Polimer alapanyagok alkalmazásának előnyei-hátrányai Dr. Tábi Tamás
|
|
|
- Margit Illésné
- 6 évvel ezelőtt
- Látták:
Átírás
1 Polimer alapanyagok alkalmazásának előnyei-hátrányai Dr. Tábi Tamás Szeptember 23.
2 Anyagok csoportosítása 2 Al-oxid Si-karbid Kerámiák Si-nitrid Acél Öntöttvas Al-ötvözet Fémek, ötvözetek Ni-ötvözet Ti-ötvözet Kompozitok Hibrid anyagok Szendvics szerkezetek PE, PP, PC PS, PET, PVC PA Polimerek Poliészter Epoxi Na2CO3 üveg Üvegek Kvarcüveg TPE Butil gumi Elasztomerek Természetes gumi Szilikon EVA
3 Anyagok fejlődése, relatív fontossága 3
4 Polimerek alkalmazásának fő előnyei-hátrányai 4 Előnyök: - Kis sűrűség, - Kompozitként (de akár homopolimerként is) nagyon jó fajlagos mechanikai (szilárdság/sűrűség, merevség/sűrűség, stb.) jellemzők, - Egyszerű feldolgozhatóság kis energia-befektetéssel, - Újrafeldolgozhatóak, - Célzottan módosíthatóak adalékanyagokkal, - Jó vegyszerállóság, nincs korrózióveszély, - Rezgés-, és zajcsillapító tulajdonság, - Léteznek optikailag víztiszta polimerek, - Kis hő-, és elektromos vezetőképesség.
5 Polimerek alkalmazásának fő előnyei-hátrányai 5 Hátrányok: - Kis hőállóság, - Feldolgozás közben degradálódhatnak (termikus és/vagy nyírás okozta), - Nagy hőtágulási együttható, kis hő-, elektromos vezetőképesség, - Éghetőség, - Jelentős a környezeti hatások befolyása (hő, napfény), - Nedvesség hatása (nedvességfelvétel, méretstabilitás, lágyító hatás, hidrolízis), - Időfüggő tulajdonságok (kúszás, feszültség-relaxáció, szilárdsági jellemzők), - Zsugorodnak, vetemednek, - Könnyen karcolódhatnak.
6 Polimerek alkalmazásának előnyei 6
7 Kis sűrűség 7

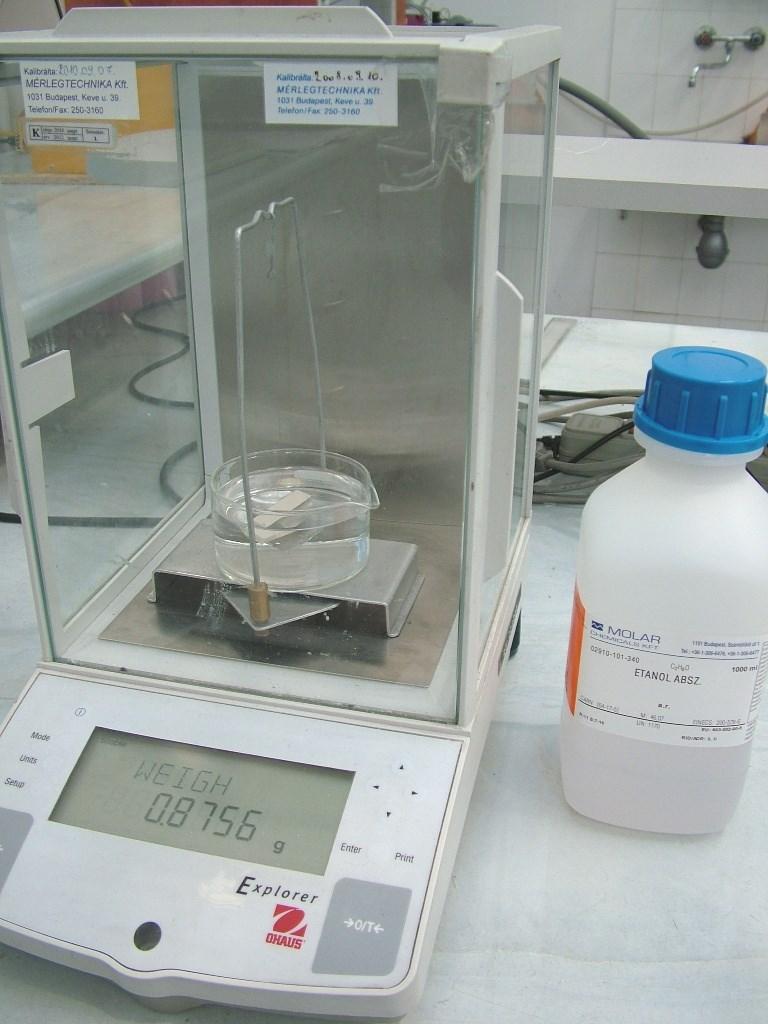

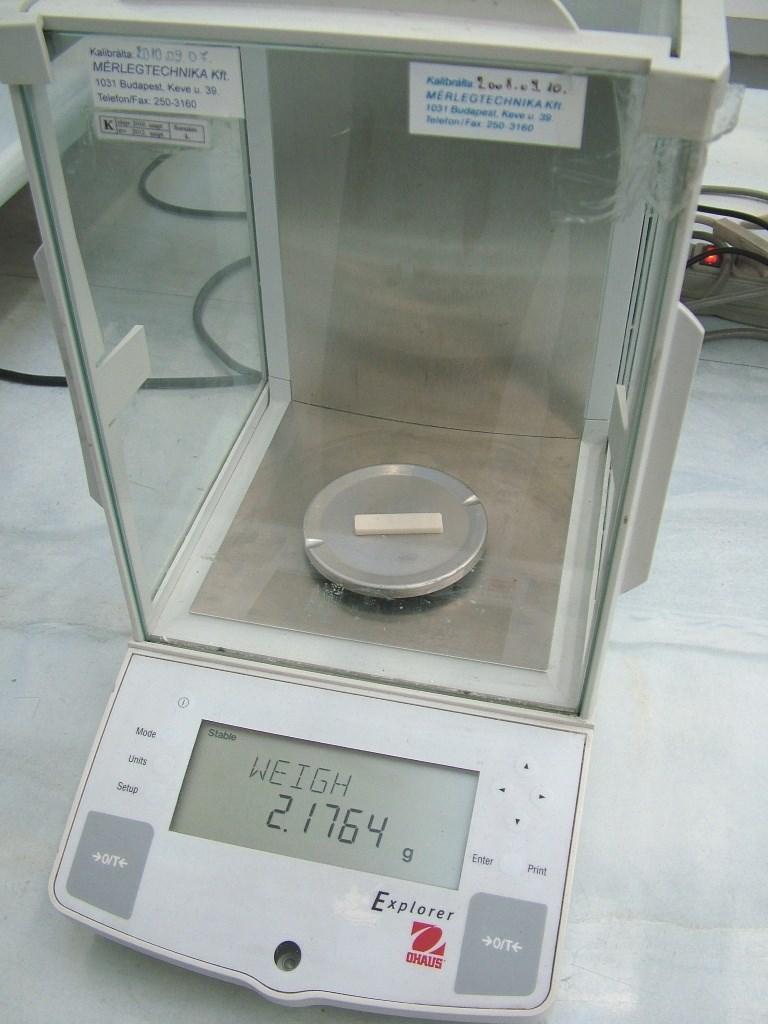

8 Sűrűség mérése 8 Mért e tanol m m száraz száraz m e tanol

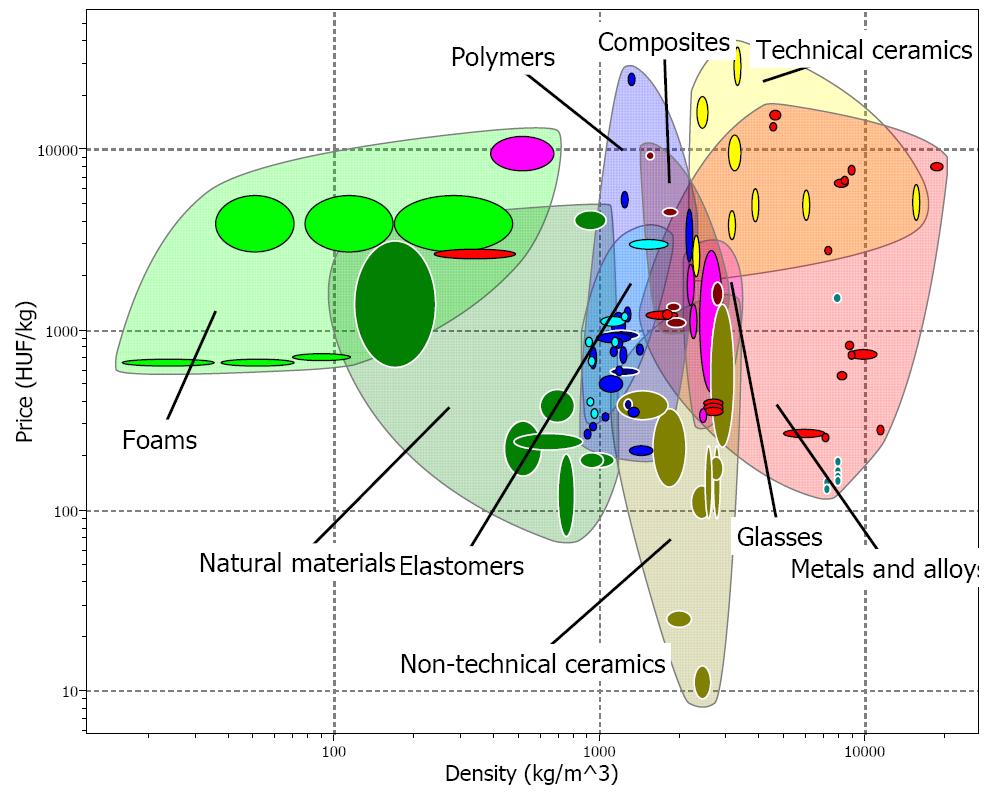

9 Ár - sűrűség 9
10 Ár - sűrűség 10

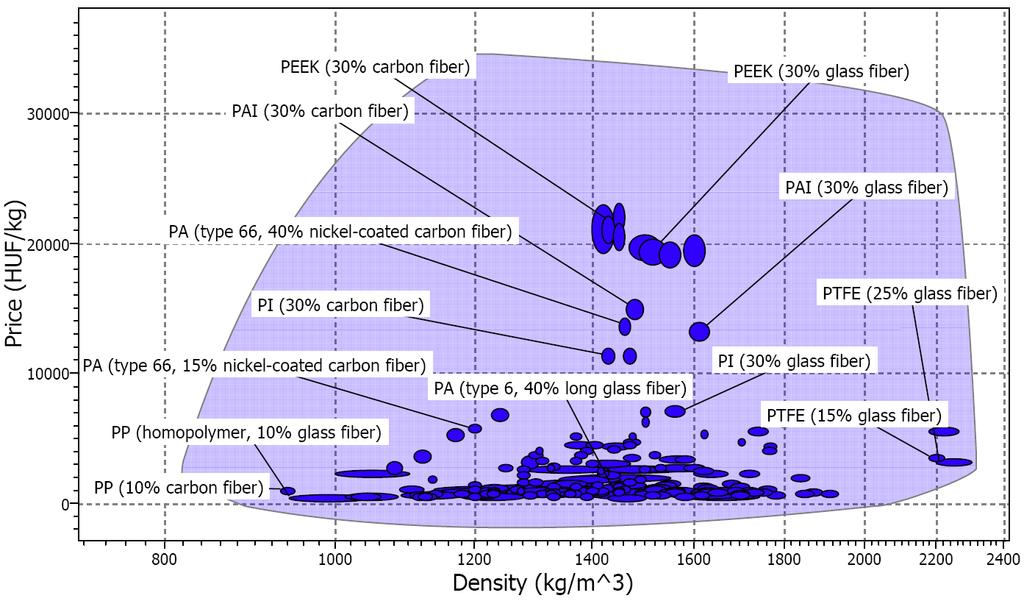

11 Ár - sűrűség 11
12 Jó fajlagos mechanikai jellemzők 12
13 Mechanikai tulajdonságok 13 Merevség (anyag tulajdonság + tervezés) Szilárdság Szívósság (rideg-képlékeny) (Ütőszilárdság, törési szívósság)

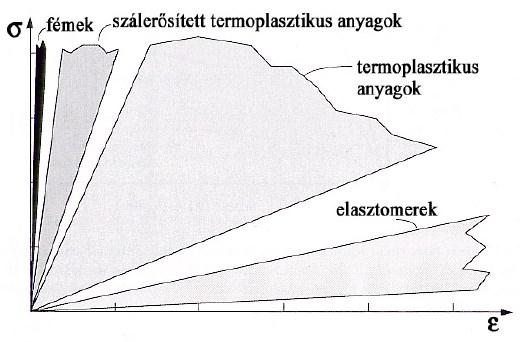

14 Mechanikai tulajdonságok, terhelések 14

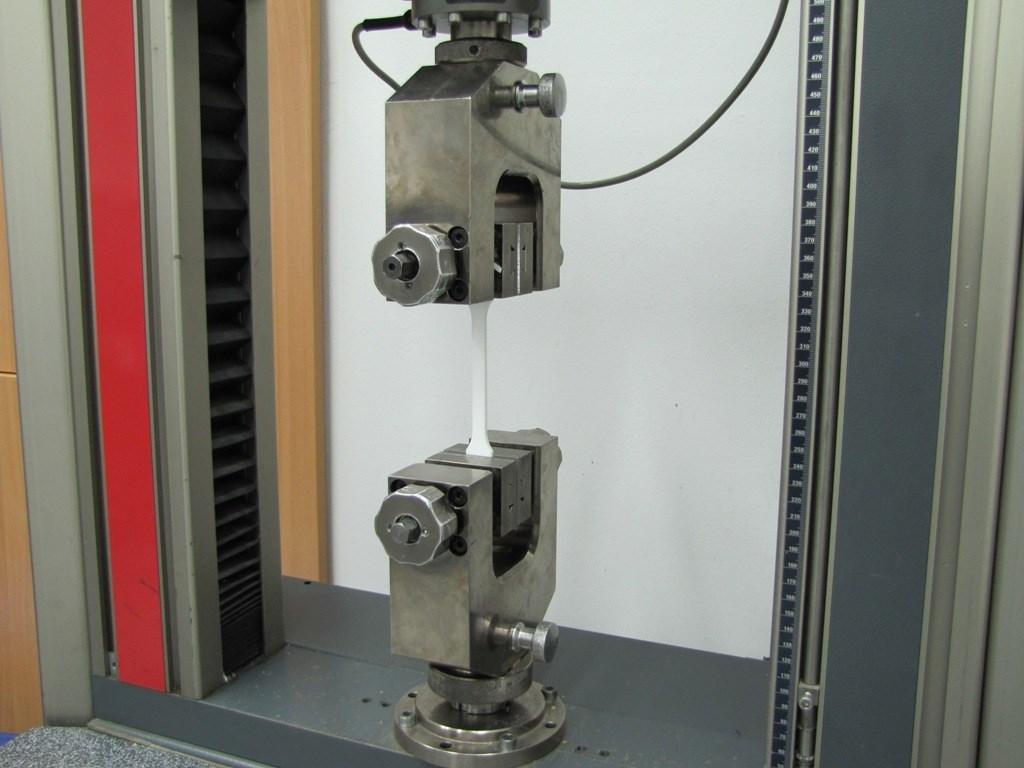

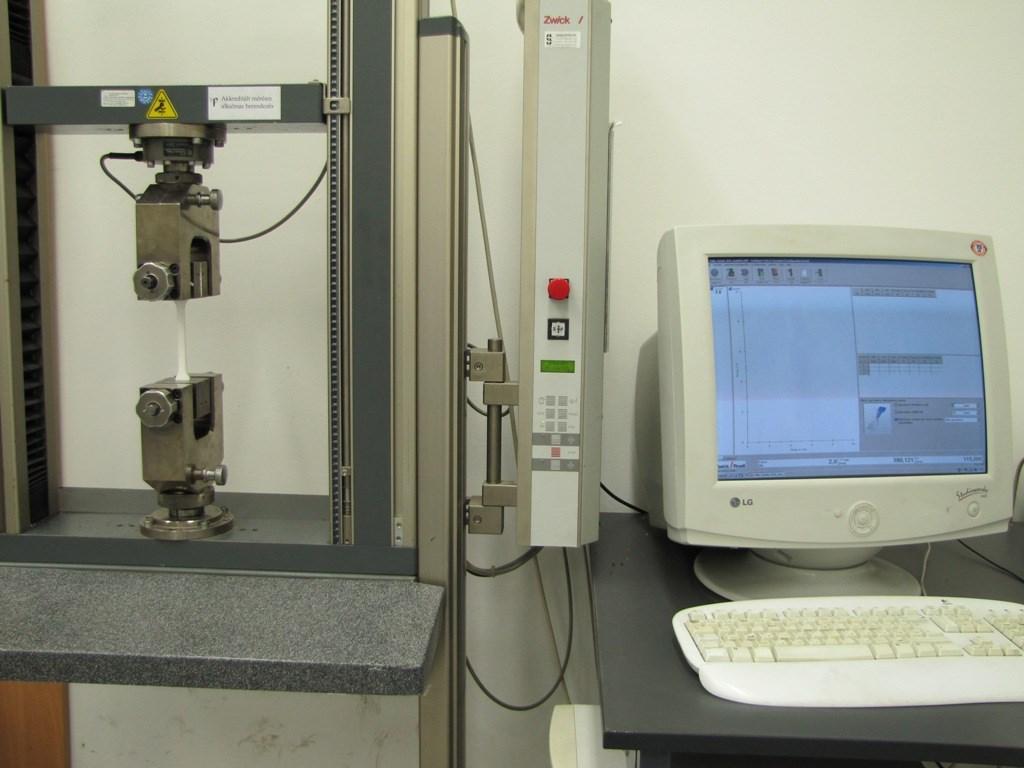

15 Mechanikai tulajdonságok mérése, szakítóvizsgálat 15
16 Mechanikai tulajdonságok mérése, szakítóvizsgálat Szívós - PC Erő - Elmozdulás 700 Rideg - PMMA Erő - Elmozdulás Erő [N] Erő [N] ,0 0,5 1,0 1,5 2,0 2,5 3,0 Elmozdulás [mm] Szakítószilárdság húzószilárdság? 0 0,0 0,5 1,0 1,5 2,0 Elmozdulás [mm] húzó [ MPa] E húzó 2 [%] 2 F A M húzó [%] L M L L

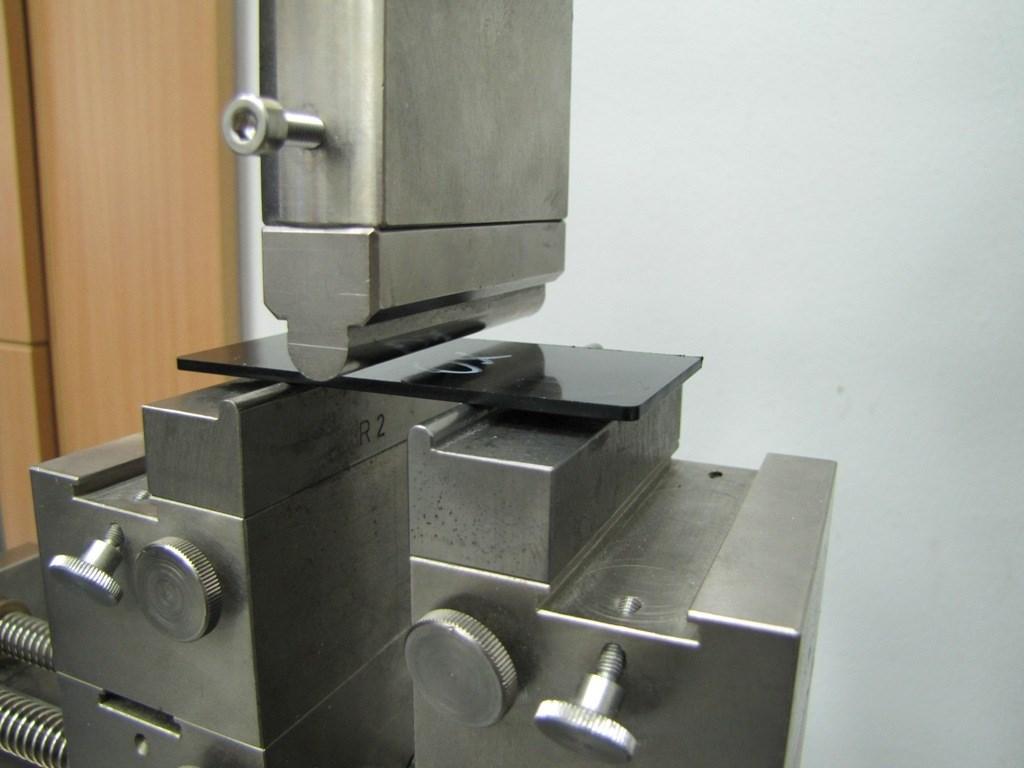

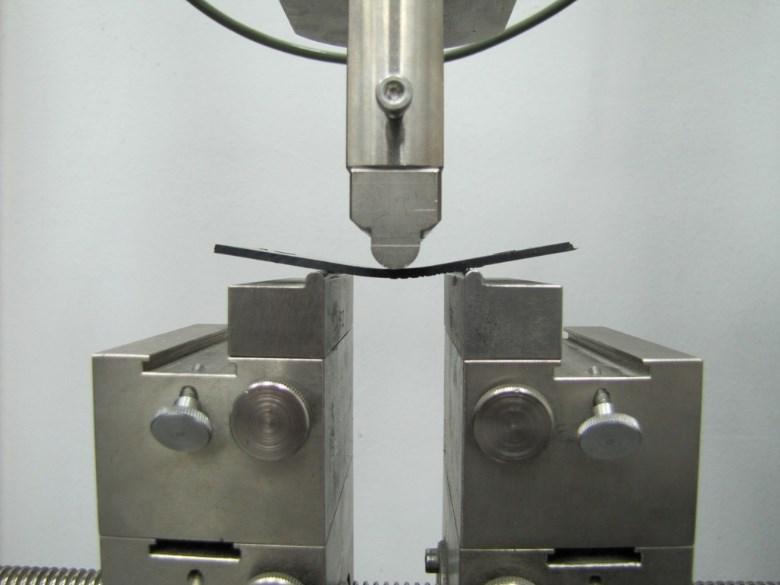

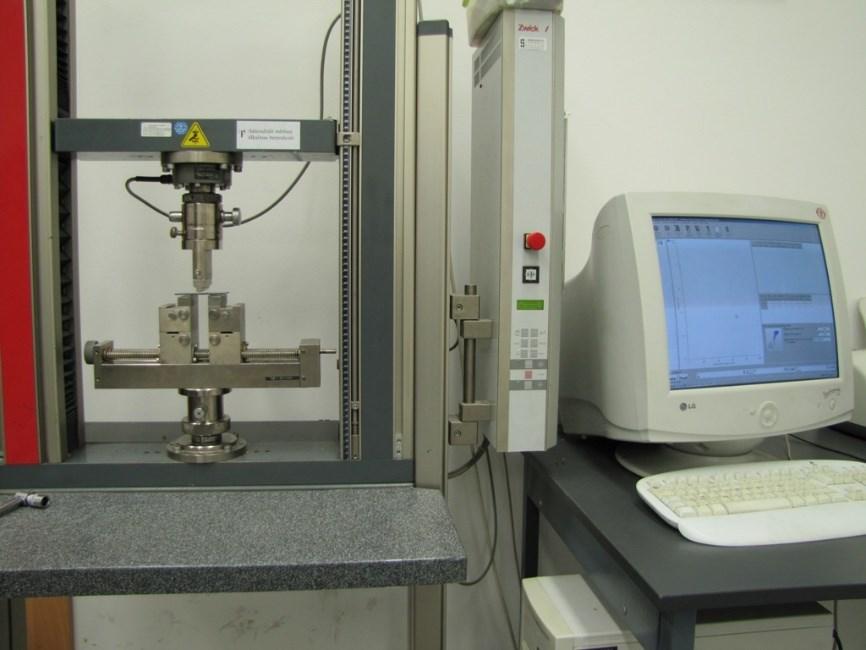

17 Mechanikai tulajdonságok mérése, hajlítóvizsgálat 17
18 Mechanikai tulajdonságok mérése, hajlítóvizsgálat Erő - Elmozdulás 250 Erő [N] Tönkremenetel? ,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Elmozdulás [mm] Hajlítószilárdság határhajlító feszültség? hajlító E hajlító [ MPa] 2 [%] 2 3 F M 2 b h 1 1 L 2 hajlító 600 s h [%] L

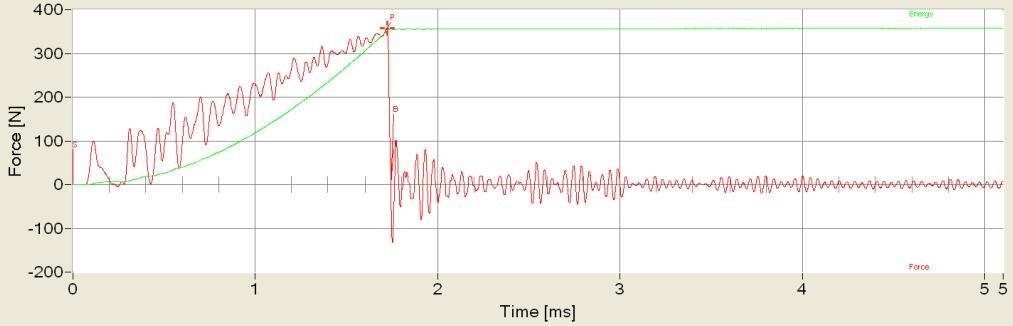

19 Mechanikai tulajdonságok mérése, Charpy-féle ütőszilárdság 19 cu kj EC [ ] m b h
20 Polimerek mechanikai tulajdonságai 20 Polimer típus: Sűrűség [g/cm^3]: Szakítószilárdság [MPa]: Húzó modulusz [MPa]: Szakadási nyúlás [%]: Hajlítószilárdság [MPa]: Hajlító modulusz [MPa]: Ütőmunka (hornyolt) [kj/m^2]: Ütőmunka (hornyolatlan) [kj/m^2]: LDPE 0, NT NT PP 0, >40 PA6 1, NT PA6 GF30 1, NT POM 1, POM GF25 1, ,5 30 PET 1, NT PBT GF30 1, , PMMA 1, PS 1, ABS 1, PC 1, NT PPS GF40 1, , PEEK CF30 1, , PLA 1, UP GF 40 1, Nincs adat UP GF Nincs adat EP CF 60 1, , Nincs adat

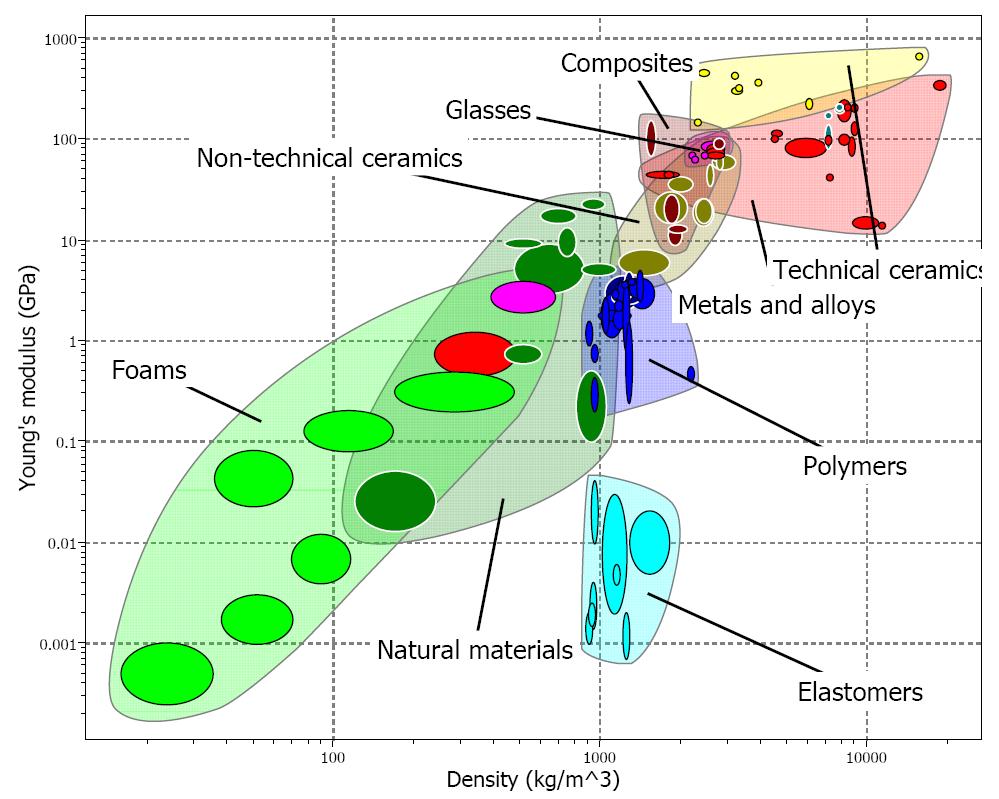

21 Merevség - sűrűség 21

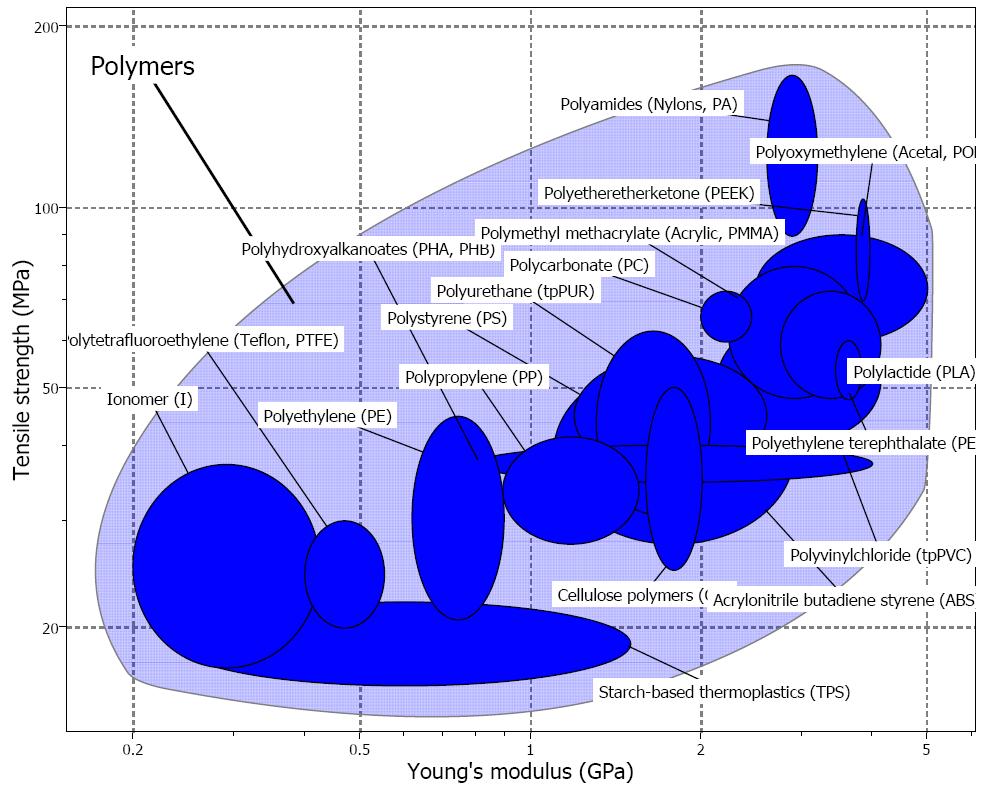

22 Szilárdság - merevség 22
23 Szilárdság - merevség 23
24 Szilárdság - merevség 24
25 Szilárdság merevség fajlagosan 25
26 Egyszerű feldolgozhatóság 26
27 Feldolgozhatóság 27 Hőre lágyulók (viszkózus ömledék): - Extruzió - Fröccsöntés - Vákuumformázás - Préselés - Palackfúvás - Fóliafúvás - Rotációs öntés - FDM (Fused Deposition Modelling) - Polimer típus: Hőre nem lágyulók (térhálósak, kis viszkozitás): - Kézi laminálás - Szórás - Tekercselés - Préselés - Pultruzió - Vákuum injektálás - Ömledékhőmérséklet [ C]: Szerszámhőmérséklet [ C]: Zsugorodás [%]: LDPE ,6 PP ,2-2,5 PA ,7-2,0 POM ,7 PET ,2-2,0 PBT ,4-2,0 PMMA ,3-0,7 PS ,3-0,6 ABS ,4-0,7 PC ,6-0,8 PPS ,2-0,8 PLA ,2-0,5 Üveg (SiO 2 ) ~1500-0,1-0,2 Acél ~ (gyártási)
28 Feldolgozhatóság Eredeti PMMA alapanyag Éta [Pas] Gamma pont [1/s] Eredeti PMMA/ABS alapanyag Éta [Pas] Gamma pont [1/s]
29 Feldolgozhatóság, zsugorodás 29 S LSZ LP [%] 100 L SZ
30 Újrafeldolgozhatóság 30
31 Újrafeldolgozhatóság 31

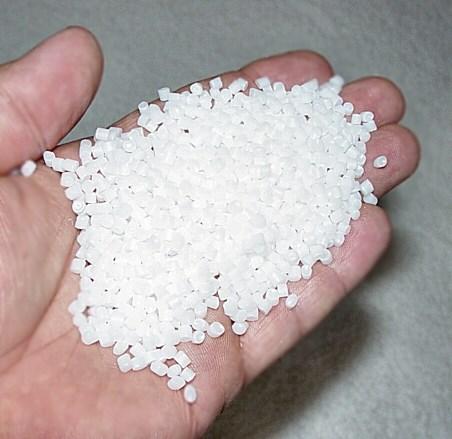

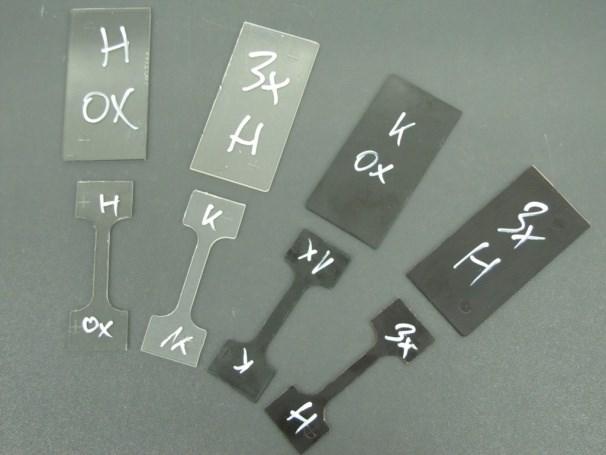

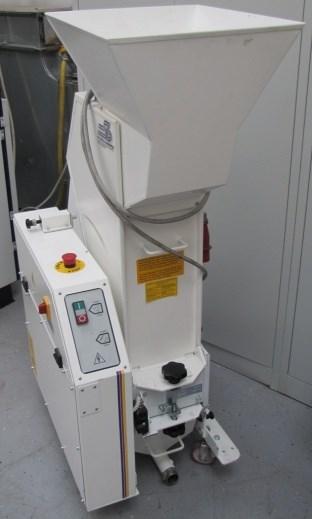

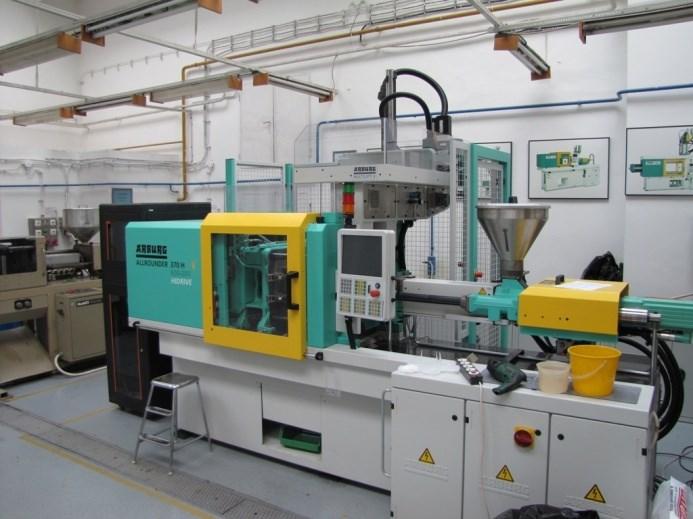

32 Újrafeldolgozhatóság 32 PC, PMMA, PC/ABS, PMMA/ABS Vizsgált feldolgozási szintek: 0x (eredeti alapanyag), 1x, 3x újrafeldolgozás
33 Újrafeldolgozhatóság 33 Fröccsöntési nyomás [bar] PC PMMA PMMA/ABS PC/ABS Éta [Pas] 100 Eredeti PMMA/ABS alapanyag Újrafeldolgozás száma [-] Gamma pont [1/s] x, 1x, 3x újrafeldolgozott PMMA/ABS alapanyag (240 C) 0x 1x 3x Éta [Pas] Gamma pont [1/s]
34 Újrafeldolgozhatóság 34 Charpy ütvehajlító szilárdság [kj/m 2 ] Újrahasznosítás száma [-] PC PMMA PC/ABS PMMA/ABS Hajlítószilárdság Húzószilárdság [MPa] Húzó Hajlító rugalmassági rugalmassági modulusz modulusz [MPa] [MPa] PC PMMA PC/ABS PMMA/ABS Újrahasznosítás száma [-] PC PMMA PC/ABS PMMA/ABS Újrahasznosítás száma [-]
35 Újrafeldolgozhatóság 35 Hőre keményedők?

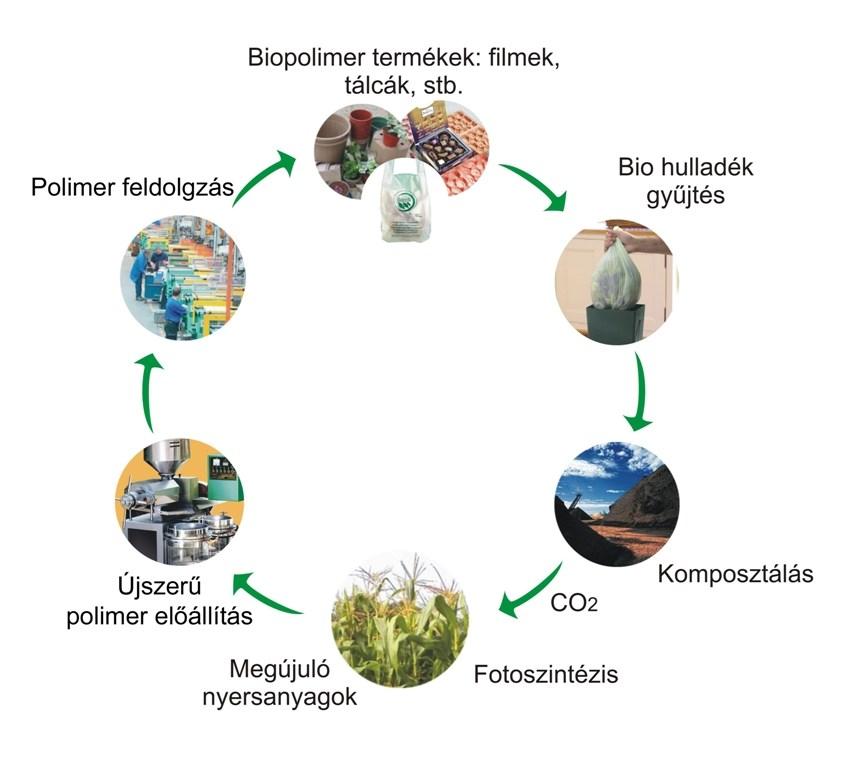

36 Újrafeldolgozhatóság 36 Biodegradábilis polimerek?
37 Jó vegyszerállóság, nincs korrózióveszély 37
38 Vegyszerállóság 38
39 Vegyszerállóság 39
40 Rezgés-, és zajcsillapítás 40
41 Rezgés-, és zajcsillapítás 41 Viszkoelasztikus viselkedés
42 Rezgés-, és zajcsillapítás 42 Viszkoelasztikus viselkedés

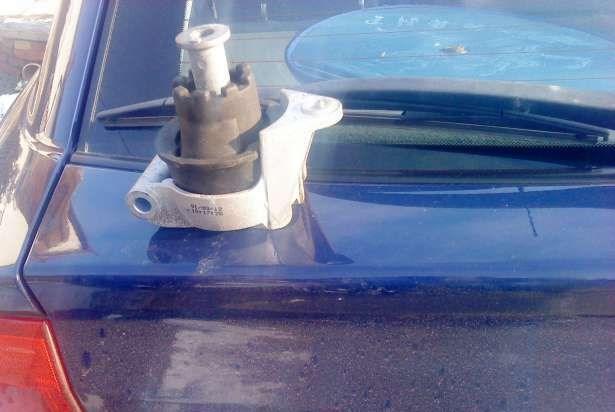

43 Rezgés-, és zajcsillapítás 43
44 Rezgés-, és zajcsillapítás 44
45 Optikailag víztiszta polimerek 45
46 Optikailag víztiszta polimerek December 2.
47 Sugárzás intenzitás [W/m 2 ] Optikailag víztiszta polimerek 47 UV: nm Látható fény: nm Infravörös fény: nm Hullámhossz [nm]

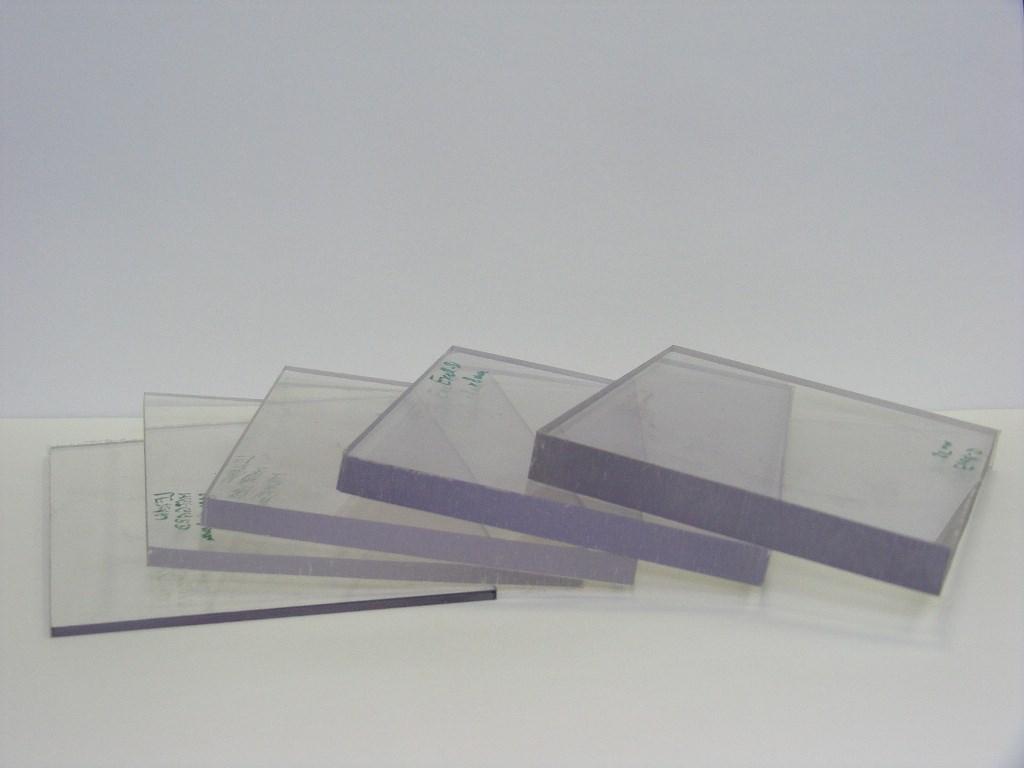

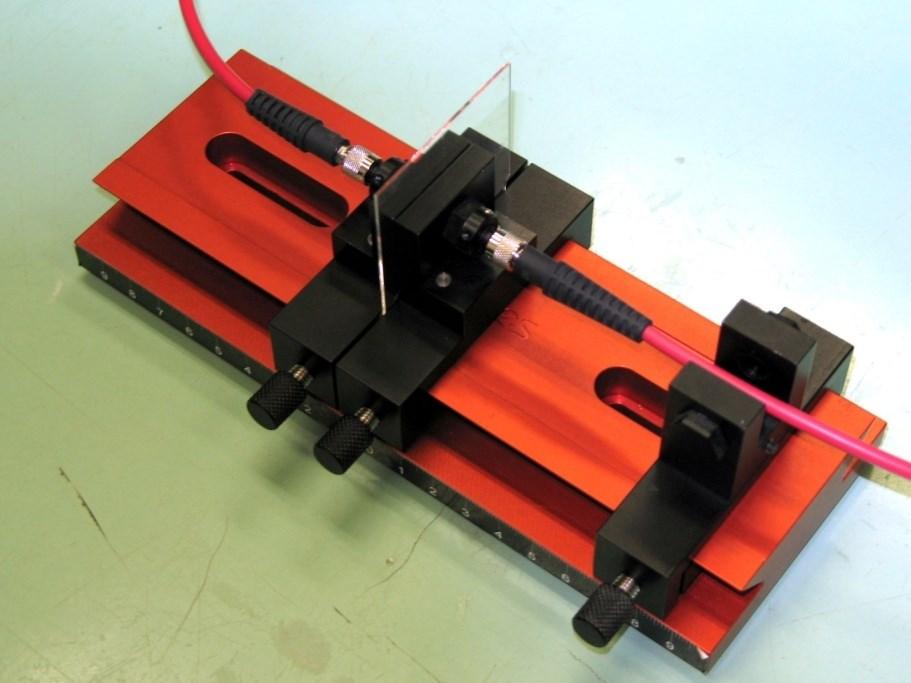

48 Optikailag víztiszta polimerek 48
49 Optikailag víztiszta polimerek 49
50 Optikailag víztiszta polimerek 50

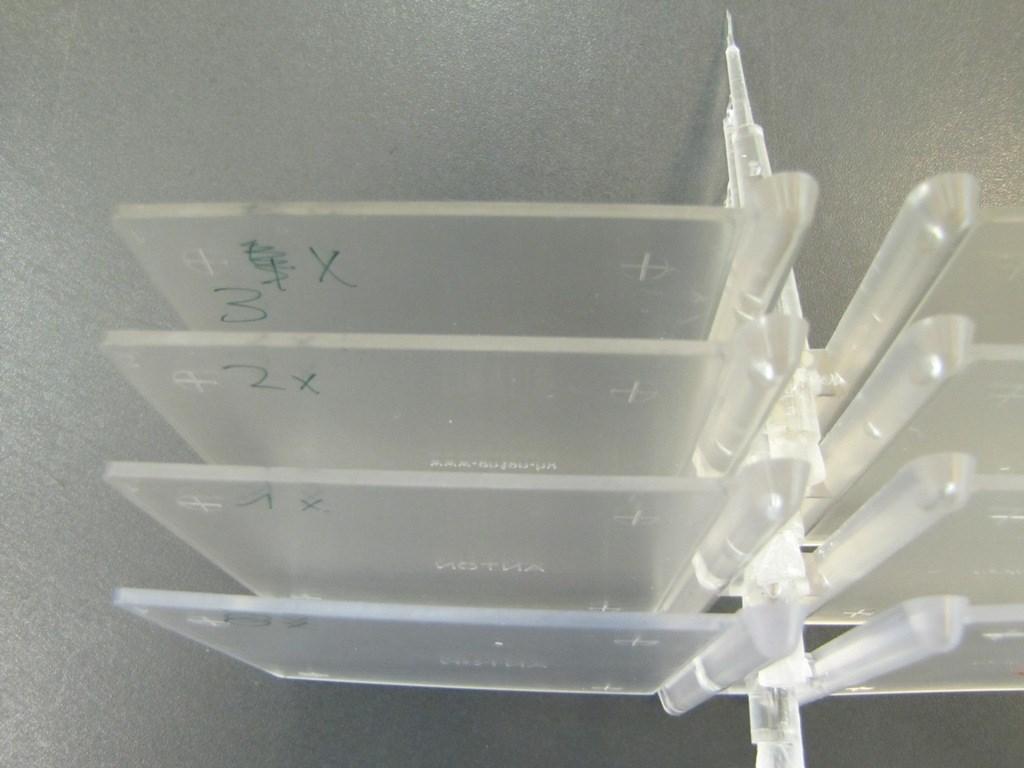

51 Reciklálás hatása 51
52 Reciklálás hatása 52
53 Polimerek alkalmazásának hátrányai 53
54 Kis hőállóság 54

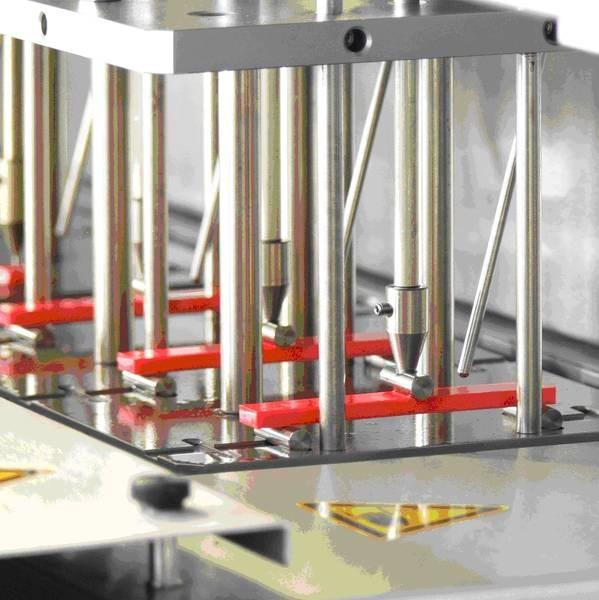

55 Hőállóság és mérése 55 HDT mérés (A, B, C) - Háromféle terhelés (0,45 vagy 1,8 vagy 8,0 MPa) - 2 C/perc felfűtés (általában) - Szilikonolaj fürdőben - 0,32 mm megengedett lehajlás - A HDT hőmérséklet alá kell hűteni egy fröccsöntött terméket (kellő merevség)
56 Hőállóság és mérése 56 Vicat mérés - Kétféle terhelés (10 vagy 50 N) - 2 C/perc felfűtés (általában) - Szilikonolaj fürdőben - 1 mm megengedett benyomódás - A Vicat hőmérséklet alá kell hűteni egy fröccsöntött terméket (kidobócsap)
57 Hőállóság és mérése 57 Alapanyag HDT hőállóság HDT hőállóság Alapanyag [ C] [ C] LDPE 40 PS 80 HDPE 50 HIPS 78 PP 55 ABS 95 PA6 80 PC 128 PA6+30m%GF 215 PI+40m%GF 320 POM 110 PPS+40m%GF 260 PET 70 PEEK 152 PMMA 85 PEEK+30m%CF 315 Hőre keményedők? (elszenesednek)

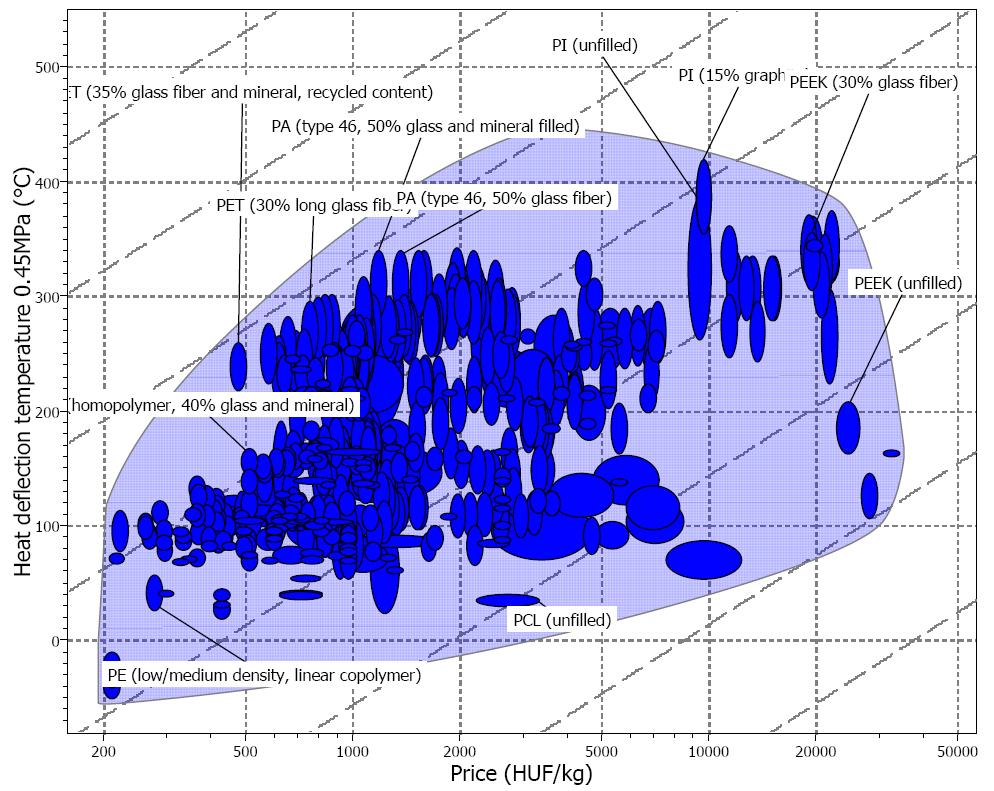

58 Hőállóság 58
59 Termikus tulajdonságok, használhatósági tartomány 59 Amorf polimerek Amorf polimer típus: Tg [ C]: PVC 80 PMMA 110 PC 140 PS 90 ABS 110 Részben kristályos polimerek Részben kristályos Tg [ C]: polimer típus: HDPE -110 LDPE -110 PP -10 PAN 105 PA6 50 PEEK 115 POM -60 PET 75
60 Termikus tulajdonságok, használhatósági tartomány 60 Elasztomerek Duromerek
61 Hő hatása a mechanikai jellemzőkre 61
62 Nagy hőtágulás, kis hő-, és elektromos vezetőképesség (szigetelés) 62
![Hőtágulás, hővezetés 63 Alapanyag Hőtágulás [mm/m*100 C] Réz 1,7 Acél 1,5 Alumínium 2,4 Üveg 0,8 LDPE 25 PP 18 PA6 10 PA6 + 30m% üvegszál 4 POM 11 PET 7 PMMA 8 PS 7 ABS 9 PC 7 PPS + 40m% üvegszál 2](/docs-images/73/69268094/images/63-2.jpg "PEEK 4,7 PEEK + 30m% szénszál 1,5 Alapanyag Hővezetés Hővezetés Alapanyag [W/mK] [W/mK] Alumínium 240 PA6 0,25 Réz 400 POM 0,35 Ezüst 430 PMMA 0,17 Acél 40 PS 0,16 Grafitszál 220 ABS 0,20 HDPE 0,33")
63 Hőtágulás, hővezetés 63 Alapanyag Hőtágulás [mm/m*100 C] Réz 1,7 Acél 1,5 Alumínium 2,4 Üveg 0,8 LDPE 25 PP 18 PA6 10 PA6 + 30m% üvegszál 4 POM 11 PET 7 PMMA 8 PS 7 ABS 9 PC 7 PPS + 40m% üvegszál 2 PEEK 4,7 PEEK + 30m% szénszál 1,5 Alapanyag Hővezetés Hővezetés Alapanyag [W/mK] [W/mK] Alumínium 240 PA6 0,25 Réz 400 POM 0,35 Ezüst 430 PMMA 0,17 Acél 40 PS 0,16 Grafitszál 220 ABS 0,20 HDPE 0,33 PC 0,29 LDPE 0,33 PVC 0,16 PP 0,2 PTFE 0,25 A rossz hővezetés (hőszigetelés) egyben előny is! Habosítva még jobb hőszigetelés! Nyitott vagy zártcellás szerkezet legyen? PA6
64 Hőtágulás, hővezetés 64 Miért rossz a kis hővezetés? Hűtési idő [sec] y = 1,7998x -1,0002 x=0,0 MPI x=0,0 A.M. x=0,4 MPI x=0,4 A.M. Hatvány (x=0,0 MPI) Hatvány (x=0,0 A.M.) Hatvány (x=0,4 MPI) Hatvány (x=0,4 A.M.) y = 2,9389x -0,9801 y = 2,5143x -1,0001 y = 2,071x -0, ,05 0,1 0,15 0,2 0,25 λ Hővezetési tényező t-λ [183 C]

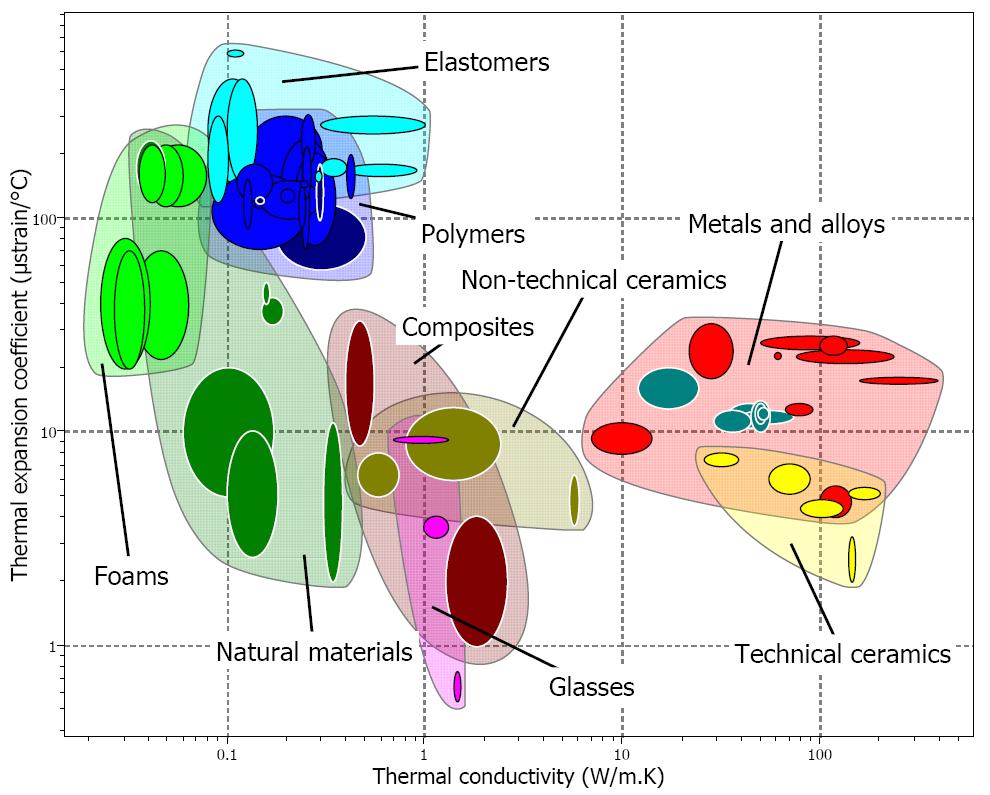

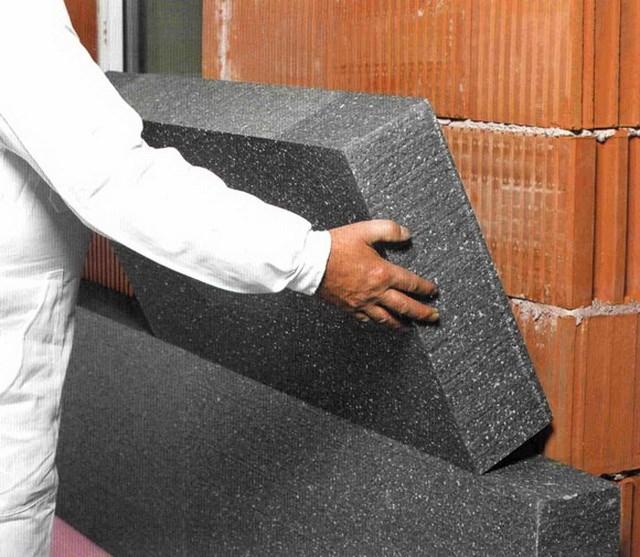

65 Hőtágulás, hővezetés 65
66 Hővezetőképesség növelés 66 Polimerek Amorf ~0,1-0,2 W/mK Részben kristályos ~0,2-0,5 W/mK Növelt hővezetőképességű polimerek >0,5 W/mK Hő és elektromosan vezető töltőanyag: szén alapú fém Hővezető és elektromosan szigetelő töltőanyag: kerámia
67 Hővezető polimerek az iparban Cool Polymers Inc. hő- és elektromosan vezető hővezető és elektromosan szigetelő hőcserélőket, hűtőbordákat, burkolati elemeket PP, PA, PC, LCP, PPS, PPA, TPE Tulajdonság Mértékegység CoolPoly CoolPoly CoolPoly CoolPoly E1201 E4505 D1202 D3610 Sűrűség g/cm3 1,24 1,40 1,39 1,7 Szakítószilárdság MPa Szakítási nyúlás % 1 1 2,8 0,2 Hővezető képesség W/mK ,5
68 Elektromos vezetőképesség 68 Elektromos vezetőképesség (szigetelés): A polimerek elektromosan szigetelnek, így tökéletesen alkalmasak kábelek bevonására. Erre a célra az esetek többségében PVC-t alkalmaznak. Ugyanakkor a szigetelés miatt elektrosztatikusan fel tudnak töltődni, így például egy polimer benzintank csakis antisztatikum adalékanyag alkalmazásával készülhet el. Elektromos vezetőképesség növelés: Tipikusan szén (korom) és grafit töltőanyagok alkalmazásával lehet növelni a polimerek elektromos vezetőképességét. Ezek segítségével fröccsönthető, elektromosan vezetőképes polimer termékek gyárthatóak akár energiacella alkatrészeként.

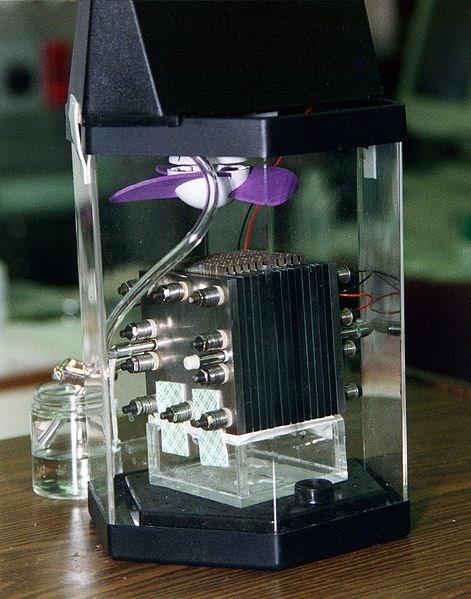

69 Elektromos vezetőképesség 69
70 Éghetőség 70

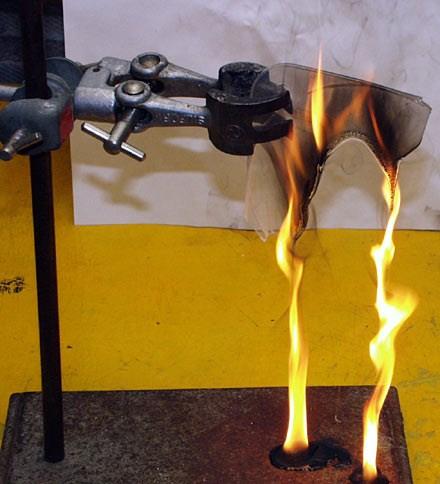

71 Éghetőség 71 Mivel a polimerek szervesek és többségében kőolaj alapúak, így nagyon jól égnek. Kategóriák: - Nem gyullad meg magától - Önkioltó - Lassan ugyan, de végigég a próbatest - Erősen gyúlékony Ettől függetlenül vizsgálják a meggyújtott minta alatt elhelyezett pamutdarab meggyulladását (csöpögve ég)
72 Éghetőség 72 Veszélyek: - PVC égése (Poli-Vinil-KLORID): égés közben hidrogén-klorid és dioxin képződik, amelyek károsak az egészségre. - PU (Poliuretán= Poliol + izocianát): Égése közben sűrű, fekete füstöt képez, valamint az izocianát égésekor cián keletkezik, amely szintén erősen káros az egészségre. LOI (Limiting Oxygen Index): - Alapanyagra jellemző szám, amely kifejezi azt a minimális oxigén koncentrációt százalékban, amely már fenntartja az égést (a levegő oxigén tartalma 21%). Minél nagyobb, annál kevésbé önfenntartó az égés. A jól égő pamut értéke 17%, egy robbanószeré 1%, egy égésgátolt anyagé pedig akár 90%. Termikus stabilitás: Az adott (általában hőre lágyuló) polimer stabilitásának vizsgálata a hőmérséklet függvényében. A vizsgálat során a minta tömegének változását nézik, amelynek változásából következtetni lehet a bomlás kezdeti hőmérsékletére. A mérés során a tartózkodási időre való érzékenységet nem vizsgálják.
73 Éghetőség 73
74 Éghetőség 74
75 Környezeti hatások befolyása (hő, napfény) 75
76 Környezeti hatások 76 Öregedés: A környezet, leginkább a napfény (UV sugárzás), valamint a hő hatására, a polimer alapanyagban létrejövő, visszafordíthatatlan folyamat amely károsan befolyásolja az alapanyag mechanikai tulajdonságait, esztétikai megjelenését. Az öregedés hatására a polimer molekulatömege csökken.

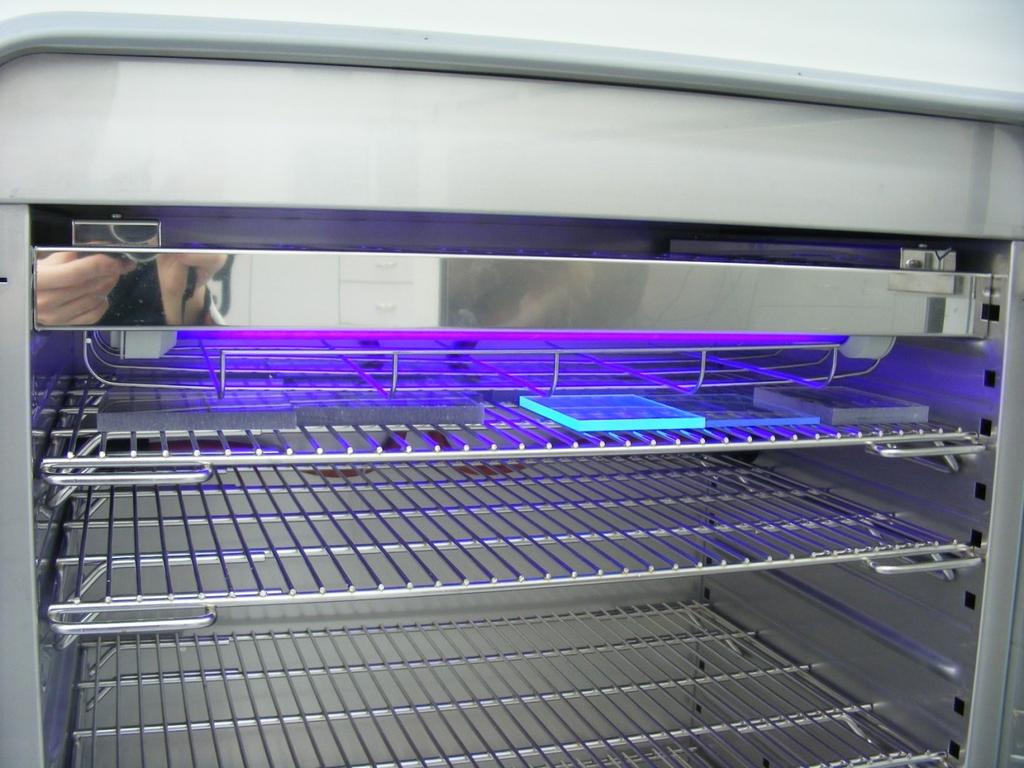

77 UV sugárzás hatása 77
78 Sugárzás intenzitás [W/m 2 ] UV sugárzás hatása 78 UV: nm Látható fény: nm Infravörös fény: nm Hullámhossz [nm]
79 UV sugárzás hatása 79
80 UV-állóság 80
81 Nedvesség hatása (nedvességfelvétel, méretstabilitás, lágyító hatás, hidrolízis) 81
82 Nedvességtartalom hatása 82
83 Nedvességtartalom hatása 83 Hidrofób polimerek: - A víz nem épül be a molekulaláncba, de kapilláris elven vagy a felületen esetlegesen megtalálható, - Ilyen polimer például a PE (0,1-0,2%), PP (0,1-0,2%), Teflon (0%), stb, - Előfordulhat úgynevezett higroszkópikus kifáradás, amely az ismételt vízfelvétel-, és leadás hatására jön létre és az alapanyag ridegedéséhez vezethet. Hidrofil (higroszkópos) polimerek: - A vizet a polimer lánc kémiailag megköti, beépül a láncba, - Ilyen polimer például a PA (akár oljat is felveszi 5-6%-ban, így önkenő csapágyként is használható), PET, PLA, stb. Hidrolízis: - Forró víz vagy vízgőz hatására, a polimer láncban végbementő degradáció, - Egyes polimereknél a feldolgozás előtti maradék nedvességtartalom és a feldolgozási hőmérséklet (ömledékhőmérséklet) is okozhat hidrolízis általi degradációt (pl. PLA).
84 Nedvességtartalom hatása 84 Nedvességtartalom hatása a mechanikai tulajdonságokra: Lágyító hatás érvényesül, azaz: - Szilárdság csökken, - Merevség csökken, - Szakadási nyúlás nő(het) (nagyobb deformabilitás), - Üvegesedési átmeneti hőmérséklet (T g ) csökken.
85 Nedvességtartalom hatása a méretállandósága 85
86 Időfüggő tulajdonságok (kúszás, feszültségrelaxáció, szilárdsági jellemzők) 86
87 Időfüggő tulajdonságok 87
88 Időfüggő tulajdonságok 88
89 Időfüggő tulajdonságok 89 Kúsznak-e a fémek? Igen, de csak nagy hőmérséklet és terhelés hatására
90 Időfüggő tulajdonságok 90
91 Időfüggő tulajdonságok 91 Időtartam szilárdság: A kúszási görbék törési pontjának összekötésével kapott burkológörbe. Pl.: σ B/1000 az a legnagyobb feszültség, amelynek hatására a termékben 1000 óra után következik be a törés. Tartós szilárdság: az a legnagyobb feszültség, amelynek hatására a termékben csak végtelen idő után következik be a törés. σ B/ Időtartam feszültség: A méretezés erre történik (nem feszültségcsúcsra, mint a fémeknék, hanem élettartamra (megengedhető nyúlásra)). Pl.: σ 1/1000 az a határfeszültség, amelynek hatására a termékben adott idő alatt adott nyúlás megy végbe. Feszültség-korrózió: Mechanikai feszültség és különböző vegyszerek érintkezése kapcsán repedések keletkeznek és növekednek a termékben.
92 Időfüggő tulajdonságok 92
93 Zsugorodás, vetemedés 93
94 Zsugorodás, vetemedés 94 Zsugorodás: Az alakadás céljából ömledékállapotba vitt polimer hűlésekor, annak nagy hőtágulása miatt jelentős fajtérfogatváltozást szenved, amit zsugorodásnak hívunk. Vetemedés: Az egyenetlen zsugorodás következménye. Vetemedést okozhat az eltérő folyásirányban és arra merőlegesen mért zsugorodás, egyenetlen hűtés, falvastagság, vagy anizotropikus anyagtulajdonságok (szálerősítés).
95 Zsugorodás, vetemedés 95

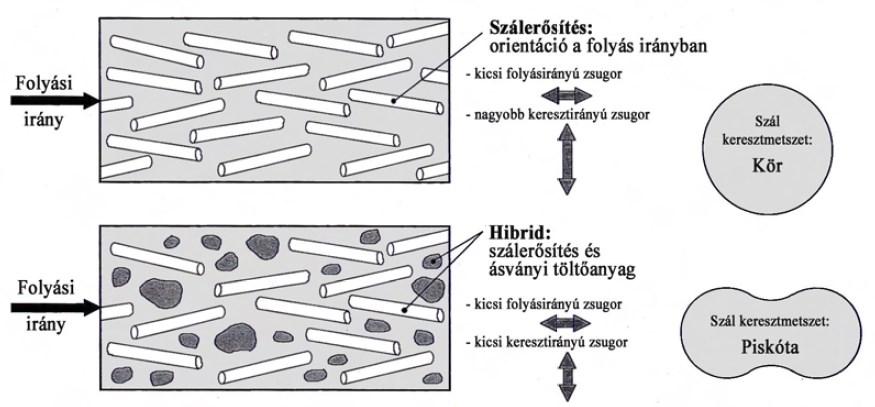

96 Zsugorodás, vetemedés 96
97 Zsugorodás, vetemedés 97 Polimer típus Rövidítés Zsugorodás [%] Kis sűrűségű polietilén LDPE 2.6 Nagy sűrűségű polietilén HDPE Polipropilén PP Poliamid 6 PA Poliamid 66 PA Poliacetál POM 0.22 Polifenilén-szulfid PPS Polibutilén-tereftalát PBT Polietilén-tereftalát PET Lágy Polivinilklorid lpvc Kemény Polivinilklorid kpvc Polikarbonát PC Polimetil-metakrilát PMMA Polisztirol PS Akrilnitril-butadiénsztirol ABS Akrilnitril-butadiénsztirol és ABS/PC Polikarbonát blend Sztirol-akrilnitril SAN
98 Zsugorodás, vetemedés 98
99 Zsugorodás, vetemedés 99

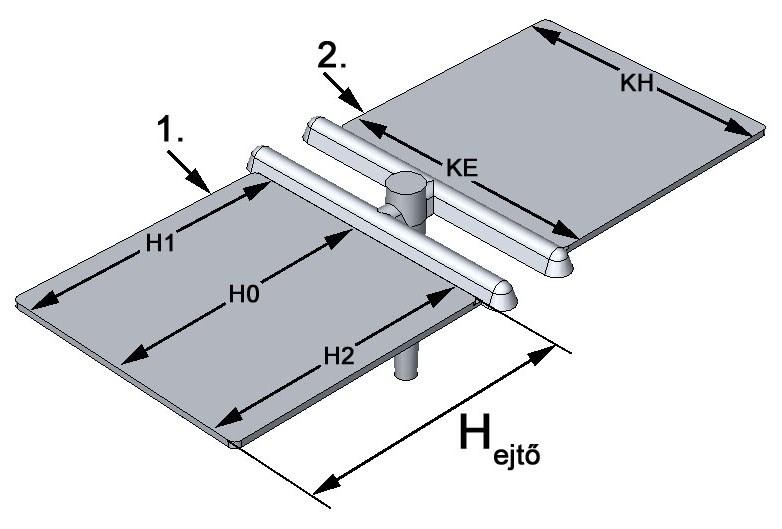

100 Zsugorodás, vetemedés 100 Bevezetett deformációs mérőszámok (ideális értékük:1): - KE/KH - H0/HSZ - K átlag /H átlag
101 Zsugorodás, vetemedés 101 Zsugorodás [%] 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0 PA6 + 0% üvegszál + 0% üveggyöngy Hosszirányú - középen Hosszirányú - szélen Keresztirányú - elöl Keresztirányú - hátul Utónyomás [bar] Zsugorodás [%] 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0 PA6 + 30% üvegszál + 0% üveggyöngy Hosszirányú - középen Hosszirányú - szélen Keresztirányú - elöl Keresztirányú - hátul Utónyomás [bar] Zsugorodás [%] 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 PA6 + 30% üvegszál + 3% üveggyöngy Hosszirányú - középen Hosszirányú - szélen Keresztirányú - elöl Keresztirányú - hátul Utónyomás [bar]
102 Zsugorodás, vetemedés 102 Vetemedési tényező [-] 1,5 PA6 + 0% üvegszál + 0% üveggyöngy 1,4 1,3 1,2 1,1 Kátlag/Hátlag 1 H0/HSZ KE/KH 0,9 0,8 0,7 0,6 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 P utó /P befröccs [-] Vetemedési tényező [-] 4,6 PA6 + 30% üvegszál + 0% üveggyöngy 4,1 3,6 Kátlag/Hátlag 3,1 H0/HSZ 2,6 KE/KH 2,1 1,6 1,1 0,6 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 P utó /P befröccs [-] Vetemedési tényező [-] 4,6 4,1 3,6 3,1 2,6 2,1 1,6 1,1 0,6 PA6 + 30% üvegszál + 3% üveggyöngy Kátlag/Hátlag H0/HSZ KE/KH 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 P utó /P befröccs [-] Kátlag/Hátlag [-] 4,6 4,1 3,6 3,1 2,6 2,1 1,6 1,1 0,6 A K átlag /H átlag vetemedési tényező alakulása a nyomástényező függvényében 0 % üvegszál 10 % üvegszál 20 % üvegszál 30 % üvegszál 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 P utó /P befröccs [-]
103 Karcállóság 103
104 Terhelés [Nm] Karcállóság Karcolás során alkalmazott terhelési profil Load, mn Vizsgálat helye [µm] Scan position, m
105 Mélység [nm] Karcállóság üveg 105 Vizsgálat helye [µm]
106 Mélység [nm] Karcállóság PC (UV álló) 106 Vizsgálat helye [µm]
107 Mélység [nm] Karcállóság PC (UV álló) 107 Vizsgálat helye [µm]
108 Mélység [nm] Karcállóság PC (karcálló) 108 Vizsgálat helye [µm]

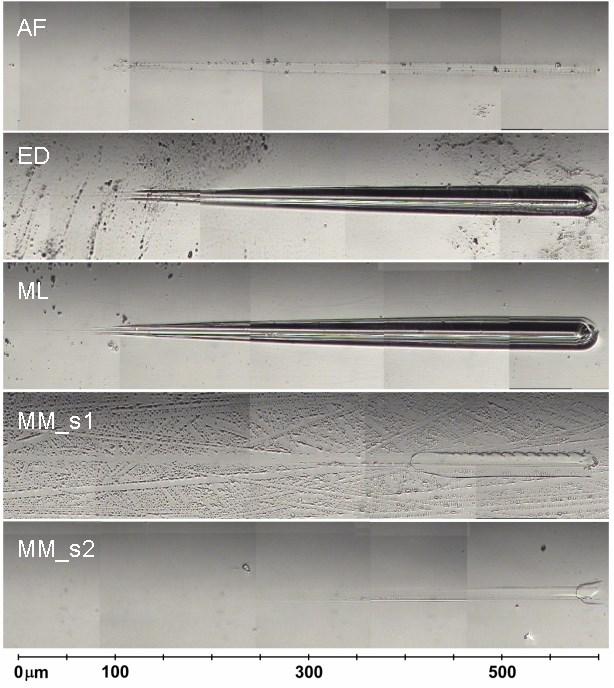

109 Karcállóság 109 A karcállóság összefügg a keménységgel, az pedig a rugalmassági modulusszal
110 Amorf és részben-kristályos polimerek alkalmazásának összehasonlítása 110
111 Amorf-részben kristályos polimerek összehasonlítása 111
Anyagválasztás Dr. Tábi Tamás
Anyagválasztás Dr. Tábi Tamás 2018. Február 7. Mi a mérnök feladata? 2 Mit kell tudni a mérnöknek ahhoz, hogy az általa tervezett termék sikeres legyen? Világunk anyagai 3 Polimerek Elasztomerek Fémek,
12. Polimerek anyagvizsgálata 2. Anyagvizsgálat NGB_AJ029_1
12. Polimerek anyagvizsgálata 2. Anyagvizsgálat NGB_AJ029_1 Ömledék reológia Viszkozitás Newtoni folyadék, nem-newtoni folyadék Pszeudoplasztikus, strukturviszkózus közeg Folyásgörbe, viszkozitás görbe
Az alapanyag kiválasztás rejtelmei. Grupama Aréna november 26.
Az alapanyag kiválasztás rejtelmei Grupama Aréna 2015. november 26. Alapanyag kiválasztás Bevezetés: Miért éppen műanyag? A megfelelő polimert választjuk? A kiválasztási folyamat Ne felejtsd el...! Miért
Polimerek vizsgálatai
SZÉCHENYI ISTVÁN EGYETEM ANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI TANSZÉK Polimerek vizsgálatai DR Hargitai Hajnalka Rövid idejű mechanikai vizsgálat Szakítóvizsgálat Cél: elsősorban a gyártási körülmények megfelelőségének
Polimerek vizsgálatai 1.
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek vizsgálatai 1. DR Hargitai Hajnalka Szakítóvizsgálat Rövid idejű mechanikai vizsgálat Cél: elsősorban
Anyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Környezeti tényezők hatása, időfüggő mechanikai tulajdonságok Dr. Tamás-Bényei Péter 2018. szeptember 19. Ütemterv 2 / 20 Dátum 2018.09.05 2018.09.19
A POLIPROPILÉN TATREN IM
TATREN IM 6 56 A POLIPROPILÉN TATREN IM 6 56 blokk kopolimer típust akkumulátor házak, háztartási eszközök, autó - és egyéb műszaki alkatrészek fröccsöntésére fejlesztettük ki, ahol a tartós hőállóság
Anyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Bevezetés, alapfogalmak Dr. Tamás-Bényei Péter 2018. szeptember 5. Oktatók 2 / 36 Dr. habil. Orbulov Imre Norbert (fémes rész) egyetemi docens, tárgyfelelős
Műanyagok tulajdonságai. Horák György 2011-03-17
Műanyagok tulajdonságai Horák György 2011-03-17 Hőre lágyuló műanyagok: Lineáris vagy elágazott molekulákból álló anyagok. Üvegesedési (kristályosodási) hőmérséklet szobahőmérséklet felett Hőmérséklet
SiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
Műanyagok Pukánszky Béla - Tel.: Műanyag- és Gumiipari Tanszék, H ép. 1. em.
Műanyagok Pukánszky Béla - Tel.: 20-15 Műanyag- és Gumiipari Tanszék, H ép. 1. em. Tudnivalók: előadás írott anyag kérdések, konzultáció vizsga Vizsgajegyek 2003/2004 őszi félév 50 Jegyek száma 40 30 20
Nagyhőállóságú műanyagok. Grupama Aréna november 26.
Nagyhőállóságú műanyagok Grupama Aréna 2015. november 26. Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek
MŰANYAGOK ALKALMAZÁSA
MŰANYAGOK ALKALMAZÁSA Műanyagok kiválasztásának szempontjai A műanyagok típusválasztéka ma már olyan széles, hogy az adott alkalmazás követelményeit gazdaságosan teljesítő alapanyag kiválasztása komoly
Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
Fogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
Rugalmas műanyagok. Lakos Tamás Groupama Aréna nov. 26.
Rugalmas műanyagok Lakos Tamás Groupama Aréna 2015. nov. 26. Tartalom TPE áttekintés Tulajdonságok Összefoglalás Termékújdonságaink Rugalmas műanyagok Az elasztomerek felépítése 200-300A E-Modulusz E-Modulusz
Polimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok DR Hargitai Hajnalka 2011.10.19. Polimerek
Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata
Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata Varga Csilla*, Miskolczi Norbert*, Bartha László*, Falussy Lajos** *Pannon Egyetem Vegyészmérnöki és Folyamatmérnöki
Műanyaghulladék menedzsment
Műanyaghulladék menedzsment 2015. október 16. Dr. Ronkay Ferenc egyetemi docens ronkay@pt.bme.hu PET újrahasznosítás Polietilén-tereftalát: telített poliészter Tulajdonságai: jó gázzáró tulajdonságok (főleg
Szigetelőanyagok. Műanyagok; fajták és megmunkálás
Szigetelőanyagok Műanyagok; fajták és megmunkálás Mi a műanyag? Minden rövidebb láncolatú (kis)molekulából mesterségesen előállított óriásmolekulájú anyagot így nevezünk. természetben nem fordul elő eleve
MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408
MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és
Szálerősített anyagok fröccsöntése Dr. KOVÁCS József Gábor
Szálerősített anyagok fröccsöntése Dr. KOVÁCS József Gábor 2015. november 18. Előadásvázlat 2 / 32 Fröccsöntés (szálas) Ciklus (kiemelve a száltöltés szerepét) Anyagok (mátrix, szál, adhézió) Rövidszálas
Polimerek. Alapfogalmak. Alapstruktúra : Természetes polimerek: Mesterséges polimerek, manyagok. Szabad rotáció
Polimerek Alapfogalmak Természetes polimerek: Poliszacharidok (keményít, cellulóz) Polipeptidek, fehérjék Kaucsuk, gumi Mesterséges polimerek, manyagok Monomer: építegység Polimer: fképp szénlánc, különböz
Kecskeméti Főiskola GAMF Kar. Poliolefinek öregítő vizsgálata Szűcs András. Budapest, 2011. X. 18
Kecskeméti Főiskola GAMF Kar Poliolefinek öregítő vizsgálata Szűcs András Budapest, 211. X. 18 1 Tartalom Műanyagot érő öregítő hatások Alapanyag és minta előkészítés Vizsgálati berendezések Mérési eredmények
Bevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 13. A lézeres l anyagmegmunkálás szempontjából l fontos anyagi tulajdonságok Optikai tulajdonságok Mechanikai tulajdonságok
XT - termékadatlap. az Ön megbízható partnere
XT termékadatlap az Ön megbízható partnere TARTALOMJEGYZÉK Általános tulajdonságok 3. oldal Mechanikai tulajdonságok 4. oldal Akusztikai tulajdonságok 5. oldal Optikai tulajdonságok 5. oldal Elektromos
Anyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Kompozitok Dr. Tamás-Bényei Péter 2018. november 28. Bevezetés 2 / 36 Polimerek és kompozitjai iparágankénti megoszlása 2017-ben Magyarországon (1572
A szerkezeti anyagok tulajdonságai és azok vizsgálata
A szerkezeti anyagok tulajdonságai és azok vizsgálata 1 Az anyagok tulajdonságai fizikai tulajdonságok, mechanikai, termikus, elektromos, mágneses akusztikai, optikai 2 Minőség, élettartam A termék minősége
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.
8. Fröccsöntés szerszám, termék, tulajdonságok
8. Fröccsöntés szerszám, termék, tulajdonságok Bevezetés Fröccsszerszámok szerszámkonstrukció, típusok folyási út kidobás szerszámhőmérséklet záróerő munkavédelem Szerkezet és tulajdonságok héj-mag szerkezet
A MÛANYAGOK FELHASZNÁLÁSA. az orvostechnikában A PEEK
A MÛANYAGOK FELHASZNÁLÁSA 4.4 1.3 A PEEK és más high-tech műanyagok az orvostechnikában Tárgyszavak: hőálló műszaki műanyag; PEEK; összehasonlítás más polimerekkel; tulajdonságok; feldolgozhatóság; sterilizálhatóság;
Tömeg (2) kg/darab NYLATRON MC 901 NYLATRON GSM NYLATRON NSM 40042000 40050000 40055000 50. Átmérő tűrései (1) mm. Átmérő mm.
NYLTRON M 901, kék (színezett, növelt szívósságú, öntött P 6) NYLTRON GSM, szürkésfekete; (MoS, szilárd kenőanyagot tartalmazó, öntött P 6) NYLTRON NSM, szürke (szilárd kenőanyag kombinációt tartalmazó
Mőanyagok felosztása. Mőanyag fröccsöntı szerszámok tervezése és gyártása. Mőszaki mőanyagok. Dr. Mikó Balázs miko.balazs@bgk.bmf.hu.
Dr. Mikó Balázs miko.balazs@bgk.bmf.hu Mőanyag fröccsöntı szerszámok tervezése és gyártása Mőszaki mőanyagok Mőanyagok felosztása Mőanyagok Makromolekulájú szerves anyagok Természetes anyagok átalakításával
Házi feladat témák: Polimerek alkalmazástechnikája tárgyból, 2014-2015. I félév
Házi feladat témák: Polimerek alkalmazástechnikája tárgyból, 2014-2015. I félév Orvostechnikai alkalmazások 1. Egyszer használatos orvosi fecskendő gyártása, sterilezése. 2. Vérvételi szerelék gyártása,
Anyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
Sztirolpolimerek az autógyártás számára
A MÛANYAGOK ALKALMAZÁSA 3.2 Sztirolpolimerek az autógyártás számára Tárgyszavak: PS; ABS; ASA, SBS; polisztirolalapú keverékek; karosszériaelemek; fröccsöntés fólia hátoldalára. Az aromás gyűrűt tartalmazó
Polimer nanokompozit blendek mechanikai és termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Polimer nanokompozit blendek mechanikai és termikus tulajdonságai Dr. Hargitai Hajnalka, Ibriksz Tamás Mojzes Imre Nano Törzsasztal 2013.
Polimerek fizikai, mechanikai, termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka 2011.10.05. BURGERS FÉLE NÉGYPARAMÉTERES
Mérnöki anyagok. Polimerek
.04.10. Mérnöki anyagok NGB_AJ001_1 Polimerek A nem fémes szerkezeti anyagokat két csoportba oszthatjuk. Ezek: szerves (karbon bázisú) nem fémes szerkezeti anyagok vagy polimerek a szervetlen nem fémes
kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca 32/B Magyarország
Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca
Szakítás BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM GÉPÉSZMÉRNÖKI KAR POLIMERTECHNIKA TANSZÉK POLIMEREK SZAKÍTÓVIZSGÁLATA
A1 Változat: 4. BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM GÉPÉSZMÉRNÖKI KAR POLIMERTECHNIKA TANSZÉK Szakítás POLIMEREK SZAKÍTÓVIZSGÁLATA A JEGYZET ÉRVÉNYESSÉGÉT A TANSZÉKI WEB OLDALON KELL ELLENŐRIZNI!
Szerkezet és tulajdonságok
Szerkezet és tulajdonságok Bevezetés Molekulaszerkezet és tulajdonságok Kristályos polimerek a kristályosodás feltétele, szabályos lánc kristályos szerkezet kristályosodás, gócképződés kristályosodás,
Fa-műanyag kompozitok (WPC) és termékek gyártása. Garas Sándor
Fa-műanyag kompozitok (WPC) és termékek gyártása 1 CÉL Kőolajszármazékok (polimerek) helyettesítése természetes, megújuló forrásból származó anyagokkal A polimerek tulajdonságainak módosítása Súlycsökkentés
tervezési szempontok (igénybevétel, feszültségeloszlás,
Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet
Polimerek fizikai, mechanikai, termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka Polimerek / Műanyagok monomer egységekből,
Építőanyagok I - Laborgyakorlat. Fémek
Építőanyagok I - Laborgyakorlat Fémek Az acél és a fémek tulajdonságai Az acél és fémek fizikai jellemzői Fém ρ (kg/m 3 ) olvadáspont C E (kn/mm 2 ) Acél 7850 1450 210000 50 Alumínium 2700 660 70000 200
Társított és összetett rendszerek
Társított és összetett rendszerek Bevezetés Töltőanyagot tartalmazó polimerek tulajdonságok kölcsönhatások szerkezet Polimer keverékek elegyíthetőség összeférhetőség Többkomponensű rendszerek Mikromechanikai
Szakítás BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM GÉPÉSZMÉRNÖKI KAR POLIMERTECHNIKA TANSZÉK POLIMEREK SZAKÍTÓVIZSGÁLATA
A1 Kiadva: 2014. február 7. BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM GÉPÉSZMÉRNÖKI KAR POLIMERTECHNIKA TANSZÉK Szakítás POLIMEREK SZAKÍTÓVIZSGÁLATA A JEGYZET ÉRVÉNYESSÉGÉT A TANSZÉKI WEB OLDALON
Előadó: Érseki Csaba http://ersekicsaba.hu
Előadó: Érseki Csaba http://ersekicsaba.hu Extrudálás, mint kiinduló technológia Flakonfúvás Fóliafúvás Lemez extrudálás Profil extrudálás Csőszerszám* - Széles résű szerszám* - Egyedi szerszámok** * -
A műanyagok szerves anyagok és aránylag kis hőmérsékleten felbomlanak. Hővel szembeni viselkedésük alapján két csoportba oszthatók:
POLIMERTECHNOLÓGIÁK (ELŐADÁSVÁZLAT) 1. Alapvető műanyagtechnológiák Sajtolás Kalanderezés Extruzió Fröcssöntés Üreges testek gyártása (Fúvás) Műanyagok felosztása A műanyagok szerves anyagok és aránylag
Tárgyszavak: szálerősítés; erősítőszálak; felületkezelés; tulajdonságok; wollastonit; poliamid; polipropilén.
A MÛANYAGOK TULAJDONSÁGAI Szállal erősített műanyagok Tárgyszavak: szálerősítés; erősítőszálak; felületkezelés; tulajdonságok; wollastonit; poliamid; polipropilén. A szállal erősített műanyagok előnyei
Lépcsős polimerizáció, térhálósodás; anyagismeret
Lépcsős polimerizáció, térhálósodás; anyagismeret Bevezetés Lineáris polimerek jellemzők reakciók kinetika sztöchiometria és x n Térhálósodás Anyagismeret hőre lágyuló műanyagok térhálós gyanták elasztomerek
POLIMERTECHNIKA Laboratóriumi gyakorlat
MÉRÉSI JEGYZŐKÖNYV Polimer anyagvizsgálat Név: Neptun kód: Dátum:. Gyakorlat célja: 1. Műanyagok folyóképességének vizsgálata, fontosabb reológiai jellemzők kiszámítása 2. Műanyagok Charpy-féle ütővizsgálata
VEGYIPAR ISMERETEK ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA KÖZÉPSZINTEN SZÓBELI TÉMAKÖRÖK május - június
1. Méréstechnika 1.1. Méréstechnika alapjai VEGYIPAR ISMERETEK ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA KÖZÉPSZINTEN SZÓBELI TÉMAKÖRÖK 2019. május - június méréstechnikai alapfogalmak (mérés, mért érték, mérőszám)
merevség engedékeny merev rugalmasság rugalmatlan rugalmas képlékenység nem képlékeny képlékeny alakíthatóság nem alakítható, törékeny alakítható
Értelmező szótár: FAFA: Tudományos elnevezés: merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát, hajlékonyságát vesztett . merevség engedékeny merev Young-modulus, E (Pa)
Optikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás
Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Beeső fény spektrális összetétele! Megfigyelő szemének érzékenysége! Fogorvosi anyagtan fizikai alapjai 10. Tankönyv fej.: 20, 21 Optikai
Öntészeti szimuláció, hıfizikai adatbázis. Szerzı: Dr. Molnár Dániel
Öntészeti szimuláció, hıfizikai adatbázis Szerzı: Dr. Molnár Dániel Tartalom 1. Fázisdiagramok...4 2. Öntészeti ötvözetek kémiai összetétele...7 2.1 Alumínium nyomásos öntészeti ötvözetek kémiai összetétele...7
Optikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás. Tankönyv fej.
Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás Tankönyv fej.: 20, 21 Beeső fény spektrális összetétele! Megfigyelő
Budapesti Műszaki és Gazdaságtudományi Egyetem. Polimertechnika Tanszék. Polimerfeldolgozás. Melegalakítás
Budapesti Műszaki és Gazdaságtudományi Egyetem Polimertechnika Tanszék Polimerfeldolgozás Melegalakítás Melegalakítás 2 Melegalakítás: 0,05 15 mm vastagságú lemezek, fóliák formázása termoelasztikus állapotban
Budapesti Műszaki és Gazdaságtudományi Egyetem. Polimertechnika Tanszék. Polimerek. Fröccsöntés
Budapesti Műszaki és Gazdaságtudományi Egyetem Polimertechnika Tanszék Polimerek Fröccsöntés Fröccsöntés 2 tetszőlegesen bonyolult alakú, 3D-s, térben erősen tagolt, nagypontosságú, kis falvastagságú alkatrészeket
Műanyagok alkalmazása
Műanyagok alkalmazása Bevezetés Csomagolás hajlékonyfalú merevfalú segédanyag élelmiszer és gyógyszer Járműipar karosszéria, felfüggesztés motor és motorház utastér külső elemek Elektronika, számítástechnika
A 29/2016. (VIII. 26.) NGM 27/2012. (VIII. 27.) NGM
A vizsgafeladat ismertetése: A szóbeli vizsgatevékenység központilag összeállított vizsga kérdései a 4. Szakmai követelmények fejezetben megadott témakörök mindegyikét tartalmazza. Egy kiválasztott műanyag
(11) Lajstromszám: E 006 674 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA
!HU000006674T2! (19) HU (11) Lajstromszám: E 006 674 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 03 7326 (22) A bejelentés napja:
Műanyag- és elasztomer ragasztási útmutató
Műanyag- és elasztomer ragasztási útmutató 3 Miért használjunk Loctite és Teroson ragasztóanyagot más kötési eljárások helyett? Ez az útmutató alapvető iránymutatásokkal ismerteti meg a felhasználókat,
Mőanyagok újrahasznosításának lehetıségei. Készítette: Szabó Anett A KÖRINFO tudásbázishoz
Mőanyagok újrahasznosításának lehetıségei Készítette: Szabó Anett A KÖRINFO tudásbázishoz A mőanyagok definíciója A mőanyagok olyan makromolekulájú anyagok, melyeket mesterségesen, mővi úton hoznak létre
Budapesti Műszaki és Gazdaságtudományi Egyetem. Polimertechnika Tanszék. Polimerek. Üreges testek gyártása
Budapesti Műszaki és Gazdaságtudományi Egyetem Polimertechnika Tanszék Polimerek Üreges testek gyártása Üreges testek gyártástechnológiái 2 Mi az, hogy üreges test? Egy darabból álló (általában nem összeszerelt),
8 áttetsző kék, áttetsző sárga, áttetsző piros, áttetsző zöld
Termék: Pneumatikus tömlők Gyártó: RECTUS Rövid leírás: Ipari gépek és berendezések pneumatikus csatlakozásához használható. A tömlők alapanyaguknak köszönhetően rendkívül hajlékonyak. A kis hajlítási
Tulajdonságok javítása hosszú üvegszál erõsítéssel a hõre lágyuló mûanyagok példáján *
Tulajdonságok javítása hosszú üvegszál erõsítéssel a hõre lágyuló mûanyagok példáján * Bevezetés Az ún. pultrúziós eljárással a hõre lágyuló mûszaki mûanyagok szálakkal történõ erõsítése sokféleképpen
ANYAGOK, KOMPOZITOK, TERMÉKEK
ANYAGOK, KOMPOZITOK, TERMÉKEK Szerves-szervetlen hibrid és üvegszálas műanyag kompozitok A nanoszerkezetű szerves-szervetlen hibrid kompozitok egyik új csoportját a foszfátüveg/ polimer kompozitok alkotják.
Mérnöki anyagok. Polimerek
Mérnöki anyagok NGB_AJ001_1 Polimerek A nem fémes szerkezeti anyagokat két csoportba oszthatjuk. Ezek: szerves (karbon bázisú) nem fémes szerkezeti anyagok vagy polimerek a szervetlen nem fémes szerkezeti
A tételhez használható segédeszközöket a vizsgaszervező biztosítja.
A vizsgafeladat ismertetése: A szóbeli vizsgatevékenység központilag összeállított vizsga kérdései a Műanyagfeldolgozó technikus megnevezésű szakképesítés szakmai és vizsgakövetelménye 4. szakmai követelmények
Araldite. Szerkezeti ragasztók az ipar számára
Araldite Szerkezeti ragasztók az ipar számára Megjegyzés: A táblázatban számos olyan ragasztó is található, amely Magyarországon nincs elterjedve. A közkedvelt típusok elnevezését vastagabb betűvel jelenítettük
- homopolimerek: AAAAAAA vagy BBBBBBB vagy CCCCCCC. - váltakozó kopolimerek: ABABAB vagy ACACAC vagy BCBCBC. - véletlen kopolimerek: AAABAABBBAAAAB
Polimerek Polimernek nevezzük az ismétlődő egységekből felépülő nagyméretű molekulákat, melyekben az egységeket kémiai kötések kapcsolják össze. Az ismétlődő egység neve monomer. A polimerek óriásmolekulái
MŰANYAGOK TULAJDONSÁGAI
MŰANYAGOK TULAJDONSÁGAI Csökkentett éghetőségű és időjárásálló PC/ABS ötvözetek A műszaki műanyagok előnyös tulajdonságait adalékolással, más polimerekkel való ötvözéssel tovább lehet javítani. A feladat
Műanyag-feldolgozó Műanyag-feldolgozó
A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,
Fogorvosi anyagtan fizikai alapjai 6.
Fogorvosi anyagtan fizikai alapjai 6. Mechanikai tulajdonságok 1. Kiemelt témák: Rugalmas alakváltozás Merevség és összefüggése a kötési energiával A geometriai tényezők szerepe egy test merevségében Tankönyv
kettős falú lemezrendszer
kettős falú lemezrendszer www.umundum.hu PANELTIM falelemek gyártása PANELTIM falelemek PANELTIM csúszásmentes termékek 1200 x 800 x 1200 x 1000 x 2600 x 1000 x 5 pp 13 kg/m 2 2 1200 x 1000 mm 3 5 Más
A 3P, a 3P-vinilészter hibrid és a 4P-epoxi hibrid gyanták tulajdonságainak jellemzése
A 3P, a 3P-vinilészter hibrid és a 4P-epoxi hibrid gyanták tulajdonságainak jellemzése A speciális tulajdonságokkal rendelkezõ vízüveg-izocianát alapú gyantákat számos országban választották a bontásmentes
Felkészülést segítő kérdések Polimertechnika (BMEGEPTAMT0) 2015 ősz
Felkészülést segítő kérdések Polimertechnika (BMEGEPTAMT0) 2015 ősz 1. Mi a polimer; monomer; oligomer? 2. Ismertesse a szerkezeti anyagok csoportosítását! 3. Mi a különbség a polimer és a műanyag között?
GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Műanyagok, kerámiák, kompozitok. Dr. Rácz Pál egyetemi docens
GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Műanyagok, kerámiák, kompozitok Dr. Rácz Pál egyetemi docens Budapest 2011. Polimerek Polimerek osztályozása Szerves, makromolekulás anyagok: természetes, mesterséges.
1 ábra a) Kompaundálás kétcsigás extruderben, előtermék: granulátum, b) extrudált lemez vákuumformázásának technológiai lépései, c) fröccsöntés
1. Hőre lágyuló kompozitok előállítása és feldolgozása Tevékenység: A lecke áttanulmányozása után, a követelményekben meghatározottak alapján rögzítse, majd foglalja össze a lecke tartalmát, készítsen
Analitikusok a makromolekulák nyomában Bozi János MTA TTK AKI
Analitikusok a makromolekulák nyomában Bozi János MTA TTK AKI 2016. január 28. csomagolás építőipar kereskedelem mezőgazdaság számítástechnika kommunikáció orvostudomány űrkutatás Ami körbevesz minket
kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt Szeged, Délceg utca 32/B Magyarország
Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca
MŰANYAGFAJTÁK ÉS KOMPOZITOK
MŰANYAGFAJTÁK ÉS KOMPOZITOK Új nanokompozitok A nanokompozitok számos előnyös anyagtulajdonságot biztosítanak, előállításuk azonban sok műszaki nehézséggel jár. Nanoméretű széncsövecskék (CNT) és hagyományos
Polimerek adalékanyagai Dr. Tábi Tamás
Polimerek adalékanyagai Dr. Tábi Tamás 2015. Szeptember 30. Mi is az a polimer és a műanyag? Polimer: Olyan hosszúláncú vegyület (makromolekula) amelyben sok ezer építőegység kapcsolódik össze egymással.
2. Műszaki kerámiák mechanikai és hővezetési tulajdonságai
Tartalom: Tevékenység: A lecke áttanulmányozása után, a követelményekben meghatározottak alapján rögzítse, majd foglalja össze a lecke tartalmát, készítsen feljegyzéseket (pl. a kulcsfogalmakról) 1. Definíció
Hegeszthetőség és hegesztett kötések vizsgálata
Hegeszthetőség és hegesztett kötések vizsgálata A világhálón talált és onnan letöltött anyag alapján 1 Kötési módok áttekintése 2 Mi a hegesztés? Két fém között hő hatással vagy erőhatással vagy mindkettővel
11. Hegesztés; egyéb műveletek
11. Hegesztés; egyéb műveletek Bevezetés Hegesztés direkt hegesztés indirekt hegesztés Préselés Őrlés, darálás Keverés, homogenizálás Egyéb műveletek hőkezelés, szárítás Mechanikai megmunkálás esztergálás
A szerkezeti anyagok tulajdonságai és azok vizsgálata
A szerkezeti anyagok tulajdonságai és azok vizsgálata 1 Az anyagok tulajdonságai fizikai tulajdonságok, mechanikai, termikus, elektromos, mágneses akusztikai, optikai 2 Minıség, élettartam A termék minısége
Polimerek alkatrészek tönkremenetele Dr. Tábi Tamás
Polimerek alkatrészek tönkremenetele Dr. Tábi Tamás 2015. Október 21. Tönkremenetelt befolyásoló fő tényezők Tönkremenetelt befolyásoló fő tényezők 3 Az alábbi négy fő tényező befolyásolja, hogy az adott
Műanyag csővezetékek összehasonlítása
Műanyag-Csőgyártók Szövetsége Műanyag csővezetékek összehasonlítása 2018. január 25. Szepesi Vince Pipelife Tartalom A szerelőipari feladatok, A rendelkezésre álló anyagok, Az alkalmazások, UV és vegyi
A tételekhez segédeszköz nem használható.
A vizsgafeladat ismertetése: Egy kiválasztott műanyag jellemző fizikai és kémiai tulajdonságainak ismertetése Adott műanyag termék gyártásához anyag, gép és szerszám választása, majd a gyártástechnológia
A MÛANYAGOK ALKALMAZÁSA
A MÛANYAGOK ALKALMAZÁSA 3.2 3.6 Nagy teljesítményű új polimerek Tárgyszavak: műszaki műanyag; poli(fenilén-szulfid); poli(oxi-metilén); poliamid; poli(aril-amid); poliftálamid; üvegszál; gépkocsigyártás;
A MÛANYAGOK ALKALMAZÁSA
A MÛANYAGOK ALKALMAZÁSA 3.2 3.7 Különleges új poliamidok Tárgyszavak: átlátszóság; merevség; nagy modulus; üvegszálas erősítés; szemüvegkeret; napszemüveg; autóalkatrész. A hagyományos polimerek fejlesztése
Anyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v)
Anyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v) VIII. előadás: Polimerek anyagtudománya, alapfogalmak Előadó: Dr. Mészáros László Egyetemi docens Elérhetőség: T. ép.: 307. meszaros@pt.bme.hu 2019. április 03.
Fröccsöntött alkatrészek végeselemes modellezése. Szőcs András. Budapest, 2010. IV. 29.
Fröccsöntött alkatrészek végeselemes modellezése Szőcs András Budapest, 2010. IV. 29. 1 Tartalom Mőanyag- és Gumitechnológiai Szakcsoport bemutatása Méréstechnika Elızmények Szilárdságtani modellezés Termo-mechanikai
MŰANYAGOK TULAJDONSÁGAI
MŰANYAGOK TULAJDONSÁGAI A műszaki adatlapok csapdái A műanyagok vizsgálatával számos szabvány foglalkozik. Ezek egy része csak az adott országon belül érvényes, de vannak nemzetközi érvényű előírások is.
