1 Rugalmas műanyagok Lakos Tamás Groupama Aréna nov. 26.

2 Tartalom TPE áttekintés Tulajdonságok Összefoglalás Termékújdonságaink

3 Rugalmas műanyagok

4 Az elasztomerek felépítése A E-Modulusz E-Modulusz E-Modulusz Szobahőmérséklet hőfok Szobahőmérséklet hőfok Szobahőmérséklet hőfok Termoplaszt Termoplasztikus elasztomer Elasztomer

5 TPE - áttekintés Blokk-kopolimer Polimer keverékek amorf lágy fázis kristályos kemény fázis polimer kemény fázis elasztomer lágy fázis EVA / PVDC NBR / PVC u.a.

6 Blokk-kopolimerek Blokk-kopolimer Polimer keverékek

7 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek Vulkanizált EPDM Termoplaszt

8 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek TPE-S Sztirol bázisú TPE-V Olefin bázisú V: vulkanizált EPDM TPE-U TPE-E Uretán bázisú Éter bázisú TPE-O Olefin bázisú Nem térhálósított EPDM-mel TPE-A Amid bázisú TPE-O Olefin bázisú

9 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek TPE-S TPE-U TPE-E Sztirol-Blokk-kopolimer (SBC) - SEBS (Sztirol-Etilén-Butadién-Sztirol) - SBS (Sztirol-Butadién-Sztirol) - SIS (Sztirol-Izoprén-Sztirol) TPE-A TPE-O

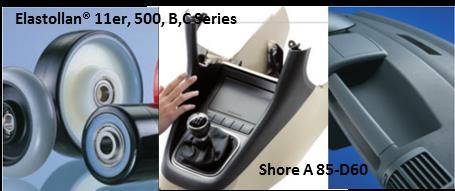

10 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek TPE-S TPE-U TPE-E Termoplasztikus Poliuretán (TPU) - Poliészter bázisú (Elastollan C, B, A, 600, 500) - Poliéter bázisú (Elastollan 1100, 1000) TPE-A TPE-O

11 TPU + mech. tulajdonságok + kopásállóság + hideg rugalmasság + hajlítószilárdság + vegyszerállóság + transzparencia - színtartósság (alifatikus típusok) - ár

12 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek TPE-S TPE-U TPE-E TPE-A kopoliészter (CoPE) - Poliéterészter bázisú (TEEE, TPC-ET Hytrel ) - Poliészterészter bázisú TPE-O

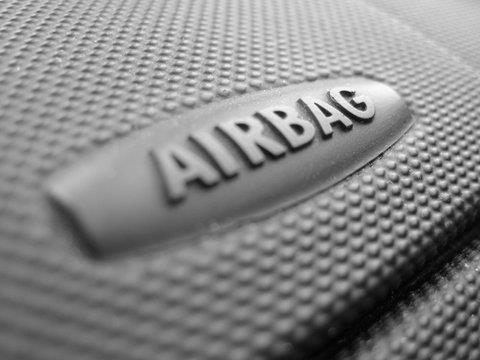

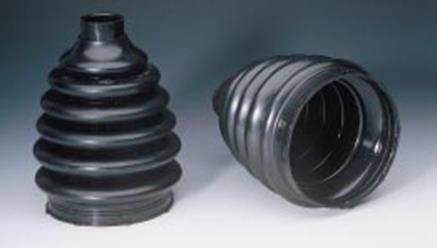

13 TPC-ET(TEEE) + mech. tulajdonságok + nagyobb hőmérséklettartomány (akár C) + ellenállás a kifáradással szemben + kúszás + hajlítószilárdság + olajállóság - Shore D (nincsenek Shore A típusok) - Ár Hytrel

14 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek TPE-S TPE-U TPE-E TPE-A TPE-O kopoliamid (CoPA) - PoliÉter-Blokk-Amid (PEBA) - Zytel FN (Flexible Nylon) - Zytel LC (Long Chain)

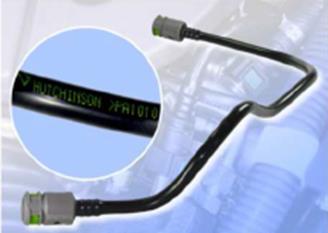

15 LCPA Zytel LC + hőmérséklet állóság + hajlítószilárdság + alacsony áteresztőképesség + hidrolízis állóság + vegyszerállóság (pl. olajok) + megújuló forrásból - színtartósság (kivéve alifatikus típusok)) - ár

16 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek TPE-S TPE-U TPE-E TPE-A TPE-O EVA, EMA, EBA, EEA (Elvax, Elvaloy ) PP alapú elasztomer (Vistamaxx )

17 TPO + tapintási érzet + fajsúly + élelmiszeripari engedélyek + Ár - csak Shore D keménységben érhető el

18 Termoplasztikus elasztomerek - TPE Blokk-kopolimer EPDM / PP Santoprene Polimer keverékek TPE-V TPE-O

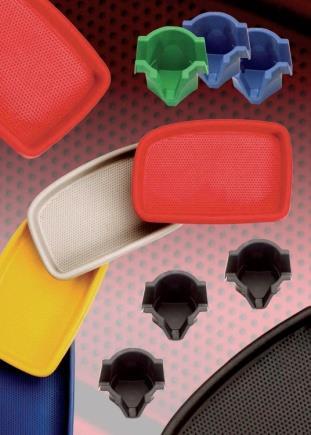

19 TPE-V + hidrolízisállóság + időjárásállóság + színezhetőség + gumi-szerű tulajdonságok + visszaalakulási tulajdonságok + alacsony ár + habosíthatóság - kopásállóság - jó folyóképesség - apoláros Santoprene

20 Termoplasztikus elasztomerek - TPE Blokk-kopolimer Polimer keverékek TPE-V EPDM / PP nem térhálósított Vistaflex Exxtral kompaundok TPE-O

21 TPO + hidrolízisálló + időjárásálló + jól színezhető + alacsony ár - kopásállóság - folyási tulajdonságok - apoláros

22 Tartalom TPE-k áttekintése Tulajdonságok Összefoglalás Termékújdonságaink

23 Keménység

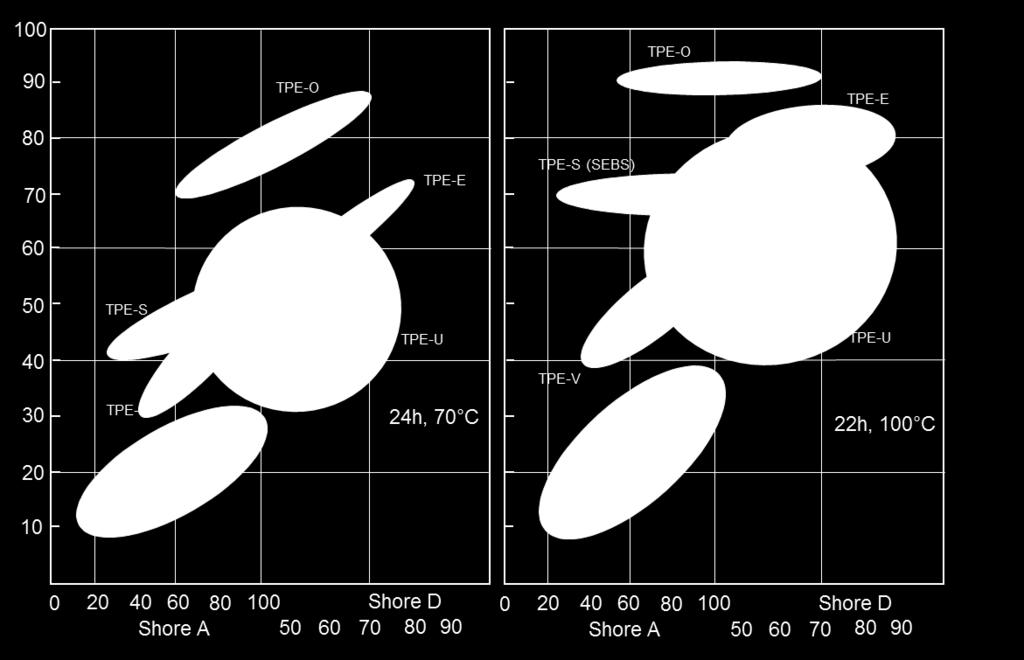

24 Visszaalakulási rugalmasság DIN távtartó próbatest (50x50x25mm) - Maradó deformáció %-ban: 24 óra 70 C-on 72 óra 23 C-on - kompresszió: 50% vagy 75%

25 Visszaalakulási rugalmasság

26 kopás mm³ 200 TPE-S 150 TPE-E TPE-U Shore D Shore A Keménység

27 TPE-S Blokk-kopolimer TPE-O Blend TPE-V TPE-E TPE-U HPM TPE-A Működési hőmérséklet 150 C 100 C 50 C 0 C -50 C Rövid idejű terhelés

28 Ár 12 Zytel LC Hytrel Elastollan Santoprene 2 Elvax Vistamaxx Elvaloy TPE-S

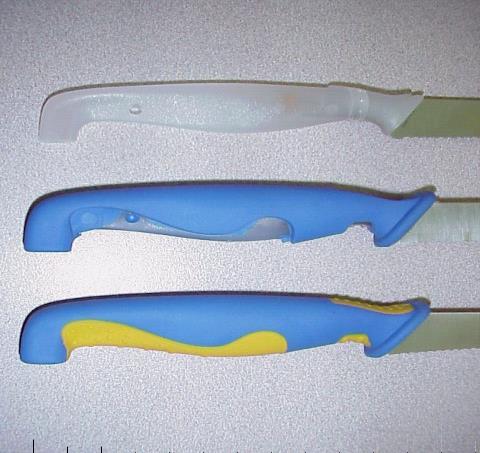

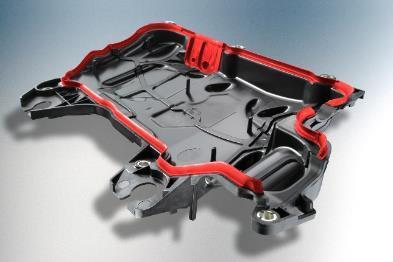

29 2 komponensű fröccsöntés 2K: LCPA TPC- ET TPU TPE-V TPO Kemény komponens: (PA) PBT, TPC-ET TPU, PA,ABS,PC,SAN, ASA,.. (HPM:PBT, TPC-ET) PP; speciális bonding típusok: PA, ABS, PC, PC-ABS, PS, PMMA, ASA PO

30 Tartalom TPE-k áttekintése Tulajdonságok Összefoglalás Termékújdonságaink

31 TPE tulajdonságok: LCPA Zytel LC TPC-ET Hytrel TPU Elastollan TPEV Santoprene TPO Elvaloy TPES Poliamid Éter/Észter Éter Észter PP/EPDM EVA SEBS; SBC fajsúly - - O ár O O + + magas hőmérséklet alacsony hőmérséklet O - kopásállóság O - visszaalakulási rugalmasság O O hajlítószilárdság O hidrolízisállóság olajállóság jóváhagyások FDA/EU/MED FDA/EU - FDA FDA/EU alkalmazási példák üzemanyag cső légzsák fedél, gumiharang cipő, fogantyú, görgő, el. csatlakozó tömítés, fogantyú fogantyú fogkefe

32 Összefoglalás - A TPE az összekötőkapocs a termoplasztok és az elasztomerek között - A TPE-k 2 fázisú rendszerek - többféle TPE létezik nagy különbségekkel a tulajdonságaikban - 2K-s fröccsöntési lehetőség - A Biesterfeld szinte minden alkalmazáshoz tud megfelelő TPE-t ajánlani

33 Tartalom TPE-k áttekintése Tulajdonságok Összefoglalás Termékújdonságaink

34 Exxon Mobil - Santoprene Santoprene 121-XX M100 Tulajdonságok: 6%-kal kisebb fajsúly 0,97 helyett 0,91 g/cm 3 szép felület nagyon jó tömítési tulajdonságok UV állóság gyors fröccsönthetőség alacsonyabb ömledékhőmérséklet és fröccsnyomás Ár a 101-es típusokhoz képest

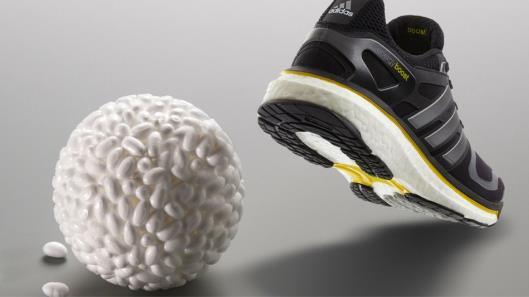

35 BASF- Infinergy Expandált TPU könnyű és rugalmas, mint a gumi Tulajdonságok: alacsony sűrűség ( kg/m 3 ) rugalmasság ( % nyúlás) kiváló visszapattanási képesség nagy kopásállóság nagy szakítószilárdság jó vegyszerállóság hidegállóság (-20 C) alkalmazások: Sport és szabadidő járműipar Gépipar, logisztika Cipőipar Patententiert für Adidas Feldolgozás: Hagyományos habosítógéppel Min. 5 bar-os gőznyomás szükséges

36 DuPont Zytel Long Chain PA PA610, PA612, PA1010 Tulajdonságok: magasabb hőállóság a PA12-nél nem tartalmaz lágyítókat vegyszer- és hidrolízisállóság kis vízfelvétel alacsony gáz- és üzemanyagáteresztés részben vagy teljesen megújuló forrásból

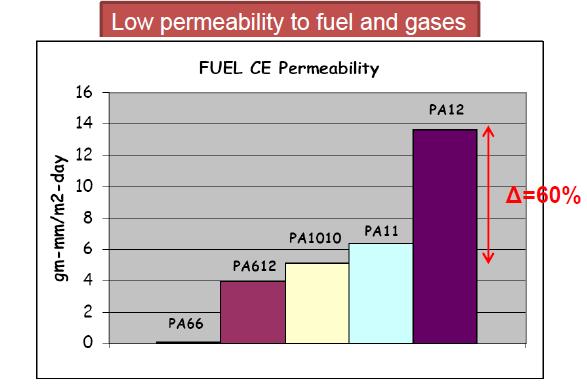

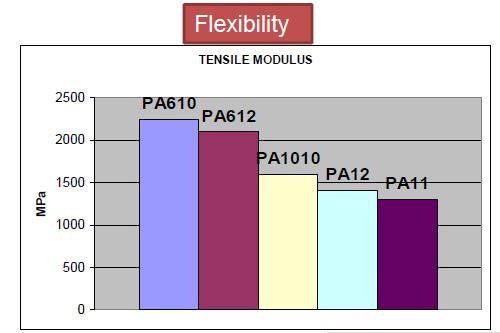

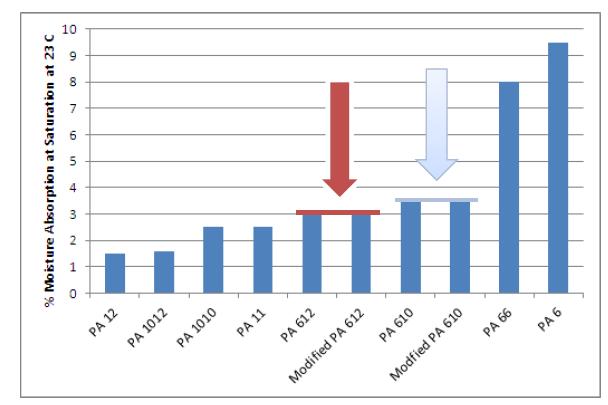

37 DuPont Zytel Long Chain PA

38 DuPont Zytel Long Chain PA Zytel LCPA sorozat Long Chain polimer típus Megújuló forrás aránya Tulajdonságok Zytel RS LC1000 PA %, ricinus Minimális nedvességfelvétel, kiválóan ellenáll a sóknak, hidrolízis- és hőálló Zytel RS LC2000 LCPA Blends %, ricinus Magas hőmérséklet-állóság, kiváló fizikai és kémiai ellenállóképesség Zytel RS LC3000 PA %, ricinus Legmagasabb az olvadáspontja, legjobb a hőállósága Zytel RS LC4000 Kémiailag módosított PA %, ricinus Kémiailag módosított a magasabb só ellenállás és a növelt flexibilitás érdekében Zytel LC6000 PA612 - Kitűnő hő és vegyi ellenállás poláros közegekben Zytel LC7000 Kémiailag módosított PA612 - Kitűnő só ellenállás és rugalmasság Jól kombinálja a hideg ütésállóságot és magas hőmérséklet állóságot.

39 Lakos Tamás
