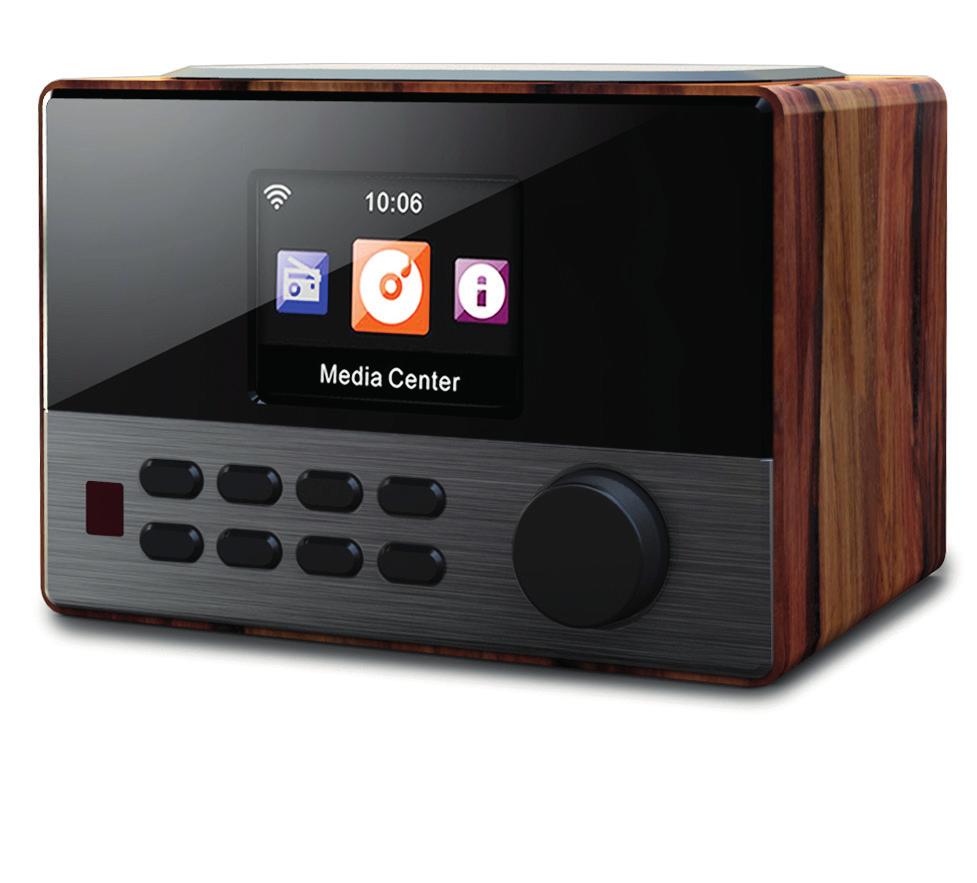

Connect 90 Internetes rádió AUX,USB

Átírás

1 Connect 90 Internetes rádió AUX,USB

2 Kedves vásárló, Gratulálunk a termék megvásárlásahoz. Kérjük, olvassa el figyelmesen ezeket az utasításokat és fordítson különös figyelmet a figyelmeztetésekre a hibák elkerülése végett. A kézikönyvben leírt utasítások figyelmeztetések semmibevétele és a készülék helytelen használata után a gyártó (társaság ) nem válal semien garanciát. Figyelmeztetés Ne nyissa ki a terméket egyedül és soha ne végezzen semmilyen javításokat a készüléken. Kezelje a terméket óvatosan. Megsérülhet rázkódásoktól, vagy le eshet kisebb magaságból. Tartsa távol a készüléket nedvességtől és szélsőséges hő hatásoktól. Ne hagyja hogy a készülékbe bármilyen tárgy is bele essen. Ne tegyen a készülékre nehéz tárgyakat. A készüléket csak száraz,tiszta ronggyal tisztítsa. Ne takarja el a szellőzőnyílásokat. Csak olyan tartozékokat használjon amit a gyártó által ajánlott vagy minősített. Idegen személy beavatkozása vagy javítása által a garancia megsemmisül. Kis tárgyak / alkatrészek csomagolóanyagokat (műanyag zacskók, karton, stb) A kis méretű tárgyakat (pl. csavarokat és egyéb rögzítő anyagokat, memóriakártyákat) és a csomagolást tartsa elzárva a gyerekek elől, lenyelhetik. Fulladás veszély! Az eszköz szállítása : Kérjük, tartsa meg az eredeti csomagolást. Ahhoz, hogy elegendő védelmet nyújtson a szállítás során, a készüléket csomagolja be az eredeti csomagolásban. Külső tisztítás: Ne használjon illékony folyadékokat, például rovar sprét. A túlzott nyomástól a törlés közben a készülék felülete károsodhat. Gumi vagy műanyag részek ne érintkezzenek az eszközzel. Használjon száraz rongyot. 2

3 Műszaki adatok A készülék gyártási száma: , Tápegység árammal DC 5.9V/2A (Netzteil für AC V, 50-60Hz im Lieferumfang enthalten) Hálózat b/g/n(WLAN) Kódolási profilok: WEP, WPA, WPA2 (PSK), WPS Streaming UPnP, DLNA Támogatott fájltípusok: WMA, MP3, OGG Csatlakoztatás DC, USB Ladeanschluss (5V 0,5A), 3,5mm AUX-In, 3,5mm Line-Out Méretek 176 x 120 x 123mm Szállítási terjedelem, készülék, tápegység, távirányító, használati utasítás. 3

4 4 Kezelőelemek

5 1. IR-érzékelő 2. STANDBY / ON (készenlét / aktív) 3. SLEEP (elalvási funkció) 4. MODE (rendszer) 5. ALARM (riasztás) 6. PRESET (előre beállított) 7. BACK (vissza) 8. MENU (adja meg a menüt az aktuális üzemmód)előre 9. FORWARD(előre) 10. VOL/NAV/OK : forgatni = VOL / felteker / nyomni/ válasszuk 11. KIJELZŐ 12. POWER (bekapcsol) 13. DC-IN 14. Line kimenet (3,5 mm) (kimenet) 15. AUX-in (3,5 mm) (bemenet) 16. USB-csatlakozó Távirányító Tegyen be két AAA elemet. Ügyeljen az elemek behelyezésénél a helyes polaritásra (feltüntetett a távirányító belső részben).cseréljen azonos elemeket. 1. Standby (Készenléti üzemmód) 2. Reostat (kijelző) 3. Nyelv választás 4. MODE (rendszer) 5. Fel 6. Balra / Vissza 7. Le 8. Play / Pause (lejátszás / szünet) 9. Cím vissza 10.EQ Presets (hangszínsza kihívásabályozó előre beállított mód) 11. VOL +/- ( hangerő) 12. Hangszóró be / ki 13. Sleep - Timer (az elalvás időzíttő) 14. Az ébresztőóra beállítása 15. Főmenü 16. OK 17. Jobb 18. STOP 19 Következő zeneszám 20.Kedvenc állomások 21. Beállított állomások kihívása 22. Számgombok 5

6 Az első üzembe helyezés Használja a mellékelt tápegységet, hogy csatlakoztatni tudja a fali aljzatba. Kapcsolja be a készüléket (hálózati kapcsoló a készülék hátsó felén EIN,az készülék elülső részén a POWER gomb). Az első alkalommal a készülék egy vezeték nélküli hálózatot keres, amely rendelkezésre áll. A kijelzőn a folyamatjelző világít. Ezután állítsa be a NAV gomb segítségével a kívánt nyelvet a kijelzőn, majd válassza ki, hogy konfiguráljon e hálózatot. Mindig válassza ki a kívánt opciót a NAV elforgatásával, majd nyomja meg a NAV / OK gombot. Nyomja meg a POWER / STANDBY gombot a készülék átállásához készenléti üzemmódba. Az idő,dátum és az aktivált riasztás megjelenik a kijelzőn. Menü funkciók: Áttekintés Standby Hauptmenü: Főmenü internetes rádió, média center, információs központ, AUX beállítás Konfiguráció <--> rendszer mód analóg / digitális My MediaU Hálózat <--> Dátum és idő - <--> Ellenőrizze a hálózati kapcsolatot a bekapcsolásnál dátum beállítás / idő / idő formátum / dátum formátum Riasztó <--> Riasztás 1(I /O) /Riasztás 2(I/O) Riasztás ismétlése (I/O)/Riasztás hangereje Időzítő Nyelv Sötétítés <--> energiatakarékosság / Be Megjelenítés <--> Színes / Fekete hehér 6

7 Energiakezelés Elalvás időzítő Memória kiegyenlíttő Időjárás <--> megjelenítés készenléti állapotban / hőmérséklet egység / hely Local Radio Setup <--> Ország / Hely Helyi rádió beállítás <--> Kikapcsolva / Összes ismétlése / Ismétlés 1 / véletlen sorrendben DLNA beállítás <--> Rename (átnevezés (AirMusic)AirMusic) Ekvalizer Folytatás bekapcsolás után <--> BE / KI Szoftver frissítés Gyári beállítások Internet Radio <--> Kedvenceim / rádióállomás / zene / Helyi rádió / előzmények / szolgáltatások Medien Center <--> USB / UPnP /reprodukció lista A lista kiürítése Központi információk <--> időjárási adatok / Pénzügyi információk/ Rendszer információk AUX <--> Aux bemenet aktiválása 7

8 Menü funkciók Kapcsolja be a készüléket, és forgassa a Nav gombot hogy előhívja a főmenüt és az almenü részt. Nyomja meg a NAV / OK gombot, hogy előhívja a beállításokat vagy az almenüt (jobb oldali oszlop) és lapozzon a forgatással. Nyomja meg a BACK gombot az előző menübe. Itt megtalálható a fent összefoglalt menü jellemzői részletesen: Internetes rádió Miután sikeresen kapcsolatba lépett a kiválasztott állomással, a kijelzőn megjelenik az átviteli sebesség és a közvetítő formátum. Válassza ki a NAV / OK módban az internetes rádiót. Majd válassza a NAV / OK: Miután sikeresen kapcsolatba lépett a kiválasztott állomással, a kijelzőn megjelenik az átviteli sebesség és a közvetítő formátum. Válassza ki a NAV / OK módban az internetes rádiót. Majd válassza a NAV / OK: Kedvenceim: A személyes kedvenc állomások elérhetik akár a 250 bejegyzést is. Ahhoz, hogy hozzá adjon egy állomást, tartsa lenyomva a PRESET / BT gombot az eszközön vagy a PRESET gombot a távirányítón. Az elmentett álomást nem lehet hozzáadni többször a kedvenc állomások listáján. Tartsa lenyomva a PRESET / BT az eszközön vagy a PRESET gombot a távirányítón, hogy megjelenjen a lista. Lapozzon a NAV gombal, vagy a nyilakkal a listán. Nyomja meg a JOBRA gombot hogy előhívja az almenüt, az adott álomást tudja törlölni, áthelyezni, átnevezni, lejátszani vagy tudja használni mint egy ébresztőórát. Rádióállomások / Zene Ezen a ponton, az állomások tárolva vannak mint Global Top 20 kategória, műfaj, ország / elhelyezkedés. Nyissa meg az érintett alkategóriákat, hogy állomásokat keressen ki. Nyomja meg a NAV / OK gombot vagy a SELECT gombot a lejátszáshoz. Minden kiválasztott (színesen tárolt) állomáshoz egy almenü tartozik, amelyet jobra található nyíl segítségével nyithat meg. Alpontok: - Hozzáadás a kedvencekhez - Automatikus szkenelés - Lejátszás - Használja mint egy ébresztőórát Minden állomást 30 másodpercig játszik le, amíg az összes állomást le nem játszotta, amelyek rendelkezésre állnak a mappában. Nyomja meg a SELECT gombot a szkenelés megállításához, abban az időben egy aktív állomás lejátszásával. A helyi állomás: hozzáférést biztosít a helyi rádióállomásokhoz. Előzmények: az utolsó tíz nemrégiben hallgatott állomást megjeleníti. 8

9 Szolgáltatások: Keressen a Sender Suchen rádióállomások között használjon kulcsszavakat, vagy adja hozzá az álomást a kedvenc állomások közé a Sender Hinzufügen funkció által. Segédberendezések AUX bemenet Válassza az AUX módot a NAV / OK gomb megnyomásával vagy a MODE gomb megnyomásával. Csatlakoztassa a külső médialejátszót (okostelefon, MP3 lejátszó ) a 3,5 mm-es audio kábellel az AUX jack bemenethez és működtesse a lejátszást. Médiaközpont Válassza az USB / UPnP vagy a reprodukciós listát a NAV / OK gombot, vagy a MODE gombot. USB Játsza le az audio adatokat a csatlakoztatott USB adattároló segítségével (WMA / MP3 / AAC / AAC + / FLAC / WAV kompatibilitás USB 3.0 és korábbi). UPNP: Játszon le audio adatokat amelyek megosztottak számítógépes hálózaton. Kérjük, vegye figyelembe: Az UPnP funkcióhoz szüksége van Windows Media Player 11 vagy Twonky Media szoftverhez. A fájlmegosztáshoz állítsa be a hálózati beállításokat, vagy mappákat, adott esetben a Media Player lejátszót. Saját lejátszási listák: Hozzon létre saját lejátszási listát: a szerint hogy a kívánt tétel kiválasztásához tartsa lenyomva a Select gombot. My media U Megjelenítés és működtetés a saját mediau-állomáshoz. Tekintse meg és játsza le a saját állomás listát a szerver mediáu-n. Először is,állítsa be a fiókját. A saját állomás lista aktiválásához, kövesse az alábbi lépéseket: Írja Nyomja meg a tagság mediau, Jelentkezzen a honlapon; Írja be a vezeték nélküli MAC cím Radio honlapján mediau. Ezeket az információkat az Információs központban szerezheti meg. Információk a rendszerről > Vezeték nélküli adatok. Miután sikeresen konfigurálta, akkor mentse és tekintse meg az egyéni állomások listáját a mediau-n. Felhasználónév és jelszó nem szükséges a belépéshez. Ha a rádióban különböző tárolt számlák vannak, akkor választja éppen azt, amelyiket jelenleg használja a Komfigurációk részben. A weboldalon mentheti az állomásokat a kedvenc állomások mappába, állítsa kedvenc helyzetbe / műfaj és az én városom, vagy manuálisan adhat hozzá állomásokat. Az állomásokat megjelenítheti a My mediau módban a rádión. Csak akkor, ha a hálózat és az internet a össze van kötve: 9 Hívja ki az információs központot a NAV/OK a főmenüből.

10 Pénzügyi információk Mutatja a tőzsdeindexet világszerte. Rendszer információk Kijelzi a szoftver verziót, MAC címet és az IP ID # Lásd a rendszer verziót és a részleteket a csatlakozás a hálózathoz. Az információk tartalmazzák a MAC címet, amelyet ki kell töltenie a regisztrációnál a tagság céljából a MedianU. Beállítások A rendszer megjelenítése (idő) My MediaU Analóg Digitális mediau-szerver beállítása Lépjen be és nyomja meg a WPS / QSS a routert 120 másodpercen belül. Ezután automatikusan beállítja a kapcsolatot a router és a zene link között. Kézi beállítás: Kiválaszthatja a DHPC (amelyet hozzárendel egy IP- t automatikusan), vagy manuálisan adja meg az IP-címet a vezeték nélküli hálózati kapcsolathoz. Network Dátum és idő Ha a manuális beállításokat választja a hálózati kapcsolathoz, meg kell adnia a következőket: SSID (hozzáférési pont neve), IP-cím, alhálózati maszk, alapértelmezett átjáró, elsődleges DNS-kiszolgáló, a másodlagos DNS-szerver. Ellenőrizze a hálózatot a bekapcsolásnál Kapcsolja be / kapcsokja ki a Wi-Fi hálózatot. Ha bekapcsolja a Wi-Fi hálózathoz, a rendszer automatikusan megkeresi az elérhető AP. Válassza ki a kívánt hozzáférési pontot Állítsa be a dátumot és az időt Állítsa be az időt formátumot 12 vagy 24 órán át Állítsa be a dátum formátumot (ÉÉÉÉ / HH / NN - NN / HH / ÉÉÉÉ - HH / NN / ÉÉÉÉ 10

11 Riasztás Riasztás 1 (be / ki / ismétlés / idő / hang) Riasztás 2 (be / ki / ismétlés / idő / hang) Riasztás ismétlése (ki / 5 perc ) (Alapértelmezett) /10min./20min./.../ 120 perc.) Időzíttő Időzíttő visszaszámlálás (max. 100min). Nyelv English/ Deutsch / Espanol / Francais / Portugese / Nederlands / Italiano / Pyccknn / Svenska / Norske / Dansk / magyar / Cesky / slovensky / polski / Turkce/ Suomi. A fényerő sötétítése /energiatakarékos/ bekapcsol. A kijelző színes /fekete fehér Táp menedzsment Állítsa Automatikus készenlétből készenléti Kikapcsoló időzítő - Kapcsolja ki vagy állítsa be az alvási időzítőt. Kiegyenlítő memória/ állítsa be az időt a kiegyenlítő memória zenelejátszásához Időjárás Aktiválja / Deaktiválja az időjárás jelentést a készenléti képernyőhöz. A helyi rádió beállítása. Van egy helyi rádió ikon az internetes rádió ikon alatt, így könnyen átválthat a helyi állomások listájára. Reprodukció- Renfszer lejátszás : Összes ismétlés/ egy ismétlés / véletlen sorrendű lejátszás (a médiaközpont) A DLNA átnevezése Equalizer - Normál / Közepes / Jazz / Rock / Soundtrack / Klassik / Pop / Hírek Reprodukció visszaállítása - aktíválja / deaktiválja a megújult reprodukciót a rádió bekapcsolásánál. A szoftver frissítése/ a firmware frissítése ha van egy új változata. Gyári beállítások A készüléket állítása vissza a gyári beállításokra. Figyelem: Az elmentett beállítások és állomások elvesznek és újra ki kell keresni. 11

12 DLNA streaming és vezérlő alkalmazások Használja a számítógépet, mint a média szervert és streameljen audio tartalmakat DLNA segítségével rádión keresztül.streamelhet MP3,WMA, WAV és AAC fájlokat. UPnP - Ellenőrizze, hogy a számítógépe csatlakozott az azonos hálózathoz mint a rádió. -Startoljon megfelelő platformal UPnP (mint például a Windows Media Player 11-es verzió). - Hozzon létre egy lejátszási listát és tegye lehetővé hogy az UPnP szabadon dolgozzon. Kérjük, olvassa el a Súgó fájl szoftvert (F1 lenyomásával). További információk az UPnP- ről. - Folytassa az okostelefonok / tablettok, ahonnan szeretne streamelni, analóg módban: Töltse le a megfelelő szoftvert a streaminghez a Google Playről, a készüléket csatlakoztassa a hálózathoz és csatoljon fájlokat a streaminghez. DLNA DLNA protokoll támogatja a zene streaminget. DLNA támogatja a Windows 7 verziótól és a Windows Media Playerverzió 12-től - Nyissa ki elősször a Systemeinstellungen - Netzwerk und Internet - Freigabeoptionen - Medien Streaming és adjuk hozzá a rádiót.- Majd indítsa a Windows Media Playert és tegye lehetővé a rádió távirányítását. Figyelmeztetés! Az okostelefonok streamingeléséhez szabadon hozzáférhető alkalmazásokat használjon mint pl. bubbleupnp vagy Twonky Beam. - A DLNA streaming közben csak a hangerőt működtetheti a rádión és a STANBY / POWER. Egyéb funkciók inaktívak. Kapcsolja szét a kapcsolatot a számítógéppel, vagy az okostelefonnal. 12

13 Tájékoztatás az ártalmatlanításról Az európai szabályozás hulladék 2002/96 / EK, a szimbólum a terméken vagy annak csomagolásán azt jelzi, hogy ez a termék nem háztartási hulladék. Ártalmatlanítás esetén a készüléket helyezze gyűjtőhelyre újrahasznosítás céljából. Azzal, hogy gondoskodik a termék helyes megsemmisítésérōl, avval segít megelőzni a lehetséges negatív hatásokat, amelyek kihatnának a környezetre az emberi egészségre. Megfelelőségi nyilatkozatról Gyártó : CHAL-TEC GmbH, Wallstraße 16, Berlin, Deutschland A termék megfelel az alábbi európai irányelvnek 2011/65/EU 1999/05/EG (RoHS) (R&TTE) 13

14 Dear Customer, Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damaging the item. We do not cover any damages that may arise from improper use of the item or the disregard of the safety instructions. Important Safety Advice Read all instructions before using. To protect against a fire, electric shock or personal injury, do not immerse cord, electric plugs or device in water or other liquids. Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate climates. The use of attachments that are not recommended by the appliance manufacturer may result in fire, electric shock or personal injury. Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or servicing should be done by qualified personell only. Only qualified persons may perform technical work on the product. The product may not be opened or changed. The components cannot be serviced by the user. The manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications. The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into the appliance. Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical products. Instead, use a soft, dry cloth or soft brush. Save these instructions. Small objects Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of children. Do not let Children play with foil. Choking hazard! Transporting the device Please keep the original packaging. To gain sufficient protection of the device while shipment or transportation, make sure to put it back in its original packaging. Cleaning the surface Do not use any volatile liquids, detergents or the like. Use a clean dry cloth. 14

15 Technical Data Item no , Power supply Network Streaming Supported filetypes Connections DC 5.9V/2A (mains adaptor for AC V, 50-60Hz supplied) b/g/n(WLAN) Encryption: WEP, WPA, WPA2 (PSK), WPS UPnP, DLNA WMA, MP3, OGG DC, USB (charging 5V 0,5A), 3.5mm AUX-In, 3.5mm Line-Out Dimensions Scope of delivery 176 x 120 x 123mm Device, mains adaptor, RC, user manual 15

16 16 Overview

17 IR Sensor 1 9 FORWARD STANDBY / ON 2 10 VOL/NAV/OK: rotate = VOL/scroll press = select SLEEP 3 11 Display MODE 4 12 POWER ALARM 5 13 DC-IN PRESET 6 14 Line-Out (3.5mm) BACK 7 15 AUX-In (3.5mm) MENU (enter menu for current mode) 8 16 USB socket Remote Control: Insert two batteries (type AAA) into the battery compartment of the remote control, minding the correct polarity as indicated inside the battery compartment. Standby/on 1 12 Mute on/off Dimmer (Display) 2 13 Sleep timer Language 3 14 Alarm settings MODE 4 15 Main menu Up 5 16 OK Left/back 6 17 Right Down 7 18 STOP Play/Pause 8 19 Skip track Previous track 9 20 Favorite stations EQ presets Show presets VOL+/ Num buttons 17

18 Initial Use Use the supplied mains adaptor to connect the device to a household mains socket Switch the device on with the power switch on the rear. The press STANDBY on the front to wake the device up from standby mode. When it is the first time running the device, the system will ask you to set Language and Network Configurations. You may setup the network connection immediately, or set it later. Use NAV (=rotate to scroll) to select the desired option. Press NAV/OK to confirm. Press STANDBY for standby. Date and time, as well as alarms - if activated - will still be shown on the display when in standby mode. Tips: When you need input the internet password, please press Navigate button to choose the chara cters.in this condition,press Back button can turn left and delete the left characters at the same time: Note: Below characters are available for the radio: Numbers (from 0-9) English letters (from A to Z and from a to z) Other characters (DEL,@,Blank,!,,#,$,%,&,*,,+ and (,). Menu: Overview Standby Main menu Internet Radio Media-Center Informations-Center AUX Configuration Configuration <--> Time Display <--> Analog / digital Manage my mediau Network <--> Date&Time <--> Alarm <--> Wireless Network Manual Config Check Net when PwR on Set Date/Time Time Format Date Format Alarm 1 (I/O) Alarm 2 (I/O) Nap-Alarm (I/O) Alarm Volume. 18

19 Timer Language Dimmer <--> Power Saving / On Display <--> Color / Monochrome Engergy saving Sleep Timer Buffer Weather <--> Show on Standby Temp Unit Location Local Radio Setup <--> Country City Playback Setup <--> Off / Repeat All / Repeat 1 / Shuffle DLNA Setup <--> Rename (AirMusic) Equalizer Resume When Pwr On <--> On/Off Software-Update Reset to default Internet Radio <--> My Favourites Radio Station/Music Local Radio History Service Media Center <--> USB UPnP Playlist Delete playlist Information Center <--> Weather Information Financial Information System Information AUX 19

20 Menu / Functions Switch on (STANDBY) and rotate NAV to scroll through the main menu. Press OK (to enter sub menues or confirm settings) Press BACK to return to the previous menu. Internet Radio After the connection of any station is succeeded, the bit rate and the format of the station will display on the playing screen. My Favorites List of my favorite preset stations. It supports 250 favorite entries including stations and folder. During the station playing screen, press and hold PRESET on the device or Preset on the remote control to save the station as my favorite. You may replace the previous saved station to the new one. If the Selected station have been saved, you cannot save it again. The saved stations are showed under this menu. You may also press PRESET to enter the saved station list. You may enter the number key on the remote control to recall the saved station. Under the preset station list, move to your station, press Select to listen. You may also press -> to enter its submenu to Delete, Shift Up/Down along the list, Rename, Play, or Use as Alarm Sound (if you chose internet as alarm sound in alarm configuration). Radio Station / Music Stations are categorized into Global Top 20, Genre and Country/Location (Australia, Canada, United Kingdom, USA). Enter to continue the subcategories and choose the station to listen. For each station, press Select to play directly. Press -> to enter its submenu. When you choose Auto Scan, it becomes the playback of marquee for each station in the subcategory. Each station plays 30 seconds until all have played or you press Select to stop the marquee listening. Press Info to view the display information of the playing station. Local stations History: List of the ten recently listened stations. Service: Search radio station - Enter your keyword to search radio station from the list. Add new radio station - The added stations will be stored in My Favorite. Note that the maximum character of the station name is

21 AUX (Line input) Aux in mode plays audio from an external source such as an MP3 player. To play audio with Aux in mode: Turn the volume low on both the Radio and, if adjustable, the audio source device. Connect the external audio source to the Aux in 3.5mm stereo socket. Either press MODE until the display shows AUX IN or select AUX in under Main menu. Adjust the volume of the Radio (and, if necessary, the audio source device) as required. Media Center Select the USB/UPnP mode or playlist mode with NAV/OK or with the MODE button. UPnP If you have set up shared media, you should see the shared media from UPnP. If you have more than one computer sharing media, the alternatives are listed. Select the shared media you want to play. Use Play/Pause, Next/Prev and Stop Press Info to view the display information of the playing track. Hints: The radio can only read the track with the file name less than 40 characters. The characters should be in European language. If you encounter failure of reading the track under UPnP mode, you may try to rename the file. However, if the track is still unable to play, you can try converting the file to different formats. USB: From this point on, menus are generated from the folders on the USB device. Browse folders with the NAV wheel or direction keys on the remote control. The display shows folder and file names (not necessarily track names). Once you have found a track you want to play, press the navigate reel on the device or press OK on the remote control. Note: The USB port does not support charging or data transfer with a computer. My Playlist: You can create a playlist of favourious music from UPnP. When you playing the music, press and hold Select to save it into My Playlist. My media U Display and playback your own mediau station list on the mediau server. Set your account first. To activate your own station list, follow the steps below: Access Join my mediau membership. Login to the website; Enter the wireless MAC addresses of Radio to the mediau website. This information can be obtained in Information Center > System Information > Wireless Info; When successfully configured, you are able to save and view your own mediau station playlist(s). Username and password are not required to enter to the Radio. If there are different accounts stored in Radio, you can choose the one you currently use under Configuration menu. On the website, you may save stations to Favorite Station, set Favorite Location/Genre and My Local City, or add stations manually. The stations can be viewed from My MediaU mode on the Radio. 21

22 Information Center Weather There are weather information and forecasts for 2000 cities. Select the country and then the city for the weather details. Press <- / -> to see the weather forecasts. The device is able to display the weather information on the standby mode. On the weather information page, press Select to set the city to displaying on the standby mode. Then turn on the weather display. Financial Info View the stock index from around the world. System Information Check out the version of the system, and the details of connected network. The information includes MAC address which you are required to fill in when registration of my mediau membership. Settings Menu Display (time display) My MediaU Network Date & Time Analog / digital When it is enabled, My mediau will exist on the main menu. If various mediau accounts exist in the Radio, Select the default login account in here. Wireless Network Configuration: Enable/disable WiFi network. When you enable the WiFi network, the system will automatically select the required AP. Enter WEP or WPA code to connect the WiFi. Wireless Network (WPS PBC): If you are using a router with WPS/QSS button, you may set up the network connection simple via WPS function. Enter it and go to press the WPS/QSS button on your router within 120 seconds. The connection between the router and Music Link will then be configured automatically. Manual Configuration: You can choose DHPC (which IP assigned automatically) or manually input IP address for wireless network connection. When you select manual setting for wired connection, the following have to be entered: SSID (name of access point), IP Address, subnet mask, default gateway, preferred DNS server, alternate DNS server. Check Network When Power On: Enable/disable WiFi network. When you enable the WiFi network, the system will automatically search the available AP. Select required AP. Setup the date and time Set time format display as 12 Hour or 24 Hour Set date format (YYYY/MM/DD - DD/MM/YYYY - MM/DD/YYYY) 22

23 There are three independent alarms - 2 alarms of absolute time setting (Alarm 1 and Alarm 2) and 1 alarm for relative time setting (Alarm NAP). Press Alarm on the remote control to enter this menu directly. Alarm Note that the alarm source is from the preset Internet radio if Alarm Sound is set to be Internet Radio. It can only set one same IR station for Alarm 1 and Alarm 2. When the alarm time is reached, the unit connects to the Internet if the set network is available. Therefore there may be some delay from the alarm to the radio play. If no network is connection can be established within one minute, the alarm will change to Melody automatically. When Alarm NAP is set, it alarms once in 5/10/20/30/60/90/120 minutes depending on which one you have set. Choose Alarm Volume to configure the volume of the alarms. Timer Language Dimmer Display Power Mgmt Sleep Timer Buffer Weather Countdown timer (max. 100min) English / Deutsch / Espanol / Francais / Portugese / Nederlands / Italiano/ Pyccknn / Svenska / Norske / Dansk / magyar / Cesky / slovensky / polski / Turkce / Suomi Active / Save energy colored/monochrome Configure to go to standby mode automatically during in the menu or/and without Wifi signal. Choose the power management timer (5/15/30mins) to set the duration of the radio to switch standby mode automatically when you are not controlling it. Choose Turn off to ignore the power management function. Turn off or set the sleep time of 15/30/60/90/120/150/180 minutes. Once the time is set, there will be a bed icon with remaining minutes at the top right corner and the device will turn to standby then. Press Sleep on the remote control for the shortcut of this function. Configure the buffer time of the music playback, 2/4/8 seconds. Activate/deactivate the weather forecast for the standby display. Choose your preferred temperature unit ( F or C) and then proceed entering your location. When activated, the weather forecast is shown in turns with the clock display on the standby screen (each 10 secs). 23

24 Local Radio Setup Playback Setup DLNA Setup Equalizer There is a shortcut Local Radio under Internet Radio so that you can easily go to the station list of your location. You may Manual Setup your location, or let the system Auto Detect your current location. The system detects the location according to the IP address of your connected network. Press Local Station to enter this local radio list directly. Select the playback mode of media center Off (no repeat or shuffle), Repeat all, Repeat one, or Shuffle. Default device name for DLNA is CONNECT 90. You may rename it for DLNA setup on the PC or mobile. Default equalizer is Normal, you may change to Flat, Jazz, Rock, Movie, Classical, Pop, or News. Press EQ on the remote control to swap among the EQ mode for shortcut. Resume PWR ON When The system is default to resume internet radio playback if you were listening to internet radio or media center before switch off the unit. If turn this setting off, the system will remain in the main menu when switching on the unit. Software Update Reset Update software. If there is an updated software version on the server, the system will notify you when you return to the main menu. Restore the default settings. After the CONNCET 90 is reset, the system will move to language setting menu. And it will automatically turn to network setting menu once the OSD language is elected. DLNA / UPnP You may change the defautl DLNA name as you like. The information below is the introduction of how to setup up media streaming from PC or other media server. Study the own instruction of the software or apps you use to enjoy music streaming if necessary. Make sure the music files are in the format of MP3, WMA, WAV or AAC for music streaming to the radio. UPnP Connect the PC to the network. Ensure the Radio is powered on and connected to the same network. Open the UPnP platform Windows Media Player (11 or later). Alternatively, other platforms or server such as Windows Media Connection may be used. Allow to share your media to Radio. Add the audio files and folders you want to share with radio to the media library. You may also enjoy the streaming music from other music server, such as smart phone (Android platform): 24

25 Connect the mobile to the network Search and install media sharing apps from Google Play. Add the audio files from your mobile you want to share. After setup the shared server, choose the music and control playback on the Radio. DLNA Besides UPnP, Radio supports DLNA function, you share the music files from PC or Android mobile, and you use your PC, Android mobile or iphone / ipad to control music playback on the Radio. (It is not required to control each playback on the Radio.) The PC system requirement for DLNA is Windows 7 and Windows Media Player 12. Setup as below: First, share the media on your PC to Radio. Control Panel > Network and Internet > Network and Sharing Center > Media streaming options Open Windows Media Player to enable Allow remote control of my Player. Right click any music in the library and choose Play to Radio. There will be a window for controlling music playback on Radio. You may search and install any free or commercial DLNA apps from Google Play or Apple Store if you are using Android mobile, tablet or iphone / ipad. It is suggested to use bubbleupnp, Twonky Beam on Android mobile, tablet or Twonky Beam on iphone/ipad. Some apps may not support streaming music from iphone/ ipod but iphone/ipod could still be used to control streaming music from other servers. Procedures for playing shared music on the app are as follows: Select Radio as the player. Some apps may allow to play the music to multi players at the same time. Select music server and choose the music. Some app can create a playlist if you choose several music. Please note: When using DLNA music streaming function on Music Link, you can only control the volume and standby via the unit. It is restricted to control the other functions. Stop DLNA on PC, mobile or tablet before you resume Music Link s own control. 25

26 Environment Concerns According to the European waste regulation 2002/96/EG this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will hep prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailled information about recycling of this product, please contact your local council or your household waste disposial service. Declaration of Conformity Manufacturer: CHAL-TEC GmbH, Wallstraße 16, Berlin, Germany. This product is conform to the following European directives: 1999/05/EC 2011/65/EU (R&TTE) (RoHS) 26

27 Chère cliente, cher client, Toutes nos félicitations pour l acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les consignes suivantes de branchements et d utilisation pour éviter d éventuels dommages techniques. Avertissement Ce mode d emploi sert à vous familiariser aux fonctions de ce produit. Conservez-le bien afin de pouvoir vous y référer à tout moment. L achat de ce produit donne droit à une garantie de deux ans en cas de défectuosité de l appareil sous réserve d une utilisation appropriée de celui-ci. Veiller à utiliser le produit conformément à l usage pour lequel il a été conçu. Une mauvaise utilisation est susceptible d endommager le produit ou son environnement. Tout démontage ou toute modification de l appareil porte atteinte à la sécurité du produit. Attention aux risques de blessure! Ne jamais ouvrir le produit de son propre chef et ne jamais le réparer soi-même! Manipuler le produit avec précaution. Les chocs, les coups ou les chutes - même de faible hauteur - peuvent endommager l appareil. Ne pas exposer le produit à l humidité ou à une chaleur extrême. Ne pas introduire d objets métalliques dans cet appareil. Ne pas poser d objets lourds sur l appareil. Nettoyer l appareil uniquement avec un chiffon sec. Ne pas obstruer les ouvertures d aération. Utiliser uniquement les accessoires recommandés par le fabricant ou par une entreprise spécialisée et qualifiée. Toute ouverture non autorisée de l appareil entraîne l annulation de la garantie. Petits objets / éléments d emballage (sac plastique, carton, etc.) Tenir les petits objets (par exemple les vis et le matériel d assemblage, les cartes mémoire) et le matériel d emballage hors de la portée des enfants pour éviter qu ils ne les avalent. Empêcher les enfants de jouer avec les films de protection. Il existe un risque d étouffement! Transport de l appareil Conserver l emballage d origine. Pour garantir une protection suffisante de l appareil pendant son transport, emballer l appareil dans son emballage d origine. Nettoyage en surface de l appareil Ne pas utiliser de liquides volatiles comme ceux contenus dans les bombes insecticides. Une pression trop importante exercée sur la surface de l appareil pendant le nettoyage peut l endommager. Éviter le contact prolongé du caoutchouc ou du plastique avec l appareil. Utiliser un chiffon sec. 27

28 Fiche technique Numéro d article , Alimentation électrique DC 5.9 V /2A (bloc d alimentation pour AC V ~ Hz fourni dans l emballage) Réseau b/g/n(WLAN) Streaming Clé de sécurité : WEP, WPA, WPA2 (PSK), WPS Formats de fichier compatibles UPnP, DLNA Connecteurs WMA, MP3, WAV DC, chargeur USB (5V 0,5A), AUX-In 3,5 mm, Line-Out 3,5 mm Dimensions 176 x 120 x 123 mm Contenu de l emballage Appareil, bloc d alimentation, télécommande, mode d emploi 28

29 Éléments de commande 29

30 Capteur IR 1 9 FORWARD STANDBY / ON 2 10 VOL/NAV/OK : tourner = VOL /faire défiler ; appuyer = sélectionner SLEEP 3 11 Affichage MODE 4 12 POWER ALARM 5 13 DC-IN PRESET 6 14 Line-out (3,5 mm) BACK 7 15 AUX-In (3,5 mm) MENU (appuyer sur menu pour le mode actuel) 8 16 Prise USB Télécommande: Avant d utiliser la télécommande, retirer le film d emballage qui se trouve dans le compartiment des piles. Lors du remplacement des piles, veiller à introduire des piles de même type (CR2025, 3 V) en respectant les polarités (le pôle plus vers le haut). Veille/marche 1 12 Enceintes on/off Variateur (affichage) 2 13 Minuteur Sélection de la langue 3 14 Régler le réveil MODE 4 15 Menu principal Vers le haut 5 16 OK Vers la gauche/ retour 6 17 Vers la droite Vers le bas 7 18 STOP Lecture/pause 8 19 Titre suivant Titre précédent 9 20 Stations favorites Présélection EQ Ajouter des favoris VOL +/ Pavé numérique 30

31 Première mise en marche Utiliser le bloc d alimentation fourni dans l emballage pour brancher l appareil à une prise de courant. Mettre l appareil en marche (mettre l interrupteur arrière en marche et appuyer sur la touche POW- ER de la façade). Au premier démarrage, l appareil cherche immédiatement les réseaux sans fil disponibles. Une barre d avancement s affiche pendant ce temps à l écran. Enfin, tourner le bouton de réglage NAV (3) pour sélectionner la langue d affichage souhaitée et déterminer si le réseau doit être configuré. Sélectionner l option souhaitée en tournant à chaque fois NAV et en confirmant enfin avec NAV/OK. Appuyer sur POWER/STANDBY (4) pour que l appareil bascule en mode veille. L écran affiche alors l heure, la date de même que les réveils activés. Fonctions du menu : aperçu Standby Hauptmenü: Radio internet Centre multimédia Centre d informations AUX Paramètres Configuration <--> Mode d affichage <--> Analogique / numérique My MediaU Réseau <--> Réseau sans fil Configuration manuelle Vérifier le réseau lorsque l appareil est allumé Date et heure <--> Réveil <--> Réglage de la date/ l heure Format de l heure Format de la date Réveil 1 (I/0) Réveil 2 (I/0) Réveil répété (I/0) Volume du réveil Minuteur Langue Variateur <--> Économie d énergie / Marche Affichage <--> Couleur / Monochrome 31

32 Gestion de l alimentation Minuteur d endormissement Mémoire-tampon Météo <--> Afficher en veille Unité de température Lieu Paramètres de radio locale <--> Pays Ville Paramètres de lecture <--> Off / Répétition tous / Répétition 1 / Aléatoire Paramètres <--> Renommer (AirMusic) Égalisation Reprendre lorsque l appareil est allumé <--> On/Off Software-Update Réglages d usine Radio internet <--> My Favourites Radio Station/Music Local Radio History Service Centre multimédia <--> USB UPnP Liste de lecture Vider la liste de lecture Centre des informations <--> Information météo Information financière Information système AUX <--> Activer l entrée Aux 32

33 Fonctions du menu Mettre l appareil en marche et tourner le bouton NAV pour accéder au menu principal et ses sousmenus. Appuyer sur NAV/OK pour sélectionner les options et les sous-menus (colonne du milieu et de droite et tourner de nouveau pour passer les options en revue. Radio internet Une fois la connexion à une station établie, le débit binaire et le format de transmission s affichent à l écran. Sélectionner le mode RADIO INTERNET avec NAV/OK. Puis sélectionner avec NAV/OK : Mes favoris : La liste des favoris de l utilisateur, pouvant atteindre un nombre de 250. Pour ajouter une station, rester appuyer sur la touche PRESET/BT de l appareil pendant que la diffusion de la station ou sur la touche PRESET de la télécommande. Une station ne peut pas être ajoutée plusieurs fois dans la liste des favoris. Appuyer sur la touche PRESET/BT de l appareil ou PRESET de la télécommande pour afficher la liste. Parcourir la liste avec la touche NAV ou avec les touches fléchées. Appuyer sur la touche fléchée DROITE pour accéder au sous-menu de la station sélectionnée comportant les options Supprimer, Déplacer, Renommer, Lire et Utiliser comme réveil. Station radio / musique : Cette option trie les stations dans les catégories Global Top 20, Genre de même que Pays/lieu. Ouvrir chaque sous-catégorie pour parcourir la liste des stations. Appuyer sur NAV/OK ou SELECT pour les diffuser. Chaque station sélectionnée (colorée) possède un sous-menu qu il est possible de sélectionner avec la touche fléchée (droite). Voici les options : Ajouter aux favoris Auto Scan Diffuser Utiliser comme réveiller Sélectionner Auto Scan pour diffuser pendant 30 secondes chaque station disponible dans le dossier. Appuyer sur SELECT pour interrompre la recherche et mémoriser les stations actives détectées jusque-là. Radio locale : accès aux stations radio locales. 33

34 Stations dernièrement écoutées : les dix dernières stations écoutées sont listées ici. Service : chercher des stations radio en entrant un mot-clé avec Rechercher une station ou ajouter des stations à la liste des favoris en utilisant la fonction Ajouter une station. AUX (Line input) Sélectionner le mode AUX avec NAV/OK ou avec le bouton MODE. Brancher un lecteur multimédia externe (smartphone, lecteur MP3 par ex.) à la prise AUX avec un câble audio 3,5 mm et commander la lecture musicale depuis cet appareil. Centre multimédia Sélectionner les modes USB/UPnP ou la liste de lecture avec NAV/OK ou avec le bouton MODE. USB Jouer des fichiers audio à partir d une clé USB branchée (WMA/MP3/AAC/ AAC+/FLAC/WAV, compatible avec USB 3.0 et plus ancien). UPNP Diffuser les fichiers audio partagés sur le réseau d un ordinateur. Remarque : La fonction UPnP nécessite Windows Media Player à partir de la Version 11 ou un logiciel comme Twonky Media. Le partage de fichiers doit être configuré dans les paramètres de réseau et de dossier ou Media Player. Ma liste de lecture : créer une liste de lecture personnalisée : ajouter chaque titre en le sélectionnant et en restant appuyer sur Select. My MediaU Affichage et commande de sa propre station mediau. Créer à présent son compte mediau : Visiter le site Ouvrir un compte avec un nom d utilisateur et un mot de passe choisi par soi-même. Puis se connecter après réception de l de confirmation. Enregistrer la radio sur le site web. Pour cela, l adresse MAC de l appareil est requise. Elle est visible dans Menu principal -> Centre d informations -> Système d informations > Infos sans fil. Il est possible d utiliser des stations de radio et des streams depuis la radio via le compte mediau (sans avoir besoin de saisir de nouveau le mot de passe et le nom d utilisateur). 34

35 Centre des informations Seulement lorsqu Internet et Réseaux sont connectés. Ouvrir le centre des informations depuis le menu principal en appuyant sur NAV/OK. Météo Sélectionner la localité pour afficher une prévision météorologique pour les quatre jours prochains (retour/avance pour les jours prochains/précédents). En mode veille, l affiche alterne entre la météo et l heure. Informations financières Sélectionner les éléments les plus intéressants pour soi dans la liste. Les informations reliées s affichent automatiquement. Informations système Affichage de la version du logiciel, l adresse MAC, ID et IP-# Paramètres Mode d affichage (heure) Analogique Numérique My MediaU Configuration de la connexion au serveur mediau. Réseau Date & heure Configuration du réseau Wifi : liste des réseaux détectés à portée. En sélectionner un avec NAV/OK puis entrer le mot de passe approprié. Réseau Wifi (WPS PBC) : avec cette option, appuyer sur la touche WPS du routeur dans un laps de temps de 120 secondes. La radio sera alors automatiquement connectée à celui-ci. Configuration manuelle : établir manuellement la connexion avec le Wifi souhaité en entrant le DHCP, l IP et le SSID. Vérifier le réseau au démarrage de l appareil : activer cette fonction pour que la radio se connecte automatiquement au réseau au redémarrage de l appareil. Régler la date et l heure. Définir le format d affichage de l heure (12h ou 24 heures) Définir le format de la date (AAAA/MM/JJ ou JJ/MM/AAAA ou MM/JJ/AAAA). 35

36 Réveil Réveil 1 (marche/arrêt/répétition/durée/son) Réveil 2 (marche/arrêt/répétition/durée/son) Réveil répété (désactivé/5min (Standard)/10min/20min/ /120min) Volume du réveil Il est possible de modifier le volume du réveil avec «Alarm volume) Minuteur Langue Variateur Affichage Gestion l alimentation de Minuteur avec compte à rebours (max. 100 min) English / Deutsch / Espanol / Francais / Portugese / Nederlands / Italiano/ Pyccknn / Svenska / Norske / Dansk / magyar / Cesky / slovensky / polski / Turkce / Suomi Allumer / mode économie d énergie Couleur / monochrome Éteindre automatiquement après M i n u t e u r d endormissement Mémoire tampon Météo Station radio locale Lecture Paramètres DLNA Égaliseur Reprise de lecture Mise à jour logiciel Paramètres d usine Réglage du minuteur d endormissement Paramétrage de la mémoire-tampon pour le streaming multimédia Définir la localité et l unité de température, activer/désactiver l affichage en mode veille. Réglage manuel selon la ville / le pays ou automatiquement Modes de lecture : répéter tous les titres / répéter un seul / lecture en ordre aléatoire (pour le centre multimédia) Renommer Normal/intermédiaire/Jazz/Rock/Soundtracks/Classique/Pop/Informations Activer/désactiver la reprise de lecture au démarrage de la radio Mise à jour du logiciel si une nouvelle version est à disposition Permet de rétablir les paramètres par défaut. Attention : tous les réglages et stations mémorisés seront perdus et doivent être de nouveau effectués. 36

37 Streaming DLNA et commande d application Utiliser un ordinateur comme serveur multimédia et effectuer un streaming de contenus audio par DLNA ou via la radio. Il est possible de streamer des fichiers au format MP3, WMA, WAV et AAC. UPnP S assurer que l ordinateur est connecté au même réseau que la radio. Ouvrir une plateforme adaptée à la fonction UPnP (par exemple Windows Media Player à partir de la version 11). Créer une liste de lecture et autoriser la fonction UPnP. Consulter le fichier d aide du logiciel (en appuyant par exemple sur F1) pour obtenir plus d informations sur le partage UPnP et sur d autres thèmes. Procéder de la même manière avec les smartphones ou tablettes à partir desquels l on souhaite streamer des fichiers : télécharger un logiciel de streaming adapté sur Google Play, connecter l appareil au réseau et ajouter les fichiers musicaux partagés à streamer. DLNA Le protocole DLNA sert également à streamer de la musique. Le protocole DLNA fonctionne sur Windows à partir de la version 7 et sur Windows Media Player à partir de la version 12. Tout d abord, ouvrir Paramètres système > Réseau et internet > Options de partage > Streaming de fichiers multimédia et ajouter la radio. Ensuite, démarrer Windows Media Player et autoriser la commande à distance de la radio. Remarque Pour le streaming depuis un smartphone ou une tablette, il est recommandé d utiliser des applications comme bubbleu-pnp ou Twonky Beam. Pendant le streaming DLNA, seuls le volume et la touche marche/arrêt sont utilisables sur la radio. Toutes les autres fonctions sont inactives. Pour pouvoir les utiliser de nouveau, déconnecter l ordinateur ou le smartphone. 37

38 Information sur le recyclage Appareils électriques et électroniques usagés Vous trouverez sur le produit l image ci-contre (une poubelle sur roues, barrée d une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2002/96/ CE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise au rebut correcte du produit usagé permet de préserver l environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles. Déclaration de conformité Fabricant : Chal-Tec GmbH, Wallstraße 16, Berlin, Allemagne. Ce produit est conforme aux directives européennes suivantes : 2011/65/UE (RoHS) 1999/5/CE (R&TTE) 38
