1 NÉMETORSZÁGBAN GYÁRTVA Használati útmutató TARTOZÉK-KÉSZLET KOMPRESSZORHOZ myhansecontrol.com myhansecontrol.com Felhasználóbarát útmutató ID: #05002 Eredeti használati útmutató

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt ALDI termékről. A ALDI-szerviz oldala Minden itt megadott információ elérhető a ALDI-szerviz oldaláról is; amelyet a következő weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

3 Tartalom Áttekintés...4 Használata...5 A csomag tartalma/részei...6 Általános tudnivalók... 7 Olvassa el és őrizze meg a használati útmutatót...7 Jelmagyarázat...7 Biztonság...8 Rendeltetésszerű használat... 8 Maradék kockázatok... 8 Biztonsági utasítások a sűrített levegős készülékek használatához... 9 Különleges biztonsági utasítások szórópisztoly és festékszóró pisztoly használatához...11 Kiegészítő biztonsági utasítások festékkel és lakkal végzett munkákhoz...11 Előkészítés...12 A tartozékkészlet és a szállítási csomag ellenőrzése A tartozékkészlet elemeinek csatlakoztatása a sűrített levegő ellátásra Tartozékkészlet használata Kerékfelfújó Kifújópisztoly Szórópisztoly szívóedénnyel Festékszóró pisztoly alumínium szívótartállyal Hibakeresés...17 Műszaki adatok Leselejtezés A csomagolás leselejtezése...18 A tartozékkészlet leselejtezése...18 Megfelelőségi nyilatkozat Dok./Rev.-Nr _ _Zubehoerset

4 4 A 1 B C 9 1 D E F

5 5 BG H

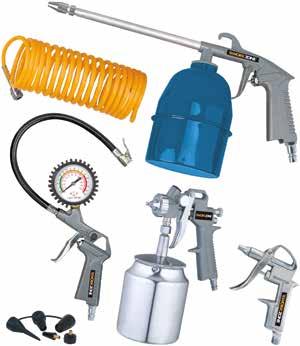

6 6 A csomag tartalma/részei Kerékfelfújó (A, B, C, D ábra) 1 Kar (szorítószelep) 15 Fúvóka 2 Szorítószelep 16 Ellenanya 3 Nyomásmérő 17 Permetezőcső 4 Légtelenítő szelep 18 Elsütő billentyű 5 Menetes csőcsatlakozó 19 Forgáspont 6 Elsütő billentyű 20 Szelepstift Szórópisztoly szívótartállyal (G ábra) 7 Adapter, 3 db 21 Menetes csőcsatlakozó 8 Köztes darab 22 Szívótartály 9 Univerzális szelep 23 Szellőzőnyílás Festékszóró pisztoly alumínium Kifújópisztoly (E ábra) szívótartállyal (H ábra) 10 Menetes csőcsatlakozó 24 Szabályozó csavar (festéksugár) 11 Elsütő billentyű 25 Festékmennyiség szabályozó csavar Tartozékok (F ábra) 26 Elsütő billentyű 12 Sűrített levegős spiráltömlő, 5 m 27 Menetes csőcsatlakozó 13 Gyorscsatlakozó 28 Alumínium szívótartály 14 Tömítőszalag, 1 tekercs 29 Fúvókatű 30 Hollandianya 31 Fúvókafej

7 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót A használati útmutató a kompresszor tartozék-készletéhez tartozik (továbbiakban mint tartozékkészlet ). Az útmutató fontos tudnivalókat tartalmaz az eszköz biztonságáról, használatáról és gondozásáról. A tartozékkészlet használata előtt alaposan olvassa el a használati útmutatót. Különösen a biztonsági utasításokat és figyelmeztetéseket vegye figyelembe. A használati útmutató utasításainak figyelmen kívül hagyása súlyos sérülésekhez vagy a tartozékkészlet károsodásához vezethet. Tartsa be a termék használatára vonatkozó helyi és nemzeti előírásokat. A használati útmutatót őrizze meg egy biztonságos helyen a későbbi használathoz. A használati útmutató a tartozékkészlethez tartozik. Ha továbbadja a tartozékkészletet, feltétlenül adja át a használati útmutatót is. Jelmagyarázat A használati útmutatóban, a tartozékkészleten és a csomagoláson a következő jelöléseket használtuk. Ez a jel az összeszereléssel, használattal kapcsolatos hasznos kiegészítő tudnivalókra hívja fel a figyelmet. Megfelelőségi nyilatkozat (lásd Megfelelőségi nyilatkozat fejezet): Az ilyen jellel ellátott áruk teljesítik az Európai Gazdasági Térség valamennyi vonatkozó közösségi előírását. Olvassa el a használati útmutatót. Viseljen védőszemüveget. Viseljen hallásvédő eszközt. A maximális üzemi nyomás 8 bar. A mellékelt sűrített levegős spiráltömlő hossza 5 m. 7

8 Biztonság Biztonság Rendeltetésszerű használat A tartozékkészletet kizárólag magánfelhasználók részére, barkácsoláshoz tervezték a következő célokra: A kerékfelfújó járműkerék felfújására és leengedésére alkalmas. A töltőnyomás felfújás utáni ellenőrzése a keréknyomásmérővel végezhető. A kifújópisztoly minden fajta kifújásra használható. A légmennyiség az elsütő billentyűn fokozatmentesen szabályozható. A szórópisztoly különösen zsírtalanításra, olajozásra, öblítésre, fertőtlenítésre, faás növényvédőszerek permetezésére alkalmas. A festékszórópisztoly háztartási és szakipari munkákhoz használható. Különösen kisebb felületekre, pl. javítómunkákhoz és a legkülönbözőbb ház körüli munkákhoz alkalmas. Minden egyéb felhasználási mód kifejezetten tilos, rendeltetésellenes használatnak minősül. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő sérülésekért, károkért nem vállal felelősséget. Lehetséges példák a rendeltetésellenes vagy hibás használatra: a tartozékkészlet rendeltetésétől eltérő célokra való alkalmazása; a használati útmutató biztonsági előírásainak és utasításainak, valamint a szerelési, használati, karbantartási és tisztítási utasításoknak a figyelmen kívül hagyása; a tartozékkészlet használatához szükséges különleges és/vagy általánosan érvényes balesetmegelőzési, foglalkozás-egészségügyi vagy biztonságtechnikai előírások figyelmen kívül hagyása; olyan tartozékok vagy pótalkatrészek használata, amelyek nem a tartozékkészlethez valók; a tartozékkészlet módosítása; a tartozékkészlet nem a gyártó vagy nem szakember általi javítása; a tartozékkészlet kereskedelmi, kis- vagy nagyipari használata; a tartozékkészlet kezelése vagy karbantartása olyan személyek által, akik nincsenek tisztában a használatával és/vagy nem ismerik a vele járó veszélyeket. Maradék kockázatok A rendeltetésszerű használat ellenére sem zárhatóak ki teljesen a nyilvánvaló, fennmaradó kockázatok. A festékszórópisztoly jellegéből adódóan az alábbi veszélyhelyzetek fordulhatnak elő: 8

9 Biztonság a permetsugár belélegzése nem rendeltetésszerű használat esetében. Biztonsági utasítások a sűrített levegős készülékek használatához Figyelem! A sűrített levegős szerszámok használata előtt olvassa el és értelmezze a kezelési és karbantartási útmutatót. Ne használja a készülékeket robbanásveszélyes környezetben, éghető folyadék, gáz vagy por közelében. A szerszámok szikrát gerjeszthetnek, amely meggyújthatja a port, a gőzöket. Szerszámcsere vagy -beállítás előtt feltétlenül válassza le a gépet a sűrített levegő ellátásról. Mindenképp engedje el az elsütő billentyűt (parancsberendezés) a nyomásellátás megszakadásakor (az ellátás lecsatlakoztatása vagy csatlakoztatása). A készülékek használata közben ne viseljen órát, gyűrűt, ékszert vagy laza ruházatot. Védje önmagát és környezetét alkalmas óvintézkedésekkel a balesetveszélytől. A megadott maximális üzemi nyomást nem szabad túllépni. A sűrített levegős készülékeket csak olyan vezetékre szabad csatlakoztatni, amelynél garantált a megengedett legnagyobb nyomás 10 %-nál nagyobb mértékű túllépésének megakadályozása, például a sűrítettlevegő vezetékbe épített nyomásszabályozó (nyomáscsökkentő) szeleppel, utánkapcsolt vagy beépített nyomáskorlátozó szeleppel. A sűrített levegő tömlőt hőtől, olajtól, éles szélektől tartsa távol. A készülék használata előtt mindig ellenőrizze a tömlőt. A készülékeket csak kompresszorral működtesse. Sűrített levegős palackok használata nem megengedett. Az excentrikus csiszolót tilos oxigénnel vagy más éghető gázzal üzemeltetni. Különben robbanást/tüzet okozhat. Viseljen védőszemüveget, hallásvédőt és védőkesztyűt. Semmi esetre se használja a sűrített levegős szerszámokat rendeltetésüktől eltérő célra. Ne engedjen gyermeket a sűrített levegős szerszámok közelébe. 9

10 Biztonság Soha ne irányítsa a sűrített levegős szerszámokat emberre vagy állatra. A csatlakoztatást csak gyorscsatlakozón keresztül szabad elvégezni. A javításhoz csak eredeti pótalkatrészeket használjon. A nem eredeti pótalkatrészek veszélyes sérüléseket okozhatnak. Karbantartó-, beállító- és javítómunka előtt vagy ha nem használja a készüléket, válassza le a sűrítettlevegő ellátásról. Csak kifogástalan állapotban használja a készüléket. Ha kétsége van a használattal kapcsolatban, kérjen tanácsot szakembertől. Javítást csak képesített szakember végezhet. Vegye figyelembe a készüléken megadott maximális üzemi nyomást. Ne használja a sűrített levegő vezetéket a készülék szállítására. Megfelelő ruhát viseljen. Ne viseljen bő ruházatot vagy ékszert. A mozgó elemektől tartsa távol haját, ruházatát, kesztyűjét. A mozgó részek becsíphetik a laza ruházatot, ékszert vagy a hosszú hajat. 10 Használjon személyi védőfelszerelést. Viseljen védőszemüveget. Csökkenti a sérülés kockázatát, ha a szerszám fajtájának megfelelő személyi védőfelszerelést visel: porvédő maszkot, csúszásmentes biztonsági lábbelit, védősisakot vagy hallásvédőt. Porral járó munkák esetén viseljen légzőmaszkot. Az alkalmas személyi védőfelszerelést és szükség esetén a porelszívóés/vagy porgyűjtő berendezéseket a használati területnek megfelelően válassza meg. Mindig legyen figyelemmel a munkaterületi környezeti hatásokra. Legyen figyelmes, ügyeljen arra, amit tesz, és megfontoltan lásson a szerszámmal végzendő munkához. Ne használja a készüléket, ha fáradt vagy ha kábítószer, alkohol, gyógyszer hatása alatt áll. A szerszám használata közben akár a pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet. Az első használat előtt ajánlott eligazítást kérni szakképzett személytől vagy szakértő szervtől a készülék veszélytelen használatáról. Magas munkanyomásnál visszacsapó erők keletkezhetnek, amelyek bizonyos körülmények mellett, tartós terheléssel veszélyt okozhatnak. Szúró sérülés veszélye keletkezik a szóró- és permetező készülékektől.

11 A kezelési útmutatót őrizze meg és mellékelje a termékhez annak átadásakor. Különleges biztonsági utasítások szórópisztoly és festékszóró pisztoly használatához A kezelő biztonsága Biztonság A véletlen, nem ellenőrzött beindítás elkerülése érdekében a húzókart úgy alakítottuk ki, hogy az elengedéskor rögtön visszaugrik az alapállásba. Így a gép működése azonnal befejeződik. Vegye figyelembe, hogy a nyomás teljes megszűnéséig még folyhat ki anyag a tartályból. Ne irányítsa a sugarat sem önmagára, sem más személyre vagy állatokra. Kövesse az anyag helyes kezelésének biztonsági utasításait. Az anyag megfelelő használatához olvassa el és kövesse a gyártó valamennyi biztonsági és kezelési utasítását. Tiltott felhasználási módok Ne használja a szerszámot robbanásveszélyes környezetben, ahol robbanékony anyagok találhatók (pl. gyúlékony folyadékok, gázok, főként festékpor vagy porfelhő). Ezen anyagok meggyulladhatnak a szerszám forró felületei miatt. Kiegészítő biztonsági utasítások festékkel és lakkal végzett munkákhoz Ne használjon ólomtartalmú festéket. A munka megkezdése előtt ellenőrizze, hogy a csiszolni kívánt festék tartalmaz-e ólmot. Az ólomtartalmú festékek pora mérgezést okozhat. Az, hogy a festék tartalmaz-e ólmot, egy speciális teszttel vagy egy ipari festéssel foglalkozó céggel megállapítható. Kétség esetén speciális, az ólomtartalmú finom por és gázok ellen porvédő maszk használata javasolt. Kérje ki szakember véleményét. A közönséges porvédő maszkok nem biztonságosak. Gyermekek és terhes nők ne tartózkodjanak olyan helyiségben, amelyben festéket és lakkot használnak. 11

12 Előkészítés A munkálatok közben ne egyen, igyon vagy dohányozzon. Mielőtt eszik, iszik vagy dohányzik, mossa meg a kezét. Ne hagyjon ételt vagy kinyitott italt a készülék közelében, mert fennáll a porlerakódás veszélye. Tartsa be a felhasználandó anyag összes gyártói alkalmazási és feldolgozási utasítását a porlasztott vagy szórt bevonóanyagok tűz- és/ vagy robbanásveszélye miatt. A porlasztott vagy szórt bevonóanyagok veszélyeztethetik az egészséget. Viseljen minden védőfelszerelést és vegye figyelembe a kiválasztott bevonóanyag feldolgozási előírásait. Szóró és permetező készüléket az egészségügyi, tűz- és robbanási kockázatok miatt csak jól szellőző területen használjon. Kövesse az egyéb vonatkozó dokumentumokat és iratokat is, pl. a kiválasztott bevonóanyag adatlapját. Előkészítés A tartozékkészlet és a szállítási csomag ellenőrzése 1. Vegye ki a tartozékkészletet és az alkatrészeket a csomagolásból. 2. Ellenőrizze, hogy nincs-e sérülés a tartozékkészleten vagy bármely részén. Ha igen, ne használja. Ez esetben keresse fel a vásárlás helyszínét vagy amennyiben az megfelelőbb, forduljon a gyártóhoz a jótállási adatlapon megadott szervizcímen. 3. Ellenőrizze a szállítás teljességét (lásd. A, B, E, F, G és H ábrák). A tartozékkészlet elemeinek csatlakoztatása a sűrített levegő ellátásra FIGYELMEZTETÉS! Sérülésveszély! Ha teljes nyomáson kellene leválasztani a készüléket a tengelykapcsolóról, feltétlenül tartsa meg a sűrített levegő vezetéket. A sűrített levegős szerszámok csatlakoztatás, ill. leválasztása előtt csökkentse a kompresszor nyomáscsökkentőjével a nyomást. A tartozékkészlet elemeit úgy csatlakoztassa a sűrített levegő vezetékre, hogy a sűrített levegős spiráltömlő 12 gyorscsatlakozóját 13 a csatlakoztatásra váró készülék menetes csőcsatlakozójába 5 / 10 / 21 / 27 dugja (lásd A, E, F, G, H ábra). 12

13 Tartozékkészlet használata Tartozékkészlet használata Kerékfelfújó FIGYELMEZTETÉS! Sérülésveszély! A kerék felfújása után benzinkúton vagy járműjavító műhelyben kalibrált mérőműszerrel a lehető leghamarabb ellenőrizze a keréknyomást. Biztosítsa, hogy a maximális üzemi nyomás ne lépje túl a 8,5 bart. Kerékfújó használata A mellékelt adapterek a szorítószelepre szereléshez szükségesek és kerti-, valamint más tömlőtermékekhez alkalmasok. Az univerzális szelek közvetlenül a szorítószelepre kapcsolható. 1. Csatlakoztassa össze a kerékfelfújót a sűrített levegő ellátással úgy, hogy a sűrített levegő tömlőt a kerékfelfújó menetes csőcsatlakozójához 5 csatlakoztatja (lásd A ábra, valamint A tartozékkészlet elemeinek csatlakoztatása a sűrített levegő ellátásra című fejezet). 2. Tartsa lenyomva a szorítószelep karját 1 és dugja be a köztdarabot 8 vagy az univerzális szelepet 9 a szorítószelepbe 2 (lásd. B, C és D ábrák). 3. Engedje el a kart, hogy rögzítse a közdarabot, ill. az univerzális szelepet. 4. Szükség esetén tegyen adaptert 7 a közdarabra. Nyomja ehhez a közdarabot erős nyomással, kattanásig a kiválasztott adapterbe és úgy, hogy síkban legyen az adapter szélével. 5. Ferdén húzza ki a közdarabot az adapter cseréjéhez. 6. Tegye az adaptert, ill. az univerzális szelepet a töltendő tárgy szelepére. 7. Húzza meg az elsütő billentyűt 6 a töltés megkezdéséhez (lásd A ábra). 8. A töltőnyomás nyomásmérőről 3 leolvasására engedje el a elsütő billentyűt. 9. Nyissa ki a légtelenítő szelepet, ha túl sok a levegő (túl magas a nyomás) a töltendő tárgyban. Ettől eltávozik a levegő és csökken a nyomás. Kifújópisztoly FIGYELMEZTETÉS! Sérülésveszély! Kifújó munkánál mindig viseljen porvédő maszkot és szemvédőt. Ne irányítsa a levegősugarat személyekre vagy állatokra. Biztosítsa, hogy a maximális üzemi nyomás ne lépje túl a 8 bart. 13

14 Tartozékkészlet használata Kifújópisztoly használata 1. Csatlakoztassa össze a kifújópisztolyt a sűrített levegő ellátással úgy, hogy a sűrített levegő tömlőt a kifújópisztoly menetes csőcsatlakozóba 10 csatlakoztatja (lásd E ábra, valamint A tartozékkészlet elemeinek csatlakoztatása a sűrített levegő ellátásra fejezet). Húzza meg az elsütő billentyűt 11 a kifújópisztoly beindítására. Szórópisztoly szívóedénnyel A szórópisztoly például gépjármű-, mezőgazdasági és magáncélra használható. A porlasztás intenzitása és az anyagmennyiség a szórófúvókával szabályozható. Az elsütő billentyű erősebb vagy enyhébb húzásával szabályozható a légfelhasználás. Védje önmagát és környezetét alkalmas óvintézkedésekkel a balesetveszélytől. A szórópisztoly használata közben viseljen védőmaszkot. Favédő anyag és növényvédőszer permetezésekor különleges védőmaszkot kell viselni. Érdeklődjön a szer vásárlásakor a szükséges óvintézkedésekről. Kövesse a termékhez mellékelt speciális utasításokat. Külön kérésre listát bocsátanak rendelkezésre a szóró vagy permetező eszköz gyártásakor felhasznált anyagokról, hogy ellenőrizhető legyen a felhasznált bevonóanyaggal való összeférhetősége. A szórópisztoly használata FIGYELMEZTETÉS! Egészségügyi veszély! Biztosítsa, hogy ne legyen eltömődve a szívótartály szellőzőnyílása. A szellőzőnyílásnak mindig nyitva kell lennie. Ha a szellőzőnyíláson át sűrített levegő vagy tisztítószer távozik, szakítsa meg a szórópisztollyal végzett munkát és keresse meg a hiba okát. Ne töltse egészen tele a szívótartályt, ha kedvezőtlen helyzetben kell permeteznie. Különben a permetezőszer a szellőzőnyíláson keresztül kifolyhat. Biztosítsa, hogy a maximális üzemi nyomás ne lépje túl a 8 bart. 1. A szívótartályt 22 az óramutató járásával megegyező irányban csavarja le a szórópisztolyról. 2. Töltse fel permetező folyadékkal a szívótartályt. 3. Csavarozza a szívótartályt az óramutató járásával ellenkező irányban. 4. Csatlakoztassa össze a szórópisztolyt a sűrített levegő ellátással úgy, hogy a sűrített levegő tömlőt a szórópisztoly menetes csőcsatlakozójához 21 csatlakoztatja (lásd G ábra, valamint A tartozékkészlet elemeinek csatlakoztatása a sűrített levegő ellátásra fejezet). 14

15 Tartozékkészlet használata 5. Állítsa be a szívóteljesítményt, ill. a permetezendő anyagmennyiséget úgy, hogy meglazítja az ellenanyát 16 és forgatással beállítja a permetezőcső 17 fúvókáját Majd rögzítse a beállítást az ellenanyát úgy, hogy addig csavarozza, amíg síkban nem lesz a fúvókával. 7. Az elsütő billentyű 18 erősebb vagy gyengébb húzásával változtathatja a levegő beengedését. A szórópisztoly karbantartása Minden használat után gondosan tisztítsa meg a pisztolyt, különösen a szívócsövet, a permetezőcsövet 17 és a fúvókát 15 (lásd G ábra). Tisztításhoz töltsön megfelelő tisztítószert a szívótartályba 22 és kis nyomás mellett öblítse át. Permetezzen közben zárt tartályba, hogy felfogja a tisztítószert és ne keletkezzen felesleges góz. Ne merítse teljesen a tisztítószerbe a pisztolyt, mert megtámadhatja és tönkreteheti a tömítéseket. Minden tisztítás után olajozza meg a szelepstiftet 20 és a elsütő billentyű forgáspontját 19. Száraz helyiségben tárolja a szórópisztolyt. A tisztítófolyadékot ne engedje a csatornahálózatba, hanem szállítsa veszélyesanyag tárolóba. Festékszóró pisztoly alumínium szívótartállyal Külön kérésre listát bocsátanak rendelkezésre a szóró vagy permetező eszköz gyártásakor felhasznált anyagokról, hogy ellenőrizhető legyen a felhasznált bevonóanyaggal való összeférhetősége. A gyártó javaslata, hogy a festékszóró pisztollyal végzett munkához 6 mm átmérőjű sűrített levegő tömlőt használjanak. Az ajánlott szórótávolság kb cm. A festékszóró pisztoly használata 1. Csavarozza az alumínium szórótartály tetejét 28 az óramutató járásával ellenétes irányban a tartály kinyitásához. 2. Töltsön festéket az alumínium szívótartályba. 3. Tegye az alumínium szórótartály tetejét a tartályra és csavarozza az óramutató járásának irányába a tartály bezárására. 15

16 Tartozékkészlet használata 4. Csatlakoztassa össze a festékszóró pisztolyt a sűrített levegő ellátással úgy, hogy a sűrített levegő tömlőt a festékszóró pisztoly menetes csőcsatlakozóhoz 27 csatlakoztatja (lásd H ábra, valamint A tartozékkészlet elemeinek csatlakoztatása a sűrített levegő ellátásra fejezet). 5. Állítsa be a kompresszor nyomáscsökkentőjén a megfelelő levegőnyomást. Vegye figyelembe a festékgyártó előírásait. A túl magas munkanyomás az anyag erős finomeloszlását és a folyadék gyors elpárolgását eredményezi. A felület érdes és rossz tapadású lesz. Az alacsony munkanyomás nem porlasztja megfelelően az anyagot. A felület hullámos lesz és cseppnyomok keletkeznek. 6. Húzza meg a elsütő billentyűt 26 a festékszóró pisztoly elindításához. 7. Tartsa a szórópisztolyt a felülettől egyforma távolságra és azzal párhuzamosan. A távolság folytonos változtatása egyenetlen festékfelvitelt okoz. 8. A szabályozó csavarral 24 válassza meg a festéksugár fajtáját: Körsugár: kisebb felületek, sarkok, élek Lapos sugár: nagyobb függőleges vagy vízszintes felületek 9. A festékmennyiség szabályozó csavarral 25 szabályozza a festék mennyiségét. Fúvókacsere FIGYELMEZTETÉS! Sérülésveszély! Mielőtt eltávolítja a fúvókát a festékszóró pisztolyról, feltétlenül válassza le a festékszóró pisztolyt a sűrített levegő ellátásról. Csavarozza ki a festékmennyiség szabályozó csavart 25. Hátrafelé húzva vegye ki a fúvókatűt 29. Csavarozza ki a hollandanyát 30. Vegye le a fúvókafejet 31. Alkalmas hatlapú kulccsal oldja meg a fúvókát. Minden alkatrészt fordított sorrendben szereljen be. A festékszóró pisztoly karbantartása FIGYELMEZTETÉS! Egészségügyi veszély! Ne használjon szénhidrogén-, halogén tartalmú oldószert, triklórmetilt, etilklórt stb., mert kémiai reakcióba léphetnek a festékszóró pisztoly néhány anyagával és veszélyes reakciók jöhetnek létre. Ne tegye teljesen oldószer fürdőbe a festékszóró pisztolyt. Festés után azonnal és gondosan tisztítsa meg és ápolja le a festékszóró pisztolyt. A tisztítófolyadékot ne engedje a csatornahálózatba, hanem szállítsa veszélyesanyag tárolóba. Ha tisztítás közben eltávolítja a fúvókát, zsírral vékonyan kenje be a menetet, de ne használjon szilikon tartalmú kenőanyagot. 16

17 A fúvóka és a fúvókatű kopó alkatrészek, ezért gondoskodjon tartalékról. Száraz helyiségben tárolja a festékszóró pisztolyt. Hibakeresés Hibakeresés Probléma Lehetséges ok Hibaelhárítás A festéksugár megszakad vagy lökésszerűen szór. Túl kevés a festék az alumínium szívótartályban. Töltsön bele festéket. Nem egyenletes a szóráskép. Cseppek keletkeznek. Egyenetlen a festék eloszlása. Ferdén tartja a festékszóró pisztolyt. Laza vagy sérült a fúvóka. Eltömődött a festékszóró pisztoly. Túl nagy a festék viszkozitása. Nyílás eltömődött az alumínium szívótartály körül. Elkopott a tűtömítés. Túl alacsony az üzemi nyomás. A légfej elszennyeződött vagy sérült. Festék ragadt a fúvókára. A fúvókatű megrongálódott. Túl alacsony a munkanyomás. Túl nagy a festék viszkozitása. Túl magas a munkanyomás. A festék eltömíti a légfejet és a fúvókát. Tartsa más szögben a festékszóró pisztolyt. Rögzítse a fúvókát, ill. cserélje ki, ha sérült. Tisztítsa meg a festékszóró pisztolyt. Csökkentse a festék viszkozitását. Távolítsa el a dugulást. Cserélje ki a tűtömítést. Növelje az üzemi nyomást. Tisztítsa meg vagy cserélje ki a légfejet. Tisztítsa meg a fúvókát. Cserélje ki a teljes fúvókakészletet. Növelje a munkanyomást. Csökkentse a festék viszkozitását. Csökkentse a munkanyomást. Tisztítsa meg a légfejet és a fúvókát. 17

18 Műszaki adatok Műszaki adatok Modell: RP8031 Cikkszám: Kerékfelfújó: Üzemi nyomás: Javasolt tömlőátmérő: Kifújató pisztoly: Üzemi nyomás: Javasolt tömlőátmérő: Szórópisztoly szívótartállyal: Szívótartály űrtartalom: Üzemi nyomás: Javasolt tömlőátmérő: Festékszóró pisztoly alumínium szívótartállyal: Fúvókaátmérő szabványos: Szívótartály űrtartalom: Üzemi nyomás: Javasolt tömlőátmérő: Leselejtezés A csomagolás leselejtezése 3 4 bar; max. 8,5 bar 6 mm max. 6,3 bar / 90 psi 3 4 bar; max. 8 bar 6 mm 1,86 kg 1 l 3 4 bar; max. 8 bar 6 mm 1,5 mm 1 l 3 4 bar; max. 8 bar 6 mm A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. A tartozékkészlet leselejtezése A tartozékkészlet leselejtezésekor tartsa be az adott ország előírásait. 18

19 Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat 19

20 HU Származási hely: Kína Gyártó: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR ANIF AUSTRIA ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu A FOGYASZTÁSI CIKK TÍPUSA: RP /2017 3ÉV JÓTÁLLÁS
