1 C 0 TV Kezelési útmutató Nagy képfelbontású plazma televízió Modell sorszám TH-37PV500E TH-42PV500E TH-50PV500E Egy kép a bemutatott illusztráció. A fenti talapzat külön megvásárolható kiegészítő. Kérjük, olvassa el ezt az útmutatót, mielőtt készülékét használatba venné, és őrizze meg jövőbeni tájékozódáshoz. Magyar TQB0E0169Q-2

2 Üdvözöljük Kedves Panasonic vásárló, Reméljük, hogy hosszú évekig fogja élvezni az új TV-jét. A Gyors Használatbavételi Segédlet c. fejezet, az útmutató elején, segíti Önt, hogy olyan gyorsan használatba vegye a TV-t, amilyen gyorsan csak lehet. Azonban ajánljuk, hogy olvassa el a teljes kézikönyvet, és segítségével fedezze fel a Plazma TV számtalan szolgáltatását. Tartalom Fontos biztonsági tudnivalók... 3 Biztonsági óvintézkedések... 4 Karbantartás... 5 Tartozékok... 6 Az elemek beillesztése a távvezérlőbe... 6 Kábelrögzítési utasítások... 7 Az elülső fedél kinyitása... 7 Gyors Használatbavételi Segédlet... 8 Az alapvető kezelőszervek: előlap és távvezérlő A képernyőkijelzés használata Képmenü Hangmenü Beállítás Hangolás Áttekintés Hangolás Program szerkesztés Program csatorna hozzáadás / törlés Program csatorna mozgatás Program csatorna hangolás Program csatorna átnevezése Program csatorna letiltás A hangrendszer módosítása egy csatornánál Program információ másolás felvevő készülékre.. 17 Hangolás Automatikus hangolás (ATP) Hangolás Kézi hangolás Kézi hangolás (az előlapon keresztül) Q-Link Képméretarány beállítás Több ablak PC üzemmód Kártyaműveletek Állókép Videomagnó / DVD működtetés Teletext működtetés Csatlakoztatás A fejhallgató / AV3 csatlakozók illesztése Az audió kimeneti csatlakozók illesztése Az AV1 / 2 / 4 Scart csatlakozók illesztése A bemeneti Komponens csatlakozók illesztése A HDMI bemeneti csatlakozó használata A PC bemeneti csatlakozó használata Hibaelhárítás Scart és S-videó aljzat információ Megjeleníthető bemeneti jeltípusok Műszaki adatok Ez a termék olyan szerzői jogvédelmi technológiát alkalmaz, amelyet az Egyesült Államok szabadalmai és más, a szellemi termékekre vonatkozó szerzői jogok védenek, amelyeket a Macrovision Corporation és más szerzői jogtulajdonosok birtokolnak. Ennek a szerzői jogvédelemnek a használatát a Macrovision Corporationnek jóvá kell hagynia, és otthoni, illetve más, korlátozott felhasználásra vonatkozik, hacsak a Macrovision Corporation másképp nem rendelkezik. A készüléket tilos szétszerelni vagy átalakítani. U. S. patent No. 4,907,093. 2

3 Fontos biztonsági tudnivalók FIGYELMEZTETÉS 1) A tűzveszéllyel vagy áramütés kockázatával járó rongálódás elkerülése érdekében ne tegye ki a készüléket csöpögő vagy fröcskölő víz hatásának. Ne helyezzen vízzel vagy folyadékkal töltött edényt (mint pl. váza, pohár, kozmetikumok stb.) a készülék tetejére (illetve a fölötte lévő polcra stb.) 2) Az áramütés elkerülése érdekében ne távolítsa el a készülék burkolatát. A készülék belseje nem tartalmaz felhasználó által javítható részeket. Bízza a javítást képzett szakemberre. 3) Ne távolítsa el a földelő érintkezőt a tápcsatlakozó dugójáról. A készüléket hárompólusú földelt tápcsatlakozóval látták el. Ez a csatlakozóval csak megfelelően földelt konnektorba illik. Ez biztonsági funkció. Ha nem bírja behelyezni a dugót a konnektorba, hívjon villanyszerelőt. Ne hatástalanítsa a földelt csatlakozó földelését. FIGYELEM 1) Ezt a készüléket a mágneses terektől viszonylag mentes környezetben történő használatra szánták. Ha a készüléket erős elektromágneses terek forrása közelében, vagy olyan helyen használják, ahol az elektromos zaj átfedheti a bemeneti jeleket, a kép és a hang ingadozhat, illetve zavar jelenhet meg például zaj formájában. A készülék megrongálódásának elkerülése érdekében tartsa távol erős elektromágneses terek forrásaitól. 2) Az előlapon belül végbemenő elektrosztatikus kisüléstől a képernyő pillanatnyilag vibrálhat. Ez nem meghibásodás. A képernyő rövid idő elteltével visszaáll normál állapotba. Az áramütés elkerülése érdekében ellenőrizze, hogy a hálózati tápkábel földelő érintkezője megfelelően csatlakozik-e. Védjegyek ismertetése A VGA az International Business Machines Corporation védjegye. A Macintosh az Apple Computer, USA bejegyzett védjegye. Az S-VGA a Video Electronics Standards Association bejegyzett védjegye. Annak ellenére, hogy esetleg nem került külön említésre cég, illetve termék védjegye, az adott védjegyeket tiszteletben tartottuk. Az SD logó egy védjegy. A HDMI, a HDMI embléma és a High-Defi nition Multimedia Interface a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei. FIGYELEM: Jelenség Utóképek jelennek meg ABCDEF Ellenőrzés Ne hagyja, hogy hosszú ideig állóképet mutasson a képernyő, mivel ez maradandó utóképet eredményezhet a plazma-televízió képernyőjén. Állóképek például a következők: emblémák, videojátékok, számítógépes játékok, teletext és 4:3 üzemmódban megjelenített képek. Ha nincs jelforrás, a készülék felhasználói beavatkozás nélkül, automatikusan elindítja a Panasonic képernyőkímélőt, a képernyő károsodásának megelőzése érdekében. Megjegyzés: Az állókép-megjelenítés eredményeképpen a plazma-televízión létrejövő maradandó utókép nem minősül működésbeli meghibásodásnak, így nem garanciális. Ez a termék nem alkalmas állóképek hosszú ideig tartó megjelenítésére. 3

4 4 Biztonsági óvintézkedések FIGYELMEZTETÉS Beállítás Ezt a plazma-televíziót kizárólag az alábbi opcionális kiegészítőkkel lehet használni. A más típusú opcionális kiegészítőkkel történő használat bizonytalan működéssel járhat, ami személyi sérülést is okozhat. (Az alábbi kiegészítők mindegyikét a Matsushita Electric Industrial Co., Ltd. gyártja.) Talapzat...TY-ST42PX500 (TH-37PV500E, TH-42PV500E), TY-ST50PX500 (TH-50PV500E) Bemutató állvány...ty-s37px500w (TH-37PV500E), TY-S42PX500W (TH-42PV500E), TY-S50PX500W (TH-50PV500E) Fali konzol (függőleges)...ty-wk42pv3w Fali konzol (állítható szögű)...ty-wk42pr2w Mindig szakképzett szerelővel végeztesse az üzembe helyezést. Soha ne tegye a plazma-televíziót egyenetlen vagy labilis felületre. A plazma-televízió leeshet, vagy eldőlhet. Ne tegyen tárgyakat a plazma-televízió tetejére. Ha víz folyik a plazma-televízió belsejébe, vagy idegen tárgyak kerülnek bele, rövidzárlat keletkezhet, ami tüzet, illetve áramütést okozhat. Ha idegen tárgyak kerültek a plazma-televízió belsejébe, kérjük, lépjen kapcsolatba a legközelebbi Panasonic kereskedővel. Szellőztetést a szellőztetési nyílások lefedésével nem szabad akadályozni olyan tárgyakkal mint pl.újsággal, abrosszal vagy függönnyel. Ha talapzatot (opcionális kiegészítő) használ, hagyjon legalább 10 cm szabad helyet fölül, a bal és a jobb oldalon, legalább 6 cm-nyit alul és legalább 7 cm-nyit hátul. Ha egyéb telepítési módot alkalmaz, hagyjon legalább 10 cm szabad helyet fölül, alul, a bal és a jobb oldalon, és legalább 1,9 cm-nyit hátul. Ne telepítse a terméket olyan elektronikus berendezések közelébe, amelyek könnyen fogadják az elektromágneses hullámokat. Ez zavart okozhat a kép, hang stb. visszaadásában. Különösképpen a videoberendezéseket tartsa távol a terméktől. Az apróbb alkatrészeket, csomagolóanyagokat és műanyag lapokat tartsa távol a kisgyermekektől, mert véletlenül lenyelhetik azokat. A plazma-televízió használata A plazma-televízió V~, 50/60 Hz feszültséggel működik. Ne zárja el a szellőzőnyílásokat. Ez a plazma-televízió túlmelegedéséhez vezethet, ami tüzet, vagy a készülék megrongálódását okozhatja. Ne tegyen idegen tárgyakat a plazma-televízió belsejébe. Ne dugjon fémtárgyakat, vagy gyúlékony tárgyakat a szellőzőnyílásokba, illetve ne ejtse azokat a plazma-televízióra, mivel ez tüzet vagy áramütést okozhat. Ne távolítsa el, illetve módosítsa bármilyen módon a készülék burkolatát. A plazma-televízió belsejében magasfeszültség uralkodik, ami súlyos áramütést okozhat. Ellenőrzés, beállítás, illetve javítás tekintetében kérjük, lépjen kapcsolatba a legközelebbi Panasonic kereskedővel. Gondoskodjon könnyű hozzáférésről a töltési kábel dugójához. Szorosan dugja be a tápkábel dugóját a konnektorba ütközésig. Ha a dugó nincs teljesen bedugva, túlmelegedhet, ami tüzet okozhat. Ha a dugó sérült, illetve a konnektor meglazult, tilos őket használni. Nedves kézzel ne fogja meg a tápkábel dugóját. Ez áramütést okozhat. Ne tegyen a hálózati tápkábelre semmit, amitől megsérülhet. A tápkábel kihúzásakor mindig a dugót fogja meg, ne magát a kábelt. A tápkábelt óvja a sérülésektől. Ne módosítsa, helyezzen rá nehéz tárgyakat, melegítse, tegye forró tárgyak közelébe, csavarja, illetve hajlítsa túlzottan, vagy húzza. Mindezek tüzet és áramütést okozhatnak. Ha a tápkábel megsérül, javíttassa meg a legközelebbi Panasonic kereskedővel. Ha a plazma-televíziót huzamosabb ideig nem használják, húzza ki a tápkábel dugóját a konnektorból.

5 Biztonsági óvintézkedések Ha probléma merülne fel használat közben Ha probléma merül fel (például nincs kép vagy hang), illetve ha füst vagy furcsa szag távozik a plazma-televízió belsejéből, azonnal húzza ki a tápkábel dugóját a konnektorból. A plazma-televízió ilyen állapotban történő használata tüzet vagy áramütést okozhat. Miután megbizonyosodott arról, hogy nem füstöl tovább a készülék, lépjen kapcsolatba a legközelebbi Panasonic kereskedővel a szükséges javítások elvégzése érdekében. Ne kísérletezzen a plazma-televízió javításával, mivel ez rendkívül veszélyes. Ha víz vagy idegen tárgyak jutottak a plazma-televízió belsejébe, a készüléket elejtik, illetve ha annak burkolata megsérül, azonnal húzza ki a tápkábel dugóját a konnektorból. Rövidzárlat történhet, ami tüzet okozhat. A szükséges javítások tekintetében kérjük, lépjen kapcsolatba a legközelebbi Panasonic kereskedővel. FIGYELEM! A plazma-televízió használata közben Ne tegye kezét, arcát vagy más tárgyakat a plazma-televízión lévő szellőzőnyílások közelébe. A szellőzőnyílásokon keresztül forró levegő távozik, és a plazma-televízió teteje forró. Ne tegye a kezét vagy arcát, illetve más, meleget nem tűrő tárgyakat a nyílás közelébe, mivel ez égési sérülést vagy azok alakváltozását okozhatja. A plazma-televízió áthelyezése előtt oldjon minden kábelcsatlakozást. Ha a plazma-televíziót úgy mozgatják, hogy még csatlakozik hozzá kábel, a kábelek megsérülhetnek, ami tüzet vagy áramütést okozhat. Bármilyen tisztítás végzése előtt a biztonság érdekében húzza ki a tápkábel dugóját a konnektorból. Ennek hiányában áramütés történhet. Rendszeresen tisztítsa a tápkábelt, nehogy por rakódjon a felületére. Ha por rakódik a tápkábel dugójára, az így keletkező páralecsapódás megrongálhatja a szigetelést, ami tüzet is okozhat. Húzza ki a tápkábel dugóját a konnektorból, és száraz ruhával törölje le a vezetéket. Ez a plazma-televízió infravörös sugárzást bocsát ki, ami zavarhatja más infravörös hírközlési berendezések működését. Telepítse az infravörös vevőkészüléket a plazma-televízió által kibocsátott vagy visszavert fénytől távoli helyen. Karbantartás A kijelző-panel előlapjának felületét különleges bevonattal látták el. A panel felületét óvatosan törölje le kizárólag tisztítókendő, vagy puha, nem szöszölő ruha használatával. Ha a felület erősen szennyezett, törölje le puha, nem szöszölő ruhával, amelyet előzőleg tiszta vízbe, vagy kevés semleges mosogatószert tartalmazó vízbe mártottak, majd ugyanolyan típusú száraz ruhával törölje szárazra a felületet. Ne karcolja, vagy üsse meg a panel felületét körömmel vagy más kemény tárgyakkal, mivel ezzel megrongálhatja a felületét. Továbbá ne hozza érintkezésbe olyan illó anyagokkal, mint például a rovarirtó spray, oldószerek vagy hígító, mivel ezek súlyosan megrongálhatják a felületét. Ha a burkolat elszennyeződik, törölje le puha, száraz ruhával. Ha a burkolat felülete erősen szennyezett, mártsa a ruhát egy kevés semleges mosogatószert tartalmazó vízbe, majd csavarja ki. Használja ezt a ruhát a burkolat letörléséhez, majd törölje szárazra egy száraz ruhával. Ne engedje, hogy bármilyen mosogatószer közvetlen érintkezésbe kerüljön a plazma-televízió felületével. Ha vízcseppek jutnak a készülék belsejébe, működési zavart okozhatnak. Ne hozza érintkezésbe olyan illó anyagokkal, mint például a rovarirtó spray, oldószerek vagy hígító, mivel ezek súlyosan megrongálhatják a burkolat felületét, vagy a bevonat leválását okozhatják. Továbbá ne hagyják huzamosabb ideig érintkezésben gumiból vagy PVC-ből készült tárgyakkal. 5

6 TV Tartozékok Ellenőrizze, hogy megvannak-e az ábrázolt tartozékok és tételek Kezelési útmutató kézikönyv Távvezérlő (N2QAKB000060) Hálózati tápkábel A Pán-Európai garancia C 0 Elemek a távvezérlőhöz (2 db R6 (UM3) méretű) Ferritmag (kis méretű) 1 Ferritmag (nagy méretű) 1 Kábelrögzítő kapocs 2 A ferritmag felszerelése (kis méretű) Lásd a 38. oldalt. Nyissa ki A ferritmag felszerelése (nagy méretű) Lásd a 41. oldalt. Nyissa ki Húzza vissza a füleket. (két helyen) Nyomja át a kábelt és zárja le. Húzza vissza a füleket. (két helyen) Nyomja át a kábelt és zárja le. Az elemek beillesztése a távvezérlőbe Húzza és tartsa ott a kapcsot, majd nyissa ki az elem-fedelet. R6 (UM3) méretű elem Helyezze be az elemeket - figyeljen a helyes polaritásra ( + és -). Helyezze vissza a fedelet. Győződjön meg arról, hogy az elemek a helyes irányban legyenek beillesztve. Ne keverje össze a régi elemeket új elemekkel. Távolítsa el a régi, lemerült elemeket azonnal. Ne keverjen különböző típusú elemeket, azaz alkálit és mangánt, vagy használjon tölthető (Ni-Cd) akkumulátorokat. 6

7 Kábelrögzítési utasítások Kábelfedél Hálózati tápkábel Eltávolítás 1. Nyomja le a kapcsokat és kissé húzza maga felé a fedelet, hogy kioldja a körmöket (2 ponton). 2. Lassan húzza ki lefelé haladva. Beillesztés Kábelrögzítő kapocs Nyitás Zárás Rögzítés: Kábelrögzítő kapocs Kattanásig nyomva rögzítse. oldás: 1. Helyezze be a körmöket (2 ponton) az alsó végén. 2. Kattanásig nyomja be a kampót. Hajtsa le, miközben a nyelvet húzza. Megjegyzés: Hogy elkerülje a képernyőn megjelenő interferenciát, ne fogja egy kötegbe az RF kábelt és a hálózati kábelt. A talapzat használatához Szerelje fel a szalagokat. Illessze a szalagok végét az alapban lévő nyílásba. A szalag rögzítése Rögzítés Csatlakoztatása a kábeleket. Példa a csatlakoztatott kábelek vezetésére Hálózati tápkábel Szalag Rögzítéshez. A rögzítés kioldásához Húzza le. Tartsa lenyomva a pöcköt. Szalag Kábelrögzítő kapocs Rögzítőszalag Az elülső fedél kinyitása Nyissa fel a fedelet a PULL feliratú, alsó részénél. 7

8 Gyors Használatbavételi Segédlet 1 Csatlakoztatási és beállítási opciók Kérjük bizonyosodjon meg arról, hogy az egység le van választva a hálózatról, mielőtt bármilyen vezetéket csatlakoztat vagy leválaszt. BELTÉRI VEVÖEGYSÉG RF kábel (Nem szállított) AV AUDIO AUDIO COMPONENT VIDEO L L Y AUDIO IN R R PB PR Scart kábelek (Nem szállított) RGB VIDEO AV1 AV2 AV4 VIDEO S VIDEO RGB VIDEO S VIDEO RF kábel (Nem szállított) Videomagnó / DVD felvevő VAGY Dugja be az antennát és csatlakoztassa a kiegészítő eszközt. 2 Csatlakoztassa a hálózati csatlakozódugót a fali aljzatba. Nyomja meg a [ ] kapcsolót a TV készüléken, hogy bekapcsolja a készüléket. Hogy a TV készüléket készenléti üzemmódba kapcsolja, nyomja meg a gombot a távvezérlőn. A TV készülék bekapcsolható a gomb ismételt megnyomásával, ha az készenléti üzemmódban volt. Megjegyzés: Ez a TV mindaddig fogyaszt valamennyi energiát, ameddig a hálózati csatlakozódugó be van dugva fali aljzatba. Hálózati visszajelzés Készenlét : Piros Be : Nem világít Távvezérlő jelérzékelő C 0 TV C.A.T.S. érzékelő A Plazma C.A.T.S. (Contrast Automatic Tracking System) automatikusan érzékeli a környezeti fényviszonyokat, és azoknak megfelelően módosítja a fényerő és a gradáció értékét az optimális kontraszt érdekében. A C.A.T.S. akkor aktív, amikor a Egyedi beállítások Auto értékre van állítva. Lásd a 12. oldalt. 8

9 Gyors Használatbavételi Segédlet 3 Válassza ki az országát. Belgium, Svájc és Kelet-Európa esetén válassza ki a kívánt nyelvet. Ha kézi hangolást kíván végrehajtani, akkor nyomja meg a Zöld gombot. Lásd a 19. oldalt. Zöld Land Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgien Schweiz ELLADA Polska Česká republika Nyomja meg a Piros gombot, hogy elindítsa az ATP-t (Automatikus hangolást). Piros Magyarország E.Eu Start ATP Suchlauf Abbruch C 0 Az ATP elkezdődik, meghatározza és tárolja az adóit. Ha egy kompatibilis felvevő készülék van csatlakoztatva a megfelelő Scart aljzathoz, akkor a program adatot a Q-Linken keresztül letölti a készülékbe. Lásd a 20. oldalt CH12 AMÜKÖDIK AZ ATP KERESÉS : KÉRJÜK VÁRJON 02 99:21 41 lépés TV 4 Letöltés TV-ről videomagnóra vagy DVD felvevőre Ha egy Q-Link, NEXTVIEWLINK vagy kompatibilis felvevő készüléket csatlakoztatott egy Scart aljzatához a 2. lépés megkezdése előtt, akkor a program információt letölti abba a készülékbe. LETÖLTÉS FOLYAMATBAN KÉRJÜKVÉRJON Prog : 63 Nem távvezérelhető A programhelyeket ugyanabban a sorrendben tölti le, mint ahogy a TV-ben tárolva van. Lásd a 20. oldalt. Nem mindegyik videomagnó / DVD felvevő támogatja ezt a program információ letöltést, némelyik kézi indítást igényelhet. Lapozza fel a felvevő készülék kezelési útmutató kézikönyvét. Ha a fent leírtaktól eltérő felvevő készüléket csatlakoztatott, akkor nem hajt végre letöltési műveletet. Megjegyzések: Ha a felvevő készülék nem fogadja el a TV-től letöltött adatot, akkor lehet, hogy ki kell választania a letöltés opciót a készülék menü rendszeréből. Lapozza fel a felvevő készülék kezelési útmutató kézikönyvét. Ha a Q-Link nem működik megfelelően, akkor ellenőrizze a következőt: A Scart kábel a TV Scart aljzatához, AV2-hez vagy AV4-höz van csatlakoztatva, és megfelelően van beállítva a menüben. A Scart kábel a felvevő készülék (Q-Link, NEXTVIEWLINK vagy hasonló technológiával) kompatibilis Scart aljzatához van csatlakoztatva. A Scart kábel típusa teljes huzalozású -e. A Q-Linkkel és a berendezések csatlakoztatásával kapcsolatos további információért lásd a 20., 39., 43. oldalt. 9

10 Az alapvető kezelőszervek: előlap és távvezérlő Fejhallgató aljzat (lásd a 38. oldalt) AV3 csatlakozóaljzatok (lásd a 38. oldalt) PC kártya nyílás (lásd a 26. oldalt) Be / kapcsoló SD kártya nyílás (lásd a 26. oldalt) STR (Normalizálás tárolás) Hangolás és egyéb funkció beállítás tárolására használatos. Készenlét Be / gomb A TV készenlétet Be- vagy kapcsolja (Készenléti üzemmód). TV/AV gomb (lásd a 38. oldalt) MULTI WINDOW SD REC PC kártya ELTÁVOLÍTÁS gomb (lásd a 26. oldalt) Egyesével növeli vagy csökkenti a programhelyet. Amikor egy funkciót már megjelenített, nyomja meg, hogy növelje vagy csökkentse a kiválasztott funkciót. Amikor Készenléti üzemmódban van, akkor Bekapcsolja a TV-t. F (Funkció kiválasztás) A képernyőkijelzés funkciókat jeleníti meg, használja ismételten, hogy az elérhető funkciók közül válasszon Hangerő, Kontraszt, Fényerő, Színtelítettség, Képélesség, Színárnyalat (NTSC üzemmódban), Mély hangszín, Magas hangszín, Balansz és Hangolási üzemmód. MULTI WINDOW gomb (lásd a 23. oldalt) Térhatás-növelés Be / (lásd a 13. oldalt) ASPECTvezérlő gomb (lásd a 21., 22. oldalt) N (Normalizál) gomb Minden beállítást visszaállít az alapértelmezett szintjére. Nyomja meg, hogy megerősítse a kiválasztást és a kijelölést. Menü gomb Nyomja meg, hogy megjelenítse a Képmenü, a Hangmenü és a Beállítás menüt (lásd a oldalt). A színes gombok kiválasztásra. navigációra és a változatos funkciók működtetésére szolgálnak. Teletext gomb (lásd a oldalt) Szöveg F.P. gomb (lásd a 36. oldalt) Közvetlen Csatorna Megjelenítés Normál TV nézés közben, vagy amikor a Hangolás, Program szerk. vagy Kézi hangolás menüben van, nyomja meg, és majd írja be a csatorna számot a számgombok segítségével. Csatorna fel / le gomb VCR / DVD gombok (lásd a 34. oldalt) ASPECT N MENU TEXT PROGRAMME VCR TV/AV EXIT F.P. INDEX HOLD C 0 REC VCR DVD DIRECT TV REC SD REC gomb (lásd a 28. oldalt) Hangnémítás Be / SD gomb Kártyaműveletek elérése. (lásd a oldalt) A TV nézés és az AV bemenet között kapcsol. (lásd a 38. oldalt) Kurzor gombok a kiválasztás és igazítás elvégzésére. lép az üzemmódból. Szöveg tartás / Kép állítás gomb (lásd a 33., 35. oldalt) Szöveg index gomb (lásd a 37. oldalt) Program / csatornaváltó gombok (0-9) és Teletext oldal gombok. (lásd a oldalt) Amikor Készenléti üzemmódban van, akkor Bekapcsolja a TV-t. Információ gomb Nyomja meg az aktuális programhely, csatornaszám, MPX üzemmód, vételi rendszer és KÉPMÉRETARÁNY adatainak megjelenítéséhez. Az adatok eltüntetéséhez nyomja meg ismét a gombot. Hangerő fel / le gomb DIRECT TV REC gomb (lásd a 20. oldalt) 10

11 A képernyőkijelzés használata Ezen a TV-n sok szolgáltatás megjeleníthető a képernyőkijelzés menürendszeren keresztül. Használja a távvezérlőt az alább ábrázolt módon, hogy megjelenítse és kívánsága szerint igazítsa a szolgáltatásokat. A MENU gomb a főmenük megnyitására szolgál, és arra, hogy visszatérjen az előző menübe. MENU A fel és le kurzor gombok a kurzor léptetésére és a menük kiválasztására szolgálnak. A bal és jobb kurzor gombok a menük megjelenítésére használatosak, a szinteket igazítják, vagy hogy válasszanak az opciók köréből. C 0 Az gomb számos szolgáltatásnál arra használatos,hogy az igazítások, vagy opciók beállítása után tárolja a beállításokat. TV A EXIT gomb arra használatos, hogy kilépjen a menürendszerből és visszatérjen a normál tévénézés képernyőre. EXIT Egy képernyő segítségdoboz megjelenik, valahányszor egy menüt megjelenít a TV-n. Ez a segítségdoboz jelzi, hogy a távvezérlőn mely billentyűk használatosak arra, hogy navigáljon a megjelenített menüben, a gomb funkciók leírását lásd fent. Megjegyzés: A segítségdoboz terjedelmi korlátok miatt nincs ábrázolva a menüképeken e kezelési útmutatóban. Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. MPX Üzemmód Térhatás-növelés Választás Szabályzás lépni Visszalépni Nem müködik Zene KÉPERNYŐ- SEGÍTSÉG Útmutató doboz 11

12 Képmenü Nyomja meg a MENU gombot. MENU Léptesse, hogy kiválassza a Képmenü-t. Jelenítse meg a Képmenü-t. Lépjen a kiválasztott menü opcióra. C 0 Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt. Bármikor nyomja meg a EXIT gombot, hogy visszamenjen a TV nézéshez. EXIT TV Egyedi beállítások Az Egyedi beállítások menü lehetővé teszi, hogy négy különböző képernyő beálltás közül válasszon - Dinamikus, Normál, Házi-mozi és Auto. Valamennyi Egyedi beállítások üzemmódban a Háttérvilágítás, Kontraszt, Fényerő, Színtelítettség, Képélesség, Színárnyalat (csak NTSC üzemmódban), Színhőmérséklet, Colour management, P-NR és az MPEG NR igazítható és eltárolható, hogy megfeleljenek az egyéni tévénézési igényeknek. (például, különböző beállításokat igényelhet a sport, fi lmek, hírek stb. nézése.) Az Egyedi beállítások maximum négy független beállítást engedélyeznek minden egyes jelbemenethez: RF, AV1, AV2, AV3, AV4, COMPONENT, PC, HDMI és Kártyaműveletek. A módosításokat automatikusan tárolja. A bejövő kép vizsgálásával és feldolgozásával mind a négy üzemmód jellegzetességét automatikusan kiemeli. Kontraszt, Fényerő, Színtelítettség, Képélesség Növelje vagy csökkentse ezen opciók szintjeit a személyes tetszésének megfelelően. Színárnyalat NTSC jelforráshoz csatlakoztatott TV-nél a kép színárnyalata az ízlésének megfelelően igazítható. Főmenü Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Colour management P-NR MPEG NR 3D-COMB Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Colour management P-NR MPEG NR 3D-COMB Képmenü Hangmenü Beállítás Dinamikus Normál Be Auto Be Dinamikus Normál Be Auto Be Színhőmérséklet Colour management P-NR Lehetővé teszi, hogy a kép teljes színárnyalatát beállítsa. Válasszon a Hideg, Normál és a Meleg közül. Lehetővé teszi az élénk színek automatikus beállítását. Automatikusan csökkenti a nem kívánt képzajt. Nem áll rendelkezésre PC, HDMI és HD jel betáplálása közben. Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Colour management P-NR MPEG NR 3D-COMB Dinamikus Normál Be Auto Be MPEG NR 3D-COMB Csökkenti az MPEG zajt. Választhat az, Min (minimális), Mid (közepes) és a Max (maximális) között. Ez a funkció a digitális tömb zaj csökkentésében hatékony, amikor DVD-t, VCD-t, SD kártya vagy digitális sugárzást néz. A hatás a jelenet és a kép alapján módosul. MPEG: Képjel tömörítési technológia, amit a DVD, VCD, SD kártya vagy digitális sugárzásnál alkalmaznak. Esetenként, mialatt álló vagy lassított mozgású képeket néz, színminták lehetnek láthatóak. Állítsa a 3D-COMB-ot Be-re, hogy élesebb és pontosabb színeket jelenítsen meg. Csak akkor jeleníti meg, amikor PAL vagy NTSC jeleket vesz. Nem jelenik meg RGB Video, S-Video, komponens, PC és HDMI bemenet használata, illetve kártyaműveletek végzése közben (bélyegnézet). 12

13 Hangmenü Nyomja meg a MENU gombot. MENU Léptesse, hogy kiválassza a Hangmenü-t. Jelenítse meg a Hangmenü-t. Lépjen a kiválasztott menü opcióra. C 0 Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt. Bármikor nyomja meg a EXIT gombot, hogy visszamenjen a TV nézéshez. EXIT TV Az gomb megnyomásával néhány szolgáltatás igazítását követően a beállítást alapértelmezésként tárolja el (a gyári beállítást lecserélve). Mély hangszín Növelje vagy csökkentse a szintet, hogy erősítse vagy teljesen levegye az alacsonyabb, mélyebb hangokat. Főmenü Képmenü Magas hangszín Növelje vagy csökkentse a szintet, hogy erősítse vagy teljesen levegye az élesebb, magasabb hangokat. Hangmenü Beállítás Balansz Fejhall. Hang. MPX Üzemmód A bal és jobb hangszóró közötti hangszintek a hallgatási helyzetnek megfelelően igazíthatóak. A TV hangszóróktól függetlenül igazíthatóak, hogy mindenki a számára kellemes hangerővel élvezhesse annak hallgatását. Általában állítsa Sztereó-ra, hogy a legjobb hangvisszaadást nyújtsa, de ha a vétel leromlott vagy a szolgáltatás nem elérhető, akkor kapcsolja Monó-ra. A Monó (M1) és (M2) is kiválasztható, ha monó jelet sugároznak. A hangminőség javítható, amikor zenés jelenetet vagy drámát néz, a megfelelő Zene vagy Beszéd üzemmód kiválasztásával. Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. MPX Üzemmód Térhatás-növelés HDMI bemenet Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. MPX Üzemmód Térhatás-növelés HDMI bemenet Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. MPX Üzemmód Térhatás-növelés HDMI bemenet Nem müködik Zene Auto Nem müködik Zene Auto Nem müködik Zene Auto Térhatás-növelés A térhatás-növelés dinamikus kiemeléssel gondoskodik arról, hogy jobb térhatást szimuláljon. Lehetősége van arra is, hogy az Térhatás-növelés gomb megnyomásával kapcsolja. Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. MPX Üzemmód Térhatás-növelés HDMI bemenet Nem müködik Zene Auto HDMI bemenet HDMI bemeneti üzemmódban jelenik meg. Lehetővé teszi a Auto, Digitális és Analóg közötti választást. A bemeneti jelnek megfelelően válassza ki. Auto : Beállítás általános használat esetében Digitális : HDMI kábelcsatlakozás Analóg : HDMI-DVI adapterkábel-csatlakozás Lásd a 40. oldalt. Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. MPX Üzemmód Térhatás-növelés HDMI bemenet Nem müködik Zene Auto 13

14 Beállítás Nyomja meg a MENU gombot. MENU Léptesse, hogy kiválassza a Beállítás-t. Jelenítse meg a Beállítás-t. Lépjen a kiválasztott menü opcióra. C 0 Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt. Bármikor nyomja meg a EXIT gombot, hogy visszamenjen a TV nézéshez. EXIT TV Q-Link AV2 / AV4-es kimenet 14 Lehetővé teszi, hogy kiválassza melyik AV aljzat legyen e TV és egy kompatibilis felvevő készülék közti adat kommunikációra használva. Válasszon a, AV2 és AV4 közül. Lásd a 20. oldalt. A Q-Link opcióban kiválasztott Scart aljzatra küldendő jelek kiválasztási lehetőségét nyújtja. Választhat az aktuális TV programhely, az AV1 / AV2 / AV3 / AV4-ra belépő jelek vagy a Monitor - a képernyőn megjelenített kép- közül. A komponens jelbemenetet nem lehet megjeleníteni ezeken a Scart csatlakozókon. Teletext Lehetővé teszi, hogy a FASTEXT vagy a Lista üzemmód között válasszon. Lásd a oldalt. kapcs. Időzítő kapcsolja a TV-t egy előre beállított időn belül, amelyet 0 és 90 perc között 15 perces időlépésekkel választhat ki. Text-nyelv Oldal panel Válassza ki a karakterkészletet, hogy az összes szükséges karakter elérhető legyen a szöveghez a teletext oldalakon (pl.: cirill karakterek stb.). Üzemmód nyelvek Nyugat: angol, francia, német, görög, olasz, spanyol, svéd, török Kelet1: cseh, angol, észt, lett, román, orosz, ukrán Kelet2: cseh, angol, német, magyar, lett, lengyel, román, Alacsony, Közepes, és Magas választható. Ne hagyja, hogy 4:3, 14:9, Picture out of picture, Picture and picture, illetve Picture and text üzemmódban hosszú ideig állóképet mutasson a képernyő, mivel ez maradandó utóképet eredményezhet a képernyő valamelyik Oldalcsík oldalsó képmezőjén. Az utókép megjelenését megelőzhetjük az 4 : 3 oldalcsíkok eltüntetésével. Főmenü Beállítás Q-Link AV 2-es kimenet Teletext kapcs. Időzítő Text-nyelv Oldal panel Takarékos üzem Hangolás OSD-nyelv Beállítás Q-Link AV 2-es kimenet Teletext kapcs. Időzítő Text-nyelv Oldal panel Takarékos üzem Hangolás OSD-nyelv Beállítás Q-Link AV 2-es kimenet Teletext kapcs. Időzítő Text-nyelv Oldal panel Takarékos üzem Hangolás OSD-nyelv AV üzemmód Beállítás Q-Link AV 2-es kimenet Teletext kapcs. Időzítő Színrendszer Hangerő Text-nyelv Oldal panel Takarékos üzem OSD-nyelv Képmenü Hangmenü Beállítás AV2 TV FASTEXT Nyugat AV2 TV FASTEXT Nyugat Megjelenítés AV2 TV FASTEXT Nyugat Megjelenítés AV2 TV FASTEXT Auto Nyugat Takarékos üzem A kép fényességének mérséklésével csökkenthetjük az energiafelhasználást is. Hangolás Sok egyéb szolgáltatást jelenít meg, beleértve a Program szerk.-et és az ATP-t. Lásd a oldalt. OSD-nyelv Amikor először helyezi üzembe a TV-t, akkor a képernyőkijelzés-nyelv az országának megfelelően van beállítva. Az OSD-nyelv lehetővé teszi, hogy módosítsa a képernyőkijelzéshez használt nyelvet. Színrendszer AV üzemmód közben, megjeleníti a Színrendszert. Lásd a 15. oldalt. Hangerő AV, PC és HDMI üzemmód közben, megjeleníti a Hangerőt. Valamennyi AV, PC és HDMI üzemmód hangerő szintjét igazíthatja. A hangerő szintet megjegyzi.

15 Hangolás Áttekintés Nyomja meg a MENU gombot. MENU Léptesse, hogy kiválassza a Beállítás-t. Jelenítse meg a Beállítás-t. Léptesse, hogy kiválassza a Hangolás-t. Jelenítse meg a Hangolás-t. C 0 Lépjen a kiválasztott menü opcióra. Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt. Bármikor nyomja meg a EXIT gombot, hogy visszamenjen a TV nézéshez. Az gomb megnyomásával néhány szolgáltatás igazítását követően a beállítást alapértelmezésként tárolja el (a gyári beállítást lecserélve). EXIT TV Program szerk. Jelenítse meg, hogy testre szabhassa a program beállításait (pl.: programhely hozzáadás vagy törlés). Lásd a 16., 17. oldalt. Főmenü Képmenü Hangmenü ATP Kézi hangolás Lehetővé teszi, hogy automatikusan újrahangolja a TV-t. Hasznos, ha költözik és újra kívánja hangolni a TV-jét a helyi adókra. Lásd a 18. oldalt. Lehetővé teszi, hogy egyéni programhelyeket kézzel hangoljon be. Lásd a 19. oldalt. Beállítás Q-Link AV 2-es kimenet Teletext kapcs. Időzítő Text-nyelv Oldal panel Takarékos üzem Hangolás OSD-nyelv Beállítás AV2 TV FASTEXT Nyugat Megjelenítés Finom hangolás Használja arra, hogy kis igazításokat végezzen egyéni adókon (hasznos például, amikor az időjárási körülmények befolyásolják egy program vételi minőségét). Hangolás Program szerk ATP Kézi hangolás Finomhangolás Színrendszer Hangerő Dekoder /AV2/ Megjelenítés Auto Színrendszer Hangerő Lehetővé teszi, hogy kiválassza a helyes sugárzási szabványt a sugárzott jel vételéhez. Lehetővé teszi, hogy az adók egyéni hangerő szintjét igazítsa. Akkor használja ezt a szolgáltatást, ha a hangerő szint jelentősen eltér az adók között. Egy adó saját hangerejének igazítása, hogy szintbe kerüljön a többi adóéval, azt jelenti, hogy elkerülheti azt, hogy valahányszor csatornát vált igazítania kelljen a hangerőn. Program szerk Prog. Csat. Név Letiltás Rendsz 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Törlés Bővítés Mozgatás Letöltés Hangolás Program szerk ATP Kézi hangolás Finomhangolás Színrendszer Hangerő Dekoder /AV2/ Megjelenítés Auto Dekóder (AV2 / AV4) Ez az opció akkor használatos, amikor az AV2 / AV4- n keresztül egy dekóder van csatlakoztatva. Tárolja a beállítást Be-kapcsolva azért, hogy mindig, amikor ezt a programhelyet választja ki, akkor a TV szoftver a dekódolt információ kezelésére legyen állítva (ez akkor fontos, ha a dekóder egysége az AV2 / AV4-re egy Q-Link készüléken keresztül van csatlakoztatva). Hangolás Program szerk ATP Kézi hangolás Finomhangolás Színrendszer Hangerő Dekoder /AV2/ Hangolás Program szerk ATP Kézi hangolás Finomhangolás Színrendszer Hangerő Dekoder /AV2/ Megjelenítés Auto Auto 15

16 Hangolás Program szerkesztés Nyomja meg a MENU gombot. MENU Léptesse, hogy kiválassza a Beállítás-t. Jelenítse meg a Beállítás-t. Léptesse, hogy kiválassza a Hangolás-t. Jelenítse meg a Hangolás-t. C 0 Léptesse, hogy kiválassza a Program szerk.-et. Jelenítse meg a Program szerk.-et. TV Lépjen a kiválasztott programhelyre (pl.: Prog. 3). Végezze el az igényelt módosítást, pl.: program csatorna mozgatást (lásd alább az ide vonatkozó műveletet). Bármikor nyomja meg a EXIT gombot, hogy visszamenjen a TV nézéshez. Bizonyos szolgáltatás igazítását követően az gomb megnyomása az elvégzett módosítást tárolja. EXIT Program csatorna hozzáadás / törlés Léptesse a kurzort a törlendő vagy a hozzáadandó programra. Program szerk Prog. Csat. Név Letiltás Rendsz Nyomja meg a Zöld gombot, hogy hozzáadjon egy program csatornát a programhelyhez, vagy a Piros gombot, hogy töröljön egyet. Piros Zöld 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Bővítés Visszavonás Nyomja meg ugyanazt a gombot ismét, hogy megerősítse a döntését. Program csatorna mozgatás Léptesse a kurzort a mozgatandó programra. Nyomja meg a Sárga gombot. Válassza ki a program csatorna új pozícióját. Sárga Program szerk Prog. Csat. Név Letiltás Rendsz 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Megerősit Visszavonás Nyomja meg a Sárga gombot ismét, hogy megerősítse a döntését. Program csatorna hangolás Lépjen a Csat. oszlopra. Növelje vagy csökkentse a program csatorna számot (látni fogja, hogy a TV újrahangol az új számra, amint módosítja azt), vagy használja a C gombot a Közvetlen Csatorna Megjelenítéshez. Lásd a 10. oldalt. C Program szerk Prog. Csat. Név Letiltás Rendsz 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Nyomja meg az -t, hogy tárolja ezt a módosítást. 16

17 Hangolás Program szerkesztés Program csatorna átnevezése Lépjen a Név oszlopra. Válassza ki az új karaktert. A képernyő alján a doboz az aktuálisan kiválasztott karaktert jeleníti meg. Lépjen a következő karakter helyre. Program szerk Prog. Csat. Név Letiltás Rendsz 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 XYZ FTP ABCDEFGHIJKLMNOPQRSTUVWXY ZÁÂÃÉÎĺÖÓŞŢÜ Addig folytassa, amíg be nem fejezte az átnevezést. Nyomja meg az -t, hogy tárolja az új nevet. Program csatorna letiltás Esetleg szeretne letiltani egy csatornát, hogy meggátolja annak megjelenését. Lépjen a Letiltás oszlopra. Program szerk Prog. Csat. Név Letiltás Rendsz 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Válasszon a Letiltás Be vagy a Letiltás közül. Nyomja meg az -t, hogy tárolja az új beállítást. Megjegyzés: Amikor egy programhely le van tiltva, akkor Közvetlen Csatorna Megjelenítés a C és a numerikus gombok segítségével a távvezérlőn nem érhető el. A hangrendszer módosítása egy csatornánál Módosíthat egy program csatornához használt hangrendszert. Lépjen a Rendsz oszlopra. Válassza ki a megfelelő hangrendszert: : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L Program szerk Prog. Csat. Név Letiltás Rendsz 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Nyomja meg az -t, hogy tárolja az új beállítást. Program információ másolás felvevő készülékre Átmásolhatja a program információt az AV2 / AV4-re csatlakoztatott kompatibilis felvevő készülékre. Csatlakoztatási információért lásd a 39. oldalt. Nyomja meg a Kék gombot. A program adatot most átküldi a felvevő készülék(ek)re. Ez néhány másodpercbe telhet a tárolt adók számától függően. Ha a Szolgáltatás nem elérhető üzenet megjelenik a képernyőn, akkor a televízió nem képes elküldeni a program információt a felvevő készülék(ek)re. További információért lásd a készülék kezelési útmutatóját. Megjegyzés: Ez nem elérhető, amikor a Q-Linket -kapcsolja a Beállítás menüben. Kék LETÖLTÉS FOLYAMATBAN KÉRJÜKVÉRJON Prog : 63 Nem távvezérelhető 17

18 Hangolás Automatikus hangolás (ATP) Az ATP automatikusan újrahangolja a TV-jét. Ez a szolgáltatás hasznos, ha például költözik, és újra kívánja hangolni a TV-jét, hogy nézhesse a helyi adókat. Nyomja meg a MENU gombot. MENU Léptesse, hogy kiválassza a Beállítás-t. Jelenítse meg a Beállítás-t. Léptesse, hogy kiválassza a Hangolás-t. C 0 Jelenítse meg a Hangolás-t. Léptesse, hogy kiválassza az ATP-t. Jelenítse meg az ATP-t. TV Nyomja meg, hogy megerősítse az elindítást. Megjegyzések: Ha továbbhalad a következő lépéssel, akkor az összes hangolási adatot törli (a TV-je memóriájában tárolt összes adót és a programhelyeiket kitörli azért, hogy az új beállításokat tárolhassa). Ha ez után a pont után és mielőtt az ATP befejeződik kilép a műveletből, akkor nem tárol semmilyen adó információt. Indítsa újra és fejezze be az ATP műveletet azért, hogy a TV-t újrahangolja. FIGYELMEZTETÉS Tőrli az ősszes hangolási adatot ATP indítása lépés Visszalépni Válassza ki az országát. Nyomja meg, hogy elindítsa az ATP-t. A TV megkeresi, meghatározza, tárolja és végül sorba rendezi a helyi adóit. Ha kompatibilis felvevő készülék az AV2 / AV4-n keresztül van csatlakoztatva, akkor a program adatot a Q-Linken keresztül küldi a készülékhez. Lásd a 20. oldalt. Ha egyszer ezt az eljárást befejezte, akkor a TV megjeleníti az 1. progaramhelyre tárolt programot. Bármikor nyomia meg a EXIT gombot, hogy visszamenjen a TV nézéshez (kérjük olvassa el a Megjegyzéseket a fenti műveletben). EXIT Ország Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgium Schweiz ELLADA Polska Česká republika Magyarország E.Eu CH12 MÜKÖDIK AZ ATP KERESÉS : KÉRJÜK VÁRJON 02 99:21 41 lépés Visszalépni 18

19 Hangolás Kézi hangolás Lehetősége van arra, hogy újrahangoljon egyéni programhelyeket: Nyomja meg a MENU gombot. MENU Léptesse, hogy kiválassza a Beállítás-t. Jelenítse meg a Beállítás-t. Léptesse, hogy kiválassza a Hangolás-t. C 0 Jelenítse meg a Hangolás-t. Léptesse, hogy kiválassza a Kézi hangolás-t. Jelenítse meg a Kézi hangolás-t. TV Válassza ki a programhelyet, hogy behangolja. Nyomja meg ismételten addig, amíg a keresett adót megtalálja. 1 CH12 Amikor a kívánt adót megtalálta, nyomja meg az -t, hogy tárolja. A programhely villog. Bármikor nyomja meg a EXIT gombot, hogy visszamenjen a TV nézéshez. Kézi hangolás 02 99:21 41 Hangolás indítása - / + Tárolás lépés C 0 Visszalépni 9 Közvetlen bevitel Megjegyzés: Ha a videomagnója ehhez a TV-hez csak RF kábellel van csatlakoztatva, akkor válassza ki a 0 programhelyet, hogy a videomagnó jeleire hangolja. EXIT Kézi hangolás (az előlapon keresztül) Lehetősége van arra is, hogy a vezérlőpanel gombokat használja az LCD TV-je elején, hogy behangolja az egyéni programhelyeket: Nyomja meg az F gombot addig, amíg a Hangolási üzemmódot el nem éri. Nyomja meg a / vagy +/ gombot, hogy megjelenítse a Hangolási üzemmódot. Nyomja meg a TV/AV gombot, hogy a Program-váltás, Keresés és TV-rendszer váltás között lépjen. Nyomja meg a / vagy +/ gombot, hogy programhelyet váltson vagy elindítsa a keresést. Amikor a kívánt adót megtalálta, nyomja meg az STR-t, hogy tárolja. A programhely villog. Ismételje a fenti műveletet, hogy további programhelyeket hangoljon be. 1 CH12 STR F TV/AV Kézi hangolás, + : Hangolás indítása TV / AV : Kurzor mozgatás STR : Tárolás F : lépés 02 99:21 41 STR F - / + / TV / AV Bármikor nyomja meg az F gombot, hogy visszamenjen a TV nézéshez. 19

20 Q-Link A Q-Link lehetővé teszi, hogy a televízió kommunikáljon a kompatibilis videomagnóval vagy DVD felvevővel. Hogy a Q-Link kommunikáció működjön, a TV Q-Link, NEXTVIEWLINK, DATA LOGIC, Easy Link, Megalogic vagy SMARTLINK emblémával ellátott felvevő készülékhez teljes huzalozású Scart kábel segítségével kell csatlakoztatni a televízió AV2 / AV4 aljzata és a videomagnóján vagy DVD felvevőjén lévő megfelelő aljzat között. A felvevő készüléken lévő megfelelő Scart aljzat csatlakoztatáshoz lapozza fel a készülék kezelési útmutató kézikönyvét. Amikor NEXTVIEWLINK készüléket használ, akkor a lehetséges főbb szolgáltatások a következők: Előre beállítás letöltése Ez lehetővé teszi, hogy a program sorrendet letöltse a TV-ről a felvevő készülékre, segítségével biztosítva azt, hogy a megfelelő felvételeket készítse el. Különféle módjai vannak, hogy ezt az eljárást végrehajtsa: 1. Üzembe helyezés közben úgy, ahogy az 8., 9. oldalon kezdődő Gyors Használatbavételi Segédlet rész magyarázza. 2. Amikor az ATP-t a Hangolás menüből indítja el. Lásd a 15. oldalt. 3. Az előre beállítás letöltése a felvevő készülékről indult el, lapozza fel a készülék kezelési útmutató kézikönyvét. Amit lát, azt veszi fel (KÖZVETLEN TV FELVÉTEL) Ez lehetővé teszi a televízión aktuálisan nézett program azonnali felvételét a Scart aljzatra csatlakoztatott felvevő készülékkel, amely a Q-Link segítségével választható ki. Lásd a 14. oldalt. DIRECT TV REC Nyomja meg a DIRECT TV REC gombot a távvezérlőn. Ha a Készenléti üzemmódban lévő felvevő készülékbe felvételre alkalmas adathordozó van behelyezve, akkor az automatikusan bekapcsol, amikor megnyomja a DIRECT TV REC gombot. Ha Q-Link készülék van csatlakoztatva, akkor egy üzenet jelenik meg a TV képernyőn, jelezve, hogy éppen mit vesz fel, vagy hogy azt nem lehet felvenni. Bizonyos Q-Link kompatibilis készülékek csak akkor jelenítik meg az üzenetet, amikor a videomagnó programhelyen 0-áson vagy AV üzemmódban van. Lapozza fel a készülék kezelési útmutató kézikönyvét. 20 Felvétel folyamatban A felvevő készülék a saját tunerjéről érkező programjelet veszi fel. Ha kívánja, kikapcsolhatja a TV-t és hagyhatja a készüléket a szokásos módon felvenni. C 0 Nem vesz fel - Ellenőrizze a szalagot vagy lemezt A szalag vagy lemez lehet hogy írásvédett, hiányzik vagy sérült. Előfordulhat, hogy a készülék már éppen felvesz. Lapozza fel a készülék kezelési útmutató kézikönyvét. Továbbá, amikor Q-Link készüléket használ, akkor a lehetséges főbb szolgáltatások a következők: A következő szolgáltatások csak a Q-Link segítségével kiválasztott Scart aljzathoz (lásd a 14. oldalt) csatlakoztatott készülékről érhetőek el. TV / Felvevő készülék automatikus bekapcsolás Ha előre felvett médiát helyez be a felvevő készülékbe és a Lejátszás gombot megnyomja mialatt a TV Készenléti üzemmódban van, akkor a TV automatikusan bekapcsol és kiválasztja a megfelelő AV bemenetet azért, hogy megnézhesse a tartalmát. Felvevő készülék automatikus készenlétbe kapcsolás Amikor a TV Készenléti üzemmódba van kapcsolva, akkor a felvevő készülék is Készenléti üzemmódba kapcsol, ha nincs behelyezve adathordozó, vagy ha van behelyezve adathordozó és a készülék Gyors visszacsévélés vagy Állj üzemmódban van. Ha a videomagnó visszacsévéli a szalagot, akkor addig nem kapcsol Készenléti üzemmódba, amíg visszacsévélést be nem fejezte. Felvevő készülék Képnézet Be Ha a TV Készenléti üzemmódban van és a felvevő készülék egy menüt küld, hogy az megjelenjen a TV képernyőn (pl. Főmenü), a TV automatikusan bekapcsol, és a menü megjelenik. Ez a TV egyéb olyan felvevő készülékekkel is kommunikál, amelyek a következő emblémákat hordozzák: DATA LOGIC (a Metz Corporation védjegye) Megalogic (a Grundig Corporation védjegye) Easy Link (a Philips Corporation védjegye) SMARTLINK (a Sony Corporation védjegye) Fontos megjegyzés: Előfordulhat, hogy némely felvevő készülék nem támogatja a fenti funkciók mindegyikét vagy némelyikét. Lapozza fel a készülék kezelési kézikönyvét. Ha a Q-Link funkciók nem működnek, akkor ellenőrizze a csatlakoztatást, és bizonyosodjon meg arról, hogy a Scart kábel típusa teljes huzalozású -e.

21 Képméretarány beállítás A Szélesképernyőjű TV lehetővé teszi, hogy a képet annak optimális méretében és arányában élvezze, beleértve a szélesképernyőjű mozi formátumú képeket. Nyomja meg az ASPECT gombot ismételten, hogy végig léptesse a nyolc képméretarány opciót: ASPECT Panasonic Auto, 16:9, 14:9, Valós, 4:3, Zoom1, Zoom2 és Zoom3 PC üzemmód: 16:9 és 4:3 VAGY Nyomja meg az ASPECT gombot. Miközben a képernyőválasztó jeleket megjeleníti, a Piros vagy Zöld gomb segítségével tetszőleges irányba léptesse végig a nyolc képméretarány opciót. Piros Zöld C 0 Megjegyzés: Nem áll rendelkezésre 720p és 1080i jelbemenet esetén. A képarány 16:9- re rögzített. TV Panasonic Auto A Panasonic Auto meghatározza a használandó legjobb képméretarányt, hogy betöltse a képernyőjét. Ezt egy négy lépéses eljárás használatával teszi, hogy meghatározza az éppen nézett kép szélesképernyőjű kép-e. Ha a Panasonic Auto szélesképernyő jelet észlel, akkor a megfelelő szélesképernyő üzemmódra kapcsol. Ha a Panasonic Auto nem észlel szélesképernyő jelet, akkor ez a fejlett TV készülék javítja a képet az optimális tévénézés élvezete érdekében. A képernyőn látható szöveg jelzi, hogy a Panasonic Auto hogyan határozza meg, melyik méretarányt használja: A Panasonic Auto a megfelelő szélesképernyő arányra kapcsol. Ha a készülék a kép felső és alsó részén fekete sávokat érzékel, a képarány automatikusan megváltozik. Panasonic Auto kiválasztja a legjobb méretarányt és megnöveli a képet, hogy betöltse a képernyőt. Ez az eljárás több percbe telhet a kép sötétségétől függően. Lehet, hogy inkább kézzel választ ki egyet a többi elérhető képméretarány opció közül, hogy nézze a képet. Megjegyzések: Ha a Panasonic Auto üzemmódban probléma lép fel a képernyő megjelenítési méretében, amikor szélesképernyő formátumú felvételeket játszik le a videomagnójáról, akkor lehet, hogy a videomagnójának a sávkövetés vezérlése igazítást kíván (a videomagnója kezelési útmutatója tartalmazza az igazítás részleteit). A különböző filmek és programok szélesképernyő képméretarányai eltérhetnek. Ha ezek szélesebbek mint a szabványos 16:9 méretarányú kép, akkor fekete sáv látható a képernyő tetején és alján. A SZÉLESVÁSZNÚ megjelenik a képernyő bal felső sarkában, és a kép méretaránya a képméretarány üzemmódnak megfelelően megváltozik, ha szélesképernyő azonosító jelet (WSS) észlelt, vagy az egyik Scart aljzaton keresztül vezérlőjelet talált. Az WSS jel általi automatikus képarány-beállítás nem áll rendelkezésre progresszív és nagy felbontású komponens jelbemenet esetén. SZÉLESVÁSZNÚ SZÉLESVÁSZNÚ megjelenik a képernyő bal felső részén, a Panasonic Auto a megfelelő 16:9 vagy 14:9 szélesképernyő arányra kapcsol. Panasonic Auto A Panasonic Auto megjelenik a képernyő bal felső részén. választja a legjobb méretarányt és megnöveli a képet, hogy betöltse a képernyőt. Panasonic Auto Nyomja meg az ASPECT gombot, majd a Piros vagy Zöld gomb segítségével tetszőleges irányba léptesse végig a nyolc képméretarány opciót. 21

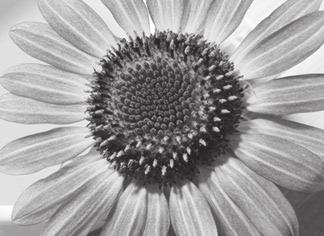

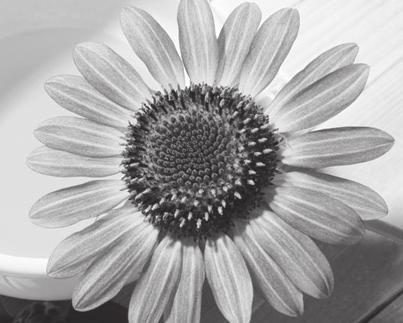

22 Képméretarány beállítás 16 : 9 16 : 9 16:9 valódi 16:9-es (nyújtott), képméretarány torzítás nélküli képet jelenít meg. 16 : 9 14 : 9 14 : 9 14:9 14:9-es képet jelenít meg, annak bármilyen nyújtás nélküli, szabványos 14:9-es méretén. 14 : 9 Valós Valós Akkor használja a Valóst, amikor egy 4:3-as képet növelni kíván, hogy betöltse a teljes képernyőt (inkább mint, hogy a nézett program képének bal és jobb oldalán fekete sávok legyenek). A 4:3 képet vízszintesen kinyújtja azért, hogy a kép betöltse a képernyőt, ezt oly módon teszi, hogy a nyújtás csak a képernyő bal és jobb szélén szembetűnő. Valós 4 : 3 4 : 3 4:3 4:3-as képet jelenít meg, annak képméretarány torzítás nélküli szabványos 4:3-as méretén. 4 : 3 Zoom1 Zoom1 Zoom1 16:9-es levélszekrény vagy 4:3-as, képméretarány torzítás nélküli képet jelenít meg. Zoom1 Zoom2 Zoom2 Zoom2 16:9-es nyújtott levélszekrény, képméretarány torzítás nélküli képet jelenít meg teljes képernyőn. Zoom2 Zoom3 Zoom3 Zoom3 21:9-es levélszekrény, képméretarány torzítás nélküli képet jelenít meg teljes képernyőn. 16:9 a képet annak legnagyobb méretén, de csekély nyújtással jeleníti meg. Zoom3 22

23 Több ablak Nyomja meg a MULTI WINDOW gombot. Miközben a képernyőválasztó jeleket megjeleníti, a Piros vagy Zöld gomb segítségével léptessen a kép a képben szolgáltatás, kép a képből és a kép és kép szolgáltatás között. A képernyőválasztó jelek, amelyek megjelennek a szolgáltatásnál, néhány másodpercen belül eltűnnek. Ha akkor akar egy műveletet kiválasztani, amikor a jelek nem láthatók, nyomja meg a MULTI WINDOW gombot ismét, és a jelek újra megjelennek. Nyomja meg a MULTI WINDOW gombot (miközben a választó jeleket megjeleníti), hogy visszatérjen a normál tévénézéshez. Megjegyzések: Ez a TV-készülék egy tunerrel rendelkezik. Ha az elsődleges és a másodlagos ablak is TV üzemmódra van állítva, mindkettőn ugyanaz a TV-csatorna látható. Ezt a műveletet nem lehet végrehajtani PC-, HDMI- és kártya üzemmódban, valamint progresszív, illetve 1080i jelbemenet (Y, PB, PR) mellett. MULTI WINDOW C 0 TV Kép a képben Lehetővé teszi két kép nézését egyidejűleg. Nyomja meg a Sárga gombot, hogy kiválassza a kisebb ablak tartalmát, egy TV csatorna és az AV forrás megjelenítése között kapcsolva egymás után. Hogy TV csatornát váltson: addig nyomja a Sárga gombot, amíg az aktuálisan kiválasztott TV csatorna látható nem lesz, majd a távvezérlő segítségével váltson csatornát (miközben a képernyőválasztó jeleket még megjeleníti). Nyomja meg a Kék gombot, hogy felcserélje a két ablak tartalmát. A távvezérlő segítségével válassza ki a TV csatornát vagy egy AV forrást, hogy megjelenjen a főablakban. Kép a képben üzemmód 2 főablak AV1 A B Jelforrás AV1 Csere alablak Kép a képből Lehetővé teszi két kép nézését egyidejűleg, a kép a képbenhez hasonlóan. A különbség a képek megjelenítésében van: a kép a képben a kisebb ablakot a főablakban jeleníti meg; a kép a képből a kisebb ablakot a főablaktól jobbra jeleníti meg. Nyomja meg a Sárga gombot, hogy kiválassza a kisebb ablak tartalmát, egy TV csatorna és az AV forrás megjelenítése között kapcsolva egymás után. Hogy TV csatornát váltson: addig nyomja a Sárga gombot, amíg az aktuálisan kiválasztott TV csatorna látható nem lesz, majd a távvezérlő segítségével váltson csatornát (miközben a képernyőválasztó jeleket még megjeleníti). Nyomja meg a Kék gombot, hogy felcserélje a két ablak tartalmát. A távvezérlő segítségével válassza ki a TV csatornát vagy egy AV forrást, hogy megjelenjen a főablakban. Jelforrás 2 Csere Nyomja meg a Kék gombot. A két képet felcserélte, a kép a kisebb ablakban a főablak képévé vált. Kép a képből üzemmód 2 AV1 Jelforrás Csere Kép és kép Lehetővé teszi két kép egyidejű megtekintését egyforma méretben. Nyomja meg a Sárga gombot, hogy kiválassza a jobb ablak tartalmát, egy TV csatorna és az AV forrás megjelenítése között kapcsolva egymás után. Hogy TV csatornát váltson: addig nyomja a Sárga gombot, amíg az aktuálisan kiválasztott TV csatorna látható nem lesz, majd a távvezérlő segítségével váltson csatornát (miközben a képernyőválasztó jeleket még megjeleníti). Nyomja meg a Kék gombot, hogy felcserélje a két ablak tartalmát. A távvezérlő segítségével válassza ki a TV csatornát vagy egy AV forrást, hogy megjelenjen a bal ablakban. Kép és kép üzemmód 2 AV1 Jelforrás Csere 23

24 PC üzemmód Ha PC bemenetre vált, a menü megváltozik. A PC csatlakozást illetően lásd: 41. oldal. Nyomja meg a TV/AV gombot. Miközben a képernyőn láthatóak a menügombok, nyomja meg a Kék gombot, hogy a következő oldalra lépjen, majd a Sárga gombot, hogy PC üzemmódra váltson. Nyomja meg újra a TV/AV gombot, hogy folytassa a TV-nézést. Képmenü Sárga TV/AV Kék C 0 PC üzemmód közben Nyomja meg a MENU gombot. Léptesse, hogy kiválassza a Képmenü-t. Jelenítse meg a Képmenü-t. Lépjen a kiválasztott menü opcióra. Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt. Nyomja meg bármikor az EXIT gombot, hogy kilépjen a Képmenü. Egyedi beállítások, Kontraszt, Fényerő, Képélesség, Színhőmérséklet A beállításokról lásd: 12. oldal. További beállítások Ennek segítségével professzionális szinten fi nombeállításokat végezhet a képen. W/B High R : A világosvörös képterületek fehéregyensúlyát állítja be. W/B High B : A világoskék képterületek fehéregyensúlyát állítja be. W/B Low R : A sötétvörös képterületek fehéregyensúlyát állítja be. W/B Low B : A sötétkék képterületek fehéregyensúlyát állítja be. Gamma : S vonal Hangmenü MENU EXIT Főmenü Képmenü Egyedi beállítások Kontraszt Fényerő Képélesség Színhőmérséklet További beállítások További beállítások W / B High R W / B High B W / B Low R W / B Low B Gamma 2.2 Képmenü Hangmenü Beállítás Dinamikus Normál Megjelenítés Megjegyzés: Végezze el a W/B beállítását az alábbi módon. 1. Állítsa be a világos részek fehéregyensúlyát a W/B High R és a W/B High B funkciók segítségével. 2. Állítsa be a sötét részek fehéregyensúlyát a W/B Low R és a W/B Low B funkciók segítségével. 3. A beállítás módosításához ismételje meg az 1. és a 2. lépést. Az 1. és a 2. lépések kölcsönösen befolyásolják egymás beállításait, ezért rendre ismételje meg a lépéseket a pontos beállítás érdekében. PC üzemmód közben Nyomja meg a MENU gombot. Léptesse, hogy kiválassza a Hangmenü-t. Jelenítse meg a Hangmenü-t. MENU Főmenü Képmenü Hangmenü Beállítás Lépjen a kiválasztott menü opcióra. Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt. Nyomja meg bármikor az EXIT gombot, hogy kilépjen a Hangmenü. EXIT Hangmenü Mélyhangszín Magashangszín Balansz Fejhall. Hang. Üzemmód Térhatás-növelés Zene Mély hangszín, Magas hangszín, Balansz, Fejhall. Hang., Üzemmód, Térhatás-növelés A beállításokról lásd: 13. oldal. 24

25 PC üzemmód Beállítás PC üzemmód közben Nyomja meg a MENU gombot. MENU Főmenü Képmenü Léptesse, hogy kiválassza a Beállítás-t. Hangmenü Jelenítse meg a Beállítás-t. Beállítás Lépjen a kiválasztott menü opcióra. Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt. Beállítás PC beállítások Hangerő Oldal panel Takarékos üzem OSD-nyelv Megjelenítés Nyomja meg bármikor az EXIT gombot, hogy kilépjen a Beállítás. EXIT PC beállítások Resolution Órajel Vízszintes pozíció Függőleges pozíció Órajel fázis Szinkron VGA V + F szink. PC beállítások Resolution Órajel Nyomja meg a kívánt lehetőség beállításához. : VGA ( képpont), WVGA ( képpont), XGA ( képpont), WXGA ( képpont) bemeneti jel esetén jelenik meg.válassza a WVGA vagy WXGA tételt WVGA, illetve WXGA bemeneti jel esetén, hogy elkerülje a képzajt. : Ha ismétlődő csíkos minta (zaj) fordul elő, végezzen beállításokat, hogy a lehető legalacsonyabb szintre csökkentse. Vízszintes pozíció : Állítsa be a vízszintes helyzetet. Függőleges pozíció : Állítsa be a függőleges helyzetet. Órajel fázis Szinkron : Szüntesse meg villódzást és a torzítást. Végezze el ezt a beállítást, miután beállította az időzítést.állítsa be, hogy a zaj alig legyen észrevehető. : V + F szink. - A PC-től érkező vízszintes és függőleges jelek szerinti szinkronizáláshoz. On G -A PC-től érkező zöld jel szerinti szinkronizáláshoz (ha rendelkezésre áll). PC beállítások, Hangerő, Oldal panel, Takarékos üzem, OSD-nyelv A beállításokról lásd: 14. oldal. Vízsz. frekvencia / Függ. frekvencia Ha a bemeneti jel nem megfelelő, a karakterek vörösre változnak. A vonatkozó PC jeleket illetően lásd a 44. oldalon. 25

26 Kártyaműveletek Ez a funkció lehetővé teszi a készülék vagy digitális kamera által memóriakártyára rögzített állóképek (JPEG) vagy mozgóképek (MPEG4) megjelenítését, amikor a kártyát a megfelelő kártyanyílásba helyezik. Kártya behelyezése és eltávolítása Kompatibilis kártyatípusok és maximális kártyaméretek SD kártyanyílás SD kártya (1 GB) minisd kártya (512 MB) Multi Media kártya (128 MB) SD kártyanyílás Behelyezés Eltávolítás A címke felfelé nézzen Kattanásig nyomja be. A kártya közepénél tolja be. PC kártyanyílás Kapcsolja ki a TV-készüléket, mielőtt behelyezné, vagy kivenné a PC kártyát. Mindkét szélénél fogva, Behelyezés határozottan helyezze be a teljes mélységig. Az érintkezők befelé nézzenek. Eltávolítás Az jellel megegyező irányban. mark. A címke felfelé nézzen 1. Nyomja meg az EJECT gombot, amire az kiugrik. 2. Ismét nyomja meg a gombot. Ha az EJECT gomb nem ugrik ki. Tolja be ismét a PC kártyát, majd nyomja meg újra az EJECT gombot. Megjegyzés: Amennyiben kártya-adaptert használ, az adapterrel együtt vegye ki a kártyát. PC kártyanyílás SD kártya (1 GB) minisd kártya* (512 MB) Multi Media kártya (128 MB) Compact Flash (1 GB) Smart Media (128 MB) Memory Stick (128 MB) xd Picture kártya (512 MB) Flash ATA (128 MB) Memory Stick Pro (1 GB) A kártyákhoz szabványos PC kártya adapter szükséges. (Egyes PC kártya adapterek nem kompatibilisek.) A minisd kártyához minisd adapter szükséges. Ez a szolgáltatás nem mûködik kártyaméretû merevlemezzel (Micro Drive, hordozható merevlemez stb.). A TV-készüléknek nem tartozéka a memóriakártya. Ha SD kártyát és PC kártyát használnak egyszerre, az SD kártya elsőbbséget élvez. Az elsőbbség módosítható. Lásd a 31. oldalt. Megjegyzés: alkalmas SD memóriakártyák Kérjük, ellenőrizze a legfrissebb információkat az alábbi weblapon: (Ez a weblap csak angol nyelven érhető el) Kártya-adatvédelem Ne távolítsa el a kártyát, vagy kapcsolja ki a készüléket, miközben a készülék az adatokhoz fér hozzá. Ez megrongálhatja a memóriakártyát vagy magát a készüléket. A kék LED adatrögzítés közben világít. A PC kártya behelyezése, illetve eltávolítása előtt győződjön meg arról, hogy a TV-készülék KI van kapcsolva. Egyébként a készülék meghibásodását okozhatja. Ne érintse meg az SD/PC kártya hátulján lévő kivezetéseket. Mindig a megfelelő irányban helyezze be a kártyát. Ennek figyelmen kívül hagyása a kártya vagy a készülék megrongálódásához vezethet. Ne nyomja meg erősen a kártyát, illetve tegye ki erős ütésnek. Az elektromos zaj, az elektrosztatikus kisülés és a készülék, illetve a kártya meghibásodása mind adatvesztéshez, illetve a kártya megrongálódásához vezethetnek. A tárolt adatokról tanácsos rendszeresen tartalékmásolatot készíteni az adatsérülés, az adatvesztés és az eszközök meghibásodása elleni védelem érdekében. Jegyezze meg, hogy cégünk nem vállal felelősséget a tárolt adatok sérülése vagy elveszítése esetén. VIGYÁZAT! Mint bármilyen apró tárgy esetében, az SD kártyát is lenyelheti egy gyermek. Tartsa gyermekektől távol az SD kártyát. Használat után azonnal távolítsa el az SD kártyát. 26

27 Kártyaműveletek Mappák és fájlok A Photo view funkcióval csak digitális fényképezőgéppel rögzített, DCF és EXIF kompatibilis JPEG fájlt lehet megjeleníteni. DCF (Design rule for Camera File system)a Japan Electronics and Information Technology Industries Association (JEITA) által létrehozott egységes szabvány. Az MPEG4 nézet funkcióval csak a készülékkel, Panasonic DIGA DVD felvevővel, illetve hordozható D-snap kamerával rögzített mozgóképeket lehet megjeleníteni. Ha MPEG4 formátumban kíván felvételt rögzíteni, formázza az SD kártyát a készülékkel. A kártya nem biztos, hogy megfelelően működik, ha más eszközzel formázzák. A memóriakártyákat FAT12 vagy FAT16 fájlrendszer szerint kell formázni ahhoz, hogy a TV-készüléken megtekinthessék őket. Ha a kártyát nem formázzák, bizonyos memóriakártya-adapterekkel inkompatibilisek lehetnek. Ha ez megtörténik, akkor formázza újra a kártyát digitális kamerájában. A kártya formázása letörli a rajta tárolt képeket. Lásd a kamera használati utasítását további információkért. A megjeleníthető fájlok maximális száma: Képfelbontás: A 8 x 8 és az 5120 x 3840 képpontos tartományon belül Ha a képfelbontás nem kompatibilis, a kép hibaüzenetként jelenik meg. Ha a képet PC-ről importálják, meg kell, hogy feleljen az EXIF (Exchangeable image fi le format) 2.0, 2.1 vagy 2.2 szabványnak a DCF (design rule for Camera File system) formátum mellett. A PC-n módosított JPEG fájlt nem jeleníti meg a TV-készülék. Ez a funkció nem képes megjeleníteni az olyan Motion JPEG, illetve állóképeket, amelyek nem felelnek meg a DCF formátumnak (azaz TIFF, BMP). Ha a fájl részlegesen sérült, lehet, hogy alacsonyabb felbontásban jelenik meg. A megjelenített képméret a rögzített kép méretétől függ. A mozgóképek képpontjainak száma 320 x 240 (QVGA) vagy 176 x 144 (QCIF). Ha a fájlok száma meghaladja a értéket, további rögzítés nem lehetséges. Az alkalmazott hangrögzítési formátum: G.726 (32 Kbps, 8 khz mintavételezési frekvencia, monó). Példa mappaszerkezetre Amikor a kártya fájlszerkezete PC-n jelenik meg az alábbi ábra szerint. ROOT DCIM 100_PANA A mappanév 3 számjegyből áll, amelyet öt tetszés szerinti karakter követ. P JPG P JPG P JPG P JPG A fájlnév 4 tetszés szerinti karakterből áll, amelyet egy 4 számjegyű fájlszám követ. (A mappa, illetve fájl elnevezéséhez használja a következő karaktereket: a-z, A-Z, 0-9 és _.) SD_VIDEO PRL001 Automatikusan állítja elő a készülék A mappanév előtagja PRL, amit három karakter követ. MOL001.ASF MOL002.ASF MOL003.ASF MOL004.ASF A fájlnév előtagja MOL, amit három karakter követ. (Mappák, illetve fájlok elnevezéséhez használja a következő három karaktert: a-f, A-F és 0-9.) Megjegyzések: A mappa-, illetve fájlnevek a digitális kamera típusától függően eltérhetnek. Ne használjon kétbájtos karaktert vagy speciális kódot! A kártya használhatatlanná válhat a készülékben, ha a fájl-, illetve mappaneveket módosítják. 27

28 Kártyaműveletek SD felvétel A TV-csatornák és az AV1 bemeneti jelek (PAL / SECAM) rögzíthetők az SD kártyára. A felvétel előtt állítsa be a Rec mode és a Rec time tételeket a Setup menüben. Lásd a 32. oldalon. Válassza ki a rögzíteni kívánt csatornát. C 0 Helyezze be az SD kártyát a nyílásába.lásd a 26. oldalon. Nyomja meg az SD REC gombot a felvétel elindításához. Ha nem elegendő a fennmaradó idő, vagy a Rec time No állásra van állítva a Setup menüben, megjelenik a következő üzenet. SD REC TV Nincs elegendő fennmaradó idő Felvétel indítása? Nincs elég memória Jelenlegi beállítás Felvételi idő 180perc Felvételi mód Takarékos Felvételi mód: 15perc A Rec time No állásra van állítva Felvétel indítása? Jelenlegi beállítás Felvételi idő Felvételi mód Felvételi mód: A felvétel indításához nyomja meg az gombot. Nyomja meg az EXIT gombot a felvétel megállításához. Beáll. nélk. Takarékos 17perc Felvétel megállítása 28 Megjegyzések: Másolásvédelemmel ellátott műsorjelt nem tud rögzíteni. Ha az Off timer funkció aktív, vagy megnyomják az [ ] gombot felvétel közben, a felvétel nem áll meg. Ne nyomja meg a TV-készülék [ ] kapcsolóját felvétel közben. A fájl máskülönben megsérülhet. Felvétel közben ne távolítsa el az SD kártyát. Az SD kártyára éppen rögzített, illetve az egyéb, rajta tárolt adatok olvashatatlanná válhatnak. Az SD felvétel nem biztos, hogy teljesen kompatibilis, illetve lejátszható bizonyos PC szoftvereken vagy PDA eszközökön. Ha a képernyőn egyszerre két kép látható a Multi window nézetben, a főablakban lévő műsor kerül rögzítésre. A másodlagos ablak képe átkapcsolható. Ha az adásrendszert felvétel közben módosítják, nem rögzíthető teljes egészében. Kép nélküli műsorjel (kizárólag hang) nem rögzíthető teljes egészében. Nyomja meg az SD REC gombot felvétel közben. Megjelenik a megerősítést kérő üzenet. Nyomja meg az gombot, ha megjelenik az üzenet. SD kártya rögzítési ideje SD REC (Az idő értéke hozzávetőleges) Méret Extra finom Szuper finom Finom Normál Takarékos 64MB 7 perc 9 perc 23 perc 34 perc 1 óra 21 perc 128MB 14 perc 18 perc 44 perc 1 óra 6 perc 2 óra 35 perc 256MB 28 perc 37 perc 1 óra 32 perc 2 óra 17 perc 5 óra 20 perc 512MB 55 perc 1 óra 10 perc 3 óra 4 óra 30 perc 10 óra 40 perc 1GB 1 óra 50 perc 2 óra 20 perc 6 óra 9 óra 21 óra 20 perc Ennek a terméknek a használatát az MPEG-4 szabadalmak szerint engedélyezték fogyasztó általi, személyes és nem kereskedelmi célokra történő (i) videofelvétel kódolására az MPEG-4 videoszabvány ( MPEG-4 Video ) szerint és/vagy (ii) olyan MPEG-4 videofelvétel dekódolására, amelyet személyes és nem kereskedelmi célú tevékenységet végző fogyasztó kódolt és/vagy engedéllyel rendelkező videoszolgáltatótól származik. Az ettől eltérő célokra szóló engedélyt nem adták meg, illetve nem értelmezhető megadottnak. További információt az MPEG LA honlapján kaphat. Lásd:

29 Kártyaműveletek Alapvető funkciók Belépés kártya üzemmódba Nyomja meg az SD gombot. Visszatérés az SD kártyamenübe Nyomja meg az EXIT gombot. lépés a kártya üzemmódból Miközben látható az SD kártyamenü, nyomja meg az SD gombot, hogy visszaállítsa a normál képet. EXIT SD menü Film lejátszás Fotó lejátszás SD beállítások Szabad memória C 0 Film lejátszás Megtörténik a készülék, illetve digitális kamera által rögzített mozgóképek lejátszása.ezt a funkciót csak SD kártyák támogatják. Nyomja meg az SD gombot. Léptesse, hogy kiválassza a Film lejátszás-t. Jelenítse meg a Film lejátszás-t. Megjelenik a bélyegnézeteket tartalmazó képernyő. Válassza ki a fájlt. SD menü Film lejátszás Fotó lejátszás SD beállítások Szabad memória Nyomja meg az SD gombot. Elindul a mozgóképfelvétel lejátszása. Megjegyzések: A Picture menü és Sound menü (csak lejátszáskor), illetve a Viewing beállítás (csak bélyegnézetben) módosítása a MENU gomb megnyomásával lehetséges, MPEG4 nézetben. A Dátum mutatja azt a dátumot, amikor a felvételt a digitális kamerával készítették. A formátuma 01/01/2000, ha a felvételt dátumbeállítás nélkül készítették. Hibaüzenetek (be nem tölthető képek stb.) választott fájl Film Lejátszás Válasszon Lejátszás Válasszon lépés SD : Visszalépni Lezárás 00001/00028 Törlés File név : MOL001 Dátum : 01/01/2000 A behelyezett kártya megjelenik (Nem jelenik meg PC kártya esetében) Mozgókép hang nélkül Olyan mozgókép, amelyet nem zároltak 29

30 Kártyaműveletek Lejátszás közben Ha a kezelési útmutató nem látható, nyomja meg az gombot, hogy megjelenítse. Amikor látható a kezelési útmutató ( ) Nyomja meg a lejátszás szüneteltetéséhez. ( ) Nyomja meg a lejátszáshoz. (, ) Nyomja meg a kép átugrásához. Nyomja meg és tartsa lenyomva a Rew/FF funkció működtetéséhez. ( ) Nyomja meg a lejátszás megállításhoz. Megjegyzések: Lejátszás közben a hangerőt a Volume up/down gombbal állíthatja Lejátszás közben nem jelenik meg jel a monitor kimeneti csatlakozón. Lejátszás közben a Képarány beállítása az ASPECT gomb megnyomásával módosítható. Fájl zárolása/feloldása Válassza ki a zárolandó fájlt a bélyegnézeti képernyőn. A fájl zárolásához nyomja meg a Kék gombot. Kék A zárolás feloldásához nyomja meg ismét. Fájl törlése Válassza ki a törlendő fájlt a bélyegnézeti képernyőn. A fájl törléséhez nyomja meg a Piros gombot. A döntés megerősítéséhez nyomja meg ismét. Piros Megjegyzés: Ha a fájl zárolva van, nem törölhető. Beállítás menü Nyomja meg a MENU gombot a MPEG4 nézetben (bélyegnézet). Léptesse, hogy kiválassza a Beállítás menü-t. Jelenítse meg a Beállítás menü-t. Mozgassa a funkciók beállításához. MENU Főmenü Képmenü Hangmenü Beállítás menü Képkocka méret (Normál vagy Nagy) Válassza ki a lejátszani kívánt fájl Keretének méretét. újrajátszás be/ki (, Egy file vagy All) Válassza ki az ismétlési üzemmódot. Beállítás menü Képkocka méret újrajátszás be/ki Normál 30

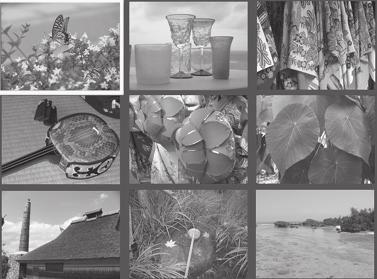

31 Kártyaműveletek Fotó lejátszás Megjelennek a digitális kamera által rögzített állóképek.ez a funkció támogatja mind az SD, mind a PC kártyák használatát. Nyomja meg az SD gombot. Léptesse, hogy kiválassza a Photo view-t. Jelenítse meg a Photo view-t. Megjelenik a bélyegnézeteket tartalmazó képernyő. Válassza ki a fájlt. A megtekintéséhez nyomja meg az gombot. Megjegyzések: A Picture menü, illetve a Viewing beállítás módosítása a MENU gomb megnyomásával lehetséges, Photo nézetben. Egyképes nézetben és diavetítés közben a Képarány beállítása az ASPECT gomb megnyomásával módosítható. Egyképes nézetben Ha a kezelési útmutató nem látható, nyomja meg az megjelenítse. Amikor látható a kezelési útmutató Nyomja meg az előző nézetre ugráshoz. gombot, hogy Nyomja meg a bélyegnézet megjelenítéséhez. Nyomja meg a gombot, hogy elforgassa a képet. Minden gombnyomás 90 fokkal elforgatja a képet. vetítési mód SD menü Film lejátszás Fotó lejátszás SD beállítások Szabad memória Válasszon egyedi kép Válasszon lépés SD : Visszalépni 00001/00028 File név : Dátum : 06/12/2003 Képpont : 2048x1536 A behelyezett kártya megjelenik (Nem jelenik meg olyan kártya esetében, amelyet nem választottak ki) Nyomja meg a következő nézetre ugráshoz. A nézet nagyításához nyomja meg a Piros gombot. Nagyítás mellett (zoom mode) a kurzorgombok segítségével mozgathatja a képet. Piros Beállítás menü Nyomja meg a MENU gombot a Photo nézetben. Léptesse, hogy kiválassza a Beállítás menü-t. MENU Beállítás menü diavetítés indítás képváltás ideje újrajátszás be/ki Kártya választás Megjelenítés 5másodperc SD kártya Jelenítse meg a Beállítás menü-t. Mozgassa a funkciók beállításához, illetve a Diavetítés eléréséhez. Slide show Válassza ki az Időköz és az Ismétlés beállításait, mielőtt belépne a Diavetítés üzemmódba. képváltás ideje (5másodperc, 10másodperc, 15másodperc, 30másodperc, 60másodperc, 90másodperc vagy 120másodperc) Válassza ki a kép megjelenítésének időtartamát. újrajátszás be/ki (Be vagy ) Kapcsolja be vagy ki az ismétlést. Kártya választás (SD kártya vagy PC kártya) Válassza ki az SD vagy PC kártya használatát, ha mindkét kártyát behelyezték a foglalatába.nincs választási lehetőség, ha csak egy kártyát helyeztek be. 31
