1 Történeti anyagok fejlődése Vályog, tégla, habarcs, beton Dr. Józsa Zsuzsanna A térképlapot Posner Károly Lajos és Fia térképészeti műintézete metszette és nyomtatta, Budapesten, 1896-ban Vályog épületek - Jemen A tégla története szárított tégla i.e babilóniaiak, asszírok, hettiták, kínaiak 1

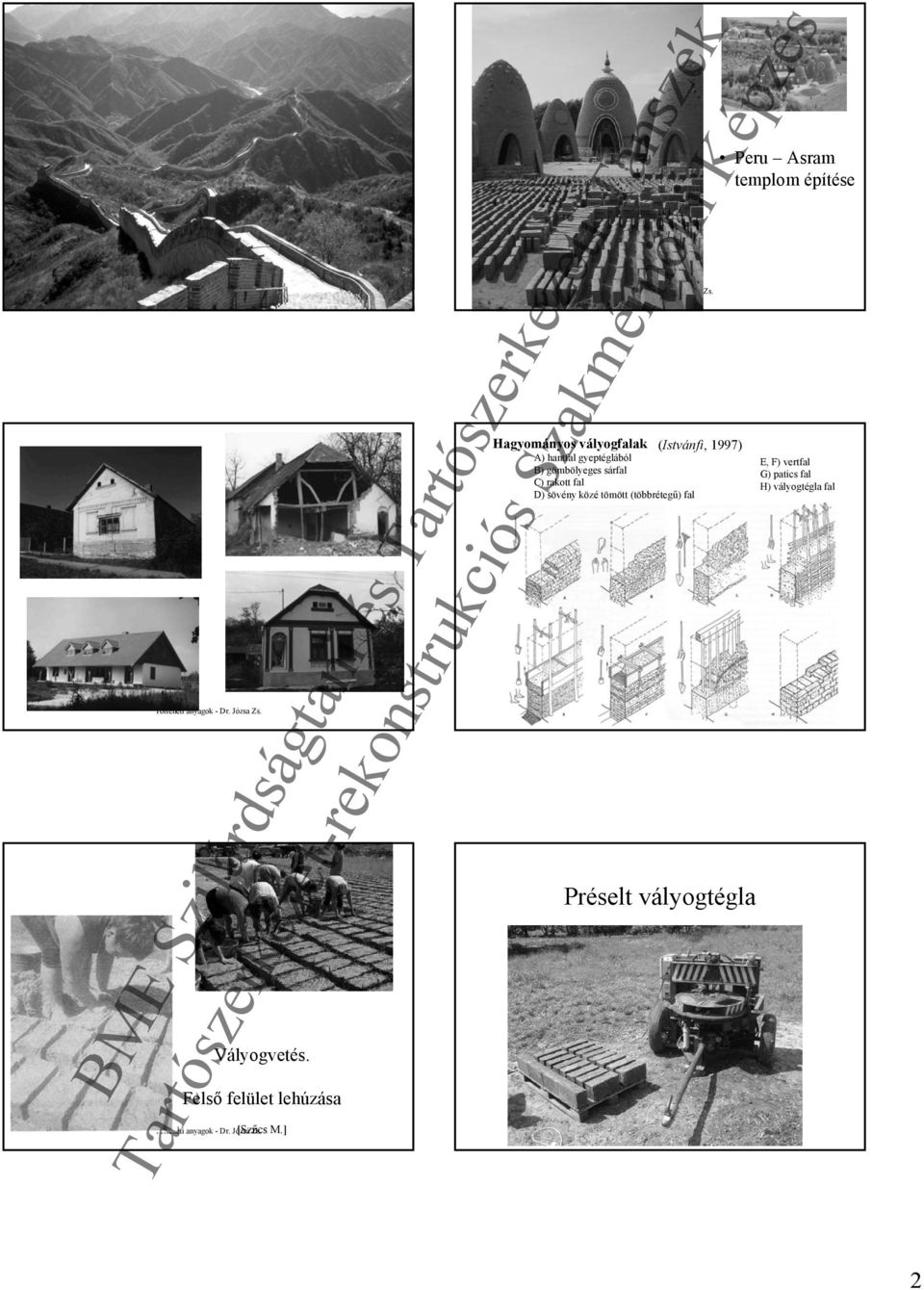

2 Vályogvetés. Felső felület lehúzása Történeti anyagok - Dr. Józsa [Szűcs Zs. M.] Hagyományos vályogfalak (Istvánfi, 1997) A) hantfal gyeptéglából B) gömbölyeges sárfal C) rakott fal D) sövény közé tömött (többrétegű) fal Préselt vályogtégla Peru Asram templom építése E, F) vertfal G) patics fal H) vályogtégla fal 2

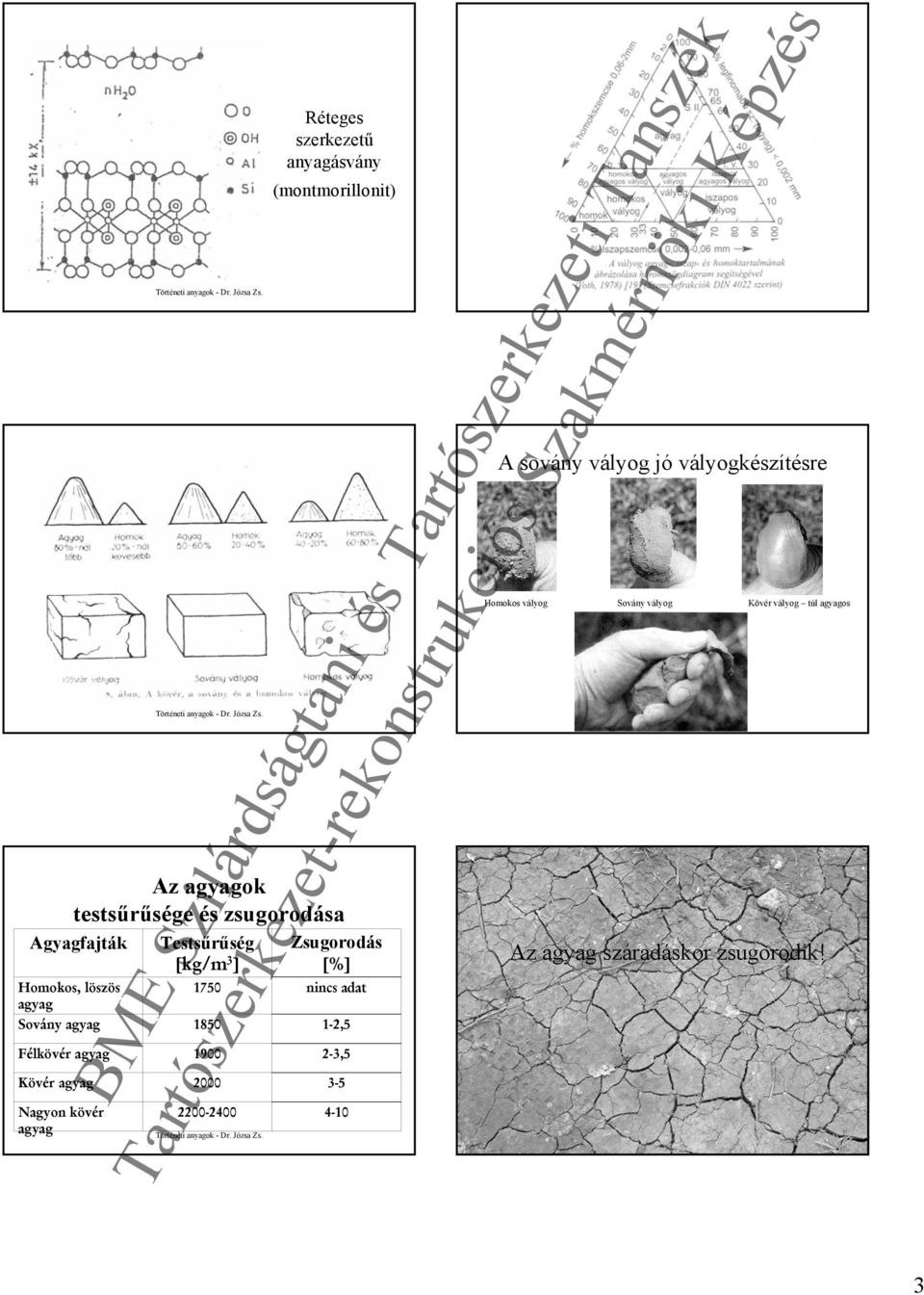

3 Réteges szerkezetű anyagásvány (montmorillonit) Az agyagok testsűrűsége és zsugorodása Agyagfajták Homokos, löszös agyag Sovány agyag Félkövér agyag Kövér agyag Nagyon kövér agyag Testsűrűség [kg/m 3 ] Zsugorodás [%] nincs adat 1-2,5 2-3, A sovány vályog jó vályogkészítésre Homokos vályog Sovány vályog Kövér vályog túl agyagos Az agyag száradáskor zsugorodik! 3

4 Soványító anyagok homok szalma pelyva törek fűrészpor kender szecska stb. Vályogfajták Könnyűvályog Rosterősítésű vályog Nehéz vályog Testsűrűség [kg/m 3 ] Nyomószilárdság [N/mm 2 ] 1,0 2,0 4,0 Hővezetési tényező [W/mK] 0,47 0,7 0,93 Alapozás nélküli, alápincézetlen épület lábazata és kapcsolódó szerkezetei felújítás előtt ). (Szűcs M.) 4

5 égetett tégla i.e (pl. Babilon 30 m széles 5 km hosszú fal) színes zománcozott téglaburkolat Ishtár-kapu, felvonulási út fala i.e. VI. század Vegyes falazat (Szűcs M.) A tégla története Róma Róma Róma 5

6 BM Ta E rtó S sze zilá rke rdsá zet gta -re n kon i és stru Tar kci tósz erk ós Sza eze km ti T érn an öki szé Ké k pzé s Róma Magyar téglaépítészet Pacatus-gyárnak nevezett fazekas műhely Aquincum polgárvárostól keletre Középkori téglatemplomok Csenger, Pirics, Pócspetri, Nyírbéltek, Velemér, Csempeszkopács, Szalonna 6

7 Déva vára 7

8 A magyarországi téglák Bélyeges téglák a jelekből és évszámokból az épületek birtokosai, építtetői meghatározhatók Formázásnál alkalmazott módszerek Régen: lágy keverék - kézi vetésű téglagyártás Ma hasonlít hozzá a gépesített lágysajtolási eljárás Ma inkább kevéssé képlékeny keverék 8

9 Szárítás a szabadban, fedett helyen Égetés Megmunkálási, pórus- és adszorpciós víz eltávolítása Hoffmann kemence Kültérben szétfagy A normál tégla nem használható szabadtéren járófelületként! A Hoffmann-féle körkemence Egy oly elipszis szerkezet, Kicsiny kis kamrák vannak benne, Melyek valóban nincsenek. Az ellenáram elve alapján Megy be a tégla, jön ki a füstgáz, A leghidegebb meleget A hideg tégla kapja meg. Az ellenáram elve alapján Jön ki a tégla, megy be a füstgáz, A legmelegebb meleget A meleg tégla kapja meg. Hoffmann-féle körkemence Ma: nedves formálás csigasajtóval struktúrás tégla 9

10 Égetési hőmérséklet hatása Falazótégla o C Tömörödés Klinkertégla o C 10

11 vízfelvétel (m%) 30% 25% 20% 15% 10% 5% 0% Történeti téglák Testsűrűség és vízfelvétel összefüggése Falazótégla, burkolótégla testsűrűség (kg/m3) Zsugorított klinkertégla Zsugorított kerámiák Műszaki jellemző Porózus szövetszerkezetű szövetszerkezetű Nyomószilárdság N/mm 2 3,5 (2,5) átlagérték (legkisebb egyedi érték) - osztály km. tömör téglánál 5 (3,5) - III. oszt. 7 (4,5) - II. oszt. 10 (6,5) - I. oszt. 14 (9,0) - Nagyszil. 20 (14) - Pillértégla Tömör > 28 (20) Testsűrűség kg/m > 1800 Vízfelvétel m% > 10 Égetési hibák a) Túlégetés: üvegesség Falazótégla, Klinkertégla burkolótégla (ált ) torzulás rossz habarcstapadás b) Gyenge égetés (alulégetés): kis szilárdság < 8 (ált. 2-3) hajszálrepedések mállékonyság 11

12 Falazás Habarcsok mészhabarcs hidraulikus habarcsok - Vitruvius: puccolánnal kevert mész - asszírok mészhabarcsba kevert tufaőrlemény vagy téglaliszt XI. század 1:1 arányú mész:homok (színe: fehér) XIV-XV. század a homok aránya két-háromszorosára nőtt (színe: sárga) téglalisztes mészhabarcs (reneszánsz olasz mesterek) XIX. század végétől cementtel javított mészhabarcs Vitruvius a Puteoli földről Van pedig egy porfajta, amely természeténél fogva csodálatos dolgokat visz végbe. Baiae környékén keletkezik, azoknak a városoknak a területén, amelyek a Vezúv hegye körül fekszenek. Ha ezt mésszel és tört kővel keverik, nem csak a különféle épületeknek nyújt szilárdságot, hanem ha a tengerben építenek gátat, s ezek a víz alatt szilárdulnak meg. Tehát a belső tűz és a láng gőze a föld ereiben megmaradva és izzva, azt a földet könnyűvé teszi, és ott, ahol kibukkanva található, nem tartalmaz nedvességet. Tehát amikor a három, a tűz heve által hasonló módon alakított dolog egy keverékben egyesül, hirtelen vizet véve fel, összeállnak és a nedvességtől gyorsan megkeményítve megszilárdulnak Történeti és sem anyagok a -hullámok, Dr. Józsa Zs. sem a víz ereje nem képesek megbontani őket. Homlokzatburkolatok Hagyományos mészégetés Cement Vitruvius leírja a habarcskészítést római cement: égetett mész + trasz égetett mész + téglaliszt Smeaton jobb az agyagtartalmú mész (hidraulikus mész) Parker 1796 égetett márga = román cement Cement: 1824-ben szabadalmaztatta Joseph Aspdin leedsi kőművesmester Színe: a Portland-félszigeten építőkőként termelt portlandstone nevű mészkő szürke színéhez és szilárdságához hasonlít első cementszabvány 12

13 Ma: Vicat cement 13

14 Rankin-diagram Cementgyártás ma Róma Cementgyártás ma Róma 82 14

15 Róma BM Ta E rtó S sze zilá rke rdsá zet gta -re n kon i és stru Tar kci tósz erk ós Sza eze km ti T érn an öki szé Ké k pzé s Róma 15

16 Betonkenu Regatta 2011 Magdeburg Első vasbeton Lambot-féle betoncsónak 1854 Rostock 2003 Milleniumi földalatti vasút építése A könnyűbeton múltja könnyű tufaőrlemény tufaőrlemény + téglatörmelék travertin- és tufaőrlemény travertin Történeti őrlemény anyagok - Dr. Józsa Zs. Pl. Pantheon Vasbeton hajó a Temzén

17 A Monierrendszerű födémek A Belgrád rakpart raktárainak födémrendszere Fotók: Szűcs Zsuzsanna 1907 Szeged, Reök palota Vásárhelyi Pál tanácsa: Mészmárga rendelése a beocsini kolostortól, cementkészítés hidraulikus mész égetése a mai MTA helyén A híd átadása: 1849 Fotók: Szűcs Zsuzsanna 17

18 Szeged Öreg Hölgye a vasbeton víztorony 1903 és 1904 között épült Zielinski Szilárd ( ) mérnök, az első magyar műszaki doktor, a vasbeton-építés meghonosítójának tervei alapján. Építészei Korb Flóris és Giergl Kálmán voltak. Az építők, Freund Henrik és Fiai munkáját minősíti, hogy az 1000 m 3 -es, 55 m magas víztorony még ma is működik. (Hf: Kármán Zsuzsa) Téglahomlokzatok tisztítása, javítása Mechanikai módszerek Vegyi eljárások Szolnok, Eötvös téri víztorony (1910) HOMLOKZATOK TISZTÍTÁSA Gábor-Szabó Zsuzsanna Mechanikus tisztítási eljárások - - csiszolás, marás, vésés - - tisztítás nedves homokszórással - - tisztítás száraz homokszórással, - - mikroszemcse szórás, - - szemcse visszaszívásos szemcseszórási eljárások, - - kisnyomású rotációs eljárás

19 Vegyszeres tisztítási eljárások - - Általában savas mosás - (csak a téglafelületet érintse, utána tiszta vizes törlés) - Utána hidrofobizálás - - Pasztás tisztítás (inkább tetőcserepek esetén) V. Épületszigetelési Konferencia február 14. Homlokzattisztítás és védelem Dr. Józsa Zsuzsanna BME Építőanyagok és Mérnökgeológia Tanszék V. Épületszigetelési Konferencia február 14. Homlokzattisztítás és védelem Dr. Józsa Zsuzsanna BME Építőanyagok és Mérnökgeológia Tanszék V. Épületszigetelési Konferencia február 14. Homlokzattisztítás és védelem Dr. Józsa Zsuzsanna BME Építőanyagok és Mérnökgeológia Tanszék Köszönöm figyelmüket! A helyes tisztítási technológia - minden szakaszában szabályozható - a tisztítás módja és a használt tisztítóanyagok nem károsíthatják sem tisztítás közben, sem tisztítás után a felületet, - a szennyeződéseket mind a felületről, mind a pórusok mélyéből eltávolítja, - a végeredmény ellenőrizhető - legyen környezetkímélő, gazdaságos, gyors - nem durvíthatja lényegesen az eredeti felületet, - a tisztított felület alkalmas lesz a felületvédő szerek befogadására
