1 TT-, TV-, TW-, TB-, TL-, TR- HÕMÉRSÉKLET TÁVADÓK HASZNÁLATI ÉS PROGRAMOZÁSI LEÍRÁS 1. kiadás 0408 Gyártó: NIVELCO Ipari Elektronika Rt. H-1043 Budapest, Dugonics u. 11. Tel.: Fax: BKI 04 ATEX 113X tbj5242m0600p_01 1 / 16

2 BKI 04 ATEX 113X tbj5242m0600p_01 2 / 16

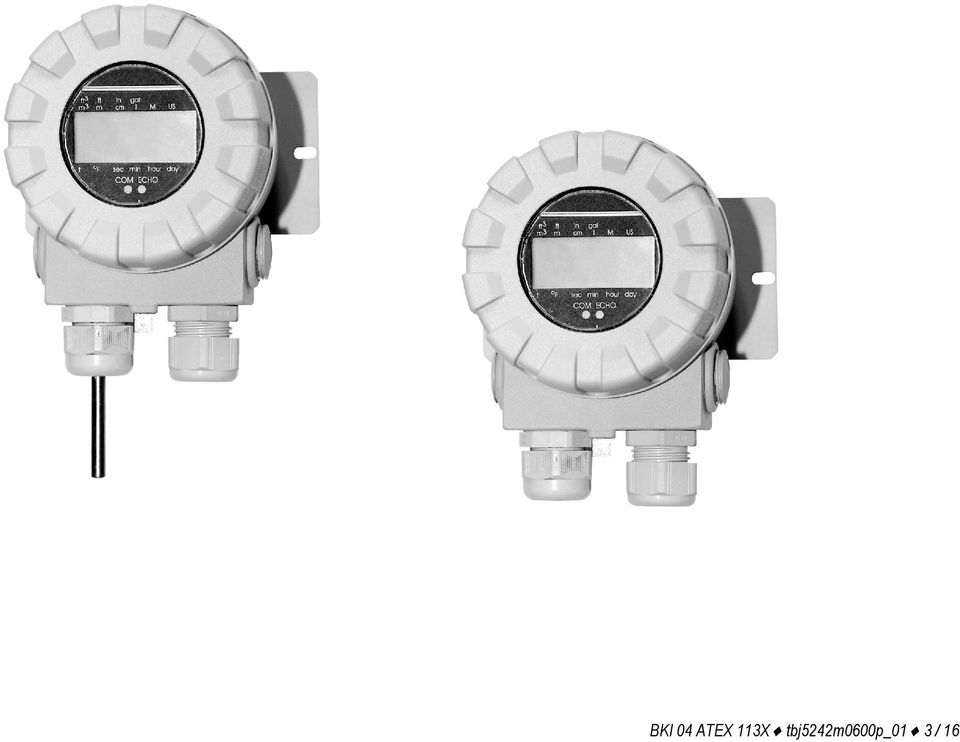

3 BKI 04 ATEX 113X tbj5242m0600p_01 3 / 16

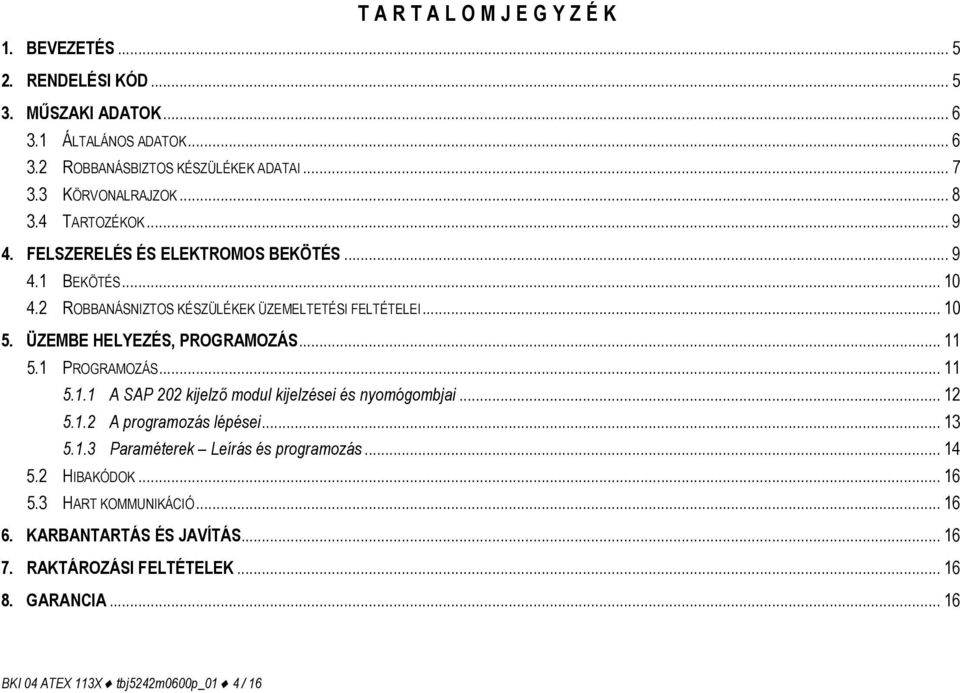

4 TARTALOMJEGYZÉK 1. BEVEZETÉS RENDELÉSI KÓD MŰSZAKI ADATOK ÁLTALÁNOS ADATOK ROBBANÁSBIZTOS KÉSZÜLÉKEK ADATAI KÖRVONALRAJZOK TARTOZÉKOK FELSZERELÉS ÉS ELEKTROMOS BEKÖTÉS BEKÖTÉS ROBBANÁSNIZTOS KÉSZÜLÉKEK ÜZEMELTETÉSI FELTÉTELEI ÜZEMBE HELYEZÉS, PROGRAMOZÁS PROGRAMOZÁS A SAP 202 kijelző modul kijelzései és nyomógombjai A programozás lépései Paraméterek Leírás és programozás HIBAKÓDOK HART KOMMUNIKÁCIÓ KARBANTARTÁS ÉS JAVÍTÁS RAKTÁROZÁSI FELTÉTELEK GARANCIA BKI 04 ATEX 113X tbj5242m0600p_01 4 / 16

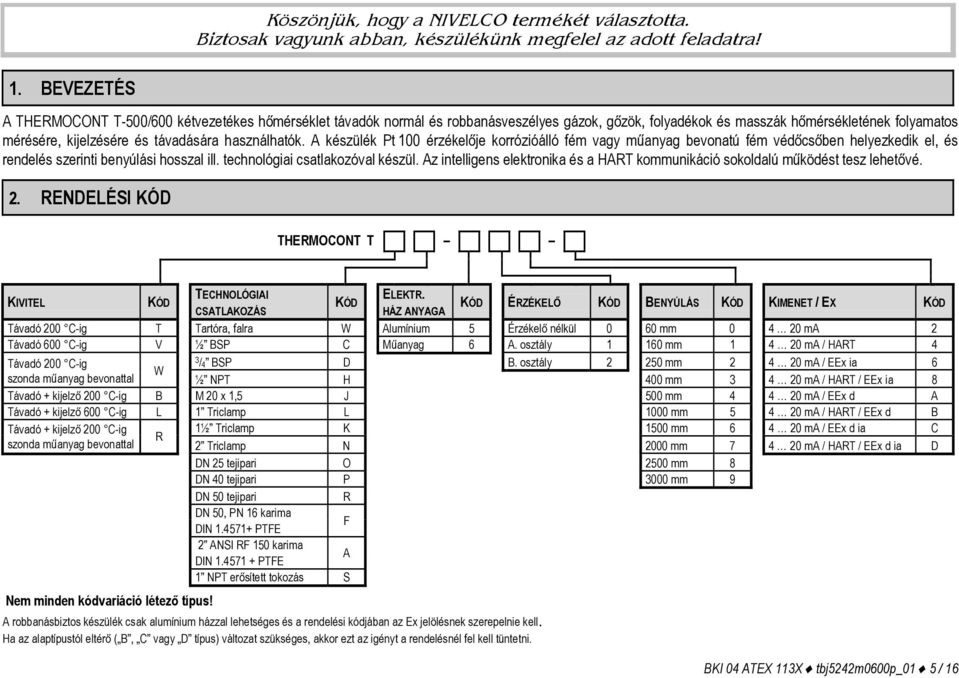

5 Köszönjük, hogy a NIVELCO termékét választotta. Biztosak vagyunk abban, készülékünk megfelel az adott feladatra! 1. BEVEZETÉS A THERMOCONT T-500/600 kétvezetékes hőmérséklet távadók normál és robbanásveszélyes gázok, gőzök, folyadékok és masszák hőmérsékletének folyamatos mérésére, kijelzésére és távadására használhatók. A készülék Pt 100 érzékelője korrózióálló fém vagy műanyag bevonatú fém védőcsőben helyezkedik el, és rendelés szerinti benyúlási hosszal ill. technológiai csatlakozóval készül. Az intelligens elektronika és a HART kommunikáció sokoldalú működést tesz lehetővé. 2. RENDELÉSI KÓD THERMOCONT T KIVITEL KÓD TECHNOLÓGIAI CSATLAKOZÁS KÓD ELEKTR. HÁZ ANYAGA KÓD ÉRZÉKELŐ KÓD BENYÚLÁS KÓD KIMENET / EX KÓD Távadó 200 C-ig T Tartóra, falra W Alumínium 5 Érzékelő nélkül 0 60 mm ma 2 Távadó 600 C-ig V ½ BSP C Műanyag 6 A. osztály mm ma / HART 4 Távadó 200 C-ig 3 /4 BSP D B. osztály mm ma / EEx ia 6 W szonda műanyag bevonattal ½ NPT H 400 mm ma / HART / EEx ia 8 Távadó + kijelző 200 C-ig B M 20 x 1,5 J 500 mm ma / EEx d A Távadó + kijelző 600 C-ig L 1 Triclamp L 1000 mm ma / HART / EEx d B Távadó + kijelző 200 C-ig szonda műanyag bevonattal R 1½ Triclamp K 1500 mm ma / EEx d ia C 2 Triclamp N 2000 mm ma / HART / EEx d ia D DN 25 tejipari O 2500 mm 8 DN 40 tejipari P 3000 mm 9 DN 50 tejipari R DN 50, PN 16 karima DIN PTFE F 2 ANSI RF 150 karima DIN PTFE A 1 NPT erősített tokozás S Nem minden kódvariáció létező típus! A robbanásbiztos készülék csak alumínium házzal lehetséges és a rendelési kódjában az Ex jelölésnek szerepelnie kell. Ha az alaptípustól eltérő ( B, C vagy D típus) változat szükséges, akkor ezt az igényt a rendelésnél fel kell tüntetni. BKI 04 ATEX 113X tbj5242m0600p_01 5 / 16

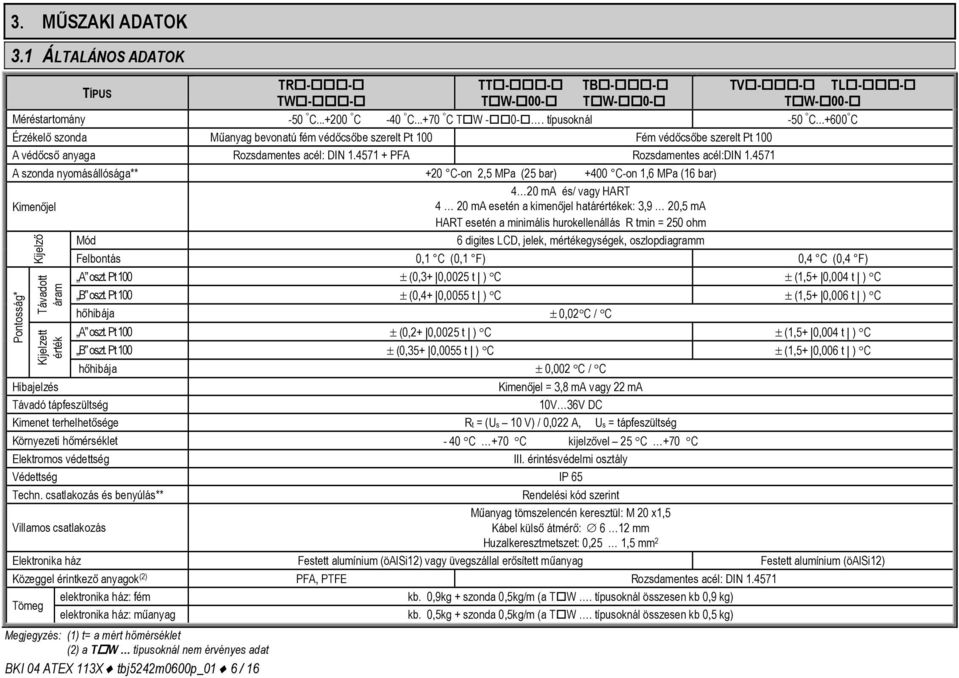

6 3. MŰSZAKI ADATOK 3.1 ÁLTALÁNOS ADATOK TÍPUS TR - - TT - - TB - - TV - - TL - - TW - - T W- 00- T W- 0- T W- 00- Méréstartomány -50 C C -40 C C T W típusoknál -50 C C Érzékelő szonda Műanyag bevonatú fém védőcsőbe szerelt Pt 100 Fém védőcsőbe szerelt Pt 100 A védőcső anyaga Rozsdamentes acél: DIN PFA Rozsdamentes acél:din A szonda nyomásállósága** +20 C-on 2,5 MPa (25 bar) +400 C-on 1,6 MPa (16 bar) 4 20 ma és/ vagy HART Kimenőjel 4 20 ma esetén a kimenőjel határértékek: 3,9 20,5 ma HART esetén a minimális hurokellenállás R tmin = 250 ohm Mód 6 digites LCD, jelek, mértékegységek, oszlopdiagramm Felbontás 0,1 C (0,1 F) 0,4 C (0,4 F) Pontosság* Kijelző Távadott áram Kijelzett érték A oszt. Pt 100 ± (0,3+ 0,0025 t ) C ± (1,5+ 0,004 t ) C B oszt. Pt 100 ± (0,4+ 0,0055 t ) C ± (1,5+ 0,006 t ) C hőhibája ± 0,02 C / C A oszt. Pt 100 ± (0,2+ 0,0025 t ) C ± (1,5+ 0,004 t ) C B oszt. Pt 100 ± (0,35+ 0,0055 t ) C ± (1,5+ 0,006 t ) C hőhibája ± 0,002 C / C Hibajelzés Kimenőjel = 3,8 ma vagy 22 ma Távadó tápfeszültség 10V 36V DC Kimenet terhelhetősége Rt = (Us 10 V) / 0,022 A, Us = tápfeszültség Környezeti hőmérséklet - 40 C +70 C kijelzővel 25 C +70 C Elektromos védettség III. érintésvédelmi osztály Védettség IP 65 Techn. csatlakozás és benyúlás** Rendelési kód szerint Műanyag tömszelencén keresztül: M 20 x1,5 Villamos csatlakozás Kábel külső átmérő: 6 12 mm Huzalkeresztmetszet: 0,25 1,5 mm 2 Elektronika ház Festett alumínium (öalsi12) vagy üvegszállal erősített műanyag Festett alumínium (öalsi12) Közeggel érintkező anyagok (2) PFA, PTFE Rozsdamentes acél: DIN Tömeg elektronika ház: fém kb. 0,9kg + szonda 0,5kg/m (a T W. típusoknál összesen kb 0,9 kg) elektronika ház: műanyag kb. 0,5kg + szonda 0,5kg/m (a T W. típusoknál összesen kb 0,5 kg) Megjegyzés: (1) t= a mért hőmérséklet (2) a T W típusoknál nem érvényes adat BKI 04 ATEX 113X tbj5242m0600p_01 6 / 16

7 3.2 ROBBANÁSBIZTOS KÉSZÜLÉKEK ADATAI TÍPUS T 5 6Ex T 5 8Ex T 5 -AEx T 5 -BEx T 5 -CEx T 5 -DEx Ex védelmi mód Gyújtószikramentes Nyomásálló tokozású Nyomásálló tokozású és gyújtószikramentes Ex védelmi jel II 1 G EEx ia IIB T6...T1 II 2 G EEx d IIB T6...T1 II 1/2 G EEx d ia IIB T6...T1 Gyújtószikramentes határadatok Umax = 30 V Imax = 140 ma Pmax = 1,0 W Ci < 20 nf Li < 200 µh Umax = 30 V Imax = 140 ma Pmax = 1,0 W Ci < 20 nf Li < 200 µh Kábel bevezető tömszelence Fém. M 20 x1,5 Kábel külső átmérő: 6 12 mm Fém. M 20 x1,5 Kábel külső átmérő: 9 11 mm Környezeti hőmérséklet Elektronika ház 40 C +70 C kijelzővel 25 C +70 C Festett alumínium (öalsi10mg) 40 C +70 C kijelzővel 20 C +70 C Hőmérséklet besorolási táblázat EEx ia, d és dia készülékekhez Hőmérséklet osztály T6 T5 T4 T3 T2 T1 T ambient 60 C 70 C T medium 80 C 95 C 130 C 195 C 295 C 440 C BKI 04 ATEX 113X tbj5242m0600p_01 7 / 16

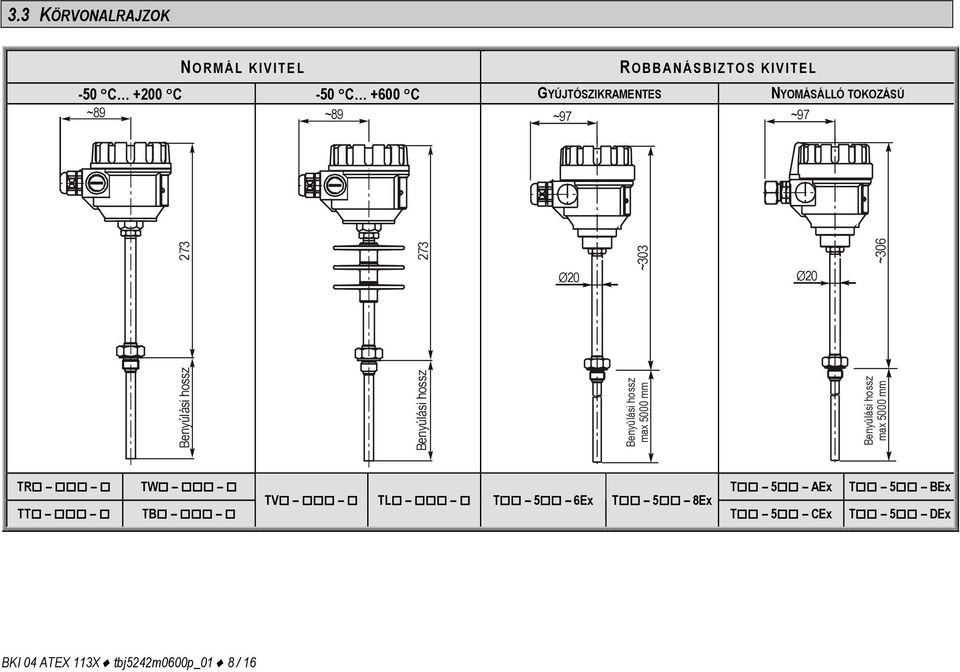

8 3.3 KÖRVONALRAJZOK N ORMÁL KIVITEL R OBBANÁSBIZTOS KIVITEL -50 C +200 C -50 C +600 C GYÚJTÓSZIKRAMENTES NYOMÁSÁLLÓ TOKOZÁSÚ ~89 ~89 ~97 ~ Benyúlási hossz 273 Benyúlási hossz Ø20 Benyúlási hossz max 5000 mm ~303 Ø20 Benyúlási hossz max 5000 mm ~306 TR TW T 5 AEx T 5 BEx TV TL T 5 6Ex T 5 8Ex TT TB T 5 CEx T 5 DEx BKI 04 ATEX 113X tbj5242m0600p_01 8 / 16

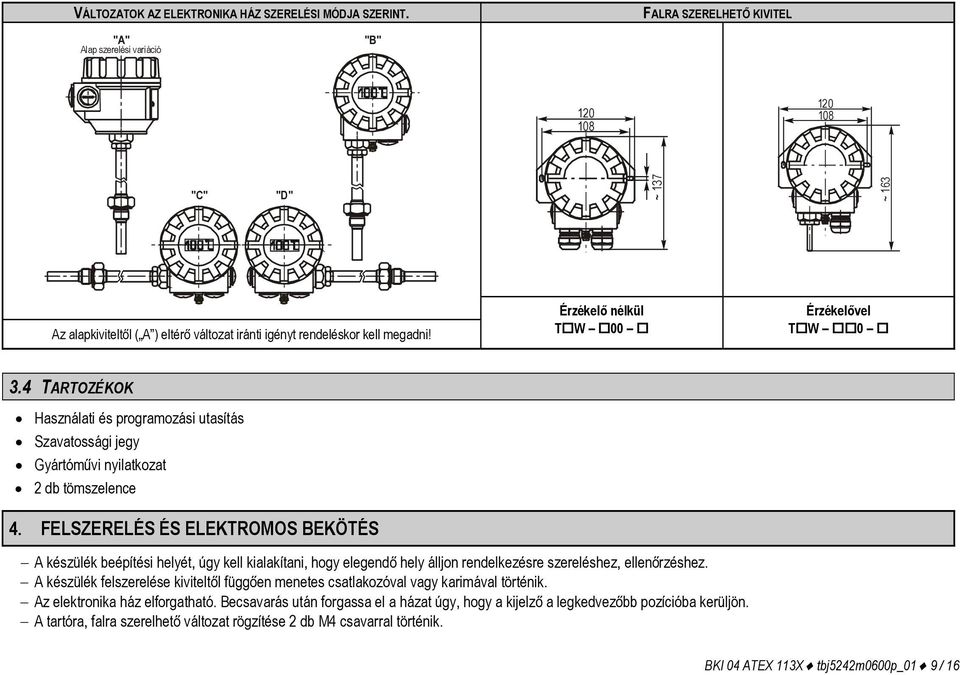

9 VÁLTOZATOK AZ ELEKTRONIKA HÁZ SZERELÉSI MÓDJA SZERINT. FALRA SZERELHETŐ KIVITEL "A" Alap szerelési variáció "B" "C" "D" ~ 137 ~ 163 Az alapkiviteltől ( A ) eltérő változat iránti igényt rendeléskor kell megadni! Érzékelő nélkül T W 00 Érzékelővel T W TARTOZÉKOK Használati és programozási utasítás Szavatossági jegy Gyártóművi nyilatkozat 2 db tömszelence 4. FELSZERELÉS ÉS ELEKTROMOS BEKÖTÉS A készülék beépítési helyét, úgy kell kialakítani, hogy elegendő hely álljon rendelkezésre szereléshez, ellenőrzéshez. A készülék felszerelése kiviteltől függően menetes csatlakozóval vagy karimával történik. Az elektronika ház elforgatható. Becsavarás után forgassa el a házat úgy, hogy a kijelző a legkedvezőbb pozícióba kerüljön. A tartóra, falra szerelhető változat rögzítése 2 db M4 csavarral történik. BKI 04 ATEX 113X tbj5242m0600p_01 9 / 16

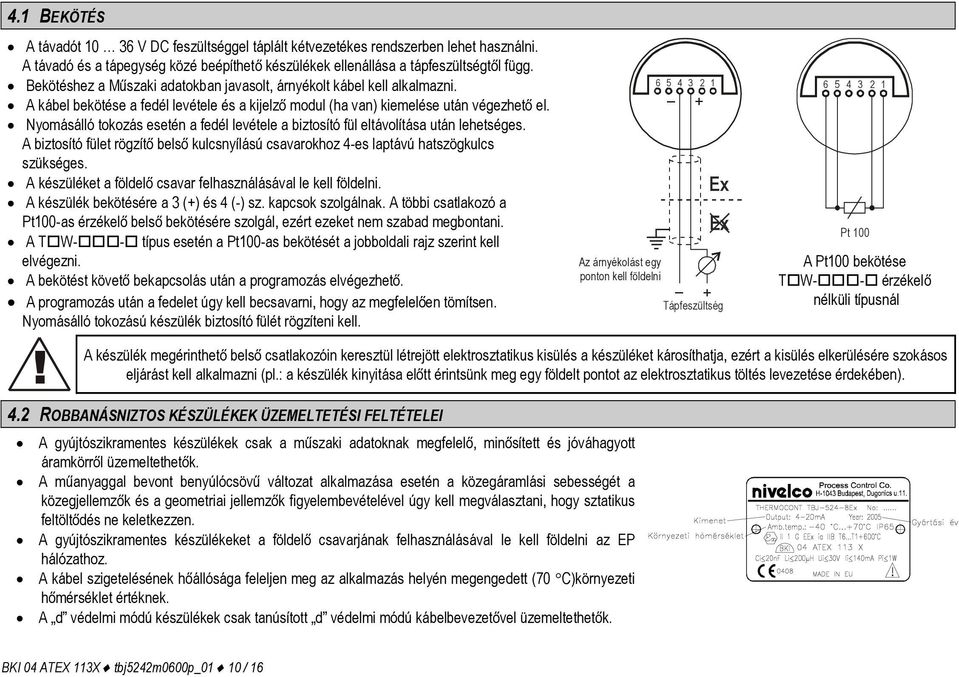

10 4.1 BEKÖTÉS A távadót V DC feszültséggel táplált kétvezetékes rendszerben lehet használni. A távadó és a tápegység közé beépíthető készülékek ellenállása a tápfeszültségtől függ. Bekötéshez a Műszaki adatokban javasolt, árnyékolt kábel kell alkalmazni. A kábel bekötése a fedél levétele és a kijelző modul (ha van) kiemelése után végezhető el. Nyomásálló tokozás esetén a fedél levétele a biztosító fül eltávolítása után lehetséges. A biztosító fület rögzítő belső kulcsnyílású csavarokhoz 4-es laptávú hatszögkulcs szükséges. A készüléket a földelő csavar felhasználásával le kell földelni. A készülék bekötésére a 3 (+) és 4 (-) sz. kapcsok szolgálnak. A többi csatlakozó a Pt100-as érzékelő belső bekötésére szolgál, ezért ezeket nem szabad megbontani. A T W- - típus esetén a Pt100-as bekötését a jobboldali rajz szerint kell elvégezni. A bekötést követő bekapcsolás után a programozás elvégezhető. A programozás után a fedelet úgy kell becsavarni, hogy az megfelelően tömítsen. Nyomásálló tokozású készülék biztosító fülét rögzíteni kell.! Az árnyékolást egy ponton kell földelni Ex Ex Tápfeszültség Pt 100 A Pt100 bekötése T W- - érzékelő nélküli típusnál A készülék megérinthető belső csatlakozóin keresztül létrejött elektrosztatikus kisülés a készüléket károsíthatja, ezért a kisülés elkerülésére szokásos eljárást kell alkalmazni (pl.: a készülék kinyitása előtt érintsünk meg egy földelt pontot az elektrosztatikus töltés levezetése érdekében). 4.2 ROBBANÁSNIZTOS KÉSZÜLÉKEK ÜZEMELTETÉSI FELTÉTELEI A gyújtószikramentes készülékek csak a műszaki adatoknak megfelelő, minősített és jóváhagyott áramkörről üzemeltethetők. A műanyaggal bevont benyúlócsövű változat alkalmazása esetén a közegáramlási sebességét a közegjellemzők és a geometriai jellemzők figyelembevételével úgy kell megválasztani, hogy sztatikus feltöltődés ne keletkezzen. A gyújtószikramentes készülékeket a földelő csavarjának felhasználásával le kell földelni az EP hálózathoz. A kábel szigetelésének hőállósága feleljen meg az alkalmazás helyén megengedett (70 C)környezeti hőmérséklet értéknek. A d védelmi módú készülékek csak tanúsított d védelmi módú kábelbevezetővel üzemeltethetők. BKI 04 ATEX 113X tbj5242m0600p_01 10 / 16

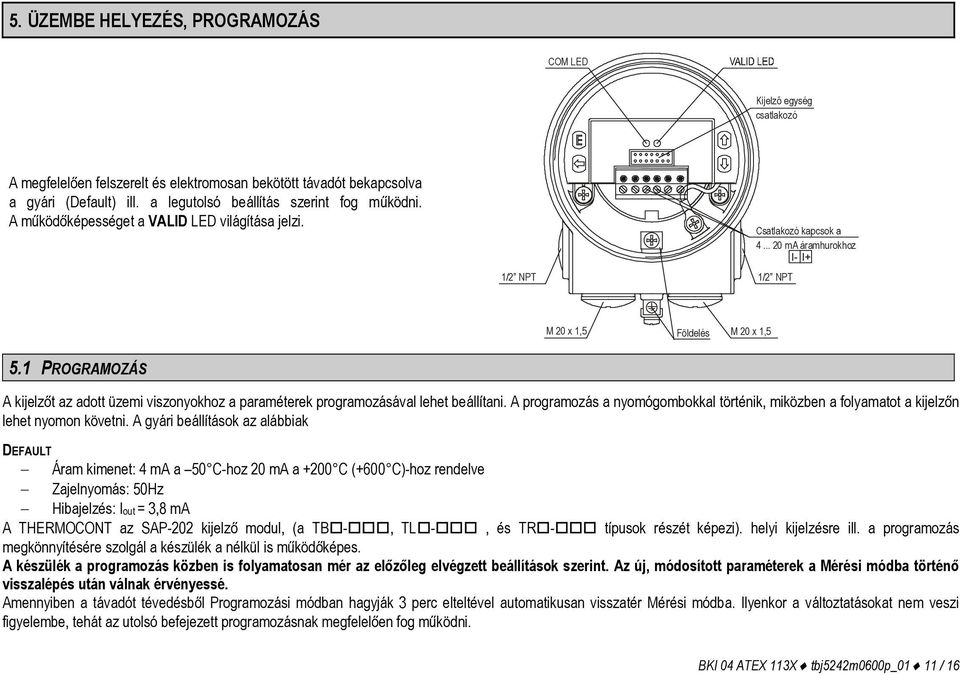

11 5. ÜZEMBE HELYEZÉS, PROGRAMOZÁS COM LED Kijelző egység csatlakozó A megfelelően felszerelt és elektromosan bekötött távadót bekapcsolva a gyári (Default) ill. a legutolsó beállítás szerint fog működni. A működőképességet a VALID LED világítása jelzi. 1/2 NPT Csatlakozó kapcsok a ma áramhurokhoz I- I+ 1/2 NPT M 20 x 1,5 Földelés M 20 x 1,5 5.1 PROGRAMOZÁS A kijelzőt az adott üzemi viszonyokhoz a paraméterek programozásával lehet beállítani. A programozás a nyomógombokkal történik, miközben a folyamatot a kijelzőn lehet nyomon követni. A gyári beállítások az alábbiak DEFAULT Áram kimenet: 4 ma a 50 C-hoz 20 ma a +200 C (+600 C)-hoz rendelve Zajelnyomás: 50Hz Hibajelzés: Iout = 3,8 ma A THERMOCONT az SAP-202 kijelző modul, (a TB -, TL -, és TR - típusok részét képezi). helyi kijelzésre ill. a programozás megkönnyítésére szolgál a készülék a nélkül is működőképes. A készülék a programozás közben is folyamatosan mér az előzőleg elvégzett beállítások szerint. Az új, módosított paraméterek a Mérési módba történő visszalépés után válnak érvényessé. Amennyiben a távadót tévedésből Programozási módban hagyják 3 perc elteltével automatikusan visszatér Mérési módba. Ilyenkor a változtatásokat nem veszi figyelembe, tehát az utolsó befejezett programozásnak megfelelően fog működni. BKI 04 ATEX 113X tbj5242m0600p_01 11 / 16

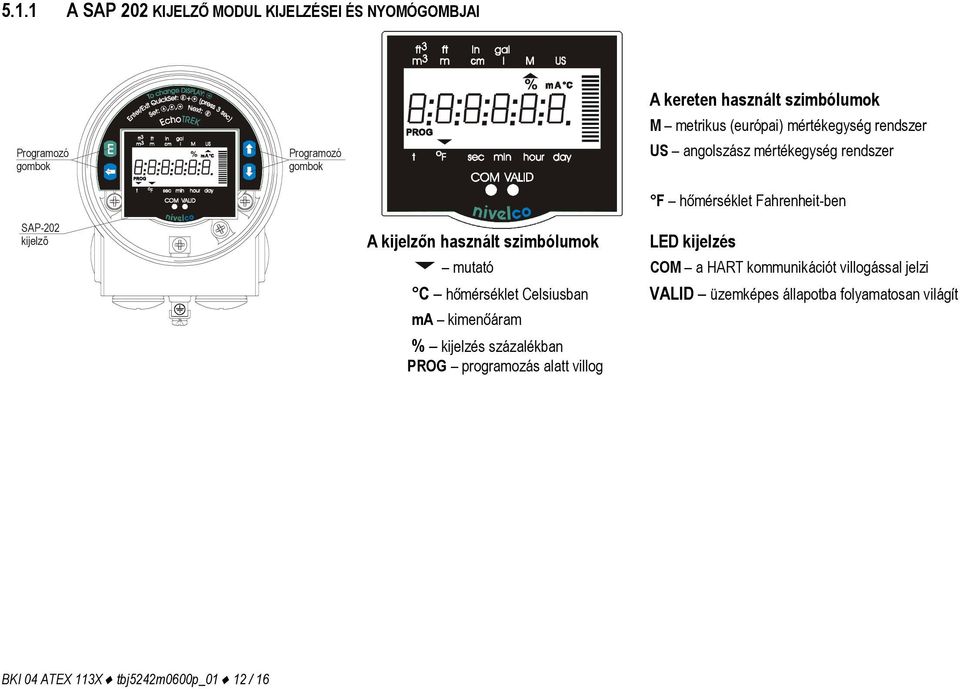

12 5.1.1 A SAP 202 KIJELZŐ MODUL KIJELZÉSEI ÉS NYOMÓGOMBJAI % A kereten használt szimbólumok M metrikus (európai) mértékegység rendszer Programozó gombok % Programozó gombok US angolszász mértékegység rendszer mA F hőmérséklet Fahrenheit-ben SAP-202 kijelző A kijelzőn használt szimbólumok mutató C hőmérséklet Celsiusban ma kimenőáram % kijelzés százalékban PROG programozás alatt villog LED kijelzés COM a HART kommunikációt villogással jelzi VALID üzemképes állapotba folyamatosan világít BKI 04 ATEX 113X tbj5242m0600p_01 12 / 16

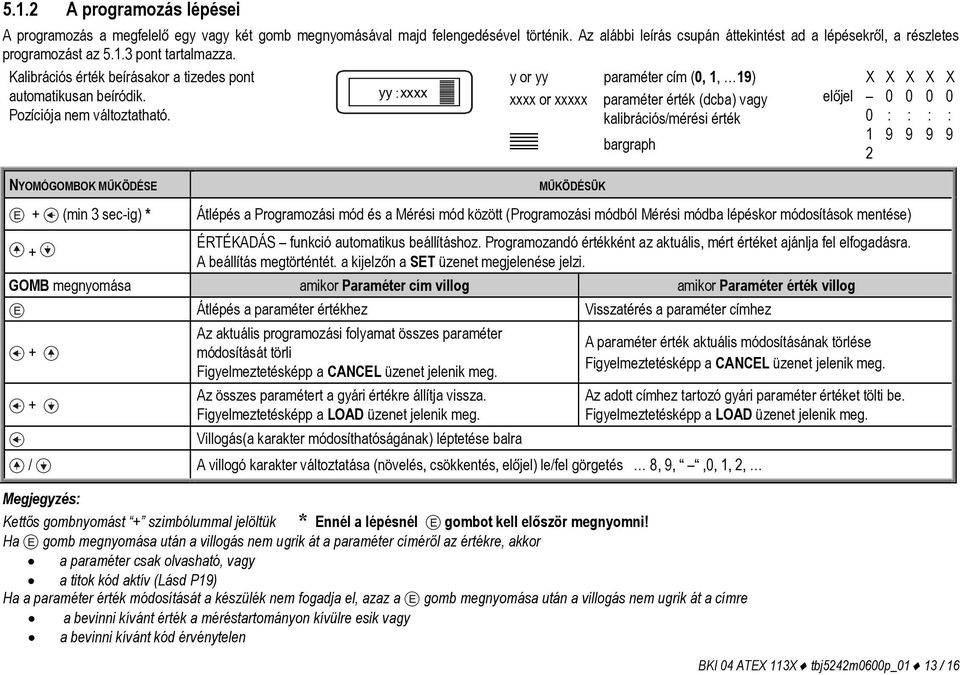

13 5.1.2 A programozás lépései A programozás a megfelelő egy vagy két gomb megnyomásával majd felengedésével történik. Az alábbi leírás csupán áttekintést ad a lépésekről, a részletes programozást az pont tartalmazza. Kalibrációs érték beírásakor a tizedes pont automatikusan beíródik. Pozíciója nem változtatható. NYOMÓGOMBOK MŰKÖDÉSE yy :xxxx y or yy xxxx or xxxxx MŰKÖDÉSÜK paraméter cím (0, 1, 19) paraméter érték (dcba) vagy kalibrációs/mérési érték bargraph E + (min 3 sec-ig) * Átlépés a Programozási mód és a Mérési mód között (Programozási módból Mérési módba lépéskor módosítások mentése) + ÉRTÉKADÁS funkció automatikus beállításhoz. Programozandó értékként az aktuális, mért értéket ajánlja fel elfogadásra. A beállítás megtörténtét. a kijelzőn a SET üzenet megjelenése jelzi. GOMB megnyomása amikor Paraméter cím villog amikor Paraméter érték villog E Átlépés a paraméter értékhez Visszatérés a paraméter címhez + + Az aktuális programozási folyamat összes paraméter módosítását törli Figyelmeztetésképp a CANCEL üzenet jelenik meg. Az összes paramétert a gyári értékre állítja vissza. Figyelmeztetésképp a LOAD üzenet jelenik meg. Villogás(a karakter módosíthatóságának) léptetése balra előjel A paraméter érték aktuális módosításának törlése Figyelmeztetésképp a CANCEL üzenet jelenik meg. Az adott címhez tartozó gyári paraméter értéket tölti be. Figyelmeztetésképp a LOAD üzenet jelenik meg. / A villogó karakter változtatása (növelés, csökkentés, előjel) le/fel görgetés 8, 9,,0, 1, 2, Megjegyzés: Kettős gombnyomást + szimbólummal jelöltük * Ennél a lépésnél E gombot kell először megnyomni! Ha E gomb megnyomása után a villogás nem ugrik át a paraméter címéről az értékre, akkor a paraméter csak olvasható, vagy a titok kód aktív (Lásd P19) Ha a paraméter érték módosítását a készülék nem fogadja el, azaz a E gomb megnyomása után a villogás nem ugrik át a címre a bevinni kívánt érték a méréstartományon kívülre esik vagy a bevinni kívánt kód érvénytelen X X 0 : 9 X 0 : 9 X 0 : 9 X 0 : 9 BKI 04 ATEX 113X tbj5242m0600p_01 13 / 16

14 5.1.3 PARAMÉTEREK LEÍRÁS ÉS PROGRAMOZÁS P0: a A (legalacsonyabb) mérendő hőmérséklet hozzárendelése 4 ma hez P1: a A (legmagasabb) mérendő hőmérséklet hozzárendelése20 ma -hez A hőmérséklettartomány legalacsonyabb és a legmagasabb (határ) értékét hozzá kell rendelni az áramkimenet 4 és 20 ma értékéhez. Ezt kétféleképp lehet megtenni: a: kézzel, azaz a P0 és P1 címekre be kell írni ezeket a hőmérséklet értékeket (Ügyelni kell arra, hogy a paraméter értéke ne essen az érvényes tartományon kívülre, mert különben a készülék nem fogadja el a beállítást, amit az jelez, hogy az E gomb megnyomása után paraméter érték továbbra is villog és nem lép vissza a címre.) A például 40 C hozzárendelése 4 ma-hez a következő: E + megnyomásával lépjen be a Programozási Módba, a / gombokkal menjen a P0-hoz, E megnyomásával lépjen át a paraméter értékhez, írja be a 40-et, majd az E megnyomásával térjen vissza a címhez végül E + nyomásával lépjen ki a Mérési Módba. b: automatikusan, azaz az ÉRTÉKADÁS funkció alkalmazásával. Ehhez a módszerhez a mérendő közegnek a hozzárendelési (alsó és felső tartomány-határérték) hőmérsékleten kell lennie. A beállítás megtörténtét a kijelzőn a SET üzenet megjelenése jelzi. GYÁRI BEÁLLÍTÁS: P0-50 C P C vagy +600 C P7: a Méréstartomány eltolása Szükség esetén a méréstartomány eltolható. Az eltolás értékét előjellel együtt ebbe a paraméterbe kell beírni. GYÁRI BEÁLLÍTÁS: 0 P9: a Áramgenerátor teszt Ebben a paraméterben az áramkimenet aktuális értéke jelenik meg. Az E megnyomása után a karakter villogni kezd és bármely 3,9 és 20,5 ma közötti érték beállítható. Az áramkimeneten a kijelzőn beállított áramnak kell megjelennie, ami ampermérővel ellenőrizhető. P10: a A mért érték mértékegysége a 0 Celsius MÉRTÉKEGYSÉG 1 Fahrenheit GYÁRI BEÁLLÍTÁS: 0 BKI 04 ATEX 113X tbj5242m0600p_01 14 / 16

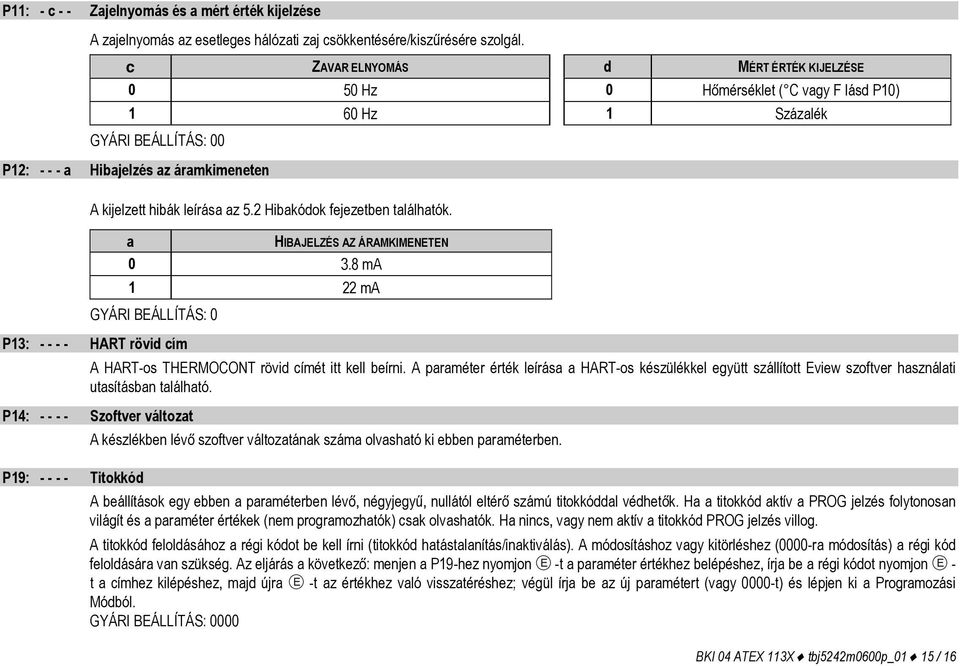

15 P11: - c - - Zajelnyomás és a mért érték kijelzése A zajelnyomás az esetleges hálózati zaj csökkentésére/kiszűrésére szolgál. c ZAVAR ELNYOMÁS d MÉRT ÉRTÉK KIJELZÉSE 0 50 Hz 0 Hőmérséklet ( C vagy F lásd P10) 1 60 Hz 1 Százalék GYÁRI BEÁLLÍTÁS: 00 P12: a Hibajelzés az áramkimeneten A kijelzett hibák leírása az 5.2 Hibakódok fejezetben találhatók. a HIBAJELZÉS AZ ÁRAMKIMENETEN ma 1 22 ma GYÁRI BEÁLLÍTÁS: 0 P13: HART rövid cím A HART-os THERMOCONT rövid címét itt kell beírni. A paraméter érték leírása a HART-os készülékkel együtt szállított Eview szoftver használati utasításban található. P14: Szoftver változat A készlékben lévő szoftver változatának száma olvasható ki ebben paraméterben. P19: Titokkód A beállítások egy ebben a paraméterben lévő, négyjegyű, nullától eltérő számú titokkóddal védhetők. Ha a titokkód aktív a PROG jelzés folytonosan világít és a paraméter értékek (nem programozhatók) csak olvashatók. Ha nincs, vagy nem aktív a titokkód PROG jelzés villog. A titokkód feloldásához a régi kódot be kell írni (titokkód hatástalanítás/inaktiválás). A módosításhoz vagy kitörléshez (0000-ra módosítás) a régi kód feloldására van szükség. Az eljárás a következő: menjen a P19-hez nyomjon E -t a paraméter értékhez belépéshez, írja be a régi kódot nyomjon E - t a címhez kilépéshez, majd újra E -t az értékhez való visszatéréshez; végül írja be az új paramétert (vagy 0000-t) és lépjen ki a Programozási Módból. GYÁRI BEÁLLÍTÁS: 0000 BKI 04 ATEX 113X tbj5242m0600p_01 15 / 16

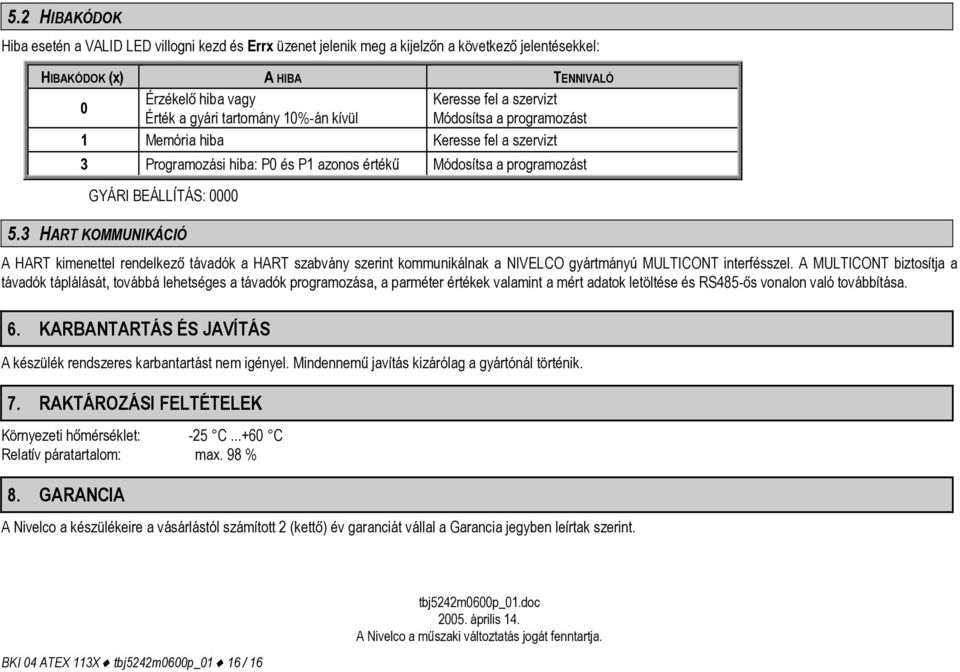

16 5.2 HIBAKÓDOK Hiba esetén a VALID LED villogni kezd és Errx üzenet jelenik meg a kijelzőn a következő jelentésekkel: HIBAKÓDOK (x) A HIBA TENNIVALÓ Érzékelő hiba vagy Keresse fel a szervizt 0 Érték a gyári tartomány 10%-án kívül Módosítsa a programozást 1 Memória hiba Keresse fel a szervizt 3 Programozási hiba: P0 és P1 azonos értékű Módosítsa a programozást GYÁRI BEÁLLÍTÁS: HART KOMMUNIKÁCIÓ A HART kimenettel rendelkező távadók a HART szabvány szerint kommunikálnak a NIVELCO gyártmányú MULTICONT interfésszel. A MULTICONT biztosítja a távadók táplálását, továbbá lehetséges a távadók programozása, a parméter értékek valamint a mért adatok letöltése és RS485-ős vonalon való továbbítása. 6. KARBANTARTÁS ÉS JAVÍTÁS A készülék rendszeres karbantartást nem igényel. Mindennemű javítás kizárólag a gyártónál történik. 7. RAKTÁROZÁSI FELTÉTELEK Környezeti hőmérséklet: -25 C C Relatív páratartalom: max. 98 % 8. GARANCIA A Nivelco a készülékeire a vásárlástól számított 2 (kettő) év garanciát vállal a Garancia jegyben leírtak szerint. BKI 04 ATEX 113X tbj5242m0600p_01 16 / 16 tbj5242m0600p_01.doc április 14. A Nivelco a műszaki változtatás jogát fenntartja.
