DEZELECTRIC Cerebellum RGBAW Controller

Átírás

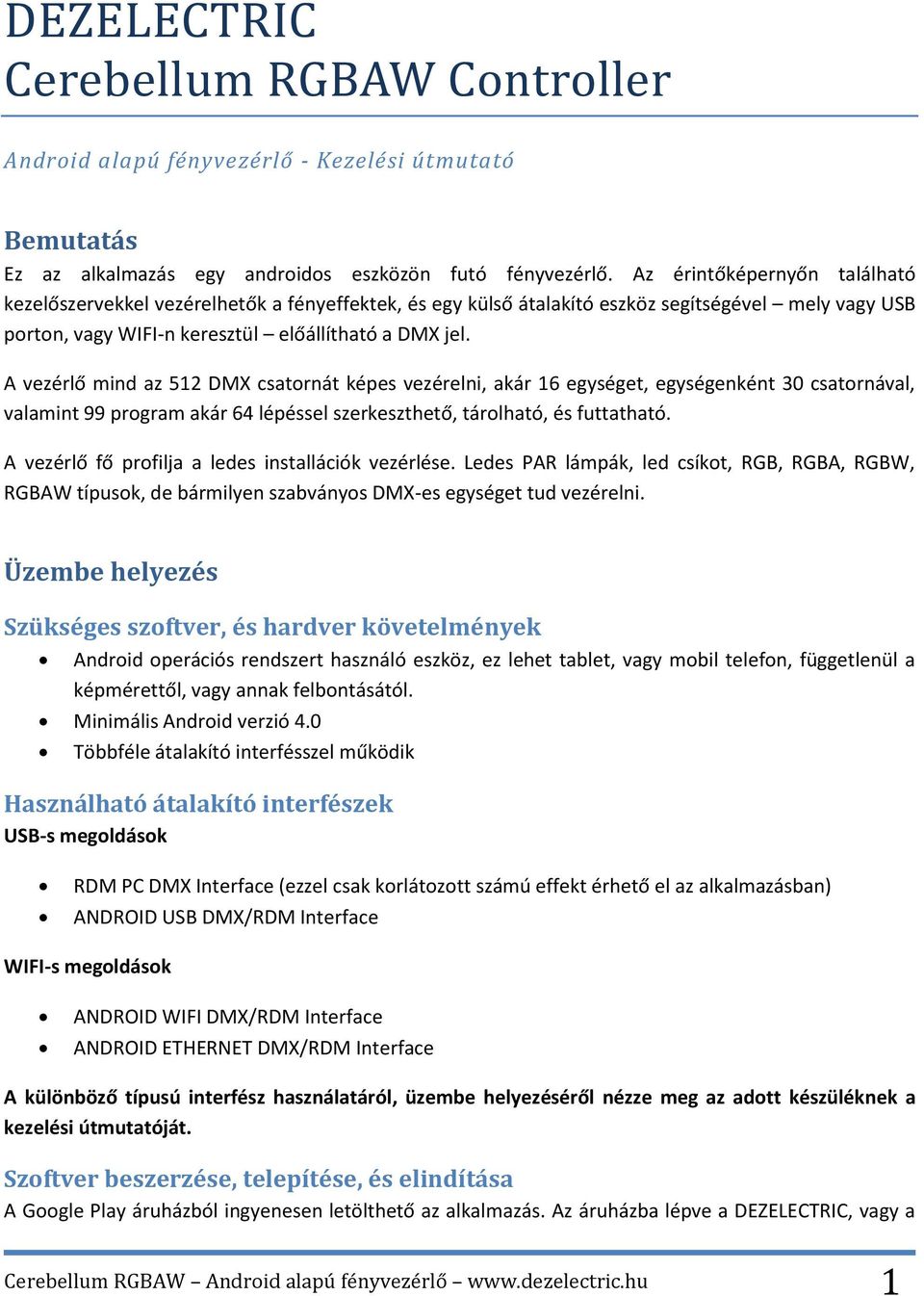

1 DEZELECTRIC Cerebellum RGBAW Controller Android alapú fényvezérlő - Kezelési útmutató Bemutatás Ez az alkalmazás egy androidos eszközön futó fényvezérlő. Az érintőképernyőn található kezelőszervekkel vezérelhetők a fényeffektek, és egy külső átalakító eszköz segítségével mely vagy USB porton, vagy WIFI-n keresztül előállítható a DMX jel. A vezérlő mind az 512 DMX csatornát képes vezérelni, akár 16 egységet, egységenként 30 csatornával, valamint 99 program akár 64 lépéssel szerkeszthető, tárolható, és futtatható. A vezérlő fő profilja a ledes installációk vezérlése. Ledes PAR lámpák, led csíkot, RGB, RGBA, RGBW, RGBAW típusok, de bármilyen szabványos DMX-es egységet tud vezérelni. Üzembe helyezés Szükséges szoftver, és hardver követelmények Android operációs rendszert használó eszköz, ez lehet tablet, vagy mobil telefon, függetlenül a képmérettől, vagy annak felbontásától. Minimális Android verzió 4.0 Többféle átalakító interfésszel működik Használható átalakító interfészek USB-s megoldások RDM PC DMX Interface (ezzel csak korlátozott számú effekt érhető el az alkalmazásban) ANDROID USB DMX/RDM Interface WIFI-s megoldások ANDROID WIFI DMX/RDM Interface ANDROID ETHERNET DMX/RDM Interface A különböző típusú interfész használatáról, üzembe helyezéséről nézze meg az adott készüléknek a kezelési útmutatóját. Szoftver beszerzése, telepítése, és elindítása A Google Play áruházból ingyenesen letölthető az alkalmazás. Az áruházba lépve a DEZELECTRIC, vagy a Cerebellum RGBAW Android alapú fényvezérlő 1

2 Cerebellum szavakra rákeresve megjelenik a találati listában. Amennyiben mégsem jelenik meg, az azt jelenti, hogy az adott eszköz hardvere nem kompatibilis az adott alkalmazással. Az alkalmazás telepítése megegyezik bármely egyéb Google Play áruházból letölthető programmal. Telepítés után azonnal indítható. A program teljes képernyős módban elindul, és egy módválasztó ablak nyílik ki. Azt a módot kell választani, amilyen típusú interfészünk van. Ha USB/DMX interfészünk van, akkor az USB DMX Interface-t válasszuk, ha WIFI-s vagy Ethernet-es interfészünk van, akkor a Network DMX Interface-t válasszuk. A választásra minden indításnál rákérdez a program, amíg be nem jelöljük a beállítás megjegyzése jelölőablakot. A adatforgalom visszajelző ikont megérintve ismét kinyitható a módválasztó ablak, és átállítható az üzemmód. Az üzemmód választás után az ablak bezáródik, és megjelenik az alkalmazás fő képernyője. Főképernyő A főképrenyőn indíthatunk programokat, változtathatjuk azok sebességét, és egyéb paramétereit, valamint manuálisan vezérlehetjük a fényberendezéseket. Innen lehet belépni új program készítésébe, vagy a meglévő szerkesztésébe. Cerebellum RGBAW Android alapú fényvezérlő 2

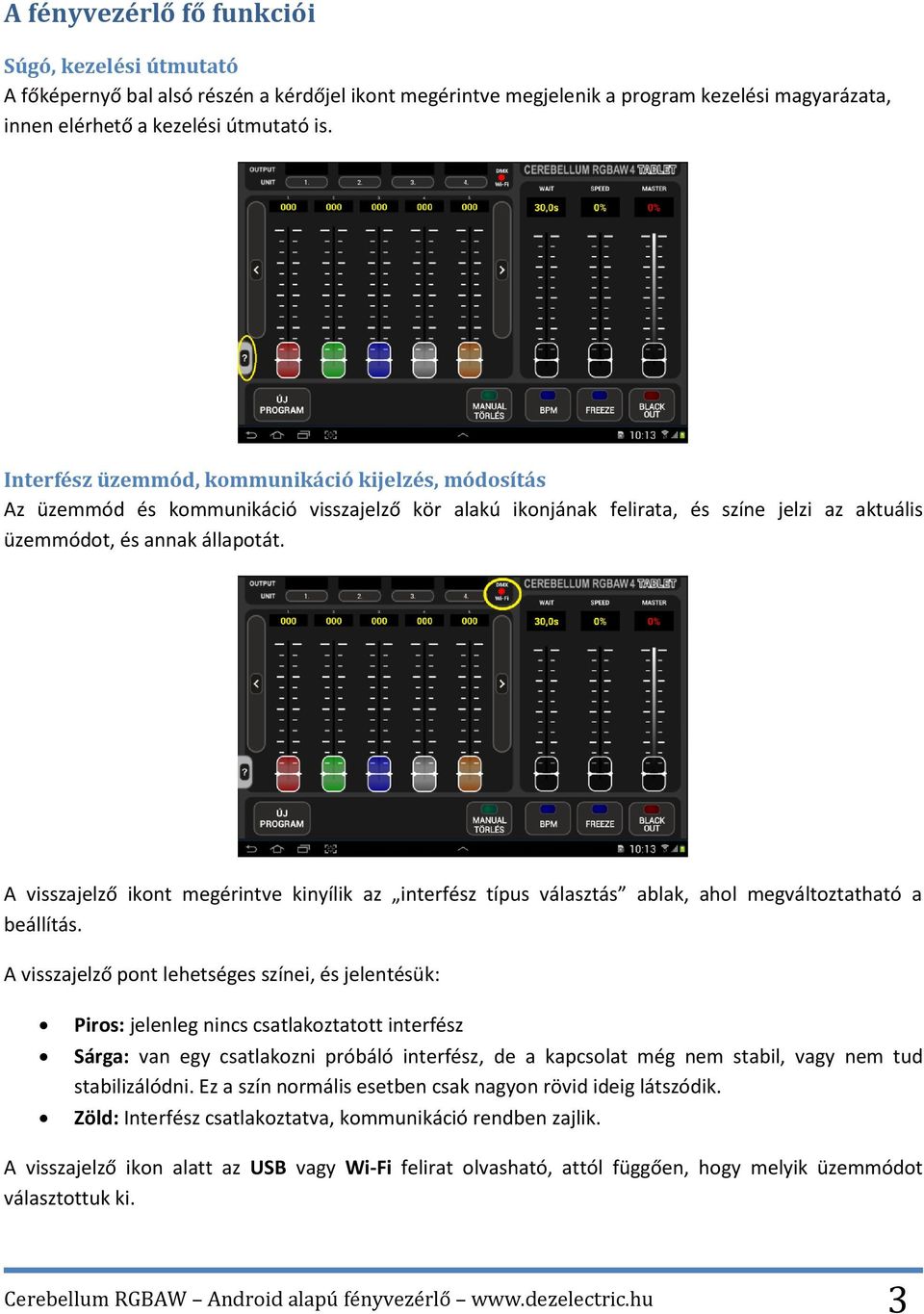

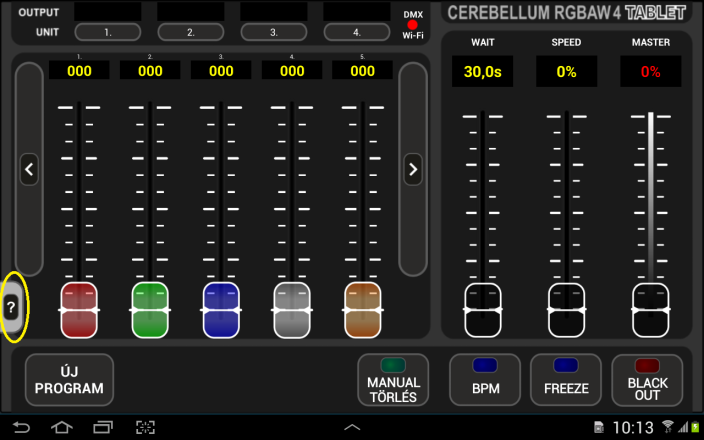

3 A fényvezérlő fő funkciói Súgó, kezelési útmutató A főképernyő bal alsó részén a kérdőjel ikont megérintve megjelenik a program kezelési magyarázata, innen elérhető a kezelési útmutató is. Interfész üzemmód, kommunikáció kijelzés, módosítás Az üzemmód és kommunikáció visszajelző kör alakú ikonjának felirata, és színe jelzi az aktuális üzemmódot, és annak állapotát. A visszajelző ikont megérintve kinyílik az interfész típus választás ablak, ahol megváltoztatható a beállítás. A visszajelző pont lehetséges színei, és jelentésük: Piros: jelenleg nincs csatlakoztatott interfész Sárga: van egy csatlakozni próbáló interfész, de a kapcsolat még nem stabil, vagy nem tud stabilizálódni. Ez a szín normális esetben csak nagyon rövid ideig látszódik. Zöld: Interfész csatlakoztatva, kommunikáció rendben zajlik. A visszajelző ikon alatt az USB vagy Wi-Fi felirat olvasható, attól függően, hogy melyik üzemmódot választottuk ki. Cerebellum RGBAW Android alapú fényvezérlő 3

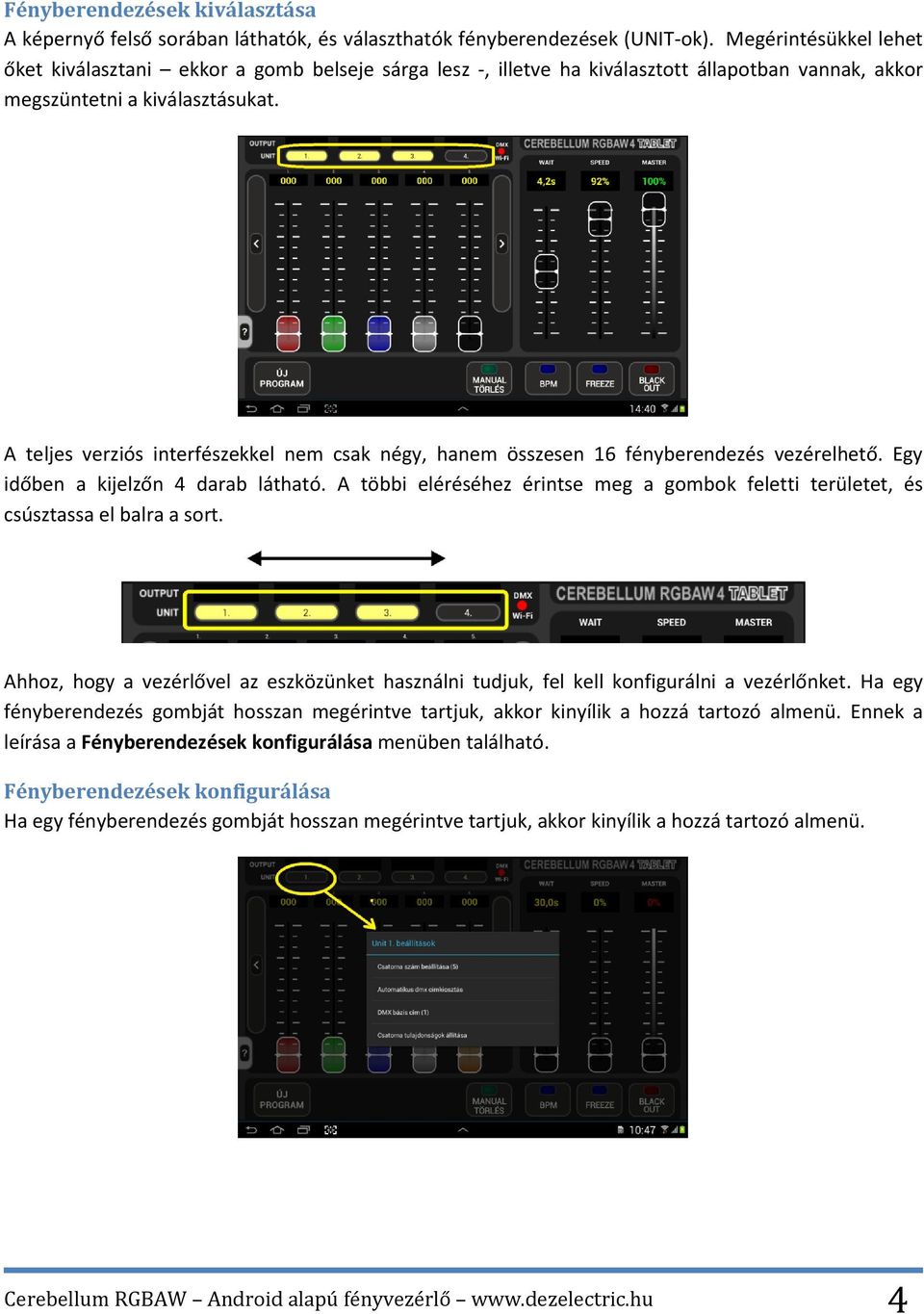

4 Fényberendezések kiválasztása A képernyő felső sorában láthatók, és választhatók fényberendezések (UNIT-ok). Megérintésükkel lehet őket kiválasztani ekkor a gomb belseje sárga lesz -, illetve ha kiválasztott állapotban vannak, akkor megszüntetni a kiválasztásukat. A teljes verziós interfészekkel nem csak négy, hanem összesen 16 fényberendezés vezérelhető. Egy időben a kijelzőn 4 darab látható. A többi eléréséhez érintse meg a gombok feletti területet, és csúsztassa el balra a sort. Ahhoz, hogy a vezérlővel az eszközünket használni tudjuk, fel kell konfigurálni a vezérlőnket. Ha egy fényberendezés gombját hosszan megérintve tartjuk, akkor kinyílik a hozzá tartozó almenü. Ennek a leírása a Fényberendezések konfigurálása menüben található. Fényberendezések konfigurálása Ha egy fényberendezés gombját hosszan megérintve tartjuk, akkor kinyílik a hozzá tartozó almenü. Cerebellum RGBAW Android alapú fényvezérlő 4

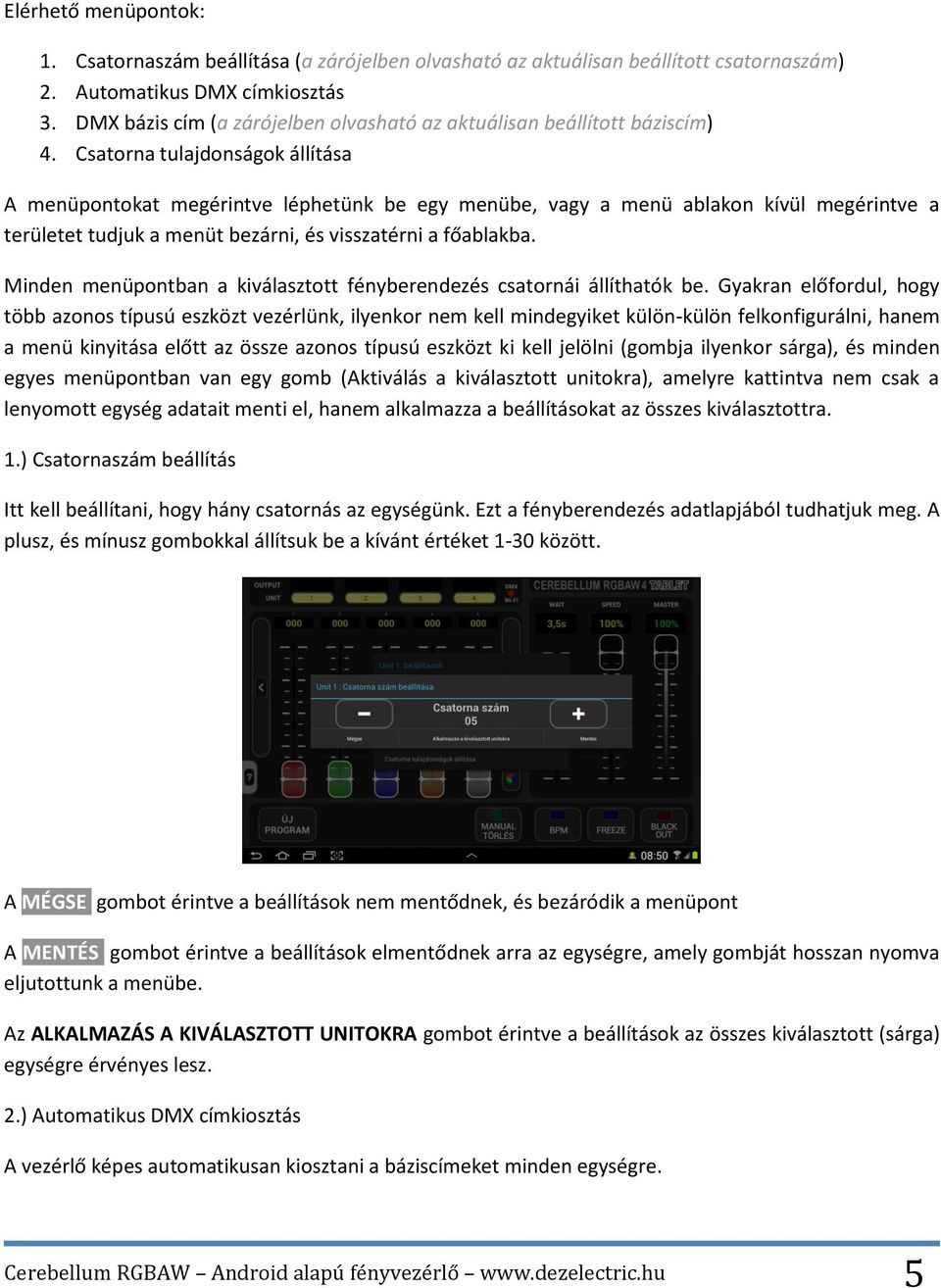

5 Elérhető menüpontok: 1. Csatornaszám beállítása (a zárójelben olvasható az aktuálisan beállított csatornaszám) 2. Automatikus DMX címkiosztás 3. DMX bázis cím (a zárójelben olvasható az aktuálisan beállított báziscím) 4. Csatorna tulajdonságok állítása A menüpontokat megérintve léphetünk be egy menübe, vagy a menü ablakon kívül megérintve a területet tudjuk a menüt bezárni, és visszatérni a főablakba. Minden menüpontban a kiválasztott fényberendezés csatornái állíthatók be. Gyakran előfordul, hogy több azonos típusú eszközt vezérlünk, ilyenkor nem kell mindegyiket külön-külön felkonfigurálni, hanem a menü kinyitása előtt az össze azonos típusú eszközt ki kell jelölni (gombja ilyenkor sárga), és minden egyes menüpontban van egy gomb (Aktiválás a kiválasztott unitokra), amelyre kattintva nem csak a lenyomott egység adatait menti el, hanem alkalmazza a beállításokat az összes kiválasztottra. 1.) Csatornaszám beállítás Itt kell beállítani, hogy hány csatornás az egységünk. Ezt a fényberendezés adatlapjából tudhatjuk meg. A plusz, és mínusz gombokkal állítsuk be a kívánt értéket 1-30 között. A MÉGSE gombot érintve a beállítások nem mentődnek, és bezáródik a menüpont A MENTÉS gombot érintve a beállítások elmentődnek arra az egységre, amely gombját hosszan nyomva eljutottunk a menübe. Az ALKALMAZÁS A KIVÁLASZTOTT UNITOKRA gombot érintve a beállítások az összes kiválasztott (sárga) egységre érvényes lesz. 2.) Automatikus DMX címkiosztás A vezérlő képes automatikusan kiosztani a báziscímeket minden egységre. Cerebellum RGBAW Android alapú fényvezérlő 5

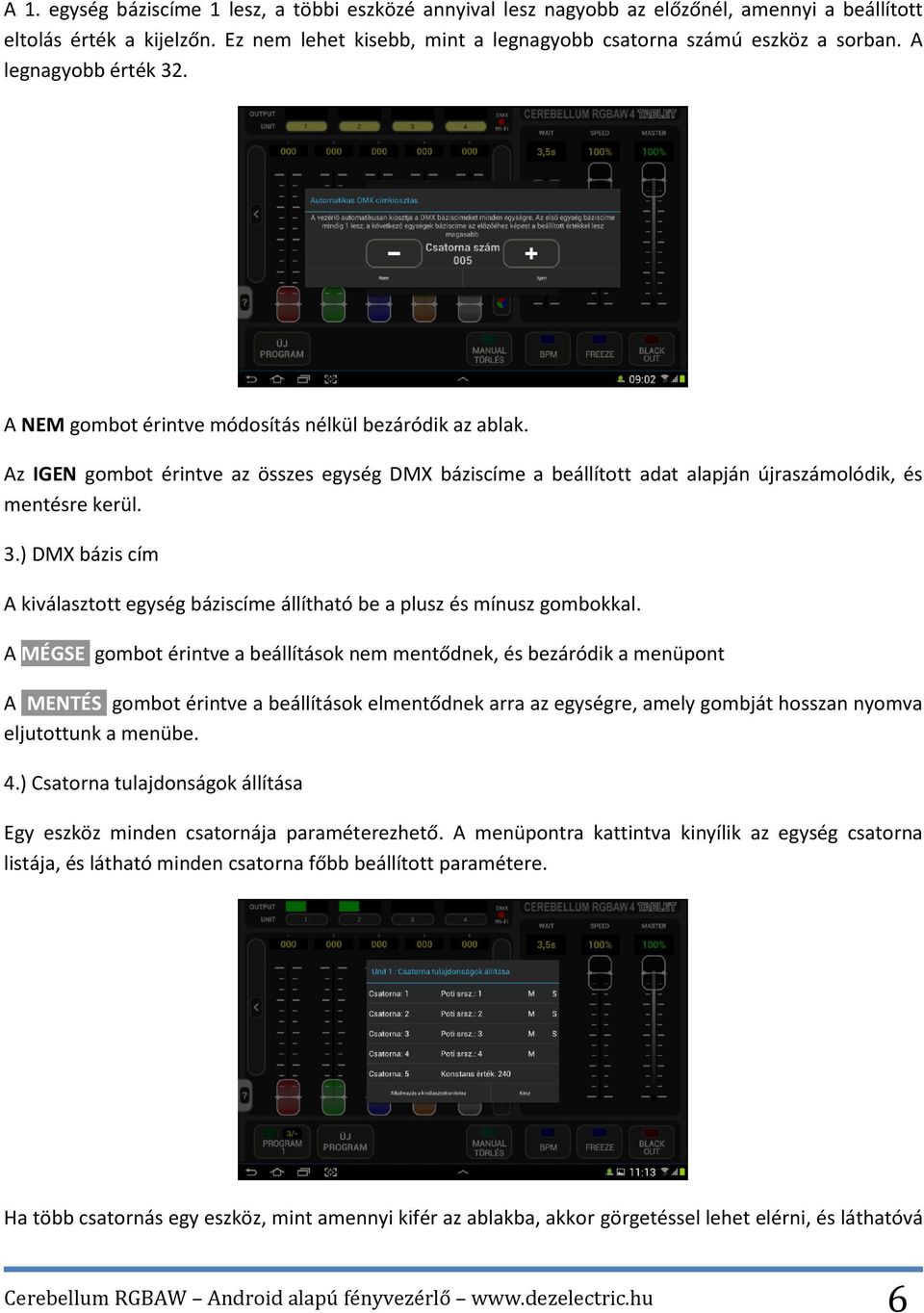

6 A 1. egység báziscíme 1 lesz, a többi eszközé annyival lesz nagyobb az előzőnél, amennyi a beállított eltolás érték a kijelzőn. Ez nem lehet kisebb, mint a legnagyobb csatorna számú eszköz a sorban. A legnagyobb érték 32. A NEM gombot érintve módosítás nélkül bezáródik az ablak. Az IGEN gombot érintve az összes egység DMX báziscíme a beállított adat alapján újraszámolódik, és mentésre kerül. 3.) DMX bázis cím A kiválasztott egység báziscíme állítható be a plusz és mínusz gombokkal. A MÉGSE gombot érintve a beállítások nem mentődnek, és bezáródik a menüpont A MENTÉS gombot érintve a beállítások elmentődnek arra az egységre, amely gombját hosszan nyomva eljutottunk a menübe. 4.) Csatorna tulajdonságok állítása Egy eszköz minden csatornája paraméterezhető. A menüpontra kattintva kinyílik az egység csatorna listája, és látható minden csatorna főbb beállított paramétere. Ha több csatornás egy eszköz, mint amennyi kifér az ablakba, akkor görgetéssel lehet elérni, és láthatóvá Cerebellum RGBAW Android alapú fényvezérlő 6

7 tenni a többi csatornát. Az első oszlopban látható a csatorna száma. A második oszlopban a vezérlés módja. Ez lehet potméteres, vagy konstans, azaz állandó. A harmadik oszlopban látható, hogy a csatornára hat-e a MASTER potméter, vagy nem. A negyedik oszlopban látható, hogy a csatornára hat-e a SPEED potméter. Ennek jelentősége, hogy az adott csatorna egy SHUTTER, akkor nem szerencsés, ha két program kép között a vezérlő átúsztatja az értékét. Itt kikapcsolható a speed hatás. Egy csatorna sort megérintve kinyílik a megérintett sorszámú csatorna paraméterező ablaka. A Vezérlés potméterrel kapcsolóval állítható, hogy a csatornát potméterrel akarjuk-e vezérelni. A másik lehetőség a konstans, azaz az állandó érték. Állandó értéken az adott eszköz csatornája mindig az itt beállított értéket fogja kapni. A potméter szám azt jelenti, hogy hányas sorszámú potméterrel akarjuk az adott sorszámú csatornát állítani. A MASTER vezérelt kapcsolóval állíthatjuk, hogy az adott csatornára hasson-e a MASTER potméter. A SPEED vezérelt kapcsolóval állíthatjuk, hogy az adott csatornára hasson-e a SPEED potméter. Ha kikapcsoljuk, akkor program kép betöltésekor ez a csatorna nem átúszni fog a megadott SPEED idő alatt az aktuális értékéről az új kép értékére, hanem azonnal betöltődik. A MÉGSE gombot érintve a beállítások nem mentődnek, és bezáródik a menüpont A MENTÉS gombot érintve a beállítások elmentődnek arra az egységre, amely gombját hosszan nyomva eljutottunk a menübe. Potméterek konfigurálása, és az OUTPUT visszajelzők A vezérlő elsősorban RGB-s fények vezérléséhez optimalizált. Ennek egyik látványos és hasznos funkciója az RGBAW kijelző ablakok, és erre specializálható potméterek. A kijelző felső sorában a UNIT választó gombok felett láthatók az RGB, Amber, és White ablakok. Ha a lámpánknak van RGB csatornája, akkor azokat a potmétereket, amelyeket hozzárendelünk a csatorna tulajdonságok beállításban az RGB csatornákhoz, azokat hozzá kell rendelni az RGB output ablakokhoz. Cerebellum RGBAW Android alapú fényvezérlő 7

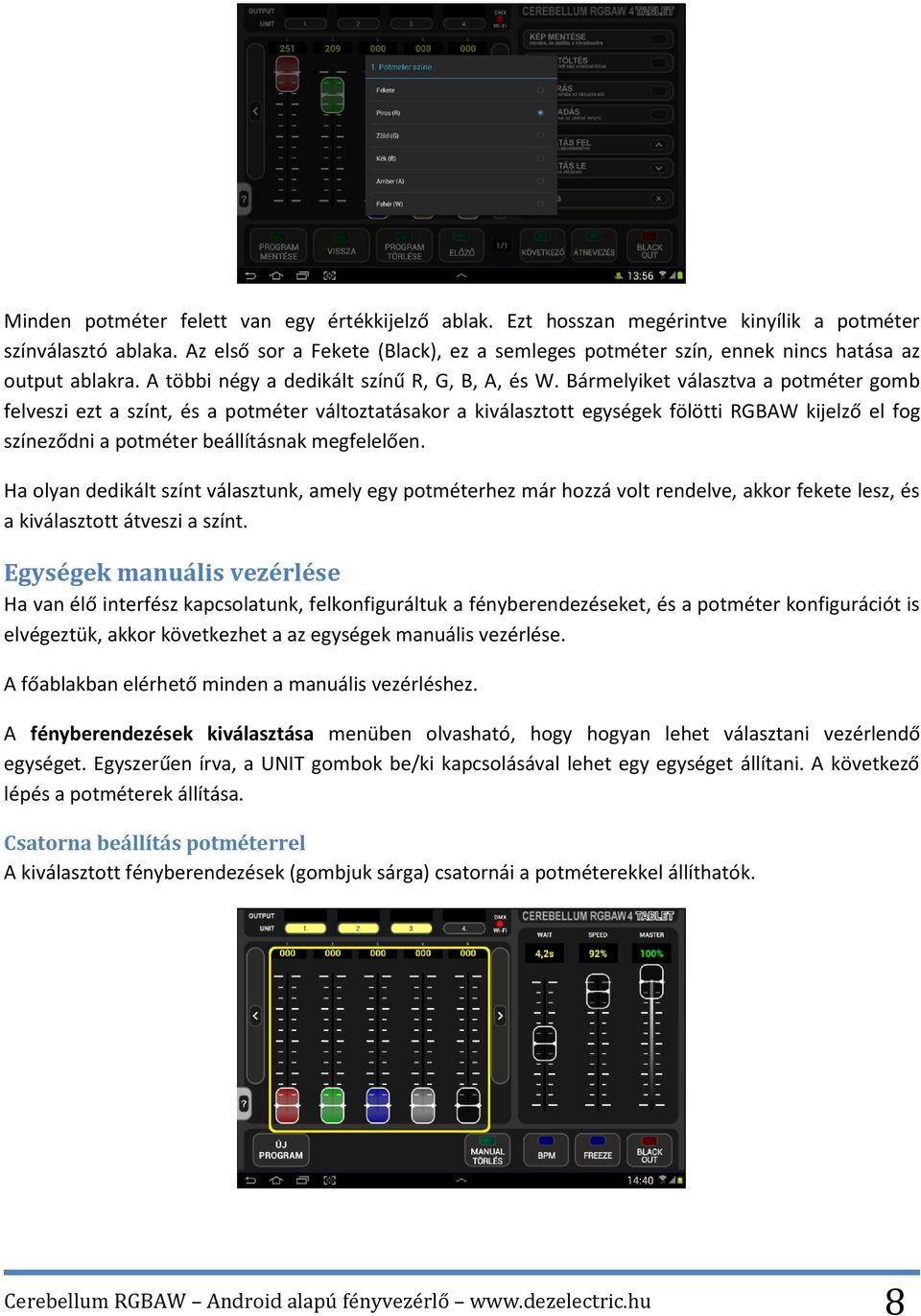

8 Minden potméter felett van egy értékkijelző ablak. Ezt hosszan megérintve kinyílik a potméter színválasztó ablaka. Az első sor a Fekete (Black), ez a semleges potméter szín, ennek nincs hatása az output ablakra. A többi négy a dedikált színű R, G, B, A, és W. Bármelyiket választva a potméter gomb felveszi ezt a színt, és a potméter változtatásakor a kiválasztott egységek fölötti RGBAW kijelző el fog színeződni a potméter beállításnak megfelelően. Ha olyan dedikált színt választunk, amely egy potméterhez már hozzá volt rendelve, akkor fekete lesz, és a kiválasztott átveszi a színt. Egységek manuális vezérlése Ha van élő interfész kapcsolatunk, felkonfiguráltuk a fényberendezéseket, és a potméter konfigurációt is elvégeztük, akkor következhet a az egységek manuális vezérlése. A főablakban elérhető minden a manuális vezérléshez. A fényberendezések kiválasztása menüben olvasható, hogy hogyan lehet választani vezérlendő egységet. Egyszerűen írva, a UNIT gombok be/ki kapcsolásával lehet egy egységet állítani. A következő lépés a potméterek állítása. Csatorna beállítás potméterrel A kiválasztott fényberendezések (gombjuk sárga) csatornái a potméterekkel állíthatók. Cerebellum RGBAW Android alapú fényvezérlő 8

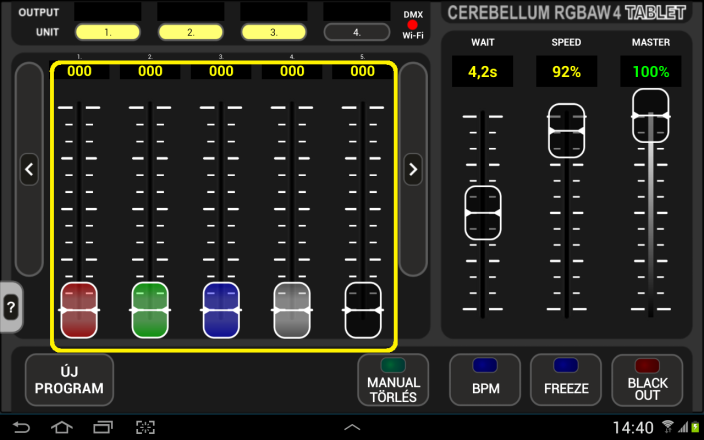

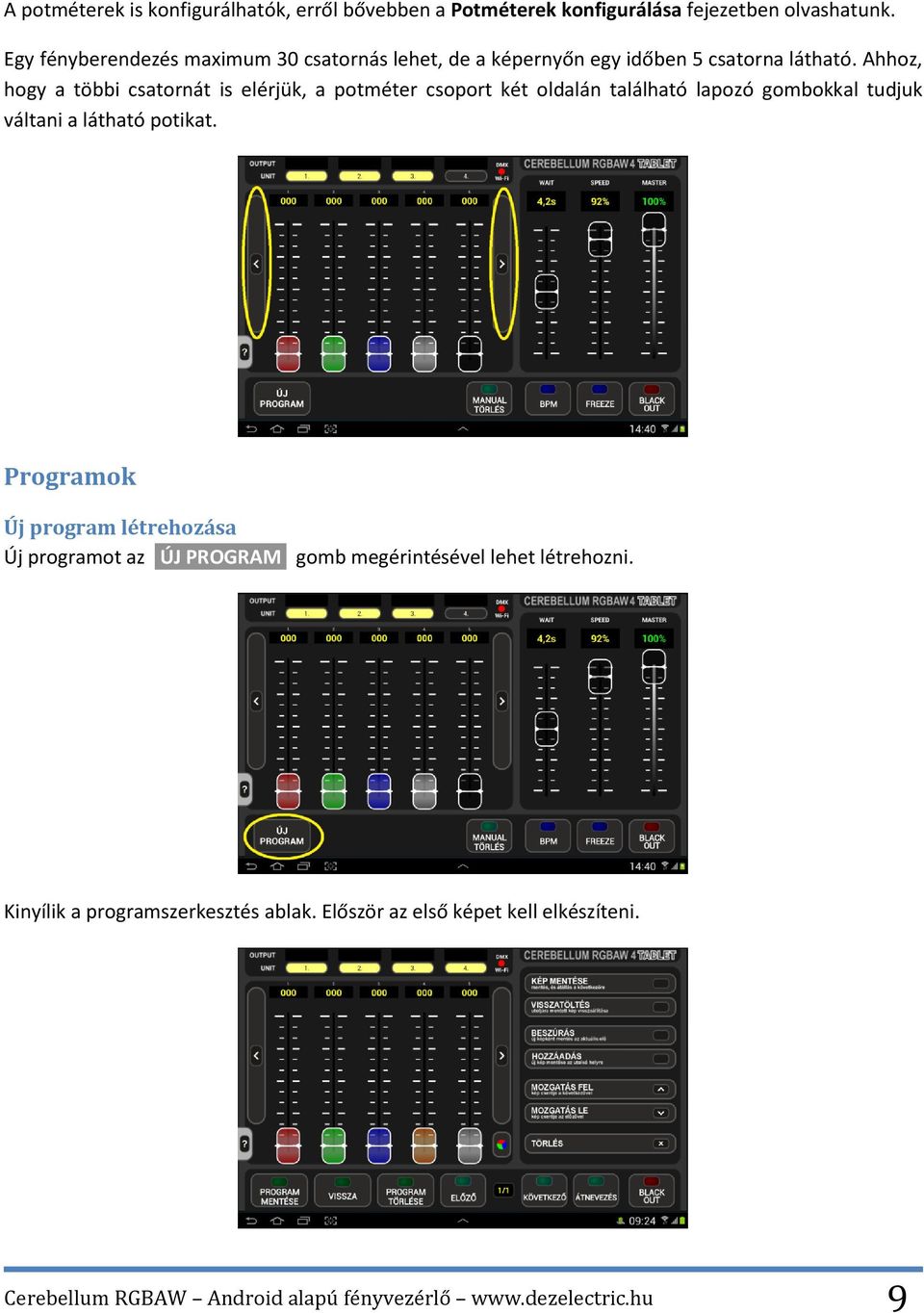

9 A potméterek is konfigurálhatók, erről bővebben a Potméterek konfigurálása fejezetben olvashatunk. Egy fényberendezés maximum 30 csatornás lehet, de a képernyőn egy időben 5 csatorna látható. Ahhoz, hogy a többi csatornát is elérjük, a potméter csoport két oldalán található lapozó gombokkal tudjuk váltani a látható potikat. Programok Új program létrehozása Új programot az ÚJ PROGRAM gomb megérintésével lehet létrehozni. Kinyílik a programszerkesztés ablak. Először az első képet kell elkészíteni. Cerebellum RGBAW Android alapú fényvezérlő 9

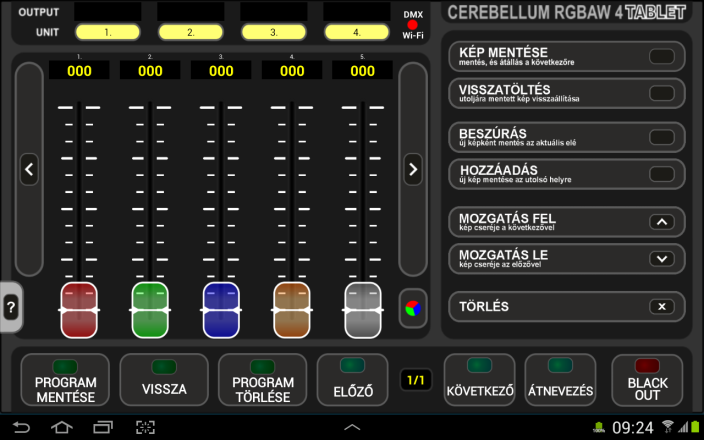

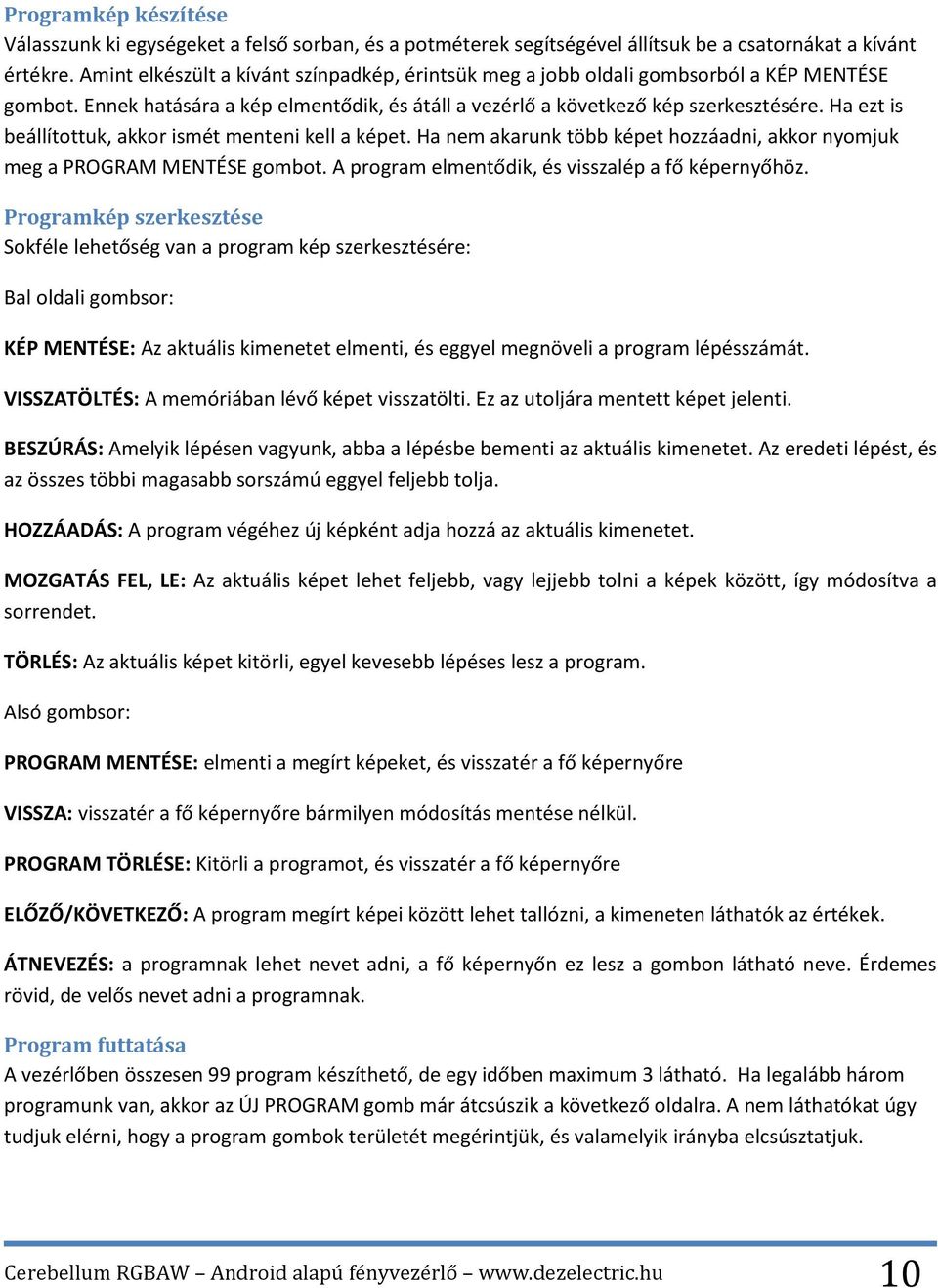

10 Programkép készítése Válasszunk ki egységeket a felső sorban, és a potméterek segítségével állítsuk be a csatornákat a kívánt értékre. Amint elkészült a kívánt színpadkép, érintsük meg a jobb oldali gombsorból a KÉP MENTÉSE gombot. Ennek hatására a kép elmentődik, és átáll a vezérlő a következő kép szerkesztésére. Ha ezt is beállítottuk, akkor ismét menteni kell a képet. Ha nem akarunk több képet hozzáadni, akkor nyomjuk meg a PROGRAM MENTÉSE gombot. A program elmentődik, és visszalép a fő képernyőhöz. Programkép szerkesztése Sokféle lehetőség van a program kép szerkesztésére: Bal oldali gombsor: KÉP MENTÉSE: Az aktuális kimenetet elmenti, és eggyel megnöveli a program lépésszámát. VISSZATÖLTÉS: A memóriában lévő képet visszatölti. Ez az utoljára mentett képet jelenti. BESZÚRÁS: Amelyik lépésen vagyunk, abba a lépésbe bementi az aktuális kimenetet. Az eredeti lépést, és az összes többi magasabb sorszámú eggyel feljebb tolja. HOZZÁADÁS: A program végéhez új képként adja hozzá az aktuális kimenetet. MOZGATÁS FEL, LE: Az aktuális képet lehet feljebb, vagy lejjebb tolni a képek között, így módosítva a sorrendet. TÖRLÉS: Az aktuális képet kitörli, egyel kevesebb lépéses lesz a program. Alsó gombsor: PROGRAM MENTÉSE: elmenti a megírt képeket, és visszatér a fő képernyőre VISSZA: visszatér a fő képernyőre bármilyen módosítás mentése nélkül. PROGRAM TÖRLÉSE: Kitörli a programot, és visszatér a fő képernyőre ELŐZŐ/KÖVETKEZŐ: A program megírt képei között lehet tallózni, a kimeneten láthatók az értékek. ÁTNEVEZÉS: a programnak lehet nevet adni, a fő képernyőn ez lesz a gombon látható neve. Érdemes rövid, de velős nevet adni a programnak. Program futtatása A vezérlőben összesen 99 program készíthető, de egy időben maximum 3 látható. Ha legalább három programunk van, akkor az ÚJ PROGRAM gomb már átcsúszik a következő oldalra. A nem láthatókat úgy tudjuk elérni, hogy a program gombok területét megérintjük, és valamelyik irányba elcsúsztatjuk. Cerebellum RGBAW Android alapú fényvezérlő 10

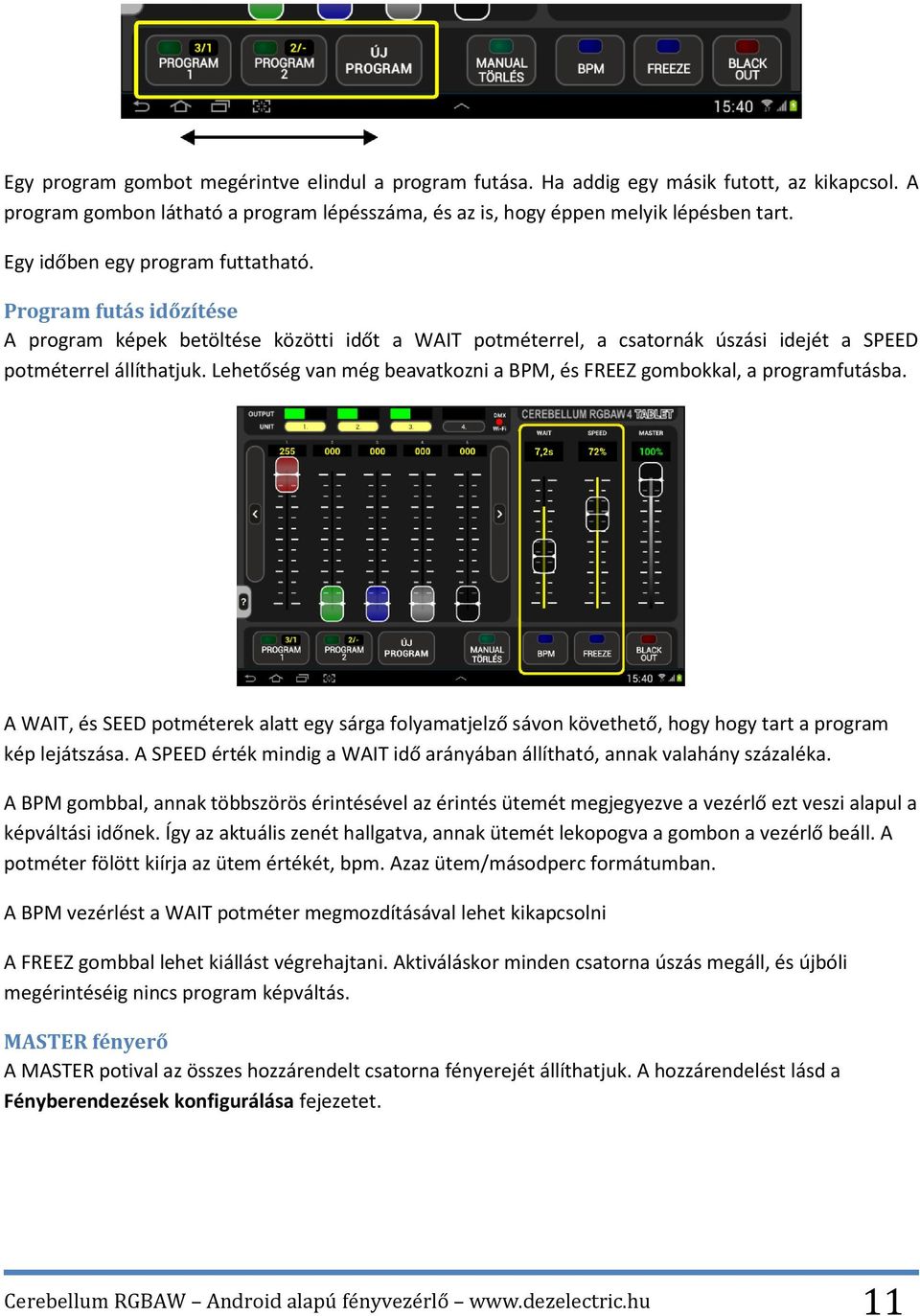

11 Egy program gombot megérintve elindul a program futása. Ha addig egy másik futott, az kikapcsol. A program gombon látható a program lépésszáma, és az is, hogy éppen melyik lépésben tart. Egy időben egy program futtatható. Program futás időzítése A program képek betöltése közötti időt a WAIT potméterrel, a csatornák úszási idejét a SPEED potméterrel állíthatjuk. Lehetőség van még beavatkozni a BPM, és FREEZ gombokkal, a programfutásba. A WAIT, és SEED potméterek alatt egy sárga folyamatjelző sávon követhető, hogy hogy tart a program kép lejátszása. A SPEED érték mindig a WAIT idő arányában állítható, annak valahány százaléka. A BPM gombbal, annak többszörös érintésével az érintés ütemét megjegyezve a vezérlő ezt veszi alapul a képváltási időnek. Így az aktuális zenét hallgatva, annak ütemét lekopogva a gombon a vezérlő beáll. A potméter fölött kiírja az ütem értékét, bpm. Azaz ütem/másodperc formátumban. A BPM vezérlést a WAIT potméter megmozdításával lehet kikapcsolni A FREEZ gombbal lehet kiállást végrehajtani. Aktiváláskor minden csatorna úszás megáll, és újbóli megérintéséig nincs program képváltás. MASTER fényerő A MASTER potival az összes hozzárendelt csatorna fényerejét állíthatjuk. A hozzárendelést lásd a Fényberendezések konfigurálása fejezetet. Cerebellum RGBAW Android alapú fényvezérlő 11

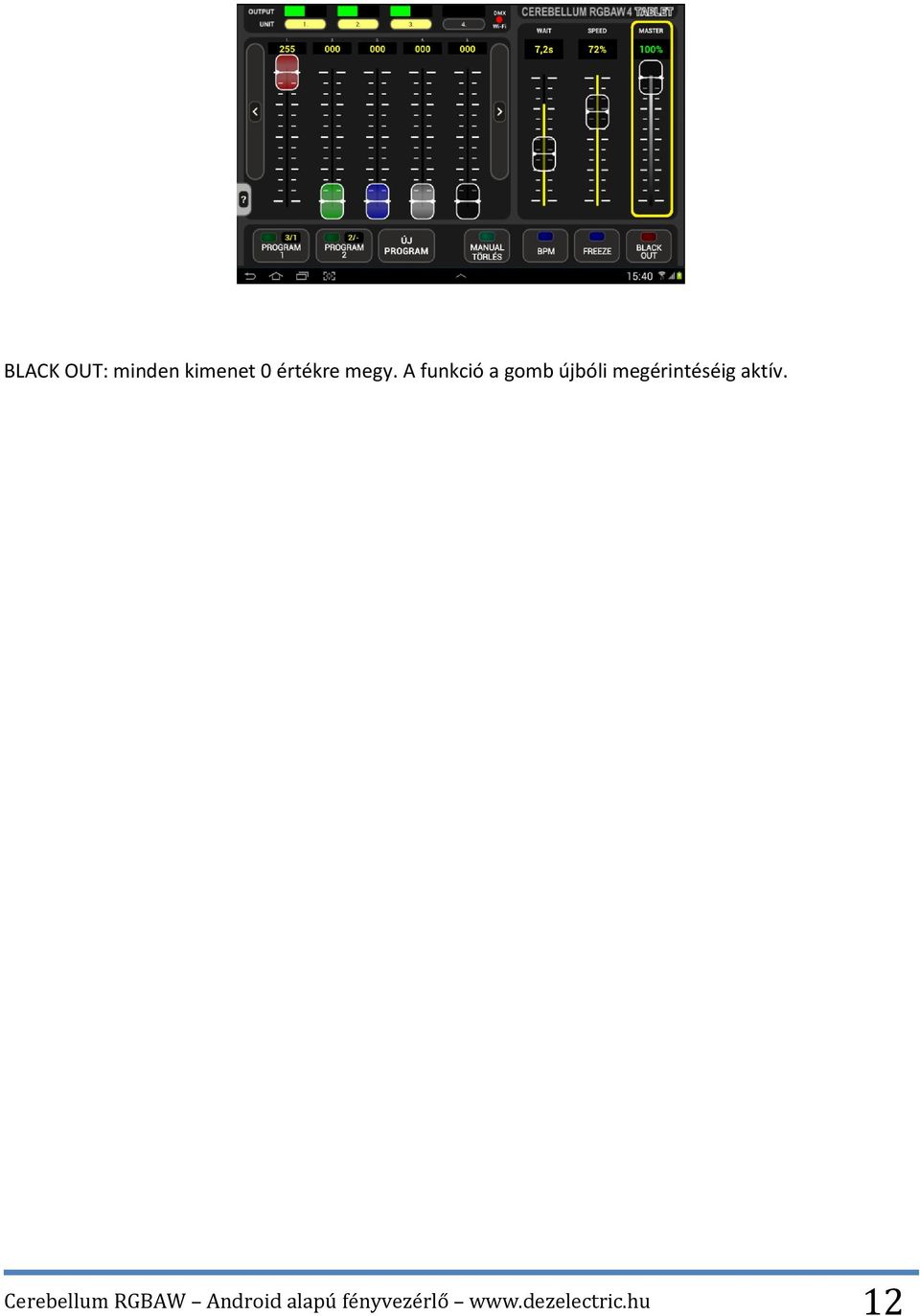

12 BLACK OUT: minden kimenet 0 értékre megy. A funkció a gomb újbóli megérintéséig aktív. Cerebellum RGBAW Android alapú fényvezérlő 12
