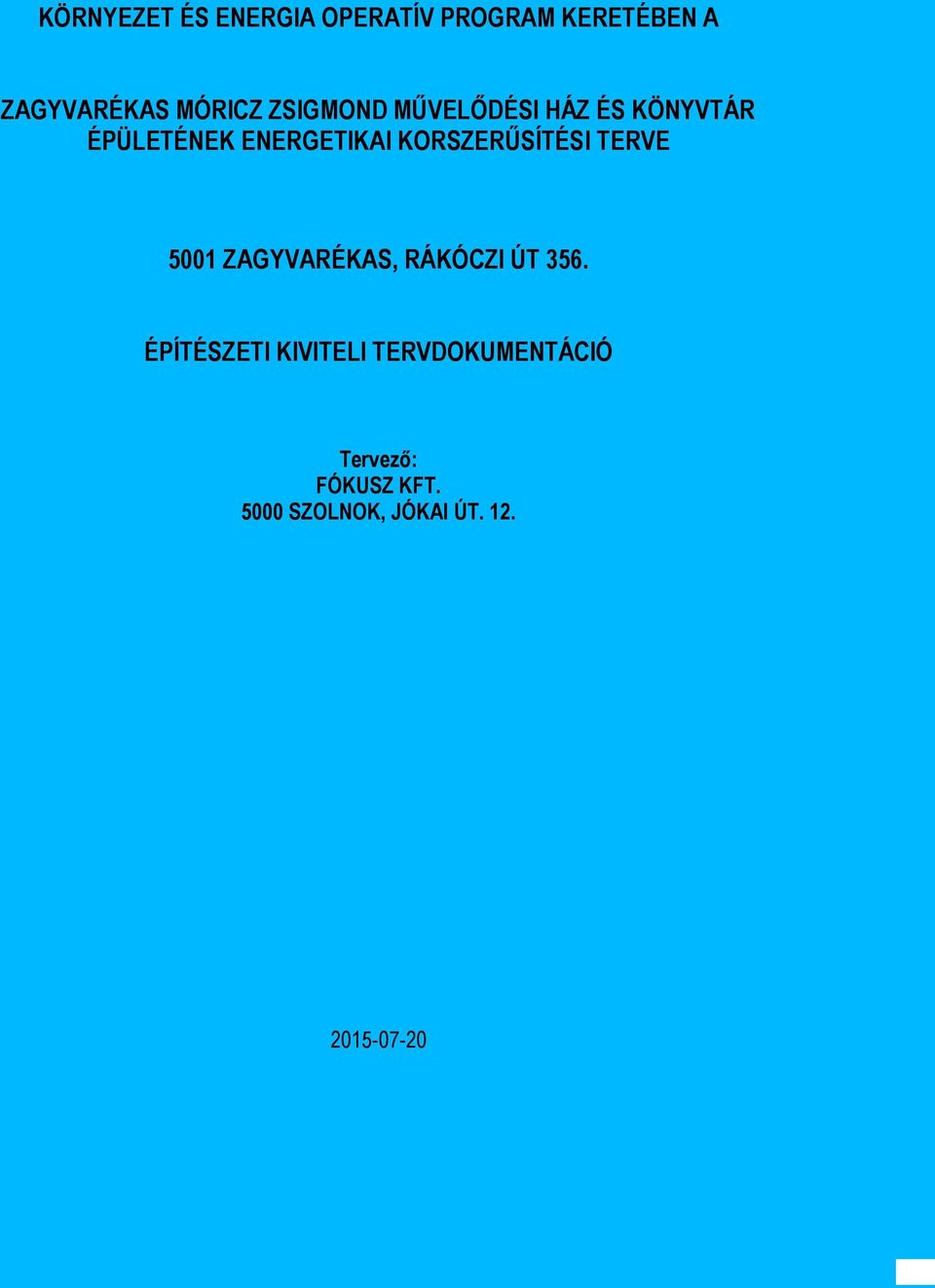

1 KÖRNYEZET ÉS ENERGIA OPERATÍV PROGRAM KERETÉBEN A ZAGYVARÉKAS MÓRICZ ZSIGMOND MŰVELŐDÉSI HÁZ ÉS KÖNYVTÁR ÉPÜLETÉNEK ENERGETIKAI KORSZERŰSÍTÉSI TERVE 5001 ZAGYVARÉKAS, RÁKÓCZI ÚT 356. ÉPÍTÉSZETI KIVITELI TERVDOKUMENTÁCIÓ Tervező: FÓKUSZ KFT SZOLNOK, JÓKAI ÚT

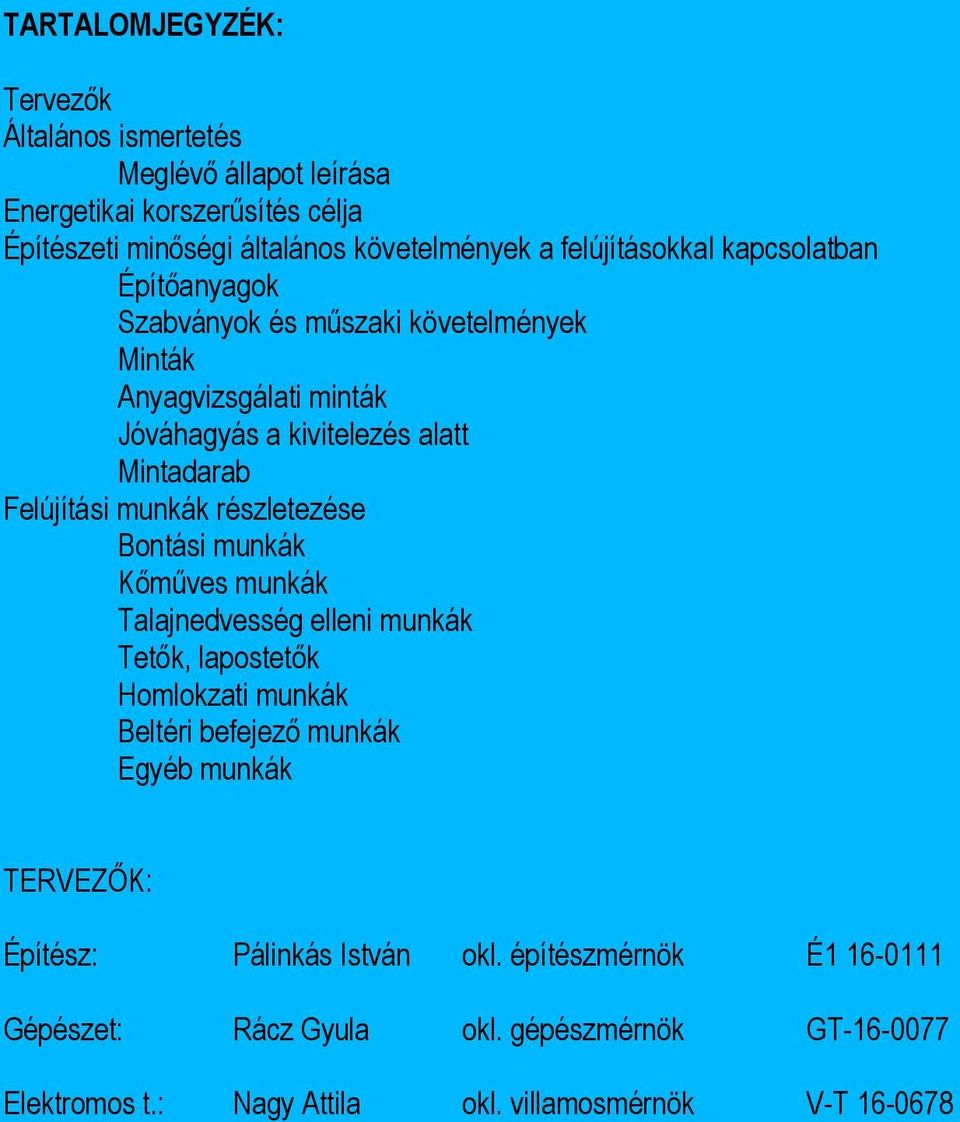

2 TARTALOMJEGYZÉK: Tervezők Általános ismertetés Meglévő állapot leírása Energetikai korszerűsítés célja Építészeti minőségi általános követelmények a felújításokkal kapcsolatban Építőanyagok Szabványok és műszaki követelmények Minták Anyagvizsgálati minták Jóváhagyás a kivitelezés alatt Mintadarab Felújítási munkák részletezése Bontási munkák Kőműves munkák Talajnedvesség elleni munkák Tetők, lapostetők Homlokzati munkák Beltéri befejező munkák Egyéb munkák TERVEZŐK: Építész: Pálinkás István okl. építészmérnök É Gépészet: Rácz Gyula okl. gépészmérnök GT Elektromos t.: Nagy Attila okl. villamosmérnök V-T

3 ÁLTALÁNOS ISMERTETÉS MEGLÉVŐ ÁLLAPOT LEÍRÁSA A feltehetően több ütemben kiépült épületegyüttes hagyományos technológiával készült. Sávalapozással, tömör tégla falazattal, fa és vasbeton födémmel. A nagyterem fogadó része kivétel egy szintes az épület. Részletes szerkezeti ismertetés Alapozás: Tömör tégla sávalappal készült. Felmenő falak: Tömör kisméretű tégla falazat található, az épület kontúrja mentén, illetve 2 db hosszfőfalas kialakítású. Födém: Vasbeton szerkezetű födém, mely valószínűleg kerámia betétekkel rendelkezik. Tetőszerkezet: Fa bakdúcos hagyományos fedélszék. Kontyolt gyengén tagolt kialakítású. Lépcső: Vasbeton szerkezetű kétkarú lépcső köti össze a szinteket, valamint utcafronton egykarú előlépcső található. Válaszfal: Kisméretű téglából készült válaszfalak találhatók. Nyílászáró: Egyesített szárnyú fa ablakok, kávás nyílás kialakítással. Utcai bejáratnál fa ajtó, összekötő folyosónál fém ajtó található. Belső nyílászárók fa tok és szárnyszerkezetűek. Tetőfedés: Natúr hornyolt cserépfedés, bevilágítókkal és eresz mentés acél hófogóval. Bádogos szerkezetek: Porszórt alumínium függőeresz és lefolyócső, biztosítja a csapadékvíz elvezetés. A nyílászárók és vízszintes tagozatok és párkányok bádogozással vannak lezárva. Belső padlóburkolat: Alaprajzon feltüntetve. Falburkolat: Vizesblokkokban 2 m-es magasságig csempeburkolat, irodákba tapéta, egyéb helyeken fehérre festett falmező található. Burkolat alatt többrétegű vakolat készült. Homlokzat: Az épület a földszinten cm magasságig lábazatvakolattal van ellátva. Födém: Vasbeton szerkezetű födém, részben előregyártott körüreges födémpanelekkel, illetve fa gerendás borított födém alsó nádszövettel, vakoltan. Tetőszerkezet: Nemjárható lapostetők bitumenes lemez szigeteléssel. Lépcső: Vasbeton szerkezetű kétkarú lépcső köti össze a szinteket. ENERGETIKAI KORSZERŰSÍTÉS CÉLJA Az energetikai korszerűsítést építészeti szerkezetek fejlesztésével kell elérni. Jelen dokumentáció az építészeti eszközökkel megvalósítható megoldásokat tárgyalja. Az épületegyüttes szabadonálló, a terep síknak tekinthető. Az épületek nem állnak műemléki vagy helyi védelem alatt, a tervezett építészeti felújítási munkák nem építési engedélyezés köteles munkák. A tervezett építészeti felújítás jellemzően a lehűlő épületszerkezetek energetikai fejlesztésével jár, úgy hogy az épületek megjelenése érdemben nem változik. Általánosan elmondható hogy minden homlokzati nyílászárót cserélni, illetve minden homlokzati falfelületet és lapostetőt vagy padlásfödémet hőszigetelni kell. Természetesen ezen felújításokkal járó járulékos munkákat is el kell végezni (pl. vízszigetelések javítása, cseréje, rácsok cseréje, stb. lásd. később). ÉPÍTÉSZETI MINŐSÉGI ÁLTALÁNOS KÖVETELMÉNYEK A FELÚJÍTÁSOKKAL KAPCSOLATBAN ÉPÍTŐANYAGOK Az építőanyag mintákat és a végleges szerkezetbe beépítendő valamennyi anyagra vonatkozó bizonyítványokat és jóváhagyásokat, valamint az ezekre, az ÉVM 24/1985 (12.28) szerint kibocsátott Építési Alkalmassági Igazolást az építési területre történő leszállítás előtt, a vonatkozó magyar szabványoknak, műszaki követelményeknek megfelelően, Vállalkozó átadja a Lebonyolító részére. SZABVÁNYOK ÉS MŰSZAKI KÖVETELMÉNYEK Az érvényben lévő magyar szabványokat (MSZ), műszaki irányelveket és egyéb vonatkozó követelményeket kell alkalmazni valamennyi építőanyag, kivitelezésre, szállításra és bedolgozásra vonatkozóan, valamint az ISO és EN, CE, DIN, ÖNORM, NBB szabványoknak történő megfelelés szintén elfogadottnak minősül.

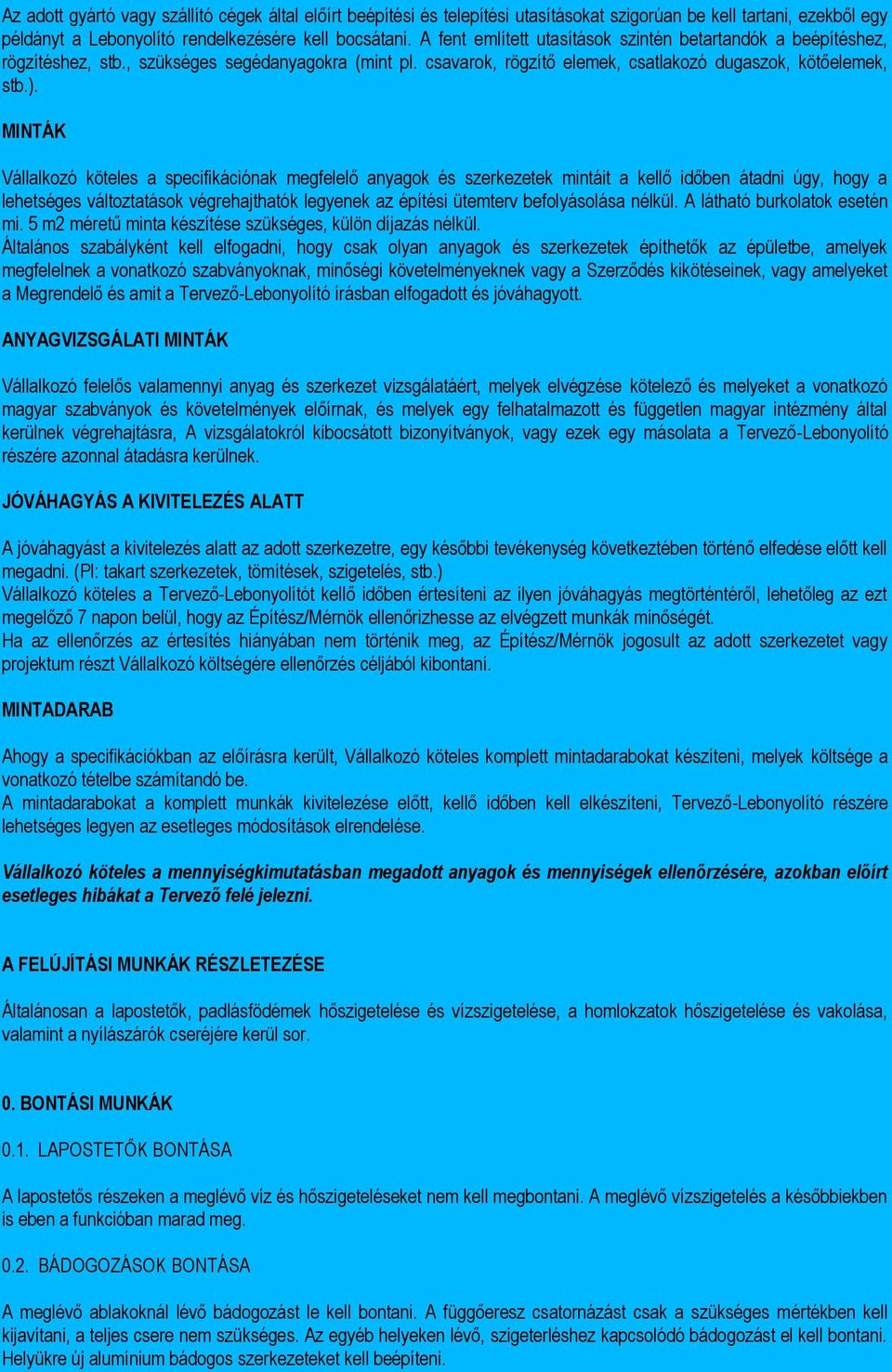

4 Az adott gyártó vagy szállító cégek által előírt beépítési és telepítési utasításokat szigorúan be kell tartani, ezekből egy példányt a Lebonyolító rendelkezésére kell bocsátani. A fent említett utasítások szintén betartandók a beépítéshez, rögzítéshez, stb., szükséges segédanyagokra (mint pl. csavarok, rögzítő elemek, csatlakozó dugaszok, kötőelemek, stb.). MINTÁK Vállalkozó köteles a specifikációnak megfelelő anyagok és szerkezetek mintáit a kellő időben átadni úgy, hogy a lehetséges változtatások végrehajthatók legyenek az építési ütemterv befolyásolása nélkül. A látható burkolatok esetén mi. 5 m2 méretű minta készítése szükséges, külön díjazás nélkül. Általános szabályként kell elfogadni, hogy csak olyan anyagok és szerkezetek építhetők az épületbe, amelyek megfelelnek a vonatkozó szabványoknak, minőségi követelményeknek vagy a Szerződés kikötéseinek, vagy amelyeket a Megrendelő és amit a Tervező-Lebonyolító írásban elfogadott és jóváhagyott. ANYAGVIZSGÁLATI MINTÁK Vállalkozó felelős valamennyi anyag és szerkezet vizsgálatáért, melyek elvégzése kötelező és melyeket a vonatkozó magyar szabványok és követelmények előírnak, és melyek egy felhatalmazott és független magyar intézmény által kerülnek végrehajtásra, A vizsgálatokról kibocsátott bizonyítványok, vagy ezek egy másolata a Tervező-Lebonyolító részére azonnal átadásra kerülnek. JÓVÁHAGYÁS A KIVITELEZÉS ALATT A jóváhagyást a kivitelezés alatt az adott szerkezetre, egy későbbi tevékenység következtében történő elfedése előtt kell megadni. (Pl: takart szerkezetek, tömítések, szigetelés, stb.) Vállalkozó köteles a Tervező-Lebonyolítót kellő időben értesíteni az ilyen jóváhagyás megtörténtéről, lehetőleg az ezt megelőző 7 napon belül, hogy az Építész/Mérnök ellenőrizhesse az elvégzett munkák minőségét. Ha az ellenőrzés az értesítés hiányában nem történik meg, az Építész/Mérnök jogosult az adott szerkezetet vagy projektum részt Vállalkozó költségére ellenőrzés céljából kibontani. MINTADARAB Ahogy a specifikációkban az előírásra került, Vállalkozó köteles komplett mintadarabokat készíteni, melyek költsége a vonatkozó tételbe számítandó be. A mintadarabokat a komplett munkák kivitelezése előtt, kellő időben kell elkészíteni, Tervező-Lebonyolító részére lehetséges legyen az esetleges módosítások elrendelése. Vállalkozó köteles a mennyiségkimutatásban megadott anyagok és mennyiségek ellenőrzésére, azokban előírt esetleges hibákat a Tervező felé jelezni. A FELÚJÍTÁSI MUNKÁK RÉSZLETEZÉSE Általánosan a lapostetők, padlásfödémek hőszigetelése és vízszigetelése, a homlokzatok hőszigetelése és vakolása, valamint a nyílászárók cseréjére kerül sor. 0. BONTÁSI MUNKÁK 0.1. LAPOSTETŐK BONTÁSA A lapostetős részeken a meglévő víz és hőszigeteléseket nem kell megbontani. A meglévő vízszigetelés a későbbiekben is eben a funkcióban marad meg BÁDOGOZÁSOK BONTÁSA A meglévő ablakoknál lévő bádogozást le kell bontani. A függőeresz csatornázást csak a szükséges mértékben kell kijavítani, a teljes csere nem szükséges. Az egyéb helyeken lévő, szigeterléshez kapcsolódó bádogozást el kell bontani. Helyükre új alumínium bádogos szerkezeteket kell beépíteni.

5 A lapostető attika, és ereszlefedések szintén bontandóak a hőszigetelés megvastagodása miatt szélesebbre kell cserélni HOMLOKZATI NYÍLÁSZÁRÓK BONTÁSA Konszignáció és homlokzati rajzok szerinti homlokzati nyílászárókat ki kell bontani, beleértve a párkányokat és könyöklőket illetve bármilyen tokpótló és takaró szerkezetet. A kibontott elemeket nem lehet az épületbe újra beépíteni KÜLSŐ VAKOLATOK LEVERÉSE Azokon a helyeken ahol a vakolat sérült vagy hiányos a felületet meg kell tisztítani a vakolat helyreállítás előtt. A régi épület homlokzati vakolat díszeit is le kell verni, egységes felületet kell képezni a homlokzati hőszigetelés részére HOMLOKZATI RÁCSOK BONTÁSA Az épületen meglévő homlokzati acél rácsokat le kell szerelni és az új ablakokra kell visszaépíteni gondos felületkezelés után, átalakítással a beforduló hőszigetelések okozta nyílásszűkülés miatt. 1. KŐMŰVES MUNKÁK 1.1. LÁBAZATI SZIGETELÉS A meglévő lábazatra nem szükséges külön vízszigetelés beépítése. A felkerülő XPS polisztirol táblákat a megtisztított és portalanított felületre kell felragasztani, majd a mechanikus rögzítéssel véglegesíteni. A hőszigetelő táblák és a meglévő járda közözz PUR habot kell használni házagzárásra. 2. TETŐK, LAPOSTETŐK, PADLÁSFÖDÉM 2.1. NEMJÁRHATÓ LAPOSTETŐK HŐSZIGETELÉS A meglévő lapostető szigetelés megmarad, csak a hibás részeket kell esetlegesen kijavítani, valamint meg kell tisztítani a felületet, eltalakítani a szerves anyagokat. Az új hőszigetelés erre kerül rá, leterheléses rögzítéssel. Általánosan 25cm lépésálló EPS hőszigetlés készül a vízszigetelés alatt. A kiválasztott termék a Termo Dam EPS. A hőszigetelő lemeztábla formatartó és lépésálló legyen. Annak érdekében, hogy a szélállóság a fektetés során növelhető legyen, illetve ha fennáll a veszélye annak, hogy a szél a lapokat megmozdítja, ajánlatos a hőszigetelő lemezeket külön rögzíteni (függetlenül az anyagminőségtől). A hőszigetelés a vízszigeteléssel együtt kerül rögzítésre. PADLÁSFÖDÉM A régi épületben a meglévő vasbeton szerkezetű padlásfödémre 25 cm kőzetgyapot hőszigetelés kerül, melyre a cserép alatti porhófólia hiánya miatt páraáteresztő fóliát teszünk. A fölső fólia beépítése indokolja az alsó párazáró fólia elhelyezését. A födémsík váltásánál a függőleges síkra 10 cm hőszigetelés kerül, valamint ugyan ennyi hőszigetelés kerül a térdfalak és koszorúk belső oldalára és fölé. A hőszigetelésnél fokozott figyelmet kell fordítani a padlásfödém és homlokzat hőszigetelés csatlakozástatására, hogy a hőhidak mértékét minél jobban csökkentsük. Padlásjárda: Az épület teljes hosszában 3 sorból készült pallóterítés készül, 10/10-15-ös bakokra helyezett 10/10-es fa fióktartókra helyezve. Faanyagot beépítés előtt védő kezelni kell (láng, rovar és gombamentesítéssel)! 3. HOMLOKZATI MUNKÁK 3.1. MŰANYAG NYÍLÁSZÁRÓK Nyílászáró konszignáció szerinti méretben az alaprajzi terveken jelölt helyeken műanyag nyílászárókat építünk be. A beépítés előtt a beépítési felületeket a tégla falig, beton aljzatig meg kell tisztítani. Minden esetben helyszíni pontos mérést kell végezni a szerkezetek legyártása előtt. A hőszigetelés miatt egyes esetekben eltérő tokpótló alkalmazására

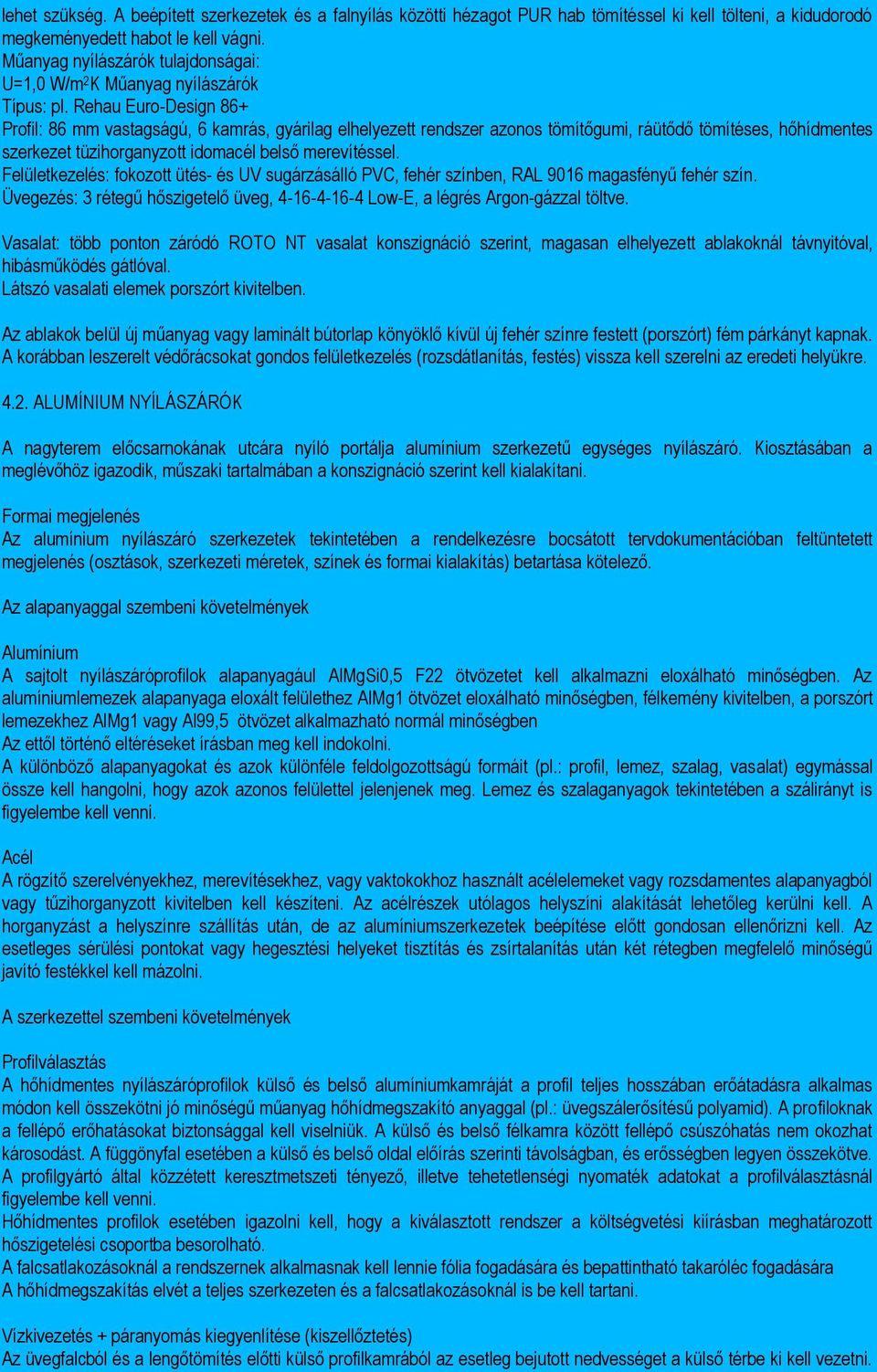

6 lehet szükség. A beépített szerkezetek és a falnyílás közötti hézagot PUR hab tömítéssel ki kell tölteni, a kidudorodó megkeményedett habot le kell vágni. Műanyag nyílászárók tulajdonságai: U=1,0 W/m 2 K Műanyag nyílászárók Típus: pl. Rehau Euro-Design 86+ Profil: 86 mm vastagságú, 6 kamrás, gyárilag elhelyezett rendszer azonos tömítőgumi, ráütődő tömítéses, hőhídmentes szerkezet tüzihorganyzott idomacél belső merevítéssel. Felületkezelés: fokozott ütés- és UV sugárzásálló PVC, fehér színben, RAL 9016 magasfényű fehér szín. Üvegezés: 3 rétegű hőszigetelő üveg, Low-E, a légrés Argon-gázzal töltve. Vasalat: több ponton záródó ROTO NT vasalat konszignáció szerint, magasan elhelyezett ablakoknál távnyitóval, hibásműködés gátlóval. Látszó vasalati elemek porszórt kivitelben. Az ablakok belül új műanyag vagy laminált bútorlap könyöklő kívül új fehér színre festett (porszórt) fém párkányt kapnak. A korábban leszerelt védőrácsokat gondos felületkezelés (rozsdátlanítás, festés) vissza kell szerelni az eredeti helyükre ALUMÍNIUM NYÍLÁSZÁRÓK A nagyterem előcsarnokának utcára nyíló portálja alumínium szerkezetű egységes nyílászáró. Kiosztásában a meglévőhöz igazodik, műszaki tartalmában a konszignáció szerint kell kialakítani. Formai megjelenés Az alumínium nyílászáró szerkezetek tekintetében a rendelkezésre bocsátott tervdokumentációban feltüntetett megjelenés (osztások, szerkezeti méretek, színek és formai kialakítás) betartása kötelező. Az alapanyaggal szembeni követelmények Alumínium A sajtolt nyílászáróprofilok alapanyagául AlMgSi0,5 F22 ötvözetet kell alkalmazni eloxálható minőségben. Az alumíniumlemezek alapanyaga eloxált felülethez AlMg1 ötvözet eloxálható minőségben, félkemény kivitelben, a porszórt lemezekhez AlMg1 vagy Al99,5 ötvözet alkalmazható normál minőségben Az ettől történő eltéréseket írásban meg kell indokolni. A különböző alapanyagokat és azok különféle feldolgozottságú formáit (pl.: profil, lemez, szalag, vasalat) egymással össze kell hangolni, hogy azok azonos felülettel jelenjenek meg. Lemez és szalaganyagok tekintetében a szálirányt is figyelembe kell venni. Acél A rögzítő szerelvényekhez, merevítésekhez, vagy vaktokokhoz használt acélelemeket vagy rozsdamentes alapanyagból vagy tűzihorganyzott kivitelben kell készíteni. Az acélrészek utólagos helyszíni alakítását lehetőleg kerülni kell. A horganyzást a helyszínre szállítás után, de az alumíniumszerkezetek beépítése előtt gondosan ellenőrizni kell. Az esetleges sérülési pontokat vagy hegesztési helyeket tisztítás és zsírtalanítás után két rétegben megfelelő minőségű javító festékkel kell mázolni. A szerkezettel szembeni követelmények Profilválasztás A hőhídmentes nyílászáróprofilok külső és belső alumíniumkamráját a profil teljes hosszában erőátadásra alkalmas módon kell összekötni jó minőségű műanyag hőhídmegszakító anyaggal (pl.: üvegszálerősítésű polyamid). A profiloknak a fellépő erőhatásokat biztonsággal kell viselniük. A külső és belső félkamra között fellépő csúszóhatás nem okozhat károsodást. A függönyfal esetében a külső és belső oldal előírás szerinti távolságban, és erősségben legyen összekötve. A profilgyártó által közzétett keresztmetszeti tényező, illetve tehetetlenségi nyomaték adatokat a profilválasztásnál figyelembe kell venni. Hőhídmentes profilok esetében igazolni kell, hogy a kiválasztott rendszer a költségvetési kiírásban meghatározott hőszigetelési csoportba besorolható. A falcsatlakozásoknál a rendszernek alkalmasnak kell lennie fólia fogadására és bepattintható takaróléc fogadására A hőhídmegszakítás elvét a teljes szerkezeten és a falcsatlakozásoknál is be kell tartani. Vízkivezetés + páranyomás kiegyenlítése (kiszellőztetés) Az üvegfalcból és a lengőtömítés előtti külső profilkamrából az esetleg bejutott nedvességet a külső térbe ki kell vezetni.

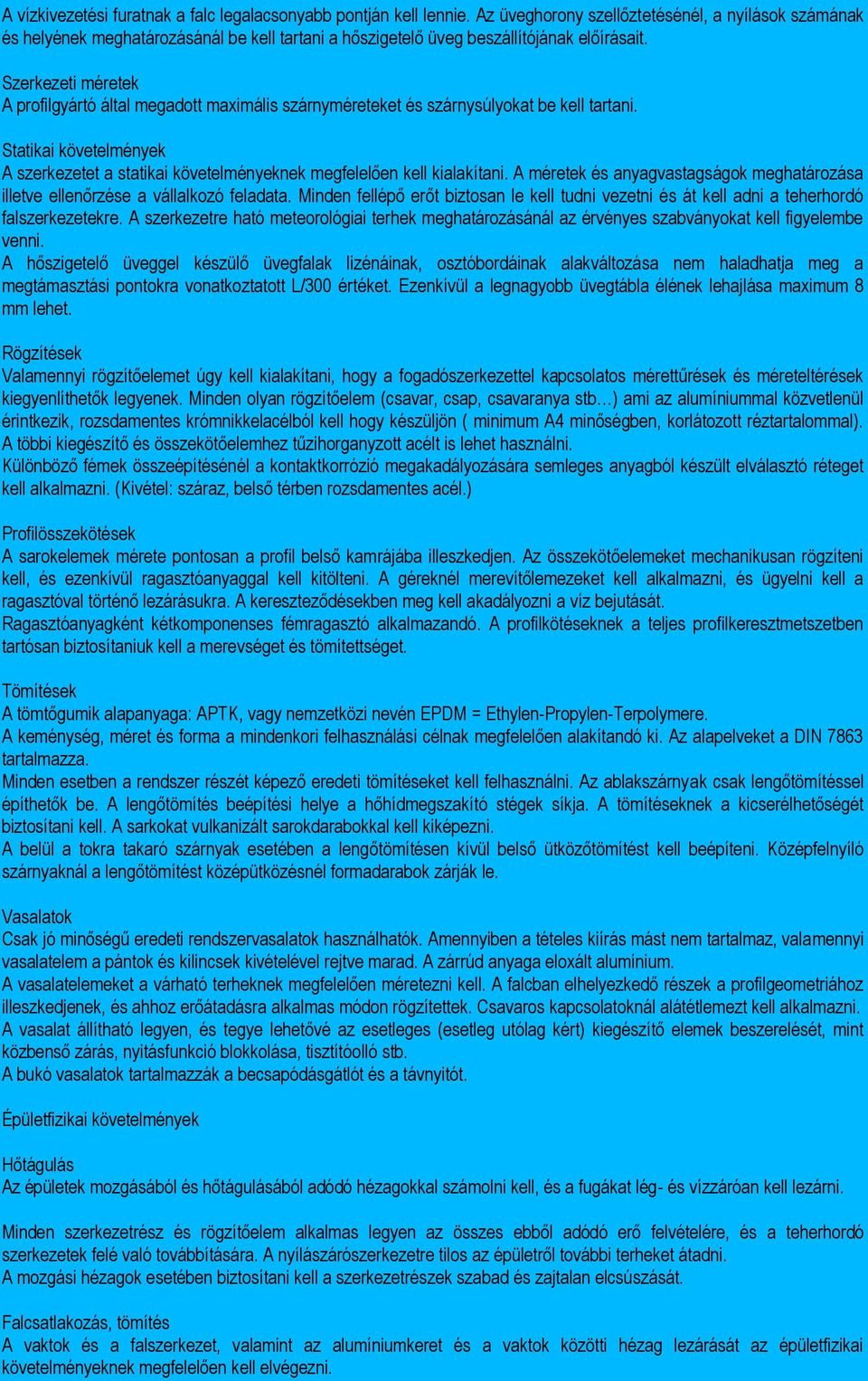

7 A vízkivezetési furatnak a falc legalacsonyabb pontján kell lennie. Az üveghorony szellőztetésénél, a nyílások számának és helyének meghatározásánál be kell tartani a hőszigetelő üveg beszállítójának előírásait. Szerkezeti méretek A profilgyártó által megadott maximális szárnyméreteket és szárnysúlyokat be kell tartani. Statikai követelmények A szerkezetet a statikai követelményeknek megfelelően kell kialakítani. A méretek és anyagvastagságok meghatározása illetve ellenőrzése a vállalkozó feladata. Minden fellépő erőt biztosan le kell tudni vezetni és át kell adni a teherhordó falszerkezetekre. A szerkezetre ható meteorológiai terhek meghatározásánál az érvényes szabványokat kell figyelembe venni. A hőszigetelő üveggel készülő üvegfalak lizénáinak, osztóbordáinak alakváltozása nem haladhatja meg a megtámasztási pontokra vonatkoztatott L/300 értéket. Ezenkívül a legnagyobb üvegtábla élének lehajlása maximum 8 mm lehet. Rögzítések Valamennyi rögzítőelemet úgy kell kialakítani, hogy a fogadószerkezettel kapcsolatos mérettűrések és méreteltérések kiegyenlíthetők legyenek. Minden olyan rögzítőelem (csavar, csap, csavaranya stb ) ami az alumíniummal közvetlenül érintkezik, rozsdamentes krómnikkelacélból kell hogy készüljön ( minimum A4 minőségben, korlátozott réztartalommal). A többi kiegészítő és összekötőelemhez tűzihorganyzott acélt is lehet használni. Különböző fémek összeépítésénél a kontaktkorrózió megakadályozására semleges anyagból készült elválasztó réteget kell alkalmazni. (Kivétel: száraz, belső térben rozsdamentes acél.) Profilösszekötések A sarokelemek mérete pontosan a profil belső kamrájába illeszkedjen. Az összekötőelemeket mechanikusan rögzíteni kell, és ezenkívül ragasztóanyaggal kell kitölteni. A géreknél merevítőlemezeket kell alkalmazni, és ügyelni kell a ragasztóval történő lezárásukra. A kereszteződésekben meg kell akadályozni a víz bejutását. Ragasztóanyagként kétkomponenses fémragasztó alkalmazandó. A profilkötéseknek a teljes profilkeresztmetszetben tartósan biztosítaniuk kell a merevséget és tömítettséget. Tömítések A tömtőgumik alapanyaga: APTK, vagy nemzetközi nevén EPDM = Ethylen-Propylen-Terpolymere. A keménység, méret és forma a mindenkori felhasználási célnak megfelelően alakítandó ki. Az alapelveket a DIN 7863 tartalmazza. Minden esetben a rendszer részét képező eredeti tömítéseket kell felhasználni. Az ablakszárnyak csak lengőtömítéssel építhetők be. A lengőtömítés beépítési helye a hőhídmegszakító stégek síkja. A tömítéseknek a kicserélhetőségét biztosítani kell. A sarkokat vulkanizált sarokdarabokkal kell kiképezni. A belül a tokra takaró szárnyak esetében a lengőtömítésen kívül belső ütközőtömítést kell beépíteni. Középfelnyíló szárnyaknál a lengőtömítést középütközésnél formadarabok zárják le. Vasalatok Csak jó minőségű eredeti rendszervasalatok használhatók. Amennyiben a tételes kiírás mást nem tartalmaz, valamennyi vasalatelem a pántok és kilincsek kivételével rejtve marad. A zárrúd anyaga eloxált alumínium. A vasalatelemeket a várható terheknek megfelelően méretezni kell. A falcban elhelyezkedő részek a profilgeometriához illeszkedjenek, és ahhoz erőátadásra alkalmas módon rögzítettek. Csavaros kapcsolatoknál alátétlemezt kell alkalmazni. A vasalat állítható legyen, és tegye lehetővé az esetleges (esetleg utólag kért) kiegészítő elemek beszerelését, mint közbenső zárás, nyitásfunkció blokkolása, tisztítóolló stb. A bukó vasalatok tartalmazzák a becsapódásgátlót és a távnyitót. Épületfizikai követelmények Hőtágulás Az épületek mozgásából és hőtágulásából adódó hézagokkal számolni kell, és a fugákat lég- és vízzáróan kell lezárni. Minden szerkezetrész és rögzítőelem alkalmas legyen az összes ebből adódó erő felvételére, és a teherhordó szerkezetek felé való továbbítására. A nyílászárószerkezetre tilos az épületről további terheket átadni. A mozgási hézagok esetében biztosítani kell a szerkezetrészek szabad és zajtalan elcsúszását. Falcsatlakozás, tömítés A vaktok és a falszerkezet, valamint az alumíniumkeret és a vaktok közötti hézag lezárását az épületfizikai követelményeknek megfelelően kell elvégezni.

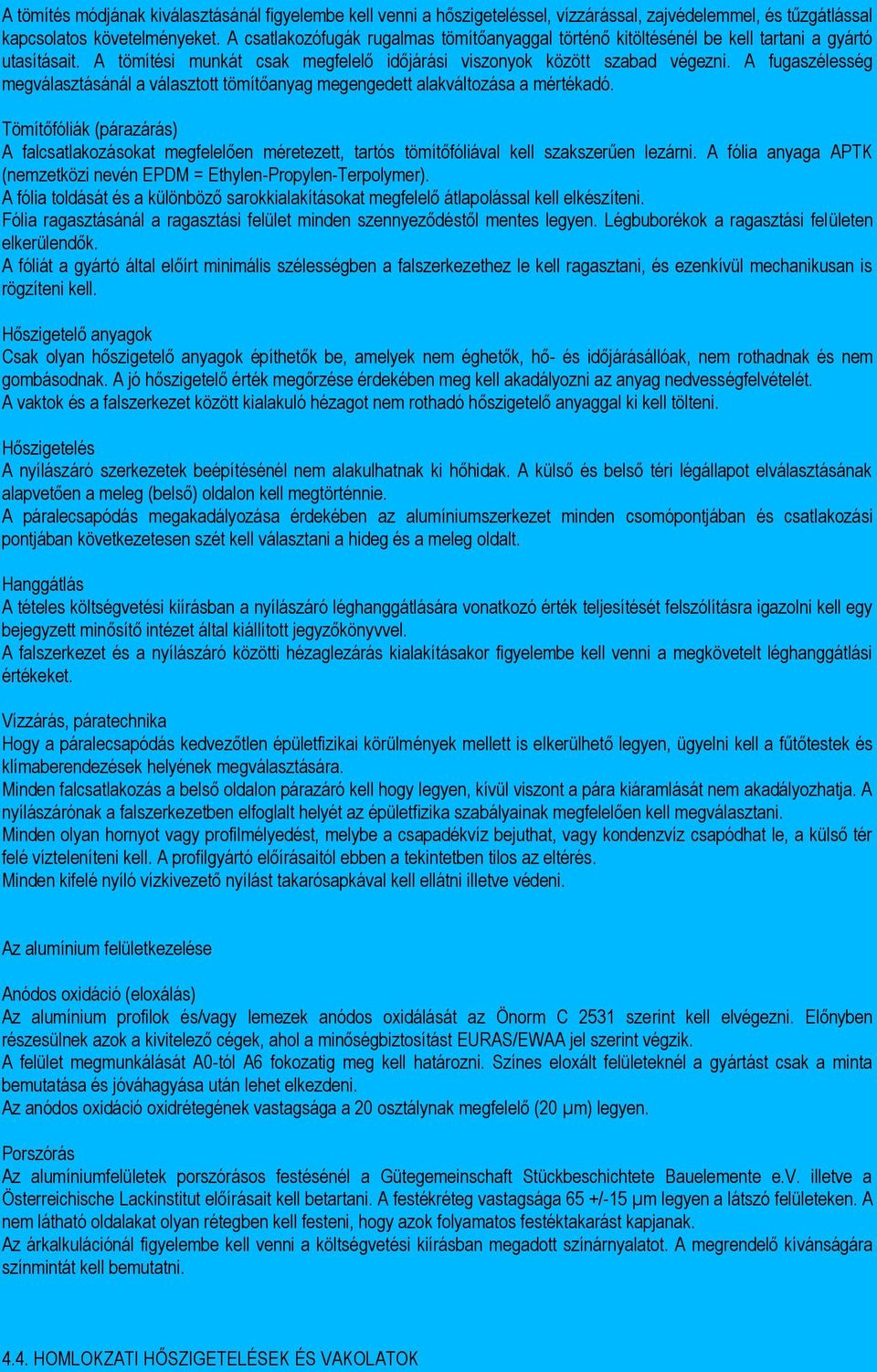

8 A tömítés módjának kiválasztásánál figyelembe kell venni a hőszigeteléssel, vízzárással, zajvédelemmel, és tűzgátlással kapcsolatos követelményeket. A csatlakozófugák rugalmas tömítőanyaggal történő kitöltésénél be kell tartani a gyártó utasításait. A tömítési munkát csak megfelelő időjárási viszonyok között szabad végezni. A fugaszélesség megválasztásánál a választott tömítőanyag megengedett alakváltozása a mértékadó. Tömítőfóliák (párazárás) A falcsatlakozásokat megfelelően méretezett, tartós tömítőfóliával kell szakszerűen lezárni. A fólia anyaga APTK (nemzetközi nevén EPDM = Ethylen-Propylen-Terpolymer). A fólia toldását és a különböző sarokkialakításokat megfelelő átlapolással kell elkészíteni. Fólia ragasztásánál a ragasztási felület minden szennyeződéstől mentes legyen. Légbuborékok a ragasztási felületen elkerülendők. A fóliát a gyártó által előírt minimális szélességben a falszerkezethez le kell ragasztani, és ezenkívül mechanikusan is rögzíteni kell. Hőszigetelő anyagok Csak olyan hőszigetelő anyagok építhetők be, amelyek nem éghetők, hő- és időjárásállóak, nem rothadnak és nem gombásodnak. A jó hőszigetelő érték megőrzése érdekében meg kell akadályozni az anyag nedvességfelvételét. A vaktok és a falszerkezet között kialakuló hézagot nem rothadó hőszigetelő anyaggal ki kell tölteni. Hőszigetelés A nyílászáró szerkezetek beépítésénél nem alakulhatnak ki hőhidak. A külső és belső téri légállapot elválasztásának alapvetően a meleg (belső) oldalon kell megtörténnie. A páralecsapódás megakadályozása érdekében az alumíniumszerkezet minden csomópontjában és csatlakozási pontjában következetesen szét kell választani a hideg és a meleg oldalt. Hanggátlás A tételes költségvetési kiírásban a nyílászáró léghanggátlására vonatkozó érték teljesítését felszólításra igazolni kell egy bejegyzett minősítő intézet által kiállított jegyzőkönyvvel. A falszerkezet és a nyílászáró közötti hézaglezárás kialakításakor figyelembe kell venni a megkövetelt léghanggátlási értékeket. Vízzárás, páratechnika Hogy a páralecsapódás kedvezőtlen épületfizikai körülmények mellett is elkerülhető legyen, ügyelni kell a fűtőtestek és klímaberendezések helyének megválasztására. Minden falcsatlakozás a belső oldalon párazáró kell hogy legyen, kívül viszont a pára kiáramlását nem akadályozhatja. A nyílászárónak a falszerkezetben elfoglalt helyét az épületfizika szabályainak megfelelően kell megválasztani. Minden olyan hornyot vagy profilmélyedést, melybe a csapadékvíz bejuthat, vagy kondenzvíz csapódhat le, a külső tér felé vízteleníteni kell. A profilgyártó előírásaitól ebben a tekintetben tilos az eltérés. Minden kifelé nyíló vízkivezető nyílást takarósapkával kell ellátni illetve védeni. Az alumínium felületkezelése Anódos oxidáció (eloxálás) Az alumínium profilok és/vagy lemezek anódos oxidálását az Önorm C 2531 szerint kell elvégezni. Előnyben részesülnek azok a kivitelező cégek, ahol a minőségbiztosítást EURAS/EWAA jel szerint végzik. A felület megmunkálását A0-tól A6 fokozatig meg kell határozni. Színes eloxált felületeknél a gyártást csak a minta bemutatása és jóváhagyása után lehet elkezdeni. Az anódos oxidáció oxidrétegének vastagsága a 20 osztálynak megfelelő (20 µm) legyen. Porszórás Az alumíniumfelületek porszórásos festésénél a Gütegemeinschaft Stückbeschichtete Bauelemente e.v. illetve a Österreichische Lackinstitut előírásait kell betartani. A festékréteg vastagsága 65 +/-15 µm legyen a látszó felületeken. A nem látható oldalakat olyan rétegben kell festeni, hogy azok folyamatos festéktakarást kapjanak. Az árkalkulációnál figyelembe kell venni a költségvetési kiírásban megadott színárnyalatot. A megrendelő kívánságára színmintát kell bemutatni HOMLOKZATI HŐSZIGETELÉSEK ÉS VAKOLATOK

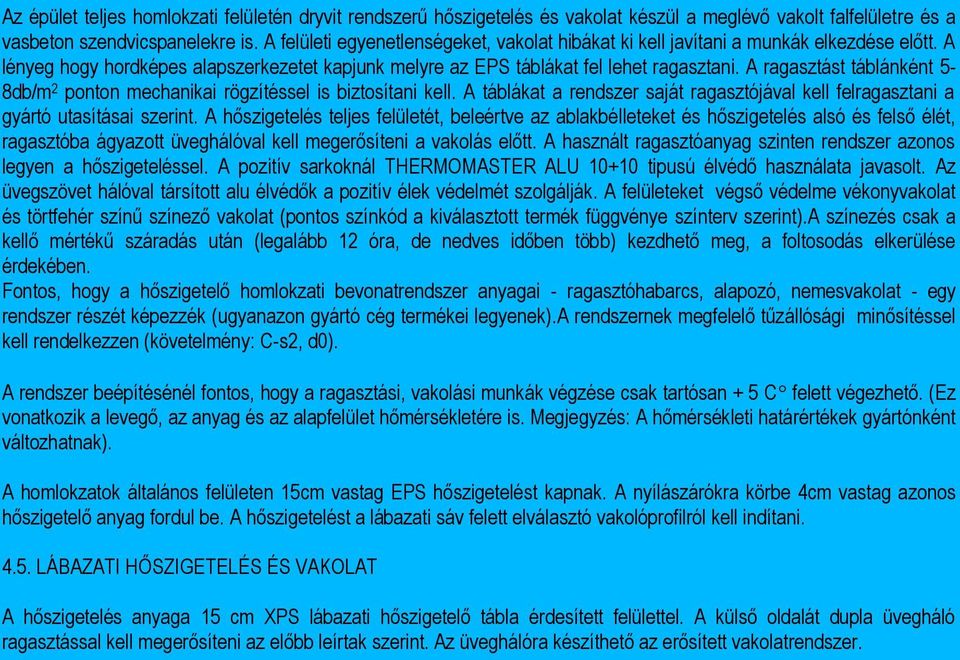

9 Az épület teljes homlokzati felületén dryvit rendszerű hőszigetelés és vakolat készül a meglévő vakolt falfelületre és a vasbeton szendvicspanelekre is. A felületi egyenetlenségeket, vakolat hibákat ki kell javítani a munkák elkezdése előtt. A lényeg hogy hordképes alapszerkezetet kapjunk melyre az EPS táblákat fel lehet ragasztani. A ragasztást táblánként 5-8db/m 2 ponton mechanikai rögzítéssel is biztosítani kell. A táblákat a rendszer saját ragasztójával kell felragasztani a gyártó utasításai szerint. A hőszigetelés teljes felületét, beleértve az ablakbélleteket és hőszigetelés alsó és felső élét, ragasztóba ágyazott üveghálóval kell megerősíteni a vakolás előtt. A használt ragasztóanyag szinten rendszer azonos legyen a hőszigeteléssel. A pozitív sarkoknál THERMOMASTER ALU tipusú élvédő használata javasolt. Az üvegszövet hálóval társított alu élvédők a pozitív élek védelmét szolgálják. A felületeket végső védelme vékonyvakolat és törtfehér színű színező vakolat (pontos színkód a kiválasztott termék függvénye színterv szerint).a színezés csak a kellő mértékű száradás után (legalább 12 óra, de nedves időben több) kezdhető meg, a foltosodás elkerülése érdekében. Fontos, hogy a hőszigetelő homlokzati bevonatrendszer anyagai - ragasztóhabarcs, alapozó, nemesvakolat - egy rendszer részét képezzék (ugyanazon gyártó cég termékei legyenek).a rendszernek megfelelő tűzállósági minősítéssel kell rendelkezzen (követelmény: C-s2, d0). A rendszer beépítésénél fontos, hogy a ragasztási, vakolási munkák végzése csak tartósan + 5 C felett végezhető. (Ez vonatkozik a levegő, az anyag és az alapfelület hőmérsékletére is. Megjegyzés: A hőmérsékleti határértékek gyártónként változhatnak). A homlokzatok általános felületen 15cm vastag EPS hőszigetelést kapnak. A nyílászárókra körbe 4cm vastag azonos hőszigetelő anyag fordul be. A hőszigetelést a lábazati sáv felett elválasztó vakolóprofilról kell indítani LÁBAZATI HŐSZIGETELÉS ÉS VAKOLAT A hőszigetelés anyaga 15 cm XPS lábazati hőszigetelő tábla érdesített felülettel. A külső oldalát dupla üvegháló ragasztással kell megerősíteni az előbb leírtak szerint. Az üveghálóra készíthető az erősített vakolatrendszer.

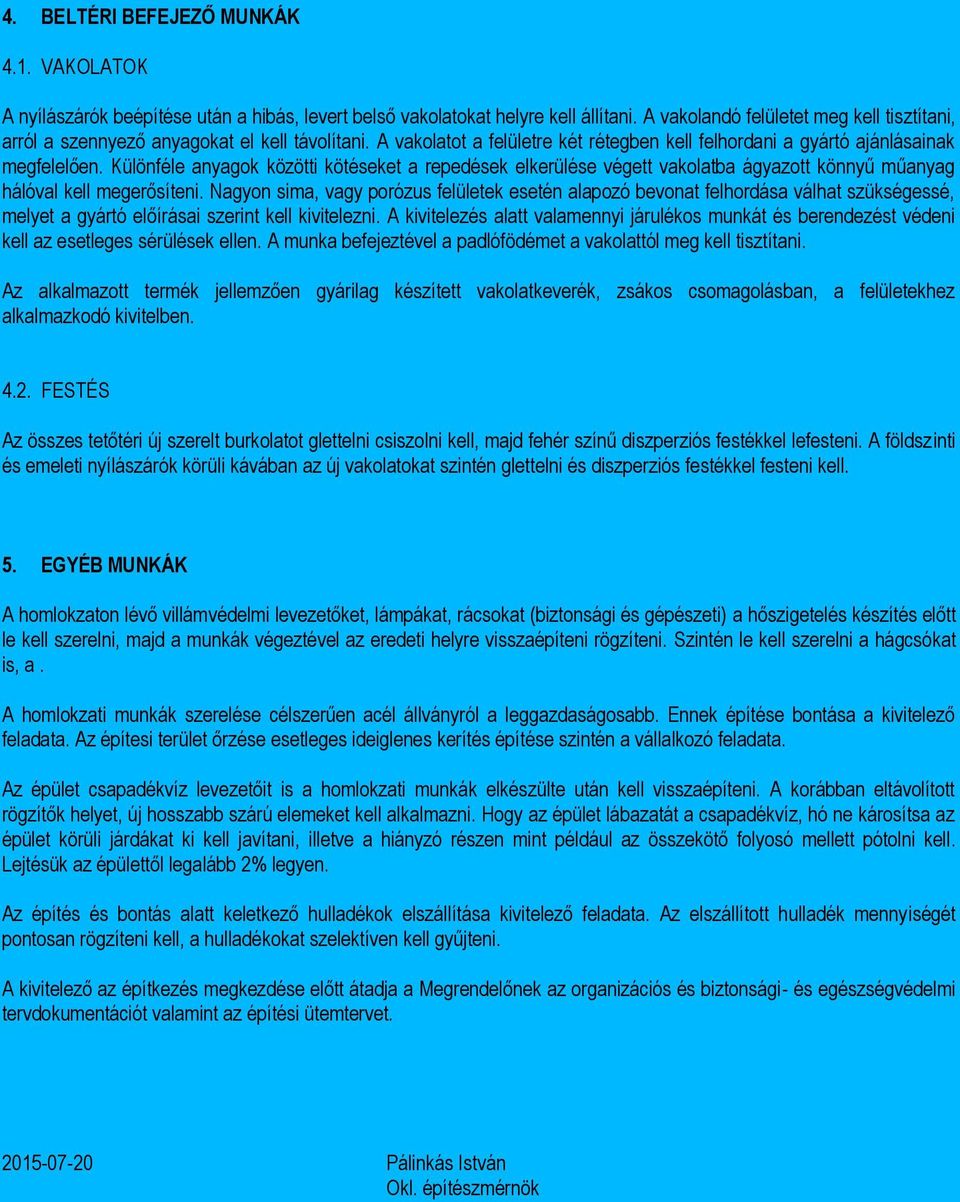

10 4. BELTÉRI BEFEJEZŐ MUNKÁK 4.1. VAKOLATOK A nyílászárók beépítése után a hibás, levert belső vakolatokat helyre kell állítani. A vakolandó felületet meg kell tisztítani, arról a szennyező anyagokat el kell távolítani. A vakolatot a felületre két rétegben kell felhordani a gyártó ajánlásainak megfelelően. Különféle anyagok közötti kötéseket a repedések elkerülése végett vakolatba ágyazott könnyű műanyag hálóval kell megerősíteni. Nagyon sima, vagy porózus felületek esetén alapozó bevonat felhordása válhat szükségessé, melyet a gyártó előírásai szerint kell kivitelezni. A kivitelezés alatt valamennyi járulékos munkát és berendezést védeni kell az esetleges sérülések ellen. A munka befejeztével a padlófödémet a vakolattól meg kell tisztítani. Az alkalmazott termék jellemzően gyárilag készített vakolatkeverék, zsákos csomagolásban, a felületekhez alkalmazkodó kivitelben FESTÉS Az összes tetőtéri új szerelt burkolatot glettelni csiszolni kell, majd fehér színű diszperziós festékkel lefesteni. A földszinti és emeleti nyílászárók körüli kávában az új vakolatokat szintén glettelni és diszperziós festékkel festeni kell. 5. EGYÉB MUNKÁK A homlokzaton lévő villámvédelmi levezetőket, lámpákat, rácsokat (biztonsági és gépészeti) a hőszigetelés készítés előtt le kell szerelni, majd a munkák végeztével az eredeti helyre visszaépíteni rögzíteni. Szintén le kell szerelni a hágcsókat is, a. A homlokzati munkák szerelése célszerűen acél állványról a leggazdaságosabb. Ennek építése bontása a kivitelező feladata. Az építesi terület őrzése esetleges ideiglenes kerítés építése szintén a vállalkozó feladata. Az épület csapadékvíz levezetőit is a homlokzati munkák elkészülte után kell visszaépíteni. A korábban eltávolított rögzítők helyet, új hosszabb szárú elemeket kell alkalmazni. Hogy az épület lábazatát a csapadékvíz, hó ne károsítsa az épület körüli járdákat ki kell javítani, illetve a hiányzó részen mint például az összekötő folyosó mellett pótolni kell. Lejtésük az épülettől legalább 2% legyen. Az építés és bontás alatt keletkező hulladékok elszállítása kivitelező feladata. Az elszállított hulladék mennyiségét pontosan rögzíteni kell, a hulladékokat szelektíven kell gyűjteni. A kivitelező az építkezés megkezdése előtt átadja a Megrendelőnek az organizációs és biztonsági- és egészségvédelmi tervdokumentációt valamint az építési ütemtervet Pálinkás István Okl. építészmérnök
