1 WebEye rendszer felhasználói kézikönyv v december

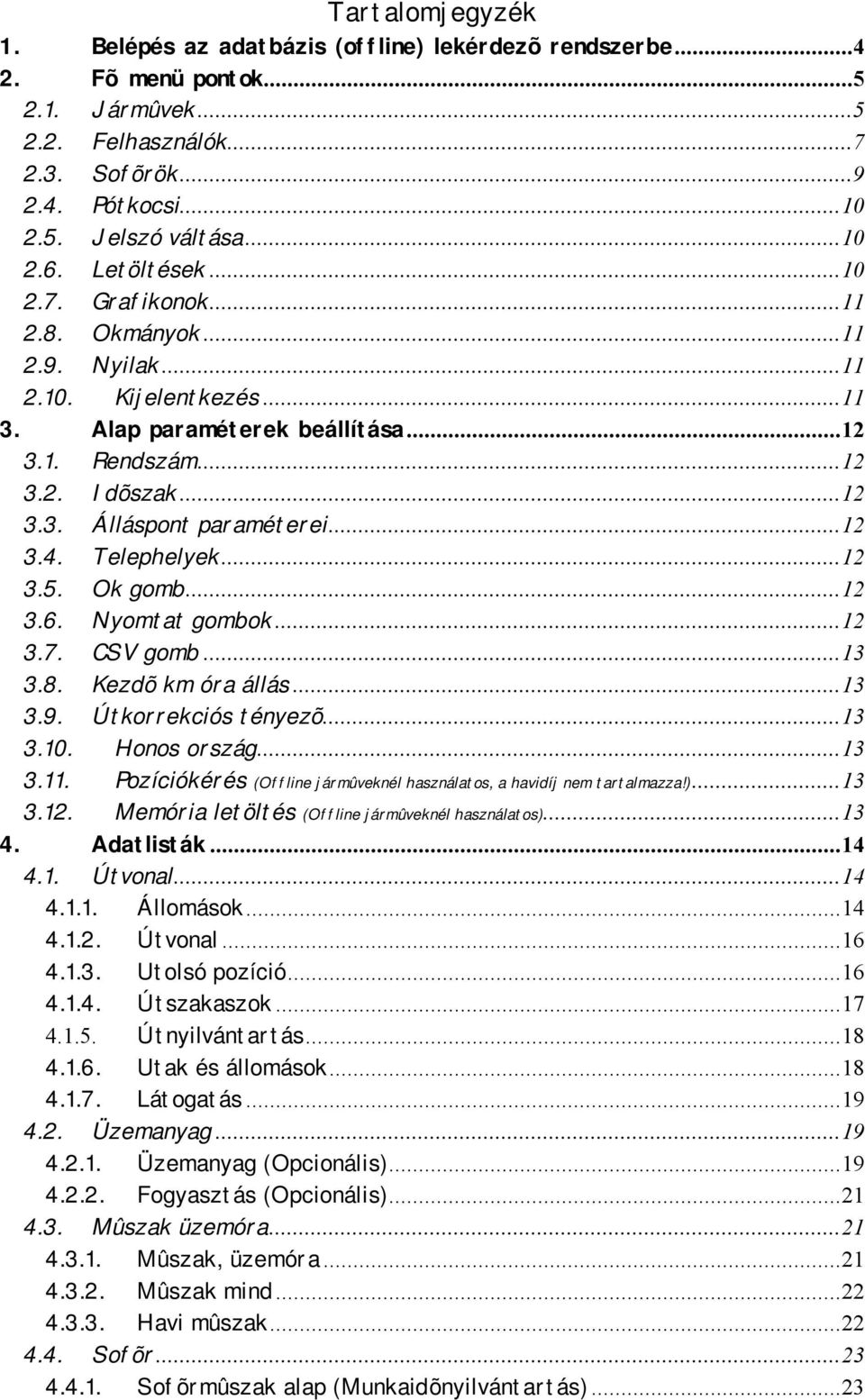

2 Tartalomjegyzék 1. Belépés az adatbázis (offline) lekérdezõ rendszerbe Fõ menü pontok Jármûvek Felhasználók Sofõrök Pótkocsi Jelszó váltása Letöltések Grafikonok Okmányok Nyilak Kijelentkezés Alap paraméterek beállítása Rendszám Idõszak Álláspont paraméterei Telephelyek Ok gomb Nyomtat gombok CSV gomb Kezdõ km óra állás Útkorrekciós tényezõ Honos ország Pozíciókérés (Offline jármûveknél használatos, a havidíj nem tartalmazza!) Memória letöltés (Offline jármûveknél használatos) Adatlisták Útvonal Állomások Útvonal Utolsó pozíció Útszakaszok Útnyilvántartás Utak és állomások Látogatás Üzemanyag Üzemanyag (Opcionális) Fogyasztás (Opcionális) Mûszak üzemóra Mûszak, üzemóra Mûszak mind Havi mûszak Sofõr Sofõrmûszak alap (Munkaidõnyilvántartás)...23

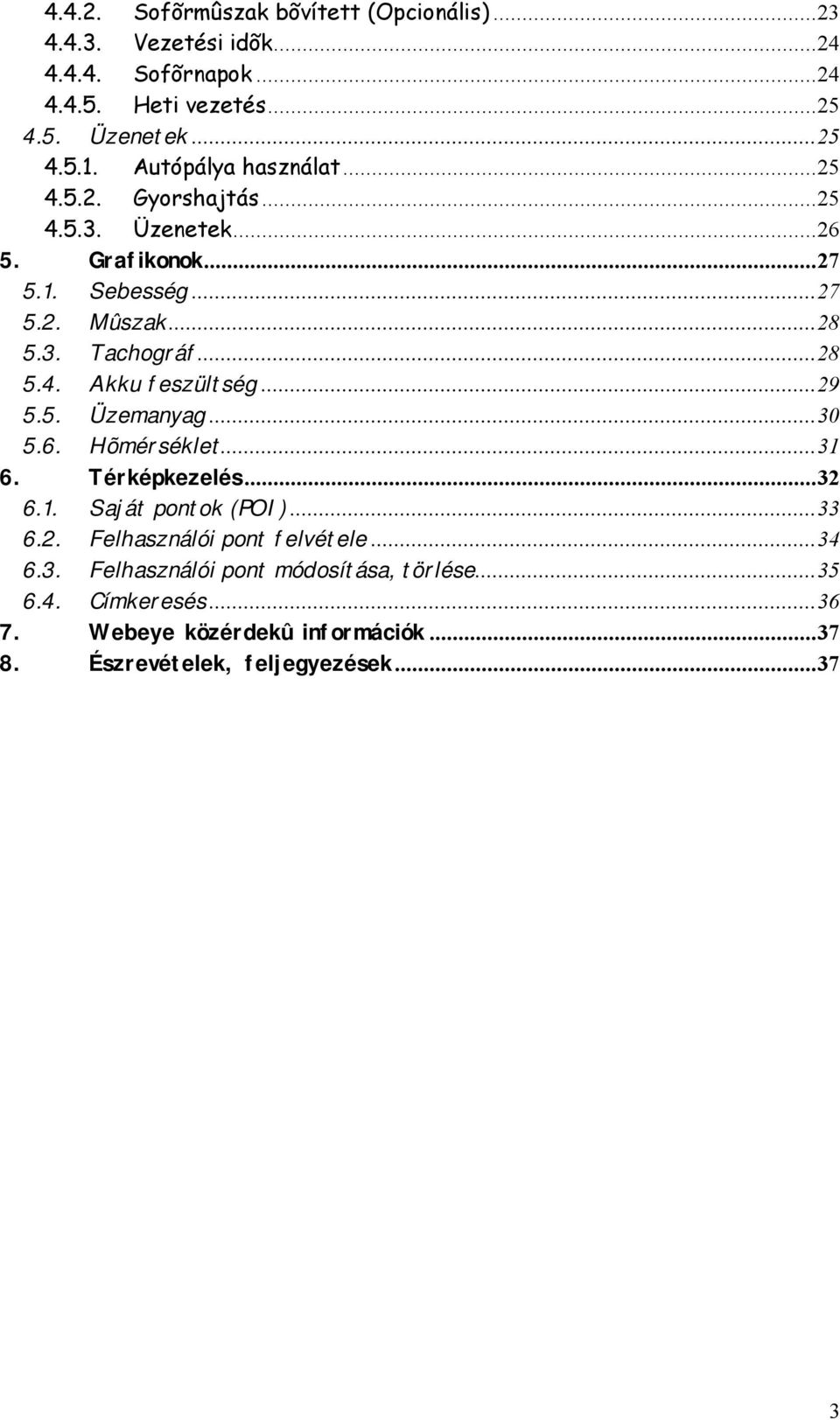

3 Sofõrmûszak bõvített (Opcionális) Vezetési idõk Sofõrnapok Heti vezetés Üzenetek Autópálya használat Gyorshajtás Üzenetek Grafikonok Sebesség Mûszak Tachográf Akku feszültség Üzemanyag Hõmérséklet Térképkezelés Saját pontok (POI) Felhasználói pont felvétele Felhasználói pont módosítása, törlése Címkeresés Webeye közérdekû információk Észrevételek, feljegyezések

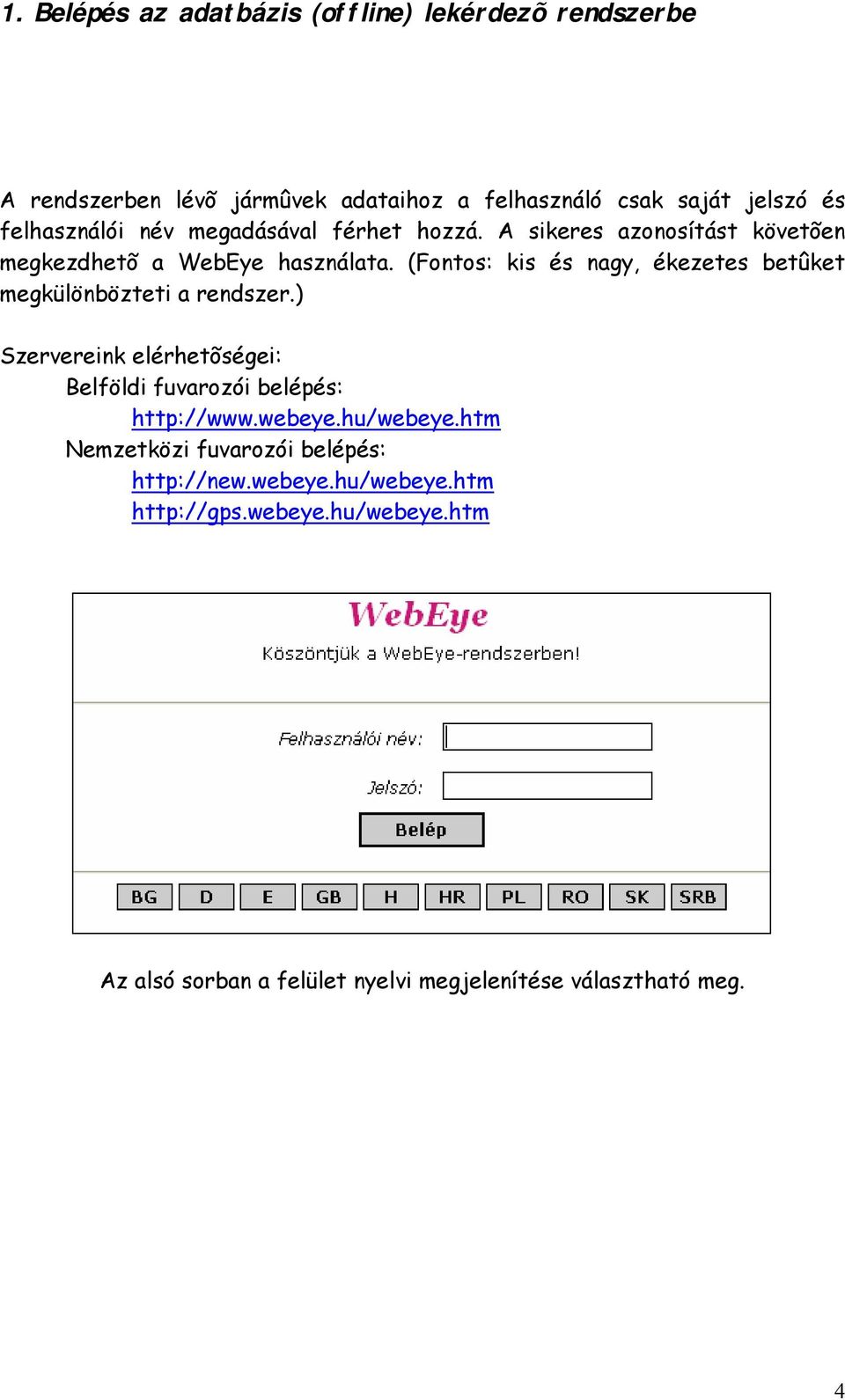

4 1. Belépés az adatbázis (offline) lekérdezõ rendszerbe A rendszerben lévõ jármûvek adataihoz a felhasználó csak saját jelszó és felhasználói név megadásával férhet hozzá. A sikeres azonosítást követõen megkezdhetõ a WebEye használata. (Fontos: kis és nagy, ékezetes betûket megkülönbözteti a rendszer.) Szervereink elérhetõségei: Belföldi fuvarozói belépés: Nemzetközi fuvarozói belépés: Az alsó sorban a felület nyelvi megjelenítése választható meg. 4

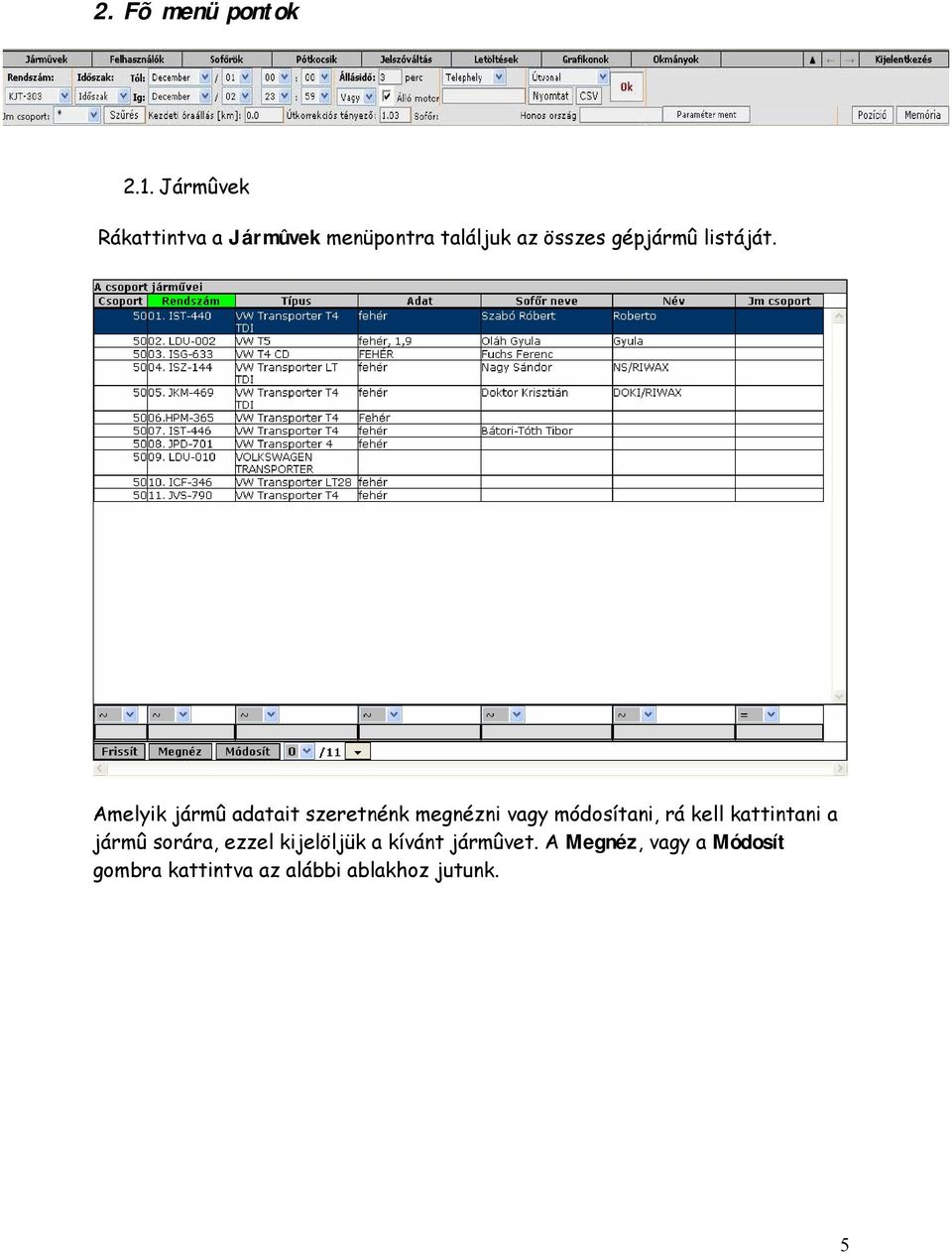

5 2. Fõ menü pontok 2.1. Jármûvek Rákattintva a Jármûvek menüpontra találjuk az összes gépjármû listáját. Amelyik jármû adatait szeretnénk megnézni vagy módosítani, rá kell kattintani a jármû sorára, ezzel kijelöljük a kívánt jármûvet. A Megnéz, vagy a Módosít gombra kattintva az alábbi ablakhoz jutunk. 5

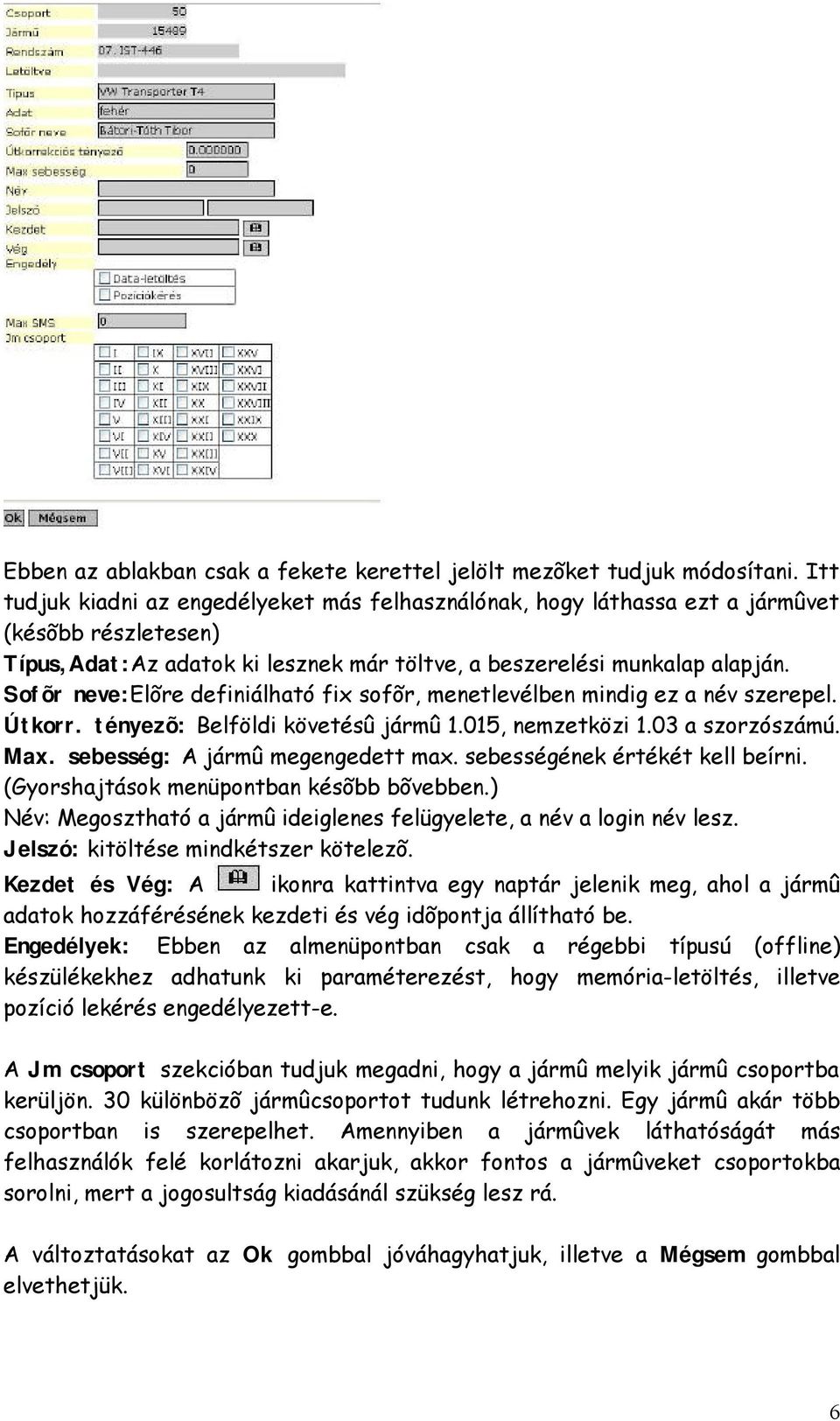

6 Ebben az ablakban csak a fekete kerettel jelölt mezõket tudjuk módosítani. Itt tudjuk kiadni az engedélyeket más felhasználónak, hogy láthassa ezt a jármûvet (késõbb részletesen) Típus,Adat:Az adatok ki lesznek már töltve, a beszerelési munkalap alapján. Sofõr neve:elõre definiálható fix sofõr, menetlevélben mindig ez a név szerepel. Útkorr. tényezõ: Belföldi követésû jármû 1.015, nemzetközi 1.03 a szorzószámú. Max. sebesség: A jármû megengedett max. sebességének értékét kell beírni. (Gyorshajtások menüpontban késõbb bõvebben.) Név: Megosztható a jármû ideiglenes felügyelete, a név a login név lesz. Jelszó: kitöltése mindkétszer kötelezõ. Kezdet és Vég: A ikonra kattintva egy naptár jelenik meg, ahol a jármû adatok hozzáférésének kezdeti és vég idõpontja állítható be. Engedélyek: Ebben az almenüpontban csak a régebbi típusú (offline) készülékekhez adhatunk ki paraméterezést, hogy memória-letöltés, illetve pozíció lekérés engedélyezett-e. A Jm csoport szekcióban tudjuk megadni, hogy a jármû melyik jármû csoportba kerüljön. 30 különbözõ jármûcsoportot tudunk létrehozni. Egy jármû akár több csoportban is szerepelhet. Amennyiben a jármûvek láthatóságát más felhasználók felé korlátozni akarjuk, akkor fontos a jármûveket csoportokba sorolni, mert a jogosultság kiadásánál szükség lesz rá. A változtatásokat az Ok gombbal jóváhagyhatjuk, illetve a Mégsem gombbal elvethetjük. 6

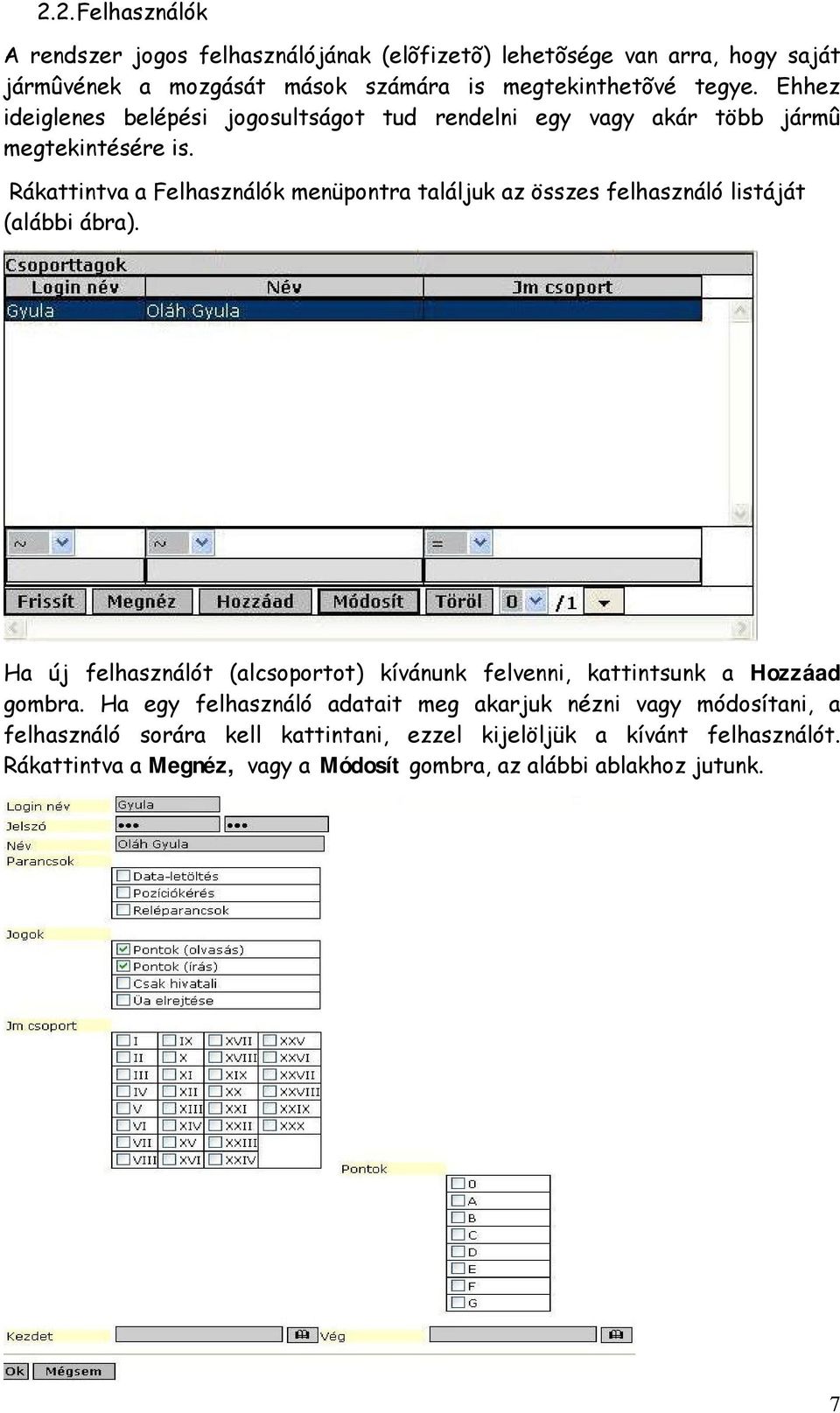

7 2.2. Felhasználók A rendszer jogos felhasználójának (elõfizetõ) lehetõsége van arra, hogy saját jármûvének a mozgását mások számára is megtekinthetõvé tegye. Ehhez ideiglenes belépési jogosultságot tud rendelni egy vagy akár több jármû megtekintésére is. Rákattintva a Felhasználók menüpontra találjuk az összes felhasználó listáját (alábbi ábra). Ha új felhasználót (alcsoportot) kívánunk felvenni, kattintsunk a Hozzáad gombra. Ha egy felhasználó adatait meg akarjuk nézni vagy módosítani, a felhasználó sorára kell kattintani, ezzel kijelöljük a kívánt felhasználót. Rákattintva a Megnéz, vagy a Módosít gombra, az alábbi ablakhoz jutunk. 7

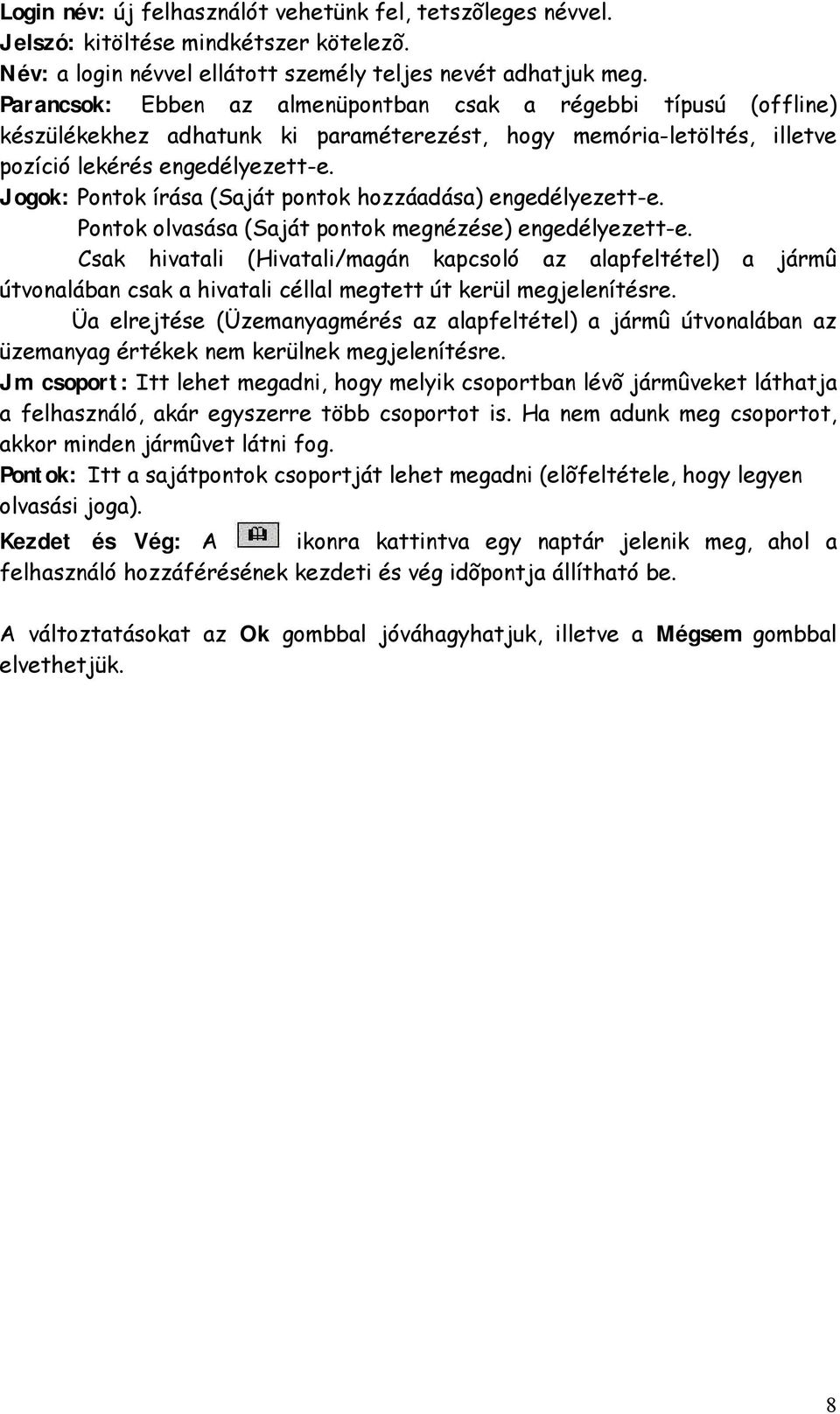

8 Login név: új felhasználót vehetünk fel, tetszõleges névvel. Jelszó: kitöltése mindkétszer kötelezõ. Név: a login névvel ellátott személy teljes nevét adhatjuk meg. Parancsok: Ebben az almenüpontban csak a régebbi típusú (offline) készülékekhez adhatunk ki paraméterezést, hogy memória-letöltés, illetve pozíció lekérés engedélyezett-e. Jogok: Pontok írása (Saját pontok hozzáadása) engedélyezett-e. Pontok olvasása (Saját pontok megnézése) engedélyezett-e. Csak hivatali (Hivatali/magán kapcsoló az alapfeltétel) a jármû útvonalában csak a hivatali céllal megtett út kerül megjelenítésre. Üa elrejtése (Üzemanyagmérés az alapfeltétel) a jármû útvonalában az üzemanyag értékek nem kerülnek megjelenítésre. Jm csoport: Itt lehet megadni, hogy melyik csoportban lévõ jármûveket láthatja a felhasználó, akár egyszerre több csoportot is. Ha nem adunk meg csoportot, akkor minden jármûvet látni fog. Pontok: Itt a sajátpontok csoportját lehet megadni (elõfeltétele, hogy legyen olvasási joga). Kezdet és Vég: A ikonra kattintva egy naptár jelenik meg, ahol a felhasználó hozzáférésének kezdeti és vég idõpontja állítható be. A változtatásokat az Ok gombbal jóváhagyhatjuk, illetve a Mégsem gombbal elvethetjük. 8

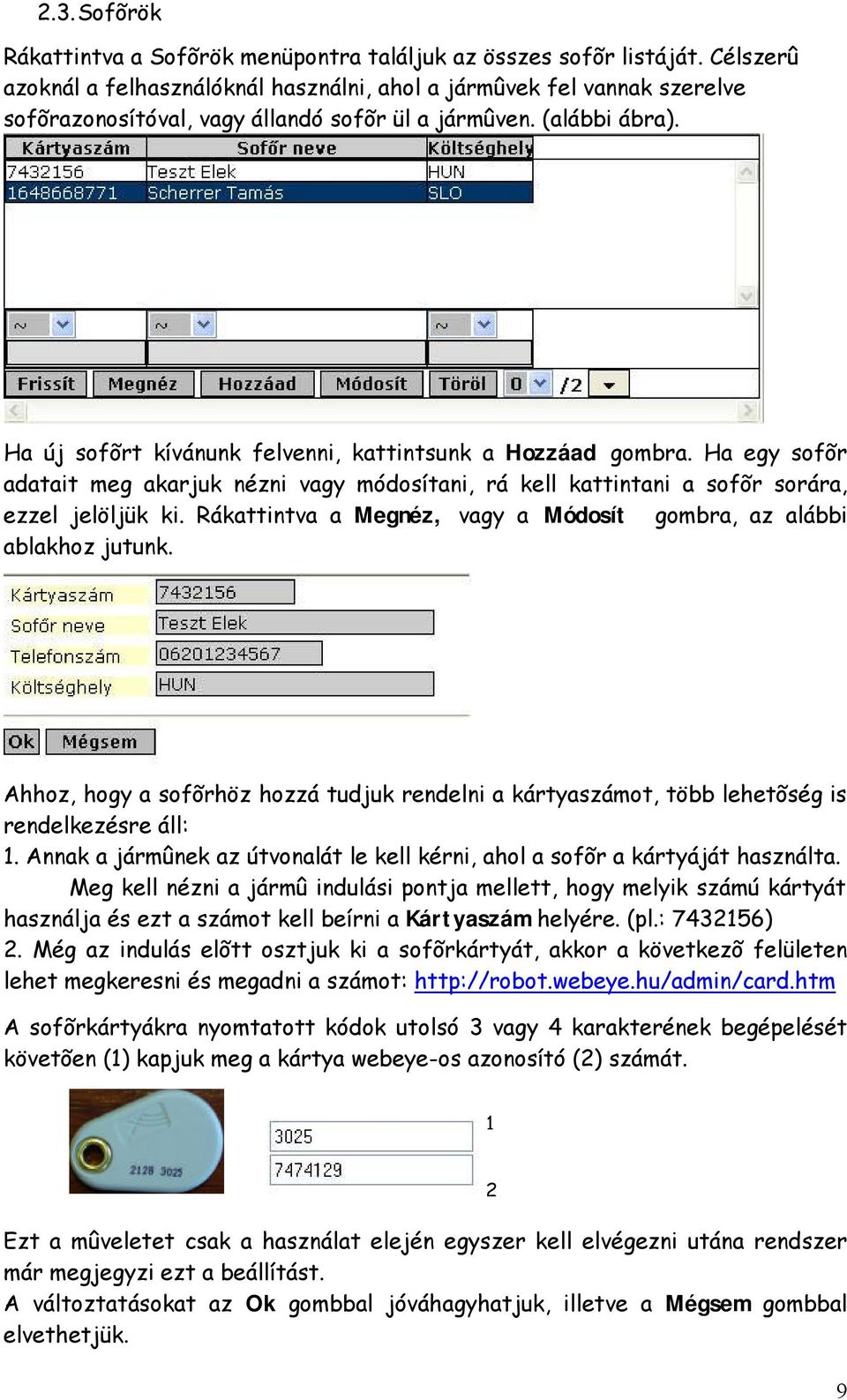

9 2.3. Sofõrök Rákattintva a Sofõrök menüpontra találjuk az összes sofõr listáját. Célszerû azoknál a felhasználóknál használni, ahol a jármûvek fel vannak szerelve sofõrazonosítóval, vagy állandó sofõr ül a jármûven. (alábbi ábra). Ha új sofõrt kívánunk felvenni, kattintsunk a Hozzáad gombra. Ha egy sofõr adatait meg akarjuk nézni vagy módosítani, rá kell kattintani a sofõr sorára, ezzel jelöljük ki. Rákattintva a Megnéz, vagy a Módosít gombra, az alábbi ablakhoz jutunk. Ahhoz, hogy a sofõrhöz hozzá tudjuk rendelni a kártyaszámot, több lehetõség is rendelkezésre áll: 1. Annak a jármûnek az útvonalát le kell kérni, ahol a sofõr a kártyáját használta. Meg kell nézni a jármû indulási pontja mellett, hogy melyik számú kártyát használja és ezt a számot kell beírni a Kártyaszám helyére. (pl.: ) 2. Még az indulás elõtt osztjuk ki a sofõrkártyát, akkor a következõ felületen lehet megkeresni és megadni a számot: A sofõrkártyákra nyomtatott kódok utolsó 3 vagy 4 karakterének begépelését követõen (1) kapjuk meg a kártya webeye-os azonosító (2) számát. 1 Ezt a mûveletet csak a használat elején egyszer kell elvégezni utána rendszer már megjegyzi ezt a beállítást. A változtatásokat az Ok gombbal jóváhagyhatjuk, illetve a Mégsem gombbal elvethetjük. 2 9

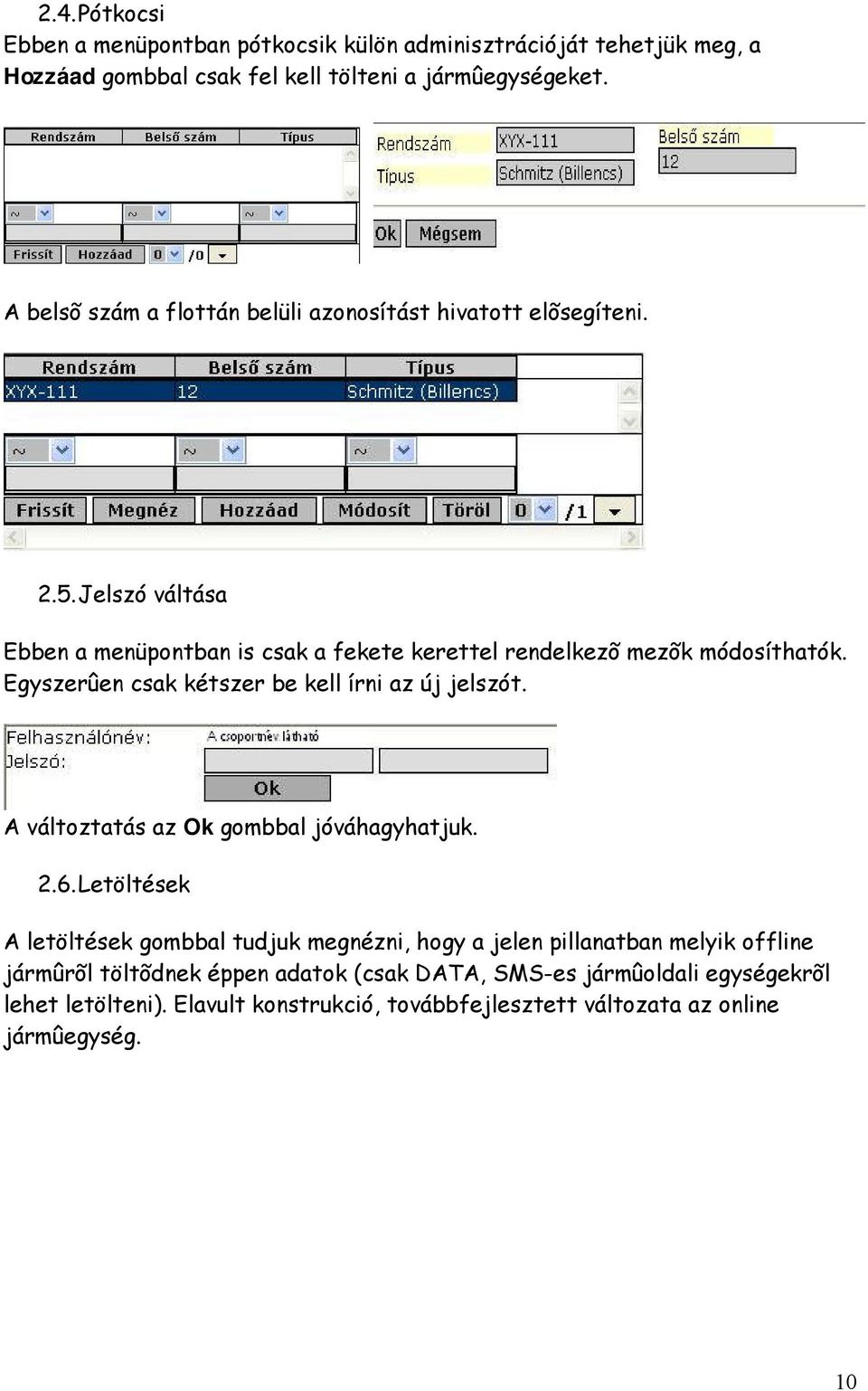

10 2.4. Pótkocsi Ebben a menüpontban pótkocsik külön adminisztrációját tehetjük meg, a Hozzáad gombbal csak fel kell tölteni a jármûegységeket. A belsõ szám a flottán belüli azonosítást hivatott elõsegíteni Jelszó váltása Ebben a menüpontban is csak a fekete kerettel rendelkezõ mezõk módosíthatók. Egyszerûen csak kétszer be kell írni az új jelszót. A változtatás az Ok gombbal jóváhagyhatjuk Letöltések A letöltések gombbal tudjuk megnézni, hogy a jelen pillanatban melyik offline jármûrõl töltõdnek éppen adatok (csak DATA, SMS-es jármûoldali egységekrõl lehet letölteni). Elavult konstrukció, továbbfejlesztett változata az online jármûegység. 10

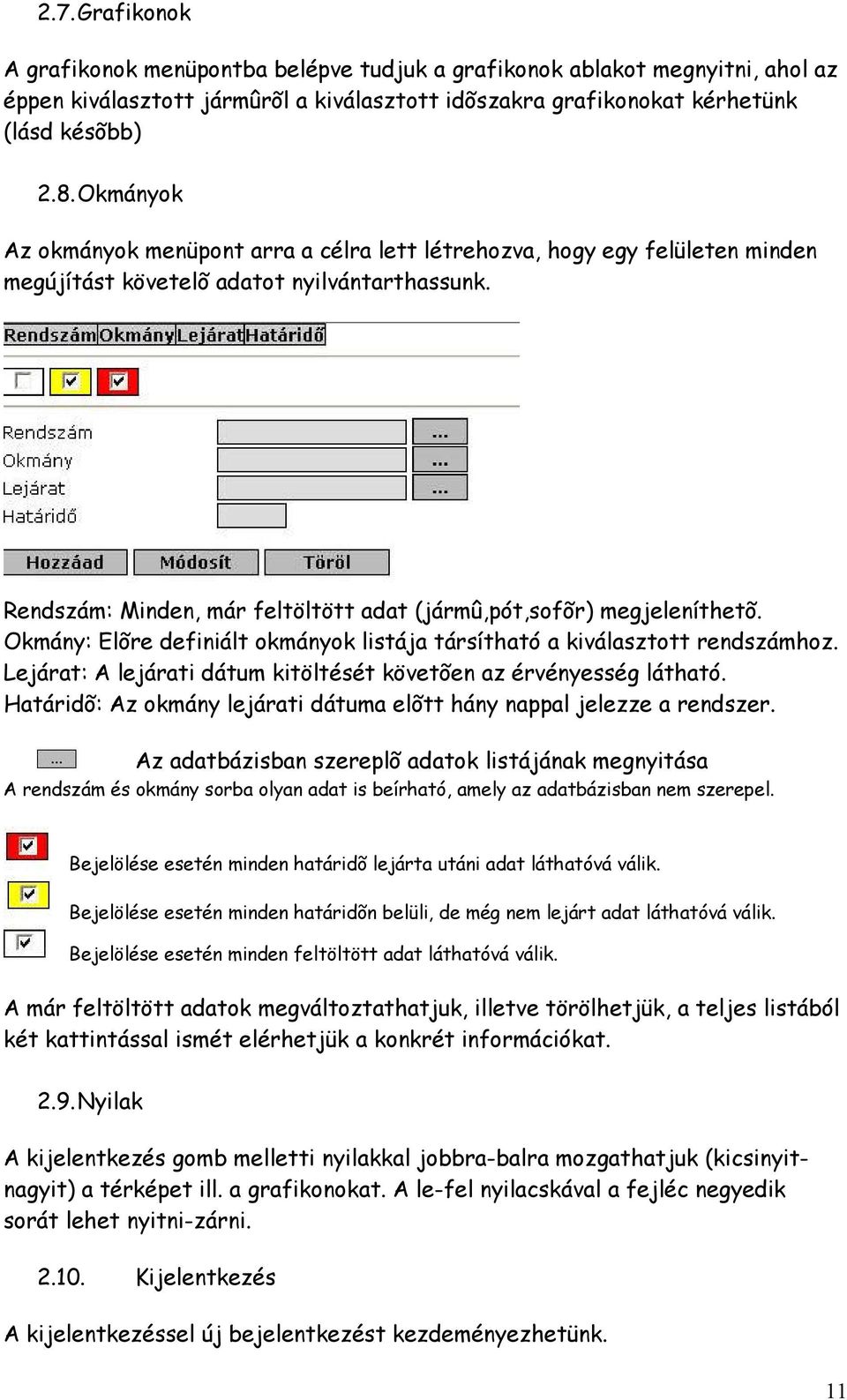

11 2.7. Grafikonok A grafikonok menüpontba belépve tudjuk a grafikonok ablakot megnyitni, ahol az éppen kiválasztott jármûrõl a kiválasztott idõszakra grafikonokat kérhetünk (lásd késõbb) 2.8. Okmányok Az okmányok menüpont arra a célra lett létrehozva, hogy egy felületen minden megújítást követelõ adatot nyilvántarthassunk. Rendszám: Minden, már feltöltött adat (jármû,pót,sofõr) megjeleníthetõ. Okmány: Elõre definiált okmányok listája társítható a kiválasztott rendszámhoz. Lejárat: A lejárati dátum kitöltését követõen az érvényesség látható. Határidõ: Az okmány lejárati dátuma elõtt hány nappal jelezze a rendszer. Az adatbázisban szereplõ adatok listájának megnyitása A rendszám és okmány sorba olyan adat is beírható, amely az adatbázisban nem szerepel. Bejelölése esetén minden határidõ lejárta utáni adat láthatóvá válik. Bejelölése esetén minden határidõn belüli, de még nem lejárt adat láthatóvá válik. Bejelölése esetén minden feltöltött adat láthatóvá válik. A már feltöltött adatok megváltoztathatjuk, illetve törölhetjük, a teljes listából két kattintással ismét elérhetjük a konkrét információkat Nyilak A kijelentkezés gomb melletti nyilakkal jobbra-balra mozgathatjuk (kicsinyitnagyit) a térképet ill. a grafikonokat. A le-fel nyilacskával a fejléc negyedik sorát lehet nyitni-zárni Kijelentkezés A kijelentkezéssel új bejelentkezést kezdeményezhetünk. 11

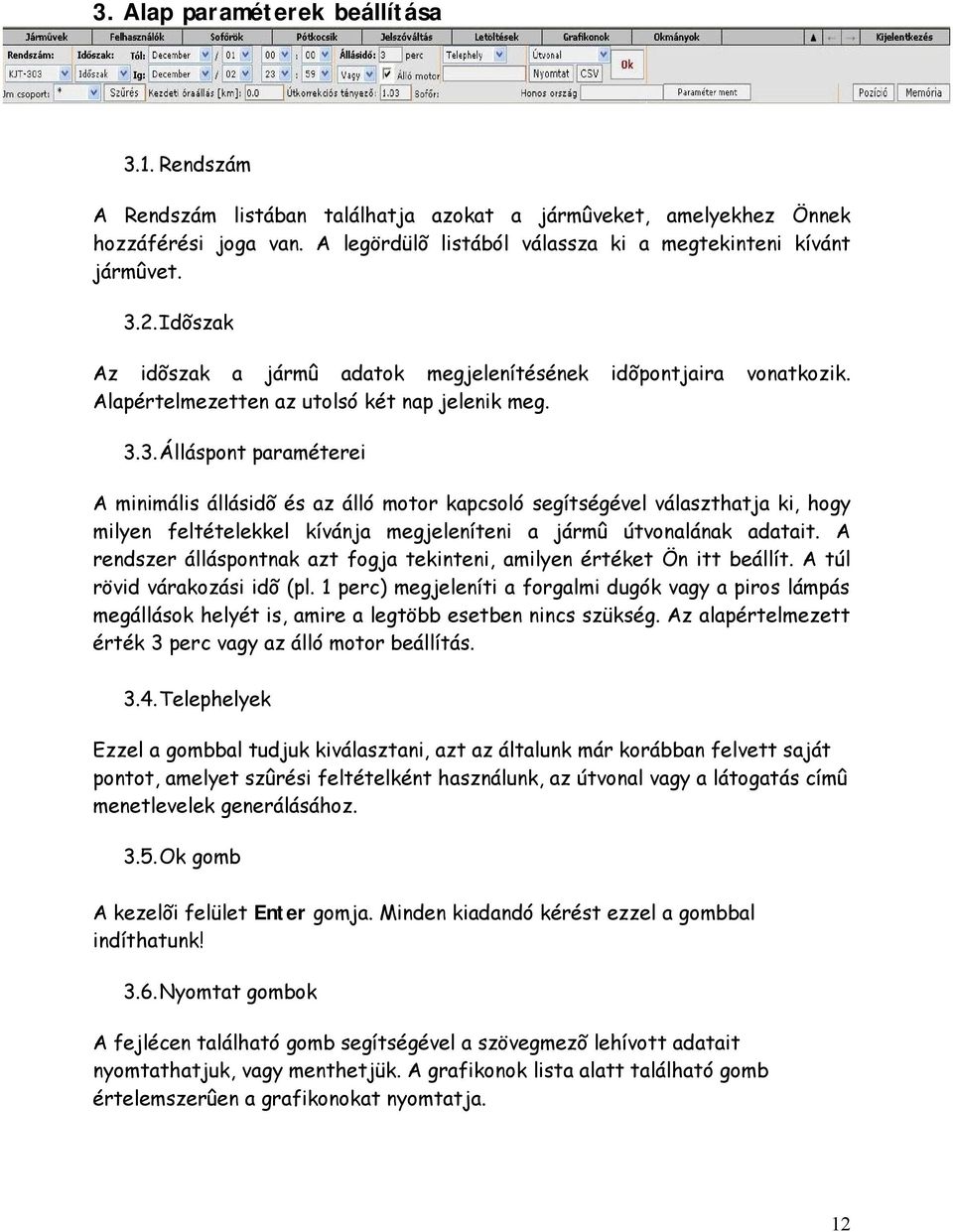

12 3. Alap paraméterek beállítása 3.1. Rendszám A Rendszám listában találhatja azokat a jármûveket, amelyekhez Önnek hozzáférési joga van. A legördülõ listából válassza ki a megtekinteni kívánt jármûvet Idõszak Az idõszak a jármû adatok megjelenítésének idõpontjaira vonatkozik. Alapértelmezetten az utolsó két nap jelenik meg Álláspont paraméterei A minimális állásidõ és az álló motor kapcsoló segítségével választhatja ki, hogy milyen feltételekkel kívánja megjeleníteni a jármû útvonalának adatait. A rendszer álláspontnak azt fogja tekinteni, amilyen értéket Ön itt beállít. A túl rövid várakozási idõ (pl. 1 perc) megjeleníti a forgalmi dugók vagy a piros lámpás megállások helyét is, amire a legtöbb esetben nincs szükség. Az alapértelmezett érték 3 perc vagy az álló motor beállítás Telephelyek Ezzel a gombbal tudjuk kiválasztani, azt az általunk már korábban felvett saját pontot, amelyet szûrési feltételként használunk, az útvonal vagy a látogatás címû menetlevelek generálásához Ok gomb A kezelõi felület Enter gomja. Minden kiadandó kérést ezzel a gombbal indíthatunk! 3.6. Nyomtat gombok A fejlécen található gomb segítségével a szövegmezõ lehívott adatait nyomtathatjuk, vagy menthetjük. A grafikonok lista alatt található gomb értelemszerûen a grafikonokat nyomtatja. 12

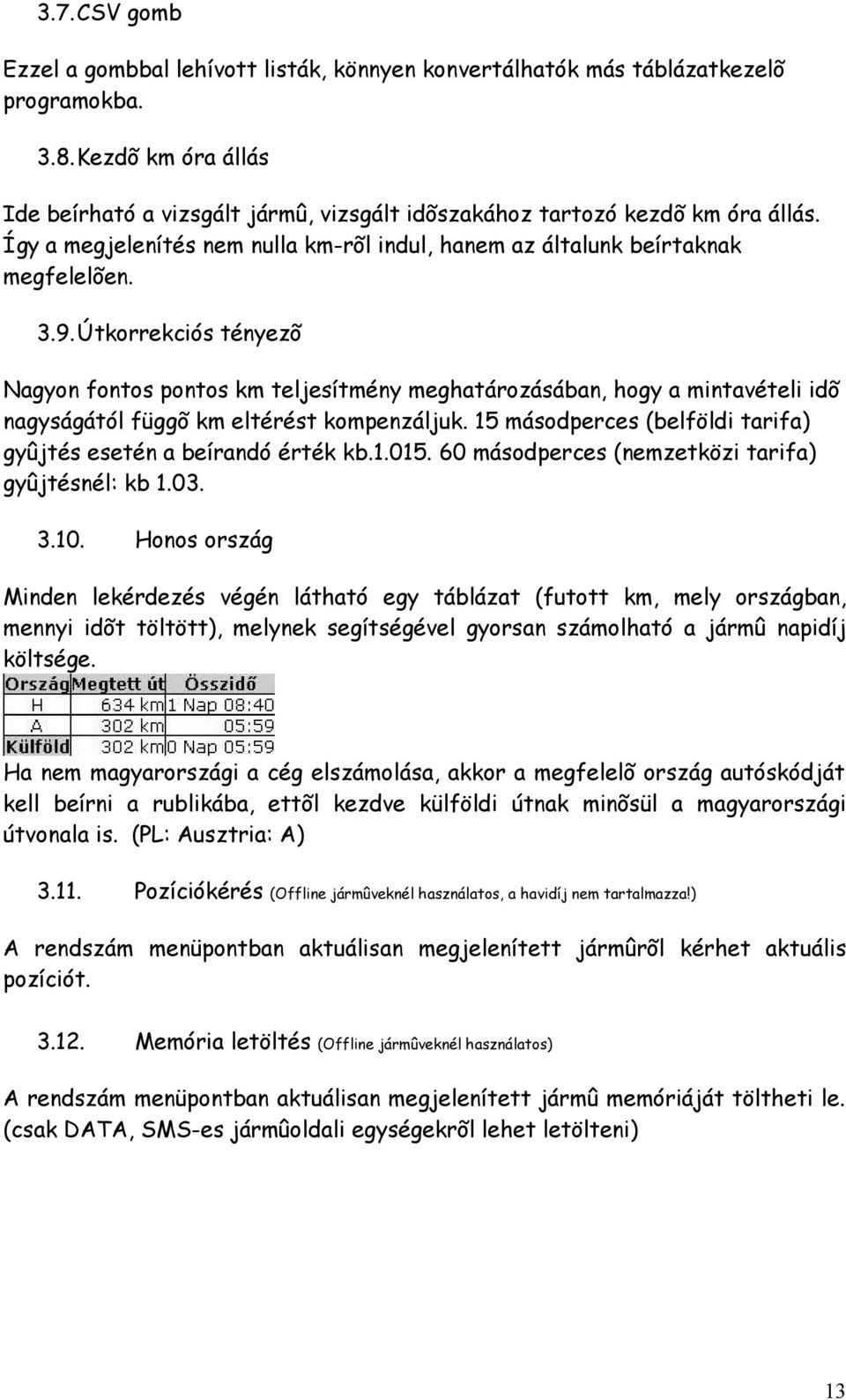

13 3.7. CSV gomb Ezzel a gombbal lehívott listák, könnyen konvertálhatók más táblázatkezelõ programokba Kezdõ km óra állás Ide beírható a vizsgált jármû, vizsgált idõszakához tartozó kezdõ km óra állás. Így a megjelenítés nem nulla km-rõl indul, hanem az általunk beírtaknak megfelelõen Útkorrekciós tényezõ Nagyon fontos pontos km teljesítmény meghatározásában, hogy a mintavételi idõ nagyságától függõ km eltérést kompenzáljuk. 15 másodperces (belföldi tarifa) gyûjtés esetén a beírandó érték kb másodperces (nemzetközi tarifa) gyûjtésnél: kb Honos ország Minden lekérdezés végén látható egy táblázat (futott km, mely országban, mennyi idõt töltött), melynek segítségével gyorsan számolható a jármû napidíj költsége. Ha nem magyarországi a cég elszámolása, akkor a megfelelõ ország autóskódját kell beírni a rublikába, ettõl kezdve külföldi útnak minõsül a magyarországi útvonala is. (PL: Ausztria: A) Pozíciókérés (Offline jármûveknél használatos, a havidíj nem tartalmazza!) A rendszám menüpontban aktuálisan megjelenített jármûrõl kérhet aktuális pozíciót Memória letöltés (Offline jármûveknél használatos) A rendszám menüpontban aktuálisan megjelenített jármû memóriáját töltheti le. (csak DATA, SMS-es jármûoldali egységekrõl lehet letölteni) 13

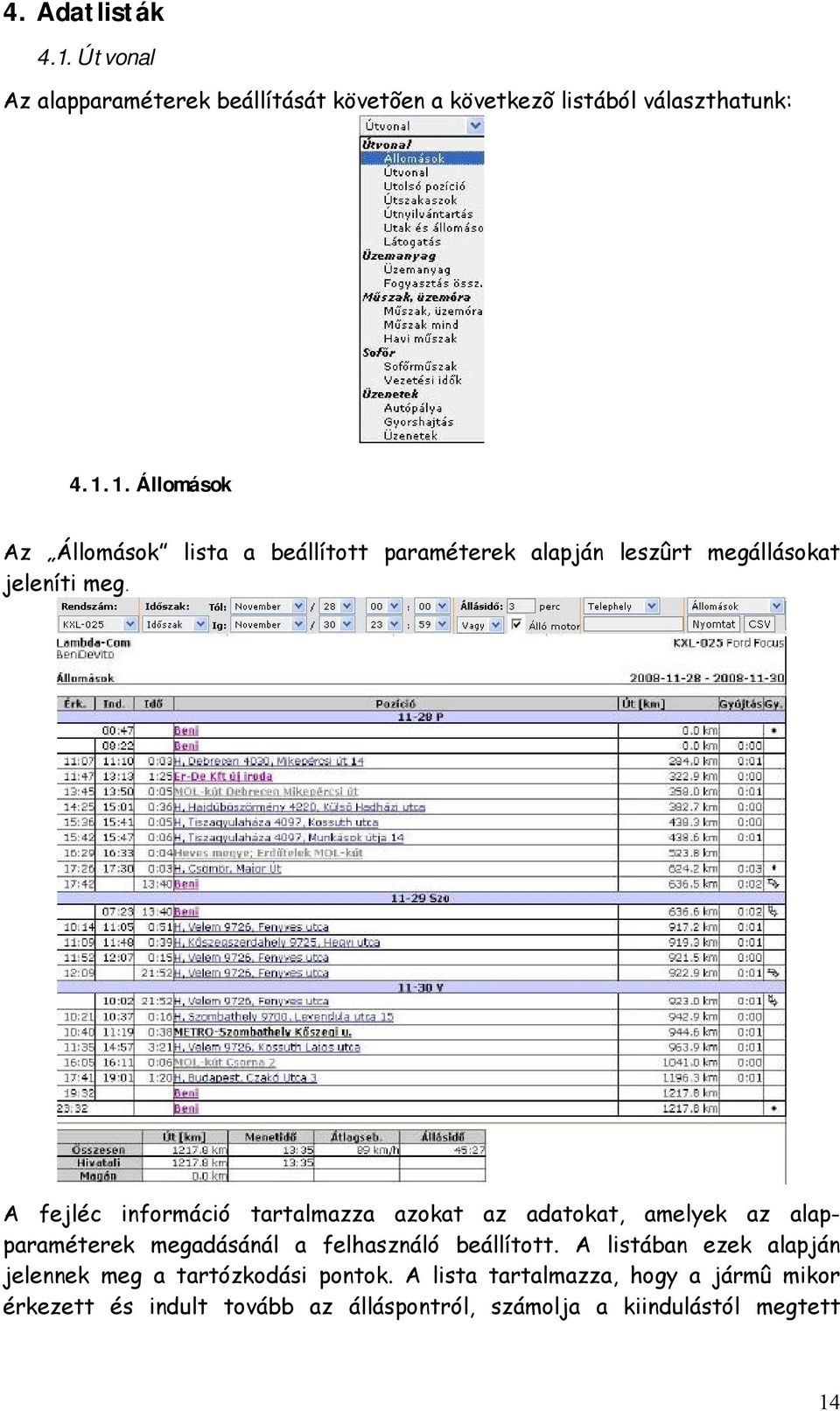

14 4. Adatlisták 4.1. Útvonal Az alapparaméterek beállítását követõen a következõ listából választhatunk: Állomások Az Állomások lista a beállított paraméterek alapján leszûrt megállásokat jeleníti meg. A fejléc információ tartalmazza azokat az adatokat, amelyek az alapparaméterek megadásánál a felhasználó beállított. A listában ezek alapján jelennek meg a tartózkodási pontok. A lista tartalmazza, hogy a jármû mikor érkezett és indult tovább az álláspontról, számolja a kiindulástól megtett 14

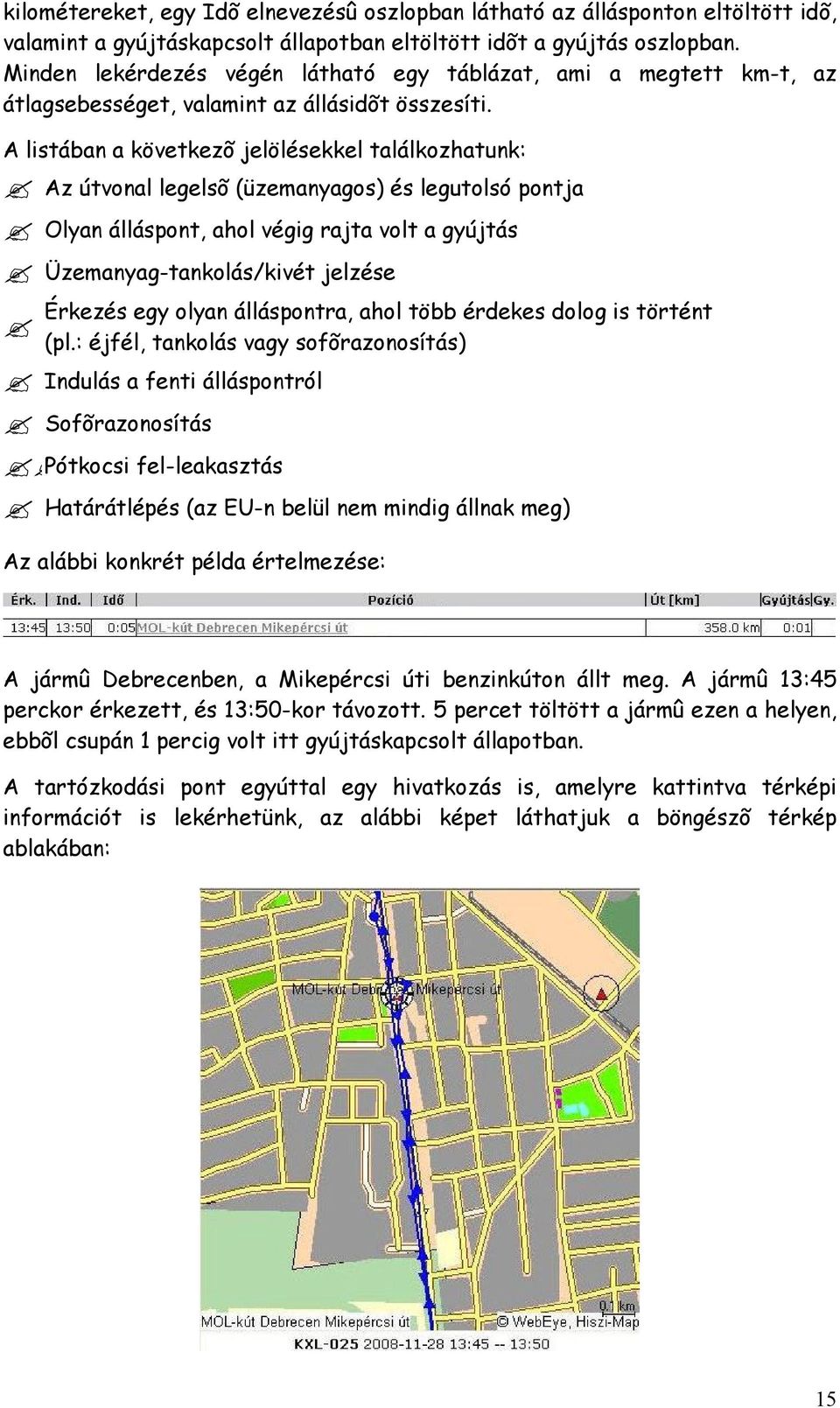

15 kilométereket, egy Idõ elnevezésû oszlopban látható az állásponton eltöltött idõ, valamint a gyújtáskapcsolt állapotban eltöltött idõt a gyújtás oszlopban. Minden lekérdezés végén látható egy táblázat, ami a megtett km-t, az átlagsebességet, valamint az állásidõt összesíti. A listában a következõ jelölésekkel találkozhatunk: Az útvonal legelsõ (üzemanyagos) és legutolsó pontja Olyan álláspont, ahol végig rajta volt a gyújtás Üzemanyag-tankolás/kivét jelzése Érkezés egy olyan álláspontra, ahol több érdekes dolog is történt (pl.: éjfél, tankolás vagy sofõrazonosítás) Indulás a fenti álláspontról Sofõrazonosítás Pótkocsi fel-leakasztás Határátlépés (az EU-n belül nem mindig állnak meg) Az alábbi konkrét példa értelmezése: A jármû Debrecenben, a Mikepércsi úti benzinkúton állt meg. A jármû 13:45 perckor érkezett, és 13:50-kor távozott. 5 percet töltött a jármû ezen a helyen, ebbõl csupán 1 percig volt itt gyújtáskapcsolt állapotban. A tartózkodási pont egyúttal egy hivatkozás is, amelyre kattintva térképi információt is lekérhetünk, az alábbi képet láthatjuk a böngészõ térkép ablakában: 15

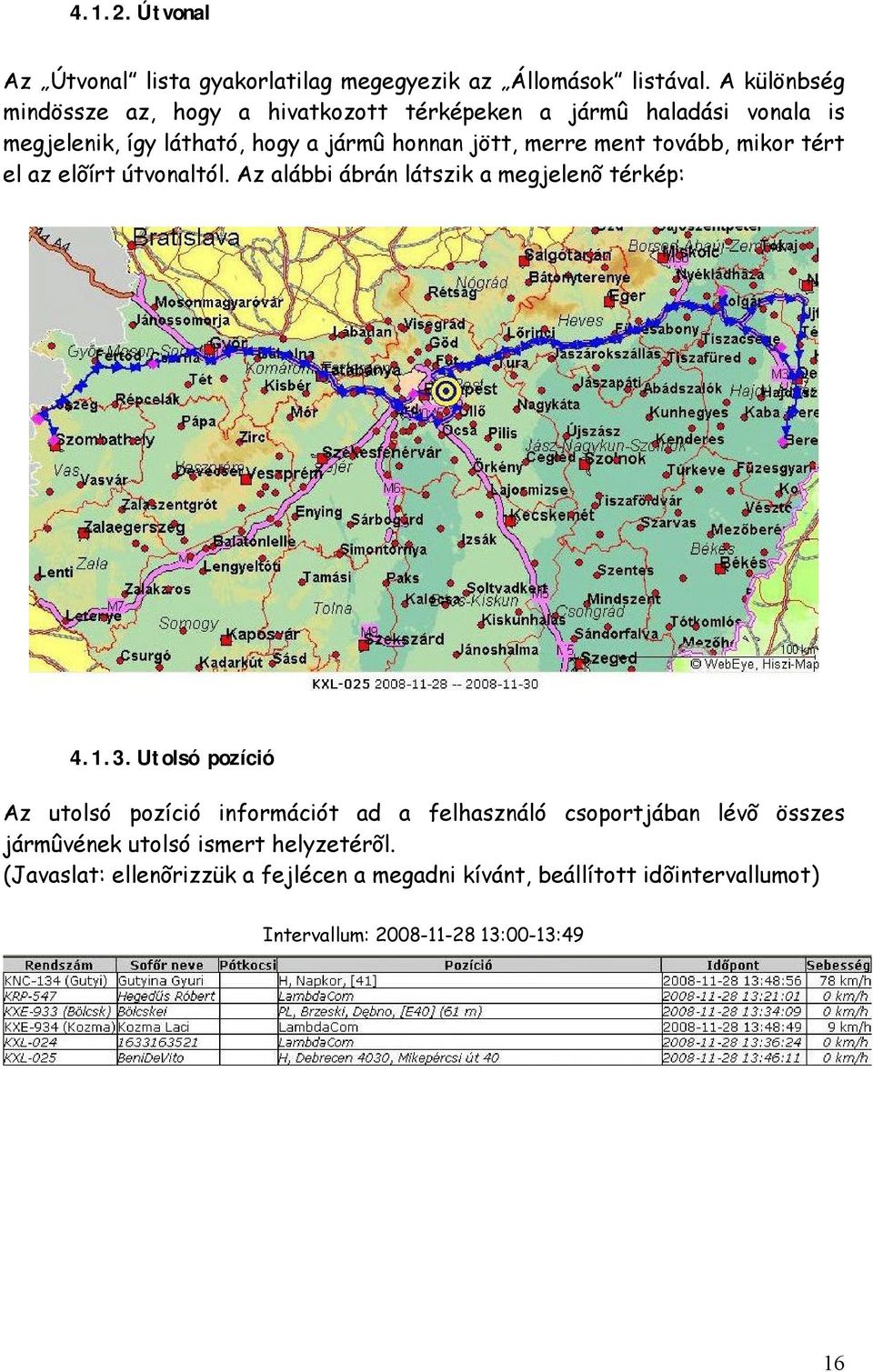

16 Útvonal Az Útvonal lista gyakorlatilag megegyezik az Állomások listával. A különbség mindössze az, hogy a hivatkozott térképeken a jármû haladási vonala is megjelenik, így látható, hogy a jármû honnan jött, merre ment tovább, mikor tért el az elõírt útvonaltól. Az alábbi ábrán látszik a megjelenõ térkép: Utolsó pozíció Az utolsó pozíció információt ad a felhasználó csoportjában lévõ összes jármûvének utolsó ismert helyzetérõl. (Javaslat: ellenõrizzük a fejlécen a megadni kívánt, beállított idõintervallumot) Intervallum: :00-13:49 16

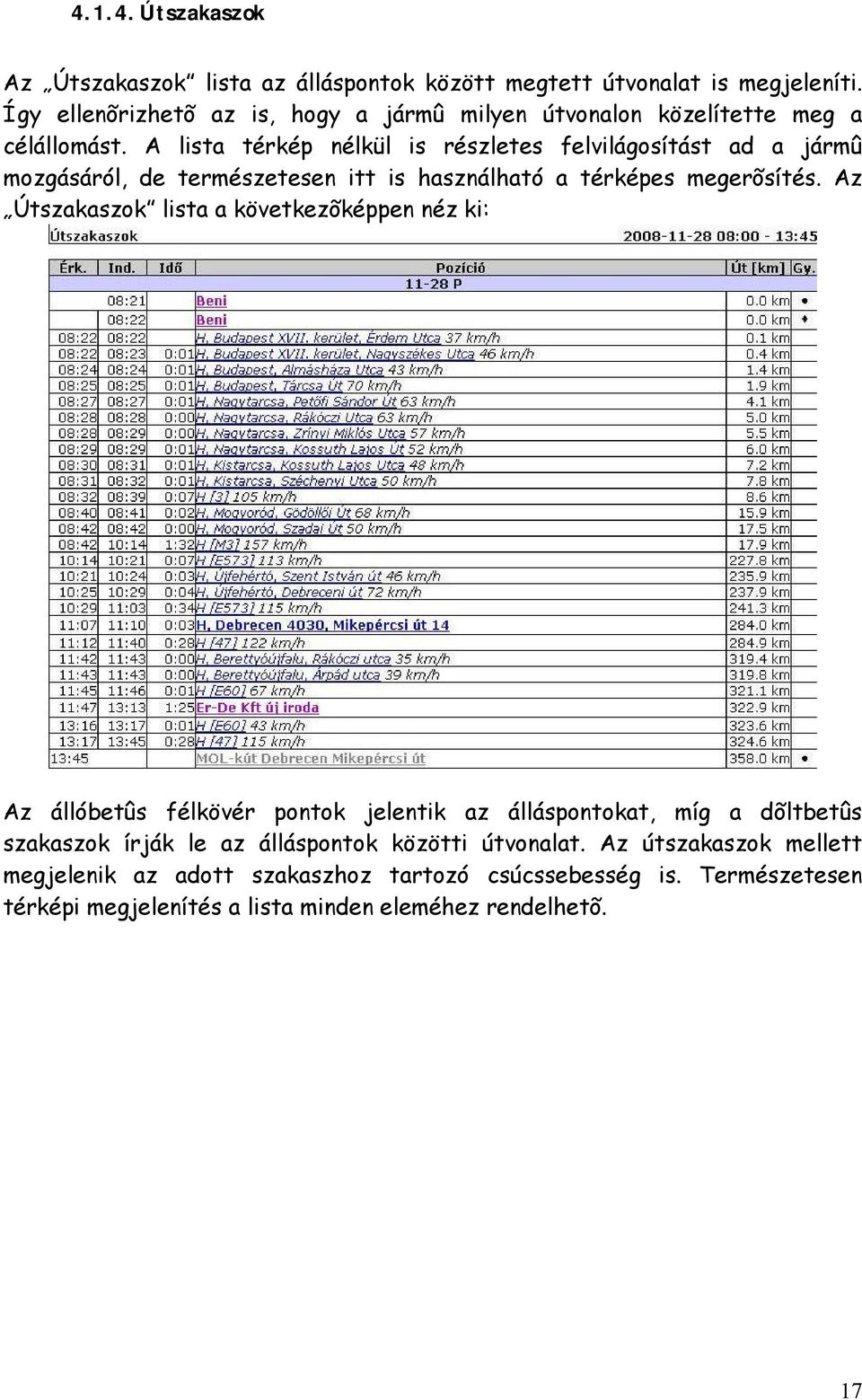

17 Útszakaszok Az Útszakaszok lista az álláspontok között megtett útvonalat is megjeleníti. Így ellenõrizhetõ az is, hogy a jármû milyen útvonalon közelítette meg a célállomást. A lista térkép nélkül is részletes felvilágosítást ad a jármû mozgásáról, de természetesen itt is használható a térképes megerõsítés. Az Útszakaszok lista a következõképpen néz ki: Az állóbetûs félkövér pontok jelentik az álláspontokat, míg a dõltbetûs szakaszok írják le az álláspontok közötti útvonalat. Az útszakaszok mellett megjelenik az adott szakaszhoz tartozó csúcssebesség is. Természetesen térképi megjelenítés a lista minden eleméhez rendelhetõ. 17

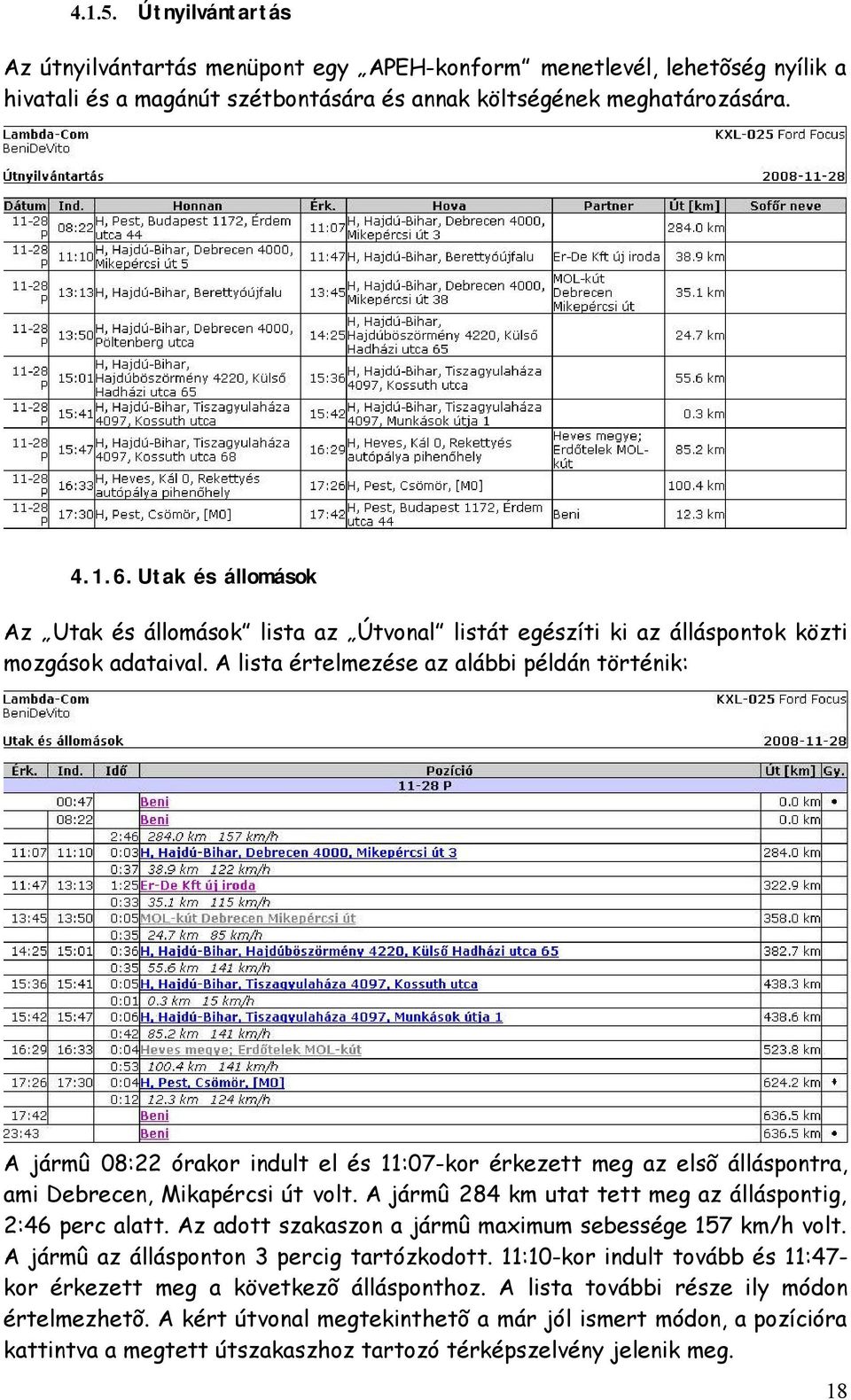

18 Útnyilvántartás Az útnyilvántartás menüpont egy APEH-konform menetlevél, lehetõség nyílik a hivatali és a magánút szétbontására és annak költségének meghatározására Utak és állomások Az Utak és állomások lista az Útvonal listát egészíti ki az álláspontok közti mozgások adataival. A lista értelmezése az alábbi példán történik: A jármû 08:22 órakor indult el és 11:07-kor érkezett meg az elsõ álláspontra, ami Debrecen, Mikapércsi út volt. A jármû 284 km utat tett meg az álláspontig, 2:46 perc alatt. Az adott szakaszon a jármû maximum sebessége 157 km/h volt. A jármû az állásponton 3 percig tartózkodott. 11:10-kor indult tovább és 11:47- kor érkezett meg a következõ állásponthoz. A lista további része ily módon értelmezhetõ. A kért útvonal megtekinthetõ a már jól ismert módon, a pozícióra kattintva a megtett útszakaszhoz tartozó térképszelvény jelenik meg. 18

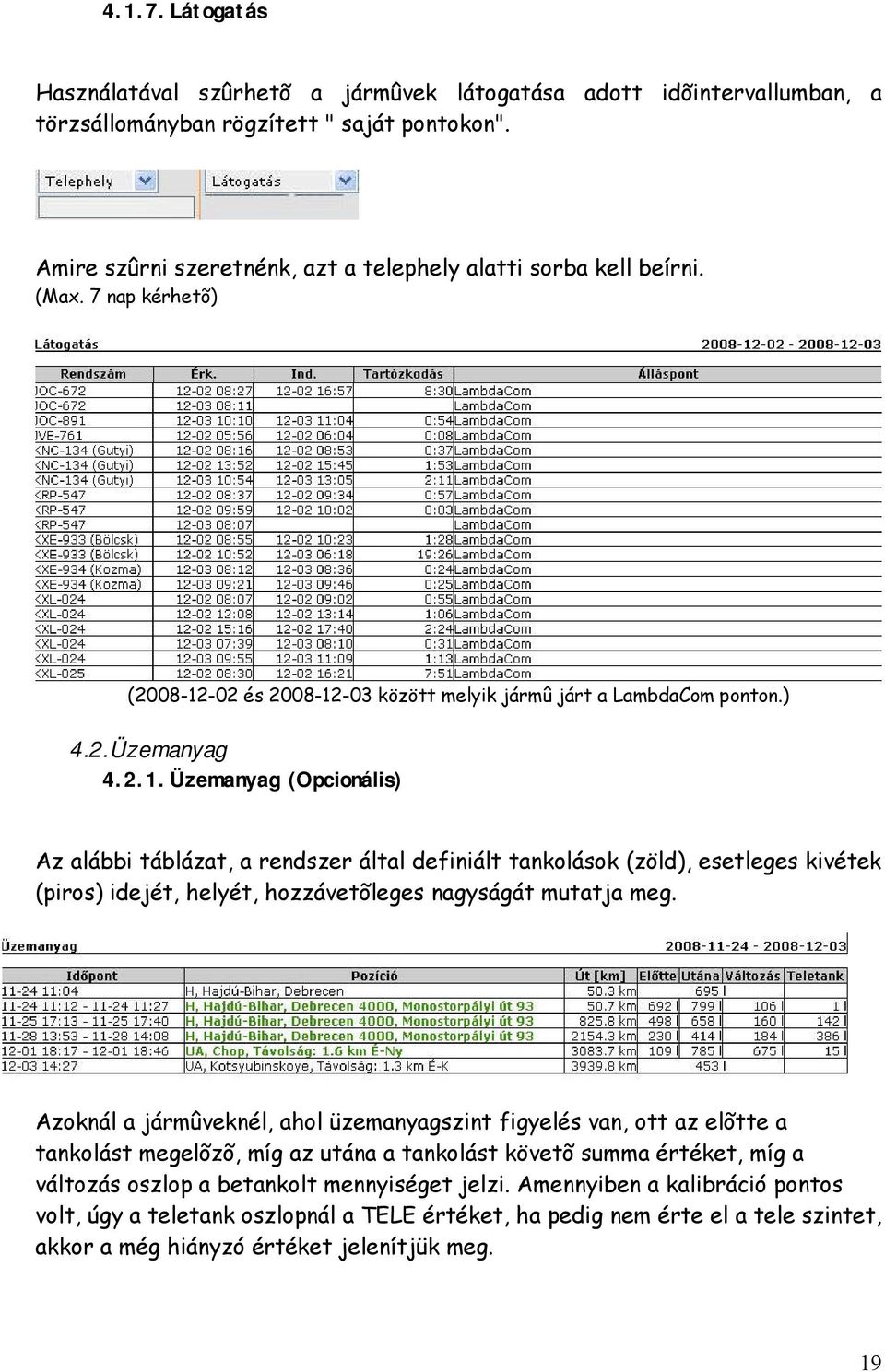

19 Látogatás Használatával szûrhetõ a jármûvek látogatása adott idõintervallumban, a törzsállományban rögzített " saját pontokon". Amire szûrni szeretnénk, azt a telephely alatti sorba kell beírni. (Max. 7 nap kérhetõ) ( és között melyik jármû járt a LambdaCom ponton.) 4.2. Üzemanyag Üzemanyag (Opcionális) Az alábbi táblázat, a rendszer által definiált tankolások (zöld), esetleges kivétek (piros) idejét, helyét, hozzávetõleges nagyságát mutatja meg. Azoknál a jármûveknél, ahol üzemanyagszint figyelés van, ott az elõtte a tankolást megelõzõ, míg az utána a tankolást követõ summa értéket, míg a változás oszlop a betankolt mennyiséget jelzi. Amennyiben a kalibráció pontos volt, úgy a teletank oszlopnál a TELE értéket, ha pedig nem érte el a tele szintet, akkor a még hiányzó értéket jelenítjük meg. 19

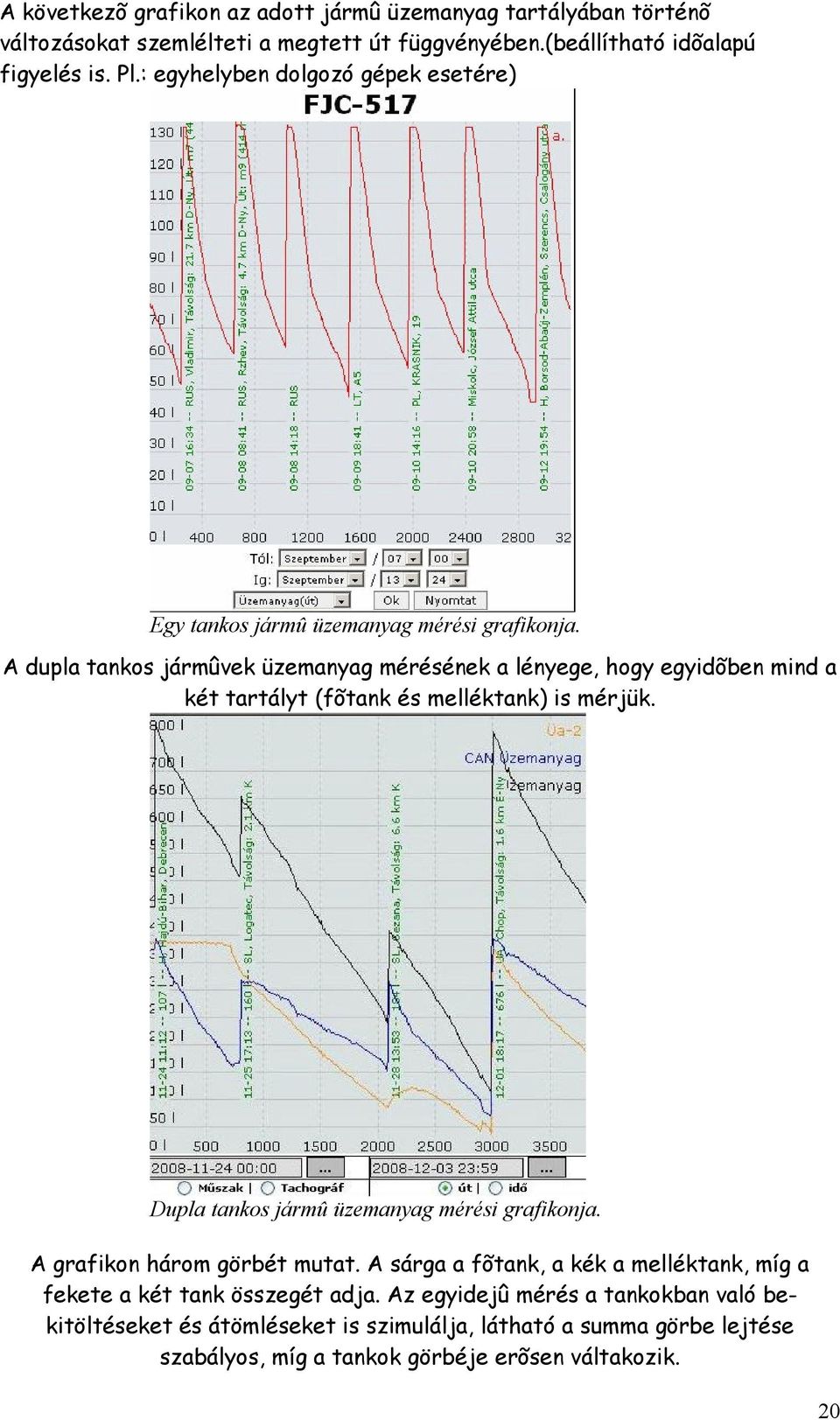

20 A következõ grafikon az adott jármû üzemanyag tartályában történõ változásokat szemlélteti a megtett út függvényében.(beállítható idõalapú figyelés is. Pl.: egyhelyben dolgozó gépek esetére) Egy tankos jármû üzemanyag mérési grafikonja. A dupla tankos jármûvek üzemanyag mérésének a lényege, hogy egyidõben mind a két tartályt (fõtank és melléktank) is mérjük. Dupla tankos jármû üzemanyag mérési grafikonja. A grafikon három görbét mutat. A sárga a fõtank, a kék a melléktank, míg a fekete a két tank összegét adja. Az egyidejû mérés a tankokban való bekitöltéseket és átömléseket is szimulálja, látható a summa görbe lejtése szabályos, míg a tankok görbéje erõsen váltakozik. 20

21 Fogyasztás (Opcionális) Ez a táblázat a jármû út, vagy idõalapú fogyasztási adatait mutatja. Rendszám Fogyasztás Út [km] Átlagfogy. Üzemóra Átlagfogy. XXX l 3197 km 17.6 l/100 km 48: l/óra XXX l 2787 km 4.7 l/100 km 48: l/óra XXX l 988 km 29.7 l/100 km 18: l/óra YYY l 48 km 69.6 l/100 km 2: l/óra ZZZ l 1359 km 40.9 l/100 km 30: l/óra Wagon R 153 l 1342 km 11.4 l/100 km 19: l/óra ZH l 933 km 8.1 l/100 km 16: l/óra 4.3. Mûszak üzemóra Mûszak, üzemóra A Mûszak, üzemóra lista a jármû tetszõleges idõtartamú összesítõ táblázatát adja meg. Itt látható, hogy egy adott idõszak napjain mikor kezdte, és mikor fejezte be a jármû a mozgást. Továbbá látható, hogy mennyi kilométert tett meg egy nap, és hány órát volt a jármû mozgásban. A táblázat végén összesítõ szerepel a menetidõre és a megtett útra vonatkozóan. A menetidõben a jármû mozgása látható (amikor volt a kocsinak sebessége), a teljes napi megtett út hossza és menetideje (magán, hivatali összesen). A gyújtásnál a gyújtás állapotát láthatjuk, a személyautóknál kb. megegyezik a mozgás állapotával... A gyorshajtás egy érdekes statisztikai adat arra, hogyan használják az autót. Ez itt közölt adatok csak akkor érhetõek el, ha a jármû adatlapjában ki van töltve a max.sebesség sor! A grafikon a teljes napi bontást mutatja, nem csak a táblázatban látható elsõ és utolsó értéket. A kék a menetben, piros a gyújtáskapcsolt állapotot jelzi. Opcionális: Az üzemóra oszlopok mutatják a hivatali utak összegét, itt a Mozgás alatt a hivatali menetidõt, az állás alatt a hivatali állásidõt látjuk. Ha éjszakára nem kapcsolja vissza magán állapotba (ez hétköznap sokszor elõfordul), akkor az NEM számolja bele a hivatali állásidõk összegébe, tehát itt az ügyfélnél töltött idõt kapjuk meg. Az összidõ ennek a két oszlopnak az összege, azaz a napi munkaidõ. (Az üzemóra oszlopon, tetszõleges szenzorok mûködési paramétereit is figyelemmel kísérhetjük. Pl.: hûtõmotor járási ideje, segédhajtás,pumpa.) 21

22 Mûszak mind A Mûszak mind lista szintén összesítõ lista, de a felhasználó összes jármûvére vonatkozóan megjeleníti az információkat. A lista ugyanúgy mûködik, mint a Mûszak lista. Ellenõrizhetõ többek között, hogy a jármûvek az elõírt kezdési és befejezési idõt betartották-e Havi mûszak Ez a menüpont a csoport összes jármûvére kér le mûszak üzemóra táblázatot, külön bontva (sárga) a hétvégi munkavégzést. 22

23 4.4. Sofõr Sofõrmûszak alap (Munkaidõnyilvántartás) A sofõrmûszak menüpont alatt elérhetünk egy részletes munkaidõ nyilvántartást, ami csak abban az esetben érvényes, ha fix sofõr ül a jármûvön. Alapfunkcióját tekintve itt nem sofõrt, hanem jármûvet választunk ki, és az OK gombot lenyomva egy összesítõ táblázatot kapunk, amely tartalmazza a munkaidõ kezdetét, végét, a teljes munkaidõt. Továbbá szétbontja a munkaidõt vezetési idõre, egyéb munkára, megszakításokra, éjszakai vezetésre és pihenõidõre. A táblázat alján az összesített adatok találhatók Sofõrmûszak bõvített (Opcionális) (Alapfeltétele a jármûegységekben kialakított webeye sofõrazonosító kártyaleolvasó berendezések, és webeye sofõrazonosító kártyák megléte.) A menüsor alsó felében feltûnik egy választó sor (- Sofõrök -), ahol a kívánt sofõrünket kiválaszthatjuk. Funkcióját tekintve itt már sofõrt választunk ki, és az OK gombot lenyomva egy összesítõ táblázatot kapunk, amely tartalmazza a munkaidejének kezdetét, végét, a teljes munkaidõt,a már ismert módon. 23

24 Összesített táblázatot kapunk a sofõrünk munkaidõ elszámolásához Vezetési idõk Kiválasztott jármû, idõintervallumban teljesített munkavégzése. Zöld színnel a teljesített, pirossal a szabálytalanságok jelöljük. Minden lekérdezés végén szerepel az elmúlt 1 illetve 2 hét vezetési ideje Sofõrnapok Ez a menüpont tájékoztatást nyújt, hogy a kiválasztott sofõrünk (Buzer Sándor) melyik rendszámú jármûvet vezette. (kilométerek számát és az összesen ledolgozott órák számát) 24

25 Heti vezetés Ebben a lekérdezésben az idõintervallum beállítás alapján az összes sofõrünk vezetési idejét láthatjuk, sárga színnel a heti bontást jelöltük Üzenetek Autópálya használat Segítségével könnyen követhetjük, hogy melyik jármûvünk (mikor, hol, melyik, és hány km-t) használta valamelyik autópályát Gyorshajtás Szûrésének alapfeltétele, hogy a jármû adatlapján a max.sebesség értéke legyen kitöltve. A lekérdezés adott idõintervallumra, jármûre kérhetõ. Látható, hogy hol, mikor, hány km-en keresztül, mennyi volt a megengedett sebességhatár, és mennyivel haladt a jármûvünk. 25

26 Üzenetek Az üzenetek menüpont tájékoztatást nyújt egy tetszõlegesen választott jármû adott idõintervallumban kapott koordinátáiról, és ha van, kiegészítõ eszközeinek (üa,hõmérséklet,stb.) változásairól. A táblázat a koordinátákat társítja idõponttal, aktuális helyzettel, pillanatnyi sebességgel, gyújtásállapottal, akkumulátortöltés szinttel és üzemanyag mennyiséggel. 26

27 5. Grafikonok Minden lekérdezés alján található meg a grafikonokat megjelenítõ hivatkozások sora. A megjelenõ grafikon idõtartamra a listában választott idõintervallumra vonatkozik. Grafikonok: Sebesség; Mûszak; Tachográf; Akku; Üzemanyag; Hõmérséklet; 5.1. Sebesség A sebesség grafikon az adott jármû sebességét ábrázolja idõtengelyre vetítve, egy adott idõszakban. A sebesség grfikonnal kimutathatók a sebességek szélsõ értékei. A piros szín a maximális, a kék szín pedig az átlagsebesség értékét jelöli. 27

28 5.2. Mûszak A mûszak grafikon a jármû használatát ábrázolja tetszõleges idõintervallumban. A grafikon a teljes napi bontást mutatja, kék szín a menetben, piros a gyújtáskapcsolt állapotot jelzi Tachográf Ez a grafikon nem a beépített tachográftól kap információt, ezt a WebEye rendszer GPS adatok alapján készíti! 28

29 5.4. Akku feszültség Az Akku (út) grafikon az akkumulátor töltését ábrázolja a megtett km tengelyre vetítve. 29

30 5.5. Üzemanyag Az üzemanyag grafikon az üzemanyag mennyiségét, mennyiségének változását ábrázolja a megtett km tengelyre vetítve. 30

31 5.6. Hõmérséklet A Hõmérséklet (idõ) grafikon a raktér hõmérsékletét mutatja idõtengelyen ábrázolva. Ha több szenzor (hõmérõ) értéket is mérünk, többféle színnel különböztetjük meg egymástól. 31

32 6. Térképkezelés A WebEye térkép nézõje egy interaktívan használható térkép-ablak. Az egér bal gomb lenyomásával lehet a térképet nagyítani, az egér jobb gomb lenyomásával kicsinyíteni. Az egér jobb gombját nyomva tartva egy ablak jelölhetõ ki és ekkora ablakba fog a térkép nagyítani. 32

33 A térkép szelvény alatt látható további keresési lehetõség Keres: Konkrét település, vagy cím keresése. (bõvebben késõbb) Címkeresés: Bõvített keresési lehetõség. (bõvebben késõbb) Mértékegységek: az általunk kijelölt hely hány km sugarát láthassuk a térképen. Google Maps: Bármely útvonallal kapcsolatos táblázatból kinyerhetõ mûholdas állókép is. Az általunk érdekesnek ítélt pozícióra kattintva jobb oldalon megjelenik a saját térképszelvényünk, kis céltábla mutatja a helyét. Ha a Google Maps gombra nyomunk, akkor egy ingyenes kliensprogram nyílik meg, és egy kis narancssárga nyíl mutatja a pozíció helyét. A térkép eredeti állapotának visszaváltásához a bal alsó sarokban lévõ Térkép hivatkozása kell kattintani Saját pontok (POI) A felhasználói pontok a WebEye rendszer nagyon fontos részét képezik. A felhasználó ezek segítségével egyéni azonosító pontokat vihet fel a térképre, tetszõleges elnevezéssel. Amennyiben a jármûvek ezeken a pontokon járnak, az útvonal listában már nem a cím információ, hanem a felhasználói pont neve jelenik meg. Így a felhasználó felveheti a felhasználói pontok közé saját ügyfeleit, beszállítói telephelyeit, ezért az útvonal listákban egy frissítés után már ezek az adatok szerepelnek. Természetesen, ahol nincs felhasználói pont, ott továbbra is a címinformáció lesz látható. Két csoportba sorolhatók: 33

34 Shift+bal egérgombbal a térképre kattintva megjelenik a térképhez tartozó címinformáció, illetve ha az adott helyen van jármû útvonal vagy álláspont a címinformáció mellett a jármû üzenetei is megjelennek. (lenti ábra) 6.2. Felhasználói pont felvétele Felhasználói pontot többféleképpen is felvehetünk. Legegyszerûbb úgy, hogy a jármû állásponton tartózkodását megjelenítjük térképen (rákattintunk a menetlevél kiválasztandó, kék, helyet meghatározó hivatkozására). A Név: sorba kell kitölteni az adott pont egyedi azonosító nevét, majd a sugár [m] mezõbe egy egész számot, ez adja meg a kör középpontjától számított sugarát méterben, ezt követõen pedig a Hozzáad gombot megnyomjuk. Amennyiben a Sugár mezõt nem töltjük ki, úgy automatikusan 100 méteres sugarat vesz fel a rendszer. Ha a szám elé egy kerül, úgy kör helyett egy sugár oldalhosszúságú négyzetet jelöl ki. A sugár melletti legördülõ menüben választhatunk, mely csoportba (1+7) rendezzük a pontot. A nullás (0) csoportban mindenki láthatja, de ha alcsoportba (A-G) rendezzük, akkor az új felhasználó létrehozásánál szûrhetõ a láthatósága. Felvehetõ felhasználói pont úgy is, hogy a Ctrl+bal klikk segítségével megjelölünk a térképen egy pontot, majd megadjuk a pont adatait és rögzítjük. Sajátpont felvihetõ szabálytalan sokszögek formájában is, az eljárás lényege változatlan. (Név, sugár kitöltése, majd a hozzáad gombot megnyomni) a folyamat vége, hogy a térképen jobb egérkattintással piros kört rajzol, amit a tetszõleges irányba lehet húzni. A sokszög új pontot nem kell összekötni. A végén nyomjuk meg az OK Gombot. (Következõ ábra) 34

35 A felveendõ pontot címkereséssel is meg lehet találni, a rögzítés ugyanúgy történik, mint az elõzõekben Felhasználói pont módosítása, törlése Amennyiben valamelyik pontunkat módosítani szeretnénk, a következõket kell tenni. A Listáz gombbal nézzük meg, mely pontot szeretnénk módosítani. Nyomjuk le a Megnéz gombot. A pont neve és sugara beíródik a szerkesztõ ablakokba, valamint a pont megjelenik a térképen is. 35

36 Ekkor háromféle módosítás hajtható végre. Ha nevet akarunk változtatni, akkor írjuk be az új nevet a szerkesztõ-bokszban a régi helyére. Ugyanígy a kiterjesztési sugarat is megváltoztathatjuk. A felhasználói pontot a ctrl+bal klikkel az új helyre kattintva a térképen, áthelyezhetjük. Ekkor már nem a hozzáad, hanem a módosít gombot kell megnyomni. Ellenkezõ esetben duplikálás történik az adatbázisba, és ez késõbb még sok problémát jelenthet. A Törlés gombot választva természetesen a felhasználói pont törlõdik a szerveradatbázisból Címkeresés A WebEye ügyfeleket egy kis címkeresõ is segíti, amelyet a Keres gomb segítségével indíthatunk el. A keresõ használata nagyon egyszerû. Kitöltve az egyes mezõket a keresett adattal vagy adat töredékkel (város kötelezõ). A Keres gomb megnyomásával a keresés elindul és megkapjuk a találati listát. A listából kiválasztva a keresett sort az adat által megkívánt részletességgel megmutatja a települést, kerületet, utcát. 36

37 7. Webeye közérdekû információk Cím: 1043 Budapest, Dugonics u 11 Tel: Fax: Support: help@webeye.hu Helpdesk: Észrevételek, feljegyezések 37
