1 WebEye rendszer felhasználói kézikönyv v június Lambda-Com Kft. cím: H-1043 Budapest, Dugonics u. 11., tel: , fax: , info@webeye.hu, web: 1

2 Tartalom 1. Belépés A felhasználói felület felépítése Menüsor és Eszközsáv Járművek Felhasználók Okmányok Eszközsáv Adatlisták, lekérdezések, riportok Útvonal típusú lekérések, menetlevelek Állomások Útvonal Útvonal MDT Utolsó Pozíció Útszakaszok Útnyilvántartás Utak és állomások Látogatás Útvonalak Állomások Üzemanyag Üzemanyag (Opcionális) Fogyasztás CAN-BUS Műszak, üzemóra Műszak, üzemóra Műszak mind Havi műszak Sofőr Sofőrműszak (Munkaidő nyilvántartás) Vezetési idők Sofőrnapok Járműhasználat Heti vezetés Gépkezelő/Jármű Jármű/ Gépkezelő Üzenetek Autópálya Gyorshajtás Üzenetek Megtett út CAN-BUS Hőmérséklet Save line Vezetési stílus Grafikonok

3 Műszak Sebesség Tachográf Üzemanyag(út) Hőmérséklet (idő) Egyéb opciók Rádiófrekvenciás azonosítás Kulcskiadó Dömper menü Riasztások Térképkezelés Felhasználói pontok (POI) Címkeresés

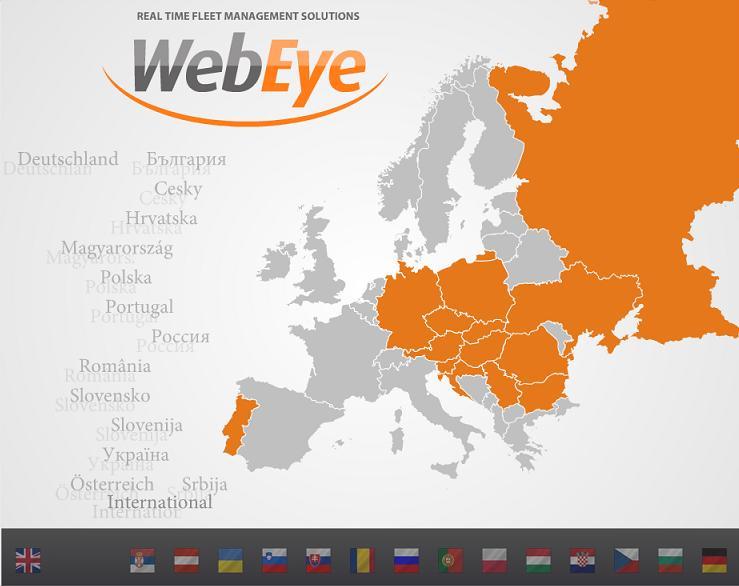

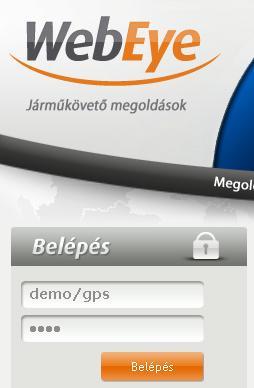

4 1. Belépés A WebEye rendszerrel felszerelt járművek adataihoz, a jelszó és a felhasználói név megadásával férhet hozzá a felhasználó. Szervereink elérhetőségei: A kívánt nyelvi megjelenítés a kezdőoldalon, a megfelelő ország, országnév, vagy az oldal alján található zászlók segítségével érhető el. A belépéshez szükséges azonosítást (felhasználó név és jelszó) követően megkezdhető a WebEye használata. (Fontos! A kis és nagybetűket, illetve az ékezetes betűket megkülönbözteti a rendszer.) 4

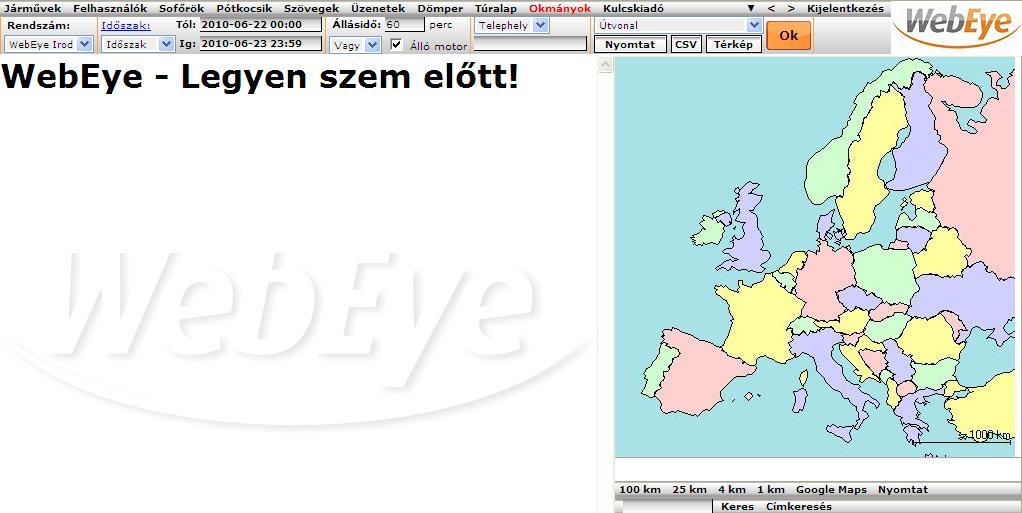

5 2. A felhasználói felület felépítése 5

6 A felület bal oldalán a WebEye járműegységek által rögzített adatokra épülő menetlevelek, riportok és táblázatok kapnak helyet, a jobb oldalon az ezekhez tartozó grafikus, térképes visszajelzés látható. A kiválasztást és a feldolgozást a felső menüsor és a legördülő menükből álló Eszközsáv teszi lehetővé. 3. Menüsor és Eszközsáv Az alábbiakban a felület felső menüsorának azon elemeit ismertetjük, amelyek minden felhasználó számára elérhetőek. Az opcionális alkalmazásokra épülő, azokat kiszolgáló további menüpontok a hozzájuk tartalmilag kapcsolódó fejezeteknél lesznek kifejtve. Felső menüsor állandó elemei: 3.1 Járművek A felhasználói csoport járműveinek megjelenítése és a járművekre vonatkozó lokális beállítások lehetősége. A Módosít nyomógombra kattintva az alábbi adatok válnak hozzáférhetővé: 6

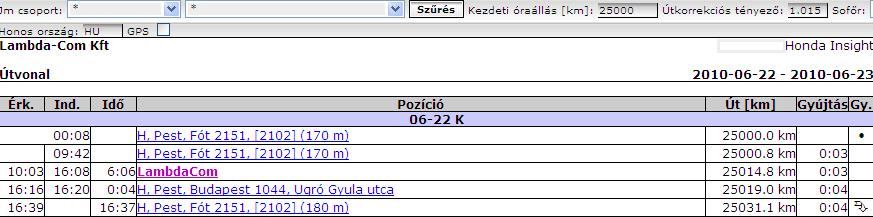

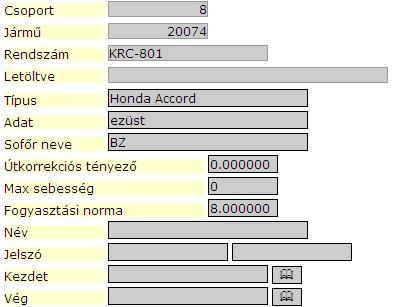

7 Útkorrekciós tényező: szorzószám, amely a jármű futott kilométerei és a WebEye rendszer által mért és rögzített útvonal szinkronizálására szolgál. 60 másodperces mintavétel esetén az Útkorrekciós tényező általánosan használt értéke: 1.03 Max sebesség: a jármű maximálisan megengedett sebessége rögzíthető. Ennek eredményeként látható a sebességtúllépések táblázata, a Gyorshajtás menüpontban. Fogyasztási norma: a jármű tapasztalati úton meghatározott átlagfogyasztása. Útvonal típusú lekérdezések esetén az itt elmentett érték alapján lesz kiszámolva az elfogyasztott üzemanyag mennyisége. A fogyasztás tizedes tört formában is megadható. Felhasználói jogosultság hozzárendelése: felhasználói hozzáférés kiadásának lehetősége, kizárólag a kiválasztott járműre vonatkozóan. Az itt létrehozott felhasználó belépési paraméterei a Név és a Jelszó (a jelszó megerősítendő!) mezők kitöltésével, a hozzáférés időtartama pedig a Kezdet és Vég dátumok beállításával definiálhatók. Jármű csoport (Jm csoport): korábban rögzített alcsoportok esetén a járművet az itt látható jelölőnégyzetek segítségével rendelhetjük hozzá a megfelelő csoporthoz. 3.2 Felhasználók A WebEye rendszer lehetővé teszi felhasználói számára, hogy saját csoportjukon belül, a csoporttal alárendelt viszonyban álló, úgynevezett alcsoportokat hozzanak létre. Ilyen alcsoporti hozzárendeléssel az egyes járművek adatai elérhetővé válnak az arra jogosult személyek, társaságok számára. (Ügyfelek, megbízók, partnerek, alvállalkozók stb.) Csoport létrehozása: - Kattintson Hozzáad nyomógombra! - Adja meg a belépési paramétereket! Lehetőség szerint kerülje az ékezetes karaktereket! A Jelszó megerősítendő. - Rendelje hozzá a jogosultságokat, illetve a korlátozásokat! Járművek: a csoport járműveinek listázása, adatainak módosítása Felhasználók: a főcsoport alá rendelt egyéb csoportok listázásának, módosításának, új alcsoport hozzáadásának lehetősége Sofőrök: Gépkocsivezetők rögzítése, sofőrazonosítás és kulcskiadó opciók esetére Pótkocsik: Pótkocsik rögzítése kulcskiadó opció esetére Okmányok: Okmányok menüpont használata 7

8 Kulcskiadó: Kulcskiadó menüpont használata MDT üzenetek: az alcsoportba belépő felhasználó szöveges üzenetet küldhet/fogadhat a járműegységek az üzenetek naplózása Csoport MDT: a főcsoport minden üzenete látható a felhasználó számára Teljes MDT: az alcsoport az összes járműegységre vonatkozó üzenetforgalmat látja Pontok (olvasás): korábban rögzített felhasználói pontok láthatósága. Pontok (írás): felhasználói pontok rögzítésének lehetősége. Nincs pozíció kérés: a pozíciókérés lehetőségének letiltása. Nincs letöltés: a járműegység memóriájának adathívással történő letöltésének tiltása Nincs OK-gomb: riportok lekérésének tiltása. A tiltás eredményeként a felhasználó csak a WebEye Online felület használatára jogosult. Csak hivatali: Hivatali és magánutak megkülönböztetése esetén, a felhasználó csak a hivatali útnak minősített útszakaszokhoz fér hozzá. Üzemanyag elrejtése: a felhasználó nem fér hozzá a jármű üzemanyag fogyasztását visszajelző adatokhoz Valódi km: a fedélzeti komputerből automatikusan kiolvasott kilométerek helyett, a menetlevélen a járműegység által rögzített adatokból számolt, futott kilométerek láthatók A felhasználói csoport egyben járműcsoportot is jelent, így abba, a 3.1. pontban leírtak alapján rendelhetők járművek. Fontos, hogy a járműcsoportot, azaz az alcsoport sorszámát itt is megadjuk! A változtatásokat az OK megnyomásával jóváhagyhatók, a Mégsem gombbal elvethetők. Az alcsoporti jogosultsággal rendelkező felhasználók az alábbi formátumot használva jelentkezhetnek be: Felhasználó: alcsoport/főcsoport (felhasználó nevek) Jelszó: az alcsoport jelszava 3.3 Okmányok Az Okmányok menüponttal rögzíthető a járműparkkal, illetve a sofőrökkel kapcsolatos dokumentumok megújításának esedékessége, hitelesítési eljárások, műszaki vizsgák időpontja. Tulajdonképpen minden, a felhasználó számára fontos információ rögzíthető és időponthoz rendelhető. 8

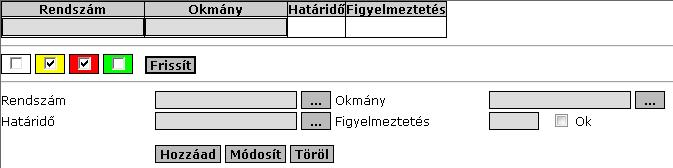

9 Új bejegyzés felvétele: a nyomógombok segítségével tallózzuk be a listában szereplő járművet, az okmány típusát, a határidőt, majd állítsunk be figyelmeztetést. A figyelmeztetést egyszerű számformátumban kell megadni. A számok napokat jelölnek. A fenti példa esetén a bejegyzés lejárati dátuma május 30. A rendszer május 20-án figyelmezteti a felhasználót a lejárati dátum esedékességére. - kitöltésével elintézettnek minősíthető a bejegyzés Egy figyelmeztetés aktiválódása esetén az Okmányok menüpontot előhívó fül betűi sárga színt kapnak. A beállított határidő napján a betűszín pirosra vált. Fontos! A rendszám és az okmány mezőkbe bármilyen tetszőleges adat beírható, olyan bejegyzés is rögzíthető tehát, amely a listában nem szerepel. Megjelenítés: A lejárt határidejű bejegyzések megjelenítése. A beállított figyelmeztetés dátumát időben túllépő bejegyzések megjelítése. Az elintézettnek minősített események is láthatóvá válnak. Minden feltöltött bejegyzés láthatóvá válik. beszédes véletlenszerűen CAN-BUS csatlakozás esetén a fedélzeti számítógépből kiolvasott futott kilométerekhez is rögzíthetünk bejegyzést. 9

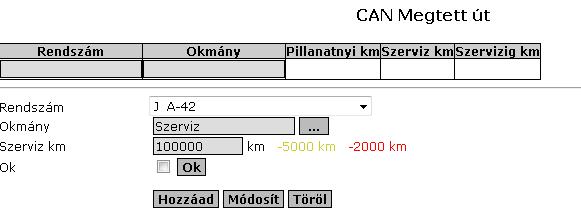

10 Fenti példa alapján a J A-42 forgalmi rendszámú jármű Szerviz bejegyzése a százezredik futott kilométert követően válik esedékessé. A rendszer ötezer, illetve kétezer kilométerrel korábban, azaz a kilencvenötezredik, majd a kilencvennyolcezredik futott kilométert követően figyelmeztet. 4. Eszközsáv Az eszközsáv legördülő menüi biztosítják a kiválasztás lehetőségét. Balról jobbra haladva kijelölhető a jármű, a megtekinteni kívánt időszak, majd a lekérdezés típusa. A lekérés az nyomógombbal hagyható jóvá. A kiválasztásnak megfelelő tartalom másodperceken belül láthatóvá válik. Legördülő menük: Rendszám: a felhasználói csoporthoz hozzáadott járműveket. A kiválasztáshoz egyszerűen kattintson a rendszámra. Időszak: a járműegységtől beérkező adatok időbeli vonatkozása a felhasználó által szabadon meghatározható. Lehetőség van egy előre meghatározott időbeli bontás kiválasztására, de az időszak kezdő-, illetve végpontja szabadon megadható a Tól: Ig: dupla menüsorral, hónap/nap/óra/perc bontásban. Igény szerint akár egyetlen perc is kiválasztható. Az dátum formátuma az Időszak feliratra történő kattintást követően módosítható. Állásidő: az állásidő beállítása illetve módosítása az Adtalisták közül az útvonal típusú lekérdezések elemeire vonatkozik. Ezen beállítások alapján minősülnek álláspontnak, azaz az egyes riportok megjelenítendő elemeinek azok pozíciók, ahol a jármű megállt. 10

11 Az ábrán látható beállítások alapján a 3 percet meghaladó egy helyben tartózkodások minősülnek álláspontnak, illetve azok a pozíciók, ahol a gyújtást lekapcsolták és a jármű legalább egy percig egy helyben állt. Telephelyek: a felületen rögzített felhasználói pontok (POI) és mentett útvonalak szűrési feltételként adhatók meg, Útvonal, illetve Látogatás (5.1) típusú riportok generáláshoz. Adatlisták: ez a legördülő menü tartalmazza mindazon menetleveleket és kimutatásokat, amelyek a WebEye által rögzített, majd feldolgozott adatokra épülnek. Ok nyomógomb: minden egyes lekérdezés az OK nyomógomb lenyomásával hagyható jóvá, a szűrési feltételeknek megfelelő tartalom ezt követően töltődik be. Nyomtat: a felület bal oldalán látható tartalom nyomtatására szolgál CSV: az adatokat CSV (comma separated values) formátumba konvertálja. A CSV gyakran használt fájlformátum, a legtöbb táblázatkezelő szoftver képes beolvasni és elmenteni. Térkép: a térképet tölti be a felület jobb oldalára Nyilak: - a felület középső határvonalának mozgatására szolgálnak, vízszintesen elnyúló táblázatok, vagy nagyobb térképszelvény megjelenítését segítik. - megjeleníti a fejléc negyedik és ötödik sorát. Jm csoport: meglévő (korábban rögzített) járműcsoportok esetén, az alcsoport sorszámának kiválasztását, majd a Szűrés nyomógomb megnyomását követően a Rendszám legördülő menü kizárólag az alcsoporthoz hozzárendelt járműveket tartalmazza. Kezdeti óraállás: a jármű kilométerórájának megfelelő futott kilométerek eseti alkalmazását teszi lehetővé. Az útvonal típusú lekérdezések kezdő értéke 0.0 km helyett, az itt beállított érték lesz. 11

12 Útkorrekciós tényező: a szorzószám nem csak egyes járművekre, de a flotta egészére is alkalmazható. Abban az esetben érdemes a felületnek ezen a részén alkalmazni és menteni ezt a beállítást, ha a járművek menettulajdonságai és alkalmazásuk körülményei hasonlóak. Pl.: minden jármű nemzetközi fuvart teljesít Sofőr: sofőraznosítás opció esetén az egyes sofőrök Honos ország: a megfelelő nemzetközi gépkocsijellel beállítható a honos ország. Útvonal lekérdezése esetén, a külföldön megtett kilométerek összesítve lesznek. GPS: a jelölőnégyzet kitöltése esetén, az Útvonal táblázat tartalmazni fogja az álláspontok koordinátáit is (szélességi és hosszúsági fokokat). Paraméter ment: A fejléc negyedik sorának beállításait menti. Jelszóváltás: a jelszó megváltoztatásának lehetősége. 5. Adatlisták, lekérdezések, riportok A lekérések eredményei minden esetben az eszközsávon megjelölt időszakra vonatkoznak. 5.1 Útvonal típusú lekérések, menetlevelek Állomások A jármű által bejárt útvonal álláspontjait jeleníti meg menetlevélen és térképen. Egy megállás a fejlécen található beállítások alapján minősül álláspontnak. (Alapbeállítás: 3 percet meghaladó egy helyben tartózkodás, vagy kikapcsolt gyújtás) 12

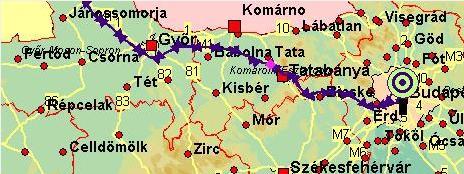

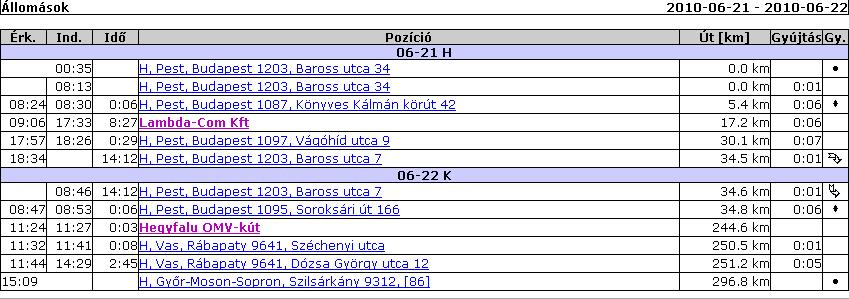

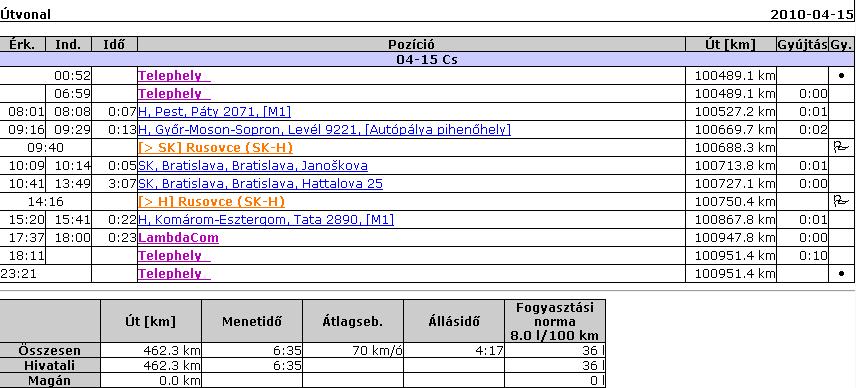

13 Az Állomások táblázat időrendi sorrendben listázza az álláspontokat, az érkezési és indulási időpontokat, a tartózkodás időtartamát, a helyszínt, a szenzoroktól beérkező értékeket, a futott kilométereket, illetve a gyújtáskapcsolt állapot hosszát. A jármű június 22-én, a Lambda-Com Kft. telephelyén tartózkodott, 09:06-tól 17:33-ig. Ezalatt 6 percig volt gyújtáskapcsolt állapotban. A tartózkodás helyszínét jelölő bejegyzés egyben hivatkozás is, amelyre rákattintva betölthető a hozzá tartozó térképszelvény. A lista alatt látható táblázat a megtett kilométereket, az átlagsebességet, valamint az állásidőt összesíti. Útvonal Az Útvonal lekérés eredményeként, szintén a jármű által bejárt út álláspontjait kapjuk meg a bal oldali, menetlevél táblázatban, a térképen azonban minden egyes, a járműegységtől beérkező pozíció látható. Ezekből a pontokból a program összefüggő útvonalat rajzol. 13

14 A listában a következő jelölésekkel találkozhatunk: Az útvonal első és utolsó pontja Olyan álláspont, ahol a jármű végig gyújtáskapcsolt állapotban volt Üzemanyagszint változás Érkezés egy olyan álláspontra, ahol valamilyen regisztrált változás történt (pl.: dátumváltás, változás az üzemanyagszintben, sofőrazonosítás stb.) Indulás a fenti álláspontról Sofőrazonosítás Pótkocsi fel-leakasztás Határátlépés Riasztást generáló esemény Térképi jelölések: álláspontok haladás, sebességgel és iránnyal 14

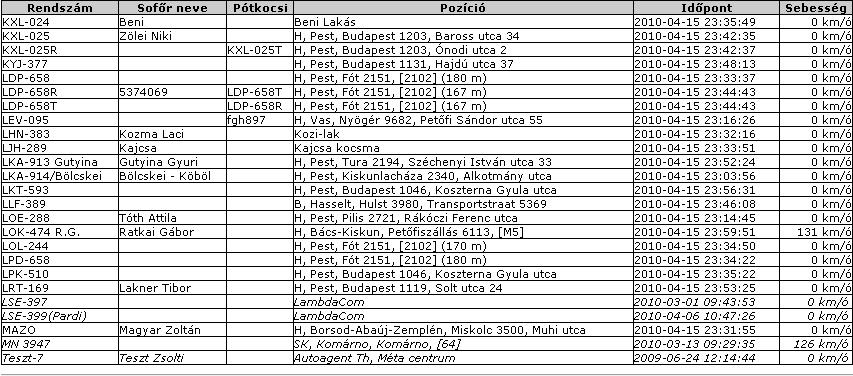

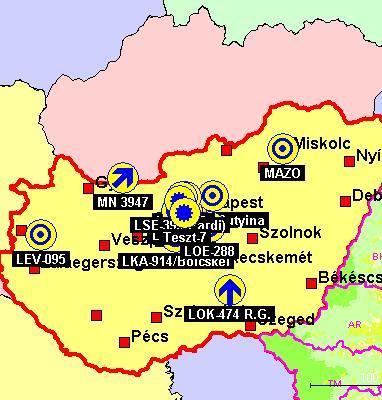

15 haladás, 5 km/h nál alacsonyabb sebességgel a jármű aktuális pozíciója, amennyiben a jármű gyújtás nélkül, egy helyben áll a jármű aktuális pozíciója, amennyiben a jármű gyújtáskacsolt állapotban, egy helyben áll a jármű aktuális pozíciója, amennyiben a jármű mozgásban van Az összesítő táblázat kiegészül a Fogyasztási normával, ami a jármű által, a kijelölt időszak alatt felhasznált üzemanyag mennyiségét jelzi vissza. A fogyasztási norma értéke a jármű adatainál definiálható. Útvonal MDT MDT opció MDT Mobile Data Terminal A WebEye rendszer kétirányú kommunikációt lehetővé tevő opciója révén szöveges üzenetek küldhetők a fedélzeti egységnek, illetve ugyanilyen szöveges üzenetek biztosítják a válaszadás lehetőségét is. Az elküldött üzeneteket a rendszer naplózza, így azok, a küldés időpontjának beállításával bármikor visszakereshetők. Az üzenetek küldésének és naplózásának menüpontja a. 15

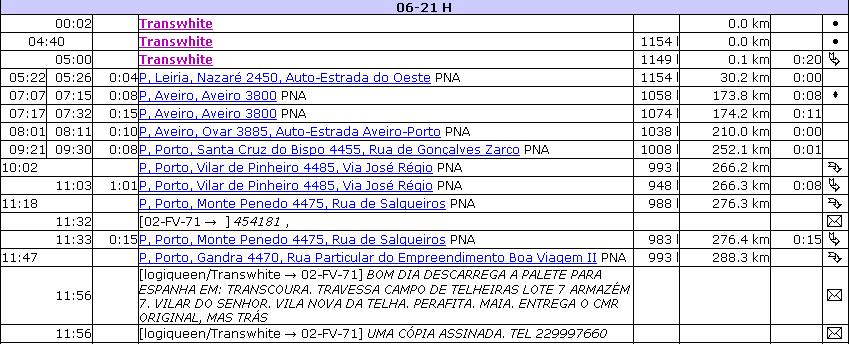

16 A felület bal oldala az eszközsávon beállított időintervallumon belül elküldött és fogadott üzeneteket listázza, járművek szerinti bontásban. A jobb oldali szövegmezőbe írt üzenetet a SMS-küldés nyomógombot megnyomva küldhetjük el a kiválasztott jármű sofőrjének. Az Útvonal MDT menüpont a jármű útvonalát jeleníti meg, a menetlevélen azonban a fedélzeti egység üzenetei is olvashatóak, a fogadottak és a küldöttek egyaránt. Utolsó Pozíció A felhasználói csoport járműveinek utolsó pozícióját jeleníti meg geokódolt formában, illetve a térképen. 16

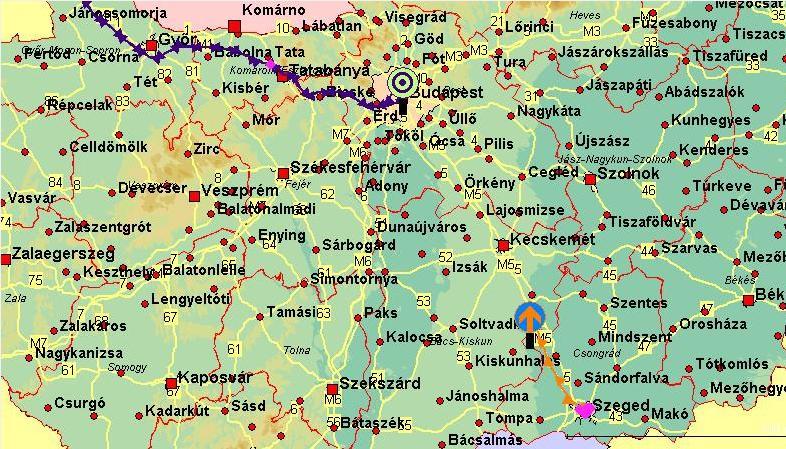

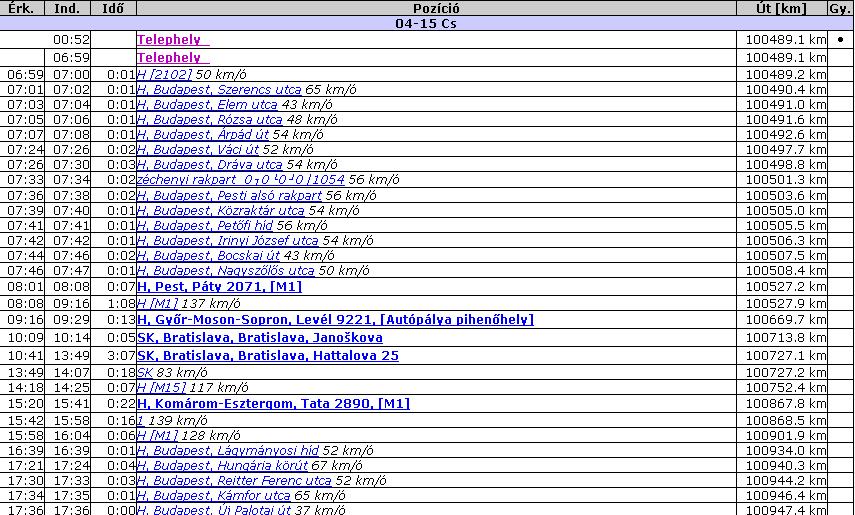

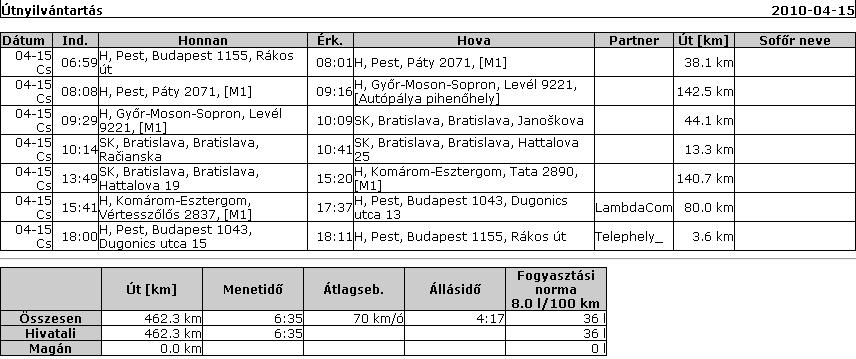

17 (A beállított időszak, mint szűrési feltétel, ennél a menüpontnál is mérvadó!) Útszakaszok Az Útszakaszok lista az álláspontok között megtett útvonalat is megjeleníti. Ellenőrizhetővé válik, hogy milyen úton teljesítette a jármű a két álláspont közötti távolságot. A lista térkép nélkül is részletes felvilágosítást ad a jármű mozgásáról, de természetesen itt is használható a térképes megerősítés. 17

18 A félkövér betűkkel kiemelt sorok az álláspontokat jelölik, míg a dőlt betűs bejegyzések az álláspontok közötti útvonalat. Új bejegyzésként kerül a listába minden olyan útszakasz, legyen az autópálya, autóút, közút, vagy utca, amelyet a jármű érintett, azaz ahonnan a készülék jelet küldött. Az egyes útszakaszokon elért maximális sebesség is megjelenik a szöveges információk mellett. Útnyilvántartás Az útnyilvántartás menüpont egy a hatóságok által is elfogadható /APEH-komform/ menetlevél, amely a vezetőfülkében található, a sofőr által vezetett menetlevélhez hasonló formátumban összesíti a WebEye készülék által gyűjtött adatokat. A táblázat tartalmaz minden, a kijelölt időszakra vonatkozó és az elszámolás szempontjából értékes és szükséges adatot. Lehetőség nyílik a hivatali és a magánút szétbontására és azok költségeinek meghatározására. Utak és állomások A riport az álláspontokon felül tartalmazza a két állomás között megtett út paramétereit. A jármű a Telephely nevű felhasználói pontról, az M1-es autópálya pihenőjéig haladt. A két pozíció közötti útszakaszt az alábbi paraméterekkel teljesítette: Időtartam: 1 óra 2 perc Megtett út hossza: 38,1 km Az útszakaszon elért maximális sebesség: 135 km/óra 18

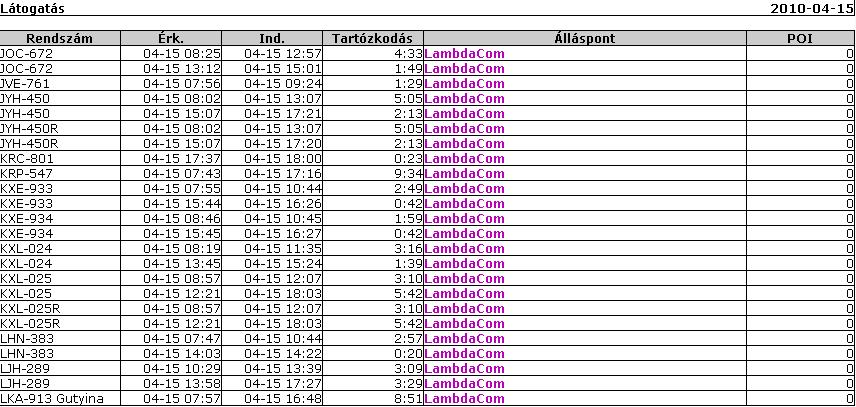

19 Látogatás A felületen rögzített felhasználói pontok látogatását szűri le a kiválasztott időszakra. Segítségével ellenőrizhető, hogy mely járművek mikor és mennyi ideig tartózkodtak a megadott ponton. A lekérdezés maximális időtartama: 7 nap. Útvonalak A térképen egy adott időszakra vonatkozóan több jármű útvonala is megjeleníthető. 19

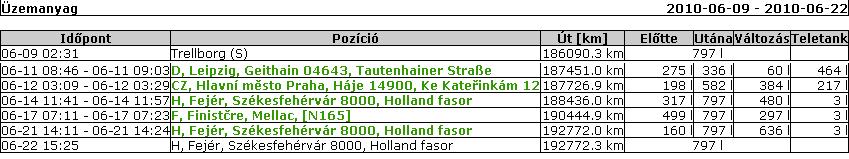

20 Állomások 0 A lekérés eredménye: a jármű által bejárt útvonal álláspontjai egy egyszerű táblázat formájában. 5.2 Üzemanyag Üzemanyag (Opcionális) A WebEye rendszerrel felszerelt járművek üzemanyagszint-mérése többféle technológiával valósítható meg, a fajlagos fogyasztás, illetve az üzemanyagszintben bekövetkező változások azonban nagyjából azonos formában jelennek meg a felületen. A tartályokban bekövetkezett változásokról az Útvonal típusú lekérdezések Üzemanyag Üa[l] oszlopa, külön sorban egy a változást visszajelző jelentés, összefoglalóan pedig az Üzemanyag táblázat tájékoztat. jelentése: a tankolást megelőzően a tartályban 198 liter üzemanyag volt, a tankolást követően ez a mennyiség 582 literre változott. A betankolt mennyiség tehát 384 liter. Az alkalmazott technológiától függően, az üzemanyagszintet, illetve a fogyasztást visszajelző adatok pontossága 5-10%. 20

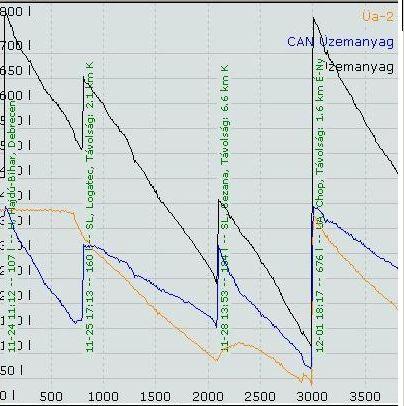

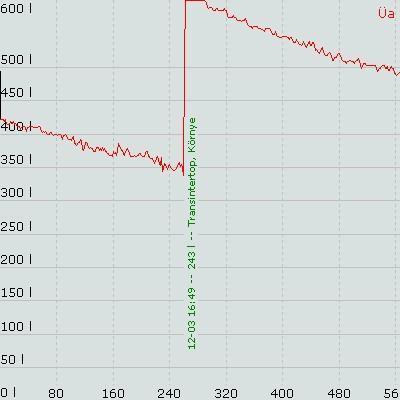

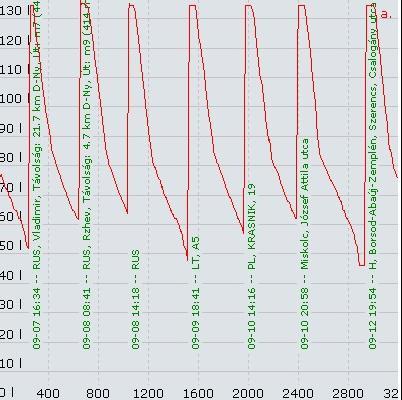

21 A jármű üzemanyag-felhasználásának szemléltetését segíti az üzemanyag[út] grafikon, amely a betankolásokról és a fogyasztásról ad visszajelzést a megtett út függvényében. Egy üzemanyagtartállyal szerelt jármű üzemanyag[út] grafikonja. Dupla tartállyal szerelt jármű üzemanyag[út] grafikonja. 21

22 1. tartály 2. tartály a két tartály összegzett értéke Fogyasztás A felhasználói csoport összes járművének átlagfogyasztását láthatjuk út és idő* függvényében. Rendszám Fogyasztás Út [km] Átlagfogy. Üzemóra Átlagfogy. XXX l 3197 km 17.6 l/100 km 48: l/óra XXX l 2787 km 4.7 l/100 km 48: l/óra XXX l 988 km 29.7 l/100 km 18: l/óra YYY l 48 km 69.6 l/100 km 2: l/óra ZZZ l 1359 km 40.9 l/100 km 30: l/óra Wagon R 153 l 1342 km 11.4 l/100 km 19: l/óra ZH l 933 km 8.1 l/100 km 16: l/óra * a munkavégzést egy helyben, vagy minimális elmozdulással teljesítő járművek, munkagépek esetén a fogyasztást célszerű az idő függvényében értékelni. A fogyasztás, egy összesítő táblázatban számos riport lekérése esetén látható. CAN-BUS CAN-BUS hálózaton keresztül a WebEye rendszer összeköttetésbe kerül a jármű fedélzeti komputerével, aminek mért adatait közvetíti a szerver felé. A feldolgozást követően olyan kimutatásokkal lehetünk gazdagabbak, mint üzemóra, futott kilométerek, hűtővíz hőmérséklet, fordulatszám, üzemanyagszint, illetve átfolyás. Az átfolyás értéke a jármű motorja által valóban felhasznált, azaz a befecskendezett üzemanyag mennyiségét jelöli. 22

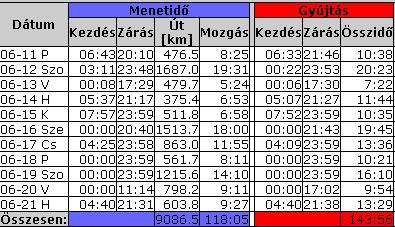

23 CAN-BUS adattáblák: Teljes CAN-BUS üzenetsor: 5.3 Műszak, üzemóra A járműhasználatra vonatkozó információk elemzésének témaköre. Műszak, üzemóra A lekérdezés eredményeként a jármű napi munkájának időbeli terjedelme válik értelmezhetővé. 23

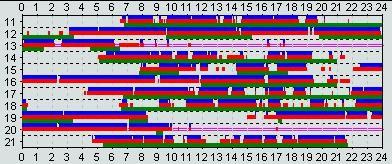

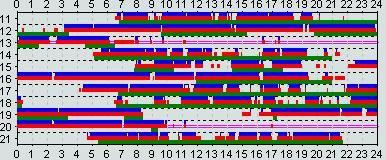

24 A grafikonon a kék szín jelöli a menetidőt, azaz a jármű helyváltozatással járó munkavégzését, míg a piros a gyújtáskapcsolt állapot hosszáról ad tájékoztatást. A függőleges tengely a naptári napokat (itt 1. 2 és 3.), a vízszintes tengely a napok 24 óráját jelöli. Az üzemóra zöld fejléccel ellátott oszlopába kerül és zöld színnel jelenik meg a grafikonon az olyan munkavégzés, amely üzemanyagszint fogyasztással jár, de nem a jármű haladását szolgálja. Hivatali/magán kapcsoló beépítése esetén a jármű vezetője, a kapcsoló használatával meg tudja különböztetni a hivatali és a magáncélú utakat. Ebben az esetben a Műszak, üzemóra táblázat külön oszlopban megjeleníti a magánutak összesített adatait. 24

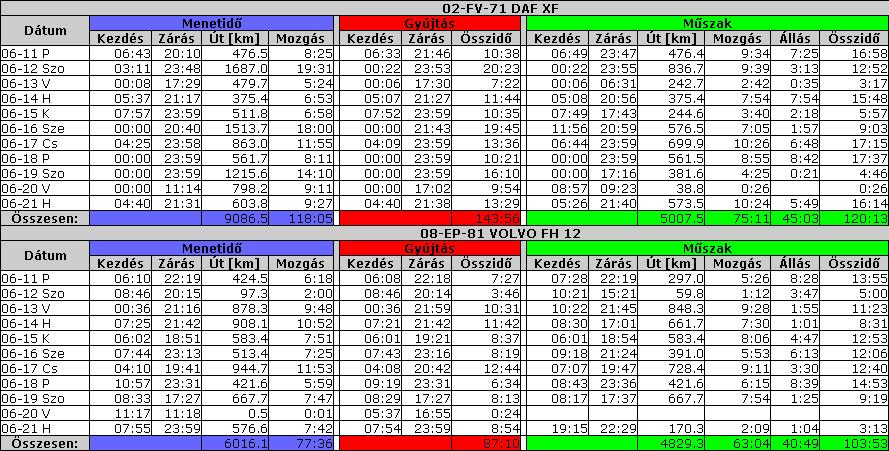

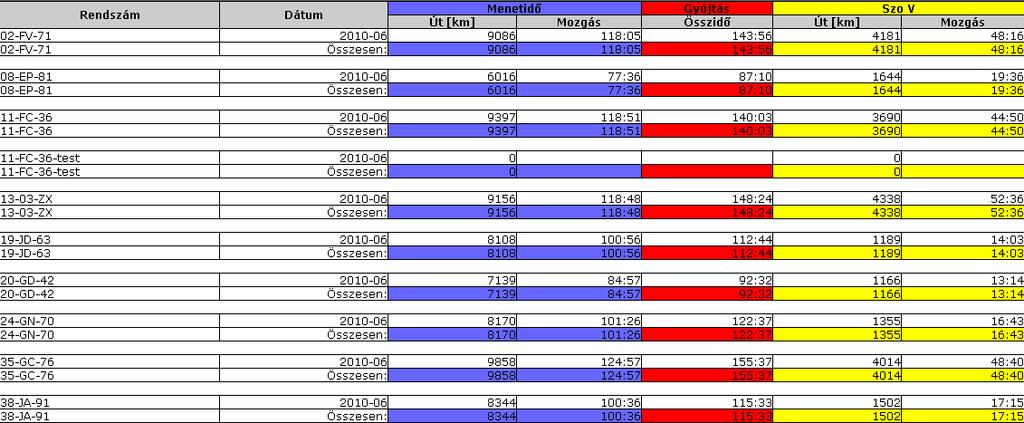

25 Műszak mind Listázza a flotta minden járművének Műszak, üzemóra táblázatát. Havi műszak A Menetidő és a Gyújtáskapcsolt állapot összesítő táblázata, amely az eszközsávon kijelölt időszakra vonatkozik, az adatokat azonban havi bontás szerint tördeli. A sárga oszlop a hétvégi járműhasználatot összesíti. 25

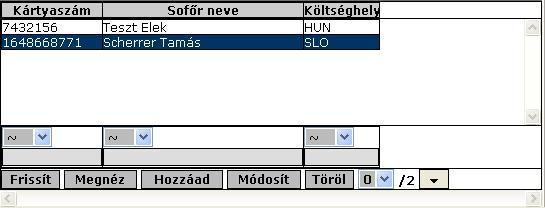

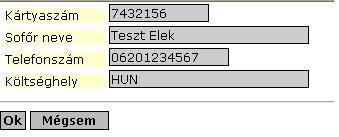

26 5.4 Sofőr A riportok következő csoportja a járművek használatáról és a gépkocsivezetők munkaidejéről informál. Sofőrazonosítás opció esetén a főmenü új elemeként megjelenik a menüpont. Lehetőség nyílik a gépkocsivezetők regisztrálásra, fizikai, vagy szoftveres (Kulcskiadó) azonosítás céljából. Új sofőr rögzítéséhez, kattintson a Hozzáad gombra! Chipkártyás azonosítás esetén a kártya azonosítójához kell hozzárendelni a kártyát használó járművezetőt. Az első használatot követően a kártya hétjegyű azonosítója látható lesz a jármű Útvonal listájában. A mentést követően az azonosító a sofőr nevére változik. A változtatásokat az Ok nyomógombbal hagyhatjuk jóvá, a Mégsem gombbal elvethetjük. Sofőrazonosítás MDT-vel: A WebEye Nav&Com fedélzeti egység segítségével a gépkocsi vezetője egy szöveges üzenettel azonosíthatja magát. Sofőrműszak (Munkaidő nyilvántartás) A sofőrműszak menüpont valójában egy részletes munkaidő nyilvántartás, ami leginkább arra az esetre érvényes, amikor a járművet egy sofőr vezeti. A táblázat tartalmazza a munkaidő kezdetét, végét, a teljes munkaidőt, továbbá szétbontja a munkaidőt vezetési 26

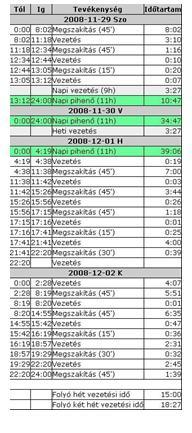

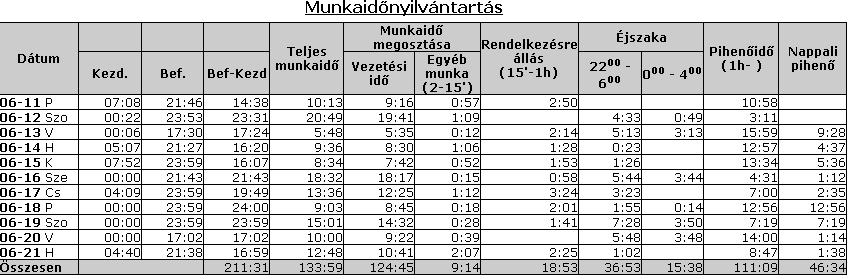

27 időre, egyéb munkára, megszakításokra, éjszakai vezetésre és pihenőidőre. A táblázat alján az összesített adatok találhatók. Vezetési idők A sofőr vezetési idejének (Vezetés) és pihenőidejének (Megszakítás) szakaszonkénti listázása, a közúti közlekedés szabályrendszeréhez viszonyítva. Zöld háttérszínnel az előírt vezetési és pihenőidők betartását, piros színnel ezek túllépését, vagy megszegését jelöli a rendszer. 27

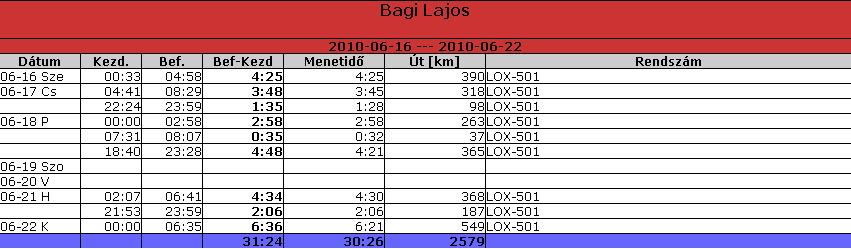

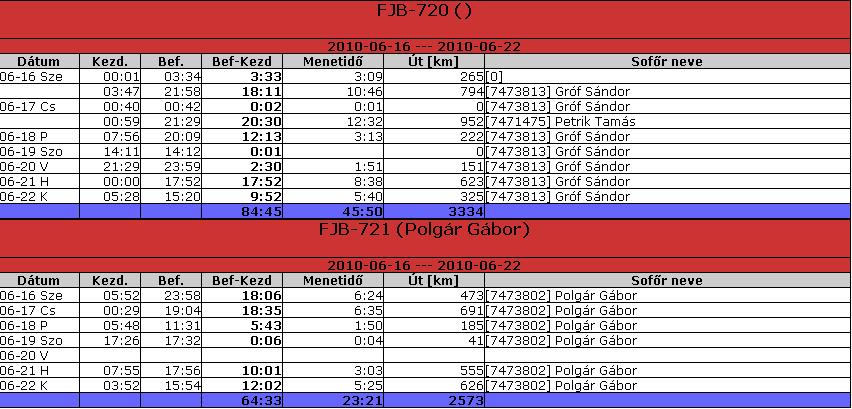

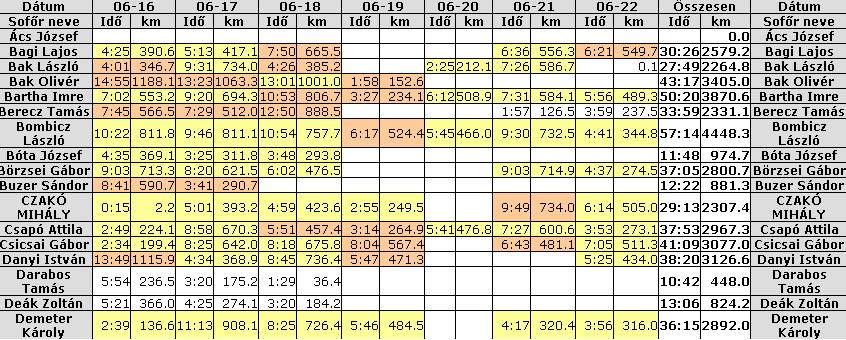

28 Sofőrnapok A menüpont a gépkocsivezetők teljesítményét (megtett út, vezetési idő) közli le napi bontásban. Nem kap háttérszínt a napi bejegyzés, amennyiben a jármű kizárólag belföldön mozgott. Sárga háttérszínt kapnak azok a napok, amelyek vegyes, azaz belfőldi és külföldi mozgást egyaránt tartalmaznak. A program narancs háttérrel jelöli a sofőrnapot, ha a jármű kizárólag külföldön, azaz a honos ország területén kívül tartózkodott. Járműhasználat A riport az egyes sofőrök által használt járművekről tájékoztat, feltüntetve a használat időbeli és térbeli kiterjedését. Heti vezetés 28

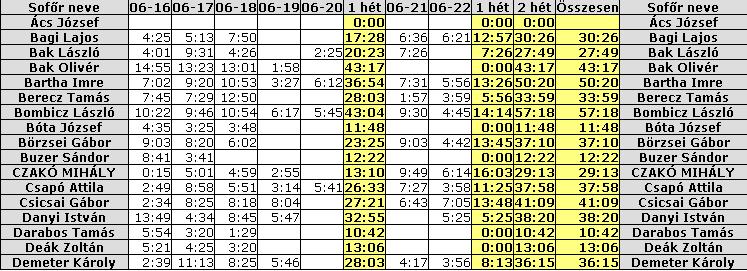

29 A lekérdezett időszakra vonatkozóan listázza a vezetési időket, heti összesítéssel kiegészítve. Gépkezelő/Jármű Kizárólag fizikai chipkártyás azonosítás esetén elérhető Jármű/ Gépkezelő Kizárólag fizikai chipkártyás azonosítás esetén elérhető 29

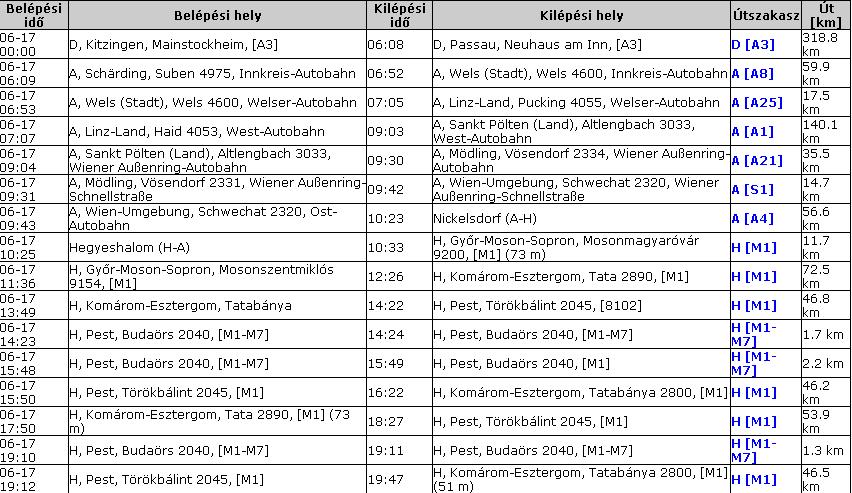

30 5.5 Üzenetek Autópálya A jármű által bejárt autópálya szakaszok ismeretében könnyen kalkulálhatóvá, illetve ellenőrizhetővé válnak a fizetős útszakaszok költségei. Látható az egyes szakaszokra történő felhajtások és lehajtások időpontja, helyszíne, illetve az adott szakaszon megtett út hossza. A sorokra kattintva a térképen ellenőrizhető a kijelölt szakasz. Gyorshajtás A WebEye rendszer gyorshajtásnak minősíti azt az útszakaszt, amelyről legalább 2 egymást követő üzenet erejéig, az adott útszakaszon megengedett maximális sebességnél minimum 10 km/h-val magasabb sebességérték érkezik. 30

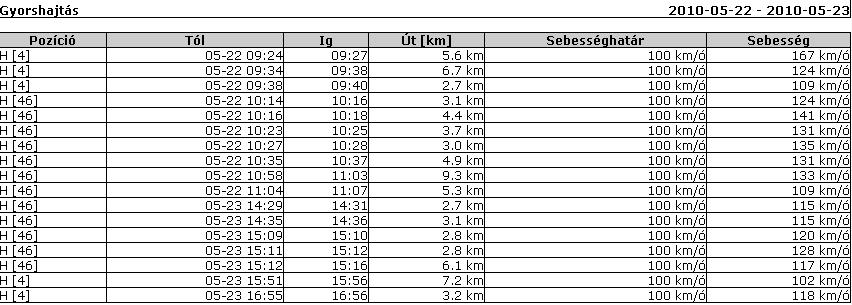

31 Gyorshajtásnak számít tehát: lakott településen a 60 km/h-t meghaladó sebesség, közúton a 100 km/h-t meghaladó sebesség, autópályán a 140 km/h-t meghaladó sebesség. Amennyiben a jármű adatlapján a max.sebesség bejegyzés kitöltésével egy fix sebességértéket definiálunk, akkor az azt meghaladó sebességértékkel beérkező adatok mindegyike gyorshajtásnak minősül és bekerül a listába. (minimum 2 üzenet) Üzenetek A rendszer legrészletesebb visszajelzése. Kilistázza az összes üzenetet, amit a járműegység a szervernek elküldött. Az üzenetek tartalmazzák az alapadatokon kívül a szenzorok által mért értékeket is. Alkalmazása, különös események körültekintő értékelésekor hasznos lehet. Megtett út A menüpont segítségével menthetővé válnak a jármű futott kilométerei, illetve a betankolt üzemanyag mennyisége. 31

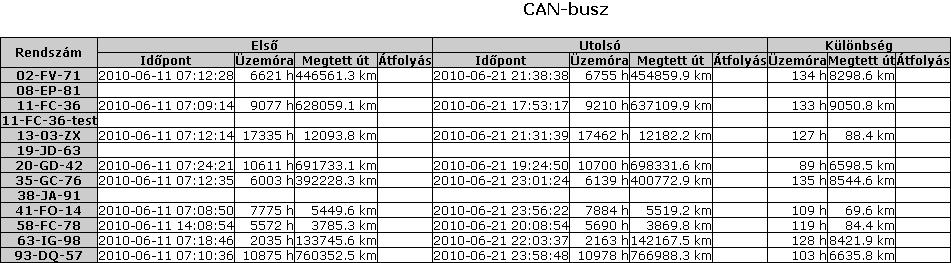

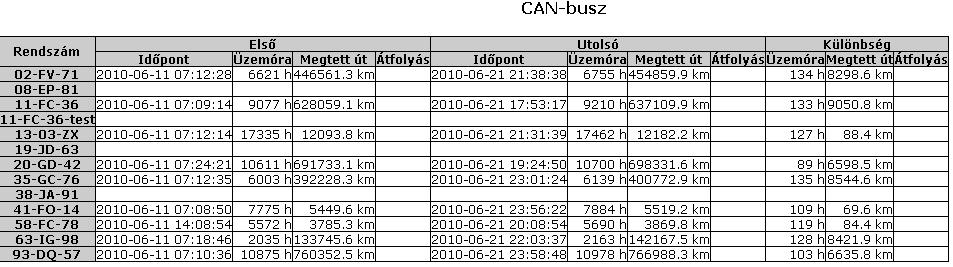

32 Az OK nyomógombbal történő mentést követően, az útvonal típusú lekérések már a mentett adatokkal számolt értékekkel jelennek meg. CAN-BUS Az üzemanyag fogyasztás visszajelzésekor már taglalt CAN-BUS rendszer segítségével kiolvasott adatokra épülő táblázat. A lekérés időtartamának legelső és legutolsó üzenetét, valamint a kettő közötti különbözetet tartalmazza. Hőmérséklet Hőmérsékletmérés opció esetén listázza a járműegység által gyűjtött pozíciókat, a hozzájuk tartozó mért hőmérséklet értékekkel. 32

33 Save line A menüpont lehetőséget nyújt egy a járművek által gyakran bejárt referencia-útvonal mentésére. A mentés folyamata: 1. Válasszon ki egy járművet, amely már teljesítette a menteni kívánt útszakaszt! 2. Állítsa be az útszakasz kezdő és befejező időpontját az eszközsávon! 3. Írja be a menteni kívánt útvonal nevét! (Track1) 4. Válassza ki a legördülő menüből a Save line menüpontot! 5. Nyomja meg az nyomógombot. Vigyázat! A Save line funkció kiválasztása esetén az OK nyomógomb lenyomása azonnal menti a kijelölt időszakra vonatkozó útszakaszt. A mentett útvonal a felhasználói pontok közé kerül. Amennyiben egy jármű útvonalát a mentett útvonalhoz kívánja viszonyítani, írja be a Telephely szövegmezőbe az útvonal nevét és kérje le a jármű útvonalát! 33

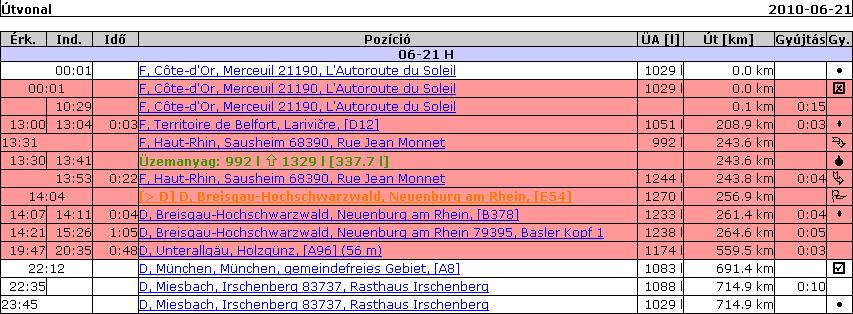

34 A menetlevél piros háttérszínnel jelöli azokat a pozíciókat, ahol a jármű letért a referencia-útvonalról. A fent leírtak alapján rögzített útszakaszok, a WebEye Online programban egy kiválasztott járműhöz túraként hozzárendelhetők. Amennyiben szükséges, az útvonaltól való letérés az online felületen helyi riasztást okozhat. Vezetési stílus A WebEye rendszer Vezetési stílus opciójának köszönhetően követhetővé és ellenőrizhetővé válik a gépkocsivezető közúti magatartása, olyan, a járműhasználatra utaló információk révén, mint a fordulatszám, tempomat használat, a gázpedál helyzete, az üzemóra, vagy az átlagfogyasztás. Ezek az információk hatékony segítséget nyújthatnak a jármű diagnosztika területén, megkönnyítve a szervizeléssel kapcsolatos ügyintézést is. Az analízis eredményeként, a nem üzemszerű használat okozta költségek is optimalizálhatók lesznek. 34

35 Az opció kizárólag CAN-BUS rendszerhez illesztett készülékek esetén elérhető! 35

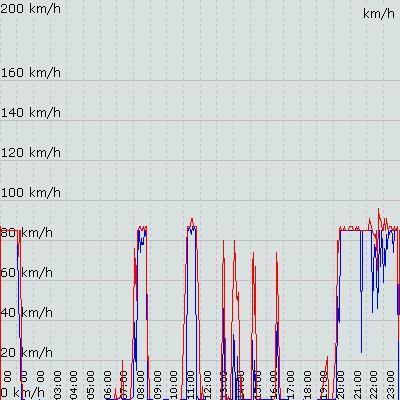

36 5.6 Grafikonok Műszak Sebesség A jármű sebességét jelzi a megtett út függvényében. Terjedelmesebb lekérés esetén két grafikon látható. A piros a jármű maximális, a kék a minimális sebességét jelöli, az adott időszakra vonatkozóan. (Egy pixel a grafikonon akár több órányi időszakot is jelenthet. Ominózus események vizsgálatakor célszerű rövidebb időszakot lekérni.) 36

37 Tachográf A grafikon a WebEye készülék GPS vevője által rögzített adatokat jelzi vissza, nem feltétlenül egyezik meg a jármű valódi tachográf korongjával. Üzemanyag(út) Üzemanyag-fogyasztást, illetve az üzemanyagszint-változásokat a megtett út függvényében visszajelző grafikon. 37

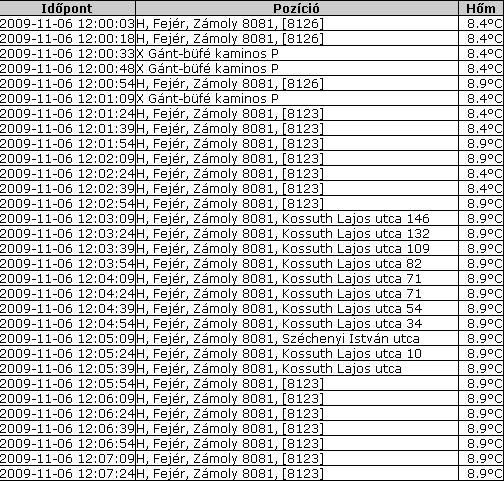

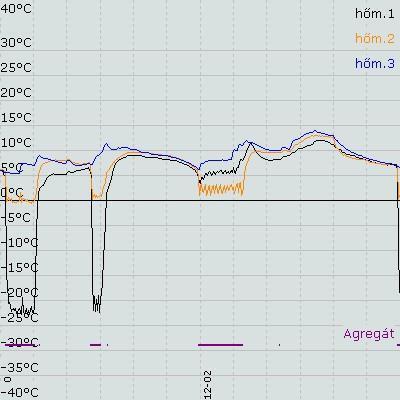

38 Hőmérséklet (idő) A raktér hőmérséklete az eltelt idő függvényében. Osztott raktér esetén az egyes hűtőterek hőmérsékletét külön grafikon jelzi. 38

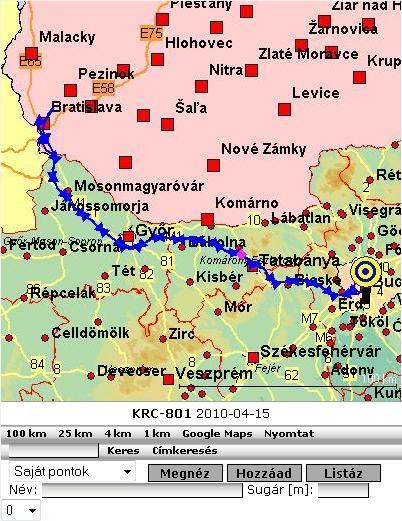

39 6. Egyéb opciók 6.1 Rádiófrekvenciás azonosítás 6.2 Kulcskiadó 6.3 Dömper menü 6.4 Riasztások 7. Térképkezelés A WebEye rendszer térképnézegető ablaka egy interaktív alkalmazás. A térképre bal egérbillentyűvel kattintva nagyíthat, a jobb egérbillentyűvel kicsinyíthet a megtekinteni kívánt szelvényen. 39

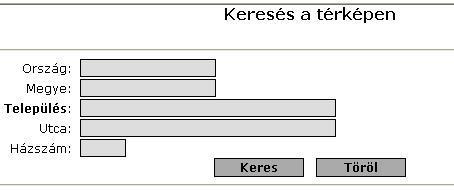

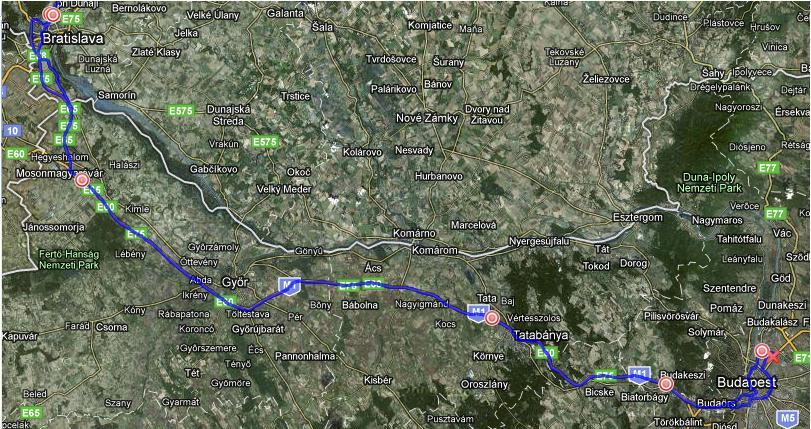

40 A térképszelvény alatt látható eszközsáv: Keres: Címkeresés Címkeresés: Bővített címkeresési lehetőség. Sztenderd nagyítás: a kijelölt hely meghatározott léptékű nézete. Google Maps: műholdas állókép megjelenítése. A jármű útvonala betöltődik a Google Maps térképeire is. 7.1 Felhasználói pontok (POI) A felhasználói pontok a WebEye rendszer nagyon fontos részét képezik. A felhasználó ezek segítségével egyéni azonosító pontokat vihet fel a térképre, tetszőleges elnevezéssel. Amennyiben a járművek ezeken a pontokon járnak, az útvonal listában már nem a cím információ, hanem a felhasználói pont neve jelenik meg. 40

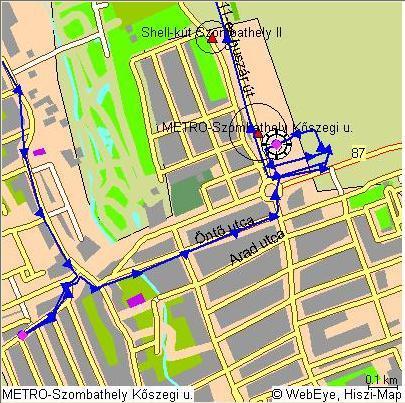

41 Felhasználói pont rögzítése többféleképpen lehetséges. 1. Válassza ki az álláspontok közül azt, amelyet el kíván nevezni! Miután ráklikkel a hivatkozásra, a kijelölt álláspont megjelenik a térképen. A térkép alatt látható eszközsávon töltse ki a következőket: Név: a felhasználói pont neve Sugár[m]: a felhasználói pontot határoló kör sugara (amennyiben jelet ír a számadat elé, a felhasználói pont négyzet alakú lesz) A legördülő menü segítségével a felhasználói pont kategóriába sorolható. (A-O) A mentéshez nyomja meg a hozzáad nyomógombot. 2. Felhasználói pont rögzíthető a Ctrl+bal klikk billentyűkombináció segítségével is. A kurzort mozgassa a rögzíteni kívánt pozíció fölé, majd nyomja meg a Ctrl gombot és a bal egérbillentyűt. Az így kijelölt térképi pont az 1. pontban leírtak alapján rögzíthető. 3.Címkeresés eredménye is rögzíthető felhasználói pontként. Sokszögek megrajzolásához és mentéséhez válassza a listából a Saját sokszögek lehetőséget. - Nyomja meg a Hozzáad nyomógombot! - A bal egérbillentyűvel kattintson a térképen azokra a pontokra, ahol a sokszög csúcsai lesznek! - Nevezze el a sokszöget! - Nyomja meg az OK nyomógombot! A felhasználói pontok és sokszögek a Listáz nyomógomb segítségével tekinthetők meg. Kategóriák A felhasználói pontok kategóriáit a főmenü Felhasználók menüpontjával nevezhetjük el, a következőképpen: 41

42 Felhasználói pont módosítása, törlése Amennyiben valamelyik pontunkat módosítani szeretnénk, a következőket kell tenni: - Klikkeljen a Listáz nyomógombra! - Válassza ki a módosítani kívánt felhasználói pontot! - Klikkeljen a Megnéz nyomógombra! - Név változtatásához egyszerűen írja át a korábbi nevet a szövegmezőben, majd nyomja meg a Módosít nyomógombot! - Sugár esetében hasonlóan járjon el! - A pont középpontjának áthelyezéséhez kattintson az új pozícióra a Ctrl+bal egérbillentyű kombináció lenyomásával. A felhasználói pont a Törlés nyomógombbal törölhető az adatbázisból. 7.2 Címkeresés A WebEye ügyfeleket egy címkereső is segíti, amelyet a Keres gomb segítségével hívhatunk elő. A kereső használata nagyon egyszerű. A mezők kitöltését követően a Keres nyomógombot kell megnyomni. Közérdekű információk: Cím: 1043 Budapest, Dugonics u 11 Tel: Fax: Support: help@webeye.hu Helpdesk:
