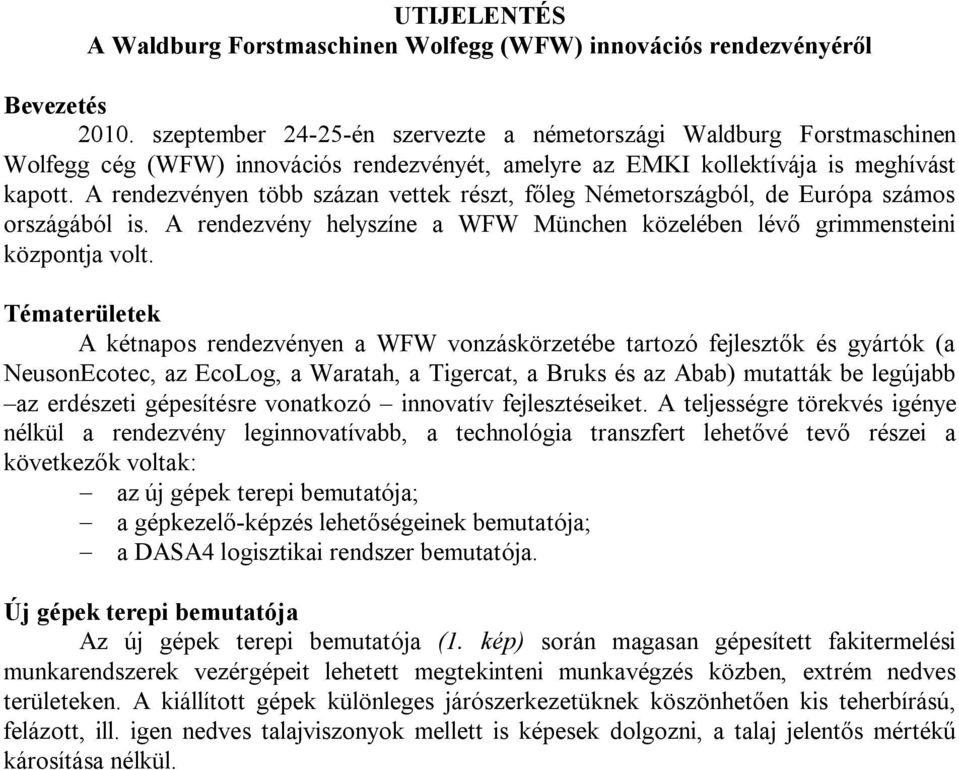

1 UTIJELENTÉS A Waldburg Forstmaschinen Wolfegg (WFW) innovációs rendezvényéről Bevezetés szeptember én szervezte a németországi Waldburg Forstmaschinen Wolfegg cég (WFW) innovációs rendezvényét, amelyre az EMKI kollektívája is meghívást kapott. A rendezvényen több százan vettek részt, főleg Németországból, de Európa számos országából is. A rendezvény helyszíne a WFW München közelében lévő grimmensteini központja volt. Tématerületek A kétnapos rendezvényen a WFW vonzáskörzetébe tartozó fejlesztők és gyártók (a NeusonEcotec, az EcoLog, a Waratah, a Tigercat, a Bruks és az Abab) mutatták be legújabb az erdészeti gépesítésre vonatkozó innovatív fejlesztéseiket. A teljességre törekvés igénye nélkül a rendezvény leginnovatívabb, a technológia transzfert lehetővé tevő részei a következők voltak: az új gépek terepi bemutatója; a gépkezelő-képzés lehetőségeinek bemutatója; a DASA4 logisztikai rendszer bemutatója. Új gépek terepi bemutatója Az új gépek terepi bemutatója (1. kép) során magasan gépesített fakitermelési munkarendszerek vezérgépeit lehetett megtekinteni munkavégzés közben, extrém nedves területeken. A kiállított gépek különleges járószerkezetüknek köszönhetően kis teherbírású, felázott, ill. igen nedves talajviszonyok mellett is képesek dolgozni, a talaj jelentős mértékű károsítása nélkül.

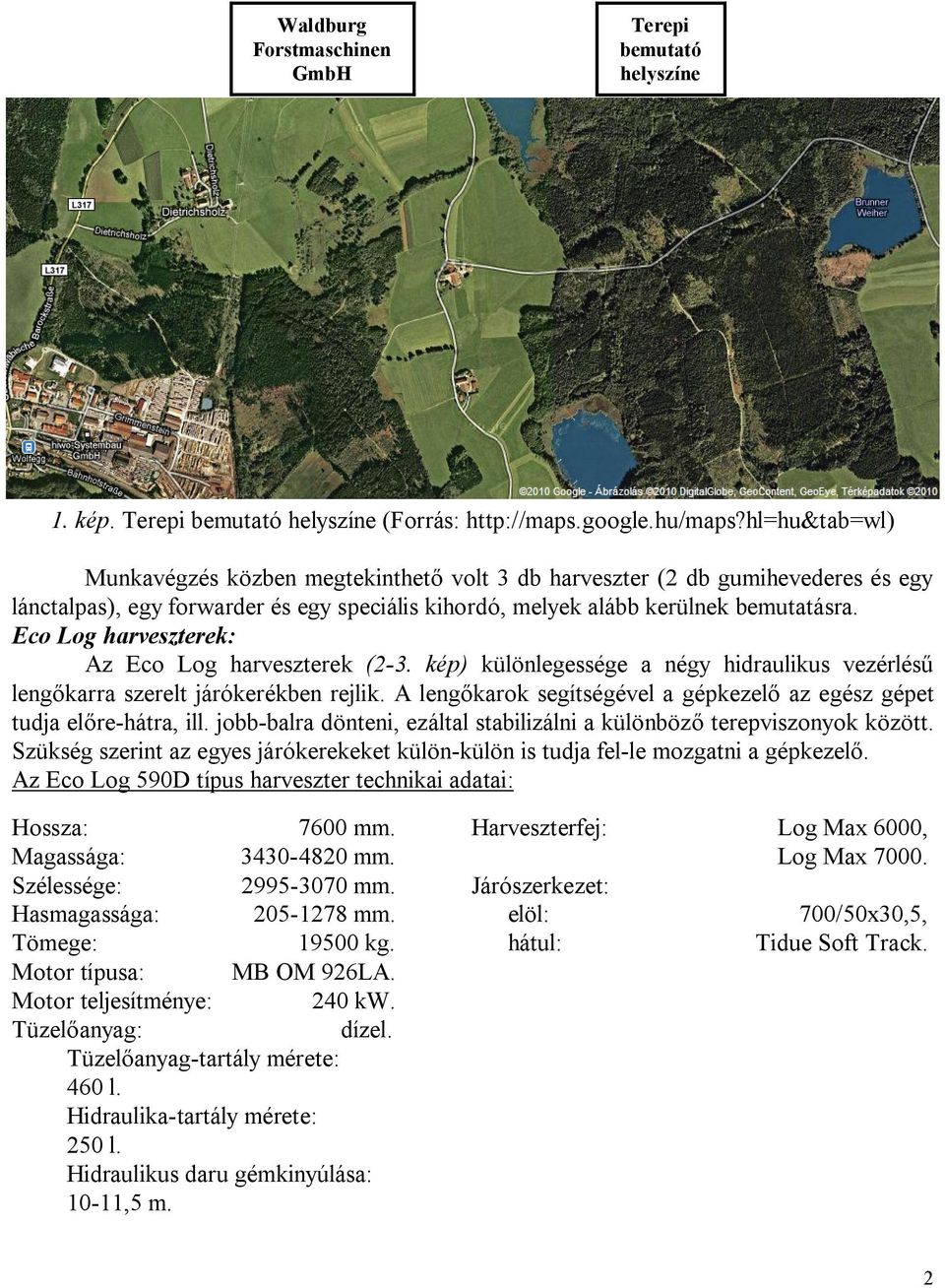

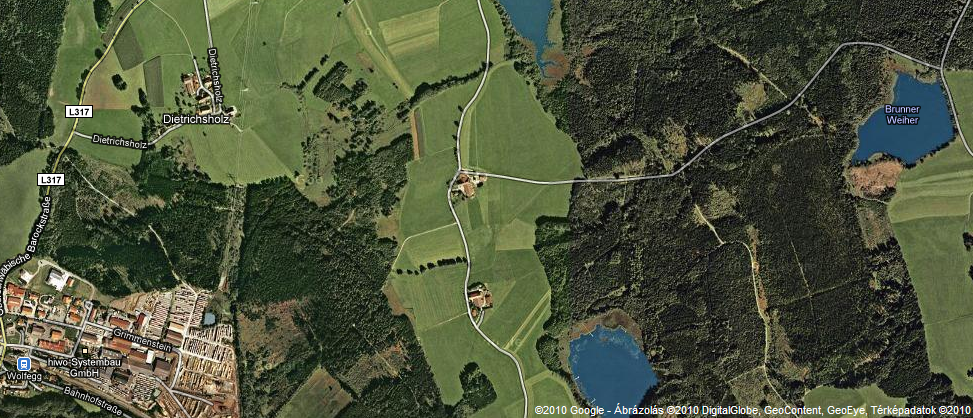

2 Waldburg Forstmaschinen GmbH Terepi bemutató helyszíne 1. kép. Terepi bemutató helyszíne (Forrás: Munkavégzés közben megtekinthető volt 3 db harveszter (2 db gumihevederes és egy lánctalpas), egy forwarder és egy speciális kihordó, melyek alább kerülnek bemutatásra. Eco Log harveszterek: Az Eco Log harveszterek (2-3. kép) különlegessége a négy hidraulikus vezérlésű lengőkarra szerelt járókerékben rejlik. A lengőkarok segítségével a gépkezelő az egész gépet tudja előre-hátra, ill. jobb-balra dönteni, ezáltal stabilizálni a különböző terepviszonyok között. Szükség szerint az egyes járókerekeket külön-külön is tudja fel-le mozgatni a gépkezelő. Az Eco Log 590D típus harveszter technikai adatai: Hossza: 7600 mm. Magassága: mm. Szélessége: mm. Hasmagassága: mm. Tömege: kg. Motor típusa: MB OM 926LA. Motor teljesítménye: 240 kw. Tüzelőanyag: dízel. Tüzelőanyag-tartály mérete: 460 l. Hidraulika-tartály mérete: 250 l. Hidraulikus daru gémkinyúlása: 10-11,5 m. Harveszterfej: Járószerkezet: elöl: hátul: Log Max 6000, Log Max /50x30,5, Tidue Soft Track. 2

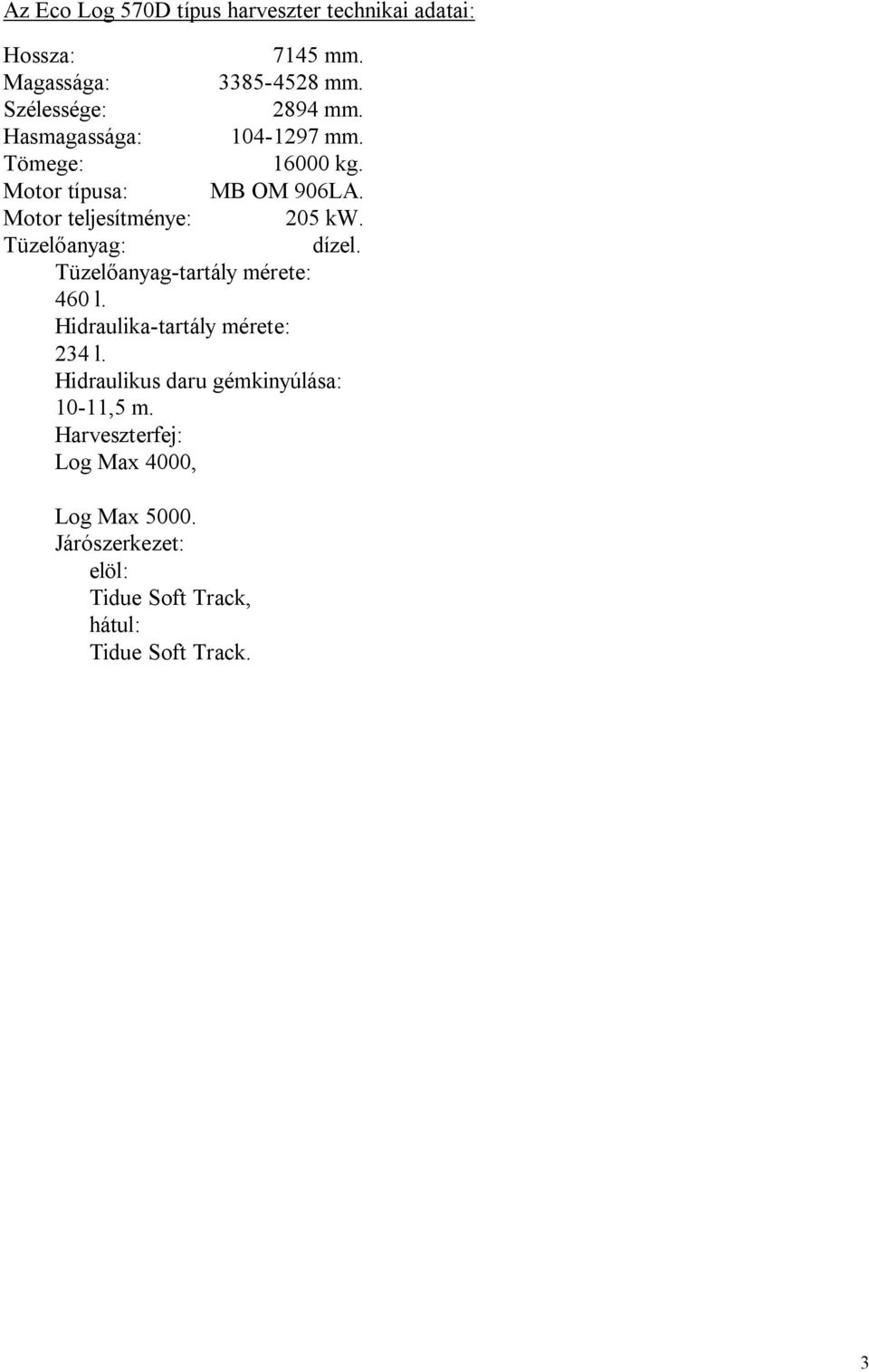

3 Az Eco Log 570D típus harveszter technikai adatai: Hossza: 7145 mm. Magassága: mm. Szélessége: 2894 mm. Hasmagassága: mm. Tömege: kg. Motor típusa: MB OM 906LA. Motor teljesítménye: 205 kw. Tüzelőanyag: dízel. Tüzelőanyag-tartály mérete: 460 l. Hidraulika-tartály mérete: 234 l. Hidraulikus daru gémkinyúlása: 10-11,5 m. Harveszterfej: Log Max 4000, Log Max Járószerkezet: elöl: Tidue Soft Track, hátul: Tidue Soft Track. 3

4 4

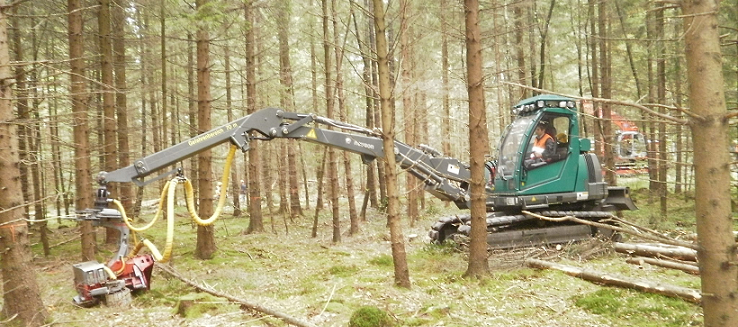

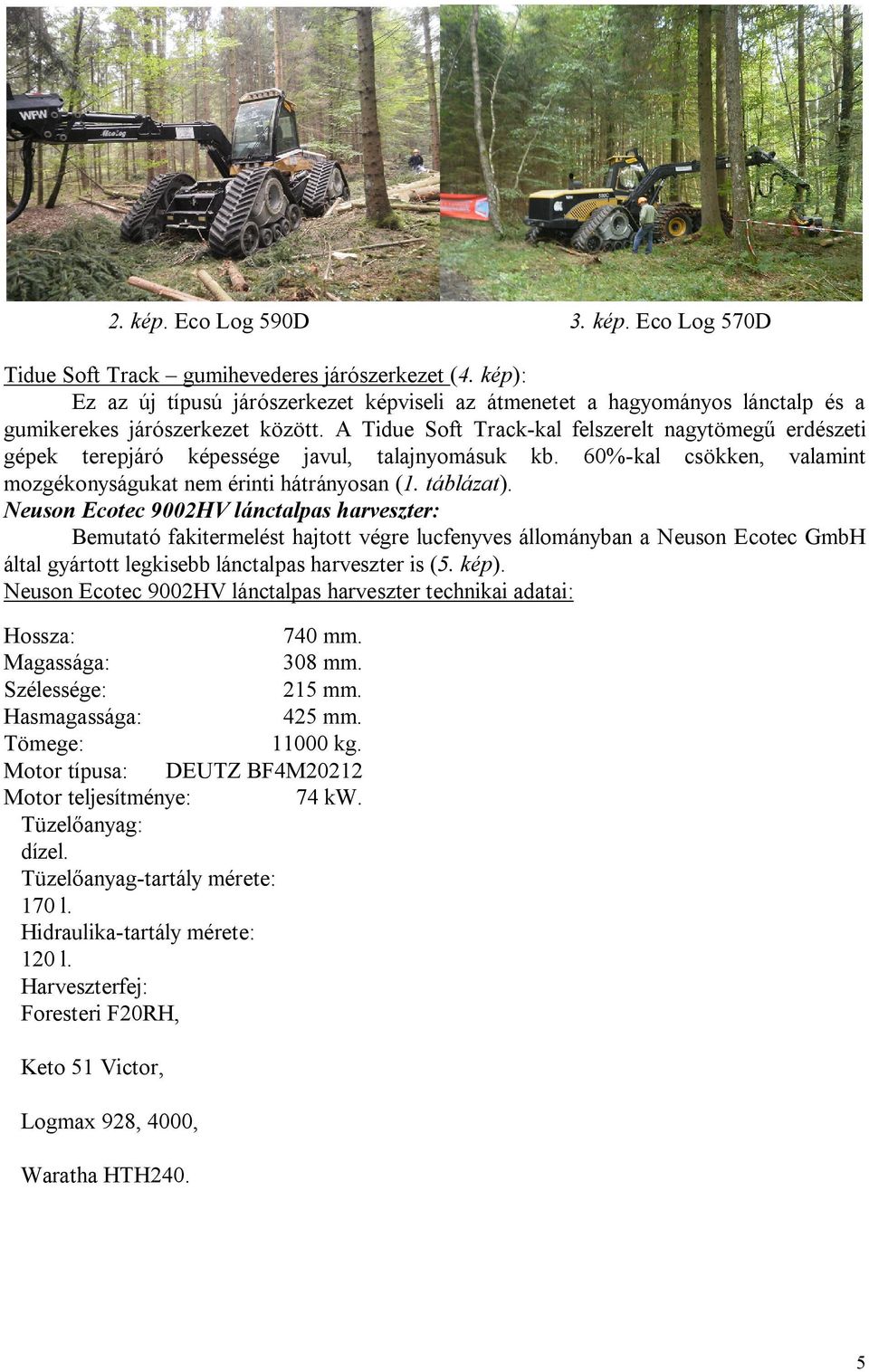

5 2. kép. Eco Log 590D 3. kép. Eco Log 570D Tidue Soft Track gumihevederes járószerkezet (4. kép): Ez az új típusú járószerkezet képviseli az átmenetet a hagyományos lánctalp és a gumikerekes járószerkezet között. A Tidue Soft Track-kal felszerelt nagytömegű erdészeti gépek terepjáró képessége javul, talajnyomásuk kb. 60%-kal csökken, valamint mozgékonyságukat nem érinti hátrányosan (1. táblázat). Neuson Ecotec 9002HV lánctalpas harveszter: Bemutató fakitermelést hajtott végre lucfenyves állományban a Neuson Ecotec GmbH által gyártott legkisebb lánctalpas harveszter is (5. kép). Neuson Ecotec 9002HV lánctalpas harveszter technikai adatai: Hossza: 740 mm. Magassága: 308 mm. Szélessége: 215 mm. Hasmagassága: 425 mm. Tömege: kg. Motor típusa: DEUTZ BF4M20212 Motor teljesítménye: 74 kw. Tüzelőanyag: dízel. Tüzelőanyag-tartály mérete: 170 l. Hidraulika-tartály mérete: 120 l. Harveszterfej: Foresteri F20RH, Keto 51 Victor, Logmax 928, 4000, Waratha HTH240. 5

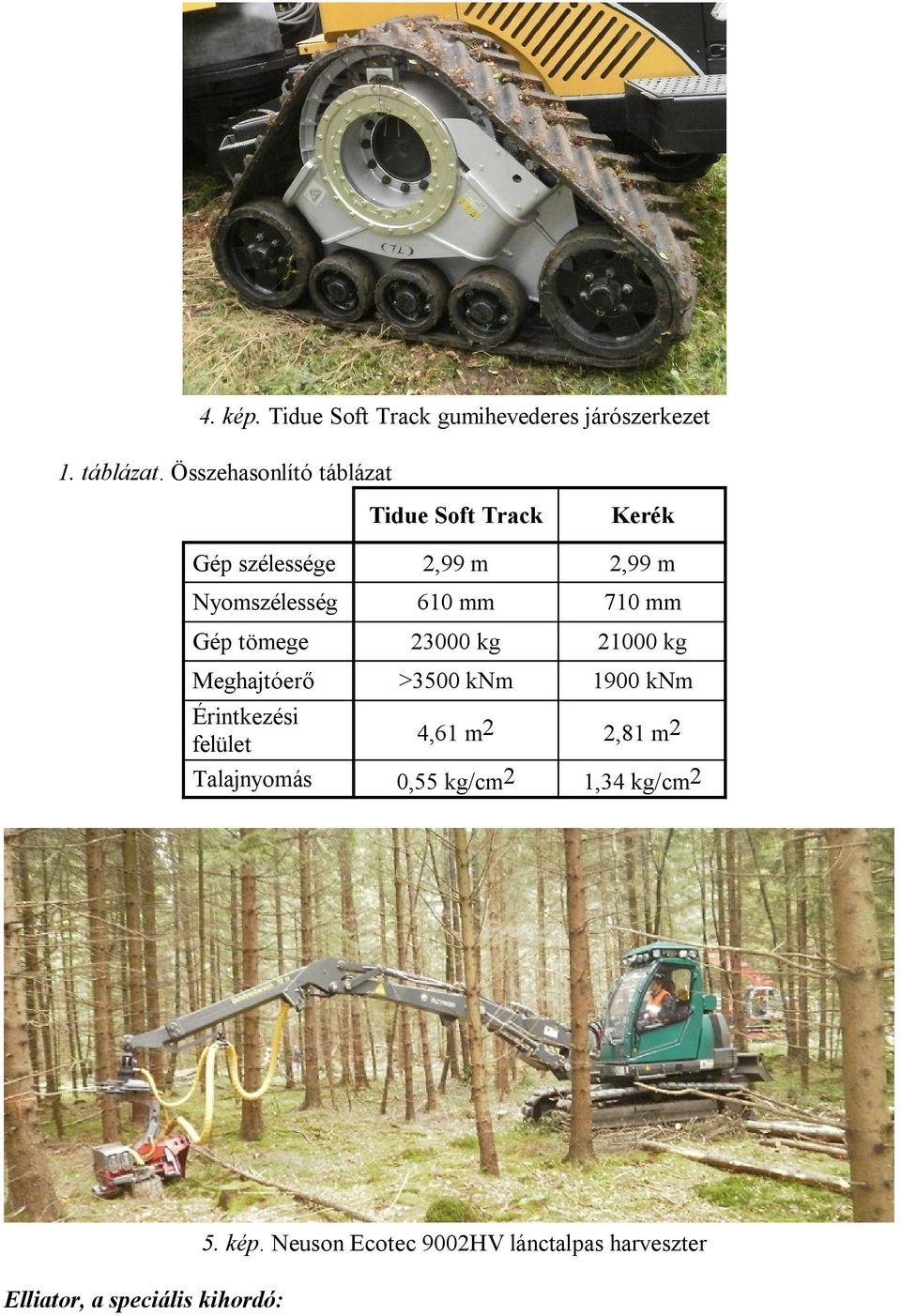

6 4. kép. Tidue Soft Track gumihevederes járószerkezet 1. táblázat. Összehasonlító táblázat Tidue Soft Track Kerék Gép szélessége 2,99 m 2,99 m Nyomszélesség 610 mm 710 mm Gép tömege kg kg Meghajtóerő >3500 knm 1900 knm Érintkezési felület 4,61 m 2 2,81 m 2 Talajnyomás 0,55 kg/cm 2 1,34 kg/cm 2 Elliator, a speciális kihordó: 5. kép. Neuson Ecotec 9002HV lánctalpas harveszter

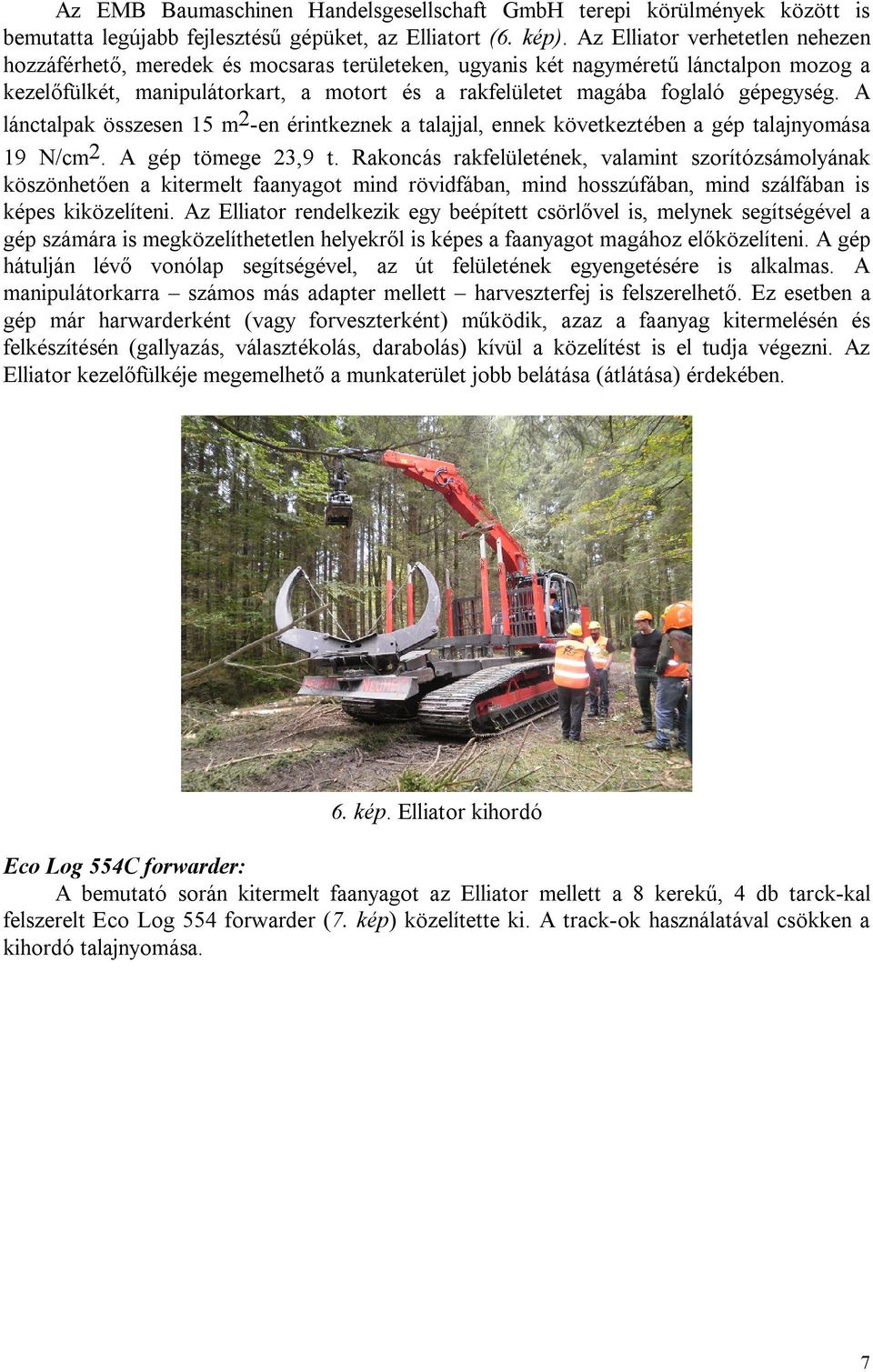

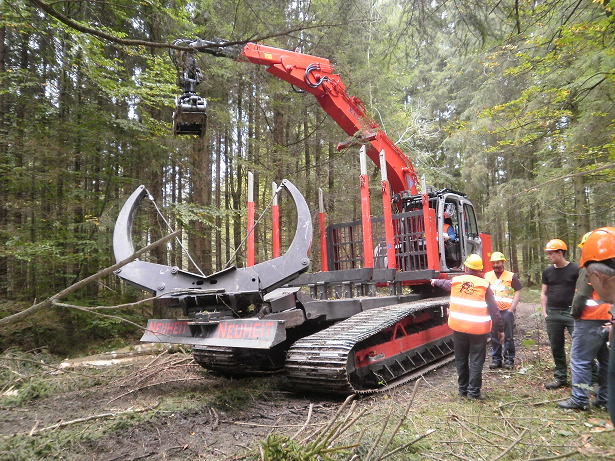

7 Az EMB Baumaschinen Handelsgesellschaft GmbH terepi körülmények között is bemutatta legújabb fejlesztésű gépüket, az Elliatort (6. kép). Az Elliator verhetetlen nehezen hozzáférhető, meredek és mocsaras területeken, ugyanis két nagyméretű lánctalpon mozog a kezelőfülkét, manipulátorkart, a motort és a rakfelületet magába foglaló gépegység. A lánctalpak összesen 15 m 2 -en érintkeznek a talajjal, ennek következtében a gép talajnyomása 19 N/cm 2. A gép tömege 23,9 t. Rakoncás rakfelületének, valamint szorítózsámolyának köszönhetően a kitermelt faanyagot mind rövidfában, mind hosszúfában, mind szálfában is képes kiközelíteni. Az Elliator rendelkezik egy beépített csörlővel is, melynek segítségével a gép számára is megközelíthetetlen helyekről is képes a faanyagot magához előközelíteni. A gép hátulján lévő vonólap segítségével, az út felületének egyengetésére is alkalmas. A manipulátorkarra számos más adapter mellett harveszterfej is felszerelhető. Ez esetben a gép már harwarderként (vagy forveszterként) működik, azaz a faanyag kitermelésén és felkészítésén (gallyazás, választékolás, darabolás) kívül a közelítést is el tudja végezni. Az Elliator kezelőfülkéje megemelhető a munkaterület jobb belátása (átlátása) érdekében. 6. kép. Elliator kihordó Eco Log 554C forwarder: A bemutató során kitermelt faanyagot az Elliator mellett a 8 kerekű, 4 db tarck-kal felszerelt Eco Log 554 forwarder (7. kép) közelítette ki. A track-ok használatával csökken a kihordó talajnyomása. 7

8 Az Eco Log 554C forwarder Technikai adatai: Hossza: mm. Magassága: mm. Szélessége: mm. Hasmagassága: 601 mm. Tömege: kg. Motor típusa: Mercedes Benz Om 904LA. Motor teljesítménye: 129 kw. Tüzelőanyag: dízel. Tüzelőanyag-tartály mérete: 148 l. Hidraulika-tartály mérete: 145 l. 7. kép. Eco Log 554C forwarder 8

9 A terepi bemutatón túl a WFW telephelyén az általuk forgalmazott további új és használt gépeket tekinthettük meg. Gépkezelő-képzés lehetőségeinek bemutatója A telephelyen a gépek használatának begyakorlásához gyakorló pálya is található. A tanpályán a pontos darukezelést és az extrém meredek terepen történő mozgást lehet gyakorolni. A leendő gépkezelők mielőtt a nagyértékű gépekre ülnének tanteremben sajátítják el a gépek kezelését. Itt megismerkedhetnek a harveszterek és processzorok Windows alapú kezelőfelületével, a beállítási lehetőségekkel, a gép konfigurálásával és az üzemszerű használat során felmerülő feladatokkal. A következő lépés a szimulátoros gyakorlás. A szimulátorban már a kezelő ugyanúgy dolgozik mind a valódi gépen, azzal a különbséggel, hogy a környezetet, a fákat nem a gép szélvédőjén keresztül, hanem TV-képernyőn látja. Ugyanakkor ugyanazok a kezelőszervek találhatók meg rajta. DASA4 logisztikai rendszer bemutatója Tanulmányutunk második napján vettünk részt a WFW (Waldburg Forstmaschinen Wolfegg) központjában megtartott továbbképzésen, melynek témája a DASA4 logisztikai rendszer bemutatása volt. A DASA4 egy fahasználati tervezési és ellenőrzési program, melyet a Dasa Control Systems fejlesztett ki, abból a célból, hogy a nehéz és változó körülmények között történő fakitermelések tervezését, ellenőrzését és az adatforgalmat megkönnyítse. A hardver eszközök kialakítása, valamint a szoftver kifejlesztése során a különböző piaci igényekhez történő magas fokú alkalmazkodás volt a cél. A rendszer struktúrája: Az adatáramlás az un CAN Bus segítségével valósul meg. Az adatok tárolása egy mobil Windows- alapú számítógépben (dxpc) történik, melyet a nehéz terepviszonyoknak megfelelően erősített alumínium házzal alakítottak ki (8. kép), és a kezelő munkájának segítésére érintőképernyős monitorral (9. kép) szereltek fel. A képernyőt a számítógéppel egy egységként, de akár 3 méter távolságban is fel lehet szerelni, ha a kabin komfortosabb kialakítása ezt megkívánja (10. kép). A rendszer lehetőségei: A DASA egyik legfontosabb előnye, hogy általa a termelési adatok (fafaj, hosszúság, átmérő, minőség, választék stb.) folyamatosan frissülve naprakészen rendelkezésre állnak, melyeket különböző szempontok szerint csoportosítani lehet és termelési statisztikai vagy elemzési számításokat is elvégez a program. A mért vagy számított mennyiségek a kijelzőn leolvashatóak és szükség szerint tárolhatóak, továbbíthatóak vagy kinyomtathatóak (11. kép). A program segítségével nem csak adatfelvételt és elemzéseket lehet elvégezni, hanem optimalizálásokra, a vevői igények és a termelés összehangolására is lehetőség nyílik (12. kép). Az érték-optimumra való törekvés során a program számítja a maximális árbevételi lehetőségeket és ez alapján történik a választékolás. A prioritási optimalizálás során a rendszer lehetővé teszi, hogy különböző igényeket elégítsen ki a gépkezelő, akár a faanyag hosszúságát vagy átmérőjét megválasztva (13. kép). 9

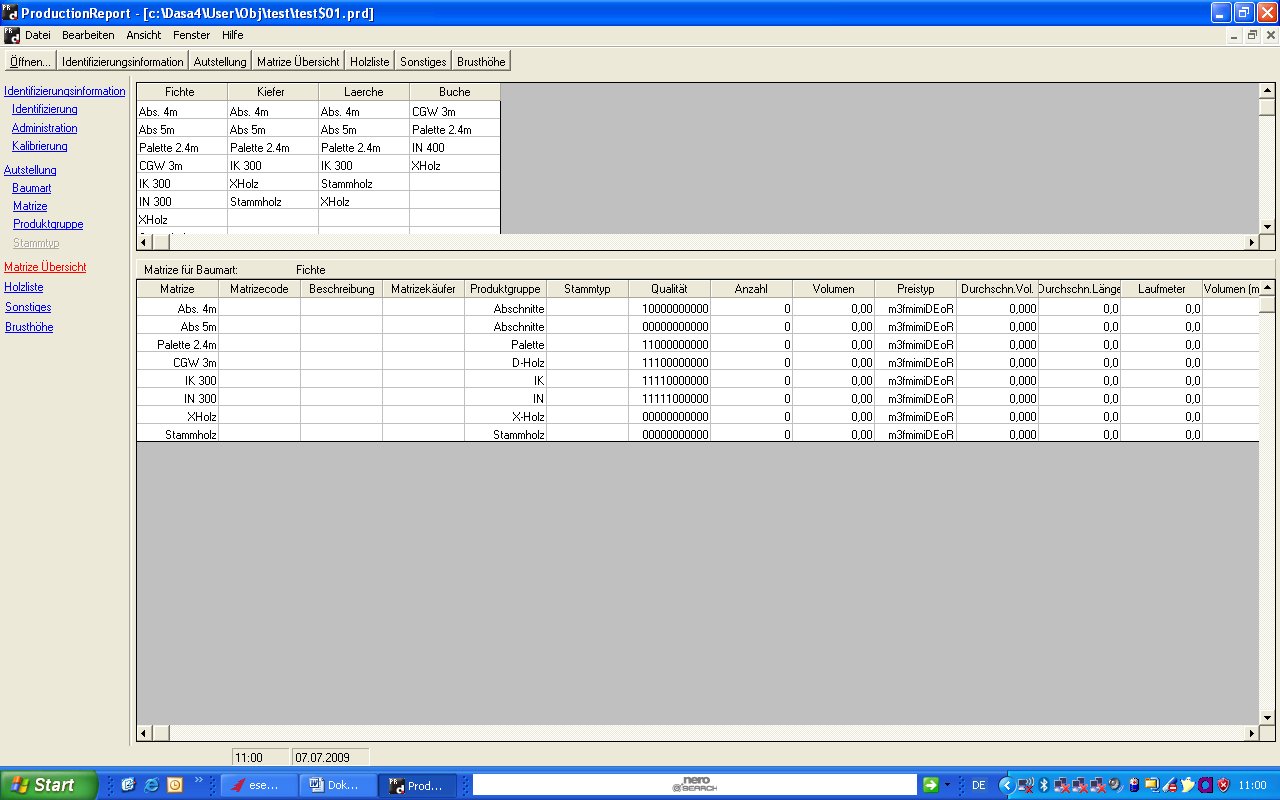

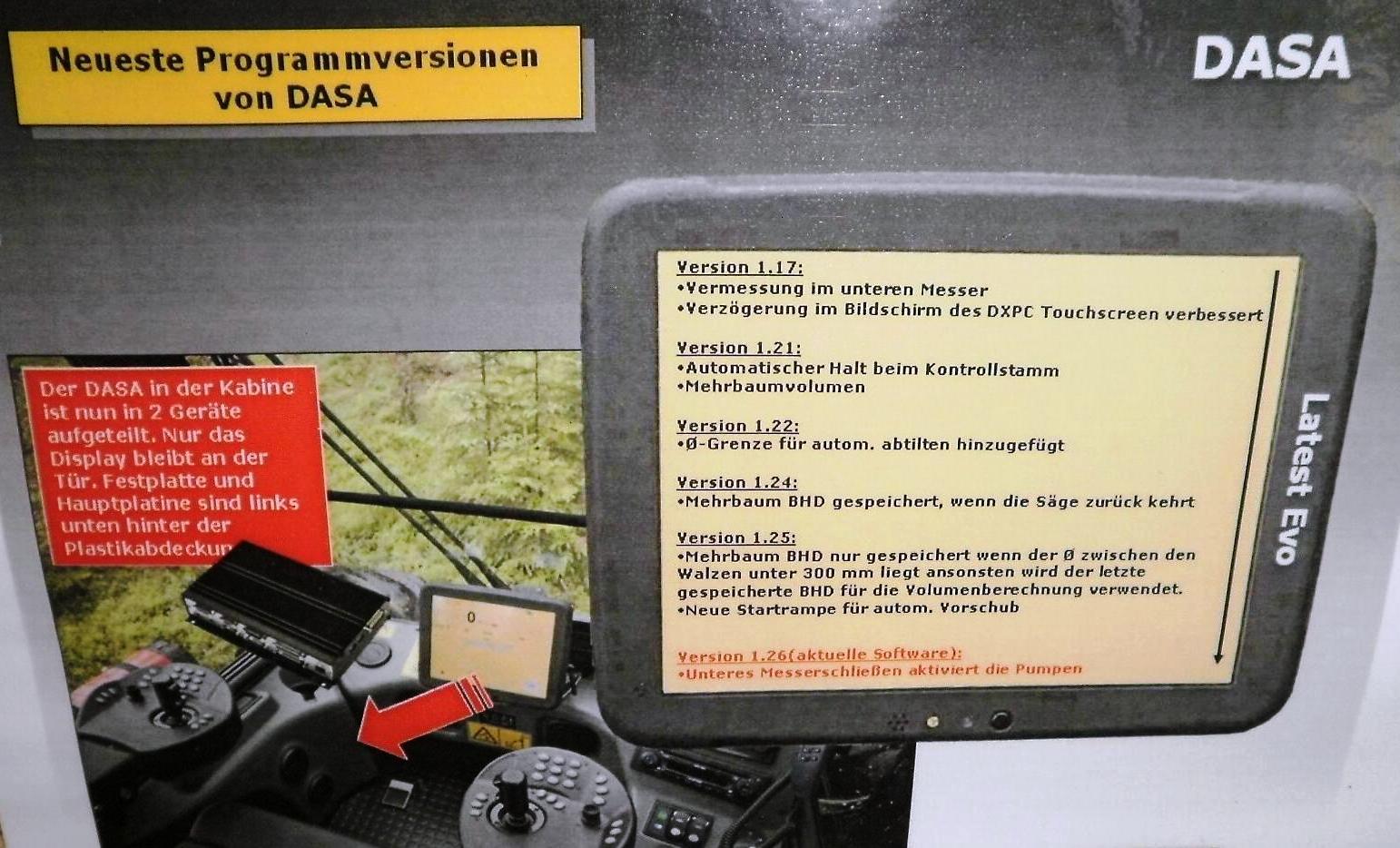

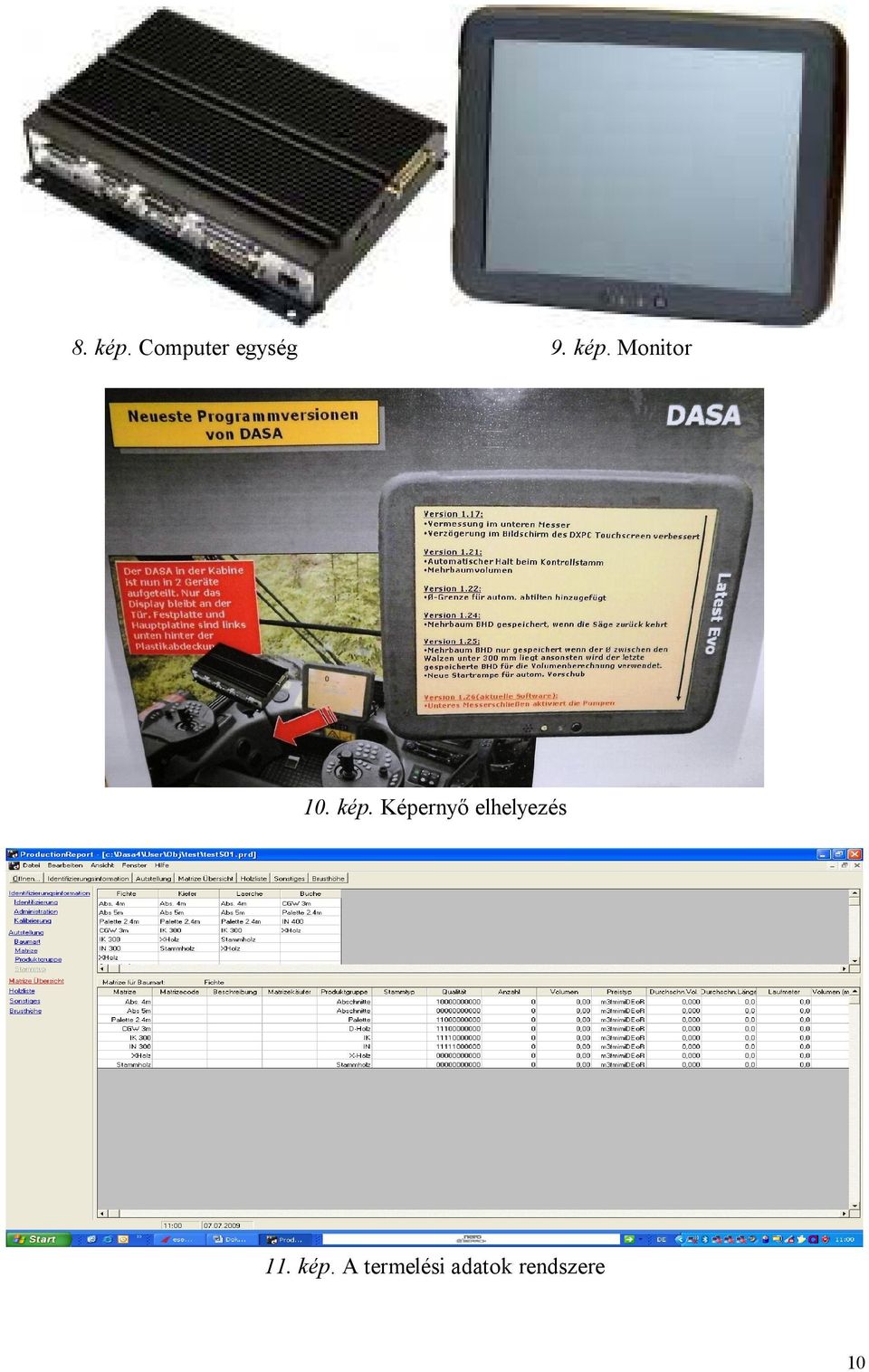

10 8. kép. Computer egység 9. kép. Monitor 10. kép. Képernyő elhelyezés 11. kép. A termelési adatok rendszere 10

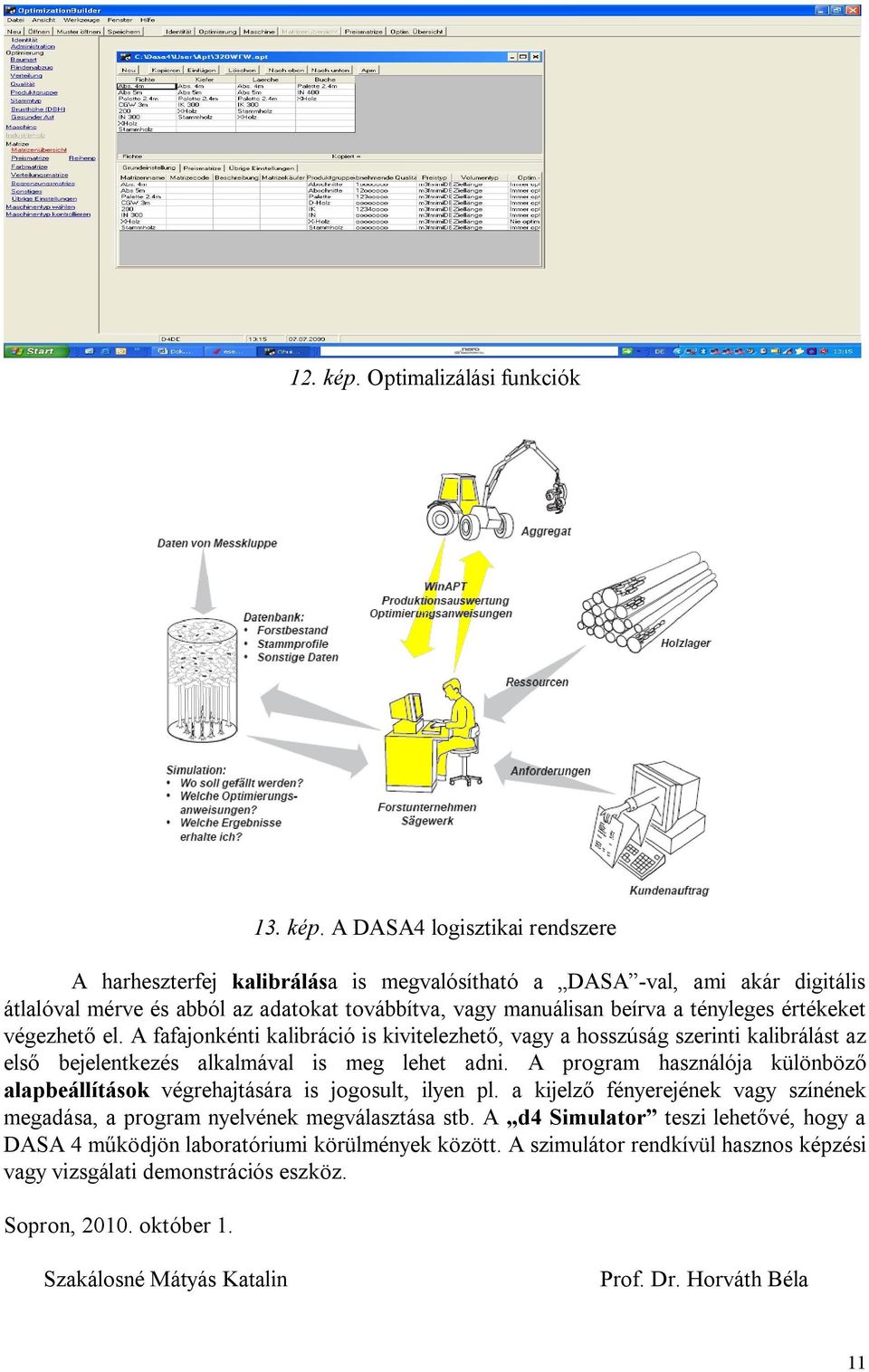

11 12. kép. Optimalizálási funkciók 13. kép. A DASA4 logisztikai rendszere A harheszterfej kalibrálása is megvalósítható a DASA -val, ami akár digitális átlalóval mérve és abból az adatokat továbbítva, vagy manuálisan beírva a tényleges értékeket végezhető el. A fafajonkénti kalibráció is kivitelezhető, vagy a hosszúság szerinti kalibrálást az első bejelentkezés alkalmával is meg lehet adni. A program használója különböző alapbeállítások végrehajtására is jogosult, ilyen pl. a kijelző fényerejének vagy színének megadása, a program nyelvének megválasztása stb. A d4 Simulator teszi lehetővé, hogy a DASA 4 működjön laboratóriumi körülmények között. A szimulátor rendkívül hasznos képzési vagy vizsgálati demonstrációs eszköz. Sopron, október 1. Szakálosné Mátyás Katalin Prof. Dr. Horváth Béla 11

12 Horváth Attila Major Tamás 12
