1 Munkahelyek építészete Előadás TECHNOLÓGIA Logisztika Raktározás, szállítás

2 A TECHNOLÓGA Természetátalakítás A természetben található természetes eloszlású dolgok (ásványok, élő és élettelen dolgok, természeti potenciálok) átalakítása az embert szolgáló (alapvető és a komfortját biztosító) dolgokká. Az átalakítás az valamilyen eljárás, módszer azaz: a technológia alkalmazásával történik. Technológia (technika): 1. Alapanyag (nyers-, félkész-, segédanyagok) 2. Eszköz, gép (technológiai- és segédeszközök) 3. Ismeret 4. Erőforrás (energia, megfelelő munkaerő) Leírásának, bemutatásának célszerű eszköze a folyamatábra, blokkdiagram Technológiai terv

3 technológiai terv (kapcsolási séma, blokkdiagram) (itt hajómalom)

4 technológiai terv (kapcsolási séma, blokkdiagram) (itt szennyvízkezelő)

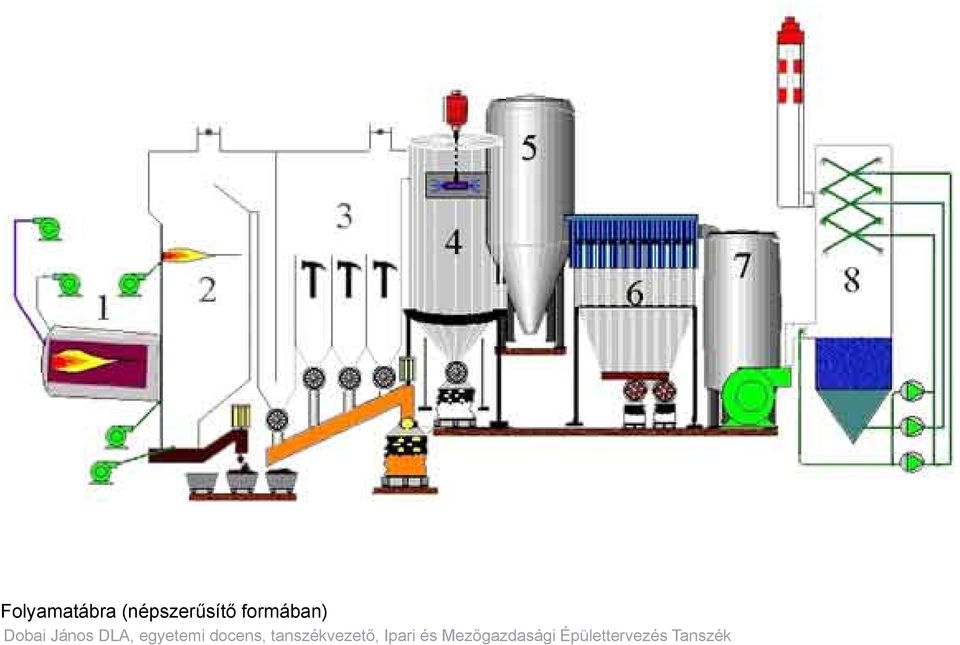

5 Folyamatábra (népszerűsítő formában)

6 Folyamatábra (népszerűsítő formában)

7 Processzor blokkdiagramja

8 Willow Plant, koncepcióterv, USA, Albert Kahn 1940

9 Willow Plant, blokkdiagram, USA, Albert Kahn 1940

10 Wilow Gyártelep (Ford) (Michigan, USA) Albert Kahn, 1940 (25 db B-24 repülőgép/nap, összesen 8800, fő maximális létszám)

11 A TECHNOLÓGA 2. A folyamatok bonyolultak, nem egylépésűek, nem is mindig lineárisak (elágazóak és összetettek) A megszakítások okai: a munkamegosztás a termékek tagoltsága, készültségfoka, technológiai ütemek (pl. tagolt eljárások) eltérő környezeti adottságok, helyek, helyszínek... Mindezek összeszervezését, menedzselését, a technológia működésének környezetét a logisztika biztosítja

12 A LOGISZTIKA logisztika tudományága (logos..., görög: értelem, számítás, ok) -már az ókori hadtudományok is felhasználták -ma már a gazdaság 40% jelenti -interdiszciplináris tudomány építészeti technológiai-épületgépészeti szervezési-matematikai közgazdasági és jogi munkavédelmi környezetvédelmi (katonai-politikai) szempontok 9M elv: a megfelelő információ a megfelelő anyag a megfelelő energia a megfelelő személyek jussanak el a megfelelő mennyiségben a megfelelő minőségben a megfelelő időpontban a megfelelő helyre a megfelelő költséggel.

13 A logisztika legfőbb területei (a technológia kiszolgálásához): beszerzés, alapanyag ellátás csomagolás elosztási, áruterítési kommunikáció készletgazdálkodás és irányítás szállítás és forgalom előrejelzés anyagmozgatás raktározás rendelés feldolgozás és kommunikáció informatikai háttér üzem és raktárelhelyezés > célszerű beépítés visszáru kezelés vevőszolgálati szintek selejtezés

14 Szállítás, anyagmozgatás Felosztás, osztályozás: kötött és kötetlen pályás munkaterületen belül, munkaterületen kívül általános célú, speciális eszközök

15 A szállítás építészeti összefüggései 1. Épületen belüli szállítás Szabadpályás eszköz Targonca 2D (3D) méretei: szállítandó anyag, emelési magasság, kézi, és egyéb hajtású folyosóméretek, kapuméretek Targonca töltő (akkutöltő) Kötöttpályás eszközök Felvonó Daru 1 D beépített berendezés kötött geometria (adott térben 3D) beépített berendezés is számtalan változata van: híddaru, bakdaru, oszlopdaru kötött geometria, biztonsági kérdések Szalagok, csúszdák, görgők, konveyorok, szerelősorok (Ford T 1913) kötött geometria Csővezetékek (folyadékok, gázok (szilárd anyagok) szállítására

16 A szállítás építészeti összefüggései 2. Épületek, üzemek, telephelyek, vagy nagy távolságok között Szabadpályás szállítóeszközök Közúti szállítóeszközök Teherautó (nyerges kamion), mérete 15/2,4/4, űrszelvény:4,5 m Pótkocsis teherautó, mérete 18/2,5/4, fordulókör 20 m átmérőjű Rakodórámpa:1,1-1,3 m kiegyenlítő, autóra szerelt emelő, Fordulók, rakodóhelyek Y, delta, hurok hátulról, oldalról, előtető Hajók, légi szállítás változatos, nagyméretű eszközök, geometria! Kötöttpályás szállítóeszközök Vasút: Kötöttpályás szállítóeszköz, különféle tehervagonok kötött geometria: nyomtáv 1435 mm, űrszelvény, ívek, kitérők, felülépítés Vezetékrendszerek különféle halmazállapotú anyagok szállítására Szállítószalagok, kötélpályák... kötött geometria!

17 elemi szállítóeszköz: kubikos talicska

18 kézikocsi és villás targonca

19 személykiséretű villástargonca

20 Felvonó (Otis 1857) fülke (szekrény) rajta 1 (2) ajtó akna benne minden szinten 1 (2) ajtó süllyeszték aknafej-túlfutás hajtás gépház nélkül, az aknában van, külön gépház elektromos, hidraulikus

21 ipari felvonó rakodólapok szállítása

22 portáldaru (bakdaru) a terepen (padlón) fekvő sínen mozog

23 híddaru: csarnokra, vagy szerkezetre magasan elhelyezett sínen mozog statikai kérdések: súly ami az épület szerkezeteire adódik fékerők hossz- és keresztirányban építészeti kérdések: méretek: fizikai méret, működési hely kezelési-karbantartási hely munkavédelem

24 Híddaru a XIX-XX. szd. fordulóján

25 Korszerű híddaru

26 3D-s mozgási lehetőség

27 futómacska (flaschenzug)

28 futómacska építődarun

29 forgódaru (elforduló futómacskapálya)

30 kábeldaru két pilon között, de létezik 3 pont közötti is

31 görgős pálya (szabadonfutó, hajtott)

32 spirális (görgős) pálya >szintkülönbség, technológiai pufferelés

33 konveyor: sínrendszeren összekapcsolt kis kocsik

34 Autó összeszerelő sor (karosszéria elemeinek összehegesztése: 60-as évek)

35 Autó összeszerelő sor (karosszéria elemeinek robotizált összehegesztése: 2010)

36 csővezetékhálózat: kötött szállítási rendszer a technológiai folyamatok között

37 tartályos kamionok: kötetlen (közúti) szállítás folyadék vagy ömlesztett áru számára

38 kamion és targonca (papírhulladék)

39 A szállítóeszközök mozgásának helyigénye folyosószélességek, kapuk

40 vasúti szállítás: konténerek

41 vasúti szállítás

42 vasúti közlekedés: nagyon kötött geometria pályatengely, kitérők, ívek, lejtés

43

44 légi szállítás (az Airbus törzselemeit két európai országban lévő gyár között)

45 üzemanyag szállítás uszályon (eubárka)

46 konténerszállító óceánjáró

47 Raktározás Tárolás, állagóvás, készletezés (technológiai ütemek közötti pufferelés is) A termék típusától függő megoldások: Szilárd halmazállapot: darabárú, ömlesztett árú (szinte folyadékként viselkedő szilárd anyagok pl. porok, szemcsés a.) padozatos raktárak síkpadlós, síkpadlós támfalas különféle silók, bunkerek polcos raktárak különféle állványrendszerek (targonca) automatizált raktárak Folyékony halmazállapot: különféle tartályok (például álló- és fekvőtartályok), medencék Légnemű anyagok, gázok: különféle tartályok

48 :-) 51-es Hangár, Nevada USA, Padozatos raktár, darabárú raktározásra

49 Padozatos raktár, darabárú raktározásra

50 Támfalas, padozatos raktár, ömlesztett árú (gabona) raktározására

51 Fémsiló, ömlesztett árú (gabona) raktározására. Építés közben

52 Raktártelep nagy mennyiségű, gabona raktározására

53 Tartályok folyadékok tárolására

54 Tartályok, technológiai eszközök egy olajfinomítóban

55 Olajtároló telephely a Közel-keleten

56 Gáztartályok

57 Gáztartályok nagy nyomáson

58 Darabárú raktározás (és szállítás) elterjedt módja egységrakomány EUR méret 80/120/14,4 cm Ipari EUR3 100/120/14,4 de 200/120 és 200/125 cm méret is lehetséges

59 rácsbox ömlesztett alkatrészek számára

60 magasraktár: automata vagy gépesített felrakás

61 magasraktár: automata vagy gépesített felrakás

62 Felrakógépes magasraktár

63 görgős állvány

64 személykiséretű targonca

65 Konténer (időjárás álló doboz) Fontos eszköze a szállításnak 1780 előtt is, kisebb fa, különböző méretek, angliai csatornákon szénszállításra, korai vasutakon, később vas, egyre nagyobb körben, döntő lökést a 30-as évek motorizációja jelenti USA A következő nagy lépés a II. Vh. A nem ömlesztett áruk 90 %-a utazik konténerben 18 millió darab évente 200 millió utat tesz meg. A konténerek 26 %-a Kínából indul. Könnyű váltás a szállítóeszközök között: hajó-vasút-közút Áthidalja a különböző nyomtávok közötti különbséget Zárt, biztonságos DE! Munkanélküliséget teremt? A vasat is kell szállítani! További költség Biztonsági kockázat! Bezárt nem ellenőrzött dolog utazik. Üres konténerek helyfoglalása Elveszett konténerek évente darab

66 Mai konténerek: a normál ISO konténer 40 12,19/2,44/2,6 m max. összes súly kg 20 6,06/2,44/2,6 m max. összes súly kg egyéb konténerek: egyén célra: 10 tartályok hűtőkonténerek alacsony (félmagas, felül nyitott) irodák, raktárak WC-k, öltözők stb.

67 20 konténer+konténeremelő targonca (30t)

68 20 konténerek+konténerrakodó bakdaru

69 40 konténer+konténerrakodó bakdaru (34t)

70 Köszönöm a figyelmet.
