1 22 hüvelykes TFT LCD monitor Hi sorozat HASZNÁLATI UTASÍTÁS

2 A monitor üzemeltetése elott kérjük, alaposan olvassa el a használati utasítást. Mint referenciaanyagot, a kézikönyvet gondosan orizze meg. A B osztályba sorolható rádiófrekvenciás interferenciára vonatkozó FCC nyilatkozat. A tesztek során bebizonyosodott, hogy a készülék rádiófrekvenciás interferenciája nem lépi túl a B osztályhoz tartozó digitális készülékek megengedett határértékeit, valamint a készülék eleget tesz az FCC 15. részében foglalt eloírásoknak. Ezen határértékek meghatározása révén elkerülheto a készülék más háztartási készülékekkel való káros rádiófrekvenciás interferenciája. Ez a készülék rádiófrekvenciás energiát hoz létre, azt használja és sugározza, tehát amennyiben felszerelése és alkalmazása nem az utasításoknak megfeleloen történik, káros interferenciák forrása lehet, melyek árthatnak a rádiókommunikációs készülékeknek. Ennek ellenére, bizonyos készülékek ki lehetnek téve az interferenciának. Amennyiben ez a készülék káros hatással lenne a tévé- és rádióvevore, az interferencia elkerülése érdekében a felhasználó a következo intézkedéseket teheti: Áthelyezheti az antennát. Növelheti a távolságot a felszerelés és a vevo között. A készüléket egy más kimenethez csatlakoztathassa, mely nem azonos azzal az áramkörrel, amelyhez a vevo van csatlakoztatva. Segítségért forduljon a forgalmazóhoz vagy egy tapasztalt rádió/tv szerelohöz. A készülék eleget tesz az FCC 15. részében foglalt eloírásoknak. A készülék muködtetése a következo feltételek között kell történjen: (1) a készülék nem okozhat ártalmas interferenciákat? és (2) a készüléknek bármilyen jellegu interferenciát el kell viselnie, beleértve azon nem kívánt interferenciákat is, melyek a készülék nem megfelelo muködését okozzák. KANADA Ez a B osztályban sorolható készülék eleget tesz azon kanadai szabályzatoknak, melyek az interferenciát okozó készülékekre vonatkoznak. Ez a készülék eleget tesz az Elektromágneses Kompatibilitásra vonatkozó 89/336/ EEC EMC direktívának, valamint az Alacsony Feszültségre vonatkozó 73/23/EEC és 93/68/EEC direktívának. A fali csatlakozóaljzat a készülék közelében kell elhelyezkedjen, és hozzáférheto kell legyen. 2

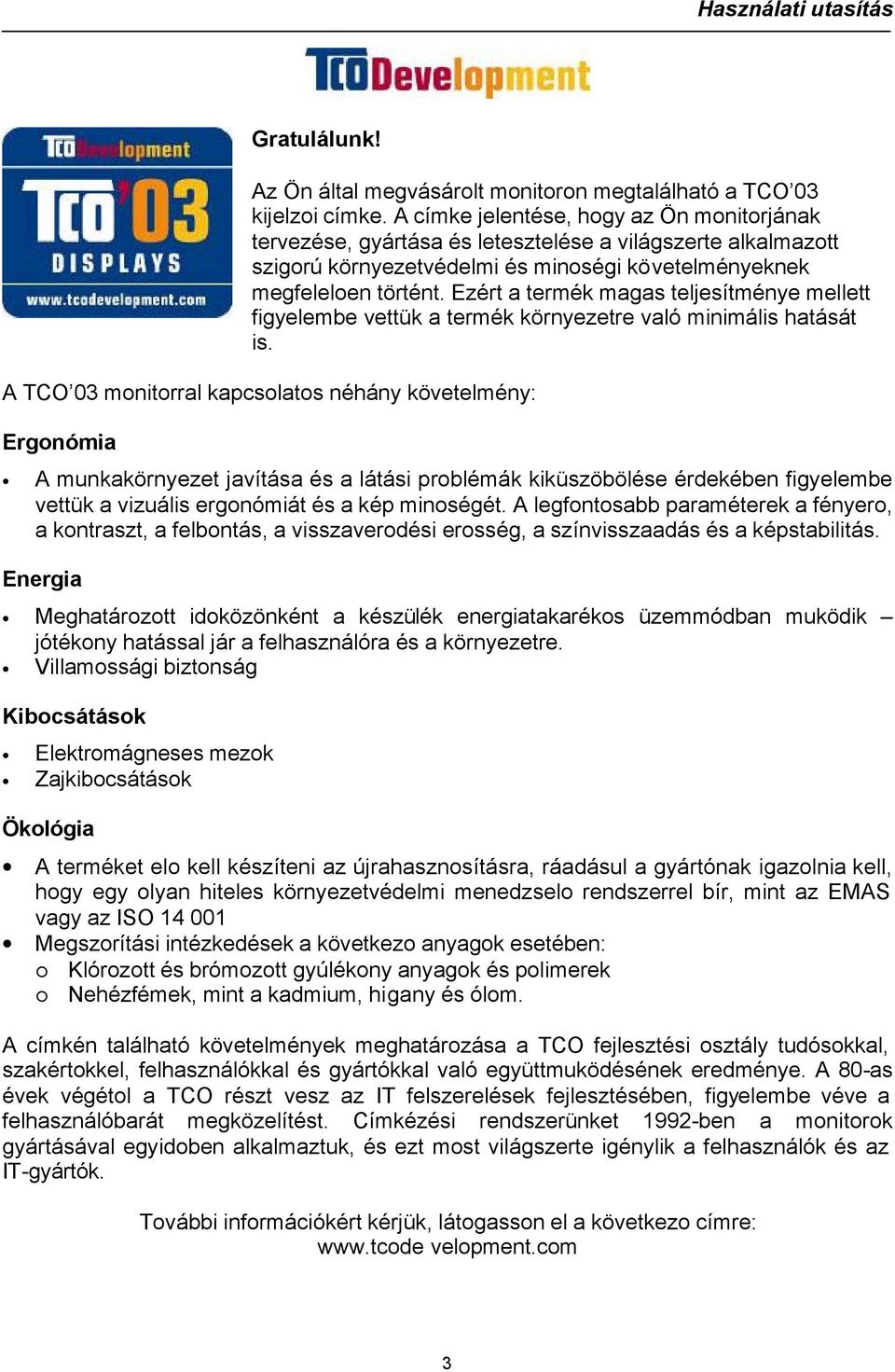

3 Gratulálunk! Az Ön által megvásárolt monitoron megtalálható a TCO 03 kijelzoi címke. A címke jelentése, hogy az Ön monitorjának tervezése, gyártása és letesztelése a világszerte alkalmazott szigorú környezetvédelmi és minoségi követelményeknek megfeleloen történt. Ezért a termék magas teljesítménye mellett figyelembe vettük a termék környezetre való minimális hatását is. A TCO 03 monitorral kapcsolatos néhány követelmény: Ergonómia A munkakörnyezet javítása és a látási problémák kiküszöbölése érdekében figyelembe vettük a vizuális ergonómiát és a kép minoségét. A legfontosabb paraméterek a fényero, a kontraszt, a felbontás, a visszaverodési erosség, a színvisszaadás és a képstabilitás. Energia Meghatározott idoközönként a készülék energiatakarékos üzemmódban muködik jótékony hatással jár a felhasználóra és a környezetre. Villamossági biztonság Kibocsátások Elektromágneses mezok Zajkibocsátások Ökológia A terméket elo kell készíteni az újrahasznosításra, ráadásul a gyártónak igazolnia kell, hogy egy olyan hiteles környezetvédelmi menedzselo rendszerrel bír, mint az EMAS vagy az ISO Megszorítási intézkedések a következo anyagok esetében: Klórozott és brómozott gyúlékony anyagok és polimerek Nehézfémek, mint a kadmium, higany és ólom. A címkén található követelmények meghatározása a TCO fejlesztési osztály tudósokkal, szakértokkel, felhasználókkal és gyártókkal való együttmuködésének eredménye. A 80-as évek végétol a TCO részt vesz az IT felszerelések fejlesztésében, figyelembe véve a felhasználóbarát megközelítést. Címkézési rendszerünket 1992-ben a monitorok gyártásával egyidoben alkalmaztuk, és ezt most világszerte igénylik a felhasználók és az IT-gyártók. További információkért kérjük, látogasson el a következo címre: velopment.com 3

4 Újrahasznosítással kapcsolatos információk Mi, a HannStar Display Corp. foglalkozunk a környezetvédelmi stratégiával és hisszük azt, hogy az ipari készülékek megfelelo kezelése és újrahasznosítása révén mindvégig egy egészségesebb földgömböt biztosíthatunk. Ezek a készülékek újrahasznosítható anyagokat tartalmaznak, melyek egy új márkanév alatt újrahasznosíthatóak és integrálhatóak. Ezzel ellentétben, más anyagok veszélyesnek és mérgezonek minosíthetoek. Nyomatékosan ajánljuk, hogy a termék újrahasznosítása érdekében látogasson el a következo címre: Egyesült Államok : Ázsia : Európa : Írország Társaság : McGrath Environmental Consultants Ltd. Kapcsolatot tartó személy : Ms. McGrath Clodagh Address: 20 Lower John Street, Cork, Ireland. Tel : Fax : Norvégia : Társaság : Bergfald & Co as Kapcsolatot tartó személy : Mr. Solevåg Øystein Address : Solavågsvegen 90, EIDSNES, NORWAY,Post Code : N-6037 Tel : Fax : Web Site : Egyesült Királyság : Társaság : ARENA Network Kapcsolatot tartó személy: Dr. Tillotson Allen Address : Bank Buildings Treforest Estate, Pontypridd, Rhondda Cynon Taff, Kindom Post Code : CF37 5UR Tel : Fax : Web Site : 4

5 TARTALOMJEGYZÉK BIZTONSÁGI UTASÍTÁS...6 ÓVATOSSÁG...6 SPECIÁLIS UTASÍTÁSOK AZ LCD MONITOROKHOZ...7 A MONITOR ÜZEMELTETÉSE ELOTT...8 FEATURES...8 A CSOMAG TARTALMÁNAK ELLENORZÉSE...8 FELSZERELÉSI UTASÍTÁSOK...9 ÁRAMELLÁTÁS...9 KAPCSOLÓGOMBOK ÉS CSATLAKOZÓK...10 A LÁTÓSZÖG BEÁLLÍTÁSA...11 üzemeltetési utasítások...12 ÁLTALÁNOS UTASÍTÁSOK...12 AZ ELSO MUSZERFALON TALÁLHATÓ GOMBOK...13 BEÁLLÍTÁSOK ELVÉGZÉSE...14 AUTOMATIKUS KONFIGURÁLÁS...18 MUSZAKI TÁMOGATÁS (GYAKRAN FELTETT KÉRDÉSEK)...19 KÉRDÉSEK ÉS VÁLASZOK ÁLTALÁNOS MEGHIBÁSODÁSOK ESETÉBEN...19 HIBAJELZÉSEK ÉS LEHETSÉGES ZAVAROK...21 KIEGÉSZÍTÉS...22 MUSZAKI LEÍRÁS

6 BIZTONSÁGI UTASÍTÁS 1. Azok az átalakítások és módosítások, amelyek a megfelelosségrol felelo rész jóváhagyása nélkül történnek, érvényteleníthetik a felhasználó azon jogát, hogy üzemeltethesse a készüléket. 2. Csak olyan, címkével ellátott csatlakozó kábeleket és hálózati kábeleket lehet használni, melyek megfelelnek a kisugárzás határértékeit eloíró rendeleteknek. 3. A gyártó nem felel azokért a TV vagy rádió interferenciákért, melyek a készülék nem engedélyezett átalakításának eredményei. A felhasználó kötelessége az interferencia csökkentése. FIGYELMEZTETÉS: Tuz vagy az áramütés elkerülése érdekében a monitort ne tegye ki az eso vagy a nedvesség hatásának. A monitor belsejében nagyfeszültség található. Ne nyissa ki a monitor dobozát. A javítás kizárólag szakképzett személy hatáskörébe tartozik. ÓVATOSSÁG A monitort ne használja víz mellett-pl. fürdokád, mosdótál, konyhai mosogató, úszómedence- vagy nedves helyiségekben. A monitort ne helyezze ingadozó kocsira, állványra vagy asztalra. Ha a monitor leesik, személyek sérülhetnek meg, esetleg a készülék megrongálódhat. Csak gyártó által vagy a termékkel együtt szállított tartót használja, és a gyártó által javasolt szállítóeszközzel szállítsa. Amennyiben a monitort falhoz vagy polchoz szereli, használja a gyártó által elfogadott felszerelési készletet, és tartsa be a felszerelésre vonatkozó utasításokat. A doboz hátán található bemetszések és nyílások a szellozést biztosítják. A monitor megfelelo üzemelésének biztosításáért óvja a túlmelegedéstol és bizonyosodjon meg arról, hogy a nyílások nincsenek elzárva vagy letakarva. A monitort ne helyezze ágyra, kanapéra, pokrócra vagy hasonló felületre. A monitort ne helyezze futotest vagy hoforrás közelébe. A monitort ne helyezze szekrénybe, ahol nincs biztosítva a megfelelo szellozés. A monitort a címkén feltüntetett feszültségen kell üzemeltetni. Amennyiben nincs meggyozodve a feszültség típusától, keresse fel a forgalmazót vagy az áramellátó céget. Vihar és villámlás esetén, vagy amennyiben hosszabb ideig nem használja, a készüléket húzza ki. Így a monitort megóvhassa az áramlökéseknek tulajdonítható megrongálódástól. Ne terhelje túl a tápkábeleket és hosszabbító kábeleket. A túlterhelés tüzet vagy áramütést okozhat. Soha ne dugjon be tárgyakat a monitor dobozán található csatlakozóba. Ez rövidzárlatot okozhat, ami tüzet és áramütést okozhat. Ne öntsön folyadékokat a monitorra. Soha ne próbálja önerobol megjavítani a monitort, a fedolapok felnyitása vagy eltávolítása a nagyfeszültség miatt halálos kimenetelu következményekkel járhat. Az összes javítást szakember kell végezze. A megfelelo üzemelés biztosításáért, a monitort kizárólag UL jelölésu számítógépekkel alkalmazza, melyek dugaszaljzatai megfeleloen vannak konfigurálva, a V AC, min. 5A tartományon belül. A fali csatlakozóaljzat a készülék közelében kell elhelyezkedjen, és hozzáférheto kell legyen. 6

7 SPECIÁLIS UTASÍTÁSOK AZ LCD MONITOROKHOZ A következo tünetek elofordulhatnak az LCD monitornál, de ezek nem jelentenek problémát. A fluoreszkáló fény természete miatt az elso használatkor a képernyo vibrálhat. A hálózati kapcsolótól kapcsolja ki, és ezt követoen kapcsolja be, hogy a vibrálás szunjön meg. A képernyon egy egyenlotlen fényesség jelenhet meg, a használt háttérmintától függoen. Az LCD képernyo effektíven %-ban képpontokkal van takarva. A képernyohiba alig 0. 01%, ami annak tulajdonítható, hogy egy képpont hiányzik, esetleg egy képpont mindig kigyúlva marad. Az LCD képernyo természeténél fogva a képváltást követoen fennmaradhat egy utókép, ha egy bizonyos kép órákig kijelzésre kerül. Ebben az esetben, ha képváltás történik vagy a monitor több órára lekapcsolódik, a kijelzés minosége lassan megjavul. Amennyiben a képernyo hirtelen szabálytalanul villogni kezd, vagy ha a hátsó megvilágítás kigyengül, javítás céljából forduljon a forgalmazóhoz vagy keressen fel egy szervizközpontot. Ne próbálja önerobol megjavítani a monitort. 7

8 Használati utasítás A MONITOR ÜZEMELTETÉSE ELOTT FEATURES 22 TFT színes LCD Monitor Éles, tiszta kijelzés Windows alatt Javasolt felbontások: 1680 X EPA ENERGY STAR Ergonómikus kivitelezés Tértakarékos, kompakt kivitelezés A CSOMAG TARTALMÁNAK ELLENORZÉSE A csomag a következo elemeket kell tartalmazza: LCD Monitor (Csak megtekintés céljából, a valós jellemzok függnek a kiválasztott modelltol) Képernyo Alap Kábelek és használati utasítás Tápkábel VGA kábel Használati utasítás Garancialevél 8 Audio kábel

9 FELSZERELÉSI UTASÍTÁSOK Felszerelés Eltávolítás FELSZERELÉS: 1. Ábra Az alap felszerelése és eltávolítása 1. A monitort igazítsa az alapban található nyíláshoz. 2. Vegye figyelembe, hogy az alap hosszabb része elore kell álljon. 3. A monitort helyezze az alapba. Egy tisztán hallható kattanás jelzi, hogy az alap megfeleloen csatlakozódik. 4. Ellenorizze, hogy a monitor megfeleloen rögzül az alaphoz-figyelmesen ellenorizze az alap alsó részét, és gyozodjön meg arról, hogy a kapcsok teljesen beilleszkedtek az alapba. ELTÁVOLÍTÁS: 1. Forgassa el a monitort, hogy ez fejjel lefelé álljon. 2. Nyomja meg a két kapcsot, amelyek rögzítik a monitort. 3. Finoman nyomja le és tartsa lenyomva a két kapcsot, miközben eltávolíthassa az alapot a monitorról. ÁRAMELLÁTÁS ÁRAMFORRÁS: 1. Bizonyosodjon meg arról, hogy a megfelelo tápkábelt használja. 2. Ez az LCD monitor egy belso egyetemes áramellátással rendelkezik, mely biztosítja a monitor üzemeltetését mindkét feszültségi tartományon belül: 100/120V AC vagy 220/240V AC (felhasználói részrol nem szükséges más beállítás.) 3. Az AC-tápkábel egyik végét csatlakoztassa az LCD monitor AC bemenethez, a másikat a fali csatlakozóaljzathoz. 9

10 KAPCSOLÓGOMBOK ÉS CSATLAKOZÓK KÁBELEK CSATLAKOZÁSA: Az alábbi eljárások elkezdése elott kapcsolja ki a számítógépet. 1. A 15 csatlakozólábas D-Sub kábelt csatlakoztassa a monitor hátsó részén található csatlakozóhoz, a másik végét a számítógép D-Sub csatlakozóhoz. 2. A DVI-D kábel egyik végét (kettos bemenet-opcionális) csatlakoztassa a monitor hátsó részén található csatlakozóhoz, a másik végét a számítógép DVI-D csatlakozóhoz. 3. Az audio kábel egyik végét csatlakoztassa a monitor audio bemenetéhez, a másik végét a számítógép audio kimenetéhez (zöld csatlakozó). 4. Az AC tápkábel egyik végét csatlakoztassa az LCD monitor AC bemeneti csatlakozóhoz, a másik végét a fali csatlakozóaljzathoz. 5. Kapcsolja be a monitort és a számítógépet. 2. Ábra Kábelek csatlakozása 1. AC tápbemenet 2. DVI-D bemenet (opcionális) 3. VGA bemenet 4. Audio bemenet 10

11 A LÁTÓSZÖG BEÁLLÍTÁSA Az optimális megjelenítés érdekében, eloször a tekintet merolegesen kell essen a képernyore, és csak ezt követoen állítsuk be a szöget. A monitor szögének beállításakor az alapot erosen meg kell tartani, hogy a monitor nehogy felboruljon. A monitort -5 foktól 20 fokig lehet állítani.. 3. Ábra A monitor szöge FIGYELMEZTETÉSEK: A szög módosításakor tilos az LCD képernyo megérintése. Megrongálódhat vagy megrepedhet a képernyo. A kezeket vagy az ujjakat nem szabad a csuklópántok közelébe helyezni, mivel ezek becsípodhetnek. 11

12 ÜZEMELTETÉSI UTASÍTÁSOK ÁLTALÁNOS UTASÍTÁSOK A monitor ki- vagy bekapcsolásához nyomja meg a Ki-/Bekapcsoló gombot. A többi kapcsológomb a monitor elso muszerfalán található (lásd a 4. Ábrát). Ezen beállítások módosításával a kép kedv szerint állítható be. A tápkábel csatlakozva kell legyen. A monitor jelkábelét csatlakoztassa a VGA kártyához. A monitor bekapcsolásához nyomja meg a Ki-/ Bekapcsoló gombot. A feszültségkijelzo körte kigyúl. KÜLSO KAPCSOLÓGOMBOK: 4. Ábra Külso kapcsológombok 1. Menu / Enter 2. Önbeállító gomb 3. Hangero < 4. Hangero > 5. Ki-/Bekapcsoló gomb 6. Feszültségkijelzo körte 12

13 AZ ELSO MUSZERFALON TALÁLHATÓ GOMBOK Ki-/Bekapcsoló gomb: A monitor ki- és bekapcsolásához nyomja meg a Ki-/Bekapcsoló gombot. Ki-/Bekapcsoló gomb: Zöld Bekapcsolva. Narancssárga Kikapcsolva. MENU / ENTER: 1. Aktiválja az OSD menüt vagy a beállítási funkciókat és jóváhagy, vagy 2. Kilépés az OSD menübol, ha a hangero szabályozó az OSD menüben aktiválva van. Hangero < >: 1. Aktiválja a hangero-szabályozót, ha az OSD ki van kapcsolva. 2. Elosegíti a navigálást a beállítási ikonok között, ha az OSD ki van kapcsolva, vagy beállít egy muködésben lévo funkciót. Önbeállító gomb: Ha az OSD menü ki van kapcsolva, nyomja meg ezt a gombot, hogy aktiválhassa az önbeállító funkciót. (Az önbeállító funkció segítségével optimizálható a H-pozíció, a V-pozíció, az óra és a fókusz.) FIGYELMEZTETÉSEK: A monitort ne szerelje fel olyan hoforrások mellé, mint radiátorok vagy szellozteto berendezések, vagy olyan helyeken, ahol ez ki van téve a napsugár, a por, a rezgések vagy a rázkódások hatásainak. Orizze meg a monitor eredeti dobozát és a csomagolásra használt anyagokat, mivel szállítása esetén szüksége lehet ezekre. A maximális megóvás érdekében, a monitort ugyanúgy helyezze vissza dobozában, amint ez gyárilag el volt helyezve. Hogy a monitor mindig újnak tunjön, rendszeresen tisztítsa egy puha ronggyal. A makacs foltok egy gyenge tisztítószer-oldattal megnedvesített ronggyal távolíthatóak el. Soha ne használjon eros oldószereket, benzint vagy súrolószereket mivel ezek tönkretehetik a monitor dobozát. Elovigyázatosságból a tisztítás elott a tápkábel csatlakozódugóját húzza ki a csatlakozóaljzatból. 13

14 BEÁLLÍTÁSOK ELVÉGZÉSE OSD Diagram OSD Leírás Fényesség beállítása: Válassza ki a? Brightness? (Fényesség) opciót? Main Menu? (Fo Menü). Táplálja be az opciót és állítsa be a szintet. Kontraszt beállítása: Válassza ki a? Contrast? (Kontraszt) opciót? Main Menu? (Fo Menü). Táplálja be az opciót és állítsa be a szintet. A kép pozíciójának és minoségnek beállítása: Válassza ki a? Image Setting? (Képbeállítás) opciót? Main Menu? (Fo Menü), és ezt követoen táplálja be az opciót. Horizontális pozíció beállítása: Válassza ki a? H-position? (H-pozíció) opciót és mozgassa a képet balra vagy jobbra. Táplálja be az opciót és állítsa be a szintet. Vertikális pozíció beállítása: Válassza ki a? V-position? (V-pozíció) opciót és mozgassa a képet fel vagy le. Táplálja be az opciót és állítsa be a szintet. 14

15 OSD Diagram OSD Leírás Óra beállítása: Válassza ki a? Clock Adjustment? (Óra Beállítása) opciót, hogy csökkenthesse a képernyon megjeleno karakterek vertikális vibrálását. Táplálja be az opciót és állítsa be a szintet. Fázis beállítása: Válassza ki a? Phase Adjustment? (Fázis Beállítása) opciót, hogy csökkenthesse a képernyon megjeleno karakterek horizontális vibrálását. Táplálja be az opciót és állítsa be a szintet. A szín beállítása: Válassza ki a? Color Setting? (Színbeállítás) opciót? Main Menu? (Fo Menü), és táplálja be az opciót. Vigye a kurzort az egyik elore beállított opcióra és válassza ki. Használó által meghatározott opció: Vigye a kurzort a Felhasználói opcióra és válassza ki 1. A piros beállítására táplálja be az? R? opciót és állítsa be a szintet. 2. A zöld beállítására táplálja be a? G? opciót és állítsa be a szintet. 3. A kék beállítására táplálja be a B? opciót és állítsa be a szintet. 15

16 OSD Diagram OSD Leírás Az OSD beállítása: Válassza ki az? OSD Setting? (OSD Beállítás) opciót? Main Menu? (Fo Menü), és táplálja be az opciót. Az OSD horizontális beállítása: Válassza ki az? OSD H-Position? (OSD H-pozíció) opciót, hogy beállíthassa az OSD horizontális pozícióját. Táplálja be az opciót és állítsa be a szintet. Az OSD vertikális beállítása: Válassza ki az? OSD V-Position? (OSD V-pozíció) opciót, hogy beállíthassa az OSD vertikális pozícióját. Táplálja be az opciót és állítsa be a szintet. OSD idozíto beállítása: 10 és 120 másodperc között válassza ki az? OSD Time-out? (OSD Idotúllépés) opciót, hogy beállíthassa az OSD idotúllépését. Táplálja be az opciót és állítsa be a szintet. OSD átlátszóság beállítása: Válassza ki az? OSD Transparency? (OSD Átlátszósága) opciót, hogy beállíthassa az OSD átlátszóságát. Táplálja be az opciót és állítsa be a szintet. 16

17 OSD Diagram OSD Leírás OSD színbeállítás: Válassza ki az? OSD Color? (OSD Szín) beállítási opciót, hogy beállíthassa az OSD színét. Táplálja be az opciót és állítsa be a szintet. Nyelv: Válassza ki a? Language? (Nyelv) opciót, hogy megváltoztathassa az OSD nyelvét. Táplálja be az opciót és válassza ki a nyelvet. (Kizárólag tájékoztató jellegu, mivel az OSD nyelve függ a kiválasztott modelltol) Hangero beállítása: Válassza ki a? Volume? (Hangero) opciót, hogy beállíthassa a hangerot. Táplálja be az opciót és állítsa be a szintet. Képélesség: Válassza ki a? Sharpness? (Képélesség) opciót, hogy beállíthassa a képélességet. Az érték 0 és 6 között állítható. DOS üzemmód: Válassza ki a? DOS mode? (DOS üzemmód) opciót, hogy beállíthassa a monitort számítógéppel való használatra. Táplálja be az opciót és válassza ki a vagy a értéket. 17

18 OSD Diagram OSD Leírás Gyári beállítások: Válassza ki a? Factory Preset? (Gyári Beállítások) opciót, hogy visszaállíthassa a monitor gyárilag beállított paramétereit. Ezáltal kitörlodnek a jelenlegi beállítások. Táplálja be az opciót és válassza ki a Be vagy Ki lehetoségek egyikét. Bemeneti beállítás: Válassza ki az? Input Setting? (Bemeneti Beállítás) opciót, hogy kiválaszthassa az analóg (D-Sub) vagy a digitális (DVI-D) források egyikét. Táplálja be az opciót és válassza ki az Analóg vagy a Digitális lehetoséget. AUTOMATIKUS KONFIGURÁLÁS AZ AUTOMATIKUS KONFIGURÁLÁS DDC2B sajátossága Ez a monitor VESA DDC2B lehetoségekkel van felszerelve, a VESA DDC STANDARDNAK megfeleloen. A DDC szinttol függoen, a monitor értesíti a kiszolgáló rendszert az identitásáról, és kiegészíto információkat juttat ehhez megjeleníto képességeirol. A DDC2B egy kétirányú adatcsatorna, melynek alapja az I²C protokoll. A kiszolgáló rendszer EDID információkat követelhet a DDC2B csatornán keresztül. EZ A MONITOR MUKÖDÉSKÉPTELENNEK TUNHET, AMENNYIBEN NEM LÉTEZIK VIDEÓ BEMENETI JEL. HOGY A MONITOR MEGFELELOEN MUKÖDJÖN, KELL LÉTEZZEN EGY VIDEO BEMENETI JEL. A Video Electronics Standards Association (VESA) és/vagy a United States Environmental Protection Agency (EPA), valamint a Swedish Confederation Employees (NUTEK) határozatai értelmében ez a monitor megfelel a Zöld monitor standardjainak. E tulajdonság révén, videó bemeneti jel hiányában a monitor tárolja a villamos energiát, ezáltal csökkentve az áramfelvételt. Az idotúllépési periódust követoen és amennyiben nem létezik videó bemeneti jel, a monitor automatikusan kikapcsol. Ez csökkenti a monitor áramfelvételét. Amennyiben újra létezik videó bemeneti jel, újra helyreáll a teljes áramellátás és újra sor kerül az automatikus kijelzésre. Ez az energiatakarékossági forma látszólag a képernyovédo üzemmódhoz hasonlít kivéve, hogy ebben az esetben egyáltalán nem történik áramellátás. Egy gomblenyomást vagy egy egérkattintást követoen újra sor kerül a kijelzésre. 18

19 MUSZAKI TÁMOGATÁS (GYAKRAN FELTETT KÉRDÉSEK) KÉRDÉSEK ÉS VÁLASZOK ÁLTALÁNOS MEGHIBÁSODÁSOK ESETÉBEN PROBLÉMA & KÉRDÉS A feszültséget jelzo LED nincs kigyúlva Nem történik automatikus konfigurálás A kép homályos, eros vagy elmosódott A kép ugrik, vagy egy hullámos mintázat jelenik meg a képen A feszültséget jelzo LED ki van gyúlva (narancssárga színu), de nincs videojel vagy kép. Hiányzik az egyik elsodleges szín (PIROS, ZÖLD vagy KÉK) A képernyon megjelent kép nincs középre beállítva, esetleg mérete nem megfelelo. A képszín nem megfelelo (a fehér nem tunik fehérnek) Horizontális vagy vertikális LEHETSÉGES MEGOLDÁS *Ellenorizze, hogy a KI-/Bekapcsoló gomb a BE pozícióban van *Csatlakoztatni kell a tápkábelt *Ellenorizze, hogy a számítógép kompatíbilis legyen az automatikus konfiguráló rendszerrel *Ellenorizze, hogy a videokártya kompatíbilis legyen az automatikus konfiguráló rendszerrel *Ellenorizze, hogy a D-15 csatlakozóláb ne legyen behajlítva. *Állítsa be az órát, a fázist, a képélességet vagy a fényességet *Távolítsa el azokat a villamos készülékeket, amelyek villamos interferenciát okozhatnak. *A számítógép Ki-/Bekapcsoló gombja a BE pozíción kell legyen. *A számítógép videokártyája megfeleloen be kell legyen helyezve a csatlakozójába *Ellenorizze, hogy a monitor videó kábele megfeleloen csatlakoztatva legyen a számítógéphez. *Ellenorizze, hogy a monitor videó kábelének egyik csatlakozólába sincs behajlítva. *Ellenorizze, hogy a számítógép muködoképes, ami úgy kell történjen, hogy lenyomja a CAPS LOCK billentyut, eközben figyelve a CAPS LOCK fénykibocsátó diódáját. A CAPS LOCK billentyu lenyomása után a fénykibocsátó dióda ki kell gyúljon, vagy ki kell aludjon. *Ellenorizze a monitor videó kábelét és bizonyosodjon meg arról, hogy egy csatlakozóláb sincs behajlítva. *Állítsa be a képpont frekvenciáját, az ÓRÁT és a FÁZIST, esetleg nyomja meg a gyorsbillentyut (AUTO) *Állítsa be az RGB színt vagy válassza ki a színhomérsékletet *Használja a win 95/98/2000/NT/ME/XP lezárási eljárást, 19

20 rendellenességek a képernyon állítsa be az ÓRÁT és a FÁZIST, esetleg nyomja meg a gyorsbillentyut (AUTO). 20

21 HIBAJELZÉSEK ÉS LEHETSÉGES ZAVAROK A KÁBEL NINCS CSATLAKOZTATVA: 1. Ellenorizze, hogy a jelkábel megfeleloen csatlakoztatva legyen. Amennyiben a csatlakozó laza, húzza meg a csatlakozó csavarjait. 2. Ellenorizze, hogy a jelkábel csatlakozólábai ne legyenek megrongálódva. A BEMENET NINCS TÁMOGATVA: Az Ön számítógépe egy nem megfelelo megjelenítési üzemmódra van állítva, a megjelenítési üzemmódot állítsa be a következo táblázat adatainak segítségével. GYÁRILAG BEÁLLÍTOTT IDOZÍTÉS TÁBLÁZATA: ÜZEMMÓD KÉPFELBONTÁS HORIZONTÁLIS VERTIKÁLIS FREKVENCIA (KHz) FREKVENCIA (Hz) * * *NO DVI 21

22 KIEGÉSZÍTÉS MUSZAKI LEÍRÁS Meghajtó rendszer TFT Színes LCD Méret cm (22") Pixelsuruség mm(h) x mm(v) LCD Panel Fényesség 300cd/m ( Tipikus) Kontraszt Láthatósági szög Válaszido Videó 1000:1 (Tipikus) 170 (H) 160 (V) 5 ms Bemenet H-frekvencia 31KHz 80KHz Kijelzett színek Max. képfelbontás Automatikus konfigurálás EPA ENERGY STAR Audió kimenet Bemeneti csatlakozó Max. képernyoméret Tápfeszültség Környezeti tényezok Méretek Súly (GW/NW) V-frekvencia BE üzemmód KI üzemmód R,G,B Analóg Interfész Digitális (Kettos bemeneti modell) H/V TTL 55 75Hz 16.7M szín 1680 x VESA DDC2B TM = 49W = 1W Névleges tápfeszültség 1.2W rms (kanálisként) D-Sub 15csatlakozólábas DVI-D Hor. :473.8 mm Ver. :296.1 mm 100~240VAC,50/60HZ Üzemelési homérséklet: 5-40 C Tárolási homérséklet: C Üzemelési páratartalom: 20%- 80% 510(Sz) x 423(M) x 202(M) mm 6.7 kg / 4.9 kg CE, FCC, BSMI, C-Tick, VCCI, CB, Megegyezési nyilatkozat UL/CUL, BAU-MARK, CCC TCO 03, EnergyStar, MIC ***A fenti jellegzetességek a panel jelenlegi jellemzoi, és ezek bármikor módosíthatóak elozetes bejelentés nélkül. 22
