VITO-56 RÚDADAGOLÓ GÉPKÖNYV

Átírás

1 VITO-56 NCT Ipari Elektronikai Kft. 1/150 Dátum:

2 TARTALOMJEGYZÉK 1. ÁLTALÁNOS TUDNIVALÓK MŰSZAKI LEÍRÁS Műszaki adatok A rúdadagoló fő méretei A rúdadagoló fő műszaki adatai Kenés A SZÁLLÍTÁSA ÉS TELEPÍTÉSE A rúdadagoló csomagolása A rúdadagoló emelése daruval A telepítés helyére vonatkozó előírások A rúdadagoló telepítése A támaszlap és a géptalpak elhelyezése A rúdadagoló előzetes beállítása Az egytengelyűség beállítása A rúdadagoló rögzítése a padlózathoz BEÁLLÍTÁSOK ÉS BESZABÁLYOZÁSOK A MŰKÖDTETÉSE Rúdjellemzők és a rudak előkészítése A vészleállítás Hibaüzenet és nullázás Teendők a rúdátmérő változása esetén KARBANTARTÁS Általános előírások Időszakos karbantartás A forgóvég és az előtolórúd persely ellenőrzése A hidraulikaolaj ellenőrzése A hidraulikaolaj cseréje A szűrő-szabályozó-kenő egység ellenőrzése HIBAKERESÉS ÉS HIBAELHÁRÍTÁS Alapvető hibajelenségek A rúdadagoló rúdtárjával kapcsolatos hibajelenségek Szorítási hibajelenségek Adagolási hibajelenségek A szorítókészülék beállítása NCT Ipari Elektronikai Kft. 2/150 Dátum:

3 8. A ELEKTROMOS VEZÉRLÉSE Az elektromos vezérlés alkotórészei Az elektromos alkotórészek elhelyezkedése Az elektromos kapcsolótábla alkotórészei Az alaplap elektronikus alkatrészeinek megnevezése PLC X és Y bemenetek és kimenetek A vezérlőpanel kezelőszervei A távvezérlő kezelőszervei Felhasználói paraméterek listája Rendszerparaméterek Hibaüzenetek és visszaállítás Szervomotor hiba- és paraméterlista Kapcsolási rajzok A HMI interfész akkumulátorával kapcsolatos hibaelhárítás AZ ELŐTOLÓRÚDDAL KAPCSOLATOS TUDNIVALÓK ÉS ADATOK Az előtolórúd, a vezetőcsatorna és a forgóvég Az előtolórúd A forgóvég és a kapcsolóelem Befogható rúdanyagok Hatszög keresztmetszetű rudak metrikus méret Négyzet keresztmetszetű rudak metrikus méret Hatszög keresztmetszetű rudak angolszász méret Kör keresztmetszetű rudak angolszász méret Az előtolórúd persely Előtolórúd persely specifikáció M9 P1,0 méretű menetes csatlakozás esetén Előtolórúd persely specifikáció M10 P1,0 méretű menetes csatlakozás esetén Előtolórúd persely specifikáció M25 P1,5 méretű menetes csatlakozás esetén Mellső megvezető egység A VEZETŐCSATORNÁVAL KAPCSOLATOS TUDNIVALÓK ÉS ADATOK Cserelehetőségek a vezetőcsatornában Vezetőcsatorna kialakítások Vezetőcsatorna alkatrészek Cserealkatrészek szemléltetése ÖSSZEÁLLÍTÁSI RAJOK ÉS RÉSZEGYSÉGRAJZOK NCT Ipari Elektronikai Kft. 3/150 Dátum:

4 1. ÁLTALÁNOS TUDNIVALÓK VITO-56 A rúdadagoló telepítése és üzembe helyezése előtt nagy figyelemmel olvassa el ezt a kézikönyvet. A gépkönyv azért készült, hogy a gépkezelő megfelelő ismereteket szerezzen a rúdadagoló üzemeltetéséhez. Győződjön meg arról, hogy mindegyik gépkezelő ismeri a gépkönyvben leírtakat. A gépkönyv abból a célból készült, hogy a rúdadagolót a megfelelő célra használják, és a megfelelő módon működtessék. A gépkönyvet a rúdadagoló gyártója írta és ajánlja; a termék fontos részét képezi. Tartsa be a gépkönyvben előírtakat a rúdadagoló épségének és a személyek biztonságának szavatolása érdekében, s hogy a berendezés használata a legnagyobb gazdasági haszonnal és hosszú élettartammal párosuljon. A gépkönyv kiemelt fontosságú részei az alábbi jelölést kapták: FONTOS INFORMÁCIÓ Fontos műszaki adat FIGYELMEZTETÉS! VESZÉLY! Fontos információ a biztonság érdekében, és a gép sérülésének elkerüléséhez. Veszélyes helyzet, amely súlyos sérülést okozhat. Legyen fokozottan körültekintő. Jelölje cédulákkal azokat az információkat, amelyeket adott esetben gyorsan kell megtalálnia. NCT Ipari Elektronikai Kft. 4/150 Dátum:

5 2. MŰSZAKI LEÍRÁS VITO Műszaki adatok A rúdadagoló fő méretei A rúdadagoló fő műszaki adatai Paraméter megnevezése Paraméter értéke Rúdátmérő [mm] Legkisebb: 8 Legnagyobb: 56 Legnagyobb rúdhosszúság [mm] 2.5 M: 2700 / 3.0M: 3200 / 3.6: 3800 Betölthető rudak mennyisége [darab] mm átmérőjű rudak esetén Bemeneti váltakozó feszültség [V] 220, 3 f Frekvencia [Hz] 50 / 60 Egyenfeszültség [V] 24 Levegőnyomás [bar] 5,88 Kenőolajtartály térfogata [liter] 47 Nettó súly (kenőolaj nélkül) [kg] 3.0 M: 950 / 3.6 M: 1060 NCT Ipari Elektronikai Kft. 5/150 Dátum:

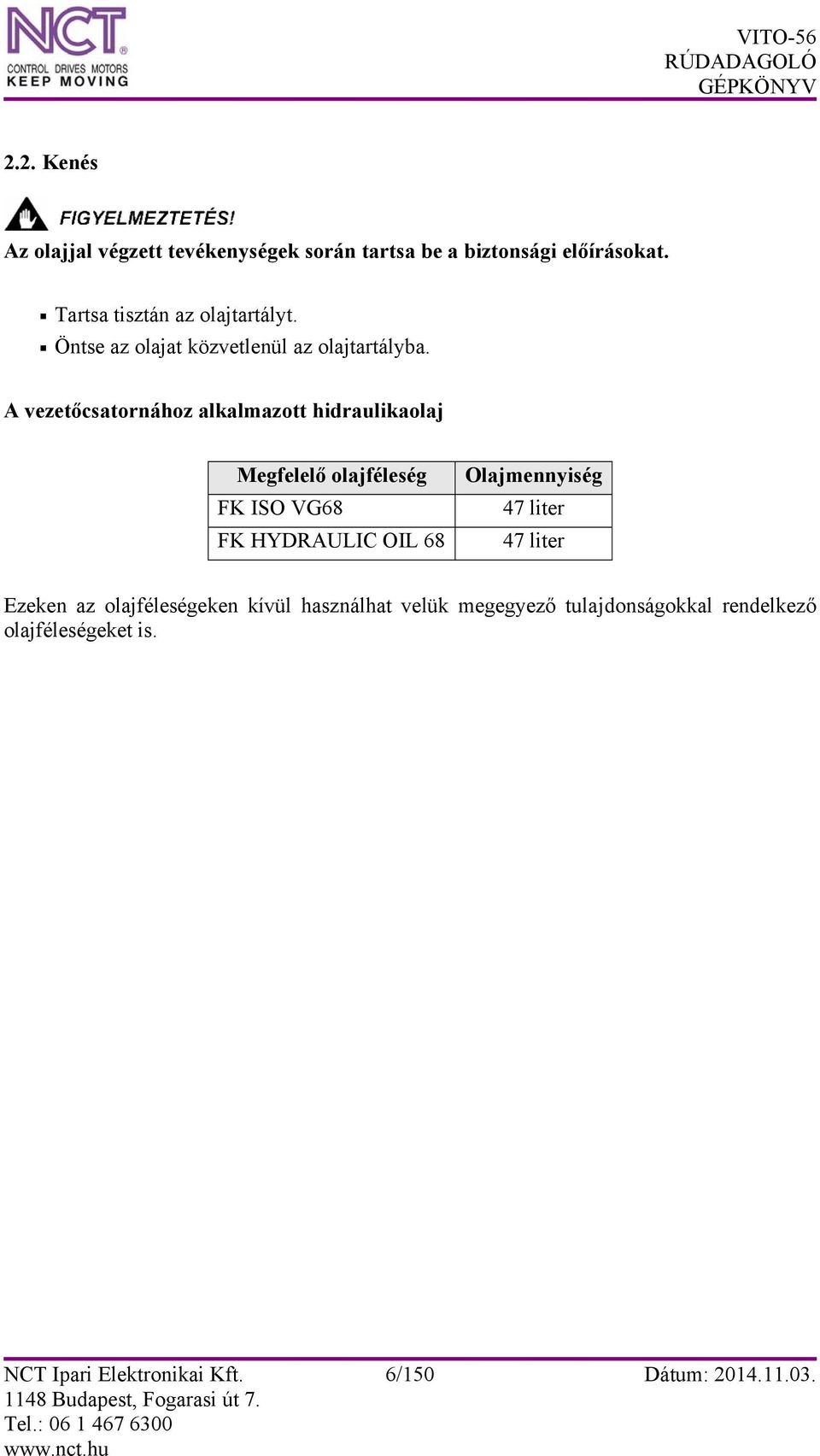

6 2.2. Kenés Az olajjal végzett tevékenységek során tartsa be a biztonsági előírásokat. Tartsa tisztán az olajtartályt. Öntse az olajat közvetlenül az olajtartályba. A vezetőcsatornához alkalmazott hidraulikaolaj Megfelelő olajféleség FK ISO VG68 FK HYDRAULIC OIL 68 Olajmennyiség 47 liter 47 liter Ezeken az olajféleségeken kívül használhat velük megegyező tulajdonságokkal rendelkező olajféleségeket is. NCT Ipari Elektronikai Kft. 6/150 Dátum:

7 3. A SZÁLLÍTÁSA ÉS TELEPÍTÉSE VITO A rúdadagoló csomagolása A csomagolás vonatkozásában a rúdadagoló az alábbi három módon szállítható: Szállítás csomagolatlanul Szállítás raklapon, polietilén fóliába csomagolva és légmentesen lezárva Szállítás faládába csomagolva NCT Ipari Elektronikai Kft. 7/150 Dátum:

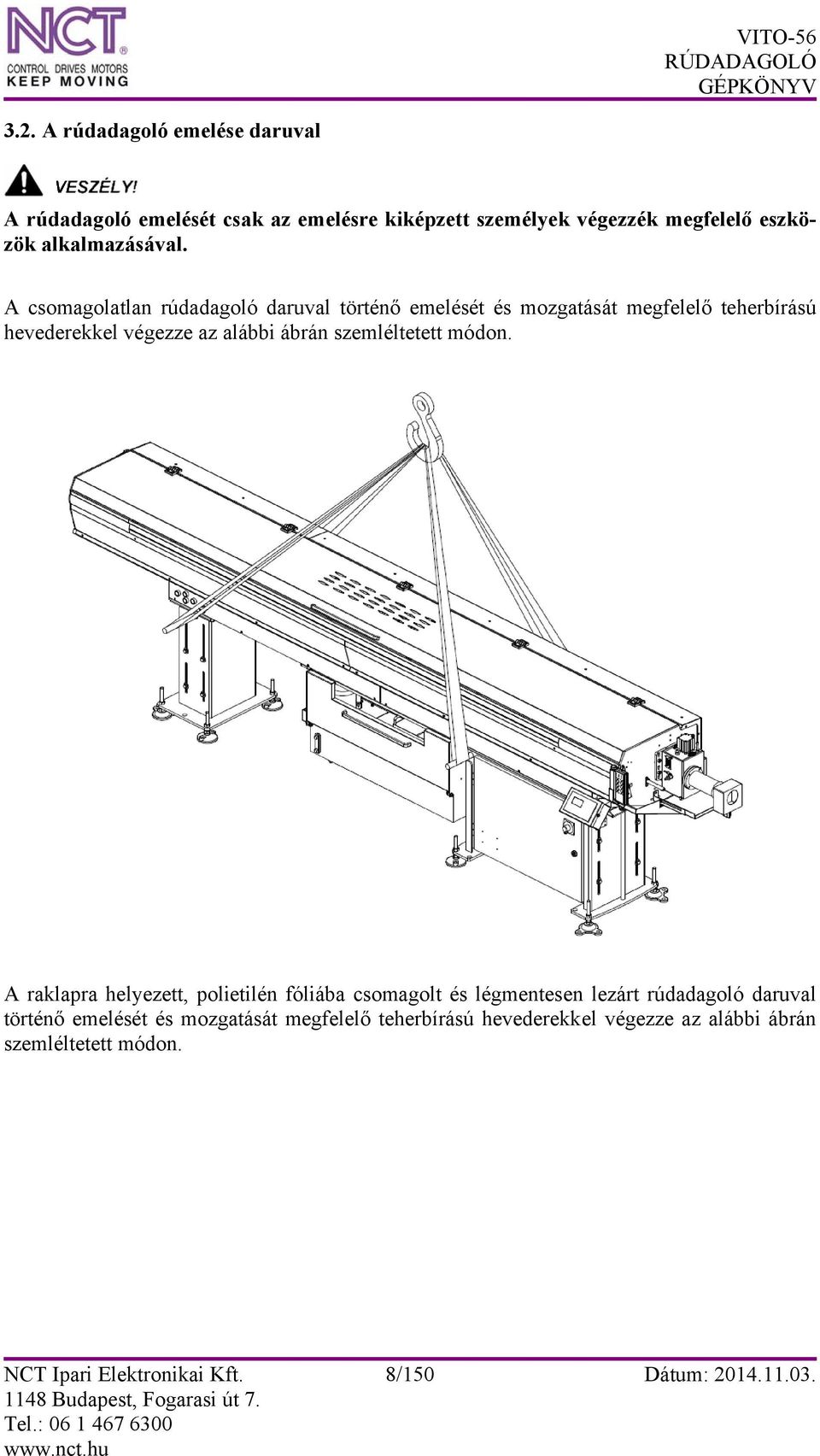

8 3.2. A rúdadagoló emelése daruval A rúdadagoló emelését csak az emelésre kiképzett személyek végezzék megfelelő eszközök alkalmazásával. A csomagolatlan rúdadagoló daruval történő emelését és mozgatását megfelelő teherbírású hevederekkel végezze az alábbi ábrán szemléltetett módon. A raklapra helyezett, polietilén fóliába csomagolt és légmentesen lezárt rúdadagoló daruval történő emelését és mozgatását megfelelő teherbírású hevederekkel végezze az alábbi ábrán szemléltetett módon. NCT Ipari Elektronikai Kft. 8/150 Dátum:

9 A faládába csomagolt rúdadagoló daruval történő emelését és mozgatását megfelelő teherbírású hevederekkel végezze az alábbi ábrán szemléltetett módon. NCT Ipari Elektronikai Kft. 9/150 Dátum:

10 3.3. A telepítés helyére vonatkozó előírások 1. A csarnok padlózata legyen egyenletes és szilárd, tegye lehetővé a rúdadagoló rögzítését. 2. A rúdadagoló megfelelő üzemeltetéséhez kellő nagyságú terület álljon rendelkezésre az alábbi ábrának megfelelően. A terület akkora legyen, hogy ne lehessen nekimenni a rúdadagolónak, amikor az működik. 3. A telepítési helyen legyen megfelelő világítás, továbbá csatlakozási lehetőség az elektromos és a sűrített levegő hálózathoz. 4. A rúdadagoló működése olajköd képződésével jár, ezért a csarnok legyen jól szellőzött. 5. A rúdadagolót tilos olyan munkakörnyezetben üzemeltetni, ahol robbanásveszélyes gázok vannak jelen. NCT Ipari Elektronikai Kft. 10/150 Dátum:

11 3.4. A rúdadagoló telepítése A rúdadagoló telepítése előtt ellenőrizze, hogy stabilan áll-e az eszterga. Győződjön meg az eszterga alapzathoz való rögzítettségéről és szintezettségéről. A rosszul beállított eszterga a rúdadagoló sérülését okozhatja A támaszlap és a géptalpak elhelyezése 1. Helyezze el a rúdadagolót az eszterga főorsójának magasságában. 2. Az alábbi ábrának megfelelően illessze a rúdadagolót az (A) és (B) géptalpakra A rúdadagoló előzetes beállítása Helyezze el a rúdadagolót közvetlenül az eszterga főorsó végénél, a dinamikus üzemi tér nagyságának kiszámítása után a (B) távolság ne legyen nagyobb az előtolórúd legnagyobb (A) kinyúlási hosszánál. NCT Ipari Elektronikai Kft. 11/150 Dátum:

12 Az egytengelyűség beállítása 1. Az egytengelyűség beállításához húzzon ki az eszterga tokmányától a rúdadagoló végéig egy nejlonszálat, majd hajtsa végre a következő műveleteket: Helyezzen szintezőt az eszterga patronjára. Húzza a nejlonszálat az első adagolóblokk közepéig. Tolómérővel ellenőrizze a nejlonszálat és a (D) főorsót; a térköz a négy irányban maradjon 0,15 mm. 2. Helyezzen egy rudat a vezetőcsatornába az egytengelyűség beállításához az alábbiak szerint: Készítsen elő egy kör keresztmetszetű egyenes rudat, amelynek átmérője a vezetőcsatornába helyezhető legnagyobb átmérő legyen, hosszúsága pedig legyen az eszterga és a rúdadagoló közötti távolság kétszerese. Helyezze a rudat a vezetőcsatornába, és tolja be a rudat a főorsóba mindaddig, míg majdnem eléri az esztergapatront. 3. A beállítást és a szintezést az alábbiak szerint hajtsa végre: A rúdadagoló szintbe állítását azt követően hajtsa végre, miután a nejlonszállal központba állította, vagy elvégezte az ellenőrzést. NCT Ipari Elektronikai Kft. 12/150 Dátum:

13 A szükséges magassági állítást a géptalpon levő csavar elfordításával végezze el. Ha oldalirányú állítást kell végezni, azt az (A) géptalp fakalapáccsal történő ütögetésével hajtsa végre. Igyekezzen fenntartani a szintezettséget és beállított helyzetet. A legtöbb esetben finom beállítással érheti el a végső helyzetet A rúdadagoló rögzítése a padlózathoz A rúdadagolót az alábbiak szerint rögzítse a padlózathoz: 1. Készítsen furatot a padlózatba. Használjon tőcsavart a géptalp padlózathoz való rögzítéséhez. 2. Helyezze a rúdadagolót a géptalpakra, támassza meg ideiglenesen, és húzza meg az (A) anyákat. 3. Ismét ellenőrizze a szintezettséget és egytengelyűséget. NCT Ipari Elektronikai Kft. 13/150 Dátum:

14 4. BEÁLLÍTÁSOK ÉS BESZABÁLYOZÁSOK VITO-56 Ne végezzen beállításokat működő rúdadagoló esetén, hacsak a gépkönyv mást nem ír elő. Ezen a rúdadagolón beállításokat kell végrehajtani a különböző rúdméreteknek megfelelően. Vegye figyelembe a gépkönyvben előírtakat, hogy az adott rúdméretnek megfelelő géprészeket szerelje fel a gépre. A rúdadagoló hatékony működésének fenntartása érdekében karbantartás vagy alkatrészcsere után végezze el a szükséges beállításokat. Bizonyos beállításokra lehet szükség a rúdátmérő változásakor. Az alábbi táblázat a vezetőcsatorna és az előtolórúd adott rúdátmérőhöz tartozó méreteit ismerteti. Vezetőcsatorna mérete Előtolórúd mérete Rúdátmérő [mm] [mm] [mm] Legkisebb Legnagyobb NCT Ipari Elektronikai Kft. 14/150 Dátum:

15 5. A MŰKÖDTETÉSE VITO Rúdjellemzők és a rudak előkészítése Ne működtesse a rúdadagolót az előírtaktól eltérő méretű rudakkal. Az adott géptípuson alkalmazható legnagyobb rúdhosszakat az alábbi táblázat ismerteti. A rúd egyenességi tűrésének értéke 0,5 mm/m. A rúdadagoló típusa 2.5M 3.0M 3.6M Legnagyobb rúdhossz [mm] Tömör rúdra vonatkozó előírások Ha a rúd belépő vége sorjás, akkor nem tolódik be akadálymentesen az esztergapatronba. Javasolt a rúdvég leélezése. A különböző helyzetekhez más-más adatok tartoznak. Ha a maradékanyag kilökésre kerül az esztergapatronból, akkor az ábra szerinti leélezés a javasolt. Ha a rúd átmérője megegyezik az előtolórúd átmérőjével, vagy ahhoz nagyon közeli értékű, akkor legyen kisebb átmérőjűre lemunkálva. A (D) átmérő legyen összhangban az előtolórúd méretével. Csőre vonatkozó előírás Használjon csőhöz alkalmazható tokmányt, az ábra szerinti belső leélezés a javasolt. NCT Ipari Elektronikai Kft. 15/150 Dátum:

16 5.2. A vészleállítás A vészleállító gomb az eszterga és a rúdadagoló azonnali leállítására szolgál. Mielőtt ismét elindítaná a gépet, feltétlenül győződjön meg a helyzet veszélytelenségéről. Például: Ha a forgácsolószerszám mozgásban van, vegye ki azt aktuális helyzetéből, majd ismét indítsa el a gépet. Ha azonnal meg kell állni, nyomja meg az esztergán vagy a rúdadagolón levő vészleállító gombot Hibaüzenet és nullázás Hibás vagy rossz helyzetben a rúdadagoló azonnal leáll. A rúdadagolóra vonatkozó hibaüzenet esetén villog a LED monitor a hátsó szekcióban. Az esztergára vonatkozó (esztergától jövő) hibaüzenet esetén villog a LED monitor a mellső szekcióban Teendők a rúdátmérő változása esetén A rúdátmérő változása esetén kövesse az alábbi ábrás utasításokat. 1. Cseréljen előtolórúd perselyt. 2. Egyengesse ki a rúdtárolót (a tartók állításával). NCT Ipari Elektronikai Kft. 16/150 Dátum:

17 VITO Állítsa be a rezgésgátlót. 4. Állítson a paramétereken a rezgésgátló beállítása és (vagy) a mellső persely megfelelő méretűre cserélése után: Állítson a paraméteren, ha túl hosszú vagy túl rövid a munkadarab. Változtasson az eszterga paraméterén és a programon az új méretű rúd megmunkálásához. Indítsa az automatikus működést. NCT Ipari Elektronikai Kft. 17/150 Dátum:

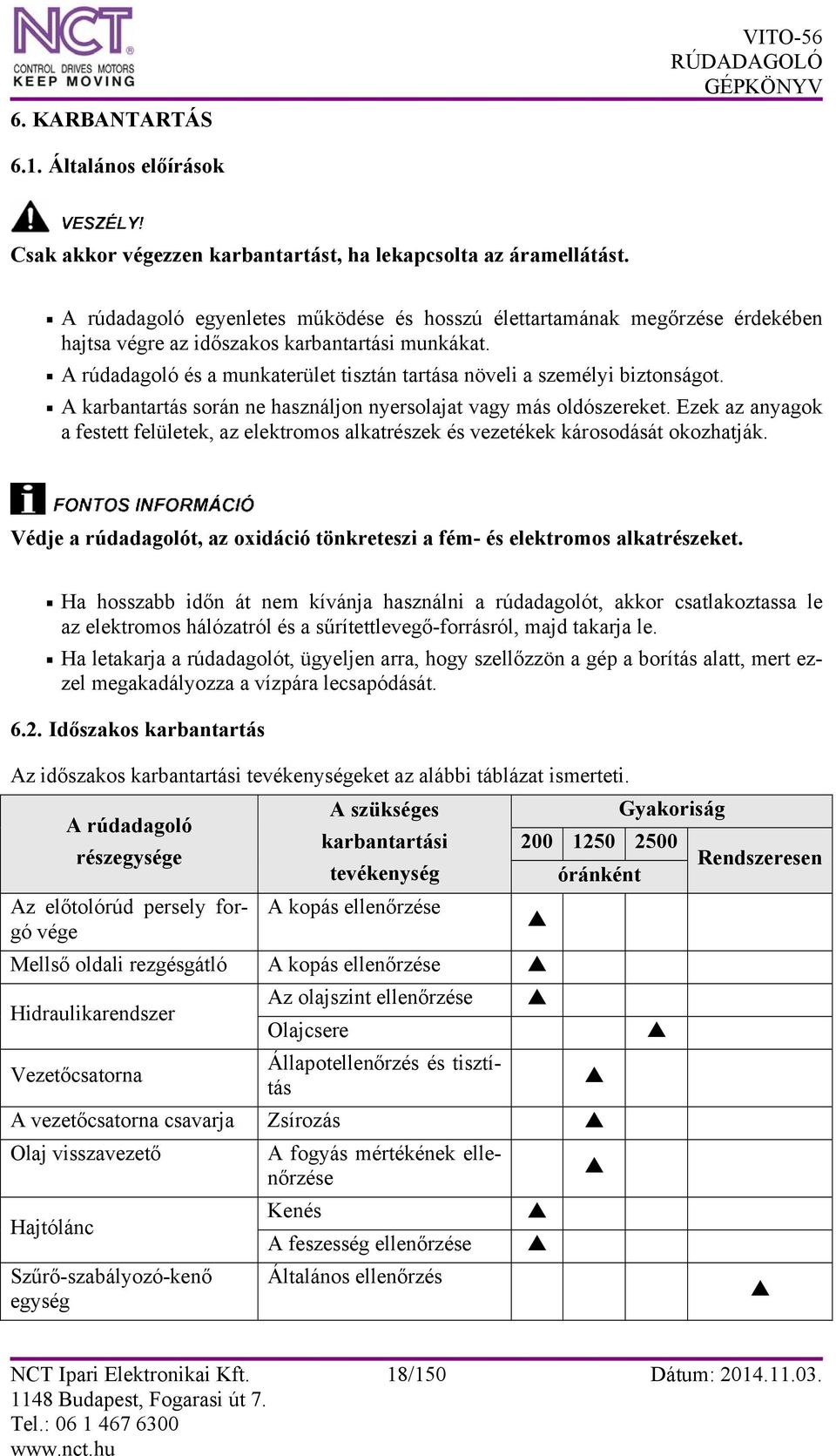

18 6. KARBANTARTÁS VITO Általános előírások Csak akkor végezzen karbantartást, ha lekapcsolta az áramellátást. A rúdadagoló egyenletes működése és hosszú élettartamának megőrzése érdekében hajtsa végre az időszakos karbantartási munkákat. A rúdadagoló és a munkaterület tisztán tartása növeli a személyi biztonságot. A karbantartás során ne használjon nyersolajat vagy más oldószereket. Ezek az anyagok a festett felületek, az elektromos alkatrészek és vezetékek károsodását okozhatják. Védje a rúdadagolót, az oxidáció tönkreteszi a fém- és elektromos alkatrészeket. Ha hosszabb időn át nem kívánja használni a rúdadagolót, akkor csatlakoztassa le az elektromos hálózatról és a sűrítettlevegő-forrásról, majd takarja le. Ha letakarja a rúdadagolót, ügyeljen arra, hogy szellőzzön a gép a borítás alatt, mert ezzel megakadályozza a vízpára lecsapódását Időszakos karbantartás Az időszakos karbantartási tevékenységeket az alábbi táblázat ismerteti. A rúdadagoló részegysége Az előtolórúd persely forgó vége A szükséges karbantartási tevékenység A kopás ellenőrzése Mellső oldali rezgésgátló A kopás ellenőrzése Hidraulikarendszer Vezetőcsatorna Az olajszint ellenőrzése Olajcsere Állapotellenőrzés és tisztítás Gyakoriság óránként A vezetőcsatorna csavarja Zsírozás Olaj visszavezető Hajtólánc Szűrő-szabályozó-kenő egység A fogyás mértékének ellenőrzése Kenés A feszesség ellenőrzése Általános ellenőrzés Rendszeresen NCT Ipari Elektronikai Kft. 18/150 Dátum:

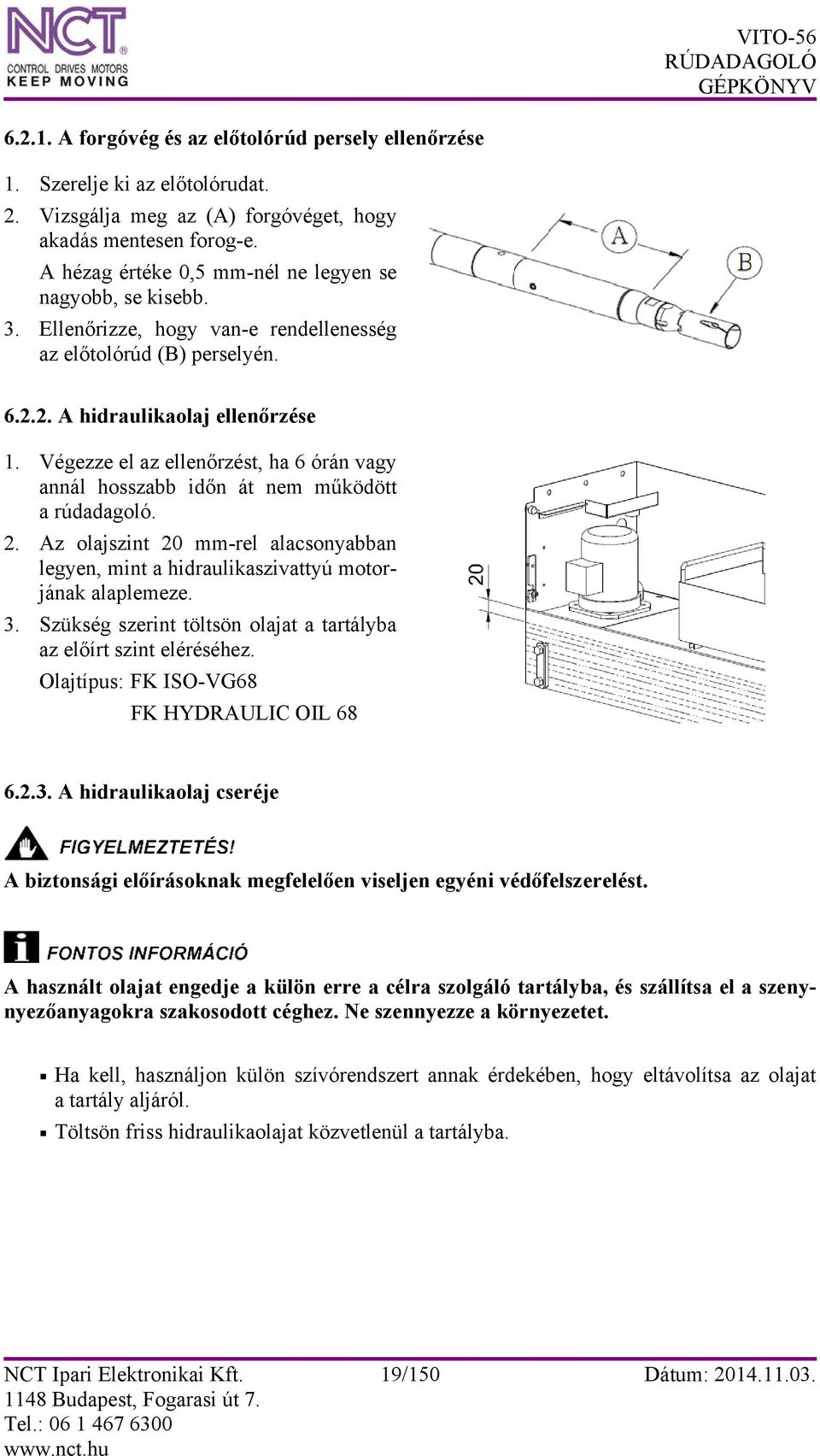

19 A forgóvég és az előtolórúd persely ellenőrzése 1. Szerelje ki az előtolórudat. 2. Vizsgálja meg az (A) forgóvéget, hogy akadás mentesen forog-e. A hézag értéke 0,5 mm-nél ne legyen se nagyobb, se kisebb. 3. Ellenőrizze, hogy van-e rendellenesség az előtolórúd (B) perselyén A hidraulikaolaj ellenőrzése 1. Végezze el az ellenőrzést, ha 6 órán vagy annál hosszabb időn át nem működött a rúdadagoló. 2. Az olajszint 20 mm-rel alacsonyabban legyen, mint a hidraulikaszivattyú motorjának alaplemeze. 3. Szükség szerint töltsön olajat a tartályba az előírt szint eléréséhez. Olajtípus: FK ISO-VG68 FK HYDRAULIC OIL A hidraulikaolaj cseréje A biztonsági előírásoknak megfelelően viseljen egyéni védőfelszerelést. A használt olajat engedje a külön erre a célra szolgáló tartályba, és szállítsa el a szenynyezőanyagokra szakosodott céghez. Ne szennyezze a környezetet. Ha kell, használjon külön szívórendszert annak érdekében, hogy eltávolítsa az olajat a tartály aljáról. Töltsön friss hidraulikaolajat közvetlenül a tartályba. NCT Ipari Elektronikai Kft. 19/150 Dátum:

20 A szűrő-szabályozó-kenő egység ellenőrzése Ellenőrizze a szűrő-szabályozó-kenő egység (A) víztartályát. Ha tele van vízzel, akkor lazítsa meg a (B) zárócsavart, és engedje le a vizet. Ellenőrizze, hogy tele van-e a pneumatikarendszerhez használt (FK ISO VG32) olajjal. A feltöltéshez zárja el a levegőáramlást. NCT Ipari Elektronikai Kft. 20/150 Dátum:

21 7. HIBAKERESÉS ÉS HIBAELHÁRÍTÁS VITO Alapvető hibajelenségek Hibajelenség A hiba lehetséges oka Teendő Nem indul a rúdadagoló. Nincs bekapcsolva az elektromos táplálás. A rúdadagoló már alaphelyzetbe lett állítva, de nem indul automatikusan. A vészleállító kör nyitott. Ki van kapcsolva a motor túlterhelés elleni védelme. Az eszterga nem ad automatikus jelet. Ellenőrizze az áramellátást. Ellenőrizze a vészleállítás állapotát, és állítsa alaphelyzetbe a vészleállító gombot. Ellenőrizze a túlterhelés okát, és állítsa alaphelyzetbe a túlterhelés elleni védelmet. Ellenőrizze az eszterga oldali illesztést (illesztőkábelt). A levegőrendszer nem reagál. Nincs levegőellátás. Ellenőrizze a levegőrendszert. A rúdadagolás hirtelen leáll. Ki van kapcsolva a motor túlterhelés elleni védelme A rúdadagoló rúdtárjával kapcsolatos hibajelenségek Ellenőrizze a túlterhelés okát, és állítsa alaphelyzetbe a túlterhelés elleni védelmet. Hibajelenség A hiba lehetséges oka Teendő A rúd felhelyezését követően a rúd nem tud bejutni a rúdtárba. Az első rúdadag nem jut a vezetőcsatornába. Egynél több rúd jut a vezetőcsatornába Szorítási hibajelenségek Túl alacsonyan van az irányítólap. Helytelenül lett beállítva a töltőkar. Helytelenül lett beállítva a töltőkar. Állítson az irányítólap helyzetén. Állítsa be helyesen a töltőkart. Állítsa be helyesen a töltőkart. Hibajelenség A hiba lehetséges oka Teendő A rúd nem tud bejutni az előtolórúd perselyébe. A szorítópofa helyzete excentrikus. Nem illeszkedik az előtolórúd perselyének átmérője a rúd átmérőjéhez. Túlságosan durva a rúdvég. Túl kicsi a levegőnyomás. Ismét állítsa be a szorítópofa helyzetét. Cserélje megfelelő átmérőjűre az előtolórúd perselyét. Használat előtt végezze el a rudak leélezését. Ellenőrizze, hogy a levegő nyomása eléri-e az 5,88 bar értéket. NCT Ipari Elektronikai Kft. 21/150 Dátum:

22 7.4. Adagolási hibajelenségek Hibajelenség A hiba lehetséges oka Teendő A rúd nehezen jut be az eszterga főorsójába. A rúd nehezen jut be az eszterga befogópatronjába A szorítókészülék beállítása Nincs egy szintben a rúdadagoló és az eszterga. A rúdon túl nagyméretű a sorja. 1. Csavarja ki az alábbi ábrákon megjelölt M8 csavarokat. Végezze el a rúdadagoló szintezését. Használat előtt végezze el a rudak leélezését. NCT Ipari Elektronikai Kft. 22/150 Dátum:

23 2. Villáskulccsal lazítsa meg az alábbi ábrákon megjelölt M8 anyát. VITO-56 NCT Ipari Elektronikai Kft. 23/150 Dátum:

24 3. Imbuszkulccsal állítson az M8 csavaron az alábbi ábrákon látható módon. A csavarnak az óramutató járásával megegyező irányban történő elfordításával emelhető, az óramutató járásával ellentétes irányban történő elfordításával süllyeszthető a szorítókészülék. NCT Ipari Elektronikai Kft. 24/150 Dátum:

25 4. Csavarja vissza szorosan a helyére az M8 anyát az alábbi ábrán látható módon. 5. A beállítást követően csavarja vissza a helyükre a kicsavart M8 csavarokat az alábbi ábrán szemléltetett módon. NCT Ipari Elektronikai Kft. 25/150 Dátum:

26 8. A ELEKTROMOS VEZÉRLÉSE VITO Az elektromos vezérlés alkotórészei Tsz Alkatrészszám Megnevezés Tsz Alkatrészszám Megnevezés 1 E Felső kés érzékelő (SR0) 2 E Vissza irányú nyitott helyzet érzékelő (SR1) 3 E Alaphelyzet érzékelő (SR2) 4 E Vezetőcsatorna nyitott helyzet érzékelő (SR3) 5 E Vezetőcsatorna zárt helyzet érzékelő (SR4) 6 E Ellenőrző anyag érzékelő (SR5) 7 E Szorítási terület érzékelő (SR6) 8 PRG Vezetőcsatorna nyitás zárás motor 9 E Szervomotor 10 BFG Szinkronizálás kapcsoló (SOL10) 11 Távvezérlő 12 LED fényforrás 13 E Burkolat biztonsági kapcsolók (LS1) NCT Ipari Elektronikai Kft. 26/150 Dátum:

27 Az elektromos alkotórészek elhelyezkedése Tsz Alkatrészszám Megnevezés Tsz Alkatrészszám Megnevezés 1 E Cermate vezérlőpanel 6 E Előtolórúd vissza gomb (SB14) 2 MOG Ajtónyitó gomb 7 E Vezetőcsatorna nyitás gomb (SB11) 3 E Főkapcsoló (SA1) 8 E Vezetőcsatorna zárás gomb (SB13) 4 MOG Hidraulikaolaj szivattyú 9 E Előtolórúd előre gomb (SB12) 5 E Vészleállító (SB2) Az elektromos kapcsolótábla alkotórészei Tsz Alkatrészszám Megnevezés Tsz Alkatrészszám Megnevezés 1 E Szervohajtás 9 E Védőkapcsoló (szervomotor)(ms1) 2 E Motorhajtás (3. sz. 10 E Biztosító nélküli megjegyzés) (C2) megszakító 10A (NFB1) NCT Ipari Elektronikai Kft. 27/150 Dátum:

28 Tsz Alkatrészszám Megnevezés Tsz Alkatrészszám Megnevezés 3 E Olajszivattyú motor ívoltó (C1) 4 E Védőkapcsoló (Zárt vezetőcsatornához) E Kiegészítő érintkezők (MSF) 5 E Túlterhelésrelék 0,7 1,0 A (KH2) 6 E Védőkapcsoló (Nyitott vezetőcsatornához) E Kiegészítő érintkezők (MSR) 7 E Védőkapcsoló (hidraulikaolaj szivattyú) (MS2) 8 E Túlterhelésrelék 2,8 4,0 A (KH1) Az alaplap elektronikus alkatrészeinek megnevezése 2. sz. megjegyzés 11-1 E Fx3G-1DA-BD(1DA- 1) 11-2 E Fx3G-1DA-BD(1DA- 2) 12 E Fx3G 60MR 13 E Ax2n 8EYT 14 E Vezérlés PCB relétábla (2. sz. megjegyzés) 15 E Chip PCB relétábla (3. sz. megjegyzés) 16 E Vezérlőtábla és vezérlőpanel táplálás 24 V DC (GS1) 17 E LED világítás táplálás 12 V DC (GS2) Tsz Megnevezés Funkció Tsz Megnevezés Funkció 1 TB4 PLC nagy sebességű számláló (X0.X1) 2 TB7 PLC bemenetek (X20 X27) 3 TB38 Vezetőcsatorna nyitás és zárás Előre és vissza 4 TB6 PLC bemenetek (X11 X17) 24 TB23 Távvezérlés doboz 2. vészleállító 25 TB22 Villamos szekrény 2. vészleállító 26 TB21 Hidraulikaolaj szivattyú túlterhelésvédő 27 TB20 Távvezérlés doboz 1. vészleállító NCT Ipari Elektronikai Kft. 28/150 Dátum:

29 Tsz Megnevezés Funkció Tsz Megnevezés Funkció 5 TB14 Szorítási terület érzékelő (SR6) 6 TB13 Ellenőrző anyag érzékelő (SR5) 7 TB12 Vezetőcsatorna zárt helyzet érzékelő (SR4) 8 TB11 Vezetőcsatorna nyitott helyzet érzékelő (SR3) 9 TB10 Alaphelyzet érzékelő (SR2) 10 TB9 Vissza irányú helyzet érzékelő (SR1) 11 TB8 Felső kés érzékelő (SR0) 12 TB5 PLC bemenetek (X2 X10) 13 TB18 PLC kimenetek (Y20 Y26) 14 TB17 PLC kimenetek (Y10 Y17) 15 TB16 PLC kimenetek (Y4 Y7) 16 TB15 PLC kimenetek (Y0 Y3) 28 TB51 Villamos szekrény 3. vészleállító 29 TB50 Távvezérlés doboz 3. vészleállító 30 TB40 Levegőkapcsoló (LS4) 31 TB30 Burkolat biztonsági kapcsolók (LS1) 32 TB37 Jelzőlámpa 33 TB72 Felső kés elektromágneses szelep (SOL1) 34 TB71 MSF tekercs 35 TB70 MSR tekercs 37 TB77 Tartalék 38 TB76 Szorítás elektromágneses szelep (SOL2) 39 TB75 Főorsó rezgés elektromágneses szelep (SOL4) 40 TB73 Géptest rezgés elektromágneses szelep (SOL3) 17 TB34 MS1.MS2 " 0V " 41 TB74 Szinkronizálás kapcsoló (SOL10) 18 TB35 MS1.MS2, MS tekercs 43 TB36 24 V DC táplálás 19 TB33 PLC 2DA vezérlő modul 20 TB31 Szervomotor CN1A csatlakozó 21 TB19 Villamos szekrény 1. vészleállító 22 TB32 Szervomotor CN1B csatlakozó 23 TB24 Vezetőcsatorna nyitászárás túlterhelésvédő 44 TB V DC HMI táplálás 45 TB3 Távvezérlés doboz 46 TB2 CNC eszterga rúdadagoló illesztés 47 TB1 CNC eszterga rúdadagoló illesztés NCT Ipari Elektronikai Kft. 29/150 Dátum:

30 Eszterga interfész jelölések, jumper a NO NC interpoláció váltáshoz NCT Ipari Elektronikai Kft. 30/150 Dátum:

31 3. sz. megjegyzés Chip PCB relétábla VITO-56 Tsz Megnevezés Funkció 1 TB101 PLC 8EYT kommunikációs port 2 TB102 CHIP és LED kommunikációs port 3 TB103 Táplálás bemeneti pont CHIP 4 TB110-1 Vezetőcsatorna nyitás és zárás U3 motor 5 TB110-2 Vezetőcsatorna nyitás és zárás V3 motor 6 TB110-3 Vezetőcsatorna nyitás és zárás W3 motor NCT Ipari Elektronikai Kft. 31/150 Dátum:

32 PLC X és Y bemenetek és kimenetek Ssz Bemeneti pont Használati hely neve 1 X0 Szervomotor jeladó plusz+ (jeladó) 2 X1 Szervomotor jeladó plusz (jeladó) Kimeneti pont Y0 Y1 Használati hely neve Vészleállítás Szervo bekapcsolva 3 X2 Felső kés (SR0) Y2 Hidraulikaolaj szivatytyú 4 X3 Vissza irányú helyzet (SR1) Y3 Vezetőcsatorna nyitás 5 X4 Alaphelyzet (SR2) Y4 Vezetőcsatorna zárás 6 X5 Vezetőcsatorna nyitás helyzet (SR3) 7 X6 Vezetőcsatorna zárás helyzet (SR4) Y5 Y6 Felső kés elektromágneses szelep Géptest rezgés elektromágneses szelep 8 X7 Ellenőrző anyag (SR5) Y7 Szinkronizálás kapcsolóelem 9 X10 Szorítási terület (SR6) Y10 Főorsó rezgés elektromágneses szelep 10 X11 Automatikus üzemmód Y11 Szorítás 11 X12 Automatikus indítás Y12 Kopogtatás indítás 12 X13 Kézi üzemmód Y13 RÚDVÉG 1 13 X14 Előtolórúd kézi előremozgatás Y14 A rúdadagoló automatikus működése 14 X15 Előtolórúd kézi visszahúzás Y15 Automatikus üzemmódban 15 X16 Vezetőcsatorna nyitás Y16 Indítás 16 X17 Vezetőcsatorna zárás Y17 Léptetés (a főorsó forog) 17 X20 Burkolat biztonsági kapcsoló Y20 RÚDVÉG (LS1) 18 X21 Elektromos táplálás bekapcsolva (EMG.NFB1.KH1.KH2.RY.DA1) Y21 Az eszterga működik 19 X22 Tokmány nyitás (RY21) Y22 (Tartalék) 20 X23 Visszahúzás indítás (RY22) Y23 Szervo előre 21 X24 Eszterga hibaüzenet (RY23) Y24 Szervo hátra 22 X25 Nyomaték kikapcsolva (RY24) 23 X26 Szervo hibaüzenet 24 X27 Levegőnyomás hibaüzenet NCT Ipari Elektronikai Kft. 32/150 Dátum:

33 8.2. A vezérlőpanel kezelőszervei VITO-56 Tsz Megnevezés 1 LCD kijelző 2 Oldal léptetés fel és le 3 Kilépés billentyű 4 Vezetőcsatorna visszajelző lámpa 5 Elektromos táplálás visszajelző lámpa 6 Funkció és számjegy billentyűk 7 Funkcióbillentyű NCT Ipari Elektronikai Kft. 33/150 Dátum:

34 8.3. A távvezérlő kezelőszervei Tsz Megnevezés Tsz Megnevezés 1 Vészleállító gomb (SB1) 10 Automatikus üzemmód gomb (SB4) 2 Hibaüzenet jelzőfény 11 Kézi üzemmód gomb (SB8) 3 Rúdvég jelzőfény 12 Alaphelyzet LED-fény (SR2) 4 Eszterga tokmány nyitott helyzet jelzőfény 13 Előtolórúd visszahúzás gomb (SB9) 5 Ciklusindítás jelzőfény 14 Előtolórúd előremozgatás gomb (SB5) 6 Léptetés üzemmód jelzőfény 15 Vezetőcsatorna felső rész zárás LED-fény (SR3) 7 Adagolás leállítás jelzőfény 16 Vezetőcsatorna zárás gomb (SB6) 8 Visszahúzás indítás jelzőfény 17 Vezetőcsatorna felső rész nyitás LEDfény (SR3) 9 Automatikus üzemmód indítás gomb (SB3) 18 Vezetőcsatorna nyitás gomb (SB10) NCT Ipari Elektronikai Kft. 34/150 Dátum:

35 A rezgésgátlási funkció érvényesítéséhez nyomja meg a + gombokat (a vezetőcsatorna felső rész zárva). Az előtolórúd lassú előremozgatásához nyomja meg a + gombokat. Az előtolórúd lassú visszahúzásához nyomja meg a + gombokat. A hibaüzenet törléséhez nyomja meg a gombot Felhasználói paraméterek listája 1. felhasználói paraméter: Munkadarab 2. felhasználói paraméter: Nyomaték beállítása 3. felhasználói paraméter: Túl hosszú / túl rövid (rögzített orsóház esetén) 4. felhasználói paraméter: Túl hosszú / túl rövid (csúszó orsóház esetén) 5. felhasználói paraméter: Felső kés helyzet 6. felhasználói paraméter: Előtolórúd közeli helyzete 7. felhasználói paraméter: Rúdvég helyzet 8. felhasználói paraméter: Olajszivattyú lekapcsolása 9. felhasználói paraméter: Rezgésgátlás (rúdadagoló) 10. felhasználói paraméter: Rezgésgátlás (főorsó) 11. felhasználói paraméter: Rezgésgátlás nyitott tokmány mellett 12. felhasználói paraméter: LED-es kijelzés funkció NCT Ipari Elektronikai Kft. 35/150 Dátum:

36 1. felhasználói paraméter: Munkadarab A megmunkálásnak megfelelően a munkadarab beállítási hosszúsága egyenlő: a kész munkadarab teljes hossza + a forgácsolószerszám XXX mm szélessége A beállítási érték: XX mm (rögzített orsóházzal kialakított eszterga esetén) Amikor a tokmány nyit, a rúdadagoló azonnal az eszterga ütközőjéig tolja a rudat; ahhoz, hogy minél kisebb erővel ütközzön fel a rúd az ütközőn, állítson be egy ütközőtől számított akkora távolságot, amelyen az előtolórúd lassan mozog. A csúszó orsóházzal kialakított eszterga esetén állítson F4=0 értéket. NCT Ipari Elektronikai Kft. 36/150 Dátum:

37 2. felhasználói paraméter: Nyomaték beállítása F3 értéke a nyers rúdanyag súlyától függ; lehet például 45 kg. F4 javasolt értéke 15 kg. 3. felhasználói paraméter: Túl hosszú / túl rövid (rögzített orsóház esetén) A rögzített orsóházzal kialakított eszterga esetén a paraméter értéke XXX / XXX mm. Funkció: BEKAPCSOLVA / KIKAPCSOLVA Ez a paraméter egy biztonsági funkciót jelent arra az esetre, ha nyitva az eszterga patronja, a rúd viszont vagy túl hosszúra, vagy túl rövidre lesz adagolva. NCT Ipari Elektronikai Kft. 37/150 Dátum:

38 4. felhasználói paraméter: Túl hosszú / túl rövid (csúszó orsóház esetén) A csúszó orsóházzal kialakított eszterga esetén a paraméter értéke XXX / XXX mm. Funkció: BEKAPCSOLVA / KIKAPCSOLVA Ez a paraméter egy biztonsági funkciót jelent arra az esetre, ha nyitva az eszterga patronja, a rúd viszont vagy túl hosszúra, vagy túl rövidre lesz adagolva. NCT Ipari Elektronikai Kft. 38/150 Dátum:

39 5. felhasználói paraméter: Felső kés helyzet A paraméter értéke: XXXX mm Funkció: BEKAPCSOLVA (Új rúd mozog, és megáll a helyes pozícióban)/kikapcsolva (Új rúd ide-oda mozog, majd megáll az ütközőnél.) Új rúd kiinduló helyzet Új rúd betöltésekor ez a funkció biztosítja azt, hogy a rúd adagolása ugyanabba a pozícióba történjen a beállítás változtatása nélkül még akkor is, ha eltérő hosszúságú rudakról van szó. A paraméter értéke az SR0 mérőjelzőtől addig a pontig terjedő távolság, ameddig a rudat szeretné tolni. Kézi vagy automatikus működtetéskor a kijelzőn látható lesz ez a távolság, amikor a rúd túljutott az SR0 felsőkés-érzékelőn. Határozza meg és írja be a paraméter értékét (F3). NCT Ipari Elektronikai Kft. 39/150 Dátum:

40 6. felhasználói paraméter: Előtolórúd közeli helyzete A paraméter értéke: XXXX mm Miután a rúd beleesett a vezetőcsatornába, az előtolórúd elkezdi tolni a rudat közeli helyzetbe, egészen a megszorítási helyzetig. A kis sebességű mozgás távolsága: XXX mm Az előtolórúd ezen a távolságon fog lassan haladni. Súlyadat beállítás: XXX kg (javasolt érték 45 kg) NCT Ipari Elektronikai Kft. 40/150 Dátum:

41 7. felhasználói paraméter: Rúdvég helyzet A paraméter értéke: XXXX mm Mozgassa az előtolórudat előre a patron végétől mért 5 mm távolságig. Ez lesz a rúdvég helyzete. 8. felhasználói paraméter: Olajszivattyú lekapcsolása A paraméter értéke: XXXX mm Amikor az előtolórúd a 8. paraméter értékénél nagyobb távolságra mozdul el, a hidraulikaolaj szivattyú kikapcsol. NCT Ipari Elektronikai Kft. 41/150 Dátum:

42 9. felhasználói paraméter: Rezgésgátlás (rúdadagoló) Előtolórúd funkció: XXXX F1: BEKAPCSOLVA / KIKAPCSOLVA (rögzített orsóházzal kialakított eszterga esetén) (az előtolórúd megszorításának funkciója) A KIKAPCSOLVA csak a csúszó orsóházzal kialakított eszterga esetén állítható. Nyitási helyzet: XXXX A rezgésgátlás megszüntetése: Amikor az előtolórúd a beállított értéknél nagyobb távolságra mozdul el, akkor a rezgésgátlás megszűnik az előtolórúd áthaladásához. Előtolórúd megszorítási helyzet: amikor ez a funkció be van kapcsolva, és az előtolórúd túlhaladt az előírt értéken, akkor a rezgésgátlás bekapcsol újra az előtolórúd megszorításához. NCT Ipari Elektronikai Kft. 42/150 Dátum:

43 10. felhasználói paraméter: Rezgésgátlás (főorsó) Előtolórúd funkció: XXXX F1: BEKAPCSOLVA / KIKAPCSOLVA (rögzített orsóházzal kialakított eszterga esetén) A KIKAPCSOLVA csak a csúszó orsóházzal kialakított eszterga esetén állítható. Nyitási helyzet: XXXX A rezgésgátlás megszüntetése: Amikor az előtolórúd a beállított értéknél nagyobb távolságra mozdul el, akkor a rezgésgátlás megszűnik az előtolórúd áthaladásához. Előtolórúd megszorítási helyzet: amikor ez a funkció be van kapcsolva, és az előtolórúd túlhaladt az előírt értéken, akkor a rezgésgátlás bekapcsol újra az előtolórúd megszorításához. 11. felhasználói paraméter: Rezgésgátlás nyitott tokmány mellett Kapcsolja be ezt a funkciót, és a rezgésgátlás működni fog nyitott, illetve zárt esztergatokmány esetén. A KIKAPCSOLVA csak a csúszó orsóházzal kialakított eszterga esetén állítható. NCT Ipari Elektronikai Kft. 43/150 Dátum:

44 12. felhasználói paraméter: LED-es kijelzés funkció Funkció: BEKAPCSOLVA / KIKAPCSOLVA Külső LED kijelző használatának funkciója. NCT Ipari Elektronikai Kft. 44/150 Dátum:

45 8.5. Rendszerparaméterek A rendszerparaméterek értékei előre beállított értékek. Csak külön engedéllyel módosíthatja azokat. A rendszerparaméterek a következők: S0: Adagolás üzemmód S1: Szinkronizálás S2: Adagolás tokmány nyitási sebesség S3: Adagolás tokmány zárási sebesség S4: Visszahúzás indítás S5: Burkolat biztonsági kapcsoló S6: Tokmány nyitási nyomaték késleltetés S7: Rezgésgátlás megvezetési távolság beállítás S8: Előtolórúd léptetés (változó előtolással) S9: Ciklusindító impulzus S10: Maradékanyag kilökés S11: Nyelv megadása S12: CNC / CAM választás S13: Főorsó léptetés leállítási idő (CAM) S14: Bütykös mechanizmus ciklus biztonság (CAM) S15: Rúdadagoló hosszúság választás S16: Idő beállítás S17: Annak ellenőrzése, hogy a rúdadagoló nincs automatikus üzemmódba állítva S0 rendszerparaméter: Adagolás üzemmód Az adagolás üzemmód beállítható: szimulációhoz (demo) üzemeléshez (run) Az üzemmód az F1 funkciógomb megnyomásával állítható be. NCT Ipari Elektronikai Kft. 45/150 Dátum:

46 S1 rendszerparaméter: Szinkronizálás Ez a paraméter a csúszó orsóházas esztergák esetén működik. A HMI kijelzőegység F1funkciógombjával kapcsolható be és ki. A szinkronizáló a tokmány zárása előtt 2 másodperccel lép működésbe; a működtetés a HMI kijelzőegység F1funkciógombjával történik. S2 rendszerparaméter: Adagolás tokmány nyitási sebesség Ez a paraméter az F1 funkciógombbal állítható be az alábbiak szerint: 0 m/min (pozíció) 1 m/min (kis sebesség) csúszó orsóházas esztergák esetén 12 m/min (normál sebesség) rögzített orsóházas esztergák esetén 40 m/min (nagy sebesség) csúszó orsóházas esztergák esetén 60 m/min (sebesség túllépés) csúszó orsóházas esztergák esetén NCT Ipari Elektronikai Kft. 46/150 Dátum:

47 S3 rendszerparaméter: Adagolás tokmány zárási sebesség Ez a paraméter az F1 funkciógombbal állítható be az alábbiak szerint: 0 m/min (pozíció) rögzített orsóházas esztergák esetén 1 m/min (kis sebesség) rögzített orsóházas esztergák esetén 40 m/min (nagy sebesség) csúszó orsóházas esztergák esetén 60 m/min (sebesség túllépés) csúszó orsóházas esztergák esetén S4 rendszerparaméter: Visszahúzás indítás Ez a paraméter az F1 funkciógombbal állítható be. Ez a paraméter változtatja az üzemszerűen nyitott / üzemszerűen zárt állapotot visszahúzásnál (rúdcserénél). NCT Ipari Elektronikai Kft. 47/150 Dátum:

48 S5 rendszerparaméter: Burkolat biztonsági kapcsoló Ez a paraméter az F1 funkciógombbal állítható be. Ez a paraméter hibaüzenetet küld, ha a rúdvégnél a burkolat nyitva van. S6 rendszerparaméter: Tokmány nyitási nyomaték késleltetés A tokmányzárás jelének késleltetési ideje az F3 funkciógombbal állítható be. NCT Ipari Elektronikai Kft. 48/150 Dátum:

49 S7 rendszerparaméter: Rezgésgátlás megvezetési távolság beállítás Ez a paraméter állítja be azt a távolságot, ami után az új rúd a felső kés jelzőnek ütközik; ezt követően bekapcsol (záródik) a rezgésgátlás az új rúdnak a főorsó tengelyvonalába történő vezetéséhez, megkönnyítve a rúdadagolást a gép patronjába. S8 rendszerparaméter: Előtolórúd léptetés (változó előtolással) A léptetést funkciót akkor kell használni, amikor a rúd hatszög vagy négyzet keresztmetszetű. Az előtolórúd több lépésben adagolja a rudat, míg el nem éri a felső kés helyzetét. A lépések száma az F3 funkciógombbal állítható be. NCT Ipari Elektronikai Kft. 49/150 Dátum:

50 S9 rendszerparaméter: Ciklusindító impulzus Ezzel a paraméterrel állítható be az a ciklus, amelynél ciklusindító jel adódik ki mindenegyes tokmánynyitáskor. S10 rendszerparaméter: Maradékanyag kilökés Ez a paraméter az F1 funkciógombbal kapcsolható be és ki. Opcionális funkció a maradékanyag kilökés a gép tokmányából. Ennek a funkciónak a használata függ a géptípustól és az opcionális tartozékoktól. Az F2 funkciógomb csak a CHIAH CHYUN eszterga CDS típusa esetén használható. NCT Ipari Elektronikai Kft. 50/150 Dátum:

51 S11 rendszerparaméter: Nyelv megadása Ezzel a paraméterrel választható meg, hogy milyen nyelven jelenjen meg az információ a kijelzőn. S12 rendszerparaméter: CNC / CAM választás Válassza meg a gép típusát (CNC vagy CAM (mechanikus vezérlés)). Ha CNC lett választva, a Rúdvég 1 (Bar end 1) jel adódik ki a tokmány nyitása után mindaddig, míg be nem fejeződik a rúdcsere; ezután a jel megszűnik. CAM választása esetén a Rúdvég 1 (Bar end 1) jel a 20. felhasználói paramétertől függően kapcsolódik be és ki. NCT Ipari Elektronikai Kft. 51/150 Dátum:

52 S13 rendszerparaméter: Főorsó léptetés leállítási idő (CAM) A leállítási idő: XXX s Ezt a paramétert csak bütykös mechanizmussal kialakított gépen használja. Új rúdnak az eszterga főorsójába történő adagolásakor a paraméter léptetve forgatja a főorsót, hogy a rúd könnyebben csússzon be a patronba. S14 rendszerparaméter: Bütykös mechanizmus ciklus biztonság (CAM) Beállítási érték: 000,0 s Funkció: BEKAPCSOLÁS / KIKAPCSOLÁS Ezt a paramétert csak bütykös mechanizmussal kialakított gépen használja annak ellenőrzésére, hogy a bütykös tengely a biztonsági idő túl működik-e. NCT Ipari Elektronikai Kft. 52/150 Dátum:

53 S15 rendszerparaméter: Rúdadagoló hosszúság választás E paraméterrel választható meg a rúdadagoló hosszúsága; 2,5 m, 3 m vagy 3,6 m. S16 rendszerparaméter: Idő beállítás Ezzel a paraméterrel állítható be az idő a kijelzőhöz; a beállított idő az F1 funkciógombbal változtatható meg. NCT Ipari Elektronikai Kft. 53/150 Dátum:

54 S17 rendszerparaméter: Annak ellenőrzése, hogy a rúdadagoló nincs automatikus üzemmódba állítva F1 funkciógomb: BEKAPCSOLÁS / KIKAPCSOLÁS F3 funkciógomb: Tokmányzárások száma: XX alkalom NCT Ipari Elektronikai Kft. 54/150 Dátum:

55 8.6. Hibaüzenetek és visszaállítás Ssz. Hibaüzenet A hiba keresése és megszüntetése 1 Maradékanyag a tokmányban 2 A visszahúzódás nem tart a kiinduló helyzetig 3 Maradékanyag az előtolórúd perselyben. 4 Csatorna nyitás / zárás időtúllépés 1. Vegye ki a maradékanyagot a tokmányból, és ellenőrizze, hogy megfelelő méretű-e az előtolórúd persely. 2. Ellenőrizze az SR5 anyagérzékelőt. 3. A rúdanyagon levő sorja megakasztja az előtolórúd perselyt, így az nem tud visszahúzódni. 1. Ellenőrizze, hogy vannak-e idegen anyagok a szervomotorban. 2. Ellenőrizze, hogy megfelelően működik-e az SR2 alaphelyzet érzékelő. 3. A rúdanyagon levő sorja megakasztja az előtolórúd perselyt, így az nem tud visszahúzódni. 1. Ellenőrizze az SR5 anyagérzékelőt. Az SR5 LED kigyullad, ha az előtolórúd persely nem tudja szorítani a rúdanyagot. 2. Ellenőrizze, hogy a levegőnyomás nagyobb-e 4,9 bar-nál. 3. Ellenőrizze, hogy megfelelő méretű-e az előtolórúd persely. 1. Ellenőrizze, hogy megfelelően működik-e az SR3 vezetőcsatorna zárt helyzet érzékelő. 2. Ellenőrizze a vezetőcsatornát működtető motort. 5 Nincs rúd a rúdtárban 1. Ellenőrizze az SR5 anyagérzékelőt. Az SR5 LED kigyullad, ha az előtolórúd persely nem tudja szorítani a rúdanyagot. 2. Helyezzen a rúdtárba több rudat. 6 A tokmány nincs nyitva a rúdcseréhez 1. Nyissa a perselyt és ellenőrizze. 2. Ellenőrizze a programot az esztergán. 3. Kézi üzemmódban az előtolórúd nem mozog előre/hátra, mivel az esztergatokmány nem nyit. 7 Kicsi a levegőnyomás. Ellenőrizze, hogy a levegőnyomás nagyobb-e 4,9 bar-nál. 8 Nem adódik ki új rúd az esztergatokmányból. 1. Ellenőrizze, hogy nincs-e túl nagyra választva az 5. paraméter értéke. 2. Ellenőrizze a rúdvég leélezését. NCT Ipari Elektronikai Kft. 55/150 Dátum:

56 Ssz. Hibaüzenet A hiba keresése és megszüntetése 9 A tokmánynyitási idő túl rövid (rögzített orsóházas esztergák esetén) 10 A tokmánynyitási idő túl hosszú (rögzített orsóházas esztergák esetén) 11 Üzemszerűen zárt állapot (NC) hiba 1. Ellenőrizze, hogy nincs-e túl nagyra választva a 3. paraméter értéke. 2. Ellenőrizze, hogy nem túl rövid-e a munkadarab. 3. Ellenőrizze, hogy elég hosszú-e az idő a persely nyitásához. 4. Ellenőrizze, hogy elég nagy-e a nyomaték. 5. Ha nem nyílik az esztergapersely, akkor szerelje ki és tisztítsa meg. 6. A csúszó orsóházas esztergák esetén, nyitott tokmánynál, és amikor a főorsó visszafelé mozog, húzza vissza a rudat. 1. Ellenőrizze, hogy nincs-e túl kicsire választva a 3. paraméter értéke. 2. Ellenőrizze az előtolórúd perselyt. 3. Törött forgácsolószerszám (rögzített orsóházas esztergák esetén) Ellenőrizze az esztergát. 12 A főburkolat nyitva 1. Biztonsági okokból ne nyissa ki a fő burkolatot az idő alatt, míg a rúdadagoló cseréli az anyagot. (CE fő burkolat) 2. Térjen át a kézi üzemmódra. 13 Ellenőrizze a vezetőcsatorna zárt helyzet érzékelőt 14 Vészáramkör nyitva és túlterhelés, ellenőrizze KH1-et és KH2-őt. 15 Szervomotor hiba, ellenőrizze az NFB1 biztosító nélküli megszakítót 16 M1 motor hátramozgatási időtúllépés Az SR4 vezetőcsatorna zárt helyzet érzékelőnek tartania kell bekapcsolt állapotát. Ellenőrizze KH1 KH2-t, a túlterhelést, a vészleállítást. Ellenőrizze, hogy megfelelően működik-e a szervomotor, amikor leáll a szervomotor, kapcsolja ki a hálózati táplálást, majd ismét kapcsolja be. 1. Ellenőrizze, hogy került-e valami a hajtóműbe, ami miatt a szervomotor nem tud hátramozgatni alaphelyzetbe. 2. Ellenőrizze az SR2 alaphelyzet érzékelőt. 17 Felső kés érzékelő hibája Ellenőrizze, hogy nem került-e idegen anyag az SR0 felső kés érzékelőbe, vagy nem sérült-e meg. 18 M1 motor előremozgatási időtúllépés Ellenőrizze, hogy került-e valami a hajtóműbe, ami miatt a szervomotor nem tud előremozgatni. 19 Adagolás időtúllépés Ellenőrizze, hogy megfelelően működik-e az M1 motor. 20 Bütykös mechanizmus ciklusidő hiba 1. Ellenőrizze, hogy helyesen lett-e beállítva a bütykös mechanizmus biztonsági kapcsolója. 2. Ellenőrizze az S14 rendszerparamétert. NCT Ipari Elektronikai Kft. 56/150 Dátum:

57 Ssz. Hibaüzenet A hiba keresése és megszüntetése 21 Túl rövidre állított felső kés 1. Állítsa be újra a felső kést. 2. Helytelen a rúdadagoló telepítési távolsága (túl közel lett telepítve az esztergához). 22 A tokmányzárási idő túl rövid (csúszó orsóházas esztergák esetén) 23 A tokmányzárási idő túl hosszú (csúszó orsóházas esztergák esetén) 24 Felső kés munkahenger hiba 25 A vezetőcsatorna zárás időtúllépés 26 A rúdadagoló nincs automatikus üzemmódban 1. Ellenőrizze, hogy nem lett-e túl nagyra választva a 4. felhasználói paraméter. 2. Ellenőrizze az előtolórúd perselyt. 3. Ellenőrizze az előtolórudat. 1. Ellenőrizze a perselyt. 2. Ellenőrizze az előtolórúd perselyt. 3. Ellenőrizze, hogy nem lett-e túl kicsire választva a 4. felhasználói paraméter. 1. Ellenőrizze, hogy nem hibásodott-e meg az SR0 felső kés érzékelő. 2. Ellenőrizze, hogy helyesen lett-e megválasztva a felső kés érzékelő beállítási értéke. 1. Ellenőrizze az SR4 vezetőcsatorna zárt helyzet érzékelő működését. 2. Ellenőrizze a vezetőcsatorna nyitás/zárás motorját. Miközben az eszterga működik, és a rúdadagoló kézi üzemmódba van állítva, akkor kapcsolja át automatikus üzemmódba. Az előfordult hibaüzenetek listáját kézi üzemmódban az F2 megnyomásával kérdezheti le. 01. Hibaüzenet: Maradékanyag a tokmányban 01. HIBAÜZENET Maradékanyag a tokmányban F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Vegye ki a maradékanyagot a tokmányból, és ellenőrizze, hogy megfelelő méretű-e az előtolórúd persely. 2. Ellenőrizze az SR5 anyagérzékelőt. NCT Ipari Elektronikai Kft. 57/150 Dátum:

58 02. Hibaüzenet: A visszahúzódás nem tart a kiinduló helyzetig 02. HIBAÜZENET A visszahúzódás nem tart a kiinduló helyzetig F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy vannak-e idegen anyagok a szervomotorban. 2. Ellenőrizze, hogy megfelelően működik-e az SR2 alaphelyzet érzékelő. 3. Sorja a maradékanyagon. 03. Hibaüzenet: Maradékanyag az előtolórúd perselyben 03. HIBAÜZENET Maradékanyag az előtolórúd perselyben F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze az SR5 anyagérzékelőt. 2. Ellenőrizze, hogy a levegőnyomás nagyobb-e 4,9 bar-nál. 3. Ellenőrizze, hogy megfelelő méretű-e az előtolórúd persely. NCT Ipari Elektronikai Kft. 58/150 Dátum:

59 04. Hibaüzenet: Csatorna nyitás / zárás időtúllépés 04. HIBAÜZENET Csatorna nyitás / zárás időtúllépés F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy megfelelően működik-e az SR3 vezetőcsatorna zárt helyzet érzékelő. 2. Ellenőrizze a vezetőcsatornát működtető motort. 05. Hibaüzenet: Nincs rúd a rúdtárban 05. HIBAÜZENET Nincs rúd a rúdtárban F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze az SR5 anyagérzékelőt. 2. Helyezzen a rúdtárba több rudat. NCT Ipari Elektronikai Kft. 59/150 Dátum:

60 06. Hibaüzenet: A tokmány nincs nyitva a rúdcseréhez 06. HIBAÜZENET A tokmány nincs nyitva a rúdcseréhez F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Nyissa a perselyt és ellenőrizze. 2. Ellenőrizze a programot az esztergán. 07. Hibaüzenet: Kicsi a levegőnyomás. 07. HIBAÜZENET Kicsi a levegőnyomás F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Ellenőrizze, hogy a levegőnyomás nagyobb-e 4,9 bar-nál. 08. Hibaüzenet: Nem adódik ki új rúd az esztergatokmányból 08. HIBAÜZENET Nem adódik ki új rúd az esztergatokmányból F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy nincs-e túl nagyra választva az 5. paraméter értéke. 2. Ellenőrizze a rúdvég leélezését. NCT Ipari Elektronikai Kft. 60/150 Dátum:

61 09. Hibaüzenet: A tokmánynyitási idő túl rövid (rögzített orsóházas esztergák esetén) 09. HIBAÜZENET A tokmánynyitási idő túl rövid (rögzített orsóházas esztergák esetén) F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy nincs-e túl nagyra választva a 3. paraméter értéke. 2. Ellenőrizze, hogy nem túl rövid-e a munkadarab. 3. Ellenőrizze, hogy elég hosszú-e az idő a persely nyitásához. 4. Ellenőrizze, hogy elég nagy-e a nyomaték. 5. Ha nem nyílik az esztergapersely, akkor szerelje ki és tisztítsa meg. 6. A csúszó orsóházas esztergák esetén, nyitott tokmánynál, és amikor a főorsó visszafelé mozog, húzza vissza a rudat. 10. Hibaüzenet: A tokmánynyitási idő túl hosszú (rögzített orsóházas esztergák esetén) 10. HIBAÜZENET A tokmánynyitási idő túl hosszú (rögzített orsóházas esztergák esetén) F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy nincs-e túl kicsire választva a 3. paraméter értéke. 2. Ellenőrizze az előtolórúd perselyt. 3. Törött forgácsolószerszám (rögzített orsóházas esztergák esetén) NCT Ipari Elektronikai Kft. 61/150 Dátum:

62 11. Hibaüzenet: Üzemszerűen zárt állapot (NC) hiba 11. HIBAÜZENET Üzemszerűen zárt állapot (NC) hiba F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Ellenőrizze az esztergát. 12. Hibaüzenet: A főburkolat nyitva 12. HIBAÜZENET A főburkolat nyitva F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Biztonsági okokból ne nyissa ki a fő burkolatot az idő alatt, míg a rúdadagoló cseréli az anyagot. (CE fő burkolat) 2. Térjen át a kézi üzemmódra. 13. Hibaüzenet: Ellenőrizze a vezetőcsatorna zárt helyzet érzékelőt 13. HIBAÜZENET Ellenőrizze a vezetőcsatorna zárt helyzet érzékelőt F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Az SR4 vezetőcsatorna zárt helyzet érzékelőnek tartania kell bekapcsolt állapotát. NCT Ipari Elektronikai Kft. 62/150 Dátum:

63 14. Hibaüzenet: Vészáramkör nyitva és túlterhelés, ellenőrizze M2-t, M3-t 14. HIBAÜZENET Vészáramkör nyitva és túlterhelés, ellenőrizze Q2-t F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Ellenőrizze a KH1 és KH2 túlterhelésreléket, és a vészleállítást. 15. Hibaüzenet: Szervomotor hiba 15. HIBAÜZENET Szervomotor hiba, ellenőrizze Q1-et F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Ellenőrizze, hogy megfelelően működik-e a szervomotor, amikor leáll a szervomotor, kapcsolja ki a hálózati táplálást, majd ismét kapcsolja be. NCT Ipari Elektronikai Kft. 63/150 Dátum:

64 16. Hibaüzenet: M1 motor hátramozgatási időtúllépés 16. HIBAÜZENET M1 motor hátramozgatási időtúllépés F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy került-e valami a hajtóműbe, ami miatt a szervomotor nem tud hátramozgatni alaphelyzetbe. 2. Ellenőrizze az SR2 alaphelyzet érzékelőt. 17. Hibaüzenet: Felső kés érzékelő hibája 17. HIBAÜZENET Felső kés érzékelő hibája F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Ellenőrizze, hogy nem került-e idegen anyag az SR0 felső kés érzékelőbe, vagy nem sérült-e meg. 18. Hibaüzenet: M1 motor előremozgatási időtúllépés 18. HIBAÜZENET M1 motor előremozgatási időtúllépés F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Ellenőrizze, hogy került-e valami a hajtóműbe, ami miatt a szervomotor nem tud előremozgatni. NCT Ipari Elektronikai Kft. 64/150 Dátum:

65 19. Hibaüzenet: Adagolás időtúllépés 19. HIBAÜZENET Adagolás időtúllépés F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: Ellenőrizze, hogy megfelelően működik-e az M1 motor. 20. Hibaüzenet: Bütykös mechanizmus ciklusidő hiba 20. HIBAÜZENET Bütykös mechanizmus ciklusidő hiba F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy helyesen lett-e beállítva a bütykös mechanizmus biztonsági kapcsolója. 2. Ellenőrizze az S14 rendszerparamétert. 21. Hibaüzenet: Túl rövidre állított felső kés 21. HIBAÜZENET Túl rövidre állított felső kés F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Állítsa be újra a felső kést. 2. Helytelen a rúdadagoló telepítési távolsága (túl közel lett telepítve az esztergához). NCT Ipari Elektronikai Kft. 65/150 Dátum:

66 22. Hibaüzenet: A tokmányzárási idő túl rövid (csúszó orsóházas esztergák esetén) 22. HIBAÜZENET A tokmányzárási idő túl rövid (csúszó orsóházas esztergák esetén) F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze, hogy nem lett-e túl nagyra választva a 4. felhasználói paraméter. 2. Ellenőrizze az előtolórúd perselyt. 3. Ellenőrizze az előtolórudat. 23. Hibaüzenet: A tokmányzárási idő túl hosszú (csúszó orsóházas esztergák esetén) 23. HIBAÜZENET A tokmányzárási idő túl hosszú (csúszó orsóházas esztergák esetén) F1 Hibaüzenet visszaállítás A hiba keresése és megszüntetése: 1. Ellenőrizze a perselyt. 2. Ellenőrizze az előtolórúd perselyt. 3. Ellenőrizze, hogy nem lett-e túl kicsire választva a 4. felhasználói paraméter. NCT Ipari Elektronikai Kft. 66/150 Dátum:
