CF 51 és CF 55 elektronikus számlálómű műszaki és kezelési útmutató

Átírás

1 CF 51 és CF 55 elektronikus számlálómű műszaki és kezelési útmutató Magyarországi forgalmazó: Holli Méréstechnika Kft DEBRECEN, Jókai u. 36. Tel/fa:

2 1. ÁTTEKINTÉS: TERMÉK LEÍRÁS: MŰKÖDÉSI ELV : HARDWARE LEÍRÁS: SZÁMLÁLÓMŰ (THE INTEGRATOR) : Burkolat (Cover): Alaplap (Base): Szervíz nyomógomb Opciós kártya csatlakozó kiosztása CF CF Bemenetek / kimenetek OPCIÓS KÁRTYÁK Az opciós kártya méretei Térfogat / Energia Impulzus M-BUS távleolvasó interface: Külső vízmérő impulzus bemenet Modem LON (hálózati) kártya JELLEMZŐK/KIJELZŐ/SOFTWARE LEÍRÁS: EMBER-GÉP INTERFACE (FELHASZNÁLÓI INTERFACE) ENERGIA TÉRFOGAT ÁRAMLÁS,TELJESÍTMÉNY, HŐMÉRSÉKLET T TELJES ÜZEMIDŐ ÉS SOFTWARE VERZIÓ CSÚCSÉRTÉK ADATOK BÓNUSZ ADATOK HIBAJELZÉSEK & FIGYELMEZTETÉSEK ÁRAMLÁS HIBA VISELKEDÉS RÖGZÍTETT IDŐPONTÚ LEOLVASÁS OPCIÓS KÁRTYA KIJELZÉSEK Külső vízmérő kijelző (1 és 2 szint) MBus Opció kijelzés (2-es szint) KIJELZŐ Kijelző Teszt HIBANAPLÓ TARIFÁK ADATGYŰJTÉS (DATA-LOGGING) BEÉPÍTÉS ÉS ÜZEMELTETÉS FIGYELMEZTETÉSEK Ebben a dukomentációban az alábbi jelöléseket alkalmazzuk: Biztonság Védelem Általános tájékoztató SZÁLLÍTOTT ANYAGOK

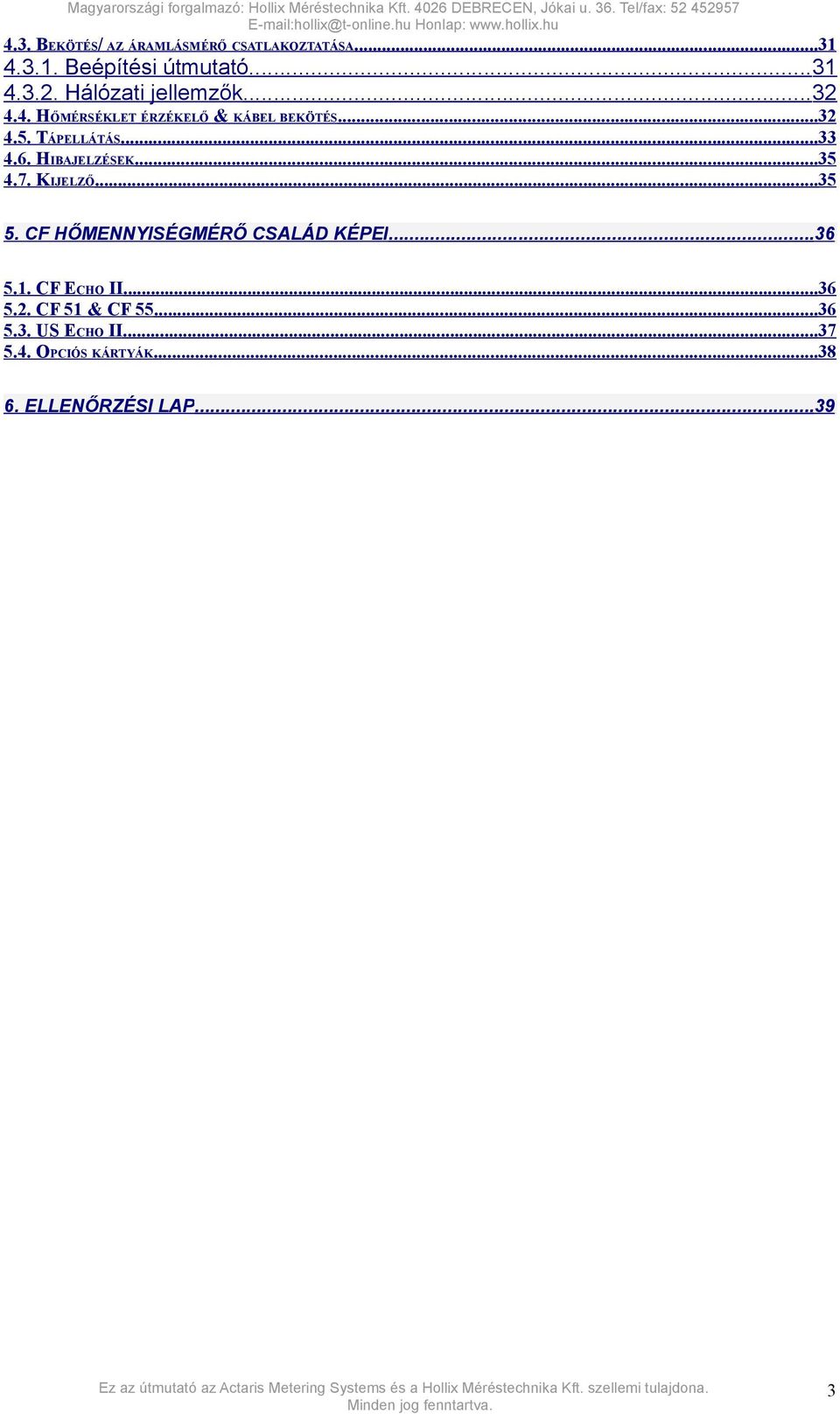

3 4.3. BEKÖTÉS/ AZ ÁRAMLÁSMÉRŐ CSATLAKOZTATÁSA Beépítési útmutató Hálózati jellemzők HŐMÉRSÉKLET ÉRZÉKELŐ & KÁBEL BEKÖTÉS TÁPELLÁTÁS HIBAJELZÉSEK KIJELZŐ CF HŐMENNYISÉGMÉRŐ CSALÁD KÉPEI CF ECHO II CF 51 & CF US ECHO II OPCIÓS KÁRTYÁK ELLENŐRZÉSI LAP

4 1. Áttekintés: 1.1. Termék leírás: A CF hőmennyiségmérők a fűtési és/vagy hűtési energia mérésére kifejlesztett készülékek családjába tartoznak. Ez a család egy, CF ECHO II. elnevezésű komplett hőmennyiségmérőből, US ECHO II. Vízmérőből és két számlálóműből, CF51 és CF55-ből áll. Piaci megfontolásból a mérők elnevezései különböző országokban eltérőek lehetnek. CF ECHO II egy komplett hőenergia mérő műszer, kiszámítja és megjeleníti azt az energiát, amely egy olyan fűtési vagy légkondicionáló rendszerben használódik fel, ahol víz a hőcserélő közeg. A készülék az alábbi részegységekből áll: - Egy áramlás érzékelő, amelyik méri annak a víznek a térfogatát, amely a fűtési/hűtési rendszeren átáramlik. Ez egy hideg vagy melegvizes ultrahangos áramlásérzékelő, amelyet a fűtési/hűtési kör előremenő vagy visszatérő ágába kell beépíteni. - Két (egy pár) hőmérséklet érzékelő (platina érzékelők), amelyeket a mérőkör bemenő és visszatérő hőmérsékletének mérésére használnak. - Egy elektronikus számlálómű, amelyik számolja az átáramlott térfogatot, átalakítja a hőmérséklet érzékelők jeleit és integrálja a teljesítményt az időben. A mérő tápellátása lehet elemes vagy hálózati. A mérő 2 (vagy 4 a CF55-nél) vezetékes Pt100 vagy Pt500 hőmérséklet érzékelőkkel működtethető. A mérő folyadékkristályos kijelzőjén gombnyomással megjeleníthetők a kívánt paraméterek. A mérők megfelelnek az EN1434 és OIML R75 szabványok előírásainak, valamint fejlesztésük a nyomás direktíva PED 97/23/CE, valamint az ólommentes forrasztásra és a veszélyes anyagok szállítására kiadott 2002/95/CE előírások figyelembe vételével történt. US ECHO II egy komplett áramlásmérő, az áramlás érzékelő-re alapozva, amely az áramlásra vonatkozó információt egyrészről elektronikus impulzus formájában továbbítja, másrészről vizuálisan is megjeleníti LED segítségével. A mérők tápellátása lehetséges egy US Echo II Pulse Bo eleméről, vagy hálózatról. A mérő tápellátása történhet közvetlenül egy elektronikus számlálóműből is. CF 51 és CF 55 két különböző számlálómű, amelyek a CF ECHO II. Hőmennyiségmérő elektronikus számlálóművei is egyúttal. Ezekhez a számlálókhoz Pt500 vagy Pt100 hőmérséklet érzékelők, valamint az áramlásérzékelő impulzusvezetékei csatlakoztathatók. Az impulzusértékeket a gyárban kell konfigurálni. 4

5 1.2. Működési elv : A mérő működési elve az alábbi diagram segítségével foglalható össze: Előremenő hőm. érzékelő R(Ohms) T( C) Elektronikus számlálómű Visszatérő hőm. érzékelő E = MWh R(Ohms) T( C) Áramlás érzékelő Az előremenő és visszatérő hőmérsékleteket hőmérséklet érzékelők mérik. A térfogatáramot egyrészt az áramlásérzékelő ultrahangos jelei vagy más áramlásmérők impulzusai szolgáltatják az önállóan is használható CF 51 és CF 55 számlálóműveknek. Az energiaértéket az alábbi képlet szerint számolja a számlálómű: E= ahol Pv. T. K Σ Pv a vezetéken átáramlott térfogat T hőmérséklet különbség az előremenő és visszatérő érzékelők között k fajhő korrekciós paraméter 5

6 2. HARDWARE LEÍRÁS: - Integrator számlálómű - wall mounting fali csatlakozó - US Echo II pulse bo US Echo II impulzus doboz - power supply modules tápegység modulok - flow sensor áramlás érzékelő - solar protection fényvédő burkolat 2.1. Számlálómű (The integrator) : A számlálómű műszaki okokból két fő részre osztott: az alaplap amely tartalmazza a mérőpanelt, és a burkolat amelyik nélkülözhetetlen a HMI (Human Machine Interface, Ember-Gép Interface) részére.(tulajdonképpen mérőpanel és felhasználói felület) A mérő előlapjának címkéjén az előírásos jelölések találhatók, valamint a mérési adatok biztonságának megőrzése céljából különféle plombázási helyek vannak. A műanyag burkolat polikarbonátból készül (PC), a számlálómű IP64 védelmi szintű. A számlálómű felszerelhető közvetlenül az áramlásérzékelőre, vagy egy fali tartó segítségével különállóan is. Ez a kivitel rugalmas hozzáférést biztosít a mérési információkhoz. 6

7 Az előlap tartalmazza: Burkolat (Cover): (HMI) a felhasználói felület A hitelesítési információkkal és Push Button Power Supply Info window címke a metrológiai Screw Ablak, mely alatt az LCD adatai láthatók LCD Window Label Optical Port Ablak, mely alatt a tápellátás módja látszik Customisation area Screw Serial nb Local approval labels Nyomógomb (PB), a következő kijelzőkép vagy menüszint léptetéséhez Két csavar a burkolat zárásához. A csavarok vezetékkel plombázhatók. Optikai interface külső kommunikációs eszközhöz. Etra címke helye Ablak, a gyári szám vagy engedélyszám részére A burkolat és az alaplap együtt IP64 védelmi szintű Alaplap (Base): Az alaplap 3 különböző területre osztható: c Terület 1 az elektronikus mérőelemeket tartalmazza b a j i 2 a) Folyadékkristélyos kijelző (LCD) az adatok és információk megjelenítésére 1 h 3 b) Opciós kártya csatlakozó c) Tápegység csatlakozó g 1 d) Hőmérséklet érzékelők rögzítő csavarjai 2 3 d 4 e f 5 e) Teszt és kalibrációs csatlakozó gyári vagy engedélyezett metrológiai hozzáféréssel rendelkezők részére (plombázott) f) Áramlásérzékelő jelkábel rögzítő csavarjai g) Kétutas optikai adatkapu h) Nyomtatott áramkör rögzítés, biztosítja az elektronika integritását (plombázott) 7

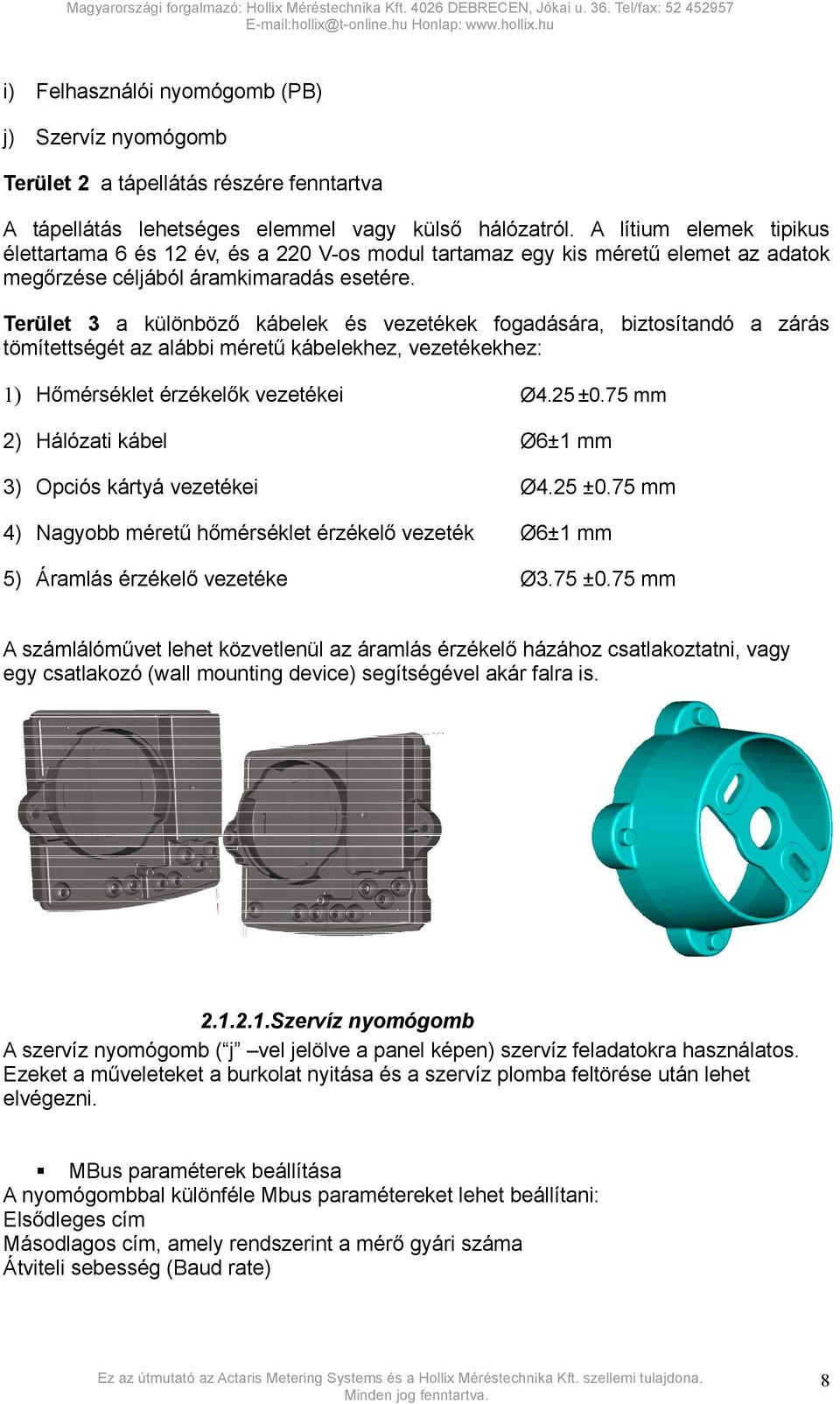

8 i) Felhasználói nyomógomb (PB) j) Szervíz nyomógomb Terület 2 a tápellátás részére fenntartva A tápellátás lehetséges elemmel vagy külső hálózatról. A lítium elemek tipikus élettartama 6 és 12 év, és a 220 V-os modul tartamaz egy kis méretű elemet az adatok megőrzése céljából áramkimaradás esetére. Terület 3 a különböző kábelek és vezetékek fogadására, biztosítandó a zárás tömítettségét az alábbi méretű kábelekhez, vezetékekhez: 1) Hőmérséklet érzékelők vezetékei Ø4.25 ±0.75 mm 2) Hálózati kábel Ø6±1 mm 3) Opciós kártyá vezetékei Ø4.25 ±0.75 mm 4) Nagyobb méretű hőmérséklet érzékelő vezeték Ø6±1 mm 5) Áramlás érzékelő vezetéke Ø3.75 ±0.75 mm A számlálóművet lehet közvetlenül az áramlás érzékelő házához csatlakoztatni, vagy egy csatlakozó (wall mounting device) segítségével akár falra is Szervíz nyomógomb A szervíz nyomógomb ( j vel jelölve a panel képen) szervíz feladatokra használatos. Ezeket a műveleteket a burkolat nyitása és a szervíz plomba feltörése után lehet elvégezni. MBus paraméterek beállítása A nyomógombbal különféle Mbus paramétereket lehet beállítani: Elsődleges cím Másodlagos cím, amely rendszerint a mérő gyári száma Átviteli sebesség (Baud rate) 8

9 Az i nyomógomb görgeti a kijelzőn látható, állítandó paramétereket. Például elsődleges cím a 2-es szinten: Meg kell nyomni a szervíz nyomógombot ( j ) legalább 2 másodpercig (amíg a kijelzőn lévő felirat villogni kezd) ekkor belépünk a beállító módba. A görgető ( i ) gomb megváltoztatja a kívánt paraméter értékét, a szervízgomb ( j ) pedig váltja a következő, állítandó értéket. A szervízgomb ( j ) hosszan tartó nyomásával a beállító módból kilépünk. Új opciós kártya installálása Egy új opciós kártya installálásának menete: a kártyát csatlakoztatni kell a b jelű aljzatba és meg kell nyomni a szervízgombot ( j ). A menüben automatikusan megjelenik az opciós kártya jele néhány másodpercen belül. A paraméterek beállításához a görgető ( i ) és a szervízgombokat ( j ) kell használni az előző pontban leírtak szerint. Adatmentés (kézi)forcing data Saving Elemcsere előtt, vagy ha bármely más oka van az adatok automatikus, óránkénti mentésén túli mentésnek az EEPROM-ba, akkor a szervíz nyomógombot kell 2 másodpecig megnyomni Opciós kártya csatlakozó kiosztása RD0, TD0 Soros interfész kommunikációs port. Ez egy alacsony szintű Mbus, tehát nem szabad RXD0-t alkalmazni, ha a feszültség nagyobb mint 3V. RD1, TD1 Ez a második soros interfész kommunikációs port, csak a CF 55 számlálóműhöz. Ez is alacsony szintű Mbus, tehát nem szabad 3V-nál nagyobb feszültséget alkalmazni. Select Érzékelő tű helye, amely az installált opciós kártya tipusának meghatározására szolgál. Optical Vs MBus Az optikai és Mbus vonal lehetséges konfliktusának feloldására szolgáló tű helye, ha az optikai csatlakozó és az Mbus ugyanazt a soros portot használná. Ha optikai kommunikáció történik és az Mbus kártya lekérdezésben van, az tartva marad (Mbus) mindaddig, amíg az optikai port szabaddá válik. Ugyanígy az ellenkezője is igaz. WM1, WM2 Két külső vízmérő impulzusainak bemenetei. Vdd, GND A főpanel áramellátásának csatlakozó pontjai. 9

10 Megfelelőség: CF 51 Class 2.0 acc.en 1434 Env. Class C acc.en 1433 PTB Class C SP Test < -2% Fűtés, hűtés és kombinált Számlálómű teszt KDT alkalmazások impulzusokkal vagy Visszatérő és előremenő, NOWA vízszintes vagy függőleges helyzet Számlálómű IP64 Hőmérséklet tartomány : Hőmérséklet különbség: Számlálómű Áramlásmérő: Hőmérséklet érzékelő tipus: Adat Regiszterek Mintavételi frekvenciák: C 3K ( C) Üzemi hőm: Tárolási hőm: 5 C.. 55 C -10 C.. 60 C ma. 70 C Bemenő Ha US ECHO II. áramlásmérőt használunk, akkor az impulzus adatkábel még az alábbi Alarm jelzéseket is továbbítja értékek: az áramlási adatok mellett: 1L túláram - Alarm 2.5 L visszáram - Alarm 10 L levegő a csőben - Alarm 25 L a túláram ideje - számláló 100 L adó szennyeződés - figyelmeztetés 250 L 1000 L PT100 / PT500 2 vezetékes EN szerint Fűtési energia Eh Hűtési energia Ec térfogat V 1-es külső V_WM1 (ha van opciós kártya) vízmérő térfogat V_WM2 2-es külső vízmérő térfogat Hálózati tápellátás esetén: Megjegyzés: Hőmérséklet ellenőrzés: 30 esetben/min Ha elemről Elemes tápellátás esetén : hálózati Hőmérséklet ellenőrzés: 2, 3, 5 vagy 12 tápellátásra esetben/min váltunk, a mintavételezés Ha CF51 táplálja az US ECHO II., akkor 6y és 12 automatikusan a y AA elemet kell használni. hálózati mintavételezésre vált. 10

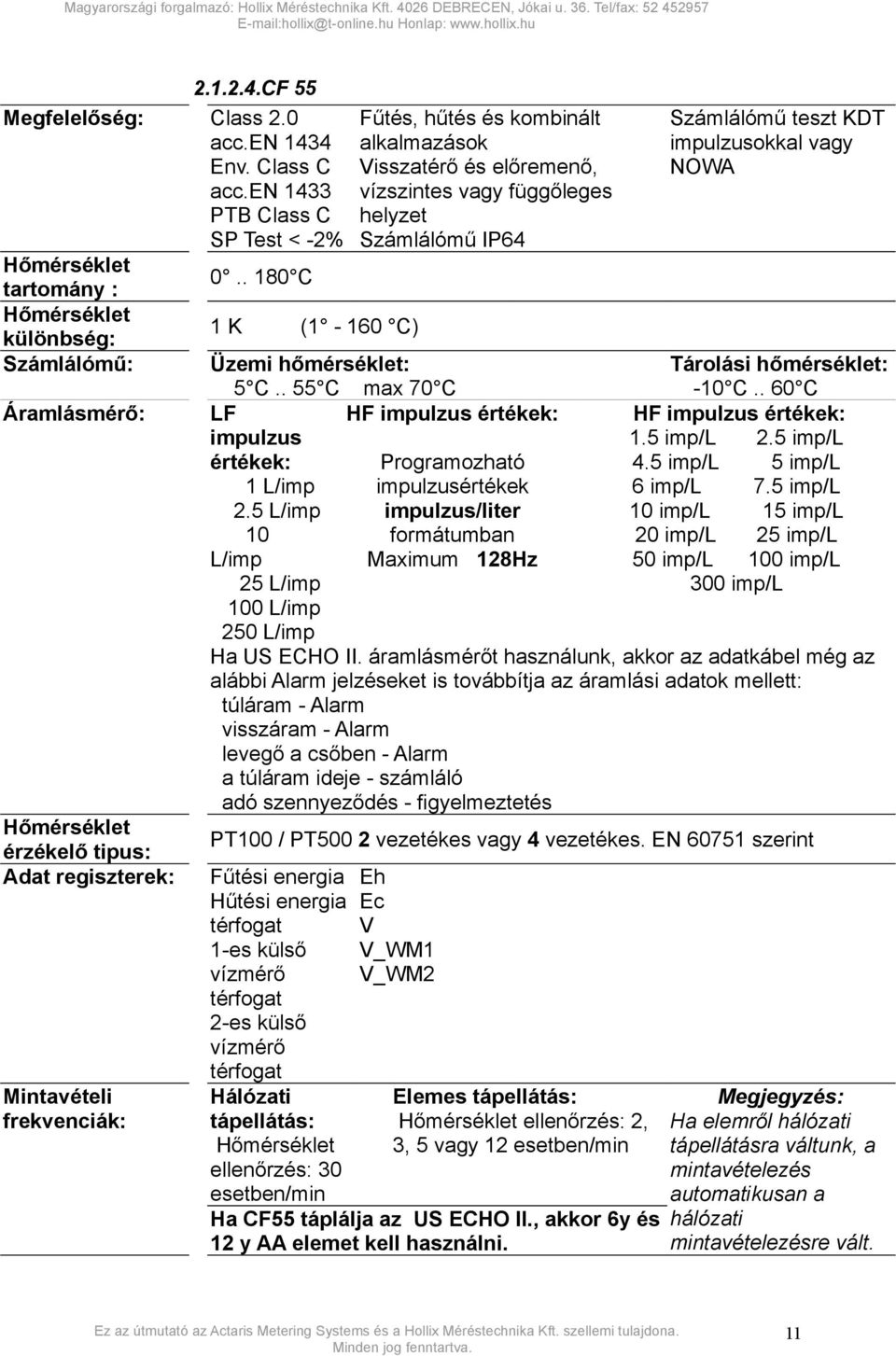

11 Megfelelőség: Hőmérséklet tartomány : Hőmérséklet különbség: Számlálómű: Áramlásmérő: Hőmérséklet érzékelő tipus: Adat regiszterek: Mintavételi frekvenciák: CF 55 Class 2.0 acc.en 1434 Env. Class C acc.en 1433 PTB Class C SP Test < -2% Fűtés, hűtés és kombinált alkalmazások Visszatérő és előremenő, vízszintes vagy függőleges helyzet Számlálómű IP64 Számlálómű teszt KDT impulzusokkal vagy NOWA C 1K (1-160 C) Üzemi hőmérséklet: Tárolási hőmérséklet: 5 C.. 55 C ma 70 C -10 C.. 60 C LF HF impulzus értékek: HF impulzus értékek: impulzus 1.5 imp/l 2.5 imp/l értékek: Programozható 4.5 imp/l 5 imp/l 1 L/imp impulzusértékek 6 imp/l 7.5 imp/l 2.5 L/imp impulzus/liter 10 imp/l 15 imp/l 10 formátumban 20 imp/l 25 imp/l L/imp Maimum 128Hz 50 imp/l 100 imp/l 25 L/imp 300 imp/l 100 L/imp 250 L/imp Ha US ECHO II. áramlásmérőt használunk, akkor az adatkábel még az alábbi Alarm jelzéseket is továbbítja az áramlási adatok mellett: túláram - Alarm visszáram - Alarm levegő a csőben - Alarm a túláram ideje - számláló adó szennyeződés - figyelmeztetés PT100 / PT500 2 vezetékes vagy 4 vezetékes. EN szerint Fűtési energia Eh Hűtési energia Ec térfogat V 1-es külső V_WM1 vízmérő V_WM2 térfogat 2-es külső vízmérő térfogat Hálózati Elemes tápellátás: tápellátás: Hőmérséklet ellenőrzés: 2, Hőmérséklet 3, 5 vagy 12 esetben/min ellenőrzés: 30 esetben/min Ha CF55 táplálja az US ECHO II., akkor 6y és 12 y AA elemet kell használni. Megjegyzés: Ha elemről hálózati tápellátásra váltunk, a mintavételezés automatikusan a hálózati mintavételezésre vált. 11

12 Bemenetek / kimenetek Minden tipusú számlálómű, ha opciós kártya van csatlakoztatva: Ismétlő kimenet - EN1434 OA tipus Külső vízmérő - IB / IC CF51 és CF55 Áramlásmérő bemenet - IB / IC Ismétlő kimenet - EN1434 OA tipus Külső vízmérő - IB / IC Minden esetben: EN OA Száraz kontaktus vagy elektronikus kontaktus Polaritásmentes Impulzushossz > 100ms Impulzus megszakítás > 100ms Határolás < 1ms Ma. feszültség 30V Ma. áramerősség 27mA "ON" feszültségesés < 27mA "OFF" ellenállás < 6MOhm EN IB Tápfeszültség < 6V áramerősség < 0.1mA bemeneti HIGH szint > 2V bemeneti LOW szint < 0.5V Pull-up ellenállás [ 50k.. 2M ] Ohm Bemeneti impulzushossz > 100ms Bemeneti impulzus frekvencia < 5Hz EN IC Tápfeszültség < 6V áramerősség < 0.1mA bemeneti HIGH szint > 2V bemeneti LOW szint < 0.5V Pull-up ellenállás [ 50k.. 2M ] Ohm Bemeneti impulzushossz > 0,1ms Bemeneti impulzus frekvencia < 5Hz 12

13 2.2. Opciós kártyák A CF hőmennyiségmérőkhöz egy opciós kártyát lehet csatlakoztatni távleovasás vagy távkijelzés céljából. Ha egy opciós kártya csatlakoztatva van, a mérő érzékeli a kártya jelenlétét és a szervíz gomb megnyomásával opciós programozói mód -ba ("option programming mode") lehet belépni. Akkor a felhasználó a nyomógombokkal programozhatja az egyes kártyák paramétereit. Egyébként, egy érzékelő minden órában detektálja azt is, ha a kártyát kiszerelték vagy reset történt. Az alábbi kártyák állnak a rendelkezésre: i ) Mbus + E/V (energia/térfogat) impulzus ii ) E/V (energia/térfogat) impulzus + 2 külső vízmérő iii ) Mbus + 2 külső vízmérő iv ) Modem + 2 külső vízmérő v ) LON + 2 külső vízmérő vi ) RF + 2 külső vízmérő vii )RS külső vízmérő A beszerelt opciós kártya látképe Opciós kártya beszerelés előtt 54,5 64,7mm 13

14 Az opciós kártya méretei Többféle opciós kártya létezik, de mindegyik azonos méretű. Az alkatrészek magassága kisebb mint a csatlakozó sorkapocsé. 54,5 64,7mm Térfogat / Energia Impulzus Ez a kártya a fűtési és hűtési energiával és víztérfogattal arányos impulzusokat hoz létre. A hűtési energia impulzusértéke helyettesíti a térfogatértéket, ha a mérőt kombinált (fűtési-hűtési) üzemmódra programozták. Az első impulzus a fűtési energiáé, a második pedig (általában a térfogaté) a hűtési energia impulzusa. Mindkét kimenet optikailag elszigetelt, impulzus mindig akkor van, ha az energia vagy térfogatérték utolsó digitje 1-el növekszik. Az impulzus nem polarizált, szimulált kontaktus az alábbi elektromos jellemzőkkel: Impulzus formátum : szélesség = 250 ms Legkisebb szünet 2 impulzus között : 250 ms Frekvencia : a kijelzett energiaérték utolsó digitjének minden egyes növekedése Megjegyzés :ha az utolsó digit növekedésének frekvenciája nagyobb mint 1 Hz, akkor az impulzusok tárolódnak. Maimális BE ON- ellenállás : 20 Ω Maimális feszültség (KI -OFF- állapot) : 30 V Maimális áramerősség (BE-ON- állapot) : 20 ma 14

15 M-BUS távleolvasó interface: Az M-BUS opciós kártya lehetővé teszi, hogy a felhasználó kiolvashassa a készülék minden adatát, az IEC és CEN EN1434 (M-Bus) szabványoknak megfelelően. Az M-Bus modul az alábbi sebességekkel működik: 300 bd 1200 bd 2400 bd 9600 bd A kártya működéséhez szükséges sebesség gyárilag progarmozva van. (nincs mester sebesség detektálás) A sebesség értékeket meg lehet változtatni a programozói menüben vagy a számlálómű nyomógombjaival. A CF55 számlálóműhöz dupla Mbus kártya is csatlakoztatható. A címek beállítása a leírt eljárás szerint. Megjegyzés: a baud rate egyenlő bit/sec Külső vízmérő impulzus bemenet A vízmérő modul követi 2 külső vízmérő térfogatértékeit kis frekvenciájú (LF) impulzusok érzékelésével. Minden fogadott impulzus által számított érték hozzáadódik a vízmérők térfogatértékeihez. Minden bemenet programozható az impulzusérték szerint, a térfogat pedig m³ és az alábbi táblázat tizedesei lesznek. V (tizedesek) 1 L/imp 2.5 L/imp 10 L/imp 25 L/imp 100 L/imp 250 L/imp Az alsó sor mutatja a tizedesek számát az impulzusértékek szerint. A bemenet alapbeállítása 1 Liter/imp. A fenti táblázat tájékoztató jellegű. Minden tizedesérték a EN1434 szabvány által számított, vagyis normál mérési tartomány (Qc-Qs)esetén a mérő jellemző digitje nem feltétlenül növeli 1-nél több lépéssel az értéket Modem A modem funkció az EEPROM-ban programozott telefonszám tárcsázásával olvas, az Mbus menüt használva. A kapcsolat létrejötte és az adatok kiolvasása céljából, a mérő az előre beprogramozott időben felhívja telefonszámot. A kapcsolat létrejötte után a szerver úgy fog működni, mint egy Mbus koncentrátor és közvetlenül a mérővel fog kommunikálni. 15

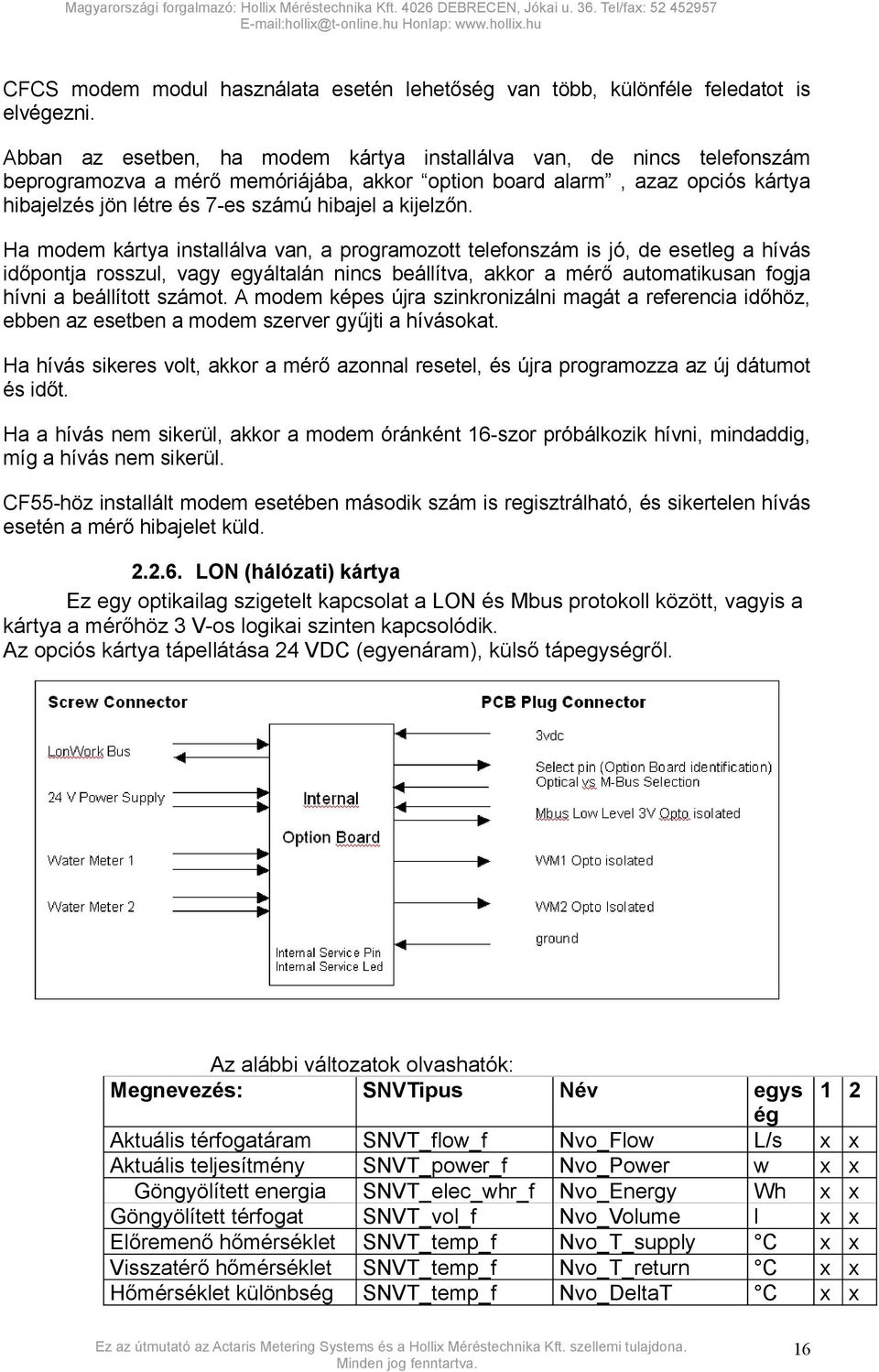

16 CFCS modem modul használata esetén lehetőség van több, különféle feledatot is elvégezni. Abban az esetben, ha modem kártya installálva van, de nincs telefonszám beprogramozva a mérő memóriájába, akkor option board alarm, azaz opciós kártya hibajelzés jön létre és 7-es számú hibajel a kijelzőn. Ha modem kártya installálva van, a programozott telefonszám is jó, de esetleg a hívás időpontja rosszul, vagy egyáltalán nincs beállítva, akkor a mérő automatikusan fogja hívni a beállított számot. A modem képes újra szinkronizálni magát a referencia időhöz, ebben az esetben a modem szerver gyűjti a hívásokat. Ha hívás sikeres volt, akkor a mérő azonnal resetel, és újra programozza az új dátumot és időt. Ha a hívás nem sikerül, akkor a modem óránként 16-szor próbálkozik hívni, mindaddig, míg a hívás nem sikerül. CF55-höz installált modem esetében második szám is regisztrálható, és sikertelen hívás esetén a mérő hibajelet küld LON (hálózati) kártya Ez egy optikailag szigetelt kapcsolat a LON és Mbus protokoll között, vagyis a kártya a mérőhöz 3 V-os logikai szinten kapcsolódik. Az opciós kártya tápellátása 24 VDC (egyenáram), külső tápegységről. Az alábbi változatok olvashatók: Megnevezés: SNVTipus Név Aktuális térfogatáram Aktuális teljesítmény Göngyölített energia Göngyölített térfogat Előremenő hőmérséklet Visszatérő hőmérséklet Hőmérséklet különbség Nvo_Flow Nvo_Power Nvo_Energy Nvo_Volume Nvo_T_supply Nvo_T_return Nvo_DeltaT SNVT_flow_f SNVT_power_f SNVT_elec_whr_f SNVT_vol_f SNVT_temp_f SNVT_temp_f SNVT_temp_f egys ég L/s w Wh l C C C

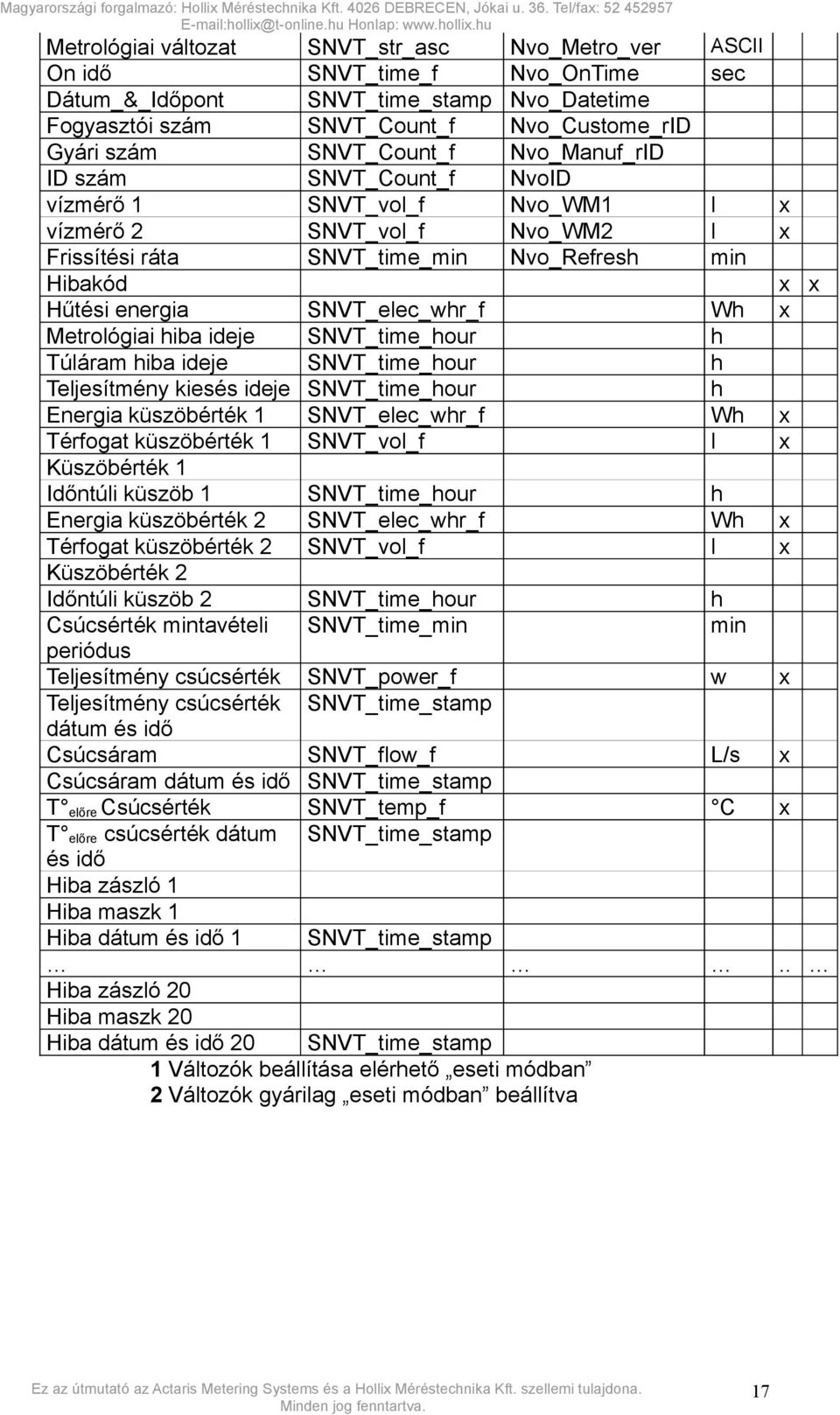

17 Metrológiai változat SNVT_str_asc Nvo_Metro_ver On idő SNVT_time_f Nvo_OnTime Dátum_&_Időpont SNVT_time_stamp Nvo_Datetime Fogyasztói szám SNVT_Count_f Nvo_Custome_rID Gyári szám SNVT_Count_f Nvo_Manuf_rID ID szám SNVT_Count_f NvoID vízmérő 1 SNVT_vol_f Nvo_WM1 vízmérő 2 SNVT_vol_f Nvo_WM2 Frissítési ráta SNVT_time_min Nvo_Refresh Hibakód Hűtési energia SNVT_elec_whr_f Metrológiai hiba ideje SNVT_time_hour Túláram hiba ideje SNVT_time_hour Teljesítmény kiesés ideje SNVT_time_hour Energia küszöbérték 1 SNVT_elec_whr_f Térfogat küszöbérték 1 SNVT_vol_f Küszöbérték 1 Időntúli küszöb 1 SNVT_time_hour Energia küszöbérték 2 SNVT_elec_whr_f Térfogat küszöbérték 2 SNVT_vol_f Küszöbérték 2 Időntúli küszöb 2 SNVT_time_hour Csúcsérték mintavételi SNVT_time_min periódus Teljesítmény csúcsérték SNVT_power_f Teljesítmény csúcsérték SNVT_time_stamp dátum és idő Csúcsáram SNVT_flow_f Csúcsáram dátum és idő SNVT_time_stamp T előre Csúcsérték SNVT_temp_f T előre csúcsérték dátum SNVT_time_stamp és idő Hiba zászló 1 Hiba maszk 1 Hiba dátum és idő 1 SNVT_time_stamp Hiba zászló 20 Hiba maszk 20 Hiba dátum és idő 20 SNVT_time_stamp 1 Változók beállítása elérhető eseti módban 2 Változók gyárilag eseti módban beállítva ASCII sec l l min Wh h h h Wh l h Wh l h min w L/s C.. 17

18 3. Jellemzők/Kijelző/Software leírás: A CF hőmennyiségmérők a fűtési/hűtési energiamérés adatainak teljes tartományát lefedik. A sofrtware megkönnyíti a méréshez és az analízishez használt legfontosabb paraméterek használatát illetve követését. A software-nek négy módozata van: Felhasználói mód: Az üzembehelyezett mérő normál állapota. A mérő adatai hozzáférhetők a felhasználók számára, a burkolatot nem kell felnyitni. Programozási mód: Ez a mód a gyár, vagy néhány azonosított és feljogosított hely, úgymint javító, és hitelesítő laboratóriumok számára hozzáférhető. Ebben a módban a mérő nyitott, és az EEPROM írása engedélyezett adatok és a metrológiai terület egyaránt. Az üzemelés módosítása, úgymint a korrekció tipusa (meleg/hideg) vagy az energiaegység regiszter programozása szintén lehetséges. Ez az állapot azonosítható a két hőmérséklet érzékelő jele közötti szegmens villogásával. Metrológiai mód: Ez a mód a teszt (hitelesítés) elvégzésére szolgál. A PTB csatlakozó tű és a GND (föld) csatlakoztatásával a mérő nyitott állapotba kerül és a 0,1 mwh (0, kwk) felbontást mutat. Opciós kártya programozási mód: Ez a mód akkor kapcsolódik be, ha egy opciós kártya csatlakoztatva van és azt a rendszer azonosította. A kijelzőn láthatóak lesznek azok a paraméterek, amelyek megváltoztathatók, úgymint a külső vízmérők térfogat regisztere, sebességértéke (baud rate) stb Ember-gép interface (felhasználói interface) A kijelző az alábbi esetekben kapcsolódik be: A fő nyomógomb megnyomása Gyári beállítás, teszt, hitelesítés Reset A kijelző az alábbi esetekben kikapcsol: Normál üzemmódban, az utolsó 4 percben a nyomógombot nem nyomták meg Ha az elem feszültség alacsony (a mért feszültség ~3.2V alá esik) 18

19 A kijelzőn 3 különféle szint jeleníthető meg: A mért értékek szintje Üzemeltetői szint A rögzített leolvasási adatok szintje Loop1 - visible Eh Ec (in combined mode) V LCD test if option board V_WM1 V_WM2 if tariff option in Advanced thrsld_val1 Ethrsld1 Vthrsld1 t_thrsld1 thrsld_val2 Ethrsld2 Vthrsld2 t_thrsld2 Dsiplay Sequence LCD 7 digits Energy shown as: Mwh (0 to 3 decimals) kwh (0 decimals) GJ (0 to 2 decimals) Loop2 - visible (2s PB) Q P Ts Tr dt total_op_t Ppeak_+_t_St Qpeak_+_t_St Tspeak_+_t_St Bonus_inst Bonus_cumul Alarms t_alarm Alarms are identified on the display by the icon Loop3 - utility FDRn_Eh FDRn_Ec (in combined mode) FDRn_V if option board FDRn_V_WM1 FDRn_V_WM2 Bonus_inst Bonus_cumul Mbus_p_adr Mbus_s_adr Baudrate if option board E_plse_val V_plse_val V_WM_pls_val 1&2 if CF Flow water meter used alarm_bckflow alarm_ovrflow alarm_t_ovrflow alarm_air The following values are available through the communication port: FDRn_Ppeak_+_t_St FDRn_Qpeak_+_t_St FDRn_Tspeak_+_t_St if tariff option in Advanced FDRn_Ethrsld1 FDRn_Vthrsld1 FDRn_t_thrsld1 FDRn_Ethrsld2 Warnings are identified by a special dedicated icon, not logged and turned OFF when ends Dirty transducers & No flow for 2 hours Display Navigation - press button to scroll within loop. Hold down button for 3 seconds to jump to net loop Ha nincs tárolt rögzített időpontú leolvasási adat, vagy nincs csúcsteljesítmény vagy csúcsáram, akkor a hozzá tartozó értékek nem jelennek meg a kijelzőn. Tehát, a következő kijelzés eléréséhez a fő nyomógombot kell megnyomni. Egyik szintről a másikra a fő nyomógomb legalább 2 másodpercig tartó megnyomásával lehet átlépni Energia A gyári konfigurációtól függően az energia mértékegysége lehet: kwh, MWh vagy GJ. A tizedesek száma a mérő méretétől függ. Amikor a mérő kombinált üzemmódban működik, a hűtési energiaérték mellett a kijelzőn a hideg hőmérséklet érzékelő szimbóluma is látszik. Az energiaérték számításra kerül minden kijelzett utolsó digit növekedése előtt és minden hőmérséklet mintázás nyomán. A hőmérséklet mérésének felbontása jobb, mint 0.01 C és a kijelzés felbontása pedig 0.1 C. Hivatalos hőmérséklet mérési tartomány 0 C..180 C és T 3K..180K. Az energiaszámítás feltételei : Nincs hőmérséklet hiba (Tbe hiba, Tki hiba, A/D konverter hiba) 19

20 Nincs áramlás hiba (Visszáram hiba, levegő a csőben hiba, US (ultrahangos)áramlás hiba, hidraulikus szenzor hiba, áramlásmérő nem működik. ) A kombinált üzemmód esetén: Fűtési/hűtési számítás = Hűtés (DeltaT < -0,5 C és Tbe < Tc hűtési küszöbérték) Hőmérséklet küszöbérték kombinált módban 20 C vagy 25 C 3.3. Térfogat A térfogatérték m³.-ben látható A térfogatérték kijelzése 7 digit-ben limitált (nem függ a tizedesek számától). A tizedesek száma fi, és soha nem változtatható. A térfogatot cm3 felbontásban számolja, de csak 7 digit látható, viszont a belső hordozó regiszter 14 digiten tárolja. A legkisebb szignifikáns digit 10-7 és a legnagyobb pedig Ez a regiszter a felhasználók számára nem hozzáférhető, a komplett adathoz egy speciális olvasó eszközzel lehet hozzáférni. A térfogat mindig az impulzusok száma, az olvasott túláramérték Fdiv szerint számítódik, és minden hőmérséklet számításkor történik. PiHF impulzusérték hozzáadódik a térfogatértékhez: TérfogatLiterek = TérfogatLiterek + PiLiterek Számítási feltételek : A térfogatszámítást nem befolyásolja egy hibajelzés, minden térfogatimpulzus számításba kerül. Sohasem, semmilyen hiba nem szakítja meg az impulzus számlálást : Visszáram hibajel Levegő a csőben hibajel Ultrahang hibajel A térfogat adatgyűjtés minden 0,5 s-ban, ha hálózati, vagy minden 2 s-ban, ha elemes a tápellátás. 20

21 3.4. Áramlás,teljesítmény, hőmérséklet T Az ÁRAMLÁS kijelzése m3/h-ban, 0-3 tizedesértékben, az alábbiak szerint: Ha a térfogatáram < 10 m3/h akkor 3 tizedes Ha a térfogatáram < 100 m3/h akkor 2 tizedes Ha a térfogatáram < 1000 m3/h akkor 1 tizedes Ha a térfogatáram >= 1000 m3/h akkor tizedes nélkül Bár programozható, alapértelmezés szerint az áramlás mintavételezés minden 0,5 sec-ban (hálózati) és minden 2 secban (elemes)az LCD frissítése azonos időben. Ez a modul a This module computes the TELJESÍTMÉNY-t számolja a hőmérséklet és áramlás adatokból. P (in kw) = Q (in m3/h). K. dt Ez az érték minden hőmérséklet mintavételezéskor számítódik. Meleg, Hideg és DELTA Hőmérséklet kijelzés 3.5. Teljes üzemidő és software verzió Ez két kijelzés az eddig elmúlt üzemelési időt és a software változat számát mutatja. Ez a szám két részből áll, a bal oldali gyári, metrológiai változatra, a jobb oldali pedig a hozzáadott funkciók, mint bónusz, csúcsadatok stb. meglétére utal. Az eltelt idő mutatója év és a napok száma (ÉV - NAP) A software változat száma 21

22 3.6. Csúcsérték adatok A csúcsérték adatok számítása egy előre beállítható 1 perctől 1440 percig (24 h) terjedő periódusban történik. A számítási periódus mindhárom érték esetében azonos: Teljesítmény Térfogatáram Előremenő hőmérséklet Az értékek a rögzített időpontú leolvasási értékekkel (FDR) azonos szélességű ablakokban számítódnak, átlagos értéket reprezentálva. A csúcsértékek mellett időpont jelölés is van, a memóriában tárolódnak, és 0-ra állítódnak minden új hónapban. A kommunikációs porton keresztül olvashatók, a kijelzőn nem. MAX MAX MAX Idő TELJESÍTMÉNY csúcsérték dátummal és időponttal nap + hónap év MAX MAX MAX Idő TÉRFOGATÁRAM csúcsérték dátummal és időponttal nap + hónap év ELÓREMENŐ HŐMÉRSÉKLET csúcsérték dátummal és időponttal Idő nap + hónap év A csúcsértékek beállíthatók és reset-elhetők a kommunikációs porton keresztül Bonus Tout Ez az útmutató az Actaris Metering Systems és a Holli Méréstechnika Kft. szellemi tulajdona Minden Tinjog fenntartva

23 3.7. Bónusz adatok A bónusz két szekcióra osztható- pillanatnyi és kumulált ahol a kumulált bónusz a pillanatnyi értékek átlaga. Pillanatnyi bónusz = 4,6 + ( 1664,4 / Telőre ) Tvissza Kumulált bónusz = Σ(pillanatnyi bónusz) / Temp_acquisition_nb Pillanatnyi BÓNUSZ Kumulált BÓNUSZ Ez a kiépítés elsősorban akkor érdekes, ha a mérőt például háztartási (lakás energiamérés) céljára alkalmazzák és a felhasználó a saját felhasznált teljesítményét kívánja felügyelni. Ez egy érték csak, nem függ az áramlástól Hibajelzések & Figyelmeztetések A hibajelzések a szervízemberke kijelzésével a figyelmeztetések pedig a hozzá tartozó ikon-nal együtt jelennek meg. Az utolsó 20 hibajelzés egy hibalista formájában a mérőben tárolódik. Minden hibaok dátummal és időponttal is meg van jelölve. Ezek az adatok a kommunikációs porton keresztül hozzáférhetők. Fő hiba Időszámláló (óra) Túláram hiba Időszámláló (óra) Tápellátás hiba Időszámláló (óra) A0 Hőmérséklet hiba kijelzés (a digiteknek nem szükséges ugyanabban az időpontban látszani) 1 hibás Telőremenő 2 hibás Tvisszatérő 3 megfordított érzékelők 4 A/D konverter hiba 23

24 A1 áramlás hiba kijelzés(a digiteknek nem szükséges ugyanabban az időpontban látszani) 1 Visszáram hiba 2 levegő a csőben hiba 3 Túláram hiba 4 Ultrahang vagy kábelszakadás hiba 5 nincs áramlás az utolsó 24 órában 6 áramlásmérő befolyásolás 7 Opciós kártya hiba Az alábbi figyelmeztetések jelennek meg a kijelzőn a menü szintjétől függetlenül: Elszennyeződött adók jel Áramlásjel: -villog (nincs áramlás) -állandó (van áramlás) 3.9. Áramlás hiba viselkedés Visszáram esetén az áramlásmérő nem ad ki impulzust. Ha az eltelt 2 óra során nem volt áramlás vagy folytatódott a visszáram, akkor 2 hibaüzenet jelenik meg Rögzített Időpontú Leolvasás A rögzített időpontú leolvasás modul az értékeket a hozzá tartozó nap és hónap értékkel együtt kezeli. A mérő az alábbi 13 havi adatokat tárolja: energiaérték térfogatérték 1-es vízmérő térfogatértéke 2-es vízmérő térfogatértéke teljesítménycsúcsérték + Dátum & idő áramlás csúcsérték + Dátum & idő előremenő hőmérséklet csúcsérték + Dátum & idő A fentiekre tekintettel az energia és térfogatértékek állandóan mentésre kerülnek és a kijelzőn megjeleníthetők. A külső vízmérők értékei akkor tárolódnak és kerülhetnek kijelzésre, ha a megfelelő opciós kártya csatlakoztatva van, a csúcsértékek pedig állandóan mentésre kerülnek, de a kijelzőn nem jeleníthetők meg. Ezekhez az adatokhoz távleolvasással (pl Mbus) juthatunk hozzá. A CF Heat Meter software, a CF CS-el lehetőség van a speciális adatokat kiolvasni. (Pl. MBus FDR keretek.) Az FDR (rögzített időpontú leolvasás) minden hónap utolsó napján órakor történik

25 3.11. Opciós kártya kijelzések Különféle opciós kártyák állnak a rendelkezésre:. A mérő egy multifunkciós nyomógombbal rendelkezik. Az opciós kátya csatlakoztatása után egy kis gombot (B) kell megnyomni, hogy a kártya installációját meg lehessen kezdeni. Ez a művelet megindítja a kártya azonosítását. A továbbiakban egy érzékelő minden órában ellenőrzi, hogy a kártyát nem távolították-e el, vagy nem történt e reset. B A Amikor az opciós kártyát a mérő felismerte, a kijelzőn az opciós kártya azonosítása megjelenik. Az A és B nyomógombokkal néhány érték megváltoztatható. Ebbe a speciális installációs műveletbe a B gomb legalább 2 sec-ig tartó megnyomásával lehet belépni. A kilépés ugyanez. Megjegyzendő, hogy az installáció műveletébe történő belépés után az A gomb módosítja az értékeket, a B gomb rögzíti és a következőre léptet Külső vízmérő kijelző (1 és 2 szint) A külső vízmérőkhöz tartozó térfogatértékek azonosítása a kijelző bal alsó sarkában megjelenő ikonnal történik. 1 2 Az impulzusértékek a 2-es menüszinten látszanak Minden impulzusérték száma a kijelző jobb szélén látható 12 l/imp MBus Opció kijelzés (2-es szint) Elsődleges MBus cím Másodlagos MBus cím, amely lehet pl. a mérő gyári száma, és két részben jelenik meg. MBus hálózat sebesség 25

26 3.12. Kijelző Kijelző Teszt Ez a teszt megmutat minden szegmenst, amely a kijelzőn telepítve van, függetlenül a mérő verziójától. 12 MAX l/imp Hibanapló A hibaüzenetek naplója a legutolsó 20 hibaüzenetet tartalmazza, amely a mérőn megjelent. Ezek az üzenetek a hiba időpontjával együtt kerülnek naplózásra és csak Mbus kommunikáción keresztül érhetők el. (4.4.9) Tarifák A CF55 tip. számlálók két függetelen küszöbértéket is kezelni tudnak. Ez a funkció Tariff elnevezésű. Ez azt jelenti, hogy a felhasználó be tud állítani küszöbérték tipust, mértékegységet és értéket a számlázási szerződésének megfelelően, és külön egy második küszöbértéket, mértékegységet, valamint értéket például egy második szerződés alapján. Az egyes köszöbérték tipusok az alábbiak lehetnek: Teljesítmény Térfogatáram Hőmérséklet különbség Előremenő hőmérséklet Visszatérő hőmérséklet Minden küszübértékre: ha a következő, már kiválasztott tipusú adat pillanatnyi értéke magasabb, mint a küszöbérték, akkor az alábbi értékekkel számol a készülék (egy az összesből): Küszöbérték feletti energia Küszöbérték feletti térfogat Küszöbérték feletti idő Az energiaérték más módon számítódik a küszöbérték esetén. A fő energia és térfogat regiszerek nem változnak és íródnak át újra és újra, a számlázásra használt energia és térfogatérték független marad a küszöbértékekkel kapcsolatos számításoktól. 26

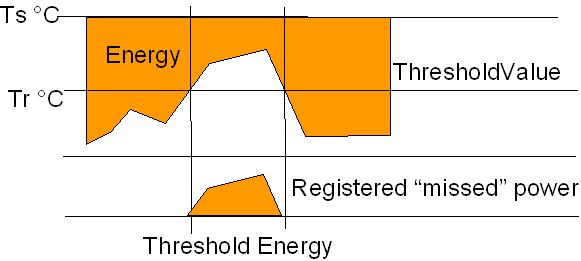

27 Ha a küszöbenergia küszöbérték regiszter érték TELJESÍTE=E+(P-Pth).dt MÉNY T.ÁRAM E=E+(Q-Qth).k.DT.dt Delta T E=E+Q.k.(DT-DTth).dt Térfogat küszöbérték regiszter Előrem. T V=V+(Q-Qth).dt V.térő T Ha a küszöbérték TELJESÍTMÉNY tipusú, akkor az integrált teljesítmény a leolvasott teljesítményérték és a teljesítmény küszöbérték különbsége. Ha a küszöbérték TÉRFOGATÁRAM tipusú, akkor az integrált teljesítmény annak a leolvasott teljesítménynek, (amelynél a pillanatnyi térfogatáram küszöbérték felett van) és a beállított teljesítmény küszöbérték különbsége. Teljesítmény küszöbérték : Eth = Eth + dv.k.dt(1 Pth/P) Térfogatáram küszöbérték: Eth = Eth + dv.k.dt (1-Qth/Q) DT küszöbérték: Eth = Eth + dv.k.dt (1-dTth/dT) Előremenő hőmérséklet küszöbérték: Eth = Eth + dv.k.dt Visszatérő hőmérséklet küszöbérték: Eth = Eth + dv.k.(tout Tth) Adatgyűjtés (Data-logging) A data-logging funkció az adatok tárolására egy kiterjesztett memóriát használ. A tárolt adatok a kijelzőn nem jelennek meg, de optikai interface-en vagy Mbus kommunikációs csatornán keresztül azokat olvasni, resetelni vagy programozni lehet. A felhasználónak lehetősége van a paraméterek megváltoztatására is, de előtte az összes regisztert resetelni kell. 27

28 Lehetséges értékek: Datalogging funkció Csak CF55 mérő Csak 6 érték lehetséges a listából A kiolvasott értékek pillanatnyi értékek, nem átlagok regiszterek: P Q Ts Tr bonus_inst Olvasási lépések: Percenkénti-től 7 naponta ( 1008 olvasás) Eh Ec V V_WM1 V_WM2 bonus_cml Ppeak Qpeak Ts_peak Példa egy lépés választásra: I: 10m # 15m # 20m # 30m # 168 óra 252 óra 336 óra 504 óra (7nap) (10½nap) (14nap) (21nap) II: 1h # 42 nap (6hét) 2h # 84 nap (12hét) 8h # 256 nap (36hét) 12h # 504 nap (72hét) III: 1d # 36 hónap (3év) 2d # 72 hónap (6év) 4d # 144 hónap (12év) 7d # 252 hónap (21év) Továbbá a data-logging funkció tárolja a naplót ugyanolyan státusban, mint a hibanapló. Hasonló módon lehet a felhasználónak a tárolt adatokhoz hozzáférni. 28

29 4. Beépítés és üzemeltetés Ez a fejezet annak a beépítési útmutatónak a másolata, amelyet minden CF hőmennyiségmérőhöz mellékelünk Figyelmeztetések Az Ön hőmennyiségmérője egy olyan pontos mérőműszer, amelyet számlázási feldatra fejlesztettek és hitelesítettek. Különös figyelemmel kell lenni tehát a beépítési mozzanatokra, e dokumentáció előírásai védik az Ön biztonságát, a sikeres mérés körülményeit és garanciális feltételek teljesülését biztosítják. A hőmennyiségmérőt mindig arra a célra kell alkalmazni, amelyre kifejlesztettük Ebben a dukomentációban az alábbi jelöléseket alkalmazzuk: FIGYELMEZTETÉS: elektromos veszély lehetséges FIGYELMEZTETÉS: veszély lehetséges állandó áram jelzés Biztonság A vízhálózat és az elektromos vezeték üzemelhet nagy nyomáson illetve nagy feszültségen amelyek fizikai károsodást okozhatnak. Csak olyan szakképzett emberek nyithatják ki a mérő burkolatát és építhetik be az áramlásmérőt, akik tisztában vannak a veszélyekkel. Biztosnak kell abban lenni, hogy a csővezeték földelve legyen. Mindig ki kell kapcsolni az elektromos áramot, mielőtt a készülék burkolatát felnyitják Védelem A termékek megfelelnek az Európai Úniós és az EN1434 szabvány környezeti C osztály előírásainak: Beltéri felhasználás során a környezeti hőmérséklet: +5 C C Tárolási hőmérséklet (elem nélkül): -10 C C Relatív páratartalom < 95% és tengerszint feletti magasság < 2000m A számlálómű védett a párabehatolás és csapódó víz ellen az alábbi előírások szerint: (IP64, EN60529 szerint) A mérőhidraulika védett a párabehatolás, erős vízsugár és rövid idejű vízbe merülés ellen (IP66/IP67, az EN60529 szerint) Védelem magas szintű mágneses erő hatása ellen (EN , EN , EN , EN szabványok) Túlfeszültség védelmi szint: II-es osztály a CEI szabvány szerint Szennyeződés szint: 2-es fokozat az EN61010 szerint. A termék kettős szigeteléssel védett. Nyomásnak és hőmérsékletnek az alábbi előírásban meghatározott jellemzők szerint ellenáll (PED 97/23/CE szerint) 29

30 Általános tájékoztató Soha ne emelje és szállítsa az áramlásmérőt a kábel(ek)nél fogva! A jelkábelt nem szabad elektromos feszültség alatt lévő kábel(ek), vagy másik jelkábel mellett vezetni. A másik jelkábel vagy elektromos vezeték és a jelkábel között legalább 50 cm távolságot kell hagyni. A metrológiailag nem plombázott részek csak szakemberek számára hozzáférhetők. A készülék nem plombázott részei nem tartoznak a garanciális jogok körébe az alábbi direktíva szerint: PED 97/23/CE). A perforált tömszelencéket csavarhúzóval kell szabaddá tenni. A készülék burkolatát (zárt állapotban) nedves, tisztítószerrel átitatott törlőkendővel kell tisztítani. 30

31 4.2. Szállított anyagok Az Ön csomagja tartalmaz: CF 51 és CF 55 elektronikus számlálómű és fali szerelési elem opcionális hálózati tápegység vagy opciós kártya 4.3. Bekötés/ az áramlásmérő csatlakoztatása Beépítési útmutató Sohasem szabad a mérő közelében hegesztést végezni, a mérő meghibásodhat. Hagyja a mérőt a dobozában mindaddig, amíg az előkészületi munkák folynak (hőszigetelés, festés stb.) Az áramlásmérő vízszintes vagy függőleges csővezetékbe is beépíthető anélkül, hogy a beépítési helyzet a pontosságot befolyásolná. (CF Echo II and US Echo II) Mindig a megfelelő átmérőjű és nyomásfokozatú csövet és tömítést kell alkalmazni. A mérő előtt és után elzáró szerelvény, és ha szükséges ürítőcsapot is kell alkalmazni a csere megkönnyítése céljából. Az áramlásmérő helyzete feleljen meg a számlálóművön feltüntetett poziciónak (supply pipe = előremenő vagy return pipe visszatérő) Amennyiben komoly örvénylés van a vezetékben, akkor a mérő előtt a táblázatban meghatározott hosszúságú egyenes csőszakaszt kell alkalmazni. Áramlásmérő csatlakoztatása a CF51 vagy CF55-höz Az áramlásmérő típusától függően, használja a (-)-t a földelés, a (+) aljzatot az impulzusvezeték (P) bekötésére. Ha az áramlásmérő típusa US Echo II, használnia kell a (+,-)-t a tápellátásra, impulzusbemenet (P kék színű vezeték) és az adatkábelt (D, fehér vezeték). + POZITÍV +3.6V - test (földelés) Áramlásmérő csatlakozás CF Echo II Mindig kezdje a szétkapcsolással (+, piros vezeték), aztán (P, kék vezeték) és végül az földelés (-, fekete vezeték). Az összekötés fordított sorrendben történik: (-), (D), (P) és végül (+). P IMPULZUS bemenet D ADAT bemenet Áramlásmérő csatlakozás US Echo II Mindig az összekötéssel kell kezdeni, (-, fekete vezeték), aztán (P, kék vezeték) és végül a tápellátás (+, piros vezeték). CF51 vagy CF55 tip. számlálóművet használunk, akkor az adatkábel kell csatlakoztatni (D, fehér vezeték). 31

32 Kis mérők Közepes mérők 3 (Qp 2.5 m /h) (Qp > 2.5 m3/h) Javasolt egyenes Javasolt egyenes Örvénylést előidéző ÉrzéÉrzékenység csőszakasz a mérő kenység csőszakasz a mérő forrás előtt ( DN) előtt ( DN) Ív kicsi 3 5 kicsi 10 Részben elzárt szelep kicsi 3 5 kicsi 10 Nagyon Átmérő csökkenés 0 kicsi 0 kicsi A mérő után nem kell egyenes csőszakaszt alkalmazni Hálózati jellemzők A vízhálózat jellemzői nem befolyásolhatják hátrányosan az alábbi értékeket: Csatlakozás Menetes/karimás Menetes/karimás Menetes/karimás Menetes/karimás Menetes/karimás Menetes/karimás Menetes/karimás Legkisebb állandó térfogat áram Qmin (m3/h) Névleges állandó térfogat áram Qp (m3/h) Legnagyobb baleseti* térfogat áram Qma (m3/h) Legnagyob állandó nyomás PN (bar) 16 / / / / / / / 25 Legnagyob baleseti* nyomás PT (bar) 32 / / / / / / / 50 Legnagyobb állandó hőmérséklet Φma ( C)** Legnagyobb baleseti* hőmérséklet Φacc ( C)** *A baleseti helyzet: ma. 1 óra/nap és 200 óra/év ** Nézze meg a mérő feliratán elhelyezett értéket! 4.4. Hőmérséklet érzékelő & kábel bekötés Kábel technológia 2 eres Kábel átmérő 3.5 mm... 7 mm Opciós kábel átmérő 3.5 mm.. 5 mm Érzékelő tipus Pt 100 vagy Pt IEC 751 (a mérő tipusától függően) Ne keverje össze az érzékelőket (párban szállítva, azonos gyári szám) A hőmérséklet érzékelők installálása az EN szabvány előírásai szerint történjen. A kis mérők (NÁ15 és NÁ20) esetében lehetőség van a hőmérséklet érzékelőt a mérőházba beépített merülő hüvelybe csatlakoztatni. Vezesse át az érzékelő kábeleit az 1-es és 2-es sz. furaton, vagy a 6-os és 7-es furaton ha azok átmérője Ø > 5 mm2 Az érzékelők polaritásmentesen beköthetők és egy műanyag szorítóval rögzíthetők. 1 - Ø4.25 ±0.75 mm hőm érzékelő 5 - Ø4.25 ±0.75 mm opciós kártya vezeték 2 - Ø4.25 ±0.75 mm hőm érzékelő 6 - Ø6±1 mm hőm. érzékelő 3 - Ø6±1 mm áram vezeték 7 - Ø6±1 mm hőm. érzékelő 4 - Ø4.25 ±0.75 mm Opciós kártya vezeték 8 - Ø3.75 ±0.75 mm hidraulika vezetéke 32

33 FONTOS! Ha a hőmérséklet érzékelőket a CF hőmennyiségmérő házába (NÁ15 és NÁ20) csatlakoztatja, akkor csak gyári csatlakozó adaptert vagy merülő hüvelyt szabad használni! (lásd az ábrát) Please note that the use of temperature sensors Pocket or Direct Immersion mounted directly in a CF Heat Meter hydraulic body (DN15 and DN20) must be preceded of the correct sensor adaptor! (see graphics) Direct Immersion sensors Pockect sensors Part number: A Part number: 9079 The lack of this adaptor will not assure the water tightness required and seriously endangers people's security! If the adaptor has not been supplied with the purchased material don't hesitate to ask it from your Actaris contact. Ezen adapter hiányában nem biztosítható a megkívánt tömítettség és ez súlyosan veszélyezteti a személyek biztonságát! Ha megfelelő adapter nem volt a szállítmányban, kérjük vegye fel a kapcsolatot az Actaris cég képviseletével! 4.5. Tápellátás Kétfajta tápellátás lehetséges, elemes vagy hálózati. A hálózati tápegység installálása során meg kell győződni arról, hogy az áram le van kapcsolva (megszakító vagy kapcsoló), mielőtt a burkolatot felnyitják. Az áramvezetéket a jobb oldali 3-ik tömszelencén kell átvezetni. (Lásd 4.4) Mindkét tipusú tápellátásnál a panelt a helyére kell csatlakoztatni. A hálazati panel esetében csavarral kell rögzíteni a kábelt a megszakítóhoz vagy kapcsolóhoz, és le kell zárni a burkolatot mielőtt az áramot bekapcsolják. Hálózati feszültség : Frekvencia Maimum teljesítmény kábel tipus kábel átmérő vezeték keresztmetszet 230 V ± 15% 50 Hz ± 2% 1 VA 2 eres (nincs földelés) 4,5 mm... 7,0 mm 0,5... 2,5 mm2 33

34 A hőmennyiségmérők váltóáramról is üzemelhetnek a vezetékelési előírások figyelembe vételével. A hálózati tápegységet biztosítani kell egy baleseti megszakítóval. A tápegység csatlakozását el kell látni megszakítóval vagy kapcsolóval, valamint gondoskodni kell a túláram védelemről, amely lekapcsolja a készüléket ha az áramfelvétel az 1A-t meghaladja. (a két funkciót egy egység is elláthatja) A megszakító vagy a kapcsoló feleljen meg az IEC364 előírásainak (közvetlenül a készülék elé legyen bekötve, legyen megjelölve mint a készülék főkapcsolója, válassza szét mindkét vezetéket, egyértelműen jelölje a BE és KI, bekapcsolt illetve kikapcsolt állapotot) Legyen biztos abban, hogy az áram ki van kapcsolva mielőtt a készülék burkolatát felnyitná. Az áramvezetéket a jobb oldali 3-ik tömszelencén kell átvezetni. (Lásd 4.4) Nyomja be a tápegység modult a csatlakozóba( vezeték csatlakozás a 27-es és 28-as számú pontban, nincs polaritás.). Helyezze el a tápegységet a kialakított pozicióba. Csavarozza le a kábelrögzítőt. Csatlakoztassa a vezetéket a megszakítóhoz vagy kapcsolóhoz. Zárja be a burkolatot mielőtt az áramot bekapcsolná. Várható elem élettartam a CF Echo II mérő esetében 2AA elem közepes élettartamú 1C battery hosszú élettartamú Hálózati tápegység Figyelmeztetés:Mindig csak olyan tipusú elemeket használjon, amelyek kifejezetten a CF hőmennyiségmérőkhöz lettek kifejlesztve. Tilos az elemeket tölteni, szétszedni, 100 C fölé hevíteni, vagy tartalmát vízbe önteni. Kezelje, mint veszélyes hulladékot! Megjegyzés 1: ha kivette az elemet több mint egy percig, akkor szükséges lehet az órát resetelni. Megjegyzés 2 : A hálózati tápegység egy bak-up elemet is tartalmaz arra az esetre, hogy a belső órát táplálja áramkimaradás esetén. Tilos az elemet tölteni, szétszedni, 100 C fölé hevíteni, vagy tartalmát vízbe önteni. Kezelje mint veszélyes hulladékot! Ha kiszereli a hálózati tápegységet, vagy az elem lemerül, szükséges a belső órát újraprogramozni. 34

35 4.6. Hibajelzések A CF Echo II automatikusan kijelzi a szervízemberkét, ha hibát észlel, ez a kijelzőn látható. Hibakijelzés # 1 = hőmérséklet hibák Ha a szervízemberke alatt valamelyik szám látható, az alábbi hibát érzékelte: 1 = előremenő érzékelő hiba, rövidzár, törés vagy tartományon kívüli hőmérséklet 2 = visszatérő érzékelő hiba, rövidzár, törés vagy tartományon kívüli hőmérséklet 3 = megfordított érzékelők (kivéve kombinált üzemmód) 4 = analóg/digitális konverter hiba Hibakijelzés # 2 = áramlás hibák Ha a szervízemberke alatt valamelyik szám látható, az alábbi hibát érzékelte: 1 = a csőben visszáram van 2 = levegő a csőben / törött adó-vevő 3* = a csőben túláram van 4 = ultrahangos egység meghibásodott (a mérőt cserélni kell) 5 = nincs vízáram több mint > 24 h 6 =az áramlásmérőt manipulálták 7 = opciós kártya hiba figyelmeztetés* = elszennyeződött adó-vevők Szervízemberke + figyelmeztetés = nagyon elszennyeződött adó-vevők * ez csak figyelmeztetés, az energiamérés nem áll le 4.7. Kijelző A mérő kijelzése 3 szintű. Az egyes szintek között a nyomógomb megnyomásával lehet lépni. Egy szintről a következőre lépni a nyomógomb 2-3 secig tartó nyomásával lehet. A szintek a kijelzőn ezzel az ikonnal vannak jelölve: Az LCD teszt a kijelző szegmenseinek ellenőrzésére szolgál. 35

36 5. CF hőmennyiségmérő család képei 5.1. CF Echo II 5.2. CF 51 & CF 55 36

37 5.3. US Echo II 37

38 5.4. Opciós kártyák 38

39 6. Ellenőrzési lap Dátum Személy neve Ellenőr leírás 10_MAY_0 4 PC PC beszerelés 12_JUL_0 4 PC PC adatkiolvasás 01_SEP_0 4 PC PC hibajavítás 01_OCT_0 5 PC PC adatkiolvasás 39

40 Dátum Személy neve Ellenőr leírás 40
