MOBILBOX konténerek műszaki specifikációja

Átírás

1 MOBILBOX konténerek műszaki specifikációja Általános Az alábbi leírás a standard típusok kivitelezésére és felszereltségére vonatkozik. A MOBILBOX konténerek megfelelnek az ISO normáknak, és ezáltal a rendszer sok előnyével bírnak. Egy stabil keret felépítményből, és cserélhető falelemekből állnak. Az egyes konténereket kívánság szerint egymás mellé, mögé, vagy egymásra lehet építeni. A külső falelemek elhagyásával, illetve belső válaszfalak beépítésével tetszés szerinti méretű tereket lehet kialakítani. A MOBILBOX konténerek standard méretei és tömegei: Típus Belső méret (mm) Külső méret (mm) Hossz Szélesség Magasság Hossz Szélesség Magasság Súly (kg) MB MB MB MB MB MB MB Speciális magasságú konténer: 2765 mm külső / 2500 mm belső magasság. A MOBILBOX konténerek a fentiektől eltérő méretekben is gyárthatók, így ezek pontosan alkalmazkodnak a speciális felhasználáshoz, illetve helyi adottságokhoz.

2 RÉSZLETES LEÍRÁS 1)ALAPLAP Keretfelépítés: Hidegen hengerelt, hegesztett 4 mm vastag acélprofilok, 4 hegesztett konténersarok. A méretek megfelelnek az ISO szabványnak. Padló: 20 mm vastag faforgácslap, vízhatlan (V100), formaldehid mentes (E1);1,5 mm vastag műanyag padlóbevonat, mely megfelel a B1 égési osztálynak-nehezen éghető,q1 füstképző osztály, hegesztett sávok, diszperziós bázisú, környezetbarát ragasztók. Szaniter konténerek esetén a műanyag bevonatot kádformájúra hegesztik és az oldalfalakon 100 mm magasra felhúzzák. Az állóbojler környékén a padlót megerősítik. Padlóaljzat: 0,5 mm vastag horganyzott acéllemez Teherbírás: 2,00 kn/m², önhordó. Szigetelés: 60 mm vastag ásványgyapot lapok (sűrűség kg/m3), égési osztály: A- nem éghető, füstképző osztály:q1-gyengén füstképző, az ÖNORM B 3800-nak megfelel Hőszigetelés: 0,45 W/m²K.

3 1 Padló-haránttartó 7 Szigetelés-ásványgyapot: 60 mm 2 Szigetelés-ásványgyapot, mm 8 PVC - padlózáróléc, 2-részes 3 Faforgácslap: 20 mm, V100, formaldehid 9 Csavar 4,0 x 20 mm mentes(e1) 4 Padló: horganyzott védőlemez, 0,5 mm 10 Farostlemez csavar 4,8 x 38 mm 5 PVC-padlóborítás 1,5 mm, B1Q1 11 Csavar 4,0 x 10 mm 6 Lyuggatott panel vezetősín 2) TETŐ Keretfelépítés: Hidegen hengerelt, hegesztett 3 mm vastag acélprofilok, 4 hegesztett konténersarok, ISO szabványnak megfelelő méretek, fa szelemen CEE csatlakozó: a tetőkeret homlokzatába süllyesztve Fedél: 0,6 mm vastag horganyzott acéllemez, korcolás a konténer teljes hosszában Teherbírás: 1,00 kn/m². Mennyezetborítás: Fehér laminált forgácslap, 8 mm vastag, V20, E1 minőségosztály, formaldehid mentes. Szigetelés: 100 mm vastag ásványgyapot lemez (sűrűség kg/m³). A hőhidak képződésének elkerülésére a keretprofilokat is ásványgyapottal szigetelik (sűrűség kg/m³). Hőszigetelés: 0,32 W/m²K.

4 1 Tetőkeretprofil esőcsatornával 8 Panel rögzítő kapocs (felső rész)) 2 Fa szelemen 9 Panel rögzítő kapocs (alsó rész) 3 Ásványgyapot szigetelés 100 mm 10 Felső takaróléc 4 11 Csavar 4,0x20 mm 5 Páraelzáró, fólia, 50 mµ 12 Csavar 5,0x50 mm 6 Laminált faforgácslap, 8 mm 13 Csavar 4,0x20 mm 7 Ásványgyapot szigetelés 60 mm 3) SAROKOSZLOPOK Profil: 3 mm vastag hidegen hengerelt acél profilból. Szárnyméret 152/210 mm Összekötés: A négy sarokoszlopot összecsavarozzák a padlókerettel és a tetőkerettel. Ezáltal minden MOBILBOX konténer darabjaira szétszedhető és így csomagként helytakarékosan szállítható.

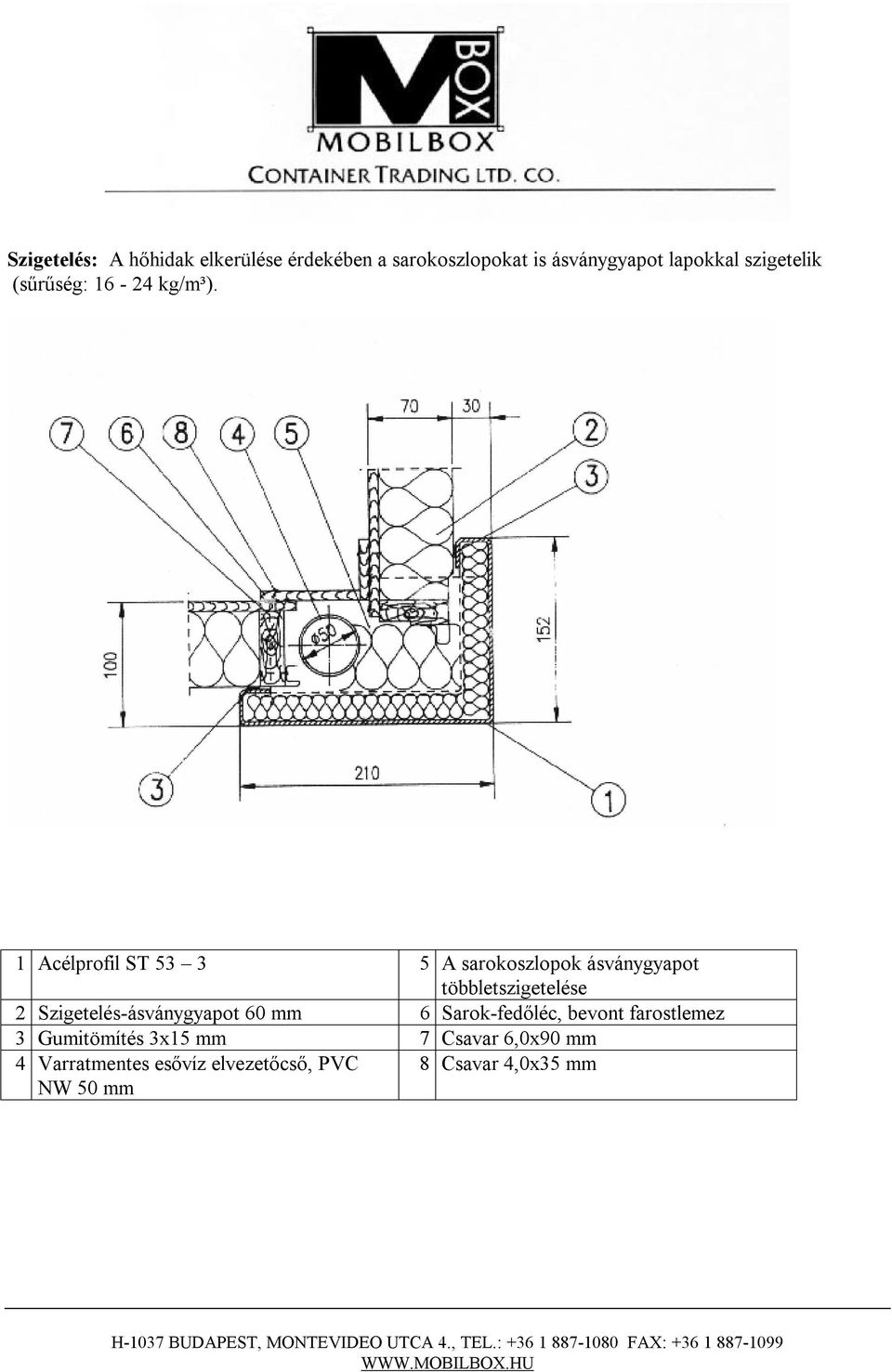

5 Szigetelés: A hőhidak elkerülése érdekében a sarokoszlopokat is ásványgyapot lapokkal szigetelik (sűrűség: kg/m³). 1 Acélprofil ST A sarokoszlopok ásványgyapot többletszigetelése 2 Szigetelés-ásványgyapot 60 mm 6 Sarok-fedőléc, bevont farostlemez 3 Gumitömítés 3x15 mm 7 Csavar 6,0x90 mm 4 Varratmentes esővíz elvezetőcső, PVC 8 Csavar 4,0x35 mm NW 50 mm

6 4) KÜLSŐ FALELEMEK Külső borítás: 0,6 mm horganyzott, festett, bordázott acéllemez. Belső borítás Laminált faforgácslap, fehér vagy világos tölgy színben. Vastagság 8 mm, V20 formaldehid mentes (E1) Szigetelés: 60 mm vastag ásványgyapot lemezek (sűrűség: kg/m³ ). Hőszigetelés: 0,55 W/m²K Kivitel: Teljes panel Ajtópanel Ablakpanel Szaniter ablakpanel Fél panel Szélesség mm Alumínium/ acél külső ajtók 875/2000 mm Redőnyös műanyag ablak 945/1200 mm Műanyag ablak 600/600 mm Szélesség-573 mm 1 Ásványgyapot szigetelés 60 mm 3 Fakeret 35x60 mm 2 Gumi szigetelés 15x50 mm 4 PVC takaróléc

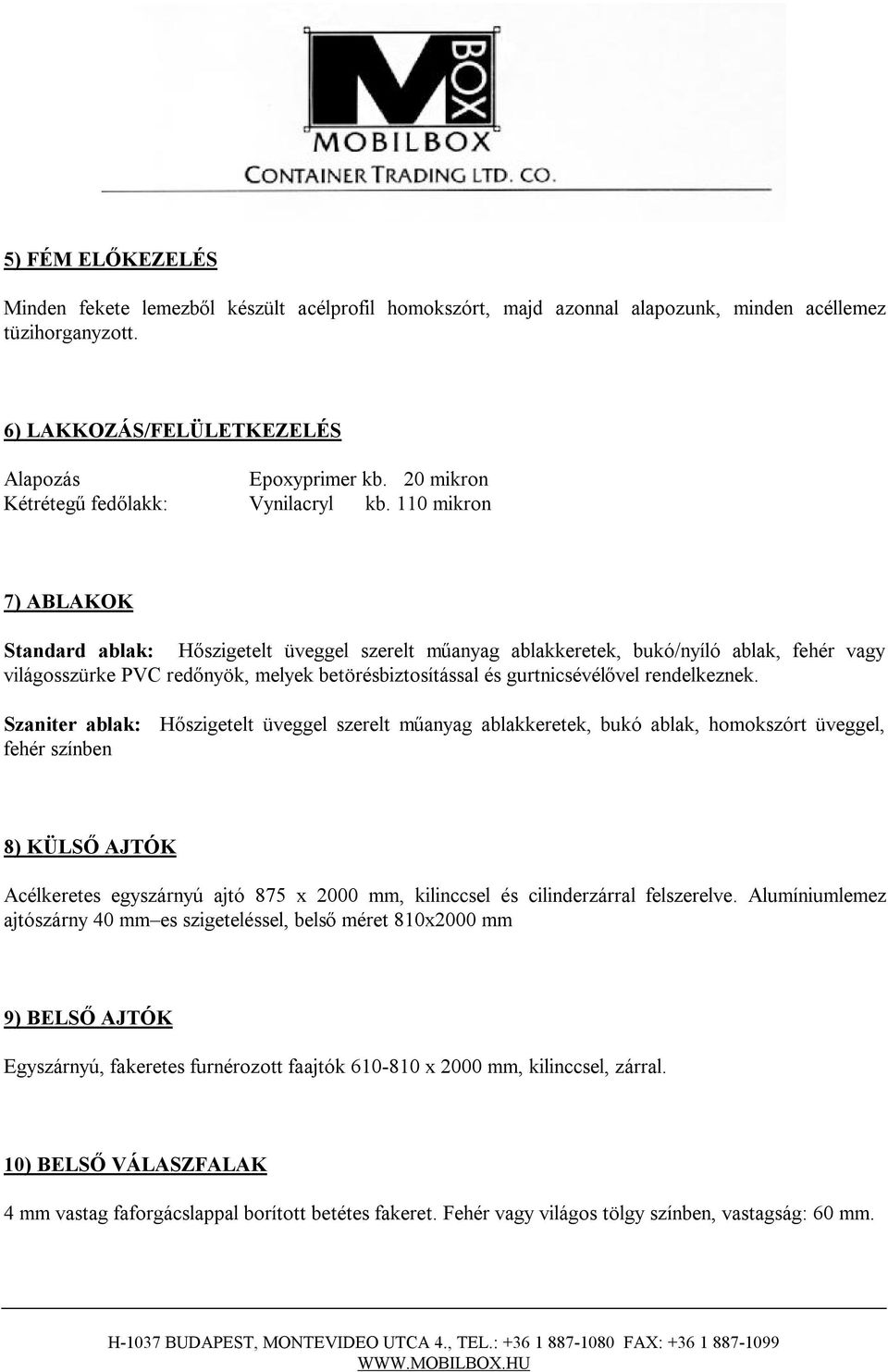

7 5) FÉM ELŐKEZELÉS Minden fekete lemezből készült acélprofil homokszórt, majd azonnal alapozunk, minden acéllemez tüzihorganyzott. 6) LAKKOZÁS/FELÜLETKEZELÉS Alapozás Epoxyprimer kb. 20 mikron Kétrétegű fedőlakk: Vynilacryl kb. 110 mikron 7) ABLAKOK Standard ablak: Hőszigetelt üveggel szerelt műanyag ablakkeretek, bukó/nyíló ablak, fehér vagy világosszürke PVC redőnyök, melyek betörésbiztosítással és gurtnicsévélővel rendelkeznek. Szaniter ablak: Hőszigetelt üveggel szerelt műanyag ablakkeretek, bukó ablak, homokszórt üveggel, fehér színben 8) KÜLSŐ AJTÓK Acélkeretes egyszárnyú ajtó 875 x 2000 mm, kilinccsel és cilinderzárral felszerelve. Alumíniumlemez ajtószárny 40 mm es szigeteléssel, belső méret 810x2000 mm 9) BELSŐ AJTÓK Egyszárnyú, fakeretes furnérozott faajtók x 2000 mm, kilinccsel, zárral. 10) BELSŐ VÁLASZFALAK 4 mm vastag faforgácslappal borított betétes fakeret. Fehér vagy világos tölgy színben, vastagság: 60 mm.

8 11) ELEKTROMOS BERENDEZÉS Minden része megfelel a CEE szabványoknak. A szerelés burkolat alatti kivitel, vizesblokkal rendelkező MOBILBOX konténerek esetén megfelelnek a nedves terű kivitelnek. Technikai adatok: Feszültség: 220/380V, 50 Hz Kültéri: 5 pólusú 32 A es CEE dugalj/ dugasz, a tetőkeretbe süllyesztve Beltéri: földelt dugaljak, kapcsolók, védőüveges lámpatestek, 1x58 W vagy 2x38W os halogéncső Elosztószekrény AP, egysoros: FI- kapcsoló 40/4E-0,03 A LS- kapcsoló 10 A (világítás) LS- kapcsoló 16 A (fűtőpanel) LS- kapcsoló 16 A (dugaljak) Földelés: Horganyzott laposvasból készült földelési vezeték (25x4 mm) keresztkapoccsal (60x60mm). A konténer földelését a vevő/bérlő végzi a felállítási helyen. 12) VÍZVEZETÉS Bevezetés Szürke polipropilén csővel a konténer oldalfalán át. Maximális üzemi nyomás 10 bar. Melegvíz ellátás: Elektromos bojler segítségével - ennek nagysága igény szerint változó (5, 80,150 ill.300 liter) FIGYELEM: a bojlerek maximálisan 6 bar nyomásig használhatók. Magasabb víznyomás esetén egy megfelelő nyomáscsökkentő szelepet kell a bojler elé beépíteni. Csatornázás: A szennyvizet 50 ill. 110 mm átmérőjű PVC csövekkel gyűjtik össze és a konténer oldalfalán át vezetik ki. A vevő/bérlő köteles a helyi csatornázási előírásoknak megfelelően a szennyvizet egy engedélyezett csatornába vezetni. 13) FŰTÉS ÉS LÉGKONDICIONÁLÁS (FELÁR MELLETT) Egyéni fűtés elektromos fűtőtestekkel vagy elektromos gyorsmelegítőkkel, melyek termosztát vezérléssel ill. túlmelegedés elleni védelemmel rendelkeznek.

9 Elektromos ventillátorokkal történő szellőztetési lehetőség, kívánságra légkondicionáló berendezés beszerelése. Gondoskodni kell a helyiségek rendszeres szellőztetéséről, úgy, hogy a relatív páratartalom ne lépje túl a 70%-ot. 14) FELÉPITÉS,SZERELÉS A szóló konténert a 6 db 400 x 400 x 60 mm méretű betonlapokra kell helyezni. Ugyanez érvényes több MOBILBOX konténer rendszerré történő összeszerelésénél, a konténerek betoncsíkokra vagy betonlemezekre is felállíthatók. Az alap méretét és fagyási mélységet, a helyi adottságokat és viszonyokat figyelembe véve kell meghatározni. Az alapok szintbe hozása a rendszer zavartalan összeszerelésének és kifogástalan stabilitásának az előfeltétele. 15) SZÁLLITÁS, EMELÉS Lehetséges 60 fokos kötéllel (4 sarok) daruval vagy villástargoncával, konténertargoncával. Műszaki fejlesztések jogát fenntartjuk MOBILBOX KFT
