1 s z ű r é s t e c h n i k a

2 T A R T A L O M 1. SZ RÉSTECHNIKA Olajipari sz r berendezések Er m vi sz r berendezések Vízel készít, vízlágyító és sz r berendezések ECOFILT MIKROFILTER KÜLFÖLDI REFERENCIÁINK BÁNYAGÉP ALKATRÉSZ REKONSTRUKCIÓ Alumínium bányatám Hidraulikus berendezések alkatrészei Automatizálás (PLC) ER M VI ALKATRÉSZ REKONSTRUKCIÓ Szabályozó szelepek Befecskendez szelepek Biztonsági szelepek Ljungström típusú léghevít k LEGÚJABB REFERENCIÁINK LABORATÓRIUMI ELEMZÉS...17 SZ R EGYSÉG TERVEZÉSI SEGÉDLET...18 Honlapunk: mir@marketinfo.co.hu 1

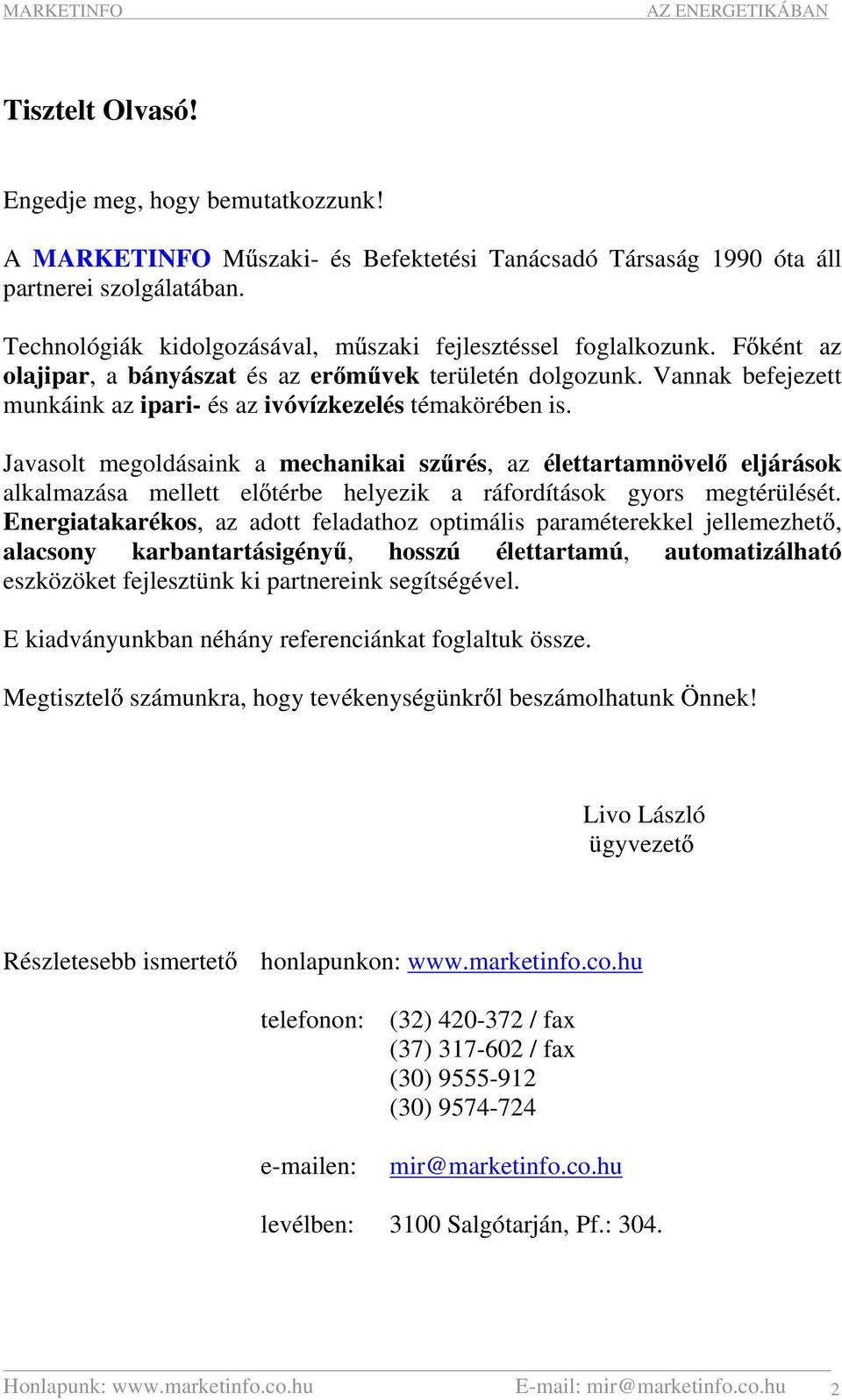

3 Tisztelt Olvasó! Engedje meg, hogy bemutatkozzunk! A MARKETINFO M szaki- és Befektetési Tanácsadó Társaság 1990 óta áll partnerei szolgálatában. Technológiák kidolgozásával, m szaki fejlesztéssel foglalkozunk. F ként az olajipar, a bányászat és az er m vek területén dolgozunk. Vannak befejezett munkáink az ipari- és az ivóvízkezelés témakörében is. Javasolt megoldásaink a mechanikai sz rés, az élettartamnövel eljárások alkalmazása mellett el térbe helyezik a ráfordítások gyors megtérülését. Energiatakarékos, az adott feladathoz optimális paraméterekkel jellemezhet, alacsony karbantartásigény, hosszú élettartamú, automatizálható eszközöket fejlesztünk ki partnereink segítségével. E kiadványunkban néhány referenciánkat foglaltuk össze. Megtisztel számunkra, hogy tevékenységünkr l beszámolhatunk Önnek! Livo László ügyvezet Részletesebb ismertet honlapunkon: telefonon: en: (32) / fax (37) / fax (30) (30) mir@marketinfo.co.hu levélben: 3100 Salgótarján, Pf.: 304. Honlapunk: mir@marketinfo.co.hu 2

4 1. SZŰRÉSTECHNIKA Elsősorban a mechanikai szűrésre épülő technológiákat dolgozunk ki. Tapasztalatunk szerint ezek az eljárások jól alkalmazhatók a víz-, gáz-, gőzszűrésben ugyanúgy, mint egyes vegyi anyagok tisztításánál, illetve az élelmiszeripari homogenizáló folyamatokban. - Folyadékpára leválasztó szeparátor p = 120 bar; Q = m 3 / óra; MOL Rt. - Sósvíz szűrő állomás Kőolajkutató Rt. - Földgáz szűrő szeparátor p = 60 bar; Q = m 3 / óra; MOL Rt Rétegvíz szűrőállomás MOL Rt Túlhevített nagynyomású gőz szűrőtelep befecskendező szelepekhez p = 290 bar; t = 160 ºC; Q = 30 t/h; MERt 3., 4. Honlapunk: mir@marketinfo.co.hu 3

5 - Turbinaolaj szűrése DERt - Tápvízszivattyú védőszűrő DERt - Generátor olajszűrő DERt - Erőművi tápvíz előkészítés (Christ Hungária) DERt - Szivattyú csapágy hűtővíz szűrése DERt 5. Már gyertyás szűrőink is akár 0,1 mikrométer finomságig biztosítják a szennyezőanyagok kiválasztását. Az ECOFILT MIKROFILTER védjegyű szűrőink minimális induló ellenállás mellett nagy szabadfelülettel dolgoznak a 10 mikrométer alatti tartományban is. Ezt a speciális gyártási technológia teszi lehetővé. PLC Rozsdamentes acél Automatizálhatóság R m 1990 ECOFILT MIKROFILTER Hosszú élettartam Visszamoshatóság Nagy pontosság A precízen kialakított szűrőbetétek várható élettartama 15 év (!). A szűrési méret pontossága általában nagyobb, mint 90%, ami a gyártási technológiának köszönhető. A szűrőgyertyákat általában úgy tervezzük, hogy kívülről befelé működhessenek. Ez nagyban elősegíti az automatikus tisztítást, illetve biztonságossá teszi a szűrőtelep automatizálását. Honlapunk: mir@marketinfo.co.hu 4

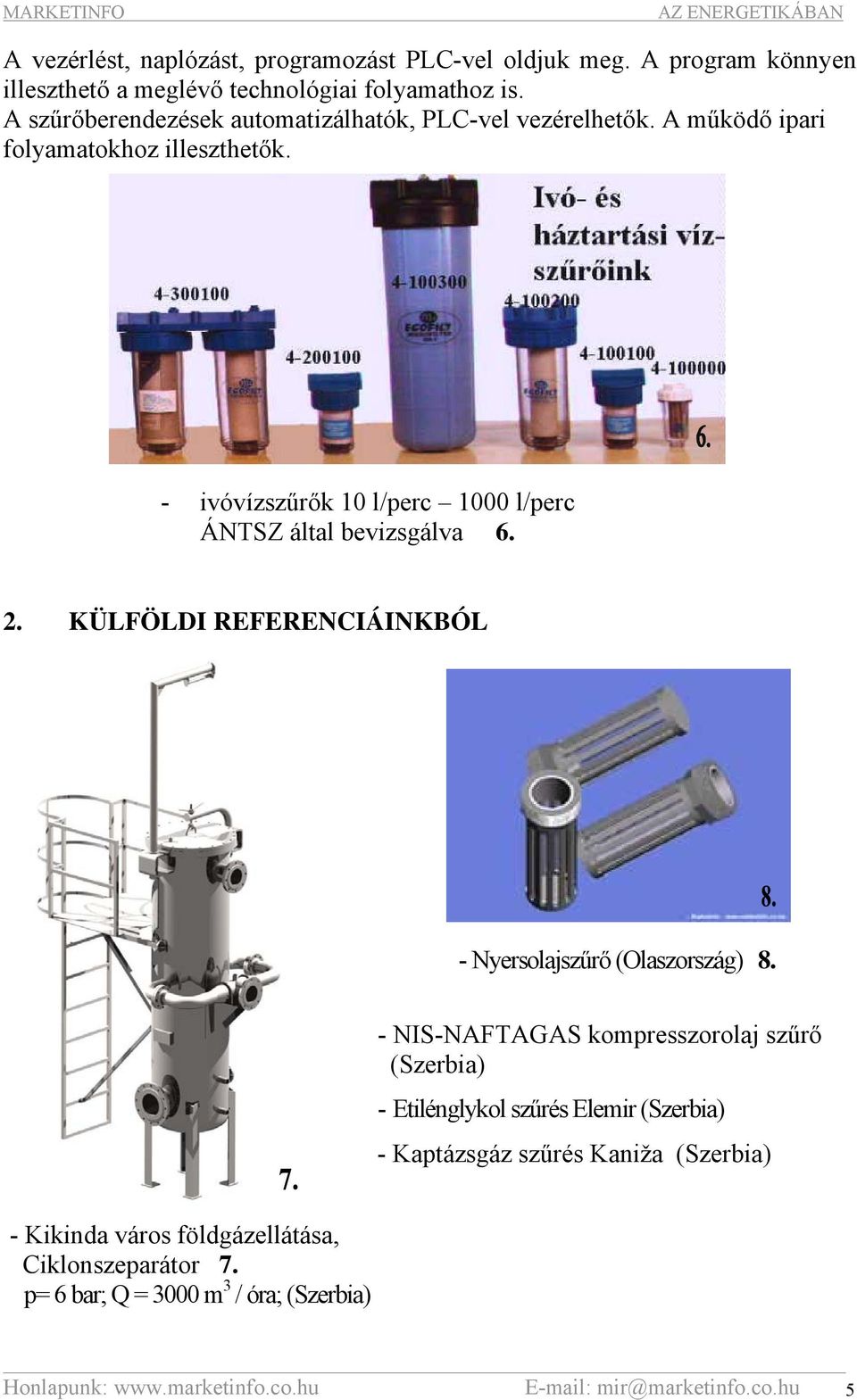

6 A vezérlést, naplózást, programozást PLC-vel oldjuk meg. A program könnyen illeszthető a meglévő technológiai folyamathoz is. A szűrőberendezések automatizálhatók, PLC-vel vezérelhetők. A működő ipari folyamatokhoz illeszthetők. - ivóvízszűrők 10 l/perc 1000 l/perc ÁNTSZ által bevizsgálva KÜLFÖLDI REFERENCIÁINKBÓL - Nyersolajszűrő (Olaszország) 8. - NIS-NAFTAGAS kompresszorolaj szűrő (Szerbia) - Etilénglykol szűrés Elemir (Szerbia) - Kaptázsgáz szűrés Kaniža (Szerbia) - Kikinda város földgázellátása, Ciklonszeparátor 7. p= 6 bar; Q = 3000 m 3 / óra; (Szerbia) Honlapunk: mir@marketinfo.co.hu 5

7 3. BÁNYAGÉP ALKATRÉSZ REKONSTRUKCIÓ - Alumínium bányatám és alkatrészei (HBT) PERt, VÉRt, AES, Lencsehegy - Nagynyomású hidraulikus szivattyúk alkatrészei (AZ, Hauhinco) AES, VÉRt, Lencsehegy - Aknakiszolgáló berendezések elektronikus vezérlése, PLC programozás (VÉRt) A rekonstruált alkatrészek igénybevételhez, feladathoz illesztett élettartammal segítik a karbantartási költségek csökkentését. Növelik a megbízhatóságot. Tervezhetővé teszik az üzemidőt. A PLC vezérlés mérést adatgyűjtést irányítást balesetmegelőzést is lehetővé tesz. 4. ERŐMŰVI ALKATRÉSZ REKONSTRUKCIÓ - SEMPELL befecskendező szelepek MERt, DERt, VÉRt - SEMPELL biztonsági szelepek (KPL) MERt - KSB kondenzvízszivattyú felújítás MERt - SEMPELL szabályozó szelepek MERt, DERt 9. Honlapunk: mir@marketinfo.co.hu 6

8 - KSB kézi elzáró szelepek MERt, DERt - ZIKESH főszabályozó szelep felújítás DERt - TDHx tápszivattyú villamos motor csapágy-csapágybak felújítás MERt - Pernye leválasztó ciklon MERt 10. Ljungström típusú léghevítő fűtőlemezek hengerléséhez hengerítő gépek tervezése és gyártása. Hengerítő szerszám gyártás. - Ljungström típusú léghevítő hőcserélő gyártás minőségirányítása MERt 11. Ezidáig a bemutatott profilokkal találkoztunk. Gépet terveztünk és gyártottunk, mely jól illeszkedik a kivitelező szakemberek által összeállított lemezgyártó gépsorhoz. A lemezek hengerlése (darabolás után) a kívánt profilmérettel történik. A gépsort PLC vezérli, kiszolgálása minimális létszámmal megoldható. Kiemelkedő műszakteljesítményeket sikerült elérni a selejtszám minimalizálása mellett. Honlapunk: mir@marketinfo.co.hu 7

9 LJUNGSTRÖM TÍPUSÚ LÉGHEVÍTŐ FŰTŐLEMEZ TÍPUSAI A bemutatott profilokhoz a szerszám tervezését és gyártását végezzük. A megfelelően méretezett szerszám biztosítja a hengerelt lemezek alak- és mérettűrését a könnyű és gyors szerelhetőséget. A termékek és összeállítások méretellenőrzésére szerszámokat, eszközöket terveztünk illetve gyártottunk, melyekkel a gyártásközi ellenőrzés folyamatosan végezhető óta tanúsított minőségügyi rendszerünkben dolgozunk. Partnereink segítségével minőség szolgálatot kínálunk, illetve végzünk. Honlapunk: mir@marketinfo.co.hu 8

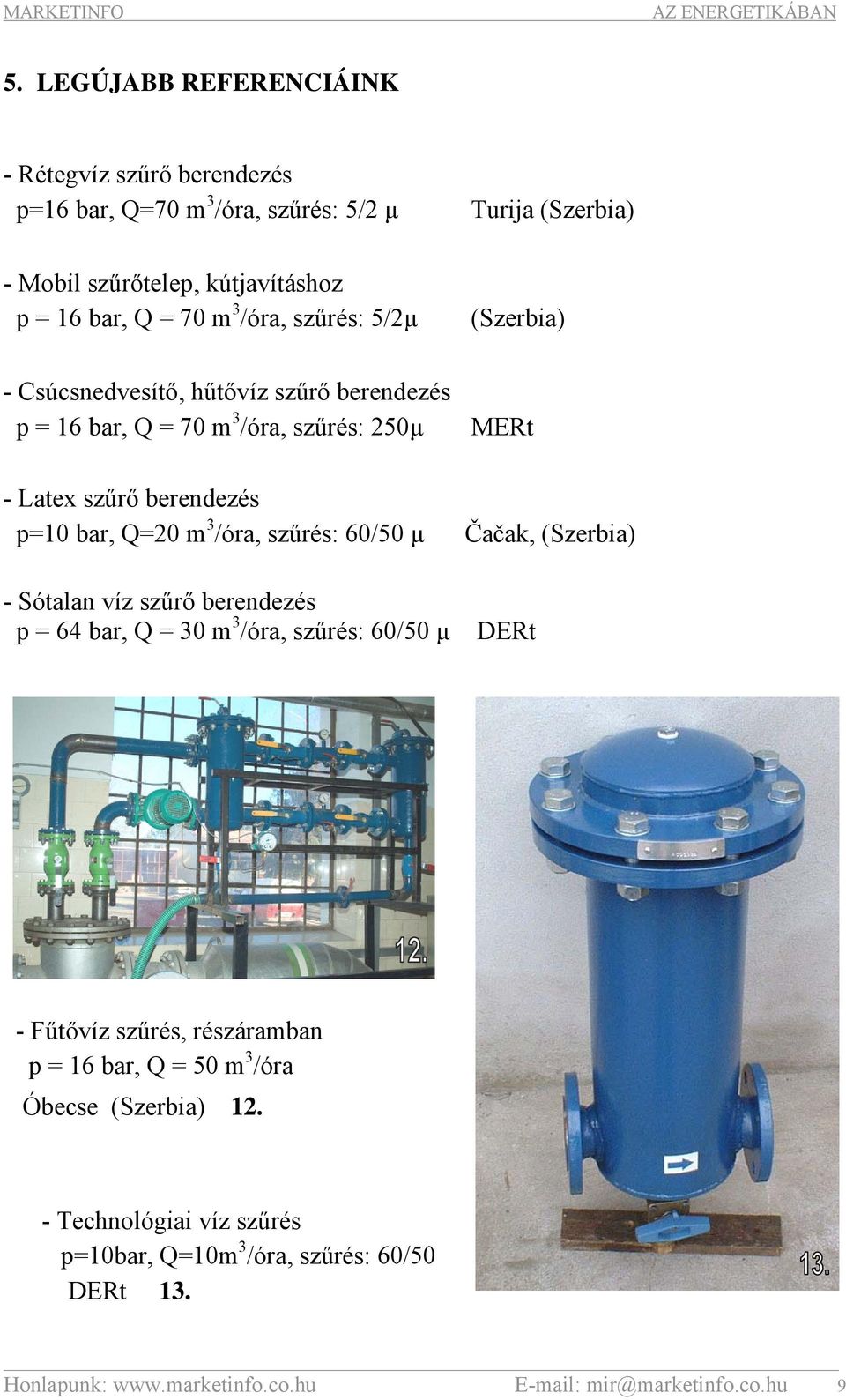

10 5. LEGÚJABB REFERENCIÁINK - Rétegvíz szűrő berendezés p=16 bar, Q=70 m 3 /óra, szűrés: 5/2 μ Turija (Szerbia) - Mobil szűrőtelep, kútjavításhoz p = 16 bar, Q = 70 m 3 /óra, szűrés: 5/2μ (Szerbia) - Csúcsnedvesítő, hűtővíz szűrő berendezés p = 16 bar, Q = 70 m 3 /óra, szűrés: 250μ MERt - Latex szűrő berendezés p=10 bar, Q=20 m 3 /óra, szűrés: 60/50 μ Čačak, (Szerbia) - Sótalan víz szűrő berendezés p = 64 bar, Q = 30 m 3 /óra, szűrés: 60/50 μ DERt - Fűtővíz szűrés, részáramban p = 16 bar, Q = 50 m 3 /óra Óbecse (Szerbia) Technológiai víz szűrés p=10bar, Q=10m 3 /óra, szűrés: 60/50 DERt 13. Honlapunk: mir@marketinfo.co.hu 9

11 - Földgáz szűrő berendezés p=160 bar, Q= m 3 /óra, szűrés: 5/2 μ MOL Rt. Kardoskút LPG gáz szűrő berendezés p=25 bar, Q=50 m 3 /óra, szűrés: 60/25 μ Szabadka (Szerbia) Háztartási gázszűrő, előszűrővel (Szerbia) 16. Honlapunk: mir@marketinfo.co.hu 10

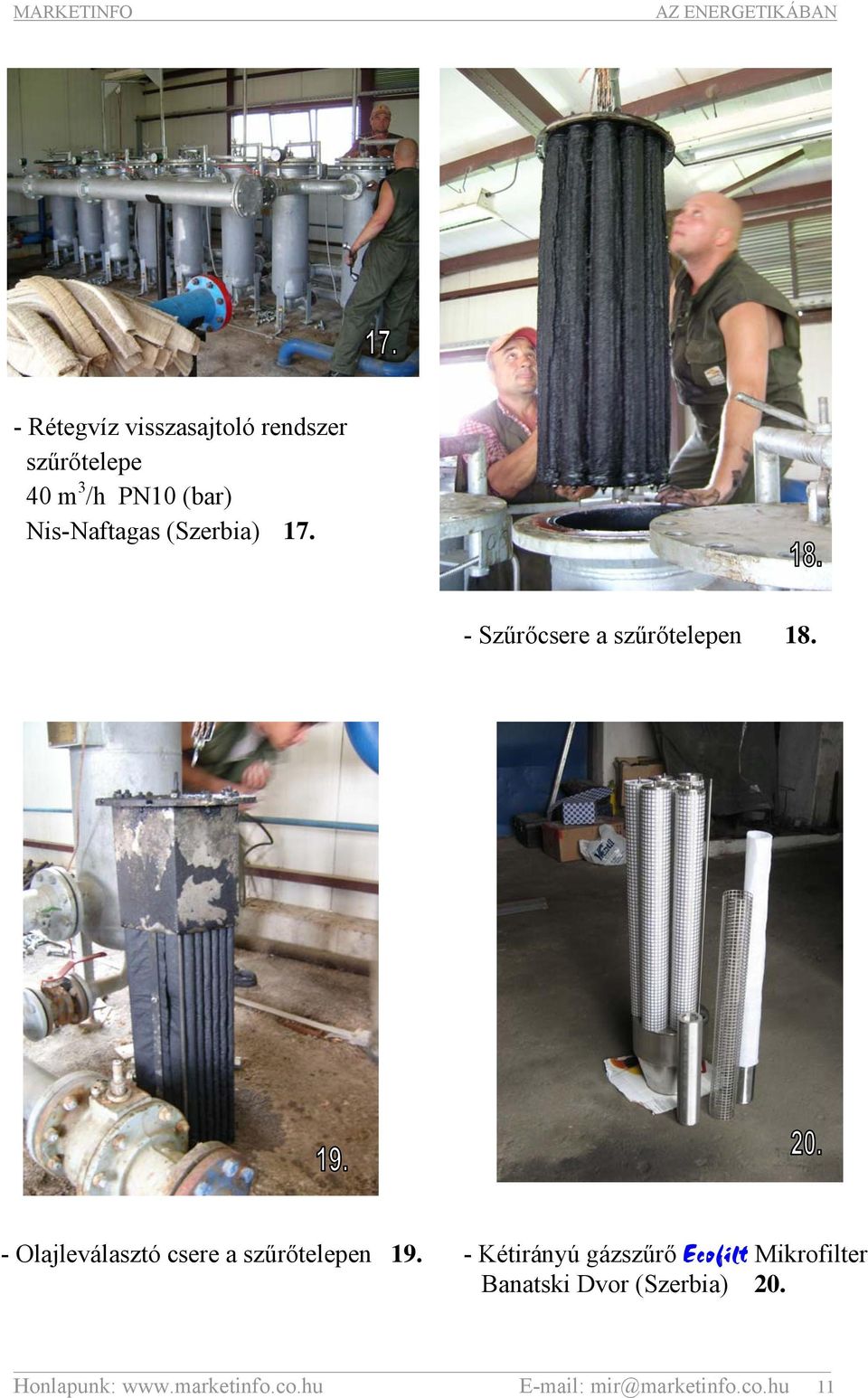

12 - Rétegvíz visszasajtoló rendszer szűrőtelepe 40 m 3 /h PN10 (bar) Nis-Naftagas (Szerbia) Szűrőcsere a szűrőtelepen Olajleválasztó csere a szűrőtelepen Kétirányú gázszűrő Ecofilt Mikrofilter Banatski Dvor (Szerbia) 20. Honlapunk: mir@marketinfo.co.hu 11

13 - Mosóvíz szűrő egység 10 m 3 /h PN10 MERT Visonta Vízszűrő egység 100 μm 40 m 3 /h Sósvíz szűrő kútjavításhoz Q = 10 m 3 /h PN10 (bar) Nis-Naftagas (Szerbia) - Gáz kondenzátum szűrő berendezés Q = 2,5 t/h PN50 (bar) - Kútfej gázszűrő 2 μm Q = 4000 m 3 /h P = 160 bar (Szerbia) - Szívószűrő 50 μm 200 l/perc - Nyers gazolin szűrő Q = 3,5 m 3 /h; p = 30 bar t = C Nis-Naftagas (Szerbia) - Szívószűrő 300 μm földgázra DN 200 PNG (Szerbia) - Autogas (LPG) szűrőberendezés PN25 (Szerbia) - Csúcsnedvesítő hűtővíz szűrő Q = 70 m 3 /h p = 16 bar MERT Visonta Honlapunk: mir@marketinfo.co.hu 12

14 - Fűtővíz szűrő egység 40 m 3 /h 16 bar Szabadka (Szerbia) Hűtővíz szűrő 10 m 3 /h Bevásárlóközpont - Magyarország 24. -Mágnesszűrők 10 m 3 /h 100 μm Kútfejszűrők földgázra 250 bar 5/2 μm EON Magyarország 26. Honlapunk: mir@marketinfo.co.hu 13

15 - Földgázból kiszűrt olajos por Készül a szűrőszeparátor m 3 /d; 2/5 μm; 250 bar (Szerbia) Földgázból kiválasztott olajsár Földgázból leválasztott olaj 30. Honlapunk: mir@marketinfo.co.hu 14

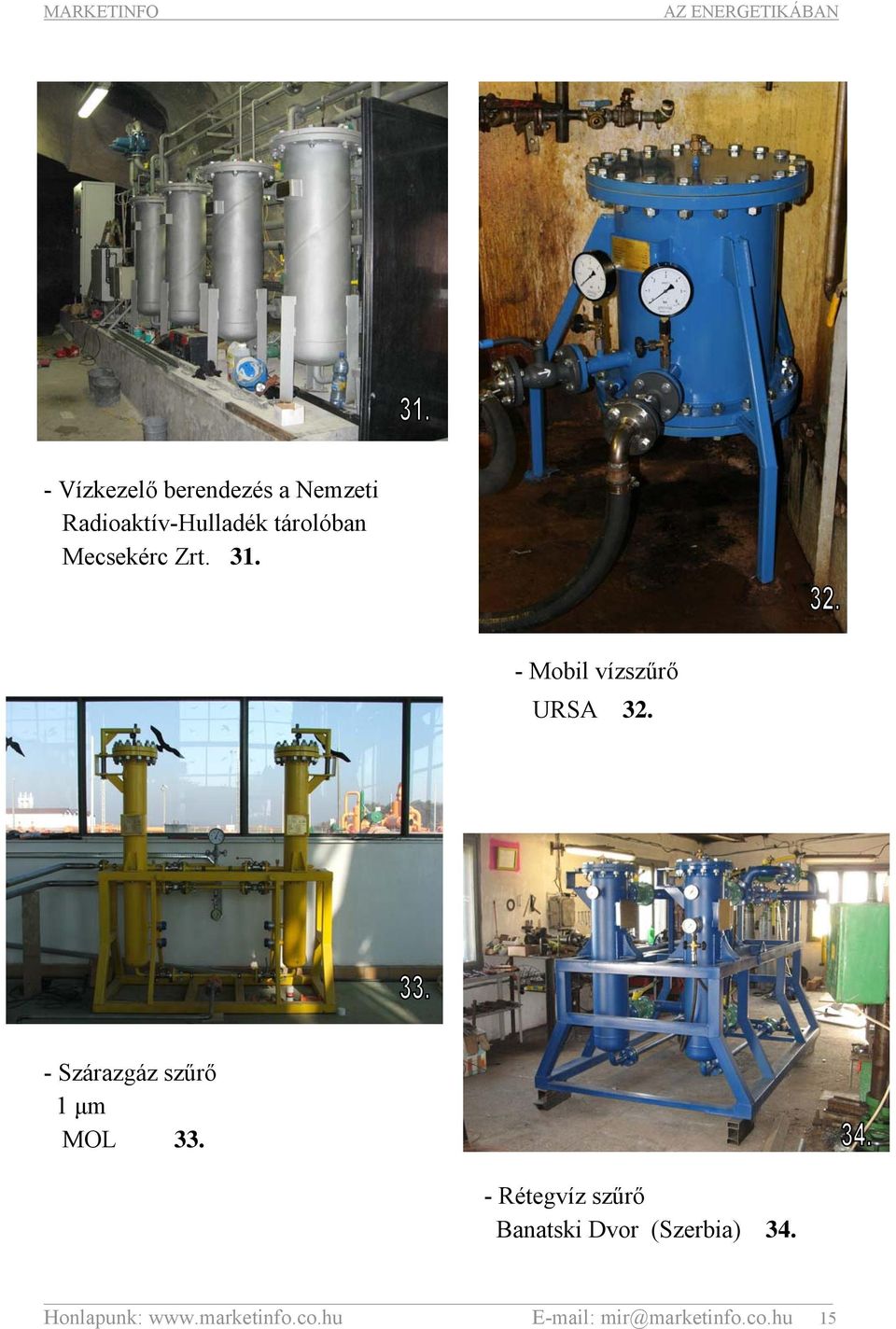

16 - Vízkezelő berendezés a Nemzeti Radioaktív-Hulladék tárolóban Mecsekérc Zrt Mobil vízszűrő URSA Szárazgáz szűrő 1 μm MOL Rétegvíz szűrő Banatski Dvor (Szerbia) 34. Honlapunk: mir@marketinfo.co.hu 15

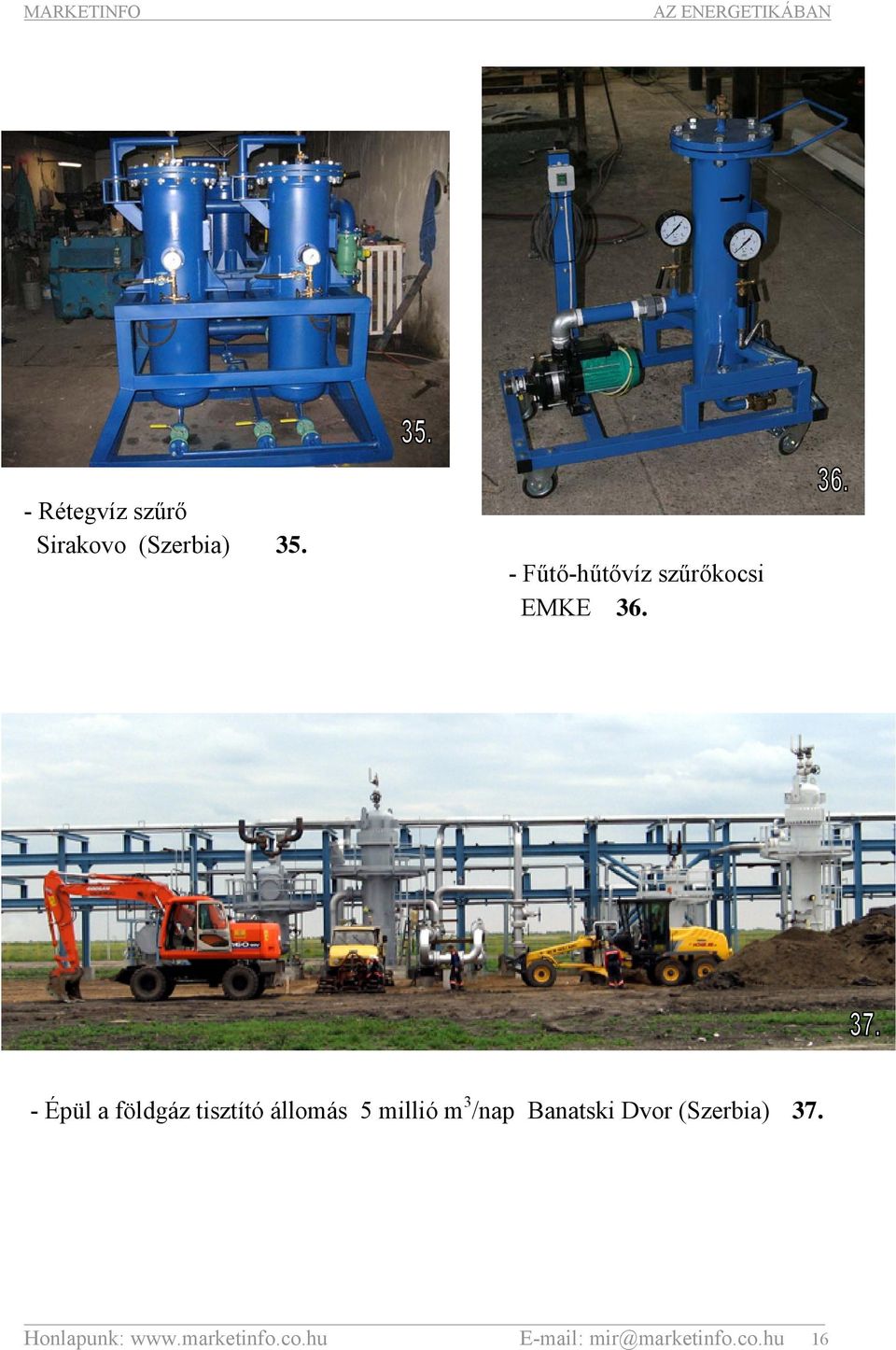

17 - Rétegvíz szűrő Sirakovo (Szerbia) Fűtő-hűtővíz szűrőkocsi EMKE Épül a földgáz tisztító állomás 5 millió m 3 /nap Banatski Dvor (Szerbia) 37. Honlapunk: mir@marketinfo.co.hu 16

18 6. LABORATÓRIUMI ELEMZÉS - Rétegvíz minták Előszűrők a leválasztott anyaggal Szilárd és folyékony szennyezők az előszűrőben 40; 41 (1) (2) (3) - (1) cementporos vízminta; (2) ülepített; (3) szűrt 42. Honlapunk: mir@marketinfo.co.hu 17

19 VEVŐSZOLGÁLAT Salgótarján, Rákóczi út ISO9001:2008 Szűrőegység tervezési segédlet m R 1990 Műszaki paraméterek: Szűrt közeg Folyadék-gáz P max PN tervezhető P kezdeti max 0,1 bar P max. megengedett tervezhető T max tervezhető Kapacitás Q tervezhető Szűrési finomság μm Tömítések teflon, NBR70, PUA Gyertyák anyaga nemesacél, A táblázatban foglalt paraméterek és geometriai adatok tájékoztató jellegűek. Az adott szűrési feladat függvényében változtathatók. Egy lehetséges elrendezés vázlata Geometriai adatok D1 DN200 DN250 DN300 DN D L1 tervezhető Db D L1 tervezhető db A szűrőegység karbantartása Az (1) anyák oldásával a (2) szűrőgyertyák kiszerelhetőek a (4) szerelő lapból. A (6) kábelkötegelőket csípőfogóval elvágjuk. Ezután az (5) előszűrő harisnyák a nyíl irányában lehúzhatók a (2) fémszűrőről. Az előszűrők tiszta vízben nyomkodással vagy mosógépben kimoshatók. A kimosott, megtisztított előszűrő 4-5 alkalommal újra felhasználható. A kiszerelt fémszűrőket vízben áztatással és szükség szerint puha szőrkefével való dörzsöléssel tudjuk tisztítani. A megtisztított fémszűrők újra felhasználhatók. Az összeszerelés fordított sorrendben történik. MARKETINFO minőség szolgálat! 18 ISO /0059(4) Munkáját segítjük, vonalainkon elérhet minket: Levélcím: 3101.Salgótarján, Pf.: 304. Telefon: Tel./fax: mir@marketinfo.co.hu Hangposta: Honlap:

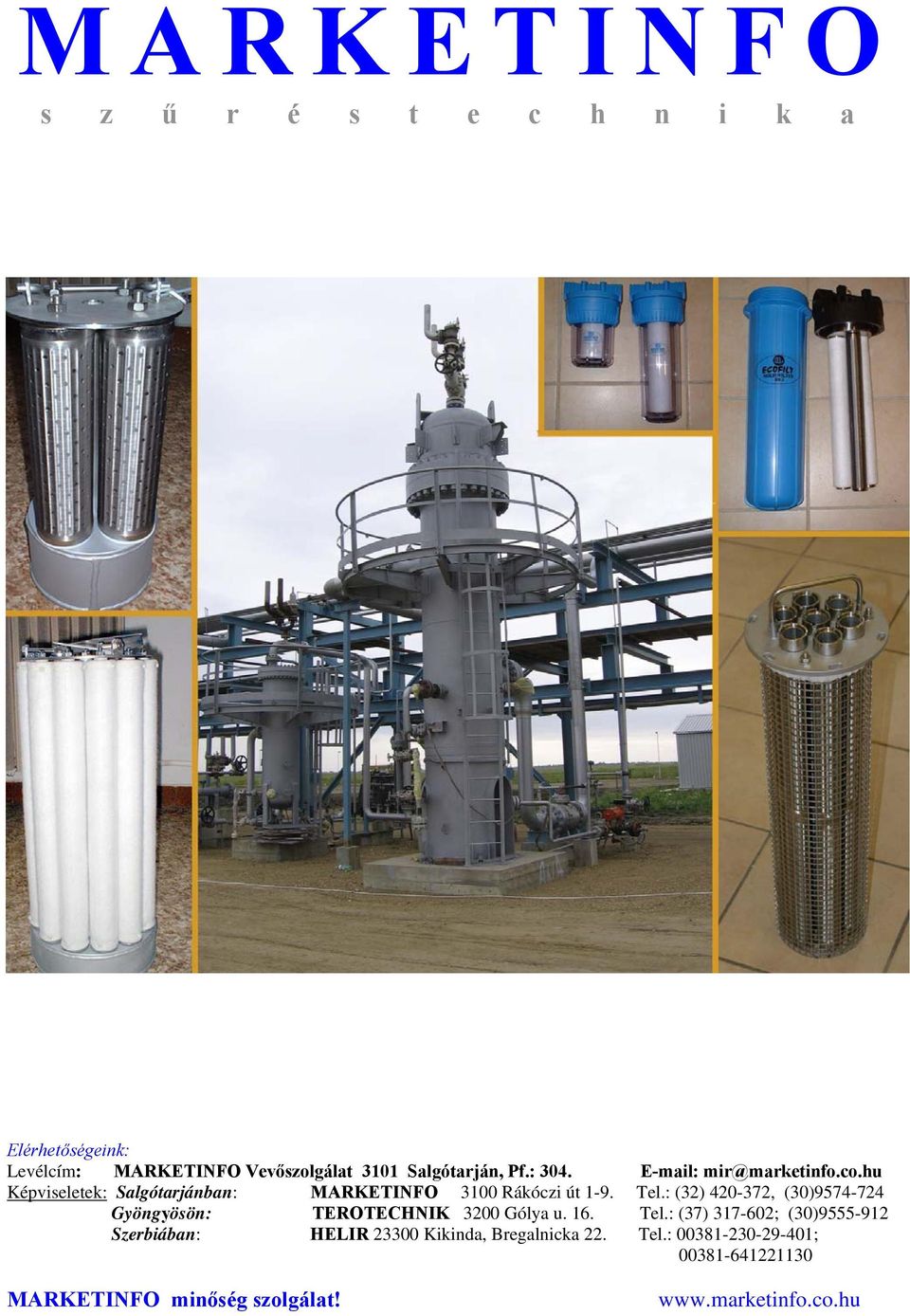

20 s z ű r é s t e c h n i k a Elérhetőségeink: Levélcím: MARKETINFO Vevőszolgálat 3101 Salgótarján, Pf.: mir@marketinfo.co.hu Képviseletek: Salgótarjánban: MARKETINFO 3100 Rákóczi út 1-9. Tel.: (32) , (30) Gyöngyösön: TEROTECHNIK 3200 Gólya u. 16. Tel.: (37) ; (30) Szerbiában: HELIR Kikinda, Bregalnicka 22. Tel.: ; MARKETINFO minőség szolgálat!
