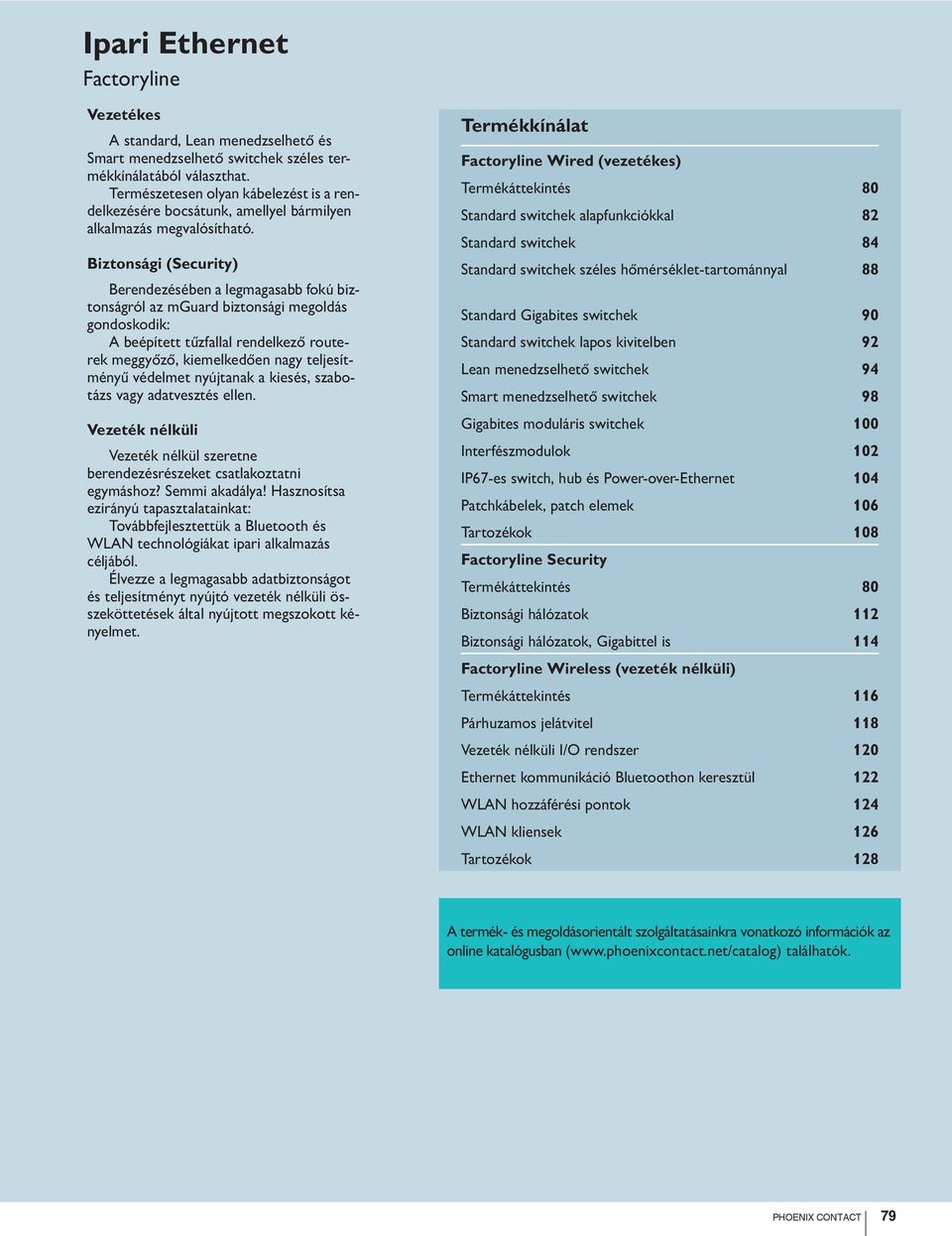

1 Ipari Ethernet Factoryline Vezetékes A standard, Lean menedzselhető és Smart menedzselhető switchek széles termékkínálatából választhat. Természetesen olyan kábelezést is a rendelkezésére bocsátunk, amellyel bármilyen alkalmazás megvalósítható. Biztonsági (Security) Berendezésében a legmagasabb fokú biztonságról az mguard biztonsági megoldás gondoskodik: A beépített tűzfallal rendelkező routerek meggyőző, kiemelkedően nagy teljesítményű védelmet nyújtanak a kiesés, szabotázs vagy adatvesztés ellen. Vezeték nélküli Vezeték nélkül szeretne berendezésrészeket csatlakoztatni egymáshoz? Semmi akadálya! Hasznosítsa ezirányú tapasztalatainkat: Továbbfejlesztettük a Bluetooth és WLAN technológiákat ipari alkalmazás céljából. Élvezze a legmagasabb adatbiztonságot és teljesítményt nyújtó vezeték nélküli összeköttetések által nyújtott megszokott kényelmet. Termékkínálat (vezetékes) Termékáttekintés 80 Standard switchek alapfunkciókkal 82 Standard switchek 84 Standard switchek széles hőmérséklet-tartománnyal 88 Standard Gigabites switchek 90 Standard switchek lapos kivitelben 92 Lean menedzselhető switchek 94 Smart menedzselhető switchek 98 Gigabites moduláris switchek 100 Interfészmodulok 102 IP67-es switch, hub és Power-over-Ethernet 104 Patchkábelek, patch elemek 106 Tartozékok 108 Factoryline Security Termékáttekintés 80 Biztonsági hálózatok 112 Biztonsági hálózatok, Gigabittel is 114 Factoryline Wireless (vezeték nélküli) Termékáttekintés 116 Párhuzamos jelátvitel 118 Vezeték nélküli I/O rendszer 120 Ethernet kommunikáció Bluetoothon keresztül 122 WLAN hozzáférési pontok 124 WLAN kliensek 126 Tartozékok 128 A termék- és megoldásorientált szolgáltatásainkra vonatkozó információk az online katalógusban ( találhatók. PHOENIX CONTACT 79

2 Ipari Ethernet Factoryline Vezetékes Termékáttekintés Factoryline Vezetékes Switchek FL SWITCH SFNB FL SWITCH SFN FL SWITCH SFN FL SWITCH SFNT FL SWITCH SFN GT Leírás Standard switchek alapfunkciókkal, max. 8 portig (RJ45 / optikai kábel) Standard switchek max. 8 porttal (RJ45 / optikai kábel) Standard switchek max. 16 porttal (RJ45 / optikai kábel) Standard switchek széles hőmérséklet-tartománnyal, max 16 portig (RJ45 / optikai kábel) Standard Gigabit switchek 8 porttal (RJ45 / optikai kábel) Oldal FL SWITCH SF FL SWITCH LM FL SWITCH SMCS FL SWITCH MCS FL NAT SMN 8TX Leírás Standard switchek lapos kivitelben max. 16 porttal (RJ45 / optikai kábel) Lean menedzselt switchek max. 8 porttal (RJ45 / optikai kábel) Smart menedzselt kompakt switchek 8 porttal (RJ45 / optikai kábel) Menedzselhető switchek 16 porttal (RJ45 / optikai kábel) NAT switch 1:1 NAT router funkcióval, 8 porttal (RJ45) Oldal FL SWITCH GHS FL SWITCH 1605 M12 Leírás Gigabites moduláris switchek max. 28 portig (RJ45 / optikai kábel) Standard switch IP67-es védettséggel, 5 porttal (M12) Oldal Interfészomdulok Hubok Power-over-Ethernet FL IF FL SFP FL MEM PLUG FL HUB TX-ZF FL PSE 2TX Leírás Médiamodulok moduláris menedzselhető switchrendszerhez Dugaszolható be-/kimeneti modulok max. 80 km átviteli hatótávolságig Cserélhető konfigurációs memória egyszerű készülékcseréhez és üzembe helyezéshez Ethernet hubok 8/16 RJ45 porttal Power-over-Ethernet modul (PSE) 2 PoE porttal Oldal PHOENIX CONTACT

3 Ipari Ethernet Factoryline Vezetékes/Biztonsági Termékáttekintés Patchkábel, rendezőmezők és tartozékok FL PATCH FL PATCH COUPLER LC-LC FL PF TX CAT FL RA SF8 FL RJ45 PROTECT CAP Leírás RJ45/optikai patchkábel IP20-as védettségű alkalmazásokhoz LC-LC toldó Freenet dugaszhelyekkel ellátott rendezőpanelhez Rendezőpanelek Freenet RJ45-ös aljzatokkal Sínadapter függőleges beépítési helyzethez Porvédő sapka RJ45-ös aljzatokhoz Oldal FL DUST CVR FL PLUG GUARD FL PATCH CCODE FL PATCH SAFE CLIP FL PATCH GUARD Leírás Porvédelem színkódolással, SFN switchhez és rendezőpanelhez Biztonsági keret SFN switchhez és rendezőmezőkhöz Színkódolás RJ45-FL patchkábelhez Biztonsági elemek RJ45-FL patchkábelhez További tartozékok, például kábelek és csatlakozók az online katalógusunkban találhatók Oldal Factoryline Security Biztonsági hálózatok FL MGUARD RS FL MGUARD GT/GT FL MGUARD SMART2 FL MGUARD DM FL MGUARD PROF SERVICE Leírás Tűzfal/router ME45 formátumban Gigabites router tűzfallal, cserélhető memóriával Router tűzfallal mobil alkalmazásra Központi menedzsment szoftver FL MGUARD-okhoz Előre meghatározott biztonsági szolgáltatási csomagok Oldal Szoftver CONFIG+ FL OPC SNMP AGENT FL OPC SNMP AGENT Leírás Eszköz a terepibusz- és hálózatkonfiguráláshoz SNMP kompatibilis készülékek felügyeletére/konfigurálására HMI és SCADA rendszerekben OPC alapú megoldások integrálása menedzsmentrendszerekbe Oldal PHOENIX CONTACT 81

4 Standard switchek alapfunkciókkal A nem menedzselhető FL SWITCH SFNB... switcheket az egyszerű alkalmazásokhoz alakították ki. Ezeknek az alkalmazásoknak a magas ipari standard mellett alacsony a telepítési költsége port egy keskeny fémházban Opcionális SC és ST formátumú optikai portok Nagyobb távolsághoz multimódusú és monomódusú üvegszálas csatlakozók állnak rendelkezésre. Az RJ45-ös portok lehetővé teszik a 10/100 MBit/s-os, az optikai portok pedig 100 MBit/s-os adatátviteli sebességet Az Autonegotiation- és az Autocrossingfelismerés könnyű installálást és felépítést tesz lehetővé. Helyi diagnosztikai és állapotjelzők LEDekkel Biztonsági opciók a kábelrögzítésnél Ethernet interfész A portok száma Átviteli sebesség Száloptikás csatlakozó A portok száma - Átviteli sebesség - - Átviteli távolság - Ex: 5 darab RJ45-ös port 5 (RJ45 portok) 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing Funkció Alapfunkció Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Diagnosztikai és állapotjelzők LED-ek: U S, link és aktivitás portonként Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC Hullámosság 3,6 V SS Tápfeszültség tartomány 12 V DC V DC Jellemző áramfelvétel 185 ma (24 V DC) Általános adatok Súly 205 g Szélesség 28 mm Magasság 110 mm Mélység 70 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -10 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Zavarkisugárzás EN Zavarállóság EN Leírás Ethernet switch - 5 RJ45 port FL SWITCH SFNB 5TX RJ45 port - 4 darab RJ45 port, 1 SC formátumú száloptikás port (multimódusú) - 4 darab RJ45 port, 1 ST formátumú száloptikás port (multimódusú) - 4 darab RJ45 port, 1 SC formátumú száloptikás port (monomódusú) Layer 1 biztonsági elemek Tartozékok 82 PHOENIX CONTACT

5 8 darab RJ45-ös port 4 darab RJ45-ös port, 1 darab optikai port 4 darab RJ45-ös port, 1 darab SM optikai port Ex: FL SWITCH SFNB 4TX/FX FL SWITCH SFNB 4TX/FX ST 8 (RJ45 portok) 4 (RJ45 portok) 4 (RJ45 portok) 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing - 1 (Száloptikás port) 1 (Száloptikás port) MBit/s (SC-D, teljes duplex) 100 MBit/s (ST multimódus) 100 MBit/s (SC-monomódusú) - SC-Duplex ST formátum SC formátum - 12,1 km (Üvegszál, F-G 62,5/125 0,7 db/km F1000) 25 km (Üvegszál, F-G 9/125 0,5 db/km) Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S, link és aktivitás portonként LED-ek: U S, link és aktivitás portonként LED-ek: U S, link és aktivitás portonként Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V DC 24 V DC 24 V DC 3,6 V SS 3,6 V SS 3,6 V SS 9 V DC V DC 12 V DC V DC 12 V DC V DC 140 ma (24 V DC) 185 ma (24 V DC) 175 ma (24 V DC) 175 ma (24 V DC) 320 g 205 g 205 g 50 mm 28 mm 28 mm 110 mm 110 mm 110 mm 70 mm 70 mm 70 mm IP20 IP20 IP20-10 C C -10 C C -10 C C 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) EN EN EN EN :2005 EN EN FL SWITCH SFNB 8TX FL SWITCH SFNB 4TX/FX FL SWITCH SFNB 4TX/FX ST FL SWITCH SFNB 4TX/FX SM Tartozékok Tartozékok Tartozékok FL PLUG GUARD... FL PLUG GUARD... További információk a oldalon PHOENIX CONTACT 83

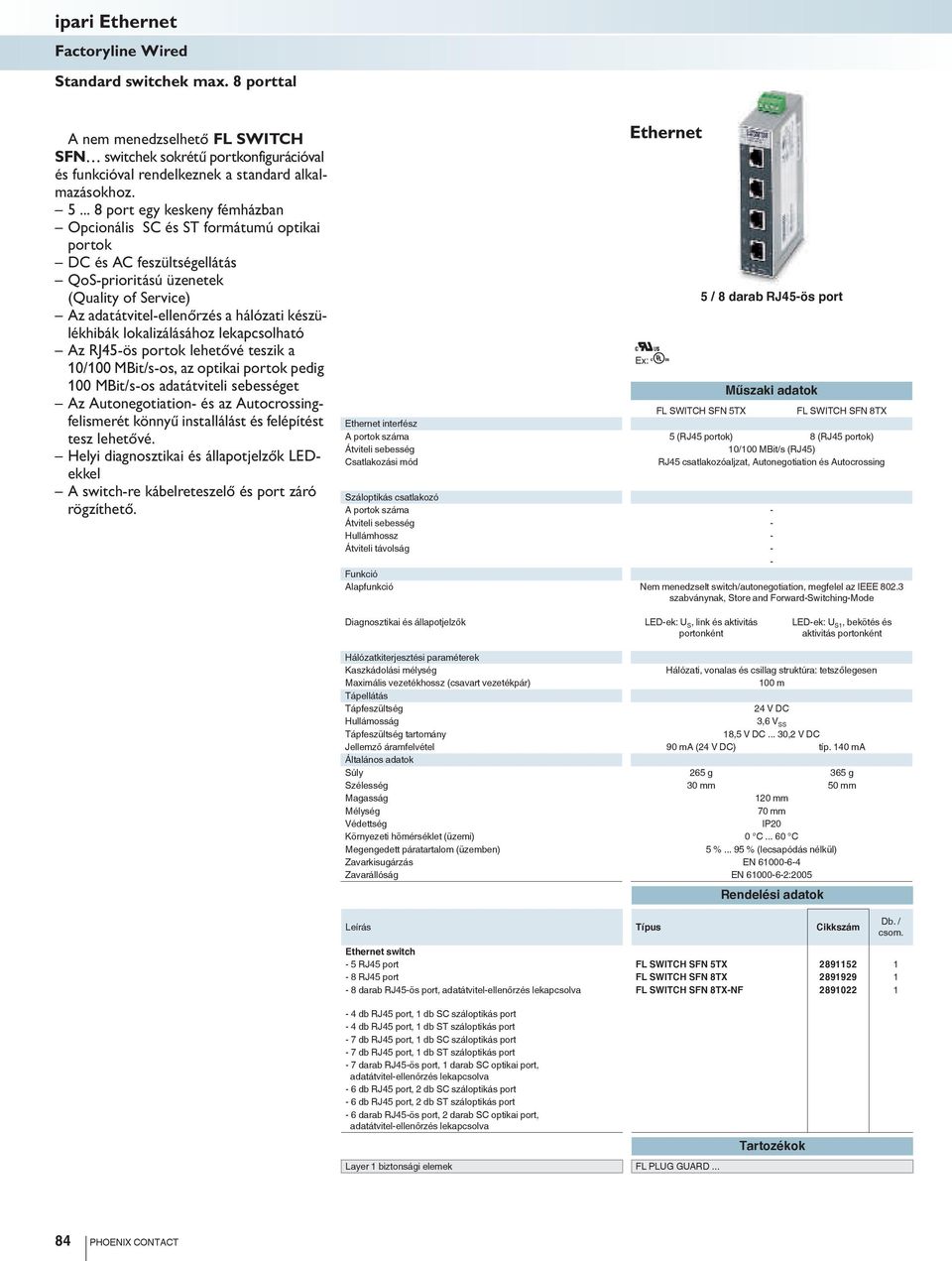

6 Standard switchek max. 8 porttal A nem menedzselhető FL SWITCH SFN switchek sokrétű portkonfigurációval és funkcióval rendelkeznek a standard alkalmazásokhoz port egy keskeny fémházban Opcionális SC és ST formátumú optikai portok DC és AC feszültségellátás QoS-prioritású üzenetek (Quality of Service) Az adatátvitel-ellenőrzés a hálózati készülékhibák lokalizálásához lekapcsolható Az RJ45-ös portok lehetővé teszik a 10/100 MBit/s-os, az optikai portok pedig 100 MBit/s-os adatátviteli sebességet Az Autonegotiation- és az Autocrossingfelismerét könnyű installálást és felépítést tesz lehetővé. Helyi diagnosztikai és állapotjelzők LEDekkel A switch-re kábelreteszelő és port záró rögzíthető. Ex: 5 / 8 darab RJ45-ös port FL SWITCH SFN 5TX FL SWITCH SFN 8TX Ethernet interfész A portok száma 5 (RJ45 portok) 8 (RJ45 portok) Átviteli sebesség 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing Száloptikás csatlakozó A portok száma - Átviteli sebesség - Hullámhossz - Átviteli távolság - - Funkció Alapfunkció Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Diagnosztikai és állapotjelzők LED-ek: U S, link és aktivitás portonként LED-ek: U S1, bekötés és aktivitás portonként Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC Hullámosság 3,6 V SS Tápfeszültség tartomány 18,5 V DC... 30,2 V DC Jellemző áramfelvétel 90 ma (24 V DC) típ. 140 ma Általános adatok Súly 265 g 365 g Szélesség 30 mm 50 mm Magasság 120 mm Mélység 70 mm Védettség IP20 Környezeti hõmérséklet (üzemi) 0 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Zavarkisugárzás EN Zavarállóság EN :2005 Leírás Ethernet switch - 5 RJ45 port FL SWITCH SFN 5TX RJ45 port FL SWITCH SFN 8TX darab RJ45-ös port, adatátvitel-ellenőrzés lekapcsolva FL SWITCH SFN 8TX-NF db RJ45 port, 1 db SC száloptikás port - 4 db RJ45 port, 1 db ST száloptikás port - 7 db RJ45 port, 1 db SC száloptikás port - 7 db RJ45 port, 1 db ST száloptikás port - 7 darab RJ45-ös port, 1 darab SC optikai port, adatátvitel-ellenőrzés lekapcsolva - 6 db RJ45 port, 2 db SC száloptikás port - 6 db RJ45 port, 2 db ST száloptikás port - 6 darab RJ45-ös port, 2 darab SC optikai port, adatátvitel-ellenőrzés lekapcsolva Layer 1 biztonsági elemek FL PLUG GUARD... Tartozékok 84 PHOENIX CONTACT

7 5 / 8 darab RJ45-ös port AC-táplálással 4 / 7 darab RJ45-ös port és 1 darab optikai port 6 darab RJ45-ös port és 2 darab optikai port Ex: Ex: Ex: FL SWITCH SFN 5TX-24VAC FL SWITCH SFN 8TX-24VAC FL SWITCH SFN 4TX/FX FL SWITCH SFN 7TX/FX FL SWITCH SFN 6TX/2FX FL SWITCH SFN 6TX/2FX ST 5 (RJ45 portok) - 4 (RJ45 portok) 7 (RJ45 portok) 6 (RJ45 portok) 10/100 MBit/s (RJ45) - 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing - RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing - 1 (Száloptikás port) 2 (Száloptikás port) MBit/s (SC-D, teljes duplex) 100 MBit/s (SC-D, teljes duplex) 100 MBit/s (ST, teljes duplex) nm/1310 nm 1300 nm m (Üvegszál 50/125) 2000 m (Üvegszál 50/125) m (Üvegszál 62,5/125) 2000 m (Üvegszál 62,5/125) Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S, link és aktivitás portonként LED-ek: U S1, bekötés és aktivitás portonként LED-ek: U S, link és aktivitás portonként LED-ek: U S, link és aktivitás portonként Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V AC 24 V DC 24 V DC 3,6 V SS 3,6 V SS 3,6 V SS 20 V AC V AC 18,5 V DC... 30,2 V DC 18,5 V DC... 30,2 V DC típ. 114 ma típ. 189 ma típ. 140 ma típ. 190 ma típ. 230 ma 277 g 340 g 265 g 365 g 365 g 30 mm 50 mm 30 mm 50 mm 50 mm 120 mm 120 mm 120 mm 70 mm 70 mm 70 mm IP20 IP20 IP20 0 C C 0 C C 0 C C 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) EN EN EN EN :2005 EN :2005 EN :2005 FL SWITCH SFN 5TX-24VAC FL SWITCH SFN 8TX-24VAC FL SWITCH SFN 4TX/FX FL SWITCH SFN 4TX/FX ST FL SWITCH SFN 7TX/FX FL SWITCH SFN 7TX/FX ST FL SWITCH SFN 7TX/FX-NF FL SWITCH SFN 6TX/2FX FL SWITCH SFN 6TX/2FX ST FL SWITCH SFN 6TX/2FX-NF Tartozékok Tartozékok Tartozékok FL PLUG GUARD... FL PLUG GUARD... FL PLUG GUARD... További információk a oldalon PHOENIX CONTACT 85

8 Switchek standard funkciókkal és 16 porttal A nem menedzselhető 16 portos FL SWITCH SFN... swichek nagy darabszámú Ethernet csatlakozást tesznek lehetővé nagyobb vagy fölérendelt alkalmazások számára. 16 port egy keskeny fémházban redundáns bemeneti feszültséggel Opcionális optikai portok SC formátumban A standard (0 C 60 C) és a bővített hőmérsékleti tartományhoz (-40 C 75 C) is kaphatók készülékek. Az RJ45-ös portok lehetővé teszik a 10/100 MBit/s-os, az optikai portok pedig 100 MBit/s-os adatátviteli sebességet Az Autonegotiation- és az Autocrossingfelismerét könnyű installálást és felépítést tesz lehetővé. Helyi diagnosztikai és állapotjelzők LEDekkel Biztonsági opciók a kábelrögzítésnél Ethernet interfész A portok száma Átviteli sebesség Ex: FL SWITCH SFN 16TX 16 darab RJ45 port FL SWITCH SFNT 16TX 16 (RJ45 portok) 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing Száloptikás csatlakozó A portok száma - Hullámhossz - Átviteli távolság - Funkció Alapfunkció Diagnosztikai és állapotjelzők Nem menedzselhető switch/autonegotation, megfelel az IEEE szabványnak, Tárol és Továbbít kapcsolási mód, távjelző érintkezőkkel LED-ek: U S1, U S2 (redundáns feszültségellátás), Link és Activity portonként, feszültségriasztás Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC (redundáns) Hullámosság 3,6 V SS Tápfeszültség tartomány 12 V DC V DC Jellemző áramfelvétel 350 ma (24 V DC) Általános adatok Súly Szélesség 70 mm Magasság 135 mm Mélység 110 mm Védettség IP20 Környezeti hõmérséklet (üzemi) 0 C C -40 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Zavarkisugárzás EN Zavarállóság EN Leírás Ethernet switch 16 db RJ45 port FL SWITCH SFN 16TX darab RJ45 csatlakozó, 1 darab száloptikás csatlakozás 14 darab RJ45 csatlakozó, 2 darab száloptikás csatlakozás Ethernet switch, széles hőmérséklet-tartománnyal 16 db RJ45 port FL SWITCH SFNT 16TX darab RJ45 csatlakozó, 1 darab száloptikás csatlakozás 14 darab RJ45 csatlakozó, 2 darab száloptikás csatlakozás 86 PHOENIX CONTACT

9 - 15 darab RJ45 port, 1 darab optikai port 14 darab RJ45 port és 2 darab optikai port Ex: Ex: FL SWITCH SFN 15TX/FX FL SWITCH SFNT 15TX/FX FL SWITCH SFN 14TX/2FX FL SWITCH SFNT 14TX/2FX 15 (RJ45 portok) 14 (RJ45 portok) 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing 1 (Száloptikás port) 2 (Száloptikás port) 1300 nm 1300 nm 12,1 km (Üvegszál, F-G 62,5/125 0,7 db/km F1000) 12,1 km (Üvegszál, F-G 62,5/125 0,7 db/km F1000) Nem menedzselhető switch/autonegotation, megfelel az IEEE szabványnak, Tárol és Továbbít kapcsolási mód, távjelző érintkezőkkel LED-ek: U S1, U S2 (redundáns feszültségellátás), Link és Activity portonként, feszültségriasztás Nem menedzselhető switch/autonegotation, megfelel az IEEE szabványnak, Tárol és Továbbít kapcsolási mód, távjelző érintkezőkkel LED-ek: U S1, U S2 (redundáns feszültségellátás), Link és Activity portonként, feszültségriasztás Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 24 V DC (redundáns) 24 V DC (redundáns) 3,6 V SS 3,6 V SS 12 V DC V DC 12 V DC V DC 350 ma (24 V DC) 350 ma (24 V DC) 70 mm 70 mm 135 mm 135 mm 110 mm 110 mm IP20 IP20 0 C C -40 C C 0 C C -40 C C 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) EN EN EN EN FL SWITCH SFN 15TX/FX FL SWITCH SFN 14TX/2FX FL SWITCH SFNT 15TX/FX FL SWITCH SFNT 14TX/2FX További információk a oldalon PHOENIX CONTACT 87

10 Standard switch széles hőmérséklettartománnyal A nem menedzselhető FL SWITCH SFNT switchek az extrém környezetben és a hajógyártás során történő használatra alkalmasak port egy keskeny fémházban redundáns bemeneti feszültséggel Opcionális SC és ST formátumú optikai portok Az RJ45-ös portok lehetővé teszik a 10/100 MBit/s-os, az optikai portok pedig 100 MBit/s-os adatátviteli sebességet Széles hőmérséklet-tartomány -40 C-tól +75 C-ig Az Autonegotiation- és az Autocrossingfelismerét könnyű installálást és felépítést tesz lehetővé. QoS-prioritású üzenetek (Quality of Service) Helyi diagnosztikai és állapotjelzők LEDekkel Jelzőérintkező a feszültségellátás és a linkstátusz diagnosztikájához A switch-re kábelreteszelő és port záró rögzíthető. Ex: FL SWITCH SFNT 5TX FL SWITCH SFNT 8TX Ethernet interfész A portok száma 5 (RJ45 portok) 8 (RJ45 portok) Átviteli sebesség 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing Száloptikás csatlakozó A portok száma - Átviteli sebesség - - Átviteli távolság - Funkció Alapfunkció Diagnosztikai és állapotjelzők 5 / 8 darab RJ45-ös port Nem menedzselt switch / Autonegotiation, IEEE nak megfelelő, Store-and-Forward kapcsolási mód, QoS-sel és riasztás-érintkezővel LED-ek: U S1, U S2 (redundáns tápellátás), logikai kapcsolat és aktivitás portonként, riasztás (sem táp, sem logikai kapcsolat) Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC (redundáns) Hullámosság 3,6 V SS Tápfeszültség tartomány 9 V DC V DC Jellemző áramfelvétel 125 ma (24 V DC) 155 ma (24 V DC) Általános adatok Súly 275 g 460 g Szélesség 30 mm 50 mm Magasság 130 mm Mélység 100 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -40 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Zavarkisugárzás EN Zavarállóság EN :2005 EN Leírás Ethernet switch, széles hőmérséklet-tartománnyal - 5 RJ45 port FL SWITCH SFNT 5TX RJ45 port FL SWITCH SFNT 8TX db RJ45 port, 1 db SC száloptikás port - 7 db RJ45 port, 1 db SC száloptikás port - 7 db RJ45 port, 1 db ST száloptikás port - 6 db RJ45 port, 2 db SC száloptikás port - 6 db RJ45 port, 2 db ST száloptikás port Tartozékok Szerelőlapok, 5 és 8 portos SFNT switchekhez FL PA SFNT Végbak, NS 35-re történő felcsavarozáshoz, KLM-A vagy ZB 8 E/NS 35 N kapocssor jelölővel szerelhető Porvédő sapka RJ45 aljzathoz FL RJ45 PROTECT CAP Patchkábel, CAT5, előre konfekcionált (lásd a(z) 107 oldalt) FL CAT5 PATCH PHOENIX CONTACT

11 4 darab RJ45-ös port 7 darab RJ45-ös port, 1 darab optikai port 6 darab RJ45-ös port és 2 darab optikai port Ex: Ex: FL SWITCH SFNT 7TX/FX FL SWITCH SFNT 7TX/FX ST FL SWITCH SFNT 6TX/2FX FL SWITCH SFNT 6TX/2FX ST 4 (RJ45 portok) 7 (RJ45 portok) 6 (RJ45 portok) 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing 1 (Száloptikás port) 1 (Száloptikás port) 2 (Száloptikás port) MBit/s (SC-D, teljes duplex) 100 MBit/s (SC-D, teljes duplex) 100 MBit/s (ST, teljes duplex) 100 MBit/s (SC-D, teljes duplex) 100 MBit/s (ST, teljes duplex) SC-Duplex SC-Duplex ST formátum SC-Duplex ST formátum 12,1 km (Üvegszál, F-G 62,5/125 0,7 db/km F1000) 12,1 km (Üvegszál, F-G 62,5/125 0,7 db/km F1000) 12,1 km (Üvegszál, F-G 62,5/125 0,7 db/km F1000) Nem menedzselt switch / Autonegotiation, IEEE nak megfelelő, Store-and-Forward kapcsolási mód, QoS-sel és riasztásérintkezővel LED-ek: U S1, U S2 (redundáns tápellátás), logikai kapcsolat és aktivitás portonként, riasztás (sem táp, sem logikai kapcsolat) Nem menedzselt switch / Autonegotiation, IEEE nak megfelelő, Store-and-Forward kapcsolási mód, QoS-sel és riasztás-érintkezővel LED-ek: U S1, U S2 (redundáns tápellátás), logikai kapcsolat és aktivitás portonként, riasztás (sem táp, sem logikai kapcsolat) Nem menedzselt switch / Autonegotiation, IEEE nak megfelelő, Store-and-Forward kapcsolási mód, QoS-sel és riasztás-érintkezővel LED-ek: U S1, U S2 (redundáns tápellátás), logikai kapcsolat és aktivitás portonként, riasztás (sem táp, sem logikai kapcsolat) Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V DC (redundáns) 24 V DC (redundáns) 24 V DC (redundáns) 3,6 V SS 3,6 V SS 3,6 V SS 9 V DC V DC 9 V DC V DC 9 V DC V DC 180 ma (24 V DC) 180 ma (24 V DC) 250 ma (24 V DC) 280 g 470 g 484 g 30 mm 50 mm 50 mm 130 mm 130 mm 130 mm 100 mm 100 mm 100 mm IP20 IP20 IP20-40 C C -40 C C -40 C C 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) EN EN EN EN EN EN FL SWITCH SFNT 4TX/FX FL SWITCH SFNT 7TX/FX FL SWITCH SFNT 7TX/FX ST FL SWITCH SFNT 6TX/2FX FL SWITCH SFNT 6TX/2FX ST Tartozékok Tartozékok Tartozékok FL PA SFNT FL PA SFNT FL PA SFNT E/NS 35 N E/NS 35 N E/NS 35 N FL RJ45 PROTECT CAP FL RJ45 PROTECT CAP FL RJ45 PROTECT CAP FL CAT5 PATCH... FL CAT5 PATCH... FL CAT5 PATCH... További információk a oldalon PHOENIX CONTACT 89

12 Standard Gigabites switch A nem menedzselhető Gigabites FL SWITCH SFN switchek sokrétű üvegszálas és réz portkonfigurációval és funkcióval rendelkeznek a standard alkalmazásokhoz. 8 port egy keskeny fémházban redundáns bemeneti feszültséggel Minden port 1000 MBit/s-es átviteli sebességet kínál Az Autonegotiation- és az Autocrossingfelismerét könnyű installálást és felépítést tesz lehetővé. Az FL SWITCH SFN 6GT/2LX típusok 10 km-es átviteli távolságot biztosítanak 2 monomódusú üvegszálporttal Az FL SWITCH SFN 6GT/2LS-20 típusok 20 km-es átviteli távolságot nyújtanak 2 monomódusú üvegszálporttal Helyi diagnosztikai és állapotjelzők LEDekkel Reléérintkező a feszültségállapotok riasztásfeldolgozásához A switch-re kábelreteszelő és port záró rögzíthető. Ex: 8 darab RJ45-ös port Ethernet interfész A portok száma 8 (RJ45 portok) Átviteli sebesség 10/100/1000 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing Száloptikás csatlakozó A portok száma - - Hullámhossz - Átviteli távolság - Egyéb csatlakozások Potenciálmentes jelző érintkező Dugaszolt/csavaros csatlakozás COMBICON-on Funkció Alapfunkció Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Diagnosztikai és állapotjelzők LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC (redundáns) Hullámosság 3,6 V SS Tápfeszültség tartomány 9 V DC... 30,2 V DC Jellemző áramfelvétel típ. 430 ma Általános adatok Súly 395 g Szélesség 50 mm Magasság 120 mm Mélység 70 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -25 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Zavarkisugárzás EN Zavarállóság EN :2005 Leírás Ethernet switch - 8 RJ45 port FL SWITCH SFN 8GT darab RJ45 port, 1 db SC száloptikás port (multimódusú) - 6 darab RJ45 port, 2 db SC száloptikás port (multimódusú) - 6 darab RJ45-ös port, 2 darab SC optikai port (monomódusú), 10 km-es hatótávolsággal - 6 darab RJ45-ös port, 2 darab SC optikai port (monomódusú), 20 km-es hatótávolsággal Layer 1 biztonsági elemek FL PLUG GUARD... Tartozékok 90 PHOENIX CONTACT

13 7 darab RJ45-ös port, 1 darab optikai port 6 darab RJ45-ös port és 2 darab optikai port 6 darab RJ45-ös port és 2 darab optikai port Ex: Ex: Ex: FL SWITCH SFN 6GT/2SX FL SWITCH SFN 6GT/2LX 7 (RJ45 portok) 6 (RJ45 portok) 6 (RJ45 portok) 10/100/1000 MBit/s (RJ45) 10/100/1000 MBit/s (RJ45) 10/100/1000 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing 1 (Száloptikás port) 2 (Száloptikás port) 2 (Száloptikás port) SC-Duplex SC-Duplex SC-Duplex 850 nm 850 nm 1310 nm 1310 nm 220 m (Üvegszál 62,5/125) 220 m (Üvegszál 62,5/125) m (Üvegszál 9/125) m (Üvegszál 9/125) Dugaszolt/csavaros csatlakozás COMBICON-on Dugaszolt/csavaros csatlakozás COMBICON-on Dugaszolt/csavaros csatlakozás COMBICON-on Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V DC (redundáns) 24 V DC (redundáns) 24 V DC (redundáns) 3,6 V SS 3,6 V SS 3,6 V SS 9 V DC... 30,2 V DC 9 V DC... 30,2 V DC 9 V DC... 30,2 V DC típ. 320 ma típ. 350 ma típ. 360 ma típ. 360 ma 415 g 425 g 435 g 435 g 50 mm 50 mm 50 mm 120 mm 120 mm 120 mm 70 mm 70 mm 70 mm IP20 IP20 IP20-25 C C -25 C C (75 C előkészületben) 0 C C 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) EN EN EN EN :2005 EN :2005 EN :2005 FL SWITCH SFN 7GT/SX FL SWITCH SFN 6GT/2SX FL SWITCH SFN 6GT/2LX FL SWITCH SFN 6GT/2LX Tartozékok Tartozékok Tartozékok FL PLUG GUARD... FL PLUG GUARD... FL PLUG GUARD... További információk a oldalon PHOENIX CONTACT 91

14 Standard SF-switch A nem menedzselhető FL SWITCH SF switchek alacsony fémházzal, sokrétű port-konfigurációval rendelkeznek és standard alkalmazásokhoz használhatók. Akár 16 portos megoldás egy alacsony fémházban redundáns bemeneti feszültséggel Opcionális SC és ST formátumú optikai portok Az RJ45-ös portok lehetővé teszik a 10/100 MBit/s-os, az optikai portok pedig 100 MBit/s-os adatátviteli sebességet Az Autonegotiation- és az Autocrossingfelismerét könnyű installálást és felépítést tesz lehetővé. Helyi diagnosztikai és állapotjelzők LEDekkel Reléérintkező a feszültségállapotok riasztásfeldolgozásához Biztonsági opciók a kábelrögzítésnél Ex: 8 / 16 darab RJ45-ös port FL SWITCH SF 8TX FL SWITCH SF 16TX Ethernet interfész A portok száma 8 (RJ45 portok) 16 (RJ45 portok) Átviteli sebesség 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing Száloptikás csatlakozó A portok száma - - Hullámhossz - Átviteli távolság - Egyéb csatlakozások Potenciálmentes jelző érintkező Dugaszolt/csavaros csatlakozás COMBICON-on Funkció Alapfunkció Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Diagnosztikai és állapotjelzők LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC Hullámosság 3,6 V SS Tápfeszültség tartomány 18,5 V DC... 30,2 V DC Jellemző áramfelvétel típ. 200 ma típ. 300 ma Általános adatok Súly 260 g 380 g Szélesség 135 mm 205 mm Magasság 94,3 mm Mélység 30 mm Védettség IP20 Környezeti hõmérséklet (üzemi) 0 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Zavarkisugárzás EN Zavarállóság EN :2005 Leírás Ethernet switch - 8 RJ45 port FL SWITCH SF 8TX db RJ45 port FL SWITCH SF 16TX db RJ45 port, 1 db SC száloptikás port - 7 db RJ45 port, 1 db ST száloptikás port - 15 db RJ45 port, 1 db SC száloptikás port - 6 db RJ45 port, 2 db SC száloptikás port - 6 db RJ45 port, 2 db ST száloptikás port - 14 db RJ45 port, 2 db SC száloptikás port - 4 db RJ45 port, 3 db ST száloptikás port 92 PHOENIX CONTACT

15 7 / 15 darab RJ45-ös port és 1 darab száloptikás port 6 / 14 db RJ45 port és 2 db optikai port 4 darab RJ45-ös port és 3 darab optikai port Ex: Ex: Ex: FL SWITCH SF 7TX/FX FL SWITCH SF 15TX/FX FL SWITCH SF 6TX/2FX FL SWITCH SF 14TX/2FX 7 (RJ45 portok) 15 (RJ45 portok) 6 (RJ45 portok) 14 (RJ45 portok) 4 (RJ45 portok) 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) 10/100 MBit/s (RJ45) RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing RJ45 csatlakozóaljzat, Autonegotiation és Autocrossing 1 (Száloptikás port) 2 (Száloptikás port) 3 (Száloptikás port) SC-Duplex SC-Duplex ST formátum 1300 nm 1300 nm 1300 nm 6400 m (Üvegszál, F-G 50/125 0,7 db/km F1200) 6400 m (Üvegszál, F-G 50/125 0,7 db/km F1200) 6400 m (Üvegszál, F-G 50/125 0,7 db/km F1200) Dugaszolt/csavaros csatlakozás COMBICON-on Dugaszolt/csavaros csatlakozás COMBICON-on Dugaszolt/csavaros csatlakozás COMBICON-on Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode LED-ek: U S1, U S2 (redundáns táplálás), Link és Activity minden porton Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V DC 24 V DC 24 V DC 3,6 V SS 3,6 V SS 3,6 V SS 18,5 V DC... 30,2 V DC 18,5 V DC... 30,2 V DC 18,5 V DC... 30,2 V DC típ. 220 ma típ. 330 ma típ. 240 ma típ. 360 ma típ. 240 ma 260 g 380 g 260 g 380 g 140 g 135 mm 205 mm 135 mm 205 mm 135 mm 115,3 mm 115,3 mm 115,3 mm 30 mm 30 mm 30 mm IP20 IP20 IP20 0 C C 0 C C 0 C C 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) EN EN EN EN :2005 EN :2005 EN :2005 FL SWITCH SF 7TX/FX FL SWITCH SF 7TX/FX ST FL SWITCH SF 15TX/FX FL SWITCH SF 6TX/2FX FL SWITCH SF 6TX/2FX ST FL SWITCH SF 14TX/2FX FL SWITCH SF 4TX/3FX ST További információk a oldalon PHOENIX CONTACT 93

16 Lean Menedzselhető Switchek A lehető legnagyobb mértékű diagnosztika a lehető legkisebb helyen! A kompakt száloptikás menedzselhető Ethernet-switchek a csatlakozási tulajdonságuknak köszönhetően optimálisan illeszthetők a legkülönbözőbb alkalmazásokba. Az összes szükséges standard funkcióval rendelkeznek egy rugalmas és ezzel együtt robusztus Ethernet hálózat üzemeléséhez. Jellemzők: -40 C C közötti környezeti hőmérséklet Széleskörű optikai változatok Kompakt tokozat Konfigurálható riasztási érintkező 5 darab RJ45-ös port Ethernet interfész A portok száma 5 (RJ45 portok) Átviteli sebesség 10/100 MBit/s RJ45 aljzat, Autonegotiation Száloptikás csatlakozó A portok száma - - Hullámhossz - Átviteli távolság Egyéb csatlakozások Soros (RS-232) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) Funkció Alapfunkció IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, Port-Mirroring, integrált web-szerver-funkció, Multicast Filterin, IGMP Snooping, Rapid Spanning Tree (RSTP) Támogatott böngésző SNMP - Simple Network Management Protocol Redundancia Diagnosztikai és állapotjelzők Internet Explorer az 5.5 verziótól támogatott SNMP MIB-ek: Enterprise, MIB II, Bridge Rapid Spanning Tree 802.1w, Fast Ring Detection Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC Hullámosság 3,6 V SS Tápfeszültség tartomány 18,5 V DC... 30,5 V DC Jellemző áramfelvétel 250 ma (U S = 24 V DC mellett) Általános adatok Súly 230 g Szélesség 45 mm Magasság 99 mm Mélység 112 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -40 C C Megengedett páratartalom (üzemben) 30 % % (lecsapódás nélkül) Zavarkisugárzás EN /-4 Zavarállóság EN :2005 Leírás Lean Menedzselhető Switch - 5 RJ45 port FL SWITCH LM 5TX RJ45 port - 8 darab RJ45 port, Ethernet/IP-hez konfigurált - 4 darab RJ45 port, 1 SC formátumú száloptikás port (multimódusú) - 4 darab RJ45 port, 1 ST formátumú száloptikás port (multimódusú) - 4 darab RJ45 port, 1 SC formátumú száloptikás port (monomódusú) - 4 darab RJ45 port, 1 ST formátumú száloptikás port (monomódusú) 94 PHOENIX CONTACT

17 8 darab RJ45-ös port 4 darab RJ45-ös port, 1 darab optikai port 4 darab RJ45-ös port, 1 darab SM optikai port 8 (RJ45 portok) 4 (RJ45 portok) 4 (RJ45 portok) 10/100 MBit/s 10/100 MBit/s 10/100 MBit/s RJ45 aljzat, Autonegotiation RJ45 aljzat, Autonegotiation RJ45 aljzat, Autonegotiation - 1 (SC multimódus) 1 (SC-monomódusú) - SC-Duplex SC-Duplex nm 1300 nm m (Üvegszál, F-G 62,5/125 0,7 db/km F1000) m (Üvegszál, F-G 9/125 0,36 db/km) m (Üvegszál, F-G 50/125 0,7 db/km F1200) m (Üvegszál, F-G 9/125 0,4 db/km) m (Üvegszál, F-G 62,5/125 2,6 db/km F600) m (Üvegszál, F-G 9/125 0,5 db/km) m (Üvegszál, F-G 50/125 1,6 db/km F800) - RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, Port-Mirroring, integrált web-szerver-funkció, Multicast Filterin, IGMP Snooping, Rapid Spanning Tree (RSTP) IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, Port-Mirroring, integrált web-szerver-funkció, Multicast Filterin, IGMP Snooping, Rapid Spanning Tree (RSTP) IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, Port-Mirroring, integrált web-szerver-funkció, Multicast Filterin, IGMP Snooping, Rapid Spanning Tree (RSTP) Internet Explorer az 5.5 verziótól Internet Explorer az 5.5 verziótól Internet Explorer az 5.5 verziótól Támogatott SNMP-MIB-ek: Enterprise, MIB II, Bridge támogatott SNMP MIB-ek: Enterprise, MIB II, Bridge támogatott SNMP MIB-ek: Enterprise, MIB II, Bridge Rapid Spanning Tree 802.1w, Fast Ring Detection Rapid Spanning Tree 802.1w, Fast Ring Detection Rapid Spanning Tree 802.1w, Fast Ring Detection Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V DC 24 V DC 24 V DC 3,6 V SS 3,6 V SS 3,6 V SS 18,5 V DC... 30,5 V DC 18,5 V DC... 30,5 V DC 18,5 V DC... 30,5 V DC 250 ma (U S = 24 V DC mellett) 400 ma (U S = 24 V DC mellett) 400 ma (U S = 24 V DC mellett) 230 g 230 g 230 g 45 mm 45 mm 45 mm 99 mm 99 mm 99 mm 112 mm 112 mm 112 mm IP20 IP20 IP20-40 C C -40 C C -40 C C 30 % % (lecsapódás nélkül) 30 % % (lecsapódás nélkül) 30 % % (lecsapódás nélkül) EN /-4 EN /-4 EN /-4 EN :2005 EN :2005 EN :2005 FL SWITCH LM 8TX FL SWITCH LM 8TX-E FL SWITCH LM 4TX/1FX FL SWITCH LM 4TX/1FX ST FL SWITCH LM 4TX/1FX SM FL SWITCH LM 4TX/1FX SM ST További információk a oldalon PHOENIX CONTACT 95

18 Lean Menedzselhető Switchek A lehető legnagyobb mértékű diagnosztika a lehető legkisebb helyen! A kompakt száloptikás menedzselhető Ethernetes switchek a sokrétű szoftverüknek köszönhetően optimálisan illeszthetők a legkülönbözőbb alkalmazásokba. Az összes szükséges standard funkcióval rendelkeznek egy rugalmas és ezzel együtt robusztus Ethernet hálózat üzemeléséhez. Jellemzők: RSTP gyors átkapcsolással Port Tükrözés A konfiguráció külső adathordozóra mentése Webalapú menedzsment, SNMP 4 darab RJ45-ös port és 2 darab optikai port Ethernet interfész A portok száma 4 (RJ45 portok) Átviteli sebesség 10/100 MBit/s RJ45 aljzat, Autonegotiation Száloptikás csatlakozó A portok száma 2 (SC multimódus) SC-Duplex Hullámhossz 1300 nm Átviteli távolság m (Üvegszál, F-G 62,5/125 0,7 db/km F1000) 6400 m (Üvegszál, F-G 50/125 0,7 db/km F1200) 3000 m (Üvegszál, F-G 62,5/125 2,6 db/km F600) 2800 m (Üvegszál, F-G 50/125 1,6 db/km F800) Egyéb csatlakozások Soros (RS-232) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) Funkció Alapfunkció IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, Port-Mirroring, integrált web-szerver-funkció, Multicast Filtering, IGMP Snooping, Rapid Spanning Tree (RSTP) Támogatott böngésző SNMP - Simple Network Management Protocol Redundancia Diagnosztikai és állapotjelzők Internet Explorer az 5.5 verziótól támogatott SNMP MIB-ek: Enterprise, MIB II, Bridge Rapid Spanning Tree 802.1w, Fast Ring Detection Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC Hullámosság 3,6 V SS Tápfeszültség tartomány 18,5 V DC... 30,5 V DC Jellemző áramfelvétel 400 ma (U S = 24 V DC mellett) Általános adatok Súly 230 g Szélesség 45 mm Magasság 99 mm Mélység 112 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -40 C C Megengedett páratartalom (üzemben) 30 % % (lecsapódás nélkül) Zavarkisugárzás EN /-4 Zavarállóság EN :2005 Leírás Lean Menedzselhető Switch - 4 darab RJ45 port, 2 SC formátumú száloptikás port (multimódusú) FL SWITCH LM 4TX/2FX RJ45 port, 2 SC száloptikás port (monomódusú), Ethernet/IP-hez konfigurált - 4 darab RJ45 port, 2 SC formátumú száloptikás port (monomódusú) FL SWITCH LM 4TX/2FX-E RJ45 port, 2 SC száloptikás port (monomódusú), Ethernet/IP-hez konfigurált - 4 darab RJ45 port, 2 ST formátumú száloptikás port (multimódusú) - 4 darab RJ45 port, 2 ST formátumú száloptikás port (monomódusú) 96 PHOENIX CONTACT

19 4 darab RJ45-ös port és 2 darab SM optikai port 4 darab RJ45-ös port, 2 darab ST formátumú optikai port 4 darab RJ45-ös port, 2 darab ST formátumú SM optikai port 4 (RJ45 portok) 4 (RJ45 portok) 4 (RJ45 portok) 10/100 MBit/s 10/100 MBit/s 10/100 MBit/s RJ45 aljzat, Autonegotiation RJ45 aljzat, Autonegotiation RJ45 aljzat, Autonegotiation 2 (SC-monomódusú) 2 (ST multimódus) 2 (ST monomódus) SC-Duplex ST-Simpex ST-Simpex 1300 nm 1300 nm m (Üvegszál, F-G 9/125 0,36 db/km) m (Üvegszál, F-G 62,5/125 0,7 db/km F1000) m (Üvegszál, F-G 9/125 0,36 db/km) m (Üvegszál, F-G 9/125 0,4 db/km) 6400 m (Üvegszál, F-G 50/125 0,7 db/km F1200) m (Üvegszál, F-G 9/125 0,4 db/km) m (Üvegszál, F-G 9/125 0,5 db/km) 3000 m (Üvegszál, F-G 62,5/125 2,6 db/km F600) m (Üvegszál, F-G 9/125 0,5 db/km) m (Üvegszál, F-G 50/125 1,6 db/km F800) 2800 m RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, integrált web-szerver-funkció, Rapid Spanning Tree (RSTP) IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, Port-Mirroring, integrált web-szerver-funkció, Multicast Filtering, IGMP Snooping, Rapid Spanning Tree (RSTP) IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, Port-Mirroring, integrált web-szerver-funkció, Multicast Filtering, IGMP Snooping, Rapid Spanning Tree (RSTP) Internet Explorer az 5.5 verziótól Internet Explorer az 5.5 verziótól Internet Explorer az 5.5 verziótól Támogatott SNMP-MIB-ek: Enterprise, MIB II, Bridge támogatott SNMP MIB-ek: Enterprise, MIB II, Bridge támogatott SNMP MIB-ek: Enterprise, MIB II, Bridge Rapid Spanning Tree 802.1w, Fast Ring Detection Rapid Spanning Tree 802.1w, Fast Ring Detection Rapid Spanning Tree 802.1w, Fast Ring Detection Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Ethernet-hálózatonként 2 állapotjelző LED: LINK és Status Activity, 100, teljes duplex, tápláló feszültség U S1 és U S2 (redundáns tápláló feszültség) Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V DC 24 V DC 24 V DC 3,6 V SS 3,6 V SS 3,6 V SS 18,5 V DC... 30,5 V DC 18,5 V DC... 30,5 V DC 18,5 V DC... 30,5 V DC 400 ma (U S = 24 V DC mellett) 400 ma (U S = 24 V DC mellett) 400 ma (U S = 24 V DC mellett) 230 g 230 g 230 g 45 mm 45 mm 45 mm 99 mm 99 mm 99 mm 112 mm 112 mm 112 mm IP20 IP20 IP20-40 C C -40 C C -40 C C 30 % % (lecsapódás nélkül) 30 % % (lecsapódás nélkül) 30 % % (lecsapódás nélkül) EN /-4 EN /-4 EN /-4 EN :2005 EN :2005 EN :2005 FL SWITCH LM 4TX/2FX SM FL SWITCH LM 4TX/2FX SM-E FL SWITCH LM 4TX/2FX ST FL SWITCH LM 4TX/2FX SM ST További információk a oldalon PHOENIX CONTACT 97

20 Smart menedzselhető switchek A Smart menedzselhető switchek nagy adatforgalom mellett is kitűnő valós idejű tulajdonsággal rendelkeznek. Az ipari kalapsínre szerelhető switchek az összes porton támogatják Fast Ethernetet vagy a Gigabit-et és optimálisan használhatók a PROFINET-RT vagy az Ethernet/IP környezetében. A Gigabites FL Switch SMCS 8GT és 6GT/2SFP változatok ezen felül a GL, BV, ABS, LR és a DNV hajózási engedélyekkel is rendelkeznek. Az SMCS összes változata alkalmazható II-es Ex zónában. A NAT switch egyetlen eszközben egyesíti a NAT-olás, a switching és a routing funkciót. Minden készülék támogatja: RSTP MRP (kliens és maszter) VLAN-ok SNMP 8 darab RJ45-ös port FL SWITCH SMCS 8GT FL SWITCH SMCS 8TX Ethernet interfész A portok száma 8 Átviteli sebesség 10/100/1000 MBit/s 10/100 MBit/s RJ45 Száloptikás csatlakozó A portok száma - - Hullámhossz - Átviteli távolság - - Egyéb csatlakozások Soros (RS-232) Funkció Alapfunkció RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) Alapfunkciók Store-and-forward switch az IEEE szabvány szerint, prioritási osztályok az IEEE802.1 P szerint, TCP/IP protokoll, BootP-re képes, Port-Mirroring, beépített webszerver funkció, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), Port Security, PROFINET IO Device, MRP Diagnosztikai és állapotjelzők Ethernet-enként 2 állapotjelző LED: LINK és átkapcoslható Status Activity, 100, teljes duplex, tápfeszültség U S1 és U S2 (redundáns táplálás) valamint FAIL Hálózatkiterjesztési paraméterek Kaszkádolási mélység Hálózati, vonalas és csillag struktúra: tetszőlegesen Maximális vezetékhossz (csavart vezetékpár) 100 m Tápellátás Tápfeszültség 24 V DC Hullámosság 3,6 V SS Tápfeszültség tartomány 18 V DC V DC Jellemző áramfelvétel 600 ma (U S = 24 V DC mellett) Általános adatok Súly 650 g Szélesség 128 mm Magasság 100 mm Mélység 69 mm Védettség IP20 Környezeti hõmérséklet (üzemi) 0 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Zavarkisugárzás EN :2001+A11 Zavarállóság EN :2005 Leírás Smart Menedzselhető Compact Switch - 8 RJ45 port FL SWITCH SMCS 8TX RJ45 Port, 1000 MBit/s FL SWITCH SMCS 8GT darab RJ45 port, 2 ST formátumú száloptikás port - 6 RJ45 port, 2 SFP száloptikás port, 1000 MBit/s Menedzselhető switch - 16 darab RJ45 port - 14 darab RJ45 port, 2 SC formátumú száloptikás port (multimódusú) Smart Managed Narrow NAT switch 1:1 NAT router funkcióval - 8 RJ45 port 98 PHOENIX CONTACT

21 6 darab RJ45 port és 2 darab SFP slot 16 darab RJ45-ös port NAT és routing funkció egy készülékben FL SWITCH SMCS 6GT/2SFP FL SWITCH SMCS 6TX/2SFP FL SWITCH MCS 16TX FL SWITCH MCS 14TX/2FX /100/1000 MBit/s 10/100 MBit/s 10/100 MBit/s 10/100 MBit/s RJ45 RJ45 RJ (SC multimódus) - SFP portok - SC-Duplex nm - lehet 80 km (az alkalmazott szál/sfp modul függvényében) - lehet m (az alkalmazott - száltól függően) m (Üvegszál, F-G 50/125 0,7 db/km F1200) - RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) Alapfunkciók Store-and-forward switch az IEEE szabvány szerint, prioritási osztályok az IEEE802.1 P szerint, TCP/IP protokoll, BootP-re képes, Port-Mirroring, beépített webszerver funkció, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), Port Security, PROFINET IO Device, MRP Ethernet-enként 2 állapotjelző LED: LINK és átkapcoslható Status Activity, 100, teljes duplex, tápfeszültség U S1 és U S2 (redundáns táplálás) valamint FAIL Store-and-forward switch az IEEE szabvány szerint, prioritási osztályok az IEEE P szerint, TCP/IP protokoll, BootP-re képes, Port-Mirroring, beépített webszerver funkció, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), Port Security, PROFINET-IO-Device, DHCP Option 82 Relay Agent Ethernet-enként 2 állapotjelző LED: LINK és átkapcoslható Status Activity, 100, teljes duplex, tápfeszültség U S1 és U S2 (redundáns táplálás) valamint FAIL IEEE szabványnak megfelelő Store-and-forward switch, 2 prioritási osztály IEEE802.1 P TCP/IP-Protokoll szerint, BootP-képes, integrált web-szerver-funkció, Rapid Spanning Tree (RSTP), 1:1-NAT-router Ethernet-enként 2 állapotjelző LED: LINK és átkapcoslható Status Activity, 100, teljes duplex, tápfeszültség U S1 és U S2 (redundáns táplálás) valamint FAIL Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 100 m 100 m 24 V DC 24 V DC 24 V DC 3,6 V SS 3,6 V SS 3,6 V SS 18 V DC V DC 18,5 V DC... 30,5 V DC 18 V DC V DC 650 ma (U S = 24 V DC mellett) 600 ma (U S = 24 V DC mellett) 800 ma (U S = 24 V DC mellett) 600 ma (U S = 24 V DC mellett) 650 g 1000 g 650 g 128 mm 214 mm 58 mm 100 mm 95 mm 133 mm 69 mm 69 mm 130 mm IP20 IP20 IP20 0 C C 0 C C (lecsapódás nélkül) 0 C C 5 % % (lecsapódás nélkül) 10 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) EN :2001+A11 EN /-4 EN :2001+A11 EN :2005 EN :2005 EN :2005 FL SWITCH SMCS 6TX/2SFP FL SWITCH SMCS 6GT/2SFP FL SWITCH MCS 16TX FL SWITCH MCS 14TX/2FX FL NAT SMN 8TX További információk a oldalon PHOENIX CONTACT 99

22 Gigabites moduláris switchek A nagyteljesítményű gigabites moduláris switch tetszőleges átviteli közeggel 28 portra bővíthető. Jellemzők: akár 12 beépített port 1000 Mbit/s-os átviteli sebességgel Terepen konfekcionálható médiumok, például a POF, HCS és a GI HCS csatlakoztatása Gigabites üvegszál összekapcsolása FL SFP dugaszolható modulok segítségével gyors és egyszerű helyi konfigurálási lehetőségek az új kezelő-/kijelzőegységnek köszönhetően biztonság az IEEE 802.1X szerint az automatizálási hálózatban választhatóan aktiválhatók a layer 3 funkciók (statikus routing) Interfész Gigabit Ethernet A portok száma Átviteli sebesség Átviteli fizika Száloptikás csatlakozó Átviteli sebesség Hullámhossz Átviteli távolság Interfész Fast Ethernet A portok száma Átviteli sebesség Átviteli fizika Átviteli távolság Hullámhossz Egyéb csatlakozások Soros (RS-232) Funkció Alapfunkció Tápellátás Tápfeszültség Tápfeszültség tartomány Jellemző áramfelvétel Fejállomás, 8-16 port 4 (minden port a fejállomásban) 10/100/1000 MBit/s választhatóan Base T(X) vagy SFP modullal réz vagy SFP modul SFP modul 1000 MBit/s (teljes duplex) 850 nm / 1310 nm / 1550 nm lehet 80 km (az alkalmazott SFP modul függvényében) 4 (akár 20 portra bővíthető) interfészmodul segítségével 10/100 MBit/s (teljes duplex) Multimódosú üvegszál Monomódusú üvegszál POF-SCRJ GI-HCS szál réz lehet 36 km (az IF-modultól függően) 1310 nm RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) Store-and-forward-Switch, Smart Mode, Port-Mirroring, Multicast Filtering, IGMP Snooping, VLAN, Medien Redundanz Protokoll (MRP az IEC szerint), Rapid Spanning Tree (RSTP), Fast Ring Detection (FRD), Large Tree Support, IEEE 802.1X-Security, Port Security, PROFINET IO-Device, GMRP, GVRP, SNTP, 2 digitális bemenet 24 V DC 18,5 V DC... 30,2 V DC 800 ma (2,5 ma-ig, a konfigurációtól függően) Általános adatok Súly 2700 g Szélesség 287 mm Magasság 125 mm Mélység 115 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -20 C C (lecsapódás nélkül) Zavarkisugárzás EN /-4 Zavarállóság EN :2005 Leírás Gigabites moduláris switch - 4 Gigabit-port és 12 Fast Ethernet port FL SWITCH GHS 4G/ Gigabit-port és 8 Fast Ethernet port Bővítés - 8 Ethernet port Tartozékok Parametrizációs memória, cserélhető SD FLASH 256MB Parametrizációs memória, cserélhető MRM funkcióval FL SD FLASH/MRM Parametrizációs memória, cserélhető, MRM és Layer 3 funkcionalitással FL SD FLASH/L3/MRM PHOENIX CONTACT

23 Fejállomás, port Bővítés, 8 port 12 (minden port a fejállomásban) - 10/100/1000 MBit/s - 8 darab 10 /100 BaseT(X) port, Autonegotiation és Autocrossing - 4 x SFP port réz vagy SFP modul - SFP modul MBit/s (teljes duplex) nm / 1310 nm / 1550 nm - lehet 80 km (az alkalmazott SFP modul függvényében) - 0 (max. 16 portig bővíthető) - interfészmodul segítségével 8 port FL IF (interfész) modulokon 10/100 MBit/s (teljes duplex) 10/100 MBit/s (teljes duplex) Multimódosú üvegszál Multimódosú üvegszál Monomódusú üvegszál Monomódusú üvegszál POF-SCRJ POF-SCRJ GI-HCS szál GI-HCS szál réz réz lehet 36 km (az IF-modultól függően) lehet 36 km (az IF-modultól függően) 1310 nm - RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2) - Store-and-forward-Switch, Smart Mode, Port-Mirroring, Multicast Filtering, IGMP Snooping, VLAN, Medien Redundanz Protokoll (MRP az IEC szerint), Rapid Spanning Tree (RSTP), Fast Ring Detection (FRD), Large Tree Support, IEEE 802.1X-Security, Port Security, PROFINET IO-Device, GMRP, GVRP, SNTP, 2 digitális bemenet Bővítő modul Modular Managed Switch-hez 24 V DC - 18,5 V DC... 30,2 V DC ma (2,7 ma-ig, a konfigurációtól függően) (fejállomáson) 2700 g 650 g 287 mm 127 mm 125 mm 125 mm 115 mm 115 mm IP20 IP20-20 C C (lecsapódás nélkül) -20 C C (lecsapódás nélkül) EN /-4 EN /-4 EN :2005 EN :2005 FL SWITCH GHS 12G/ Tartozékok SD FLASH 256MB FL SD FLASH/MRM FL FXT Tartozékok FL SD FLASH/L3/MRM További információk a oldalon PHOENIX CONTACT 101

24 Interfész modulok A maximálisan moduláris 2-portos interfész-modulok különböző kábelelágazást tesznek lehetővé: választhatóan lefelé, vagy előre - annak függvényében, hogy mit igényel a szerelés és a felhasználás helyszíne. A csavart érpárral, üvegszállal rendelkező, vagy gazdaságos polimer- és HCS-szálas Ethernet rendszerekhez minden esetben léteznek olyan interfészmodulok, amelyek pontosan azt nyújtják, amire szükség van. A konfiguráció mentéséhez MEM-modulok vagy -plugok használhatók. Ex: TX portok Ex: Optikai portok FL IF 2TX VS-RJ-F FL IF 2PSE-F FL IF 2FX SC-F FL IF 2FX ST-D Ethernet interfész A portok száma 2 2 (PoE-portok) 2 - Átviteli sebesség 10/100 MBit/s (Csatlakoztatás elölről) 100 MBit/s RJ45 aljzat SC csatlakozó - Száloptikás csatlakozó A portok száma SC csatlakozó ST BFOC Hullámhossz nm Átviteli távolság m (Üvegszál, F-G 50/ m (Üvegszál, F-G 1,6 db/km F800) 62,5/125 0,7 db/km F1000) m (Üvegszál, F-G 50/125 0,7 db/km F1200) m (Üvegszál, F-G 62,5/125 2,6 db/km F600) m (Üvegszál, F-G 50/125 1,6 db/km F800) Funkció Alapfunkció Vezetékcsatoló modul Modular Managed Switch-hez Vonalcsatlakozó modul Modular Managed Switch-hez Power over Ethernet-tel, IEEE802.3af, Power Source Equipment (PSE) Vezetékcsatoló modul Modular Managed Switch-hez Tápellátás Tápcsatlakozó fejmodulból, vagy bővítőből fejállomáson fejmodulból, vagy bővítőből Tápfeszültség (fejállomáson) (belső / 48 V DC PoE-hoz) (fejállomáson) Jellemző áramfelvétel 10 ma 10 ma (max. 900 ma) 200 ma Általános adatok Súly 70 g 80 g Szélesség 31 mm 31 mm Magasság 75,7 mm 84,7 mm 75,7 mm 83 mm Mélység 75,5 mm 72,5 m 72,5 mm Védettség IP20 IP20 Környezeti hõmérséklet (üzemi) -20 C C 0 C C 0 C C (lecsapódás nélkül) (lecsapódás nélkül) (lecsapódás nélkül) Megengedett páratartalom (üzemben) 10 % % (lecsapódás nélkül) 10 % % (lecsapódás nélkül) Zavarkisugárzás EN /-4 EN /-4 Zavarállóság EN :2005 EN :2005 Leírás Interfész modul Moduláris Menedzselhető Switch rendszerhez - csatlakozó előre FL IF 2TX VS-RJ-F Csatlakozó lefelé FL IF 2TX VS-RJ-D Power over Ethernet, csatlakozó előre FL IF 2PSE-F Száloptikás modul 100Base-FX multimódusú üvegszál (1300 nm) csatlakoztatására - csatlakozó előre FL IF 2FX SC-F Csatlakozó lefelé FL IF 2FX SC-D Csatlakozó lefelé FL IF 2FX ST-D FL IF 2FX SM SC-D Interfész modul, 2 port, SCRJ POF/HCS-hez, diagnosztizálható Dugaszolható be-/kimeneti modul optikai kábelhez - hullámhosszúság 850 nm (short) - hullámhosszúság 1300 nm (Long) - hullámhosszúság 1550 nm (Longhaul) Konfigurációs memória, cserélhető - MRM funkció 102 PHOENIX CONTACT

25 POF-SCRJ portok SFP modulok 80 km-es átviteli távolságig Konfigurációs memória és MRP-menedzser funkció (MRP) FL SFP SX FL SFP LX FL MEM PLUG FL MEM PLUG/MRM SCRJ 1 LC aljzat az SFP-modulon, 1000 MBit/s nm 850 nm 1310 nm - 50 m (3 db rendszertartalékkal, F-K 980/ db/km polimer 550 m (Üvegszál 50/125) 30 km (Üvegszál 9/125) - szálhoz) 100 m (HCS szál F-S 200/ db/km) 300 m (Üvegszál 62,5/125) 250 m (Üvegszál 62,5/125) m (GI-HCS szál F-S 200/300-zal, 15 db/km csillapítással) Interfész modul száloptikás diagnosztikával ellátva Moduláris Menedzselhető Switch-hez SFP-modul mint optikai port Konfigurációs memória (dugaszolható) Konfigurációs memória és manager licenc média-redundancia protokollhoz (MRP) fejmodulból, vagy bővítőből SFP-sloton keresztül FL SWITCH MCS/SMCS-ből (fejállomáson) ma g 25 g 31 mm 16 mm 73,5 mm 57 mm 72,5 mm IP20 IP20 0 C C (lecsapódás nélkül) -40 C C (lecsapódás nélkül) 0 C C (lecsapódás nélkül) 10 % % (lecsapódás nélkül) 30 % % (lecsapódás nélkül) 10 % % (lecsapódás nélkül) EN /-4 - EN /-4 EN : EN :2005 FL IF 2POF SCRJ-D FL SFP SX FL SFP LX FL SFP LH FL MEM PLUG FL MEM PLUG/MRM További információk a oldalon PHOENIX CONTACT 103

26 IP67-es switch, hub és Power over Ethernet Az FL SWITCH 1605 típust a durva ipari környezetben történő használathoz fejlesztettek ki. Védelmi osztályának és kompakt felépítésének köszönhetően közvetlenül a gépekben is kiválóan alkalmazható. Az FL HUB 8/16TX ZF típus különösen rugalmasan használható olyan alkalmazásokban, melyekben HUB-ok szükségesek. A modul különösen alkalmas speciális automatizálási protokollokhoz, például a Powerlinkhez vagy az FL Net-hez. Power-over-Ethernet megoldások A Power Source Equipment FL PSE 2TX lehetővé teszi a közös energia- és adatátvitelt. Az IEEE 802.3af Power-over-Ethernet szabvány alkalmazásával például a következő végkészülékek üzemeltethetők: WLAN hozzáférési pontok IP telefonok IP kamerák Ethernet interfész A portok száma 5 Átviteli sebesség 10/100 MBit/s M12 D kódolású Funkció Alapfunkció Nem menedzselt switch/autonegotiation, megfelel az IEEE szabványnak, Store and Forward-Switching-Mode Diagnosztikai és állapotjelzők Hálózatkiterjesztési paraméterek Kaszkádolási mélység Maximális vezetékhossz (csavart vezetékpár) Tápellátás Tápfeszültség Standard switch, IP67-es védettség LED-ek: U S (tápfeszültség), link és aktivitás portonként Hálózati, vonalas és csillag struktúra: tetszőlegesen 100 m 24 V DC (M12-es csatlakozó) Hullámosság Tápfeszültség tartomány Jellemző áramfelvétel 3,6 V SS 18 V DC V DC 24 V DC 40 ma (24 V DC) Általános adatok Súly 220 g Szélesség 30 mm Magasság 200 mm Mélység 41 mm Védettség IP65/IP66/IP67 Környezeti hõmérséklet (üzemi) -40 C C Megengedett páratartalom (üzemben) 10 % % Leírás Ethernet switch - 5 darab M12-es formátumú Ethernet port FL SWITCH 1605 M Ethernet hub - 8 RJ45 port - 16 darab RJ45 port Power over Ethernet modul (PSE) 104 PHOENIX CONTACT

27 Hub RJ45-ös portokkal Power Source Equipment Ex: Ex: FL HUB 8TX-ZF FL HUB 16TX-ZF (PoE-portok) 10/100 MBit/s 10/100 MBit/s RJ45 aljzat 8 pólusú RJ45 aljzat Hub/jelismétlő, megfelel az IEEE szabványnak PSE/Midspan, megfelel az IEEE 802.3af szabványnak LED-ek: UL (logikai feszültség), COL (ütközés) portonként egy-egy Link és Receive LED LED-ek: US, PoE felismerés portonként 4 Hub 10 MBit/s / 2 Hub 100 MBit/s m 100 m 24 V DC (COMBICON-on, max. vezetőkeresztmetszet 2,5 mm 2 ) 24 V DC (COMBICON-on, max. vezetőkeresztmetszet 2,5 mm 2 ) 3,6 V SS 3,6 V SS 18,5 V DC... 30,5 V DC 18,5 V DC... 30,5 V DC típ. 144 ma (US felé) típ. 100 ma (üresjáratban; kb ma 24 V-nál a bemeneten, valamint maximális megengedett terhelés mellett és 25 C környezeti hőmérsékletnél) 140 g 280 g 320 g 45 mm 90 mm 45 mm 99 mm 99 mm 112 mm 112 mm IP20 IP20 0 C C 0 C C 0 C C 30 % % (lecsapódás nélkül) 30 % % (lecsapódás nélkül) FL HUB 8TX-ZF FL HUB 16TX-ZF FL PSE 2TX További információk a oldalon PHOENIX CONTACT 105

28 Optikai patch kábel A méretre szabott optikai patch kábeleket kifejezetten ipari alkalmazásra fejlesztettük ki. Ezek az Ethernetes optikai LC-csatlakozással rendelkező komponensek (SFP modulok) a meglévő mono- vagy multimódusú optikai hálózatokba való gyors integrálására alkalmasak. Az iparban fontos szerepet betöltő SC és ST csatlakozóformátumokhoz 1 és 2 méter hosszúságú patch kábelek állnak rendelkezésre mono- és multimódusú változatokban. Optikai patchkábel IP20-as védettségű alkalmazásokhoz Leírás Kábelhossz Méretre szabott optikai kábel (multimódusú) - LC/IP20 az LC/IP20-ra 1 m FL MM PATCH 1,0 LC-LC LC/IP20 az LC/IP20-ra 2 m FL MM PATCH 2,0 LC-LC LC/IP20 az SC/IP20-ra 1 m FL MM PATCH 1,0 LC-SC LC/IP20 az SC/IP20-ra 2 m FL MM PATCH 2,0 LC-SC LC/IP20 az ST/IP20-ra 1 m FL MM PATCH 1,0 LC-ST LC/IP20 az ST/IP20-ra 2 m FL MM PATCH 2,0 LC-ST Méretre szabott optikai kábel (monomódusú) - LC/IP20 az LC/IP20-ra 1 m FL SM PATCH 1,0 LC-LC LC/IP20 az LC/IP20-ra 2 m FL SM PATCH 2,0 LC-LC LC/IP20 az SC/IP20-ra 1 m FL SM PATCH 1,0 LC-SC LC/IP20 az SC/IP20-ra 2 m FL SM PATCH 2,0 LC-SC LC/IP20 az ST/IP20-ra 1 m FL SM PATCH 1,0 LC-ST LC/IP20 az ST/IP20-ra 2 m FL SM PATCH 2,0 LC-ST LC-LC patch elemek Az LC-LC patch elemekkel a Factoryline rendezőpanelek gyorsan és egyszerűen átszerelhetők száloptikás rendezőpanelekre az LC-kábelek számára. Az LC összekötőkkel rendelkező beérkező szálak a Factoryline mono- vagy multimódusú patch kábelei segítségével az ipari SC, LC vagy ST-BFOC dugaszformátumra patchelhetők. Az LC_LC patch elemek a következő rendezőpanelekben használhatók: FL PF... CAT5 FL PF... CAT6 VC-PP-F-RJ45-CAT6 LC-LC csatoló Freenet dugaszhelyekkel ellátott rendezőpanel FL MM PATCH COUPLER LC-LC FL SM PATCH COUPLER LC-LC Anyag adatai Elektronikaház anyaga PBT Csap anyaga Cirkónia kerámia Éghetőségi osztály az UL 94 szerint V0 Mechanikai adatok Védettség IP20 Száltípus Multimódusú üvegszál Monomódusú üvegszál Csatlakoztatási ciklus 500 Általános adatok Környezeti hõmérséklet (üzemi) -25 C C Leírás LC-LC csatoló rendezőpanelbe és Freenet dugaszhelyekkel ellátott rendezőpanelbe szereléshez - 1x LC / LC (duplex, multimódusú szál) FL MM PATCH COUPLER LC-LC x LC / LC (duplex, monomódusú szál) FL SM PATCH COUPLER LC-LC PHOENIX CONTACT

29 RJ45-ös patchkábel ipari Ethernet A méretre szabott patch kábeleket kifejezetten ipari alkalmazásra fejlesztették ki. A kábelek segítségével gyorsan telepíthetők az Ethernet komponensek és a rendező panelek vagy a végberendezések a vezérlőszekrényen belül. Ezek képezik az összekötő kapcsot az átjárható, minőségi Ethernet rendszer felé. A patch kábelek előnyös tulajdonsága az új hajlításvédelem; a kábelek 0,3 és 20 m közötti méretekben rendelhetők. Valamennyi patch kábel 1:1 kivitelű. Ezek négy érpárral rendelkeznek, és az IEC 603-7/ class A szerinti RJ45 csatlakozókkal vannak szerelve. Mindegyik kábel átviteli paramétereit egyedileg bevizsgálták. A patch kábelek az aktív és passzív infrastruktúrán keresztül megvalósított, minden tekintetben magas kábelezési minőségükkel eleget tesznek a CAT5 ill. CAT6 szabványok követelményeinek. RJ45-ös patchkábelhez IP20-as védettségű alkalmazásokhoz FL CAT5 PATCH 0,3 FL CAT6 PATCH 0,3 Kábel, tulajdonságok Külső átmérő 5,5 mm 5,5 mm Egyes ér, anyag Cu vezeték Cu vezeték Egyes ér modulonként 8 8 Elemi ér, keresztmetszet 0,14 mm² 0,14 mm² Külső köpeny, anyaga LSFROH LSFROH Legkisebb hajlítási sugár, fixen fektetett 30 mm 30 mm Árnyékoló SF/UTP S/FTP Csatlakozó Átmeneti ellenállás 0,003 Ω (IEC ) 0,003 Ω (IEC ) Általános adatok Környezeti hõmérséklet (üzemi) -10 C C -10 C C Leírás Kábelhossz Patch-kábel, CAT5, gyárilag konfekcionált Patch-kábel, CAT6, gyárilag konfekcionált 0,3 m FL CAT5 PATCH 0, ,5 m FL CAT5 PATCH 0, m FL CAT5 PATCH 1, ,5 m FL CAT5 PATCH 1, m FL CAT5 PATCH 2, m FL CAT5 PATCH 3, m FL CAT5 PATCH 5, ,5 m FL CAT5 PATCH 7, m FL CAT5 PATCH 10, ,3 m FL CAT6 PATCH 0, ,5 m FL CAT6 PATCH 0, m FL CAT6 PATCH 1, ,5 m FL CAT6 PATCH 1, m FL CAT6 PATCH 2, m FL CAT6 PATCH 3, m FL CAT6 PATCH 5, ,5 m FL CAT6 PATCH 7, m FL CAT6 PATCH ,5 m FL CAT6 PATCH 12, m FL CAT6 PATCH 15, m FL CAT6 PATCH 20, További információk a oldalon PHOENIX CONTACT 107

30 Tartozékok A hálózatok biztonsága egyre fontosabb, sőt meghatározó szerepet tölt be az egész vállalat jövője szempontjából. Külső szakértők felmérése szerint a hálózati hibák és lefagyások több mint 70 %-a a hibás kábelezési infrastruktúrára és a csatlakozókábelek manipulálására vezethető vissza. A Factoryline patchkábelek tartozékai teljes mértékben eleget tesznek az automatizálásban felmerülő különböző biztonsági követelményeknek. Porvédő az SFN switchhez és a patch panelhez Biztonsági zár az SFN switchhez és a patch panelhez Leírás Színkódolt porvédelem SFN-switch és rendezőpanel számára - fekete FL DUST CVR BK kék FL DUST CVR BU barna FL DUST CVR BN sárga FL DUST CVR YE szürke FL DUST CVR GY zöld FL DUST CVR GN piros FL DUST CVR RD ibolya FL DUST CVR VT fehér FL DUST CVR WH Biztonsági keret SFN-kapcsoló és patch-mezők számára - zöld FL PLUG GUARD GN piros FL PLUG GUARD RD fehér FL PLUG GUARD WH Záróelem FL PLUG GUARD... biztonsági kerethez - záróelem FL PORT GUARD Kulcs FL PLUG GUARD KEY Színkódolt FL CAT... Patch - fekete - kék - barna - sárga - szürke - zöld - piros - ibolya Biztonsági elem FL CAT...patch...-hez Lezárható biztonsági elem FL PATCH...-hez - biztonsági elem - Kulcs 108 PHOENIX CONTACT

31 Színkódolás az RJ 45-FL patchkábelhez Biztonsági elem az RJ 45-FL patchkábelhez Lezárható biztonsági elem az RJ 45-FL patchkábelhez FL PATCH CCODE BK FL PATCH CCODE BU FL PATCH CCODE BN FL PATCH CCODE YE FL PATCH CCODE GY FL PATCH CCODE GN FL PATCH CCODE RD FL PATCH CCODE VT FL PATCH SAFE CLIP FL PATCH GUARD FL PATCH GUARD KEY További információk a oldalon PHOENIX CONTACT 109

32 Rendező panelek Az átfogó szerelési megoldás ipari hálózatokhoz A Factoryline rendező panelek időtálló, minőségi helyszíni konfekcionálást biztosítanak ipari automatizálási hálózatokban a biztonság és a rugalmasság előnyeivel együtt. Jellemzők: Biztonság az FL PLUG GUARD típussal történő bővítés révén Rugalmasság a patchelemek optikai patchelemekre történő cseréjének köszönhetően Jövőbiztosság a szabványos CAT 5 és CAT 6 szerinti installációnak köszönhetően Rendező panelek Freenet RJ45-ös aljzatokkal FL PF 2TX CAT5E FL PF 8TX CAT5E Ethernet interfész Interfész Ethernet (RJ45) A portok száma 2 8 Súly 125 g 260 g Szélesség 38 mm 124 mm Magasság 112 mm 135 mm Mélység 88 mm 140 mm Védettség IP20 Környezeti hõmérséklet (üzemi) 0 C C (lecsapódás nélkül) Elektronikaház anyaga fém Leírás Rendező panel, 2 darab RJ45-ös hálózati csatlakozóval - CAT5e FL PF 2TX CAT5E CAT6 FL PF 2TX CAT Rendező panel, 8 darab RJ45-ös hálózati csatlakozóval - CAT5e FL PF 8TX CAT5E CAT6 FL PF 8TX CAT PHOENIX CONTACT

33 Sín adapter ipari Ethernet A Factoryline Sin adapter a keskeny vezérlőszekrényekben lehetővé teszik az eszközök 90 -ban elforgatott felszerelését a kalapsínre, így értékes hely takarítható meg. A szerkezet a nyolc portos SF switchek szerelésére optimalizált, így ezek helytakarékosan felszerelhetők a szűkös helyviszonyokkal rendelkező vezérlőszekrényekben. 93 mm-es hasznos szélességének köszönhetően a Sin adapter univerzális alkalmazási lehetőséget kínál a széles eszközök kalapsínre történő helytakarékos felszerelésére. Általános adatok Szélesség Magasság Mélység Anyag Szerelési mód 90 -os szerelőadapter SF switchekhez 37 mm 144 mm 14 mm Krómozott acél Kalapsín: 35 mm Leírás Sín adapter függőleges beépítésre FL RA SF Porvédő sapka A Factoryline porvédő sapkával az ipari környezet nem használt Ethernet portjai is biztonságosan védhetők a káros behatások, pl. a por ellen. A porvédő sapka szerszám nélkül felszerelhető, illetve eltávolítható minden RJ45 portra/portról az infrastruktúra-elemeken vagy az automatizálási komponenseken. A sapka biztonságosan védi a nem használt portokat a por vagy a mechanikai behatások ellen, és ezáltal hosszútávon használhatóvá teszi ezeket. A Factoryline porvédő sapka észszerű bővítménye minden Ethernet résztvevőnek, amely nem használt RJ45 porttal rendelkezik. Általános adatok Szín fekete Anyag - Szerelési mód - Porvédő RJ45-ös aljzatokhoz Leírás Porvédő sapka RJ45 aljzathoz FL RJ45 PROTECT CAP További információk a oldalon PHOENIX CONTACT 111

34 Factoryline Security Biztonságos hálózatok Ne adjon esélyt a támadásnak. Maximális biztonságot nyújtanak a decentralizált védelmi koncepciók, amelyeknél egyedi védelem biztosítja a hálózatokat. Az ipari követelmények mindegyikének eleget tevő, kalapsínre szerelhető készülékek biztosítják a gyártóberendezések biztonságos és zavarmentes működését. Az mguard technológia a következőt jelenti: Nagyfokú biztonság Maximális teljesítmény Központi menedzsmenteszköz Router Intelligens tűzfallal rendelkező router Ethernet interfész A portok száma 2 2 Átviteli sebesség 10/100 MBit/s 10/100 MBit/s RJ45 RJ45 Egyéb csatlakozások Potenciálmentes jelző érintkező Dugaszolt/csavaros csatlakozás COMBICON-on Dugaszolt/csavaros csatlakozás COMBICON-on VPN engedélyező gomb - - Funkció Alapfunkció Router Standard-Routing-hoz, NAT, 1:1-NAT és Port Forwarding Intelligens tűzfallal rendelkező router SNMP - Simple Network Management Protocol SNMPv1, v2, v3 SNMPv1, v2, v3 VLAN - virtuális helyi hálózat Q szerint Diagnosztikai és állapotjelzők LED-ek: P1, P2, Kiesés, Állapot, Hiba, LAN, WAN LED-ek: P1, P2, Kiesés, Állapot, Hiba, LAN, WAN Biztonsági funkciók Dynamic Host Configuration Protocol (DHCP) támogatás Szerver vagy Relay Agent Szerver vagy Relay Agent Network Time Protocol (NTP) kliens Ügyfél Ügyfél Link Layer Discovery Protocol (LLDP) a protokoll szerint a protokoll szerint Remote Syslog Logging külső szerverre külső szerverre VPN áthaladás - - VPN alagutak száma - - Titkosítási eljárás - - Internet Protocol Security (IPsec) üzemmód - - Hitelesítés - - Adatintegritás - - 1:1 Network Address Translation (NAT) VPN-ben - - Tűzfal-adatáthaladás - lehet 99 MBit/s Tűzfal szabályok - konfigurálható Stateful Inspection Firewall Szűrés - MAC- és IP-címek, portok, protokollok Védelem a következők ellen: - IP-Spoofing, DoS- és Syn Flood Protection Útvonal kijelölés Standard-Routing, NAT, 1:1-NAT, Port-Forwarding Standard-Routing, NAT, 1:1-NAT, Port-Forwarding Tápellátás Tápfeszültség 24 V DC 24 V DC Tápfeszültség tartomány 9 V DC V DC 9 V DC V DC Jellemző áramfelvétel 170 ma 170 ma Általános adatok Szélesség 45 mm 45 mm Védettség IP20 IP20 Környezeti hõmérséklet (üzemi) 0 C C 0 C C Megengedett páratartalom (üzemben) 10 % % (lecsapódás nélkül) 10 % % (lecsapódás nélkül) Leírás ME45 formátumú router ME45 formátumú tűzfal/router Licensz 10 darab VPN csatorna konfigurálásához és üzemeltetéséhez FL MGUARD-on. Licensz 250 darab VPN csatorna konfigurálásához és üzemeltetéséhez FL MGUARD-on. Licensztetszőleges számú csatorna konfigurálásához és 250 VPN csatorna üzemeltetéséhez FL MGUARD-on. Licensz az FL MGUARD terepi eszközök teljes élettartamra szóló szoftverfrissítéséhez. Központi Device menedzsment szoftver FL MGUARD-okhoz FL MGUARD RS-B Tartozékok FL MGUARD RS Tartozékok FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN-250 GROUP FL MGUARD LIC LIFETIME FW FL MGUARD DM... (lásd: szoftverek) 112 PHOENIX CONTACT

35 Factoryline Security Intelligens tűzfallal és VPN-nel rendelkező router Intelligens tűzfallal, VPN-nel és analóg modemmel rendelkező router Intelligens tűzfallal, VPN-nel és ISDN modemmel rendelkező router /100 MBit/s 10/100 MBit/s 10/100 MBit/s RJ45 RJ45 RJ45 Dugaszolt/csavaros csatlakozás COMBICON-on Dugaszolt/csavaros csatlakozás COMBICON-on Dugaszolt/csavaros csatlakozás COMBICON-on Csatlakoztatható és opcionális LED Csatlakoztatható és opcionális LED Csatlakoztatható és opcionális LED Intelligens tűzfallal és VPN-nel rendelkező router Intelligens tűzfallal, VPN-nel és integrált analóg modemmel rendelkező router Intelligens tűzfallal, VPN-nel és integrált ISDN termináladapterrel rendelkező router SNMPv1, v2, v3 SNMPv1, v2, v3 SNMPv1, v2, v Q szerint 802.1Q szerint 802.1Q szerint LED-ek: P1, P2, Kiesés, Állapot, Hiba, LAN, WAN LED-ek: P1, P2, Kiesés, Állapot, Hiba, LAN, WAN LED-ek: P1, P2, Kiesés, Állapot, Hiba, LAN, WAN Szerver vagy Relay Agent Szerver vagy Relay Agent Szerver vagy Relay Agent Ügyfél Ügyfél Ügyfél a protokoll szerint a protokoll szerint a protokoll szerint külső szerverre külső szerverre külső szerverre lehet 70 MBit/s lehet 70 MBit/s lehet 70 MBit/s 10 (akár 250 licensz lehetséges) 10 (akár 250 licensz lehetséges) 10 (akár 250 licensz lehetséges) DES, 3DES, AES-128, -192, -256 DES, 3DES, AES-128, -192, -256 DES, 3DES, AES-128, -192, -256 ESP alagút / ESP szállítás ESP alagút / ESP szállítás ESP alagút / ESP szállítás X.509v3 tanúsítványok RSA-val vagy PSK-val X.509v3 tanúsítványok RSA-val vagy PSK-val X.509v3 tanúsítványok RSA-val vagy PSK-val MD5, SHA-1 MD5, SHA-1 MD5, SHA-1 támogatott támogatott támogatott lehet 99 MBit/s lehet 99 MBit/s lehet 99 MBit/s konfigurálható Stateful Inspection Firewall konfigurálható Stateful Inspection Firewall konfigurálható Stateful Inspection Firewall MAC- és IP-címek, portok, protokollok MAC- és IP-címek, portok, protokollok MAC- és IP-címek, portok, protokollok IP-Spoofing, DoS- és Syn Flood Protection IP-Spoofing, DoS- és Syn Flood Protection IP-Spoofing, DoS- és Syn Flood Protection Standard-Routing, NAT, 1:1-NAT, Port-Forwarding Standard-Routing, NAT, 1:1-NAT, Port-Forwarding Standard-Routing, NAT, 1:1-NAT, Port-Forwarding 24 V DC 24 V DC 24 V DC 9 V DC V DC 9 V DC V DC 9 V DC V DC 170 ma 170 ma 170 ma 45 mm 45 mm 45 mm IP20 IP20 IP20 0 C C 0 C C 0 C C 10 % % (lecsapódás nélkül) 10 % % (lecsapódás nélkül) 10 % % (lecsapódás nélkül) FL MGUARD RS VPN FL MGUARD RS VPN ANALOG FL MGUARD RS VPN ISDN Tartozékok Tartozékok Tartozékok FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN-250 GROUP FL MGUARD LIC VPN-250 GROUP FL MGUARD LIC VPN-250 GROUP FL MGUARD LIC LIFETIME FW FL MGUARD LIC LIFETIME FW FL MGUARD LIC LIFETIME FW FL MGUARD DM... (lásd: szoftverek) FL MGUARD DM... (lásd: szoftverek) FL MGUARD DM... (lásd: szoftverek) További információk a oldalon PHOENIX CONTACT 113

36 Factoryline Security Biztonságos hálózatok Gigabit esetén is Az új router generáció az extra biztonságért: Cserélhető konfigurációs memória Széleskörű csatlakozási lehetőségek Rugalmas routing Intelligens állapottartó felügyelő tűzfal Biztonságos távoli (remote) szerviz (VPN) az IPsec szabványnak megfelelően A konfigurációs- és távkarbantartó portálnak köszönhetően gyorsan üzembe helyezhető Központi menedzsmenteszköz Gigabites router tűzfallal, cserélhető memóriával FL MGUARD GT/GT FL MGUARD GT/GT VPN Ethernet interfész A portok száma 2 Átviteli sebesség 10/100/1000 Mbit/s RJ45 Száloptikás csatlakozó Átviteli sebesség 1000 MBit/s (teljes duplex) SFP portok Átviteli távolság lehet 80 km (az alkalmazott szál/sfp modul függvényében) Funkció Alapfunkció Intelligens tűzfallal és Gigabites kapcsolattal rendelkező router Intelligens tűzfallal, Gigabites kapcsolattal és VPNnel rendelkező router SNMP - Simple Network Management Protocol SNMPv1, v2, v3 Biztonsági funkciók Dynamic Host Configuration Protocol (DHCP) támogatás Szerver vagy Relay Agent Network Time Protocol (NTP) kliens Ügyfél Link Layer Discovery Protocol (LLDP) a protokoll szerint VPN áthaladás - 70 MBit/s VPN alagutak száma - 10 (akár 250 licensz lehetséges) Titkosítási eljárás - DES, 3DES, AES-128, -192, -256 Internet Protocol Security (IPsec) üzemmód - ESP alagút / ESP szállítás Hitelesítés - X.509v3 tanúsítványok RSA-val vagy PSK-val Adatintegritás - MD5, SHA-1 1:1 Network Address Translation (NAT) VPN-ben - támogatott Tűzfal-adatáthaladás lehet 200 MBit/s Tűzfal szabályok konfigurálható Stateful Inspection Firewall Szűrés MAC- és IP-címek, portok, protokollok Védelem a következők ellen: IP-Spoofing, DoS- és Syn Flood Protection Útvonal kijelölés Standard-Routing, NAT, 1:1-NAT, Port-Forwarding Tápellátás Tápfeszültség 24 V DC Maximális áramfelvétel 270 ma Általános adatok Szélesség 128 mm Környezeti hõmérséklet (üzemi) -20 C C Leírás Gigabites router tűzfallal FL MGUARD GT/GT VPN-nel FL MGUARD GT/GT VPN Licensz 10 darab VPN csatorna konfigurálásához és üzemeltetéséhez FL MGUARD-on. Licensz 250 darab VPN csatorna konfigurálásához és üzemeltetéséhez FL MGUARD-on. Licensztetszőleges számú csatorna konfigurálásához és 250 VPN csatorna üzemeltetéséhez FL MGUARD-on. Tartozékok FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN-250 GROUP Licensz az FL MGUARD terepi eszközök teljes élettartamra szóló szoftverfrissítéséhez. Központi Device menedzsment szoftver FL MGUARD-okhoz FL MGUARD LIC LIFETIME FW FL MGUARD DM... (lásd: szoftverek) 114 PHOENIX CONTACT

37 Tűzfal/router irodai/mobil használatra ipari Ethernet Factoryline Security Az FL MGUARD SMART2 kiemelkedő tulajdonsága, hogy a legkisebb helyen is a legnagyobb biztonságot és teljesítményt nyújtja. A robusztus tokozatnak és az egyszerű, tetszőleges USB-porton keresztül történő áramellátásnak köszönhetően az FL MGUARD SMART2 tökéletesen alkalmas a kritikus erőforrások mobil biztosításához. A készülék kiválóan alkalmas a munkahelyek és az ipari környezettel szemben alacsonyabb igényű termelésközeli környezet mobil és helyhez kötött biztosításához. Használható biztonságos tűzfalként az irodai és termelési hálózatok között, távkarbantartási kliensként vagy biztonsági routerként kis munkacsoportok számára. Kedvező árú teleszerviz-infrastruktúraként gépek, vezérlések vagy mobil technikusok összekötőjeként ideálisan alkalmazható a középméretű gép- és berendezésgyártó vállalatokban. Tűzfallal ellátott router mobil használatra FL MGUARD SMART2 FL MGUARD SMART2 VPN Ethernet interfész A portok száma 2 Átviteli sebesség 10/100 MBit/s RJ45 Funkció Alapfunkció Tűzfal/router irodai használatra vagy szerviztechnikusok számára mobil használatra SNMP - Simple Network Management Protocol SNMPv1, v2, v3 VLAN - virtuális helyi hálózat 802.1Q szerint Biztonsági funkciók Dynamic Host Configuration Protocol (DHCP) támogatás Szerver vagy Relay Agent Network Time Protocol (NTP) kliens Ügyfél Link Layer Discovery Protocol (LLDP) a protokoll szerint Remote Syslog Logging külső szerverre VPN áthaladás - lehet 35 MBit/s VPN alagutak száma - 10 (akár 250 licensz lehetséges) Titkosítási eljárás - DES, 3DES, AES-128, -192, -256 Internet Protocol Security (IPsec) üzemmód - ESP alagút / ESP szállítás Hitelesítés - X.509v3 tanúsítványok RSA-val vagy PSK-val Adatintegritás - MD5, SHA-1 1:1 Network Address Translation (NAT) VPN-ben - támogatott Tűzfal-adatáthaladás lehet 99 MBit/s Tűzfal szabályok konfigurálható Stateful Inspection Firewall Szűrés MAC- és IP-címek, portok, protokollok Védelem a következők ellen: IP-Spoofing, DoS- és Syn Flood Protection Útvonal kijelölés NAT, 1:1-NAT, Port-Forwarding Tápellátás Tápfeszültség 5 V DC (az USB-interfészből) Maximális áramfelvétel - Általános adatok Szélesség 77 mm Védettség IP30 Környezeti hõmérséklet (üzemi) 0 C C Leírás Tűzfallal ellátott router mobil használatra FL MGUARD SMART VPN-nel FL MGUARD SMART2 VPN Licensz 10 darab VPN csatorna konfigurálásához és üzemeltetéséhez FL MGUARD-on. Licensz 250 darab VPN csatorna konfigurálásához és üzemeltetéséhez FL MGUARD-on. Licensztetszőleges számú csatorna konfigurálásához és 250 VPN csatorna üzemeltetéséhez FL MGUARD-on. Tartozékok FL MGUARD LIC VPN FL MGUARD LIC VPN FL MGUARD LIC VPN-250 GROUP Licensz az FL MGUARD terepi eszközök teljes élettartamra szóló szoftverfrissítéséhez. Központi Device menedzsment szoftver FL MGUARD-okhoz FL MGUARD LIC LIFETIME FW FL MGUARD DM... (lásd: szoftverek) További információk a oldalon PHOENIX CONTACT 115

38 Ipari Ethernet Factoryline Vezeték nélküli eszközök Termékáttekintés Párhuzamos jelátvitel Vezeték nélküli MUX IO ILB BT ADIO MUX-OMNI ILB BT ADIO MUX-PANEL IL MODULAR MUX SD Leírás Rádiós készlet OMNI körsugárzó antennával Rádiós készlet PANEL irányított antennával SD memóriakártya MODULAR MUX szoftverrel Oldal Vezeték nélküli I/O rendszer - Vezeték nélküli IO FLM BT BS 3 FL BT MOD IO AP FLM BT DI M12 ILB BT ADIO 2/2/16/16 Leírás Fieldline Moduláris vezeték nélküli IO Bluetooth Modbus I/O hozzáférési pont Fieldline Moduláris vezeték nélküli I/O eszköz Inline blokk vezeték nélküli I/O eszköz alapállomás akár három vezeték nélküli IO eszköz számára Oldal Ethernet kommunikáció Bluetoothon keresztül FL BLUETOOTH AP FL BT EPA FL BT EPA AIR SET Leírás Bluetooth hozzáférési pont Bluetooth Ethernet adapter Vezeték nélküli Ethernet Bridge megoldáskészlet Oldal WLAN hozzáférési pontok WLAN kliensek WLAN FL WLAN AP XDB FL WLAN 24 EC FL WLAN EPA Leírás WLAN hozzáférési pontok hálózati kommunikációhoz Európa vagy USA és Kanada területére érvényes rádióengedélyekkel. Más országokra érvényes engedélyek igény szerint. WLAN kliensek hálózati kommunikációhoz Európa vagy USA és Kanada területére érvényes rádióengedélyekkel. Más országokra érvényes engedélyek igény szerint. Oldal PHOENIX CONTACT

39 Ipari Ethernet Factoryline Vezeték nélküli eszközök Termékáttekintés Tartozékok Antennák 2,4 GHz és 5 GHz frekvenciára RAD-ISM-2400-ANT RAD-ISM-2400-ANT-OMNI- RAD-ISM-2400-ANT-VAN- RAD-ISM-5000-ANT-PAR RAD-ISM-2459-ANT-FOOD-6-0 Leírás PANEL irányított antenna, 2,4 GHz OMNI körsugárzó antenna, 2,4 GHz vagy 5 GHz OMNI körsugárzó antenna rongálásvédelemmel, 2,4 GHz Parabolaantennák, 5 GHz Kétsávos körsugárzó antenna rongálásvédelemmel, 2,4 GHz / 5 GHz Oldal Tartozékok Antennakábelek, adapterek és sugárzó kábelek RAD-CAB-EF RAD-PIG-EF316- RAD-ADP-(R)SMA/F-SMA CN-LAMBDA/4-2.0 FL LCX CABLE METER Leírás Antennakábelek rövid és hosszabb kapcsolatokhoz Adapterkábelek (Pigtails) antennák csatlakoztatásához Adapterek eszközökhöz és kábelekhez Túlfeszültség-védelem Sugárzó kábel Oldal Leírás FL LCX CON-N/F Csatlakozó sugárzó kábelhez FL LCX 50-OHM FL LCX TOOL FL LCX CLAMP Lezáróellenállás sugárzó kábelhez Csupaszolószerszám sugárzó kábelhez Kábelrögzítő sugárzó kábelhez Oldal Szoftver Leírás FL WST BASIC Szimulációs szoftver ipari környezetben működő rádiós rendszerek tervezéséhez Oldal 55 PHOENIX CONTACT 117

40 Factoryline Wireless Párhuzamos jelátvitel A Wireless MUX 16 digitális és 2 analóg jel kétirányú átvitelére képes. A Wireless MUX egy "használatra kész" csomag: elegendő kicsomagolni csatlakoztatni bekapcsolni és már működik is az átvitel. Hatótávolság*: Az OMNI antennával csarnokban 50 m m, szabadban akár 200 m felett. Panel irányantennával szabadban 400 m felett. Megjegyzés: * Az átviteli távolság ennél jóval magasabb vagy alacsonyabb lehet, mert függ a környezettől, az alkalmazott antennatechnikától és termékektől. Vezeték nélküli készlet 1 OMNI körsugárzó antennával Vezeték nélküli készlet irányított PANEL antennával ILB BT ADIO MUX-OMNI ILB BT ADIO MUX-OMNI 8 ILB BT ADIO MUX-PANEL ILB BT ADIO MUX-PANEL 8 Vezeték nélküli interfész Rádiószabvány Bluetooth 1.2 Bluetooth 1.2 Frekvenciatartomány 2,402 GHz... 2,48 GHz (ISM sáv) 2,402 GHz... 2,48 GHz (ISM sáv) Adóteljesítmény 16 dbm (40 mw, automatikusan szabályzott) 8 dbm (6,3 mw, automatikusan szabályozott) 12 dbm (16 mw, automatikusan szabályzott) 0 dbm (1 mw, automatikusan szabályozott) Az antenna csatlakozási módja MCX (anya) MCX (anya) Antenna Szerelési utasítás OMNI körsugárzó antenna, 2 dbi, Lambda/2, rögzítő könyökkel, 1,5 m kábel PANEL irányított rádióantenna, 8 dbi, rögzítő könyökkel, 1 m kábel Modulelektronika táplálása Tápfeszültség 24 V DC 24 V DC Tápfeszültség tartomány 19,2 V DC V DC (Hullámossággal együtt) 19,2 V DC V DC (Hullámossággal együtt) Tápláló áram < 100 ma < 100 ma Digitális bemenetek Csatlakozástechnika 1 vezetékes 1 vezetékes Bemenetek száma Digitális kimenetek Csatlakozástechnika 1 vezetékes 1 vezetékes Kimenetek száma Maximális kimeneti áram csatornánként 500 ma 500 ma Védőkapcsolás Rövidzárvédett (szenzor) megtáplálás, túlterhelés, illetve polarizáció-tévesztés ellen védett jelbemenet Rövidzárvédett (szenzor) megtáplálás, túlterhelés, illetve polarizáció-tévesztés ellen védett jelbemenet Analóg bemenetek Bemenetek száma 2 2 Bemenő feszültségjel 0 V V 0 V V Bemenő áramjel 0 ma ma 0 ma ma Mérési felbontás 12 bit 12 bit Analóg kimenetek Kimenetek száma 2 2 Analóg feszültségjel 0 V V 0 V V Kimeneti jel áram 0 ma ma 0 ma ma DAC felbontás 12 Bit 12 Bit Általános adatok Súly 1200 g 1300 g Szélesség 95 mm 95 mm Védettség IP20 IP20 Környezeti hõmérséklet (üzemi) -25 C C -25 C C Ütésállóság az IEC szabvány szerint 25g 25g Rezgés (üzem közben) az IEC :1982 szerint 5g 5g Szerelési mód Kalapsínre szerelés Kalapsínre szerelés Leírás Wireless MUX készlet, alkotórészei: két modul 16 digitális és 2 analóg be- és kimenettel, 2 OMNI-antenna - 16 dbm adóteljesítmény ILB BT ADIO MUX-OMNI dbm adóteljesítmény ILB BT ADIO MUX-OMNI dbm adóteljesítmény, engedély hajózási alkalmazásokra ILB BT ADIO MUX-OMNI 8/M Wireless MUX készlet, alkotórészei: 2 db 16 digitális és 2 analóg be- és kimenettel rendelkező modul, 2 PANEL-antenna - adóteljesítmény 12 dbm, antennanyereség 8 dbi ILB BT ADIO MUX-PANEL adóteljesítmény 0 dbm, antennanyereség 8 dbi ILB BT ADIO MUX-PANEL PHOENIX CONTACT

41 Párhuzamos moduláris I/O jelátvitel ipari Ethernet Factoryline Wireless Az IL MODULAR MUX SD szoftver lehetővé teszi két moduláris Inline I/O állomás rádiós, vagy az Etherneten keresztüli egyszerű csatlakozását ciklikus adatcserével. SD kártya ILC 170 ETH-val használható. Az alkalmazáshoz két ILC 170 ETH és két SD kártya szükséges akár 4096 I/O pont állomásonként nincs szükség szoftverkonfigurációra, csak az SD kártyát kell behelyezni SD memóriakártya MODULAR MUX szoftverrel Leírás Modular MUX ILC 170 ETH 2TX-hez IL MODULAR MUX SD Tartozékok Alkalmazáskezelő, a szoftver alternatív letöltéséhez APPLICATION MANAGER Párhuzamos moduláris I/O jelátvitel A MODULÁRIS MUX rendszer felépítése: 1 FL BT EPA AIR SET rádiós készlet, lásd a(z) 123. oldalon. 2 2 darab ILC 1xx Inline fejállomás, lásd a(z) 18. oldalon. 3 Szoftver: SD kártya ILC 170-hez (lásd fent) vagy ingyenes letöltési lehetőség bármely ILC 1xx-hez a weboldalon 4 Inline I/O modulok, lásd a(z) 178 oldaltól. 5 SafetyBridge technológiai rendszer a biztonsági kialakítású I/O átvitel érdekében, lásd a(z) 43. oldalon. További információk a oldalon PHOENIX CONTACT 119

42 Factoryline Wireless Vezeték nélküli I/O rendszer A Bluetooth I/O rendszer a Bluetoothon keresztül I/O jeleket köt be egy terepibuszba, vagy egy Ethernet-hálózatba. A Bluetooth technika előnyei: Különösen tartós és megbízható Egyszerű és gyors üzembe helyezés WLAN koegzisztencia-funkciók: AFH, LEM, Black Channel Listing Sok Bluetooth-rendszer párhuzamos üzemeltetése Fieldline lokálisbusz alapállomás Vezeték nélküli interfész Rádiószabvány Bluetooth 1.2 Frekvenciatartomány 2,402 GHz... 2,48 GHz (ISM sáv) Adóteljesítmény 8 dbm (6,3 mw, automatikusan szabályozott) Csatlakoztatható rádiós modulok lehet 3 Az antenna csatlakozási módja Antenna Szerelési utasítás SMA (anya) SMA (apa) OMNI antennával együtt szállítjuk Terepibusz interfész Megnevezés Átviteli sebesség Fieldline-Modular helyi adatbusz 500 kbaud / 2 MBaud (Az adatátviteli sebesség az 5-ös tűn (ULS táplálás) váltható) Ethernet interfészek - Modulelektronika táplálása Tápfeszültség 24 V DC Tápfeszültség tartomány 19,2 V DC V DC (Hullámossággal együtt) Digitális bemenetek Csatlakozástechnika - Bemenetek száma - Digitális kimenetek Csatlakozástechnika - Kimenetek száma - Általános adatok Súly 255 g Szélesség 70,5 mm Védettség IP65 Környezeti hõmérséklet (üzemi) -25 C C Szerelési mód Falra szerelhető, opcionálisan szerelőlapra Leírás Fieldline Modular vezetéknélküli I/O alapállomás maximum három vezetéknélküli I/O modulhoz - beállítható adóteljesítmény FLM BT BS Bluetooth Modbus IO hozzáférési pont Fieldline Moduláris vezeték nélküli I/O készülék - beállítható adóteljesítmény - 16 bemenet Inline Block vezeték nélküli I/O készülék - beállítható adóteljesítmény Szimulációs szoftver az ipari környezetben működő vezeték nélküli rendszerek tervezésének támogatására ID-PLUG konfigurációs modul, amely vezeték nélküli I/O eszközök konfigurálásához szükséges (tartalékszükséglet) Tartozékok FL WST BASIC Kalapsínadapter 120 PHOENIX CONTACT

43 Factoryline Wireless Modbus TCP alapállomás I/O rádiós modul I/O rádiós modul Ex: FLM BT DIO 8/8 M12 FLM BT DI 16 M12 Bluetooth 2.0 Bluetooth 1.2 Bluetooth 1.2 ISM 2,4 GHz 2,402 GHz... 2,48 GHz (ISM sáv) 2,402 GHz... 2,48 GHz (ISM sáv) max. 14 dbm (automatikusan szabályzott) 8 dbm (6,3 mw, automatikusan szabályozott) 16 dbm (beállítható 0 dbm/1 mw és 16 dbm/39,8 mw között 4 db-es lépésekben) 7 (FLM BT DIO 8/8 M12, ILB BT ADIO 2/2/16/16, FLM BT DI16 M12) 1 (FLM BT BS 3, FL BT MOD IO AP) 1 (FLM BT BS 3, FL BT MOD IO AP) SMA (anya) SMA (anya) SMA (anya) SMA (apa) SMA (apa) SMA (apa) Külső körsugárzó antenna, az antenna cserélhető OMNI antennával együtt szállítjuk OMNI antennával együtt szállítjuk RJ45 aljzat V DC 24 V DC 24 V DC 9 V DC V DC 19,2 V DC V DC (Hullámossággal együtt) 19,2 V DC V DC 19,2 V DC V DC (Hullámossággal együtt) - 2, 3 vezetékes 2-, 3-vezetékes 1 vezetékes (opcionálisan 4-vezetékes) , 3 vezetékes - 1 vezetékes g 310 g 300 g 305 g 80 mm 70,5 mm 117 mm IP20 IP65 IP20-25 C C -25 C C -25 C C Fali szerelés, opciós kalapsín-szerelés Falra szerelhető, opcionálisan szerelőlapra Kalapsínre szerelés FL BT MOD IO AP FLM BT DIO 8/8 M FLM BT DI 16 M ILB BT ADIO 2/2/16/ Tartozékok Tartozékok Tartozékok FL WST BASIC FL WST BASIC FL WST BASIC FL BT ADAPTER FLM BT ID-PLUG M FLM BT ID-PLUG M További információk a oldalon PHOENIX CONTACT 121

44 Factoryline Wireless Ethernet kommunikáció Bluetoothon keresztül Bluetooth modulok az Ethernet kompatibilis készülékek vezérlőhálózatokba történő vezeték nélküli bekötéséhez. A PROFINET / PROFIsafe hálózatokban történő használatra optimalizált. Megjegyzés: * A hatótávolság lényegesen nagyobb vagy kisebb is lehet, és függ a környezettől, az antennatechnikától, valamint az alkalmazott terméktől. Kérjük, informálódjon az adott termékre vonatkozóan az aktuális országban érvényes engedélyekről a internetoldalon. Jellemzők: Protokolltranszparens kommunikáció a 2. rétegben WLAN koegzisztencia-funkciók: AFH, LEM, Black Channel Listing Integrált speciális antenna: (EPA) Hatótávolság * max. 200 m Ex: Bluetooth hozzáférési pont Vezeték nélküli interfész Rádiószabvány Bluetooth 2.0 Frekvenciatartomány ISM 2,4 GHz Adóteljesítmény max. 14 dbm (automatikusan szabályzott) Csatlakoztatható rádiós modulok 7 Profiltámogatás LAP, PAN, SPP Az antenna csatlakozási módja SMA (anya) Antenna SMA (apa) Szerelési utasítás Külső körsugárzó antenna, az antenna cserélhető Ethernet interfészek Soros interfész Támogatott protokollok Modulelektronika táplálása Tápfeszültség Tápfeszültség tartomány Tápláló áram Biztonság Funkció Üzemmódok RJ45 aljzat D-SUB-9 csatlakozó RS V DC COMBICON-on keresztül 9 V DC V DC 200 ma 128 bites adatkódolás MAC-szűrő Hitelesítés PIN Nem felfedezhető üzemmód Hozzáférési pont / Ethernet kliens adapter / (COM szerver) Funkció Híd, P2P, MP, COM szerver Konfiguráció Web Based Management Általános adatok Rádióengedélyek Európa, további országok az E-Shopban Súly 95 g Szélesség 80 mm Magasság 65 mm Mélység 25 mm Védettség IP20 Védelmi osztály III, IEC 61140, EN 61140, VDE Környezeti hõmérséklet (üzemi) -30 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Légnyomás (üzemeléskor) 795 hpa hpa (tengerszint felett m-ig) Szerelési mód Fali szerelés, opciós kalapsín-szerelés Leírás Bluetooth hozzáférési pont Bluetooth Ethernet kliens-adapter Protokoll-transzparens Ethernet rádiós átviteli útvonal FL BLUETOOTH AP Tartozékok Szimulációs szoftver az ipari környezetben működő vezeték nélküli rendszerek tervezésének támogatására FL WST BASIC Kalapsínadapter FL BT ADAPTER PHOENIX CONTACT

45 Factoryline Wireless Bluetooth Ethernet adapter Vezeték nélküli Ethernet Bridge megoldáskészlet Bluetooth 2.0 Bluetooth 2.0 ISM 2,4 GHz ISM 2,4 GHz max. 20 dbm (automatikusan szabályzott) max. 20 dbm (automatikusan szabályzott) 1 1 PAN PAN - - fix beépítés belső, körkörösen polarizált irányantenna fix beépítés belső, körkörösen polarizált irányantenna M12 csatlakozó (D kódolású, anya) M12 csatlakozó (D kódolású, anya) V DC 24 V DC M12 csatlakozó (A kódolású, apa) M12 csatlakozó (A kódolású, apa) 9 V DC V DC 9 V DC V DC bites adatkódolás Hitelesítés PIN Nem felfedezhető üzemmód 128 bites adatkódolás Hitelesítés PIN Nem felfedezhető üzemmód Ethernet kliens adapter Kliens, híd, P2P Web Based Management Ethernet kliens adapter Kliens, híd, P2P Web Based Management Európa, további országok az E-Shopban Európa, további országok az E-Shopban 120 g 500 g 66 mm 66 mm 91 mm 91 mm 34 mm 34 mm IP65 IP65 III, IEC 61140, EN 61140, VDE III, IEC 61140, EN 61140, VDE C C -30 C C 5 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) 795 hpa hpa (tengerszint felett m-ig) 795 hpa hpa (tengerszint felett m-ig) Falra szerelhető Falra szerelhető FL BT EPA FL BT EPA AIR SET Tartozékok Tartozékok FL WST BASIC FL WST BASIC További információk a oldalon PHOENIX CONTACT 123

46 Factoryline Wireless WLAN hozzáférési pont a hálózati kommunikációhoz Ipari WLAN hozzáférési pont WLAN hálózatok létesítéséhez, vagy a kültéri eszközök vezeték nélküli hálózatba kötéséhez. Megjegyzés: * A hatótávolság lényegesen nagyobb vagy kisebb is lehet, és függ a környezettől, az antennatechnikától, valamint az alkalmazott terméktől. Kérjük, informálódjon az adott termékre vonatkozóan az aktuális országban érvényes engedélyekről a internetoldalon. Jellemzők: A legmagasabb biztonság az IEEE i szerinti AES kódolással 2,4 GHz-es és 5 GHz-es támogatás Nagy ütés- és rezgésállóság, nagyfokú EMC ellenállás Többszáz méteres * hatótávolság WLAN hozzáférési pont Vezeték nélküli interfész Rádiószabvány Frekvenciasáv Adóteljesítmény Az antenna csatlakozási módja Antenna Szerelési utasítás Ethernet interfészek Modulelektronika táplálása Tápfeszültség Tápfeszültség tartomány Tápláló áram Biztonság Funkció Üzemmódok Konfiguráció FL WLAN 24 AP IEEE b/g/a/h ISM 2,4 GHz / 5 GHz 20 dbm (EIRP) RSMA (anya) FL WLAN 24 AP US RSMA (apa) külső OMNI körsugárzó antenna, cserélhető antennák RJ45 aljzat 24 V DC (PoE) COMBICON-on keresztül 18,5 V DC... 30,5 V DC 400 ma (ajánlott biztosítás 2 AT) WEP 64 bit/128 bit WEPplus WPA TKIP i WPA2 (RSN,AES) WPA PSK (preshared key) WPA group & master rekeying Hozzáférési pont Többnyelvű webes interfész (német/angol) http vagy https kapcsolaton, jelszóval védett Automatikus csatornaválasztás van Quality of Service (QoS) van Virtuális LAN (VLAN) támogatás 802.1Q van Általános adatok Rádióengedélyek Európa, további országok az USA, Kanada E-Shopban Súly 1300 g Szélesség 159 mm Magasság 250 mm Mélység 65 mm Védettség IP65 Környezeti hõmérséklet (üzemi) -20 C C Megengedett páratartalom (üzemben) 10 % % (lecsapódás nélkül) Légnyomás (üzemeléskor) 795 hpa hpa (tengerszint felett m-ig) Ütésállóság az IEC :1997 szerint 25g Rezgés (üzem közben) az IEC :1982 szerint 5g Szerelési mód Adapterlap Leírás Wireless-LAN hozzáférési pont - 1 rádiós interfész, 2 antenna FL WLAN 24 AP rádiós interfész, 4 antenna FL WLAN 24 DAP tápfeszültség 230 V AC FL WLAN 230 AP WLAN hozzáférési pont, USA-beli és kanadai használatra - 1 rádiós interfész, 2 antenna FL WLAN 24 AP US rádiós interfész, 4 antenna FL WLAN 24 DAP US tápfeszültség 230 V AC FL WLAN 230 AP US Tartozékok Cserélhető konfigurációs memória WLAN modulokhoz FL WLAN SIM PHOENIX CONTACT

47 WLAN hozzáférési pont a hálózati kommunikációhoz ipari Ethernet Factoryline Wireless Az FL WLAN 24 AP XDB egység kompakt felépítése miatt különösen alkalmas a kapcsolószekrénybe szereléshez. Támogatja a hozzáférési pont (Access Point), a híd (Multipoint Bridge) és a kliens adapter (Client Adapter) üzemmódokat. A hatótávolság növelésére Repeater Mode is rendelkezésre áll. A Factoryline WLAN rendszer a Phoenix Contact ipari WLAN-technikája a nagy teljesítményű infrastruktúrális hálózatokhoz és a mobil szállítórendszerek vezérléséhez. Jellemzők: Nagy teljesítmény és megbízhatóság Nagy hatótávolság Automatizálási rendszerekbe jól integrálható Manipulálhatatlan és lehallgatásbiztos Vezeték nélküli interfész Rádiószabvány Frekvenciasáv Adóteljesítmény Az antenna csatlakozási módja Antenna Szerelési utasítás Ethernet interfészek Modulelektronika táplálása Tápfeszültség Tápfeszültség tartomány Tápláló áram Biztonság Funkció Üzemmódok Ex: WLAN hozzáférési pont FL WLAN 24 AP XDB IEEE a/b/g ISM 2,4 GHz / 5 GHz 20 dbm (EIRP) 2x MCX (aljzat) Antenna nélkül szállítva RJ45 aljzat 24 V DC COMBICON-on keresztül 9 V DC V DC 215 ma (24 V DC) WEP 64 bit/128 bit WPA TKIP i WPA2 (AES) WPA PSK (preshared key) Hozzáférési pont, kliens, híd RAD XDB Konfiguráció Web Based Management Automatikus csatornaválasztás van Általános adatok Rádióengedélyek Európa, további országok az E-Shopban Amerika, további országok az E-Shopban Súly 250 g Szélesség 45 mm Magasság 99 mm Mélység 113 mm Védettség IP20 Környezeti hõmérséklet (üzemi) 0 C C Megengedett páratartalom (üzemben) 5 % % (lecsapódás nélkül) Légnyomás (üzemeléskor) 795 hpa hpa (tengerszint felett m-ig) Ütésállóság az IEC :1997 szerint 25g Rezgés (üzem közben) az IEC :1982 szerint 5g Szerelési mód Hordozósínre szerelhető Leírás Wireless-LAN hozzáférési pont - Európára engedélyezett rádiós interfész, tartozékként antennák FL WLAN 24 AP XDB USA-ra engedélyezett rádiós interfész, tartozékként antennák RAD XDB További információk a oldalon PHOENIX CONTACT 125

48 Factoryline Wireless WLAN kliens a hálózati kommunikációhoz WLAN adapter az Ethernet eszközök egyszerű és gazdaságos WLAN hálózatba történő integrálásához. Jellemzők: A legmagasabb biztonság az IEEE i szerint AES kódolással Protokolltranszparens kommunikáció a 2. rétegben Integrált speciális antenna: (EPA) 2,4 GHz-es és 5 GHz-es támogatás WLAN kliens, Európa rádiós engedéllyel Vezeték nélküli interfész Rádiószabvány Frekvenciasáv Adóteljesítmény Az antenna csatlakozási módja Antenna Szerelési utasítás Ethernet interfészek Modulelektronika táplálása Tápfeszültség Tápfeszültség tartomány Tápláló áram Biztonság Funkció Üzemmódok Konfiguráció Általános adatok Rádióengedélyek IEEE b/g/a/h ISM 2,4 GHz / 5 GHz 20 dbm (EIRP) RSMA (anya) RSMA (apa) külső OMNI körsugárzó antenna, cserélhető antennák RJ45 aljzat 24 V DC (PoE) COMBICON-on keresztül 18,5 V DC... 30,5 V DC 400 ma (ajánlott biztosítás 2 AT) WEP 64 bit/128 bit WEPplus WPA TKIP i WPA2 (RSN,AES) WPA PSK (preshared key) WPA group & master rekeying Ethernet kliens adapter Többnyelvű webes interfész (német/angol) http vagy https kapcsolaton, jelszóval védett Európa, további országok az E-Shopban Súly 1300 g Szélesség 159 mm Magasság 250 mm Mélység 65 mm Védettség IP65 Környezeti hõmérséklet (üzemi) -20 C C Megengedett páratartalom (üzemben) 10 % % (lecsapódás nélkül) Légnyomás (üzemeléskor) 795 hpa hpa (tengerszint felett m-ig) Ütésállóság az IEC :1997 szerint 25g Rezgés (üzem közben) az IEC :1982 szerint 5g Szerelési mód Adapterlap Leírás Wireless-LAN Ethernet kliens - USA-beli / kanadai használatra Wireless LAN Ethernet Port adapter, - 2,4 GHz FL WLAN 24 EC Tartozékok Cserélhető konfigurációs memória WLAN modulokhoz FL WLAN SIM PHOENIX CONTACT

49 Factoryline Wireless WLAN kliens, USA-beli, kanadai rádiós engedéllyel WLAN Ethernet adapter 2.4 GHz IEEE b/g/a/h IEEE b/g ISM 2,4 GHz / 5 GHz ISM 2,4 GHz 20 dbm (EIRP) max. 20 dbm (EIRP) RSMA (anya) - RSMA (apa) külső OMNI körsugárzó antenna, cserélhető antennák fix beépítés belső, körkörösen polarizált irányantenna RJ45 aljzat M12 csatlakozó (D kódolású, anya) 24 V DC (PoE) 24 V DC COMBICON-on keresztül M12 csatlakozó (A kódolású, apa) 18,5 V DC... 30,5 V DC 9 V DC V DC 400 ma (ajánlott biztosítás 2 AT) - WEP 64 bit/128 bit WEPplus WPA TKIP i WPA2 (RSN,AES) WPA PSK (preshared key) WPA group & master rekeying Ethernet kliens adapter Többnyelvű webes interfész (német/angol) http vagy https kapcsolaton, jelszóval védett i WPA PSK (preshared key) WPA2 PSK AES WEP 64 bit/128 bit TKIP Ethernet kliens adapter Web Based Management USA, Kanada Európa, USA, Kanada, további országok az E- Shopban 1300 g 120 g 159 mm 66 mm 250 mm 91 mm 65 mm 34 mm IP65 IP65-20 C C -30 C C 10 % % (lecsapódás nélkül) 5 % % (lecsapódás nélkül) 795 hpa hpa (tengerszint felett m-ig) 795 hpa hpa (tengerszint felett m-ig) 25g - 5g - Adapterlap Falra szerelhető FL WLAN 24 EC US Tartozékok FL WLAN SIM FL WLAN EPA Tartozékok További információk a oldalon PHOENIX CONTACT 127

50 Factoryline Wireless 2,4 GHz-es tartozék Irányított antennák Nagy nyereségű irányított antennák nagyobb távolságú átvitelre. Körpolarizált irányítás kifejezetten a nagy fémes visszaverődésű ipari csarnokokba. lineárisan polarizált körpolarizált Környezeti hõmérséklet (üzemi) -40 C C -40 C C Védettség IP55 IP55 Nyereség 8 dbi 8 dbi Impedancia 50 Ω 50 Ω SMA (anya) SMA (anya) Vízszintes / függőleges nyitási szög 75 / / 65 Méretek Sz / M 80 mm / 100 mm 95 mm / 101 mm Frekvenciatartomány 2,3 GHz... 2,8 GHz 2,4 GHz Szállított csomag tartalma szerelési anyaggal együtt szerelési anyaggal együtt Leírás PANEL irányantenna (kábel nélkül) 8 dbi, lineárisan polarizált RAD-ISM-2400-ANT-PAN dbi, körpolarizált, jobbra forgó RAD-ISM-2400-ANT-CIR ,4 GHz-es tartozék Körsugárzó antennák Körsugárzó antennák a nyereség növeléséhez. nagy nyereségű rongálásvédelemmel RAD-ISM-2400-ANT-OMNI-5-0 RAD-ISM-2400-ANT-OMNI-6-0 RAD-ISM-2400-ANT-VAN- 3-0-SMA RAD-ISM-2400-ANT-VAN- 3-1-MCX Környezeti hõmérséklet (üzemi) -20 C C -40 C C -40 C C -40 C C Védettség IP55 IP55 IP55 IP55 Nyereség 5 dbi 6 dbi 3 dbi 3 dbi Impedancia 50 Ω 50 Ω 50 Ω 50 Ω SMA (apa) N (anya) SMA (apa) kábellel (1,5 m) MCX (apa) kábellel (1,5 m) Vízszintes / függőleges nyitási szög 360 / / / / 85 Méretek Sz / M 13 mm / 187 mm 22 mm / 250 mm 86 mm / 43 mm 86 mm / 43 mm Frekvenciatartomány 2,4 GHz 2,4 GHz... 2,5 GHz 2,4 GHz 2,4 GHz Leírás OMNI-körsugárzó antenna 2,4 GHz, 5 dbi nyereség RAD-ISM-2400-ANT-OMNI ,4 GHz, 6 dbi nyereség RAD-ISM-2400-ANT-OMNI Vandálbiztos OMNI körsugárzó antenna SMA csatlakozással (apa) RAD-ISM-2400-ANT-VAN- 3-0-SMA MCX csatlakozással (anya) RAD-ISM-2400-ANT-VAN- 3-1-MCX PHOENIX CONTACT

51 5 GHz-es tartozék ipari Ethernet Factoryline Wireless Irányított antennák, lineárisan polarizált Nagy nyereségű irányított antennák nagyobb távolságú átvitelre. 18 dbi nyereségű 22 dbi nyereségű Környezeti hõmérséklet (üzemi) -40 C C -40 C C Védettség IP55 IP55 Nyereség 18 dbi 22 dbi Impedancia 50 Ω 50 Ω N (anya) N (anya) Vízszintes / függőleges nyitási szög 18 / / 12 Méretek Sz / M 152,4 mm / 152,4 mm - / - Frekvenciatartomány 5,25 GHz... 5,85 GHz 5,25 GHz... 5,85 GHz Szállított csomag tartalma szerelési anyaggal együtt szerelési anyaggal együtt Leírás Parabolaantenna 18 dbi nyereség RAD-ISM-5000-ANT-PAR-18-N dbi nyereség RAD-ISM-5000-ANT-PAR-22-N ,4 GHz-es és 5 GHz-es tartozék Körsugárzó antennák Tartós kialakítású Dual-Band antennaként Cserealkatrészként WLAN AP IP 65 egységhez OMNI körsugárzó antenna Dual-Band körsugárzó antenna rongálásvédelemmel Környezeti hõmérséklet (üzemi) -40 C C -40 C C Védettség IP65 IP68 Nyereség 5 dbi 6 dbi (2,4 GHz, fémfelületre történő szerelés esetén) - 8 dbi (5,6 GHz, fémfelületre történő szerelés esetén) Impedancia 50 Ω 50 Ω RSMA N (anya) kábellel (1 m, N (apa)-sma (apa)) Vízszintes / függőleges nyitási szög 360 / / - Méretek Sz / M - / 176 mm - / 51 mm Frekvenciatartomány 5,2 GHz... 5,8 GHz 2,4 GHz / 5,15 GHz... 5,83 GHz Szállított csomag tartalma - - Leírás OMNI-körsugárzó antenna 5 GHz, 5 dbi nyereség RAD-ISM-5200-ANT-OMNI Dual-Band körsugárzó antenna rongálásvédelemmel 2,4 GHz / 5 GHz, nyereség 6 dbi / 8 dbi -ig RAD-ISM-2459-ANT-FOOD További információk a oldalon PHOENIX CONTACT 129

52 Factoryline Wireless Antennakábel Hosszabbítókábel antennák elhelyezéséhez: Kivezetés a vezérlőszekrényből, egy más helyen felszerelt antenna csatlakoztatására. Vékonyabb kábel közepes csillapítással Kábel alacsony csillapítással Antennakábel rövid kapcsolatokhoz Antennakábel hosszabb kapcsolatokhoz Környezeti hõmérséklet (üzemi) -40 C C -40 C C Impedancia 50 Ω 50 Ω Kábel, csillapítás kb. 0,93 db/m kb. 0,45 db/m Leírás Antennahosszabbító kábel, mindkét oldalon SMA (apa) csatlakozással 3 m RAD-CAB-EF142-3M m RAD-CAB-EF142-5M Antennahosszabbító kábel 3 m RAD-CAB-EF393-3M m RAD-CAB-EF393-5M m RAD-CAB-EF393-10M Adapter és túlfeszültség-védelem Adapterkábelek (Pigtails) és adapterek az eszközök és a kábelek közötti kapcsolat kialakításához. Kültéri túlfeszültség-védelem. További információkat - az 5 GHz vonatkozásában is - Lásd a TRABTECH katalógusban. Környezeti hõmérséklet (üzemi) -40 C C -65 C C Kábel, csillapítás kb. 1,5 db/m - Leírás Adapterkábel (Pigtails) 0,3 m hosszú, N (anya) -> SMA (apa) RAD-PIG-EF316-N-SMA ,5 m, SMA (apa) -> SMA (apa) RAD-PIG-EF316-SMA-SMA m, MCX (apa) -> SMA (apa) RAD-PIG-EF316-MCX-SMA Adapter SMA (anya) -> SMA (anya) RAD-ADP-SMA/F-SMA/F RSMA (apa) -> SMA (anya) RAD-ADP-RSMA/F-SMA/F SMA (anya) -> SMA (anya), derékszögű RAD-ADP-SMA/F-SMA/M COAXTRAB, védelmi adapter antennacsatlakozásokhoz N(anya) -> N(anya) CN-LAMBDA/4-2.0-BB N(apa) -> N(anya) CN-LAMBDA/4-2.0-SB N(anya) -> N(anya) CN-LAMBDA/4-5.9-BB N(apa) -> N(anya) CN-LAMBDA/4-5.9-SB PHOENIX CONTACT Adapterkábelek (Pigtails) az antennák csatlakozásához Adapter készülékekhez és kábelhez, túlfeszültség-védelem

53 Sugárzó vezetők és tartozékok ipari Ethernet Factoryline Wireless A sugárzó vezető nem más, mint egy antennaként működő kábel, amely folyamatosan és teljes hosszában sugároz. Folyamatos rádiókapcsolatot biztosít kényszernyomvonalon vezetett rendszerek használata során, valamint sarkos, vagy nehezen elérhető helységekben. Sugárzó vezetők Csatlakozók sugárzó vezetőkhöz Környezeti hõmérséklet (üzemi) -40 C C - Védettség - - Impedancia 50 Ω 50 Ω - N (anya) Frekvenciatartomány 2,4 GHz... 2,6 GHz 2,4 GHz... 6 GHz Leírás Sugárzó vezetők FL LCX CABLE METER Csatlakozók sugárzó vezető FL LCX CON-N/F Lezáró ellenállás sugárzó vezetőkhöz N (apa) FL LCX 50-OHM SMA (apa) FL LCX 50-OHM-SMA Tartozékok sugárzó vezetőkhöz A sugárzó vezető szerelésekor kábelrögzítőkre és egy, a dugasz szerelésére szolgáló egyengetőszerszámra van szükség a rádiós egység csatlakoztatásához. Egyengető szerszám Kábelrögzítés Leírás Egyengetőszerszám sugárzó vezetőkhöz Kábelrögzítés sugárzó vezetőkhöz FL LCX TOOL FL LCX CLAMP További információk a oldalon PHOENIX CONTACT 131
