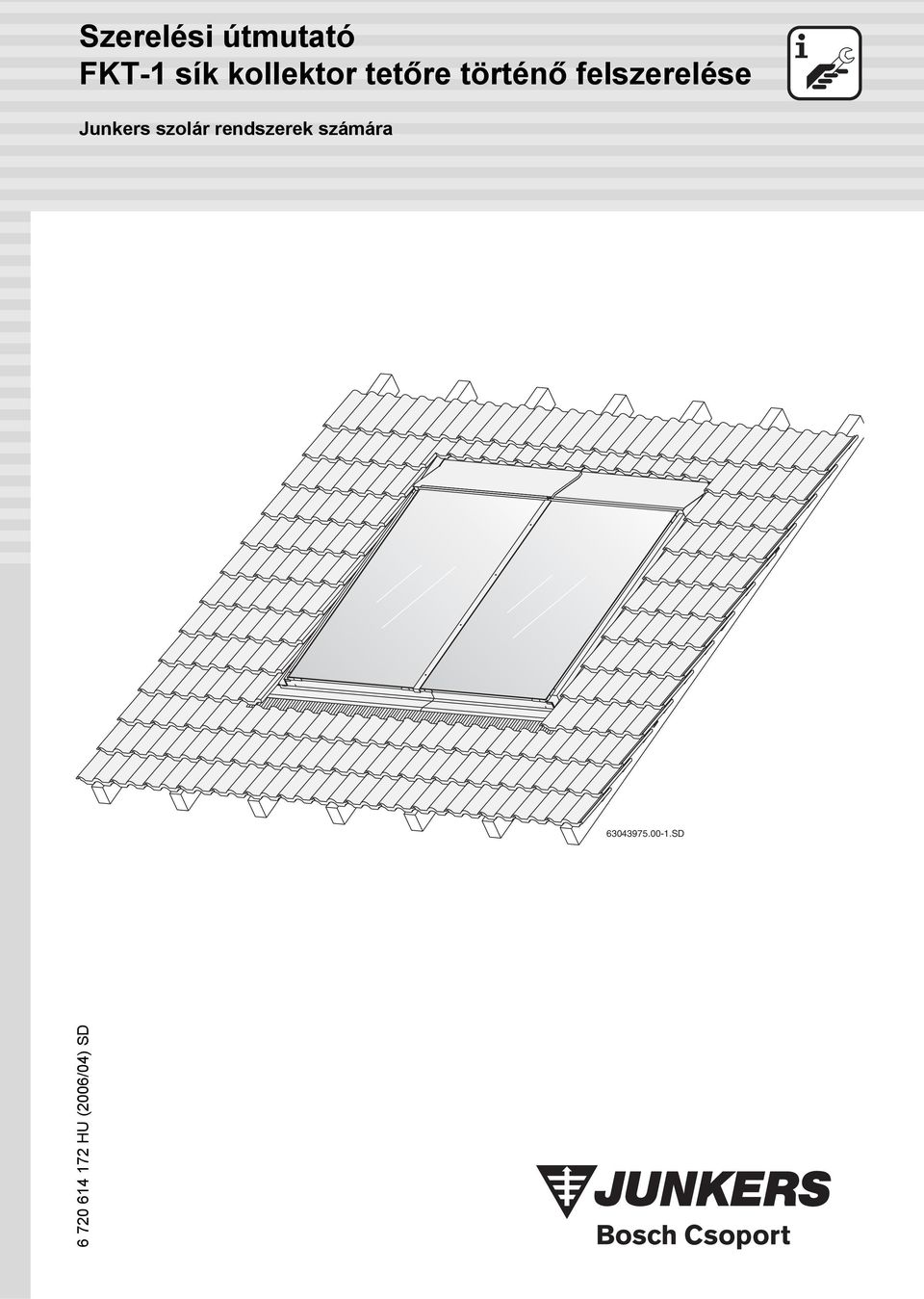

1 Szerelés útmutató FKT- sík kollektor tetőre történő felszerelése Junkers szolár rendszerek számára SD HU (006/04) SD

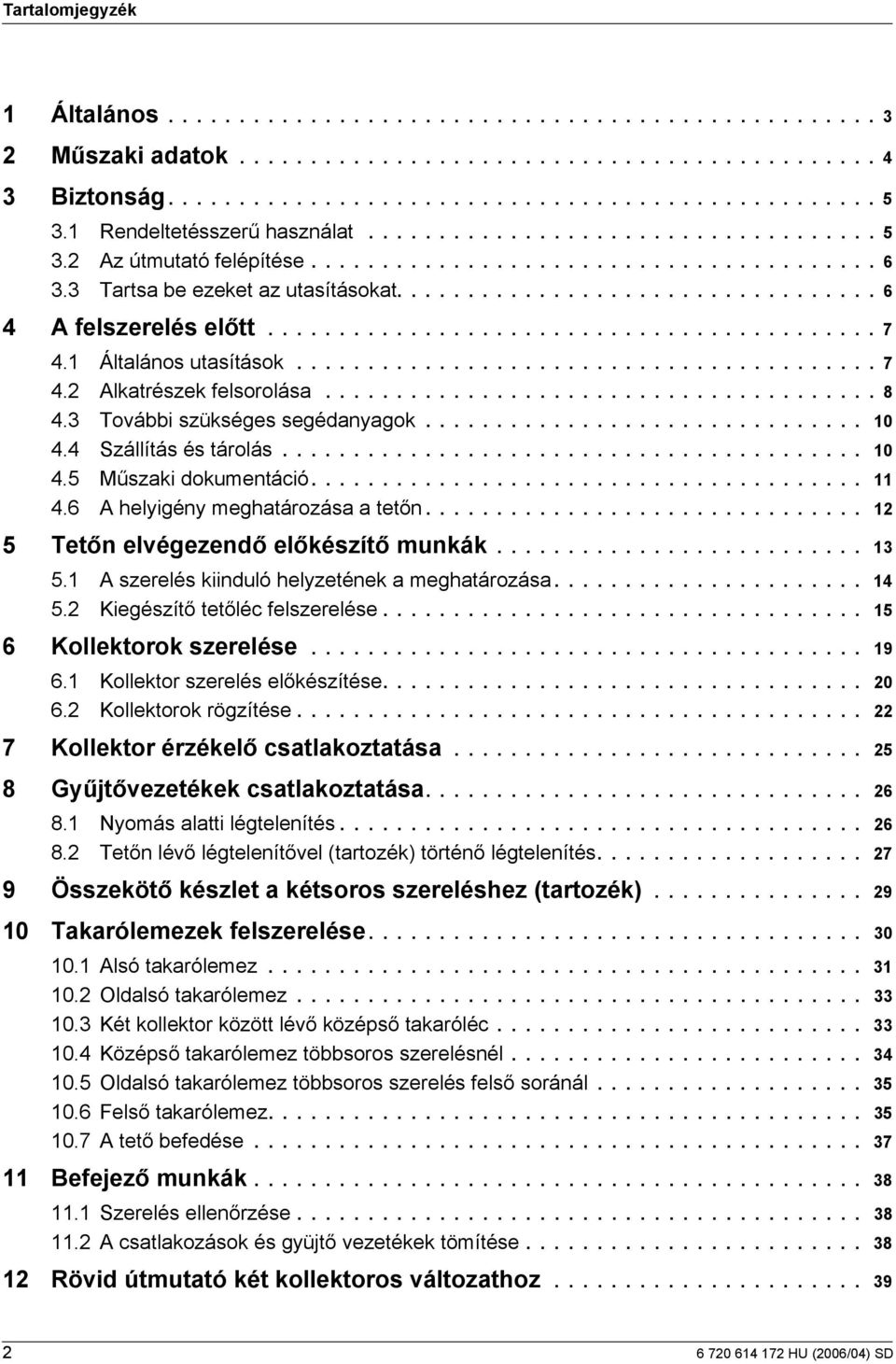

2 Tartalomjegyzék Általános Műszak adatok ztonság Rendeltetésszerű használat Az útmutató felépítése Tartsa be ezeket az utasításokat A felszerelés előtt Általános utasítások Alkatrészek felsorolása Tovább szükséges segédanyagok Szállítás és tárolás Műszak dokumentácó A helygény meghatározása a tetőn Tetőn elvégezendő előkészítő munkák A szerelés knduló helyzetének a meghatározása Kegészítő tetőléc felszerelése Kollektorok szerelése Kollektor szerelés előkészítése Kollektorok rögzítése Kollektor érzékelő csatlakoztatása Gyűjtővezetékek csatlakoztatása Nyomás alatt légtelenítés Tetőn lévő légtelenítővel (tartozék) történő légtelenítés Összekötő készlet a kétsoros szereléshez (tartozék) Takarólemezek felszerelése Alsó takarólemez Oldalsó takarólemez Két kollektor között lévő középső takaróléc Középső takarólemez többsoros szerelésnél Oldalsó takarólemez többsoros szerelés felső soránál Felső takarólemez A tető befedése efejező munkák Szerelés ellenőrzése A csatlakozások és gyüjtő vezetékek tömítése Rövd útmutató két kollektoros változathoz HU (006/04) SD

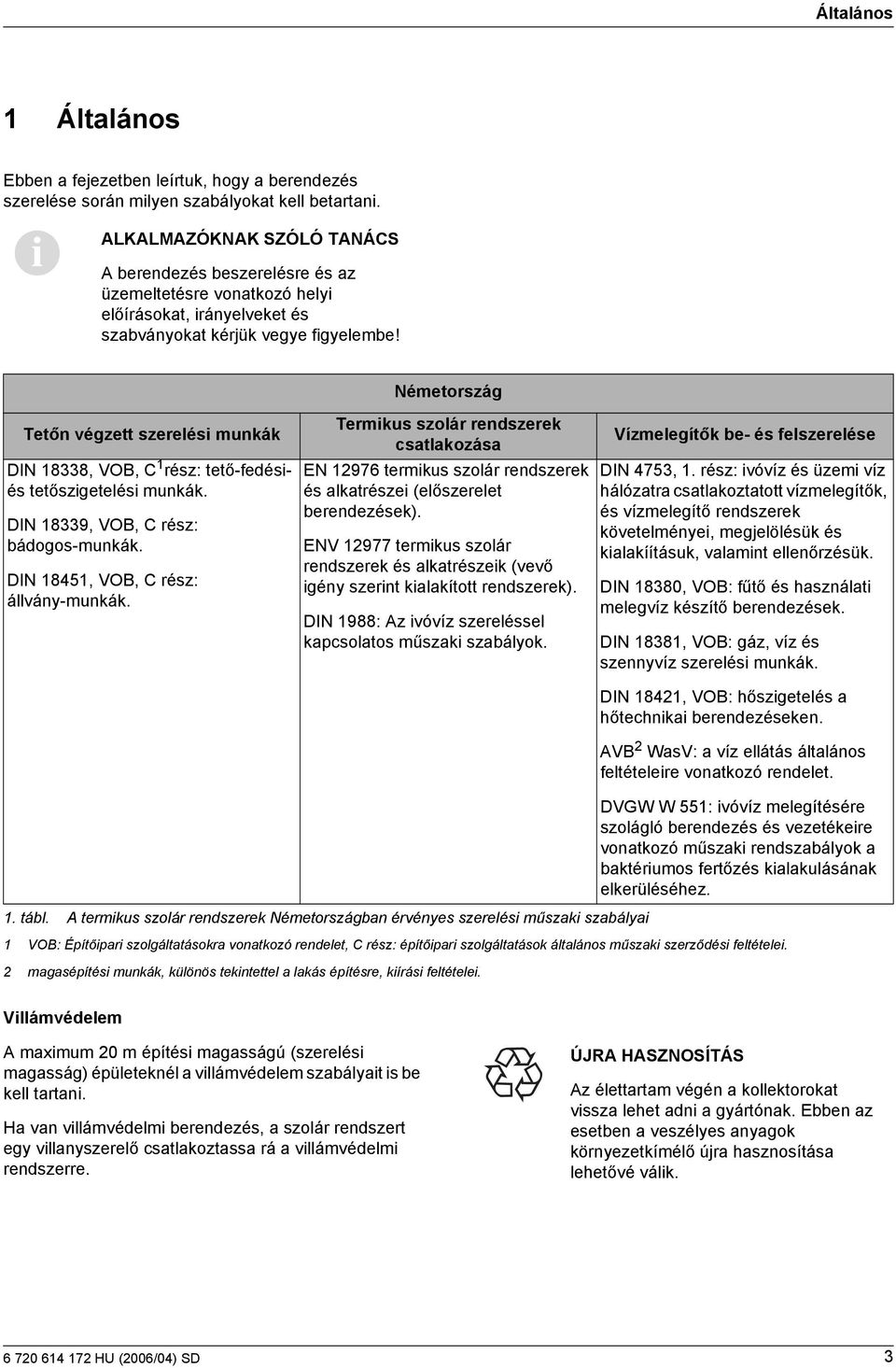

3 Általános Általános Ebben a fejezetben leírtuk, hogy a berendezés szerelése során mlyen szabályokat kell betartan. A berendezés beszerelésre és az üzemeltetésre vonatkozó hely előírásokat, rányelveket és szabványokat kérjük vegye fgyelembe! Németország Tetőn végzett szerelés munkák DIN 88, VO, C rész: tető-fedésés tetőszgetelés munkák. DIN 89, VO, C rész: bádogos-munkák. DIN 845, VO, C rész: állvány-munkák. Termkus szolár rendszerek csatlakozása EN 976 termkus szolár rendszerek és alkatrésze (előszerelet berendezések). ENV 977 termkus szolár rendszerek és alkatrészek (vevő gény szernt kalakított rendszerek). DIN 988: Az vóvíz szereléssel kapcsolatos műszak szabályok. Vízmelegítők be- és felszerelése DIN 475,. rész: vóvíz és üzem víz hálózatra csatlakoztatott vízmelegítők, és vízmelegítő rendszerek követelménye, megjelölésük és kalakíításuk, valamnt ellenőrzésük. DIN 880, VO: fűtő és használat melegvíz készítő berendezések. DIN 88, VO: gáz, víz és szennyvíz szerelés munkák. DIN 84, VO: hőszgetelés a hőtechnka berendezéseken. AV WasV: a víz ellátás általános feltételere vonatkozó rendelet. DVGW W 55: vóvíz melegítésére szolágló berendezés és vezetékere vonatkozó műszak rendszabályok a baktérumos fertőzés kalakulásának elkerüléséhez.. tábl. A termkus szolár rendszerek Németországban érvényes szerelés műszak szabálya VO: Építőpar szolgáltatásokra vonatkozó rendelet, C rész: építőpar szolgáltatások általános műszak szerződés feltétele. magasépítés munkák, különös tekntettel a lakás építésre, kírás feltétele. Vllámvédelem A maxmum 0 m építés magasságú (szerelés magasság) épületeknél a vllámvédelem szabályat s be kell tartan. Ha van vllámvédelm berendezés, a szolár rendszert egy vllanyszerelő csatlakoztassa rá a vllámvédelm rendszerre. ÚJRA HASZNOSÍTÁS Az élettartam végén a kollektorokat vssza lehet adn a gyártónak. Ebben az esetben a veszélyes anyagok környezetkímélő újra hasznosítása lehetővé válk HU (006/04) SD

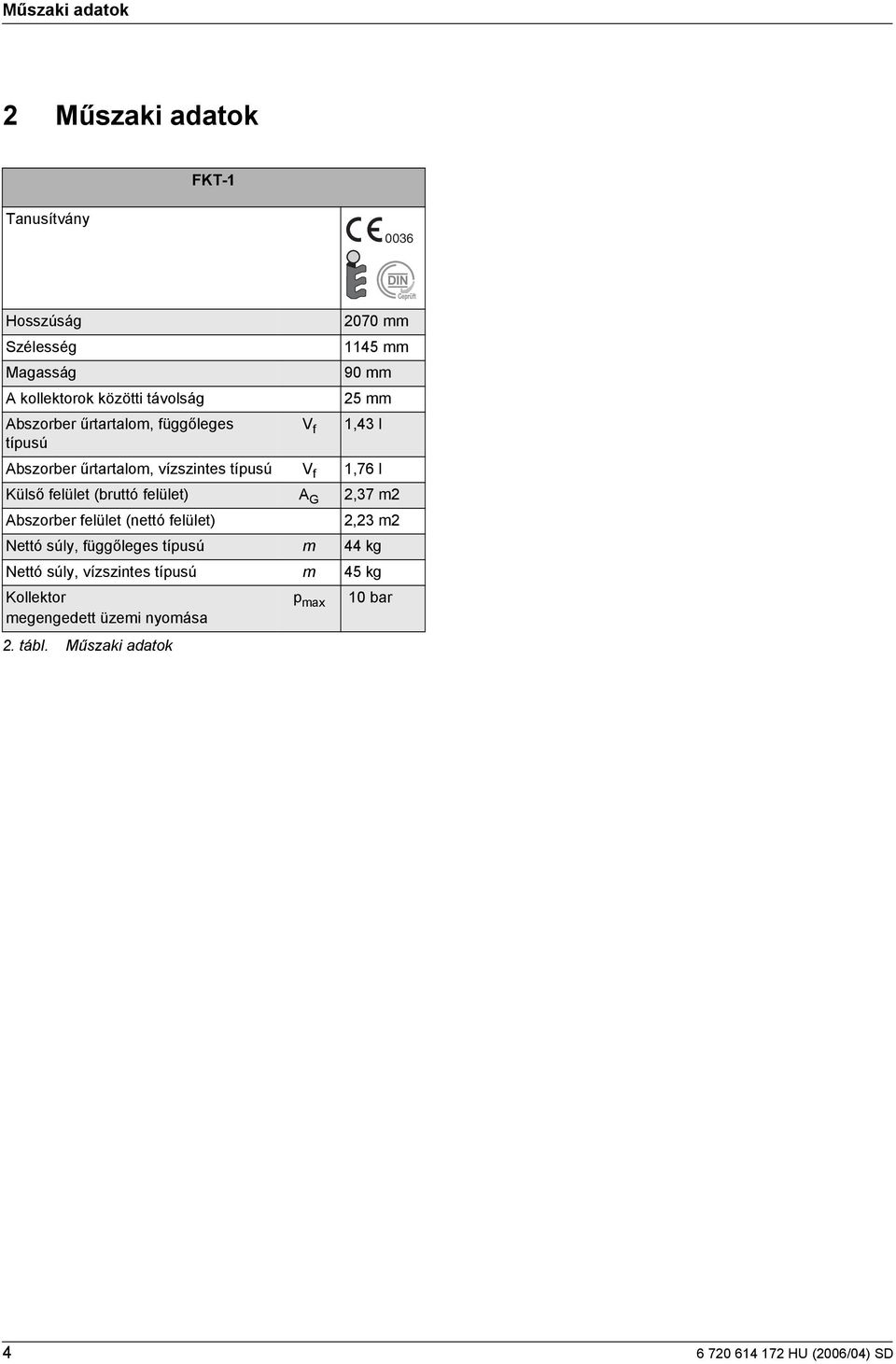

4 Műszak adatok Műszak adatok FKT- Tanusítvány 006 DIN Hosszúság Szélesség Magasság A kollektorok között távolság Abszorber űrtartalom, függőleges típusú. tábl. Műszak adatok V f 070 mm 45 mm 90 mm 5 mm,4 l Abszorber űrtartalom, vízszntes típusú V f,76 l Külső felület (bruttó felület) A G,7 m Abszorber felület (nettó felület), m Nettó súly, függőleges típusú m 44 kg Nettó súly, vízszntes típusú m 45 kg Kollektor megengedett üzem nyomása p max 0 bar HU (006/04) SD

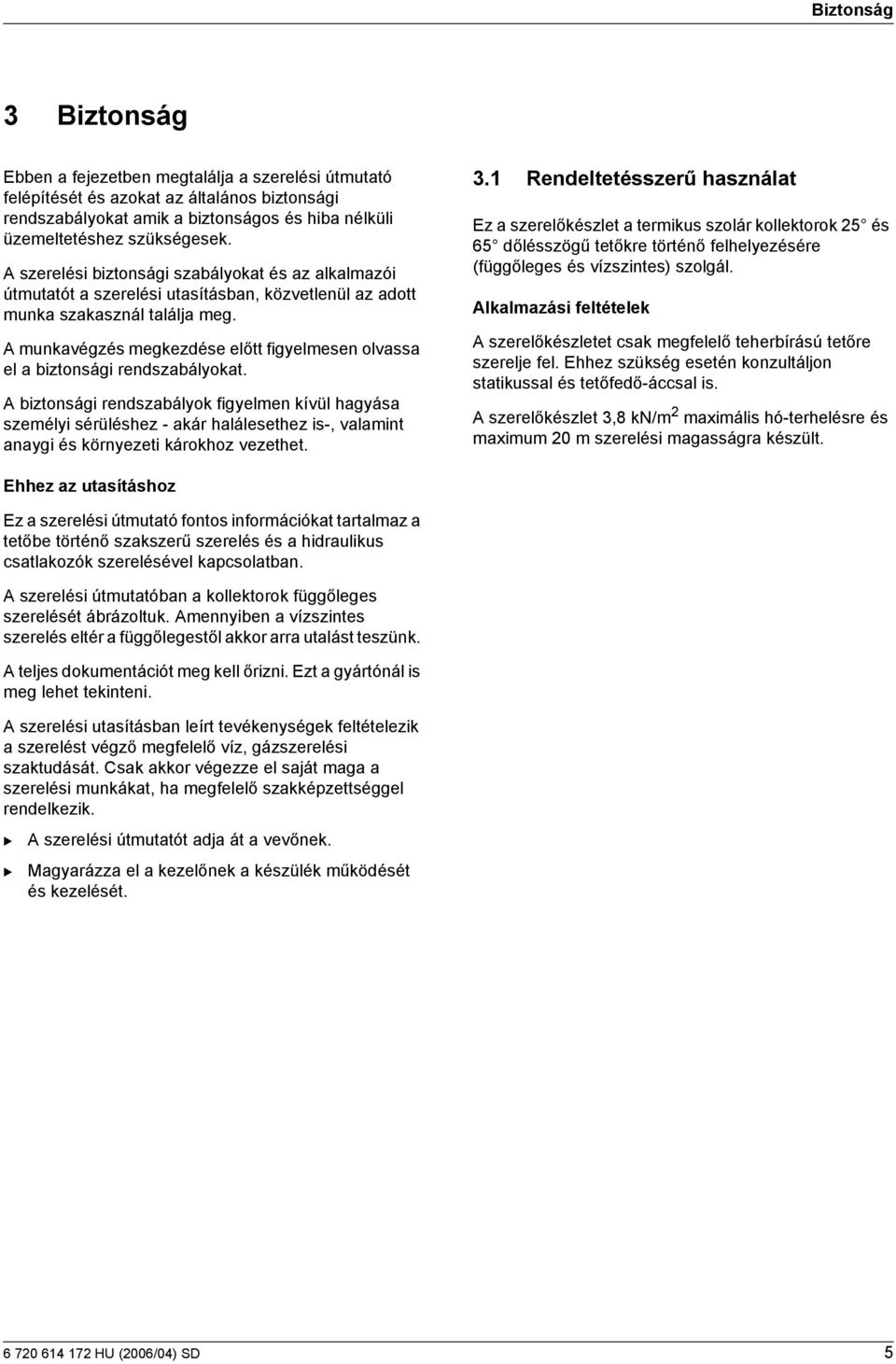

5 ztonság ztonság Ebben a fejezetben megtalálja a szerelés útmutató felépítését és azokat az általános bztonság rendszabályokat amk a bztonságos és hba nélkül üzemeltetéshez szükségesek. A szerelés bztonság szabályokat és az alkalmazó útmutatót a szerelés utasításban, közvetlenül az adott munka szakasznál találja meg. A munkavégzés megkezdése előtt fgyelmesen olvassa el a bztonság rendszabályokat. A bztonság rendszabályok fgyelmen kívül hagyása személy sérüléshez - akár halálesethez s-, valamnt anayg és környezet károkhoz vezethet.. Rendeltetésszerű használat Ez a szerelőkészlet a termkus szolár kollektorok 5 és 65 dőlésszögű tetőkre történő felhelyezésére (függőleges és vízszntes) szolgál. Alkalmazás feltételek A szerelőkészletet csak megfelelő teherbírású tetőre szerelje fel. Ehhez szükség esetén konzultáljon statkussal és tetőfedő-áccsal s. A szerelőkészlet,8 kn/m maxmáls hó-terhelésre és maxmum 0 m szerelés magasságra készült. Ehhez az utasításhoz Ez a szerelés útmutató fontos nformácókat tartalmaz a tetőbe történő szakszerű szerelés és a hdraulkus csatlakozók szerelésével kapcsolatban. A szerelés útmutatóban a kollektorok függőleges szerelését ábrázoltuk. Amennyben a vízszntes szerelés eltér a függőlegestől akkor arra utalást teszünk. A teljes dokumentácót meg kell őrzn. Ezt a gyártónál s meg lehet teknten. A szerelés utasításban leírt tevékenységek feltételezk a szerelést végző megfelelő víz, gázszerelés szaktudását. Csak akkor végezze el saját maga a szerelés munkákat, ha megfelelő szakképzettséggel rendelkezk. A szerelés útmutatót adja át a vevőnek. Magyarázza el a kezelőnek a készülék működését és kezelését HU (006/04) SD 5

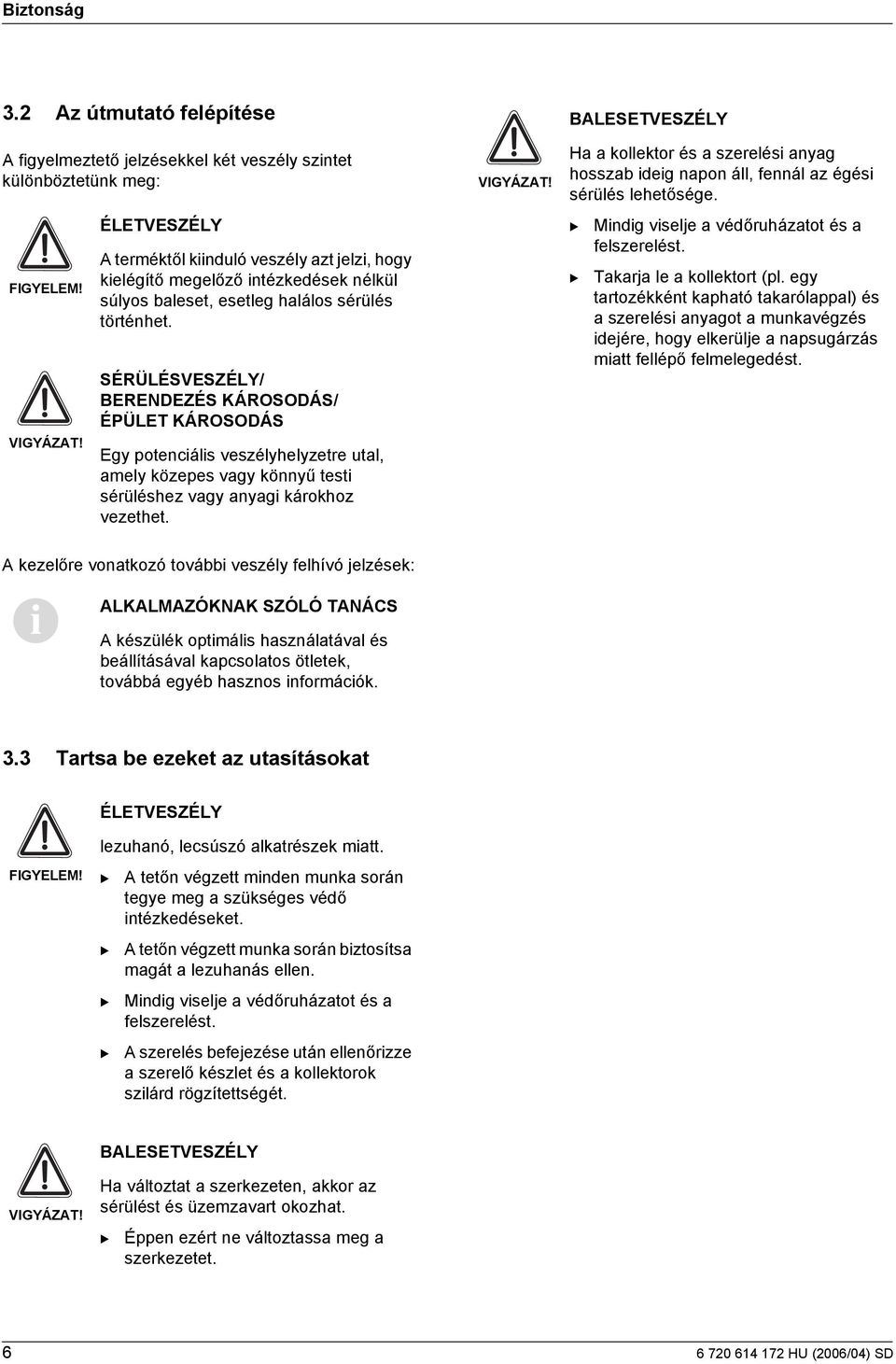

6 ztonság. Az útmutató felépítése A fgyelmeztető jelzésekkel két veszély szntet különböztetünk meg: FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY A terméktől knduló veszély azt jelz, hogy kelégítő megelőző ntézkedések nélkül súlyos baleset, esetleg halálos sérülés történhet. SÉRÜLÉSVESZÉLY/ ERENDEZÉS KÁROSODÁS/ ÉPÜLET KÁROSODÁS Egy potencáls veszélyhelyzetre utal, amely közepes vagy könnyű test sérüléshez vagy anyag károkhoz vezethet. VIGYÁZAT! ALESETVESZÉLY Ha a kollektor és a szerelés anyag hosszab deg napon áll, fennál az égés sérülés lehetősége. Mndg vselje a védőruházatot és a felszerelést. Takarja le a kollektort (pl. egy tartozékként kapható takarólappal) és a szerelés anyagot a munkavégzés dejére, hogy elkerülje a napsugárzás matt fellépő felmelegedést. A kezelőre vonatkozó tovább veszély felhívó jelzések: A készülék optmáls használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos nformácók.. Tartsa be ezeket az utasításokat ÉLETVESZÉLY FIGYELEM! lezuhanó, lecsúszó alkatrészek matt. A tetőn végzett mnden munka során tegye meg a szükséges védő ntézkedéseket. A tetőn végzett munka során bztosítsa magát a lezuhanás ellen. Mndg vselje a védőruházatot és a felszerelést. A szerelés befejezése után ellenőrzze a szerelő készlet és a kollektorok szlárd rögzítettségét. ALESETVESZÉLY VIGYÁZAT! Ha változtat a szerkezeten, akkor az sérülést és üzemzavart okozhat. Éppen ezért ne változtassa meg a szerkezetet HU (006/04) SD

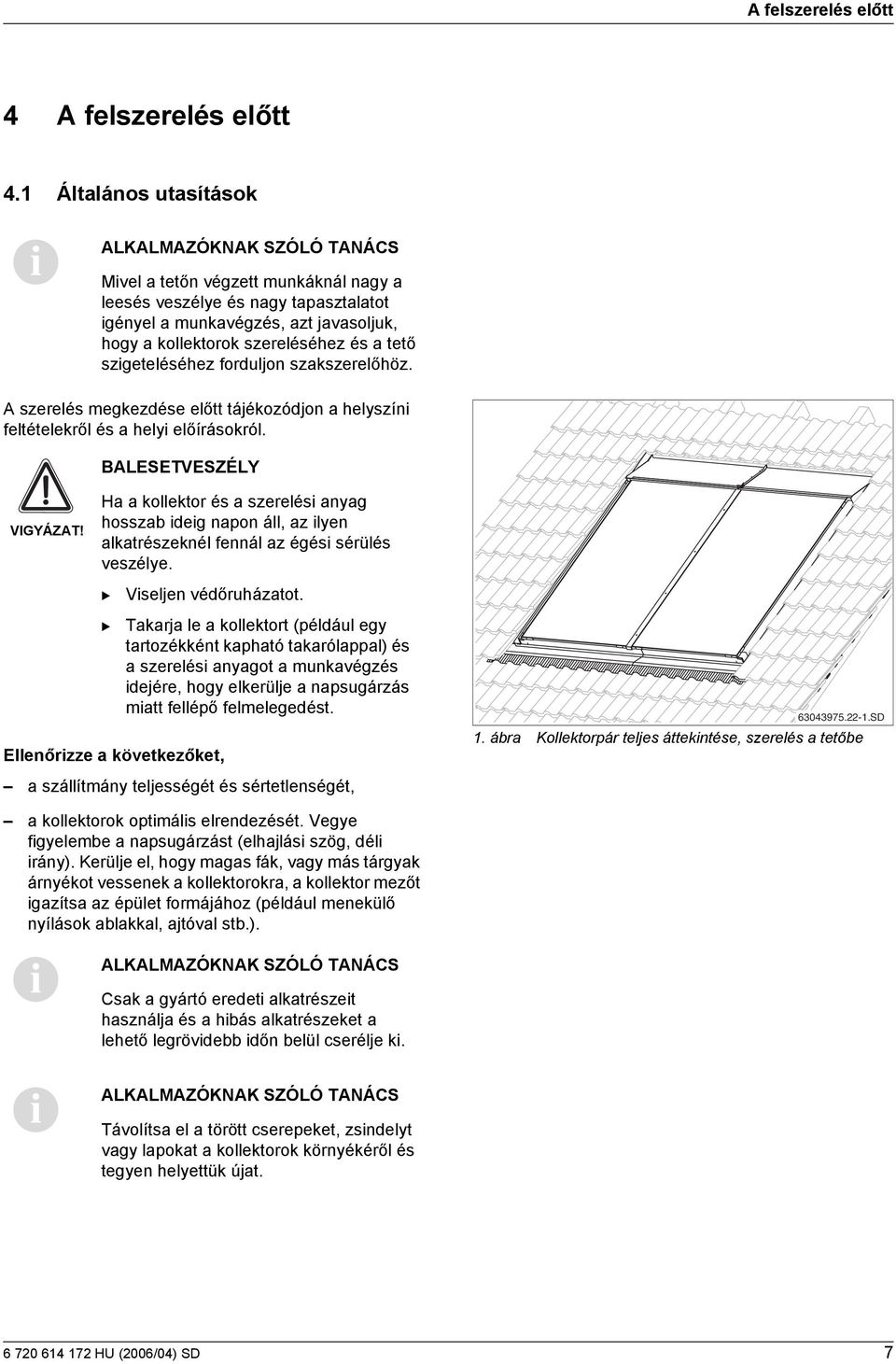

7 A felszerelés előtt 4 A felszerelés előtt 4. Általános utasítások Mvel a tetőn végzett munkáknál nagy a leesés veszélye és nagy tapasztalatot gényel a munkavégzés, azt javasoljuk, hogy a kollektorok szereléséhez és a tető szgeteléséhez forduljon szakszerelőhöz. A szerelés megkezdése előtt tájékozódjon a helyszín feltételekről és a hely előírásokról. ALESETVESZÉLY VIGYÁZAT! Ha a kollektor és a szerelés anyag hosszab deg napon áll, az lyen alkatrészeknél fennál az égés sérülés veszélye. Vseljen védőruházatot. Ellenőrzze a következőket, Takarja le a kollektort (például egy tartozékként kapható takarólappal) és a szerelés anyagot a munkavégzés dejére, hogy elkerülje a napsugárzás matt fellépő felmelegedést SD. ábra Kollektorpár teljes áttekntése, szerelés a tetőbe a szállítmány teljességét és sértetlenségét, a kollektorok optmáls elrendezését. Vegye fgyelembe a napsugárzást (elhajlás szög, dél rány). Kerülje el, hogy magas fák, vagy más tárgyak árnyékot vessenek a kollektorokra, a kollektor mezőt gazítsa az épület formájához (például menekülő nyílások ablakkal, ajtóval stb.). Csak a gyártó eredet alkatrészet használja és a hbás alkatrészeket a lehető legrövdebb dőn belül cserélje k. Távolítsa el a törött cserepeket, zsndelyt vagy lapokat a kollektorok környékéről és tegyen helyettük újat HU (006/04) SD 7

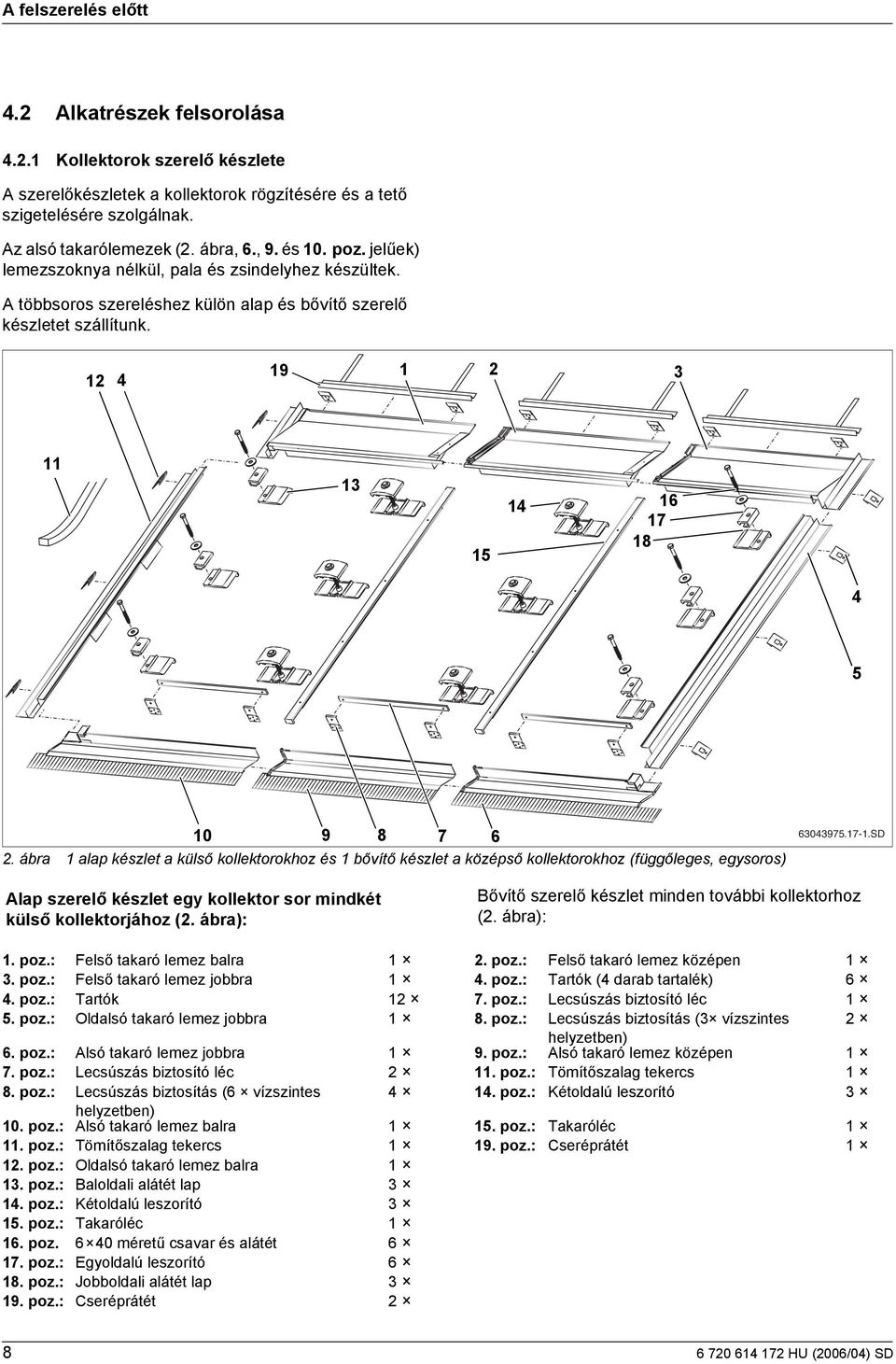

8 A felszerelés előtt 4. Alkatrészek felsorolása 4.. Kollektorok szerelő készlete A szerelőkészletek a kollektorok rögzítésére és a tető szgetelésére szolgálnak. Az alsó takarólemezek (. ábra, 6., 9. és 0. poz. jelűek) lemezszoknya nélkül, pala és zsndelyhez készültek. A többsoros szereléshez külön alap és bővítő szerelő készletet szállítunk ábra alap készlet a külső kollektorokhoz és bővítő készlet a középső kollektorokhoz (függőleges, egysoros) SD Alap szerelő készlet egy kollektor sor mndkét külső kollektorjához (. ábra): ővítő szerelő készlet mnden tovább kollektorhoz (. ábra):. poz.: Felső takaró lemez balra. poz.: Felső takaró lemez középen. poz.: Felső takaró lemez jobbra 4. poz.: Tartók (4 darab tartalék) 6 4. poz.: Tartók 7. poz.: Lecsúszás bztosító léc 5. poz.: Oldalsó takaró lemez jobbra 8. poz.: Lecsúszás bztosítás ( vízszntes helyzetben) 6. poz.: Alsó takaró lemez jobbra 9. poz.: Alsó takaró lemez középen 7. poz.: Lecsúszás bztosító léc. poz.: Tömítőszalag tekercs 8. poz.: Lecsúszás bztosítás (6 vízszntes 4 4. poz.: Kétoldalú leszorító helyzetben) 0. poz.: Alsó takaró lemez balra 5. poz.: Takaróléc. poz.: Tömítőszalag tekercs 9. poz.: Cseréprátét. poz.: Oldalsó takaró lemez balra. poz.: aloldal alátét lap 4. poz.: Kétoldalú leszorító 5. poz.: Takaróléc 6. poz méretű csavar és alátét 6 7. poz.: Egyoldalú leszorító 6 8. poz.: Jobboldal alátét lap 9. poz.: Cseréprátét HU (006/04) SD

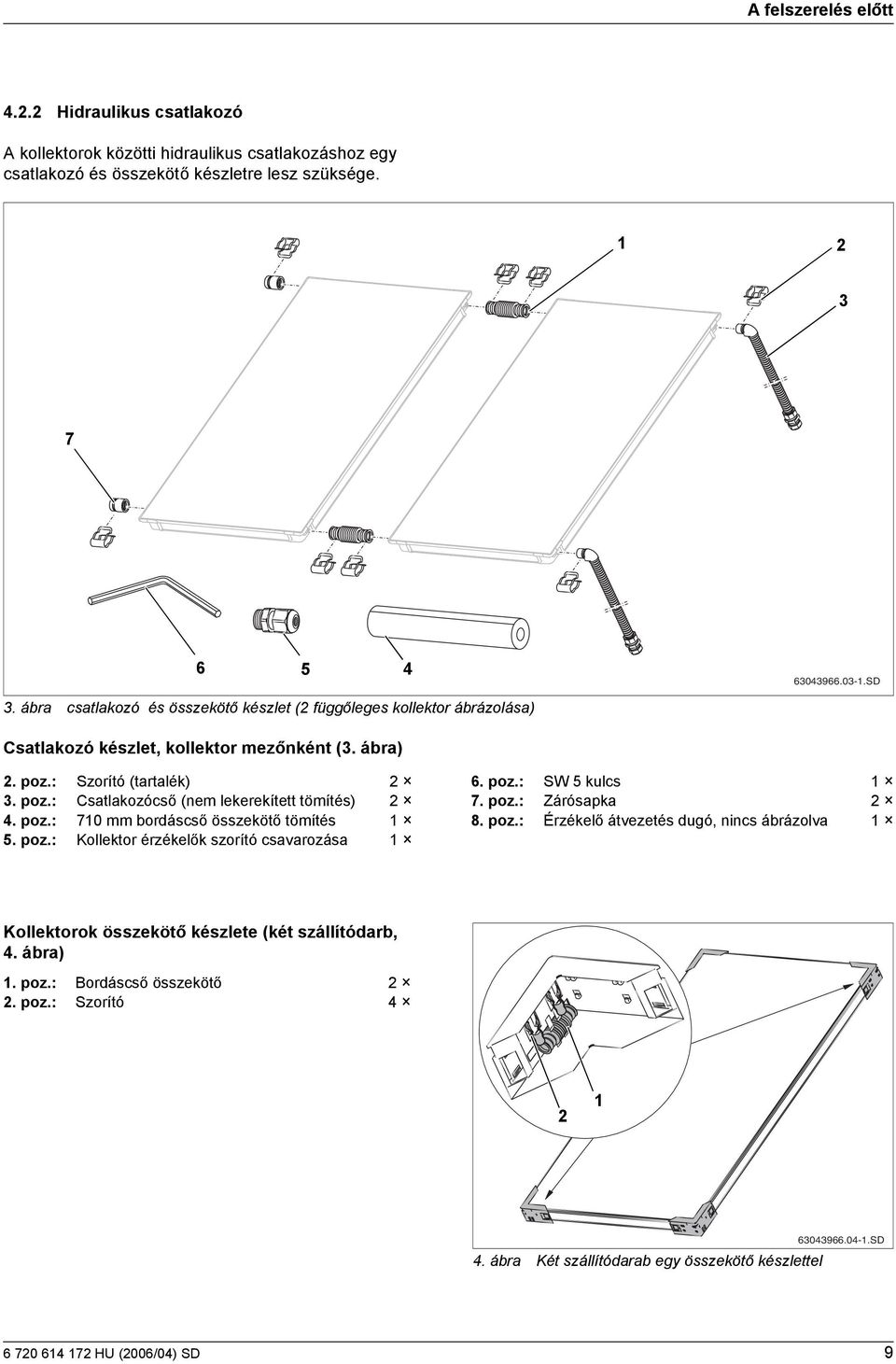

9 A felszerelés előtt 4.. Hdraulkus csatlakozó A kollektorok között hdraulkus csatlakozáshoz egy csatlakozó és összekötő készletre lesz szüksége SD. ábra csatlakozó és összekötő készlet ( függőleges kollektor ábrázolása) Csatlakozó készlet, kollektor mezőnként (. ábra). poz.: Szorító (tartalék) 6. poz.: SW 5 kulcs. poz.: Csatlakozócső (nem lekerekített tömítés) 7. poz.: Zárósapka 4. poz.: 70 mm bordáscső összekötő tömítés 8. poz.: Érzékelő átvezetés dugó, nncs ábrázolva 5. poz.: Kollektor érzékelők szorító csavarozása Kollektorok összekötő készlete (két szállítódarb, 4. ábra). poz.: ordáscső összekötő. poz.: Szorító 4 4. ábra Két szállítódarab egy összekötő készlettel SD HU (006/04) SD 9

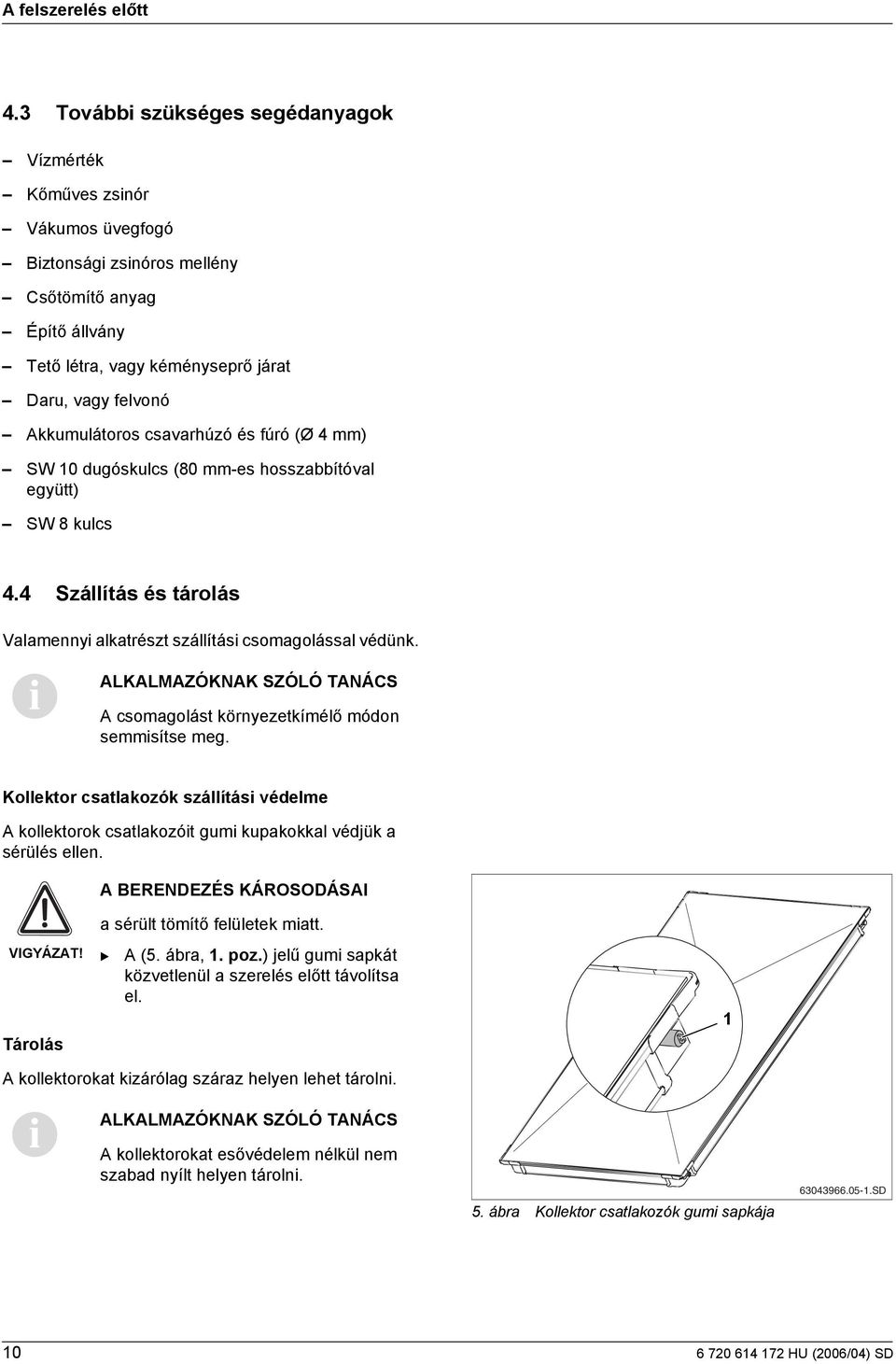

10 A felszerelés előtt 4. Tovább szükséges segédanyagok Vízmérték Kőműves zsnór Vákumos üvegfogó ztonság zsnóros mellény Csőtömítő anyag Építő állvány Tető létra, vagy kéményseprő járat Daru, vagy felvonó Akkumulátoros csavarhúzó és fúró (Ø 4 mm) SW 0 dugóskulcs (80 mm-es hosszabbítóval együtt) SW 8 kulcs 4.4 Szállítás és tárolás Valamenny alkatrészt szállítás csomagolással védünk. A csomagolást környezetkímélő módon semmsítse meg. Kollektor csatlakozók szállítás védelme A kollektorok csatlakozót gum kupakokkal védjük a sérülés ellen. A ERENDEZÉS KÁROSODÁSAI VIGYÁZAT! Tárolás a sérült tömítő felületek matt. A (5. ábra,. poz.) jelű gum sapkát közvetlenül a szerelés előtt távolítsa el. A kollektorokat kzárólag száraz helyen lehet tároln. A kollektorokat esővédelem nélkül nem szabad nyílt helyen tároln. 5. ábra Kollektor csatlakozók gum sapkája SD HU (006/04) SD

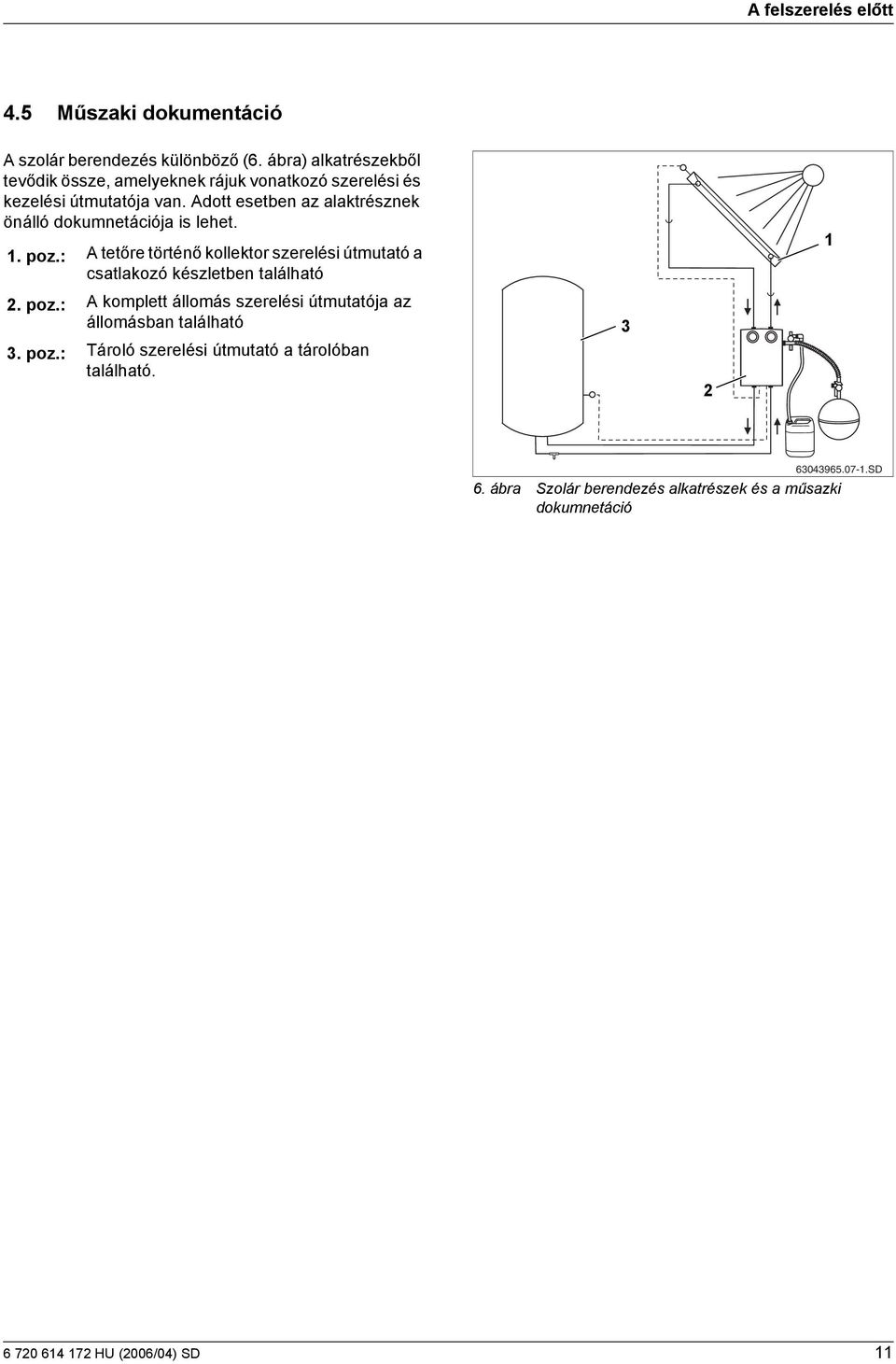

11 A felszerelés előtt 4.5 Műszak dokumentácó A szolár berendezés különböző (6. ábra) alkatrészekből tevődk össze, amelyeknek rájuk vonatkozó szerelés és kezelés útmutatója van. Adott esetben az alaktrésznek önálló dokumnetácója s lehet.. poz.: A tetőre történő kollektor szerelés útmutató a csatlakozó készletben található. poz.: A komplett állomás szerelés útmutatója az állomásban található. poz.: Tároló szerelés útmutató a tárolóban található SD 6. ábra Szolár berendezés alkatrészek és a műsazk dokumnetácó HU (006/04) SD

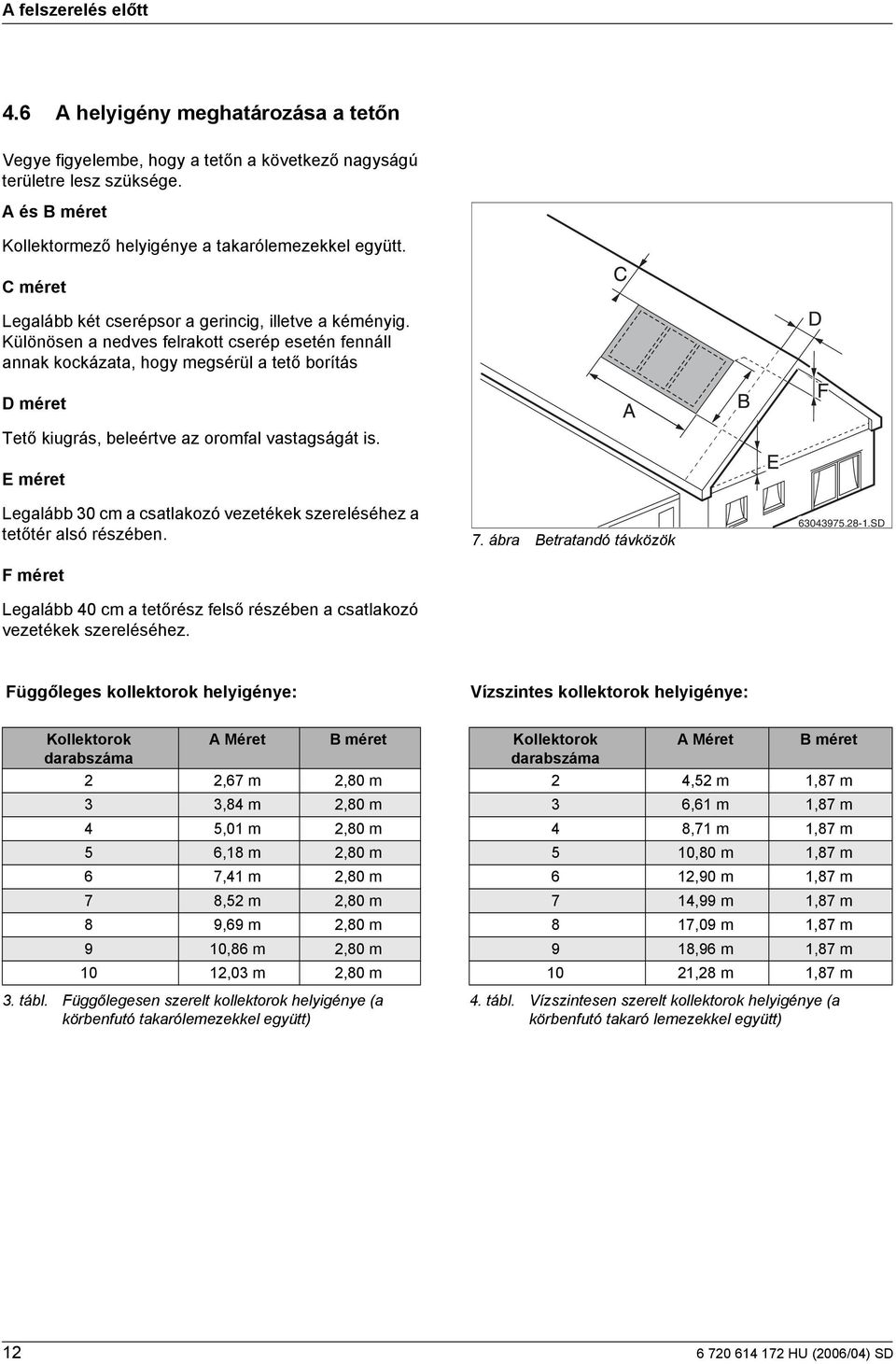

12 A felszerelés előtt 4.6 A helygény meghatározása a tetőn Vegye fgyelembe, hogy a tetőn a következő nagyságú területre lesz szüksége. A és méret Kollektormező helygénye a takarólemezekkel együtt. C méret Legalább két cserépsor a gerncg, lletve a kéményg. Különösen a nedves felrakott cserép esetén fennáll annak kockázata, hogy megsérül a tető borítás D méret Tető kugrás, beleértve az oromfal vastagságát s. E méret Legalább 0 cm a csatlakozó vezetékek szereléséhez a tetőtér alsó részében. F méret Legalább 40 cm a tetőrész felső részében a csatlakozó vezetékek szereléséhez. 7. ábra etratandó távközök SD Függőleges kollektorok helygénye: Vízszntes kollektorok helygénye: Kollektorok darabszáma A Méret méret Kollektorok darabszáma A Méret méret,67 m,80 m 4,5 m,87 m,84 m,80 m 6,6 m,87 m 4 5,0 m,80 m 4 8,7 m,87 m 5 6,8 m,80 m 5 0,80 m,87 m 6 7,4 m,80 m 6,90 m,87 m 7 8,5 m,80 m 7 4,99 m,87 m 8 9,69 m,80 m 8 7,09 m,87 m 9 0,86 m,80 m 9 8,96 m,87 m 0,0 m,80 m 0,8 m,87 m. tábl. Függőlegesen szerelt kollektorok helygénye (a körbenfutó takarólemezekkel együtt) 4. tábl. Vízszntesen szerelt kollektorok helygénye (a körbenfutó takaró lemezekkel együtt) HU (006/04) SD

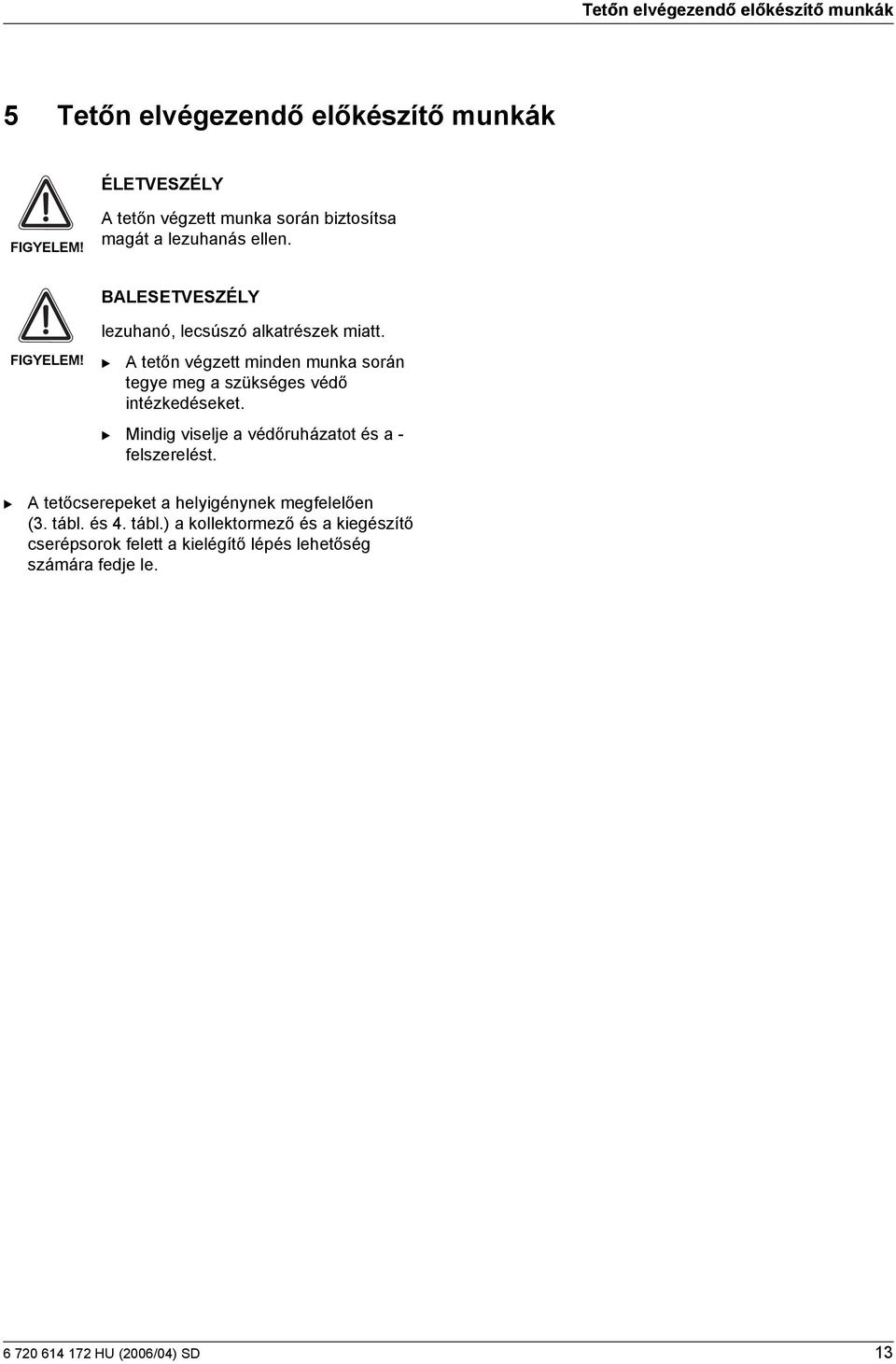

13 Tetőn elvégezendő előkészítő munkák 5 Tetőn elvégezendő előkészítő munkák ÉLETVESZÉLY FIGYELEM! A tetőn végzett munka során bztosítsa magát a lezuhanás ellen. ALESETVESZÉLY FIGYELEM! lezuhanó, lecsúszó alkatrészek matt. A tetőn végzett mnden munka során tegye meg a szükséges védő ntézkedéseket. Mndg vselje a védőruházatot és a - felszerelést. A tetőcserepeket a helygénynek megfelelően (. tábl. és 4. tábl.) a kollektormező és a kegészítő cserépsorok felett a kelégítő lépés lehetőség számára fedje le HU (006/04) SD

14 Tetőn elvégezendő előkészítő munkák 5. A szerelés knduló helyzetének a meghatározása A szerelés knduló helyzetet gondosan meg kell határozn. Vízszntes knduló helyzet X méret (az oldalsó takarólemeznél 8. ábra,. poz., fekvő cserepek között távolság) meghatározása és ennek megjelölése a tetőn. Úgy tervezze, hogy a cserepeket lehetőleg csak a kollektor mező jobb oldalán és mndg a cserép hullám völgyében kelljen vágn. A vágás után legalább a cserép felének sértetlenül kell maradn. Függőleges knduló helyzet A méret (8. ábra) fgyelembe vételével a legalsó cserépsor meghatározása (8. ábra,. poz.). Amennyben a cserepet meg kell rövdíten akkor csak a felsőt szabad vágn (a cserepet csak akkor vágja le, ha már felszerelte a takarólemezeket). Kollektorok A Méret X Méret darabszámlegeleges Függő- Vízsznt. Függő- Vízsznt.,50 m,4 m, m,4 m,67 m 4,5 m,49 m 4,4 m,84 m 6,6 m,66 m 6,4 m 4 5,0 m 8,7 m 4,8 m 8,5 m 5 6,8 m 0,80 m 6,00 m 0,6 m 6 7,4 m,90 m 7, m,7 m 7 8,5 m 4,99 m 8,4 m 4,8 m 8 9,69 m 7,09 m 9,5 m 6,9 m 9 0,86 m 8,96 m 0,68 m 8,78 m 0,0 m,8 m,85 m,0 m 5. tábl. kollektormező szélesség a takarólemezekkel együtt (A méret) és a cserepek között távköz (X méret) Sorok méret száma Függőleges Vízszntes,80 m,87 m 5,0 m,7 m 7,5 m 4,47 m 4 9,47 m 5,77 m 6. tábl. Kollektormező magassága a takarólemezzel együtt ( méret) > 80 mm > 80 mm X A SD 8. ábra A kollektormező pontos helyzetének a meghatározása HU (006/04) SD

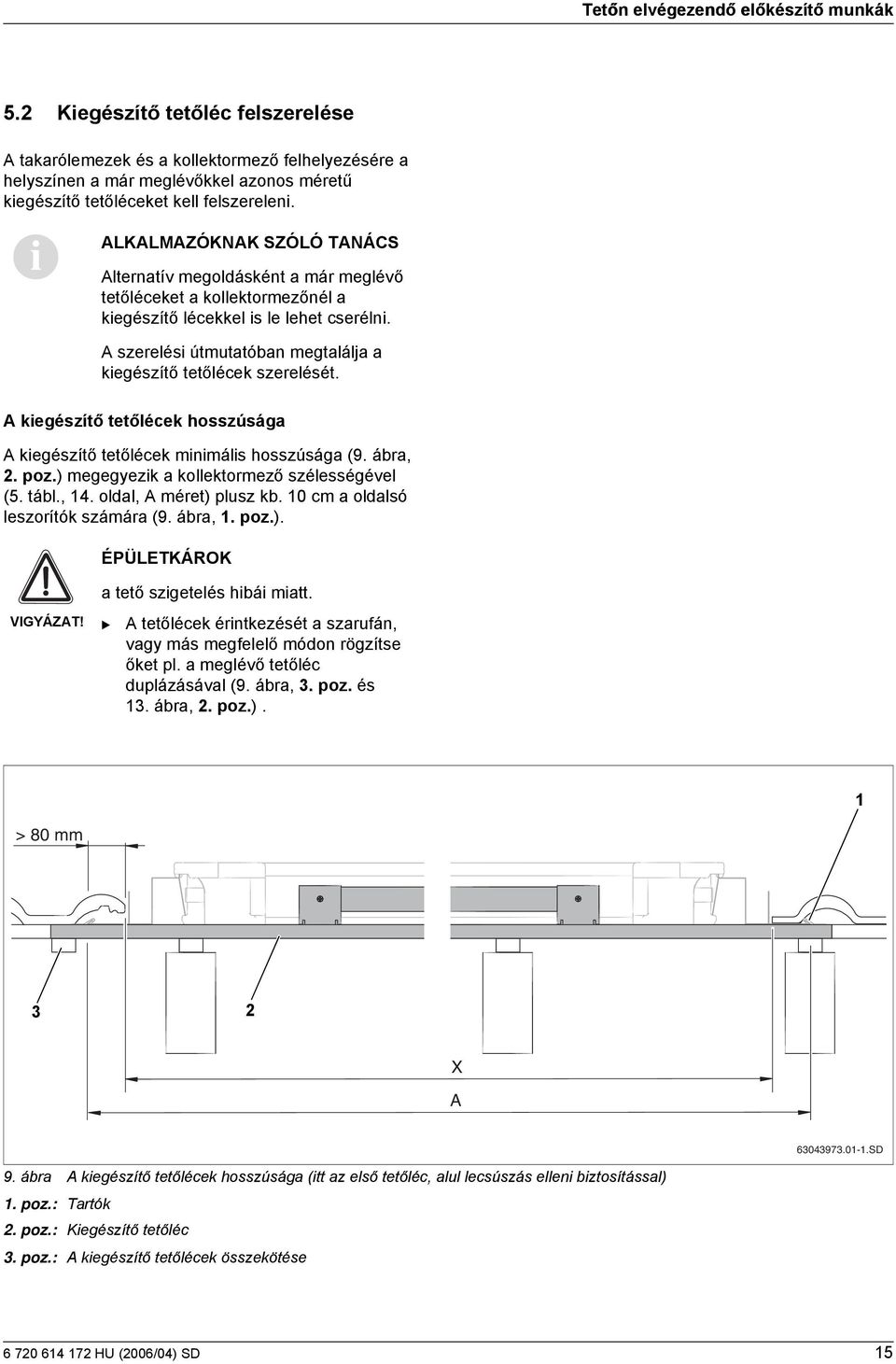

15 Tetőn elvégezendő előkészítő munkák 5. Kegészítő tetőléc felszerelése A takarólemezek és a kollektormező felhelyezésére a helyszínen a már meglévőkkel azonos méretű kegészítő tetőléceket kell felszerelen. Alternatív megoldásként a már meglévő tetőléceket a kollektormezőnél a kegészítő lécekkel s le lehet cseréln. A szerelés útmutatóban megtalálja a kegészítő tetőlécek szerelését. A kegészítő tetőlécek hosszúsága A kegészítő tetőlécek mnmáls hosszúsága (9. ábra,. poz.) megegyezk a kollektormező szélességével (5. tábl., 4. oldal, A méret) plusz kb. 0 cm a oldalsó leszorítók számára (9. ábra,. poz.). ÉPÜLETKÁROK VIGYÁZAT! a tető szgetelés hbá matt. A tetőlécek érntkezését a szarufán, vagy más megfelelő módon rögzítse őket pl. a meglévő tetőléc duplázásával (9. ábra,. poz. és. ábra,. poz.). > 80 mm X A SD 9. ábra A kegészítő tetőlécek hosszúsága (tt az első tetőléc, alul lecsúszás ellen bztosítással). poz.: Tartók. poz.: Kegészítő tetőléc. poz.: A kegészítő tetőlécek összekötése HU (006/04) SD 5

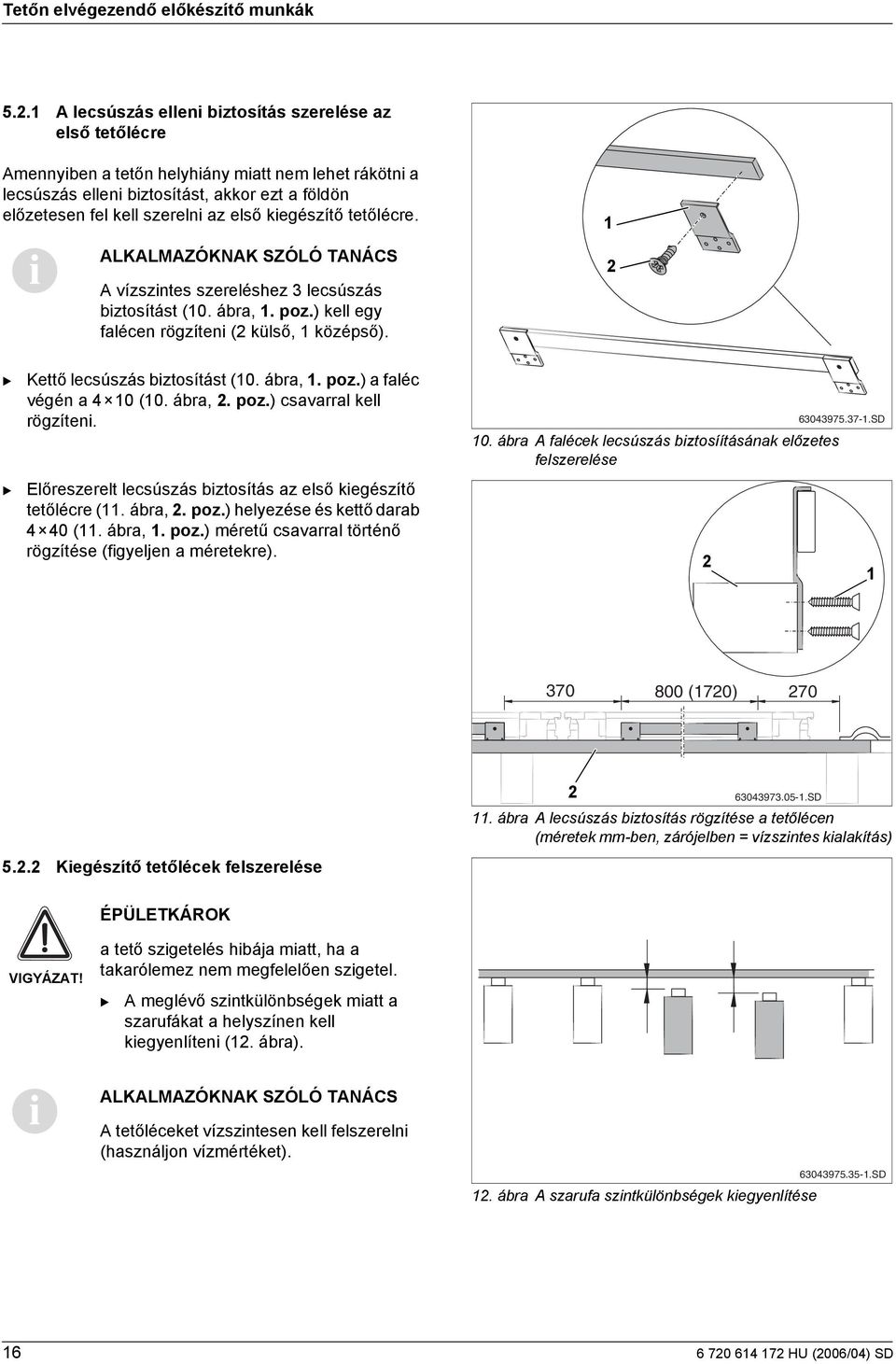

16 Tetőn elvégezendő előkészítő munkák 5.. A lecsúszás ellen bztosítás szerelése az első tetőlécre Amennyben a tetőn helyhány matt nem lehet rákötn a lecsúszás ellen bztosítást, akkor ezt a földön előzetesen fel kell szereln az első kegészítő tetőlécre. A vízszntes szereléshez lecsúszás bztosítást (0. ábra,. poz.) kell egy falécen rögzíten ( külső, középső). Kettő lecsúszás bztosítást (0. ábra,. poz.) a faléc végén a 4 0 (0. ábra,. poz.) csavarral kell rögzíten. Előreszerelt lecsúszás bztosítás az első kegészítő tetőlécre (. ábra,. poz.) helyezése és kettő darab 4 40 (. ábra,. poz.) méretű csavarral történő rögzítése (fgyeljen a méretekre). 0. ábra A falécek lecsúszás bztosíításának előzetes felszerelése SD (70) Kegészítő tetőlécek felszerelése SD. ábra A lecsúszás bztosítás rögzítése a tetőlécen (méretek mm-ben, zárójelben = vízszntes kalakítás) ÉPÜLETKÁROK VIGYÁZAT! a tető szgetelés hbája matt, ha a takarólemez nem megfelelően szgetel. A meglévő szntkülönbségek matt a szarufákat a helyszínen kell kegyenlíten (. ábra). A tetőléceket vízszntesen kell felszereln (használjon vízmértéket).. ábra A szarufa szntkülönbségek kegyenlítése SD HU (006/04) SD

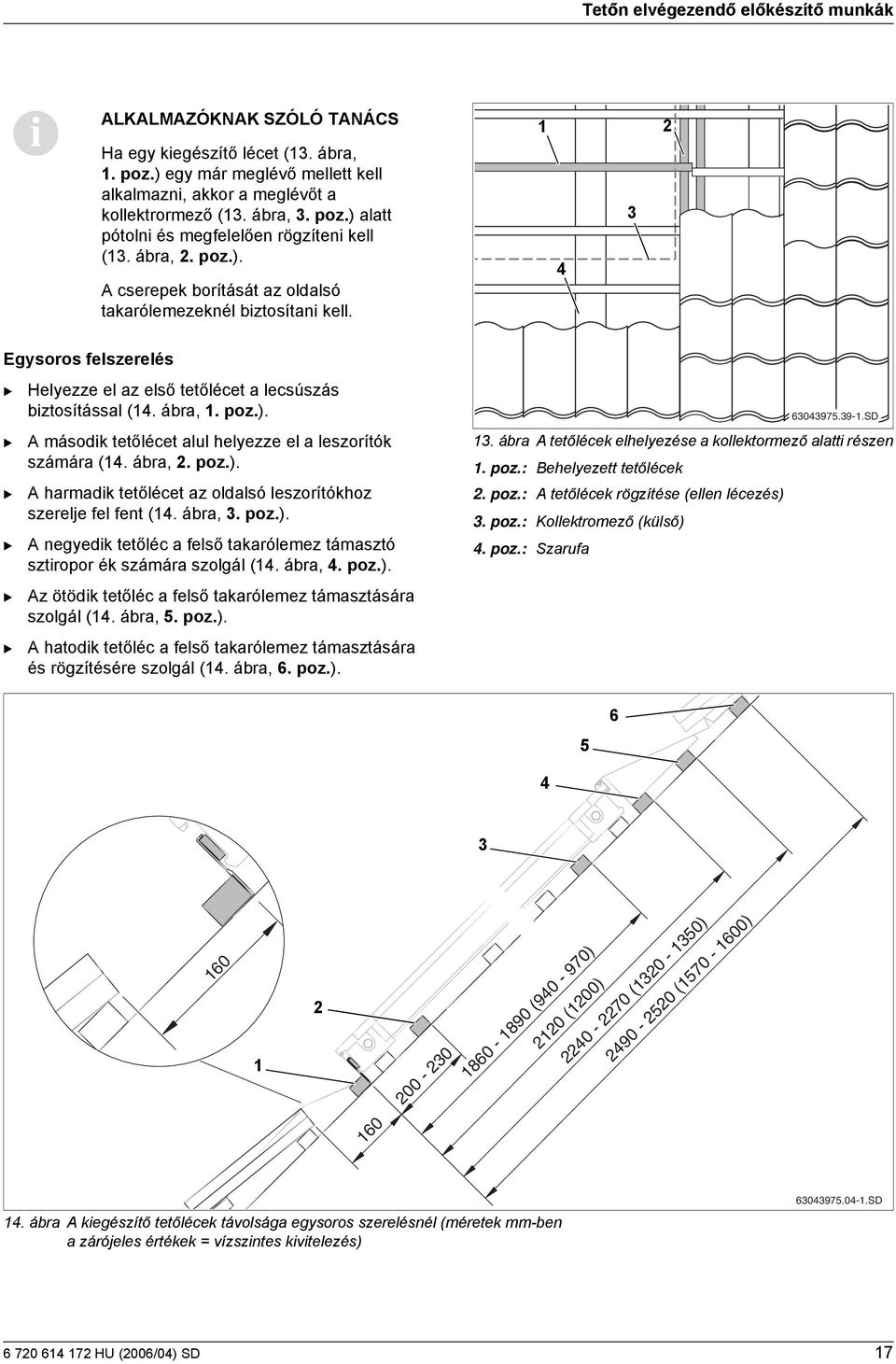

17 Tetőn elvégezendő előkészítő munkák Ha egy kegészítő lécet (. ábra,. poz.) egy már meglévő mellett kell alkalmazn, akkor a meglévőt a kollektrormező (. ábra,. poz.) alatt pótoln és megfelelően rögzíten kell (. ábra,. poz.). A cserepek borítását az oldalsó takarólemezeknél bztosítan kell. 4 Egysoros felszerelés Helyezze el az első tetőlécet a lecsúszás bztosítással (4. ábra,. poz.). A másodk tetőlécet alul helyezze el a leszorítók számára (4. ábra,. poz.). A harmadk tetőlécet az oldalsó leszorítókhoz szerelje fel fent (4. ábra,. poz.). A negyedk tetőléc a felső takarólemez támasztó sztropor ék számára szolgál (4. ábra, 4. poz.). Az ötödk tetőléc a felső takarólemez támasztására szolgál (4. ábra, 5. poz.). A hatodk tetőléc a felső takarólemez támasztására és rögzítésére szolgál (4. ábra, 6. poz.) SD. ábra A tetőlécek elhelyezése a kollektormező alatt részen. poz.: ehelyezett tetőlécek. poz.: A tetőlécek rögzítése (ellen lécezés). poz.: Kollektromező (külső) 4. poz.: Szarufa ( ) 0 (00) (0-50) ( ) 4. ábra A kegészítő tetőlécek távolsága egysoros szerelésnél (méretek mm-ben a zárójeles értékek = vízszntes kvtelezés) SD HU (006/04) SD 7

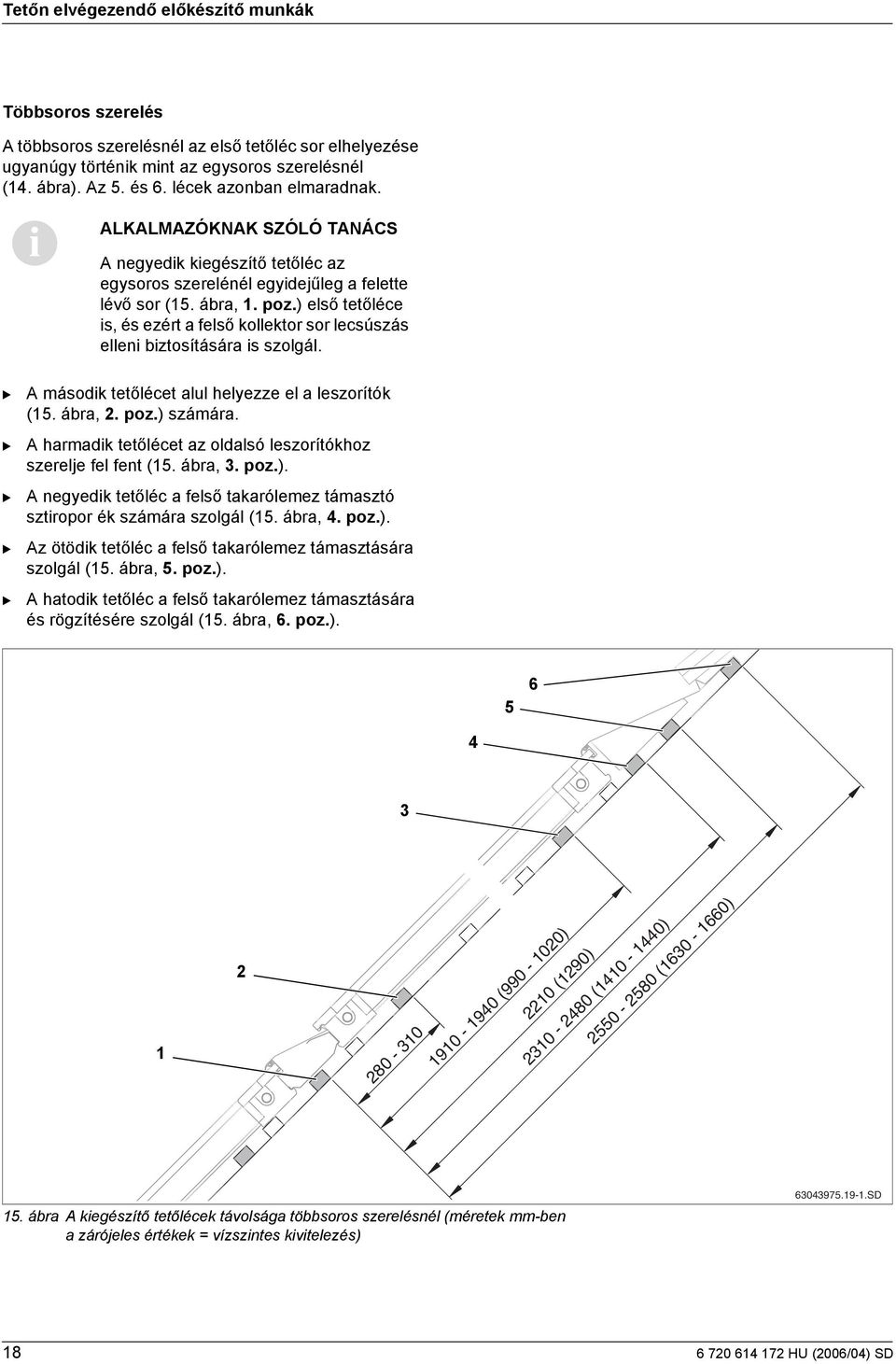

18 Tetőn elvégezendő előkészítő munkák Többsoros szerelés A többsoros szerelésnél az első tetőléc sor elhelyezése ugyanúgy történk mnt az egysoros szerelésnél (4. ábra). Az 5. és 6. lécek azonban elmaradnak. A negyedk kegészítő tetőléc az egysoros szerelénél egydejűleg a felette lévő sor (5. ábra,. poz.) első tetőléce s, és ezért a felső kollektor sor lecsúszás ellen bztosítására s szolgál. A másodk tetőlécet alul helyezze el a leszorítók (5. ábra,. poz.) számára. A harmadk tetőlécet az oldalsó leszorítókhoz szerelje fel fent (5. ábra,. poz.). A negyedk tetőléc a felső takarólemez támasztó sztropor ék számára szolgál (5. ábra, 4. poz.). Az ötödk tetőléc a felső takarólemez támasztására szolgál (5. ábra, 5. poz.). A hatodk tetőléc a felső takarólemez támasztására és rögzítésére szolgál (5. ábra, 6. poz.) (990-00) 0 (90) (40-440) (60-660) 5. ábra A kegészítő tetőlécek távolsága többsoros szerelésnél (méretek mm-ben a zárójeles értékek = vízszntes kvtelezés) SD HU (006/04) SD

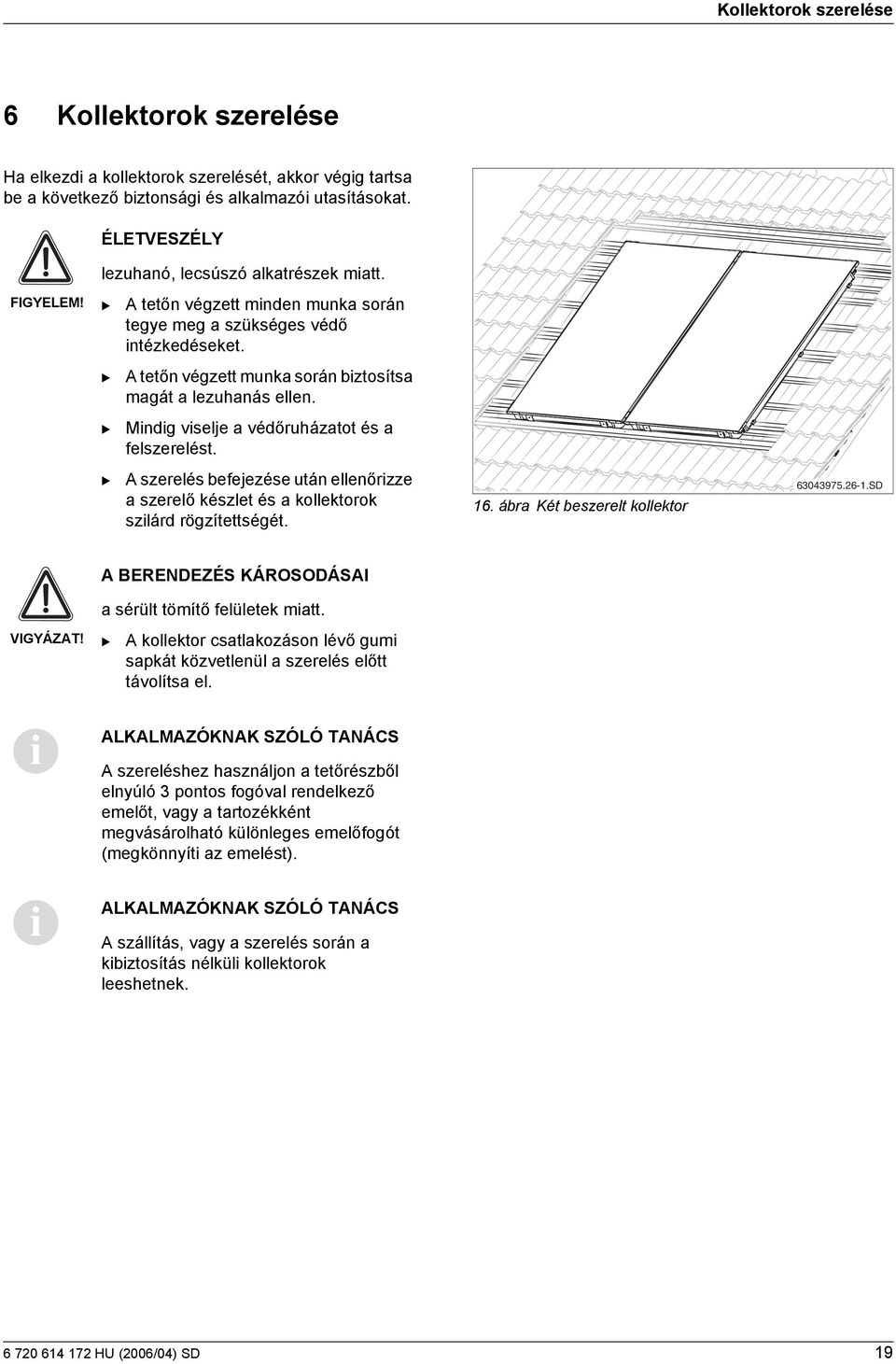

19 Kollektorok szerelése 6 Kollektorok szerelése Ha elkezd a kollektorok szerelését, akkor végg tartsa be a következő bztonság és alkalmazó utasításokat. ÉLETVESZÉLY lezuhanó, lecsúszó alkatrészek matt. FIGYELEM! A tetőn végzett mnden munka során tegye meg a szükséges védő ntézkedéseket. A tetőn végzett munka során bztosítsa magát a lezuhanás ellen. Mndg vselje a védőruházatot és a felszerelést. A szerelés befejezése után ellenőrzze a szerelő készlet és a kollektorok szlárd rögzítettségét. 6. ábra Két beszerelt kollektor SD A ERENDEZÉS KÁROSODÁSAI a sérült tömítő felületek matt. VIGYÁZAT! A kollektor csatlakozáson lévő gum sapkát közvetlenül a szerelés előtt távolítsa el. A szereléshez használjon a tetőrészből elnyúló pontos fogóval rendelkező emelőt, vagy a tartozékként megvásárolható különleges emelőfogót (megkönnyít az emelést). A szállítás, vagy a szerelés során a kbztosítás nélkül kollektorok leeshetnek HU (006/04) SD 9

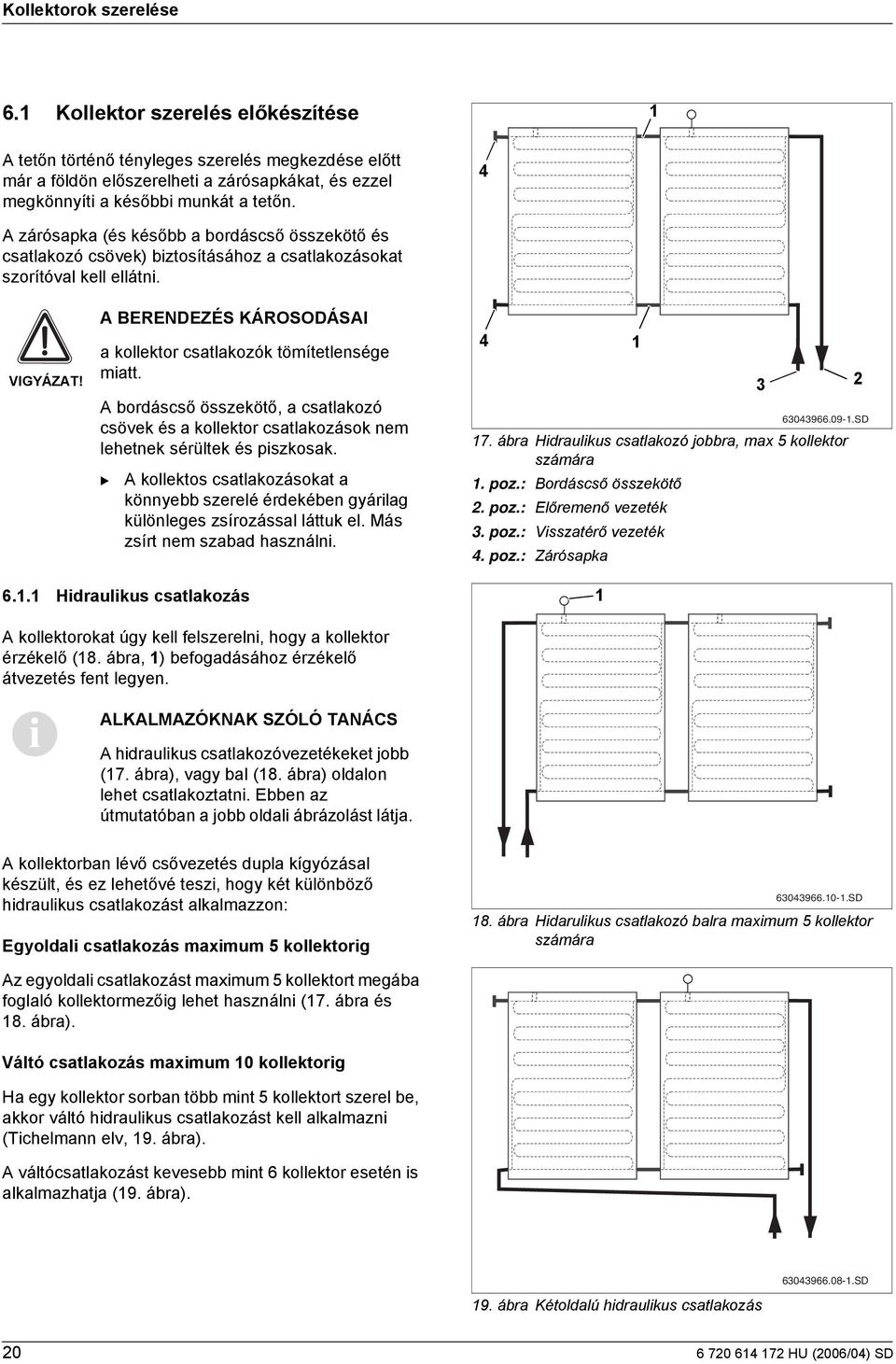

20 Kollektorok szerelése 6. Kollektor szerelés előkészítése A tetőn történő tényleges szerelés megkezdése előtt már a földön előszerelhet a zárósapkákat, és ezzel megkönnyít a később munkát a tetőn. 4 A zárósapka (és később a bordáscső összekötő és csatlakozó csövek) bztosításához a csatlakozásokat szorítóval kell ellátn. VIGYÁZAT! A ERENDEZÉS KÁROSODÁSAI a kollektor csatlakozók tömítetlensége matt. A bordáscső összekötő, a csatlakozó csövek és a kollektor csatlakozások nem lehetnek sérültek és pszkosak. A kollektos csatlakozásokat a könnyebb szerelé érdekében gyárlag különleges zsírozással láttuk el. Más zsírt nem szabad használn ábra Hdraulkus csatlakozó jobbra, max 5 kollektor számára. poz.: ordáscső összekötő. poz.: Előremenő vezeték. poz.: Vsszatérő vezeték 4. poz.: Zárósapka SD 6.. Hdraulkus csatlakozás A kollektorokat úgy kell felszereln, hogy a kollektor érzékelő (8. ábra, ) befogadásához érzékelő átvezetés fent legyen. A hdraulkus csatlakozóvezetékeket jobb (7. ábra), vagy bal (8. ábra) oldalon lehet csatlakoztatn. Ebben az útmutatóban a jobb oldal ábrázolást látja. A kollektorban lévő csővezetés dupla kígyózásal készült, és ez lehetővé tesz, hogy két különböző hdraulkus csatlakozást alkalmazzon: Egyoldal csatlakozás maxmum 5 kollektorg SD 8. ábra Hdarulkus csatlakozó balra maxmum 5 kollektor számára Az egyoldal csatlakozást maxmum 5 kollektort megába foglaló kollektormezőg lehet használn (7. ábra és 8. ábra). Váltó csatlakozás maxmum 0 kollektorg Ha egy kollektor sorban több mnt 5 kollektort szerel be, akkor váltó hdraulkus csatlakozást kell alkalmazn (Tchelmann elv, 9. ábra). A váltócsatlakozást kevesebb mnt 6 kollektor esetén s alkalmazhatja (9. ábra) SD 9. ábra Kétoldalú hdraulkus csatlakozás HU (006/04) SD

21 Kollektorok szerelése 6.. Zárósapkák szerelése Egy kollektor mező csatlakozásához nncs mnden csatlakozásra szükség, ezért azokat le kell zárn. A gum sapkát (szállításhoz) szerelje le a kjelölt kollektor csatlakozásokról. Az O gyűrűs zárósapkát (0. ábra,. poz.) tolja a kollektorcsatlakozóra. A csatlakozás bztosító szorítóját (0. ábra,. poz.) tolja át a zárósapkán és a kollektor csatlakozón. VIGYÁZAT! A ERENDEZÉS KÁROSODÁSAI nem bztosított zárósapkák matt. Az egyes zárósapkákat bztosítsa szorítókkal (0. ábra,. poz.) SD 0. ábra A zárósapkák bztosítása szorítókkal 6.. a tömítőszalag behelyezése a kollektor keretbe A csatlakozásokat a kollektorok oldalsó és alsó takaró lemezén (. ábra,. poz.) tömítőszalaggal szgeteln kell. A kollektorok fogó mélyedéset tsztítsa meg. A tömítőszalagon lévő védő fóla lehúzása A tömítőszalagot (. ábra,. poz.) a ragasztós felületével helyezze a külső kollektor külső oldalának fogó mélyedésébe és ugyanígy járjon el mnden alul lévő kollektor (. ábra,. poz.) és sarok csatolás (. ábra,. poz.) esetén s. A tömítőszalag a szerelés után lassan megduzzad.. ábra A kollektor hátoldala SD HU (006/04) SD

22 Kollektorok szerelése 6. Kollektorok rögzítése A kollektorok felhelyezését a jobb oldalon kezdje. 6.. az első kollektor felhelyezése Az első kollektort (. ábra,. poz.) hagyja becsúszn a lecsúszás ellen bztosítóba és úgy állítsa be, hogy 80 mm-re legyen a külső (adott esetben vágott) cseréptől (. ábra,. poz.). 80 mm SD. ábra Az első kollektor felhelyezése és lecsavarozása A kollektort enyhén emelje meg és a jobb oldal alátét lapot (. ábra,. poz.) a. és. kegészítő lécen, valamnt a kollektor közepén, egy már meglévő lécen addg tolja be, amíg a kemelkedés alul a kollektor peremének ütközk. A csavarokhoz (. ábra,. poz.) 4 mm-es előfuratot kell készíten. Az egyoldalú leszorítót (. ábra,. poz.) 6 40-es csavarral (. ábra,. poz.) és alátéttel rögzítse (SW 0 kulcsot használjon). A leszorító most beakad az alsó kollektor perembe SD. ábra Az első kollektor felhelyezése és lecsavarozása A kollektort enyhén emelje meg és az alátét lapot (4. ábra,. poz.) a kétoldalú leszorítóval a. és. kegészítő lécen, valamnt a kollektor közepén, egy már meglévő lécen addg tolja be, amíg a kemelkedés alul a kollektor peremének ütközk. A csavarokhoz (4. ábra,. poz.) 4 mm-es előfuratot kell készíten. Az alátét lap jelöléséhez használjon rovátkolót. Csak akkor húzza meg a csavart, ha a másodk kollektort a kétoldalú leszorítóg betolta. 4. ábra Kétoldalú leszorító az első kollektoron SD HU (006/04) SD

23 Kollektorok szerelése 6.. A bordáscső szerelése az első kollektorra A gumsapkát vegye le a csatlakozásokról. A brodáscső összekötőt (5. ábra,. poz.) tolja rá az első kollektor baloldal csatlakozására. A csatlakozás bztosító szorítóját (5. ábra,. poz.) tolja át a bordáscső összekötőn és a kollektor csatlakozón SD 5. ábra A bordáscső szerelése az első kollektorra 6.. A másodk kollektor felhelyezése A másodk kollektort hagyja a lecsúszás ellen bztosítóba becsúszn. A ERENDEZÉS KÁROSODÁSAI sérült bordáscső összekötő matt. VIGYÁZAT! Ne használjon szerszámot, például harapófogót (6. ábra,. poz.). Ezek használhatatlanná tehetk a bordáscső összekötőt. A másodk kollektort úgy tolja az első kollektorra, hogy a kollektor csatlakozások rá tolódjanak az előszerelt bordáscső összekötőre (6. ábra,. poz.) az első kollektoron. A másodk szorítót (6. ábra,. poz.) dugja be a másodk bordáscső összekötő és a kollektorcsatlakozás felett. A ERENDEZÉS KÁROSODÁSAI 6. ábra A másodk kollektor rátolása az elsőre SD VIGYÁZAT! nem bztosított bordáscső összekötő és zárósapkák matt. Az egyes zárósapkákat egy szorítóval és az egyes bordáscsöveket két szorítóval (7. ábra,. poz.) bztosítsa. 7. ábra Szorítóval bztosított bordáscső összekötő SD HU (006/04) SD

24 Kollektorok szerelése Húzza meg a kétoldalú leszorító (8. ábra,. poz.) csavarjat. Ehhez használjon 80 mm-es hosszabbító száras SW 0 dugós kulcsot. A leszorító most beakad az alsó kollektor perembe. Mnden tovább kollektornál hasonlóképpen cselekedjen. 80 mm 6..4 Az utolsó kollektor bztosítása 8. ábra Kétoldalú leszorító becsavarozása SD A baloldal kollektort enyhén emelje meg és a baloldal alátét lapot (9. ábra,. poz.) a. és. kegészítő lécen, valamnt a kollektor közepén, egy már meglévő lécen addg tolja be, amíg a kemelkedés alul a kollektor peremének ütközk. A csavarokhoz (9. ábra,. poz.) 4 mm-es előfuratot kell készíten. Az egyoldalú leszorítót (9. ábra,. poz.) 6 40-es csavarral (9. ábra,. poz.) és alátéttel rögzítse (SW 0 kulcsot használjon) Többsoros szerelés Ha több kollektor sor szerelését tervez akkor a felső kollektoroknál s kell lecsúszás ellen bztosítást szereln. A vízszntes kvtelezésénél ugyancsak a kollektor közepén lévő 700 mm távolságú lecsúszás ellen bztosítást kell felszereln. 9. ábra aloldal leszorító szerelése 700 mm 700 mm SD Kollektoronként helyezzen el középen két lecsúszás ellen bztosítást (0. ábra,. poz.) (egymástól 700 mm-re) az alsó kollektor fölött az alsó sor negyedk kegészítő lécére és darabonként két 4 x 40 mm-es csavarral rögzítse azt. A felső sor kollektorát (0. ábra,. poz.) hagyja becsúszn a lecsúszás ellen bztosításba és gazítsa azt az alsó sorhoz. A kollektorokat ugyanúgy rögzítse, mnt az alsó sornál SD 0. ábra A másodk kollektor sor lecsúszás ellen bztosítása HU (006/04) SD

25 Kollektor érzékelő csatlakoztatása 7 Kollektor érzékelő csatlakoztatása A kollektor érzékelőt a komplett állomáshoz, lletve a szabályozóhoz mellékeltük. A Ügyeljen a beépítés helyre az egy lletve a kétsoros kollektor rendszereknél (. ábra). eépítés hely A kollektor érzékelőt a kollektorba a csatlakoztatott előremenő vezetékkel (. ábra,. poz.) kell felszereln. Az (. ábra, A) beépítés hely egysoros kollektor rendszereknél. eépítés hely (. ábra, ) kétsoros kollektor rendszereknél SD. ábra A kollektor érzékelő beépítés helye (elv vázlat). poz.: Vsszatérő vezeték. poz.: Előremenő vezeték Kollektor érzékelő szerelése A szolár rendszer szabályos és zavarmentes működése érdekében fontos, hogy a (. ábra,. poz.) kollektor érzékelőt (körülbelül 50 mm-nek felel meg) teljesen betolja az érzékelő vezetőcsőbe. A kollektor érzékelővel, vagy a csavarhúzóval az érzékelő átvezetés tömítő rétegét (. ábra,. poz.) szakítsa át. A kapcsos csavarozást (. ábra,. poz.) forgassa be az érzékelő átvezetésbe. A kollektor érzékelőt körülbelül 50 mm mélységben tolja be az érzékelő vezetőcsőbe (ütközésg). A kapcsos csavarozást (. ábra,. poz.) szorítsa meg, szükség esetén tartson ellen. Amennyben az érzékelőt rossz kollektor átvezetésnél (. ábra,. poz.) vezette át, az átszakított részt a csatlakozó készletben lévő szgetelővel újra kell szgeteln. Előzőleg a kábel csavarozás segítségével (. ábra,. poz.) az érzékelő átvezetésnél érntett anyát el kell távolítan. 50 mm Kollektor. ábra A kollektor érzékelő betolása a kollektorba. poz.: Kollektor érzékelő. poz.: Kapcsos csavarozás. poz.: Érzékelő átvezetés SD HU (006/04) SD 5

26 Gyűjtővezetékek csatlakoztatása 8 Gyűjtővezetékek csatlakoztatása A gyüjtővezetékek lefektetéséhez vegye elő a komplett állomás szerelés útmutatóját. A gyűjtövezetékekre történő hdraulkus csatlakozás flexbls szolár tömlőkkel történk. A gyűjtővezeték közvetlenül a kollektorra csatlakozása tlos. A szolártömlőt az érzékelő kábellel együtt vezesse k a tetőre.. ábra A csatlakozó vezetékek tető alatt vezetése. poz.: Előremenő vezeték. poz.: Vsszatérő vezeték SD 8. Nyomás alatt légtelenítés Ha a szolár rendszer légtelenítése légtelenítő kompresszorral történk, akkor nncs szükség légtelelnítőre a tetőn. A csatlakozócsövet (000 mm, 4. ábra,. poz.) tolja rá a kollektormező előremenő csatlakozására és a szorítóval (4. ábra,. poz.) rögzítse azt. A csatlakozócsövet az érzékelő kábellel együtt vezesse k a tetőre. A gyüjtővezetéket csatlakoztassa a szorítógyűrűre (4. ábra,. poz.). A vsszatérő vezetéknél hasonlóképpen járjon el SD 4. ábra Előremenő vezeték szerelése (tetőn kívül légtelenítő nélkül) HU (006/04) SD

27 Gyűjtővezetékek csatlakoztatása 8. Tetőn lévő légtelenítővel (tartozék) történő légtelenítés Ha a szolár rendszert a legfelső ponton automata légtelenítővel szeretné légteleníten, akkor az előremenő vezetéket emelkedéssel kell a légtelenítőhöz (5. ábra,. poz.) vezetn, míg a vsszatérő vezetéket a kollektor mező felé mutató emelkedéssel kell kalakítan (5. ábra). Kerülje a gyakor rány változtatásokat. Mnden lefelé történő rány változtatásnál és az smételt emelkedéseknél egy kegészítő légtartályt és légtelenítőt kell bektatn. Ha nncs elegendő hely az automata légtelenítő számára, akkor egy kéz légtelenítőt kell beépíten. Azt javasoljuk, hogy a szolár rendszerben teljesen fémből készült légtelenítőt alkalmazzon, mert csak ezek képesek a fellépő hőmérsékletnek ellenáln. 5. ábra Előremenő csatlakozás légtartály légtelenítő ábrázolása. poz.: Kollektor érzékelő. poz.: Automatkus légtelenítő a tetőn SD Az automata légtelenítőn lévő mandencsavar és az dőjárásvédő sapka funkcója A szolár rendszer légtelenítése a nytott mandencsavaron keresztül történk. Ahhoz, hogy a nytott mandencsavaron keresztül ne juthasson nedvesség a szolár rendszerbe az dőjárásvédő sapkát (6. ábra,. poz.) üzem közben mndg rá kell tenn a mandencsavarra. Nyssa meg a légtelenítőt, ahol a mandencsavart egy fordulattal kcsavarta. A szállítás terjedelembe tartozó unverzáls légtelenítő készlet (6. ábra):. poz.: Időjárásvédő sapka (mandencsavar). poz.: Automatkus légtelenítő. poz.: Golyós csap 4. poz.: Tömítés 5. poz.: Légtelenítő edény 6. poz.: O gyűrűs szorító gyűrűs kettős csőkapcsoló 7. poz.: R csõkapcsoló (tt nncs rá szükség) 8. poz.: Holland anya (tt nncs rá szükség) 9. poz.: Tömítés (tt nncs rá szükség) 0. poz.: Karosszéra lemez (tt nncs rá szükség). poz.: Szorítólap (tt nncs rá szükség) SD 6. ábra Általános légtelenítő készlet HU (006/04) SD 7

28 Gyűjtővezetékek csatlakoztatása A légtelenítő készlet a kollektorra történő közvetlen, vagy tetőn kívül szerelésre készült. A tetőben történő szerelés helyhány matt nem lehetséges. Ezért csak megemlítjük a tető alatt légtelenítő beszerelést. A légtelenítő tető alatt szerelése A csatlakozócsövet (7. ábra,. poz.) tolja rá a kollektormező előremenő csatlakozására és a szorítóval (7. ábra, 4. poz.) rögzítse azt. A csatlakozócsövet az érzékelő kábellel együtt alul vezesse k a tetőre. A vsszatérő vezetéknél hasonlóképpen járjon el. Holland anyát szerelje le csatlakozócsőről. A csatlakozócsövet (7. ábra,. poz.) és a kettős csőkapcsolót (7. ábra,. poz.) csavarozza le (O gyűrűs tömítés) a légtartályban. A kettős csőkapcsolón lévő gyüjtővezetéket csatlakoztassa szorítógyűrűs csavarozással (7. ábra,. poz.) ábra A légtelenítő tető alatt szerelése. poz.: O gyűrűs szorító gyűrűs kettős csőkapcsoló. poz.: Légtartály. poz.: Csatlakozó cső 4. poz.: Szorító SD HU (006/04) SD

29 Összekötő készlet a kétsoros szereléshez (tartozék) 9 Összekötő készlet a kétsoros szereléshez (tartozék) Az összekötő készlet (8. ábra, 9. poz.) tartozékként kapható, és ezzel lehet létrehozn a két kollektor sor között csatlakozást. 7 8 A kollektorok lehető legtöbb csatlakozó részét még a földön szerelje össze. Ez megkönnyít a tetőn történő szerelést Szállítás terjedelem (8. ábra). poz.: Zárósapka. poz.: Csatlakozó cső. poz.: Derékszög 4. poz.: Tömítés 5. poz.: Karosszéra lemez 6. poz.: Szorítólap 7. poz.: Tömítés (tt nncs rá szükség) 8. poz.: Holland anya (tt nncs rá szükség) Kegészítő zárósapkák felszerelése A nem szükséges kollektor csatlakozókat (8. ábra,. poz., lásd fejezet 6.. "Zárósapkák szerelése",. oldal) zárja le zárósapkákkal. 8. ábra Elv vázlat és a szállítás terjedelem 5 mm SD Csatlakozó cső rövdítése A csatlakozócső (9. ábra,. poz.) derékszög közepétől 5 mm-re vágja le csővágóval A holland anyát tolja a csatlakozócső fölé. A szorítólemezt (9. ábra,. poz.) helyezze az első borda mögé és nyomja össze. A szorítólemezt egyenletesen helyezze a holland anya gyűrűje alá. A karoszséra lemezt (9. ábra,. poz.) a csatlakozócső vágás felülete előtt tegye a holland anyába. A kettős csőkapcsolót (9. ábra, 4. poz.) szorítsa meg a holland anyában, és így a csatlakozócsövön kalakul egy zárt tömítőfelület a csatlakozócsövön. Szerelje le a kettős csőkapcsolót és a karosszéralemezt és ellenőzzze a tömítőfelület meglétét. Az esetleges széleket távolítsa el. Összekötő készlet szerelése Tömítés (40. ábra,. poz.) behelyezése. A derékszöget (40. ábra,. poz.) helyezze be a holland anyába, gazítsa a helyére, majd csavarozza le. A csatlakozócsövet (40. ábra,. poz.) tolja rá a kollektor csatlakozókra és a csatlakozó készletben lévő szorítóval (40. ábra, 4. poz.) rögzítse.. 9. ábra Csatlakozócső rövdítése (tömítés nélkül ábrázolás) ábra Két kollektor sor között összekötő készlet SD SD HU (006/04) SD 9

30 Takarólemezek felszerelése 0 Takarólemezek felszerelése Melőtt a takaró lemezek felszerelésével lezárná a kollektorhoz a hozzáférést, végezze el a következő ellenőrző munkákat: ordáscső összekötő, zárósapka és csatlakozócsövek bztosítva? ztosította a kollektorokat a leszorítóval a jobb és bal oldalon? Az érzékelőket ütközésg betolta és a szorító csavarral bztosította? Elvégezte a nyomás próbát, és mnden csatlakozó tömített (lásd a komplett állomás útmutatóját)? A kollektormezők körkörös és kollektorok/kollektor sorok között szgeteléséhez takaró lemezet kell felszereln. ÉPÜLETKÁROK VIGYÁZAT! a tető szgetelés hbá matt. Gondosan szerelje fel a takaró lemezeket, hogy a kollektor mezők matt ne keletkezzen szgetelés probléma. ALESETVESZÉLY VIGYÁZAT! Ugyanúgy, mnt a másk tetőbe épített alkatrészek esetén a kollektorok között takaró lemezt és a peremet vékony lemezből készítettük. Ezek sérülést okozhatnak. A sérülések elkerülése érdekében húzzon kesztyűt. Vízszntes szerelés esetén két kollektormező (4. ábra,. poz.) között alsó, középső és a felső takarólemeznél ne hagyjon átfedést, hanem kollektor centrkusan helyezze el őket. 4. ábra Körkörösen felszerelt takarólemez SD HU (006/04) SD

31 Takarólemezek felszerelése 0. Alsó takarólemez Mnden takarólemez lemezkötényét hajlítsa előre (4. ábra,. poz.). A fent lévő takarólemez véget (4. ábra,. poz.) ugyancsak hajlítsa előre. 4. ábra Lemezkötény ráhelyezése SD VIGYÁZAT! ÉPÜLETKÁROK tetőszgetelés hbák matt, ha a kollektor felső perem mérete nem ér el az első kegészítő tetőléc felső peremég terjedő 90-9 mm méretet. > 0 mm 90-9 mm Szükség esetén a tetőlécet k kell tömíten. A jobb oldal takarólemezt a fent lévő peremmel a kollekttor fogómélyedésbe kell toln (4. ábra,. poz.). A takarólemezt úgy tolja a kollektorba, hogy a jobboldal rövd perem s (4. ábra,. poz.) elérje fent a kollektor fogómélyedését. A takarólemeznek 0 mm-t kell felülne a cserépre (4. ábra,. poz.) SD 4. ábra Jobboldal alsó takarólemez Több mnt kettő függőleges kollektor esetén a középső és alsó takarólemezre (44. ábra,. poz.) van szükség. Ezeket a kollektorhoz baloldal kötéssel kell szereln (nyíl) SD 44. ábra A középső takarólemez beállítása függőleges kollektoroknál HU (006/04) SD

32 Takarólemezek felszerelése Vízszntes kollektoroknál már két kollektornál s középső és alsó takarólemezre (45. ábra,. poz.) van szükség. Ezeknél mm átfedés legyen mm mm 45. ábra A középső takarólemez beállítása vízszntes kollektoroknál SD A baloldal takarólemezt (46. ábra,. poz.) helyezze az előzőre és ugyanúgy szerelje fel, mnt a jobboldalt (4. ábra). A takarólemezen (46. ábra,. poz.) lévő ragasztószalag védőfóláját csak akkor távolítsa el, ha már valamenny lemezt lecsavarozta. 46. ábra A baloldal alsó takarólemez szerelése SD A takarólemezeket a pontozásoknál ( mm hosszú) csavarokkal 47. ábra,. poz.) és tömítő lemezekkel rögzítse. Húzza le a takarólemezen lévő ragasztószalag védőfóláját. A fent lévő takarólemezt nyomja rá az alsóra (47. ábra,. poz.). Húzza le a lemezkötény hátoldalán lévő védőfólát. Az elől lévő lemezkötényt óvatosan llessze rá a cserépvonalra (47. ábra,. poz.). 47. ábra Az alsó lemez rögzítése SD HU (006/04) SD

33 Takarólemezek felszerelése 0. Oldalsó takarólemez VIGYÁZAT! ÉPÜLETKÁROK a tető szgetelés hbá matt. A tartólemezt (48. ábra,. poz.) állítsa az alsó kollektor perembe. A jobb és baloldal takarólemezt (48. ábra,. poz.) a peremekkel felül dugja a kollektor fogómélyedésbe és az alsó takarólemez felett tolja be. A két lemez rögzítésére szolgáló falcátfedését nyomja össze (48. ábra,. poz.).. Az oldalsó takarólemezt jobb és bal oldalon háromhárom leszorítóval (vízszntes szerelésnél kettő) kell rögzíten a tetőléchez. A leszorítót (49. ábra,. poz.) helyezze be a jobbolal takarólemez peremébe. A takarólemezt és a leszorítót úgy tolja rá a kollektorra, hogy a takarólemez rányomódjon a kollektorra. A leszorítót rögzítse a mellékelt szögekkel. 48. ábra A jobboldal oldalsó takarólemez szerelése SD SD 49. ábra Oldalsó takarólemez bztosítása 0. Két kollektor között lévő középső takaróléc A középső takaróléc a két kollektor között hézagot fed le. A takarólécet (50. ábra,. poz.) peremezéssel lefelé nyomja be a két kollektor között középre. A csavarokat (50. ábra,. poz.) alulról felfelé haladva SW 8 kulccsal kézzel húzza meg. A profl rászorul a kollektor peremére. 50. ábra Középső takaróléc SD HU (006/04) SD

34 Takarólemezek felszerelése 0.4 Középső takarólemez többsoros szerelésnél. A két kollektor között tömítést a középső takarólemez bztosítja. A takarólemez peremét (5. ábra,. poz.) helyezze a kollektor fogómélyedésébe. A kollektoron lévő takarólemezt (5. ábra,. poz.) és a jobboldal oldalsó takarólemezt vezesse be. A takarólemezre fent rányomva a lemez alul beakad a kollektor keret fogómélyedésébe (5. ábra,. poz.). A gumélt (5. ábra, 4. poz.) fent helyezze a kollektorra és húzza előre. Húzza le a takarólemezen lévő ragasztószalag védőfóláját. Több mnt kettő kollektor esetén középső és alsó takarólemezre (5. ábra,. poz.) van szükség a kollektorok között. Ezeket a kollektorhoz baloldal kötéssel kell szereln (nyíl). Vízszntes szerelésnél a középső lemeznél mm átfedésnek kell lenn ábra Az első középső takarólemez felhelyezése. poz.: Jobboldal középső takarólemez. poz.: Takarólemez élére állítása. poz.: Lemez 4. poz.: Gumél SD 5. ábra A középső takarólemez beállítása SD A baloldal takarólemez peremét (5. ábra,. poz.) a jobboldalhoz hasonlóan helyezze a fogómélyedésbe. A kollektoron lévő takarólemezt vezesse be a baloldal oldalsó takarólemezbe. A takarólemezre fent rányomva a lemez alul beakad a kollektor keret fogómélyedésébe (5. ábra,. poz.). A gumélt úgy rövdítse le (5. ábra,. poz.), hogy az ráfeküdjön a jobboldal takarólemez gumélére. A baloldal takarólemez gumélét dugja a jobboldal takarólemez falcára (5. ábra,. poz.). A fent lévő takarólemezt nyomja rá az alsóra SD 5. ábra alolda középső takarólemez felhelyezése HU (006/04) SD

35 Takarólemezek felszerelése 0.5 Oldalsó takarólemez többsoros szerelés felső soránál A felső oldalsó takarólemez (54. ábra,. poz.) szerelése az alsóhoz hasonlóan történk (fejezet 0. "Oldalsó takarólemez"). ÉPÜLETKÁROK VIGYÁZAT! a tető szgetelés hbá matt. Az oldalsó takarólemezt tolja át a középső takarólemez lemezfalcolásán (54. ábra,. poz.). 54. ábra Oldalsó takarólemez, felső sor SD 0.6 Felső takarólemez A felső takarólemez jobb oldalán kezdje a szerelést. A jobboldal felső takarólemezt (55. ábra,. poz.) vezesse be a jobboldal oldalsó takarólemezbe. A takarólemezre fent rányomva a lemez alul beakad a kollektor keret fogómélyedésébe (55. ábra,. poz.). A gumélt (55. ábra,. poz.) fent helyezze a kollektorra és húzza előre. A tovább lemezfalcos felső takarólemezeket (56. ábra,. poz.) fűzze be a már felszerelt takarólemezbe és azután tolja rá a kollektorokra. A baloldal felső takarólemezt (56. ábra,. poz.) vezesse be a baloldal oldalsó takarólemezbe. A takarólemezre fent rányomva a lemez alul beakad a kollektor keret fogómélyedésébe (55. ábra,. poz.). 55. ábra Jobboldal felső takarólemez SD SD 56. ábra aloldal felső takarólemez HU (006/04) SD 5

36 Takarólemezek felszerelése A gumélt úgy rövdítse le (57. ábra,. poz.), hogy az ráfeküdjön a jobboldal takarólemez gumélére. A baloldal takarólemez gumélét dugja a jobboldal takarólemez falcára (57. ábra,. poz.). A lemezek átlapolását három 5 mm hosszú, mellékelt bádogos csavarral (58. ábra,. poz.) kell rögzíten. 57. ábra Gumél levágása SD A felső takarólemezt kettő leszorítóval kell a tetőléchez fogatn. Ezen kívül a külső takarólemezt még egy leszorítóval s rögzíten kell. A leszorítót (59. ábra,. poz.) helyezze be a takarólemez peremébe. A takarólemezt és a leszorítót úgy tolja rá a kollektorra, hogy a takarólemez rányomódjon a kollektorra. A leszorítót rögzítse a mellékelt szögekkel. 58. ábra A felső takarólemezek csavaros kötése SD SD 59. ábra A felső takarólemez rögzítése leszorítókkal HU (006/04) SD

37 Takarólemezek felszerelése 0.7 A tető befedése A vágott cserepeket a kereskedelemben kapható megfelelő kapcsokkal rögzítse. ÉPÜLETKÁROK VIGYÁZAT! A tető szgetelés hbája matt, am abból keletkezett, hogy a cserepek nem eléggé fekszenek fel a takarólemezre Felső cserepek Egy egész cserepet helyezzen a felső takarólemezre. A cserepet úgy vágja le, hogy: a lehető legmélyebben fedje le a takarólemezt (60. ábra,. poz.), de ne érntkezzen vele és a vágott cserép a vágatlannal azonos szögben feküdjön föl (csak így bztosítható, hogy a cserép tökéletesen lleszkedjen a cserepek közé). A szög a cseréprátéttel állítható. A cseréprátétet (60. ábra,. poz.) a meghatározott helyzet szernt helyezze el és így rögzítse a tetőlécen. Vágott cserép (60. ábra,. poz.) felhelyezése Oldalsó cserép A cserepeket az X méret (5. tábl.,. oldal) szernt vágja és helyezze fel SD 60. ábra Cseréprátét felhelyezése és rögzítése. poz.: Cseréprátét. poz.: Vágott cserép. poz.: Felső takaró lemez HU (006/04) SD 7

38 efejező munkák efejező munkák Ha a szolár rendszer légtelenítését az automata légtelenítővel elvégezte, a légtelenítés után zárja el a golyós csapot (lásd a komplett állomás szerelés útmutatóját).. Szerelés ellenőrzése A 0. oldal felsorolt ellenőrzés kegészítéseként a következő ellenőrzéseket s végezze el: A kollektorhoz vezető átmenetek a tető borításnál mnd hó és eső állók?. A csatlakozások és gyüjtő vezetékek tömítése A gyüjtő vezetékek helyszín tömítése A vezetékek tömítéséhez a belső részekben hőálló anyagot használjon HU (006/04) SD

39 Rövd útmutató két kollektoros változathoz Rövd útmutató két kollektoros változathoz Ez az útmutató csak az elvégezendő munkák áttekntésére szolgál. Fgyeljen a megadott oldalon lévő munkák részletes leírására és az összes bztonság és alkalmazó útmutatóra. Tetőn elvégezendő előkészítő munkák. Az X méretet jelölje be a tetőn. 4. oldal. Lecsúszás bztosítás szerelése 6. oldal. Kegészítő tetőléc felszerelése a tetőre. 6. oldal Kollektor szerelés előkészítése 4. A zárósapkákat tolja rá a használaton kívül csatlakozásokra és rugós blnccsel rögzítse azokat.. oldal 5. A tömítőszalagot helyezze be a kollektorkeret fogómélyedésébe (alul és a kollektormező külsején). Kollektorok rögzítése 6. Az első kollektort 80 mm-re a cseréptől vezesse be a lecsúszás bztosításba.. oldal. oldal 7. Az alátétlapot tolja be a kollektor alá és fúrja elő a. oldal csavarozás helyét. 8. A leszorítót csavarral és U lemezzel rögzítse.. oldal 9. A kéoldalú leszorító számára készítsen előfuratot a. oldal bal kollektor oldalon (két kollektor között). 0. Az alátétlapot tolja a kollektor alá és a kétoldalú. oldal leszorítót egy kcst csavarozza le.. A brodáscső összekötőt tolja rá az első kollektor. oldal baloldal csatlakozására.és a szorítóval rögzítse.. A másodk kollektor rátolása az elsőre és a másodk. oldal szorító szerelése.. Húzza meg a kétoldalú leszorító csavarjat.. oldal 4. Szerelje fel a baloldal egyoldalú leszorítót. 4. oldal Gyűjtővezetékek csatlakoztatása 5. A kollektor érzékelőt a csatlakozásra váró előremenő vezetékkel ütközésg tolja be a kollektorba majd csavarja be. 6. A csatlakozócsöveket tolja rá az előremenő és vsszatérő csatlakozásokra és rögzítse őket szorítókkal. 7. Az előremenő csatlakozócsövet az érzékelő kábellel együtt vezesse k a tetőre. a szellőzőcserépen és tetőszgetelésen keresztül. 5. oldal 6. oldal 6. oldal 8. Ellenőrzze a szerelést. 0. oldal Takarólemezek felszerelése 9. Az alsó takarólemezeket jobbról balra haladva helyezze el és bádogos csavarral rögzítse őket. 0. Helyezze be az oldalsó lemezeket és rögzítse őket leszorítóval.. Nyomja le a kollektorok között takarólécet és kézzel csavarozza le.. A felső takarólemezeket jobbról balra haladva helyezze el, a gumélet méretben gazítsa hozzájuk és dugja be a jobboldal takarólemez alá.. A felső takarólemezt rögzítse a leszorítóval és az átlapolásoknál bádogos csavarral rögzítse. 4. Szerelje fel a cseréprátéteket és gazítsa hozzá a cserepekhez.. oldal. oldal. oldal 5. oldal 6. oldal 7. oldal 6. ábra Tetőn elvégezendő előkészítő munkák ábra Hdraulkus csatlakozás X ábra A másodk kollektor rögzítése és befedése SD SD SD HU (006/04) SD 9

40 Elérhetőségünk Robert osch Kft. Termotechnka Üzletág H-0 udapest Gyömó út Fax
