Szerelési utasítás. Síkkollektorok FKB-1/FKC-1. Szerelése lapostetőn és homlokzaton (2009/10) HU

Átírás

1 SD Szerelési utasítás Síkkollektorok FK-/FKC- Szerelése lapostetőn és homlokzaton (009/0) HU

2 HU Általános tudnivalók Műszaki adatok iztonsági előírások Rendeltetésszerű használat Az utasítások felépítése Tartsa be ezeket a biztonsági utasításokat A szerelés előtt Általános tudnivalók Az építőelemek leírása Kiegészítésként szükséges segédanyagok Szállítás és raktározás Műszaki dokumentáció A kollektorok állásszögének meghatározása A helyigény meghatározása A lapostető- és a homlokzati állványok szerelése A kollektor támaszok közötti távolságok a lábak kivitelező általi leerősítésekor A kollektor támaszok közötti távolságok nehezék-kád esetén (kiegészítő tartozék) A lapostető állvány stabilizálása A homlokzati állvány szerelése A profilsínek szerelése A kollektorok szerelése A kollektorok szerelésének előkészítése A kollektorok rögzítése A kollektor érzékelő csatlakoztatása A gyűjtő vezetékek csatlakoztatása Az előremenő vezeték tartó szerelése Légtelenítés nyomó feltöltéssel Légtelenítés a légtelenítővel (kiegészítő tartozék) Két sor összekötése efejező munkálatok A rendszer ellenőrzése A csatlakozó- és gyűjtő vezetékek szigetelése Rövid utasítás a lábak leerősítéséhez és a nyomás alatti feltötéshez (009/0)

3 HU Általános tudnivalók 3 Általános tudnivalók Ez a fejezet leírja, hogy Önnek a szereléskor milyen műszaki szabályokat kell figyelembe vennie. A rendszer szerelésekor és üzemeltetésekor az adott országban érvényes szabványok és irányelvek betartandók! Tetőn végzett szerelési munkák DIN 8338, VO, C rész : Tetőfedési és tető tömítési munkák. DIN 8339, VO, C rész: ádogos munkák. DIN 845, VO, C rész: Állványozó munkák. Németország Termikus szolár rendszerek csatlakoztatása EN 976: Termikus szolár rendszerek és építőelemei (előregyártott rendszerek). ENV 977: Termikus szolár rendszerek és építőelemei (vevőspecifikusan gyártott rendszerek). DIN 988: Műszaki szabályok az ivóvíz szereléshez (TRWI). Melegvíz termelők szerelése és szerelvényei DIN 4753,. rész: Vízmelegítők, melegvíz termelő rendszerek ivó- és ipari vízre, követelmények, jelölések, szerelvények és ellenőrzés. DIN 8380, VO: Fűtő- és használati melegvíz termelő berendezések. DIN 838, VO: Gáz-, víz és szennyvíz szerelési munkák. DIN 84, VO: Hőszigetelő munkák hőtechnikai rendszereken. AV WasV: Általános feltételeken kívüli rendelkezések a vízellátásban. DVGW W 55: Vízmelegítő- és vezeték rendszerek, műszaki intézkedések a baktériumok elszaporodásának megakadályozására.. tábl. Műszaki szabályok a termikus szolár rendszerek szerelésére Németországban (kiválasztás) VO: Építőipari szolgáltatási rendszer, C rész: Általános építőipari szerződés rendszer (ATV). Építőipari szolgáltatások kiírási feltételei a magasépítésben, a lakásépítés különleges figyelembe vételével. Villámvédelem Amennyiben a szolár készülék túlnyúlik a tető gerincén, vagy az épület magassága (szerelési magasság) meghaladja a 0 métert és nem áll rendelkezésre villámvédelmi rendszer, egy elektrotechnikai szakcéggel a tetőn lévő elektromos vezetékeket minimum 6 mm -es földelő vezetékkel kell összeköttetni és ezt a feszültség kiegyenlítőhöz kell csatlakoztatni. Ha az épület magassága (szerelési magasság) kevesebb, mint 0 méter, nem szükséges külön villámvédelem. Ha van villámvédelmi rendszer, a szolár készülék és a villámvédelmi rendszer közötti csatlakozásokat ellenőriztesse egy elektrotechnikus szakemberrel. ÚJRAFELHASZNÁLÁS Az élettartam lejárta után a kollektorok a gyártónak visszaadhatók. Az alapanyagok a legkörnyezetkímélőbb eljárással kerülnek újrafelhasználásra (009/0)

4 4 Műszaki adatok HU Műszaki adatok FK- / FKC- Engedély 0036 DIN Hosszúság Szélesség Magasság Kollektorok közötti távolság. tábl. Műszaki adatok.070 mm.45 mm 90 mm 5 mm Abszorber térfogat, függőleges típus V f 0,86 l Abszorber térfogat, vízszintes típus V f,5 l Külső felület (bruttó felület) A G,37 m² Abszorber felület (nettó felület),3 m² Nettó tömeg, függőleges típus m 4 kg Nettó tömeg, vízszintes típus m 4 kg A kollektor engedélyezett üzemi nyomása p max 6 bar (009/0)

5 HU iztonsági előírások 5 3 iztonsági előírások Ez a fejezet a szerelési utasítás tudnivalóinak felépítését mutatja be és általános biztonsági tudnivalókat határoz meg egy biztonságos és zavarmentes üzem biztosítása érdekében. A szereléssel kapcsolatos biztonsági és használati tudnivalók a szerelési utasításban a megfelelő szerelési lépésnél találhatók. Gondosan olvassa át a biztonsági tudnivalókat, mielőtt a munkálatokat megkezdi. A biztonsági utasítások figyelmen kívül hagyása súlyos személyi sérülésekhez halálesethez is vezethet, továbbá anyagi és környezeti károkat okozhat. Ehhez az utasításhoz Ez a szerelési utasítás fontos információkat tartalmaz a lapostető- és a homlokzati álvány továbbá a hidraulikus csatlakozások biztonságos és szakszerű szereléséhez. Ebben a szerelési utasításban a kollektorok függőleges szerelését mutatjuk be. Ha a vízszintes szerelés eltér a függőlegestől, akkor arra megfelelő utalás történik. A teljes műszaki dokumentációra megőrzési kötelezettség érvényes. Ön ezeket a gyártónál megtekintheti. A lapostető állvány alkalmazási feltételei A szerelő készletet csak kielégítő teherbírású tetőkre szerelje fel. A szerelő készlet maximum,0 kn/m² hóterhelésre és maximum 0 m szerelési magasságra alkalmas. Amegfelelő kiegészítőkkel történő bővítéssel a szerelő készlet maximum 3,8 kn/m² hóterhelésig és maximum 00 m szerelési magasságig alkalmazható. A lapostető állványt nem szabad más, a tetőn lévő elemek rögzítésére használni. Annak szerkezete kizárólag a napkollektorok biztonságos rögzítésére alkalmas. A homlokzati állvány alkalmazási feltételei A homlokzati állványokat csak teherhordó falakra szerelje fel. Szükség esetén vonjon be egy statikust. A homlokzati állványt csak 0 m szerelési magasságig és max.,0 kn/m² hóterhelésig szabad felszerelni. 3. Az utasítások felépítése Az utasítások két fokozata különböztethető meg és figyelemfelhívó szavakkal jelöltek: Az ebben a szerelési utasításban leírt tevékenységek a gáz-/vízszerelő szakmában megszerzett képesítést feltételeznek. Csak akkor végezze önállóan ezeket a szerelési lépéseket, ha ezeknek az ismereteknek a birtokában van. Adja át ügyfelének ezt a szerelési utasítást. Magyarázza el a tulajdonosnak a készülék működését és kezelését. 3. Rendeltetésszerű használat Az elemeket csak kielégítő teherbírású tetőkre szerelje fel. Vegye figyelembe a kiegészítő tetőterhelést lapostető állványonként a hozzá tartozó kollektorral. Adott esetben vonjon be egy statikust. FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY Ez egy a termékből kiinduló lehetséges veszélyt jelöl, amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. SÉRÜLÉSVESZÉLY/ RENDSZERKÁROK/ ÉPÜLETKÁROK Egy potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérüléshez vagy anyagi károkhoz vezethet. A felállítás kizárólag lapostetőn vagy alacsony dőlésszögű tetőn ( 5 ) megengedhető. További szimbólumok a használati tudnivalók jelölésére: Amikor fennáll annak veszélye, hogy a kollektorok mögött (a gerincnél) nagyobb hómennyiség gyűlik össze, akkor azt egy megfelelő felfogó ráccsal meg kell akadályozni. A kis dőlésszögű tetők esetén a tetőn való rögzítést a kivitelezőnek kell elvégeznie (009/0)

6 6 iztonsági előírások HU A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. 3.3 Tartsa be ezeket a biztonsági utasításokat ÉLETVESZÉLY FIGYELEM! a lezuhanás és a leeső elemek miatt. Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál. Minden tetőn végzett munkánál biztosítsa magát leesés ellen. Mindig a saját védőruháját ill. felszerelését viselje. A szerelés befejezése után ellenőrizze a szerelő készlet és a kollektorok biztonságos rögzítését. SÉRÜLÉSVESZÉLY VIGYÁZAT! Ha a szerkezeten változtatásokat hajt végre, akkor az sérüléshez és működési zavarhoz vezethet. Ne hajtson végre változtatásokat a szerkezeten. SÉRÜLÉSVESZÉLY VIGYÁZAT! Ha a kollektorok és a szerelési anyagok hosszabb ideig napsugárzásnak vannak kitéve, akkor ezeken az elemeken égési sérülés veszélye áll fenn. Mindig a saját védőruháját ill. felszerelését viselje. A szerelés ideje alatt takarja le a kollektort (pl. egy kiegészítő tartozékként kapható fedőpaplannal) és a szerelési anyagokat a napsugárzás miatti magas hőmérséklettől történő védelem érdekében (009/0)

7 HU A szerelés előtt 7 4 A szerelés előtt 4. Általános tudnivalók Mivel a tetőn végzett munkákkal és azok veszélyeivel kapcsolatban a tetőfedők rendelkeznek tapasztalatokkal, javasoljuk a velük történő együttműködést. A szerelés előtt informálódjon a kivitelezés feltételeiről és a helyi előírásokról. Ellenőrizze a szállítmány teljességét és sértetlenségét. a tető szerkezetének kielégítő teherbíró képességét és az esetleges sérüléseket (pl. tömítetlen helyek). az épület magasságát és határozza meg a lapostető állványok rögzítésének módját (lásd az 5.3 "A lapostető állvány stabilizálása" fejezetet, a. oldalon). a napkollektorok optimális elrendezését. Vegye figyelembe a benapozást (állásszög, déli tájolás). Kerülje a magas fák vagy ehhez hasonló elemek által okozott árnyékolást és illessze hozzá a kollektor felületet az épület alakjához (pl. a homlokzat az ajtókkal, ablakokkal, stb.). a felállítási felületek biztonságát. Távolítsa el a kavicsot és a hasonló anyagokat SD. ábra Egy kollektorpár teljes nézeti képe, lapostetőn történő szereléskor Csak a gyártó által alkalmazott eredeti alkatrészeket használja és a hibás részeket haladéktalanul cserélje ki. A nehezen végezhető tető javítási munkákat, különösen a bitumen rétegen a tömítési munkákat egy tetőfedővel végeztesse el SD. ábra Egy kollektorpár teljes nézeti képe, homlokzaton történő szereléskor (009/0)

8 8 A szerelés előtt HU 4. Az építőelemek leírása 4.. Szerelő készletek a kollektorokhoz A szerelő készletek a kollektorok felvételére és rögzítésére szolgálnak ábra Szerelő készlet kollektorhoz alap szerelő készlet, bővítő készlet SD Alap szerelő készlet, kollektor felületenként és az első kollektorhoz (3. ábra): ővítő készlet, a további kollektoronként (3. ábra): Profilsín Profilsín 3 M8 0 csavar 6 Összekötő menetes betéttel 5 Egyoldalas kollektor feszítő 4 3 M8 0 csavar 3 6 M8 csavar 4 4 Kétoldalas kollektor feszítő 7 Kollektor támasz 6 M8 csavar 8 Lecsúszás elleni védelem 7 Kollektor támasz 8 Lecsúszás elleni védelem A lapostető állvány alkalmazása szerint kiegészítő támaszok és kiegészítő profilsínek szükségesek, ezekre amegfelelő fejezetekben utalás történik (009/0)

9 HU A szerelés előtt Hidraulikus összekötés A hidraulikus csatlakoztatáshoz szükség van egy csatlakozó készletre és egy kollektorok közötti összekötő készletre SD 4. ábra Csatlakozó készlet és összekötő készlet (az ábrázolás függőleges kollektorral történik) Csatlakozó készlet, kollektor felületenként (4. ábra) Rugós szorító bilincs ( tartalékként) 5 8 Vakdugó 3 G anya 9 Szolár tömlő, 55 mm 4 Szorítótárcsa 0 Szorító csavarzat a kollektor érzékelőhöz 5 Könyök 5-ös kulcs 6 8 mm-es roppantógyűrű Tartó az előremenő vezetékhez 7 ¾ hollandi anya A kollektorok közötti összekötő készlet, kollektoronként (két szállítósarokban, 5. ábra) Rugós szalag bilincs 4 Szolár tömlő, 95 mm hosszú 5. ábra Két szállítósarok egy összekötő készlettel SD (009/0)

10 0 A szerelés előtt HU 4.3 Kiegészítésként szükséges segédanyagok Vízmérték Kőműves zsinór Töltőszivattyú Mellény biztonsági övvel Anyagok a csőszigeteléshez Állványzat Tetőfedő létra vagy kéményseprő munkákhoz használt berendezések Daru vagy felvonó Szerszámok a kivitelező által végzett rögzítéshez 4.4 Szállítás és raktározás Valamennyi elem szállítási csomagolással védett. A szállítási csomagolást a legkörnyezetkímélőbb újrafelhasználó rendszerrel semmisítse meg. A kollektor csatlakozások szállítás alatti védelme A kollektorok csatlakozói a sérülések ellen müanyag sapkával védettek. RENDSZERKÁROK VIGYÁZAT! a sérült tömítőfelületek miatt. A müanyag sapkákat (6. ábra []) csak közvetlenül a szerelés előtt távolítsa el. Raktározás A kollektorok kizárólag száraz raktárban tárolhatók. A kollektorok a szabadban eső elleni SD védelem nélkül nem tárolhatók. 6. ábra Müanyag sapkák a kollektor csatlakozókon (009/0)

11 HU A szerelés előtt 4.5 Műszaki dokumentáció A szolár rendszer olyan különböző elemekből áll (7. ábra), amelyek a szereléshez, kezeléshez és karbantartáshoz szükséges dokumentációkat tartalmazzák. A kiegészítő elemek szükség esetén külön dokumentációval rendelkeznek. Kollektor: a lapostetőn történő szereléshez a szerelési utasítás a csatlakozó készletben található Szolár állomás: a szerelési utasítás a komplett egységben található 3 Tároló: a szerelési utasítás a tárolóban található A kollektorok állásszögének meghatározása SD 7. ábra A szolár renszer elemei és műszaki dokumentációk A kollektorok választandó állásszöge a kívánt alkalmazási területtől függ. Ez a teleszkópos sínekkel beállítható (8. ábra) Az alkalmazási terület meghatározása A szolár rendszerek különböző alkalmazási területének olyan állásszög tartományai vannak, amelyek az évszaktól függően biztosítják az optimális szolár energia hozamot. Alkalmazási terület Állásszög tartomány Melegvíz Melegvíz + helyiség fűtés Melegvíz + uszoda Melegvíz + helyiség fűtés + uszoda tábl. Alkalmazási területek, állásszög tartomány H G G 8. ábra A kollektor állásszöge egy laposetőn SD SD (009/0)

12 A szerelés előtt HU 4.6. Döntött tetők Az enyhén dél felé döntött tetők esetén a tető dőlésszöge kivonódik az állásszögből. Az enyhén észak felé döntött tetők esetén a tető dőlésszöge összeadódik az állásszöggel (9. ábra). ÉLETVESZÉLY FIGYELEM! Ha fennáll annak veszélye, hogy a kollektorok mögött (gerinc oldalon) jelentősebb mennyiségű hó gyűlhet össze, akkkor ezt a kivitelező által felszerelt megfelelő felfogó rácsokkal meg kell akadályozni VIGYÁZAT! RENDSZERKÁROK az erős szél miatt. Döntött lapostetők esetén a lapostető állvány rögzítése a kivitelező feladata. A döntött lapostetők esetén a szerelést egy tetőfedővel végeztesse SD 9. ábra A kollektor állásszöge egy laposetőn Állásszög (abszolút szögérték a vízszinteshez képest) Kollektor dőlésszög 3 Tető dőlés Homlokzatok A vízszintes kollektor támaszok mind lapostető-, mind homlokati állványként alkalmazhatók. FIGYELEM! ÉLETVESZÉLY a hibás alkalmazás miatt lezuhanó kollektorok miatt. A kollektor vízszintessel bezárt állásszöge (0. ábra []) 45 és 60 között legyen (illetve a 0. ábra [] szerinti dőlésszög 30 és 45 között legyen). H G G SD SD 0. ábra A kollektor állásszöge egy homlokzaton Állásszög (abszolút szögérték a vízszinteshez képest) Kollektor dőlésszög (009/0)

13 HU A szerelés előtt A teleszkóp sínek szerelése A teleszkóp sínekkel különböző állásszögek állíthatók be. A felső és az alsó teleszkóp síneken lévő furatokat a. ábra és 3. ábra szerint kell kiválasztani. Dugja egymásba a teleszkóp síneket és rögzítse az M8 0 csavarokkal (. ábra)... ábra A teleszkóp sínek összekötése SD Függőleges szerelés esetén a dőlésszög tartományban az alsó teleszkóp sínek legfelső furatát használja (. ábra []). A 5 -os dőlésszöghöz az alsó síneket 40 mm-rel le kell rövidíteni és az alsó furatot kell használni (. ábra []) mm SD. ábra A függőleges kollektorok dőlésszögének beállítása (009/0)

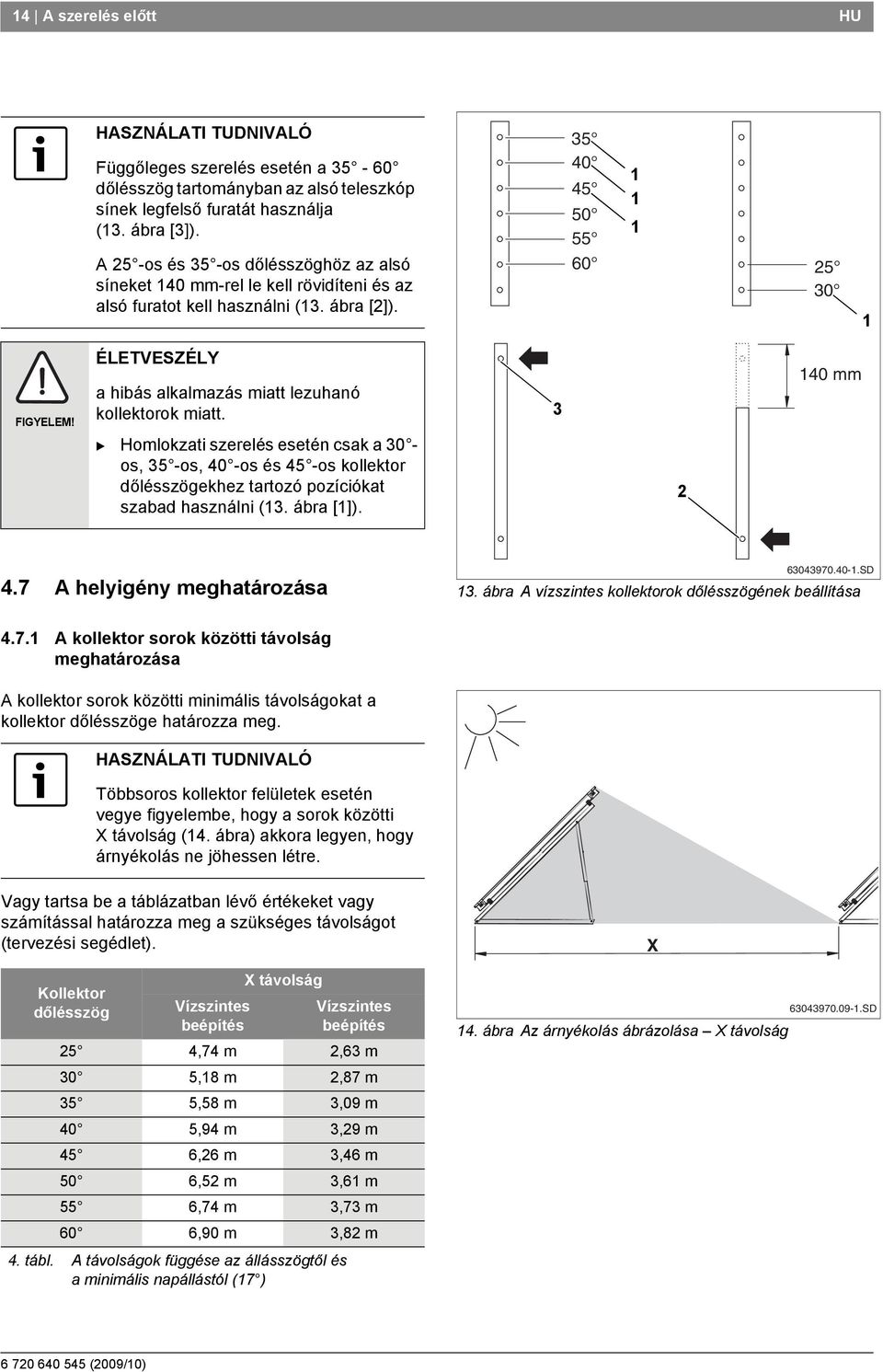

14 4 A szerelés előtt HU Függőleges szerelés esetén a dőlésszög tartományban az alsó teleszkóp sínek legfelső furatát használja (3. ábra [3]). A 5 -os és 35 -os dőlésszöghöz az alsó síneket 40 mm-rel le kell rövidíteni és az alsó furatot kell használni (3. ábra []) FIGYELEM! ÉLETVESZÉLY a hibás alkalmazás miatt lezuhanó kollektorok miatt. Homlokzati szerelés esetén csak a 30 os, 35 -os, 40 -os és 45 -os kollektor dőlésszögekhez tartozó pozíciókat szabad használni (3. ábra []) mm 4.7 A helyigény meghatározása SD 3. ábra A vízszintes kollektorok dőlésszögének beállítása 4.7. A kollektor sorok közötti távolság meghatározása A kollektor sorok közötti minimális távolságokat a kollektor dőlésszöge határozza meg. Többsoros kollektor felületek esetén vegye figyelembe, hogy a sorok közötti X távolság (4. ábra) akkora legyen, hogy árnyékolás ne jöhessen létre. H G Vagy tartsa be a táblázatban lévő értékeket vagy számítással határozza meg a szükséges távolságot (tervezési segédlet). Kollektor dőlésszög Vízszintes beépítés X távolság Vízszintes beépítés 5 4,74 m,63 m 30 5,8 m,87 m 35 5,58 m 3,09 m 40 5,94 m 3,9 m 45 6,6 m 3,46 m 50 6,5 m 3,6 m 55 6,74 m 3,73 m 60 6,90 m 3,8 m 4. tábl. A távolságok függése az állásszögtől és a minimális napállástól (7 ) G X 4. ábra Az árnyékolás ábrázolása X távolság SD SD (009/0)

15 HU A szerelés előtt A helyigény megbecslése RENDSZERKÁROK VIGYÁZAT! a széllökés csúcsok miatt a lapostetők szélénél. Ügyeljen arra, hogy már a szerelés előtt legyen mintegy egy méteres távolság a lapostető állványok és a lapostető széle között (5. ábra). H G > m > m G 5. ábra Távolság a tető szélétől SD SD Tervezzen elegendő felállítási felületet a különböző szerelési módokhoz (vízszintes, függőleges). A méretek (5. tábl. és 6. tábl.) arra a tetőfelületre vonatkoznak, amelynek az Ön számára rendelkezésre kell állnia. H A helyigényhez megadott méretadatok a kollektor felület tiszta szélességét jelentik. A csövek elhelyezéséhez a kollektor felület jobb és bal oldalán kiegészítésként tervezzen legalább 0,5 m-t. G A G SD SD 6. ábra A kollektor felület helyigénye függőleges kivitel Helyigény függőleges kollektorok esetén: Helyigény vízszintes kollektorok esetén: Kollektorok száma A méret méret Kollektorok száma A méret Dőlésszög Dőlésszög méret,34 m 5,84 m 4,8 m 5,06 m 3 3,5 m 30,75 m 3 6,8 m 30,0 m 4 4,68 m 35,68 m 4 8,38 m 35 0,96 m 5 5,85 m 40,58 m 5 0,48 m 40 0,9 m 6 7,0 m 45,48 m 6,58 m 45 0,85 m 7 8,9 m 50,48 m 7 4,68 m 50 0,85 m 8 9,36 m 55,48 m 8 6,78 m 55 0,85 m 9 0,53 m 60,48 m 9 8,88 m 60 0,85 m 0,70 m 0 0,98 m 5. tábl. Függőlegesen szerelt kollektorok helyigénye 6. tábl. Vízszintesen szerelt kollektorok helyigénye (009/0)

16 6 A lapostető- és a homlokzati állványok szerelése HU 5 A lapostető- és a homlokzati állványok szerelése ÉLETVESZÉLY FIGYELEM! Minden tetőn végzett munkánál biztosítsa magát leesés ellen. SÉRÜLÉSVESZÉLY FIGYELEM! a lezuhanás és a leeső elemek miatt. Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál. Mindig a saját védőruháját ill. felszerelését viselje. Tartsa be a balesetvédelmi előírásokat és az ebben a leírásban megadott biztonsági utasításokat minden tetőn végzett munkánál. 7. ábra Függőleges lapostető állvány kollektorhoz SD Ügyeljen az állvány állásának kielégítő biztonságára a felállítási helyen, távolítsa el onnan a kavicsot és a hasonló anyagokat. A tető héjazatának megóvása érdekében fektessen le a kereskedelmi forgalomban kapható építési paplant, amelyekre a profilok fekhetnek. A tömítőréteg nem károsodhat. A szerelési elv vízszintes kollektorok lapostető állványára is érvényes. A következő fejezetben bemutatjuk Önnek a függőleges kollektorok lapostető állványának szerelését. A vízszintes kivitel szerelése ezzel azonos módon történik. Eltérés esetén a megfelelő utalások megtalálhatók. 8. ábra Vízszintes lapostető állvány kollektorhoz SD (009/0)

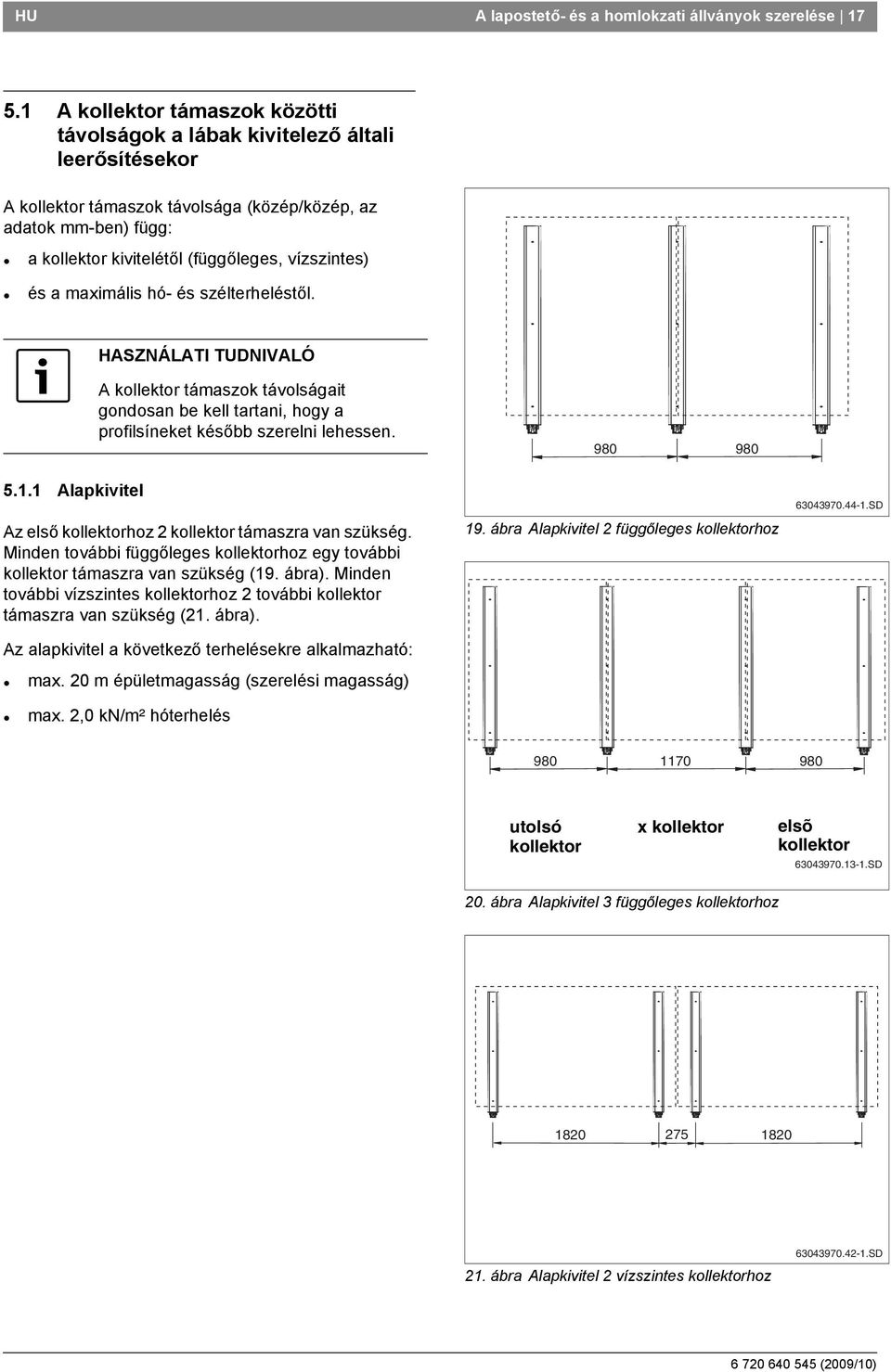

17 HU A lapostető- és a homlokzati állványok szerelése 7 5. A kollektor támaszok közötti távolságok a lábak kivitelező általi leerősítésekor A kollektor támaszok távolsága (közép/közép, az adatok mm-ben) függ: a kollektor kivitelétől (függőleges, vízszintes) és a maximális hó- és szélterheléstől. 5.. Alapkivitel A kollektor támaszok távolságait gondosan be kell tartani, hogy a profilsíneket később szerelni lehessen. Az első kollektorhoz kollektor támaszra van szükség. Minden további függőleges kollektorhoz egy további kollektor támaszra van szükség (9. ábra). Minden további vízszintes kollektorhoz további kollektor támaszra van szükség (. ábra). Az alapkivitel a következő terhelésekre alkalmazható: max. 0 m épületmagasság (szerelési magasság) max.,0 kn/m² hóterhelés ábra Alapkivitel függőleges kollektorhoz SD utolsó kollektor x kollektor elsõ kollektor SD 0. ábra Alapkivitel 3 függőleges kollektorhoz ábra Alapkivitel vízszintes kollektorhoz SD (009/0)

18 8 A lapostető- és a homlokzati állványok szerelése HU 5.. Kivitel kiegészítő támaszokkal (kiegészítő tartozék) Magasabb terhelések esetén a függőleges szereléshez egy kiegészítő támaszra (és kiegészítő profilsínekre, 6. oldalon) van szükség a második és minden további kollektorhoz (. ábra). Ez a kivitel a következő terhelések esetén alkalmazható: max. 00 m épületmagasság (szerelési magasság) max. 3,8 kn/m² hóterhelés Vízszintes szereléskor az alapkivitellel (. ábra, de kiegészítő sínekkel 6. oldalon) max. 00 m épületmagasság és max. 3,8 kn/m² hóterhelés valósítható meg SD. ábra Kiegészítő támaszok 3 függőleges kollektorhoz SD (009/0)

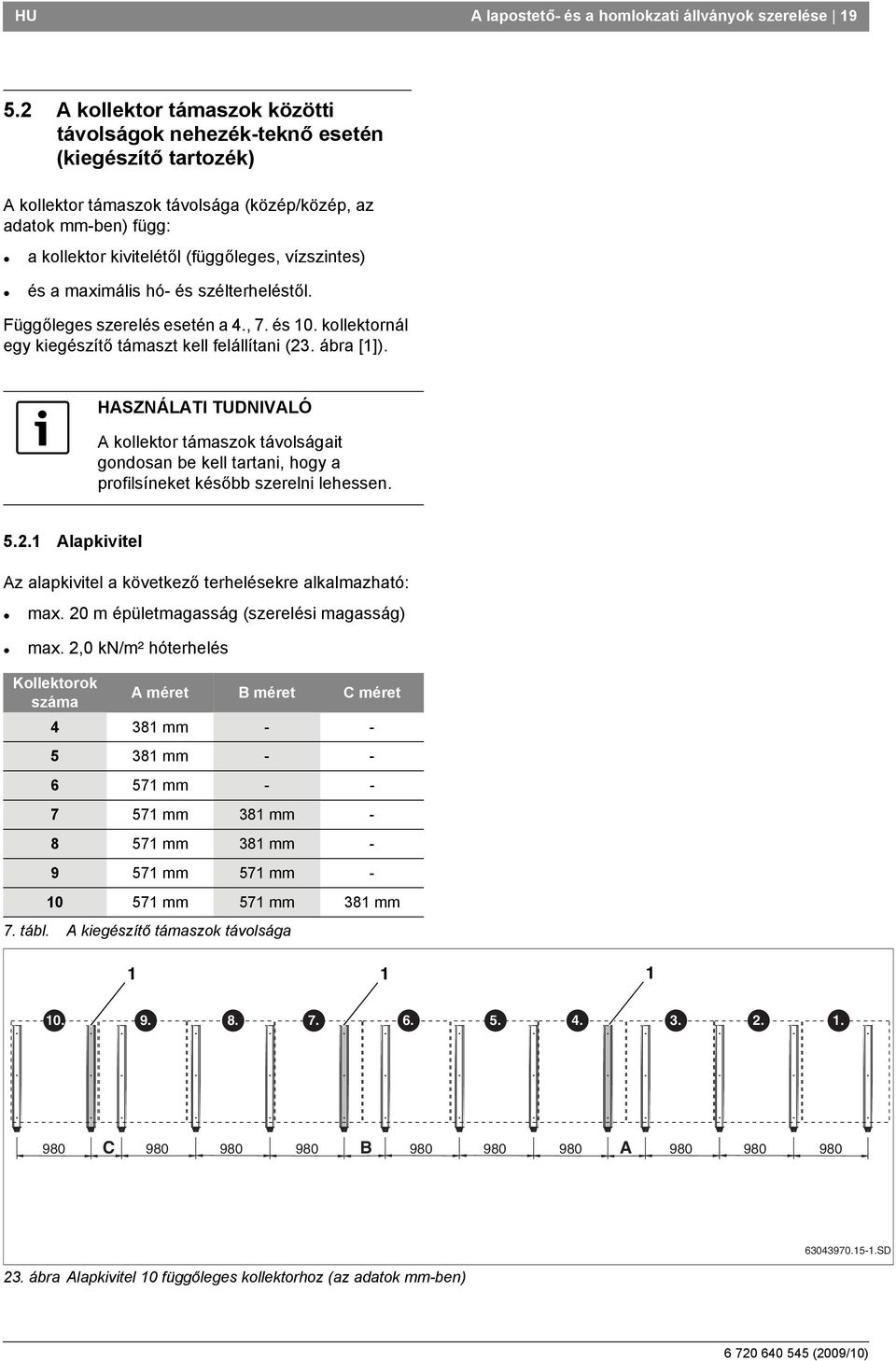

19 HU A lapostető- és a homlokzati állványok szerelése 9 5. A kollektor támaszok közötti távolságok nehezék-teknő esetén (kiegészítő tartozék) A kollektor támaszok távolsága (közép/közép, az adatok mm-ben) függ: a kollektor kivitelétől (függőleges, vízszintes) és a maximális hó- és szélterheléstől. Függőleges szerelés esetén a 4., 7. és 0. kollektornál egy kiegészítő támaszt kell felállítani (3. ábra []). A kollektor támaszok távolságait gondosan be kell tartani, hogy a profilsíneket később szerelni lehessen. 5.. Alapkivitel Az alapkivitel a következő terhelésekre alkalmazható: max. 0 m épületmagasság (szerelési magasság) max.,0 kn/m² hóterhelés Kollektorok száma A méret méret C méret 4 38 mm mm mm mm 38 mm mm 38 mm mm 57 mm mm 57 mm 38 mm 7. tábl. A kiegészítő támaszok távolsága C A SD 3. ábra Alapkivitel 0 függőleges kollektorhoz (az adatok mm-ben) (009/0)

20 0 A lapostető- és a homlokzati állványok szerelése HU A vízszintes szerelés kizárólag kiegészítő támaszokkal (kiegészítő tartozék) valósítható meg. Vízszintes szerelés esetén minden kollektorhoz 3 kollektor támaszt kell szerelni (4. ábra) ábra Alapkivitel vízszintes kollektorhoz SD 5.. Kivitel a maximális terhelésekre (kiegészítő tartozék, 5. ábra) Magasabb terhelésnél kiegészítésként a nehezítéshez köteles biztosítás (. oldalon) és kiegészítő sínek (6. oldalon) szükségesek. Ez a kivitel a következő terhelésekre alkalmazható: max. 00 m épületmagasság (szerelési magasság) max. 3,8 kn/m² hóterhelés Maximális terhelés esetén a vízszintes kollektor támaszok közötti távolságok a 4. ábrán találhatók ábra Kivitel a maximális terhelésekre, 3 függőleges kollektorhoz SD SD SD (009/0)

21 HU A lapostető- és a homlokzati állványok szerelése 5.3 A lapostető állvány stabilizálása A következő adatok egy egyedülálló kollektorra vonatkoznak. Az adatok alapja a DIN 055, 4. rész "Építmények terhelés felvétele". Egy egyedülálló lapostető állványhoz alapvetően 3 rögzítési mód lehetséges a szerkezet szélhatás okozta elcsúszás vagy felbillenés elleni biztosítására: a lapostető állványok lábának leerősítésével történő biztosítás (kivitelező általi rögzítés). a lapostető állványok nehezítése betonlapokkal, kavicsal vagy hasonló nehezékkel (nehezék-teknő szükséges). a lapostető állványok nehezítése betonlapokkal, kavicsal vagy hasonló nehezékkel (nehezék-teknő szükséges) és szükség esetén köteles biztosítás alkalmazása. Minden rögzítési módnál vegye figyelembe a tető statikáját. A nehezék-teknőbe töltött kavics esetén kollektoronként maximálisan 30 kg nehezék lehetséges (8. tábl.). A következő táblázathoz a távolságokat és a kiegészítő kollektor támaszok számát is figyelembe kell venni (5. "A kollektor támaszok közötti távolságok a lábak kivitelező általi leerősítésekor" fejezetben). Épületmagasság Szélsebesség Egy kollektor stabilizálása Talp leerősítés Csavarok száma és fajtája Nehezítés Súly (pl. betonlapok) iztosítás billenés ellen Súly (pl. betonlapok) Köteles biztosítás iztosítás csúszás ellen Kötélre ható maximális húzóerő 0-8m-ig 0km/h M8/ kg 80 kg,6 kn 8 m fölött 0 m-ig 9 km/h M8/ kg 30 kg,5 kn 0 m fölött 00 m-ig 5 km/h 3 M8/ kg 3,3 kn 8. tábl. Értékek a szükséges rögzítéshez egy kollektor esetén Csak kiegészítő sínnel Kollektor támaszonként (009/0)

22 A lapostető- és a homlokzati állványok szerelése HU 5.3. A lapostető állvány kivitelező általi biztosítása a lábak leerősítésével A lapostető állvány a lábak leerősítésével rögzíthető. A példában a kettős T-tartón történő rögzítés (6. ábra [3]) szerepel. A kivitelezőnek a tartószerkezetet úgy kell kiválasztania, hogy az a kollektorokra ható szél- és hóterhelést fel tudja venni. Ezen kívül lehetségesnek kell lennie egy olyan építészeti rögzítésnek, amely a szerkezetet stabilizálja és a tetőt nem károsítja. Jelölje be az alsó profil furattávolságát (6. ábra []) a kettős T-tartón és fúrja ki a megfelelő helyeken. VIGYÁZAT! RENDSZERKÁROK a lapostető szerkezetén végzett változtatások miatt. Pl. ne fúrja át a lapostető álvány profilját. Tolja keresztül a csavarokat (lásd 8. tábl. és (6. ábra ([]) a profilokon és a kettős T-tartón és az anyákkal és az alátétekkel rögzítse SD 563 (353) 6. ábra Lapostető állvány kettős T-tartón, a méretek mm-ben (zárójelben lévő érték = vízszintes kivitel) (353) 5.3. A laposető álvány biztosítása nehezékkel Állítsa fel a kollektor támaszokat (lásd az 5. "A kollektor támaszok közötti távolságok a lábak kivitelező általi leerősítésekor" fejezetet). Helyezze a nehezék-teknőket (7. ábra []) az alsó profilokba (7. ábra []) és egymásba (7. ábra [3]). Helyezze a betonlapokat vagy a hasonló nehezéket a nehezék-teknőbe (a szükséges súlyt lásd a 8. tábl.). 7. ábra Kollektoronként 4 nehezék-teknő SD A lapostető állvány kiegészítő biztosítása kötéllel A lesúlyozott lapostető állvány kiegészítésként kötéllel biztosítható. A köteles biztosítást a várható terhelésnek megfelelően válassza ki (lásd a 8. tábl.). A kivitelező minden kollektort leglább drótkötéllel (8. ábra []) rögzítsen az alsó profil csavarján és a tető alkalmas helyén. 8. ábra Lapostető állvány köteles biztosítással SD (009/0)

23 HU A lapostető- és a homlokzati állványok szerelése A homlokzati állvány szerelése A vízszintes kollektor támaszok a homlokzati szereléshez is alkalmazhatók. ÉLETVESZÉLY FIGYELEM! a kollektorok hibás felhasználásából adódó leesése miatt. A homlokzati szereléshez csak a vízszintes kollektor támaszok használata megengedett. Egy homlokzaton történő szerelés csak 0 m épületmagasságig (szélsebesség = 9 km/h) és maximum,0 kn/m hóterhelésig megengedett. Minden kollektor támaszt a kivitelező által biztosított 3 csavarral (9. tábl.) kell az erre a célra kialakított furatokban rögzíteni. 9. ábra Homlokzati állvány SD A szerelés csak egy zárt, széltömör homlokzaton lehetséges. A homlokzati állvány szerelése előtt ellenőrizze a fal (az alap) teherhordó képességét. Szükség esetén vonjon be egy statikust. Ne változtassa meg a homlokzati állvány tulajdonságait. Ne tartson tárgyakat a homlokzati állványok közötti részen. Ne rögzítsen burkolatot a kollektoron. A rögzítést a következő módon válassza ki: Fal szerkezete 3 Csavarok/dübelek kollektoronként Távolság a homlokzat szélétől 3 UPAT MAX Express-Anker, MAX 8 (A4) típus és 3 alátét >00 mm DIN 90 szerint Min. 5 acélbeton (min. 0 mm) 3 Hilti HST-HCR-M8 vagy HST-R-M8 és 3 alátét >00 mm DIN 90 szerint Acél alapszerkezet (pl. kettős T-tartó) 3 M8 (4.6) és alátét DIN 90 szerint 9. tábl. Rögzítőeszköz Minden dübel/csavar legalább,63 kn húzóerő ill.,56 kn függőleges irányú erő (nyíróerő) felvételére legyen képes. 3 csavar átmérő = alátét külső átmérője. 3 Fal szerkezete külön kérésre (009/0)

24 4 A lapostető- és a homlokzati állványok szerelése HU Minden kollektor támaszt 3 csavarral (lásd a 9. tábl., (30. ábra ([]) rögzítsen egymás mellett a homlokzaton ábra A kollektor támaszok felszerelése a homlokzatra kollektor esetén (az adatok mm-ben) SD (009/0)

25 HU A lapostető- és a homlokzati állványok szerelése A profilsínek szerelése A profilsíneket egymással dugós összekötővel kell összekötni. Minden kollektorhoz tartozik egy felső és egy alsó profilsín A profilsínek összekötése Tolja a dugós összekötőt (3. ábra []) ütközésig mindkét profilsínbe (3. ábra []). Mindkét előszerelt M0 menetes betétet (3. ábra [3]) a dugós összekötőben történő rögzítéshez egy 5-ös kulccsal húzza meg SD 3. ábra A profilsínek összekötése 5.5. A profilsínek szerelése A profilsínek elhelyezése függ 3 a függőleges vagy vízszintes kiviteltől és a kollektor támaszok távolságától. A lábak leerősítésekor a profilsínek szerelését a következő módon kezdje: Függőleges: Alapkivitel eállítás: a dugós összekötő középső furata (3. ábra []) Talp leerősítés Kiegészítő támasz eállítás:. ovális furat jobbról (3. ábra [3]) Vízszintes: eállítás: 3. ovális furat jobbról (3. ábra []) 0. tábl. Az alsó és a felső profilsínek beállítása a lábak leerősítésekor A nehezék-teknő alkalmazásakor a profilsínek szerelését a következő módon kezdje: SD 3. ábra A profilsínek beállítása a lábak kivitelező általi leerősítésekor 3 Függőleges: Vízszintes: Nehezék-teknők kollektor 3-0 kollektor eállítás: a dugós összekötő középső furata (33. ábra []) eállítás:. ovális furat jobbról (33. ábra [3]) eállítás: 6. ovális furat jobbról (33. ábra []) eállítás:. ovális furat jobbról (33. ábra [3]). tábl. Az alsó és a felső profilsínek beállítása nehezékteknő alkalmazásakor SD 33. ábra A profilsínek beállítása nehezék-teknő esetén (009/0)

26 6 A lapostető- és a homlokzati állványok szerelése HU Az előszerelt profilsíneket (34. ábra []) az M8x0 csavarokkal (34. ábra []) csak enyhén húzza meg, hogy a profilsínek ezután még beállíthatók legyenek. A felső és az alsó profilsíneket oldalt egy vonalban állítsa be. Húzza meg a csavarokat SD 34. ábra A profilsínek szerelése (itt: függőleges kollektorhoz) A kiegészítő profilsínek szerelése (kiegészítő tartozék) Ha a kollektor felület magasabb terhelésnek van kitéve (0 m feletti épület- ill. szerelési magasság és/vagy,0 kn/m² feletti hóterhelés), akkor kiegészítő síneket kell felszerelni. Rögzítse a kiegészítő profilsíneket az 5.5. "A profilsínek szerelése" fejezetben leírtaknak megfelelően a profil középső furatában (35. ábra []). A profilsíneket oldalt állítsa egy vonalba. Húzza meg a csavarokat. 35. ábra A kiegészítő profilsínek szerelése SD A lecsúszás elleni védelem szerelése A kollektorok lecsúszás elleni védelme érdekében minden kollektort lecsúszás elleni védelemmel kell rögzíteni az alsó profilsínekhez. Tolja a lecsúszás elleni védelmet (36. ábra [3]) a belül lévő ovális furatokba (36. ábra []) kívülről a profilsínek fölé addig, amíg az beakad (36. ábra []) ábra A lecsúszás elleni védelem beakasztása Rögzítő furatok a lecsúszás elleni védelemhez A lecsúszás elleni biztosító beakasztása 3 Lecsúszás elleni védelem SD (009/0)

27 HU A kollektorok szerelése 7 6 A kollektorok szerelése Amikor Ön megkezdi a kollektorok szerelését, a következő biztonsági és használati tudnivalókat kell figyelembe vennie. ÉLETVESZÉLY FIGYELEM! a lezuhanás és a leeső elemek miatt. Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál. Minden tetőn végzett munkánál biztosítsa magát leesés ellen. Mindig a saját védőruháját ill. felszerelését viselje. A szerelés befejezése után ellenőrizze a szerelő készlet és a kollektorok biztonságos rögzítését. 37. ábra kollektor nézeti képe lapostetőn történő szereléskor SD VIGYÁZAT! SÉRÜLÉSVESZÉLY a munkák megszakításakor. iztosítsa a kollektorokat leesés ellen. Stabilizálja a kollektor felületet. VIGYÁZAT! RENDSZERKÁROK a sérült tömítőfelületek miatt. A kollektor csatlakozásokon lévő müanyag sapkákat csak közvetlenül a szerelés előtt távolítsa el. A szereléshez használjon a tetőfedő szakmában alkalmazott emelőkészüléket, kielégítő teherbírású 3-pontos vákuumos üvegfogót vagy kiegészítő tartozékként rendelhető hordozófület (az emelés megkönnyítésére). 38. ábra A homlokzati szerelés nézeti képe SD A szállítás vagy a szerelés alatt a nem biztosított kollektorok leeshetnek (009/0)

28 8 A kollektorok szerelése HU 6. A kollektorok szerelésének előkészítése A lapostetőn vagy a homlokzaton végzett tényleges szerelés megkezdése előtt a rövid szolár tömlők és a vakdugók még a földön előszerelhetők, a tetőn végzett munka megkönnyítése érdekében. A szolár tömlők biztosításához a rugós szalag bilincseket a biztosító gyűrűvel kell szerelni. RENDSZERKÁROK VIGYÁZAT! a szolár tömlőkön lévő tömítetlenségek miatt. A rugós szalag bilincsek ( 39. ábra []) megfelelő elhelyezését feltétlenül a biztosító gyűrű meghúzása előtt kell biztosítani ( 39. ábra []). Egy fogóval történő utólagos lazítás befolyásolhatja a feszítő erőt. 39. ábra Rugós szalag bilincs biztosító gyűrűvel és szerelt állapotban az előszerelt vakdugón SD SÉRÜLÉSVESZÉLY VIGYÁZAT! A biztosító gyűrű csak akkor húzható, ha a rugós szalag bilincs a szolár tömlőn van. 6.. A "Tichelmann-elv" szerinti hidraulikus csatlakoztatás A kollektor felületet a Tichelmann-elv szerint kell csövezni. Ezáltal érhető el, hogy minden kollektoron azonos térfogatáram áramoljon keresztül (40. ábra). Az előremenő vezeték a jobb (40. ábra) vagy a bal oldalon felül (4. ábra) csatlakoztatható. Ebben az utasításban a jobb oldali előremenő vezetéket ábrázoljuk. 40. ábra Hidraulikus csatlakozás jobb oldali előremenő Szolár tömlő, 95 mm Szolár tömlő, 55 mm és a vakdugó 3 Előremenő vezeték 4 Visszatérő vezeték SD A kollektorokat úgy kell szerelni, hogy a kollektor érzékelő felvételére szolgáló átvezetések ( 4. ábra []) felül legyenek. Ha Ön a szolár rendszert a rendszer legmagasabb pontján egy automatikus légtelenítővel szeretné légteleníteni, akkor az előremenő vezetéket a légtelenítő felé emelkedve, a visszatérő vezetéket pedig a kollektor felület felé emelkedve kell elhelyezni SD 4. ábra Hidraulikus csatlakozás bal oldali előremenő (009/0)

29 HU A kollektorok szerelése Az összekötő készlet előszerelése Két kollektor közötti összekötés az összekötő készlettel valósítható meg (95 mm-es szolár tömlő és rugós szalag bilincs). Különösen alacsony környezeti hőmérséklet esetén célszerű a szolár tömlő forró vízbe helyezése a szerelés megkönnyítése érdekében. Az érintett csatlakozókról szerelje le a müanyag sapkákat (szállítási védelem). Tolja a 95 mm-es szolár tömlőt ( 4. ábra []) a második és minden további kollektor jobb oldali csatlakozására. Tolja a rugós szalag bilincseket ( 4. ábra []) a szolár tömlőre (a második bilincs biztosítja később a többi kollektor csatlakozását). Az ábrákon az összekötő készlet úgy látható, hogy az első kollektor a jobb oldalon kerül felszerelésre. Ha a rugós szalag bilincs megfelelően helyezkedik el, húzza meg a biztosító gyűrűt az összekötés biztosításához ( 4. ábra [3]). 4. ábra Az összekötő készlet előszerelése a második kollektorra SD 6..3 A vakdugó szerelése Egy kollektor felület csatlakoztatásához nem minden csatlakozóra van szükség, ezért a nem használtakat le kell zárni. Az érintett csatlakozókról szerelje le a müanyag sapkákat (szállítási védelem). Tolja az 55 mm-es szolár tömlőt ( 43. ábra []) az előszerelt vakdugókkal a kollektor felület mindkét szabad csatlakozására. 3 Ha a rugós szalag bilincsek megfelelően helyezkednek el, az összekötés biztosítása érdekében húzza meg a biztosító gyűrűket SD 43. ábra A vakdugók és a rugós szalag bilincs szerelése Rugós szalag bilincs Szolár tömlő, 55 mm 3 Vakdugó (009/0)

30 30 A kollektorok szerelése HU 6. A kollektorok rögzítése A kollektorok profilsíneken történő rögzítése az egyoldalas kollektor feszítőkkel történik ( 44. ábra []) egy kollektor sor elején és a végén, valamint kétoldalas kollektor feszítőkkel ( 44. ábra []) a kollektorok között. Kiegészítésként a lecsúszás elleni védelem ( 44. ábra [3]) akadályozza meg a kollektor lecsúszását. A kollektor feszítő müanyag elemeinek nincs teherhordó funkciója. Ezek csupán a szerelést könnyítik meg SD 44. ábra Rögzítő elemek a kollektorokhoz Az egyoldalas kollektor feszítő betolása a jobb oldalon Tolja be az egyoldalas kollektor feszítőt ( 45. ábra []) a kollektor felület jobb oldalán a profilsínekbe, amíg az a profilsín első ovális furatába beakad. Az egyoldalas kollektor feszítőt a kollektor felület bal oldalán csak az utolsó kollektor szerelése után tegye fel SD Az első kollektor felhelyezése 45. ábra Az egyoldalas kollektor feszítő betolása Helyezze a kollektort a profilsínre úgy, hogy a kollektor érzékelő felvételére szolgáló átvezetés felül legyen. A profilsínekre történő felhelyezést a kollektorok jobb oldalán kezdje. SÉRÜLÉSVESZÉLY VIGYÁZAT! A kollektorok szerelését mindig ketten végezzék. Helyezze az első kollektort a profilsínekre és csúsztassa a lecsúszás elleni védelembe ( 46. ábra []) (46. ábra). A kollektor alsó éle a lecsúszás elleni biztosító nyílásában feküdjön ( 46. ábra []). 46. ábra Az első kollektor felhelyezése a profilsínekre SD (009/0)

31 HU A kollektorok szerelése 3 Óvatosan tolja a kollektort ( 47. ábra []) az egyoldalas kollektor feszítőre és állítsa vízszintes helyzetbe. Csavarozza fel a kollektor feszítőt az 5-ös kulcs segítségével ( 47. ábra []). A csavar meghúzásával a kényszertörési helyen a müanyag vezető elem eltörik. A kollektor tartó leszorítója ( 47. ábra []) ekkor a kollektor alsó élébe kapszkodik SD 47. ábra Felcsavarozott egyoldalas kollektor feszítő A kétoldalas kollektor feszítő behelyezése Helyezze a kétoldalas kollektor feszítőt az anyával a profilsínek és a dugós összekötő nyílásába úgy, hogy a müanyag távtartó bak ( 48. ábra []) átfogja a profilsínt. Tolja a kétoldalas kollektor feszítőt a kollektor keretig. A csavart csak akkor húzza meg, ha a második kollektort a kétoldalas kollektor feszítőig tolta. 48. ábra A kétoldalas kollektor feszítő szerelése SD A második kollektor felhelyezése Helyezze a második kollektort az előszerelt szolár tömlőkkel ( 49. ábra []) a profilsínekre és csúsztassa a lecsúszás elleni biztosítóba. Tolja a második rugós szalag bilincset ( 49. ábra [3]) a szolár tömlőre. A kollektort úgy tolja az első kollektorra ( 49. ábra []), hogy az előszerelt szolár tömlő az első kollektor bal oldali csatlakozására tolódjon ábra A második kollektor rátolása az elsőre SD (009/0)

32 3 A kollektorok szerelése HU Tolja a rugós szalag bilincset a kollektor csatlakozásának kidudorodása fölé és húzza meg a biztosító gyűrűt. RENDSZERKÁROK VIGYÁZAT! a nem biztosított szolár tömlők és vakdugók miatt. iztosítson minden kollektor csatlakozáson lévő szolár tömlőt egy rugós szalag bilinccsel (50. ábra) SD 50. ábra Szolár tömlő a biztosított rugós szalag bilinccsel Húzza meg a kétoldalas kollektor feszítő csavarját egy 5-ös kulccsal. A csavar meghúzásával a kényszertörési helyen a müanyag vezető elem eltörik. A kollektor feszítő leszorítója ( 5. ábra []) most az alsó kollektor élbe kapaszkodik. Minden további kollektorral így járjon el. Egyoldalas kollektor feszítő szerelése a bal oldalon Ha minden kollektor felszerelésre került, mindkét további egyoldalas kollektor feszítő rögzíthető. Tolja az egyoldalas kollektor feszítőt ( 5. ábra []) a felső és az alsó profilsínekbe. Tolja a kollektor feszítőt a kollektor keretig és egy 5-ös kulccsal csavarozza fel ( 5. ábra []). A kollektor feszítő leszorítója ( 5. ábra []) most az alsó kollektor élbe kapaszkodik. 5. ábra Kétoldalas kollektor feszítő kollektor között SD A csavar meghúzásával a kényszertörési helyen a müanyag vezető elem eltörik. 5. ábra Egyoldalas kollektor feszítő a bal oldalon SD (009/0)

33 HU A kollektor érzékelő csatlakoztatása 33 7 A kollektor érzékelő csatlakoztatása A kollektor érzékelő a komplett egység ill. a szabályozó szállítási terjedelmének része. Ügyeljen a beépítési helyre egy- ill. kétsoros kollektor rendszerek esetén (53. ábra). A VIGYÁZAT! eépítési hely RENDSZERKÁROK a hibás érzékelő kábel miatt. Szükség esetén védje meg a kábelt a lehetséges (pl. rágcsálók által okozott) sérülésektől. A kollektorban lévő érzékelőt a csatlakoztatott előremenő vezetékkel (53. ábra []) kell szerelni. eépítési hely (53. ábra [A]) egysoros kollektor rendszereknél. eépítési hely (53. ábra []) kétsoros kollektor rendszereknél. A kollektor érzékelő szerelése 53. ábra A kollektor érzékelő beépítési helye (sematikus ábrázolás) Visszatérő vezeték Előremenő vezeték SD A szolár rendszer kifogástalan működése érdekében szükséges, hogy a kollektor érzékelőt (54. ábra []) ütközésig (kb. 50 mm-nek felel meg) tolja be az érzékelő vezető csőbe. A kollektor érzékelővel vagy egy csavarhúzóval szúrja át az érzékelő átvezetés tömítő rétegét (54. ábra [3]). Csavarja a szorító csavarzatot (54. ábra []) az érzékelő átvezetésbe. Tolja a kollektor érzékelőt kb. 50 mm-ig az érzékelő vezető csőbe (ütközésig). 3 Húzza meg a szorító csavarzatot (54. ábra []) szükség esetén tartson ellent. 50 mm Kollektor Ha Ön nem a megfelelő kollektor érzékelő átvezetését (54. ábra [3]) szúrta át, akkor ezt a csatlakozó készletben lévő dugóval tömíteni kell. Előzőleg a kábelcsavarzat (54. ábra []) segítségével az érzékelő átvezetésben lévő anyát el kell távolítani. 54. ábra A kollektor érzékelő betolása a kollektorba Kollektor érzékelő Szorító csavarzat 3 Érzékelő átvezetés SD (009/0)

34 34 A gyűjtő vezetékek csatlakoztatása HU 8 A gyűjtő vezetékek csatlakoztatása A gyűjtő vezetékek elhelyezésével kapcsolatos információk a komplett egység szerelési utasításában találhatók. RENDSZERKÁROK VIGYÁZAT! a kollektor csatlakozásokon fellépő termikus mozgások miatti tömítetlenségek miatt. A kivitelezéskor az előremenő vezetéket (55. ábra []) a kollektor mentén kell vezetni, nem pedig függőlegesen lefelé. 55. ábra A gyűjtő vezetékek kollektor felületre történő vezetése Előremenő vezeték Visszatérő vezeték SD 8. Az előremenő vezeték tartó szerelése A tartóval a szigetelt előremenő vezeték a kollektoron rögzíthető. A kereskedelmi forgalomban szokásos csőbilincsek (56. ábra []) alkalmazását javasoljuk a tartó M8-as menetén (56. ábra []) a gyűjtő vezeték rögzítésére. A csőbilincs átmérőjét a szigetelt előremenő vezeték külső átmérője szerint kell megválasztani. 3 Tegye fel a tartót (56. ábra [3]) a kollektor keretre és az 5-ös kulccsal húzza meg a csavart. Rögzítse a szigetelt gyűjtővezetéket a tartón. 56. ábra A tartó rögzítése a kollektor kereten Csőbilincs (kivitelező által biztosított) M8 menet SD 3 Tartó (009/0)

35 HU A gyűjtő vezetékek csatlakoztatása Légtelenítés töltőszivattyúval Ha a szolár rendszer légtelenítése töltőszivattyúval történik, a tetőn nem szükséges légtelenítő elhelyezése. Az érintett csatlakozókról szerelje le a müanyag sapkákat (szállítási védelem). 3 Tolja a hollandi anyát (57. ábra []) a kollektor csatlakozásra. Helyezze a szorító tárcsát (57. ábra []) a kollektor csatlakozás kidudorodása mögé és nyomja össze. 4 5 Nyomja a könyököt a roppantógyűrűs csavarzattal (57. ábra [3]) a csatlakozásra, állítsa megfelelő helyzetbe és a hollandi anyával csavarozza össze. A visszatérő csatlakozással szintén így járjon el. 57. ábra Az előremenő vezeték szerelése (légtelenítő nélkül a tetőn) Hollandi anya Szorítótárcsa 3 Könyök 4 8 mm-es roppantógyűrű 5 Hollandi anya a roppantógyűrűhöz SD 8.3 Légtelenítés a légtelenítővel (kiegészítő tartozék) Ha Ön a szolár rendszert a magasponton egy automatikus légtelenítővel (kiegészítő tartozék) szeretné légteleníteni, akkor az előremenő vezetéket a légtelenítő felé emelkedve (58. ábra []) és a visszatérő vezetéket a kollektor felület felé emelkedve kell elhelyezni (58. ábra). Kerülje a gyakori irányváltást. Minden lefelé történő irányváltásnál és ismételt emelkedésnél egy légtelenítővel felszerelt légedényt kell beszerelni SD 58. ábra A légedény nézeti képe légtelenítővel az előremenő csatlakozáshoz Kollektor érzékelő Automatikus légtelenítő a tetőn (009/0)

36 36 A gyűjtő vezetékek csatlakoztatása HU A szolár rendszerek esetén mindig tisztafém légtelenítő használatát javasoljuk, mivel ezek a kialakuló magas hőmérsékleteknek ellenállnak. 3 Az automatikus légtelenítőn lévő esővédő sapka és a hernyócsavar funkciója A szolár rendszer nyitott hernyócsavaron keresztül légtelenedik. Mivel a nyitott hernyócsavaron keresztül a szolár rendszerbe nem juthat nedvesség, az esővédő sapkának (59. ábra []) üzem közben mindig a hernyócsavaron kell lennie. Nyissa ki a légtelenítőt, miközben a hernyócsavaron egy fordulatot nyit. Az univerzális légtelenítő készlet szállítási terjedelme (59. ábra): Esővédő sapka (hernyócsavar) Automatikus légtelenítő 3 Golyóscsap 4 Tömítés 5 Légtelenítő 6 Kettős közcsavar O-gyűrűvel 7 Tömlővég O-gyűrűvel 8 Rugós szalag bilincs 9 Szolár tömlő, 55 mm ábra Univerzális légtelenítő készlet SD A légtelenítő szerelése Tolja a rövid szolár tömlőt (55 mm, (60. ábra []) a kollektor felület előremenő csatlakozására és rögzítse a rugós szalag bilinccsel. Csavarozza az R¾ tömlővéget az O-gyűrűvel (60. ábra [3]) a légedénybe (60. ábra [4]). Tolja a tömlővéget (60. ábra [3]) ütközésig a szolár tömlőbe és rögzítse a rugós szalag bilinccsel (60. ábra []). Csavarozza a kettős közcsavart az O-gyűrűvel a légedénybe (60. ábra [5]). Csatlakoztassa a gyűjtő vezetéket a roppantógyűrűs csavarzathoz (8 mm) (60. ábra [6]) SD 60. ábra A légtelenítő csatlakoztatása a tető fölött Szolár tömlő, 55 mm Rugós szalag bilincs 3 Tömlővég, R¾ O-gyűrűvel 4 Légedény 5 Kettős közcsavar O-gyűrűvel 6 Hollandi anya a 8 mm-es roppantógyűrűs csavarzathoz (009/0)

37 HU A gyűjtő vezetékek csatlakoztatása Két sor összekötése Két kollektor sor összekötéséhez (6. ábra []) egy második csatlakozó készletre van szükség. Az egyes részeket a 8. "Légtelenítés töltőszivattyúval" fejezetben leírtaknak megfelelően kell szerelni. A kollektor sorok közötti összekötéseket rézvezetékekkel hozza létre. 6. ábra Két egymás utáni kollektor sor SD (009/0)

38 38 efejező munkálatok HU 9 efejező munkálatok 9. A rendszer ellenőrzése A végső szigetelési munkálatokat csak akkor végezze el, ha a kollektorokkal kapcsolatos munkákat befejezte. Ellenőrzési munkák A szolár tömlő a rugós szalag bilincsekkel biztosítva (biztosító gyűrű meghúzva)? A kollektor fesztítők csavarjai meghúzva (egyoldalas és kétoldalas)? Valamennyi kollektor támasz a profilsínekkel összekötve? A lecsúszás elleni biztosítás felszerelve és a profilsínekbe beakasztva? Érzékelő ütközésig betolva és szorító csavarzattal biztosítva? Nyomáspróba elvégezve és minden csatlakozás tömör (lásd a szolár állomás szerelési utasítását)? Ha Ön a szolár rendszer légtelenítését egy automatikus légtelenítővel (kiegészítő tartozék) szeretné elvégezni, akkor a légtelenítés után a golyóscsapot el kell zárni (lásd a szolár állomás szerelési utasítását). 9. A csatlakozó- és gyűjtő vezetékek szigetelése A gyűjtő vezetékek szigetelés kivitelezés során abelső és a külső szereléskor A kültérben a vezetékek szigetelésére UVsugaraknak és magas hőmérsékletnek ellenálló anyagot használjon. A beltérben a vezetékek szigetelésére magas hőmérsékletnek ellenálló anyagot használjon. Szükség esetén védje meg a szigetelést a madarak okozta károktól (009/0)

39 HU Rövid utasítás a lábak leerősítéséhez és a nyomás alatti feltötéshez 39 0 Rövid utasítás a lábak leerősítéséhez és a nyomás alatti feltötéshez Ez az utasítás csupán az elvégzendő munkák áttekintésére szolgál. Feltétlenül vegye figyelembe a munkák részletes leírását a megnevezett oldalakon és valamennyi biztonsági és használati tudnivalót. A támaszok és a profilsínek szerelése. A teleszkópos síneket a választott dőlésszögnek 3. oldalon megfelelően tolja egymásba és rögzítse.. Fúrja ki a kettős T-tartó (vagy hasonló elem). oldalon furatait és a támaszokat rögzítse a csavarokkal. 3. Kösse össze a profilsíneket egymással a dugós 5. oldalon összekötővel. 4. Rögzítse a profilsíneket a kollektor támaszokon. 6. oldalon 5. A profilsíneket oldalt egy vonalba állítása. 6. oldalon 6. Lecsúszás elleni biztosítás szerelése az alsó profilsínek mindkét belső ovális furatába. 6. oldalon A kollektorok szerelésének előkészítése 7. A szolár tömlő (95 mm) felszerelése a második kollektor és minden további kollektor jobb oldalán. 8. Az előszerelt vakdugók felhelyezése a nem használt csatlakozókra és rögztése a rugós szalag bilincsekkel. A kollektorok rögzítése 9. oldalon 9. oldalon 9. Az egyoldalas kollektor feszítők betolása 30. oldalon a jobb oldalon a profilsínekbe. 0. Az első kollektor profilsínekre történő helyezése 30. oldalon a jobb oldalon és a rátolása a kollektor feszítőre.. A kollektor feszítő felcsavarozása a jobb oldalon. 3. oldalon. A kétoldalas kollektor feszítő profilsínbe történő 3. oldalon helyezése és rátolása az első kollektorra. 3. Az előszerelt szolár tömlőkkel együtt a második 3. oldalon kollektor rátolása az első kollektorra és rögzítése a rugós szalag bilincsekkel. 4. A kétoldalas kollektor feszítő 3. oldalon csavarjainak meghúzása. 5. Minden további kollektorral így kell eljárni. 3. oldalon 6. Az egyoldalas kollektor feszítők szerelése a bal 3. oldalon oldalon. A gyűjtő vezetékek csatlakoztatása 7. A kollektor érzékelők ütközésig történő betolása 33. oldalon az előremenő vezetékhez csatlakozó kollektorba és becsavarozása. 8. Az előremenő vezeték tartójának kollektor 34. oldalon keretre helyezése és rögzítése csavarozással. 9. A könyök rögzítése az előremenő- és a 35. oldalon visszatérő csatlakozáson a hollandi anyával és a szorító tárcsával. 0. A hollandi anya és a roppantógyűrű 35. oldalon felcsavarozása a könyökre.. A rendszer ellenőrzésének elvégzése. 38. oldalon. A gyűjtő vezetékek és az összekötő gégecső 38. oldalon szigetelése UV-sugaraknak és magas hőmérsékletnek ellenálló anyaggal ábra Szerelés lapostetőn 8, ábra Hidraulikus csatlakoztatás ábra A kollektor érzékelő és a csatlakozó részek szerelése , SD SD SD (009/0)
