Solaris. 2 személyes infraszauna csomómentes cédrusfából ÖSSZESZERELÉSI ÉS HASZNÁLATI ÚTMUTATÓ, JÓTÁLLÁSI JEGY

Átírás

1 Solaris 2 személyes infraszauna csomómentes cédrusfából ÖSSZESZERELÉSI ÉS HASZNÁLATI ÚTMUTATÓ, JÓTÁLLÁSI JEGY

2 Termékleírás Méret: 1200 X 1200 X személyes infraszauna csomómentes cédrusfából 6mm vastag füstszínű, biztonsági üvegajtó és oldalüvegek Computer vezérlés 6db Redlight fűtőtest: 2,1 kw / 230V Színterápiás világítás (LED) Beépített sztereó FM rádió Ventilátor Elektromos paraméterek. Teljesítmény Fűtőszálak teljesítménye / Össz fűtőszál teljesítmény mennyisége feszültség frekvencia 300W 400W névleges áramerősség teljesítmény AC230V 50/60Hz 5db 1db 1900W 8,3A A használati útmutatóban levő adatok csak tájékoztató jellegűek. Az esetleges nyomdai hibákért a WELLIS Magyarország Kft nem vállal felelősséget.

3 Köszönjük, hogy termékünket választotta! A termék szakszerű, és hatékony használata érdekében kövesse a használati utasításban leírtakat, és kérjük, vegye figyelembe az alábbiakat: A szauna beszerelésének és használatának követnie kell az itt leírt utasításokat. A nem szakszerű használatból fakadó esetleges személyi sérülés, vagy a berendezésben esett kár a felhasználó saját felelőssége. Biztonsági előírások: I. Rövidzárlat védelem beépítése szükséges. II. Gondoskodjon a megfelelő földeltségről. III. Ha a kijelzőn az Err hibaüzenet jelenik meg, ne kapcsolja be a fűtőszálakat. A hőmérséklet érzékelő hibát jelez. a. A hőmérséklet érzékelő rövidzárlata. A kijelzőn villog az Err felirat. b. A hőmérséklet meghaladja a maximumot. (68 C) 1. Semmilyen esetben se hagyja, hogy a hőmérséklet 68 C fölé emelkedjen. 2. Csökken a hőmérséklet érzékelő ellenállása. A mért érték nem valós. 3. Ha a kijelzett hőmérsékleti érték nem változik, a hőmérséklet érzékelő ellenállása túl magas lehet. A mért érték nem valós. A biztonságos használat érdekében, ha a 2. vagy 3. pontban leírtak következnek be, a hőmérséklet érzékelő cseréje szükséges. IV. A vezérlő egység kapcsolódobozában magas feszültségű áram van jelen. Felnyitása TILOS, és életveszélyes lehet. Bízza szakemberre. V. Olvassa el a használati útmutatót használat előtt. VI. Gyermekek csak felnőtt felügyelete mellet használhatják a szaunát. A hálózati vezeték hosszabbítása, toldása, cseréje, valamint a hálózati csatlakozó cseréje, életveszélyes és TILOS. SZAKSZERVIZÜNKKEL VALÓ BESZERELÉS, BEÜZEMELÉS ESETÉN AZ ÖN SZÁMÁRA 2 ÉV TELJESKÖRŰ GARANCIÁT BIZTOSÍTUNK, AMELY MAGÁBAN FOGLALJA AZ INGYENES KISZÁLLÁST IS. Bővebben lásd: Jótállási jegy Az összeszerelés előtt győződjön meg arról, hogy az alábbi eszközök rendelkezésére állnak, van elég hely, tiszta és száraz terület az összeszereléshez. Két személy szükséges az összeszereléshez. Figyelem: habár az útmutató érthető, javasoljuk, hogy az összeszerelést mindig hozzáértő szakember végezze el.

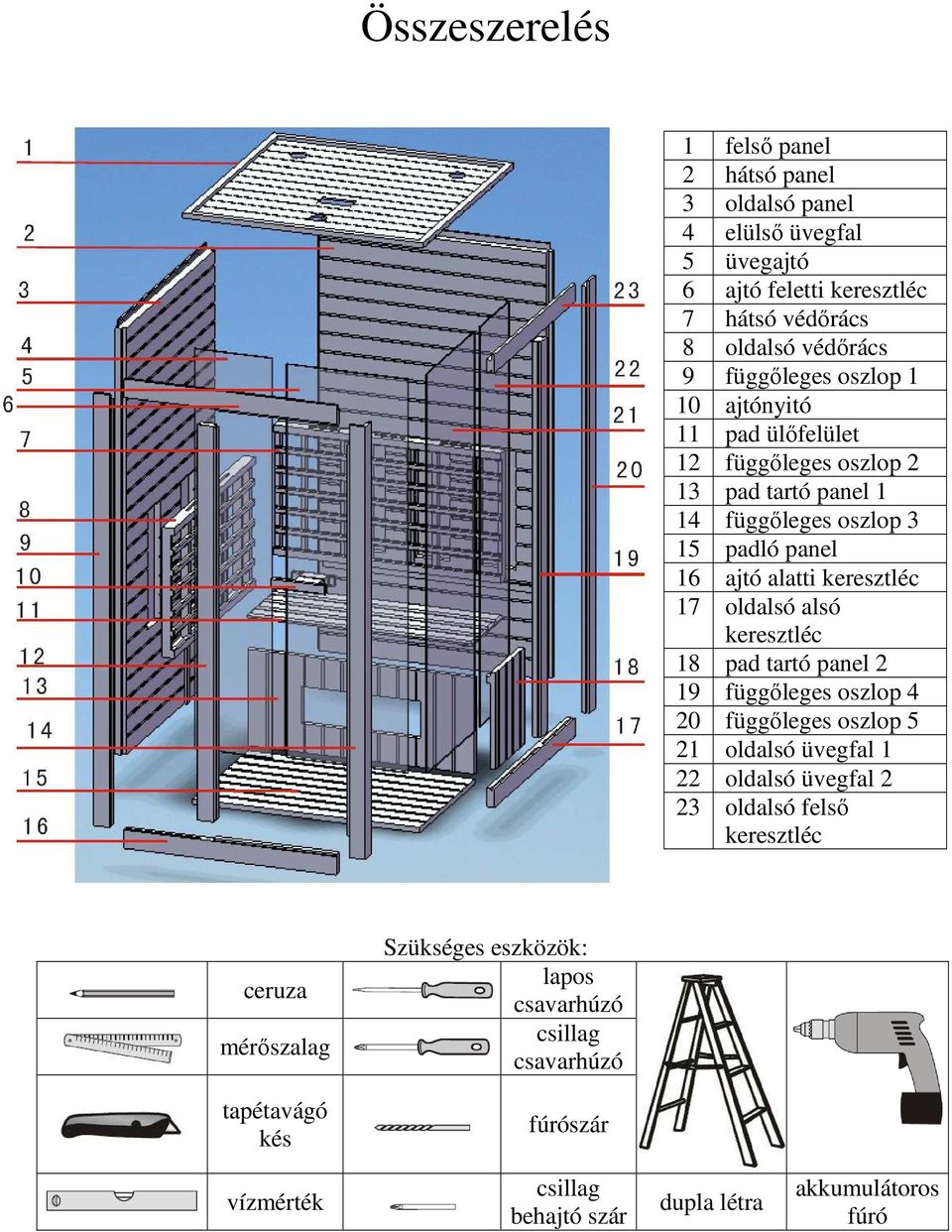

4 Összeszerelés 1 felső panel 2 hátsó panel 3 oldalsó panel 4 elülső üvegfal 5 üvegajtó 6 ajtó feletti keresztléc 7 hátsó védőrács 8 oldalsó védőrács 9 függőleges oszlop 1 10 ajtónyitó 11 pad ülőfelület 12 függőleges oszlop 2 13 pad tartó panel 1 14 függőleges oszlop 3 15 padló panel 16 ajtó alatti keresztléc 17 oldalsó alsó keresztléc 18 pad tartó panel 2 19 függőleges oszlop 4 20 függőleges oszlop 5 21 oldalsó üvegfal 1 22 oldalsó üvegfal 2 23 oldalsó felső keresztléc ceruza mérőszalag Szükséges eszközök: lapos csavarhúzó csillag csavarhúzó tapétavágó kés fúrószár vízmérték csillag behajtó szár dupla létra akkumulátoros fúró

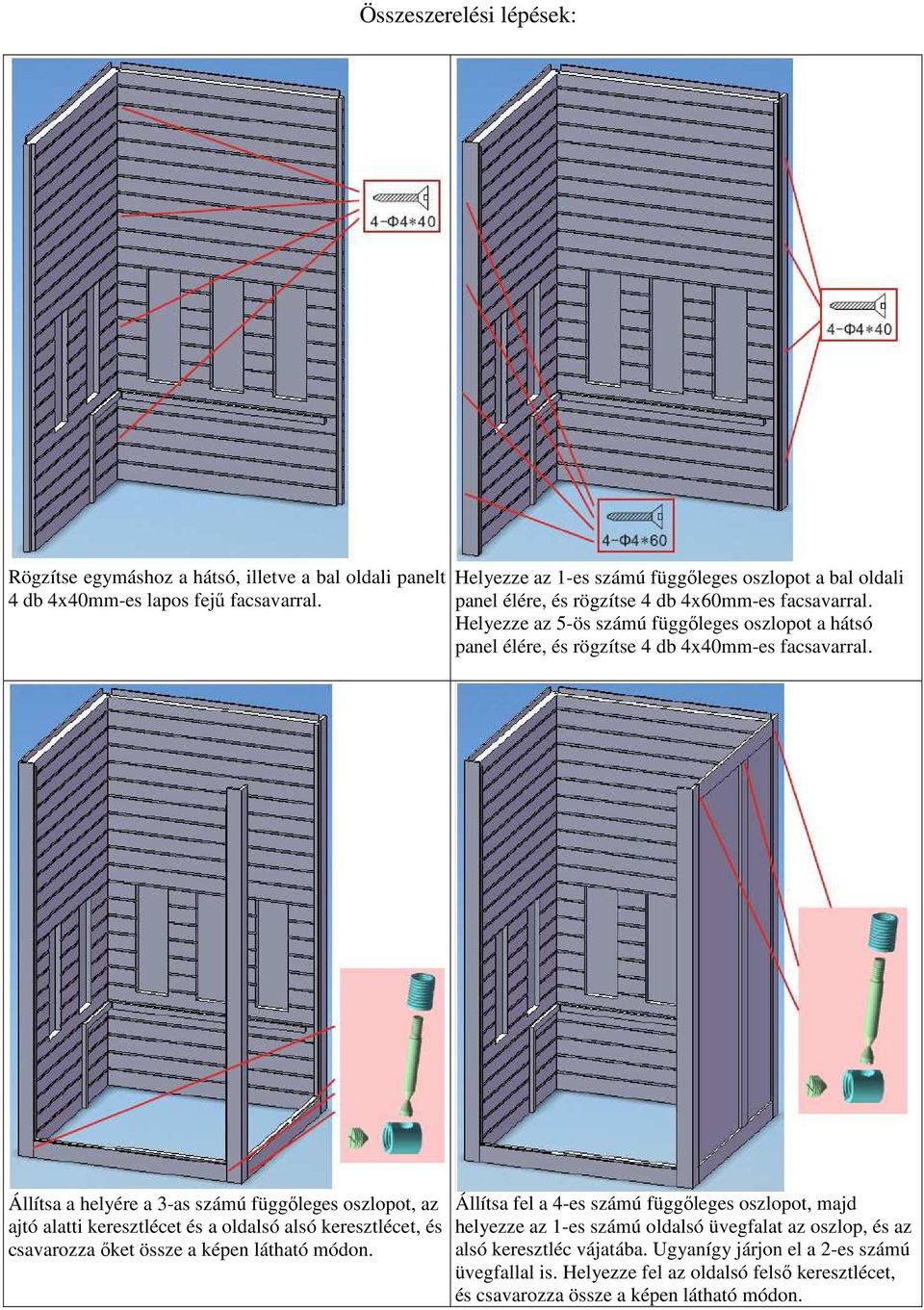

5 Összeszerelési lépések: Rögzítse egymáshoz a hátsó, illetve a bal oldali panelt 4 db 4x40mm-es lapos fejű facsavarral. Helyezze az 1-es számú függőleges oszlopot a bal oldali panel élére, és rögzítse 4 db 4x60mm-es facsavarral. Helyezze az 5-ös számú függőleges oszlopot a hátsó panel élére, és rögzítse 4 db 4x40mm-es facsavarral. Állítsa a helyére a 3-as számú függőleges oszlopot, az ajtó alatti keresztlécet és a oldalsó alsó keresztlécet, és csavarozza őket össze a képen látható módon. Állítsa fel a 4-es számú függőleges oszlopot, majd helyezze az 1-es számú oldalsó üvegfalat az oszlop, és az alsó keresztléc vájatába. Ugyanígy járjon el a 2-es számú üvegfallal is. Helyezze fel az oldalsó felső keresztlécet, és csavarozza össze a képen látható módon.

6 Állítsa fel a 2-es számú függőleges oszlopot, majd helyezze az elülső üvegfalat az oszlop, és az ajtó alatti keresztléc vájatába. Helyezze fel az ajtó feletti keresztlécet, és csavarozza össze a képen látható módon. Állítsa a helyükre a pad tartó paneleket, és csavarozza az oldalsó, illetve a hátsó panelhez. Helyezze fel a pad ülőfelületét. Helyezze a hátsó védőrácsot a hátsó panelre, és csavarozza rá 8db 4x60mm-es lapos fejű facsavarral. (A pad ülőfelülete és a védőrács közötti távolság kb 30mm.) Helyezze az oldalsó védőrácsot az oldalsó panelre, és csavarozza rá 8db 4x60mm-es lapos fejű facsavarral. (A pad ülőfelülete és a védőrács közötti távolság kb 30mm.)

7 Rögzítse a felső panelt 12db 4x60mm-es lapos fejű facsavarral. Helyezze be a padló panelt, és ellenőrizze, hogy mindenhol rendesen felfküdjön. Szerelje be az ajtót a két zsanér segítségével. Szerelje fel az ajtónyitót 2 db 8x45mm-es hatlapfejű csavarral, és 2 db 4x35mm-es laposfejű csavarral. Helyezze fel az ajtóra a mágneses ajtózáró gumicsíkot. A szigetelő gumicsíkokkal tömítse az illesztékeket. Csatlakoztassa a vezetékeket. (lásd: kapcsolási ábra)

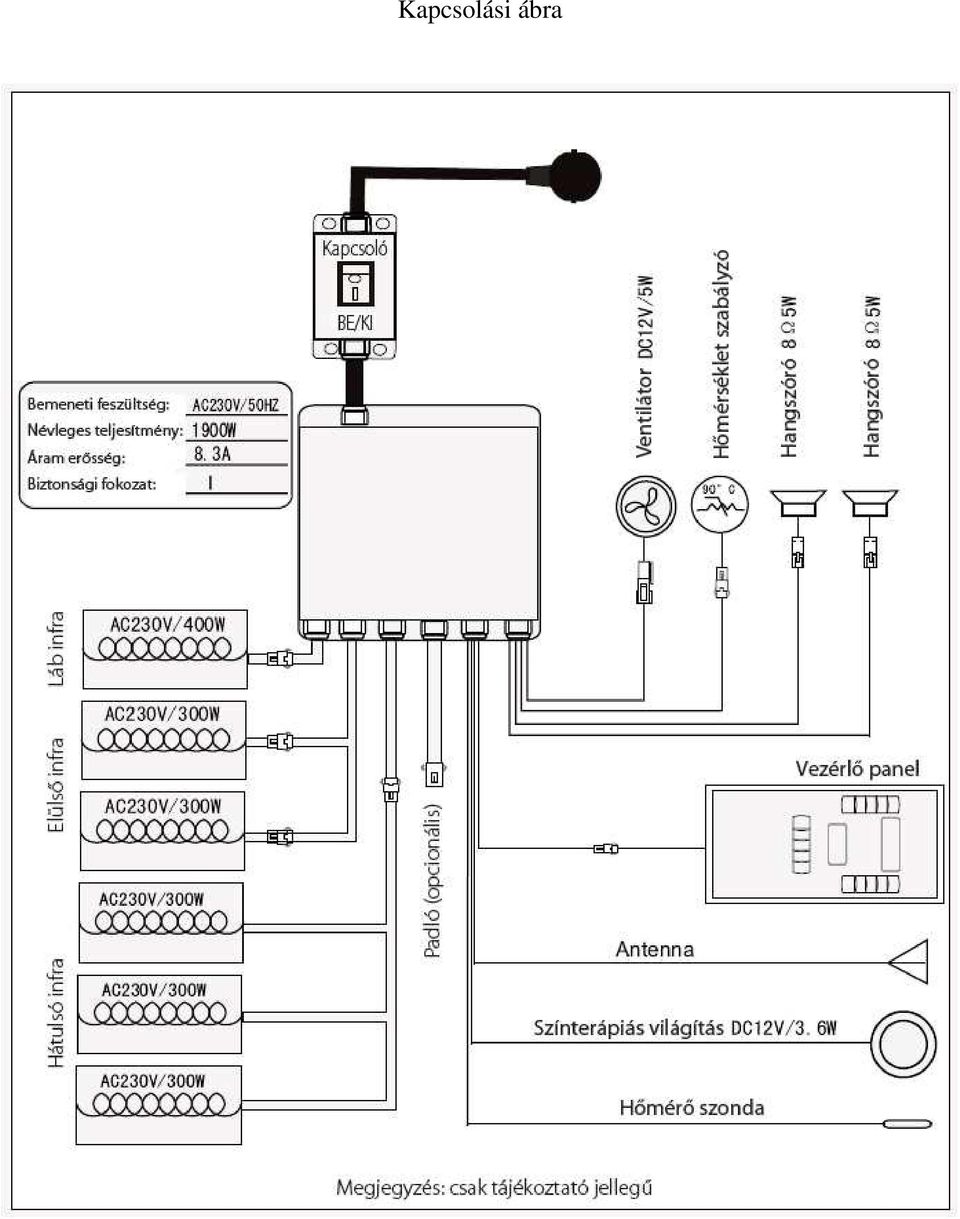

8 Kapcsolási ábra

9 A vezérlőpanel funkciói A távirányító funkciói

10 Használati utasítás 1. A fűtőszálak bekapcsolása Kapcsolja be a kabin felső paneljén található főkapcsolót. Az Infraszauna be/ki jelzőlámpa világítani fog. Nyomja meg a gombot a fűtőszálak elindításához. A hátulsó, elülső és a lábinfrák bekapcsolódnak, és a három visszajelző lámpa automatikusan 100%-os értéken fog világítani. Ez az alap beállítás. 2. A fűtőszálak erejének állítása (A fűtőszálaknak bekapcsolt állapotban kell lenniük) Nyomja meg a, a, vagy a gombot az elülső/hátulsó/láb infra erősségének állításához. Többszöri gombnyomásra az alábbi értékeket tudja beállítani: 100%, 75%, 50%, 25%, 0%. 3. Padlófűtés (opcionális) A fűtőszálak bekapcsolt állapotában nyomja meg a kikapcsolásához. gombot a padlófűtés be illetve 4. Hőmérséklet állítás (A fűtőszálaknak bekapcsolt állapotban kell lenniük) A felső kijelző az előre beállított, és az aktuális belső hőmérséklet kijelzésére szolgál. Nyomja meg a gombot a hőmérséklet-szabályozó rendszerbe való belépéshez. A kijelző villogni kezd. Nyomja meg a vagy gombot a kívánt hőmérséklet 1 C fokonkénti csökkentéséhez, vagy növeléséhez. Miután beállította a kívánt hőmérsékletet, a kijelző további 2 másodperces villogás után az aktuális belső hőmérsékletet fogja mutatni. Amint a belső hőmérséklet elérte a kívánt hőmérséklet értékét, a fűtőszálak kikapcsolódnak. Amint a belső hőmérséklet 2 C fokkal a kívánt hőmérséklet alá csökken, a fűtőszálak újra bekapcsolódnak. A hőmérsékletet 40 és 60 C fok között tudja állítani. 5. Időzítő beállítása Ezzel a funkcióval egy előre beállított ideig tudja használni az infrakabint. (A fűtőszálaknak bekapcsolt állapotban kell lenniük) Az alsó kijelző a beállított idő, és a visszaszámláló kijelzésére szolgál. Nyomja meg a gombot az időzítő rendszerbe való belépéshez. A kijelző villogni kezd. Nyomja meg a vagy gombot a kívánt időintervallum 1 percenkénti csökkentéséhez, vagy növeléséhez. Miután beállította a kívánt időintervallumot, a kijelző további 2 másodperces villogás után elkezd visszaszámlálni. Amint az előre beállított idő letelt, (a kijelzőről 00,0 érték olvasható le) a fűtőszálak további 1 perc működés után leállnak. Az időzítőt 5 és 30 perces intervallumban tudja állítani. 6. LED-es színterápiás világítás (A főkapcsolónak bekapcsolt állapotban kell lennie)

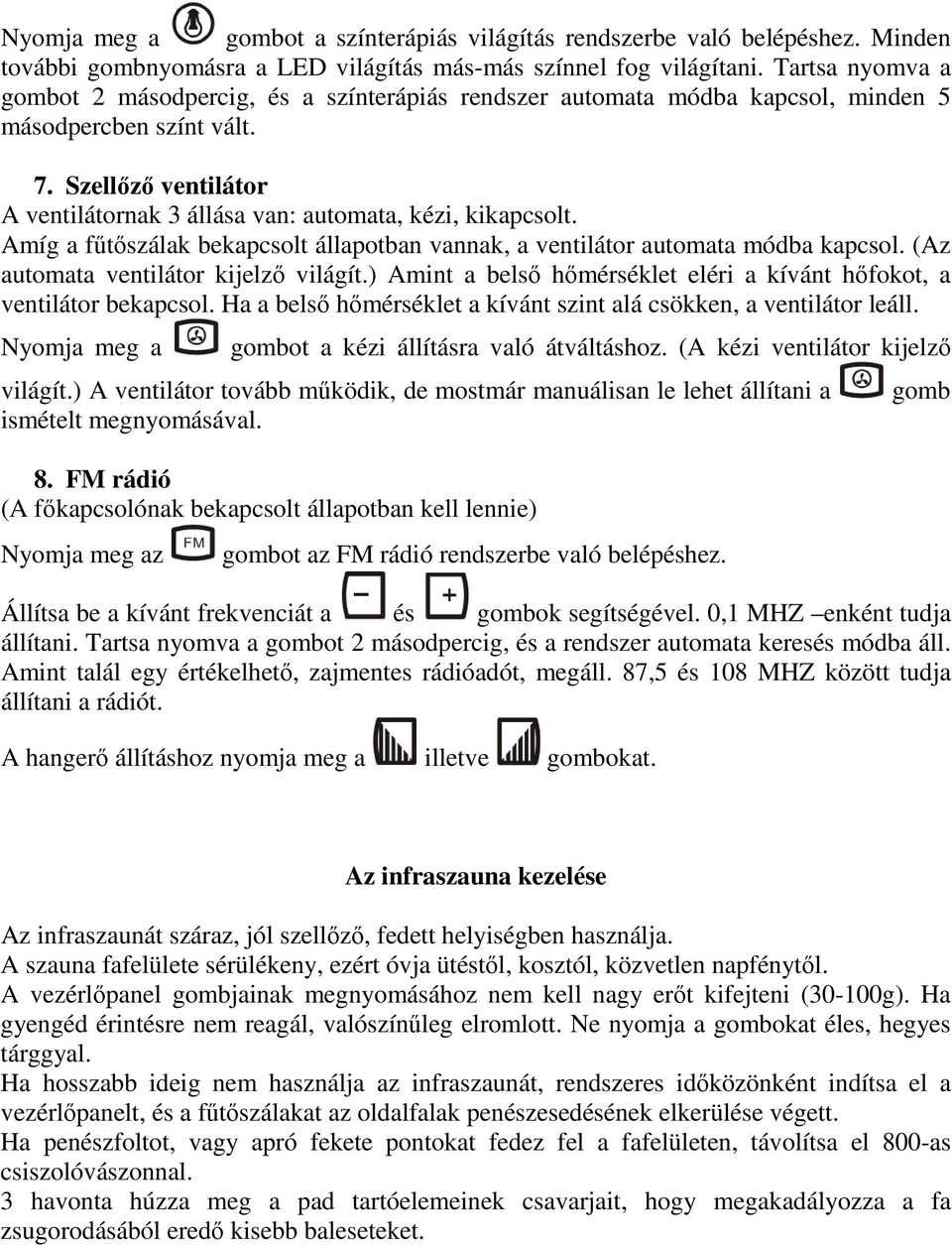

11 Nyomja meg a gombot a színterápiás világítás rendszerbe való belépéshez. Minden további gombnyomásra a LED világítás más-más színnel fog világítani. Tartsa nyomva a gombot 2 másodpercig, és a színterápiás rendszer automata módba kapcsol, minden 5 másodpercben színt vált. 7. Szellőző ventilátor A ventilátornak 3 állása van: automata, kézi, kikapcsolt. Amíg a fűtőszálak bekapcsolt állapotban vannak, a ventilátor automata módba kapcsol. (Az automata ventilátor kijelző világít.) Amint a belső hőmérséklet eléri a kívánt hőfokot, a ventilátor bekapcsol. Ha a belső hőmérséklet a kívánt szint alá csökken, a ventilátor leáll. Nyomja meg a gombot a kézi állításra való átváltáshoz. (A kézi ventilátor kijelző világít.) A ventilátor tovább működik, de mostmár manuálisan le lehet állítani a ismételt megnyomásával. 8. FM rádió (A főkapcsolónak bekapcsolt állapotban kell lennie) Nyomja meg az gombot az FM rádió rendszerbe való belépéshez. gomb Állítsa be a kívánt frekvenciát a és gombok segítségével. 0,1 MHZ enként tudja állítani. Tartsa nyomva a gombot 2 másodpercig, és a rendszer automata keresés módba áll. Amint talál egy értékelhető, zajmentes rádióadót, megáll. 87,5 és 108 MHZ között tudja állítani a rádiót. A hangerő állításhoz nyomja meg a illetve gombokat. Az infraszauna kezelése Az infraszaunát száraz, jól szellőző, fedett helyiségben használja. A szauna fafelülete sérülékeny, ezért óvja ütéstől, kosztól, közvetlen napfénytől. A vezérlőpanel gombjainak megnyomásához nem kell nagy erőt kifejteni (30-100g). Ha gyengéd érintésre nem reagál, valószínűleg elromlott. Ne nyomja a gombokat éles, hegyes tárggyal. Ha hosszabb ideig nem használja az infraszaunát, rendszeres időközönként indítsa el a vezérlőpanelt, és a fűtőszálakat az oldalfalak penészesedésének elkerülése végett. Ha penészfoltot, vagy apró fekete pontokat fedez fel a fafelületen, távolítsa el 800-as csiszolóvászonnal. 3 havonta húzza meg a pad tartóelemeinek csavarjait, hogy megakadályozza a fa zsugorodásából eredő kisebb baleseteket.

12 Lehetséges hibák és megoldások Figyelem! Minden nemű elektromos javítást a főkapcsoló KIKAPCSOLT állapotában kell végezni! Villanyszerelési munkákat bízza szakemberre! Általános hibák Lehetséges okok Hibaelhárítás A be/ki jelzőlámpa nem világít A be/ki jelzőlámpa világít, de a kijelző nem A színterápiás LED világítás nem működik A szellőztető ventilátor nem működik A vezérlőpanel irányíthatatlanná válik A fűtőszálak nem működnek Az FM rádió nem működik A távirányító nem működik A főkapcsoló vezetéke nincs megfelelően csatlakoztatva, vagy nincs bekapcsolva. A kapcsolódoboz vezetékei lazák. A vezérlő doboz és a vezérlőpanel közötti vezetékek nincsenek megfelelően csatlakoztatva. A vezérlődobozban kiégett egy biztosíték. A vezérlő panel elromlott. A vezérlő doboz és a vezérlőpanel közötti vezetékek nincsenek megfelelően csatlakoztatva. A vezérlő panel elromlott. A vezérlő doboz és a LED világítás közötti vezetékek nincsenek megfelelően csatlakoztatva. A LED világítás elromlott. A vezérlő doboz és a ventilátor közötti vezetékek nincsenek megfelelően csatlakoztatva. A ventilátor elromlott. Valami akadályozza a ventilátor lapátjait. Megszűnt a kapcsolat a vezérlődoboz és a vezérlőpanel között. A vezérlő doboz és a vezérlőpanel közötti vezetékek nincsenek megfelelően csatlakoztatva. A fűtőszálak vezetékei nem megfelelően lettek csatlakoztatva, vagy nincsenek bekapcsolva. A kijelzőn az Err hibaüzenet olvasható. A vezérlődobozban kiégett egy biztosíték. Ellenőrizni kell a vezetékek csatlakozását, meg kell erősíteni azokat, és fel kell kapcsolni a főkapcsolót. A biztosíték cseréje szükséges. A vezérlőpanel cseréje szükséges. A vezérlőpanel cseréje szükséges. A LED világítás cseréje szükséges. A ventilátor cseréje szükséges. Szűntesse meg az akadályt. Indítsa újra a vezérlőpanelt. Kapcsolja be a fűtőszálakat. A hőmérséklet szenzor vezetékét ellenőrizni kell. A biztosíték cseréje szükséges. A vezérlőpanel gombjai irányíthatatlanná válnak. A vezérlőpanel cseréje szükséges. Az FM rádió vezetékei nincsenek megfelelően csatlakoztatva, vagy nincs bekapcsolva. Nem állított be frekvenciát, ill. hangerőt. Nincs jel, vagy gyenge a jel. Nem megfelelő szögben, vagy irányban tartja a távirányítót. Erős elektromágneses hatás a közelben. Kapcsolja be a rádiót. Állítsa be a frekvenciát, és hangosítsa fel a rádiót. Helyezze át a vevő antennát, majd próbáljon meg újból frekvenciát keresni. Irányítsa a távirányítót a vezérlőpanelen található jelfogó felé. Ebben az esetben ne használja a távirányítót. Alkalmazzon kézi beállítást. Az elem lemerült, vagy nem megfelelő erősségű. Helyezzen be új elemet.
