Szilárdtüzelésű LECHMA típusú központifűtéses kandallóbetétek Üzembe helyezési és használati útmutatója

Átírás

1 Szilárdtüzelésű LECHMA típusú központifűtéses kandallóbetétek Üzembe helyezési és használati útmutatója BEÜZEMELÉS KÖTELES! Hivatalos importőr és márkaszerviz: Radeco Hungary Kft Szigetszentmiklós, Szerelő u. 2. tel: fax: műszaki információ:

2 Tisztelt Vásárlónk! A kandallóbetét beépítése és üzembe helyezése előtt kérjük, olvassa el ezt a kezelési útmutatót. Ezáltal elkerülheti azokat a problémákat, melyek a későbbiekben akár a garancia megvonását is eredményezhetik. Kérjük, őrizze meg a kezelési útmutatót, hogy további információhoz juthasson belőle! Ez a készülék is, mint minden szilárd tüzelésű berendezés, beüzemelés köteles! Tartalom: 1. A kandallóbetétek meghatározása. 2. A LECHMA PL-190 típus sorozat és technikai adataik 2.1 A Lechma PL-190 típusai 2.2 A kandallóbetét fő részei és technikai adatok 2.3 Lehetséges bekötési vázlat 2.4 Méretek és adatok 3. Szállítás és tárolás 3.1 Szállítás 3.2 Tárolás 4. Elhelyezés és beépítés 4.1 Általános utasítások az elhelyezésre és beépítésre vonatkozóan 4.2 Az elhelyezés szabályozása 4.3 A vízfűtéses kandallóbetét szerelése és csatlakoztatása a fűtésrendszerbe 5. Üzembe helyezés/üzemeltetés 5.1 A szabályozó elemek használata 5.2 Biztonsági előírások 5.3 Az első felfűtés 5.4 Az üzemeltetés fő alapelvei 6. A kandallóbetétek karbantartása és tisztítása 7. Tisztítás 8. Garanciális feltételek 8.1 Típuscímke és Garanciajegy Infovonal: +36/

3 Fontos figyelmeztetés! Kandalló és a gyermekek: Tegyük meg a szükséges óvintézkedéseket, hogy gyermekek felügyelet nélkül ne lehessenek a működő kandalló környezetében! Mindig tartsuk be az itt leírtakat! Önmaga és családja biztonsága érdekében a beüzemelést mindig végeztesse szakemberrel! A készülék forgalmazójának felelőssége a tűztér leszállításáig terjed. Bármilyen káreseményért, amely a szakszerűtlen beüzemelésből, illetve az itt leírtak be nem tartásából ered, sem a gyártó, sem a forgalmazó felelősséggel nem tartozik! Ne feledje, hogy a kandalló üzemeltetése veszélyes! Az Ön érdekében szigorúan tilos: A tűztér közvetlen közelében éghető tárgyakat elhelyezni Bármilyen típusú utóhőhasznosítót beépíteni A készülék füstcső kivezetéstől eltérő méretű kéményt használni A vízoldali teljesítményt meghaladó méretezésű vizes rendszert kiszolgálni Bármilyen módosítást végrehajtani a készüléken Az itt felsoroltakon kívül más tüzelőanyag használata Az itt leírtak be nem tartása a garancia azonnali megvonását vonzza maga után! A gyártó fenntartja magának a jogot a tűztér egyes részeinek, működési elvének, előzetes értesítés nélküli, módosítására! Közösségi épületekben a kandallóbetét beépítésénél a helyi hatóságok irányelveit kell követni Fontos szerelési információ! Az Ön kandallója 5-15 Pa közötti huzatértékre lett tervezve. Sajnos a kémények többségében ezt lényegesen meghaladó érték mérhető. Amennyiben a készülék ilyen körülmények között fog üzemelni, az a következőket vonzhatja maga után: A megadottnál magasabb tüzelőanyag felhasználás Elégtelen felmelegedés és kicsi fűtőteljesítmény Gyors és visszafordíthatatlan állapotromlás, ebből kifolyólag GARANCIA vesztés. A magas huzatértékből adódó károkért a gyártó és a forgalmazó nem vállal felelősséget. A beépítés során ellenőriztesse huzatértékét. 1. A kandallóbetétek meghatározása A kandallóbetétek zárt égésterű, beépítést igénylő készülékekként jellemezhetőek, melyek alkalmi fűtésre és lakóterek, vagy más belső helyiségek kiegészítő fűtésére szolgálnak. A kandallóbetétek szakaszos üzemű berendezések, melyek kiegészítő fűtésre alkalmasak.

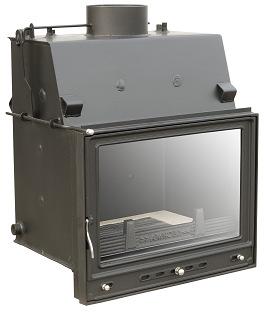

4 A vízfűtéses kandallóbetétek lehetővé teszik a kiegészítő fűtést, központi fűtéses rendszerekre telepítve is. A vízfűtéses kandallóbetéteket kiegészítő hőforrásként kell tekinteni. A kandallóbetétekben csak száraz, keményfát és fa brikettet szabad használni, melyek nedvességtartalma nem haladja meg a 20%-ot. 2. A LECHMA PL-190 típussorozat és technikai adataik Ezek a készülékek masszív acéllemezből készült vízfűtéses kandallóbetétek, vízköpennyel a készülék körül. A kandallóbetétek tűztere tűzálló anyaggal bélelt és egy öntöttvas rostély található benne. A kandallóbetétek ajtajában hőálló kerámiaüveg van, és vízszintesen balra nyílik. A kandallóbetét része a kivehető hamuzófiók. A kandallóbetét felülete speciális hőálló védő festékréteggel van bevonva. A központi fűtéses kandallók nyitott vagy zárt fűtési rendszerre köthetők, az előírások szerinti biztonsági berendezések csatlakoztatásával. (Ezekről érdeklődjön a szerelést végző gépész szakembernél!) A hőcserélőket acéllemezből hegesztik. A víz be- és elvezetéséhez a hőcserélők menetes csonkkal vannak ellátva. 2.1 A Lechma PL-190 típusai Standart 15,19,24 és 32 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez. Pryzma- hajlított üveggel 15,19,24 és 32 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez. Pryzma D- osztott üveggel 15,19,24 és 32 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez. Panorama-ívesen hajlított üveggel 15,19,24 és 32 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez. Standart korner 8 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez Pryzma korner- hajlított prizmatikus üveggel 8 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez Pryzma D korner- osztott prizmatikus üveggel 8 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez Panorama korner-ívesen hajlított üveggel 8 kw-os teljesítményben, nyitott UO és nyomás alatti UZ rendszerekhez Infovonal: +36/

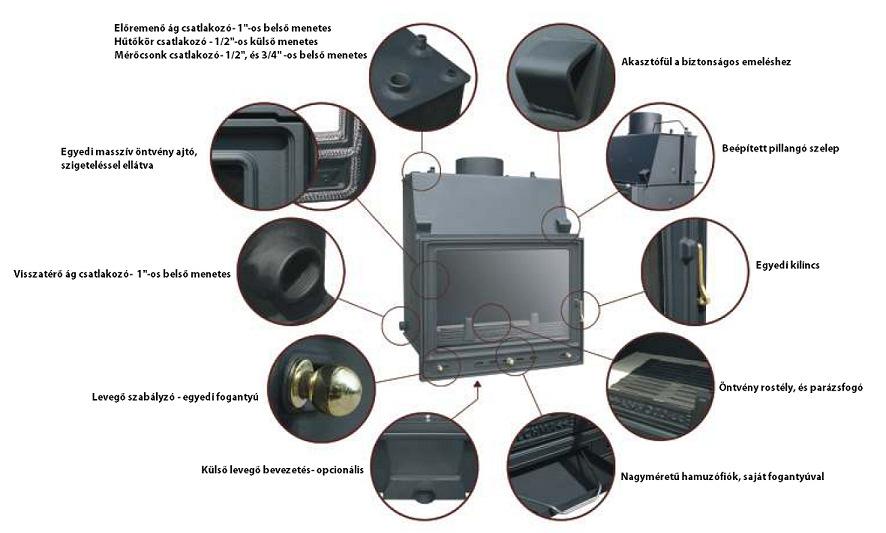

5 2.2 A kandallóbetét fő részei és technikai adatok

6 Infovonal: +36/

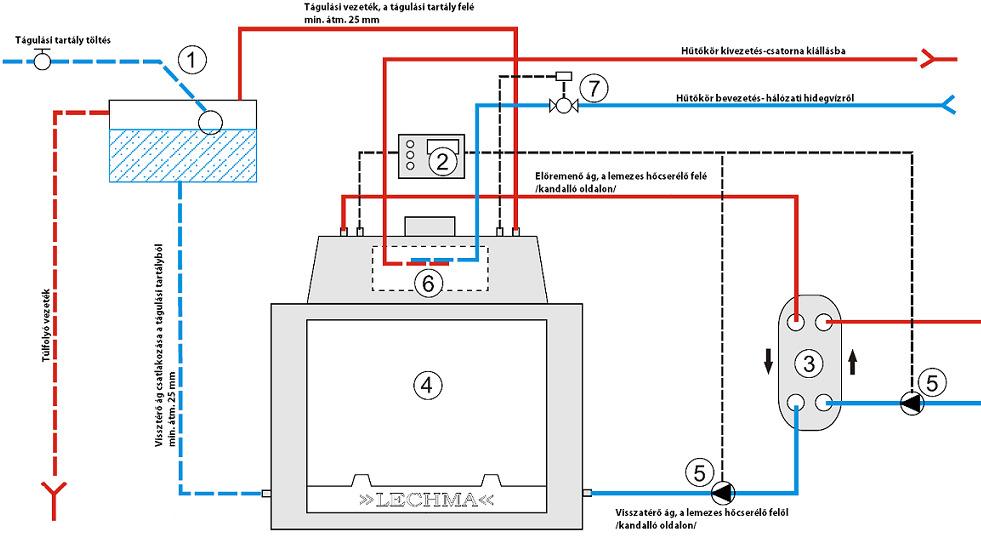

7 2.3 Lehetséges bekötési vázlat 1. Tágulásitartály töltés-nem tartozék 2. Vezérlő termosztát-nem tartozék 3. Lemezes hőcserélő- nem tartozék 4. Kandalló betét 5. Keringető szivattyú- nem tartozék 6. Hűtőkör- az UZ típusokban előre beépítve 7. Termikus túlfolyó- nem tartozék Paraméterek Pryzma Pryzma D Panorama Jelölése Jelölés Standard egys Névleges teljesítménye P kw 14, ,4 15, ,8 32,6 15, ,8 32,6 15, ,8 32 Vízoldali teljesítménye PW kw 12,6 16, ,7 13, ,9 28,7 13, ,9 28,7 11, ,7 28,1 Légfűtésre fordított teljesítménye PSH kw 2,2 2,3 2 4,7 2,8 3 2,9 3,9 2,8 3 2,9 3,9 3,8 4 4,1 3,9 Egyszerre berakható fa mennyisége B kg Legmagasabb fütgáz hőmérséklet tmax C Átlag füstgázhőmérséklet tsr C CO Kibocsátás CO13 % 0,56 0,53 0,53 0,72 0,51 0,52 0,59 0,68 0,51 0,52 0,59 0,68 0,77 0,78 0,68 0,69 CO2 Kibocsátás b % 10,8 10,6 10,5 9,7 11, ,6 10,8 11, ,6 10,8 11,6 11,2 9,8 9,4 Füstgáz tömegáramlás m g/s 14,4 18, ,2 15, ,1 31,7 15, ,1 31,7 14, ,1 31,1 Huzatigény normál üzemben Fzn mbar 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 Huzatigény minimum Fmin mbar 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 Hatásfoka? % 70,3 71, , ,5 72,2 71, ,5 72,2 71, ,3 70 Megengedett üzemi nyomás-uo Pr bar Megengedett üzemi nyomás-uz Ppr bar

8 2.4 Méretek és adatok Model kw Nettó tömeg / kg / Vízzel feltöltve / kg / Víztérfogat / L / Standard ~207 ~39 Standard ~219 ~39 Standard ~229 ~46 Pryzma ~222 ~44 Pryzma ~231 ~44 Pryzma ~251 ~54 Pryzma D ~223 ~44 Pryzma D ~232 ~44 Pryzma D ~252 ~54 Panorama ~217 ~43 Panorama ~220 ~43 Panorama ~238 ~53 Mini Pryzma ~188 ~37 Mini Pryzma ~189 ~38 Mini Panorama ~187 ~37 Mini Panorama ~188 ~38 PL-190 típusok méretei Típus Standard Pryzma Pryzma D. Panorama kw H HR G GR S SF R Ø PL-190 korner típusok méretei Típus Standard Pryzma Pryzma D Panorama kw H HR G GR S Sf B Bx L R Ø Infovonal: +36/

9 PL-190 Standard Pryzma/Pryzma D Panorama PL-190 korner

10 UO PL-190 korner típus csőkiosztásai UZ 1. Előremenő ág csatlakozás 1. Előremenő ág csatlakozás 2. Visszatérő ág csatlakozás 2. Visszatérő ág csatlakozás 3. Keringető szivattyúvezérlés érzékelő csatlakozás 3. Keringető szivattyúvezérlés érzékelő csatlakozás 4. Termikus túlfolyó érzékelő csatlakozás 4. Termikus túlfolyó érzékelő csatlakozás 5. Mérőcsonk csatlakozás 5. Mérőcsonk csatlakozás 6. Vízköpeny 6. Hűtőkör csatlakozás UO PL-190 típus csőkiosztásai UZ 1. Előremenő ág csatlakozás 1. Előremenő ág csatlakozás 2. Visszatérő ág csatlakozás 2. Visszatérő ág csatlakozás 3. Keringető szivattyúvezérlés érzékelő csatlakozás 3. Keringető szivattyúvezérlés érzékelő csatlakozás 4. Termikus túlfolyó érzékelő csatlakozás 4. Termikus túlfolyó érzékelő csatlakozás 5. Mérőcsonk csatlakozás 5. Mérőcsonk csatlakozás 6. Hűtőkör csatlakozás Infovonal: +36/

11 3 Szállítás és Tárolás 3.1 Szállítás A kandallóbetétet csak függőleges helyzetben szabad szállítani, az eredeti csomagolásban és mozgás ellen bebiztosítva. A szállítás csak zárt térben történhet, az időjárás hatásaiból adódó károsodások elkerülése érdekében. A kandallóbetét átvételekor figyeljen a csomagolás és a tartalom sértetlenségére és teljességére. 3.2 Tárolás A kandallóbetétet száraz helyen, állandó hőmérsékleten kell tárolni. A tárolás és a mozgatás függőleges helyzetben történhet. A mozgatás közben ügyeljen a fokozott balesetveszélyre! A helytelen tárolás a festékréteg károsodásához vezethet! 4. Elhelyezés és beépítés 4.1 Általános útmutatások az elhelyezésre és beépítésre Minden kandallóbetétet feltétlenül úgy kell beépíteni, hogy a beépítés minden helyi, nemzeti és európai előírásnak, normának eleget tegyen! Figyelembe kell venni továbbá jelen használati útmutatónak az előírásait is. A kandallóbetétek csak száraz környezetbe történő beépítésre alkalmasak, az érvényes norma szerint olyan nem agresszív környezetbe, amely minden robbanó és éghető gáztól mentes. A kandallóbetét beépítése előtt ellenőrizni kell a kéményt, amit legjobb, ha kéményseprő szakemberrel végeztetünk el. Egy kéményre egy készülék csatlakoztatható! A füstcsatorna helyes kiépítése alapvető biztonsági követelmény, bízzuk kandallóépítő szakemberre! A beépítés során biztosítani kell a megfelelő teret a készülék, a füstcső és a kémény tisztítása számára. Abban a légtérben, ahol a kandallóbetét található, TILOS bármilyen légfelhasználót üzemeltetni! (konyhai páraelszívó, központi porszívó, ventillátoros mellékhelység szellőztetés ) Ezek légellátását mindig biztosítani kell, függetlenül a kandallótól! Konzultáljon kandalló építőjével! A kandalló számára megfelelő mennyiségű levegő utánpótlásról gondoskodni kell! Figyelem! A beépítésnek biztosítania kell a levegő megfelelő áramlását a tűztér körül! A kandallóbetét soha nem lehet teherhordó felület! 4.2 Az elhelyezés szabályozása A készüléket megfelelő teherbírású szilárd alapon kell elhelyezni, a legjobb, ha egy betonlemezen vagy más, nem éghető anyagból készült lemezen. Amennyiben az aljzat teherbírása kétséges, forduljon kandalló építő szakemberéhez! Éghető talajra történő beépítés esetén a készüléket és annak környékét az érvényben lévő előírások szerint szigetelni kell! A

12 készülékre és annak közelébe nem szabad éghető, hőre érzékeny anyagból készült tárgyakat helyezni. A kandallóbetétet úgy kell beépíteni, hogy biztosítsuk a dilatáció (hőtágulás) számára szükséges helyet (min. 5 mm-es távolság javasolt). A falaknak, amelyek a kandalló oldalfalait alkotják, hőállónak és lehetőség szerint simának kell lenniük. A hőlégkamra köpenyét szintén nem éghető anyagból kell kivitelezni, és a belső oldalának hőszigeteltnek kell lennie. A szigetelésnek és a felhasznált építőelemeknek olyan anyagból kell lenniük, amelyek a meleg hatására nem bocsátanak ki az egészégre ártalmas anyagokat. A hőlégkamrát egy nem teljesen csukható ráccsal ellátott nyíláson át kell szellőztetni, a nyílást úgy kell elhelyezni, hogy a felső pereme a födémtől legalább 450 mm-re legyen. Az ellenőrzés és a füstgázelvezető csatorna tisztíthatósága érdekében biztosítani kell a hozzáférést a hőlégkamra teréhez. Az égési, szellőzési és fűtési levegőszabályozó rácsát úgy kell elhelyezni, hogy az ne tömődhessen el. A kandallóbetét üzembe helyezése előtt ellenőrizni kell a füstgáz elvezetést, és felül kell azt vizsgálni, még mielőtt a körbeépítés megkezdődne. Ezt csak szakember végezheti! Mivel a kandalló beépítése viszonylag magas költségekkel és nem kis munkával jár, ezért javasoljuk, hogy a beépítéssel egy erre szakosodott vállalkozást, bízzanak meg, ahol az elvégzett munkára garanciát is kapnak. 4.3 A központi fűtéses kandallóbetétek összeszerelése és csatlakoztatása a fűtéshálózathoz A kandallóbetét összeszerelését, ill. csatlakoztatását csak megfelelő képesítéssel és minősítéssel rendelkező szakember végezheti el, a megfelelő dokumentáció alapján. A beüzemelési tervet kizárólag szakember készítheti el! A vizes rendszer kiépítésének hibáiért, illetve az ebből adódó károkért a forgalmazó semmiféle felelősséggel nem tartozik! FONTOS TANÁCSOK A fűtési vagy vízmelegítési rendszerbe történő beépítés esetén mindig biztosítani kell, hogy a berendezés leadott teljesítményével összhangban legyen a rendszer által felvett hőmennyiség! A fűtési hálózat kiépítésénél ügyelni kell a visszatérővíz hőmérsékletére, aminek az alsó határa 50 C, ez alatt kondenzáció lép föl, ami azonnali garancia megvonást eredményez. A csomag nem tartalmazza a szabályozó vagy biztonsági elemeket. Ezeket a beépítési tervnek megfelelően a beüzemelést végző szakembernek kell beépítenie! A forgalmazó biztosítja egy lehetséges bekötési vázlat megtekintésének lehetőségét! Ez nem helyettesítheti a tervezés folyamatát! A tervezőnek biztosítania kell, hogy a kandallóbetét üzemeltetése során az áramlás nem állhat meg. Infovonal: +36/

13 TILOS a kandallóbetétet üzemeltetni, ha a hőcserélő nincs folyadékkal feltöltve! A készüléket javasolt mesterségesen keringetett rendszerben üzemeltetni! Alapvető fontosságú a keringetés folyamatossága! 5. Üzembe helyezés/üzemeltetés A kandalló biztonságos és helyes üzemeltetéséhez az alábbi előírásokat feltétlenül be kell tartani: 1. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tűzvédelmi rendelkezéseit kell betartani. A kandalló gyári csatlakozásánál sem kisebb, sem pedig nagyobb dimenziójú kéménybe nem köthető (180 mm-es: 180x180 mm szögletes, vagy Ø 180 mm, a 200 mm-es: 200x200 mm szögletes, vagy Ø 200 mm méretre köthető), ettől eltérni csak a helyi szakhatóság engedélyével lehet, az előírt formában, és a feltételeknek eleget téve lehet. A készülék füstcső kivezetését, leszűkíteni, a gyári mérettől kisebb méretre kötni TILOS! A füstcső csatlakoztatásának a kéményhez, oldhatónak kell lennie. A kéményméretezés megfelelő elvégzése, alapvető feltétele a garanciának. 2. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket csatlakoztatni akarja, tökéletes állapotban kell lennie. A kémény magassága minimum 5 m, huzata pedig 10 Pa-nál nagyobb (vízfűtéses kandalló esetében minimum 15 Pa) kell, hogy legyen. Amennyiben a kémény túl magas, (a huzat nagyobb, mint 20 Pa), szükség van egy huzatszabályozó alkalmazására, hogy a huzat mértéke csökkenjen, ami lehet automata, vagy fix beállítású. A túl nagy huzat hosszabb távon károsítja a készüléket, ami lehetetlenné teszi a garanciális jogok érvényesítését! 3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell. 4. Ajánlatos a készülék beállításakor tiszta gyapjúkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük. 5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni, és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. AZ ILYEN TÍPUSÚ KÁROK ESETÉN NEM VÁLLALUNK GARANCIÁT! 6. Engedélyezett tüzelőanyagok: - természetes faanyag - esetlegesen barnaszén-brikett (ld. használati utasítás) 7. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot vagy fagyapotot kell használni. 8. Hulladék, finom faapríték, fakéreg, széntörmelék, forgácslap maradékok, nedves és favédőszerrel kezelt fa, papír és karton vagy hasonlók égetése TILOS! 9. Az első begyújtásnál füst és kellemetlen szagok képződhetnek, ezért feltétlenül gondoskodjon a helyiség megfelelő szellőztetéséről (ablakok és ajtók nyitása), és legalább egy órán át a

14 maximális fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek. 10. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt. 11. A készülék ajtó nyitásakor, nem megfelelő működés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók. 12. Fűtő üzemmódban a felületek, a betekintő ablak/ok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól. 13. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (TŰZVESZÉLYES). 14. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal, vagy fagyapottal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A tűzrács legyen mindig tiszta. 15. Minden fűtési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó gázok útját és a csöveket is. 16. Ha javításokat vagy felújításokat kell végezni, kérjük csak a gyárival megegyező minőségű alkatrészeket használjon. 17. Mivel a szilárd tüzelésű kandalló, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el, ez abban az esetben biztosított, ha 1 kw névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy légnyílások segítségével az égéshez levegőösszeköttetés teremthető más helyiségekkel (min.150 cm2). 18. Ügyeljen az éghető anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán. 19. A kandallón TILOS átalakításokat végezni. 20. Amennyiben huzamosabb ideig nedves fával tüzel, a kéményben történt lerakódások, kéménytüzet okozhatnak. 21. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel. 22. A kandallót ne csatlakoztassuk olyan kéményre, amelyre már egy másik készülék van rákötve, a füstgázelvezetés semmilyen körülmény között nem osztható meg! 23. A körbeépíthető kandallóbetéteket, csak a megfelelő körbeépítéssel lehet használni! A felépítmény nélküli használat, garancia megvonó tényező, mivel nem alakulnak ki a kandalló felületéről a hőt kellőképpen elvezető légáramlatok! 24. A vízteres kandallók csatlakozásának, a fűtési rendszerhez, oldhatónak kell lennie. Infovonal: +36/

15 25. Fontos, hogy a padozat, melyre a kandallót helyezzük, vízszintes legyen és nem éghető anyagból (például márvány, mozaik csempe, tégla) készüljön 26. Ha a padló, melyre kandallónkat helyezzük, éghető anyagból van (például padlószőnyeg, linóleum, stb.), szükséges egy nem éghető anyagból (például: üveg, acél, kő) készült alátét, vagy emelvény. 27. A kandallót minden esetben szakemberrel kell beüzemeltetni, kéményoldalról, és fűtés oldalról. A beüzemelés tényét, a Kézikönyvben minden esetben rögzíteni, igazolni kell, mert csak a szakszerűen beüzemelt készülékre van garancia. 28. A kandallót az éghető anyagoktól meghatározott távolságra helyezzük el vagy használjunk tűzálló szigetelést 29. A füstcsőelemek közötti kötés szoros kell hogy legyen, fontos továbbá, hogy a kéménybe csatlakozó elem ne nyúljon bele a kürtőbe 30. A készülékek szakaszos üzeműek, ami annyit jelent, hogy 2-3 megrakást követően pihentetni, illetve hamuzni kell a őket! Ezek a készülékek csak kiegészítő fűtésre alkalmasak! 31. A központi fűtést ellátó típusok némelyike alkalmas lehet önálló fűtésre. Ezen típusokkal, valamint ennek feltételeivel kapcsolatban keresse munkatársainkat, vagy épületgépésztervezőjét! 32. A központi fűtésre köthető típusok, fűtési rendszerre kötéséhez NE HASZNÁLJON műanyag bevonatos, vagy műanyag csöveket/pl 5 rétegű csövek/, a fellépő nagy hőterhelés miatt. 33. A UZ jelzésű típusoknál FONTOS, hogy a beüzemelésnél szükség lesz a tervező gépész által kiállított Tervezői Nyilatkozatra, amiben a tervezett rendszer biztonságáról nyilatkozik. 34. Ne feledje! A kandallóval bekerült a tűz az otthonába! Ez fokozott elővigyázatosságot igényel az Ön és családja részéről is! Kandalló és gyermekek: Bár a gyermekek ösztönösen távol tartják magukat a hőforrásoktól, vigyázzunk rájuk! Soha ne engedjük őket felnőtt felügyelete nélkül a kandalló közelébe! Égés, baleset veszély! 5.1 A szabályozó elemek használata A kandallóbetét ajtajának nyitása A kandallóbetét ajtaja vízszintesen kihajtva nyitható. A fogantyú (1. kép), a tüzelés során felforrósodhat, ezért minden nyitáskor használjon védőkesztyűt, és tartsa távol a gyermekeket!

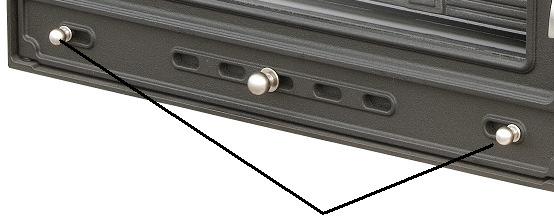

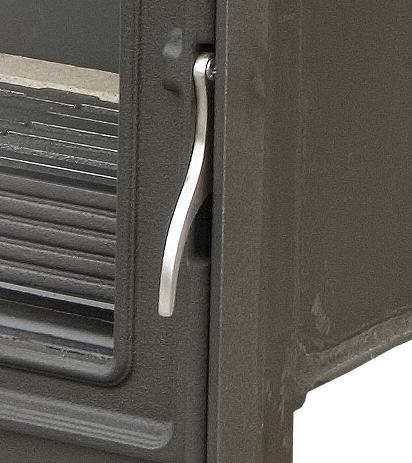

16 Ügyeljen arra, hogy a kandallóbetét ajtókeretének belső felülete tiszta maradjon, hogy az ajtót kifogástalanul lehessen zárni. A kandallóbetét ajtaját szabályosan és szorosan kell zárni! Első pár begyújtásnál előfordulhat, hogy amíg a festékréteg nem éri el végső keménységét, a tömítőzsinór ajtónyitáskor a készülékhez ragad. Kérjük, óvatosan nyissák az ajtót! Ha a zsinór mégis kijönne, kicsit meghúzott állapotában könnyen visszahelyezhető! 1. kép A kandallóbetét másodlagos légbeszívásának szabályozása A használatát a 2. kép mutatja be. Javasoljuk, hogy az üvegöblítő levegő szabályozóját az NYITOTT állásba helyezze, hogy ezzel biztosítsa a maximális levegőztetést, és ez által megakadályozhatja az üveg kormosodását. Az üveg tisztántartása csak megfelelő tüzelőanyag használatával és az előírt huzatérték betartása mellett lesz hatékony! NYITVA: középről a széle felé húzva 2. kép ZÁRVA: a szélről a közép felé tolva Az elsődleges légnyílás / levegő szabályozása A PL-190 típusú készülékek az égéshez szükséges elsődleges levegőt, a lakótértől függetlenül kaphatja, amit a készülék hátsó-alsó részén kell csatlakoztatni (a hamutér hátsó falára felszerelve utólag-tartozék az illesztő elem!) az erre a célra kialakított csőcsatlakozóval (3. kép). Amennyiben az elsődleges égési levegőt a lakótéren kívülről kapja a készülék, abban az esetben a levegő bevezető csőrendszerbe egy pillangószelepet kell beiktatni/beépíteni, amivel szabályozható a levegő mennyisége. Infovonal: +36/

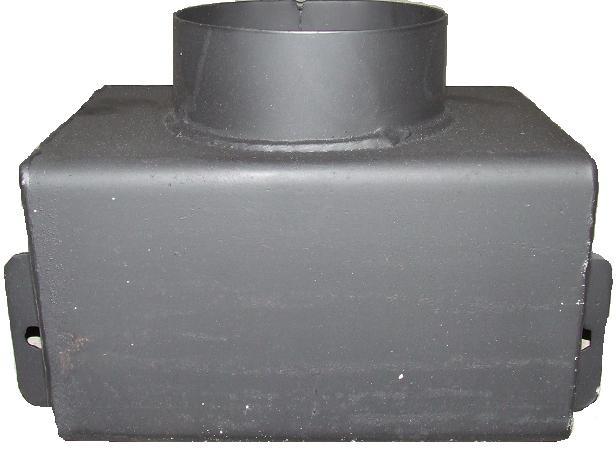

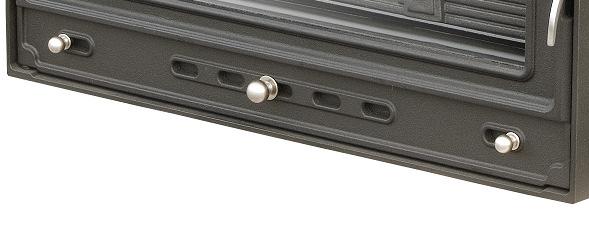

17 A levegő a hamuzó fióknál áramlik be, amely az ajtó alsó-középső részén található karral szabályozható (4. kép). A másodlagos levegő bevezetés, az ajtó két szélén található, ami a tisztaüveg rendszer aktiválásához szükséges. A maximális levegő beáramlást a szabályzó kar teljes elhúzásával érheti el. Ügyeljen arra, hogy a levegő bevezetésnél mindig tiszta maradjon, hogy ezzel biztosítsa a levegő beáramlást. 3. kép 4. kép 5.2 Biztonsági előírások A mozgatásnál és kicsomagolásnál fokozottan ügyeljen és tartsa be a biztonsági útmutatásokat! Abban az esetben, ha rövid időre fenn áll a veszélye robbanékony vagy éghető gázok keletkezésének (pl. PVC-műpadló ragasztása, festés-mázolás stb.), akkor a kandallóbetét nem használható! Az első felfűtéskor, a kandallóbetét felületvédelmének kiégetésekor, folyamatosan szellőztetni kell és elegendő friss levegőt kell biztosítani a helyiségben! A kandallóbetét ajtaját folyamatosan zárva kell tartani, a begyújtáshoz és adagoláshoz szükséges időn kívül! A kandallóbetétet csak felnőtt, nagykorú személy használhatja! A kandallóbetét ajtajának fogantyúját soha nem szabad gyermekek közelében hagyni. Biztosítsa, hogy gyermekek, szellemileg fogyatékos emberek, háziállatok, ne juthassanak a tűztérbe, illetve annak közelébe égési sérülés és életveszély áll fenn! Fontos, hogy a kandallóbetét üzemeltetés alatt felügyelet alatt legyen! Ne érintse meg a kandallóbetét külső részeit égési sérülés veszélye és életveszély állhat fenn - csupán a használathoz szükséges és a szabályozó elemeket, és ezt is csak védőeszköz pl. kesztyű segítségével. A tüzet az égéstérben SOHA nem szabad vízzel eloltani! A hamut a hamuzófiókból fokozott figyelemmel kell eltávolítani, üzemen kívüli állapotban! A hamut zárható és tűzálló edénybe helyezze! A kandallóbetétek csak szakaszos üzemre szolgálnak! A készüléket nem szabad hulladék elégetésére használni, és nem szabad folyékony tüzelőanyagot használni.

18 Abban az esetben, ha a kéményben tűz keletkezik, haladéktalanul oltsa el a tüzet a kandallóbetétben poroltóval vagy homokkal, minden éghető anyagot távolítson el a kandallóbetét és a kéménytest közeléből. Csukja be a kandallóbetét ajtaját és szabályozóelemeit, és haladéktalanul jelentse a tűzesetet a legközelebbi tűzoltóságnak! FIGYELEM Az újra beüzemelés előtt a kandallóbetétet és a füstgázelvezetést, beleértve a kéményt vizsgáltassa meg szakemberrel! 5.3 Az első felfűtés Az első felfűtés előtt ellenőrizni kell, hogy a kandallóbetét helyesen és ennek a használati utasításnak megfelelően lett-e elhelyezve és beépítve (lásd. 4. fejezet). Továbbá ellenőrizni kell a kandallóbetét sértetlenségét és teljességét. Tartson készenlétben védőkesztyűt, az ajtófogantyút, elegendő tüzelőanyagot. Az első felfűtést még a kandallóbetét beburkolása előtt praktikus elvégezni, ugyanis a felület az első felfűtésnél éri el végső állagát. Ez a folyamat szag és füstképződéssel jár! Az egész tesztüzem alatt, amely legalább 4 órán át tart, a helyiséget szellőztetni kell és folyamatosan friss levegőt, kell beengedni. A begyújtás 1. Nyissa ki a kandallóbetét ajtaját és a légszelepeket, a belépő levegő biztosítása érdekében. 2. Javasoljuk, hogy a begyújtásnál teljesen húzza ki a külső levegő beáramoltatására szolgáló szelepet, és a másodlagos levegő reteszt. 3. Helyezzen az öntöttvas rostélyra száraz papírt vagy gyújtóst, és arra apróra hasogatott fát. 4. Gyújtsa meg az anyagot. 5. Meggyújtás után csukja be a kandallóbetét ajtaját, ezzel a levegő a hamufiókon át a rostély alá jut. A továbbiakban csak adagolásnál / tűzre rakásnál nyissa ki az ajtót! 6. Miután az aprófa lángra gyúlt, rakjon a tűzre nagyobb darabokat az ajánlott tüzelőanyagból. FIGYELEM! A berakott tüzelőanyag maximális súlya nem haladhatja meg a 7 kg-ot. 7. A fűtés időtartama alatt ellenőrizze a tüzet a kandallóbetétben, fokozottan ügyeljen rá és tartsa be a biztonsági útmutatásokat (lásd 5.2 fejezet) 8. Az első felfűtés javasolt időtartama legalább 4 óra. Egész idő alatt tartsa ugyanazt a teljesítményt. Infovonal: +36/

19 5.4 Az üzemeltetés alapelvei 1. A kandallóbetétet soha nem szabad helytelen mennyiségű vagy az előírttól eltérő fajtájú tüzelőanyaggal túlterhelni. (lásd 1. fejezet) 2. A kandallóbetét számára használható tüzelőanyag az olyan keményfa (bükk, tölgy), amely nedvességtartalma azonban nem lépheti túl a 20%-ot. 3. A fűtésnél A KANDALLÓBETÉT BEFŰTÉSE c. fejezetben leírtak szerint járjon el (lásd 5.3 fejezet 1-6 pont) 4. A helyes tüzelés szabálya: gyakran kis mennyiséget rakni a tűzre. 5. A kiválasztott tüzelőanyagot (fahasáb formájában stb.) mindig a tűztér közepére kell tenni (ahol a rostély van), mert ott optimális a légáramlás. 6. A tüzelőanyag egyes darabjai között mindig elegendő távolságnak kell lennie, hogy ez által biztosítsuk az optimális égést. 7. Minden fűtés előtt távolítsa el a hamut a tűztérből és a hamufiókból. 8. Alkalmi használatnál és rossz időjárási körülmények között illetve rossz huzatkörülmények között fokozottan kell figyelni az üzemeltetés során, előfordulhat visszaáramlás. 6. A kandallóbetétek karbantartása és tisztítása FIGYELEM!!! A karbantartást és tisztítást kizárólag a készülék (kandallóbetét) üzemén kívül lehet elvégezni!!! A kandallóbetétek égéstere Minden fűtési szezon előtt és után szükség van a készülék egyes részeinek ellenőrzésére és tisztítására. A kátrányosodásból eredő meghibásodás nem tekinthető garanciális eseménynek!!!! A kandallóbetét ajtajának üvege alkohol alapú tisztítóval kell tisztítani, amely kifejezetten erre a célra készült. Ne használjon olyan tisztítószert, amely megkarcolhatja és károsíthatja az üveget. A háztartási tisztítószerek többsége károsítja az ajtó tömítőzsinórját! Ezek használata tilos! 7. Hulladékok eltávolítása/elhelyezése Fa raklap a csomagolásban Kartonpapír Fólia csomagolás Kandallóbetét test (acél) Rostély (Öntöttvas) Öntöttvas lemezek Samott és vermikulit lemezek Kerámiaüveg Tömítőzsinór tüzelőanyagként felhasználható kommunális hulladék kommunális hulladék fémgyűjtőhely fémgyűjtőhely fémgyűjtőhely építési törmelék - gyűjtőhely üveggyűjtőhely kommunális hulladék

20 8. Garancia feltételek Azon (alkat)részek garanciája, melyek nagyobb hőterhelésnek vannak kitéve, és nincsenek fixen a kandallóbetéthez rögzítve ( rostély, zárszerkezet, hamufiók, és samott, és öntöttvas elemek a tűztérben), 3 hónapra van korlátozva, a kandalló többi részére UO 5 év, UZ 6 év. Az üvegre nem vállalunk garanciát! A gyártó fenntartja a változások jogát (termékfejlesztés, szabályozások háttere stb.) A gyártó a nyomdai hibákért felelősséget nem vállal. 8.1 A termék (azonosító) adatai Típus: Gyártási szám :. Minimális távolság a környező éghető anyagoktól: Elöl 800 mm; hátul 250 mm; mindkét oldalt 400 mm; felül 500 mm. Tüzelőanyag: Száraz keményfa, fabrikett (csak próba után használható-előtte győződjön meg, hogy az Ön által vásárol fabrikett mekkora hő leadásra képes, és csak ez után tegyen nagyobb mennyiséget a tűzbe/re). A készülékek nem alkalmasak folyamatos üzemeltetésre! Olvassa el figyelmesen a használati utasítást, tartsa be az itt leírtakat, és kizárólag a javasolt tüzelőanyagot használja! Infovonal: +36/

21 GARANCIAJEGY ÉS MEGFELELŐSÉGI NYILATKOZAT A kandallóbetétet az előírásoknak megfelelő minőségben gyártották, és sértetlen állapotban adták ki. A kandallóbetét be van csomagolva, és mint alkatrészek összességét adják át. A garancia a komplett kitöltött garanciajegy átvételétől érvényes. A garanciajegyen mindig fel kell tüntetni a pontos eladási dátumot! A garanciális szervizt az eladó kereskedelmi pont végzi el, ha nincs más egyeztetve. Eladás dátuma:.. Eladó:. Beüzemelés dátuma Beüzemelő vízoldalról. Beüzemelő kémény oldal:. p.h. p.h. Garanciális feltételek a RADECO HUNGARY KFT által forgalmazott LECHMA típusú kandallóbetétekre A Radeco Hungary Kft. a forgalmazott PL-190 UO típusú kandallókra 5, az UZ típusokra 6 év garanciát vállal, erről a vásárláskor kell tájékozódni. Amennyiben a készülék használata során garanciális probléma merül fel, kérjük az alábbiak szerint, szíveskedjenek eljárni Telefonon előzetes adatfelvételre van lehetőség!

22 A garanciális jogok érvényesítéséhez, ÖNNEK szüksége lesz: 1. A vásárlás tényét igazoló számlára/ névre szólóan/, vagy a kitöltött garancia levélre. 2. A garancia levélben minden esetben igazolnia kell a beüzemelés tényét, az azt végző szakembernek. 3. A központi fűtéses készülékeknél, a vízoldali beüzemelést végző szakembernek is. 4. A következő részegységekre a gyártó nem vállal garanciát, mert ezek csak a nem rendeltetésszerű használattól károsodhatnak: samott és vermikulit elemek, üveg, tömítő zsinór és rostély. 5. A működésbe helyezett szilárdtüzelésű berendezést, annak használója, mindenkor köteles a helyileg illetékes kéményseprő vállalatnál bejelenteni. Ennek elmulasztása esetén, a készülék, jogszerűen nem üzemeltethető! A kéménynek, amelyről a kandalló működik, minden esetben kell, hogy legyen érvényes kéményseprői minősítése. A hibabejelentő-levélnek tartalmaznia kell: A vásárló neve A készülék beüzemelésének, használatának helye Egy közvetlen elérhetőséget/ mobil, vagy vezetékes telefonszám/ A készülék típusa A hibajelenség rövid leírása A bejelentést követő lehető legrövidebb időn belül, kollégánk fölveszi Önnel a kapcsolatot. Amennyiben szükséges, személyesen keresik föl, egy előre megbeszélt időpontban. Amennyiben ezek bármelyike nem áll az Ön rendelkezésére, kérem, előzőleg egyeztessen a szerviz szolgálat megbízottjával! Köszönjük az együttműködését! Infovonal: +36/

23 Garancia szelvények: Jegyzetek:

24 Hivatalos importőr és márkaszerviz: Radeco Hungary Kft Szigetszentmiklós, Szerelő u. 2. tel: fax: Műszaki információ: Termékeinket folyamatosan fejlesztjük, ezért műszaki változások jogát fenntartjuk! Az esetlegesen előforduló nyomdai hibákért elnézést kérünk, de értük felelősséget nem tudunk vállalni! Infovonal: +36/
