Stratos Pro A2... PH. Üzemeltetési útmutató. Aktuális termékinformáció:

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Stratos Pro A2... PH. Üzemeltetési útmutató. www.knick.de. Aktuális termékinformáció:"

Átírás

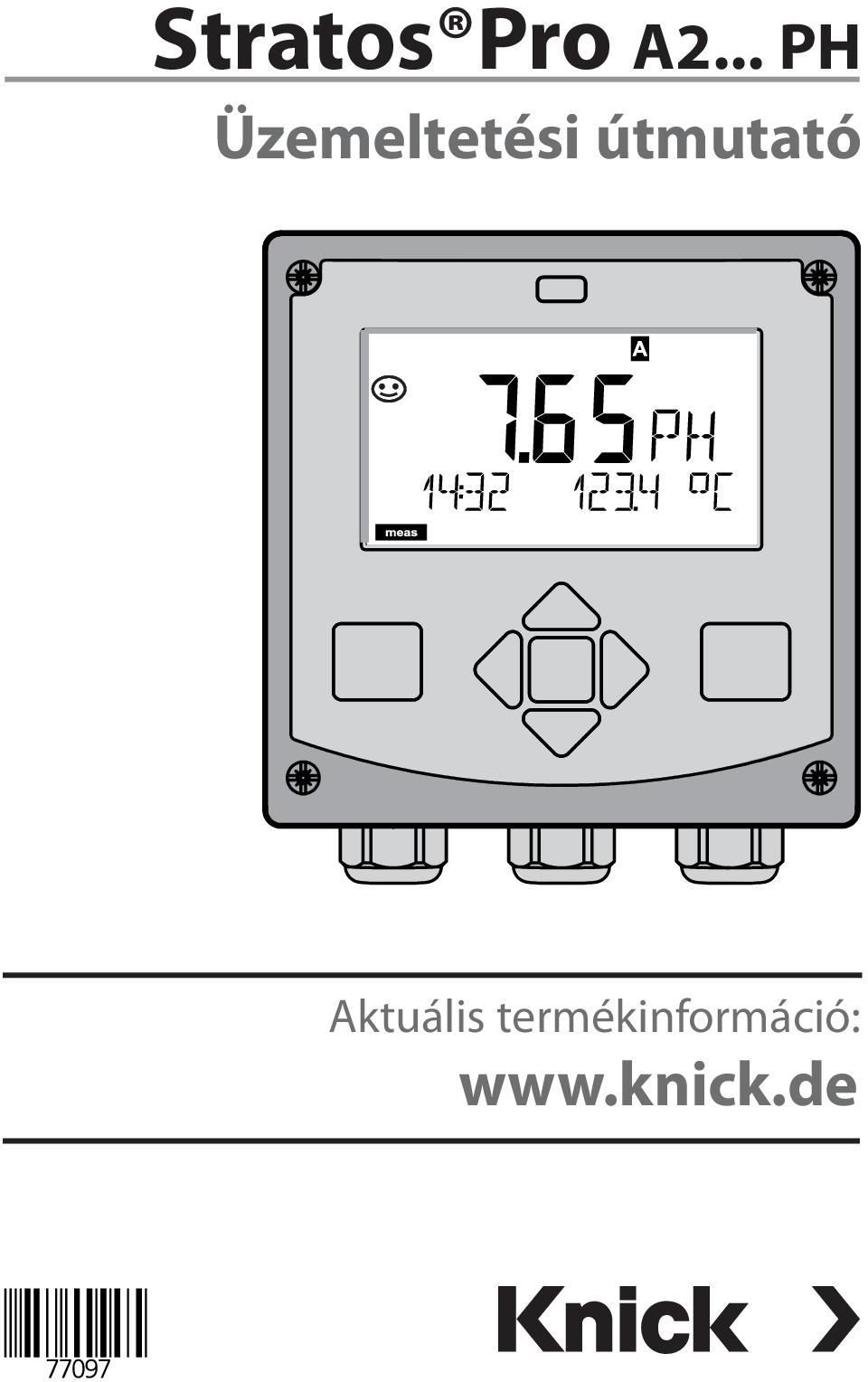

1 Stratos Pro A2... PH Üzemeltetési útmutató Aktuális termékinformáció:

2 Garancia Garancia A szállítástól 3 éven belül fellépő hiányosságok ingyenes beszállítás esetén az üzemben díjmentesen kiküszöbölésre kerülnek. Érzékelők, szerelvények és tartozékok: 1 év. Változtatások joga fenntartva. Visszaküldés garanciális esetben Ebben az esetben lépjen kapcsolatba a szervizcsapattal. Megtisztítva küldje a készüléket a megnevezett címre. Folyamatközeggel való érintkezés esetén a készüléket szállítás előtt szennyeződésmentesíteni/fertőtleníteni kell. Ebben az esetben a küldeményhez mellékeljen egy megfelelő magyarázatot a szerviz dolgozói esetleges veszélyeztetésének elkerülése érdekében. Ártalmatlanítás Az elektromos/elektronikus régi készülékek ártalmatlanítására vonatkozó országra jellemző törvényi előírásokat kell alkalmazni. 2

3 A dokumentáció szállítási terjedelme CD-ROM Teljes dokumentáció: Kezelési útmutatók Biztonsági utasítások Rövid kezelési útmutatók Stratos Pro Series Safety Instructions Biztonsági utasítások Az EU-országok nyelvein és további nyelveken. ATEX / IECEX / FM / CSA EK megfelelőségi nyilatkozatok Stratos Pro A211 / A411 Short Instructions...3 Kurzübersicht QuickStart Быстрый старт Inicio rápido Início rápido Guida rapida Snabbstart QuickStart Other languages: Rövid kezelési útmutatók Németül, angolul, franciául, oroszul, spanyolul, portugálul, svédül és hollandul. További nyelvek CD-ROM-on, ill. az interneten: Telepítés és üzembe helyezés Kezelés Menüszerkezet Kalibrálás Kezelési tudnivalók hibaüzenetek esetén Gyári ellenőrzési tanúsítvány 3

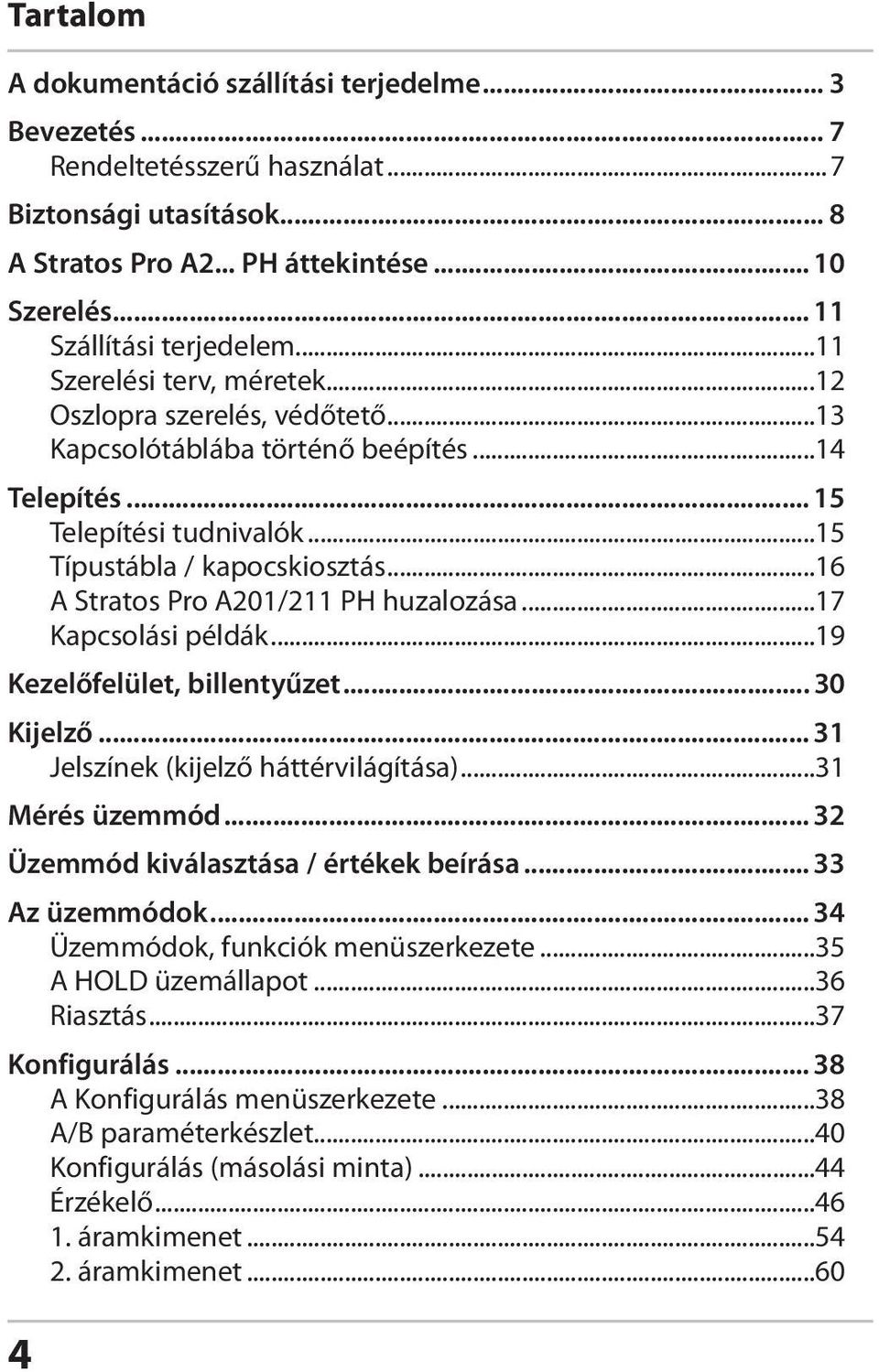

4 Tartalom A dokumentáció szállítási terjedelme... 3 Bevezetés... 7 Rendeltetésszerű használat...7 Biztonsági utasítások... 8 A Stratos Pro A2... PH áttekintése Szerelés Szállítási terjedelem...11 Szerelési terv, méretek...12 Oszlopra szerelés, védőtető...13 Kapcsolótáblába történő beépítés...14 Telepítés Telepítési tudnivalók...15 Típustábla / kapocskiosztás...16 A Stratos Pro A201/211 PH huzalozása...17 Kapcsolási példák...19 Kezelőfelület, billentyűzet Kijelző Jelszínek (kijelző háttérvilágítása)...31 Mérés üzemmód Üzemmód kiválasztása / értékek beírása Az üzemmódok Üzemmódok, funkciók menüszerkezete...35 A HOLD üzemállapot...36 Riasztás...37 Konfigurálás A Konfigurálás menüszerkezete...38 A/B paraméterkészlet...40 Konfigurálás (másolási minta)...44 Érzékelő áramkimenet áramkimenet

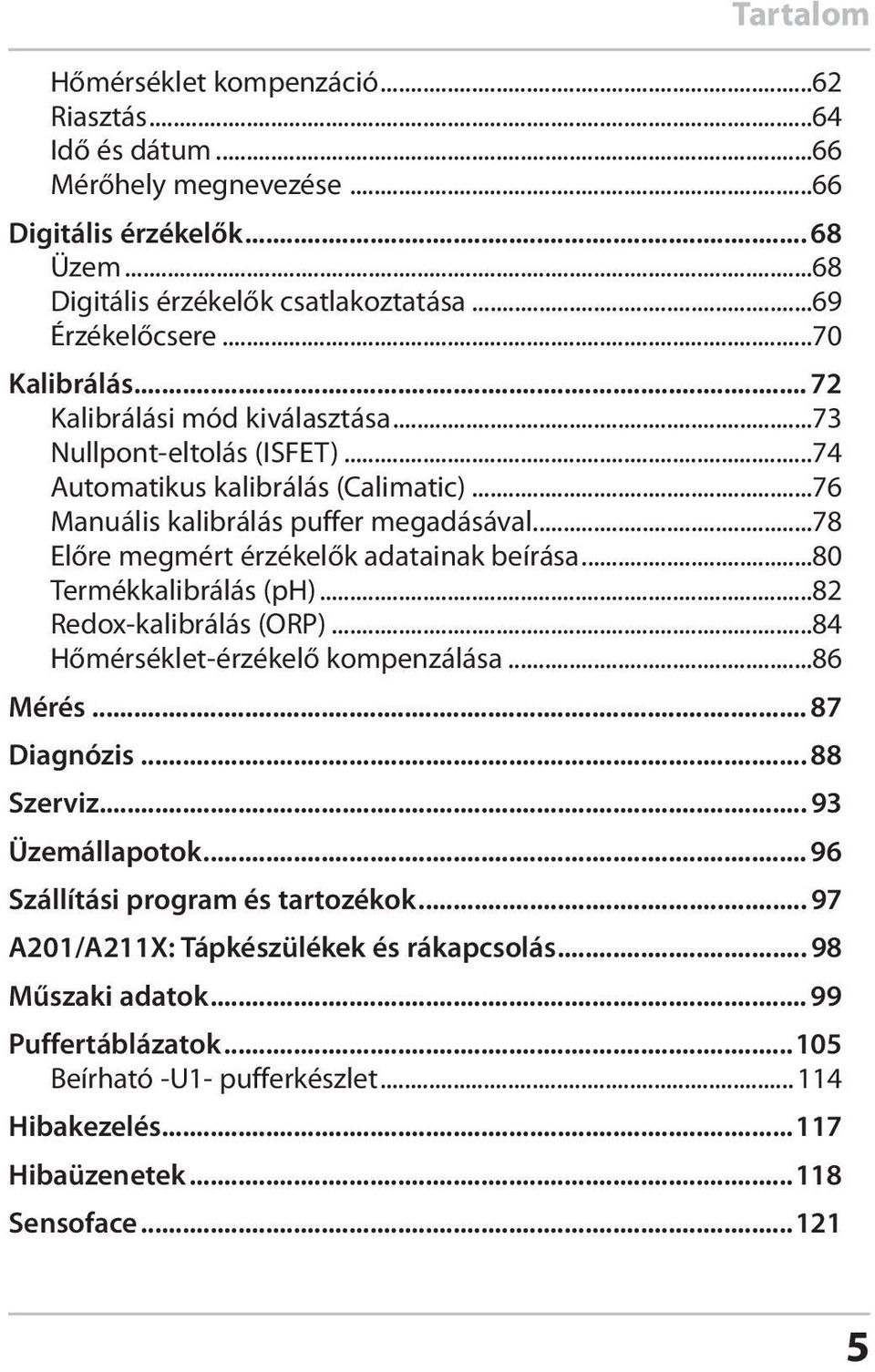

5 Tartalom Hőmérséklet kompenzáció...62 Riasztás...64 Idő és dátum...66 Mérőhely megnevezése...66 Digitális érzékelők Üzem...68 Digitális érzékelők csatlakoztatása...69 Érzékelőcsere...70 Kalibrálás Kalibrálási mód kiválasztása...73 Nullpont-eltolás (ISFET)...74 Automatikus kalibrálás (Calimatic)...76 Manuális kalibrálás puffer megadásával...78 Előre megmért érzékelők adatainak beírása...80 Termékkalibrálás (ph)...82 Redox-kalibrálás (ORP)...84 Hőmérséklet-érzékelő kompenzálása...86 Mérés Diagnózis Szerviz Üzemállapotok Szállítási program és tartozékok A201/A211X: Tápkészülékek és rákapcsolás Műszaki adatok Puffertáblázatok Beírható -U1- pufferkészlet Hibakezelés Hibaüzenetek Sensoface

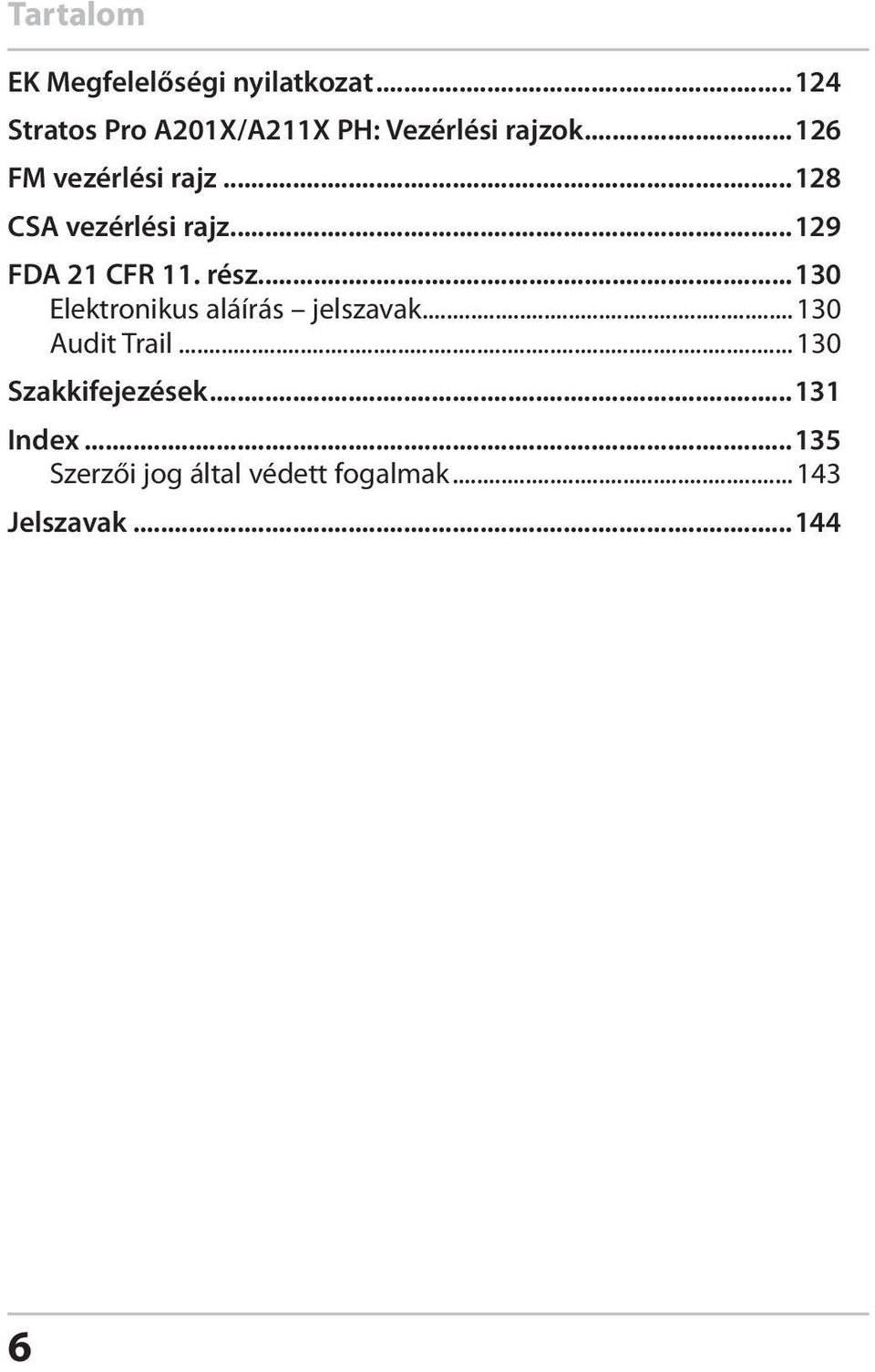

6 Tartalom EK Megfelelőségi nyilatkozat Stratos Pro A201X/A211X PH: Vezérlési rajzok FM vezérlési rajz CSA vezérlési rajz FDA 21 CFR 11. rész Elektronikus aláírás jelszavak Audit Trail Szakkifejezések Index Szerzői jog által védett fogalmak Jelszavak

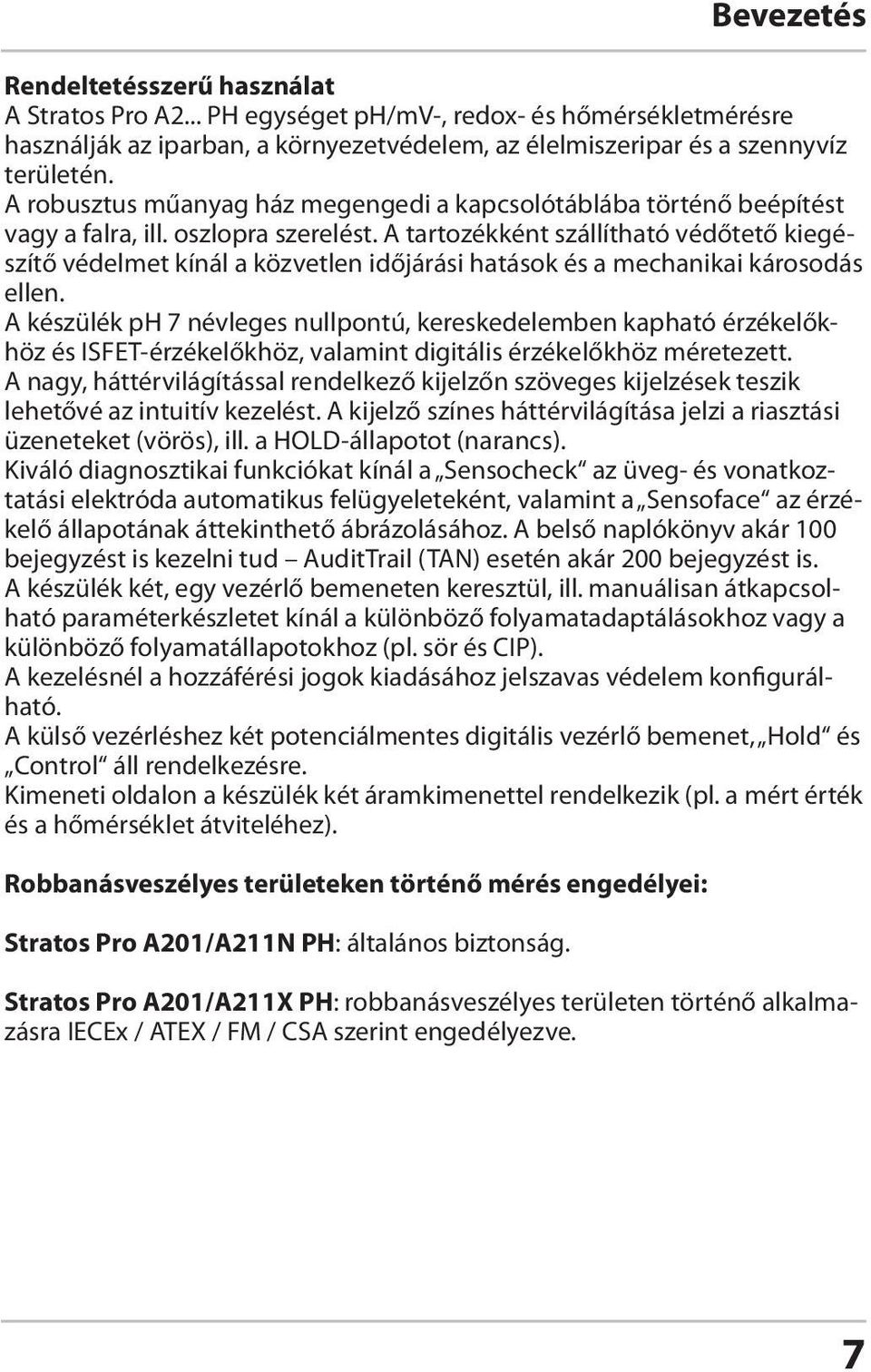

7 Bevezetés Rendeltetésszerű használat A Stratos Pro A2... PH egységet ph/mv-, redox- és hőmérsékletmérésre használják az iparban, a környezetvédelem, az élelmiszeripar és a szennyvíz területén. A robusztus műanyag ház megengedi a kapcsolótáblába történő beépítést vagy a falra, ill. oszlopra szerelést. A tartozékként szállítható védőtető kiegészítő védelmet kínál a közvetlen időjárási hatások és a mechanikai károsodás ellen. A készülék ph 7 névleges nullpontú, kereskedelemben kapható érzékelőkhöz és ISFET-érzékelőkhöz, valamint digitális érzékelőkhöz méretezett. A nagy, háttérvilágítással rendelkező kijelzőn szöveges kijelzések teszik lehetővé az intuitív kezelést. A kijelző színes háttérvilágítása jelzi a riasztási üzeneteket (vörös), ill. a HOLD-állapotot (narancs). Kiváló diagnosztikai funkciókat kínál a Sensocheck az üveg- és vonatkoztatási elektróda automatikus felügyeleteként, valamint a Sensoface az érzékelő állapotának áttekinthető ábrázolásához. A belső naplókönyv akár 100 bejegyzést is kezelni tud AuditTrail (TAN) esetén akár 200 bejegyzést is. A készülék két, egy vezérlő bemeneten keresztül, ill. manuálisan átkapcsolható paraméterkészletet kínál a különböző folyamatadaptálásokhoz vagy a különböző folyamatállapotokhoz (pl. sör és CIP). A kezelésnél a hozzáférési jogok kiadásához jelszavas védelem konfigurálható. A külső vezérléshez két potenciálmentes digitális vezérlő bemenet, Hold és Control áll rendelkezésre. Kimeneti oldalon a készülék két áramkimenettel rendelkezik (pl. a mért érték és a hőmérséklet átviteléhez). Robbanásveszélyes területeken történő mérés engedélyei: Stratos Pro A201/A211N PH: általános biztonság. Stratos Pro A201/A211X PH: robbanásveszélyes területen történő alkalmazásra IECEx / ATEX / FM / CSA szerint engedélyezve. 7

8 Biztonsági utasítások Biztonsági utasítások feltétlenül olvassa el, és vegye figyelembe! A készülék a jelenlegi technikai szinten, az elismert biztonságtechnikai szabályok figyelembe vételével készült. Felhasználása azonban bizonyos körülmények esetén veszélyes lehet a felhasználóra, illetve korlátozhatja a készülék működését. Lásd a külön dokumentumot is: Safety Instructions / Biztonsági tudnivalók. (EK Megfelelőségi nyilatkozatok, FM, CSA, adott esetben ATEX tanúsítványok) VIGYÁZAT! Az üzembe helyezést az üzemeltető által felhatalmazott szakszemélyzetnek kell végeznie. Amennyiben nem lehetséges a veszélymentes üzem, a készüléket nem szabad bekapcsolni, ill. azt előírásszerűen ki kell kapcsolni, és biztosítani kell a véletlen üzemeltetés ellen. Ennek okai lehetnek: a készülék látható sérülése az elektromos működés kimaradása hosszabb tárolás 70 C hőmérséklet fölött komoly igénybevétel szállítás közben A készülék ismételt üzembe helyezése előtt szakszerű darabvizsgálatot kell végezni. Ezt a vizsgálatot a gyártó üzemében kell elvégezni. Tudnivaló: Üzembe helyezés előtt fel kell mutatni a többi üzemi eszközzel való összekapcsolás megengedhetőségének igazolását. 8

9 Biztonsági utasítások Utasítások robbanásveszélyes területeken való telepítéshez (Stratos Pro A201/A211X PH) A felállításnál be kell tartani az EN / EN rendelkezéseit, ill. a felállítási helyen érvényes rendelkezéseket. Lásd a Safety Instructions / Biztonsági tudnivalók külön dokumentumot is. Engedélyek robbanásveszélyes területeken való alkalmazáshoz: (Stratos Pro A201/A211X PH) IECEx szerint 0-ás, 1-es, 20-as, 21-es zónában ATEX szerint 0-ás, 1-es, 2-es, 20-as, 21-es zónában ccsaus szerint I. osztály 1, 2 div., / 1. zónában FM szerint I. osztály 1, 2 div., / 1. zónában Fontos tudnivaló: A gyújtásvédelmi típus jelölése az üzemeltető által! Különböző gyújtásvédelmi típusú készülékek esetén az üzemeltetőnek az általa alkalmazott gyújtásvédelmi típust a telepítés során meg kell határoznia- ehhez a típustáblán levő kiválasztási mezőket kell használni: Stratos Pro A2...X típustábla kívül az elülső rész alsó oldalán az üzemeltető által a telepítés után kereszttel megjelölendő kiválasztási mezőkkel a mindenkori alkalmazási típus jelölésére Csatlakozókapcsok: Csavaros kapcsok, egyetlen huzalhoz / pászmákhoz alkalmas 2,5 mm 2 keresztmetszetig. A kapocscsavarok javasolt meghúzási nyomatéka: 0,5... 0,6 Nm. 9

10 Áttekintés A Stratos Pro A2... PH áttekintése A B ph/mv/ hőm.- bemenet 1. kimenet 8 9 C H 2. kimenet I 17 F G D E K +3 V / 3 V ISFETadapterhez RS Áram- 6 bemenet 10 HOLD- 11 bemenet 13 Vezérlés- 14 bemenet 10

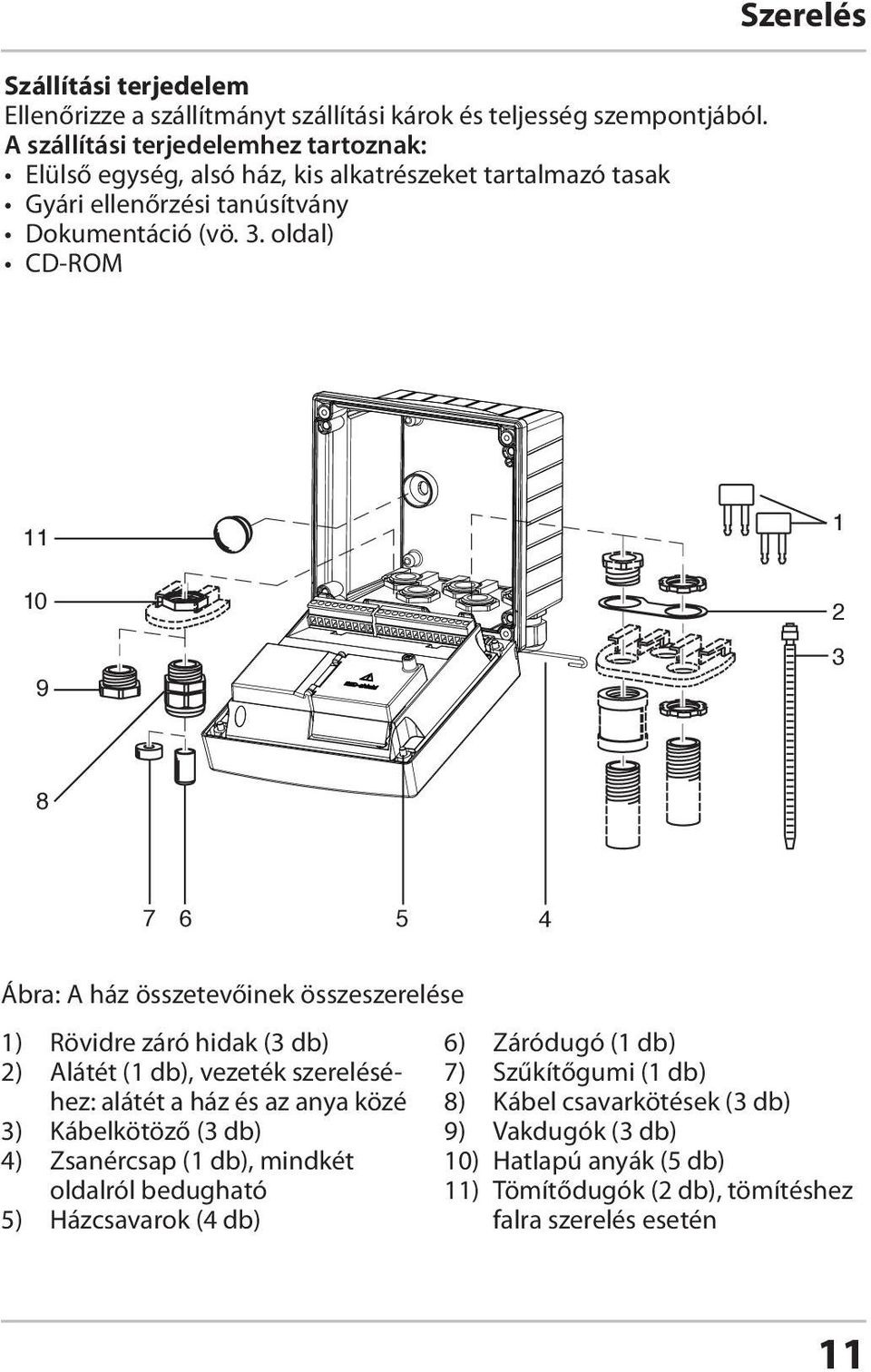

11 Szállítási terjedelem Ellenőrizze a szállítmányt szállítási károk és teljesség szempontjából. A szállítási terjedelemhez tartoznak: Elülső egység, alsó ház, kis alkatrészeket tartalmazó tasak Gyári ellenőrzési tanúsítvány Dokumentáció (vö. 3. oldal) CD-ROM Szerelés Ábra: A ház összetevőinek összeszerelése 1) Rövidre záró hidak (3 db) 6) Záródugó (1 db) 2) Alátét (1 db), vezeték szerelésé- 7) Szűkítőgumi (1 db) hez: alátét a ház és az anya közé 8) Kábel csavarkötések (3 db) 3) Kábelkötöző (3 db) 9) Vakdugók (3 db) 4) Zsanércsap (1 db), mindkét 10) Hatlapú anyák (5 db) 5) oldalról bedugható Házcsavarok (4 db) 11) Tömítődugók (2 db), tömítéshez falra szerelés esetén 11

12 Szerelés Szerelési terv, méretek , ) Kábel csavarkötés (3 db) 2) Furatok kábel csavarkötéshez vagy vezetékhez ½, ø 21,5 mm (2 furat) a vezeték csavarkötéseket a szállítási terjedelem nem tartalmazza! 3) Furatok oszlopra szereléshez (4 furat) 4) Furatok falra szereléshez (2 furat) Ábra: Rögzítési terv 12

13 Szerelés Oszlopra szerelés, védőtető ø40...ø ) Tömlőbilincsek DIN 3017 szerinti csigahajtással (2 db) 2) Oszlopra szerelő lap (1 db) 3) Válaszhatóan függőleges vagy vízszintes oszlop-elrendezés 4) Önmetsző csavarok (4 db) 4 Ábra: ZU 0274 oszlopra szerelő készlet Ábra: ZU 0737 védőtető falra és oszlopra szereléshez 13

14 Szerelés Kapcsolótáblába történő beépítés < ) Forgó tömítés (1 db) 2) Csavarok (4 darab) 3) A kapcsolótábla helyzete 4) Reteszek (4 db) 5) Menetes hüvelyek (4 db) Kapcsolótábla-kivágás 138 x 138 mm (DIN 43700) Ábra: ZU 0738 kapcsolótábla-szerelőkészlet 14

15 Telepítés Telepítési tudnivalók A készüléket csak képzett szakemberek telepíthetik a vonatkozó előírások és a kezelési útmutatóban foglaltak betartásával. A telepítésnél figyelembe kell venni a műszaki adatokat és a csatlakozási értékeket. A szigetelés eltávolításakor nem szabad bemetszeni a vezetékereket. A betáplált áramnak galvanikusan leválasztottnak kell lennie. Ellenkező esetben leválasztó elemet kell elé kapcsolni. Az üzembe helyezés során a rendszerspecialistáknak kell végrehajtaniuk a teljes konfigurálást. Csatlakozókapcsok: egyetlen huzalhoz / pászmákhoz alkalmas 2,5 mm 2 keresztmetszetig. Az IECEx, ATEX, FM, CSA szerinti robbanásveszélyes területeken való alkalmazásra kiegészítő biztonsági utasítások érvényesek. (Lásd a Safety Instructions / Biztonsági tudnivalók külön dokumentumot is.) 15

16 Telepítés Típustábla / kapocskiosztás Ábra: A Stratos Pro A2... kapocskiosztása Ábra: Stratos Pro A2...N típustábla kívül az elülső rész alsó oldalán Ábra: Stratos Pro A2...X típustábla kívül az elülső rész alsó oldalán Fontos tudnivaló: A gyújtásvédelmi típus jelölése az üzemeltető által! Különböző gyújtásvédelmi típusú készülékek esetén az üzemeltetőnek az általa alkalmazott gyújtásvédelmi típust a telepítés során meg kell határoznia ehhez a típustáblán levő kiválasztási mezőket kell használni. Lásd a Biztonsági utasítások bevezető fejezetet is. Ábra: Példa kiegészítő engedélytáblára (ccsaus, FM) Az adatok a mindenkori készülékre vonatkoznak. 16

17 Telepítés A Stratos Pro A201/211 PH huzalozása Az MK-PH modul érzékelő-csatlakozása Toldatfelületek a csatlakozókapcsok lehúzásához HART A B C D E F G H I K 1. kapocssor kapocssor kiegészítésként: 2 HART-csap (az 1. és 2. kapocssor között) Ábra: Az MK-PH modul kapocskiosztása Ábra: Csatlakozókapcsok, készülék nyitva, az elülső egység hátoldala 17

18 18

19 Kapcsolási példák 1. példa: Mérési feladat: Érzékelők ( példa): Kábel (példa): ph, hőmérséklet, üvegimpedancia HA 405-DXK-58 (Mettler-Toledo) AS9 ZU 0318 (Knick) Bél Árnyékolás Híd! Érzékelő(k) Kábel Készülék 19

20 Kapcsolási példák 2. példa: Mérési feladat: Érzékelők (példa): Kábel (példa): ph/orp, hőm., üvegimpedancia, vonatkoztatási imped. ph: HA 405-DXK-58 (Mettler-Toledo), Pt: ZU 0073 (Knick) 2x AS9 ZU 0318 (Knick) meas. el Bél ref. el. SG +3 V 3 V A B C D E F G H I K Árnyékolás Bél Árnyékolás ISM (GND) ISM (Data) RTD (GND) RTD shield Érzékelő(k) Kábel Készülék 20

21 Kapcsolási példák 3. példa: Mérési feladat: Érzékelők (példa): Kábel (példa): ph, hőm., üvegimpedancia SE 533 (Knick) VP6 ZU 0313 (Knick) meas. el átlátszó Bél ref. el. SG +3 V 3 V A B C D E F G H I K vörös Árnyékolás Híd! ISM (GND) ISM (Data) RTD (GND) zöld RTD fehér shield Árnyékolás sárga/zöld Érzékelő(k) Kábel Készülék 21

22 Kapcsolási példák 4. példa: Mérési feladat: Érzékelők (példa): Kábel (példa): ph/orp, hőm., üvegimpedancia, vonatkoztatási imp. ph: SE 533 (Knick) Pt: ZU 0073 (Knick) VP6 ZU 0313 (Knick) vagy AS9 ZU 0318 (Knick) meas. el átlátszó Bél ref. el. SG +3 V 3 V A B C D E F G H I K vörös Árnyékolás Bél Árnyékolás ISM (GND) ISM (Data) RTD (GND) zöld RTD fehér shield Árnyékolás sárga/zöld Érzékelő(k) Kábel Készülék 22

23 Kapcsolási példák 5. példa: Mérési feladat: Érzékelők (példa): Kábel (példa): ph/orp, hőm., üvegimpedancia, vonatkoztatási imp. InPro 4260 (Mettler-Toledo) VP6 ZU 0313 (Knick) meas. el átlátszó Bél ref. el. SG +3 V 3 V A B C D E F G H I K vörös Árnyékolás kék ISM (GND) ISM (Data) RTD (GND) zöld RTD fehér shield Árnyékolás sárga/zöld Érzékelő(k) Kábel Készülék 23

24 Kapcsolási példák 6. példa: Mérési feladat: Érzékelők (példa): Kábel (példa): ph, hőm. (csak nem robbanásveszélyes környezetben) InPro 4260 ISFET (Mettler-Toledo) ZU 0582 (Knick) meas. el ref. el. SG +3 V 3 V A B C D E F G H I K ISM (GND) ISM (Data) RTD (GND) RTD shield Készülék Híd! Érzékelő(k) Kábel erősítővel rózsaszín sárga barna zöld szürke fehér sárga/zöld 24

25 Kapcsolási példák 7. példa: Figyelem! Kiegészítő analóg érzékelőt nem szabad csatlakoztatni! Mérési feladat: ph/orp, hőm., üvegimpedancia, vonatkoztatási imp. Érzékelők (példa): ISM digitális InPro 4260i (Mettler-Toledo) Kábel (példa): AK9 (Mettler-Toledo) Árnyékolás Bél Érzékelő(k) Kábel Készülék 25

26 Kapcsolási példák 8. példa; utasítás: kapcsolja ki a Sensocheck funkciót! Mérési feladat: ORP, hőm., üvegimpedancia, vonatkoztatási impedancia Érzékelők (példa): ORP: SE 535 (Knick) Kábel (példa): AS9 ZU 0318 (Knick) Híd! Árnyékolás Bél Árnyékolás Érzékelő(k) Kábel Készülék 26

27 Kapcsolási példák 9. példa: Mérési feladat: Érzékelők (példa): Kábel (példa): ph/orp, hőm., üvegimpedancia, vonatkoztatási imp. SE 533/1-ADIN (Knick) CA/003-NAADIN11 (Knick) Indu Con 3,3 V RS 485 (A) RS 485 (B) GND/shield barna zöld sárga fehér/átlátszó Árnyékolás (kék) Érzékelő(k) Kábel Készülék 27

28 28

29 Kapcsolási példák 10. példa: Memosens Mérési feladat: ph/orp, hőm., üvegimpedancia, vonatkoztatási imp. Érzékelők (példa): Orbisint CPS 11 D Memosens Kábel (példa): CYK 10 3,3 V barna RS 485 (A) RS 485 (B) GND/shield zöld sárga fehér Árnyékolás (átlátszó) Érzékelő(k) Kábel Készülék 29

30 Kezelőfelület, billentyűzet Infraadó/-vevő 2 Kijelző 3 Billentyűzet 4 Típustábla (alul) 4 Gomb meas Információ enter Nyílgombok fel / le Nyílgombok bal / jobb Funkció A menüben egy szintet vissza Közvetlenül a mérési módba (megnyomás > 2 s) Információk lehívása Hibaüzenetek megjelenítése Konfigurálás: beírások megerősítése, következő konfigurálási lépés Kalibrálás: tovább a program lefolyásában Mérési mód: Kimeneti áram megjelenítése Mérési mód: Menü előhívása Menü: számérték növelése / csökkentése Menü: Kiválasztás Mérési mód: Menü előhívása Menü: előző/következő menücsoport Számok beírása: Hely balra/jobbra 30

31 Kijelző Hőmérséklet 2 Sensocheck 3 Intervallum/beállítási idő 4 Érzékelő adatok 5 Digitális érzékelő értéktelenítve 6 Határértékek 7 Riasztás 8 Szerviz 9 A/B paraméterkészletek 10 Kalibrálás 11 Digitális érzékelő 12 Várakozási idő fut Információ áll rendelkezésre 14 HOLD-állapot aktív 15 Főkijelző 16 Mellékkijelző 17 tovább az enter gombbal 18 Digitális érzékelő 19 Diagnózis 20 Konfigurálási mód 21 Kalibrálási mód 22 Mérési mód 23 Sensoface 24 Mérési érték jel Jelszínek (kijelző háttérvilágítása) vörös narancs türkiz zöld lila Riasztás HOLD-állapot (kalibrálás, konfigurálás, szerviz) Diagnózis Információ Sensoface-üzenet 31

32 Mérés üzemmód Az üzemi feszültség rákapcsolása után a készülék az érzékelő azonosítása után automatikusan Mérési üzemmódba lép. A mérési üzemmód előhívása egy másik üzemmódból (pl. diagnosztika, szerviz): nyomja meg a meas gombot hosszan (> 2 s). Sensoface-kijelző (Érzékelő állapot) Idő Üzemmód kijelző (mérés) A meas gomb hosszú megnyomása: mérési üzemmód előhívása (újbóli, rövid megnyomás: a kijelző ábrázolás váltása) Aktív paraméterkészlet megjelenítése Mérésnagyság Hőmérséklet enter gomb A mérési üzemmódban a kijelzőn az alábbiak jelennek meg: Mérési érték és idő (24/12 h AM/PM), valamint a hőmérséklet C vagy F értékben (a formátumok a konfigurálásban választhatók) A meas gomb megnyomásával a mérési üzemmódban a következő kijelző ábrázolások jeleníthetők meg (kb. 60 s időtartamra): Mérési érték és az A/B paraméterkészlet kiválasztása (ha kézi állapotra van konfigurálva) Mérési érték és a mérőhely megnevezése ( TAG, a mérőhely-megnevezés a konfigurálásban írható be) Idő és dátum A kimeneti áramok az enter gomb megnyomásával jeleníthetők meg. A kijelzés addig tart, ameddig az enter nyomva marad, ezután 3 s múlva ismét visszakapcsol a mérési érték kijelzőre. 32 A készüléknek a mérési feladathoz való illesztése érdekében azt konfigurálni kell!

33 Üzemmód kiválasztása / értékek beírása Üzemmód kiválasztása: 1) A meas gomb hosszú (> 2 s) megnyomása (mérési üzemmód) 2) Tetszőleges nyílgomb megnyomása megjelenik a kiválasztási menü 3) Üzemmód kiválasztása a bal / jobb nyílgombok segítségével 4) Kiválasztott üzemmód megerősítése az enter gombbal Kiválasztási menü Kiválasztott üzemmód (villog) Értékek beírása: 5) Számjegy pozíció kiválasztása: bal / jobb nyílgomb 6) Számérték módosítása: fel / le nyílgomb 7) Beírás megerősítése az enter gombbal

34 Az üzemmódok Diagnózis A kalibrálási adatok megjelenítése, az érzékelő adatok megjelenítése, a készülék-önteszt végrehajtása, a naplókönyv-bejegyzések lehívása és az egyes összetevők hardver-/szoftververziójának megjelenítése. A naplókönyv 100 bejegyzést tud rögzíteni ( ), ezekbe közvetlenül a készüléken lehet betekinteni. Egy TAN (opció) segítségével a naplókönyv 200 bejegyzésre bővíthető. HOLD A HOLD üzemállapot kézi előhívása pl. a digitális érzékelők cseréjéhez. A jelkimenetek egy meghatározott állapotot vesznek fel. Kalibrálás Minden egyes érzékelő tipikus jellemzőkkel rendelkezik, amelyek az üzemidő futásával változnak. Ahhoz, hogy helyes mérési értéket lehessen szállítani, kalibrálás szükséges. Itt a készülék azt vizsgálja, hogy az érzékelő melyik értéket szállítja egy ismert közegben történő mérés esetén. Ha eltérés van, akkor a készülék beigazítható. Ebben az esetben a készülék a tényleges értéket jelzi ki, és belsőleg korrigálja az érzékelő mérési hibáját. A kalibrálást ciklikusan meg kell ismételni. A kalibrálási ciklusok közötti időközök az érzékelő terheléséhez igazodnak. A kalibrálás alatt a készülék HOLD üzemállapotba lép. A kalibrálásnál a készülék kalibrálási módban marad mindaddig, amíg a kezelő ki nem lép belőle. Konfigurálás A készüléknek a mérési feladathoz való illesztése érdekében azt konfigurálni kell. A Konfigurálási üzemmódban történik annak beállítása, hogy melyik érzékelő lett csatlakoztatva, melyik méréstartományt kell átvinni, és mikor kell figyelmeztető, ill. riasztási üzenetnek érkeznie. A konfigurálás alatt a készülék HOLD üzemállapotba vált. A készülék 20 perccel az utolsó gombnyomás után automatikusan kilép a konfigurálási módból. A készülék mérési módba lép. Szerviz Karbantartási funkciók (monitor, áram-jeladó), infraüzem, jelszavak megadása, visszaállítás gyári beállításokra, opciók (TAN) engedélyezése. 34

35 Mérési mód meas Üzemmódok, funkciók menüszerkezete meas meas TAG kijelzés CLK kijelzés 60 s után 60 s után (Hozzáférés kóddal, szállítási beállítás: 5555) Egy tetszőleges nyílgomb megnyomása a kiválasztási menühöz vezet. A jobb / bal nyílgombok segítségével történik a menücsoport kiválasztása. A menüpontok megnyitása az enter gombbal. Vissza a meas gombbal. Kalibrálási adatok megjelenítése Érzékelő jellemző adatainak megjelenítése Önteszt: RAM, ROM, EEPROM, modul 100 esemény dátummal és idővel A mért értékek megjelenítése (mv_ph, mv_orp, RTD, üvegelektróda ellenállása, vonatkoztatási elektróda ellenállása) Szoftververzió, készüléktípus és sorozatszám megjelenítése A HOLD-állapot kézi kioldása pl. érzékelőcseréhez. A jelkimenetek paraméterezettként viselkednek (pl. az utolsó mért érték, 21 ma) ph beállítás (a konfigurálásban paraméterezettek szerint) ORP beállítása Termékkalibrálás Nullpont-eltolás (csak ha az ISFET paraméterezett) A hőmérséklet-érzékelő kompenzálása A paraméterkészlet konfigurálása B paraméterkészlet konfigurálása A mért értékek megjelenítése érvényesítési célokból (szimulátorok) 1. kimenet, áram-jeladó 2. kimenet, áram-jeladó Infra interfész aktiválása Az üzemmódokhoz való hozzáférési kódok kiadása Visszaállítás gyári beállításra Opcióengedélyezés TAN segítségével 35

36 A HOLD üzemállapot A HOLD-állapot egy biztonsági állapot a konfigurálásnál és a kalibrálásnál. A kimeneti áram befagyott (terhelés) vagy fix értékre van beállítva (fix). A HOLD-állapot során a kijelző háttérvilágítása narancs színű. HOLD-állapot, kijelzés a kijelzőn: A kimeneti jel viselkedése Last: A kimeneti áram befagy az utolsó értékre. Rövid konfigurálás esetén tanácsos. A folyamat a konfigurálás alatt lényegesen nem változhat. A módosítások ebben a beállításban nem tárolódnak. Fix: A kimeneti áram jelentősen más értékre állítódik, mint a folyamatérték, jelezve ezzel a vezetőrendszernek, hogy a készüléken munkavégzés fog történni. Kimeneti jel HOLD esetén: Kimeneti áram [ma] 21 HOLD kimeneti jel FIX beállítása = 21,0 ma HOLD kimeneti jel LAST (TERHELÉS) beállítása 4 HOLD aktiválva HOLD aktiválva A HOLD üzemállapot befejezése A HOLD-állapot a mérési módba történő átváltással befejeződik (hosszan nyomja meg a meas gombot). A kijelzőn megjelenik a Good Bye felirat, ezután a HOLD megszűnik. A kalibrálásból való kilépés esetén egy biztonsági lekérdezés történik, annak megállapítására, hogy a mérőhely ismét üzemkész-e (pl.: az érzékelő ismét beszerelésre került, a folyamatban található). 36

37 Riasztás HOLD külső elindítása A HOLD üzemállapot kívülről egy, a HOLD-bemeneten levő jelen keresztül célzottan indítható el (pl. a folyamatvezérlő rendszeren keresztül). HOLD- Segédenergia V AC/DC 10 bemenet Stratos Pro A2... HOLD inaktív HOLD aktív V AC/DC V AC/DC Folyamatvezérlő rendszer HOLD manuális elindítása A HOLD üzemállapot manuálisan a HOLD menün keresztül indítható el. Ez lehetővé teszi pl. érzékelők ellenőrzését, ill. cseréjét a kimeneteken és érintkezéseken véletlen reakciók kiváltása nélkül. Visszatérés a kiválasztási menübe a meas gombbal. Riasztás Hiba fellépése esetén azonnal megtörténik az Err xx kijelzése a kijelzőn. Csak egy paraméterezhető késleltetési idő letelte után történik meg a riasztás regisztrálása és egy naplókönyv-bejegyzés létrehozása. Riasztás esetén a készülék kijelzője villog, a kijelző háttér-világításának színe vörösre változik. A hibaüzenetek kiegészítésként egy 22 ma-es jellel is jelenthetők a kimeneti áramon keresztül (lásd Konfigurálás). Egy hibaesemény megszűnése után a riasztása állapot kb. 2 s múlva törlődik. 37

38 Konfigurálás A Konfigurálás menüszerkezete A készülék két, A és B paraméterkészlettel rendelkezik. A paraméterkészlet átkapcsolásával a készülék így pl. két különböző mérési szituációhoz illeszthető. A B paraméterkészlet csak a folyamatra vonatkozó paraméterek beállítását engedi meg. A konfigurálási lépések menücsoportokba vannak összefoglalva. Mindig a és nyílgombokkal ugorhat előre, ill. vissza a következő menücsoporthoz. Minden egyes menücsoportnak menüpontjai vannak a paraméterek beállításához. A menüpontok megnyitása az enter gombbal történik. Az értékek módosítása a és gombokkal történik, az enter gombban kerülnek a beállítások megerősítésre/átvételre. Vissza a méréshez: meas megnyomása. Menücsoport kiválasztása Menücsoport Kód Kijelző Érzékelő kiválasztása 1. menüpont Menüpont kiválasztása... Menüpont áramkimenet 2. áramkimenet Kompenzáció Riasztási mód Óra beállítása Mérőhely megnevezése 38

39 Konfigurálás A/B paraméterkészlet: konfigurálható menücsoportok (Néhány paraméter az A és B készletben azonos, ezek csak az A paraméterkészletben kerülnek konfigurálásra.) Menücsoport A paraméterkészlet B paraméterkészlet Érzékelő kiválasztása áramkimenet 1. áramkimenet 2. áramkimenet 2. áramkimenet Kompenzáció Kompenzáció Riasztási mód Riasztási mód Paraméterkészlet --- átkapcsolás Óra beállítása --- Mérőhely megnevezése --- External Switchover of Parameter Sets A/B You can switch between parameter sets A and B by applying a signal to the CONTROL input. For configuration, see Pg 43. Max. 30 V AC/DC Control input e.g. process control system Stratos Pro A2... Parameter set A active Parameter set B active V AC/DC V AC/DC 39

40 Konfigurálás A/B paraméterkészlet Kézi átkapcsolás Kijelző Teendő Megjegyzés A paraméterkészletek manuális átkapcsolása: meas megnyomása Az alsó sorban villog a PARSET felirat. A és gombokkal válassza ki a paraméterkészletet PARSET A / PARSET B kiválasztása A paraméterkészletek manuális átkapcsolását előzőleg ki kell választani a CONFIG menüben. A szállítási beállítás a fix A paraméterkészlet. A helytelenül beállított paraméterek megváltoztatják a mérési tulajdonságokat. Átvétel az enter gombbal A meas gombbal nincs átvétel 40

41 Konfigurálás Kiválasztás Előírás Érzékelő (SENSOR) Konfigurálás AUTO MAN EXT (csak ha a TAN segítségével engedélyezésre került) C ( F) AUTO MAN EXT (csak ha a TAN segítségével engedélyezésre került) C ( F) U1 (beírható pufferkészlet) , U1 Tudnivaló: Az info gombbal a puffer névleges értékek és a gyártó megjelenítése 1. puffer értékeinek beírása 2. puffer értékeinek beírása 41

42 Konfigurálás Konfigurálás Kiválasztás Előírás Érzékelő (SENSOR) 1. kimenet (OUT1) 42

43 Konfigurálás Konfigurálás Kiválasztás Előírás 2. kimenet (OUT2)... különben mint az 1. kimenet Hőmérséklet-kompenzáció (CORRECTION) Riasztás (ALARM) Paraméterkészlet (PARSET) (A) fix paraméterkészlet kiválasztása, ill. A/B átkapcsolás a vezérlés bemenetén keresztül vagy mérési módban manuálisan Valós idejű óra (CLOCK) PARSET FIX (fix A paraméterkészlet) Mérőhely megnevezése (TAG) (beírás a szövegsorba) *) csak akkor jelenik meg, ha engedélyezésre és a SENSOR TEMP EXT opciónál kiválasztásra került. 43

44 Konfigurálás (másolási minta) Az EEPROM két teljes paraméterkészletet tárol. Kiszállításnál mindkét készlet azonos, de azután paraméterezhetők. Tudnivaló: Jegyezze be a konfigurálási adatait a következő oldalakon, vagy használja azokat másolási mintaként. Paraméter A paraméterkészlet B paraméterkészlet SNS: Érzékelőtípus --- *) SNS: RTD-típus --- SNS: Hőmérsékletegység --- SNS: Mérés hőmérséklete --- SNS: Mérési hőm. --- manuálisan SNS: Kalibr. hőmérséklete --- SNS: Kal. hőm. manuálisan --- SNS: Kalibrálási mód --- SNS: Pufferkészlet kiválasztása --- (-U1- lásd Függelék) SNS: Kalibrálási időzítő --- SNS: Kalibrálási ciklus --- SNS: CIP-számláló --- SNS: CIP-ciklusok --- SNS: SIP-számláló --- SNS: SIP-ciklusok --- OT1: Mérésnagyság OT1: Áram kezdete OT1: Áram vége *) Ezek a paraméterek a B paraméterkészletben nem állíthatók be, azonos értékek, mint az A paraméterkészletben 44

45 (Másolási minta) konfigurálás Paraméter A paraméterkészlet B paraméterkészlet OT1: Szűrőidő OT1: 22 ma-es hibaáram OT1: HOLD-állapot OT1: HOLD-FIX-áram OT2: Mérésnagyság OT2: Áram kezdete OT2: Áram vége OT2: Szűrőidő OT2: 22 ma-es hibaáram OT2: HOLD-állapot OT2: HOLD-FIX-áram COR: Hőm.-együttható COR: Külső hőm.-bemenet COR: Áramtartomány COR: Áram kezdete COR: Áram vége ALA: Riasztás be/ki ALA: Késleltetési idő ALA: Sensocheck be/ki PAR: Paraméterkészlet --- átkapcsolás CLK: Időformátum --- CLK: Idő óó/pp --- CLK: Nap/hónap --- CLK: Év --- TAG: Mérőhely megnevezése --- *) Ezek a paraméterek a B paraméterkészletben nem állíthatók be, azonos értékek, mint az A paraméterkészletben 45

46 Konfigurálás Érzékelő Kiválasztás: érzékelőtípus, hőmérséklet-érzékelő, hőmérsékletegység, hőmérséklet-regisztrálás mérés esetén ) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 4) A nyílgombokkal válassza ki a SENSOR menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az SNS: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a kijelzőn megjelenik a [meas] állapotsáv Érzékelőtípus kiválasztása Hőmérséklet-érzékelő típusának kiválasztása Hőmérsékletegység Hőmérséklet-regisztrálás mérés esetén (Kézi hőmérséklet) Hőmérséklet-regisztrálás kalibrálás esetén (Kézi hőmérséklet) Kalibrálási mód (AUTO: pufferkészlet) Kalibrálási időzítő Kalibrálási ciklus Tisztítási ciklusok Tisztítási ciklus számláló Sterilizálási ciklusok Sterilizálási ciklus számláló 46

47 5 Konfigurálás Menüpont Teendő Kiválasztás Érzékelőtípus kiválasztása A nyílgombokkal válassza ki a használt érzékelőtípust. Átvétel az enter gombbal Hőmérséklet-érzékelő típusának kiválasztása (DS esetén nem) A nyílgombokkal válassza ki a használt hőmérsékletérzékelő típust. Átvétel az enter gombbal Hőmérsékletegység A nyílgombokkal válassza ki a C vagy a F opciót. Átvétel az enter gombbal Hőmérsékletregisztrálás mérés esetén (Manuális hőmérséklet) A nyílgombokkal válassza ki a módot: AUTO: Regisztrálás érzékelőn keresztül MAN: a hőm. közvetlen beírása, nincs regisztrálás (ld. a következő lépést) EXT: Hőmérséklet megadása az árambemeneten keresztül (csak ha a TAN E engedélyezett) Átvétel az enter gombbal A nyílgombokkal módosítsa a helyet, a nyílgombokkal válasszon ki másik helyet. Átvétel az enter gombbal 47

48 Konfigurálás Érzékelő Kiválasztás: Hőmérséklet-regisztrálás kalibrálás esetén, kalibrálási mód ) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 4) A nyílgombokkal válassza ki a SENSOR menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az SNS: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a kijelzőn megjelenik a [meas] állapotsáv Érzékelőtípus kiválasztása Hőmérséklet-érzékelő típusának kiválasztása Hőmérsékletegység Hőmérséklet-regisztrálás mérés esetén (Kézi hőmérséklet) Hőmérséklet-regisztrálás kalibrálás esetén (Kézi hőmérséklet) Kalibrálási mód (AUTO: pufferkészlet) Kalibrálási időzítő Kalibrálási ciklus Tisztítási ciklusok Tisztítási ciklus számláló Sterilizálási ciklusok Sterilizálási ciklus számláló 48

49 5 Konfigurálás Menüpont Teendő Kiválasztás Hőmérsékletregisztrálás kalibrálás esetén (Manuális hőmérséklet) A nyílgombokkal válassza ki a módot: AUTO: Regisztrálás érzékelőn keresztül MAN: a hőm. közvetlen beírása, nincs regisztrálás (ld. a következő lépést) EXT: Hőmérséklet megadása az árambemeneten keresztül (csak, ha a TAN E engedélyezett) Átvétel az enter gombbal A nyílgombokkal módosítsa a helyet, a nyílgombokkal válasszon ki másik helyet. Átvétel az enter gombbal Kalibrálási mód (AUTO: pufferkészlet) A nyílgombokkal válassza ki a CALMODE opciót: AUTO: Kalibrálás Calimatic pufferkészlet-felismeréssel MAN: A pufferoldatok kézi megadása. DAT: előre megmért érzékelők beállítási adatainak beírása Átvétel az enter gombbal A nyílgombokkal válassza ki a használt pufferkészletet (a névleges értékeket ld. Táblázatok) Átvétel az enter gombbal , -U1- (lásd Függelék) Az info gombbal az alsó sorban a gyártó és a névleges értékek jelennek meg. 49

50 Konfigurálás Érzékelő Beállítás: Kalibrálási időzítő, kalibrálási ciklus ) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 4) A nyílgombokkal válassza ki a SENSOR menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az SNS: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a kijelzőn megjelenik a [meas] állapotsáv Érzékelőtípus kiválasztása Hőmérséklet-érzékelő típusának kiválasztása Hőmérsékletegység Hőmérséklet-regisztrálás mérés esetén (Kézi hőmérséklet) Hőmérséklet-regisztrálás kalibrálás esetén (Kézi hőmérséklet) Kalibrálási mód (AUTO: pufferkészlet) Kalibrálási időzítő Kalibrálási ciklus Tisztítási ciklusok Tisztítási ciklus számláló Sterilizálási ciklusok Sterilizálási ciklus számláló 50

51 5 Konfigurálás Menüpont Teendő Kiválasztás Kalibrálási időzítő A nyílgombokkal állítsa be a CALTIMER opciót: OFF: nincs időzítő ADAPT: maximális kalibrálási ciklus (beállítás a következő lépésben) FIX: fix kalibrálási ciklus (beállítás a következő lépésben) Átvétel az enter gombbal OFF/ADAPT/FIX Az ADAPT beállításban a kalibrálási ciklus automatikus rövidítése az érzékelő terhelésétől (magas hőmérsékletek és ph-értékek) és digitális érzékelők esetén még az érzékelőkopástól függően is Kalibrálási ciklus Csak FIX/ADAPT esetén: A nyílgombokkal módosítsa a helyet, a nyílgombokkal válasszon ki másik helyet. Átvétel az enter gombbal h Tudnivalók a kalibrálási időzítőhöz: Ha a Sensocheck a Konfigurálás > Riasztás menücsoportban aktiválva lett, akkor a kalibrálási intervallum leteltét a Sensoface megjeleníti a kijelzőn: Kijelző Állapot + A kalibrálási intervallum több, mint 80%-a már letelt. + A kalibrálási intervallum túllépésre került. A kalibrálási időzítő beállításai közösen történnek az A és B paraméterkészletre. A következő kalibrálásig hátralevő idő a Diagnózis opcióban kérdezhető le (lásd a Diagnózis szakaszt). 51

52 Konfigurálás Érzékelő Beállítás: CIP- tisztítási ciklusok, SIP- sterilizálási ciklusok ) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 4) A nyílgombokkal válassza ki a SENSOR menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az SNS: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a kijelzőn megjelenik a [meas] állapotsáv Érzékelőtípus kiválasztása Hőmérséklet-érzékelő típusának kiválasztása Hőmérsékletegység Hőmérséklet-regisztrálás mérés esetén (Kézi hőmérséklet) Hőmérséklet-regisztrálás kalibrálás esetén (Kézi hőmérséklet) Kalibrálási mód (AUTO: pufferkészlet) Kalibrálási időzítő Kalibrálási ciklus Tisztítási ciklusok Tisztítási ciklus számláló Sterilizálási ciklusok Sterilizálási ciklus számláló 52

53 5 Konfigurálás Menüpont Teendő Kiválasztás CIP / SIP A következő beállítási lehetőségek digitális érzékelők (INDUCON, ISM-DIGITAL) esetén: Tisztítási ciklusok be / ki Tisztítási ciklusok A nyílgombokkal válassza ki az ON (BE) vagy OFF (KI) opciót. A bővített naplókönyvben történő jegyzőkönyvezést és (ha vannak) a számlálókat kapcsolja be/ki Átvétel az enter gombbal Csak CIP COUNT ON (CIP SZÁMLÁLÓ BEKAPCSOLVA) esetén: A nyílgombokkal írja be az értéket Sterilizálási ciklusok be/ki Sterilizálási ciklusok Átvétel az enter gombbal A nyílgombokkal válassza ki az ON (BE) vagy OFF (KI) opciót. A bővített naplókönyvben történő jegyzőkönyvezést és (ha vannak) a számlálókat kapcsolja be/ki Átvétel az enter gombbal Csak SIP COUNT ON (SIP SZÁMLÁLÓ BEKAPCSOLVA) esetén: A nyílgombokkal írja be az értéket Átvétel az enter gombbal A tisztítási és sterilizálási ciklusok számlálása beépített érzékelő esetén hozzájárul az érzékelő terhelésének méréséhez. Bioalkalmazások esetén praktikus (folyamathőmérséklet kb C, CIP-hőmérséklet > 55 C, SIP-hőmérséklet > 115 C). 53

54 Konfigurálás 1. áramkimenet Kimeneti áramtartomány. Áram kezdete. Áram vége. 1 1) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 2 4) A nyílgombokkal válassza ki az OUT1 menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az OT1: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a 3 kijelzőn megjelenik a [meas] állapotsáv Mérésnagyság Áram kezdete Áram vége Kimeneti szűrő időállandója Kimeneti áram hibaüzenet esetén Kimeneti áram HOLD esetén Kimeneti áram HOLD FIX esetén 6 54

55 5 Menüpont Teendő Kiválasztás Mérésnagyság A nyílgombokkal válassza ki a következőket: PH: ph-érték ORP: Redoxpotenciál TMP: Hőmérséklet Átvétel az enter gombbal Konfigurálás Áram kezdete A nyílgombokkal módosítsa a helyet, a nyílgombokkal válasszon ki másik helyet. Átvétel az enter gombbal Áram vége A nyílgombokkal írja be az értéket Átvétel az enter gombbal Mért értékek hozzárendelése: áram kezdete és áram vége 1. példa: ph méréstartomány példa: ph méréstartomány Előny: nagyobb felbontás az érdekes [ph] [ph] tartományban Kimeneti áram 20 [ma] 5 4 Kimeneti áram 20 [ma] 55

56 Konfigurálás 1. áramkimenet A kimeneti szűrő időállandójának beállítása 1 1) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 2 4) A nyílgombokkal válassza ki az OUT1 menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az OT1: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a 3 kijelzőn megjelenik a [meas] állapotsáv Áramtartomány Mérésnagyság Áram kezdete Áram vége A kimeneti szűrő időállandója Kimeneti áram hibaüzenet esetén Kimeneti áram HOLD esetén Kimeneti áram HOLD FIX esetén 6 56

57 5 Konfigurálás Menüpont Teendő Kiválasztás A kimeneti szűrő időállandója A nyílgombokkal írja be az értéket Átvétel az enter gombbal A kimeneti szűrő időállandója Az áramkimenet csillapításához bekapcsolható egy beállítható szűrőidőállandójú aluláteresztő szűrő. A bemeneten (100 %) ugrás esetén az időállandó elérése a kimeneten 63 %-os szinten áll. Az időállandó a s tartományban állítható be. Ha 0 s időállandó kerül beállításra, akkor az áramkimenet közvetlenül a bemeneten történik. Tudnivaló: A szűrő csak az áramkimenetre hat, a kijelzőre nem. A HOLD időtartamára a szűrőszámítás szünetel, ezáltal nem keletkezik ugrás a kimeneten. Kijelző ph Időállandó s 0/4-20 ma Hőm Időállandó s 57

58 Konfigurálás 1. áramkimenet Kimeneti áram Error (Hiba) és HOLD esetén. 1 1) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 2 4) A nyílgombokkal válassza ki az OUT1 menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az OT1: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a 3 kijelzőn megjelenik a [meas] állapotsáv Áramtartomány Mérésnagyság Áram kezdete Áram vége Kimeneti szűrő időállandója Kimeneti áram hibaüzenet esetén Kimeneti áram HOLD esetén Kimeneti áram HOLD FIX esetén 6 58

59 5 Konfigurálás Menüpont Teendő Kiválasztás Kimeneti áram hibaüzenet esetén A nyílgombokkal válassza ki az ON (BE) vagy OFF (KI) opciót. Átvétel az enter gombbal Kimeneti áram HOLD esetén Kimeneti áram HOLD FIX esetén LAST (TERHELÉS): HOLD esetén az utolsó mért érték megmarad a kimeneten. FIX: HOLD esetén egy (beállítandó) érték kerül megtartásra a kimeneten. Kiválasztás: Átvétel az enter gombbal Csak FIX kiválasztása esetén: annak az áramnak a beírása, amelynek HOLD esetén a kimeneten folynia kell A nyílgombokkal írja be az értéket Átvétel az enter gombbal Kimeneti jel HOLD esetén: Kimeneti áram [ma] HOLD kimeneti jel FIX beállítása = 21,0 ma HOLD kimeneti jel LAST (TERHELÉS) beállítása 21 4 HOLD aktiválva HOLD aktiválva 59

60 Konfigurálás 2. áramkimenet Kimeneti áramtartomány. Áram kezdete. Áram vége. 1 1) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 2 4) A nyílgombokkal válassza ki az OUT2 menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az OT2: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a 3 kijelzőn megjelenik a [meas] állapotsáv Mérésnagyság Áram kezdete Áram vége Kimeneti szűrő időállandója Kimeneti áram hibaüzenet esetén Kimeneti áram HOLD esetén Kimeneti áram HOLD FIX esetén 6 60

61 5 Konfigurálás Menüpont Teendő Kiválasztás Mérésnagyság A nyílgombokkal válassza ki a következőket: PH: ph-érték ORP: Redoxpotenciál TMP: Hőmérséklet Átvétel az enter gombbal PH/ORP/TMP... Minden további beállítás olyan, mint az 1. áramkimenet esetén (lásd ott)! 61

62 Konfigurálás Hőmérséklet kompenzáció HK mérési közeg. Hőmérsékletmérés árambemenet. 1 1) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 2 4) A nyílgombokkal válassza ki a CORRECTION menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik a COR: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a 3 kijelzőn megjelenik a [meas] állapotsáv. 4 5 Mérési közeg hőmérséklet kompenzációja Árambemenet külső hőmérsékletmérés Áramtartomány Áram kezdete Áram vége

63 5 Konfigurálás Menüpont Teendő Kiválasztás Mérési közeg hőmérséklet kompenzációja Csak ph-mérés esetén: A mérési közeg hőmérséklet kompenzációjának beírása. A nyílgombokkal írja be az értéket. Átvétel az enter gombbal Árambemenet külső hőmérsékletmérés Csak, ha a TAN segítségével engedélyezésre és a konfigurálásban (SENSOR) paraméterezésre került. A nyílgombokkal válassza ki az ON (BE) vagy OFF (KI) opciót. Áramtartomány Átvétel az enter gombbal A nyílgombokkal válassza ki a kívánt tartományt. Átvétel az enter gombbal Áram kezdete Áram vége A nyílgombokkal módosítsa a helyet, a nyílgombokkal válasszon ki másik helyet. Átvétel az enter gombbal A nyílgombokkal írja be az értéket. Beírási terület: C / F Beírási terület: C / F Átvétel az enter gombbal 63

64 Konfigurálás Riasztás Riasztás késleltetési ideje. Sensocheck. 1 1) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) Nyomja meg a paraméterkészlet kiválasztását a enter nyílgombokkal. 2 4) A nyílgombokkal válassza ki az ALARM menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik az ALA: kód a kijelzőn. A menüpont kiválasztása az enter-gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a 3 kijelzőn megjelenik a [meas] állapotsáv. 4 5 Késleltetési idő Sensocheck

65 5 Konfigurálás Menüpont Teendő Kiválasztás Riasztás késleltetési ideje A nyílgombokkal írja be az értéket. Átvétel az enter gombbal Sensocheck Sensocheck kiválasztása (az üveg- és vonatkoztatási elektróda folyamatos felügyelete). A nyílgombokkal válassza ki az ON (BE) vagy OFF (KI) opciót. Átvétel az enter gombbal. (Egyidejűleg a Sensoface aktiválódik. OFF (KI) esetén a Sensoface is kikapcsol.) A hibaüzenetek egy 22 ma-es jellel továbbíthatók a kimeneti áramon keresztül (lásd Hibaüzenetek és 1. kimenet/2. kimenet konfigurálása). A riasztás késleltetési ideje késlelteti a kijelző háttérvilágításának vörösre átkapcsolását és a 22 ma-es jelet (ha konfigurálva van). 65

66 Konfigurálás Idő és dátum Mérőhely megnevezése 1 2 enter 3 1) Nyomjon meg egy tetszés szerinti nyílgombot. 2) A nyílgombokkal válassza ki a CONF opciót, nyomja meg az enter gombot. 3) A paraméterkészlet kiválasztása a nyílgombokkal, enter megnyomása. 4) A nyílgombokkal válassza ki a CLOCK, ill. TAG menücsoportot, nyomja meg az enter gombot. 5) Ennek a menücsoportnak minden menüpontjához megjelenik a CLK:, ill. a TAG kód a kijelzőn. A menüpontok kiválasztása az enter gombbal, módosítás nyílgombokkal (lásd a jobb oldalt). Megerősítés (és tovább) az enter gombbal. 6) Befejezés: Nyomja meg a meas gombot, míg a kijelzőn megjelenik a [meas] állapotsáv. enter 4 enter 5 Időformátum Idő Nap és hónap Év Mérőhely megnevezése 5 6 meas 66

67 Konfigurálás Idő és dátum A beépített valós idejű óra ideje és dátuma az alapja a kalibrálási és tisztítási ciklusok vezérlésének. Mérési módban az idő is megjelenik a kijelzőn. Digitális érzékelők esetén a kalibrálási adatok beíródnak az érzékelőfejbe. Ezenkívül a naplókönyv-bejegyzések (vö. Diagnózis) időbélyeget kapnak. Tudnivaló: A segédenergia hosszabb megszakítása esetén (> 5 nap) az időt a kijelzőn vonalak ábrázolják és a készülékben történő feldolgozáshoz érvénytelen. Ebben az esetben írja be a helyes időt. Téli időszámításról nem történik átkapcsolás a nyárira! Ezért kérjük, az időt kézzel kapcsolja át. Mérőhely megnevezés ( TAG ) A kijelző alsó sorában adhat nevet a mérőhelynek. Legfeljebb 32 karakter lehetséges. Mérési módban a meas gomb (többszöri) megnyomásával jeleníthető meg a mérőhely megnevezése. A TAG a készülék-konfiguráció részeként infra segítségével olvasható ki. A szabványos megnevezés segít pl. egy készüléket javítás után a beépítésnél ismét helyesen hozzárendelni. 5 Menüpont Teendő Kiválasztás Mérőhely megnevezése A nyílgombokkal válassza ki a betűt/számot/ karaktert, a nyílgombokkal váltson a következő helyre. A...Z, 0...9, + < >? Az első 10 karakter a kijelzőn oldalra görgetés nélkül jelenik meg. Átvétel az enter gombbal 67

68 Digitális érzékelők Üzem A Stratos Pro megengedi a digitális Memosens érzékelőkkel való üzemelést. A következő kijelző példák a mérőadóra és egy digitális érzékelőre vonatkoznak (más kivitelek esetén hasonló). Az érzékelőtípus beállítása a Konfigurálás menüben történik. A készülék csak akkor megy mérési módba, ha a csatlakoztatott érzékelő megegyezik a konfigurált típussal (a Sensoface barátságos): Ellenkező esetben hibaüzenet kiadása történik. Megjelenik az info szimbólum, a hibaszöveg a nyílgombokkal olvasható az alsó sorban. A Sensoface szomorú (ld. a hibaüzenetek és a Sensoface listáját a függelékben): 68

69 Digitális érzékelők csatlakoztatása Lépés Teendő/kijelző Megjegyzés Tűzze rá az érzékelőt. Digitális érzékelők Mielőtt egy digitális érzékelő csatlakoztatásra kerül, a kijelzőn a kein Sensor (nincs érzékelő) hibaüzenet jelenik meg Várja meg, amíg megjelennek az érzékelő adatai. A homokóra villog a kijelzőn. Ellenőrizze az érzékelő adatait. Mérési módba lépés Nyomja meg a meas, info vagy enter gombot Lehetséges hibaüzenetek Érzékelő értéktelenítve. Cserélje ki az érzékelőt A kijelző színe zöldre vált. Ha az érzékelőadatok rendben vannak, a Sensoface barátságos. A nyílgombokkal jelenítse meg az érzékelő információkat, az enter gombbal erősítse meg. 60 s múlva a készülék automatikusan mérési módba lép (időtúllépés). Ha ez a hibaüzenet jelenik meg, az érzékelő nem használható tovább. A Sensoface szomorú. Az érzékelő hibás. Cserélje ki az érzékelőt Ha ez a hibaüzenet jelenik meg, az érzékelő nem használható. A Sensoface szomorú. 69

70 Digitális érzékelők Érzékelőcsere A digitális érzékelők cseréjének mindig a HOLD-állapotban kell történnie a kimenetek és érintkezők véletlen reakcióinak elkerülése érdekében. A csere történhet a kalibrálásnál is, ha az új érzékelőt azonnal kalibrálni kell. Lépés Teendő/kijelző Megjegyzés Válassza ki a HOLDállapotot. Húzza le, és szerelje ki a régi érzékelőt. Szerelje be, és tűzze rá az új érzékelőt. Várja meg, amíg megjelennek az érzékelő adatai. Tetszőleges nyílgombbal hívja elő a kiválasztási menüt, a nyílgombokkal válassza ki a HOLD opciót, erősítse meg az enter gombbal. A készülék ezután HOLDállapotban található. Alternatívaként a HOLDállapot kívülről is kiváltható a HOLD-bemeneten keresztül. A HOLD során a kimeneti áram befagy az utolsó értékre, ill. egy fix értékre áll. A csere esetén keletkező ideiglenes üzenetek megjelennek a kijelzőn, de nem kerülnek kiadásra a riasztási érintkezőn, és nem kerülnek be a naplókönyvbe. Ellenőrizze az érzékelő adatait. Az érzékelő gyártója és típusa, a sorozatszám és az utolsó kalibrálás dátuma jeleníthető meg. A nyílgombokkal jelenítse meg az érzékelő információkat, az enter gombbal erősítse meg. 70

71 Digitális érzékelők Lépés Teendő/kijelző Megjegyzés Ellenőrizze a mért értékeket. Hagyja el a HOLDállapotot. A meas gomb rövid megnyomása: vissza a kiválasztási menübe, a meas gomb hosszú megnyomása: a készülék a mérési módba lép Az érzékelőcsere bejegyzésre kerül a bővített naplókönyvbe. 71
