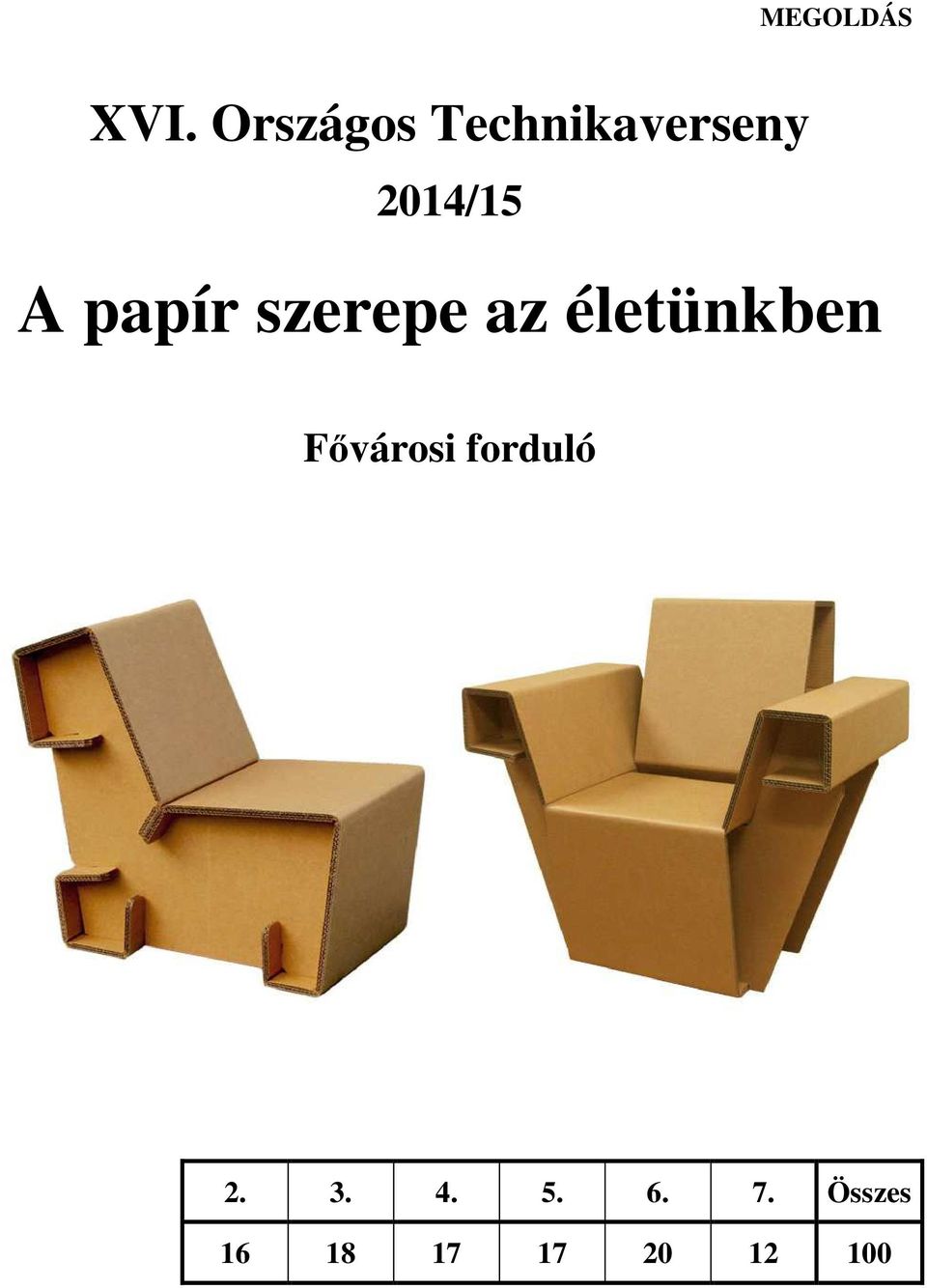

1 XVI. Országos Technikaverseny 2014/15 A papír szerepe az életünkben Fıvárosi forduló Összes

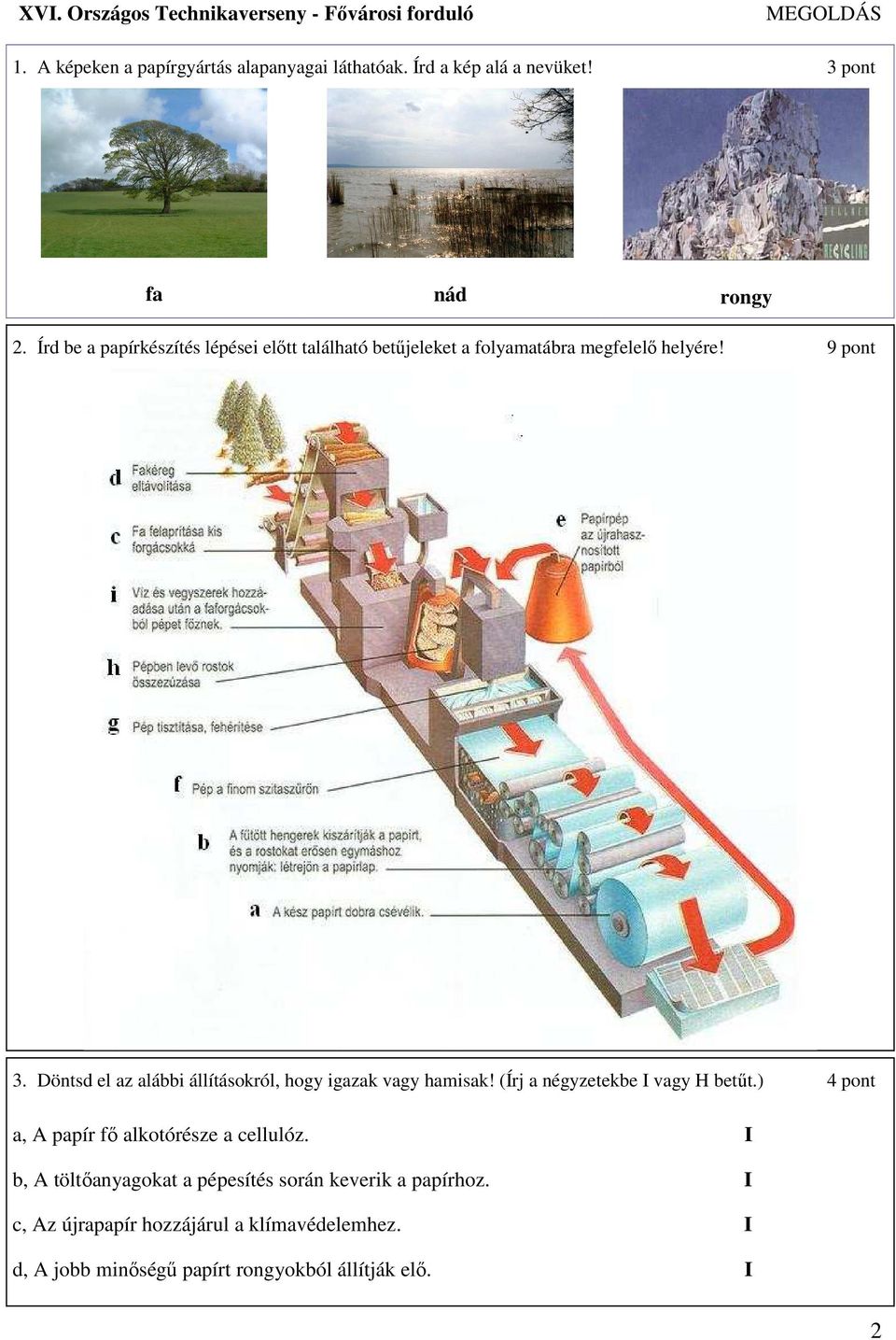

2 1. A képeken a papírgyártás alapanyagai láthatóak. Írd a kép alá a nevüket! 3 pont fa nád rongy 2. Írd be a papírkészítés lépései elıtt található betőjeleket a folyamatábra megfelelı helyére! 9 pont 3. Döntsd el az alábbi állításokról, hogy igazak vagy hamisak! (Írj a négyzetekbe I vagy H betőt.) 4 pont a, A papír fı alkotórésze a cellulóz. I b, A töltıanyagokat a pépesítés során keverik a papírhoz. I c, Az újrapapír hozzájárul a klímavédelemhez. I d, A jobb minıségő papírt rongyokból állítják elı. I 2

3 4. Kapcsold össze bető számpár formában a papírfajtákat a jellemzıikkel! 9 pont 1. Fénymásolópapír 2. Hullámlemez 3. Karton 4. Krepp papír 5. Merített papír 6. Selyempapír 7. Szürkelemez 8. Újságpapír 9. Zsírpapír A Anyagában sok a facsiszolat, mechanikai tulajdonságai rosszak, nagyon könnyen szakad. A nedvességet nem tőri, képes masszává ázni. Fény hatására oxidálódik, megsárgul. B g/m 2 tömegő, matt felülető, jó tartású, jó fehérségi szintő, simított felülető papír. Alacsony nedvszívó képesség, nagy hıellenállás, magas enyvezettség jellemzi. C Zömmel hulladékpapírból készített papírtermék. Kemény, merev, vastagsága 1,5-3,5 mm, tömege g/m 2 közötti. Felülete sima, szakítószilárdsága nagy. Jól hajlítható, hornyolható. D g/m 2 tömegő papírtermék. Szerkezete szerint lehet egyrétegő, illetve többrétegő. Többnyire ugyanolyan tulajdonságú, mint a vékonyabb papírok, csupán grammsúlya nagyobb. E Különleges célokra gyártott, ritkán alkalmazott papír. Nyersanyaga rendszerint parázsra és viszonylag hosszúra ırölt, legjobb minıségő rongycellulóz. Anyagában vagy felületén enyvezik. Valódi vízjellel, ritkábban bordázva állítják elı. Érdekessége, hogy nincs száliránya. F Keresztirányban sőrőn ráncolt papír. Nagy rugalmasság és nyúlás jellemzi. Dekorációs célra, virágok csomagolására az anyagában színezett változatai terjedtek el, míg nyers változatait bútorok felületvédelmére, gépek burkoló csomagolására használják. G Elıállításával olyan szerkezet jön létre, amelynek szilárdsága az alkotó papír és kartonréteg eredeti szilárdságát meghaladja. Ezt elsısorban speciális rétegezéssel érik el. Általában a két külsı réteg közé egy harmadik, hullámos réteget ragasztanak, amely növeli a lemez merevségét. H Ezt a speciális csomagolópapírt a rostok erıteljes ırlésével állítják elı. Felülete zárt, áttetszı, fogása üvegszerő. Alkalmas nedves, zsíros felülető termék burkolására. I A legvékonyabb csomagolópapír. Tömege g/m 2 közötti, jellemzıen egyoldalt sima és egyoldalt fényes. Általában nem enyvezett és töltıanyagot sem tartalmaz. 1 - B 2 - G 3 - D 4 - F 5 - E 6 - I 7 - C 8 - A 9 -H 5. Egészítsd ki a mondatokat a hiányzó szavakkal: 5 pont a) A cellulózrostok a NÖVÉNYEK szilárd vázát képezik. b) Enyvvel a papír szilárdságát NÖVELIK, és nedvszívó képességét CSÖKKENTIK. c) Papírgyártáshoz csak a pamut-, len- vagy kenderanyag használható, mivel nagyobb a CELLULÓZ tartalma és kevesebb benne a SZENNYEZİ (MEREVITİ) anyag. 6. Egy 70 mm x 50 mm-es alapterülető, 40 mm magas, nyitott papírdobozt szeretnénk készíteni. Számold ki, hogy mekkora papírlapra van hozzá szükség! (A számítást is írd le!) 4 pont A papírlap szélessége: 70 mm + (2*40 mm) = 150 mm (1 + 1 pont) A papírlap hosszúsága: 50 mm + (2*40 mm) = 130 mm (1 + 1 pont) 3

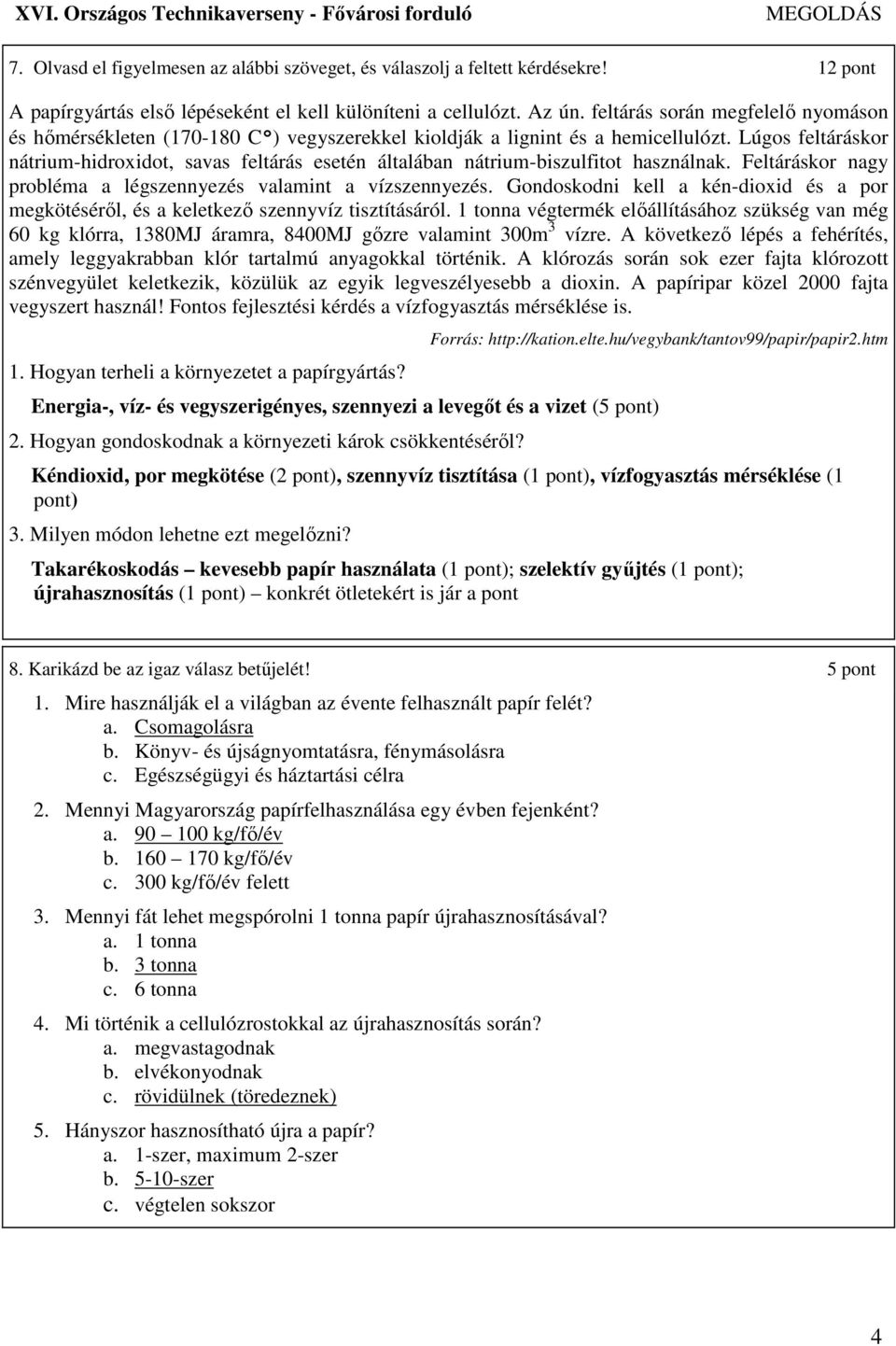

4 7. Olvasd el figyelmesen az alábbi szöveget, és válaszolj a feltett kérdésekre! 12 pont A papírgyártás elsı lépéseként el kell különíteni a cellulózt. Az ún. feltárás során megfelelı nyomáson és hımérsékleten ( C ) vegyszerekkel kioldják a lignint és a hemicellulózt. Lúgos feltáráskor nátrium-hidroxidot, savas feltárás esetén általában nátrium-biszulfitot használnak. Feltáráskor nagy probléma a légszennyezés valamint a vízszennyezés. Gondoskodni kell a kén-dioxid és a por megkötésérıl, és a keletkezı szennyvíz tisztításáról. 1 tonna végtermék elıállításához szükség van még 60 kg klórra, 1380MJ áramra, 8400MJ gızre valamint 300m 3 vízre. A következı lépés a fehérítés, amely leggyakrabban klór tartalmú anyagokkal történik. A klórozás során sok ezer fajta klórozott szénvegyület keletkezik, közülük az egyik legveszélyesebb a dioxin. A papíripar közel 2000 fajta vegyszert használ! Fontos fejlesztési kérdés a vízfogyasztás mérséklése is. 1. Hogyan terheli a környezetet a papírgyártás? Forrás: Energia-, víz- és vegyszerigényes, szennyezi a levegıt és a vizet (5 pont) 2. Hogyan gondoskodnak a környezeti károk csökkentésérıl? Kéndioxid, por megkötése (2 pont), szennyvíz tisztítása (1 pont), vízfogyasztás mérséklése (1 pont) 3. Milyen módon lehetne ezt megelızni? Takarékoskodás kevesebb papír használata (1 pont); szelektív győjtés (1 pont); újrahasznosítás (1 pont) konkrét ötletekért is jár a pont 8. Karikázd be az igaz válasz betőjelét! 5 pont 1. Mire használják el a világban az évente felhasznált papír felét? a. Csomagolásra b. Könyv- és újságnyomtatásra, fénymásolásra c. Egészségügyi és háztartási célra 2. Mennyi Magyarország papírfelhasználása egy évben fejenként? a kg/fı/év b kg/fı/év c. 300 kg/fı/év felett 3. Mennyi fát lehet megspórolni 1 tonna papír újrahasznosításával? a. 1 tonna b. 3 tonna c. 6 tonna 4. Mi történik a cellulózrostokkal az újrahasznosítás során? a. megvastagodnak b. elvékonyodnak c. rövidülnek (töredeznek) 5. Hányszor hasznosítható újra a papír? a. 1-szer, maximum 2-szer b szer c. végtelen sokszor 4

5 9. Milyen mőszaki rajzi jelképet jelölnek az egyes betők? Írd a bető után a jelkép nevét! 8 pont a - méretsegédvonal b - látható él c - középvonal d - nem látható él e - méretszám f - méretvonal g - méretnyíl h - átmérı jele 10. Nevezd meg a fa metszeteit! 3 pont a kereszt (bütü) metszet b sugaras metszet c húros metszet 11.Rajzold le az alábbi test nézeteit szabadkézzel a négyzetrácsos területekre! (A négyzetek oldala 5 mm.) 6 pont Minden nézet két pont (1 pont a határoló élekért, 1 pont az elhelyezésért jár) 5

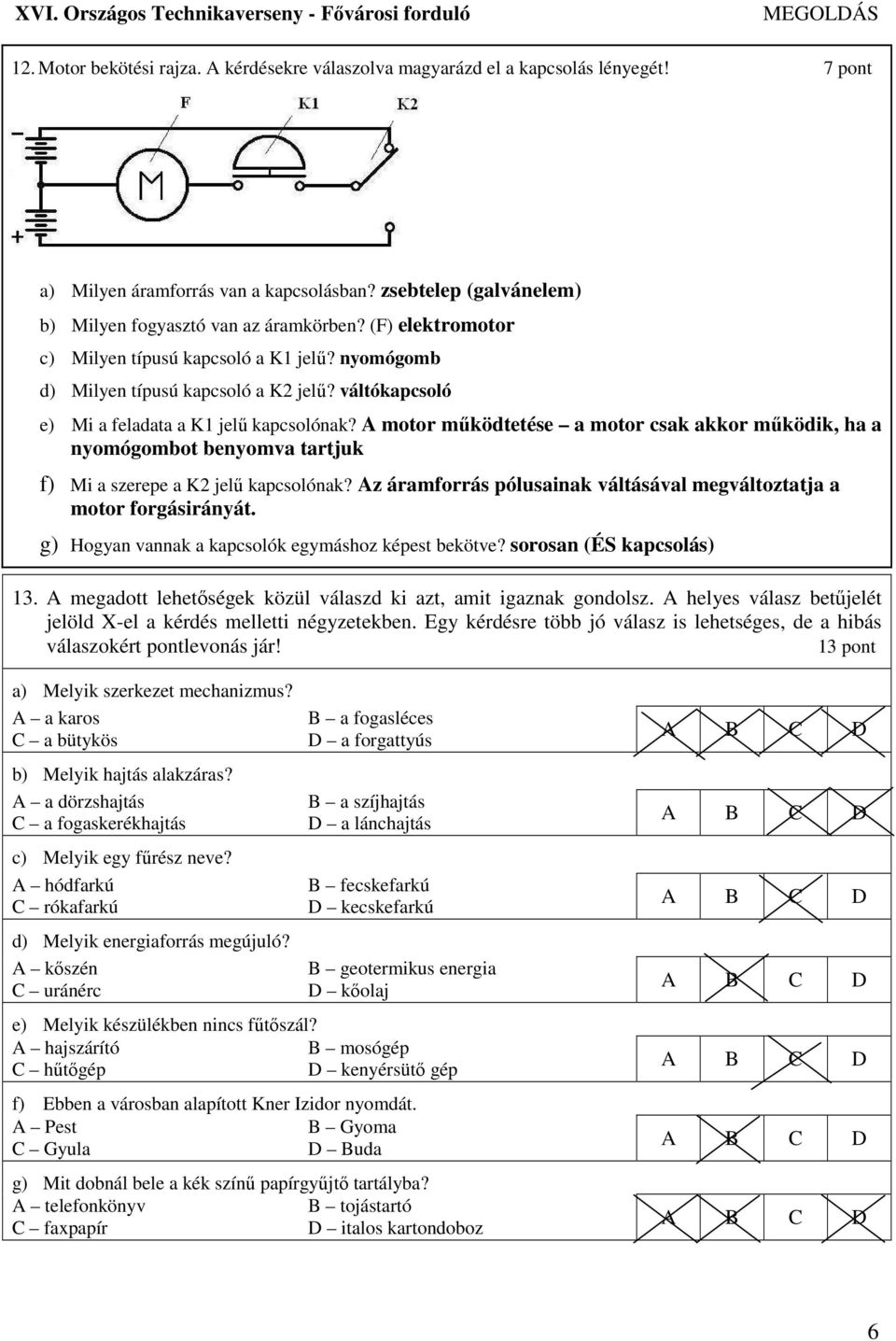

6 12. Motor bekötési rajza. A kérdésekre válaszolva magyarázd el a kapcsolás lényegét! 7 pont a) Milyen áramforrás van a kapcsolásban? zsebtelep (galvánelem) b) Milyen fogyasztó van az áramkörben? (F) elektromotor c) Milyen típusú kapcsoló a K1 jelő? nyomógomb d) Milyen típusú kapcsoló a K2 jelő? váltókapcsoló e) Mi a feladata a K1 jelő kapcsolónak? A motor mőködtetése a motor csak akkor mőködik, ha a nyomógombot benyomva tartjuk f) Mi a szerepe a K2 jelő kapcsolónak? Az áramforrás pólusainak váltásával megváltoztatja a motor forgásirányát. g) Hogyan vannak a kapcsolók egymáshoz képest bekötve? sorosan (ÉS kapcsolás) 13. A megadott lehetıségek közül válaszd ki azt, amit igaznak gondolsz. A helyes válasz betőjelét jelöld X-el a kérdés melletti négyzetekben. Egy kérdésre több jó válasz is lehetséges, de a hibás válaszokért pontlevonás jár! 13 pont a) Melyik szerkezet mechanizmus? A a karos C a bütykös b) Melyik hajtás alakzáras? A a dörzshajtás C a fogaskerékhajtás c) Melyik egy főrész neve? A hódfarkú C rókafarkú d) Melyik energiaforrás megújuló? A kıszén C uránérc B a fogasléces D a forgattyús B a szíjhajtás D a lánchajtás B fecskefarkú D kecskefarkú B geotermikus energia D kıolaj e) Melyik készülékben nincs főtıszál? A hajszárító B mosógép C hőtıgép D kenyérsütı gép f) Ebben a városban alapított Kner Izidor nyomdát. A Pest B Gyoma C Gyula D Buda g) Mit dobnál bele a kék színő papírgyőjtı tartályba? A telefonkönyv B tojástartó C faxpapír D italos kartondoboz 6

7 14. Tölts ki az alábbi keresztrejtvényt a meghatározásoknak megfelelıen 12 pont Meghatározások: 1. Sokszorosító eljárás, "mesterséges írás" - ahogy a kortársak nevezték. 2. Papírmérték. 3. A papír ıshazája. 4. Szalagszerő pánt része lehet például az öltözéknek. 5. Folyékony hulladék. 6. Légnemő halmazállapotú víz. 7. A fa kiöregedett, elhalt évgyőrőkbıl álló része, mely szilárdítja a törzset, de az életmőködésben már nem vesz részt. 8. A papírra való hagyományos, ólombetős szedési eljárással történı nyomtatás feltalálója (Johannes) 9. Ilyen szerkezete van a fának. 10. Szerelı mőveletnél használt szerszám. 11. Kötıelem 12. Gépelem, a gépek álló- és forgórésze között teremt kapcsolatot. 5. S 8. Z 6. G İ Z E U 11 N T 9. C N E R S C 1. K Ö N Y V N Y O M T A T Á S 2. Í V V B S V A N Í E T 10 K A L A P Á C S A Z R O R Á 7. G E S Z T G Y 7
