1 (első lépések) Készítette: Dátum: GeoServer verziószáma: Felhasznált forrás: Imreh György 2017 február Geoserver User Manual

2 Tartalom 1.1.Web adminisztrációs felület Üdvözlő képernyő Szerver Státusz Contact Information Global Settings JAI Adatok Réteg előnézet (Layer Preview) Shapefile publikálása Shapefile réteg kialakítása Kezdeti lépések Új térkép (Workspace) létrehozása Adatforrás (Data Store) megadása Réteg létrehozása A réteg megtekintése GeoTIFF publikálása...17

3 1. Web adminisztrációs felület A web adminisztrációs felület egy web alapú eszköz, aminek a segítségével el tudjuk végezni a Geoserver beállításait. A felület egy böngésző segítségével hozható elő. A telepítés után alapértelmezettként a linkkel indíthatjuk (Osgeo live 10.0 esetében 8082 a port) Üdvözlő képernyő Welcome page Alapvetően a telepítés után a Geoserver egy webszervert futtat a localhost egy portján (8080, vagy 8082). Az üdvözlőképernyőn linkeket találunk, amik különböző helyekre mutatnak a Geoserver szerteágazó beállítási lehetőségei között. Az About Geoserver link alatt külső hivatkozásokat találunk Geoserver dokumentációhoz, a Geoserver hivatalos oldalához és hibák felderítéséhez, követéséhez. A Welcome page természetesen bejelentkezési lehetőségeket is biztosít a Geoserver konzolhoz. Az alapértelmezett felhasználónév: admin, a jelszó: geoserver. A felhasználónév és a jelszó a security/users.properties fájlban módosítható, ami a Geoserver adat könyvtárban található meg. (Az adat könyvtár egy olyan hely a fájlrendszerben, ahol a Geoserver a saját beállításait tárolja, például, hogy milyen adatokat közöl kifelé, hol vannak ezek az adatok, a különböző szolgáltatások, hogyan kapcsolódnak és szolgáltatnak adatot). 1. old.

4 A bejelentkezéstől függetlenül a web admin menüben megtekinthető a Demos és a Layer Preview oldal. Bejelentkezés után további választási lehetőségek is megjelenítésre kerülnek (a bal oldali menüből érhetők el a különböző funkciók). Welcome page bejelentkezés után 1.2. Szerver A Server oldal hozzáférést biztosít a Geoserver konfigurációs és diagnosztikai eszközökhöz Státusz A Server Status lap a szerver konfigurációs paraméterekről mutat összefoglaló adatokat. 2. old.

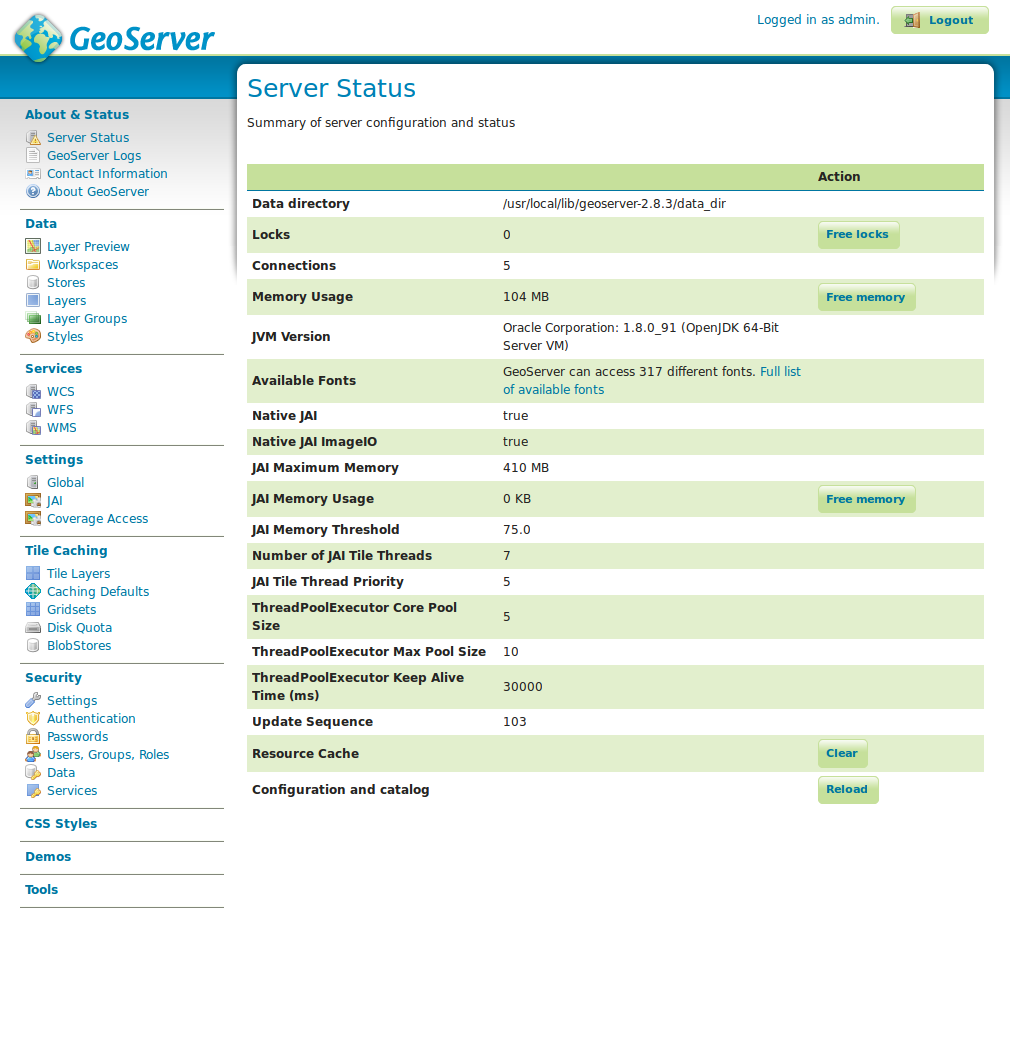

5 Server Status oldal 3. old.

6 Opció Locks Leírás WFS esetén lehetőség van megakadályozni azt, hogy -nél több ember próbáljon módosítani egy beállítást. Ha az adatok lezárásra kerülnek, akkor a szeresztéseket egy WFS editor tudja végrehajtani. Ha a szerkesztés befejeződik, akkot a lezárás feloldásra kerül és egy másik WFS editor is tud szerkeszteni. A 0 érték azt jelenti, hogy nem él lezárás. Ha nem 0 a Locks értéke és a free locks gombra kattintunk, akkor minden feloldásra kerül és a locks mező 0 értéket vesz fel. Connections Az elérhető vektoros adatforrások számát adja meg Memory Usage A GeoServer által aktuálisan felhasznált memória. JVM Version Megmutatja, hogy melyik JVM (Java Virtual Machine) verzió van használatban a szerver kiszolgálásához. Native JAI A GeoServer Java Advanced Imaging (JAI) keretprogramot használ kép renerelésre Ha megfelelően telepítve van JAI, akkor az érték true. A JAI gyorsabbá és hatékonyabbá teszi a WCS és WMS megkjelenítést. Native JAI A GeoServer JAI Image IO-t használ a raszter adatok betöltéséhez és képek ImageIO kódolásához.megfelelő telepítés esetén az érték true. A JAI Image I/O gyorsabbá és hatékonyabbá teszi a WCS és WMS megkjelenítést. JAI Maximum Byte-okban kifejezett cache által elérhető memória mennyisége. Memory JAI Memory A cache által használt memóri amennyisége. A Free Memory gombbal a cache Usage kipucolását végezhetjük el. JAI Memory Százalékban kifejezett érték. A cache memória hányad részét tartsa meg törlés Threshold esetén. Number of JAI A párhuzamosan futtatható szálak száma. Tile Threads Update Megadja, hogy hány alkalommal került módosításra a szerver konfiguráció. Sequence Resource cache A GeoServer nem cache-el adatokat, de az adatforrásokhoz való kapcsolódásokat, típusdefiníciókat, külső grafikákat, betűkészleteket és koordinátarendszereket igen. A Clear gomb ezeket a cache-eket üríti ki és kényszeríti a GeoServert, hogy újra megnyissa az adatforrásokat, újra beolvassa a képeket betűkészleteket, koordinátarendszereket. Configuration A GeoServer megjegyzi a konfigurációs adatokat. Ha valamilyen okból ezek a and catalog megjegyzett adatok idejét múlttá válnak, akkor a Reload gombbal a Geoserver újratölti a konfigurációt. 4. old.

7 1.2.2.Contact Information A Contact Information oldalon adhatjuk meg a publikusan elérhető személy...) információkat (kontakt Contact Information oldal 1.3. Global Settings A Global Settings oldalon lehet az egész szerverre vonatkozóan beállítani az üzenetek kezelését, a bejelentkezések kezelését, a karakter és proxy beállításokat. 5. old.

8 Global Settings oldal 1.4. JAI A JAI Settings oldalon állíthatók be a JAI (Java Advanced Imaging) paraméterek. Ezeket a beállításokat mind a WMS, mind a WFS szolgáltatás használja. A JAI egy nyílt forráskódú képmanipulációs könyvtár. 6. old.

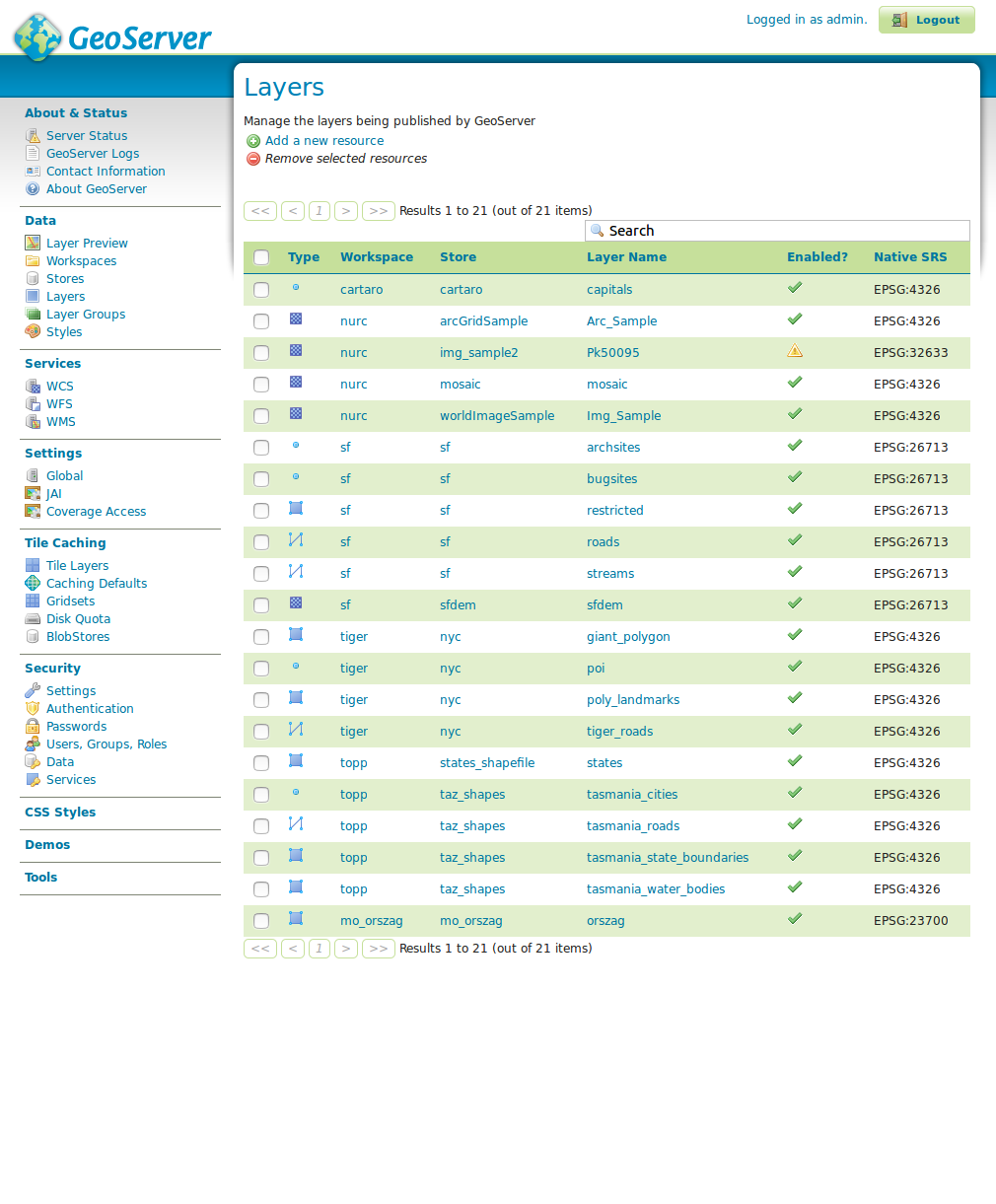

9 1.5. Adatok A Data menüpont alatti linkeken a különböző adattípusok (adatforrás store, térkép workspace, réteg - layer, stílus - style)oldalához lehet jutni, ahol lehetőség van módosítások,hozzáadások, törlések elvégzésére. Minden adattípus alatt hasonló logikai felépítésű oldalra jutunk. Az egyes adattípusokhoz tartozó kezdőoldalak egy-egy áttekintő táblázatot mutatnak. Rétegek kezdőoldala A megjelenítet táblázat fölött van lehetőség az adott adattípusból újat definiálni, vagy a meglevők közül törölni. 7. old.

10 1.6. Réteg előnézet (Layer Preview) A Réteg előnézet oldalon lehetőség van különböző kimeneti formátumokban megtekinteni egy-egy réteg megjelenítésének eredményét (Openlayers, KML...). Minden sor tartalmazza az adott réteg típusát (pont, vonal, poligon), a térkép és a réteg nevét, a réteg title-t és az elérhető nézet formátumokat. 8. old.

11 2. Shapefile publikálása Egy shapefile tulajdonképpen nem fájl, hanem több azonos nevű, de más kiterjesztésű fájl összessége (.shp,.dbf,.shx,.prj, és olykor még egyéb kiterjesztések). Ezeknek a fájloknak mind azonos könyvtárban kell lenni ahhoz, hogy a Geoserver pontosan tudja olvasni, használni. Ahogy más formátumok publikálásánál, a shapefile-ok esetében is új adatforrást (Store) kell megadni a Geoserver web adminisztrációs felülete segítségével. A felületen a következő lépésekkel kezdhetjük el ezt a feladatot: Stores Add a new store Shapefile Shapefile megadása adatforrásként 9. old.

12 Beállítás Workspace Leírás A térkép neve, ami tartalmazza az új adatforrást. Továbbá ez lesz az adatforráshoz létrehozott rétegek nevének előtagja. Data Source Name A shapefile neve, ahogy a Geoserver hivatkozni fog rá. Ez eltérhet a shapefile valódi nevétől. A térkép (workspace) név és a Data Source Name közösen definiálja a teljes réteg nevet. Description A shapefile/adatforrás leírása. Enabled Engedélyezi a megadott adatforrást. Ha nincs bepipálva, akkor nem kerül publikálásra a shapefile. Shapefile location A shapefile helye a fájlrendszerben. Ez lehet abszolút útvonal (pl: file:c:\data\shapefile.shp), vagy relatív útvonal a Geoserver adatkönyvtárához viszonyítva (pl: file:data/shapefile.shp). create spatial index Engedélyezi térbeli index automatikus létrehozását. DBF charset A.dbf file dekódolásához használt karakterkódolás. memory mapped buffer Enables the use of memory mapped I/O, improving caching of the file in Cache and reuse memory memory. Turn off on Windows servers. maps Kitöltés után a Save gombra kattintva menthetjük el az új adatforrást Shapefile réteg kialakítása A shapefile-ok pontosan egy réteget tartalmaznak. A publikáláshoz új rétegként létre kell hozni a Geoserve web adminisztrációs felületén. Az adatforrás megadása után egyből az új réteg megadásához vezeti a böngészőt a Geoserver. A publish linkre kattintva lehet a réteg beállításait elvégezni Kezdeti lépések A közzéteendő shapefile-okat, vagy a shapefile-okat tartalmazó könyvtárat a Geoserver adatkönyvtárában a data könyvtár alá kell bemásolni Új térkép (Workspace) létrehozása A közzéteendő shapefile-hoz egy térképet (Workspace) kell létrehozni. A térkép egy olyan gyűjtőhalmaz, ami rétegeket tartalmazhat. A Geoserver Web Admin felületén a Data menüpont alatt a Workspaces linkre kell kattintani. 10. old.

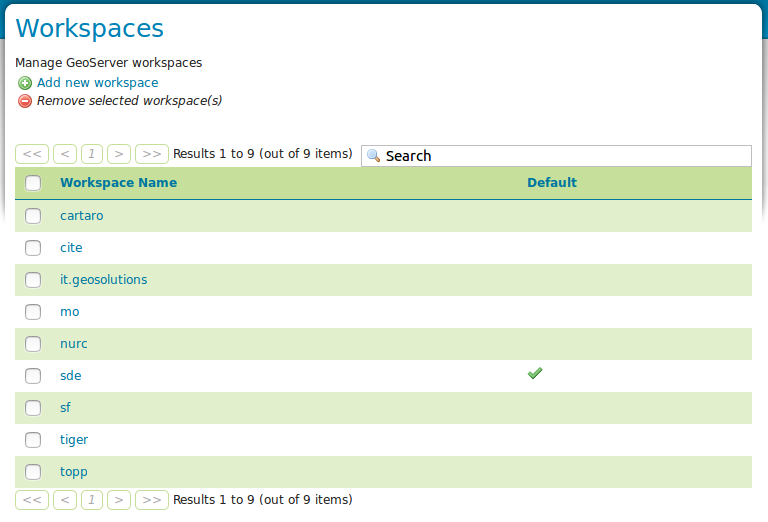

13 Workspaces (térképek) oldal Az Add new workspace gombra kattintva hozhatunk létre új térképet. Meg kell adni a térkép nevét és a Namespace URI-t. A térképnév nem lehet 10 karakternél hosszabb, illetve nem tartlamazhat szóközt. A Namespace URI (Uniform Resource Identifier) általában egy URL, ami az adott projekttel áll kapcsoaltban. A Submit gombra kattintva jön létre a térkép és hozzáadódik a térképek listájához Adatforrás (Data Store) megadása Az adatforrás ad hozzáférést a tárolt geometriai és egyéb adathalmazhoz. Új shapefile közzétételéhez létre kell hozni egy új adatforrást is. Geoserver Web Admin felületén a Data menüpont alatt a Store linkre kell kattintani és ott az Add new store-t kell választani. A megjelenő listában a Geoserver által támogatott adatforrás típusok közül lehet választani. 11. old.

14 Adatforrások (Data Sources) Jelen esetben válasszuk a Shapefile ESRI Shapefiles (.shp) opciót. A New Vector Data Source (új vektoros adatforrás) oldalra jutunk. 12. old.

15 A Basic Store Info résszel kezdünk. Válasszuk ki a korábban létrehozott térképünket (workspace), adjuk meg az új adatforrás nevét. Megadható egy rövid leírás is az új adatforráshoz. A Connection Parameters részben adhatjuk meg a shapefile URL-jét. A Save gombra kattintv az új réteg választó oldalra jutunk. 13. old.

16 2.5. Réteg létrehozása A Publish linkre kattintva jutunk az Edit Layer (réteg beállítás) oldalra. A Bounding Boxes résznél állíthatjuk be a réteg határait, vagy ki is lehet számíttatni azokat. A Publishing fül alatt állíthatjuk be a réteg megjelenítési stílusát. A réteg beállításait a Save gombra kattintva véglegesíthetjük A réteg megtekintése Lehetőség van ellenőrzésképp megtekinteni a rétegeket. Ezt a Layer Preview oldalon tehetjük meg. Az oldalon levő listában szerepelnie kell az általunk létrehozott rétegnek is. 14. old.

17 15. old.

18 A Common Formats oszlopban az Openlayers linkre kattintva tehetjük meg ezt legegyszerűbben. Egy új oldalon betölt egy openlayers térkép és a shapefile adatait mutatja meg. 16. old.

19 3. GeoTIFF publikálása Alapértelmezetten választható GeoTIFF a raszteres adatforrás típusok listájában új adatforrás megadása esetén. GeoTIFF adatforrás beállításai Beállítás Workspace Data Source Name Description Enabled URL Leírás A térkép neve, ami tartalmazza az új GeoTIFF adatforrást. Továbbá ez lesz az adatforráshoz létrehozott rétegek nevének előtagja. A GeoTIFF neve, ahogy a Geoserver hivatkozni fog rá. Ez eltérhet a fájl valódi nevétől. A térkép (workspace) név és a Data Source Name közösen definiálja a teljes réteg nevet. A GeoTIFF adatforrás leírása. Engedélyezi a megadott adatforrást. Ha nincs bepipálva, akkor nem kerül publikálásra a GeoTIFF. A GeoTIFF helye a fájlrendszerben. Ez lehet abszolút útvonal (pl: file:c:\data\landbase.tif), vagy relatív útvonal a Geoserver adatkönyvtárához viszonyítva (pl: file:data/landbase.tif). Imreh György, február 17. old.
