Disk Station. Gyors telepítési útmutató. DS411j. Dokument-azonosító: Synology_QIG_DS411j_

Átírás

1 Disk Station DS411j Gyors telepítési útmutató Dokument-azonosító: Synology_QIG_DS411j_

2 BIZTONSÁGI UTASÍTÁSOK Kérjük, hogy használat előtt gondosan olvassa el ezeket a biztonsági utasításokat, és a jövőbeli felhasználás céljából tartsa ezt a kézikönyvet biztonságos helyen. Tartsa távol a közvetlen napsütéstől és a vegyi anyagoktól. Biztosítsa, hogy a környezetben nem következik be hirtelen hőmérséklet- vagy páratartalomváltozás. Tartsa függőleges helyzetben a Synology terméket. Ne fektesse le vízszintesen. Ne helyezze el a Synology terméket semmiféle folyadék közelében. Tisztítás előtt először húzza ki a tápvezetéket. Nedves papírtörlőkendőkkel törölje le a Synology terméket. Ne használjon a tisztításához vegyszert vagy aeroszolos tisztítóanyagokat. A termék leesésének megakadályozása céljából ne helyezze el a Synology terméket nem kellően stabil gördülő állványon, asztalon vagy íróasztalon. A tápvezetéket a megfelelő feszültségű táphálózatba kell csatlakoztatni. Bizonyosodjon meg róla, hogy a betáplált váltakozó feszültség megfelelő és állandó.

3 A CSOMAG TARTALMA Kezdés előtt kérjük, hogy ellenőrizze a csomag tartalmát, hogy biztosan megkapta-e az alábbi tételeket. Fő egység X 1 (4 merevlemez-tálcá val együtt) Telepítő CD AC tápadapter 2M RJ-45 LAN kábel Szerelőkészlet AC tápvezeték Csavarok a 3,5 -os merevlemezek rögzítéséhez, 18 db Csavarok a 2,5 -os merevlemezek rögzítéséhez, 18 db Csavarok a merevlemeztálcák rögzítéséhez, 8 db Kábelrögzítő X 1 Megjegyzés: A merevlemez-kapacitás legjobb kihasználása érdekében ajánlatos egyforma méretű merevlemezeket telepíteni.

4 A DISKSTATION ÁTTEKINTÉSE Sz. Név Hely Leírás 1) Tápfeszültség gomb Elülső panel A főkapcsoló gomb a Synology DiskStation be- és kikapcsolására szolgál. A Synology DiskStation kikapcsolásához nyomja le a főkapcsoló gombot, és addig tartsa lenyomva, amíg csipogó hangot nem hall, és a Power LED villogni nem kezd. 2) LED kijelzők 3) USB-portok 4) Ventilátorok 5) RESET gomb 6) LAN port 7) Tápfeszültségaljzat Elülső panel Hátsó panel Hátsó panel Hátsó panel Hátsó panel Hátsó panel A LED kijelző a belső lemez és a rendszer állapotának kijelzésére szolgál. További tájékoztatásért tekintse meg a dokumentum végén található LED JELENTÉSE TÁBLÁZAT -ot. A Synology DiskStation USB portokat kínál további külső merevlemezek, USB nyomtatók, vagy egyéb USB eszközök hozzáadásához. A beépített ventilátorok kiterelik a keletkező hőt a Synology DiskStationből. A szerver elindulásakor automatikusan elindulnak. Ha a ventilátor hibásan működik, a rendszer sípoló hangokkal jelez. 1. Az IP, a DNS és az admin fiók jelszavainak alapértelmezett értékekre történő visszaállítására szolgál. 2. A Synology DiskStation újratelepítése. A LAN port az, ahol csatlakoztatható az RJ-45 kábel a Synology DiskStationhöz. A tápfeszültség port az, ahol csatlakoztatható az AC adapter a Synology DiskStationhöz.

5 A MEREVLEMEZ TELEPÍTÉSE A DiskStationtelepítéséhez legalább egy 3,5 -os vagy 2,5"-os SATA merevlemez szükséges. Részletekért nézze meg a következő lépéseket: Figyelmeztetés! Ha a telepítéshez adatokat tartalmazó merevlemezt használ, a rendszer megformázza a merevlemezt, és egyes esetekben az összes adatot törli. Kérjük, hogy készítsen biztonsági mentést az adatairól, ha azokra szüksége van a jövőben. 1. Távolítsa el a hátlapon található négy csavart. 2. Óvatosan vegye le a hátlapot.

6 3. Emelje fel, majd húzza ki a felső burkolatot. 4. Négy merevlemeztálcát fog látni. Húzzon ki egy merevlemeztálcát. a. Ha 3,5 -os merevlemezeket használ, tegye a merevlemezt a merevlemeztálcába. Rögzítse a merevlemezt a két oldalán a 4 (3,5 -os merevlemezek rögzítéséhez való) mellékelt csavarral.

7 b. Ha 2,5 -os merevlemezeket használ, igazítsa a merevlemezt a merevlemeztálcán található 4 kisebb lyukhoz, majd alulról rögzítse a merevlemezt a mellékelt (2,5 -os merevlemezek rögzítéséhez való) csavarokkal. 5. Tegye vissza a merevlemeztálcát a DiskStationkészülékbe, majd minden merevlemez esetében ismételje meg a 4. lépést. Gyõzõdjön meg róla, hogy a merevlemeztálcákat teljesen hátranyomta.

8 6. Ha 3,5"-os merevlemezeket használ, akkor rögzítse a merevlemez-tálcákat a mellékelt (a merevlemez-tálcák rögzítésére szolgáló) csavarokkal. 7. Tegye vissza a helyére a felső burkolatot.

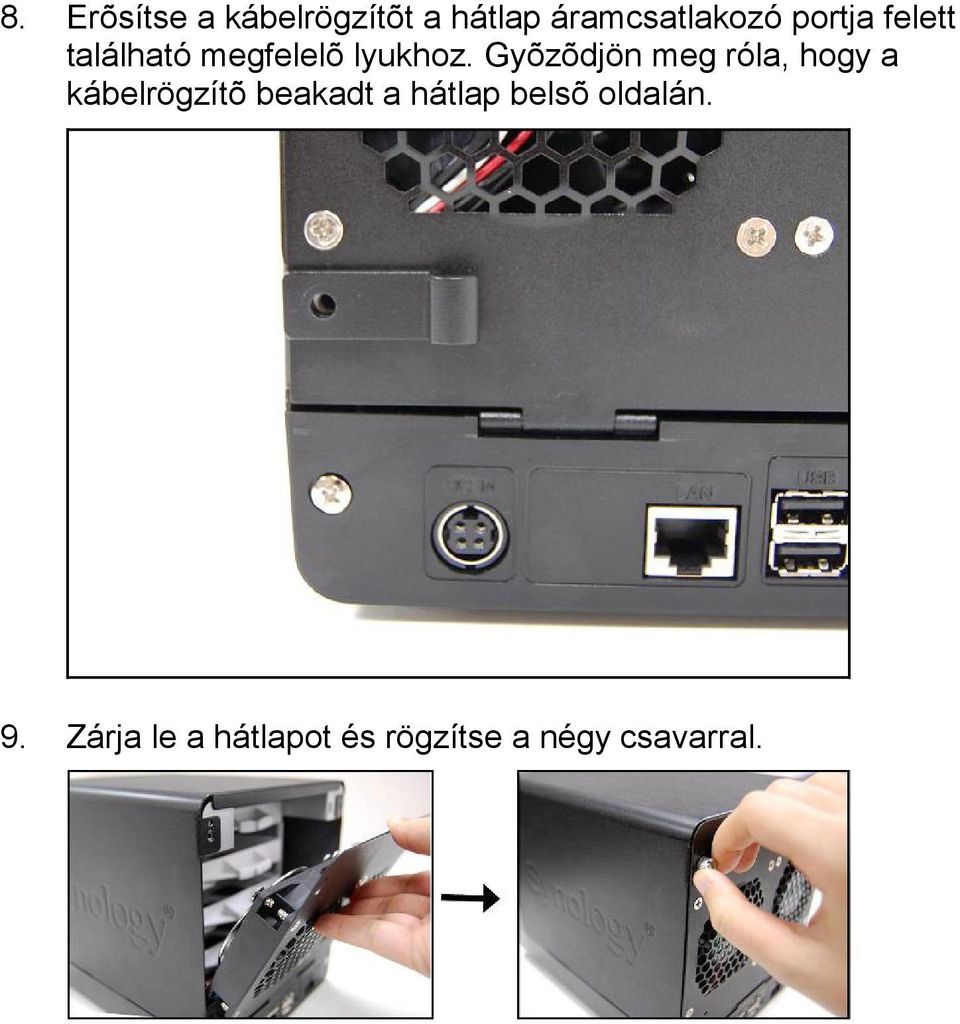

9 8. Erõsítse a kábelrögzítõt a hátlap áramcsatlakozó portja felett található megfelelõ lyukhoz. Gyõzõdjön meg róla, hogy a kábelrögzítõ beakadt a hátlap belsõ oldalán. 9. Zárja le a hátlapot és rögzítse a négy csavarral.

10 A SZERVER BEKAPCSOLÁSA 1. Csatlakoztassa az AC adaptert a tápfeszültség porthoz, és rögzítse a kábelt a kábelrögzítőhöz. Aztán dugja be a tápkábelt a konnektorba. 2. Csatlakoztassa a szerverhez az RJ-45 kábelt, a másik végét pedig csatlakoztassa a switch/hub/router készülékéhez vagy a notebook/asztali számítógépéhez.

11 3. Nyomja meg az előlapon lévő Tápfeszültség gombot a kiszolgáló bekapcsolására.

12 A RENDSZERPROGRAM TELEPÍTÉSE Windows felhasználó 1. Helyezze be a számítógépébe a telepítő CD-t. 2. Az automatikusan felbukkanó menüben válassza ki a Indítás telepítése opciót. 3. A telepítési folyamat befejezéséhez kövesse a képernyőn feltűnő utasításokat. Megjegyzés: Ha az Egykattintásos telepítést választja, akkor az admin jelszó üres lesz. Mac felhasználó 1. Helyezze be a számítógépébe a telepítő CD-t.

13 2. Kattintson duplán a CD-ROM meghajtó miniatűrre. 3. Kattintson duplán a MacOSX opcióra. 4. Kattintson duplán a "SYNOLOGY-Assistant.dmg " opcióra. 5. Kattintson duplán az asztalon automatikusan létrehozott SYNOLOGY-Assistant.dmg miniatűrre. 6. A telepítő varázsló futtatásához kattintson duplán a Synology Assistant opcióra.

14 7. Kattintson a Tallóz gombra, és válassza ki a telepítő CD-n található.pat telepítőfájlt. 8. A telepítési folyamat befejezéséhez kövesse a képernyőn feltűnő utasításokat. Megjegyzés: Ha az Egykattintásos telepítést választja, akkor az admin jelszó üres lesz. 9. Ha befejezte a telepítési eljárást, a Status LED lámpájának narancssárgán kell villognia. Jelentkezzen be a DiskStation Manager alkalmazásba és hozzon létre egy tárolókötetet. További információkért nézze meg a Synology DiskStation Felhasználói útmutatóját.

15 GRATULÁLUNK! A szerver telepítve van. Az összetett beállítások és a kezelés tekintetében nézze meg a telepítő CD-n található Használati útmutatót. További információk vagy online források érdekében kérjük, látogasson el ide:

16 MŰSZAKI LEÍRÁS Tétel DS411j Belső merevlemez 3,5 SATA (II) x 4 Max. kapacitás Gyorsan cserélhető HDD 12TB (4 x 3TB merevlemez) Nem Külső HDD interfész USB x 2 LAN port Gigabit X 1 Copy Méret (Ma x Sz x Mé) (mm) Nem 168 X 184 X 230 Súly (Kg) 2.23 Windows 2000 és újabb Támogatott kliensek Mac OS X 10.3 és újabb Ubuntu 9.04 és újabb Max. felhasználói fiók 1024 Max. csoportfiók 256 Max. megosztott mappa 256 Max. egyidejű csatlakozás Max. támogatott IP kamera Fájlrendszer Kötettípus Működési tanúsítványok Merevlemez-hibernálás Ütemezett be-/kikapcsolás Wake on LAN EXT4 EXT3 FAT (külső lemez, Írás/olvasás) NTFS (külső lemez, Írás/olvasás) Alap JBOD RAID 0 RAID 1 RAID 5 RAID 5+Spare RAID 6 RAID 10 FCC Class B CE Class B BSMI Class B Igen Igen Nem English Deutsch Français Italiano Español Dansk Norsk Svensk Nyelvi lokalizáció Nederlands Русский Polski Magyar Português do Brasil Português Europeu Türkçe Český 日 本 語 한국어 繁 體 中 文 简 体 中 文 Hálózati feszültség: V AC Frekvencia: 50/60 Hz Áramfogyasztás és környezeti igények Üzemi hőmérséklet: 5 35 C Tárolási hőmérséklet: C Relatív páratartalom: 5-95 % RP Maximális tengerszint feletti üzemi magasság: 3048 m

17 LED JELENTÉSE TÁBLÁZAT LED kijelző Szín Állapot Leírás Zöld Világít Ki A kötet normál állapotú Merevlemez-hibernálás STATUS Narancssárga Világít Rendelkezésre álló kötettárhely < 1GB Rendelkezésre álló kötettárhely < 1 % Villog A kötet leromlott vagy összeomlott Nincs kötet Világít Gigabit link LAN Zöld Villog A hálózat aktív Ki A hálózat nem működik Világít A lemez kész DISK 1~4 Zöld Villog Ki A lemez hozzáférés alatt Nincs belső lemez Narancssárga Világít Nem lehet írni/olvasni Világít Power készenlét Energiagazdálkodás Kék Villog Bootolás folyamatban Leállás folyamatban Ki Kikapcsolva
