1 Bozsák Tamás Bozsák Tamás GPRO6308AD-F 8 csatornás H.264 DVR Felhasználói kézikönyv ver TB! Ajánlott típusok: Western Digital Black, Blue Seagate HDD DVR firmware: V2.62.R :58:02 Webrec Control: A DVR használatba vétele előtt kérjük, olvassa át figyelmesen a felhasználói útmutatót és kövesse a benne foglaltakat! SZATELLIT ELEKTRONIKAI ZRT.

2 Figyelmeztetés Olvassa végig a kézikönyvet a készülék használata előtt. A nem megfelelő működtetés nem javítható károkat okozhat. 1. Telepítési feltételek Ne használja a készüléket forró, párás és poros helyeken. Óvja a készüléket közvetlen napfény hatásától. Vízszintes helyre telepítse. Óvja a készüléket rázkódástól, óvatosan helyezze át egyik helyről a másikra. A készülék tetejére ne helyezzen semmit. Győződjön meg róla, hogy a telepített helyen megfelelő a szellőztetés, illetve a szellőztető nyílások se legyenek letakarva a készüléken. 2. Telepítésre és üzemeltetésre vonatkozó figyelmeztetések Ezt a készüléket nem szánták csökkent fizikai, érzékelési vagy szellemi képességű, illetve tapasztalattal vagy ismerettel nem rendelkező személyek általi használatra (beleértve a gyermekeket is), kivéve, ha egy olyan személy felügyeli vagy tájékoztatja őket a készülék használatát illetően, aki egyben felelős a biztonságukért is. Gyermekek esetében ajánlatos a felügyelet, azért, hogy biztosítsák, hogy a gyermekek ne játsszanak a készülékkel. Ellenőrizze, hogy a tápfeszültség megfelelő-e. tápcsatlakoztatás után kapcsolja be a készüléket. Ne húzza ki a tápegység csatlakozóját a készülékből, amíg a készülék ki nem kapcsol. Rövid időn belül ne kapcsolja be és ki a készüléket. Jogosítás nélküli javítások, illetve részek cseréje elektromos áramütéshez vezethet. Szükséges javításkor minden esetben forduljon szakemberhez. A VGA kimenetre csak a DVR és a monitor kikapcsolt állapotában csatlakoztassa a kábelt. Ellenkező esetben a monitor és a DVR is károsodhat. A kamerák jelének a rögzítőre továbbításához használjon 75 ohmos koax kábelt vagy UTP kábelt (ez utóbbi esetben a felhasznált érpár mindkét végére helyezzen koax/utp átalakítót). USB egeret kizárólag a hátlapon található, kijelölt USB aljzatra csatlakoztasson. Első használatkor szerelje be a HDD-t. Ajánlott HDD márka: Western Digital Caviar Blue és Black sorozata, Seagate. A kompatibilitási problémák elkerülése érdekében kerülje a Samsung és Hitachi HDD-k beszerelését. Az előlapon és a hátlapon található felső USB csatlakozók közül egyszerre csak egy használható. Ellenkező esetben rendellenesen működés lesz tapasztalható. A kamerákat feszültségmentes állapotban csatlakoztassa a rögzítőre, de előtte győződjön meg róla, hogy nincs földhurok a rendszerben. Az ebből adódó meghibásodások nem tartoznak a garanciális meghibásodások körébe. A megelőzéshez alkalmazzon ún. földhurok leválasztót minden bemenetre. A földhurok főként a következő esetekben alakulhat ki: - A rendszer egyes eszközeinek tápellátása eltérő helyekről történik - A videójel továbbításához alkalmazott kábel hossza nagyobb, mint 15m - Koax/UTP átalakítók alkalmazása esetén A DVR rendszeridejét csak minden rögzítés leállítása után módosítsa, ezután javasoljuk a HDD teljes törlését is. Ellenkező esetben előfordulhat, hogy a korábbi felvételek nem lesznek elérhetőek, az indexállományok sérülése miatt. GenesisPro 2 GPRO6308AD-F

3 Abban az esetben, ha egy korábban már felismert és működő HDD-t nem ismer fel a DVR állítsa alapértelmezett gyári értékekre vissza a paramétereket a RENDSZER menüpontban. Abban az esetben, ha egy korábban már felismert USB memóriát nem ismer fel a DVR, kapcsolja ki a DVR-t és húzza az USB memóriát és szüntesse meg a tápellátást is. Ezután csatlakoztassa a tápellátást és kapcsolja be az eszközt. A DVR belső szoftverének (firmware) és az OSD fájlainak nem megfelelő módon végrehajtott frissítési folyamat, a DVR nem javítható meghibásodásához vezethet, mely nem tartozik a garanciális meghibásodások körébe. A DVR-hez tartozó adminisztrátori azonosítókról és jelszavakról tároljon biztonságos helyen másolatot, mert azok elvesztése esetén csak a szakszervizben lehetséges azok gyári értékekre történő visszaállítása, térítés ellenében. Alapértelmezett azonosítók / jelszavak: admin/- (nincs beállítva) Megjegyzés: fenntartjuk a jogot a kézikönyv tartalmának módosításához, további értesítés nélkül. GenesisPro 3 GPRO6308AD-F

4 TARTALOMJEGYZÉK 1. Tulajdonságok és műszaki adatok Tulajdonságok Műszaki adatok Áttekintés és vezérlés Elülső panel Hátsó panel RS-485 csatlakozó Riasztási be-/kimenet csatlakoztatása Riasztási bemenetek Riasztási kimenet VGA monitor csatlakoztatása Tápellátás HDD beszerelése DVR üzemeltetése Rögzítő Be-/kikapcsolása Rögzítő bekapcsolása Rögzítő kikapcsolása Bejelentkezés Élőképes megjelenítés Gyorsmenü Főmenü Rögzítési mód Visszajátszás PTZ vezérlés Színbeállítás Kép beállítás Nézet1 / Nézet4 / Nézet8 / Nézet Infó Kijelentkezés OSD műveletek A menü felépítése Rögzítési mód Időzítés Gyors beállítás Tükrözés Tömörítés HDD kezelés Hálózat PPOE NTP IP szűrő DDNS FTP ARSP Riasztási szerver WIFI beállítások Mobil monitor UPNP WIFI PTZ Riasztás GenesisPro 4 GPRO6308AD-F

5 4.8.1 Mozgásérzékelés Video kitakarás Videó hiány Riasztási bemenet Riasztási kimenet Rendellenesség Rendszer Általános GUI Kijelző Felhasználók Frissítés Visszaállítás Mentés Eszköz infó Auto karbantartás Hálózati hozzáférés Hálózati kapcsolódás WEB-es hálózati kapcsolódás CMS kliens program Melléklet - Gyakori kérdések Melléklet Műveletek távirányítóval GenesisPro termékajánló GenesisPro 5 GPRO6308AD-F

6 1. Tulajdonságok és műszaki adatok 1.1 Tulajdonságok H.264 tömörítés Valós idejű megjelenítés, max. 8 csatorna Rögzítési képsűrűség: 200fps/QCIF, CIF, HD1, 100fps/D1 Pentaplex: rögzítés, visszajátszás, távoli betekintés, kimentés, élőkép megtekintés párhuzamosan. Kettős kódolás támogatása (rugalmasabb hálózati átvitel) Akár 8 kamerás visszajátszás egyszerre. Felvételek keresése mozgás, riasztás, idő, egyéb esemény alapján. SATA HDD támogatás: 2db, max. 2TB/db (Általános felhasználási körülmények között 2x2TB HDD-vel kb. 40 nap rögzíthető, maximális (100fps) beállításokkal) Többféle vezérlési lehetőség: előlapi kezelőgombok, IR távirányító, USB egér. Intelligens videó észlelés: mozgásérzékelés, kamera kitakarás és videójel hiány. Intelligens kamera beállítások: privát zóna kitakarás, kamera lezárása, színbeállítások, azonosítók megjelenítése PTZ vezérlés: 18 féle protokoll, előre beállított pozíció, pásztázás, automatikus PAN, automatikus pozíciók, illetve kiegészítő funkciók támogatása. Egyszerű kimentés: USB memória, USB-s HDD, USB-s DVD író, hálózati mentés. Képernyőn megjelenő figyelmeztetések, belső hangjelzés, előre beállított PTZ pozíciókba történő mozgatás, és FTP-re értesítés küldés riasztás esetén. Intelligens HDD kezelés: riasztás sérült HDD esetén, RAID (Tükrözés) funkció. 8db audió bemenet 4db riasztási bemenet Független távoli hozzáférés: IE, CMS, Mobil: Symbian, Android, Blackberry, iphone, Windows Mobile kliens GenesisPro 6 GPRO6308AD-F

7 1.2 Műszaki adatok Típus GPRO6308AD-F Tömörítési formátum H.264 Operációs rendszer beágyazott Linux operációs rendszer Rendszer erőforrás Pentaplex: rögzítés, visszajátszás, távoli betekintés, kimentés, élőkép megtekintés párhuzamosan Videójel bemenet 8db kompozit videójel, (BNC, 1.0Vp-p, 75Ω) Videójel kimenet 1db analóg monitor kimenet (BNC, 1.0Vp-p, 75Ω) VGA kimenet igen (800x600/1024x768/1280x1024/1360x768/1440x900) Megjelenítési képsűrűség 200fps Maximális rögzítési 100fps/D1; 200fps/HD1, CIF képsűrűség Kameránként állítható D1, HD1, CIF:1-25fps rögzítési sebesség Rögzítési felbontás D1 / HD1 / CIF / QCIF Képminőség 1-6 szint Rögzítési mód kézi/időzített/mozgás és riasztás által indított Hang be- / kimenet 8 be / 1 ki Audió tömörítés G.711A Megjelenítés teljes képernyős/4/8/9-es képosztásos megjelenítés Mozgásérzékelés 8x8 területegység kameránként érzékenységi szint beállítása: 1-6 között HDD 2db SATA HDD, max. 2000GB/db Kimentési lehetőség USB memória/dvd-rw/hdd (FAT32) Hálózati képátvitel H kettős stream (audióval) formátuma Ethernet 10/100 Base-T Hálózati hozzáférés IE böngésző, Kliens program, CMS Mobil (Symbian, Blackberry, Windows Mobile, Android, iphone) Független távoli hozzáférés igen Hálózati protokoll TCP/IP, DHCP/DDNS Távoli értesítés riasztáskor igen ( , ftp feltöltés) Mozgásérzékelés / kitakarás kameránkét állítható Riasztási be- / kimenet 4 be / 1 ki Privát terület kameránként max 4db, állítható PTZ vezérlés RS-485 (18 protokoll) Tápellátás 12V DC / 4,16A Működési hőmérséklet 0 C ~ +55 C Működési páratartalom 10% ~ 90% Méretek [mm] 370(szél.) x 78(mag.) x 270(mély.) Súly 4kg HDD nélkül Általános felhasználási körülmények között 2x2TB HDD-vel kb. 20 nap rögzíthető, maximális (100fps) beállításokkal) GenesisPro 7 GPRO6308AD-F

8 2. Áttekintés és vezérlés 2.1 Elülső panel Előlapon található ikonok: Előlapi gombok: No. Jel Név Funkció 1 SHIFT SHIFT Adatbeviteli mezőkben a gomb megnyomásával válthatunk a számok/kis betűk/nagy betűk/speciális jelek karaktertáblája között. 2 Kurzor eltávolítása Paraméterek értékének növelése/csökkentése Beállítások megváltoztatása a menüben Váltás az egyes képosztási megjelenítések között (1 / 4) Kurzor mozgatása a menüben. Kurzor mozgatása a lejátszási ablakban. Csatornák közötti váltás teljes képernyős megjelenítés esetén. 3 MENU MENU/ENTER Beállítások megerősítése Belépés a főmenübe 4 ESC Mégsem Visszalépés egy menüszinttel vagy a módosítások nélküli visszalépés Kilépés a visszajátszási ablakból 5 I Előző fájl 6 I Következő fájl 7 l Lassított lejátszás Lejátszási ablakban visszalépés az előző fájlra a listából +SHIFT=1-es kamera megjelenítése Lejátszási ablakban előrelépés a következő fájlra a listából +SHIFT=2-es kamera megjelenítése Lejátszási ablakban a lejátszási sebesség csökkentéséhez nyomja meg a gombot (4 lépés) +SHIFT=3-as kamera megjelenítése GenesisPro 8 GPRO6308AD-F

9 8 9 II/ Gyorsított lejátszás Visszafele lejátszás / Szünet 10 \II Lejátszás / Szünet 11 REC Rögzítés 12 INFO HDD infó 13 PTZ PTZ vezérlés 14 SEARCH Keresés 15 POWER Tápkapcsoló Lejátszási ablakban a lejátszási sebesség növeléséhez nyomja meg a gombot (4 lépés) +SHIFT=4-es kamera megjelenítése Lejátszási ablakban a visszafele történő lejátszáshoz nyomja meg a gombot. A lejátszás szüneteltetéséhez nyomja meg ismét. +SHIFT=5-ös kamera megjelenítése Lejátszási ablakban a lejátszáshoz nyomja meg a gombot. A lejátszás szüneteltetéséhez nyomja meg ismét. +SHIFT=6-os kamera megjelenítése A megnyíló rögzítési mód ablakban akár kameránként is indítható a felvétel. HDD információs ablak megnyitása +SHIFT=9-es kamera megjelenítése PTZ vezérlési ablak megnyitása +SHIFT=8-as kamera megjelenítése Keresési ablak megnyitása +SHIFT=7-es kamera megjelenítése Bekapcsoláshoz nyomja meg egyszer a gombot. Kikapcsoláshoz tartsa megnyomva, amíg a megerősítési ablak el nem tűnik. 2.2 Hátsó panel No. Funkció 1 Kizárólag a készülékhez mellékelt tápegységet használja (12V DC) 2 LAN csatlakozó 3 USB aljzat USB-s egér csatlakoztatására 4 USB aljzat USB-s eszközre történő mentéshez 5 VGA kimenet 6 Audió kimenet 7 Audió bemenetek (1-8) 8 Monitor kimenet 9 Kamera bemenetek (1-8) 10 RS Riasztási panel csatlakozója GenesisPro 9 GPRO6308AD-F

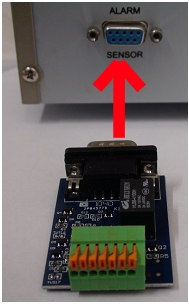

10 2.3 RS-485 csatlakozó RS-485: vezérelni kívánt PTZ kamerák csatlakoztatására 2.4 Riasztási be-/kimenet csatlakoztatása A DVR dobozában található panellel lehetséges a riasztási bemenetek és a riasztási kimenet alkalmazása. Kizárólag a DVR kikapcsolt állapotában csatlakoztassa a meghibásodás elkerülése érdekében Riasztási bemenetek Az egyes bemenetekre csak feszültségmentes kontaktusokat csatlakoztasson, ellenkező esetben a panel károsodhat. Amennyiben a riasztási jelzést több eszköznél párhuzamosan alkalmazza, használjon leválasztó relét. Az egyes bemenetek GND pontja közös Riasztási kimenet A riasztási kimenet kizárólag NO típusú lehet, terhelhetősége max.1 A GenesisPro 10 GPRO6308AD-F

11 2.5 VGA monitor csatlakoztatása A monitort kizárólag a DVR és a VGA monitor kikapcsolt állapotában csatlakoztassa, elkerülendő az esetleges meghibásodást. 2.6 Tápellátás Kizárólag a DVR-hez mellékelt tápegységet alkalmazza. 2.7 HDD beszerelése A beszerelés megkezdése előtt szüntesse meg a DVR tápellátását Szerelje le a készülék burkolatát Szerelje ki a HDD tartólemezeket Rögzítse a tartólemezeket a HDD-hez Szerelje vissza a tartólemezeket Csatlakoztassa az adatkábelt és a tápkábelt a HDD-hez Helyezze vissza a készülék burkolatát Megjegyzés: Ajánlott HDD márka: Seagate, Western Digital (Blue és Black sorozat). A kompatibilitási problémák elkerülése érdekében kerülje a Samsung és Hitachi HDD-k beszerelését. GenesisPro 11 GPRO6308AD-F

12 3. DVR üzemeltetése 3.1 Rögzítő Be-/kikapcsolása Rögzítő bekapcsolása Csatlakoztassa a tápegységet a DVR-hez, majd nyomja meg az előlapon található POWER gombot a bekapcsoláshoz. A bekapcsolás után az alapértelmezett 16-os képosztás látható. Ha a bekapcsolás időpontjában a beállított időzített rögzítésnek megfelelő időpont van, akkor a DVR automatikusan elkezdi a rögzítést Rögzítő kikapcsolása Nyomja meg az előlapon található POWER gombot addig, míg a kikapcsolást megerősítő ablakban az állapotjelző a végére nem ér. Teljes kikapcsoláshoz a tápegységet válassza le a 230V-os hálózatról. Megjegyzés: Amennyiben nem volt bejelentkezve, akkor csak bejelentkezés után lehetséges a kikapcsolást végrehajtani. 3.2 Bejelentkezés A bekapcsolás után a rendszer védelme érdekében a felhasználóknak be kell jelentkezni egyes paraméterek módosítása és funkciók elérése előtt. Három alapértelmezett felhasználó van: default bekapcsoláskor alapértelmezett Jogosultság: betekintés, visszajátszás admin Jelszó: - (nincs beállítva!) Jogosultság: teljes guest Jelszó: - (nincs beállítva!) Jogosultság: részleges A biztonságos üzemeltetés érdekében kérjük, változtassa meg a jelszavát az első bejelentkezés után. Az azonosító és a jelszó megadásához használhatja az egeret, a készülék előlapján található gombokat vagy akár a távirányítót is: Kattintson a gombra az egyes billentyűzet kiosztások közötti váltáshoz. Megjegyzés: 3 sikertelen bejelentkezés a rendszer riasztását eredményezi, 5 sikertelen pedig a felhasználó hozzáférését a rendszerhez, letiltja! (A tiltást 30 percig marad fenn vagy a DVR újraindításával oldható fel.) 3.3 Élőképes megjelenítés Kattintson az egér jobb gombjával, a megjelenő ablakban válassza ki a kívánt nézetet (képosztást). A rendszer dátum és az idő, valamint az egyes kamerák nevén kívül a következő ikonok is megjelenthetnek, a DVR állapotától függően: Rögzítés Mozgásérzékelés Videójel hiány Az adott felhasználónak nincs jogosultsága a kamerához GenesisPro 12 GPRO6308AD-F

13 3.4 Gyorsmenü Élőképes megjelenítés alatt kattintson az egér jobb gombjával a gyorsmenü megjelenítéséhez Főmenü Sikeres bejelentkezés után a következő ablak jelenik meg: Rögzítési mód A megjelenő ablakban az egyes csatornákra vonatkozóan lehetőség van a rögzítési mód beállítására. A megjelenő ablakban a kamerák száma alatt található szimbólumok jelzik az aktuális állapotot ( : nincs rögzítés : rögzítés) GenesisPro 13 GPRO6308AD-F

14 Ez az ablak a Főmenün keresztül is elérhető: Időzítés: az időzítésnek megfelelően történik a rögzítés Kézi: kiválasztva folyamatos rögzítés indul el az adott kamerán Leállítás: kiválasztva nem történik rögzítés az adott kamerán Visszajátszás A HDD-nek, melyről visszajátszani kívánunk Olvashatónak vagy Írható/Olvashatónak kell lenni. 1. Rögzítési lista: a keresési ablaknak megfelelő felvételek listája 2. Fájl információ: a felvétel kezdési és befejezési ideje, mérete 3. Fájl kijelölése mentésre: csak a kijelölt felvételek kerülnek mentésre 4. Mentés indítása: a gombra kattintva indítható a mentési folyamat GenesisPro 14 GPRO6308AD-F

15 5. Keresés: keresési ablak megnyitása Felvétel típusa: szűrési mód a felvételek típusai között. Mind/Riasztás/Mozgás/Riasztás-Mozgás/Kézi/Általános A keresési helyének meghatározása Csatorna: a kijelölt kamerák felvételei között történik a keresés Kezdési/Vége idő: keresési időintervallum Lejátszás: A lejátszás folyamán előnyben részesített paraméter Szinkron: a kijelölt kamerák lejátszási idejének szinkronizálása 6. Lejátszás vezérlése Gomb Funkció Gomb Funkció / Lejátszás/Szünet Stop/Bezárás Visszafele Hangerő Lassított lejátszás Előző frame Előző fájl Ismételt lejátszás Gyorsított lejátszás Következő frame Következő fájl Teljes képernyő Digitális zoom: egy csatornás visszajátszás esetén, a képen kijelölhető az egérrel egy tetszőleges terület, amelyre kattintva az adott rész teljes képernyőnyire nagyítható. 7. Az aktuális felvétel ideje Megjegyzés: mentési folyamat indítása előtt csatlakoztassa a mentési eszközt a DVR-hez. Ha a mentési folyamat megszakad, a már mentett felvételek visszajátszhatók. GenesisPro 15 GPRO6308AD-F

16 Észlelés: a DVR-hez csatlakoztatott USB-s eszközök keresése Írás: A megjelenő ablakban egy tetszőleges kamera kiválasztása után lehetőség van annak élő képét USB hordozóra rögzíteni Törlés: a kijelölt eszköz formázásának indítása Stop: mentési folyamat leállítása Mentés: a gombra kattintva újabb ablak nyílik meg, ahol lehetőség van további fájlok hozzá adására, ill. törlésére a mentési listából: Eltávolítás: a gombra kattintva a lista törlésre kerül Hozzáad: az ablakban beállított feltételeknek megfelelő felvételek hozzáadása a listához Start/Stop: Mentés indítása/leállítása Mégsem: az ablak bezárása (mentési folyamat közben a gombra kattintva a mentés a háttérben folytatódik) GenesisPro 16 GPRO6308AD-F

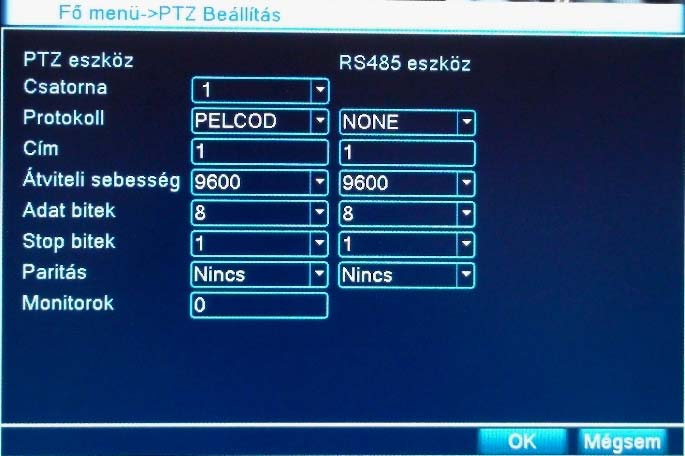

17 3.4.4 PTZ vezérlés A vezérlés megkezdése előtt csatlakoztassa a PTZ kamera vezérlő kábelét a DVR-hez, majd állítsa be a Főmenü/PTZ BEÁLLÍTÁS menüpontban a megfelelő protokollt. Kattintson a vezérelni kívánt kamerára a kijelöléshez, majd nyissa meg a gyorsmenüben a PTZ vezérlés menüpontot. Sebesség: forgási sebesség (1-8) Zoom: / zoom beállítása Fókusz: / fókusz beállítása Írisz: / írisz beállítása (kamera függő) Irányvezérlő gombok: kattintson a kívánt mozgási iránynak megfelelő gombra Beállít: Preset/Pásztázás/Minta/Határ funkciók beállítása PTZ Útv.: teljes képernyős megjelenítés esetén a kamera mozgásának irányítása az egérrel: o a bal gombot lenyomva tartva, a kamera követi az egér mozgásának irányát o A bal gombot lenyomva tartva, az egér görgőjével vezérelhető a zoom is Oldal váltás: a beállítási oldalak közötti váltás Preset beállítás Állítsa be a kamerát a kívánt pozícióba Kattintson, a Beállít gombra a PTZ vezérlés ablakban A megjelenő ablakban kattintson a Preset gombra, majd az ablak jobb oldalán adja meg a rögzíteni kívánt pozíció számát A pozíció mentéséhez kattintson a Beállít gombra GenesisPro 17 GPRO6308AD-F

18 Preset törlés Kattintson, a Beállít gombra a PTZ vezérlés ablakban A megjelenő ablakban kattintson a Preset gombra, majd az ablak jobb oldalán adja meg a törölni kívánt pozíció számát A pozíció törléséhez kattintson a Preset törlés gombra Preset pozíció meghívása Kattintson, az Oldal váltás gombra A No. Mezőbe adja meg a meghívni kívánt pozíció számát, majd kattintson a Preset gombra Pásztázás beállítása Kattintson, a Beállít gombra A megjelenő ablakban kattintson a Pásztázás gombra, majd a jobb oldalon adja meg a pásztázás számát az Őrjárat mezőben, majd az egymást követő preset pozíciókat. Minden egyes új pozíció után kattintson a Preset hozzáadása gombra Preset pozíció törlése a pásztázásból Kattintson, az Oldal váltás gombra A megjelenő ablakban kattintson a Pásztázás gombra, majd a jobb oldalon adja meg a pásztázás számát az Őrjárat mezőben A Preset mezőben adja meg a törölni kívánt pozíció számát, majd kattintson a Preset törlés gombra Pásztázás törlése Kattintson, az Oldal váltás gombra A megjelenő ablakban kattintson a Pásztázás gombra, majd a jobb oldalon adja meg a pásztázás számát az Őrjárat mezőben Kattintson a Pásztás törlése gombra Pásztázás indítása, leállítása Kattintson az Oldal váltás gombra A No. Mezőbe adja meg a meghívni kívánt pásztázás számát, majd kattintson a Pásztázás gombra A leállításhoz kattintson, az Állj gombra GenesisPro 18 GPRO6308AD-F

19 Minta rögzítése Kattintson, a Beállít gombra A megjelenő ablakban kattintson a Minta gombra, majd a jobb oldalon adja meg a minta számát Kattintson a Kezdés gombra a minta rögzítésének indításához. Mozgassa a kamerát a kívánt módon. A mozgás teljes tartalma rögzítésre kerül, a leállításhoz kattintson a Beállít gombra, majd a Vége gombra Minta indítása Kattintson az Oldal váltás gombra A No. Mezőbe adja meg a meghívni kívánt minta számát, majd kattintson a Minta gombra A leállításhoz kattintson, az Állj gombra Határ rögzítése Beállítható két végpont, melyek között a kamera mozoghat. A funkció elérhetősége függ a beállított protokolltól és az alkalmazott kamerától. Bővebb információért olvassa el a kamera kézikönyvét. Mozgassa a kamerát a vezérlőgombok segítségével a bal oldali végpontra Kattintson, a Beállít váltás gombra A megjelenő ablakban kattintson a Határ, majd a Bal gombra Mozgassa a kamerát a vezérlőgombok segítségével a jobb oldali végpontra Kattintson, a Beállít gombra A megjelenő ablakban kattintson a Határ, majd a Jobb gombra Megjegyzés: 1. Abban az esetben, ha a két végpont egy vízszintes síkban van, akkor a kamera csak vízszintesen fog mozogni. 2. Abban az esetben, ha a két végpont nem egy vízszintes síkban van, akkor a kamera a két pont között egyszerre csak vízszintesen vagy függőlegesen mozog Automatikus vízszintes pásztázás Kattintson az Oldal váltás gombra Kattintson az AutoPan gombra az automatikus vízszintes pásztázás indításához Leállításhoz kattintson, az Állj gombra Flip A kamera függőleges irányú mozgatása esetén, ha nem automatikus az átfordulás, akkor a gombra kattintással elektronikusan elforgatja a képet a megfelelő pozícióba. A funkció elérhetősége függ a beállított protokolltól és az alkalmazott kamerától Újraindítás Kattintson az újraindítás gombra a kamerához tartozó PTZ adatok teljes törléséhez és alaphelyzetbe állításához. Működése, függ a vezérelni kívánt kamerától. GenesisPro 19 GPRO6308AD-F

20 Kimeneti funkciók Bizonyos kamerákon lehetőség van az azokon található különböző relé kimenetek vezérlésére. A funkció elérhetősége függ a beállított protokolltól és az alkalmazott kamerától. Kattintson az Oldal váltás gombra kétszer A megjelenő ablakban válassza ki a kimenetet, a Nyit/Zár gombokkal válthat azok állapota között Színbeállítás A DVR-en lehetőség van kameránként 2 különböző időszakot megadni, melyeken belül egyedileg beállíthatók a képi tulajdonságok: Fényerő / Kontraszt / Színtelítettség / Színárnyalat / Erősítés Beállítás menete: Jelölje ki a kamerát az aktuális képosztásban Nyissa meg a gyorsmenüben a Színbeállítás időpontot Adja meg a beállítás érvényességének időszakait Állítsa be a kívánt paramétereket (az egyes módosítások azonnal nyomon követhetők a kamera képén) Kattintson az OK gombra a mentéshez Kép beállítás Az analóg monitor kimenet pozíciójának beállítása, amennyiben szükséges Nézet1 / Nézet4 / Nézet8 / Nézet9 A különböző képosztások között történő váltás 8-as képosztásban a bal felső, nagy osztásban való megjelenítés: jelölje ki egérrel a megfelelő kamerát kattintson rajta kétszer az egérrel >> az adott kamera képe teljes képernyősre vált kattintson ismét kétszer az egérrel GenesisPro 20 GPRO6308AD-F

21 3.4.8 Infó Különböző rendszerinformációk megjelenítése HDD infó A csatlakoztatott HDD-k információinak megjelenítése A felső részben a HDD-k száma alatt található jelek jelentése: O: a HDD működőképes - : nincs csatlakoztatott HDD X: a HDD meghibásodott Meghibásodás esetén kapcsolja ki a DVR-t, szüntesse meg a tápellátást majd cserélje ki a HDD-t. A Rögzítési idők/típus és méret gombbal válthat a megjelenítésre kerülő információk között GenesisPro 21 GPRO6308AD-F

22 Napló Eseménynapló bejegyzéseinek megjelenítése. A legördülő listában válassza ki a megfelelő eseménytípust (Rendszer események, riasztási események, felvételek keresése, stb.), majd adja meg az idő intervallumot és kattintson a Keresés gombra az események bejegyzéseinek megjelenítéséhez. Egy oldalon max 128 esemény jeleníthető meg, a Következő lap gombbal válthat az egyes lapok között BPS Az egyes kamerák rögzítési méretének és hálózaton keresztüli sávszélesség szükségletnek a megjelenítése. GenesisPro 22 GPRO6308AD-F

23 Online felhasználó A megjelenő ablakban információt kapunk a hálózaton keresztül aktuálisan csatlakozott felhasználókról. Szükség esetén az egyes felhasználók kapcsolata megszüntethető kijelölés után, a Lecsatlakozás gombbal Verzió A DVR főbb tulajdonságainak és szoftver verziójának megjelenítése Kijelentkezés Kijelentkezés: felhasználó váltás Kikapcsolás: a DVR kikapcsolása. A DVR kikapcsolható az előlapon található Power gomb 3 mp-ig történő megnyomásával is. Újraindulás: a DVR újraindítása GenesisPro 23 GPRO6308AD-F

24 4. OSD műveletek Megjegyzés: A műveletek előtt győződjön meg róla, hogy a HDD megfelelően van-e beszerelve, valamint a kábelek csatlakoztatása megfelelően megtörtént. 4.1 A menü felépítése Rögzítési mód Időzítés Tömörítés HDD kezelés Hálózat PTZ beállítás Riasztás Mozgásérzékelés Videó kitakarás Videó hiány Riasztási bemenet Riasztási kimenet Rendellenesség Rögzítési állapot beállítása kameránként Rögzítés típusának és időzítésének beállítása A rögzítéshez és a hálózati képátvitelhez alkalmazott tömörítés paramétereinek beállítása A csatlakoztatott HDD típusának beállítása, formázása, partícionálása Hálózati paraméterek és szolgáltatások beállítása PTZ paraméterek beállítása Mozgásérzékelés esetére vonatkozó paraméterek, rögzítendő kamerák, kapcsolódó figyelmeztető jelzések és riasztási kimenet beállítása Kamera kitakarás esetére vonatkozó paraméterek, rögzítendő kamerák, kapcsolódó figyelmeztető jelzések és riasztási kimenet beállítása Videójel hiány esetére vonatkozó paraméterek, rögzítendő kamerák, kapcsolódó figyelmeztető jelzések és riasztási kimenet beállítása Nem használható funkció Nem használható funkció HDD működéséhez kapcsolódó rendszerüzenetek és jelzések beállítása GenesisPro 24 GPRO6308AD-F

25 Rendszer Általános GUI kijelző Felhasználók Frissítés Visszaállítás Mentés Eszköz infó Auto karbantartás Rendszeridő, dátum formátum, nyelv, videójel formátum, stb. beállítása Kamera azonosítók, OSD felíratok, privát zónák, menü átlátszóság, léptetési paraméterek és a VGA kimenet felbontásának beállítása Felhasználók, felhasználói csoportok és azok jogosultságainak beállítása A DVR szoftverének frissítési lehetősége Gyári értékekre történő visszaállítás Mentéshez csatlakoztatott eszközök kezelése, felvételek mentése Információ a DVR be- és kimeneteinek számáról Automatikus rendszerkarbantartás beállítása 4.2 Rögzítési mód A megjelenő ablakban az egyes csatornákra vonatkozóan lehetőség van a rögzítési mód beállítására. A megjelenő ablakban a kamerák száma alatt található szimbólumok jelzik az aktuális állapotot ( : nincs rögzítés : rögzítés) Időzítés: az időzítésnek megfelelően történik a rögzítés Kézi: kiválasztva folyamatos rögzítés indul el az adott kamerán Leállítás: kiválasztva nem történik rögzítés az adott kamerán 4.3 Időzítés A Fő menü -> IDŐZÍTÉS menüpontban van lehetőség a beállítások módosítására. Három rögzítési mód van: Állandó / Mozgás / Riasztás GenesisPro 25 GPRO6308AD-F

26 Csatorna: az aktuális kamera száma vagy Mind Hossz: a folyamatos rögzítés maximális hossza Rögzítés típusa: Állandó / Mozgás / Riasztás Állítsa be a kívánt idő periódusokhoz tartozó rögzítések típusát a jelekre kattintva. A módosítások mentéséhez kattintson a Mentés gombra. Napok: lehetőség van, a hét egyes napjaira külön-külön, vagy minden napra azonosan beállítani az idő periódusokat. Tükrözés: A rendszer a biztonságosabb működés érdekében az adott kameráról készült felvételeket tükrözött módon is képes tárolni. A funkció alkalmazásához először partícionálja a HDD-t. Mielőtt engedélyezi ezt a funkciót, a FŐMENÜ / HDD kezelés menüpontban az egyik partíciót állítsa Tükrözött módra. Előfelvétel: Eseményvezérelt rögzítés esetén, annak bekövetkeztekor mennyivel korábbról is tárolja el a képeket Gyors beállítás Lehetőség van egy kamera beállításainak átvitelére, egy másik kamerára is. Miután elvégezte a szükséges módosításokat, kattintson a Haladó, majd a Másol gombra, válassza ki a másik kamerát, majd kattintson a Beillesztés gombra. A Mentés gombra kattintva a módosítások mentésre kerülnek Tükrözés A Tükrözés funkció lehetővé teszi, hogy a felvételek párhuzamosan, azonos módon kerüljenek tárolásra különböző partíciókon. Amikor az egyik partíción a fájlok megsérülnek, mindig van egy hibátlan, az eredetivel megegyező másolata egy másikon. Ezzel a megoldással növekszik a megbízhatóság és a biztonság. A FŐMENÜ / HDD Kezelés menüpontban egy partíciót állítson Tükrözött módra. A rendszer automatikusan felülírja a régi fájlokat, ha a partíció megtelt. Kizárólag Olvasás/Írás vagy Olvasás módra beállított partícióról lehet visszanézni és arról visszakeresni. Ezért legalább egy partíciót állítson Olvasás/Írás módra, egyébként nem lehetséges a rögzítés. Megjegyzés: Ha az aktuális csatornán nem történik rögzítés, a beállítások csak a felvétel indulásakor aktivizálódnak. Ha rögzítés közben állította be a kamerán a Tükrözött módot, akkor a DVR a jelenlegi felvétel fájlja lezárásra kerül és azonnal egy új felvétel kezdődik, a módosított rögzítési móddal. GenesisPro 26 GPRO6308AD-F

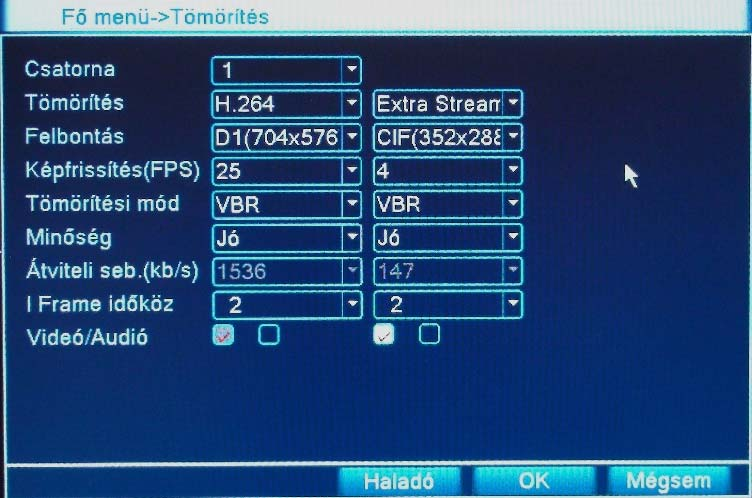

27 4.4 Tömörítés Az egyes kamerák rögzítési és hálózati átviteli paramétereinek beállítása. Csatorna: a beállítani kívánt kamera száma. Tömörítés: tömörítési formátum: H.264. Felbontás: A legördülő listából válassza ki, hogy a kamerák képét milyen felbontásban kívánja rögzíteni: D1: 704x576 HD1: 352x576 CIF: 352x288 QCIF: 176x144 Képfrissítés: rögzítési képsűrűség Megjegyzés: Az egyes kamerák által fel nem használt frame-ek a többi kamerák között szabadon osztható D1 felbontásban a kameránként elérhető maximális rögzítési fps értékek függnek a kamerákhoz tartozó Extra stream-nél beállított Felbontástól és Képfrissítéstől is. Tömörítési mód: állandó (CBR) vagy változó (VBR) tömörítési arány. VBR esetén lehetőség van a képminőség beállítására. Képminőség: Változó tömörítés (VBR) esetén a rögzítési képminőség 6 fokozatban állítható. Átviteli sebesség: a kamera jelének hálózati továbbításához lefoglalható max. sávszélesség I Frame időköz: a tömörítési eljárásnál az I-Frame-ek közötti időköz Audió/Videó: A kamerához tartozó audió csatorna rögzítése engedélyezhető ill. tiltható le. Extra stream: nem helyi hálózaton történő távoli csatlakozás esetén az itt beállított paraméterekkel történik a képtovábbítás, a hálózati forgalom tehermentesítésének érdekében. GenesisPro 27 GPRO6308AD-F

28 4.5 HDD kezelés A csatlakoztatott HDD-k üzemmódjának beállítására és információinak megjelenítésére. Legalább egy HDD-t Olvasás/Írás módra kell állítani, ellenkező esetben a DVR nem képes rögzíteni a kamerák képét. Tükrözött rögzítésre az egyik HDD Tükrözöttre állítása után van lehetőség. A megfelelő beállítások érvénybe léptetéséhez, kattintson az OK gombra. A rendszer újraindítása szükséges a változtatások érvénybeléptetéséhez. 4.6 Hálózat A hálózati paraméterek és szolgáltatások beállítása. GenesisPro 28 GPRO6308AD-F

29 IP cím: a DVR IP címe. DHCP: Automatikus IP cím kérés. Engedélyezés esetén az IP cím, az Alhálózati maszk és az Átjáró címe nem módosítható, DHCP automatikusan lekéri az adatokat a hálózati kiszolgálótól. A beállításra került adatok megjelenítéséhez tiltsa le a DHCP-t. TCP port: alapértelmezett: HTTP port: alapértelmezett: 80. HS letöltés: High Speed letöltés. Több személy IE böngészőn keresztüli csatlakozásakor a felvételeket letöltő személy részére nagyobb sávszélességet fog biztosítani a DVR, mint annak, aki csak megtekintésre csatlakozott. Átviteli szabályok: a hálózati képátvitelnél a fontossági sorrend beállítása a minőség és gyorsaság között. Szolgáltatások: a hálózati kapcsolathoz tartozó szolgáltatásokhoz beállítása A megfelelő beállítások érvénybe léptetéséhez, kattintson az OK gombra PPOE PPPoE alapú csatlakozás azonosítóinak megadása. Adja meg a szolgáltatótól kapott felhasználói nevet és jelszót, majd kattintson az OK gombra. Az újraindulás után a DVR automatikusan kapcsolódik az internetre, az IP cím sorába az ekkor kapott dinamikus cím jelenik meg, melyen keresztül csatlakozhat a DVR-hez GenesisPro 29 GPRO6308AD-F

30 4.6.2 NTP A DVR képes az interneten keresztül egy tetszőlegesen beállított időszerverhez csatlakozni és a belső rendszeridőt az alapján frissíteni. Helyi hálózaton is alkalmazható, ekkor egy, a hálózaton elérhető PC rendszeridejére frissülhet (NTP szerver program futtatása szükséges). Szerver IP: NTP szerver IP címe Port: port száma (TCP). Alapértelmezett: 123. Időzóna: időzóna eltérés Greenwich-i időzónához képest Feltöltési periódus: automatikus frissítés intervalluma Alapértelmezett 10 [perc] A megfelelő beállítások érvénybe léptetéséhez, kattintson az OK gombra Riasztási eseményekkor küldendő paramétereinek beállítása. SMTP Szerver: SMTP szerver címe Port: SMTP port szám Felhasználó név: felhasználó azonosító az SMTP szerveren Jelszó: adja meg a felhasználói azonosítóhoz tartozó jelszót Küldő: adja meg a feladó címét, lehetőleg valós legyen, mivel a levelező szerverek a gyanúsnak vélt feladókat SPAM-ként kiszűrik Fogadó: a küldendő levél címzettje(i) Címke: a küldendő Tárgya A megfelelő beállítások érvénybe léptetéséhez, kattintson az OK gombra. Megjegyzés: A beállítások megkezdése előtt szerezze be a szükséges adatokat a szolgáltatótól. Több cím esetén pontosvesszővel válassza el azokat. GenesisPro 30 GPRO6308AD-F

31 4.6.4 IP szűrő A rögzítőn beállítható, hogy a hálózaton keresztül mely IP címekről engedélyezett ill. letiltott a csatlakozás DDNS Abban az esetben, ha nem állandó IP címről csatlakozik az internetre, akkor szükséges valamilyen DDNS szolgáltató közreműködése a kívülről történő sikeres csatlakozáshoz. DDNS Típus: DDNS szolgáltató választása Engedélyez: a szolgáltatás engedélyezése Domain név: adja meg a DDNS szolgáltatónál regisztrált domain nevet Felhasználónév: adja meg a DDNS szolgáltatóhoz tartozó felhasználói nevét Jelszó: adja meg a jelszót GenesisPro 31 GPRO6308AD-F

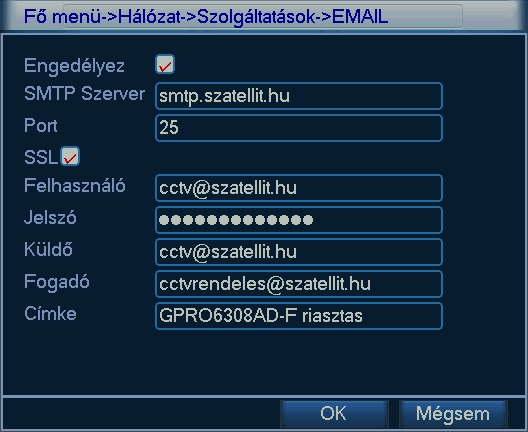

32 4.6.6 FTP A szolgáltatás igénybevételéhez szükséges egy FTP szerver és a megfelelő hozzáférési jogosultság. Engedélyez: a szolgáltatás engedélyezése Szerver IP: FTP szerver IP címe Port: FTP szerver csatlakozási portja Felhasználó: a csatlakozáshoz szükséges azonosító Jelszó: a csatlakozáshoz szükséges jelszó Anonim: anonim bejelentkezés Max. fájl méret: az egyszerre feltöltésre kerülő fájl mérete. Ha az érték kisebb, mint a fájl mérete akkor csak az adott méretű részt tölti fel. Ha az érték nagyobb, mint a fájl mérete, akkor feltölti teljesen és bezárja a feltöltést. Könyvtár: az feltöltésre kerülő fájlok tárolási könyvtára ARSP Európában jelenleg nem elérhető funkció Riasztási szerver Európában jelenleg nem elérhető funkció WIFI beállítások Nem elérhető funkció Mobil monitor Mobil kliens programok csatlakozásához szükséges port beállítása. Amennyiben mobil telefonról kíván a rögzítőhöz csatlakozni, akkor állítsa be a megfelelő portot. A TCP és http porthoz hasonlóan biztosítani kell a megfelelő beállításokat a routeren. GenesisPro 32 GPRO6308AD-F

33 UPNP Universal Plug & Play alkalmazás indítása. Kizárólag UPNP szolgáltatással rendelkező routerrel együtt alkalmazható. A szolgáltatás igénybevételéhez szükséges, hogy a hálózat routeren is engedélyezve legyen az UPNP funkció. Bővebb leírás az UPnP-ről a linken található WIFI 4.7 PTZ Nem elérhető funkció. Csatorna: kamera száma. Protokoll: Állítsa be a megfelelő protokollt Cím: kamera címe (alapértelmezett: 1) Átviteli sebesség: Állítsa be a megfelelő átviteli sebességet (alapértelmezett: 9600 bps) Adat bitek: adatbitek száma (alapértelmezett: 8) Stop bitek: stop bitek száma (alapértelmezett: 1) Paritás: paritás ellenőrző bit: Nincs/Páros/Páratlan/Jelzett/Üres (alapértelmezett: nincs) RS-485 eszköz: a DVR RS-485-ön keresztüli vezérléséhez szükséges paraméterek. Monitorok: nem elérhető funkció Megjegyzés: Egyszerre nem lehetséges a két vezérlési mód alkalmazása. GenesisPro 33 GPRO6308AD-F

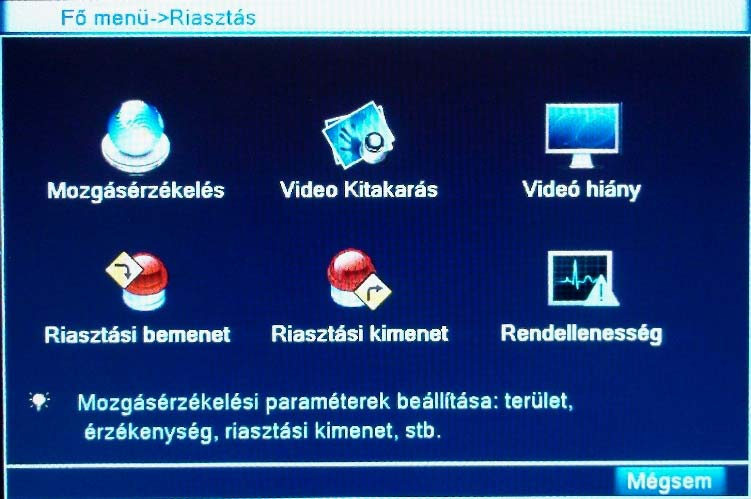

34 4.8 Riasztás Mozgásérzékelés Csatorna: válassza ki a kamerát, amelyen alkalmazni akarja a mozgásérzékelést. Engedélyez: a mozgásérzékelés engedélyezése/tiltása. Érzékenység: a beállított terület(ek) érzékenysége 6 fokozatban állítható (6- os a legérzékenyebb). Terület: kattintson a Beállít gombra, a megjelenő ablakban jelölje ki az aktív területet, mely 8x8 külön egységre van osztva. A piros területeken történik érzékelés. Periódus: kattintson, a Beállít gombra. A megjelenő ablakban beállíthatja, hogy melyik napon, milyen időközben történjen meg a mozgásérzékelés jelzése. Intervallum: a mozgásérzékelés minimális hossza, melynél rövidebb idejű érzékelés nem vált ki riasztást. Riasztási kimenet: mozgásérzékelés esetén a működtetni kívánt kimenetek kijelölése. Késleltetés: a kijelölt kimenetek működési idejének beállítása. Rögz. csat.: az esemény bekövetkeztekor rögzítésre kerülő csatornák. Győződjön meg róla, hogy az adott kamerára engedélyezve van az IDŐZÍTÉS menüpontban a Mozgásérzékelés és a Főmenü / Rögzítési mód menüpontban a kamera IDŐZÍTETT-re van állítva. GenesisPro 34 GPRO6308AD-F

35 Pásztázás: mozgásérzékelés esetén az egyes kamerák kiválasztása léptetett módon való megjelenítésre. PTZ aktiválás: mozgásérzékelés esetén különböző PTZ kamerákkal egyegy előre beállított műveletet hajthat végre. Például előre beállított pozícióba történő mozgás, útvonal bejárása vagy korábban rögzített minta végrehajtása. Kattintson, a Beállít gombra a paraméterek beállításához. Késleltetés: a kiválasztott PTZ művelet végrehajtási ideje. Üzenet: mozgásérzékelés esetén a fő monitoron megjelenő figyelmeztető üzenet engedélyezése/letiltása. mozgásérzékelés esetén küldés engedélyezése. Buzzer: mozgásérzékelés esetén a belső hangjelző aktiválása. Megjegyzés: Az egyes kamerákhoz rendelt beállításokat a Másolás/Beillesztés módszerrel, egyszerűen tudja egy másik kamerán is alkalmazni Video kitakarás Abban az esetben, ha a kamera lencséjét szándékosan letakarnák, a DVR képes ezt jelezni. A beállítási hasonlóak a mozgásérzékelésnél találhatókhoz Videó hiány A kamera videó jelének megszűnése esetén a DVR képes ezt jelezni. A beállítási hasonlóak a mozgásérzékelésnél találhatókhoz. GenesisPro 35 GPRO6308AD-F

36 4.8.4 Riasztási bemenet Riasztási bemenet: riasztási bemenet száma. (csak 1-4 között használható) Engedélyez: a bemenet figyelésének engedélyezése/tiltása. Típus: helyi riasztási bemenet típusának megadása: NO/NC Periódus: kattintson, a Beállít gombra. A megjelenő ablakban beállíthatja, hogy melyik napon, milyen időközben történjen meg a bemenet figyelése IDŐKÖZ: a bemeneti jelzés minimális hossza, melynél rövidebb idejű jel nem vált ki riasztást. Riasztási kimenet: a riasztáshoz rendelt riasztási kimenet, külső eszköz vezérlésére. Késleltetés: az eseményhez rendelt riasztási kimenet működése ideje Rögz. csat.: az esemény bekövetkeztekor rögzítésre kerülő csatornák. Győződjön meg róla, hogy az adott kamerára engedélyezve van az IDŐZÍTÉS menüpontban a Riasztás és a Főmenü / Rögzítési mód menüpontban a kamera IDŐZÍTETT-re van állítva Pásztázás: riasztás esetén az egyes kamerák kiválasztása léptetett módon való megjelenítésre PTZ aktiválás: riasztás esetén különböző PTZ kamerákkal egy-egy előre beállított műveletet hajthat végre. Például előre beállított pozícióba történő mozgás, útvonal bejárása vagy korábban rögzített minta végrehajtása. Kattintson, a Beállít gombra a paraméterek beállításához. Késleltetés: a kiválasztott PTZ művelet végrehajtási ideje Üzenet: riasztás esetén a fő monitoron megjelenő figyelmeztető üzenet engedélyezése/letiltása riasztás esetén küldés engedélyezése. Buzzer: riasztás esetén a belső hangjelző aktiválása. Megjegyzés: Az egyes kamerákhoz rendelt beállításokat a Másolás/Beillesztés módszerrel, egyszerűen tudja egy másik kamerán is alkalmazni. GenesisPro 36 GPRO6308AD-F

37 4.8.5 Riasztási kimenet A Riasztási kimenet ikonra kattintva, a megjelenő ablakban a riasztási kimenet üzemmódját, működésének leállítását végezheti el. A megjelenő ablakban a kimenet száma alatt található szimbólumok jelzik az aktuális állapotot ( : nem aktív : aktív) Rendellenesség A HDD-vel kapcsolatos hibák jelzéseinek beállítása Esemény típus: Nincs HDD / Lemezhiba / HDD megtelt Engedélyez: a jelzés engedélyezése/tiltása Üzenet: esetén a fő monitoron megjelenő figyelmeztető üzenet engedélyezése/letiltása. Buzzer: esetén a belső hangjelző aktiválása. GenesisPro 37 GPRO6308AD-F

38 4.9 Rendszer Általános A DVR általános paramétereinek beállítása. Rendszeridő: a DVR rendszeridejének megadása. Dátum formátum: három lehetőség van: ÉÉÉÉ-HH-NN / HH-NN-ÉÉÉÉ / NN-HH-ÉÉÉÉ. DST: Téli/Nyári időszámítás engedélyezése, a váltás beállítása Dátum elválasztó: három lehetséges elválasztó jel lehetséges:. / - / /. Idő formátum: 24 és 12 órás időformátum között választható. Nyelv: magyar/ angol. HDD megtelt: a végrehajtandó művelet, abban az esetben, ha a HDD megtelik (Felülírás / Rögzítés leállítás). DVR No: egyedi azonosító. Egy rendszeren belül több DVR és vezérlőpult használata esetén az eszközök címzésére használatos. Videó mód: NTSC / PAL. Auto kilépés: automatikus kilépés ideje. A bejelentkezett felhasználó utolsó parancsától mért idő, mely letelte után automatikusan kijelentkezteti. Alapértelmezés: 10 perc (0-60 perc között állítható, 0 esetén nincs kilépés). Megjegyzés: A rendszeridő pontossága nagyon fontos, csak indokolt esetben módosítsa! Szükséges módosítás előtt javasoljuk, hogy állítson le minden rögzítést, és csak azután végezze el. GenesisPro 38 GPRO6308AD-F

39 4.9.2 GUI Kijelző A kijelző tulajdonságainak és a privát zónák beállítása. Csatorna azon.: Az egyes kamerák képernyőn megjelenő nevének beállítása. A Beállít gombra kattintva, megváltoztathatja azokat. Maximum 25 karakter hosszú lehet. A közvetlenül csatlakoztatott kijelzőkön azonnal, a hálózaton keresztüli hozzáférések esetén csak a következő csatlakozáskor frissül. Léptetés: A kamerák képének léptetett megjelenítése a monitorokon. A léptetési beállítások megjelenítéséhez kattintson a Léptetés gombra. Átlátszóság: OSD ablakok átlátszósága ( között állítható). Dátum és idő felirat: Dátum és idő megjelenítésének engedélyezése/tiltása. Csatorna azon.: Csatorna elnevezés megjelenítésének engedélyezése/tiltása. Rögzítés állapot: rögzítési állapot megjelenítésének engedélyezése/tiltása Riasztási állapot: riasztási állapot megjelenítésének engedélyezése/tiltása Deflick: remegésmentesség engedélyezése/tiltása Bitrate Infó: nem elérhető funkció Átlátszóság: OSD felület átlátszóságának beállítása Felbontás: a VGA kimenet felbontásának beállítása Felbontások: 800x600 / 1024x768 / 1280x1024 / 1360x768 / 144x900 Csatorna: Kamera kiválasztása a privát zóna beállításához Privát zóna: Privát zónák engedélyezése/tiltása Engedélyezés után válassza ki a zóna számát Kattintson, a Beállít gombra Az egér segítségével állítsa be a megjelenő képen a maszk pozícióját és méretét GenesisPro 39 GPRO6308AD-F

40 Dátum és Idő felírat: a dátum és idő kijelzés pozíciójának beállítása a hálózaton keresztül megjelenített és a visszajátszott felvételen. Kattintson, a Beállít gombra a pozícionáláshoz. Csatorna azon: a kamera azonosító pozíciójának beállítása a hálózaton keresztül megjelenített és a visszajátszott felvételen. Kattintson, a Beállít gombra a pozícionáláshoz Felhasználók Az egyes felhasználók és felhasználói csoportok jogosultságainak beállítása. Felhasználó módosítása Csoport módosítása Jelszó módosítása: a felhasználó jelszavának módosítása. Max. 6 karakter hosszú lehet. A DVR nem veszi figyelembe a jelszó elején és végén levő üres karaktereket, de a jelszóban igen. Felhasználó hozzáadása A rendszer a felhasználókat két szinten kezeli: csoport és egyéni. Minden felhasználó tartozik egy csoportba. A csoportok és felhasználók száma nincs korlátozva. Az egyes elnevezések és azonosítók max. 8 karakter hosszúak lehetnek. Egy azonosító csak egyszer használható fel a rendszerben. GenesisPro 40 GPRO6308AD-F

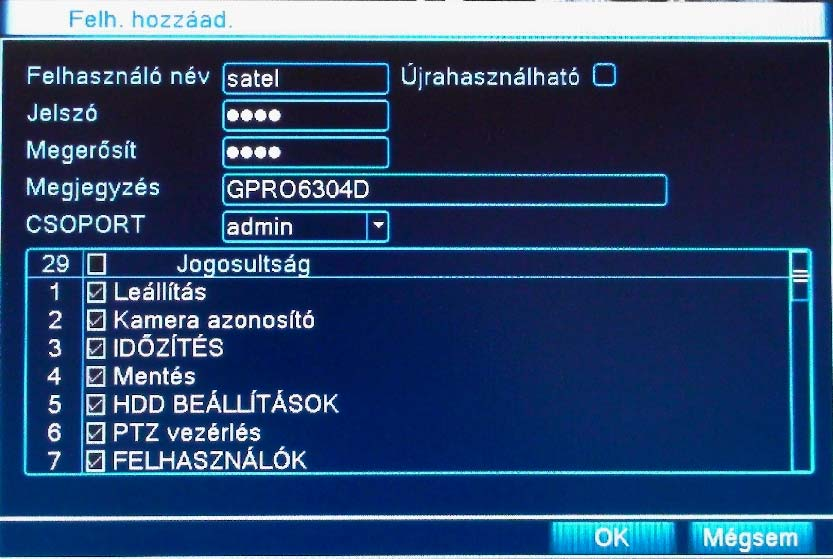

41 Újrahasználható: egy felhasználói névvel egyszerre több helyről történő bejelentkezés engedélyezése/tiltása Csoport: egy felhasználó egyszerre egy csoportba tartozhat. Örökli a csoport jogkörét, de lehetséges az egyes jogosultságok elvétele Jogosultságok: az egyes jelölő négyzetekkel engedélyezheti az egyes funkciókat Csoport hozzáadása: Két alapvető felhasználói csoport van. admin: teljes körű rendszer hozzáférés. 37 jogosultsági paraméter user: részleges hozzáférési szint. 16 jogosultsági paraméter Az egyes alapvető csoportokból létrehozhatóak új csoportok, melyek jogosultsága tovább korlátozott, mint az alap csoportoké. Felhasználó törlése A rejtett felhasználót (default) a rendszer használja fel, a törlése nem lehetséges. Amikor nincs bejelentkezett felhasználó, a rendszer ezzel az azonosítóval és a hozzá beállított jogokkal jelentkezik be automatikusan. Így meg lehet adni egy általános beállítást, a monitort figyelő végfelhasználók részére, akik bejelentkezés nélkül is képesek a betekintésre. Csoport törlése Frissítés A DVR belső szoftverének frissítése. A helytelen frissítési eljárás a készülék meghibásodását okozza a garanciális feltételek megszűnésével együtt! Frissítés helye: a frissítési fájlt elérési útvonala Frissítési fájl: a frissítési fájl neve GenesisPro 41 GPRO6308AD-F

42 4.9.5 Visszaállítás A gyári értékekre történő visszaállítás. A megjelenő ablakban részlegesen vagy teljes egészében kijelölheti, hogy mely paramétereket kíván visszaállítani. FIGYELEM! A DVR gyári értékekre történő visszaállása során minden beállított tulajdonság elvész (pl.: rendszeridő, IP cím, felhasználói beállítások, stb.), ezért csak indokolt esetben és nagyon körültekintően alkalmazza ezt az eljárást! Mentés A felvételek különböző adathordozóra történő biztonsági mentése Észlelés: a csatlakoztatott USB eszközök keresése Mentés: Mentési folyamat indítása. Bővebb információt a fejezetben talál. Írás: A megjelenő ablakban egy tetszőleges kamera kiválasztása után lehetőség van annak élő képét USB hordozóra rögzíteni Törlés: a kijelölt eszköz formázása Stop: Mentési folyamat leállítása. Bővebb információt a fejezetben talál. GenesisPro 42 GPRO6308AD-F

43 4.9.7 Eszköz infó Általános információ a DVR-ről. Az egyes értékeket ne változtassa meg, mert a DVR rendellenes működéséhez vezethet! Auto karbantartás A DVR automatikus karbantartási feladatainak beállítása. Auto újraindítás: a DVR automatikus újraindításának ütemezése Régi fájlok automatikus törlése: A felvételek megőrzési idejének beállítása GenesisPro 43 GPRO6308AD-F

44 5. Hálózati hozzáférés 5.1 Hálózati kapcsolódás Mielőtt csatlakozna a rögzítőhöz, győződjön meg a következőkről: A hálózati kapcsolat megfelelő. A DVR és a PC hálózati beállításai megfelelőek.. A DVR IP címének pingelésével győződjön meg a kapcsolat válaszidejéről: ping DVR_IPcíme. A kapott értéknek 255ms alatt kell lenni. 5.2 WEB-es hálózati kapcsolódás Az IE böngésző címsorába adja meg a DVR-en beállított IP címet és http portot a következő formában: A DVR-hez az adott gépről történő első csatlakozáskor szükséges a webrec.cab Active-X vezérlő telepítésének engedélyezése. Sikeres csatlakozás után a következő bejelentkező ablak jelenik meg: Az alapértelmezett felhasználó név: admin Jelszó: nincs beállítva Megjegyzés: a biztonság érdekében az első bejelentkezés után változtassa meg a jelszót. GenesisPro 44 GPRO6308AD-F

45 Bejelentkezés után a következő felület jelenik meg: 1. Képosztás váltása: Teljes képernyő/1/4/9/16 2. Visszajátszás: a gombra kattintva a keresési ablak jelenik meg, melyben egyszerűen kereshet a felvételek között 3. Napló: a kliens program eseménynaplójának megjelenítése 4. Helyi beállítás: a kliens program beállítási ablakának megjelenítése 5. Beállítás: az aktuálisan csatlakozott DVR menüjének megnyitása 6. Kamera lista: a kamerák száma előtt található -ra történő kattintással engedélyezheti az egyes stream-ek megjelenítését a kijelölt megjelenítési pozícióban 7. PTZ vezérlőpult megjelenítése 8. Színbeállítások: az aktuálisan kijelölt kamera képi beállításai: Fényerő/Kontraszt/Színárnyalat/Színtelítettség Minden kamerán megjelenítésén egyedileg beállítható 9. Vezérlő ablak: a Kamera lista/ptz vezérlőpult/színbeállítások megjelenítése 10. Minden kamera csatlakozatása/lecsatlakoztatása 11. Helyi rögzítés indítása/leállítása 12. Pillanatkép készítése 13. Kilépés GenesisPro 45 GPRO6308AD-F

46 5.3 CMS kliens program Telepítse a DVR-hez mellékelt CD-ről a Software könyvtárból a General_CMS.exe fájl. Indítsa el a CMS programot. Az alapértelmezett felhasználó név: super Jelszó: nincs beállítva Megjegyzés: a biztonság érdekében az első bejelentkezés után változtassa meg a jelszót. Bejelentkezés után a következő felület jelenik meg: GenesisPro 46 GPRO6308AD-F

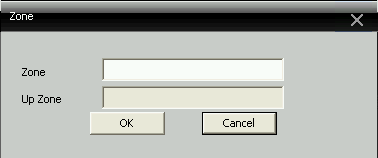

47 DVR felvétele az eszközök listájába 1. A DVR felvételéhez kattintson a System gombra a következő ablak megjelenítéséhez: 2. Kattintson a gombra és adjon meg egy logikai csoportnevet a felvételre kerülő DVR-ek részére, mely segítségével nagyobb rendszer esetén akár területileg is segít a beazonosításban. 3. Kattintson a gombra a DVR adatainak megadásához: GenesisPro 47 GPRO6308AD-F

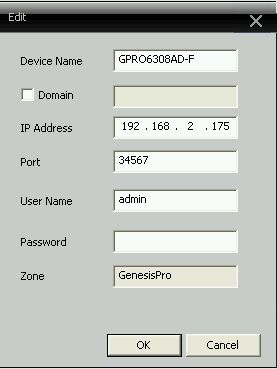

48 Adja meg a csatlakozáshoz szükséges adatokat, majd kattintson az OK gombra. gombra kattintással módosíthatja a már felvett DVR-ek adatait gombra kattintással törölheti a kijelölt DVR-t a listából. A DVR kameráinak megtekintéshez kattintson a fő ablak jobb alsó részén található Monitor gombra, majd a bal oldalon található eszköz listában engedélyezze a kamerák megjelenítését. GenesisPro 48 GPRO6308AD-F

49 1. Melléklet - Gyakori kérdések Probléma esetén kérjük először olvassa el a következő listát. Amennyiben nem talál választ, kérjük hívja forgalmazóját. A DVR nem indul el megfelelően Nem megfelelő tápegységet használ Ellenőrizze a tápegység csatlakozását és kábeleit Meghibásodott a csatlakoztatott HDD vagy a SATA kábel sérült A DVR automatikusan újraindul vagy pár perc után leáll Nem megfelelő tápfeszültség Meghibásodott a csatlakoztatott HDD vagy a SATA kábel sérült Nem megfelelő szellőzés miatt túlmelegedés A DVR nem érzékeli a HDD-t Nincs megfelelően csatlakoztatva a HDD Sérült a HDD kábele Hibás a HDD Nincs megjelenített kép a monitoron A kamerák fényereje 0-ra van állítva Nincs vagy túl gyenge a kamerák videó jele Nincs a felhasználóhoz a kamerák képe engedélyezve A teljes képre lett beállítva a privát zónák valamelyike Nem színesek vagy torzak a megjelenített képek A DVR és az analóg monitor jelrendszere eltérő A monitor csatlakozásához használt kábel túl hosszú vagy nem megfelelő Nem megfelelő a szín és fényerő beállítása a DVR-en Helyi visszajátszásnál nem található felvétel Meghibásodott a HDD A felhasználónak nincs megfelelő jogosultsága a visszanézéshez Nem megfelelő rögzítési időzítés Zajos a megjelenített kép Zajos a kamera képe Hibás a kamera kábelének csatlakozója Nem elérhető az audió a kliens program alatt Nincs engedélyezve az audió átvitel Nincs audió jel a DVR bemenetén Nincs audió a visszajátszott felvételen A kamerához nem rendelhető audió Nem megfelelő rendszeridő Nem megfelelő rendszeridő beállítás Az alaplapon található elem lemerült GenesisPro 49 GPRO6308AD-F

50 A DVR nem vezérli a PTZ kamerát Nincs vagy nem megfelelőek az adott kamerára beállított PTZ paraméterek Nem megfelelő az RS-485 csatlakozás Túl nagy az RS-485 busz hossza A mozgásérzékelésre nem történik felvétel Nem megfelelő a mozgásérzékelés területének beállítása Nem megfelelő a mozgásérzékenység érzékenységi szintje Nem megfelelő a mozgásérzékenység minimális megsértési ideje Nem megfelelő vagy nincs az időzítés beállítva Nem lehet weben keresztül csatlakozni Támogatott operációs rendszer: min. Windows 2000SP4 Nincs telepítve az Active-X vezérlő DirectX 8.1-nél alacsonyabb vezérlő Hibás hálózati kapcsolat Hibás jelszó vagy azonosító Nincs vagy nem megfelelő a hálózati kapcsolaton keresztül megjelenített kép Nem megfelelő hálózati kapcsolat Nem megfelelő jogosultság. A hálózati kapcsolat nem megfelelő Hibás hálózati kábel Nem megfelelő hálózati adatok IP cím vagy MAC cím ütközés Nem érzékeli a csatlakoztatott USB egeret Nem a megfelelő porthoz van csatlakoztatva Sérült az USB kábel Túl hosszú az USB kábel Hiba USB eszközre történő mentés közben Nem megfelelő az eszköz szabad kapacitása a mentési fájlok részére Nem kompatibilis USB eszköz vagy annak formátuma Nincs riasztási jelzés Nem megfelelő a riasztási beállítások A riasztási kimenet letiltva vagy kézileg átkapcsolva Nem megfelelő a riasztást adó il fogadó eszközök csatlakoztatása A távirányító nem működik Nincs vagy lemerült elem Túl nagy vezérlési távolság A DVR azonosítója nem megfelelő A letöltött fájl nem lejátszható Nincs Direct-X 8.1 vagy magasabb verziójú vezérlő telepítve DivX503Bundle.exe nincs telepítve DivX503Bundle.exe és ffdshow exe nincs telepítve Windows XP alatt GenesisPro 50 GPRO6308AD-F

51 2. Melléklet Műveletek távirányítóval No. Név Funkció 1 Képosztás Váltás az egyes képosztások között váltás 2 Szám gombok Az egyes kamerák közvetlen megjelenítése Paraméterek megadása 3 ESC Visszalépés egy menüszinttel vagy a módosítások nélküli visszalépés 4 Paraméterek értékének növelése/csökkentése Beállítások megváltoztatása a menüben Váltás az egyes képosztási megjelenítések között (1/4) Kurzor mozgatása a menüben. Kurzor mozgatása a lejátszási ablakban. Csatornák közötti váltás teljes képernyős megjelenítés esetén. 5 ADD Vezérelni kívánt DVR azonosító (Rendszám) 6 FN Segédfunkciók elérése 7 Vezérlő Visszajátszás vezérlő gombok gombok 8 Rögzítés Rögzítési mód megjelenítése GenesisPro 51 GPRO6308AD-F
