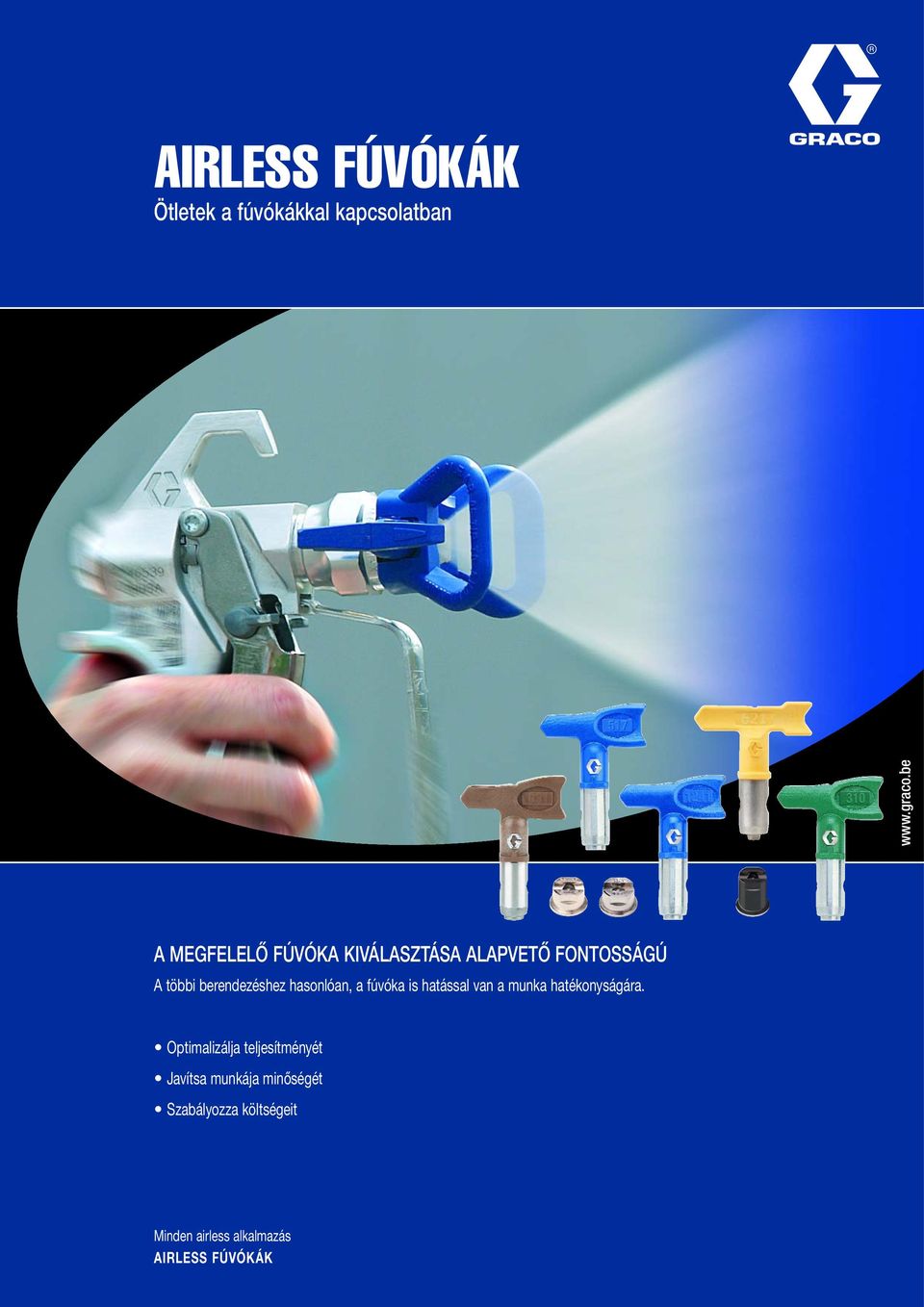

1 AIRLESS FÚVÓKÁK Ötletek a fúvókákkal kapcsolatban A MEGFELELŐ FÚVÓKA KIVÁLASZTÁSA ALAPVETŐ FONTOSSÁGÚ A többi berendezéshez hasonlóan, a fúvóka is hatással van a munka hatékonyságára. Optimalizálja teljesítményét Javítsa munkája minőségét Szabályozza költségeit Minden airless alkalmazás AIRLESS FÚVÓKÁK

hasonlóan, a fúvóka is hatással van a munka hatékonyságára.

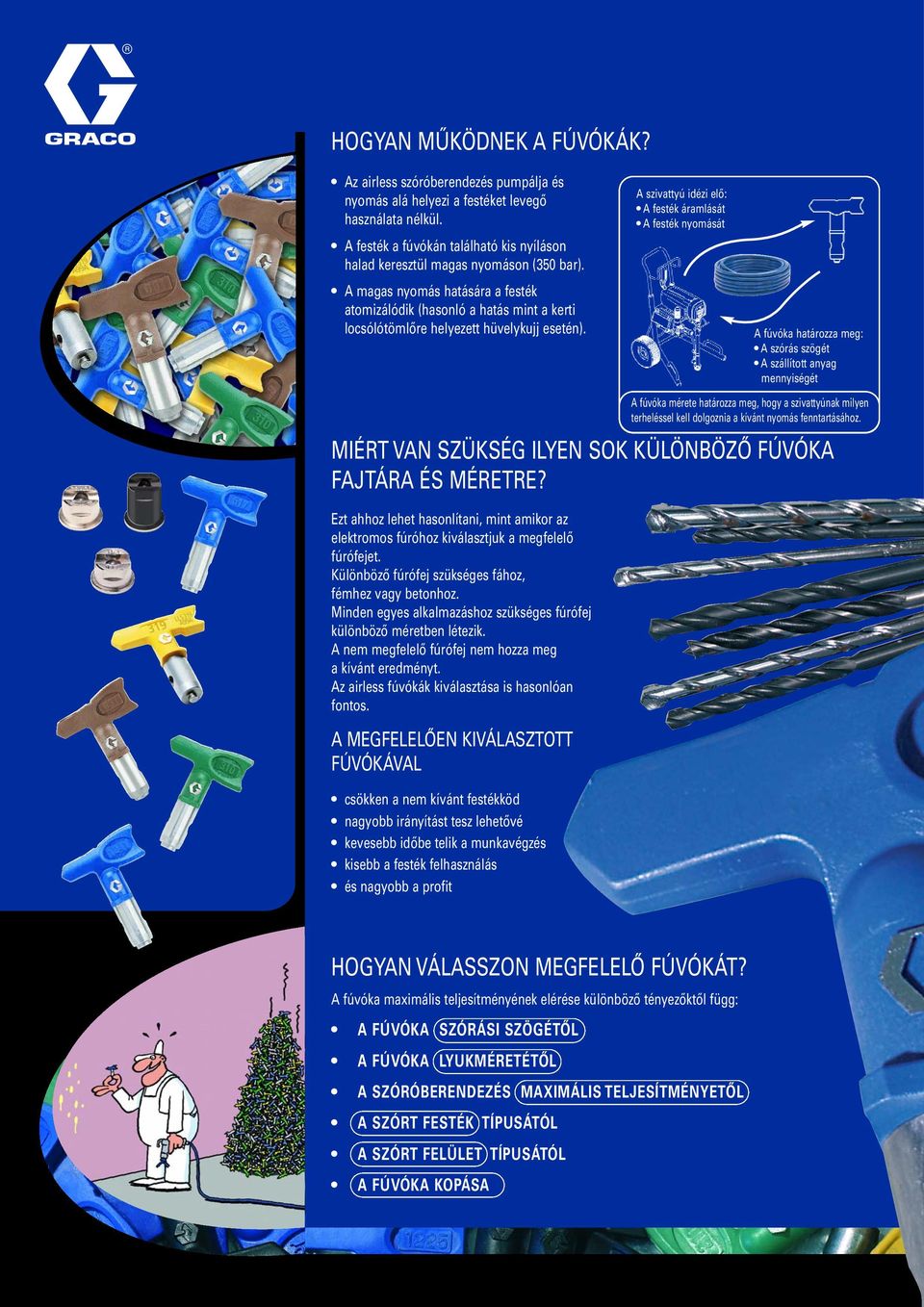

2 HOGYAN MŰKÖDNEK A FÚVÓKÁK? Az airless szóróberendezés pumpálja és nyomás alá helyezi a festéket levegő használata nélkül. A festék a fúvókán található kis nyíláson halad keresztül magas nyomáson (350 bar). A magas nyomás hatására a festék atomizálódik (hasonló a hatás mint a kerti locsólótömlőre helyezett hüvelykujj esetén). A szivattyú idézi elő: A festék áramlását A festék nyomását A fúvóka határozza meg: A szórás szögét A szállított anyag mennyiségét MIÉRT VAN SZÜKSÉG ILYEN SOK KÜLÖNBÖZŐ FÚVÓKA FAJTÁRA ÉS MÉRETRE? Ezt ahhoz lehet hasonlítani, mint amikor az elektromos fúróhoz kiválasztjuk a megfelelő fúrófejet. Különböző fúrófej szükséges fához, fémhez vagy betonhoz. Minden egyes alkalmazáshoz szükséges fúrófej különböző méretben létezik. A nem megfelelő fúrófej nem hozza meg a kívánt eredményt. Az airless fúvókák kiválasztása is hasonlóan fontos. A MEGFELELŐEN KIVÁLASZTOTT FÚVÓKÁVAL csökken a nem kívánt festékköd nagyobb irányítást tesz lehetővé kevesebb időbe telik a munkavégzés kisebb a festék felhasználás és nagyobb a profit A fúvóka mérete határozza meg, hogy a szivattyúnak milyen terheléssel kell dolgoznia a kívánt nyomás fenntartásához. HOGYAN VÁLASSZON MEGFELELŐ FÚVÓKÁT? A fúvóka maximális teljesítményének elérése különböző tényezőktől függ: A FÚVÓKA SZÓRÁSI SZÖGÉTŐL A FÚVÓKA LYUKMÉRETÉTŐL A SZÓRÓBERENDEZÉS MAXIMÁLIS TELJESÍTMÉNYETŐL A SZÓRT FESTÉK TÍPUSÁTÓL A SZÓRT FELÜLET TÍPUSÁTÓL A FÚVÓKA KOPÁSA

A magas nyomás hatására a festék atomizálódik (hasonló a hatás mint a kerti locsólótömlőre helyezett hüvelykujj esetén).

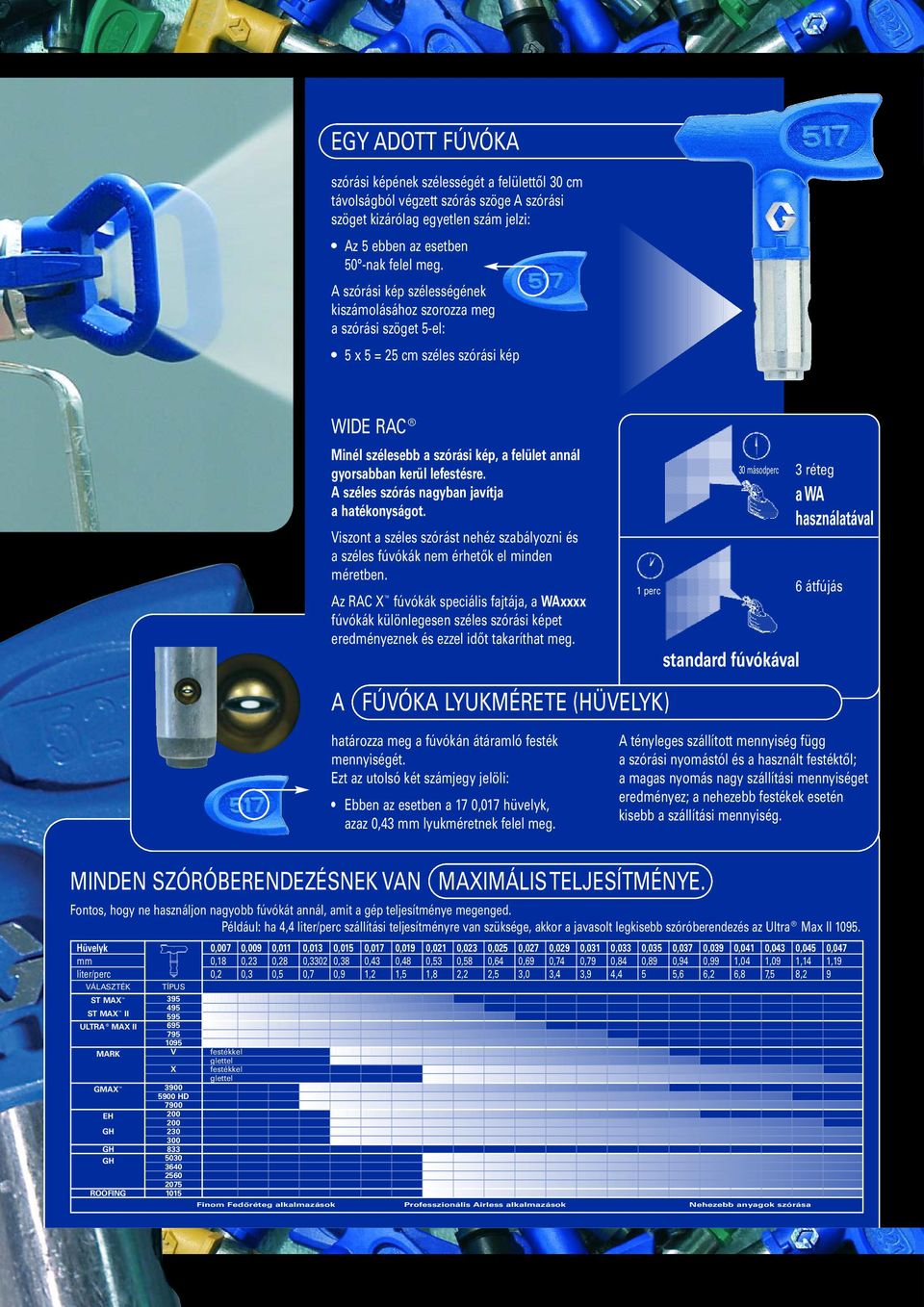

3 EGY ADOTT FÚVÓKA szórási képének szélességét a felülettől 30 cm távolságból végzett szórás szöge A szórási szöget kizárólag egyetlen szám jelzi: Az 5 ebben az esetben 50 -nak felel meg. A szórási kép szélességének kiszámolásához szorozza meg a szórási szöget 5-el: 5 x 5 = széles szórási kép WIDE RAC Minél szélesebb a szórási kép, a felület annál gyorsabban kerül lefestésre. A széles szórás nagyban javítja a hatékonyságot. Viszont a széles szórást nehéz szabályozni és a széles fúvókák nem érhetők el minden méretben. Az fúvókák speciális fajtája, a WAxxxx fúvókák különlegesen széles szórási képet eredményeznek és ezzel időt takaríthat meg. 1 perc A FÚVÓKA LYUKMÉRETE (HÜVELYK) 30 másodperc standard fúvókával 3 réteg a WA használatával 6 átfújás határozza meg a fúvókán átáramló festék mennyiségét. Ezt az utolsó két számjegy jelöli: Ebben az esetben a 17 0,017 hüvelyk, azaz 0,43 mm lyukméretnek felel meg. A tényleges szállított mennyiség függ a szórási nyomástól és a használt festéktől; a magas nyomás nagy szállítási mennyiséget eredményez; a nehezebb festékek esetén kisebb a szállítási mennyiség. MINDEN SZÓRÓBERENDEZÉSNEK VAN MAXIMÁLIS TELJESÍTMÉNYE. Fontos, hogy ne használjon nagyobb fúvókát annál, amit a gép teljesítménye megenged. Például: ha 4,4 liter/perc szállítási teljesítményre van szüksége, akkor a javasolt legkisebb szóróberendezés az Ultra Max II Hüvelyk mm liter/perc VÁLASZTÉK TÍPUS ST MAX ST MAX II 595 ULTRA MAX II MARK V X 0,007 0,18 0,2 festékkel glettel festékkel glettel 0,009 0,23 0,3 0,011 0,28 0,5 0,013 0,015 0,3302 0,38 0,7 0,9 0,017 0,43 1,2 0,019 0,48 1,5 0,021 0,53 1,8 GMAX HD 7900 EH GH GH 833 GH ROOFING 1015 Finom Fedőréteg alkalmazások Professzionális Airless alkalmazások Nehezebb anyagok szórása 0,023 0,58 2,2 0,025 0,64 2,5 0,027 0,69 3,0 0,029 0,74 3,4 0,031 0,79 3,9 0,033 0,84 4,4 0,035 0,89 5 0,037 0,94 5,6 0,039 0,99 6,2 0,041 1,04 6,8 0,043 1,09 7,5 0,045 1,14 8,2 0,047 1,19 9

A széles szórás nagyban javítja a hatékonyságot. Viszont a széles szórást nehéz szabályozni és a széles fúvókák nem érhetők el minden méretben.

4 A FESTÉK és a FELÜLET MINŐSÉGE határozzák meg a használandó fúvóka fajtáját. A lenti táblázat tartalmazza a különböző alkalmazásokhoz és anyagokhoz javasolt fúvókák. FEDŐFESTÉKHEZ HASZNÁLT FÚVÓKÁK Tipikus felhasználások Anyagok Javasolt fúvókaméretek Megfelelő fúvókatartók FFAxxx Sima ezüst Sima fekete Fém - és fafületek bevonására Pácok Tinta Festékek Lakkok Olajok Zománcok Uretánok Automata fedőfényezés Lapos szórófej Lapos szórófej PROFESSZIONÁLIS AIRLESS FÚVÓKÁK PAAxxx Sima 269xxx Sima ezüst Lakóparkok, kereskedelmi vagy ipari létesítmények. Beltérbe és kültérbe egyaránt. Latexfestékek Akrilfestékek Diszperziós festékek Emulziók Kitöltő anyagok Szilikonanyagok Lapos fúvóka Lapos fúvóka FÚVÓKÁK SŰRŰBB ANYAGOK HDAxxx WAxxxx Sima ezüst Nagy hatékonyság, nagy felületek. Lakóparkok, kereskedelmi vagy ipari létesítmények. Beltéri és kültéri festékhez egyaránt valamint szórható glettek felhordására. Kitöltőanyagok Tűzgátló anyagok Glettek Elasztomerek Masztixok Epoxik Rostos anyagok Aszfalt Szilikát/ásványi anyagok Kontaktcement Lapos fúvóka AIRLESS FÚVÓKÁK RAC 5 LineLazer LL5xxx Parkolók, közutak, raktárpadlók, gyalogátkelők és sportpályák. Útjelző festékek RAC Ideális a túlszórás elkerülésére. Éles szórási kép. Egyenletes festékfelhordás. Csúcsmnőségű kültéri festékek A RENDELKEZÉSRE ÁLLÓ FÚVÓKÁK MÉRETÉVEL KAPCSOLATBAN KÉRDEZZE MEG GRACO VISZONTELADÓJÁT Tinta Festékek FFA-XXX Lakkok Zománcok Uretánok Akrilok Emulziók Latex PAA-XXX Tömítőanyagok Tűzgátló anyagok Struktúranyagok és magas viszkozitású anyagok szórásához HDA-XXX ÚJ 1. számjegy x 5 = szórási kép szélessége* KOPOTT ideje cserélni! cm 10 cm 15 cm 20 cm 30 cm 35 cm 40 cm 3 cm 7 cm 10 cm 15 cm 20 cm 30 cm 35 cm WA-XXXX cm 55 cm *30 cm szórási távolságnál

Olajok Zománcok Uretánok Automata fedőfényezés 008-010 010-012 008-014 246215 Lapos szórófej Lapos szórófej 220247 PROFESSZIONÁLIS AIRLESS FÚVÓKÁK PAAxxx Sima 269xxx Sima ezüst Lakóparkok,

5 A MEGFELELŐ FÚVÓKÁHOZ VALÓ BEÁLLÍTÁS HIBAJELENSÉG Túl sok festék? MEGOLDÁS 1) Csökkentse a fúvóka lyukméretét " = 1.17 liter/perc ) Növelje a szórási szöget cm Kevés festék? " = 1.17 liter/perc ) Növelje a fúvóka lyukméretét (hüvelyk) ) Csökkentse a szórási 30 szöget cm Ez alapján az általános információ alapján már ki tudja választani az Ön alkalmazásához megfelelő fúvókát. Néhány fúvóka gyakorlatban történő kipróbálása olyan tapasztalatot jelent, amely segít a megfelelő fúvóka kiválasztásában. Kérdezze meg Graco viszonteladóját vagy kereskedelmi képviselőjét a helyes fúvókaválasztással kapcsolatban. A FÚVÓKÁK KOPNAK ÉS CSERÉRE SZORULNAK A FÚVÓKÁK KOPÁSÁNAK KÉT FŐ OKA: A szórópisztoly üzemi nyomása. Koptató hatású anyag A fúvóka kopásának és ennek a hatékonyságra gyakorolt hatásának megértéséhez gondoljon a fúvókák és a fúrófejek közötti hasonlatra. Próbált már betonba fúrni kopott fúrófejjel? Ha igen, akkor tudja, hogy sokkal hosszabb ideig tart, sokkal több erő kell hozzá és a végeredmény minősége sem lesz megfelelő. Ugyanez történik ha kopott fúvókát használ. MI TÖRTÉNIK, AMIKOR EGY FÚVÓKA ELKOPIK? SZÓRÁSI SZÉLESSÉG ÚJ ELHASZNÁLÓDOTT FÚVÓKA 30 cm 28 cm 23 cm 14 cm 1,25 liter/perc KOPOTT A szórási kép csökken = több réteg szükséges = több munka A fúvóka nyilásának mérete megnövekszik = több festék távozik = nagyobb anyagköltség ÖSSZESEN: A MUNKA KÉTSZERESE! 30%-al több festék ugyanarra a felületre! Vegye figyelembe, hogy új fúvóka vásárlásával megnövelheti szóróberendezése élettartamát is. Kopott fúvóka használata nagyobb költséggel (munka + anyag) jár, mint az új fúvóka ára.

17 liter/perc 50 519 319 1) Növelje a fúvóka lyukméretét (hüvelyk) 17 19 2) Csökkentse a szórási 30 szöget 5 3 15 cm Ez alapján az általános információ alapján már ki tudja választani az Ön

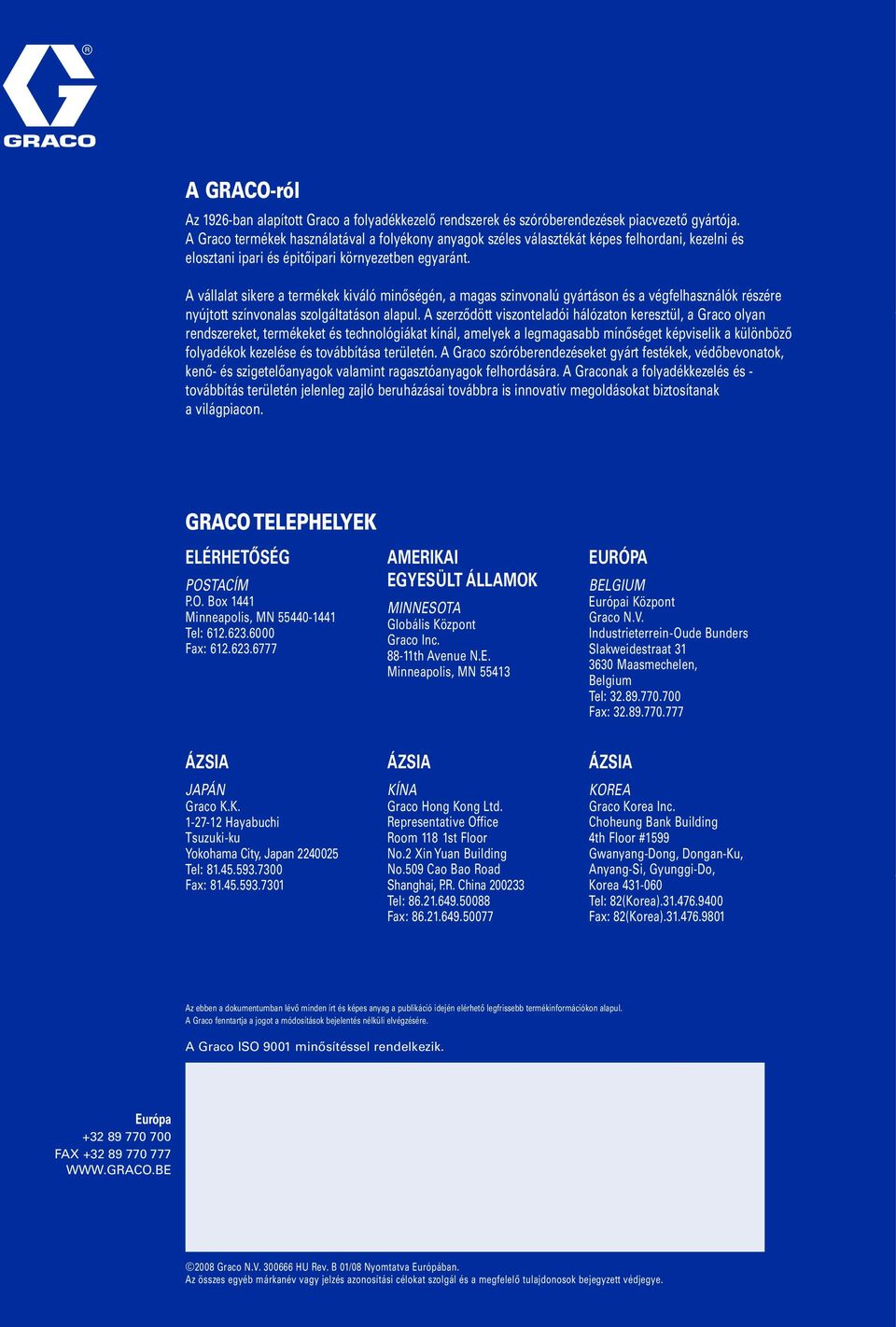

6 A GRACO-ról Az 1926-ban alapított Graco a folyadékkezelő rendszerek és szóróberendezések piacvezető gyártója. A Graco termékek használatával a folyékony anyagok széles választékát képes felhordani, kezelni és elosztani ipari és épitőipari környezetben egyaránt. A vállalat sikere a termékek kiváló minőségén, a magas szinvonalú gyártáson és a végfelhasználók részére nyújtott színvonalas szolgáltatáson alapul. A szerződött viszonteladói hálózaton keresztül, a Graco olyan rendszereket, termékeket és technológiákat kínál, amelyek a legmagasabb mínőséget képviselik a különböző folyadékok kezelése és továbbítása területén. A Graco szóróberendezéseket gyárt festékek, védőbevonatok, kenő- és szigetelőanyagok valamint ragasztóanyagok felhordására. A Graconak a folyadékkezelés és - továbbítás területén jelenleg zajló beruházásai továbbra is innovatív megoldásokat biztosítanak a világpiacon. GRACO TELEPHELYEK ELÉRHETŐSÉG POSTACÍM P.O. Box 1441 Minneapolis, MN Tel: Fax: AMERIKAI EGYESÜLT ÁLLAMOK MINNESOTA Globális Központ Graco Inc th Avenue N.E. Minneapolis, MN EURÓPA BELGIUM Európai Központ Graco N.V. Industrieterrein-Oude Bunders Slakweidestraat Maasmechelen, Belgium Tel: Fax: ÁZSIA JAPÁN Graco K.K Hayabuchi Tsuzuki-ku Yokohama City, Japan Tel: Fax: ÁZSIA KÍNA Graco Hong Kong Ltd. Representative Office Room 118 1st Floor No.2 Xin Yuan Building No.509 Cao Bao Road Shanghai, P.R. China Tel: Fax: ÁZSIA KOREA Graco Korea Inc. Choheung Bank Building 4th Floor #1599 Gwanyang-Dong, Dongan-Ku, Anyang-Si, Gyunggi-Do, Korea Tel: 82(Korea) Fax: 82(Korea) Az ebben a dokumentumban lévő minden írt és képes anyag a publikáció idején elérhető legfrissebb termékinformációkon alapul. A Graco fenntartja a jogot a módosítások bejelentés nélküli elvégzésére. A Graco ISO 9001 minősítéssel rendelkezik. Európa FAX Graco N.V HU Rev. B 01/08 Nyomtatva Európában. Az összes egyéb márkanév vagy jelzés azonosítási célokat szolgál és a megfelelő tulajdonosok bejegyzett védjegye.

A vállalat sikere a termékek kiváló minőségén, a magas szinvonalú gyártáson és a végfelhasználók részére nyújtott színvonalas szolgáltatáson alapul.
