1 ll. A TERVEZÉS FÁZISAI 1. ARCHline.XP 2005

2

3 8. Kalibráció és vektorizálás Kalibráció és vektorizálás 8.1. Bevezetés A tervezéskor szükség lehet háttérképekre. A háttérképként használhatunk helyszínrajzot, kézzel készített alaprajzot, szintvonalas térképet, stb. Ezek a képek vagy digitális formában adottak vagy szkennelés után áll rendelkezésünkre a képfájl. A képfájlt a rajzterületre betöltve háttérképként használhatjuk. Háttérkép Az így kapott háttérkép pontokat (pixeleket) tartalmaz. A pixelek száma határozza meg a kép felbontását és összefüggésben áll a kép minőségével, de nem hordoz semmi egyéb információt. Ennek következtében a háttérkép kevésbé nevezhető hasznosnak a tervezés, a rajz szempontjából. A háttérbe betöltött kép minden tekintetben növeli a munka esztétikai értékét, de mindaddig nem hordoz jelentőséget, amíg a háttér mérete nincs összefüggésben a rajzterület neki megfelelő méreteivel. Ezért a hátteret méretezhetővé kell alakítani. A háttérképet a Fájl menü Kép megnyitás, beállítások utasítás segítségével töltse be a rajzterületre. A leírást lásd a Kép megnyitása, beállítások fejezetben. Kalibráció A kalibrálás egy olyan speciális eljárás, mely lehetővé teszi, hogy a háttérbe betöltött kép méreteiben pontosan igazodjon a vektoriális rajzhoz; azon valódi távolságokat, területeket, szögeket lehessen meghatározni. Amikor a háttérbe betöltött kép megfeleltethető a tervdokumentációval (pl. egy helyszínrajz), a lineáris kalibráció segítségével kapjuk meg a rajz megfelelő méretezését. A lineáris kalibrálás teszi lehetővé, hogy meghatározzunk egy léptéket, melynek során a kép pixelei és az ARCHline.XP 2005 rajzterülete ARCHline.XP 2005

4 Kalibráció és vektorizálás (annak koordinátái) egymásnak megfeleltethetővé válnak. Amikor a kalibrálás során meghatározott lépték a valós értékeket hordozza, a háttéren is valós méretaránnyal (1:1) dolgozhat. Ez azt jelenti, hogy valamennyi vektoriális műveletet, szerkesztést és lekérdezést, a felhasználó nézőpontjából valós méretarányban hajt végre a program, de a méretezést a háttérhez köti. A kalibrálás a Fotó menüben található: A kalibrálás többféle módon történhet, attól függően, hogy milyen információ áll a rendelkezésünkre. 2-2 pont egymásnak való megfeleltetésével Távolságokkal Koordinátákkal az első estben a Háttérkalibrálás -Gyors utasítást használja, a 2. és 3. esetben a Háttérkalibrálást. Az Új opcióval kezdje el a műveletet, A Folytatás opciót a pontosításhoz használja. Vektorizálás A kalibrálással mérethelyessé tett kép továbbra is pixeleket tartalmaz. Ez azt jelenti, hogy a tervezés folyamán a program nem ismeri fel a kép tartalmát, pl. a kézzel készített alaprajz vonalait. Ezért van szükség a vektorizálásra. Az ARCHline.XP 2005 lehetőséget ad beolvasott képfájlok - helyszínrajz, szintvonalas térkép, kézzel készített alaprajz - vektorizálására. Ez azt jelenti, hogy a szkennelt képeken a program felismeri a kontúrokat, átrajzolja azokat, így eredményként egy vonalas rajzot kapunk. Nem csak vonalak, hanem nyitott és zárt vonalláncok felismerésére is lehetőség van a parancs alkalmazásakor. Ezzel a módszerrel elkerülhető a szkennelt helyszínrajzok, terepmodellek hosszas átrajzolása, jelentősen csökkenthető a tervezési idő. A vektorizálás után a képfájl kikapcsolható, a már vonalas rajz tovább szerkeszthető. Az utasítás a Fotó menü Élkeresés Fekete-fehér képek vektorizálása menüpontból érhető el. Felhasználói kézikönyv

5 8. Kalibráció és vektorizálás Háttérkalibrálás - Gyors parancs A Fotó menü Háttérkalibrálás - Gyors parancs arra az esetre ad megoldást, amikor a helyszínrajzon és az alaprajzon van két két egymásnak megfelelő pont. Ekkor az utasítás az először kijelölt két eredeti pontot hozzárendeli a második két ponthoz. A rototranszláció megadásával a helyszínrajzot a tervrajznak megfelelő méretre képezi, miközben azt a megfelelő irányba is forgatja. Így egy lépésben történik meg a kalibrálás és az illesztés. Pl. a helyszínrajzon levő egyik épület elkészült a tervrajzon is. Ekkor az épület egyik falának két végpontja lehet a két-két referenciapont a helyszínrajzon és az alaprajzon. Adja meg a forgatás-eltolás transzformáció első pontját: 1. pont. Adja meg a forgatás-eltolás transzformáció végpontját: 2. pont. ARCHline.XP 2005

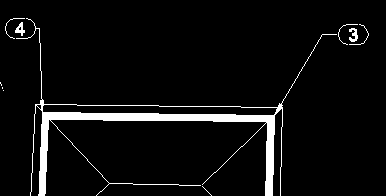

6 Kalibráció és vektorizálás Adja meg a kezdőpont új helyét: 3. pont. Adja meg a végpont új helyét: 4. pont. A program a helyszínrajzot a tervhez illeszti: Felhasználói kézikönyv

7 8. Kalibráció és vektorizálás Háttérkép kalibrálás - Új Amennyiben a rajzterületre betöltött háttérképen távolságokat vagy koordinátákat ismer, a Fotó menü - Háttérkép kalibrálás Új utasítással kezdje el a kép mérethelyessé alakítását. Két módszerrel, illetve ezek kombinációjával kalibrálhatja a képfájlt: távolsággal illetve koordinátákkal. Kalibrálhat koordinátákkal, ha pl. a helyszínrajzon koordináta pontok vannak feltüntetve. Ha ilyenek nem állnak rendelkezésre, akkor távolságokat adjon meg a kalibrálásnál. Pl. a helyszínrajzon ismeri az őrkeresztek helyét, itt koordinátákat adjon meg. A továbbiakban fel akarja használni két épület sarkai közti távolságot, vagy az út szélességét, ekkor a távolságot adja meg a kalibráláshoz. ARCHline.XP 2005

8 Kalibráció és vektorizálás Kézzel készített tervrajz esetén ismert a falak hossza, tehát ebben az esetben szintén távolságot kell megadni. Távolsággal Adja meg az első pontot a kalibráláshoz. Adja meg a második pontot. Adja meg a távolságot a két pont között. Adjon meg további pontpárokat. Enter Befejezi a távolságok megadását. Koordinátákkal Adja meg a kalibrálás első pontját. Válassza az XCOORD kulcsszót a Parancssorból, ezzel jelezve, hogy a pontokat valódi koordinátáikkal kívánja megadni, majd a megjelenő ablakban írja be a koordináta értékeket. Válassza ki a második pontot és adja meg a második pont koordinátáit. Adjon meg további pontpárokat, és jelölje azok valódi távolságát is. Enter Befejezi a pontok megadását. Opciók: ELŐZŐ UTOLSÓ Választhatja az ELŐZŐ kulcsszót, ha az előző pontpár első elemét szeretné a következő pontpár első pontjaként megadni. Választhatja az UTOLSÓ kulcsszót, ha az előző pontpár második elemét szeretné a következő pontpár első pontjaként megadni. Mindkét estben a program megkérdezi, hogy valóban le akarja-e zárni a kalibrálást. Igen válasz eseté megjelenik a Kalibrálás párbeszédablak, amely jelzi az átlagos négyzetes hibát az összes és a használt távolságok esetében. A hiba megegyezik a várt és a beírt érték közötti különbséggel, és minden megadott távolság mellett megjelenik. Legfeljebb 100 távolságot kalibrálhat a háttérképen, amelyek közül néhányat kizárhat a párbeszédablak segítségével. Célszerű azokat az értékeket kizárni a kalibrálásból, amelyeknél a legnagyobb a hiba. Így az átlagos négyzetes hiba csökkenthető. Minél több távolságot ad meg, annál pontosabb lesz a kalibráció. Felhasználói kézikönyv

9 8. Kalibráció és vektorizálás 379 Pl. kapcsolja ki a 3. értéket, ahol a hiba a legnagyobb: 6 század Ekkor az átlagos négyzetes hiba 35 ezredről 1 ezredre csökkent Háttérkép kalibrálás - Folytatás A parancs akkor használható, ha a kalibrálás folyamatát a korábbiakban már elkezdte, de még több pontot szeretne megadni, hogy ezzel pontosítsa a kalibrálás értékét. Nyissa meg a kalibrált háttérképet tartalmazó projektet. Adja meg az új pontokat a kalibráláshoz. Ha befejezte a kalibrálás folyamatát, a párbeszédablak megmutatja a távolságokat és a hibaszázalékot a kép minden egyes kalibrált pontjára (az előzőekben megadott pontok is megjelennek a listában) Képek vektorizálása Mint említettük a képfájl pixeleket tartalmaz. A tervezés folyamán a program nem ismeri fel a kép tartalmát, ezért van szükség a vektorizálásra. A Fotó menü Élkeresés Fekete-fehér képek vektorizálása parancs lehetőséget ad a beolvasott képfájl vektoriális rajzzá alakításra. A képfájl lehet egy helyszínrajz, szintvonalas térkép vagy például kézzel készített alaprajz. Az algoritmus megkeresi a képfájlon a kontúrokat, és átrajzolja azokat. Az eredmény egy vonalas rajz lesz. Az algoritmus nem csak vonalakat, hanem nyitott és zárt vonalláncokat is felismer. ARCHline.XP 2005

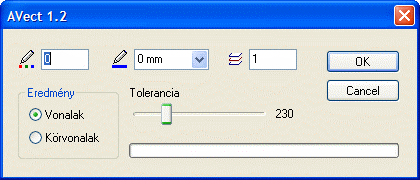

10 Kalibráció és vektorizálás A módszer 1 bites fekete-fehér képek esetén alkalmazható. Amennyiben Önnek színes kép áll a rendelkezésére: Először használja az ARCHline.XP 2005 képszerkesztőjét, és csökkentse a kép színmélységét 2 színre. Az így kapott képet olvassa be az ARCHline.XP 2005-be. Ha mérethelyessé kívánja tenni a képet, akkor kalibrálja azt. Alkalmazza a Fotó menü Élkeresés - Fekete-fehér fotó vektorizálás parancsot a képen lévő vonalak felismeréséhez. A megjelenő Vektorizálás párbeszédablakban beállítható: A létrejövő vonalak tulajdonságai: szín, vonalvastagság, fólia. A tolerancia nagysága, ez a vektorizálás pontosságát befolyásolja. A vektorizálás típusa: vonalas vagy körvonalas. A vonalas vektorizálás esetén pl. egy telek határvonalát egy vonalként ismeri fel. A körvonalas vektorizálás esetén a határoló vonal külső és belső oldalán is húz vonalat. A módszer nagyon jól használható a kalibrálás funkció kombinálásával. Például egy helyszínrajz esetén először kalibrálja azt. Kalibrálás után a helyszínrajz mérethelyessé vált. Ekkor alkalmazza rá a vektorizálást. Így mérethelyes vonalas rajzot kap. A képfájlt kikapcsolhatja, ha nincs rá szükség. A már vonalas helyszínrajzot a továbbiakban szerkesztheti. A helyszínrajz képfájlként a kalibrálás után: Felhasználói kézikönyv

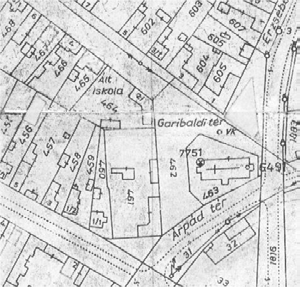

11 8. Kalibráció és vektorizálás 381 A helyszínrajz a vonalas vektorizálás után: ARCHline.XP 2005

12 Kalibráció és vektorizálás A vonalas ábrán az alsó teleknél levő szükségtelen szövegeket (ezek is vonalakká alakultak) kitöröltük. A helyszínrajz a körvonalas vektorizálás után: A vektorizálás funkciót ne tévessze össze a fotogrammetria élkeresés funkciójával! Az élkeresés fotókon működik és a képfájl pixelek szürkeségi szintjei közti különbséget figyeli. Felhasználói kézikönyv

13 9. Építészet Építészet 9.1. Felmérés Bevezetés Régi épületek rekonstrukciós terveinek elkészítését támogatja az ARCHline.XP 2005 felmérési funkciója. A munka elvégzése a hagyományos helyszíni felméréssel kezdődik. Mivel a falak által bezárt szög mérése nehezen oldható meg, ezért a tervező a felújítandó helyiség oldalainak és átlóinak hosszát méri fel. Ezeknek az adatoknak az ismeretében a program segítségével a tervező könnyedén megszerkeszti a helyiségek pontos geometriáját. Az ARCHline.XP 2005 ennél a funkciónál a helyiséget kezeli építészeti egységként, ezért a falak a helyiségek közti területből jönnek létre. A felmért épületek kezelése is ugyanolyan szabadságot nyújt a tervezőnek, mint bármely más építészeti elem alkalmazása. A felmérés másik alkalmazási lehetősége a régi, kézzel készült tervek feldolgozása. Amennyiben háttérképként rendelkezésre áll egy kézzel készült terv, melyben speciális falszerkezetek, falfülkék, változó vastagságú falak vannak, nem szükséges a meglévő épületben a helyszíni felmérés elvégzése. A terv kalibrálása (mérethelyessé alakítása) után lehetőség van a helyiségek egyenkénti átrajzolására a felmérés eszközével. Ebben az esetben már nem szükséges az átlóméretezés alkalmazása, a mérethelyes tervrajz felhasználása elegendő a szerkesztéshez. Minden helyiséget, majd a külső falat is egy újabb helyiségként kell meghatározni; a helyiségek közötti területből adódnak ki az épület falai Helyiség tulajdonságainak megadása A felmért helyiség falainak szerkezete eltér a valós falak szerkezetétől. A felmért falak esetében nincs lehetőség réteges falak kialakítására, fal referencia vonalának beállítására. A Helyiség tulajdonságai párbeszédablak jelentősen kevesebb tulajdonságot tartalmaz, mint a Fal tulajdonságok párbeszédablak. E mellett a felmért falak esetében nincs lehetőség speciális falszerkesztő eljárások alkalmazására, pl. elölnézeti és keresztmetszeti falprofilok kialakítására. Ez az oka annak, hogy a felmérés befejezése után javasoljuk a felmért falak átalakítását valós falakká. ARCHline.XP 2005

14 Felmérés A parancs kiválasztásával a helyiség általános tulajdonságait tudja beállítani, valamint a helyiség falaira vonatkozó tulajdonságokat. Megjelenik a következő párbeszédablak: Mint minden más elemnek az ARCHline.XP 2005-ben, a helyiség is rendelkezik általános tulajdonságokkal, így van szín, fólia, vonaltípus és vonalvastagság tulajdonsága. Lásd: a Általános tulajdonságok beállítása fejezetet. A helyiség további tulajdonságai: a helyiség magassága a helyiségnek az aktuális szinthez viszonyított szintmagassága a helyiség falainak anyaga Felhasználói kézikönyv

15 9. Építészet Helyiség készlet A helyiség készlet elemei a helyszíni felmérés készítése esetén használt módszert tartalmazza. A valós felmérésnél megszokott módszer sorrendjében követik egymást a parancsok: Először létrehozhat egy új helyiséget, amelynek elkészíti a vázlatát. A vázlat (skicc) elkészítése után az átlóméretezéssel pontosítható a helyiség szerkezete. A helyiségek felrajzolásának elve a háromszög-módszeren alapul. A háromszög három oldala egyértelműen meghatározza annak valós szögeit és mértani alakját. További változtatásokra ad módot a csomópontok szerkesztése. Az egyes helyiségek ajtók, illetve referenciapontok segítségével kapcsolhatók össze. Külső falat hozhatok létre köréjük, melyet tovább szerkeszthetők a felmérési értékek alapján. A felmérés befejeztével valós falakká alakíthatók a felmért falak. A 2D-s tervezés és a 3D-s modellezés a felmérés esetén is teljesen integrált. Rajzolás közben a program automatikusan létrehozza az épület 3D-s modelljét szintről szintre. Ne tévessze össze a Helyiség falait a valós Falakkal! A helyiség egy logikai egység, és a helyiség falai csak a helyiségben léteznek. A valós fal egy független elem, nincs kapcsolatban a helyiséggel Helyiség létrehozása / kiválasztása A párbeszédablak segítségével létrehozhat új helyiséget, illetve kiválaszthat egyet a már meglévők közül. Helyiség létrehozásakor kétféle módszer közül választhat: Helyiséget létrehozhat meglévő kontúr kiválasztásával, vagy a helyiség kontúrjának megszerkesztésével. Helyiség létrehozása meglévő kontúr kiválasztásával A párbeszédablakban kapcsolja be a Kontúrkiválasztás opciót. ARCHline.XP 2005

16 Felmérés Adja meg a helyiség nevét, majd zárja be a párbeszédablakot az OK gombbal, Válassza ki az előzőleg megrajzolt kontúr elemeit, hogy azt a program helyiséggé alakítsa. A ZÁRT opció kiválasztásakor a kattintás közelében levő zárt láncot választja ki a program és használja fel kontúrként. A helyiség falainak kiválasztását az Enter billentyű megnyomásával fejezheti be.! Ha az Ön által megadott kontúr nem zárt, vagy az elemei metszik egymást, a program hibaüzenetet küld, és nem hajtja végre a transzformációt. Helyiség megadása a kontúr megszerkesztésével A párbeszédablakban kapcsolja ki a Kontúrkiválasztás opciót. Adja meg a helyiség nevét, majd zárja be a párbeszédablakot az OK gombbal. Rajzolja meg az új helyiség falait meghatározó kontúrt. A kontúr tartalmazhat vonalakt és íveket. Lásd: a Kontúr megadása sokszöggel fejezetet. Enter hatására a program automatikusan bezárja a falak vonalláncát, azonban a falak nem metszhetik egymást. Felhasználói kézikönyv

17 9. Építészet 387 Helyiség név és terület elhelyezése: A kontúr megadása után a program automatikusan elhelyezi a helyiség nevét és területét a helyiség geometriai középpontjába. Ha nem kéri a név és terület elhelyezését, kattintson a Visszavonás ikonra a Szerkesztés eszköztárban. Természetesen a területméretezés asszociatív, tehát a helyiség kontúrjának változtatásakor változik a terület is. Ha nem felel meg a név, a Helyiség Helyi menü - Szerkesztés Átnevezés utasítással módosítható. Helyiség kiválasztása- aktiválása Ha egy meglévő helyiség feliratának (név, terület) tulajdonságait, helyzetét kívánja változtatni, akkor a helyiséget aktiválnia kell. A párbeszédablakban a helyiség nevét válassza ki a helyiségek listájából. Ilyenkor az Új helyiség mező üresen marad. Amikor bezárja a párbeszédablakot az OK gombbal, a kiválasztott helyiség aktívvá válik. A felirat tulajdonságai, elhelyezése ekkor változtatható. Ugyanehhez használhatja a Ctrl+T billentyűkombinációt is. A billentyűk lenyomása után válassza ki az új aktív helyiséget. Helyiség deaktiválása Amíg egy helyiség aktív, a többi helységet nem lehet elérni. Ha befejezte a helyiség feliratában a változtatást, vissza kell lépnie a többi helyiség szintjére: Használja a Ctrl+T billentyűkombinációt. Válassza a LEGFELSŐ kulcsszót a parancssorból. Opciók: LEGFELSŐ VISSZA Lezárja az aktív csoportot és a legfelső szintre lép vissza. Lezárja az aktív csoportot és egy szinttel feljebb lép. A helyiség deaktiválására használhatja az Eszközök menü Deaktiválás utasítást is Átlóméretezés A helyiség vázlatának megrajzolása után, az átlók méretezésére kerülhet sor a helyiség végleges formájának eléréséhez. ARCHline.XP 2005

18 Felmérés Az ARCHline.XP 2005 számos módszerrel áll rendelkezésére a helyiség megfelelő szögeinek meghatározására. Egy helyiségen belül több módszer is alkalmazható. Egy helyiség felrajzolásához meg kell határozni annak alapformáját, és biztosítani kell minimális számú átmérőjét, általában n-3 darab átmérőt, ahol n a helyiség oldalainak száma. Ha az átmérők száma nagyobb, mint n-3, a helyiség "túldefiniált" lesz. A parancs kiválasztása után a következő párbeszédablak jelenik meg: Válassza ki az adott helyzetnek legjobban megfelelő módszert. A módszerek a következők: Felhasználói kézikönyv

19 9. Építészet 389 Háromszögekkel Ha az oldalak és az átlók hosszát egymás után, folyamatosan akarja meghatározni, a helyiséget háromszögekre kell felbontania. Ez az egyszerű módszer lehetővé teszi a helyiség alakjának lépésről lépésre történő módosítását. Ennél a módszernél tehát egymás utáni háromszögekkel mér, és az egyes háromszögek két csúcsát már az előző lépésben rögzítenie kell. (A következő háromszög szabadsági foka csak egy lehet.) Ez alól az első háromszög a kivétel - ebben a ciklusban nem szükségesek az előre megadott csúcsok. Válassza ki a módosítandó helyiség kontúrját. Az első oldal vagy átló rögzítése: Válasszon ki egy falcsomópontot. Ez lesz a bázispont, amely megtartja a helyét, a következő pontot ettől fogja mérni. (1. pont) Opciók: PONTMOZGATÁS ENTER A következő kattintással kiválasztott falcsomópontot áthelyezheti a kívánt helyre. Itt a bázispont és az új csomópont által meghatározott falszakaszról van szó. Csak ezzel a módszerrel tudja megadni a második pont helyzetét! Az előző bázispont helyett másikat választhat. Válassza ki az átló átellenes pontját, ez lehet a bázisponthoz képest szomszédos falcsomópont is (2. pont). Ez a pont változtatja a helyét. A program megjeleníti az átlót a két csomópont között. A párbeszédablak az átló aktuális hosszát mutatja: Válassza ki az egyik opciót: Abszolút Relatív Az új hosszúság a teljes hosszt jelenti. Az új hosszúságérték az eredetihez viszonyított relatív érték. Írja be az átló új értékét. OK Ha módosította az aktuális hosszt, a másodikként kijelölt pont fog mozogni. Ezzel az első háromszög alapját rögzítettük (1-2). A program megjeleníti a helyiség új alakját. Az első háromszög rögzítése: ARCHline.XP 2005

20 Felmérés Válasszon ki egy definiálatlan pontot, hogy meghatározhassa a háromszög első csúcsát. Ez a csúcs fog mozogni (3. pont). Adja meg a háromszög második csúcspontját (a már definiált csúcsok közül, 1. pont). Megjelenik a párbeszédablak az átló aktuális hosszával. Adja meg az új hosszt. OK. Ezzel a háromszög első szárát adtuk meg (3-1). Adja meg a háromszög harmadik csúcspontját (a már definiált csúcsok közül 2. pont). Megjelenik a párbeszédablak az átló aktuális hosszával. Adja meg az új hosszt, ezzel a háromszög második szárát adtuk meg (3-2). Opció: SZÖG Hossz helyett szöggel is pontosíthatja a háromszög alakját: Válassza ki a háromszög harmadik csúcspontját. A program besraffozza a megadott háromszöget. Válassza ki a háromszög egyik csúcsát, és adja meg a hozzátartozó szög értékét. A program megjeleníti a helyiség új alakját. Válasszon ki újabb definiálatlan pontokat, hogy felépítse a további háromszögeket:: A példában a második háromszög alapja a 2-3 átló lesz. A következő definiálatlan pont (és egyben az utolsó is) a 4. pont lesz. A második háromszög első szára a 4-3 oldal, a második szára a 4-2 oldal lesz. Opciók: VISSZA ELŐRE Az algoritmus közben a VISSZA kulcsszóval visszavonhatja a korábbi módosításait. Az ELŐRE kulcsszóval léphet újra előre Enter Befejezi a helyiség módosítását. Ekkor újra megjelenik az Átlóméretezés párbeszédablak. Felhasználói kézikönyv

21 9. Építészet 391 Válasszon egy újabb módszert egy másik helyiség geometriájának módosításához, vagy Mégsem Kilép a parancsból. Középpont megadása PONT opció használata Ez a lehetőség olyan esetben használható, amikor a helyiség valamelyik falának felmérésére nincs lehetőség (pl. egy ott elhelyezkedő bútor miatt). Ekkor egy olyan referencia pontot kell kijelölni a valós helységben, ahonnan a helyiség minden sarka mérhető. A továbbiakban ettől a referenciaponttól mérjük a sarokpontok távolságát. Le kell mérni a többi (mérhető) oldal hosszát is. Szintén háromszögeket építünk egymásra, anélkül, hogy a kritikus oldalt megadnánk. Az algoritmus befejezésekor kiadódik ennek az oldalnak a hossza. A módszer a következőképpen változik: Válassza ki a módosítandó helyiség kontúrját. Kattintson a PONT kulcsszóra a parancssorban és adja meg azt a pontot, amit referencia pontnak tekint (1. pont). Válassza ki a helyiség egy sarokpontját (2. pont) és adja meg a referenciaponttól való távolságát. Ez lesz az első háromszög alapja (1-2). Válasszon ki egy szomszédos sarokpontot (még definiálatlan pontot, 3. pont) és az előző sarokpontot (2. pont), majd adja meg ezek távolságát. Ez az első háromszög első szára (2-3). Válassza ki a referencia pontot és adja meg az előző sarokponttól mért távolságát. Ez lesz az első háromszög második szára (3-1). A következő háromszögnek az első háromszög második szára (3-1) lesz az alapja. Folytassa a módszert tovább kijelölve a következő definiálatlan pontot (4. pont, majd 5. pont) és így felépítve a háromszögeket. Enter-rel zárja a pontok megadását, ha nincs több definiálatlan pont. ARCHline.XP 2005

22 Felmérés A példában az 1-5 oldal volt a kritikus oldal, aminek nem tudtuk lemérni a hosszát. Az módszer alkalmazása után a hossz kiadódott: 4.6m. Csomópontokkal A párbeszédablakban kapcsolja ki a Háromszögmódszert és kapcsolja be a Csomópontokkal opciót. Ennél a módszernél csak a kiválasztott csomópontok mozognak és a mozgatás referenciapontja az elsőként kiválasztott csomópont lesz. Itt a háromszögeket nem egymásra építve adjuk meg. Egyszerre több háromszög is lehet nyitott, de előbb-utóbb le kell zárni őket. Válassza ki a módosítandó helyiség kontúrját. Válasszon ki egy falcsomópontot. Ez lesz a bázispont, amely megtartja a helyét. A szomszédos oldalakat, illetve az innen induló átlókat innen mérjük (1. pont). Opciók: PONTMOZGATÁS ENTER A következő kattintással kiválasztott falcsomópontot áthelyezheti a kívánt helyre. Itt a bázispont és az új csomópont által meghatározott falszakaszról van szó. Csak ezzel a módszerrel tudja megadni a második pont helyzetét! Az előző bázispont helyett másikat választhat. Felhasználói kézikönyv

23 9. Építészet 393 Válassza ki az oldal/átló átellenes pontját (2. pont). Ez a pont változtatja a helyét. A program megjeleníti az oldalt/átlót a két csomópont között (1-2). A párbeszédablak az oldal/átló aktuális hosszát mutatja: Válassza ki az egyik opciót: Abszolút Relatív Az új hosszúság a teljes hosszt jelenti. Az új hosszúságérték az eredetihez viszonyított relatív érték. Írja be az átló új értékét. OK Ha módosította az aktuális hosszt, a másodikként kijelölt pont fog mozogni, A program megjeleníti a helyiség új alakját. Adja meg az első bázispontból mérhető összes oldalt, vagy átlót a hosszakkal együtt (3. pont és 4. pont). Enter Lezárja az első bázisponthoz tartozó hosszak megadását. Válasszon új bázispontot, ahonnan szintén oldalak és átlók hosszát méri. A példában a 4. pont az új bázispont. Innen mérjük a 4-2 és 4-3 oldalak hosszát. Egy újabb bázispont megadásával, 3. pont, megadhatjuk a 3-2 átló hosszát is. Ebben az esetben a helyiség túldefiniált lesz. Mérési pontatlanság esetén a program iterációs lejárást ajánl fel, amelyben eloszthatjuk a hibát. Lásd a fejezet végén A mérési pontatlanságok kiküszöbölése a csomópontokkal módszer esetén leírást. ARCHline.XP 2005

24 Felmérés A program megjeleníti a helyiség új alakját. Enter Befejezi a helyiség módosítását. Ekkor újra megjelenik az Átlóméretezés párbeszédablak. Válasszon egy újabb módszert egy másik helyiség geometriájának módosításához és OK, vagy Mégsem Kilép a parancsból. Középpont megadása PONT opció használata Ennél a módszernél is van lehetőség a PONT opció használatára, mint a Háromszögekkel módszernél. Ekkor egy olyan referencia pontot kell kijelölni a valós helységben, ahonnan a helyiség minden sarka mérhető. A továbbiakban ettől a referenciaponttól mérjük a sarokpontok távolságát. Le kell mérni a többi (mérhető) oldal hosszát is. Először megadjuk a referencia pontból a sarkokig mért távolságokat, utána az oldalak hosszát a kritikus oldal kivételével. Az algoritmus befejezésekor kiadódik ennek az oldalnak a hossza. A módszer a következőképpen változik: Válassza ki a módosítandó helyiség kontúrját. Kattintson a PONT kulcsszóra a parancssorban és adja meg azt a pontot, amit referencia pontnak tekint (0. pont). Válassza ki a helyiség egy sarokpontját (1. pont) és adja meg a referenciaponttól való távolságát (0-1). Sorban válassza ki sarokpontokat, és adja meg ezek távolságát a referencia ponttól (2.pont, 0-2, 3. pont, 0-3, 4. pont, 0-4). Enter-rel zárja le a referencia pontból mért távolságok megadását. Válasszon új bázispontot, hogy megadhassa az oldalak hosszát is: (1. pont) Adja meg a szomszédos csúcsokat és ezek távolságát a bázisponttól. A példában az 1-2 és 1-3 oldalak hosszát adja meg. Addig válasszon újabb bázispontot, amíg minden mérhető oldalt nem definiált: Új bázispont a 3. pont, és a 3-4 oldal hosszát adja meg. Enter-rel zárja a pontok megadását. Enter-rel zárja a bázispontok megadását. A példában a 2-4 oldal hossza kiadódik. Felhasználói kézikönyv

25 9. Építészet 395 Rögzített csomópontok és Rögzített struktúrák módszere A következő két módszert akkor ajánljuk, ha a helyiség egy részének megfelelő a mérete és a formája, ezen nem akar változtatni, vagy ha túl bonyolult a helyiség formája és túl sok csomópont van ahhoz, hogy egy lépésben használjuk az átlóméretezést. Ekkor a következő algoritmust használja: A Csomópontok módszerrel készítse el az átlóméretezést a helyiség adott részére. Az Átlóméretezés párbeszédablakból válassza a Rögzített csomópontok vagy a Rögzített struktúrák módszert, úgy hogy mellette kapcsolja be vagy a Háromszögekkel vagy a Csomópontokkal módszert. Rögzítse le a már pontos csomópontokat, vagy struktúrát. A Háromszögekkel vagy a Csomópontokkal módszer segítségével végezze el az átlóméretezést a helyiség nem rögzített csomópontjaira. Rögzített csomópontok Lerögzíthet a helyiség sarkai közül kiválasztott pontokat, melyek megtartják koordinátáikat. Rögzített csomópontok opció mellett kapcsolja be vagy a Háromszögekkel vagy a Csomópontokkal opciót is. Válassza ki a módosítandó helyiség kontúrját. ARCHline.XP 2005

26 Felmérés Válassza ki a rögzítendő csomópontokat. Enter Befejezi a csomópont kiválasztását. A kiválasztott módszerrel (Háromszögekkel vagy a Csomópontokkal) végezze el az átlóméretezést a helyiség nem rögzített csomópontjaira is. Rögzített struktúrák A helyiség kontúrvonalának kiválasztott részei válnak rögzítetté oly módon, hogy a rögzített struktúrák belső csomópontjai megtartják a relatív helyzetüket, de a struktúra maga elmozgatható. Rögzített struktúrák opció mellett kapcsolja be vagy a Háromszögekkel vagy a Csomópontokkal opciót is. Válassza ki a módosítandó helyiség kontúrját. Határozza meg a rögzítendő struktúrát: Válassza ki a fix rész egyik végpontját (1. pont). Jelölje ki a rögzítendő rész másik végpontját (2. pont). Adja meg a fix rész egy belső pontját (3. pont). Ismételje meg a parancsokat újabb struktúrák rögzítéséhez, vagy Enter Befejezi a rögzített struktúrák kiválasztását. A kiválasztott módszerrel (Háromszögekkel vagy a Csomópontokkal) végezze el az átlóméretezést a helyiség nem rögzített csomópontjaira is. Átlók és oldalak méretezése Felhasználói kézikönyv

27 9. Építészet 397 Csak a referenciapont marad rögzítve. A nem definiált hosszakat a rajzról veszi fel a program. A kijelölt oldalak méretezése a Csomópontokkal módszerrel történik A mérési pontatlanságok kiküszöbölése a csomópontokkal módszer esetén A helyszíni mérés esetén a valóságban gyakran adódnak pontatlanságok. A mérési pontatlanságok kiküszöbölésére egy iterációs módszert ajánl a program. Ennek a módszernek a lényege a helyiség felmérésének túldefiniálása. Egy helyiség pontos geometriájának megadásához legalább n- 3 átló meghatározására van szükség, ahol n a helyiség oldalainak számát jelöli. Amennyiben ennél több átlót mérünk fel, a helyiség túldefiniált lesz. A felmérés módszerének alkalmazásakor az átlók megadása után a program jelzi a mérési pontatlanságot. A párbeszédablakban javasolja az elfogadható értéket. Elfogadhatjuk ezt az ajánlott értéket, vagy lehetőség van a művelet folytatására egy következő átló esetében. Amennyiben tudjuk, hogy valamely fal, vagy átló hosszát biztosan pontosan mértük, abban az esetben nem szükséges a változtatás, viszont mi magunk adhatjuk meg, hogy valamely másik átló illetve fal esetében milyen mértékű változtatást engedélyezünk. Ezzel a közelítő módszerrel lehetőség van a pontatlanságok elosztására a háromszögek között. Mivel a felmérés esetén a mérési pontatlanságok tolerancia értéke 1 cm, így 1 cm-en belüli pontossággal megszerkeszthetjük a helyiségek geometriáját. Amennyiben az 1 cm-es tolerancia nem elegendő, ennél nagyobb a mérési pontatlanság, érdemes újra felmérni a kívánt helyiséget. Ha ezt nem tesszük meg, lehetőség ARCHline.XP 2005

28 Felmérés van a tolerancia értékének növelésére, így a kevésbé pontos mérési értéket is elfogadhatjuk Sarokpont elmozgatása, beillesztése és törlése Az ikon segítségével elmozgathatja, beillesztheti, ill. törölheti a helyiség egy kiválasztott csomópontját. Sarokpont elmozgatása Az aktív helyiségben bármely sarokpont pozícióját megváltoztathatja. Sarokpont beillesztése A helyiség kiválasztott oldalába új sarokpontokat illeszthet be. Opció: ZÁRTKONTÚR A helyiség új részeként egy vonalláncot adhat meg. Ez egy igen gyors módja több új falcsomópont beillesztésének. A kulcsszó kiválasztása helyett használhatja a TAB billentyűt is. Sarokpont törlése Az aktív helyiségből kitörölhet sarokpontokat a PONTTÖRLÉS kulcsszó kiválasztásával Egyenes fal - Íves fal A parancs segítségével a következő átalakítások végezhetők el: Íves fal Egyenes fal Válasszon ki egy íves falat, hogy egyenes fallá alakítsa. Egyenes fal Íves fal Válasszon ki egy egyenes falat a módosításhoz. Adjon meg egy pontot. Az íves fal ezen a ponton megy keresztül, vagy válasszon a Parancssor opciói közül. Enter Befejezi a parancsot. Opciók: ÁTMÉRŐ SUGÁR KERÜLET ÍV Az átmérő értéke A sugár értéke A kerület értéke (az ív hossza) Az ív húrmagasságának értéke Felhasználói kézikönyv

29 9. Építészet Ajtó elhelyezése Ez a parancs lehetővé teszi nyílászárók elhelyezését a fal végpontjától megadott távolságra. Mielőtt ezt a parancsot használná, meg kell adnia egy nyílászáró típusát és beállítani annak tulajdonságait. Válassza ki a helyiség egy falát, amelyen ajtót kíván elhelyezni. Adja meg az ajtó referenciapontjának távolságát a legközelebbi csomóponthoz képest. OK. Kattintson az ajtóra, hogy beállítsa annak nyílásirányát, Enter befejezi a nyílásirány változtatását. Enter befejezi a parancsot Helyiségek egyesítése ajtóval Ha a két helyiség közötti fal állandó vastagságú, az őket összekapcsoló ajtó kiválasztásával (melyet előzetesen mindkét helyiségben elhelyezett a valóságnak megfelelően) és a fal vastagságának megadásával egyesítheti a két helyiséget. A program az ajtónak megfelelően összeilleszti a két helyiséget. Lehetőség van a helyiségek közötti falak utólagos módosítására. Csomópontok elmozgatásával, beszúrásával utólag is létrehozhat változó vastagságú falakat. A két helyiséget összekötő ajtó jellemzői nem változnak, mindössze arra van szükség, hogy újra összekösse őket a fal szerkezetének módosítása után. Ehhez használja a helyiség helyi menüjének Ajtó/ablak csatlakoztatása parancsát, vagy a Módosítás menü - Felmérés - Kötés - Egy ajtó/ablak bekötése parancsot. Válasszon ki egy ajtót, amely a két helyiséget összeköti (1. ajtó). Válassza ki az ehhez tartozó másik ajtót a másik helyiségben (2. ajtó). Adja meg a falvastagságot. Enter Befejezi a parancsot. ARCHline.XP 2005

30 Felmérés Ha a helyiségek között változó vastagságú fal van, akkor használja az Egyesítés - Referenciapontokkal utasítást Egyesítés - Referenciapontokkal Helyiségek összeillesztésének ezt a módját akkor használja, ha a helyiségek közötti fal változó vastagságú. Ehhez a módszerhez mindegyik helyiségben két referenciapont szükséges, valamint ezek egymástól való távolságának ismerete. A referenciapontokat a Referenciapont meghatározása ikonnal helyezheti el a helyiségben. Természetesen szükséges a két helyiség között egy közös ajtó, ezen az ajtón át mérhető le a referenciapontok egymás közötti távolsága. Válasszon ki egy referenciapontot az el nem mozduló helyiségben (P1). Válasszon ki egy referenciapontot az elmozduló helyiségben (P3). Adja meg e két pont távolságát (L1). Válasszon ki egy újabb referenciapontot az elmozduló helyiségben (P4). Adja meg a távolságot az első és a harmadik pont között (L2). Válasszon ki egy újabb referenciapontot az el nem mozduló helyiségben (P2). Válasszon ki egy referenciapontot az elmozduló helyiségben (P4). Adja meg a távolságot a negyedik és a harmadik pont között (L3). Felhasználói kézikönyv

31 9. Építészet 401 A program összeilleszti a két helyiséget. Ha az eredményt nem találja megfelelőnek, aktiválja újra ezt a parancsot, és ekkor újra megadhatja a helyiségek összeillesztését Külső fal létrehozása A falvastagság felhasználásával a program a helyiségek körül külső kontúrt rajzol, a falakkal párhuzamosan. Az eredményt speciális új helyiségként kezeli külső falak néven. Ha a különböző helyiségek közötti fal vastagsága nagyobb, mint a külső kontúr távolságának kétszerese, az eredmény két vagy több különálló kontúr lesz a helyiségek körül. A maga az épület ekkor jön létre, ennek az épületnek létezik a 3D-s modellje is. Határozza meg a fal vastagságát. Válassza ki a helyiségeket, amelyek köré a külső falat létre szeretné hozni, vagy Enter Valamennyi helyiséget kiválasztja. ARCHline.XP 2005

32 Felmérés Helyiség kettéosztása A parancs az aktív helyiséget két új helyiségre bontja egy megadott vastagságú fallal. Megadhatja az új helyiségek nevét is. Adja meg a falvastagságot. Válasszon ki egy helyiséget. Adja meg a válaszfal első pontját. Adja meg a fal második pontját. Gépelje be az új helyiség nevét. Enter. Adja meg a szöveg irányát, vagy nyomja le az Enter-t és helyezze el a szöveget a rajzon. Választhat a Parancssor kulcsszavaiból is. Opciók: MINT Válassza ki egy létező tárgy irányát. MENÜ Válasszon a Szögmeghatározás popmenü opciói közül a szöveg irányának meghatározásához. Enter Enter kihagyja az elhelyezést. befejezi a parancsot. Felhasználói kézikönyv

33 9. Építészet Referenciapont meghatározása Egy helyiség felrajzolása során szükség lehet néhány pont rögzítésére, amelyek általános referenciapontokként szolgálhatnak. Ezeket a helyiségek egyesítésekor, vagy egyenes fal ívessé alakításakor használhatja fel. A referenciapontok speciális mérésekkel helyezhetők el. A meglévő épületben letett referenciapont esetén mérje fel a referenciapont távolságát egy fal két sarokpontjához viszonyítva. Ezek az értékek, illetve a falak sarokpontjainak egymástól mért távolsága egy háromszöget határoznak meg, mely értékek alapján pontosan kiszerkeszthető a referenciapont a tervrajzon. Válassza ki a helyiséget, amelyben referenciapontot kíván kijelölni. Válasszon ki egy falcsomópontot a helyiségben (1. pont). Válasszon ki egy újabb falcsomópontot (2. pont). A referenciapontot egy háromszög harmadik csúcsaként adhatja meg, ahol a háromszög alapja az imént megadott két pont közötti szakasz (1-2). Határozza meg a háromszög első oldalának hosszát (2,0 m) ARCHline.XP 2005

34 Felmérés Határozza meg a háromszög második oldalának hosszát (3,0 m) Fallá transzformálás A program a rajz valamennyi felmért helyiségét önálló falakká alakítja át, miután megkérdezi, hogy valóban szeretné-e végrehajtani a transzformációt. Ez az utasítás nagyon fontos olyan esetekben, amikor a felmérés elvégzése után még folytatni szeretné a tervezést, pl. egy új épületrészt csatol a felmért épülethez. Míg a felmért épület falai csak néhány alaptulajdonsággal rendelkeznek, addig az önálló falak esetében minden falszerkesztő eljárás alkalmazható. (Réteges falszerkezetek kialakítására van lehetőség, falprofilok adhatók meg hossz- és keresztmetszetben, egyedi nyílászárók helyezhetők el, káva és béllet készíthető, stb.) A felmért épület valódi fallá transzformált falainak beállíthatja az állapotát a Fal tulajdonságok párbeszédablakban: Létező fal Lebontandó fal Ez a kapcsoló lehetővé teszi, hogy a meglévő épület felújítása, kibővítése esetén a tervrajzon eltérő színnel jól megkülönböztesse a meglévő ill. lebontandó falakat az új falaktól. A bontandó állapotban levő falak nem jelennek meg 3D-ben Módosítás / Helyi menü Helyiség További szerkesztő, módosító és más, a felméréssel kapcsolatos parancsokat aktiválhat a Módosítás menü Helyiség almenüből. Felhasználói kézikönyv

35 9. Építészet 405 Helyi menüből: Ugyanezeket a parancsokat elérheti úgy is, ha egy helyiségre az egér jobb gombjával kattint. A megjelenő Helyi menüből válassza ki a megfelelő opciót. A következőkben azon parancsok leírását olvashatja, melyeket a Helyiség készlet ikonjai nem tartalmaznak. ARCHline.XP 2005

36 Felmérés A Helyiség Helyi ikon menüből: Szerkesztés - Körív beszúrása Az aktuális sugár felhasználásával lekerekíti a kiválasztott helyiségsarkot. Válassza ki a lekerekítendő helyiségcsomópontot, vagy előbb válasszon a következő opciók közül: Opciók: SUGÁR ÁTMÉRŐ Megváltoztatja az aktuális sugár értékét. Megváltoztatja az aktuális átmérő értékét. Adja meg az új értékeket, majd válassza ki a lekerekítendő helyiségsarkot. Enter befejezi a parancsot Szerkesztés - Hosszmódosítás I A felmért értékeknek megfelelően sok esetben szükséges a falak hosszának módosítása. Erre a célra több módszert ajánl a program, melyek segítségével pontosan meghatározható pl. a külső falak hossza egy esetleges külső mérés esetén. A Hosszmódosítás első típusa a háromszög-módszer alapján változtatja meg a kiválasztott fal hosszát. Ebben az esetben a szomszédos fal megtartja a hosszát, annak csak iránya változik meg. Kattintson a módosítandó oldalra. A párbeszédablakban megjelenik a fal eredeti hossza. Adja meg az új hosszat abszolút, vagy relatív értékben. Felhasználói kézikönyv

37 9. Építészet 407 Enter befejezi a parancsot Szerkesztés - Hosszmódosítás II A parancs a kiválasztott fal hosszát irányának megtartásával változtatja meg. A szomszédos fal követi a mozgó csomópontot, és annak a hossza is, iránya is megváltozik. Válassza ki azt az oldalt, melynek hosszát változtatni kívánja. A rákattintás helyéhez legközelebbi falcsomópont mozdul el, a másik csomópont a helyén marad. A párbeszédablakban megjelenik a fal eredeti hossza. Adja meg az új hosszat abszolút, vagy relatív értékben. Enter befejezi a parancsot Szerkesztés - Egyesítés A két helyiség közös oldalának kiválasztásával a parancs egyesíti a két helyiséget. A közös fal hosszának mindkét oldalon meg kell egyeznie. A parancs a két helyiségből egyet hoz létre. A helyiségek neve, területi értéke, az esetleges ajtók és ablakok követik a transzformációt. A parancs az első helyiség nevét tartja meg az egyesített helyiség neveként. Válassza ki a másikkal egyesítendő helyiség oldalát. Válassza ki a második helyiség kívánt oldalát. A parancs eredményeként a kiválasztott falak egyesülnek Szerkesztés - Átnevezés A parancs átnevezi a kiválasztott helyiséget. A párbeszédablakban válassza ki a helyiség nevét a listából. Gépelje be az új nevet a név mezőbe. OK. ARCHline.XP 2005

38 Felmérés Szerkesztés - Helyiségnév elhelyezése A parancs elhelyezi egy helyiség nevét. Válasszon ki egy helyiséget, melynek nevét el szeretné helyezni, vagy válassza ki a TERÜLET kulcsszót a Parancssorból, ha a helyiség nevét annak területével együtt szeretné elhelyezni. Adja meg a szöveg irányát, vagy nyomja le az Enter-t és helyezze el a szöveget a rajzon. Választhat a Parancssor kulcsszavaiból is. Opciók: MINT MENÜ Enter Enter Válassza ki egy létező elem irányát. Válasszon a Szögmeghatározás Popmenü opciói közül a szöveg irányának meghatározásához. kihagyja az elhelyezést. befejezi a parancsot Szerkesztés - Helyiség sraffozása A kiválasztott helyiséget speciális sraffozással látja el az aktuális sraffozási tulajdonságokat felhasználva. A falakat automatikusan kiválasztja az új sraffozott terület határaként. Válasszon ki egy helyiséget. Enter kilép a parancsból Szerkesztés - Falak sraffozása A program automatikusan besraffoz minden falat az aktuális sraffozás tulajdonságot használva. A kiválasztott helyiséget a Ctrl+T billentyűkombinációval aktiválhatja. Kétszer kattintva az aktív helyiség (fal) sraffozására, módosíthatja annak tulajdonságait. A módosítás után használja az Eszközök menü Deaktiválás utasítást Szerkesztés - Sraffozás törlése A program törli a kiválasztott helyiség/fal sraffozását. Felhasználói kézikönyv

39 9. Építészet 409 Válasszon ki egy helyiséget/falat, hogy törölje annak sraffozását Enter végrehajtja a parancsot Külső fal kiválasztással Egy létező profilt alakíthat át a helyiség külső kontúrjává. Először a Vonal, Vonallánc, Ív, stb. rajzi eszközök segítségével egy zárt profilt kell rajzolnia a helyiség köré, és az alakzatot ezzel a paranccsal külső fallá transzformálhatja. Ha a kontúr nem zárt, vagy annak darabjai metszik egymást, a program hibaüzenetet küld, és nem végzi el az átalakítást. Válasszon ki egy létező profilt elemenként, vagy válassza ki a LÁNC kulcsszót a parancssorból egy létező lánc kiválasztásához. Enter-rel fejezze be a kiválasztást. vagy Nyomja meg az Enter gombot, és rajzolja meg közvetlenül a külső kontúrt vonalak, ívek segítségével. Enter-rel zárja le a kontúrt Ajtó / Ablak kötés A következő parancsokkal ajtókat / ablakokat köthet be vagy leválaszthatja őket a kiválasztott falakról. Használhatja ezeket a parancsokat akkor is, ha külső falat szeretne létrehozni, de még vannak a helyiségekben be nem kötött ajtók / ablakok. A nyílászárókat leválaszthatja a falról Ajtó / Ablak kötés - Összes ajtó / ablak bekötése A helyiségek összeillesztése és az épület külső körvonalának megrajzolása után az ajtókat és az ablakokat a fal külső oldalához kell kapcsolni. A parancs minden ajtót és ablakot automatikusan a falhoz kapcsol. ARCHline.XP 2005

40 Felmérés Ajtó / Ablak kötés - Egy ajtó / ablak bekötése A parancs a kiválasztott ajtót vagy ablakot a falhoz kapcsolja. Válasszon ki egy ajtót vagy ablakot, hogy a falhoz kapcsolja azt. Enter befejezi a parancsot Ajtó / Ablak kötés - Egy ajtó / ablak leválasztása A parancs elválasztja a kijelölt ajtót vagy ablakot a válaszfaltól vagy a külső faltól. Válasszon ki egy ajtót vagy ablakot, amelyet el akar választani a másik falfelülettől. Enter befejezi a parancsot Új ablak A felmért épületen új ablakot helyezhet el a fal sarokpontjától meghatározott távolságra. Az elhelyezés előtt válassza ki a megfelelő ablak típust az Ablak tulajdonságok párbeszédablakban. Az ott kiválasztott ablakot helyezheti el a Helyi menüben található paranccsal Adatok A felmérési terv elkészítésénél nagy jelentősége van az adatok lekérdezésének. A Helyi menü - Adatok - Elemlista parancs alkalmazásával ugyanaz a párbeszédablak jelenik meg, mint az Eszközök menü Mennyiségi kimutatás - Épületszámítások parancs használatakor. Felhasználói kézikönyv

41 9. Építészet 411 A lista használhatóságát növeli a Fal sorszámozása parancs. Így egyértelműen azonosíthatóak a listában levő értékek. A Fal méretezése paranccsal a falak hosszának gyors méretezését kapjuk meg, amit később törölhetünk Adatok- Elemlista Kétféle listát készít a program. Az első lista tartalmazza a rajzon levő helyiségekre vonatkozó értékeket: a helyiség nevét, a hozzá tartozó szint (emelet) elnevezését, a helyiség területét, térfogatát, kerületét, a bevilágító felület nagyságát, és annak arányát a teljes falfelülethez viszonyítva, illetve a helyiségek összterületét. A részletes lista minden egyes helyiség minden falára vonatkozó értékeket megjeleníti: a falak sorszámozását, magasságát, hosszát, bruttó és nettó falfelület nagyságát. A fal bruttó felülete a nettó falfelületből és a nyílászárók területéből tevődik össze. A táblázatok elhelyezhetők a rajzfelületen, kinyomtathatók; illetve az adatok Word-be, Excel-be exportálhatók. ARCHline.XP 2005

42 Felmérés Adatok- Falsorszámozás A parancs megszámozza a külső és belső falakat. Ennek a számozásnak megfelelően jelennek meg az elemek az épületszámítások listájában Adatok- Falsorszámozás törlése A parancs törli a rajzról a falak számozását Adatok - Helyiségméretezés A parancs automatikusan megméri a felmért helyiségek valamennyi falát, ezzel is megkönnyítve a méretezést. A méretezések párhuzamosak a helyiség megfelelő oldalával. Felhasználói kézikönyv

43 9. Építészet Adatok - Helyiség méretezésének törlése Törli a felmért helyiségek valamennyi méretezését. ARCHline.XP 2005

44 Helyiségpecsét 9.2. Helyiségpecsét Bevezetés Az épület belső tereit ezentúl helyiségenként öltöztetheti fel. Egy helyiségen belül megadhatja az oldalfelületek, a mennyezetek, padlók burkolatát teljes részletességgel, a hozzá tartozó anyag-, munkadíj költségekkel. Megadhat olyan rétegeket is, melyeknek szerkezeti szempontból elhanyagolható vastagságuk van, mint például a simítóvakolás, vagy glettelés, ám a költségekben mégis megjelennek. A program a helyiségpecsétek segítségével felismeri a belső tér dimenzióit, és annak méreteihez igazítja a beállított oldalfal, mennyezet és padló rétegeket, valamint a lábazatokat. Mindezt 3 dimenzióban is megjeleníti, a belső terek tehát valós térbeli burkolatokat kapnak, amelynek a látványterv készítésekor van jelentősége. A Helyiségpecsét funkció előre megadott helyiségsablonokat is tartalmaz. Ezek alkalmazásával az ugyanazon típusú helyiségek egyetlen művelettel tehetők ugyanolyan burkolatúvá. Az egyéni beállítások is elmenthetők ilyen sablonokban. A terv módosításait a helyiségpecsét követi. A beállított burkolatokról költségbecslés készíthető helyiségekre, illetve anyagokra lebontva. Szabványok Nagyon fontos, hogy a tervrajzon feltüntetett helyiségpecsétek a különféle szabványok által megkövetelt formátumokban és adattartalmakkal jelenjenek meg. Mindamellett, hogy az egyes szabványok jelentősen eltérhetnek egymástól a kívánalmakban, jelentős mennyiségű számításokat igényelnek, amelyek elvégzése a hagyományos tervezési módszerekkel nagyon időigényes. A Helyiségpecsét segítségével ezeket a számításokat a program Felhasználói kézikönyv

45 9. Építészet 415 automatikusan elvégzi, ami nagyban megnöveli a tervező munkájának hatékonyságát. További rugalmasságot biztosít a program azzal, hogy bizonyos korlátozásokkal ugyan, de a szabványban megkövetelt megjelenési formátumtól el is lehet térni. Határoló felületek A Helyiségpecsét elem nemcsak a helyiség alapterületének, térfogatának és egyéb geometriai paramétereinek megjelenítését teszi lehetővé szabványos pecsétek létrehozásával, hanem alkalmas az oldalfalakon, födémeken (a padlón és a mennyezeten), megjelenő felületek anyaghelyes elkészítésére. Ez azt jelenti, hogy minden információ megadható egy helyiségről, amely az alaprajzon feltüntetett fő- és elválasztó falak, födémek és tetők végleges kidolgozásáról árulkodik, a vakolatoktól kezdve a különféle burkoló anyagokig, lábazatokig stb. A határoló felületeknek a végleges kidolgozás fogja meghatározni egyrészt a helyiség térbeli megjelenítését, másrészt adatokat szolgáltat a különféle költség-kalkulációs feladatokhoz. Ezek a felületek akár több rétegből is állhatnak, így a különböző munkafázisok modellezése lehetővé válik. Így pl. a Helyiségpecsét fogja hordozni azt az információt, hogy az adott helyiség tapétázva, festve vagy csempézve van-e, ill. szőnyeg vagy parketta burkolja a padlót. A Helyiségpecsét 4 alapvető felületet különböztet meg egy szobán belül oldalfalak, lábazat, padló, mennyezet. Költségbecslés Miután a Helyiségpecsét magában hordozza a helyiség geometriai információit (terület, kerület, térfogat stb.), a belső burkolatok (padló, fal, mennyezet, lábazat) anyagát és annak minden tulajdonságát (vastagság, rétegezettség, költség stb.), alkalmas arra, hogy költségbecslés alapjául szolgáljon. Ez a kalkuláció munka- és anyagköltségeket egyaránt tartalmazhat. A kalkulációk listák formájában elkészíthetőek Excel formátumban. A Helyiségpecsét tehát egy nagyon sok adatot tartalmazó, bonyolult elem. Adatait a Helyiségvarázsló párbeszédablakaiban adhatjuk meg. A varázsló kategorizálja az adatokat és a párbeszédablak bal oldalán folyamatosan tájékozódhatunk, hogy éppen milyen jellegű adatokat kell megadni a dialógus másik részében. A varázsló bal alsó részében egy előnézet található, ahol a készülő helyiségpecsétet láthatjuk az aktuális adatok alapján. ARCHline.XP 2005

46 Helyiségpecsét Helyiségvarázsló Ha egy helyiségpecsétet szeretnénk elhelyezni egy falakkal körülhatárolt helyiségben, kattintson először a Helyiségpecsét, majd a Falakkal határolt helyiség méretezése ikonra az egér bal gombjával. Ekkor először a szobán belül egy tetszőleges pontra kell kattintani, majd megjelenik a Helyiségvarázsló párbeszédablak. Itt határozhatja meg, hogy az adott helyiségben milyen adatok szerepeljenek majd a helyiségpecsétben. Ugyanez a párbeszédablak jelenik meg, ha a helyiségpecsét általános tulajdonságait (készleteket) állítja be. Ezt az egér jobb gombjával kattintva a Helyiségpecsét ikonra, vagy a Formátum menü Helyiségpecsét parancs kiválasztásával érheti el. Most a Helyiségvarázsló párbeszédablak felépítését, működését ismertetjük függetlenül attól, hogy a geometriai adatokat honnan kapja. A helyiségvarázsló a szabad kontúrral megadott területek méretezésében is segítségünkre lesz a helyiségpecsét összeállításában. Helyiségpecsét elhelyezésekor végig kell haladnia a baloldalon felsorolt beállítási részeken. Hogy milyen sorrendben teszi ezt meg, az tetszőleges. A sorrendet egyedül az határozza meg, hogy milyen egyéb terület megadásokat szeretne még figyelembe venni. Ezek a kapcsolók a Normák és szabályok párbeszédablakban kapcsolhatóak. Itt tehát olyan beállítások lehetségesek, hogy szükségessé válnak további grafikus megadások a rajzról. (pl. szabadon definiált területek hozzáadása a területhez vagy fényáteresztő ajtók figyelembe vétele stb.) Ilyenkor a Helyiségvarázsló adatainak kitöltése több menetben történik: Először a Normák és szabályok és a Helyiségmagasság párbeszédablakok adatait kell kitölteni. Ha szabályok között legalább egy olyan lehetőséget bekapcsol, amelyhez valamilyen bemenő adat szükséges a rajzról, akkor a további beállítási lehetőségek (Szöveg-összeállítás, Adatjelölők, Határoló felületek, Attribútumok) kiszürkülnek mindaddig, amíg az adatok beadása a rajzról meg nem történik. A kiszürkült párbeszédablakok nem érhetők el (lásd a kiszürkült szövegrészeket alább a Mínusz a szabadon definiált terület feltétel nélkül) opció bekapcsolása miatt). Felhasználói kézikönyv

47 9. Építészet 417 Kattintson az Ok gombra, hogy ideiglenesen elhagyja a párbeszédablakot és megadja a rajzról a szükséges bemenő adatokat (a példánkban meg kell adni azt a szabadon definiált területet, amelyet ki akarunk hagyni a területszámításból). A szükséges opcionális adatok megadása után a Helyiségvarázsló ismét megjelenik és folytathatjuk a helyiségpecsét összeállítását Szöveg-összeállítás, az Adatjelölők, a Határoló felületek és a Tulajdonságok párbeszédablakokon (tetszőleges sorrendben.). A dialógba visszatérvén a Normák és szabályok valamint a Helyiségmagasság párbeszédablak lesz szürke Normák és szabályok Ha a párbeszédablak bal oldalán a Normák és szabályok-ra kattint, akkor lehetősége van meghatározni, hogy a helyiségpecsét milyen szabvány szerint és milyen szabályok figyelembevételével készüljön. ARCHline.XP 2005

48 Helyiségpecsét Normák A párbeszédablak megjelenítésekor kétféle szabvány közül választhat: DIN 277 Norm I Minden egyes szabványnál (a szabvány tartalmától függően) lehetőség van meghatározni azokat a szabályokat, amelyeket a Helyiségpecsét számításakor figyelembe kell vennie a programnak. A szabvány rendelkezik arról, hogy a területszámítást milyen tényezők alapján kell elvégezni. A szabványok ismertetésére itt nem térünk ki. A választott szabvány függvényében további területeket vehet figyelembe a helyiségpecsét számításnál. Ezek a következők lehetnek: DIN 277 kiegészítő szabályok Mínusz a szabadon definiált terület (feltétel nélkül) E lehetőség bekapcsolásával a területszámításoknál figyelmen kívül hagyhatók a felhasználó által megadott területek. Plusz a szabadon definiált terület (feltétel nélkül) E lehetőség bekapcsolásával a felhasználó által megadott területeket hozzáveszi a területszámításhoz. Ajtó alatti terület beleszámít E lehetőség bekapcsolásával a terület kiszámításánál az ajtó alatti terület is figyelembe lesz véve. Norm I kiegészítő szabályok Mínusz a szabadon definiált terület (feltétel nélkül) Lásd a meghatározást a DIN 277 szabályoknál. Plusz a szabadon definiált terület (feltétel nélkül) Lásd a meghatározást a DIN 277 szabályoknál. Kivéve a lépcsők területét, a magasság alatt A számításoknál nem kell figyelembe venni a lépcső alatti területet. A jobb oldalon szereplő értékkel határozhatjuk meg, hogy a lépcső aljának milyen magassági értékéig ne vegye figyelembe az alatta levő területet. Ilyenkor azt a lépcsőt ill. azokat a lépcsőket kell majd kijelölni, amelyek alatti területet ki szeretnénk hagyni a számításokból. Ha a Lépcső automatikus keresés kapcsolót is bekapcsoljuk (ld. lentebb), akkor a szobán belül lévő minden lépcsőre fog vonatkozni ez a szabály és nem kell egyesével kijelölni a lépcsőket. Felhasználói kézikönyv

49 9. Építészet 419 Falfülke területe beszámítva, ha a bemélyedés > E lehetőség bekapcsolásával a falfülkék területét csak akkor veszi figyelembe a program a számításoknál, ha azok bemélyedési nagysága a beviteli mezőben megadott értéknél nagyobb. A falfülke azokra az elemekre vonatkozik, amelyeket az Objektum tulajdonságok párbeszédablak segítségével helyezett el, a Helyezze a falba, és a Csak a helyét képezze a falban opciók aktiválásával. Fényáteresztő ajtó Ennek az opciónak a bevilágító felület számításainál van jelentősége. Az opció bekapcsolásával a program kérni fogja, hogy jelöljük ki a fényáteresztő ajtókat (üveggel rendelkezőket). Kivéve az oszlopok területe, ha > Az opció bekapcsolásával megadhatja, hogy az oszlopok területét csak akkor hagyja ki a program a területszámításnál, ha annak területe a beviteli mezőben megadott értéknél nagyobb. Ajtó alatti terület beleszámít Lásd a meghatározást a DIN 277 szabályoknál. Norm I egyéb lehetőségek Oszlop automatikus keresés Megadhatja, hogy a pecsét elhelyezésekor az oszlopokat a program automatikusan keresse meg és területüket a további kapcsolók alapján vegye figyelembe a számításoknál. (Ha nem választja ezt az opciót, akkor a számításokhoz figyelembe veendő oszlopokat önnek kell egyesével kijelölnie, ha az oszlopok területét valamilyen módon szeretné figyelembe venni.) Lépcső automatikus keresés Megadhatja, hogy a pecsét elhelyezésekor a lépcsőket a program automatikusan keresse meg. (Ha nem választja ezt az opciót, akkor a számításokhoz figyelembe veendő lépcsőket önnek kell egyesével kijelölnie, ha a lépcsők alatti területet figyelembe szeretné venni.) Helyiségmagasság A Helyiségmagasság párbeszédablak használata függ attól, hogy a helyiségen belül meg akarja-e adni a belső burkolatok rétegződését részletesen, használva a határoló felületeket, vagy csak egyszerűen a rétegek összvastagságát kívánja jelölni. ARCHline.XP 2005

50 Helyiségpecsét Az utóbbi esetben kapcsolja ki a Határoló felületek párbeszédablak - Helyiségsablonok tiltása opciót. Ekkor a Helyiségmagasság párbeszédablakban adja meg a rétegek összvastagságát. Ezeket a rétegvastagságokat a program figyelembe veszi a terület- és térfogatszámításoknál. Felhasználói kézikönyv

51 9. Építészet 421 Tetőtér esetében a következő ábra jelenik meg: ARCHline.XP 2005

52 Helyiségpecsét A Helyiségsablonok tiltása opció bekapcsolása esetén a rétegvastagság mezők megjelennek. Az itt beállított rétegvastagságok a 3D megjelenítésben nem szerepelnek, de a kiválasztott norma szerinti terület- és térfogatszámításban igen. Ekkor a helyiségmagasság párbeszédablakban 3 felület rétegét adhatja meg: Padlóréteg vastagság (a példában 20 cm) Falréteg vastagság (a példában 5 cm) Mennyezetréteg vastagság (a példában 10 cm) A Helyiségsablonok tiltása opció kikapcsolása esetén a Határoló felületek párbeszédablakban megadott rétegződéssel jeleníti meg a modellt a program 3D-ben. A rétegvastagságokat figyelembe veszi az alapterület- és térfogatszámításoknál. Általános érvényű, hogy a helyiségmagasság alatt elhelyezkedő felületek a Határoló felületek párbeszédablakban meghatározott burkolatokkal lesznek burkolva. Felhasználói kézikönyv

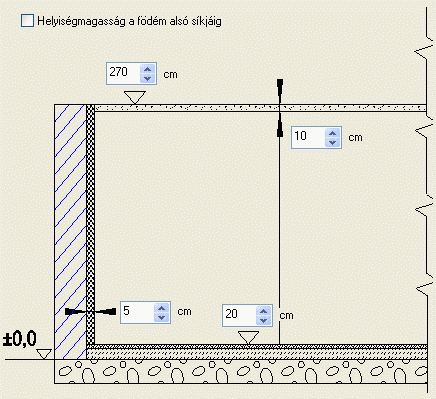

53 9. Építészet 423 Helyiségmagasság A helyiségmagasság a burkolatlan távolságokat jelenti, a program ebből számolja ki a belmagasságot. A helyiségmagasságot meg lehet adni: Értékkel illetve, egyéb, a helyiséget felülről határoló szerkezeti elemek figyelembe vételével: Födém alsó síkjával Tető legmagasabb pontjával Értékkel A helyiségmagasság azt a magasságot jelenti, ahonnan a mennyezet burkolása indul lefelé (a példában 270 cm). (Így álmennyezet is kialakítható.) Tetőtér beépítése esetén az itt megadott magasságra helyezi a mennyezeti síkot, ami fölött a tető nincs burkolva. Alá kerülnek a Határoló felületek párbeszédablakban meghatározott burkolatok. Helyiségmagasság a födém alsó síkjáig A helyiség magasságát a fölötte elhelyezett födém alsó síkja határozza meg. A kívánt burkolatok ettől a síktól lefelé kerülnek rá. Ne legyen vízszintes mennyezet A kapcsoló tetőtéri helyiség esetén a helyiség mennyezeti síkját kapcsolja ki. A helyiségmagasságot a tető belső síkjának legmagasabb pontja adja meg. Ez azt jelenti, hogy a tető teljes belső felülete burkolva lesz Szöveg-összeállítás Ha a párbeszédablak bal oldalán a Szövegösszeállításra kattint, akkor lehetősége van meghatározni, hogy a rajzon megjelenő helyiségpecsét milyen adatokat tartalmazzon. A következő adatok jelölhetők ki a szabványoktól függően: ARCHline.XP 2005

54 Helyiségpecsét DIN 277 szabvány Helyiségbesorolás Helyiségnév. Egy legördülő listából kiválaszthatja vagy megadhatja a helyiség nevét. (A lista a Support könyvtárban lévő DIN277.* fájl alapján töltődik fel.) Helyiségkód. A szabványban rögzített kódok közül választhat egyet a legördülő listából. Lakás. Megadható, hogy a helyiség melyik lakáshoz tartozzon és az is, hogy a lakásnevet elhelyezze-e a helyiségpecsétben. Bezáródás típusa. A szabvány szerinti 4-féle típusból választhat a legördülő listából. Helyiségparaméterek Hasznos terület: A hasznos alapterület kiszámításához a program az előírás szerinti 1.90 m belmagasságot veszi alapul. Bruttó terület. A program által automatikusan számított vagy a felhasználó által beírt érték. Din 277 szerinti terület. A program által a Din 277 szabvány szerint automatikusan számított vagy a felhasználó által beírt érték. Bevilágító felület. A program által automatikusan számított vagy a felhasználó által beírt érték. A bruttó érték a nyílászárót tokkal együtt értelmezett, a nettó érték csak az üvegfelület területét méri. Kerület. A program által automatikusan számított vagy a felhasználó által beírt érték. Magasság. A helyiségmagasság értéke vagy a felhasználó által beírt érték. Egyéb paraméterek Sraffozás. A helyiség alaprajzának háttérszínét lehet itt megadni. Helyiségszám. A helyiséget számozással vagy egyéb szövegjelöléssel láthatja el. Padlószint. A Helyiségmagasság párbeszédben megadott adatoktól függetlenül megadhatja a padlószint értékét. Födémszint. A Helyiségmagasság párbeszédben megadott adatoktól függetlenül megadhatja a födémszint értékét. Padló anyaga. Egy legördülő listából kiválaszthatja vagy megadhatja a padló anyagát. Fal anyaga. Egy legördülő listából kiválaszthatja vagy megadhatja a fal anyagát. Mennyezet anyaga. Egy legördülő listából kiválaszthatja vagy megadhatja a padló anyagát. Norm I szabvány Helyiségbesorolás paraméterek Helyiségnév. Egy legördülő listából kiválaszthatja vagy megadhatja a helyiség nevét. Felhasználói kézikönyv

55 9. Építészet 425 Lakás. Ennek az opciónak a bekapcsolásával a helyiségpecsét elhelyezése után az itt kiválasztott vagy megadott nevet is elhelyezheti a rajzon. Helyiségparaméterek Bruttó terület. A program által automatikusan számított vagy a felhasználó által beírt érték. Térfogat. A program által automatikusan számított vagy a felhasználó által beírt érték. Bevilágító felület. A program által automatikusan számított vagy a felhasználó által beírt érték. A bruttó érték a nyílászárót tokkal együtt értelmezett, a nettó érték csak az üvegfelület területét méri. A számítás eredményét az is befolyásolja, hogy a Nyílászáró bevilágítás beállításai részben az egyes nyílászárókhoz mit állított be. Arány. A bevilágító terület és a terület aránya. 1/A. Az Arányt 1/A formában írja ki, ahol A egész szám. Egyéb paraméterek Sraffozás. A helyiség alaprajzának háttérszínét lehet itt megadni. Nyílászáró bevilágítás beállításai Nyílászárók. Kiválaszthatja, hogy mely nyílászáró bevilágításának beállítását adja meg. A jobb oldali kis ablakban megjelenik a nyílászáró alaprajzi rajza, hogy megkönnyítse az azonosítást. A mezőben szereplő első szám egy azonosító, mely pl. a Tooltip szürke fejlécében is szerepel, és egyedileg azonosít minden tárgyat a rajzon. Bruttó terület. A nyílászáró teljes területe tokkal együtt. Nettó terület. Az a terület, amelyet a fényáteresztésnél figyelembe vesz a program a számítások alapján. Erkély alatt. Ennek bekapcsolásával elérhetjük, hogy az üvegfelületnek csak bizonyos százalékát (Arány beállítás) vegye figyelembe a program nettó fényáteresztő felület számításánál. Arány. Az Erkély alatt választás esetén a számításnál figyelembe vett tényező. 60cm alatti rész is beszámít. Ajtók esetében figyelembe veszi a 60 cm-es magasság alatt lévő üvegfelületet is. ARCHline.XP 2005

56 Helyiségpecsét Adatjelölők Ha a párbeszédablak bal oldalán az Adatjelölők-re kattint, akkor lehetősége van meghatározni, hogy a helyiségpecsét adatok milyen jelöléseket kapjanak. Az Adatjelölők párbeszédablak Norm I szabvány esetén nem érhető el. A párbeszédablakban külön-külön megadhatja egy-egy beviteli mezőben, hogy az egyes megjelenített adatok előtt milyen szöveg jelenjen meg: Felhasználói kézikönyv

57 9. Építészet Határoló felületek Ha a párbeszédablak bal oldalán a Határoló felületekre kattint, akkor lehetősége van meghatározni, hogy a helyiség határoló felületei milyen végleges kidolgozást (burkolatokat, megmunkálási fázisokat) kapjanak. Itt a helyiség határoló felületeinek burkoló anyagait és a burkoláshoz kapcsolódó munkafázisokat tudjuk meghatározni. Ezek valódi, vastagsággal és anyagjellemzőkkel rendelkező rétegek, amelyek a 3D-ben is megjeleníthetők. A párbeszédablak jobb oldalán a már elkészített - helyiség kiképzés típusok (sablonok) közül lehet választani. Ezek a típusok, amelyek a helyiség határoló felület (fal, födém, tető) anyagainak függvényében burkolóanyagokat és megmunkálási fázisokat rendelhetnek az adott határoló felülethez, tehát feltételes anyaghozzárendeléseket hoznak létre. Ezt úgy is fel lehet fogni, hogy a fal létrehozásakor a megadott anyag alapján jelöljük, hogy a fal milyen megmunkálással készül (téglafal, üvegfal, könnyűszerkezetes válaszfal, stb.), majd itt a típuson belül hozunk létre olyan szabályokat amik meghatározzák, hogy az adott megmunkálású falfelületre milyen burkolatokat kell tenni. A program ezeket a rétegeket a típusok beállításai alapján automatikusan létrehozza. (A térbeli nézeten megjeleníthetőek ill. a költségkalkulációs listában szerepelhetnek.) Ezek a sablonok szabadon módosíthatóak vagy újabbakat a saját igény szerint leget felvenni. ARCHline.XP 2005

58 Helyiségpecsét Azt kell figyelembe venni, hogy a sablonok módosítása kihatással van a már ilyen típussal elhelyezett helyiségpecsétekre. Tehát pl. ha egy épületben a WC-khez A Lakás/WC sablont választottam és ebben a párbeszéd ablakban kicserélem a Lakás/WC sablonban a burkoló anyagot csempéről egy drágább csempére, akkor ezzel minden olyan helyiségben kicseréltem a csempézést amelyik a Lakás/WC sablont használja. Ennek pont ez a lényege, hogy a nagyon gyorsan összevethetőek legyenek (költség-kalkuláció miatt) az ilyen változtatások. Ha már létezik olyan típus, amit használni szeretne, válassza ki a listából. Ha nem talált megfelelő sablont, akkor az alább ismertetett módon létrehozhat újakat, vagy módosíthatja a meglévőket, vagy csak megtekintheti a tartalmukat. A következőben ismertetésre kerülő dialóg használatát csak gyakorlott felhasználóknak javasoljuk. A Kiképzés típusok megtekintése / módosítása gombra kattintva ezeket a hozzárendeléseket láthatja a Feltételes anyag-hozzárendelés párbeszédablakban. A párbeszédablak bal oldalán a sablonok nevei találhatók egy könyvtárszerkezetben: A párbeszédablak jobb oldalán a kiválasztott sablon feltételes anyaghozzárendelés beállításai láthatók: Felhasználói kézikönyv

59 9. Építészet 429 A helyiség kiképzés típusok (sablonok) lényegében azt határozzák meg, hogy ha ismert egy helyiség határoló építészeti elemeinek anyaga, akkor ahhoz milyen további megmunkálási anyagok és megmunkálási fázisok tartozzanak. A helyiségpecsét létrehozásakor a program megkeresi a padló, oldal és mennyezet határoló felületeket és megnézi azok anyagát. Attól függően, hogy milyen anyaggal találkozik, elvégzi a belső burkolatok és munkafázisok hozzárendelését. A program a helyiségpecsét létrehozása előtt padlóhatároló felületként födémet keres, oldalhatároló felületként fal vagy oszlop építészeti elemet, mennyezethatároló felületként pedig födémet vagy tetőt, majd az aktuális Helyiségvarázsló - határoló felületek beállítás alapján elvégzi a belső anyag- és munkafázis hozzárendeléseket. ARCHline.XP 2005

60 Helyiségpecsét A helyiség kiképzés típusok (sablonok) fájljait a programtelepítési könyvtár alatti Support\AttrsetsHun\RoomTemplates mappában találja. Ezek a fájlok XML formátumúak. A sablon beállításoknál módosíthatjuk az oldal, lábazat, mennyezet és padló feltételes hozzárendeléseket a Helyiség kiképzésének típusai Feltételes hozzárendelés párbeszédablak jobb oldalán. Oldal, mennyezet és padló feltételes anyag-hozzárendelés beállítások Az oldal, mennyezet és padló feltételes anyag- és munkafázishozzárendelések ugyanúgy történnek. Először válasszon egy anyag kategóriát a legördülő menüből. Ha a kategóriához már van hozzárendelés, akkor a kategória neve előtt egy * jelenik meg: A helyiség határoló felületek anyaga valamelyik anyag kategóriába fog tartozni. Attól függően, hogy az adott határoló felület anyaga melyik anyag kategóriába tartozik, megadható a határoló felülethez tartozó belső kiképzés (anyagrétegek, munkafázisok), kívülről a helyiség belseje felé haladva. Az anyagkategóriák (a Bármely kategória kivételével) a programtelepítési könyvtár alatti Support\RoombookHun.mc XML formátumú fájlban vannak tárolva. Ez a fájl a programtelepítési könyvtár alatti Materials mappában található.mtr kiterjesztésű fájlokban található anyagnevekre hivatkozik. Kattintson az Anyag kategóriák szerkesztése gombra, ha módosítani szeretné ezeket a kategóriákat. Ennek leírását lásd később. Ha a határoló építészeti elem (fal, födém, oszlop, tető) anyaga egyik kategóriában sem szerepel, akkor a Bármely kategória hozzárendelései jutnak érvényre. A parancsgombbal új réteget vagy munkafázist adhat hozzá a meglévőkhöz az Anyag kód kiválasztás párbeszédablakban. Ennek részletes leírását lásd a Külső anyag kódok kezelése részben. Egy sorban a kód, vastagság, leírás, faktor és anyag mezők jelennek meg. A kód mezőbe kattintva visszajut az anyag kód kiválasztás Felhasználói kézikönyv

61 9. Építészet 431 párbeszédablakba. A vastagság, a faktor és az anyag mezőket szabadon szerkesztheti. A faktor mező egy szorzótényező a költségbecsléshez. Az anyag mezőben szerepel az az anyag név, amivel a program az adott réteget megjeleníti a térbeli ábrázolásban. A parancsgombbal már meglévő réteget törölhet. Ehhez először ki kell jelölnie a sort, amit a vastagság, leírás vagy faktor mezők egyikére kattintva érhet el. Feltételes anyag-hozzárendelés beállítások lábazat és csíkok esetében Az oldal, mennyezet és padló feltételes anyag- és munkafázishozzárendelésekhez hasonlóan működnek a lábazat és csíkok beállítások is, az ott leírtak tehát itt is érvényesek. A különbség, hogy a vastagság és a faktor mezők helyett a szélesség ill. az alapmagasság mezők szerepelnek. Az alapmagasság mező értéke azt mondja meg, hogy a lábazat milyen magasságban kezdődjön. A szélesség mező értéke azt mondja meg, hogy az elhelyezett dekorációs csík milyen keskeny legyen. Ily módon lehetőség van több dekorációs csík elhelyezésére is. A lábazat beállítások annyiban egyediek, hogy itt valódi anyagvastagságok nem adhatók meg, így azok a 3D megjelenítésnél nem vastagsággal fognak megjelenni, hanem dekorációs csíkként. A helyiség kiképzés típusok (sablonok) kezelése A Feltételes anyaghozzárendelés párbeszédablak bal oldalának alján szereplő gombok segítségével a határoló felület sablonokat hasonlóan lehet kezelni, mint a készleteket általában: Az Új gomb segítségével új sablont hozhat létre a név megadásával. A fenti beírással például létrehozhatja a Tárgyaló sablont az Iroda könyvtárban. A Törlés gomb szolgál a kiválasztott sablon törlésére. Az Aktiválás gombbal aktiválhatja a kiválasztott sablont. Ha az aktív sablonon módosításokat hajtott végre és ezeket el szeretné menteni, akkor ehhez használja a Módosít gombot. A módosítások a projekt fájlba lesznek elmentve. Ha új projektet nyit, akkor ezek a módosítások már nem látszanak. ARCHline.XP 2005

62 Helyiségpecsét Ha egy már létező sablon nevét módosítani szeretné, akkor először válassza ki a sablont, majd kattintson az Átnevezés gombra. A Környezetbe tárol gomb segítségével a kiválasztott sablonhoz létrehozott fájlt elmenti a program a környezetbe. Ha egy új projektet nyit ezután, akkor ott már látszódni fognak a módosítások. A Környezetből töröl gomb segítségével a kiválasztott sablonhoz tartozó fájlt törli a program a környezetből. Ha új projektet nyit, akkor a törölt sablon már nem lesz látható. Ha változtat egy sablont és úgy akar kilépni a párbeszédablakból, akkor a következő üzenet jelenik meg: Válassza a Felülírja az eredeti készletet opciót, ha felül akarja írni az eredeti sablont. Ha az Új készletbe menti a változást opciót választja, akkor a módosított sablon beállításait elmentheti egy új sablon létrehozásával vagy visszaléphet a párbeszédablakba. A külső anyag kódok kezelése A Helyiség kiképzésének típusai - Feltételes anyaghozzárendelés párbeszédablakban a feltételes anyag-hozzárendeléseknél használt külső anyag kódokat a program külön fájlokban kezeli. Ezek kezelésére az Anyag kód kiválasztás párbeszédablakban van mód. Alapesetben a programtelepítési könyvtár alatti Support/RoomMatHun.rbm fájl töltődik be, de a Külső anyag kódok betöltése gombra kattintva beolvashat bármilyen, hasonló formátumban szerkesztett.rbm kiterjesztésű fájlt is. A baloldalon egy könyvtárszerkezetben kiválaszthatja a megfelelő építkezési anyag- vagy munkafázis főcsoportot, azon belül pedig egy alcsoportot: Felhasználói kézikönyv

63 9. Építészet 433 A kiválasztott alcsoporthoz tartozó bejegyzések a párbeszédablak jobb oldalán jelennek meg. Ezek azoknak konkrét anyagok és munkafázisoknak a kódjaki, amelyeket a határoló felületekhez hozzá lehet rendelni. A programmal kapott eredeti bejegyzéseket nem lehet törölni. Főcsoportok, alcsoportok és bejegyzések létrehozásához, törléséhez és átnevezéséhez használja az egér jobb gombját. Egy bejegyzés kód, leírás, vizuális anyag és ár mezőkből áll. Egy bejegyzés adatait dupla kattintással módosítani tudja a párbeszédablak jobb oldalán. Az Ok gombra kattintva visszajut a Helyiség kiképzésének típusai - Feltételes anyaghozzárendelés párbeszédablakhoz és a kiválasztott burkolat vagy munkafázis hozzáadódik a már meglévőkhöz. A Mégse gombra kattintva a módosítások nem jutnak érvényre. Az anyag kategóriák szerkesztése Kattintson az Anyag kategóriák szerkesztése gombra a Helyiség kiképzésének típusai - Feltételes anyaghozzárendelés párbeszédablakban, hogy módosítani tudja a meglévő anyaghozzárendeléseket. ARCHline.XP 2005

64 Helyiségpecsét Kattintson a gombra, ha új anyagkategóriát vagy a kiválasztott anyagkategórián belül új anyagot szeretne hozzáadni. Kattintson a gombra, ha a kiválasztott anyagkategóriát vagy a kiválasztott anyagot az anyagkategóriából törölni szeretné. Kapcsolja be a Mentés a globálisba opciót, ha felül szeretné írni a program telepítési könyvárán belüli Support könyvtárban található RoombookHun.mc fájlt. Ebben az esetben ezeket az anyag kategóriákat fogja látni a továbbiakban új projekt megnyitása esetén. Az opció bekapcsolása nélkül a módosítások csak a projekt fájlban jutnak érvényre. Felhasználói kézikönyv

65 9. Építészet Tulajdonságok Ha a párbeszédablak bal oldalán az Tulajdonságokra kattint, akkor a helyiségpecsét megjelenítési jellemzőit állíthatja be. A helyiségpecsét adatokat a program egy táblázatba foglalva jeleníti meg. A táblázat vonalszín, vonalvastagság, prioritás és fólia tulajdonságait a párbeszédablak felső részében állíthatja be. A helyiségpecsét táblázatban megjelenő helyiségnév, adat és helyiségszám szöveg jellemzőit is be tudja állítani: a karaktertípust, a karakterek magasságát illetve a kényszerített nyomtatási magasságot. Itt állítható be a szöveg karakterszélessége és a karakterek közti távolság a magasság százalékában. Az alapbeállítást a 0, 0 érték jelenti. A Keret rajzolása opció segítségével megadhatja, hogy a táblázatot a program kerettel együtt helyezze el. ARCHline.XP 2005

66 Helyiségpecsét A párbeszédablak alján megadhatja, hogy akarja-e engedélyezni terület felbontását négyszögekre. Ha bekapcsolja a négyszögelést, a helyiségpecsét elhelyezésekor a program a helyiséget téglalapokra, háromszögekre, és körszeletekre bontja és megjeleníti az oldalhosszúságokat. Hatása hasonló mint a bal oldali Helyiségpecsét ikonmenü Méretezés négyszögekkel parancsénak, azzal a különbséggel, hogy ilyenkor a program nem helyezi le a rajzra a számítások részletezését. Ha engedélyezi a négyszögelést, akkor beállíthatja a felbontás oldalait alkotó elemek és szövegek tulajdonságait: milyen fontot használjon az oldalhosszak kiírásakor, milyen színű és milyen vonal típusúak legyenek a vonalak, milyen karakter magassággal kell kiírni valamint azt, hogy melyik fóliára kerüljenek a vonalak és a számok. Felhasználói kézikönyv

67 9. Építészet D-s határolók Hasznos alapterület jelölése Ha a párbeszédablak bal oldalán a 2D-s határolókra kattint, akkor a párbeszédablak opcióival lehetőség van a tervrajzon is megjeleníteni a helyiség valódi kontúrját és a tetőtér beépítésnél a hasznos alapterülethez tartozó 1.9 m-es belmagasságot jelző vonalakat. Ezeknek a vonalaknak a tulajdonságait is itt lehet beállítani: Helyiségpecsét kontúr Az opció bekapcsolása esetén a helyiségpecsét körülrajzolja a helyiség kontúrját. Ez a kontúr szerkeszthető, tehát nem kell megegyeznie a helyiséget határoló falak kontúrjával. A következő példában egy helyiségen belül 2 helyiségpecsét szerepel, 2 kontúrral. ARCHline.XP 2005

68 Helyiségpecsét Hasznos alapterület A hasznos alapterület kontúrja megjeleníthető, a tulajdonsága beállítható. Például az alaprajzon tetőtér esetén különböző tulajdonságú kontúrral jelölhető a helyiség valódi határa és a hasznos alapterület határa. Felhasználói kézikönyv

69 9. Építészet 439 A hasznos alapterület kiszámításához a program az előírás szerinti 1.90 m belmagasságot veszi alapul. A hasznos alapterület kontúrját a beállított tulajdonságokkal jelöli A helyiségpecsét készletek és a helyiség kiképzés típusok (sablonok) közötti kapcsolat Mint minden más építészeti elemnél, a helyiségpecsétnél is lehetőség van készetek létrehozására és elmentésére. Ehhez a Helyiségvarázsló párbeszédablakban kattintson a készletek gombra. Ekkor megjelenik a jobb oldalon a Készletek párbeszédablak. A párbeszédablak alján lévő gombok segítségével a szokásos módon tud készleteket létrehozni, törölni stb. Egy adott készlethez létrehozáskor és módosításkor a következő Helyiségvarázsló beállítások mentődnek el: Normák és szabályok Helyiségmagasság Szöveg-összeállítás Adatjelölők Határoló felületek beállításaiból a helyiség kiképzés típus (sablon) neve. Tulajdonságok ARCHline.XP 2005

70 Helyiségpecsét Nem mentődik a készletbe tehát a helyiségsablonok beállításai, azaz a feltételes anyag-hozzárendelések. A készletben mindössze a sablon neve lesz eltárolva. Ez azt jelenti, hogy a sablon beállítások módosítása a készlettel elhelyezett helyiségpecsétet is módosítja. Hozzunk létre pl. egy Arcadom lakószobák készletet, amely a Lakószobák sablont használja. A Lakószoba feltételes anyag-hozzárendelései az oldalakhoz legyenek a következők: Módosítsuk a Lakószoba sablont úgy, hogy az oldalfalakra felvitt utolsó réteg textiltapéta helyett diszperzit belső falfesték legyen: A Környezetbe tárol gombra kattintva mentse el a Lakószoba sablon módosításait: Felhasználói kézikönyv

71 9. Építészet 441 Ha a továbbiakban helyiségpecsétet helyez el az Arcadom lakószobák készlettel vagy frissíti az Arcadom lakószobák készlettel már korábban elhelyezett helyiségpecséteket, akkor a helyiségek oldalfalainak végső burkolata mindenhol automatikusan diszperzit falfesték lesz, anélkül, hogy az Arcadom lakószobák készlet beállításokat módosítaná. ARCHline.XP 2005

72 Helyiségpecsét Helyiségek sorozatos méretezése A paranccsal hatékonyan tud az aktuálisan beállított helyiségpecsét készlettel több helyiséget sorozatban egymás után méretezni. Ilyenkor nincs mód a készletben megadott szabályok alkalmazására, ha azok külön terület vagy építészeti elem kijelölést igényelnek. Válassza ki a megjelenő párbeszédablakban azt a helyiség sablont, amelyet használni akar a helyiségpecsét elhelyezésénél. Az Ok gombbal zárja be a párbeszédablakot. Adja meg a falak által határolt zárt terület egy pontját. Helyezze el a helyiségpecsétet. Ismételje meg a műveletet tetszőlegesen további helyiségekre is Helyiségpecsét szabad sokszögbe A paranccsal az alaprajzon szabadon definiálhat egy sokszöget, amelyen helyiségpecsétet helyezhet el. Olyan helyiségek helyiségpecsétjének létrehozására célszerű, amelyeknek nincs fallal körülhatárolható zárt területe (pl. erkélyek). Ilyenkor célszerű csak a padlóburkolatot definiálni, így a többi határfelület nem jelenik meg 3D-ben. Ennél a parancsnál a program nem veszi figyelembe a felület kidolgozásánál a fal, födém és tetőkapcsolatokat, egyszerűen egy sokszög alapú egyenes hasábot hoz létre a kidolgozásokkal, melynek magasságát a Helyiségvarázsló - Helyiségmagasság párbeszédablakban definiálhatja. Rajzolja meg a zárt sokszöget a parancssorban látható opciók felhasználásával. A Helyiségvarázsló párbeszédablakban állítsa be a helyiségpecsét tulajdonságait, majd zárja be a párbeszédablakot. Helyezze el a helyiségpecsétet a rajzon Helyiségpecsét határának módosítása A paranccsal egy már meglévő helyiségpecsét oldalhatárait módosíthatja. Válassza ki azt a helyiségpecsétet, amelynek a határait módosítani szeretné. A profilszerkesztési utasítások segítségével módosítsa a határoló kontúrvonalat. A program az elvégzett határmódosítások alapján automatikusan módosítja a táblázatos listában megjelenő helyiségpecsét adatokat. Itt hívjuk fel a figyelmet arra, hogy ez a parancs lehetővé teszi térben egybefüggő, de funkcióját tekintve elkülönülő helyiségekbe (konyha és nappali Felhasználói kézikönyv

73 9. Építészet 443 egyben) külön-külön helyiségpecsét elhelyezését. Miután módosította a helyiségpecsét határát az üres részre újabb pecsétet helyezhet el az parancs segítségével. Amennyiben egy már meglévő helyiségpecsét területébe kattint a Falakkal határolt helyiség méretezése parancs használatakor, akkor ez a meglévő helységhez tartozó helyiségpecsét módosítását jelenti. Egy helyiséghez csak egy helyiségpecsét rendelhető, tekintve, hogy a felületekhez a megmunkálások függvényében rétegek tartoznak és ez csak egy szabály szerint képzelhető el. A Helyiségpecsét szabad sokszögbe paranccsal létrehozott pecsétekre mindez természetesen nem vonatkozik Épület külső területének, térfogatának számítása A paranccsal egy olyan pecsétet helyezhet el, amelyben a terület- és térfogatszámítások a kijelölt falak külső kontúrvonalai alapján jönnek létre. A feltételes anyag-hozzárendelés itt nem működik. Jelölje ki a méretezendő épület külső falait vagy a VONALLÁNC kulcsszót használva adja meg annak külső vonalát. A Helyiségvarázsló párbeszédablakban állítsa be a helyiségpecsét tulajdonságait, majd zárja be a párbeszédablakot. Helyezze el a helyiségpecsétet a rajzon Helyiség téglalapos felbontása A parancsikon a Helyiségpecsét oldalmenüben található. Segítségével egy szabad sokszöget, egy felmért helyiséget vagy egy helyiség területét lehet téglalapokra, háromszögekre és körszeleteke bontani. A program megszámozza az egyes részeket és kiírja a főbb méreteket a kiválasztott helyiségbe, majd lehetőség van a bizonyító képletek elhelyezésére is. A parancsikonra kattintva megjelenik egy párbeszédablak, ahol ki kell választani, hogy a felbontást hol akarja elvégezni: ARCHline.XP 2005

74 Helyiségpecsét Kattintson bele egy helyiségbe, amelynek a négyszögelését létre akarja hozni. A program automatikusan felosztja a helyiséget, az így kapott részeket megszámozza és beírja a főbb paramétereket: Helyezze el a bizonyító képleteket az egérrel egy tetszőleges helyre. Az elhelyezett bizonyító képletek a számozott részek területszámításait részletezi és kiírja az összterületet is: Felhasználói kézikönyv

75 9. Építészet 445 A négyszögelés, mint lehetőség választható a helyiségpecsét elhelyezésekor is a Helyiségvarázsló Tulajdonságok párbeszédablak alsó részén is, ekkor azonban a bizonyító képletek elhelyezésére nincsen mód Méretezés háromszögekkel A parancs egy szabad zárt sokszögnek, egy felmért helyiségnek, vagy egy önálló falakkal határolt helyiségnek méretezi a területét a háromszög-módszer segítségével. Háromszögekre bontja a helyiséget, majd létrehoz egy listát, amely tartalmazza a helyiség valamennyi háromszögének területét, és a teljes területet. Ezt a módszert bizonyító eljárásként használhatjuk a terület méretezéséhez. Íves felület esetén is alkalmazható a módszer. Ilyenkor a körív felbontásának meghatározására van szükség Helyiségösszesítés lakásonként A paranccsal egy olyan listát hozhat létre, amely tartalmazza azoknak a helyiségeknek az adatait, amelyeknek a helyiségpecsétjét már elhelyezte a rajzon. Ha rákattint a parancsikonra az oldalmenüben, a program elkezdi az összesített lista számításokat, majd a számítások befejeztével az egér ARCHline.XP 2005

76 Helyiségpecsét kurzoránál megjelenik az összesített lista. Az egér mozgatásával helyezze el a táblázatot, amely minden szükséges információt magában foglal (szintek, név, típus, terület, térfogat, bevilágító felület, arány stb.) Minden helyiségpecsét frissítése Ha a tervezés során már elhelyezett helyiségpecséteket a rajzon és az érintett helyiségeken olyan módosításokat hajtott végre, amelyek befolyásolják a helyiségpecsét adatokat, akkor a parancsgombra kattintva egyszerre frissítheti az összes helyiségpecsétet. Felhasználói kézikönyv

77 9. Építészet Fal Bevezetés Ebben a fejezetben a valódi falak használatát mutatjuk be. A tervezés fázisain belül eddig a felméréssel foglalkoztunk. Felmérés Ha a tervezést régi épület felmérésével kezdte, akkor most a rendelkezésére áll egy felmért helység, aminek a falait már átalakította valódi falakká. Innen folytathatja a munkát az új épületrész megtervezésével és a régihez kapcsolásával, természetesen a feladattól függően. Új épület Kezdheti a munkát minden előkészítés nélkül a falak létrehozásával és azok módosításával, így az alaprajz megtervezésével. Mindkét esetben a Fal készlet utasításait fogja használni. ARCHline.XP 2005

78 Fal A falak egy vagy több függőleges rétegből állhatnak (egyszerű vagy szendvicsfalak). A fal egy független, különálló elem, amely nincs kapcsolatban a helyiségekkel; formája lehet egyenes vagy íves. Ebben a fejezetben a fal tulajdonságok beállítását, falak létrehozását, szerkesztését, módosítását tárgyaljuk Fal tulajdonságok Mielőtt elkezdené a falrajzolást, meg kell adnia a fal tulajdonságait. Ezeket a tulajdonságokat a Fal készlet kiválasztásával érheti el, ha az egér jobb gombjával kattint az ikonra, vagy a Formátum menü - Fal parancs aktiválásával. Bármely faltulajdonságot változtatunk meg, az hatással lesz a továbbiakban létrehozott falakra. Felhasználói kézikönyv

79 9. Építészet 449 Általános tulajdonságok Mint minden más elemnek az ARCHline.XP 2005-ben, a falnak is van szín, fólia, vonaltípus és vonalvastagság tulajdonsága. Lásd: az általános tulajdonságok részletes leírást a Általános tulajdonságok beállítása fejezetben, a Költségparaméterek leírását a Költségparaméterek hozzárendelés fejezetben, A falnak további általános beállításai is vannak: a sraffozási irány és a referenciavonal helyzetének beállítása, oldaljelölés bekapcsolása, valamint ebben a részben lehet a fal külső és belső oldalának anyagát is meghatározni. ARCHline.XP 2005

80 Fal Sraffozási irány Választhat globális sraffozási irányt, vagy ha kikapcsolja az opciót, a fal irányához képest relatív sraffozási irányt. A példában a sraffozás dőlésszöge 45. Oldaljelölő Az opció kiválasztásával a fal külső oldalát megjelöli a program. Ez egy globális kapcsoló, valamennyi falon bejelöli a fal referencia vonalát. A jelölés a nyomtatásban nem látszódik. Referenciavonal gomb A falat a referenciavonal egyik vagy másik oldalára helyezi, vagy a fal tengelye egybeesik a referenciavonallal, attól függően, hogy melyik referenciavonal gombot választotta ki, és hogy mi a rajzolás iránya. Ebben a mezőben a fal a referenciavonalának a nyomvonaltól való távolságát adhatja meg. A fal külső és belső oldalának anyaga A fal külső és belső oldalához különböző anyagokat rendelhet. Nyomja meg az anyagot jelölő gombot. A megjelenő Anyag párbeszédablakból válasszon ki egy anyagtípust. A jobb oldali ikonra kattintva a fal mindkét oldalához azonos anyagot rendel. Felhasználói kézikönyv

81 9. Építészet 451 Az anyag hozzárendelést úgy is elvégezheti, ha az Objektum központból, az Anyag osztályból kiválasztja a megfelelő textúrát és ráhúzza a falra. Lásd a leírást 7.1 Tulajdonságok módosítása fejezetben. Fal állapota Ez a kapcsoló lehetővé teszi, hogy egy meglévő épület felújítása, kibővítése esetén a tervrajzon jól megkülönböztesse a meglévő ill. lebontandó falakat az új falaktól. A falnak háromféle állapota lehet: Új fal Létező fal Lebontandó fal A létező és a lebontandó falhoz a megfelelő szabvány szerinti szín rendelhető. A program ezzel kiszínezi a falakat az alaprajzon. A hozzárendelés globális, tehát a terven levő összes lebontandó ill. létező fal állapotú falra alkalmazza a program a beállítást. A bontandó állapotban levő falnak természetesen nincs 3D megjelenítése. Rétegtulajdonságok A Rétegtulajdonságok részben az egyrétegű fal speciális tulajdonságait adhatja meg: falmagasság, a fal magassága az aktuális szinthez képest, falvastagság, faltest anyaga. Falmagasság ARCHline.XP 2005

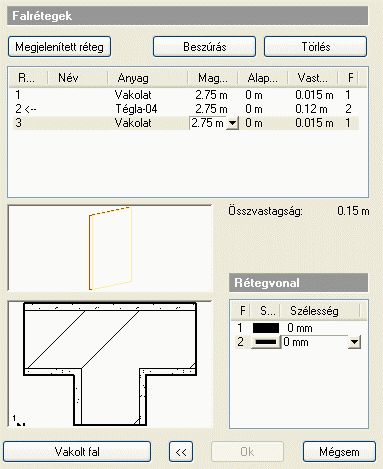

82 Fal Falrétegek Lehetőség van a falmagasságot az aktuális szint magasságának megfelelően meghatározni. Ekkor a fal magassága átveszi a Szintmódosítás párbeszédablakban beállított szint magasságát. Ha alapesetben a falmagasság legördülő listájából kiválasztja a Szintmagasság opciót, a 2.7 m-es fal magassága 3 m-re változik, az aktuális szintmagasságnak megfelelően. Szendvicsfal esetében a Tükrözött gomb megnyomásával megfordíthatja a rétegeket. Ekkor az értékek kiszürkülnek és nem változtathatók. Kattintson a opcióra a párbeszédablak bal oldalán. A megjelenő párbeszédablakban lehetőség van szendvicsfalakat létrehozni, amelyek legfeljebb 7 rétegből állnak. Ilyen falszerkezeteket kiválaszthat az előre megadott készletek közül is, illetve az egyes rétegek megadásával bármilyen tetszőleges réteges falat alakíthat ki. Érdemes a gyakran használt típusú szerkezeteket elkészíteni; készletbe elmenteni. Ezek felhasználásával kiviteli terv szintű részletességgel jelenítheti meg a csomópontokat a metszeti rajzon. Természetesen ennek az eléréséhez ajánlott réteges födémeket használnia. Felhasználói kézikönyv

83 9. Építészet 453 A Beszúrás gomb segítségével új rétegeket adhat a falhoz. A beszúrás helye előtti rétegek változatlanok maradnak, a beszúrás helyét követő rétegek pedig eltolódnak. A Törlés gombbal törölheti a kiválasztott falréteget. A program megjeleníti a szendvicsfal teljes vastagságát. Megjelenített réteg Kattintson arra a rétegre a listában, amit meg szeretne jeleníteni, majd nyomja meg a Megjelenített réteg gombot. Ekkor a Nyíl a kívánt réteg sorszáma után ugrik, jelezve, hogy ez a reprezentatív réteg (ez általában a tégla réteg). Ennek akkor van jelentősége, ha az alaprajzon vagy 3D-ben rétegek nélkül jeleníti meg a falakat. Így a program ennek a rétegnek a tulajdonságaival fogja megjeleníteni a teljes falat. ARCHline.XP 2005

84 Fal Alaprajzon: Kapcsolja be a Nézet menü - Nyílászáró és fal méretarány párbeszédablakban a falnál a 2. ikont. A fal a megjelenített réteg sraffozásának tulajdonságait veszi fel. 3D-ben: Ha a szendvicsfalat 3D-ben rétegek nélkül szeretné látni, a fal a megjelenített réteg tulajdonságaival jelenik meg. Ahhoz, hogy a rétegeket is megjelenítse, kapcsolja a 3D modell építése párbeszédablakban a Rétegekkel opciót. A példában különböző magasságú rétegeket adtunk meg. Réteg tulajdonságai Aktiválja a kívánt falréteget a mezőre kattintva. A réteg nevét, az anyagot, a magasságot, az aktuális szinthez képesti magasságot, és a réteg vastagságát az adott mezőre duplán kattintva módosíthatja. A fal magasságát megadhatja Felhasználói kézikönyv

85 9. Építészet 455 s szintmagassággal is. Ehhez a legördülő listából válassa ki a Szintmagasság opciót. Rétegek prioritása Szendvicsfal esetében meg kell adnia az egyes falrétegek prioritását a helyes falcsatlakozás érdekében. Ehhez kattintson a prioritás mezőre. Valamennyi falréteghez hozzárendelhet egy prioritási indexet (0 a minimális prioritás értéke, 10 a maximális), és ez az index fogja meghatározni, hogy elsősorban mely rétegek csatlakozzanak egymáshoz (L vagy T illesztésnél). A magasabb prioritású réteg átvágja az alacsonyabb prioritásút. ARCHline.XP 2005

86 Fal Rétegvonal Ebben a részben be lehet állítani a szendvicsfal rétegei közti vonal vastagságát és színét rétegenként. Alapértelmezésként a program a légvékonyabb, 0-s vonalvastagságot ajánlja fel. rétegek közti vonalvastagság: 0 rétegek közti vonalvastagság: 0,3 mm. A beállítások után a tud visszatérni a Tulajdonságok párbeszédablakba. Nyíl gombbal Rétegek sraffozása Ha a párbeszédablak bal oldali részében a Réteg sraffozását választja, beállíthatja, hogy az alaprajzon a kiválasztott falréteg milyen sraffozással jelenjen meg. A Rétegek párbeszédablakban kattintson a kívánt rétegre, majd Válassza a Réteg sraffozása párbeszédablakot. Felhasználói kézikönyv

87 9. Építészet 457 A párbeszédablak felső részében a fal sraffozásának általános tulajdonságait állíthatja be: szín, vonaltípus, vonalvastagság, prioritás. Az egyedi tulajdonságoknál beállíthatja a falsraffozás háttérszínét, mintáját, lépésközét és irányát. Természetesen fal esetén meg kell adni azt is, hogy a metszeten milyen sraffozás jelenjen meg. Ezt a réteghez rendelt anyag tulajdonság ablakban állíthatja be. Lásd a Anyag tulajdonságok párbeszédablak és a Sraffozás tulajdonságai fejezetet. ARCHline.XP 2005

88 Fal A szigetelő réteg sraffozásához válassza a Hatch32 típusú sraffozást. A sraffozás Oszlop és Sor távolság étékétől függetlenül egy periódus minta tölti ki a réteget. Ha a réteg vastagsága változik, ez a minta automatikusan követi a réteget. A metszetre ugyanez igaz, ott 90 -kal elforgatva jeleníti meg a szigetelés sraffozását. Felhasználói kézikönyv

89 9. Építészet 459 Készletek Az így beállított fal tulajdonságainak összességét elmentheti készletbe, illetve a tulajdonságokat betöltheti készletből. A program előre megadott fal készleteket tartalmaz, ezekből válogathat, illetve bővítheti azt. Lásd a Tulajdonságkészletek használata rész leírását Falak létrehozása A falak létrehozásának különböző módjai vannak, melyeket az Oldalmenü - Fal készlet első öt ikonjának kiválasztásával érhet el Folyamatos falrajzolás A parancs segítségével megrajzolhat egy, vagy több falat a megadott referenciavonal mentén. A fal sarokpontjait sorban, egymás után kell megadnia. Adja meg a fal kezdő sarokpontját, majd végpontját. Adja meg a következő fal végpontját (ekkor a fal végpontja egybeesik a következő fal kezdőpontjával), vagy Enter új falat kezdhet rajzolni, függetlenül az előzőtől. Enter lezárja a parancsot. ARCHline.XP 2005

90 Fal A fal iránya a Tulajdonságok párbeszédablakban beállított referenciavonal gomb beállításától függ, ezen változtathat, ha rajzolás közben lenyomja a TAB billentyűt: A fal a referenciavonal jobb oldalára kerül. A fal a tengelyre kerül. A fal a referenciavonal bal oldalára kerül Fal lánccal A falat egy referenciavonal mentén rajzolja meg, a csomópontokat jelölve minden egyes kattintásnál. A referenciavonal tartalmazhat köríveket és egyeneseket. A funkció abban is különbözik az előzőtől, hogy amíg le nem zárja a parancsot, a program csak a fal nyomvonalát rajzolja meg. Adja meg a fal kezdő sarokpontját és a további csomópontokat. A fal végpontja megegyezik a következő fal kezdőpontjával. A kapcsolódás lehet normál vagy érintőleges, a fal egyenes vagy köríves. Adja meg a következő fal végpontját vagy Enter új falat kezdhet rajzolni, függetlenül az előzőtől. Enter lezárja a parancsot. A program megjeleníti a falakat. Opciók: ÉRINTŐLEGES ÍV ÉRINTŐVEKTOR ELEMVÁLASZTÁS VISSZA INVERZ A következő fal az előzőhöz érintőlegesen kapcsolódik. Köríves fal rajzolása. Ha a lánc első eleme ív, megadható az ív érintővektora. Így például meglévő fal folytatható érintőleges ívvel. A kiválasztott objektumot a profil kontúrjába helyezi. Tévesztés esetén visszalépés. A fal referenciavonala a másik oldalra kerül. Felhasználói kézikönyv

91 9. Építészet Fal téglalapon A falat egy téglalapkontúr mentén hozza létre, a téglalapot alapvonalával és szélességével adva meg. Adja meg a téglalap alapvonalának egyik sarkát, majd a másikat. Húzza el a kurzort a megfelelő irányba, és adja meg a téglalap szélességét másik sarokpontjával. Enter befejezi a parancsot. Lásd az Vonallánc rajzoló parancsok fejezetet. Általános helyzetű téglalap Fal nyitott lánc mentén Elhelyez egy, vagy több falat egy előre megrajzolt nyitott lánc mentén. Válassza ki az előre megrajzolt lánc egyik végpontját, melynek mentén a program megrajzolja a falakat. A profil tartalmazhat egyeneseket és köríveket. ARCHline.XP 2005

92 Fal A lánc valójában a referenciavonal helyét jelöli, mert a program attól függően helyezi el a falakat, hogy melyik referenciavonal gomb lett beállítva a Fal Tulajdonságok párbeszédablakban. A program létrehozza a falat a profil mentén. Enter kilép a parancsból Fal zárt profilon Elhelyez egy falat egy előre megrajzolt zárt lánc mentén. Válassza ki a fal referenciavonalául a zárt profil egy elemét. A profil tartalmazhat egyeneseket és köríveket. A program létrehozza a falakat a zárt lánc mentén. Enter befejezi a parancsot. A program attól függően helyezi el a falakat a láncra, hogy melyik referenciavonal gomb lett beállítva a Fal Tulajdonságok párbeszédablakban. Felhasználói kézikönyv

93 9. Építészet Falak szerkesztése A létrehozott fal elemek szerkeszthetőek. Szerkesztésnél elérhetőek a falak csomópontjai, élei. Ez azt jelenti, hogy falak szerkesztése vonatkozhat a teljes falra (mind két oldalára) vagy csak az egyik oldalára. A szerkesztő utasítások több helyről hívhatóak: Fal készletből Az Oldalmenü falszerkesztő ikonjaival a teljes fal szerkeszthető. Módosítás menüből a Helyi menü parancsait is felhasználhatja. A helyi menü akkor jelenik meg, ha az elemre jobb gombbal kattint. ARCHline.XP 2005

94 Fal A Helyi Ikon menüből A Helyi Ikon menüből gyorsan elérhető az összes fallal kapcsolatos szerkesztő parancs. A falra rákattintva megjelennek a falhoz tartozó szerkesztő utasítások ikonjai. Falkapcsolat Teljes falra vonatkozó szerkesztő utasítások A fal egyik oldalára vonatkozó szerkesztő utasítások Hosszmódosítás Felhasználói kézikönyv

95 9. Építészet 465 A Módosítás menüben, a Helyi menüben, valamint a Helyi ikon menüben külön csoportban találhatóak a teljes falra ill. a fal egyik oldalára vonatkozó szerkesztő utasítások. A következőkben a Fal Helyi Ikon menüjében található parancsok leírását láthatja, melyeket megtalál a Módosítás és a Helyi menüben is, valamint részben a Fal készletnél T kapcsolódás Az elsőként kiválasztott falat illeszti a másodikhoz. Az első elem a kiválasztott pont felöli részét tartja meg, és a második fal változatlan marad. Az első fal nem illesztett végpontjai is megtartják eredeti helyüket. Válassza ki azt a falelemet, amelyet egy másikhoz igazít. Azt a részét jelölje ki az elemnek, amelyet meg akar tartani belőle. Válassza ki azt a falelemet, amelyhez az előzőt illeszti. Enter Befejezi a parancsot. Merőleges záródású falkapcsolat Már létező L kapcsolat esetén át lehet alakítani a sarokkapcsolatot merőleges záródású falkapcsolattá. Ehhez a T kapcsolatot kell alkalmazni. Példa: Rajzoljon két falat, melyek L kapcsolatban záródnak és különböző magasságúak. ARCHline.XP 2005

96 Fal A takart vonalas 3D-s ábrán látható, hogy a falak nem merőlegesen záródnak, ezért szükség van azok megfelelő illesztésére. Ehhez a T kapcsolatot alkalmazzuk. Válassza a fal Helyi menüből a T kapcsolatot, vagy a Szerkesztés eszköztárból az Első elem (fal) illesztése ikont. Kattintson az 1. majd a 2. falra (ld. az ábrát). Létrejött a helyes falkapcsolat, a falak merőlegesen záródnak L kapcsolódás Két kiválasztott falat illeszt egymáshoz, közös metszéspontjukig levágva, illetve meghosszabbítva a kiválasztott pont felöli részüket. Felhasználói kézikönyv

97 9. Építészet 467 Kattintson arra a falra, amelyet a másikhoz igazít. Az elemnek azt a részét jelölje ki, amelyet meg akar tartani belőle. Válassza azt a falat, amelyet az előzőhöz illeszt. Enter Befejezi a parancsot. Kattintson arra a falra, amelyet a másikhoz igazít. Az elemnek azt a részét jelölje ki, amelyet meg akar tartani belőle. Válassza azt a falat, amelyet az előzőhöz illeszt. Enter Befejezi a parancsot. A falak illesztését a T kapcsolódás és L kapcsolódás utasításokkal lehet elvégezte el. E mellett használhatja a Szerkesztés eszköztár Első elem illesztése ill. Mindkét elem illesztése utasításokat falakra is Hosszmódosítás Megváltoztathatja a fal hosszúságát a kijelölt irányba, miközben az irány változatlan marad. Válasszon ki egy falat közel a végpontjához, hogy módosítsa annak hosszúságát. Mozgassa el a kurzort a megfelelő irányba: határozza meg az új hosszt a csomópont elmozgatásával. Nemcsak grafikusan, hanem egy relatív érték beírásával is hosszabbíthatja ill. rövidítheti a kiválasztott falat. Enter Befejezi a parancsot. Opciók: RÉSZ A falnak csak az egyik oldalát hosszabbítja meg. ARCHline.XP 2005

98 Fal ELEMEN A kiválasztott elemhez igazítja a fal sarokpontját. RÉSZ kulcsszó: Végpont mozgatása Megváltoztathatja a fal egy tetszőleges sarokpontjának helyét a fal vastagságának megtartásával. Válasszon ki egy elmozgatandó sarokpontot. Adja meg a csomópont új helyét. Enter Befejezi a parancsot. Opció: RÉSZ Csak egy sarokpontját mozgatja el a falnak. Ekkor a falvastagság is változni fog. A parancs megtalálható a Helyi Ikon menüben, valamint megfelel a Helyi vagy Módosítás menü -Fal egyik oldal szerkesztése Csomópont mozgatása parancsnak. Felhasználói kézikönyv

99 9. Építészet Csomópont beszúrása Új csomópontokat szúrhat be a falba, így egymáshoz kapcsolódó, önálló falak jönnek létre. Lehetőség van csomópont beszúrására a falnak csak egyik oldalába, megváltoztatva ezzel a falvastagságot és a fal egyik oldalának geometriáját. Válasszon egy falat új csomópont hozzáadásához. Adja meg az új csomópont helyét. Enter Befejezi a parancsot. Opciók: RÉSZ Csak a fal egyik oldalába szúr be csomópontot. A parancs megfelel a Helyi vagy Módosítás menü - Fal egyik oldal szerkesztése Csomópont beszúrása parancsnak, valamint megtalálható a Helyi Ikon menüben: ZÁRTKONTÚR Egy vonalláncot adhat meg a fal új részeként. Adja meg sorban a beszúrandó sarokpontokat. (A ZÁRTKONTÚR a RÉSZ kulcsszó kiválasztása után jelenik meg.) RÉSZ ZÁRTKONTÚR Csomópont törlése Ezzel az ikonnal törölhet egy csomópontot a kiválasztott falból, amennyiben azt előzőleg, a fal egyik oldalába szúrta be. Válasszon ki egy falat a kitörlendő csomópontjának közelében. Enter Befejezi a parancsot. ARCHline.XP 2005

100 Fal Egyenesből íves fal A parancs egyenes falat ívessé alakít át, vagy egy létező íves fal sugarát módosítja. Lehetőség van a fal egyik oldalának ívessé alakítására, megváltoztatva ezzel a falvastagságot és a fal egyik oldalának geometriáját. Válassza ki a módosítandó falat. A fal lehet íves is. Kattintson le a megfelelő pontba, hogy grafikusan adja meg a körívet, melyen az íves fal átmegy. Enter Befejezi a parancsot. Opció: RÉSZ A falnak csak az egyik oldalát teszi ívessé. A parancs megfelel a Helyi vagy Módosítás menü - Fal egyik oldal szerkesztése Vonal -> körív parancsnak, valamint megtalálható a Helyi Ikon menüben: RÉSZ Lásd a további opciók leírását a Vonal Körív fejezetben Ívesből egyenes fal A parancs az íves falat egyenessé alakítja. Válassza ki az íves falat, amelyet egyenessé alakít. Enter Befejezi a parancsot. Opció: RÉSZ A falnak csak az egyik oldalát teszi egyenessé. Felhasználói kézikönyv

101 9. Építészet 471 A parancs megfelel a Helyi vagy Módosítás menü - Fal egyik oldal szerkesztése Körív -> Vonal parancsnak, valamint megtalálható a Helyi Ikon menüben: Falvágás A falat a kiválasztott pontjához legközelebb eső metszéspontjánál elvágja. A módszer hasznos abban az esetben, ha az egymást metsző falak nincsenek összekötve. A művelet eredményeként a kiválasztott fal helyett két újat hoz létre a program. Hasznos abban az esetben is, ha az egymást metsző falak össze vannak kötve. Ekkor szétbontja a falkapcsolatot. Válasszon ki egy falat, amelyet kettévág. Válasszon ki további falakat, vagy Enter Befejezi a parancsot Fal - Vonallal vágás A kiválasztott falat kettévágja egy megadott metsző egyenes mentén. Válassza azt a falat, melyet kettévág (1. pont). Adja meg a metsző egyenes kezdő-és végpontját. Enter Befejezi a parancsot. ARCHline.XP 2005

102 Fal Falprofilok módosítása A következő parancsokkal a falak felső, teljes, ill. metszeti profilját lehet módosítani, és törölni. A falprofil módosító utasítások több helyről hívhatóak: Fal készletből A Helyi Ikon menüből Módosítás menüből Helyi menüből: hívható alaprajzról és 3D-s ablakból is Fal felső profil A parancs a fal felső profilját módosítja, segítségével nyitott falprofilokat készíthet. A felső profil módosítását legegyszerűbben az alaprajzon teheti meg, de lehetősége van ezt 3D-ben is elvégezni. A módosítások mindkét fajtáját nyomon követheti a következőkben. Falprofil módosítás az alaprajzon: Válassza ki a módosítandó fal egyik oldalát az alaprajzon, hogy megjeleníthesse annak elölnézeti képét (1. pont). A program automatikusan elkészíti a kiválasztott fal elölnézeti alakját. (Ha egy fal profilját már korábban Felhasználói kézikönyv

103 9. Építészet 473 Opció: LÉPCSŐ is módosította, a program annak aktuális elölnézeti képét pontozott vonallal rajzolja ki.) A falhoz tartozó lépcső is megjelenik oldalnézetben a fal elölnézeti képén, így lépcső alatti fal profilja könnyebben megadható. KÖVETKEZŐ A fal kiterített homlokzati képének sarokpontjai között tud váltani, hogy kijelölje a megfelelőt referenciapontként. Helyezze el a fal kiterített homlokzati képét (2. pont). Adjon meg egy nyitott profilt, amellyel meghatározza a fal új elölnézeti képét. Ha a megadott profil zárt, a program véletlenszerűen törli egy részét. A Helyi Ikon menüben választhat a profilmegadáshoz szükséges opciók közül, vagy választhatja a Parancssorból a Menü opciót, majd a Profildefiníció helyi menü utasításait: Lásd a profildefiníció Helyi Ikon menünek a leírását a 6.5 Profil megadása fejezetben.! A Profildefiníció Helyi ikon menüt az első, Enter ikon segítségével tudja bezárni. Helyezze el a profilt a falon (3. pont). A módosítás eredménye megjelenik a 3D-s nézeten. Ehhez az Állapotsor 3D Frissítés gombnak bekapcsolt állapotban kell lennie. Opció: TÜKRÖZÉS Megfordítja a profil állását a falon. ARCHline.XP 2005

104 Fal Falprofil módosítás 3D-ben: Aktiválja a 3D-s ablakot, Válassza ki a Fal felső profiljának módosítása ikont, vagy kattintson jobb gombbal a falra. Válassza ki a 3D-s helyi menüből a Profil Felső profil utasítást. Válassza ki a fal egy függőleges síkját. ENTER Elfogadja a kiválasztott síkot, vagy NEM Választ egy másik síkot Opció: TEST Kiválaszthat egy testet. Ha a kívánt síkot nem tudja egyértelműen kiválasztani, akkor először a TEST opció segítségével a falat azonosítsa, ezután könnyebben meghatározhatja a síkot. Adja meg a profilt a Helyi ikon menü, vagy az opciók segítségével: Opció: NYITOTTLÁNC MENÜ Enter Kiválaszthat egy létező profilt. A profil megadásához használhatja Profil definíció menüt. befejezi a parancsot. Felhasználói kézikönyv

105 9. Építészet 475 Egy új profilt a Nyitott profil ikon segítségével hozhat létre, és menthet el a program profilkönyvtárába Fal teljes profil A parancs lehetővé teszi egy létező fal homlokzatának szabálytalan alakúvá alakítását. Ezzel a paranccsal zárt profilokat hozhat létre, és a kurzor segítségével helyezheti el azokat a fal megfelelő oldalára, így módosítva a falak formáját. A legegyszerűbb, ha a profilmódosítást az alaprajzon végezzük el, de erre a 3D-s környezetben is van lehetőség. A parancs működése megegyezik az előző, Fal felső profil paranccsal. A különbség, hogy itt zárt profilt kell megadni. Lásd a leírását a Fal felső profil fejezetben. Opció: LÉPCSŐ A falhoz tartozó lépcső kiterített képe is megjelenik a fal frontális képén. Így a profil könnyebben megadható. Válassza ki a lépcsőt, amelyhez igazítani akarja a falat. Példa: Lépcső alatti fal profiljának kialakítása A lépcső kiterített képét a 3D Menü Felület kiterítés Egy felület utasítással is megkaphatja. Erre a profilra helyezze el a fal kiterített képét. ARCHline.XP 2005

106 Fal Fal keresztmetszeti profil Az ikon segítségével a falak keresztmetszeti profilja változtatható. Ily módon például ferde síkú falat lehet létrehozni, vagy külső párkányzattal lehet illeszteni a falat. Felhasználói kézikönyv

107 9. Építészet 477 A parancs működése megegyezik az előző, Fal felső profil paranccsal. A különbség, hogy itt is zárt profilt kell megadni, mint a Fal teljes profil parancsnál Lásd a leírását a Fal felső profil fejezetben. Az eredmény megjelenik a 3D-s nézeten. A falon elhelyezhető bármilyen formájú nyílászáró. Ha a Profil definíció menü - Válasszon a listából parancsot alkalmazza, a profilkönyvtár előredefiniált elemei közül válogathat. Egy új profilt a Zárt profil ikon segítségével hozhat létre és menthet el a program profilkönyvtárába Fal profiljának törlése Eltávolítja a falról a módosított profilokat (elölnézeti, keresztmetszeti, vagy üvegborításra készített prof3ilokat) és visszaállítja a falat eredeti állapotában. Válasszon ki egy falat az alaprajzon, amelyről letörli a hozzárendelt profilt. Enter Befejezi a parancsot. Opciók: HOMLOKZAT METSZET ÜVEG Csak a homlokzati profilt törli a falról. Csak a keresztmetszeti profilt törli a falról. Csak az üvegre vágott profilt törli üvegfal esetén. ARCHline.XP 2005

108 Fal Nyílászáró elhelyezése a falon A falak megtervezése után következhet a nyílászárók elhelyezése. Ehhez a program az Ajtó és Ablak készletet kínálja fel. Itt kiválaszthatóak a nyílászárók típusai és tulajdonságai, elhelyezhető a kívánt nyílászáró. A gyorsabb munka kedvéért a már kiválasztott típusú és paraméterű nyílászáró elhelyezhető a Fal Módosítás/Helyi menüjéből is: Ekkor válassza a Helyi menüből az Nyílászáró Aktuális ajtó /ablak utasítást. Sokszor szükség lehet olyan egyedi nyílászáró elhelyezésére a falban, ami nem eleme az objektumkönyvtárnak és máshol nincs szükség rá, tehát nem akarjuk vele feleslegesen bővíteni a könyvtárat. A program lehetőséget ad ilyen egyedi formájú nyílászáró létrehozására és elhelyezésére a falon. Ezzel a módszerrel lehet például sarokablakot létrehozni, vagy olyan nyílászárót, amit íves falon helyezünk el és az ablaküveg is íves. A nyílászárók lehetnek osztottak is. Az utasítás Ablak készletet - Sarokablak létrehozása ikonnal érhető el, de a gyorsabb munka miatt a Fal Módosítás/Helyi menüjében is megtalálható: Ekkor válassza a Helyi menüből az Nyílászáró Új ajtó / ablak típus létrehozása utasítást Aktuális ajtó /ablak A parancsok segítségével az aktuális típusú ajtót / ablakot helyezhet el a falban, a falvégponttól megadott távolságra. A parancs megfelel az Ablak készletet - Ajtó / Ablak elhelyezése a fal sarokpontjától utasításnak Új ajtó / ablak típus létrehozása A parancs segítségével tetszőleges formájú ajtót / ablakot hozhat létre és helyezhet el a falban. Felhasználói kézikönyv

109 9. Építészet 479 A parancs megfelel az Ablak készletet - Sarokablak létrehozása utasításnak Falak további módosítása További fal módosító parancsok a Módosítás menüben, ill. a Helyi menüben találhatóak Dekoráció burkolat-kiosztás A parancs aktiválásával új anyagot lehet hozzárendelni a kiválasztott falhoz egy kontúr megadásával. Így egyszerűen megadhatunk pl. egy lábazatot a falon, vagy burkolatok díszítését, csempézést, amely jól látható a fotórealisztikus megjelenítésben. Ez a kontúr később szerkeszthető, törölhető, stb. A Dekoráció parancs elérhető a Helyi menüből, ill. a Helyi Ikon menüből, melynek az ikonjai a következők: Dekoráció ikon Dekoráció a fal oldalán Dekoráció a fal tetején ARCHline.XP 2005

110 Fal Az utasítás eredménye a fotórealisztikus megjelenítéskor, illetve a 3D vektoriális rajzon is látható. Az utóbbihoz kapcsolja be a 3D építése párbeszédablakban a opciókat Az utasítás leírását lásd a Dekoráció- Burkolatkiosztás fejezetben Anyag hozzárendelése Gyakori eset az, amikor a főfalhoz válaszfalak csatlakoznak és az így létrehozott különböző helyiségekben ugyanahhoz a falhoz más anyag tartozik. A programban lehetőség van arra, hogy egy falnak két fallal határolt felületéhez másik anyagot rendeljünk. Hozzárendelés Kattintson jobb egér gombbal a falnak arra a darabjára, aminek módosítani kívánja a felület anyagát. Felhasználói kézikönyv

111 9. Építészet 481 Válassza a Helyi menü Anyag hozzárendelése A kiválasztott kontúr darabon utasítást. Válassza ki a kívánt anyagot. Enter Lezárja az utasítást. A fal kijelölt darabjának anyaga megváltozik. A Fal tulajdonság párbeszédablakban a fal anyaga természetesen az eredeti hozzárendelést tartalmazza, de figyelmeztető üzenet jelzi, hogy változtatás történt: Törlés Az így módosított faldarab anyaga visszaállítható az eredeti formában. Ha vissza akar térni a Tulajdonság párbeszédablakban megadott anyaghoz, használja a Helyi menü Anyag hozzárendelése Törlés a kiválasztott kontúrdarabról utasítást. A fal egy kiválasztott darabjához anyagot a Dekoráció utasítással is hozzárendelhetünk Függönyfal A fal egyik oldalát üvegborítással láthatja el, miközben a fal kazettás szerkezetű tartóvázzá alakul át. Profilt adhat hozzá, ill. törölheti azt. Ez a profil csak az üvegborításra vonatkozik, a falra nem. A következő parancsok közül választhat: ARCHline.XP 2005

112 Fal Hozzáad Létrehozza a falból a függönyfalat. Az utasítással módosíthatja meglévő függönyfal paramétereit. Válassza ki a falnak azt az oldalát, amelyhez üveglapokat rendel. Töltse ki a párbeszédablakban a következő értékeket: az üveg vastagságát, az üvegek közti vízszintes és függőleges hézagot, a falszerkezet vastagságát. Adja meg az üveglapok szélességét és magasságát. A program ennek függvényében megadja a szükséges üveglapok számát vízszintes és függőleges irányban. Természetesen kiszámolja a vízszintes és függőleges maradékot. Tájékoztat a fal hosszáról és magasságáról. A maradékot eloszthatja a fal két oldalán, illetve alul és fölül. Ehhez adja meg az első üveglap X és Y irányú távolságát a fal bal alsó pontjától. Rendeljen anyagot az üveglapokhoz. Ok Bezárja a párbeszédablakot. Felhasználói kézikönyv

113 9. Építészet 483 Ha módosítani kívánja a függönyfal paramétereit, a fal Helyi menüből válassza újból a Hozzáad utasítást. A megjelenő párbeszédablakban módosítsa az értékeket.! Vigyázzon arra, hogy a falat mindig azon oldalánál válassza ki, amelyre az üvegborítás kerül. Törlés Eltávolítja a függönyfalat a kiválasztott falról. A kazettás szerkezetű tartóvázzá átalakul valódi fallá. Válassza ki azt a falat, melyről eltávolítja az üvegborítást. Profil vágás függönyfalon Szükség lehet olyan függönyfal létrehozására, ami a valóságban egy szabálytalan alakzatú üvegborítás a falon. Ezt úgy lehet elérni, hogy a függönyfalhoz profilt rendel. A profil kontúrja nem haladhatja meg a fal kontúrját. A profil vágás csak az üvegborításra hajtódik végre, a falra nem. Ekkor érdemes a kazettás szerkezetű tartóváz helyett normál falszerkezetet használni. Ez úgy érhető el, hogy a Függönyfal Hozzáadás párbeszédablakban a falszerkezet vastagságát 0-ra kell állítani. A falnál megszokott módon kétféle profil vágható: teljes profil és felső profil. ARCHline.XP 2005

114 Fal Teljes profil A Teljes profil utasítás működése megegyezik a Fal teljes profiljának módosítása utasítással. Felső profil A Felső profil utasítás működése megegyezik a Fal felső profiljának módosítása utasítással. Profil törlés Visszaállítja az eredeti függönyfalat. Példa A Függönyfal párbeszédablakban az üveg vastagságának lehet negatív értéket is adni. Ebben az esetben az üveg vastagsága a falon belül helyezkedik el. Ha a függönyfalra profilt vág, akkor a profil a rácsszerkezetre is érvényes, nem csak az üvegre. Felhasználói kézikönyv

115 9. Építészet Rétegek Réteges falaknál a rétegek sorrendje függ a fal referenciavonalának helyzetétől. Előfordulhat, hogy a referenciavonal rossz megválasztása miatt a rétegek sorrendje nem megfelelő, és így a rétegek nem tudnak kapcsolódni egymáshoz. Ekkor szükség van a rétegek megfordítására A rétegek megfordítására a következő parancsokat alkalmazhatja: Tükrözés A rétegek megfordításának legegyszerűbb módja a Tükrözés utasítás használata. Az utasítás automatikusan megfordítja a kiválasztott fal rétegrendjét, úgy hogy a fal középvonalára tükrözi azt. Tükrözés + eltolás A paranccsal tükrözheti a kiválasztott falrétegeket. A tükrözés tengelye a falnak a kiválasztott oldala lesz, így a fal eltolódik a falvastagsággal. A helyes állapot eléréséhez alkalmazni kell az Eltolás parancsot, amely automatikusan a helyére tolja a falat: Eltolás A kiválasztott falat eltolhatja vastagságának távolságával. A távolságot a falnak attól az oldalától mérjük, amelyre a kiválasztás esett. Az utasítás nem csak a rétegek megfordításánál használható, hanem akkor is, ha a falat a falvastagsággal kell eltolni. Ennek ez a leggyorsabb módja. ARCHline.XP 2005

116 Fal Sraffozás A falsraffozást különbözőképpen jelenítheti meg: Normál A normáltól különböző megjelenítéseknek az a célja, hogy a tervezés fázisában felgyorsítsák a kirajzolást, ugyanakkor nem befolyásolják a falsraffozás beállított értékeit. A nyomtatási fázisban ajánlatos visszaállítani a normál megjelenítést. A megjelenítés érvényes a terven levő összes falra, tehát globális hatása van. A falat a párbeszédablakban megadott értékekkel sraffozza. Nyomtatáskor ezt használja. Kitöltött A falat besatírozza a sraffozás megadott színével. Üres Fotó A falat nem sraffozással, hanem üresen jeleníti meg. A megjelenítés gyors, de nem tájékoztat a sraffozásról. A fal sraffozását a Fal tulajdonságok párbeszédablakban a sraffozáshoz rendelt valódi fotóval (bimap) helyettesíti. A bitmap természetesen nem veheti figyelembe a sraffozás paramétereit: sor, oszlop távolságot, dőlésszöget. Felhasználói kézikönyv

117 9. Építészet 487 Mégis, a tervezés közben érdemes ezt használni, mert látszik a sraffozási minta, miközben a kirajzolás felgyorsul. Normál Kitöltött Üres Fotó Adatok Sorszámozhatja a falakat, illetve törölheti a sorszámozást. Sorszámozás A sorszám a falak egymás utáni sorszáma 1-től indulva. Sorszámozás azonosítóval Lehetőség van a falak sorszáma mellett a falak azonosítójának feltüntetésére egy F (fal) betű kíséretében. Ugyanez az azonosító jelenik meg a Word Excel és az Épületszámítások listákban is. Így a falak és a hozzátartozó számítások egymáshoz rendelhetőek. ARCHline.XP 2005

118 Fal A Word és Excel lista a Lista menüből, az Épületszámítások párbeszédablak az Eszközök menü Mennyiségi kimutatás utasítással hívható. Excel lista esetén a falak és a hozzátartozó számítások egymáshoz rendelését gyorsítja az utasítás. A program az Excel listában levő elem azonosítójának megfelelően kijelöli a terven a kért elemet. Lásd: a Excel lista fejezetet. Sorszámozás törlése A parancs automatikusan törli a rajzon lévő összes fal sorszámozását. Felhasználói kézikönyv

119 9. Építészet Strukturális és díszítő elemek Oszlop Strukturális elemek A Strukturális elemek alatt az épület tartószerkezetét alkotó elemeket értjük. Ezek az oszlopok és a gerendák. Mennyiségi kimutatás estén ezek az elemek külön kigyűjthetőek, az értékek statikai programoknak átadhatóak. Oszlopok és a gerendák létrehozására azonos módszert kínál a program: Az oszlop vagy a gerenda profiljának kiválasztása után a megadott magassággal ill. hosszal létrejön az elem. Az így létrejött építészeti elem nem lesz része az objektumkönyvtárnak. Ezek a tartószerkezetként elhelyezett elemek nem felelnek meg az objektumkönyvtárból elhelyezett oszlopoknak és gerendáknak. Díszítő elemek Egyedi homlokzati díszítőelemek, lábazatok, osztópárkányok, esőcsatornák létrehozásának legegyszerűbb módja az alaprajzon egy kiválasztott profil adott úton való végighúzása. Ekkor az elem létrejön, a nyomvonala megjelenik az alaprajzon és megjelenik a 3D-s modell Az így létrejött építészeti elemek sem lesznek részei az objektumkönyvtárnak. A díszítőelemekről mennyiségi kimutatás nem készül. Az oszlopoknak, gerendáknak, díszítő elemeknek a tulajdonságait a létrehozásukkor kell megadni. A tulajdonságaik utólag módosíthatóak. ARCHline.XP 2005

120 Strukturális és díszítő elemek A strukturális és díszítő elemek közös jellegzetessége, hogy mindkét elemtípust a keresztmetszeti profiljával kell megadni. Az Oszlop készlet elemei: Oszlop Lehetőség van tartószerkezeti oszlopok elhelyezésére az aktív szinten vagy a domborzaton. Ezek az oszlopok elhelyezhetők a falba, ettől kezdve a fallal egy szerkezeti elemet fognak alkotni. Válassza ki az Oldalmenüből az Oszlop készlet Oszlop ikont. A megjelenő párbeszédablakban beállíthatja az oszlop tulajdonságait. Általános tulajdonságok A párbeszédablak felső részében beállíthatja az általános tulajdonságokat: szín, fólia, vonalvastagság, vonaltípus. Felhasználói kézikönyv

121 9. Építészet 491 Lásd: az általános tulajdonságok részletes leírást a Általános tulajdonságok beállítása fejezetben, a Költségparaméterek leírását a Költségparaméterek hozzárendelés fejezetben, a Készletek leírását a Tulajdonságkészletek használata fejezetben. Profilkiválasztás Az oszlopot a keresztmetszeti profilja jellemzi. Ezért először válassza ki a keresztmetszeti profilt a Profil elhelyezés párbeszédablakban és adja meg a az oszlop keresztmetszeti méreteit. A Profil elhelyezés párbeszédablak részletes leírását lásd a Válasszon a profil listából fejezetben. OK gomb hatására újból az Oszlop párbeszédablak az aktív. A párbeszédablak bal oldalán látható rajzmezőben jelenik meg az előbb kiválasztott keresztmetszet. Referenciapont Kiválaszthatja az elem elhelyezési referenciapontját. Az aktív pont piros, a nem aktív referenciapontok zöld színnel jelennek meg. Anyag Közvetlenül az ábra alatt állíthatja be az oszlop testének és az oszlop palástjának az anyagát. Az anyagnévre duplán kattintva az Anyag párbeszédablakból kiválaszthatja a megfelelő anyagtípust. Fő tulajdonságok Állítsa be az oszlop következő tulajdonságait: Az aktuális emelet 0 szintjéhez viszonyított magasság Az oszlop magassága A dőlés forgatása határozza meg, hogy a következő mezőben beállított dőlésszög milyen irányban dönti el a testet. Az eredmény az alaprajzon nem látszik, csak a 3D-s nézeten, hiszen az alaprajzon csak a szimbolikus megjelenés történik. ARCHline.XP 2005

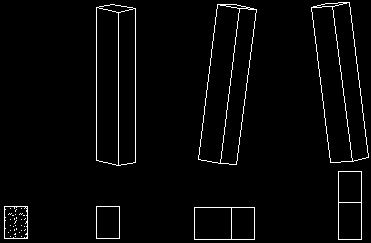

122 Strukturális és díszítő elemek Az oszlop dőlésszöge az aktuális iránynak megfelelően Axonometria Alaprajz Dőlés forgatása: 0º 0º 90º Dőlésszög: 0º 80º 80º Az alaprajzi kép mind három esetben ugyanaz. Felülnézet Az elhelyezés paraméterei A következő részben az oszlop elhelyezésével kapcsolatos opciók találhatók: Forgatás szöge Megadhatja az elhelyezéskor használatos forgatás szögét a Z tengely körül. Ez a forgatás hatással van az alaprajzra is. Ha itt nem adja meg a forgatás szögét, ezt még az elhelyezéskor is megteheti. Rögzített 3D Amennyiben a Módosítás menü 3D-s alakrögzítés utasítással az oszlopot a falhoz kapcsolta, itt az opció bekapcsolt állapotba kerül. A kikapcsolással Felhasználói kézikönyv

123 9. Építészet 493 törölni lehet a rögzítést. A párbeszédablakban a rögzítést bekapcsolni nem, lehet. A rögzítéssel lehetősége van építészeti elemekhez hozzárendelni azok 2D-s rajzától független 3 dimenziós képét. Ily módon könnyen létrehozhat részletes 3D-s nézeteket, anélkül, hogy ezt a részletezést a 2D-s rajzon megjelenítené. Helyezze a falba Automatikusan beleilleszti a falba az oszlopot, kivágva annak helyét a falból. Így az alaprajzon a program nem jeleníti meg a falsraffozást és a fal kontúrját az oszlop mögött. A falba illesztett objektum ugyanolyan kapcsolatban van a födémekkel és tetőkkel, mint az azt tartalmazó fal. Az így elhelyezett objektum a fal részévé válik, tehát, ha a fal törlődik, törlődik az objektum is. Csak a helyét képezze a falban Automatikusan beilleszti az objektumot a falba, de a 3Ds nézeten kivonja az objektumot a falból, azaz csak a helyét képezi. Az opció csak a Helyezze a falba opció bekapcsolása után aktív. Ezzel a módszerrel könnyen ki lehet alakítani a falban szellőzőket, kürtőket, gépészeti strangokat. A falról kért mennyiségi számításoknál a program az így kialakított oszlophelyeket kivonja a fal térfogatából. ARCHline.XP 2005

124 Strukturális és díszítő elemek Ref. pont csere Az opció aktiválásával az oszlopok elhelyezése közben változtathatja az aktív referenciapontot. Miután bezárta a párbeszédablakot az Ok gombbal, helyezze el az oszlopot a rajzon. Ha újabb oszlopot kíván elhelyezni, de más referenciaponttal, nyomja meg az Enter billentyűt. Megjelenik egy ablak, amelyben módosíthatja az aktív referenciapontot. Helyezze el az oszlopot. Enter. Adjon meg új referenciapontot. Ok, vagy nyomja meg a Mégsem gombot, hogy kilépjen a parancsból. Domborzaton Az oszlopot nem csak építészeti szinten, emeleten, hanem domborzaton is elhelyezheti. A párbeszédablak bezárása után válasszon ki egy domborzatot, aminek a magasságát lekéri. Helyezze el az oszlopot. A program az oszlopot ráhelyezi a terepre a lekért pont magasságában. Födém-tető vágás A parancs ugyanúgy működik, mint a fal esetében. Kapcsolja be az opciót: Ha a 3D építés párbeszédablakban a Fal-födém-tető vágás opció bekapcsolt állapotban van, akkor azok a födémek és tetők, amelyeknél kérte a vágást, a fallal együtt elvágják az oszlopokat is. Az eredmény független attól, hogy az oszlop a fal része-e. 2D nem látható Az opció bekapcsolása esetén a program az alaprajzon szaggatott vonallal jelöli az oszlopot, miközben a 3D ablakban megjeleníti a modellt. Felhasználói kézikönyv

125 9. Építészet 495 Minta Az oszlop alaprajzi megjelenítését sraffozással jelölheti, ha bekapcsolja az opciót. Kattintson a gombra, hogy a megjelenő párbeszédablakban kiválaszthassa a megfelelő mintatípust. Lásd a Sraffozás tulajdonságai fejezetet. Mátrix A mátrix gombra kattintva lehetőség van arra, hogy egyszerre több oszlopot helyezzen el mátrix alakban. Az Értékkel opciót választva megadható a mátrix elemeinek a száma és a köztük levő távolság. A Grafikus opció esetén a megadott számú elemeket úgy helyezi el a program, hogy a mátrix teljes szélességét, magasságát, illetve az oldal irányát grafikusan kell megadni. A Szokásos opciót választva vissza lehet állítani az egyenkénti elhelyezésre. Elhelyezés Ha beállította az oszlop tulajdonságait, és Ok-val bezárta a párbeszédablakot: Helyezze el az oszlopot a rajzon. ARCHline.XP 2005

126 Strukturális és díszítő elemek Opciók: FIXSZÖG GRAFIKUS Adja meg a forgatás szögét. Enter. Helyezze el az oszlopot a rajzon. Adja meg a forgatás középpontját, és jelölje grafikusan a szög csúcspontját. Falba helyezett oszlopok A tartószerkezeti oszlopokra kérhet Mennyiségi kimutatást, amelyet az Eszköz menüből hívhat. Az Épületszámítások párbeszédablakban az Oszlop gombra kattintson. A lista az oszlopok geometriai paraméterein kívül az elhelyezés koordinátáját is tartalmazza Gerenda Tartószerkezeti elemek közé tartoznak a gerendák is. A gerendák elhelyezhetők a falba, ettől kezdve a fallal egy szerkezeti elemet fognak alkotni. Elhelyezheti az aktív szinten vagy a domborzaton. Felhasználói kézikönyv

127 9. Építészet 497 Az Oszlop készlet - Gerenda ikon aktiválásakor lényegében ugyanaz a párbeszédablak jelenik meg, mint az Oszlop parancs esetében. A különbség a gerenda, mint tartószerkezeti elem használatából következik. Nem található meg : a sraffozás és a dőlésszög forgatása opció. Ellenben rendelkezik még a következő opciókkal: Referenciavonal A program szaggatott vonallal jeleníti meg a gerenda referenciavonalát. Interaktív hossz Ha aktiválja az opciót, a gerenda hosszúságát elhelyezésnél grafikusan adhatja meg. ARCHline.XP 2005

128 Strukturális és díszítő elemek Adja meg a kezdőpontot, majd húzza el a kurzort a megfelelő irányba és adja meg a gerenda végpontját Profilmegadás útvonal mentén A parancs segítségével tetszőleges díszítőelem, lábazatok, osztópárkányok, esőcsatornák hozhatók létre. A módszer a következő: a kiválasztott profilt végig kell húzni adott útvonal mentén. Ekkor az elem létrejön, a nyomvonala megjelenik az alaprajzon és megjelenik a 3D-s modell is. A módszer a következő: Először meg kell adni az útvonalat, amelyen végighúzza a profilt. Az útvonal lehet nyitott és zárt. Ki kell választani a profilt és beállítani a megfelelő paramétereket. Útvonal megadása Válasszon egy kulcsszót a parancssorból, így szabadon megadhatja a profil útvonalát. Opciók: NYITOTT ZÁRT Nyitott útvonalat adhat meg a profilnak. Zárt útvonalat adhat meg a profilnak. A parancs összeilleszti a díszítés két végpontját. Sorban egymásután adja meg az útvonal pontjait. Az útvonal tartalmazhat egyenes és íves szakaszokat. Ezek érintőlegesen is kapcsolódhatnak egymáshoz: ÉRINTŐLEGES és ÍV kulcsszavak Enter befejezi az útvonal megadását. Adja meg a kijelölt pontok magasságát. Az útvonal pontjainak magasság eltérő lehet, így ferde díszítőelemet is kialakíthat, vagy Enter alkalmazza az előző pont magasságát. Profil meghatározása Az útvonal megadása után automatikusa megjelenik a Díszítőelem párbeszédablak: Felhasználói kézikönyv

129 9. Építészet 499 A díszítőelemet a keresztmetszeti profiljával jellemezzük. Kattintson a gombra és válassza ki a keresztmetszeti profilt a Profil elhelyezés párbeszédablakban és adja meg a díszítőelem keresztmetszeti méreteit. A Profil elhelyezés párbeszédablak részletes leírását lásd a Válasszon a profil listából fejezetben. OK gomb hatására újból a Díszítőelem párbeszédablak az aktív. A kiválasztott profil megjelenik a rajzi mezőben, és az alatta levő listában beállíthatók a tulajdonságai. Referenciapont Válassza ki az elem elhelyezési referenciapontját. Az aktív pont piros, a nem aktív referenciapontok zöld színnel jelennek meg. Eltolás Meghatározhatja a profil kiválasztott referenciapontjának vízszintes és függőleges távolságát a kijelölt útvonaltól. Mint ahogyan azt az alatta levő ábra is mutatja, negatív és pozitív értéket is megadhat. ARCHline.XP 2005

130 Strukturális és díszítő elemek Anyag A Nincs anyag gombra kattintva megjelenik az Anyag párbeszédablak, melyben kiválaszthatja, milyen anyagot rendel a díszítőelemhez. Kattintson duplán az anyag nevére a párbeszédablak jobb alsó sarkában, így az Anyag párbeszédablak megjelenik, melyben anyagtípusokat rendelhet a kiválasztott elemhez. Általános beállítások Nyomja meg a gombot, hogy az Általános beállítások párbeszédablakot megjelenítse. Ebben a részben a program megjeleníti az egész profilt, a beállított értékeknek megfelelően. Beállíthatja, hogy a díszítőelemet melyik fóliára tegye, valamint azt, hogy milyen legyen a szín és a vonalvastagság az alaprajzon, ill. a 3D-s környezetben. Az utolsó mezőben a kijelölt útvonal magasságát állíthatja be. A magasság beállítását az elhelyezésnél is megadhatja. Felhasználói kézikönyv

131 9. Építészet 501 Miután beállította a profil tulajdonságait a párbeszédablakban, és azt bezárta az Ok gombbal, az alaprajzon megjelenik a díszítőelem útvonala. A díszítés megjeleníthető 3D-ben is Objektum falba illesztése A parancs beleilleszti a falba az objektumot, strukturális elemet úgy, hogy kivágja annak helyét a falból. Így az alaprajzon a program nem jeleníti meg a falsraffozást és a fal kontúrját az objektum mögött. A parancs helyettesíthető az Objektum - Oszlop Gerenda tulajdonságok párbeszédablak - Helyezze a falba opció bekapcsolásával. A beillesztett objektum a fal részévé válik. A szerkesztőparancsok (törlés, mozgatás, másolás, stb.) az egész csoportra hatással vannak. A fal sraffozását a beillesztett objektumok nem veszik át. ARCHline.XP 2005

132 Strukturális és díszítő elemek Válasszon ki építészeti elemeket, amelyeket a megfelelő falba illeszt. Enter Befejezi a parancsot. Falba illesztett kémény: A falba illesztett objektum nem veszi át a falra beállított automatikus vágást födémmel, tetővel. A vágás az Objektum - Oszlop Gerenda tulajdonság párbeszédablakban beállított kapcsolótól függ Objektum kivétele a falból A parancs kiveszi a kiválasztott - korábban már beillesztett - objektumot a falból. A kivétel után: Az objektum visszanyeri eredeti tulajdonságait, egyedi objektumként értelmezhető. A fal sraffozása betakarja az objektumot is. Válasszon ki építészeti elemeket, amelyeket kivesz a megfelelő falból. Enter Befejezi a parancsot. Falba illesztett kémény A kémény a kivétel után A parancs helyettesíthető az Objektum - Oszlop Gerenda tulajdonságok párbeszédablak - Helyezze a falba opció kikapcsolásával.. Felhasználói kézikönyv

133 9. Építészet Oszlop, gerenda, díszítés módosítása Mint az összes elemnél, az oszlop, gerenda, és a díszítés esetében is ugyanolyan módon működik az elemek tulajdonságainak módosítása. Ha duplán kattint az elemre, vagy ha az egér jobb gombjával választja ki, majd a Helyi menüből a Módosítás parancsra kattint, megjelenik a Tulajdonságok párbeszédablak, melyben módosíthatja a kiválasztott elem tulajdonságait. Amennyiben a Módosítás menü 3D alakrögzítés utasítás segítségével az elemeket rögzítette, akkor a 3D rögzített opció bekapcsolt állapotba kerül a módosításkor megjelenő Tulajdonság párbeszédablakban. Az Oszlop Helyi ikon menüből az oszlop magassága változtatható. Oszlop magassága Az elemre kattintva, majd az ikonra, megjelenik egy mező, melyben módosíthatja az oszlop aktuális magasságát: A díszítés Helyi menüjéből további parancsokat választhat ki, melyekkel a díszítés útvonalát módosíthatja. Ezek a következők: A parancsok részletes leírását lásd a Korlátlétrehozás, szerkesztés fejezetben. ARCHline.XP 2005

134 Strukturális és díszítő elemek Az Oszlop Helyi ikon menü szerkesztő parancsa 2D-ben: Oszlop magassága Ha rákattint az ikonra, megjelenik egy mező, melyben módosíthatja az oszlop aktuális magasságát: Felhasználói kézikönyv

135 9. Építészet Nyílászárók Bevezetés Az ARCHline.XP 2005 az Ajtó illetve Ablak könyvtárakon belül kategóriákba (.oli) rendezve tartalmazza a nyílászárók típuskészletét. Minden típus változtatható paraméterekkel rendelkezik, amelyeket a tulajdonságok beállításakor adhat meg. Ily módon a könyvtár méretének növelése nélkül ugyanazt az elemet különböző méretekkel helyezheti el a tervrajzon. Mindezek ellenére nem létezik olyan teljes nyílászáró könyvtár, amely például valamennyi felmért vagy egyedi nyílászárót tartalmazná. Ezért, mint azt látni fogjuk, a program lehetőséget ad egyedi nyílászárók létrehozására. A megfelelő nyílászáró típus kiválasztása és a tulajdonságok beállítása után az Ajtó/Ablak készlet funkciói lehetővé teszik a nyílászárók elhelyezését falakban és szükség esetén azok módosítását. Bármilyen alakú falra elhelyezhetőek nyílászárók, annak egyenes vagy íves szakaszaira egyaránt. A nyílászárók követik a hozzájuk tartozó falak módosulásait. Az ARCHline.XP 2005-ben az ajtót/ablakot egy alaprajzi ábrázolás reprezentálja, melynek megjelenítése a nyílászáró méretarány értékétől függ Ezt a Nézet menü Nyílászáró és fal méretarány utasításban állíthatja be. A nyílászáró hozzácsatlakozik a falhoz, és nem választható el attól; a fal fóliájára helyeződik (kivéve, ha azt az helyezte el). Önálló ajtó / ablak ikonnal ARCHline.XP 2005

136 Nyílászárók Új nyílászárók Az ARCHline.XP 2005 lehetővé teszi, hogy az építész is létrehozhasson ajtót, vagy ablakot egyedileg megrajzolt formával. Az Új ajtó/ablak paranccsal létrehozott nyílászárók a könyvtárba elmentődnek, így bármely tervrajzon felhasználhatóak. A Sarokablak paranccsal bármilyen falra illetve falsarokra tervezhető egyedi alakú és tagolású nyílászáró. Akkor is használhatja, ha íves falra helyezi el, ekkor az üveg is íves lesz. Ezzel a módszerrel létrehozott elem nem lesz része a könyvtárnak. Felhasználói kézikönyv

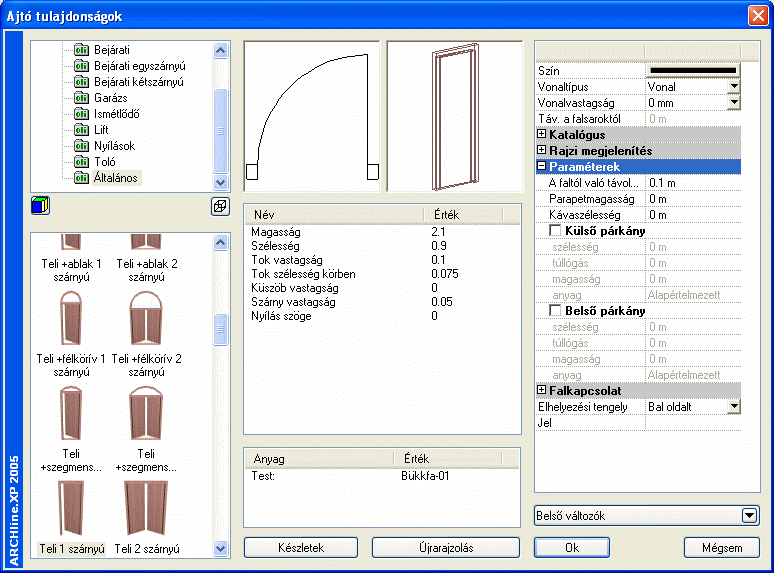

137 9. Építészet Ajtó/Ablak tulajdonságai Mielőtt elhelyezne egy nyílászárót, meg kell adnia annak tulajdonságait. Ezeket a tulajdonságokat az Ajtó/Ablak készlet kiválasztásával érheti el, ha az egér jobb gombjával kattint az ikonra, vagy a Formátum menü - Ajtó/Ablak parancs aktiválásával. Ekkor megjelenik az Ajtó/Ablak tulajdonságok párbeszédablak. Lehetőség van a jobb oldali táblázatban a csoportok megnyitására, ill. bezárására a + és a jellel.. Az ábrán a Katalógus, a Rajzi megjelenítés és a Falkapcsolatok bezárt állapotban, míg a Paraméterek megnyitott állapotban vannak. Így beállíthatja, hogy a párbeszédablak az Ön számára legfontosabb tulajdonságokat jelenítse meg. Az ablak tulajdonságai lényegében megegyeznek az ajtó tulajdonságaival. A felhasználó előre megadhatja a kategóriát és a nyílászáró típusát, valamint lehetősége van beállítani a kiválasztott nyílászárónak a megfelelő geometriai értékeit, az anyagát, stb. A párbeszédablakon belüli bármely változtatás globális érvényű, tehát az ezután elhelyezett nyílászáró típus az itt beállított értékekkel fog rendelkezni. ARCHline.XP 2005

138 Nyílászárók Az Új ajtó/ablak paranccsal létrehozott nyílászárók is megjelennek a típusok között. Ezek csak három módosítható változóval rendelkeznek (X, Y, Z méret). A többi méret fix. A Nyílászárók tulajdonságait a következő csoportokban tárgyaljuk: Nyílászáró típusának kiválasztása Fő paraméterek Általános tulajdonságok, Katalógus, Készlet Rajzi megjelenítés Falba illesztés paraméterek Falkapcsolat Elhelyezés paraméterei Nyílászáró típusának kiválasztása Ha a bal alsó lista feletti ikonra kattintgat, megadhatja, mi alapján szeretné megjeleníteni a kiválasztott fájlban a nyílászárókat: Felhasználói kézikönyv

139 9. Építészet 509 a nevével, az alaprajzi szimbólumával, vagy a 3D-s színezett képével. Ha a bal alsó lista feletti másik ikonra kattint, kiválaszthatja, hogy a kívánt nyílászáró típus 3D-s képét hogyan szeretné megjeleníteni a párbeszédablakban. Drótvázas megjelenítés. Takart vonalas ábrázolás. Válasszon a nyílászáró könyvtárból egy kategóriát és azon belül egy típust a listából. Ekkor a párbeszédablakban megjelenik a kiválasztott típus alaprajzi szimbóluma, 3D-s formája és geometriai paraméterei, melyeket szükség szerint módosíthat. ARCHline.XP 2005

140 Nyílászárók Fő paraméterek Ha duplán kattint az értékre, módosíthatja a kiválasztott ajtó/ablak fő tulajdonságait, mint pl. magasság, szélesség, tokvastagság, stb. A paraméterek közül fontos kiemelni a küszöb vastagságot, és a nyílás szögét. Küszöb vastagság: Ettől az értéktől nem csak a 3D-s modell, hanem az alaprajzi megjelenítés is függ: Küszöb vastagság = 0: Küszöb vastagság = 0.02 Itt 1:50 s nyílászáró méretarányt állítottunk be a Nézet menüben. Nyílás szöge: A nyílászárók nyithatók. Az érték 0º és 90º között változhat. Ablak esetében az érték lehet 0 és - 15º között is, ekkor az ablak bukó ablakként jelenik meg. A paraméternek csak a 3D-s modellre van hatással. Anyagok Adja meg a nyílászáró anyagát. Kattintson duplán az anyag nevére, így megjelenik az Anyag párbeszédablak. Az elemek anyagait ennek segítségével adhatja meg. Felhasználói kézikönyv

141 9. Építészet 511 Lásd a Anyag tulajdonságai fejezetet. Ha módosított a kiválasztott nyílászáró típus paraméterein, válassza az Újrarajzolás gombot, hogy lássa a változtatás eredményét a párbeszédablakban. A Fő paraméterek megadásakor a program ellenőrzi a megadott értéket különböző belső feltételek alapján. Ha az érték nem felel meg a feltételnek, az Újrarajzolás gomb megnyomása után kiírja, hogy nem fogadja el az értékeket, és visszaállítja az eredeti állapotot. Ezért több paraméter változtatása esetén ajánljuk, hogy minden érték megadása után kattintson az Újrarajzolás gombra, így a program azonnal jelzi, hogy a beírt értéket elfogadja vagy nem Általános tulajdonságok Adja meg a nyílászáró színét. Adja meg a nyílászáró vonaltípusát. Adja meg a nyílászáró vonalvastagságát. Lásd: az Általános tulajdonságok részletes leírást a Általános tulajdonságok beállítása fejezetben, a Készletek leírását a Tulajdonságkészletek használata fejezetben. a Költségparaméterek leírását a Költségparaméterek hozzárendelése fejezetben, a Katalógus leírását a Termékkatalógus fejezetben Rajzi megjelenítés csoport A Rajzi megjelenítés csoport előtti + jelre kattintva a következő tulajdonságokat állíthatja be: ARCHline.XP 2005

142 Nyílászárók Ott hol a neveket az ikon követi, a névre duplán kattintva, vagy az ikonra kattintva, párbeszédablak jelenik meg. 3D megjelenítés A kapcsoló kikapcsolása esetén nem jelenik meg a nyílászáró 3D modellje. A nyílászárónak csak alaprajzi szimbóluma lesz, a 3D- modellben a kontúr nyílást vág a falban, de nem lesz 3D-s megjelenítése. Ez pl. lépcsőházak tervezésénél hasznos. Ekkor a földszinten elhelyezett nyílászáró a teljes magassággal rendelkezik, létezik alaprajzi szimbóluma és 3D- modellje. A következő szinten levő ablaknak nincs 3D-s megjelenítése, de van alaprajzi képe. Ennek a nyílászárónak a kontúrja nyílást vág a falba, amelyet kitölt az alatta levő szintre helyezett teljes magassággal rendelkező nyílászáró. Felhasználói kézikönyv

143 9. Építészet 513 Referenciavonal Ha bekapcsolja az opciókat, a program a az alaprajzon megrajzolja a fal külső és belső vonalát a nyílászárónál. Referenciavonal típusa A legördülő listából megadhatja a külső/belső referenciavonal típusát: 3D rögzítés Amennyiben a Módosítás menü 3D-s alakrögzítés utasítással a nyílászáró 3D-s képét rögzíti pl. egy falhoz, itt az opció bekapcsolt állapotba kerül. A kikapcsolással törölni lehet a rögzítést. A párbeszédablakban a rögzítést bekapcsolni nem lehet. Lásd a részletes leírást a D-s alakrögzítés fejezetben Káva kialakítása - Rétegek befordítása Lehetőség van kávás ajtó / ablak csatlakozás kialakítására. Ehhez a kávaszélességet kell megadni a falba illesztés paraméterei között. A kávaszélesség a fal külső oldalának a nyílászáró tokjára való rálógását határozza meg. Ez a szélesség a fal beforduló rétegeinek összes szélességét jelenti. Alapértelmezés szerint az ábrához hasonló módon jeleníti meg a program a nullánál nagyobb kávaszélességet; az egyes falrétegeket nem fordítja be a nyílászáró tokjához. Réteges fal esetén a káva kialakításához szükséges a rétegek befordítása: A falrétegek befordítására csak akkor van lehetőség, ha: a nyílászárót tartalmazó fal legalább két rétegből áll, és a kávaszélesség értéke nem nulla. ARCHline.XP 2005

144 Nyílászárók Adja meg a kávaszélességet a Paraméterek csoportban:0,1 m A Rétegek befordítása ikonra kattintva megjelenik a párbeszédablak. Válassza ki a listából, hogy hány réteget kíván befordítani a tokhoz (max. 6). Adja meg sorban az egyes rétegek beforgatott vastagságát. Ezeknek az értékeknek az összege nem lehet nagyobb a nyílászáró kávaszélességénél. A visszafordítás szélessége lehet 0 is: Felhasználói kézikönyv

145 9. Építészet 515 Alaprajzi forma csak ajtók esetén Hat különböző alaprajzi ábrázolási módját választhatja ki az ajtóknak. Ezeket alkalmazhatja a különböző típusokra. Az ábrázolási módok függnek a megjelenítés méretarányától. A méretarányt a Nézet menü Nyílászáró és fal méretarány párbeszédablakban állíthatja be. Az Alaprajzi forma ikonra kattintva megjelenik a párbeszédablak: Gerébtokos ajtó Pallótokos ajtó ARCHline.XP 2005

146 Nyílászárók Fémajtó szögacél tokban Speciális forma Megegyezik a gerébtokos ajtó jelölésével, de 1:100-ban egyszerűsített. Hevedertokos ajtó Felhasználói kézikönyv

147 9. Építészet 517 Nyílásirány ív helyett ferde vonallal Egyszerűsített jelölés Az alaprajzi ábrázolási módban a küszöb akkor jelenik meg, ha a fő geometriai tulajdonságok közül a küszöb vastagság értéke nem 0. Méretezés Az Méretezés ikonra kattintva megjelenik a párbeszédablak: Itt lehet megadni a nyílászáró méretezés tulajdonságait. A Méretezés készlet Nyílászáró méretezése utasítás az itt beállított értékekkel helyezi el a nyílászáró méretezést Ha bekapcsolja a Méretezés hozzárendelése a nyílászáróhoz opciót, a nyílászáró elhelyezésekor automatikusan megjelennek a méretezések is. ARCHline.XP 2005

148 Nyílászárók A méretezésre illesztett paramétereket határozza meg. Az egyes ikonokra kattintva: Felhasználói kézikönyv

149 9. Építészet 519 A méretezés a nyílászáró irányával párhuzamos. A mezőben megadhatja a méretvonal távolságát. Ez az érték lehet negatív is, ekkor a nyílászáró másik oldalára helyezi a méretezést. A méretezés a nyílászáró tengelyén van. Ekkor megadhatja a vonal hosszát a szöveg oldalán, illetve a másik oldalon. Itt ne használhat negatív értéket. Ha a konszignációt bekapcsolja, beírhat egy számot a nyílászáró méretkörébe. Ha a szám a 0, a program a nyílászáró ID számát fogja a buborékba írni. A nyílászáró külső méretezése (tokkal együtt). A nyílászáró belső méretezése (a szárny szélessége, azaz a nyílászáró szélessége a tok nélkül). Az opció bekapcsolása esetén a nyílászáró magasságát tok nélkül számolja. A második kapcsoló beállítja, hogy az ajtó magasságába a küszöb magassága beleértendő, vagy sem. Ablak esetében olyankor fontos, amikor az ablak alatti parapet falat eltávolítják, és azt az ablak szerkezetével pótolják. ARCHline.XP 2005

150 Nyílászárók Ekkor az ablak teljes magasságába beleszámítandó a parapet fal magassága ( küszöb ) is. A kapcsoló szabályozza, hogy a káva kialakításával az ablak szélessége változzon-e. A magyar szabványnak megfelelően a kapcsoló legyen bekapcsolt állapotban. Ha a Parapetmagasság opció bekapcsolt állapotban van, a parapet magasságát is beírja az előre megadott szöveg után (pl. pm = ). Megadhatja a padlószint magasságát is az aktív szinttől, méterben. Ebben az esetben a parapetmagasságot ettől a szinttől méretezi a program Paraméterek csoport: a falba illesztés paraméterei Faltól való távolság A nyílászáró tokjának a fal referencia vonalától mért távolsága. Parapetmagasság A párkánynak az aktuális szinttől mért magassága. Kávaszélesség A fal külső oldalának a nyílászáró tokjára való rálógása Külső, belső párkány: bekapcsolható, megadhatók az értékek: szélesség: A külső / belső párkány szélességét határozza meg az ablak külső / belső tok síkjától mérve. túllógás: a külső / belső párkány túllógása a fallal párhuzamosan. magasság A külső / belső párkány vastagságát határozza meg. (A párkány felső síkja az ablak alsó síkjával egyezik meg.) anyag: a külső / belső párkány anyaga megadható. Felhasználói kézikönyv

151 9. Építészet 521 A párkány csak akkor jelenik meg az alaprajzon, ha a nyílászáró méretarány 1:50 vagy 1:20 (Nézet menü). Parapetmagasság Mint az előbb említettük, az ablakok parapetmagasságát a program az aktuális szint aljától méri, és nem a fal aljától. Az ábrán a fal 20 cm magasságban kezdődik. A parapetre 90 cm-t adtunk meg, így a fal alja és az ablak alja között 70 cm távolság van. Természetesen a Padlószint magasság megadására van lehetőség az Ajtó/Ablak tulajdonságok Méretezés párbeszédablakban. ARCHline.XP 2005

152 Nyílászárók Falkapcsolat csoport Falkapcsolat anyaga Az utasításnak a 3D-s megjelenítésben van jelentősége. Itt beállíthatja a nyílászáró szélein kialakuló falvég anyagát. Az Alapértelmezett anyag alapbeállítás esetén a falvég anyaga a fal textúrájával azonos. A névre kattintva az Anyag párbeszédablakból kiválaszthatja, hogy a falkapcsolatnál a falat a fal anyaga helyett milyen más anyaggal (pl. Vakolat) jelenítse meg. Béllet típusok Lehetőség van bélletes nyílászáró kialakítására. A Nyílászáró készlet - Béllet kialakítása utasítással a nyílászáró és a fal kapcsolódásán változtathat. A kialakított béllet különböző típusú lehet: A béllet csak a nyílászáró két oldalán jön létre. A béllet nyílászáró két oldalán és a felső részén jön létre. A béllet körbefut az egész nyílászárón Elhelyezés paraméterek Elhelyezési tengely A nyílászárót annak sarokpontjával helyezi el. A nyílászárót annak tengelyével helyezi el. Az Ajtó / Ablak elhelyezése a fal sarokpontjától utasítás használatakor a TAB billentyű lenyomásával megváltoztathatja az itt beállított Elhelyezési tengelyt. Ily módon a másik sarokpontot is kiválaszthatja elhelyezési tengelyként. Felhasználói kézikönyv

153 9. Építészet 523 Jel A mezőbe írt értéket a program a nyílászáróval párhuzamosan helyezi el. Ha a mezőbe # karaktert ír, akkor a parapetmagasság jelenik meg. Távolság a falsaroktól A tulajdonságok beállításakor a párbeszédablakban ez a mező kiszürkítve jelenik meg. Miután már elhelyezte a falban a nyílászárót, és módosítani kívánja azt, az Ajtó/Ablak tulajdonságok párbeszédablakban megjelenik a mezőben a nyílászáró Elhelyezési tengely távolsága a fal végpontjától. Ekkor módosítható a nyílászáró távolsága a falsaroktól Ajtó / Ablak elhelyezése Az ablakot alapesetben célszerű a fal belső oldalára elhelyezni. Így az alaprajzi szimbóluma (1:20 méretarányban), nyílászáró méretezés, az ablakszárnyak nyílásiránya a 3D modellben, illetve kávás ablak estén a káva a megfelelő helyre kerül. Ezzel szemben a gyakorlatban az építésznek sokszor a külső méretek állnak a rendelkezésére, tehát célszerű az ablakot a külső oldalra elhelyeznie. Ekkor az elhelyezés után tükrözni kell a nyílászárót, hogy az előbb említett esetekben korrekt megjelenítést kapjon. Nyílászáró elhelyezésének módszerei: a legközelebbi falvégpont és a nyílászáró közötti távolság megadásával. a fal egy pontjához képest jobbra vagy balra, a falon két pont megadásával, amely a szélességét határozza meg, a falon kívül, önálló elemként, megadott tetősíkra, egyedi formájú nyílászáró létrehozására és tetszőleges elhelyezésére a falon, akár sarokablakként is. ARCHline.XP 2005

154 Nyílászárók Referenciapontok A nyílászárót referenciapontjaival kapcsolódik a falhoz. Minden alaprajzi ábrázoláson négy referenciapont van (kettő-kettő a falhoz való kapcsolódásnál). Egy nyílászáró attól függően kerül a fal belső, vagy külső oldalára, hogy a fal melyik oldalát választotta ki az elhelyezéskor. Alapértelmezés szerint a referenciapontok a belső falra merőlegesen jönnek létre, de lehetősége van elmozgatni őket a segítségével. Bélletkialakítás parancs Elhelyezési tengely Az elhelyezési tengely lehet a nyílászárót jobb, bal referenciapontja vagy a középtengelye. A program a Tulajdonság párbeszédablakban beállított tengellyel helyezi el a nyílászárót. Ez az Ajtó / Ablak elhelyezése a fal sarokpontjától parancs esetén a TAB billentyűvel megváltoztatható. Nyílásirány Az ajtók nyílási iránya módosítható, ha elhelyezéskor a kívánt oldalra kattint, vagy a későbbiekben a Helyi menü Nyílásirány módosítása parancs használatával, amely megtalálható a Módosítás menü Ajtó / Ablak almenüjében is. Nyílászárót elhelyezhet: az Oldalmenü Ajtó Ablak készlet első négy, illetve öt ikonjainak segítségével: Felhasználói kézikönyv

155 9. Építészet 525 az Objektum központból: Jobb gombbal húzva az elemet a rajzterületre, a megjelenő listából kiválasztható az elhelyezés típusa. a fal helyi menüből: Ajtó / Ablak elhelyezése a fal sarokpontjától A parancs segítségével nyílászáró többféleképpen helyezhető el: grafikusan az alaprajzon a fal egyik végpontjától adott távolsággal az alaprajzon, a fal egyik végpontjától adott távolsággal, ismétléssel az alaprajzon,. grafikusan 3D-ben. Elhelyezés grafikusan az alaprajzon Válasszon egy falat, amelyre nyílászárót akar elhelyezni. ARCHline.XP 2005

156 Nyílászárók Ekkor a kurzor elmozdítása után a program kijelzi az ablak végpontjainak a távolságát a fal végpontjaitól. Az ablak a beállított lépésközzel elmozdítható. Így grafikusan megadhatja a nyílászáró helyét. A lépésközt a Fájl menü Beállítások Általános Háló és vonzás párbeszédablakban kapcsolhatja és állíthatja be. Elhelyezés előtt kattintson a KÖVETKEZŐ kulcsszóra, vagy nyomja meg a TAB billentyűt, ekkor váltogatni tudja a nyílászáró elhelyezési tengelyét. Így, ha a másik sarokpontot választja elhelyezési tengelynek, a lépésközzel való elmozdítás is a fal másik sarokpontjához képest történik. A TÜKRÖZÉS kulcsszóra kattintva a program tükrözi a falon a nyílászárót. Akkor használja a kulcsszót, ha pl. az ablak elhelyezéséhez a fal külső oldalára kattintott, mert a külső méret áll a rendelkezésére. Ebben az esetben az ablakot tükröznie kell, hogy az alaprajzi szimbóluma (1:20 méretarányban), nyílászáró méretezés, az ablakszárnyak nyílásiránya a 3D modellben, illetve kávás ablak estén a káva a megfelelő helyre kerül. Helyezze el grafikusan a nyílászárót. Ajtó esetén kattintson az elhelyezett nyílászáróra, a megfelelő nyílásirány beállításához. Enter Befejezi az irány kiválasztását. Enter Befejezi a parancsot. Elhelyezés adott értékkel az alaprajzon Válasszon egy falat, amelyre nyílászárót akar elhelyezni. Ekkor a kurzor elmozdítása után a program kijelzi az ablak végpontjainak a távolságát a fal végpontjaitól. A KÖVETKEZŐ kulcsszóra kattintva, vagy lenyomva a TAB billentyűt, az elhelyezési tengely változtatható. Felhasználói kézikönyv

157 9. Építészet 527 A TÜKRÖZÉS kulcsszóra kattintva a program tükrözi a falon a nyílászárót. A grafikus elhelyezés helyett írja be a nyílászáró elhelyezési tengelye és a fal sarokpontja közti távolságot. Ha az elhelyezési tengely a nyílászáró tengelyén volt, akkor a program a távolságot a kattintáshoz közelebbi falvégponttól méri. Ha az elhelyezési tengely a nyílászáró sarokpontja, akkor attól a fal sarokponttól méri a távolságot, amely pont és az elhelyezési tengely közé nem esik az elhelyezendő nyílászáró. Ajtó esetén kattintson az elhelyezett nyílászáróra, a megfelelő nyílásirány beállításához. Enter Befejezi az irány kiválasztását. Enter Befejezi a parancsot. Elhelyezés ismétléssel az alaprajzon: Válassza ki a falat. Válassza az ISMÉTLÉS kulcsszót. Adja meg az ismétlésszámot: pl. 4. Enter. Adja meg a nyílászárók közti távolságot: pl. 1. Adja meg a távolságot a kijelölt falcsomóponttól: pl. 2 m. Ajtó esetén kattintson az elhelyezett nyílászáróra, a megfelelő nyílásirány beállításához. Enter Befejezi az irány kiválasztását. Enter Befejezi a parancsot. Opció: MENÜ Használja a Hossz menü valamelyik opcióját a nyílászárók közötti távolság megadására. Lásd a Hossz menü opcióinak leírását a 5.1. Adatbevitel fejezetben A nyílászáró elhelyezése közben egy üzenet figyelmeztetheti arra, ha az kívül esik a falon, vagy belemetsz más elemekbe. Ha az ISMÉTLÉS kulcsszót használja, a parancs csak annyi nyílászárót helyez el a falon, amennyi még elfér, és nem metsz el más elemet. ARCHline.XP 2005

158 Nyílászárók Az ismétléssel való elhelyezéskor a program Ajtó / Ablak tulajdonságok párbeszédablakban beállított elhelyezési tengelyt használja. Elhelyezés 3D-ben: Aktiválja a 3D-s ablakot, majd a parancs kiválasztása után kattintson a fal egy függőleges síkjára, amelyre az ajtót kívánja helyezni. ENTER Elfogadja a kiválasztott síkot, vagy NEM Választ egy másik síkot. Opció: TEST A kulcsszót akkor használja, he nem egyértelmű a felület kiválasztása: Kattintson a megfelelő falra, majd annak egy függőleges felületére. Enter. Helyezze el a nyílászárót a fal síkján. Így grafikusan adhatja meg a küszöb magasságát is. Enter Befejezi a parancsot Ajtó/Ablak elhelyezése a fal adott pontjára A parancs a nyílászárót úgy helyezi el, hogy annak elhelyezési tengelye a fal kiválasztott pontjába teszi. A program az Ajtó / Ablak tulajdonságok párbeszédablakban beállított elhelyezési tengelyt használja. Válasszon ki a falon egy referenciapontot, amelyben helyezi a nyílászáró elhelyezési tengelyét. Ha az elhelyezési tengely nem a nyílászáró középtengelye, akkor adja meg, hogy a referenciaponthoz képest melyik irányba helyezze el a nyílászárót a falon. Kattintson a megfelelő irányba. Ajtó esetén kattintson az elhelyezett nyílászáróra a megfelelő nyílásirány beállításához. Enter Befejezi a nyílásirány kiválasztását. Enter Befejezi a parancsot. Felhasználói kézikönyv

159 9. Építészet 529 Referenciapont Irány Metszésponttól adott távolságra Az IDISTANCE opciót használva könnyen elhelyezhet nyílászárót másik nyílászárótól adott távolságra. Opció: IDISTANCE A program a nyílászáró elhelyezési tengelyét a falon a kattintáshoz legközelebb eső metszésponttól megadott távolságra helyezi el. Metszéspont a falon már elhelyezett nyílászáró sarokpontja, vagy fal végpontja is. Adja meg a távolságot: 0,5 m. Enter. Ennél a módszernél nem kell pontosan kijelölni pl. a már elhelyezett a nyílászáró sarokpontját, elegendő a közelébe kattintani. A módszer egyenes és íves falra is működik. Íves falon a távolságot az ívhosszon méri a program Ajtó/Ablak elhelyezése két ponttal A parancs lehetővé teszi, hogy a nyílászárót úgy helyezze el a falon, hogy a kezdő- és végpontját megadva grafikusan határozza meg a szélességét. Ekkor a program figyelmen kívül hagyva az Ajtó/Ablak tulajdonságok párbeszédablakban beállított szélességértéket. Kattintson a fal kiválasztott oldalának egy pontjára, hogy meghatározza a nyílászáró végpontjának helyét. Húzza el a kurzort a kívánt irányba, és kattintson a megfelelő helyre, hogy megadja a másik végpont helyét, ezáltal grafikusan határozva meg a nyílászáró szélességét, vagy az irány megadása után írja be a nyílászáró szélességét: 1 m. Enter. A program elhelyezi a falon a nyílászárót. ARCHline.XP 2005

160 Nyílászárók Önálló ajtó / ablak Ennek a parancsnak a segítségével a nyílászárókat, mint önálló elemeket helyezheti el tetszőleges helyre, nem szükséges, hogy azok a falak részei legyenek. A parancs kiválasztása után a program figyelmezteti önt, hogy az utána elhelyezett nyílászárót falcsatlakozások nélkül fogja létrehozni. OK Bezárja a figyelmeztető párbeszédablakot. Helyezze el a nyílászárót. Opciók: FIXSZÖG GRAFIKUS Enter Az elhelyezés előtt elforgatja a nyílászárót a megadott szöggel. Adja meg a nyílászáró origóját, majd határozza meg grafikusan tengelyének irányát. Befejezi a parancsot. Az így elhelyezett ajtó nyílásirányát csak a Helyi menü - Nyílásirány módosítása parancsának segítségével tudja módosítani Tetőablak elhelyezése A paranccsal elhelyezhet tetőablakot a kiválasztott tetősíkon. A program felismeri a tetősík dőlésszögét, és az ablak alatt kivágja a tetőt. Válasszon ki egy tetősíkot, amelyre elhelyezi a tetőablakot. A megjelenő párbeszédablakban válassza ki a Tetőablakok kategóriából a kívánt ablaktípust. Ok. Adja meg a tetőablak helyét a tetőn. Enter Befejezi a parancsot. Az ablakok pontosabb elhelyezésében segít a Módosítás menü - Tető - Info - Magasságvonal parancs. Felhasználói kézikönyv

161 9. Építészet 531 Ha módosítja a tetőablakot, az Ablak Tulajdonságok párbeszédablakban beállíthatók a tetőablak következő, egyedi paraméterei: Kattintson duplán az elhelyezett tetőablakra. Adja meg a szükséges paramétereket. Távolság a tetősíktól: Megadja az ablak síkjának távolságát a tetősíktól. Felső nyílás: A legördülő listában beállítható, hogy a tetőablak felső nyílása milyen legyen: Tetősíkra merőleges Szögben Vízszintes Felső nyílás szöge: Amennyiben a felső nyílást szögben adja meg, a szög értéke a vízszintes síktól felfelé értendő. Alsó nyílás: A legördülő listában beállítható, hogy a tetőablak alsó nyílása milyen legyen: Tetősíkra merőleges Szögben Függőleges Alsó nyílás szöge: Amennyiben az alsó nyílást szögben adja meg, a szög értéke a függőleges síktól a tetősík felé értendő. Ily módon lehetőség van a alábbi tetőablak tető kapcsolódás beállítására: ARCHline.XP 2005

162 Nyílászárók Objektum központ Ajtók/Ablakok Ha az Ablak menü Eszköztárakban bekapcsolja az Objektum központot (Design Centert), az alapbeállításként a képernyő jobb oldalán jelenik meg. Itt kiválaszthatja az Ajtók és Ablakok könyvtárat, melyekben különböző kategóriákba (ún. oli fájlokba) vannak sorolva az egyes nyílászáró típusok. Lásd az Objektum központ részletes leírását a Objektum központ fejezetben. A már kiválasztott, megfelelő tulajdonságokkal rendelkező nyílászárók ráhúzással elhelyezhetők a terven. Ez az ún. fogd és vidd technika, mely a nyílászáró esetén következőképpen történik: Elhelyezés jobb kattintással Kattintson a megfelelő nyílászáróra az egér jobb gombjával. Tartsa lenyomva az egér jobb gombját és húzza az elemet a rajzfelületre. Engedje fel a gombot. A megjelenő helyi menüből válassza ki az elhelyezés módját: Felhasználói kézikönyv

163 9. Építészet 533 A program a kiválasztott elhelyező utasításnak megfelelően helyezi el a nyílászárót. Ha a továbbiakban a bal kattintással húzza az elemet a tervre, automatikusan a listából már kiválasztott elhelyező utasítás aktiválódik. Elhelyezése bal kattintással Kattintson a megfelelő nyílászáróra az egér bal gombjával. Tartsa lenyomva az egér bal gombját és húzza az elemet a rajzfelületre. Engedje fel a gombot. Ekkor az a nyílászáró elhelyező utasítás lép életbe, amelyet a jobb gombbal való ráhúzáskor kiválasztott. ARCHline.XP 2005

164 Nyílászárók Ajtó / Ablak szerkesztése, módosítása A következő parancsok a rajzon lévő ajtókat és ablakokat módosítják. A módosító parancsok kiválaszthatók: az Oldalmenü ikonjaiból: a Helyi menüből, amely úgy érhető el, ha egy, a rajzon lévő ajtóra ill. ablakra az egér jobb gombjával kattint. Módosítás menü Ajtó/Ablak almenüjéből. Felhasználói kézikönyv

165 9. Építészet 535 A Helyi Ikon menüből A Helyi Ikon menüből gyorsan elérhető az összes nyílászáróval kapcsolatos szerkesztő parancs. A nyílászáróra kattintva megjelennek a nyílászáróhoz tartozó szerkesztő utasítások ikonjai. Tükrözés 2D/3D Eltolás a falon 2D/3D Nyílásirány módosítása (Ajtó) Távolság a fal sarkától: Ha rákattint az ikonra, megjelenik egy mező, melyben módosíthatja az ajtó vagy ablak fal végponttól távolságát: Átméretezés 2D/3D Ablak/Ajtó másolása 2D/3D Attribútumok másolása ARCHline.XP 2005

166 Nyílászárók Béllet kialakítása, szerkesztése, Alaphelyzet, Tükrözés Ajtó/Ablak eltolása a falon Az ikon segítségével eltolhatja a kiválasztott nyílászárót a falon. Ezt a parancsot az alaprajzi és a 3D-s nézetben is használhatja. Eltolás grafikusan az alaprajzon Válassza ki az elmozgatandó nyílászárót. A kurzor elmozdítása után a program kijelzi az ablak végpontjainak a távolságát a fal végpontjaitól. Az ablak a beállított lépésközzel elmozdítható. Így grafikusan megadhatja a nyílászáró helyét. A lépésközt a Fájl menü Beállítások Általános Háló és vonzás párbeszédablakban kapcsolhatja és állíthatja be. Eltolás értékkel az alaprajzon Válassza ki az elmozgatandó nyílászárót. Mozgassa el a kurzort a megfelelő irányba, és írja be a távolság értékét. Enter Befejezi a parancsot. Opciók: RÉSZTÁVOLSÁG A nyílászáró elhelyezési tengelyét a fal kiválasztott végpontjától megadott távolságra helyezheti el. Az alaprajzon a nyílászárónak az az elhelyezési tengelye lesz aktív, amely közelében választotta ki a nyílászárót. 3D-s nézeten: Elmozgathat egy ajtót, ablakot vagy tetőablakot közvetlenül a 3D-s nézeten, nemcsak vízszintes irányban a fal mentén, hanem akár függőlegesen is. Az elmozgatott elem alaprajzi megjelenítése is követi a módosításokat. Felhasználói kézikönyv

167 9. Építészet 537 Aktiváljon egy 3D-s nézetet, Válassza ki az Ajtó/Ablak eltolása a falon utasítást. Válasszon ki egy nyílászárót, hogy módosíthassa a helyét a falon. Lépdelhet a referenciapontok között az ELŐZŐ és KÖVETKEZŐ kulcsszavak segítségével. Mozgassa a nyílászárót az új helyre. A program a nyílászárót a kiválasztott pontnál fogva helyezi el a kívánt pozícióba. Enter Befejezi a parancsot Ajtó/ablak átméretezése A paranccsal megváltoztathatja a kiválasztott nyílászáró szélességét. A parancsot alaprajzon és a 3D-s nézetben is használhatja. Alaprajzi nézeten: Válassza ki a nyílászárót, melynek szélességét megváltoztatja. Adja meg a nyílászáró új szélességét a kurzor elmozgatásával, vagy Adjon meg egy relatív értéket, mellyel megnöveli, vagy csökkenti a nyílászáró szélességét. Enter Befejezi a parancsot. 3D-s nézeten: Megváltoztathatja a nyílászáró méretét 3D-ben. A nyílászáró alaprajzi megjelenítése követi a változtatást. Válasszon ki egy nyílászárót az egyik 3D-s nézeten. Válassza ki a nyílászárónak azt az oldalát, amelyet elmozgat. Adja meg annak új helyét a kurzor segítségével Ajtó/ablak másolása és elhelyezése Egy korábban elhelyezett nyílászárót kiválasztva a program elhelyezi annak másolatát a kívánt helyre. A parancsot alaprajzi és 3D-s nézetben is használhatja. A program a falkapcsolódást is átmásolja. Válassza ki a másolandó nyílászárót. ARCHline.XP 2005

168 Nyílászárók Válassza a FELETTE, ALATTA kulcsszót a parancssorból, ha másik szintre kívánja másolni a nyílászárót. Akárhány szintre fel ill. le lehet lépni A program felveszi a kijelölt nyílászáró típusát és paraméterit. Ezután aktiválódik az utasítás. Ajtó / Ablak elhelyezése a fal sarokpontjától Ajtó/Ablak tulajdonságainak másolása - Egyesével A program átmásolja a kiválasztott nyílászáró tulajdonságait a kívánt nyílászárókra. A parancsot az alaprajzon és a 3D-s nézetben is használhatja. A program a falkapcsolódást is átmásolja. Válassza ki azt a nyílászárót, mely a kívánt tulajdonságokkal rendelkezik. Válassza ki a módosítani kívánt nyílászárókat. Enter Bezárja a parancsot. Opciók: ALATT FELETTE Válasszon ki egy nyílászárót egy szinttel lejjebb. Válasszon ki egy nyílászárót egy szinttel feljebb. Ezt az utasítást és további módozatait találja meg az ajtó/ablak Tulajdonságmásolásnak a Módosítás ill. a Helyi menüben. Ezek a következők: Minta az összes típusnak aktuális szinten A program átmásolja a kiválasztott nyílászáró tulajdonságait az összes ugyanolyan típusú nyílászáróra az aktuális szinten. Minta az összes típusnak összes szinten A program átmásolja a kiválasztott nyílászáró tulajdonságait az összes ugyanolyan típusú nyílászáróra minden szinten. Felhasználói kézikönyv

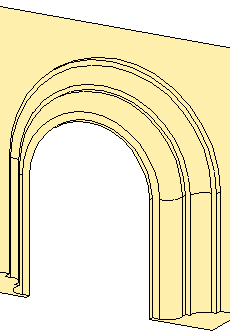

169 9. Építészet 539 Módosít és minta az összes típusnak aktuális szinten A paranccsal módosíthat egy nyílászárót, melynek tulajdonságait a program automatikusan átmásolja a többi nyílászáróra az aktuális szinten. Válasszon ki egy nyílászárót, melynek tulajdonságait át kívánja másolni a többi nyílászárót. Az Ajtó/Ablak tulajdonságok párbeszédablak jelenik meg, amelyben megadhatja a kívánt értékeket. Ok Bezárja a párbeszédablakot és átmásolja a tulajdonságokat. Módosít és minta az összes típusnak összes szinten A paranccsal módosíthat egy nyílászárót, melynek tulajdonságait a program aztán automatikusan átmásolja a többi nyílászáróra az összes szinten. A Helyi menü - Másol és elhelyez utasítás esetén a parancssorból kiválasztható a FELETTE és ALATTA kulcsszó, így másik szintre is másolható a nyílászáró. Nyílászárók tulajdonságmásolására használhatja a Módosításmenü Tulajdonságmásolás utasítást is. Ebben az esetben kiválaszthatja, hogy a nyílászáró mely tulajdonságait kívánja átmásolni Béllet kialakítása Ezzel a paranccsal elmozgathatja a nyílászáró kapcsolódási pontjait a falakon, így bélletet alakíthat ki. A bélletkialakítás a nyílászáró, és nem a fal tulajdonsága, így az nem változik a fal szerkesztésekor, vagy a nyílászáró mozgatásánál. Nyílászáró tulajdonságának másolásakor ez a tulajdonság is másolódik. Válassza ki a nyílászáró mozgatandó sarokpontját. Adja meg a sarokpont új helyét a falon, vagy a kurzor kívánt irányba való elmozdítása után adja meg a sarokpont eltolásának távolságát. Válaszon ki újabb ajtósarokpontot, hogy elmozgassa, vagy Enter Befejezi a parancsot. ARCHline.XP 2005

170 Nyílászárók Opciók: RÉSZTÁVOLSÁG A sarokpont távolságát a kiválasztott falsarokponttól mérve adja meg Béllet szerkesztése Ezzel a paranccsal a nyílászáró és a fal kapcsolódását szerkesztheti. A program felajánlja a Profil szerkesztés popmenü lehetőségeit, melyekkel szabadon szerkesztheti a kapcsolódást. A megkötés az, hogy a szerkesztett profil nem kerülhet a falvastagságon kívül. Válassza ki a nyílászáró szerkesztendő sarokpontját. Kattintson a MENÜ kulcsszóra. Válasszon egy szerkesztő utasítást a megjelenő Profil szerkesztés popmenüből, vagy a Helyi ikon menüből. Lásd a leírását a 7.2 Általános geometriát módosító parancsok fejezetben. A szerkesztés közben a program megtartja az eredeti kontúrt és jelzi a módosítást. A VISSZA kulcsszó segítségével visszaléphet a szerkesztésláncban, illetve az ELŐRE kulcsszóval érvénytelenítheti a visszalépést. Enter Enter Lezárja a béllet szerkesztését. Ekkor kiválaszthat egy másik nyílászáró kapcsolódási pontot, hogy bélletet alakítson ki, vagy Lezárja az utasítást. Az ábrán látható béllet kialakításához először használja a Béllet kialakítása utasítást, majd szúrjon be csomópontokat a Béllet szerkesztése utasítással, végül használja a Vonal > Körív utasítást a lekerekítéshez. A szerkesztés lezárása után megjelenik a kész béllet. Alkalmazza a Sarokpont tükrözése utasítást, hogy a bélletet a nyílászáró mindkét oldalán kialakítsa. Felhasználói kézikönyv

171 9. Építészet 541 Új pont beszúrása Példák: Amennyiben a béllet szerkesztésekor csak csomópont beszúrásra van szükségünk, azt a Helyi menü Új pont beszúrása paranccsal is megtehetjük Sarokpont törlése A parancs törli a korábban létrehozott nyílászáró kapcsolódási pontokat a falról, és visszaállítja az alapértelmezés szerinti kapcsolódásokat. Válassza ki azt a nyílászárót, melynek sarok kapcsolódási pontjain törli a bélletet. Enter Befejezi a parancsot. ARCHline.XP 2005

172 Nyílászárók Sarokpont tükrözése A parancs tükrözi a kiválasztott nyílászáró sarok kapcsolódási pontját a nyílászáró tengelyére. Válassza ki a nyílászáró azon sarkát, amelynek kapcsolódását tükrözni szeretné. Enter Befejezi a parancsot Nyílászárók területe Kiszámítja a kiválasztott ablakok, ajtók területét és összegzi azokat. A listában zárójelben feltünteti a nyílászárók azonosítóját. Válassza ki a kívánt nyílászárókat. Enter Befejezi a kiválasztást. A parancs egy listát hoz létre, amely tartalmazza valamennyi kiválasztott ablak, ajtó típusának nevét, azonosítószámát, területét, és a nyílászárók összterületét. A Vágólapra gomb segítségével átadhatja ezeket az adatokat a Word-nek, vagy az Excelnek. Felhasználói kézikönyv

173 9. Építészet 543 További módosító parancsok találhatók a Helyi menüben, ill. a Módosítás menü Ajtó / Ablak almenüjében: Nyílásirány módosítása Megváltoztatja a korábban elhelyezett ajtók nyílási irányát. Kattintson az ajtónak arra az oldalára, amerre az nyílik. Enter Befejezi a parancsot Tükrözés A Helyi menü Tükrözés parancs a kiválasztott nyílászárót tükrözi a falon. Válassza ki a tükrözni kívánt nyílászárót. Enter Befejezi a parancsot. ARCHline.XP 2005

174 Nyílászárók Az ablakot alapesetben célszerű a fal belső oldalára elhelyezni. Így az alaprajzi szimbóluma (1:20 méretarányban), a nyílászáró méretezés, az ablakszárnyak nyílásiránya a 3D modellben, illetve kávás ablak estén a káva a megfelelő helyre kerül. Ezzel szemben a gyakorlatban az építésznek sokszor a külső méretek állnak a rendelkezésére, tehát célszerű az ablakot a külső oldalra elhelyeznie (pl m). Ha az elhelyezésnél nem használta a TÜKRÖZÉS kulcsszót, akkor használja a Helyi menü - Tükrözés utasítást, így az előbb említett esetekben korrekt megjelenítést kapj Átalakítás ajtóvá/ablakká A parancs aktiválásával megjelenik az Ajtó/Ablak tulajdonságok párbeszédablak. Ablak helyett ajtót, ill. ajtó helyett egy ablaktípust választhat ki Felmérés Felmérés esetén a parancsokkal csatlakoztathat vagy szétválaszthat ajtókat, ill. helyiségeket egyesíthet. A három parancs leírását lásd a Felmérés készlet Helyiségek egyesítése és a Módosítás/Helyi menü Ajtó/Ablak kötés parancsoknál Új nyílászáró létrehozás Amennyiben a felhasználó nem talál megfelelő típusú nyílászárót a könyvtári elemek között, lehetősége van tetszőlegesen bonyolult új ajtó és ablak létrehozására. Felhasználói kézikönyv

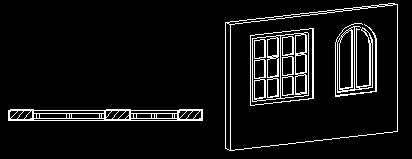

175 9. Építészet 545 Nyílászáró létrehozására többféle lehetőséget kínál a program: Meghatározás sraffozással: Tetszőleges formájú nyílászáró homlokzati rajzából és alaprajzi szimbólumából kiindulva hozza létre a könyvtár új elemét Rajzolja meg síkban a nyílászáró homlokzati képét. Miután a különböző síkban levő felületeket különböző sraffozásokkal jelöli, vastagságot rendel a felületekhez és meghatározza a helyét. Az így létrejött elemet elmenti az Ajtó vagy Ablak könyvtárba, a megadott kategóriába. Ehhez a módszerhez az Új ajtó/ablak létrehozása utasítást használja, és kapcsolja be a Létrehozás Sraffozással opciót. A 2D szimbólum megadásáról Önnek kell gondoskodnia. Létrehozás testmodellezővel: Használhatja a testmodellezőt, és az így létrehozott testet elmentheti az ajtó vagy ablak könyvtárba, a kívánt kategóriába. Ehhez is az Új ajtó/ablak létrehozása utasítást használja, de ebben az esetben a Létrehozás sraffozással opciót kapcsolja ki. Az utasítás használatakor Önnek kell gondoskodni a referenciapontok kiválasztásáról. Lehetőség van a test modelljéből egy gyors módszerrel létrehozni a nyílászárót. Ehhez az Új ajtó/ablak gyors létrehozása utasítást használja. Ekkor a referenciapontok automatikusan jönnek létre. Szerkesztés a fal kiterített képén: Sokszor szükség lehet olyan egyedi nyílászáró elhelyezésére a falban, ami nem eleme az objektumkönyvtárnak és máshol nincs szükség rá, tehát nem akarja vele feleslegesen bővíteni a könyvtárat. A Sarokablak utasítással a fal kiterített képén, síkban megrajzolt sarokablakot, illetve bármilyen formájú, osztott nyílászárót létrehozhat. Ha a fal, amin létrehozta a nyílászárót íves, akkor az ablaküveg is íves lesz Új ajtó/ablak létrehozása - Meghatározás sraffozással A parancs segítségével a felhasználó szabadon létrehozhat tetszőlegesen bonyolult nyílászárókat, de ez gondos előkészületet igényel. Előkészületi lépések: 1. Készítse el a nyílászáró alaprajzi szimbólumát. 2. Rajzolja meg a nyílászáró homlokzati képét. ARCHline.XP 2005

176 Nyílászárók 3. Az azonos síkban lévő és azonos vastagságú felületekhez rendeljen azonos sraffozásokat. Új ajtó/ablak létrehozása utasítás használata: 4. Az azonos sraffozású felületekhez rendeljen vastagságot és határozza meg az elhelyezkedés mélységét. 5. Adja meg azt a kontúrt, amit az ajtó kivág a térben a falból. 1. A nyílászáró alaprajzi szimbólumának elkészítése A geometriai elemek segítségével (vonal, ívek, stb.) rajzolja meg a kívánt nyílászáró alaprajzi szimbólumát a megfelelő méretekkel. A nyílászárót ezzel a szimbólummal fogja a program a falra helyezni. Csoport megadása: Hozzon létre egy 2D-s csoportot az Eszközök menü - 2D-s csoport Létrehozás paranccsal. Válassza ki az alaprajzi szimbólum elemeit és adja meg a referenciapontokat. A módszerhez négy pontra van szükség, amelyek a fal és az ajtó közötti kapcsolódási pontok lesznek. A pontok megadásának sorrendje lényeges. Adja meg azokat az ábrán látható számozásnak megfelelően. Rendeljen egy nevet a csoporthoz a megjelenő párbeszédablakban: ajtó1, és mentse el a kívánt kategóriába. Ha nem ad meg kategóriát, és még nem létezik a Felhasználói kategória, akkor az OK gomb hatására a program létrehozza azt, és abba menti a csoportot. Felhasználhat már meglévő alaprajzi szimbólumot: Helyezzen el az Önálló ajtó / ablak utasítással egy megfelelő nyílászárót, aminek felhasználja az alaprajzi szimbólumát. A Módosítás menü Szétrobbantás paranccsal alakítsa át vonalas rajzzá. Ebből a rajzból hozza létre a 2D-s csoportot. Figyeljen arra, hogy a 2D rajzon a takart vonalak is megjelennek. Felhasználói kézikönyv

177 9. Építészet Az ajtó frontális nézetének létrehozása Rajzolja meg az ajtó frontális nézetét az alaprajzon. Használja a rajzkészlet elemeit (vonal, körív, stb.). A komponensek megadása: Az ajtó komponensein értjük a tokot, szárnyakat, küszöböt, üveget, stb.., melyek különböző mélységekkel rendelkeznek. 3. Sraffozás Jelölje az ajtó különböző komponenseit eltérő sraffozásokkal (pl. eltérő színnel, mintával, iránnyal, stb.). Ez azt jelenti, hogy az azonos síkban lévő és azonos vastagságú felületekhez azonos sraffozások kerülnek. ARCHline.XP 2005

178 Nyílászárók 4 Az Új ajtó/ablak létrehozása parancs használata A parancs kiválasztása után megjelenő párbeszédablakban: Kattintson a 2D-s csoport nevére. Adja meg az új ajtó nevét. Kapcsolja be a Meghatározás 2D sraffozással opciót. Ok. Válassza ki az azonos tulajdonságú sraffozásokat, vagyis azokat a felületeket, amelyek egy síkban vannak és ugyanolyan vastagságúak. Enter Lezárja a kiválasztást. Megjelenik egy párbeszédablak, amelyben megadhatja az ajtó kiválasztott részeihez tartozó 3D-s tulajdonságokat: Állítsa be a kiválasztott komponensek vastagságát. Adja meg a komponens szimmetriasíktól hátrafelé mért távolságát. Így meghatározhatja a különböző sraffozású részek távolságát a szimmetriasíktól. Felhasználói kézikönyv

179 9. Építészet 549 A nyílászáró különböző részeinek színe és anyaga is ebben a párbeszédablakban módosítható. Ha a kiválasztott komponens anyaga üveg, aktiválja az Átlátszóság opciót. A felbontás beállítása akkor lényeges, ha íves formát hoz létre az ajtóban. Állítsa be a felbontást. Ez íves elemek esetén fontos. Ok Bezárja a párbeszédablakot. Válasszon ki újabb, azonos tulajdonságú sraffozásokat az ajtót homlokzatát megadó rajzon, majd adja meg a szükséges értékeket a párbeszédablakban. Folytassa további sraffozások jelölésével. Enter Befejezi a kiválasztást. 5. Az ajtó körüli nyílás megadása Adja meg azt a profilt, amely az ajtó elölnézeti képének a kontúrja. Opciók: ENTER MENÜ Válassza az ENTER opciót, ha egy téglalap alakú nyílásba szeretné helyezni a nyílászárót. Használja a MENÜ kulcsszót és a Profil definíció menü opcióit. vagy használhatja a megjelenő Profil definíció Helyi ikon menüt is Például: Válassza a Sokszög parancsot, és rajzolja körbe az ajtó elölnézeti alakjának kontúrját. Jelölje ki a nyílásprofil referenciapontját az ajtó elölnézeti képének bal alsó sarkát kiválasztva. Ez megegyezik az ajtó első referenciapontjával. ARCHline.XP 2005

180 Nyílászárók A program megjeleníti az ajtó méretét, és megkérdezi, el akarja-e menteni az újonnan létrehozott ajtót. Az új ajtót a program az Ajtó könyvtárban a megadott kategóriába menti el. Ha nem ad meg kategóriát, és még nem létezik a Felhasználói kategória, akkor az OK gomb hatására a program létrehozza azt, és abba menti a nyílászárót. Nyílás létrehozása A módszer megegyezik az előzővel: Rajzolja meg a nyílás alaprajzi formáját, és hozza létre a 2D-s csoportot. Rajzolja meg a nyílás elölnézetét az alaprajzi ablakban. Alkalmazza az Új ajtó / ablak létrehozása parancsot. Válassza ki a 2D-s csoportot: nyílás1 Adja meg az új ajtó nevét: nyílás1. Válassza ki a Nyílások opciót a párbeszédablakban. Felhasználói kézikönyv

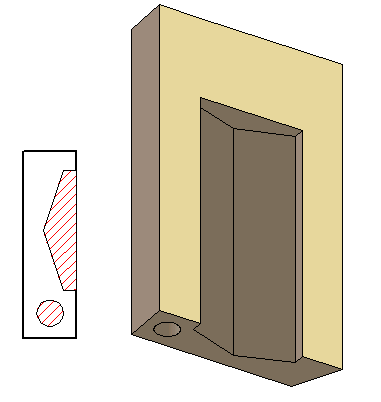

181 9. Építészet 551 Adja meg a profilt, amely az ajtó körüli nyílás elölnézetét írja le. Válassza a Sokszög parancsot a Menüből, és rajzolja körbe a nyílás alakjának külső kontúrját. Jelölje ki a nyílásprofil referenciapontját (bal alsó sarok). Ez megegyezik az első referenciaponttal. A program megjeleníti az ajtó méretét, és megkérdezi, elmentse-e az újonnan létrehozott nyílást az ajtó-, ablakkönyvtárba, a kívánt kategóriába Új ajtó/ablak létrehozása 3D-s modellből Használata előtt létre kell hoznia a kívánt nyílászáró 3D-s testmodelljét. A 3D-s modellezés komplexitása nagy szabadságot biztosít a definíció során. Létrehozhat olyan nyílászárót is, amelynek felülete nem sík. Előkészületi lépések: ARCHline.XP 2005

182 Nyílászárók 1. Készítse el a nyílászáró 3D-s modelljét. 2. A modellből hozzon létre 3D-s csoportot. 3. Készítse el a nyílászáró alaprajzi szimbólumát Új ajtó/ablak létrehozása utasítás használata: 4. Válassza ki a már elkészített 2D-s és 3D-s csoportot. 5. Adja meg az ajtó körüli nyílást 1. A 3D-s modell létrehozása A testmodellező segítségével hozza létre a nyílászáró 3D-s modelljét. A testmodellező leírását lásd a V. 3D-s tervezés a testmodellezővel fejezetben. Például: Használja az Általános kiemelt test ikont a képen látható két profil kiemeléséhez: az ajtó keretének frontális nézeténél, és az ajtó mintázott központi részének bal oldali nézeténél. 2. A nyílászáró alaprajzi szimbólumának elkészítése A Meghatározás sraffozással részben leírtak alapján hozza létre az alaprajzi szimbólumot. Felhasználói kézikönyv

183 9. Építészet A 3D-s csoport létrehozása Hozza létre a 3D-s csoportot a 3D menü - 3D-s csoport - Létrehozás paranccsal: Adja meg a csoport nevét: újajtó1. Válassza ki az új ajtót alkotó testeket. Adja meg a 3D-s csoport referenciapontjait az ábrának megfelelően. Ha a testet befoglaló doboz alsó négy sarokpontja a referenciapont, elegendő az ENTER kulcsszót választani. A 3D csoport létrehozásakor automatikusan létrejön a 2D szimbólum is, amely a 3D modell felülnézeti képe. Ez általában nem megfelelő nyílászáró szimbólumnak, ezért volt szükség arra, hogy elkészítse a saját szimbólumot. 4. Az Új ajtó/ablak létrehozása ikon használata A párbeszédablakból válassza ki a 2D-s csoportot, amely az alaprajzi megjelenítése lesz az ajtónak: újajtó1. A Válasszon ki egy 3D-s csoportot: újajtó1. Adja meg a nyílászáró nevét. Ok Bezárja a párbeszédablakot. 5. A nyílás profiljának létrehozása Válasszon ki egy profilt a falból kivágandó nyílás számára. Adja meg azt a profilt, amely az ajtó elölnézeti képének a kontúrja. Ennek megadásához tanácsos 3D-s modell homlokzati képét átmásolni az alaprajzi ablakba és ezt megadni profilként. Amennyiben az ENTER kulcsszót választja ki a Parancssorból, a program a befoglaló téglalapot adja meg automatikusan profilként. A program megjeleníti az ajtó méretét, és megkérdezi, hogy elmentse-e az új ajtót. Az új ajtót a program a kívánt kategóriába menti az Ajtó könyvtáron belül. A nyílászáró párbeszédablak megjeleníti az új nyílászáró fő méreteit: magasságát és szélességét, vastagságát. Ezek változtathatóak Új ajtó/ablak gyors létrehozása 3D- modellből Itt is először létre kell hoznia a kívánt nyílászáró 3D-s testmodelljét, de nem kell megtenni a többi előkészületi lépést. A 3D-s testek kiválasztása után a program automatikusan létrehozza: ARCHline.XP 2005

184 Nyílászárók a nyílászáró alaprajzi szimbólumát a kiválasztott elemek felülnézetéből és a 3D-s csoportot, amihez referenciapontként a befoglaló téglatest alsó négy sarokpontját rendeli. Készítse el a nyílászáró 3D-s modelljét a testmodellező segítségével. Válassza ki az Új ajtó/ablakgyors létrehozása utasítást: Válassza ki a 3D-s elemeket. Enter lezárja a kiválasztást. A megjelenő párbeszédablakban válassza ki a program által létrehozott 2D-s és 3D-s csoportot. Adja meg a nyílászáró nevét. Ok Bezárja a párbeszédablakot. Adja meg az ajtó körüli nyílást A program megjeleníti az ajtó méretét, és megkérdezi, hogy elmentse-e az új ajtót. Az új ajtót a program a megadott kategóriába menti az Ajtó könyvtáron belül Nyílászárók 2D-s reprezentációja A felhasználó által létrehozott nyílászárók esetén az elemekhez több 2D-s alaprajzi szimbólum is hozzárendelhető, a rajzi skálának megfelelően. Ennek feltétele, hogy csoportként el kell készíteni a nyílászárók 2D szimbólumait a különböző méretarányokban. Érdemes kategorizálni a Csoport osztályon belül. A felhasználói nyílászáróra jobb gombbal kattintva a helyi menüből elérhető a 2D szimbólum módosítás utasítás. Felhasználói kézikönyv

185 9. Építészet 555 A párbeszédablakban lehetőség van a legördülő listából új méretarányt kiválasztani, majd a Hozzáadás gomb megnyomása után, ki kell jelölni a kívánt csoportot. ARCHline.XP 2005

186 Nyílászárók Felhasználói kézikönyv

187 9. Építészet Sarokablak létrehozása Az utasítással a fal kiterített képén, síkban megrajzolt sarokablakot, illetve bármilyen bonyolult formájú, osztott nyílászárót létrehozhat. Ha a fal, amin létrehozta a nyílászárót íves, akkor az ablaküveg is íves lesz. Ezt az utasítást akkor használja, ha olyan egyedi nyílászárót hoz létre, amit nem szükséges a könyvtárba elmenteni. A létrehozás két fázisból áll: profil megadása, tulajdonságok beállítása. Profil megadása A valódi munka a falak kiterített homlokzati képén folyik. A tervezés folyamán lehetőség van: egy közel megfelelő méretű téglalap megadására. Az értékeket a megjelenő párbeszédablakban lehet pontosítani. az ablak profil pontos megszerkesztésére. A Sarokablak ikon kiválasztása után kattintson a falra, amelyre az ablakot helyezi. Ha sarokablakot hoz létre, akkor a falon a fal felezőpontjától a kívánt sarok felé eső irányba kattintson az ábrának megfelelően. Ekkor a program kiteríti a kiválasztott fal és a hozzákapcsolódó fal homlokzati képét. Ha a falnak azt a részét választotta ki, amihez nem kapcsolódik fal, csak ennek a falnak a kiterített képe jelenik meg. ARCHline.XP 2005

188 Nyílászárók Helyezze el a kiterített képet. A program megkérdezi, hogy megjelenítse-e a kiterített képet, vagy nem. Ne kérje a kép megjelenítését, ha már előre megszerkesztette a nyílászáró profilját, és most azt kívánja felhasználni, anélkül, hogy pl. a sarokél belelógna a profilba. Ebben az esetben nagyon fontos, hogy a megrajzolt profil megfelelő pontjára helyezze a virtuális kiterített kép referenciapontját. Ezután következik a profil megadása, itt az előbbiek alapján két lehetőség van: Profil megadása szemmértékre Profil megadása tervezéssel Profil megadása szemmértékre Válassza a MENÜ kulcsszót a parancssorból és a megjelenő menüből a Téglalap HV utasítást. Adja meg a téglalap bal alsó sarokpontját. Fontos, hogy a kezdőpont ott legyen, ahol az ablaknak kezdődnie kell. Ezért használja a Relatív távolság ikont a vonzás palettából. Ennek segítségével a fal sarokpontjától balra -1.2 m re, felfelé 1 m-re tegye le a kezdőpontot. (Az utoljára kattintott pont a fal sarka volt, ezért az értékeket ettől a ponttól fogja mérni.) Adja meg a téglalap jobb felső sarkát. Itt elég, ha grafikusan a téglalap közelítő méretét adja meg. Felhasználói kézikönyv

189 9. Építészet 559 A megjelenő Ablak definíció párbeszédablakban a Nyílás teljes szélessége és a Nyílás teljes magassága mezőkben fogja meghatározni a téglalap szélességét és magasságát, vagyis az ablak szélességét és magasságát. Profil megadása tervezéssel Ha a profilt pontosan meg akarja tervezni, akkor helyezze el a fal kiterített képét. Kérje a kiterített kép megjelenítését. Enter-rel zárja le a Sarokablak utasítást. A kiterített kép megmarad a tervrajzon. Válassza az Oldalmenüből a megfelelő geometriai elemeket, hogy elkészítse a kívánt profilt. Példa: Helyezzen el a Téglalap méretekkel ikon segítségével egy 2,4 m x 1,5 m -es téglalapot a középső-alsó referenciapontjával a fal sarkától 1 m magasságban. Törölje ki a fal sarok élét a profilon belül. ARCHline.XP 2005

190 Nyílászárók Aktiválja újból a Sarokablak utasítást. Kattintson az előző falra. Ekkor a program újból kiteríti a fal képét. Helyezze a kiterített képet pontosan az előzőre. A program megkérdezi, hogy megjelenítse-e a kiterített képet, vagy nem. Válassza a Nem-et. Erre azért van szükség, hogy a sarok él ne legyen benne az ablak profilban. Válassza a MENÜ kulcsszót a parancssorból és a megjelenő menüből a Létező profil pontja utasítást. Kattintson az ablak profilba. A program profilként a teljes téglalapot veszi. Megjelenik az Ablak definíció párbeszédablak. Tulajdonságok beállítása A második fázis az ablak tulajdonságainak pontos meghatározása. A párbeszédablak tartalmazza az ablak jellemzőinek értékeit. Az első két mező a teljes nyílás méretére vonatkozik, tehát a szélesség a sarok két oldalán levő ablakok szélességének összege. Ha a profilt szemmértékre adta meg, akkor itt kell megadni a pontos méretet. Ha a profilt pontosan kiszerkesztette, akkor itt a jó értékek jelennek meg. Az ezek után következő mezők viszont csak az első ablakra vonatkoznak, tehát a saroktól balra esőre. Itt adható meg a tokvastagság, tokszélesség, osztóléc vastagsága, osztások száma, üvegvastagság. Ha az üvegdarabok kiszámolt vízszintes és függőleges méretét felülírja, akkor természetesen nem lehet egyenlően elosztani a távolságokat, ezért az utolsó sor illetve oszlop a maradék mérettel fog rendelkezni. Választható, hogy a sarokablakhoz tartozzon-e sarokoszlop. Különböző anyag rendelhető az ablak vázszerkezetéhez, üvegéhez és az osztólécekhez. Az is meghatározható, hogy hol helyezkedjen el az osztóléc: az üvegen kívül, az üvegen belül, vagy középen, tehát valóban osztja az üveget. Felhasználói kézikönyv

191 9. Építészet 561 A sarokablak két ablakból áll, ezért a párbeszédablak lezárása után megjelenik egy következő, amely a második, a saroktól jobbra eső ablak tulajdonságait tartalmazza. Itt már nem változtatható a nyílás teljes mérete, de a többi paraméter igen. Ennek a párbeszédablaknak a lezárása után elkészül a sarokablak. Ez a módszer nem csak sarokablak létrehozására használható, hanem a falon elhelyezett, normál ablak létrehozására, amit a felhasználó maga definiál. Így az új ablak létrehozására a 3D-s test modellező és a sraffozással megadott módszer mellett egyszerűsége miatt ezt a módszert is ajánljuk. ARCHline.XP 2005

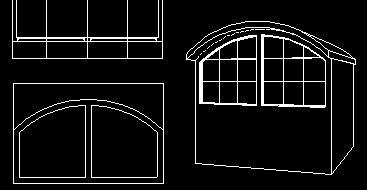

192 Nyílászárók Ezt az ablaklétrehozó technikát akkor is használhatja, ha íves falra helyez el a nyílászárót. A többi módszerrel ellentétben itt az ablaküveg is íves lesz, tehát követni fogja a fal vonalát. Sarokablak módosítása Ha duplán kattint az ablakra, megjelenik az Ablak tulajdonságok párbeszédablak. Ez szinte megegyezik azzal, amelynek leírása a Ajtó/Ablak tulajdonságai fejezetben található. Felhasználói kézikönyv

193 9. Építészet 563 Természetesen itt nem lehet más ablak típus közül választani. Ebben a párbeszédablakban módosíthatja azokat a tulajdonságokat, amikkel általában az ablakok rendelkeznek. ARCHline.XP 2005

194 Nyílászárók Az Ablak definíció gombra kattintva újból megnyílik az ablak létrehozásakor használt párbeszédablak, melyben a módosítandó ablak paramétereit, anyagát, stb. állíthatja át, vagyis a sarokablak speciális tulajdonságait változtathatja. Felhasználói kézikönyv

195 9. Építészet Födém Bevezetés A födémparancsok segítségével szabályos vagy szabálytalan alakú födémeket, ferde födémeket, alaptesteket készíthet, födémáttörést alakíthat ki, tetszőlegesen módosíthatja a födém tulajdonságait. A födém állhat egyetlen rétegből (egyszerű födém), vagy lehet réteges födém. Réteges födém esetén az egyes rétegek külön-külön is módosíthatók. Ily módon szabványos, a kiviteli terv részletességének megfelelő szerkezetek hozhatók létre; precízen kidolgozhatók a fal-födém csatlakozások mind az alaprajzon, mind a térbeli ábrán. A födém profiljának módosításával egyszerűen kialakíthatók egyedi födémszerkezetek, mint például dongaboltozat, keresztboltozat, stb. Az ARCHline.XP 2005-ben lehetőség van arra is, hogy burkolatkiosztást adjon meg a padlón, illetve mintázatot a mennyezeten. A mintákhoz más-más anyagot rendelhet a megfelelő méretben a megfelelő iránnyal. A ARCHline.XP 2005

196 Födém burkolatkiosztás megjeleníthető az alaprajzon, a 3D vektoriális modellen és a fotorealisztikus megjelenítésben anyagokkal is látható Födém tulajdonságai Mielőtt elhelyezne egy födémet, meg kell adnia annak tulajdonságait. Ezeket a tulajdonságokat a Födém készlet kiválasztásával érheti el, ha az egér jobb gombjával kattint az ikonra, vagy a Formátum menü Födém parancs aktiválásával. A parancs kiválasztása után megjelenik a párbeszédablak a födém tulajdonságaival. Felhasználói kézikönyv

197 9. Építészet 567 Általános tulajdonságok Elsőként a födém általános tulajdonságai szerepelnek: szín, vonalvastagság, fólia, vonaltípus. Lásd a leírást a Általános tulajdonságok beállítása fejezetben. Készletek A beállított födém tulajdonságok elmenthetők készletekbe, a készletek pedig a környezetben tárolhatóak. Így bármely tervében használhatja a kívánt födém szerkezetet. A gombra kattintva a párbeszédablak jobb oldalán megjelenek az előre megadott födémkészletek. Lásd a leírást a Tulajdonságkészletek használata fejezetben. Födém anyagának tulajdonságai Az általános tulajdonságok alatti részben beállíthatja a födém anyagát és a födém szintmagasságát. Az Azonos anyagok opciót bekapcsolva a födém mind 3 oldalához egy lépésben ugyanazt az anyagot rendelheti. a felső felület anyaga - padló a födém oldalsó borítása az alsó felület anyaga - mennyezet Az Anyag névre kattintva az Anyag párbeszédablak jelenik meg. Válasszon ki egy anyag típust. OK befejezi a kiválasztást. Lásd a leírást a Anyag tulajdonságainak beállítása fejezetben. Írja be a födém aktív szinthez viszonyított magasságát. ARCHline.XP 2005

198 Födém Aktív szint Födém vastagság: -0,30 Födém vágása Ebben a részben beállíthatja a födémnek a fal ill. a tető általi automatikus vágását. Falvágás A födém levágja a falnak a födém feletti részét. A fal vágása a födémmel a következő lehet: a födém saját szintjén, minden szinten, a födém nem vágja el a falakat. A födém vágja a saját szintjén és az alatta levő szinteken levő falakat. Fontos lehet ez a módszer abban az esetben, ha egy födémboltozatot alakítunk ki, és a falat a boltozatnak megfelelően szeretnénk elvágni. Felhasználói kézikönyv

199 9. Építészet 569 A falba helyezett oszlopokra, objektumokra akkor működik a födém vágás, ha az elemek tulajdonság ablakában külön beállította azt. Ebből következik, hogy a falat elvághatja a födémmel, anélkül, hogy vágná pl. a belehelyezett kéményt is. Vágás tetővel A födém vágása a tetőkkel a következő lehet: a tető minden szinten elvágja a födémet a födémet nem vágják el a tetők. Például egy alpesi típusú épület tervezésekor szükséges a vágás bekapcsolása minden szinten: Nincs vágás: Födém vágása tetővel: A két vágási opció eredményét akkor láthatja, ha bekapcsolja a Fal-födémtető vágás opciót a 3D építése párbeszédablakban. Ferde födém dőlésszöge Ferde födém esetén a Födém tulajdonságok párbeszédablakban módosíthatja a födém dőlésszögét. A globális tulajdonság megadáskor ez a mező szürke (inaktív). Födémrétegek Ha rákattint a Rétegekre a párbeszédablak bal oldalán, megjelenik a Födémrétegek párbeszédablak. ARCHline.XP 2005

200 Födém Ennek segítségével lehetősége van olyan födémeket létrehozni, amelyek több (legfeljebb 15) rétegből állnak. Ilyen födémszerkezeteket kiválaszthat az előre megadott készletek közül is, illetve az egyes rétegek megadásával bármilyen tetszőleges réteges födémet alakíthat ki. Érdemes a gyakran használt típusú szerkezeteket elkészíteni; készletbe elmenteni. Ezek felhasználásával kiviteli terv szintű részletességgel jelenítheti meg a csomópontokat a metszeti rajzon. Természetesen ennek az eléréséhez ajánlott réteges falakat használni. Felhasználói kézikönyv

201 9. Építészet 571 Beszúrás gomb A Beszúrás gomb segítségével új rétegeket adhat a födémhez. A hozzáadott réteg mindig a legfelső réteg fölé kerül, a legfelső réteg tulajdonságaival. Az eddigi rétegek változatlanok maradnak. Az 1-es réteg a legalsó Törlés gomb A Törlés gombbal törölheti a kiválasztott réteget. A fölötte levő rétegek eggyel lejjebb csúsznak. Megjelenített réteg Kattintson arra a rétegre a listában, amit meg szeretne jeleníteni, majd nyomja meg a Megjelenített réteg gombot. Ekkor a Nyíl a kívánt réteg sorszáma után ugrik, jelezve, hogy az alaprajzon ez a megjelenített réteg. Ennek akkor van jelentősége, ha a födémet rétegenként kívánja szerkeszteni, tehát a különböző rétegek geometriája nem megegyező. A réteges födémszerkesztő utasítások csak a megjelenített rétegre érvényesek. Réteg tulajdonságai Válassza ki a kívánt falréteget a mezőre kattintva. A réteg nevét, anyagát és a réteg vastagságát az adott mezőre duplán kattintva módosíthatja. Ha a réteg vastagsága negatív, az aktuális szinthez képest lefelé mérendő, ha pozitív, akkor pedig felfelé. A párbeszédablak megjeleníti a réteges födém 3D-s képét, és teljes vastagságának értékét is. A beállítások után a tud visszatérni a Tulajdonságok párbeszédablakba. Nyíl gombbal ARCHline.XP 2005

202 Födém Födém létrehozása A Födém készlet elemei: Különböző típusú födémeket hozhat létre: Általános födémek: Alaptestek: Ferde födémek Födém létrehozása kiválasztással A födémet kerületének kontúrvonalaival adhatja meg. A kontúr megadására két különböző lehetőséget kínál az utasítás: A födémet a falak által bezárt terület határozza meg. A kontúr létrehozás a Helyi ikon menü utasításaival történik. Mindkét esetben lehetőség van a födémet a megadott kontúrhoz képest kívánt távolsággal, párhuzamosan eltolni. Erre szükség lehet például, ha a födém túlnyúlik a falakon, vagy réteges falak esetén nem éri el a külső, szigetelés falréteget. Falak által bezárt terület Válasszon ki falakat egyenként, vagy a kiválasztási téglalap segítségével válasza ki az épületet. Ennek külső kontúrja mentén jön létre a födém. Enter befejezi a kiválasztást Profil definíció menü Válassza a MENÜ kulcsszót a parancssorból. A megjelenő Profil definíció menü segítségével hozza létre a födém kontúrját. Lásd a leírását a 6.5 Profil megadása fejezetben. Födém kontúr eltolása A kontúr megadása előtt válassza ki az ELTOLÁS kulcsszót a parancssorból. Felhasználói kézikönyv

203 9. Építészet 573 Határozza meg az eltolás távolságát. Ha a födém kisebb, mint a falak által meghatározott kontúr, akkor az eltolás távolságát negatív értékkel adja meg Födém létrehozása vonallánccal A födém kerület vonallánccal adhatja meg. Sokszög megadása Hozza létre a födémprofilt zárt kontúrját oly módon, hogy egymásután megadja a födém sarokpontjait. A födém élek lehetnek ívesek is. Használja a parancssor opcióit: Opciók: ÉRINTŐLEGES ÍV ELEMVÁLASZTÁS VISSZA ELŐRE INVERZ A kapcsolódás érintőleges. A következő elem egy körív. A kiválasztott elem része lesz a kontúrnak. Visszalép egyet a virtuális láncon. Előrelép egyet a virtuális láncon. A zárt kontúrt a megadott vonallánchoz viszonyítva az ellenétes irányban szerkeszti. Lásd a Vonal rajzoló parancsok - láncolata fejezetet. Egyenesek és körívek További lehetőségek A födém kontúrjának vonallánccal való megadásakor további lehetőségek közül választhat: Opciók: KÖR ELTOLÁS SZÉLESSÉG A határoló sokszög egy kör. A határoló sokszöget egy meghatározott távolsággal növeli vagy csökkenti. A határoló sokszög egy meghatározott vastagságú vonallánc. ARCHline.XP 2005

204 Födém SZÉLESSÉG= 1.50m Zárt alaptest létrehozása E parancsikon segítségével lehetősége van zárt épületalapok létrehozására. Az alaptest magasságát és szintjét a Födém tulajdonságok párbeszédablakban megadott jellemzők határozzák meg. A megjelenő párbeszédablakban először adja meg az alaptest szélességét. Adja meg az alaptest zárt kontúrját. Opciók: KÖR ÁTMÉRŐ SUGÁR KÖZÉPPONT P3 A zárt kontúr kör alakú lesz Adja meg a kör alakú alaptest belső átmérőjének értékét. A MINT opcióval felveheti egy már létező rajzi elem kör vagy körív átmérőjét. Adja meg a kör alakú alaptest belső sugár értékét. A MINT opcióval felveheti egy már létező rajzi elem kör vagy körív sugarát. Adja meg a kör alakú alaptest középpontját Adja meg a kör alakú alaptest belső kontúrját három ponttal Felhasználói kézikönyv

205 9. Építészet 575 TENGELY ELEMVÁLASZTÁS Adja meg a kör alakú alaptest belső átmérőjének két végpontját. Válasszon ki egy objektumot, amelynek kontúrja mentén az alaptestet vezetni szeretné A fent nem említett opciók a vonalrajzolásnak megfelelőek. Lásd a Vonal rajzoló parancsok - láncolata fejezetet. Egyenesek és körívek Enter Befejezi a parancsot és bezárja a kontúrt oly módon, hogy összeköti az utoljára megadott pontot az elsővel Nyitott alaptest létrehozása A működése hasonló a zárt alaptest létrehozásához, azzal a különbséggel, hogy az alaptest nem záródhat önmagában. A megjelenő párbeszédablakban először adja meg az alaptest szélességét. Adja meg az alaptest nyitott kontúrját. Opciók: ELEMVÁLASZTÁS Válasszon ki egy objektumot, amelynek kontúrja mentén az alaptestet vezetni szeretné A fent nem említett opciók a vonalrajzolásnak megfelelőek. Lásd a Vonal rajzoló parancsok - láncolata fejezetet. Egyenesek és körívek Enter Befejezi a parancsot Ferde födém referenciapontokkal A parancs segítségével lehetőség van ferde födém létrehozására három referenciapont megadásával. Válasszon ki falakat, amelyek mentén létrehozza a ferde födémet. A falak kiválasztása előtt válassza ki az ELTOLÁS kulcsszót a parancssorból, ha azt szeretné, hogy a födém kontúrja ne a falak által meghatározott kontúrra, hanem attól egy adott távolságra helyezkedjen el. Határozza meg az eltolás távolságát. Ha a födém kisebb, mint a falak által meghatározott kontúr, akkor az eltolás távolságát negatív értékkel adja meg. ARCHline.XP 2005

206 Födém Használja a MENÜ kulcsszót és profildefiníció menüben adja meg a födém profilját, ha nem a fal kontúrok mentén szeretné létrehozni a födémet. Válassza ki azt az alsó pontot a födémen, amelynek a magasságát meg szeretné adni. Ha a födém felső pontjának magasságát szeretné megadni, akkor használja a FELETTE kulcsszót. Adja meg a magasság értékét vagy a MINT kulcsszó használatával válasszon ki egy már létező födémet, falat, objektumot vagy tetőt, majd annak egy pontját, amelynek magasságát szeretné leolvasni. A (felette) vagy (alatta) ikonok egyikére kattintva határozhatja meg, hogy a kiválasztási pont magasságát a kiválasztott elem felső vagy alsó pontjában kell értelmezni. A program ilyenkor egy párbeszédablakban kiírja a magasság értékét, amit ha jónak talál, akkor fogadja el: Adja meg a magasságot további két referenciapontra is. Enter Befejezi a parancsot Ferde födém referenciavonallal A parancs segítségével lehetőség van ferde födém létrehozására egy referenciavonal és dőlésszög megadásával. Válasszon ki falakat, amelyek mentén létrehozza a ferde födémet. A falak kiválasztása előtt válassza ki az ELTOLÁS kulcsszót a parancssorból, ha azt szeretné, hogy a födém kontúrja ne a falak által meghatározott kontúrra, hanem attól egy adott távolságra helyezkedjen el. Határozza meg az eltolás távolságát. Ha a födém kisebb, mint a falak által meghatározott kontúr, akkor az eltolás távolságát negatív értékkel adja meg. Használja a MENÜ kulcsszót és a profildefinícióban adja meg a födém profilját, ha nem a fal kontúrok mentén szeretné létrehozni a födémet. A födémprofil meghatározása után adja meg a referenciavonalat két pontjával. Ezek azonos magasságban fognak elhelyezkedni. A referenciavonalra merőlegesen megjelenő nyíl jelenti a dőlési irányt. Ha az irány nem megfelelő, mielőtt a második pontot megadná, az ENTER utasítással visszatérhet az első pont megadásához. Felhasználói kézikönyv

207 9. Építészet 577 Megjelenik egy párbeszédablak, amelyben megadható a referenciavonal magassága és a dőlésszög. Ok Befejezi a parancsot Ferde födém dőlésszöge Ferde födém esetén a Födém tulajdonságok párbeszédablakban módosíthatja a födém dőlésszögét. Ebben az esetben a párbeszédablakban megjelenik egy új mező: a Ferde födém dőlésszöge. Kattintson duplán a ferde födémre, hogy módosítsa annak dőlésszögét. A megjelenő párbeszédablakban írja be a szög új értékét. Ok Szerkesztő utasítások teljes födémre Az utasítások segítségével a teljes födém sarokpontjait, éleit szerkesztheti. Réteges födém estén a szerkesztések az összes rétegre vonatkoznak. ARCHline.XP 2005

208 Födém Az utasítások a Módosítás menüből, a Helyi menüből és a Helyi ikon menüből érhetők el. A Helyi Ikon menüből gyorsan elérhető a födémmel kapcsolatos összes szerkesztő parancs. A födémre kattintva megjelennek a födémhez tartozó szerkesztő utasítások ikonjai. Csomópont mozgatása A födém egyik sarokpontjára kattintva megváltoztathatja annak helyzetét. Párhuzamos eltolás Ezzel a paranccsal a födém egyik oldala párhuzamosan eltolható, vagy a födém teljes kontúrja növelhető ill. csökkenthető. Válassza ki a födémnek azt az oldalát, amelyet el kíván mozdítani. Adja meg a födém oldalának új helyét. Az eltolást értékkel is megadhatja, ekkor mozgassa el a kurzort az eltolás irányába, és írja be az értéket. vagy Válassza a Parancssor MINDEN opcióját, ha a födémkontúr minden oldalát együtt kívánja elmozdítani. Enter lezárja a parancsot. Felhasználói kézikönyv

209 9. Építészet 579 Csomópont hozzáadása A födém egyik oldalára kattintva új csomópontot adhat a födémhez. Opció: ZÁRTKONTÚR Ha a ZÁRTKONTÚR kulcsszót választja a parancssorból, a Vonallánc hozzáadása utasítás aktiválódik Vonallánc hozzáadása A födém egyik oldalára kattintva egyszerre több csomópontot vonallánccal megadva adhat a födémhez. Csomópont törlése Törli a födém kiválasztott sarokpontját. Vonal -> Körív A parancs a következő átalakításokat végzi: A födém egyenes oldalát ívessé alakítja, illetve ha a födém kijelölt oldala íves, módosíthatja az ív sugarát. ARCHline.XP 2005

210 Födém Válasszon ki egy födém oldalt, melyet ívessé alakít. Adjon meg egy pontot. Az íves födém él ezen a ponton fog átmenni Válasszon a parancssor opciói közül: Opciók: ÁTMÉRŐ SUGÁR KERÜLET ÍV Adja meg az átmérő értékét. Adja meg a sugár értékét. Adja meg a kerület értékét (az ív hosszát). Adja meg az ív húrmagasságának értékét. Körív ->Vonal Az íves födém oldalt egyenessé alakítja Válassza ki a födém íves oldalát, melyet egyenessé alakít Szerkesztő utasítások födémrétegre Az utasítások segítségével a födém megjelenített (aktív) rétegének sarokpontjait, éleit szerkesztheti. A megjelenített réteg kiválasztása a Födém tulajdonságok - Rétegek párbeszédablakban történik. A nyíl jelzi a megjelenített réteget. Az utasítások a Módosítás menüből, a Helyi menüből és a Helyi ikon menüből érhetők el. Felhasználói kézikönyv

211 9. Építészet 581 Az utasítások működése megegyezik a Szerkesztő utasítások teljes födémre fejezetben leírtakkal. Csomópont mozgatása Az aktív födémréteg egyik sarokpontjára kattintva megváltoztathatja annak helyzetét. Párhuzamos eltolás Ezzel a paranccsal az aktív födémréteg egyik oldala párhuzamosan eltolható, vagy a teljes kontúrja növelhető ill. csökkenthető. Csomópont hozzáadása Az aktív födémréteg egyik oldalára kattintva új csomópontot adhat a födémréteghez. Vonallánc hozzáadása Az aktív födémréteg egyik oldalára kattintva egyszerre több csomópontot vonallánccal megadva kapcsolhat a födémréteghez. ARCHline.XP 2005

212 Födém Csomópont törlése Törli az aktív födémréteg kiválasztott sarokpontját. Vonal -> Körív A parancs a következő átalakításokat végzi: Az aktív födémréteg egyenes oldalát ívessé alakítja, illetve ha a födém kijelölt oldala íves, módosíthatja az ív sugarát. Körív ->Vonal Az aktív födémréteg íves oldalát egyenessé alakítja Válassza ki a födémréteg íves oldalát, melyet egyenessé alakít Födémáttörés létrehozása és szerkesztése Az utasítások az Oldal menüből, a Módosítás menüből, a Helyi menüből és a Helyi ikon menüből érhetők el. Felhasználói kézikönyv

213 9. Építészet Födémáttörés létrehozása Födémáttörés kialakítására leginkább lépcsőházak, kémények szerkesztésekor van szükség. A födémáttörés mindig a födém részeként értelmezhető, formája szabadon megadható, utólag szerkeszthető. Födém áttörés lépcső felett Az utasítás LÉPCSŐ kulcsszava segít lépcsőhöz kapcsolt födémáttörést készíteni. Kiválasztható a födém alatti lépcső, és automatikusan a lépcsőnek megfelelően jön létre az áttörés. Itt nem a lépcső felülnézeti képe lesz a profil, tehát ezt a funkciót nem ajánljuk galériával kialakított lépcsőtérhez. A kontúrt a következőképpen számolja ki a program: A nyílás szélességét a lépcső szélessége határozza meg. A mélységhez pedig a program megkeresi azt a lépcsőfokot, ahonnan a födém aljának távolsága a beállított magassággal, a szabad magassággal egyenlő. Ennek célja, hogy a lépcsőn felnőtt ember állva felmehessen. A szabad magasság értéke a Fájl menü Beállítások - Lépcső szabvány párbeszédablakban adható meg: Válasszon ki egy födémet, amelyen áttörést kíván létrehozni. A födémáttörés profilját a MENÜ kulcsszó - Profil definíció menü segítségével adhatja meg. Rajzolja meg a profilt a kiválasztott opció segítségével, vagy Válassza a LÉPCSŐ kulcsszót a parancssorból. A parancs automatikusan létrehozza a födémáttörést a kiválasztott födémen a födém alatt levő lépcsőnek megfelelően. Amennyiben nincs olyan lépcső, amely ezen a szinten a födém alatt helyezkedik el (ezt jelzi a program), akkor válassza az ALATTA kulcsszót. A kulcsszó segítségével válassza ki az eggyel lejjebb levő szinten elhelyezett lépcsőt. Enter Befejezi a parancsot.! Lépcső kiválasztása esetén a lépcsőnek a födém alatt kell elhelyezkednie Födémáttörés létrehozása több födémen Gyakorlati eset, hogy az épület teljes szintjét lefedő vasbeton födémet használnak, és helyiségenként különböző réteges födémeket helyeznek el. Tehát egymáson több födém van. ARCHline.XP 2005

214 Födém Ekkor pl. a lépcső számára födémáttörést kell létrehozni mind a vasbeton födémen, mind a réteges födémen. Az utasítás erre az esetre ad egyszerű megoldást. Segítségével födémáttörést egyszerre több födémen is létrehozhat. Ehhez válassza ki a födémeket, amelyeken áttörést kíván létrehozni. Enter. Az utasítások működése megegyezik a Födémáttörés létrehozása fejezetben leírtakkal Födémáttörés létrehozása födémrétegen Az utasítás a födémáttörést az aktív födémrétegen hozza létre. A födémáttörés mindig a födém részeként értelmezhető, formája szabadon megadható, utólag szerkeszthető. Az utasítások működése megegyezik a Födémáttörés létrehozása fejezetben leírtakkal Födémáttörés törlése Az ikon segítségével törölhet egy meglévő födémáttörést. A törléshez válassza ki a födémáttörés kontúrját. Enter kilép a parancsból Födémáttörés eltolása A parancs segítségével eltolhat egy meglévő födémáttörést. Az eltoláshoz válassza ki a födémáttörés kontúrját. Adja meg az áttörés referenciapontját az elmozgatáshoz. Adja meg az áttörés új helyét a födémen. Enter befejezi a parancsot Födémáttörés másolás Lehetőség van födémáttörés másolására ugyanazon a födémen belül. A parancs kiválasztása után jelölje a födémáttörés referenciapontját, vagy válassza az ISMÉTLÉS kulcsszót, ha több másolatot szeretne készíteni, majd adja meg az ismétlésszámot. Ok. Adja meg az új födémáttörés helyét. Enter. Felhasználói kézikönyv

215 9. Építészet Dekoráció Az utasítás segítségével burkolatkiosztást adhat meg a padlón és a födém oldalán, illetve mintázatot a mennyezeten. A mintákhoz más-más anyagot rendelhet a megfelelő méretben a megfelelő iránnyal. A burkolatkiosztás megjeleníthető az alaprajzon, a 3D vektoriális modellen és a fotorealisztikus megjelenítésben anyagokkal is látható. Több rétegű födém esetén a dekorációt az aktív rétegen keletkezik. Az utasítások a Helyi menüből és a Helyi ikon menüből érhetők el. Lásd a parancs részletes leírását a Dekoráció- Burkolatkiosztás fejezetben Födémprofil módosítása A következő parancsokkal a födémek teljes és alsó profilját lehet módosítani és törölni. Az utasítások az Oldal menüből, a Módosítás menüből, a Helyi menüből és a Helyi ikon menüből érhetők el: ARCHline.XP 2005

216 Födém Teljes födémprofil Speciális födémszerkezetek ( boltozatok) kialakításakor szükséges a födém elölnézeti profiljának módosítása. Ez a parancs zárt profilok kialakítására alkalmas. A födém bármely oldalára elhelyezheti a profilt, akár több oldalról is vágható egy födém. Ezeket a profilokat a program összemetszi, így egyszerűen létrehozható egy olyan bonyolult szerkezet is mint a keresztboltozat. A profil módosítását elvégezheti mind az alaprajzon, mind 3D-ben. Födémprofil módosítás az alaprajzon: Válassza ki a módosítandó födém egyik oldalát az alaprajzon. A program kiteríti annak frontális képét. (Ha egy födém profilját már korábban is módosította, a program annak aktuális frontális alakját pontozott vonallal jeleníti meg.) Helyezze el a kiterített képet. A KÖVETKEZŐ kulcsszóval a kiterített kép referenciapontját tudja változtatni. Adjon meg egy zárt profilt, mellyel a födém frontális alakját ábrázolja. A Helyi Ikon menüben választhat a profilmegadáshoz szükséges opciók közül, vagy választhatja a Parancssorból a Menü opciót, majd a Profildefiníció helyi menü utasításait: Lásd a profildefiníció Helyi Ikon menü a leírását a 6.5 Profil megadása fejezetben.! A Profildefiníció Helyi ikon menüt az első, Enter ikon segítségével tudja bezárni. Ha a profilkönyvtár egy előredefiniált profilját szeretné használni, kattintson a Válasszon a listából parancsra. A könyvtár profiljait az Objektum készlet Zárt profil parancs segítségével hozhatja létre. Adja meg a profil helyét a födémen vagy Felhasználói kézikönyv

217 9. Építészet 587 Opció: TÜKRÖZÉS Tükrözi a profilt. Enter Befejezi a parancsot. Ha az Automatikus frissítés ikon az állapotsorban be van kapcsolva a végeredmény megjelenik a 3D-s nézeten. Födémprofil módosítás 3D-ben Az utasítás kiválasztása előtt, aktiválja a 3D-s nézetet. Válassza ki a Teljes födémprofil ikont Válasszon egy függőleges síkot a födémen, vagy válasszon a Parancssor kulcsszavai közül: Opciók: TEST Válassza a kulcsszót, ha nem egyértelmű a sík kiválasztása. Válassza ki a födémet, majd a síkot. ENTER Elfogadja a kiválasztott síkot, vagy NEM Választ egy másik síkot. A program automatikusan elölnézetbe forgatja a kiválasztott síkot. Adjon meg egy zárt profilt a parancssorban a MENÜ kulcsszót kiválasztva. Az opciók valamelyikével rajzolja meg a profilt. Enter Befejezi a parancsot. Referenciapont Példa Profilt vághat olyan födémre is, amelynek a vágott oldalhoz kapcsolódó oldala íves. Ekkor az automatikusan kiterített födém oldalt ki kell egészíteni, úgy, hogy a profil a teljes vetületet tartalmazza. Különben a bool művelet a födém íves részét levágja. ARCHline.XP 2005

218 Födém Alsó nyitott profil Az előző parancs (Teljes födémprofil) esetén a födém új, teljes profilját kellett megadni. A nyitott profil létrehozásakor egy szakaszt határozunk meg (mely egyeneseket és íveket is tartalmazhat). Ezt a megadott nyitott profilt a program összeköti a födém alsó részével, majd az így kapott profilt kivágja a födémből. Ha a kiválasztott profil zárt, a program automatikusan törli egy oldalát, hogy nyitott profilt hozzon létre Födémprofil törlése Törli a födémhez rendelt profilt. Felhasználói kézikönyv

219 9. Építészet 589 Válasszon ki egy födémet az alaprajzon, melyről letörli a hozzárendelt profilt. Enter Befejezi a parancsot Anyag hozzárendelés A födém tulajdonságainak meghatározásakor lehetőség van a felső, az alsó felület anyagának, illetve a födém oldalsó borításának megadására. Az oldalsó borítás megadásakor a födém minden oldalán ugyanazt a borítást tudjuk meghatározni. Amennyiben egy épület falai más-más színűek, szükséges lehet a födém oldalsó felületeit is a fal színének megfelelően megadni. Ehhez van szükség az Anyag hozzárendelés parancs alkalmazására, melynek segítségével új anyag rendelhető a kiválasztott födémhez, esetlegesen annak egyes rétegeihez. Az alábbi példán jól látható, hogy a különböző színű falak esetén a födém egy oldalát a téglaburkolatnak megfelelően változtattuk meg, hogy mind a fal, mind a födém ugyanazzal a textúrával jelenjen meg. Az anyag hozzárendelésének lehetőségei: Az utasítások a Módosítás menüből és a Helyi menüből érhetők el: Egy oldalon Válassza ki a födémet, melynek egyik oldalához új anyagot kíván hozzárendelni. Válassza a kívánt anyagtípust a párbeszédablakból. OK. ARCHline.XP 2005
