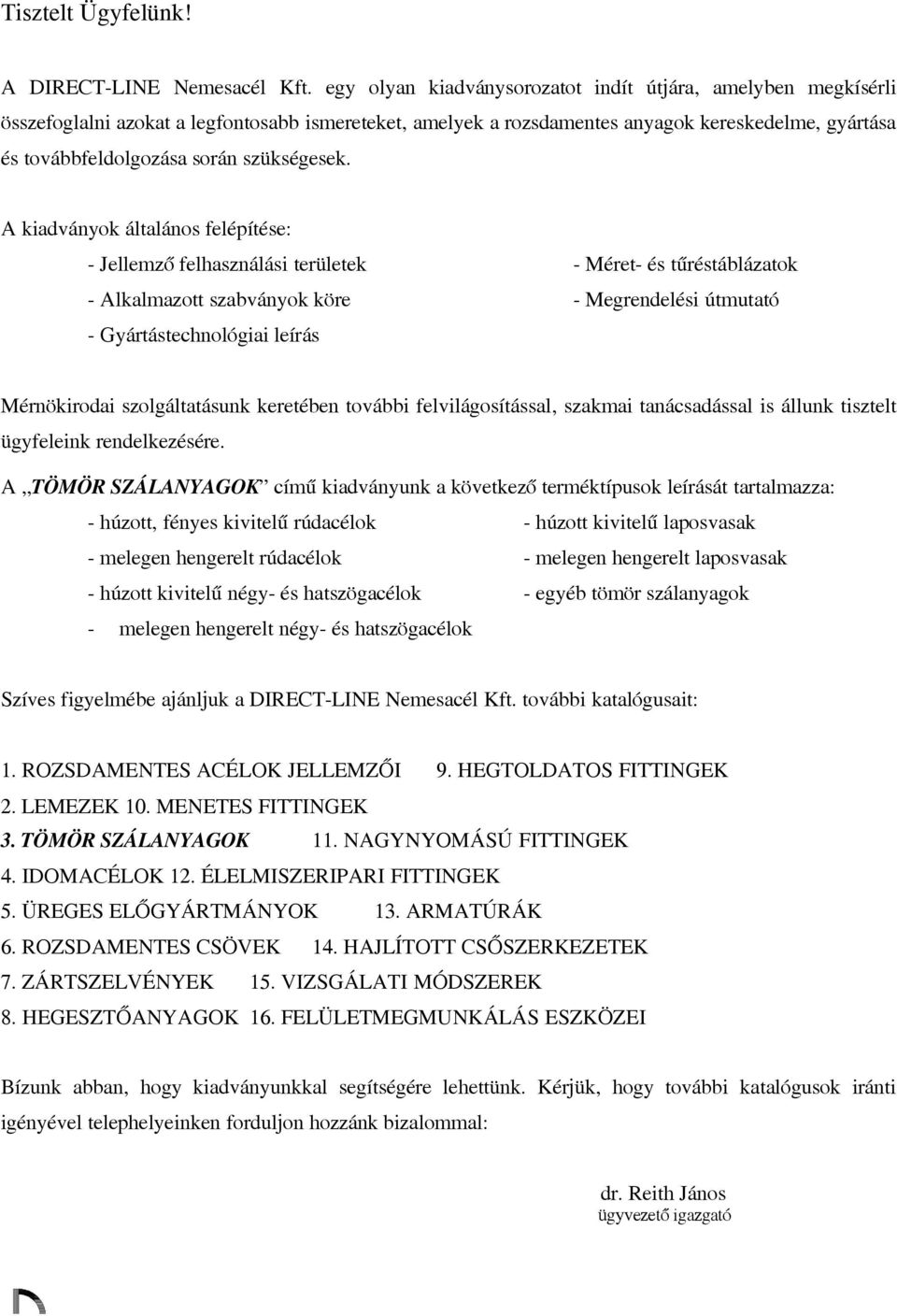

1 Tisztelt Ügyfelünk! A DIRECT-LINE Nemesacél Kft. egy olyan kiadványsorozatot indít útjára, amelyben megkísérli összefoglalni azokat a legfontosabb ismereteket, amelyek a rozsdamentes anyagok kereskedelme, gyártása és továbbfeldolgozása során szükségesek. A kiadványok általános felépítése: - Jellemző felhasználási területek - Méret- és tűréstáblázatok - Alkalmazott szabványok köre - Megrendelési útmutató - Gyártástechnológiai leírás Mérnökirodai szolgáltatásunk keretében további felvilágosítással, szakmai tanácsadással is állunk tisztelt ügyfeleink rendelkezésére. A TÖMÖR SZÁLANYAGOK című kiadványunk a következő terméktípusok leírását tartalmazza: - húzott, fényes kivitelű rúdacélok - húzott kivitelű laposvasak - melegen hengerelt rúdacélok - melegen hengerelt laposvasak - húzott kivitelű négy- és hatszögacélok - egyéb tömör szálanyagok - melegen hengerelt négy- és hatszögacélok Szíves figyelmébe ajánljuk a DIRECT-LINE Nemesacél Kft. további katalógusait: 1. ROZSDAMENTES ACÉLOK JELLEMZŐI 9. HEGTOLDATOS FITTINGEK 2. LEMEZEK 1. MENETES FITTINGEK 3. TÖMÖR SZÁLANYAGOK 11. NAGYNYOMÁSÚ FITTINGEK 4. IDOMACÉLOK 12. ÉLELMISZERIPARI FITTINGEK 5. ÜREGES ELŐGYÁRTMÁNYOK 13. ARMATÚRÁK 6. ROZSDAMENTES CSÖVEK 14. HAJLÍTOTT CSŐSZERKEZETEK 7. ZÁRTSZELVÉNYEK 15. VIZSGÁLATI MÓDSZEREK 8. HEGESZTŐANYAGOK 16. FELÜLETMEGMUNKÁLÁS ESZKÖZEI Bízunk abban, hogy kiadványunkkal segítségére lehettünk. Kérjük, hogy további katalógusok iránti igényével telephelyeinken forduljon hozzánk bizalommal: dr. Reith János ügyvezető igazgató DIRECT-LINE KFT.

2

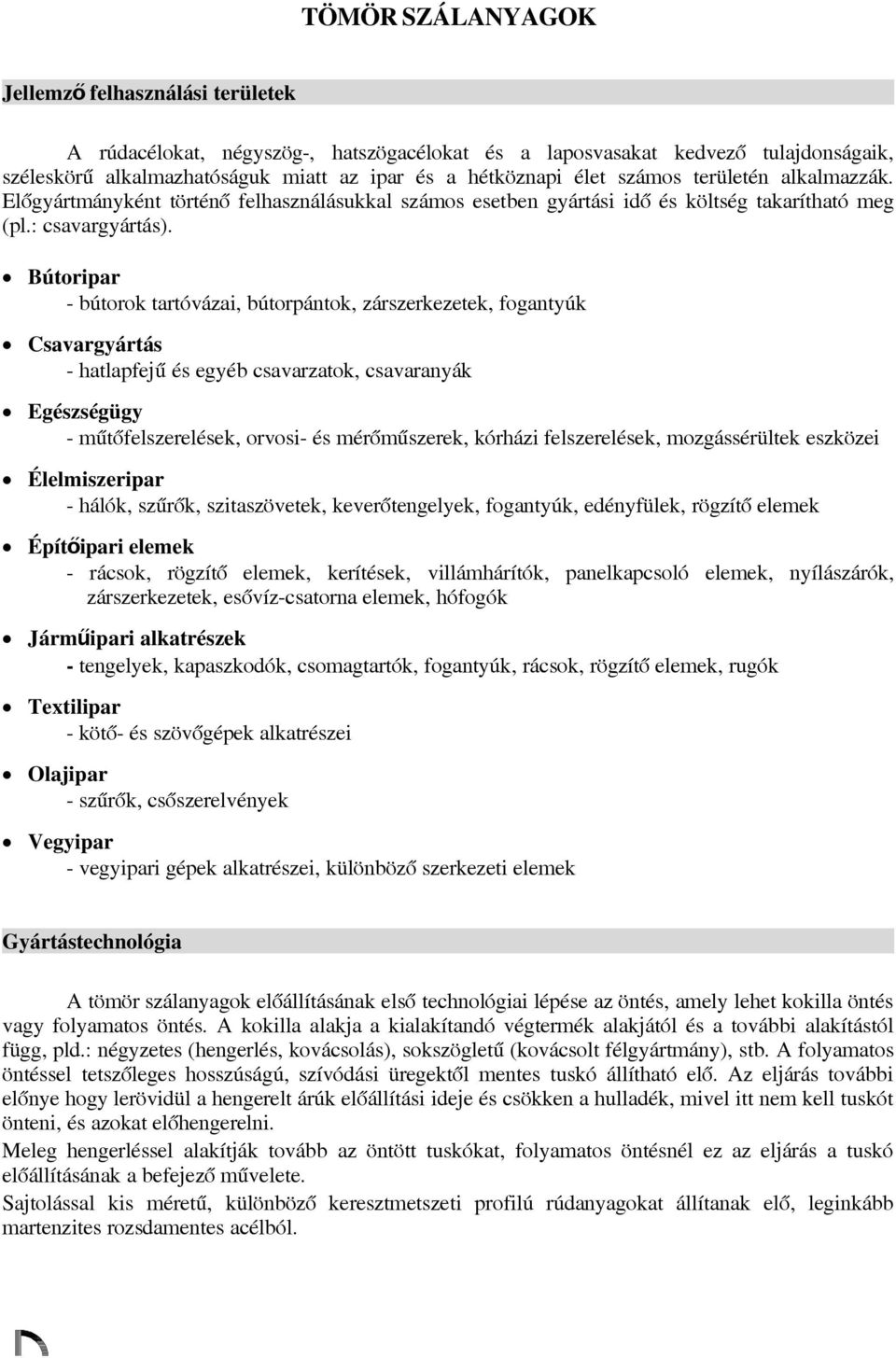

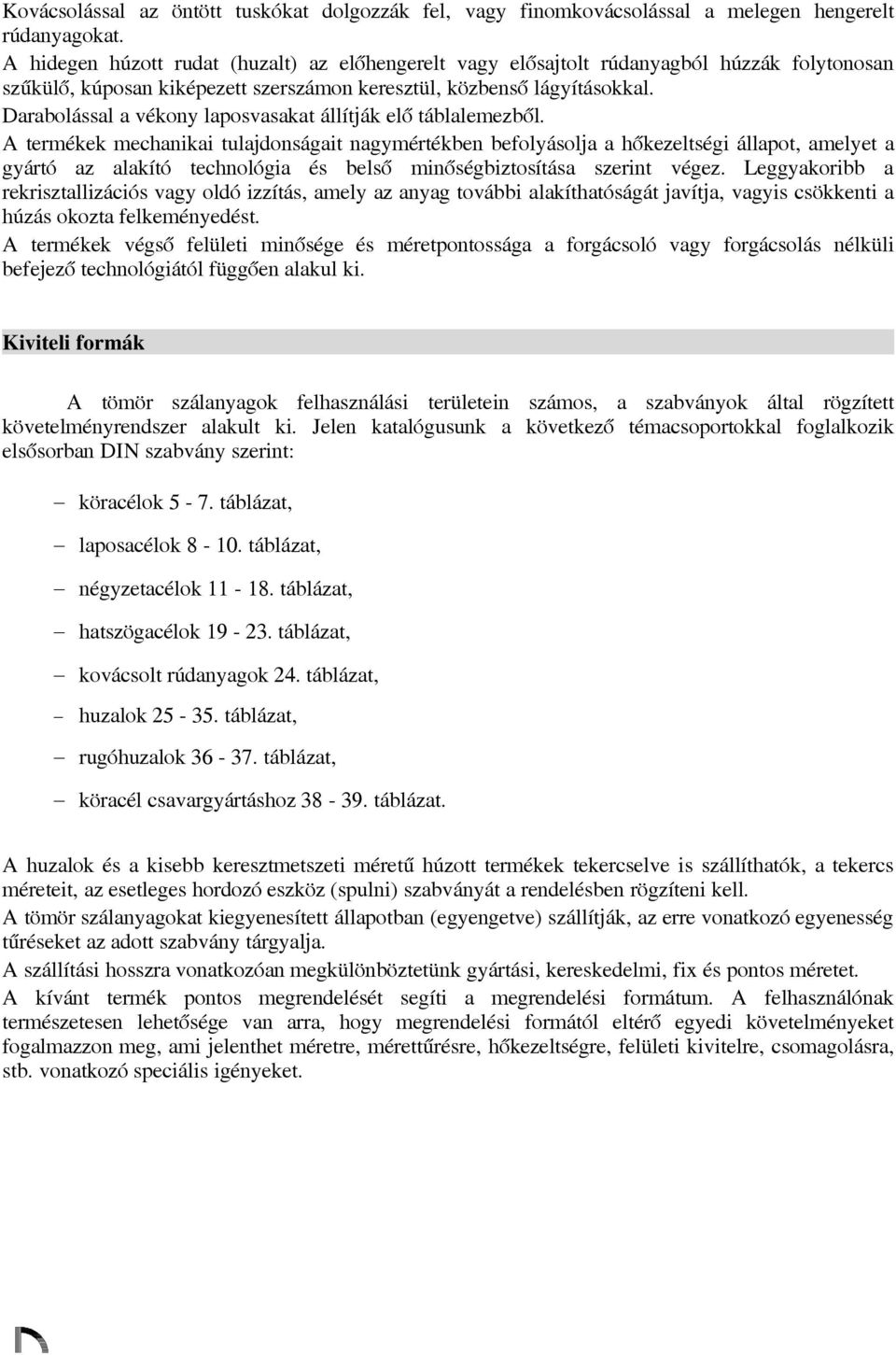

3 TÖMÖR SZÁLANYAGOK Jellemz ő felhasználási területek A rúdacélokat, négyszög-, hatszögacélokat és a laposvasakat kedvező tulajdonságaik, széleskörű alkalmazhatóságuk miatt az ipar és a hétköznapi élet számos területén alkalmazzák. Előgyártmányként történő felhasználásukkal számos esetben gyártási idő és költség takarítható meg (pl.: csavargyártás). Bútoripar - bútorok tartóvázai, bútorpántok, zárszerkezetek, fogantyúk Csavargyártás - hatlapfejű és egyéb csavarzatok, csavaranyák Egészségügy - műtőfelszerelések, orvosi- és mérőműszerek, kórházi felszerelések, mozgássérültek eszközei Élelmiszeripar - hálók, szűrők, szitaszövetek, keverőtengelyek, fogantyúk, edényfülek, rögzítő elemek Építőipari elemek - rácsok, rögzítő elemek, kerítések, villámhárítók, panelkapcsoló elemek, nyílászárók, zárszerkezetek, esővíz-csatorna elemek, hófogók Járműipari alkatrészek - tengelyek, kapaszkodók, csomagtartók, fogantyúk, rácsok, rögzítő elemek, rugók Textilipar - kötő- és szövőgépek alkatrészei Olajipar - szűrők, csőszerelvények Vegyipar - vegyipari gépek alkatrészei, különböző szerkezeti elemek Gyártástechnológia A tömör szálanyagok előállításának első technológiai lépése az öntés, amely lehet kokilla öntés vagy folyamatos öntés. A kokilla alakja a kialakítandó végtermék alakjától és a további alakítástól függ, pld.: négyzetes (hengerlés, kovácsolás), sokszögletű (kovácsolt félgyártmány), stb. A folyamatos öntéssel tetszőleges hosszúságú, szívódási üregektől mentes tuskó állítható elő. Az eljárás további előnye hogy lerövidül a hengerelt árúk előállítási ideje és csökken a hulladék, mivel itt nem kell tuskót önteni, és azokat előhengerelni. Meleg hengerléssel alakítják tovább az öntött tuskókat, folyamatos öntésnél ez az eljárás a tuskó előállításának a befejező művelete. Sajtolással kis méretű, különböző keresztmetszeti profilú rúdanyagokat állítanak elő, leginkább martenzites rozsdamentes acélból. DIRECT-LINE KFT.

4

5 Kovácsolással az öntött tuskókat dolgozzák fel, vagy finomkovácsolással a melegen hengerelt rúdanyagokat. A hidegen húzott rudat (huzalt) az előhengerelt vagy elősajtolt rúdanyagból húzzák folytonosan szűkülő, kúposan kiképezett szerszámon keresztül, közbenső lágyításokkal. Darabolással a vékony laposvasakat állítják elő táblalemezből. A termékek mechanikai tulajdonságait nagymértékben befolyásolja a hőkezeltségi állapot, amelyet a gyártó az alakító technológia és belső minőségbiztosítása szerint végez. Leggyakoribb a rekrisztallizációs vagy oldó izzítás, amely az anyag további alakíthatóságát javítja, vagyis csökkenti a húzás okozta felkeményedést. A termékek végső felületi minősége és méretpontossága a forgácsoló vagy forgácsolás nélküli befejező technológiától függően alakul ki. Kiviteli formák A tömör szálanyagok felhasználási területein számos, a szabványok által rögzített követelményrendszer alakult ki. Jelen katalógusunk a következő témacsoportokkal foglalkozik elsősorban DIN szabvány szerint: köracélok 5-7. táblázat, laposacélok 8-1. táblázat, négyzetacélok táblázat, hatszögacélok táblázat, kovácsolt rúdanyagok 24. táblázat, huzalok táblázat, rugóhuzalok táblázat, köracél csavargyártáshoz táblázat. A huzalok és a kisebb keresztmetszeti méretű húzott termékek tekercselve is szállíthatók, a tekercs méreteit, az esetleges hordozó eszköz (spulni) szabványát a rendelésben rögzíteni kell. A tömör szálanyagokat kiegyenesített állapotban (egyengetve) szállítják, az erre vonatkozó egyenesség tűréseket az adott szabvány tárgyalja. A szállítási hosszra vonatkozóan megkülönböztetünk gyártási, kereskedelmi, fix és pontos méretet. A kívánt termék pontos megrendelését segíti a megrendelési formátum. A felhasználónak természetesen lehetősége van arra, hogy megrendelési formától eltérő egyedi követelményeket fogalmazzon meg, ami jelenthet méretre, mérettűrésre, hőkezeltségre, felületi kivitelre, csomagolásra, stb. vonatkozó speciális igényeket. DIRECT-LINE KFT.

6

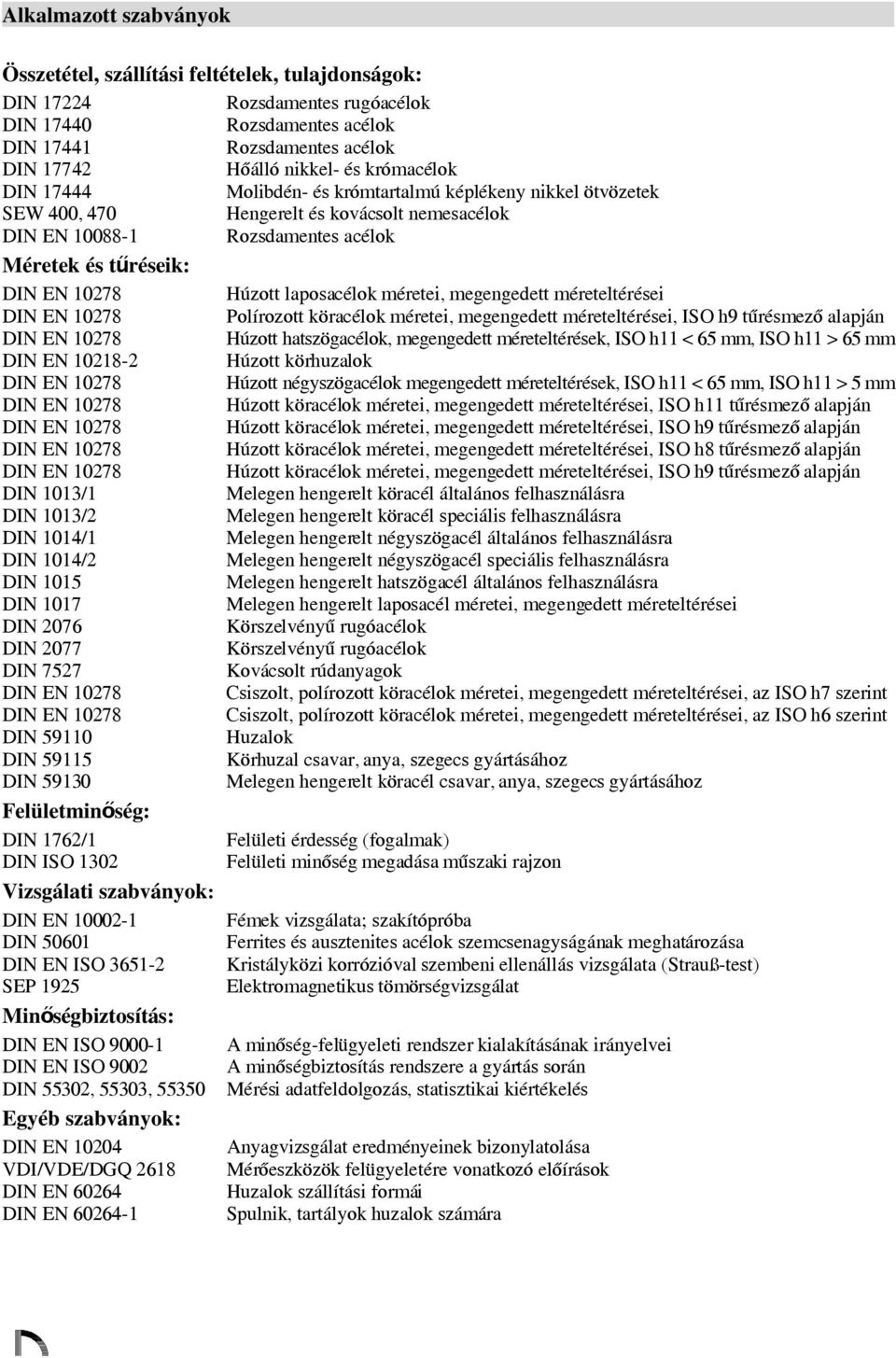

7 Alkalmazott szabványok Összetétel, szállítási feltételek, tulajdonságok: DIN Rozsdamentes rugóacélok DIN 1744 Rozsdamentes acélok DIN Rozsdamentes acélok DIN Hőálló nikkel- és krómacélok DIN Molibdén- és krómtartalmú képlékeny nikkel ötvözetek SEW 4, 47 Hengerelt és kovácsolt nemesacélok DIN EN Rozsdamentes acélok Méretek és tűréseik: DIN EN 1278 Húzott laposacélok méretei, megengedett méreteltérései DIN EN 1278 Polírozott köracélok méretei, megengedett méreteltérései, ISO h9 tűrésmező alapján DIN EN 1278 Húzott hatszögacélok, megengedett méreteltérések, ISO h11 < 65 mm, ISO h11 > 65 mm DIN EN Húzott körhuzalok DIN EN 1278 Húzott négyszögacélok megengedett méreteltérések, ISO h11 < 65 mm, ISO h11 > 5 mm DIN EN 1278 Húzott köracélok méretei, megengedett méreteltérései, ISO h11 tűrésmező alapján DIN EN 1278 Húzott köracélok méretei, megengedett méreteltérései, ISO h9 tűrésmező alapján DIN EN 1278 Húzott köracélok méretei, megengedett méreteltérései, ISO h8 tűrésmező alapján DIN EN 1278 Húzott köracélok méretei, megengedett méreteltérései, ISO h9 tűrésmező alapján DIN 113/1 Melegen hengerelt köracél általános felhasználásra DIN 113/2 Melegen hengerelt köracél speciális felhasználásra DIN 114/1 Melegen hengerelt négyszögacél általános felhasználásra DIN 114/2 Melegen hengerelt négyszögacél speciális felhasználásra DIN 115 Melegen hengerelt hatszögacél általános felhasználásra DIN 117 Melegen hengerelt laposacél méretei, megengedett méreteltérései DIN 276 Körszelvényű rugóacélok DIN 277 Körszelvényű rugóacélok DIN 7527 Kovácsolt rúdanyagok DIN EN 1278 Csiszolt, polírozott köracélok méretei, megengedett méreteltérései, az ISO h7 szerint DIN EN 1278 Csiszolt, polírozott köracélok méretei, megengedett méreteltérései, az ISO h6 szerint DIN 5911 Huzalok DIN Körhuzal csavar, anya, szegecs gyártásához DIN 5913 Melegen hengerelt köracél csavar, anya, szegecs gyártásához Felületminőség: DIN 1762/1 Felületi érdesség (fogalmak) DIN ISO 132 Felületi minőség megadása műszaki rajzon Vizsgálati szabványok: DIN EN 12-1 Fémek vizsgálata; szakítópróba DIN 561 Ferrites és ausztenites acélok szemcsenagyságának meghatározása DIN EN ISO Kristályközi korrózióval szembeni ellenállás vizsgálata (Strauß-test) SEP 1925 Elektromagnetikus tömörségvizsgálat Minőségbiztosítás: DIN EN ISO 9-1 A minőség-felügyeleti rendszer kialakításának irányelvei DIN EN ISO 92 A minőségbiztosítás rendszere a gyártás során DIN 5532, 5533, 5535 Mérési adatfeldolgozás, statisztikai kiértékelés Egyéb szabványok: DIN EN 124 Anyagvizsgálat eredményeinek bizonylatolása VDI/VDE/DGQ 2618 Mérőeszközök felügyeletére vonatkozó előírások DIN EN 6264 Huzalok szállítási formái DIN EN Spulnik, tartályok huzalok számára DIRECT-LINE KFT.

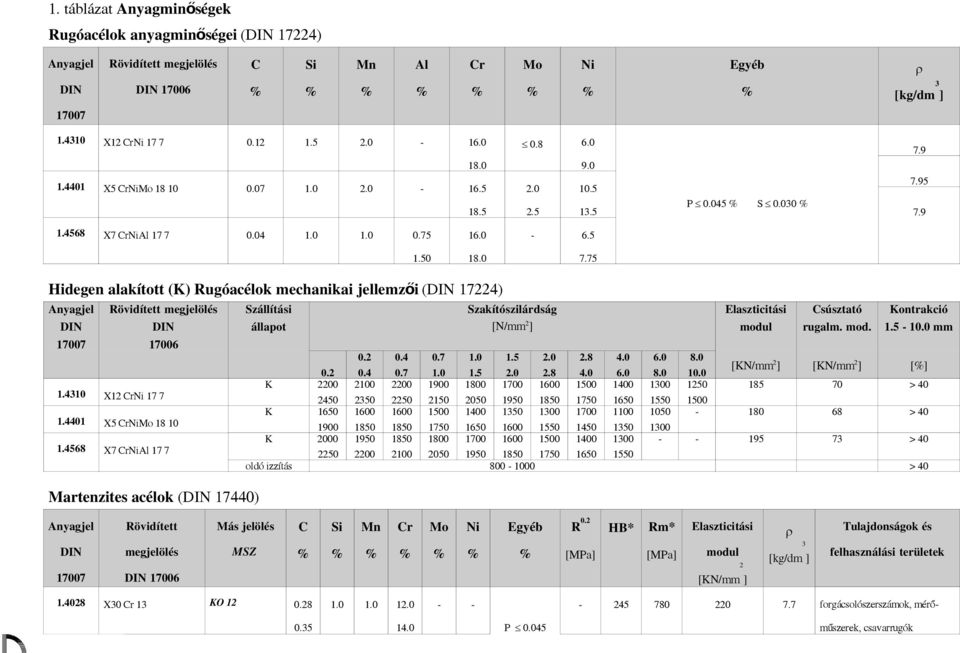

8 1. táblázat Anyagminőségek Rugóacélok anyagminő ségei (DIN 17224) Anyagjel DIN Rövidített megjelölés DIN 176 C Si Mn Al Cr Mo Ni Egyéb 3 [kg/dm ] X12 CrNi X5 CrNiMo P.45 S X7 CrNiAl Hidegen alakított (K) Rugóacélok mechanikai jellemző i (DIN 17224) Anyagjel DIN 177 Rövidített megjelölés DIN X12 CrNi X5 CrNiMo X7 CrNiAl 17 7 Martenzites acélok (DIN 1744) Szállítási állapot.2 K K K Szakítószilárdság [N/mm 2 ] Elaszticitási modul Csúsztató rugalm. mod. Kontrakció mm [KN/mm 2 ] [KN/mm 2 ] [] > > > oldó izzítás 8-1 > 4 Anyagjel DIN 177 Rövidített megjelölés DIN 176 Más jelölés MSZ C Si Mn Cr Mo Ni Egyéb R.2 [MPa] HB* Rm* [MPa] Elaszticitási modul 2 [KN/mm ] 3 [kg/dm ] Tulajdonságok és felhasználási területek X3 Cr 13 KO forgácsolószerszámok, mérő P.45 műszerek, csavarrugók DIRECT-LINE KFT.

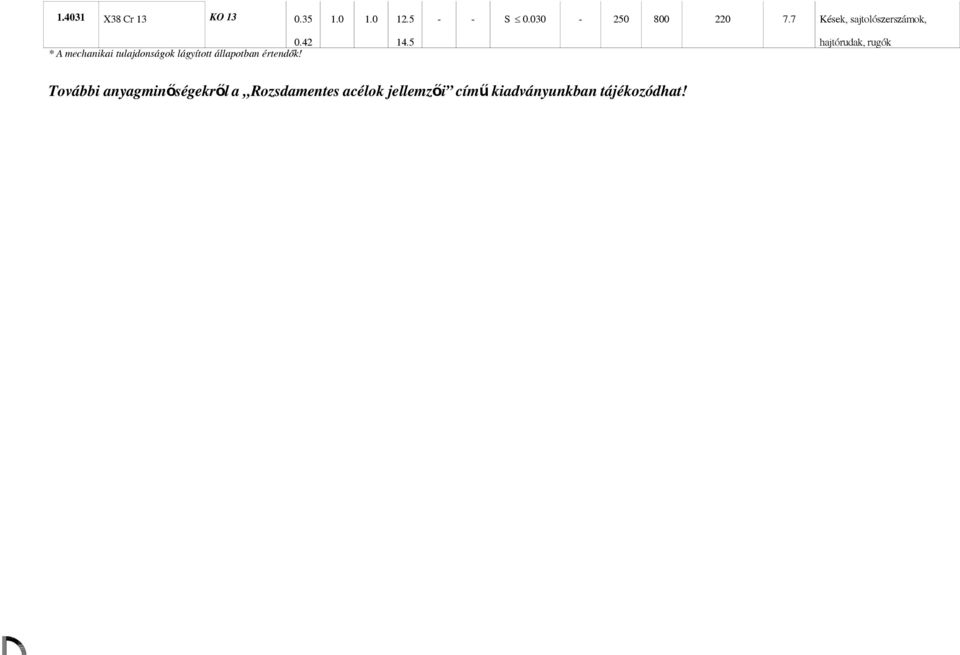

9 1.431 X38 Cr 13 KO * A mechanikai tulajdonságok lágyított állapotban értendők! S Kések, sajtolószerszámok, hajtórudak, rugók További anyagminő ségekről a Rozsdamentes acélok jellemzői cím ű kiadványunkban tájékozódhat! DIRECT-LINE KFT.

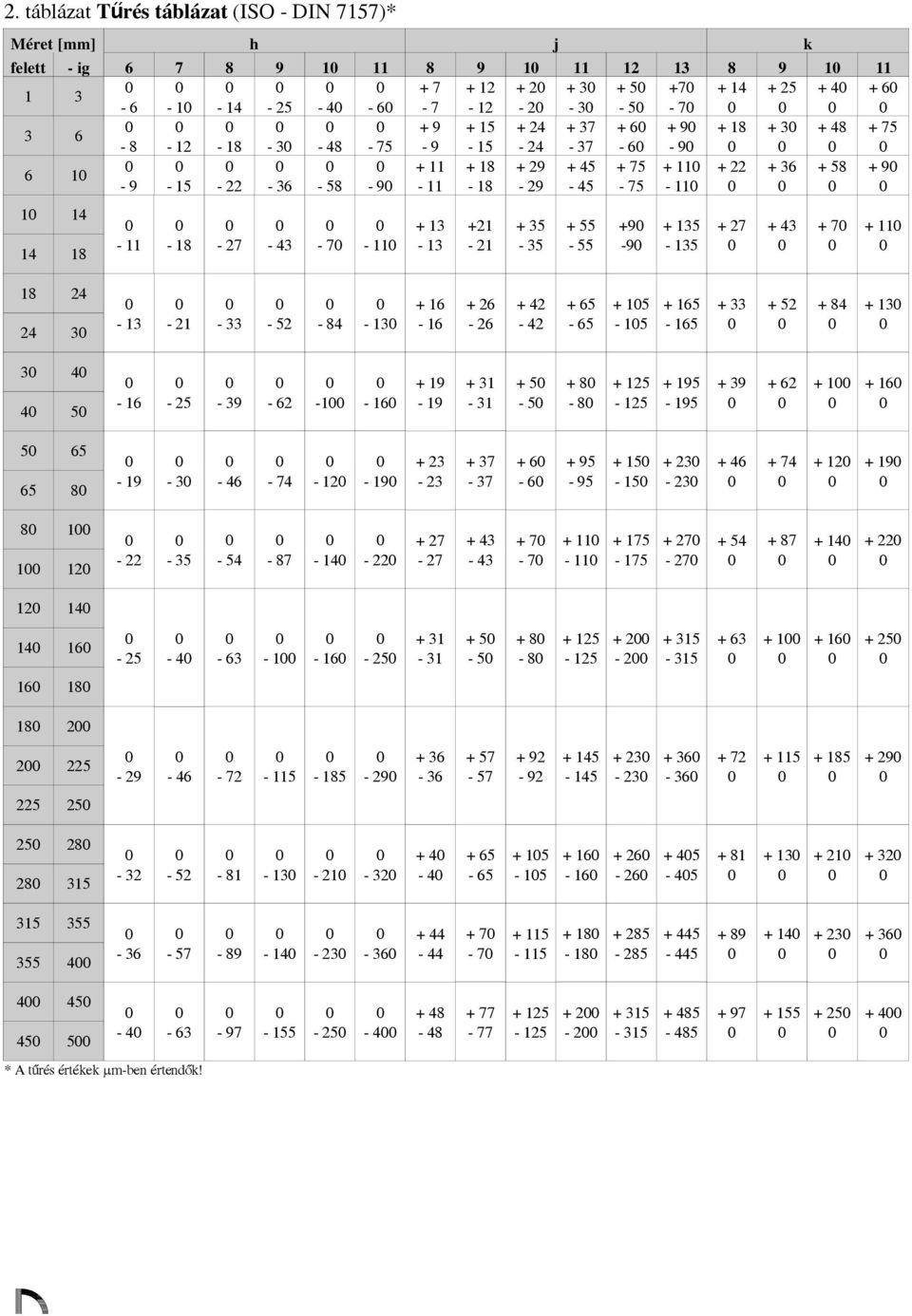

10 2. táblázat Tű rés táblázat (ISO - DIN 7157)* Méret [mm] h j k felett - ig * A tűrés értékek m-ben értendők! DIRECT-LINE KFT.

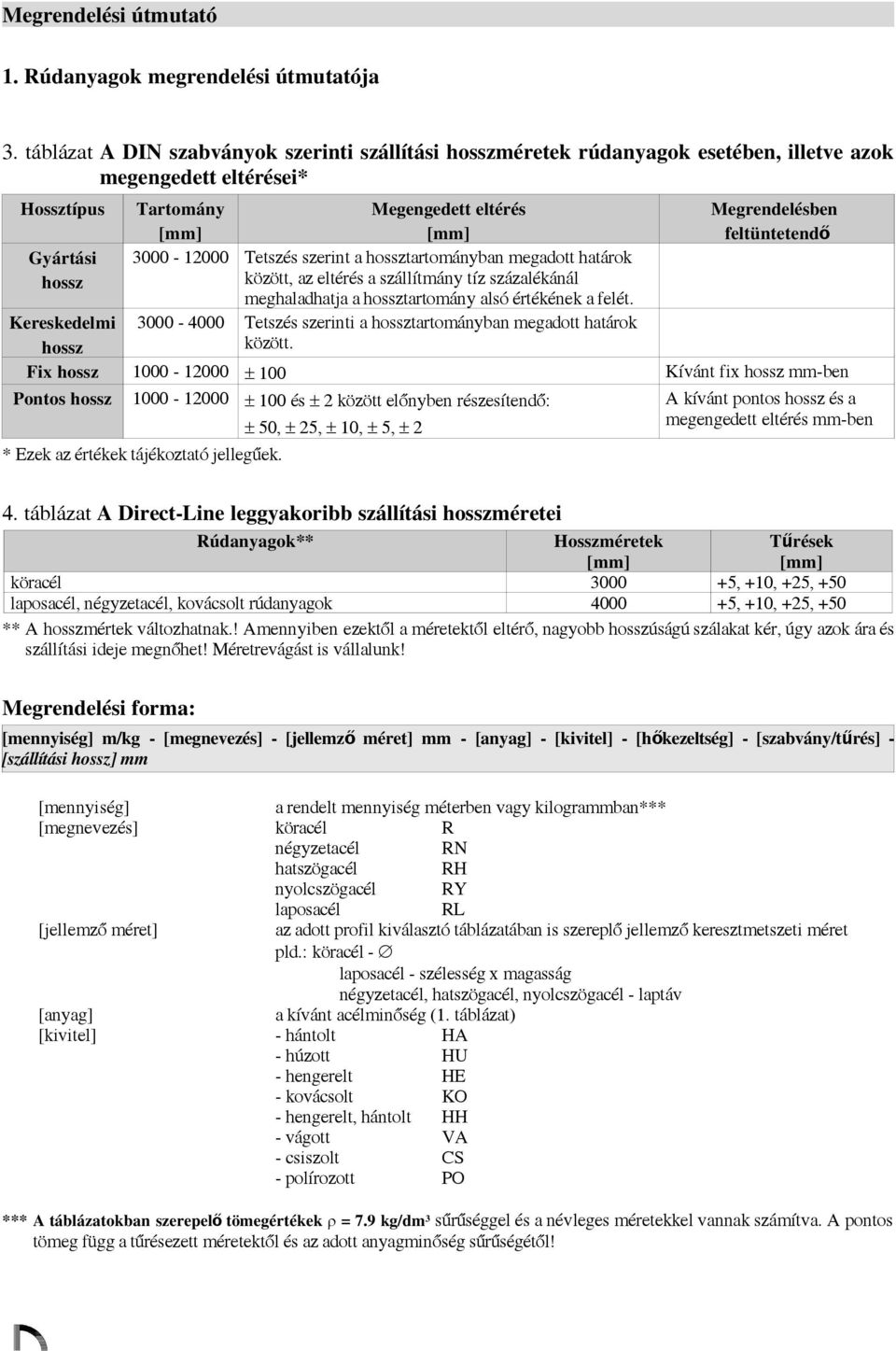

11 Megrendelési útmutató 1. Rúdanyagok megrendelési útmutatója 3. táblázat A DIN szabványok szerinti szállítási hosszméretek rúdanyagok esetében, illetve azok megengedett eltérései* Hossztípus Tartomány [mm] Megengedett eltérés [mm] Megrendelésben feltüntetendő Gyártási 3-12 Tetszés szerint a hossztartományban megadott határok hossz között, az eltérés a szállítmány tíz százalékánál meghaladhatja a hossztartomány alsó értékének a felét. Kereskedelmi hossz 3-4 Tetszés szerinti a hossztartományban megadott határok között. Fix hossz Kívánt fix hossz mm-ben Pontos hossz és 2 között előnyben részesítendő: * Ezek az értékek tájékoztató jellegűek. 5, 25, 1, 5, 2 4. táblázat A Direct-Line leggyakoribb szállítási hosszméretei A kívánt pontos hossz és a megengedett eltérés mm-ben Rúdanyagok** Hosszméretek [mm] Tűrések [mm] köracél 3 +5, +1, +25, +5 laposacél, négyzetacél, kovácsolt rúdanyagok 4 +5, +1, +25, +5 ** A hosszmértek változhatnak.! Amennyiben ezektől a méretektől eltérő, nagyobb hosszúságú szálakat kér, úgy azok ára és szállítási ideje megnőhet! Méretrevágást is vállalunk! Megrendelési forma: [mennyiség] m/kg - [megnevezés] - [jellemz ő méret] mm - [anyag] - [kivitel] - [hőkezeltség] - [szabvány/t űrés] - [szállítási hossz] mm [mennyiség] [megnevezés] [jellemző méret] [anyag] [kivitel] a rendelt mennyiség méterben vagy kilogrammban*** köracél R négyzetacél RN hatszögacél RH nyolcszögacél RY laposacél RL az adott profil kiválasztó táblázatában is szereplő jellemző keresztmetszeti méret pld.: köracél - laposacél - szélesség x magasság négyzetacél, hatszögacél, nyolcszögacél - laptáv a kívánt acélminőség (1. táblázat) - hántolt HA - húzott HU - hengerelt HE - kovácsolt KO - hengerelt, hántolt HH - vágott VA - csiszolt CS - polírozott PO *** A táblázatokban szerepel ő tömegértékek = 7.9 kg/dm 3 sűrűséggel és a névleges méretekkel vannak számítva. A pontos tömeg függ a tűrésezett méretektől és az adott anyagminőség sűrűségétől! DIRECT-LINE KFT.

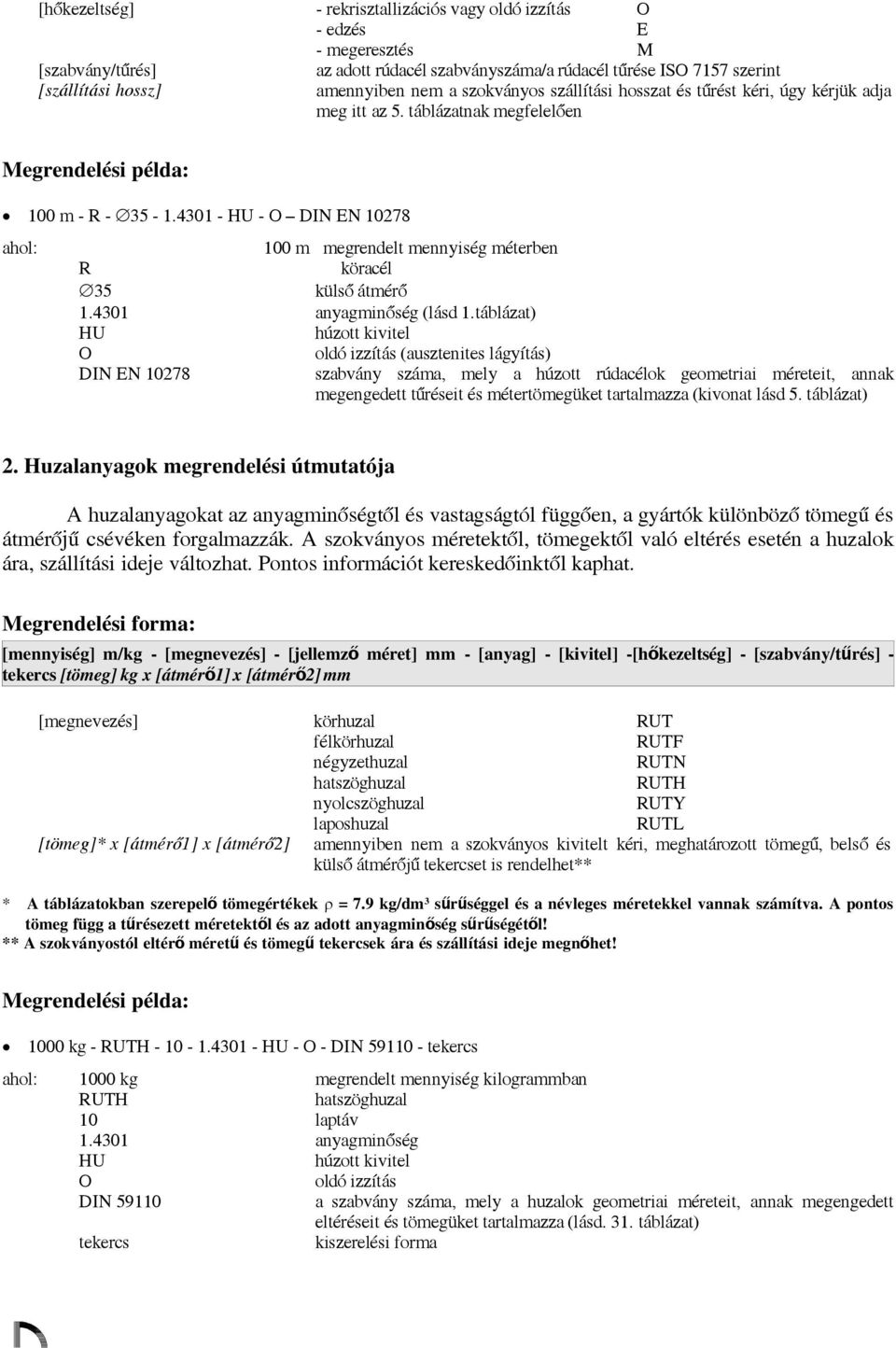

12 [hőkezeltség] [szabvány/tűrés] [szállítási hossz] - rekrisztallizációs vagy oldó izzítás - edzés - megeresztés az adott rúdacél szabványszáma/a rúdacél tűrése ISO 7157 szerint amennyiben nem a szokványos szállítási hosszat és tűrést kéri, úgy kérjük adja meg itt az 5. táblázatnak megfelelően O E M Megrendelési példa: 1 m - R HU - O DIN EN 1278 ahol: 1 m megrendelt mennyiség méterben R köracél 35 külső átmérő anyagminőség (lásd 1.táblázat) HU húzott kivitel O oldó izzítás (ausztenites lágyítás) DIN EN 1278 szabvány száma, mely a húzott rúdacélok geometriai méreteit, annak megengedett tűréseit és métertömegüket tartalmazza (kivonat lásd 5. táblázat) 2. Huzalanyagok megrendelési útmutatója A huzalanyagokat az anyagminőségtől és vastagságtól függően, a gyártók különböző tömegű és átmérőjű csévéken forgalmazzák. A szokványos méretektől, tömegektől való eltérés esetén a huzalok ára, szállítási ideje változhat. Pontos információt kereskedőinktől kaphat. Megrendelési forma: [mennyiség] m/kg - [megnevezés] - [jellemz ő méret] mm - [anyag] - [kivitel] -[hőkezeltség] - [szabvány/tűrés] - tekercs [tömeg] kg x [átmérő1] x [átmérő2] mm [megnevezés] [tömeg]* x [átmérő1] x [átmérő2] körhuzal félkörhuzal négyzethuzal hatszöghuzal nyolcszöghuzal laposhuzal RUT RUTF RUTN RUTH RUTY RUTL amennyiben nem a szokványos kivitelt kéri, meghatározott tömegű, belső és külső átmérőjű tekercset is rendelhet** * A táblázatokban szerepel ő tömegértékek = 7.9 kg/dm 3 sűrűséggel és a névleges méretekkel vannak számítva. A pontos tömeg függ a tűrésezett méretektől és az adott anyagminőség sűrűségétől! ** A szokványostól eltér ő méret ű és tömeg ű tekercsek ára és szállítási ideje megnőhet! Megrendelési példa: 1 kg - RUTH HU - O - DIN tekercs ahol: 1 kg megrendelt mennyiség kilogrammban RUTH hatszöghuzal 1 laptáv anyagminőség HU húzott kivitel O oldó izzítás DIN 5911 a szabvány száma, mely a huzalok geometriai méreteit, annak megengedett eltéréseit és tömegüket tartalmazza (lásd. 31. táblázat) tekercs kiszerelési forma DIRECT-LINE KFT.

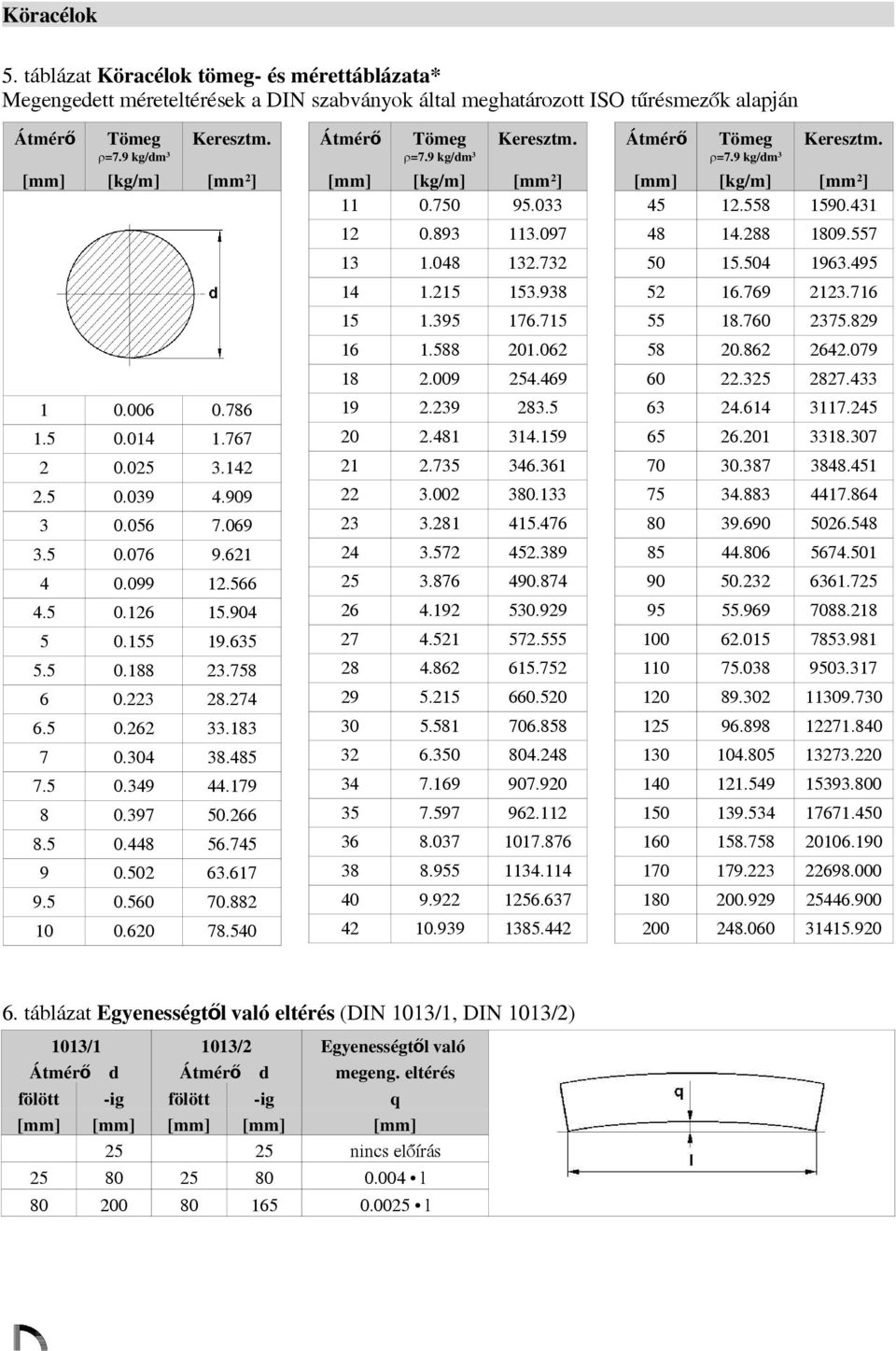

13 Köracélok 5. táblázat Köracélok tömeg- és mérettáblázata* Megengedett méreteltérések a DIN szabványok által meghatározott ISO tűrésmezők alapján Átmérő Tömeg =7.9 kg/dm 3 Keresztm. [mm] [kg/m] [mm 2 ] Átmérő Tömeg =7.9 kg/dm 3 Keresztm. [mm] [kg/m] [mm 2 ] Átmérő Tömeg =7.9 kg/dm 3 Keresztm. [mm] [kg/m] [mm 2 ] táblázat Egyenességtő l való eltérés (DIN 113/1, DIN 113/2) 113/1 Átmér ő d 113/2 Átmér ő d Egyenességtől való megeng. eltérés fölött -ig fölött -ig q [mm] [mm] [mm] [mm] [mm] nincs előírás l l DIRECT-LINE KFT.

14 7. táblázat Melegen hengerelt köracél általános felhasználásra (DIN 113/1) Átmérő Átmérő Eltérés * Tömeg Kereszt- A sor. B sor. P =7.9 metszet kg/dm 3 [mm] [mm] [mm] [mm] [kg/m] [cm 2 ] Átmérő Átmérő Eltérés * Tömeg Kereszt- A sor. B sor. P =7.9 metszet kg/dm 3 [mm] [mm] [mm] [mm] [kg/m] [cm 2 ] * A rúdacél kétféle tűréssel létezik, ezt meg kell adni az igénylésben is. (Pontos kivitel: P)

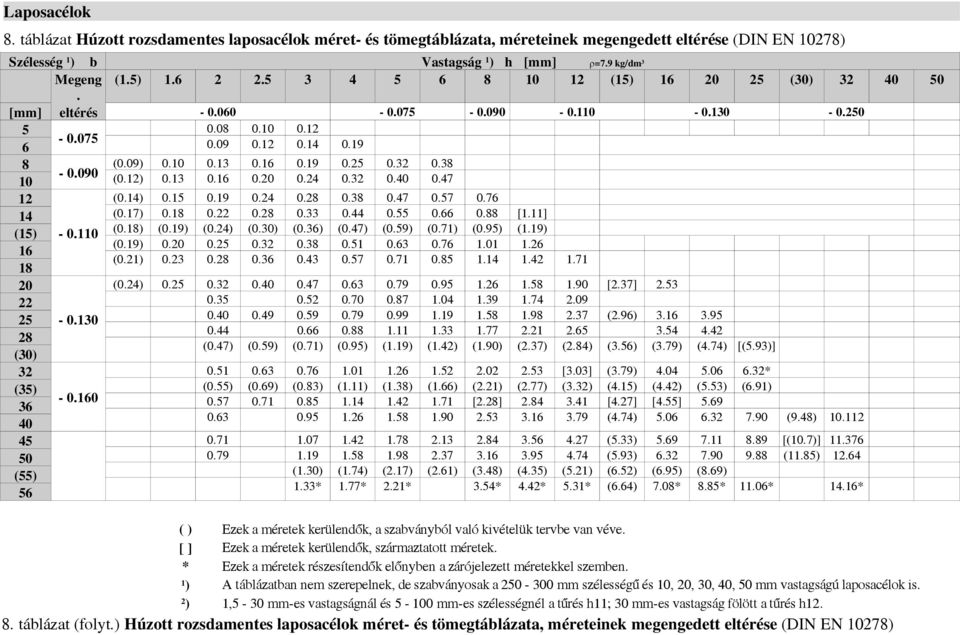

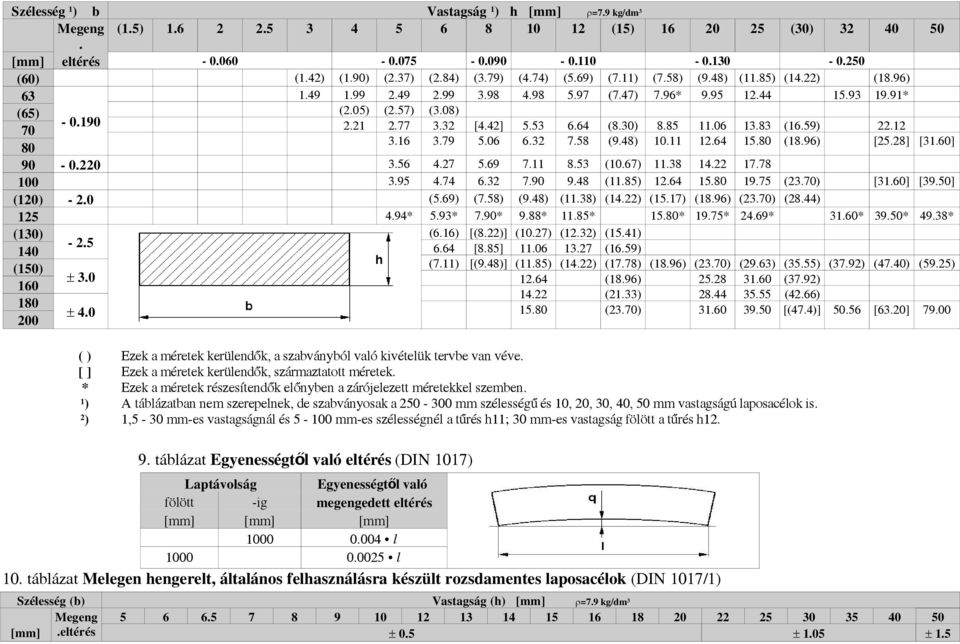

15 Laposacélok 8. táblázat Húzott rozsdamentes laposacélok méret- és tömegtáblázata, méreteinek megengedett eltérése (DIN EN 1278) Szélesség 1 ) b Vastagság 1 ) h [mm] =7.9 kg/dm 3 Megeng (1.5) (15) (3) [mm] eltérés (.9) (.12) (.14) (.17) [1.11] (15) -.11 (.18) (.19) (.24) (.3) (.36) (.47) (.59) (.71) (.95) (1.19) (.19) (.21) (3) 32 (35) (55) (.24) [2.37] (2.96) (.47) (.59) (.71) (.95) (1.19) (1.42) (1.9) (2.37) (2.84) (3.56) (3.79) (4.74) [(5.93)] [3.3] (3.79) * (.55) (.69) (.83) (1.11) (1.38) (1.66) (2.21) (2.77) (3.32) (4.15) (4.42) (5.53) (6.91) [2.28] [4.27] [4.55] (4.74) (9.48) (5.33) [(1.7)] (5.93) (11.85) (1.3) (1.74) (2.17) (2.61) (3.48) (4.35) (5.21) (6.52) (6.95) (8.69) 1.33* 1.77* 2.21* 3.54* 4.42* 5.31* (6.64) 7.8* 8.85* 11.6* 14.16* ( ) Ezek a méretek kerülendők, a szabványból való kivételük tervbe van véve. [ ] Ezek a méretek kerülendők, származtatott méretek. * Ezek a méretek részesítendők előnyben a zárójelezett méretekkel szemben. 1 ) A táblázatban nem szerepelnek, de szabványosak a 25-3 mm szélességű és 1, 2, 3, 4, 5 mm vastagságú laposacélok is. 2 ) 1,5-3 mm-es vastagságnál és 5-1 mm-es szélességnél a tűrés h11; 3 mm-es vastagság fölött a tűrés h táblázat (folyt.) Húzott rozsdamentes laposacélok méret- és tömegtáblázata, méreteinek megengedett eltérése (DIN EN 1278)

16 Szélesség 1 ) b Vastagság 1 ) h [mm] =7.9 kg/dm 3 Megeng (1.5) (15) (3) [mm] eltérés (6) (1.42) (1.9) (2.37) (2.84) (3.79) (4.74) (5.69) (7.11) (7.58) (9.48) (11.85) (14.22) (18.96) (7.47) 7.96* * (65) (2.5) (2.57) (3.8) [4.42] (8.3) (16.59) (9.48) (18.96) [25.28] [31.6] (1.67) (11.85) (23.7) [31.6] [39.5] (12) - 2. (5.69) (7.58) (9.48) (11.38) (14.22) (15.17) (18.96) (23.7) (28.44) * 5.93* 7.9* 9.88* 11.85* 15.8* 19.75* 24.69* 31.6* 39.5* 49.38* (13) 14 (15) (6.16) [(8.22)] (1.27) (12.32) (15.41) 6.64 [8.85] (16.59) (7.11) [(9.48)] (11.85) (14.22) (17.78) (18.96) (23.7) (29.63) (35.55) (37.92) (47.4) (59.25) (18.96) (37.92) (21.33) (42.66) 15.8 (23.7) [(47.4)] 5.56 [63.2] 79. ( ) Ezek a méretek kerülendők, a szabványból való kivételük tervbe van véve. [ ] Ezek a méretek kerülendők, származtatott méretek. * Ezek a méretek részesítendők előnyben a zárójelezett méretekkel szemben. 1 ) A táblázatban nem szerepelnek, de szabványosak a 25-3 mm szélességű és 1, 2, 3, 4, 5 mm vastagságú laposacélok is. 2 ) 1,5-3 mm-es vastagságnál és 5-1 mm-es szélességnél a tűrés h11; 3 mm-es vastagság fölött a tűrés h táblázat Egyenességtő l való eltérés (DIN 117) Laptávolság Egyenességtől való fölött -ig megengedett eltérés [mm] [mm] [mm] 1.4 l 1.25 l 1. táblázat Melegen hengerelt, általános felhasználásra készült rozsdamentes laposacélok (DIN 117/1) Szélesség (b) Vastagság (h) [mm] =7.9 kg/dm 3 Megeng [mm].eltérés

17

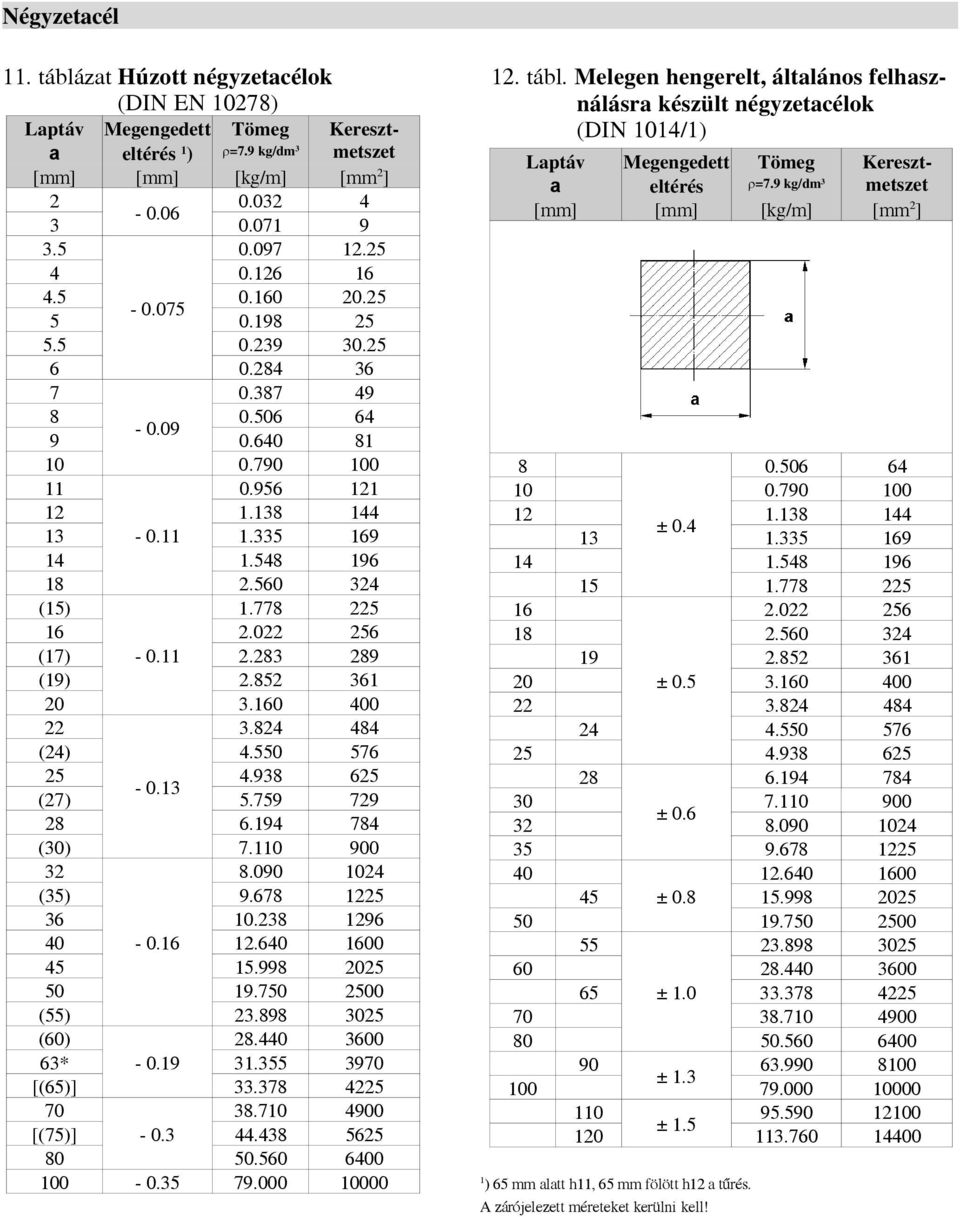

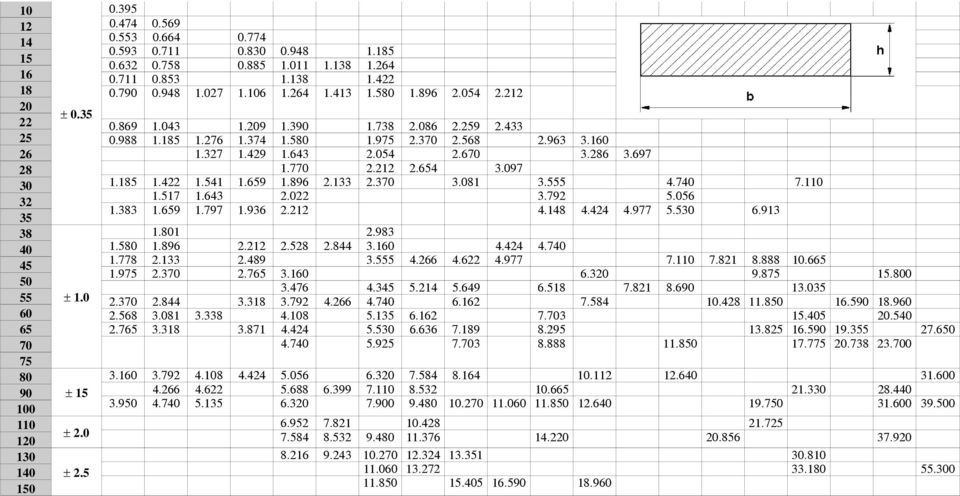

18 Négyzetacél 11. táblázat Húzott négyzetacélok (DIN EN 1278) Laptáv a Megengedett eltérés 1 ) Tömeg =7.9 kg/dm 3 Keresztmetszet [mm] [mm] [kg/m] [mm 2 ] (15) 16 (17) (19) 2 22 (24) 25 (27) 28 (3) 32 (35) (55) (6) 63* [(65)] 7 [(75)] tábl. Melegen hengerelt, általános felhasználásra készült négyzetacélok (DIN 114/1) Laptáv Megengedett Tömeg Keresztmetszet a eltérés =7.9 kg/dm 3 [mm] [mm] [kg/m] [mm 2 ] ±.4 ±.5 ±.6 ±.8 ± 1. ± 1.3 ± ) 65 mm alatt h11, 65 mm fölött h12 a tűrés. A zárójelezett méreteket kerülni kell!

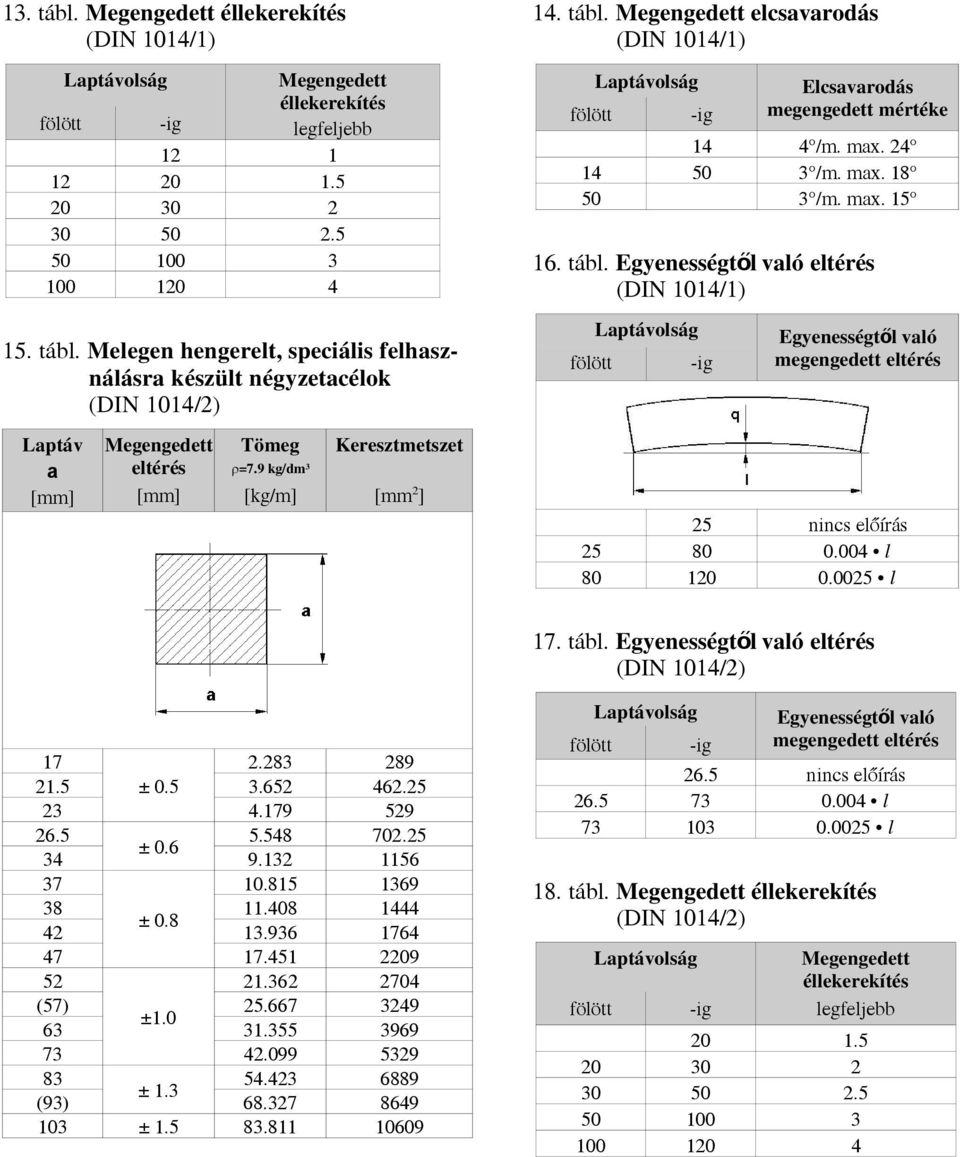

19 13. tábl. Megengedett éllekerekítés (DIN 114/1) Laptávolság Megengedett fölött -ig éllekerekítés legfeljebb tábl. Melegen hengerelt, speciális felhasználásra készült négyzetacélok (DIN 114/2) Laptáv a [mm] Megengedett Tömeg Keresztmetszet eltérés =7.9 kg/dm 3 [mm] [kg/m] [mm 2 ] 14. tábl. Megengedett elcsavarodás (DIN 114/1) fölött Laptávolság -ig Elcsavarodás megengedett mértéke 14 4 /m. max /m. max /m. max tábl. Egyenességtől való eltérés (DIN 114/1) fölött Laptávolság -ig Egyenességtől való megengedett eltérés 25 nincs előírás l l 17. tábl. Egyenességtől való eltérés (DIN 114/2) ± ± ± (57) ± ± 1.3 (93) ± fölött Laptávolság -ig Egyenességtől való megengedett eltérés 26.5 nincs előírás l l 18. tábl. Megengedett éllekerekítés (DIN 114/2) Laptávolság Megengedett éllekerekítés fölött -ig legfeljebb

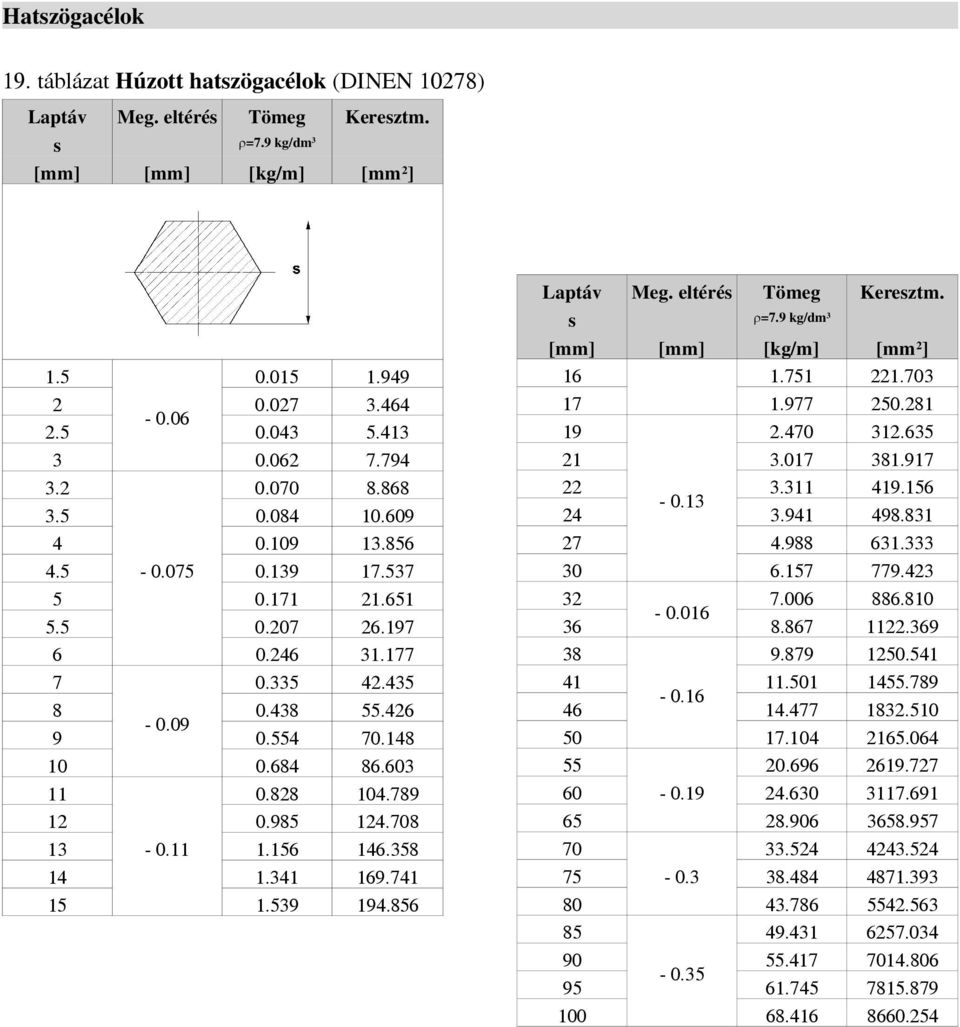

20 Hatszögacélok 19. táblázat Húzott hatszögacélok (DINEN 1278) Laptáv Meg. eltérés Tömeg Keresztm. s =7.9 kg/dm 3 [mm] [mm] [kg/m] [mm 2 ] Laptáv s Meg. eltérés Tömeg =7.9 kg/dm 3 Keresztm. [mm] [mm] [kg/m] [mm 2 ]

21 2. táblázat Melegen hengerelt hatszögacélok (DIN 115) Laptáv Meg. Kereszt- Tömeg s elt. metszet =7.9 kg/dm 3 [mm] [mm] [cm 2 ] [kg/m] 21. táblázat Egyenességtől való eltérés (DIN 115) Laptávolság Egyenességtől való fölött -ig megengedett eltérés [mm] [mm] [mm] (13) (14) 15 (16) (17) (39.5) (62) (67) (72) (78) (83) (88) (93) (98) (13) nincs előírás l l 22. táblázat Megengedett éllekerekítés (DIN 115) Laptávolság Megengedett éllekerekítés fölött -ig legfeljebb [mm] [mm] [mm] táblázat Megengedett tömegeltérés (DIN 115) Laptávolság Tömegeltérés fölött alatt > 5 t < 5 t [mm] [mm] [] []

22 Kovácsolt rúdanyagok 24. táblázat Kovácsolt rúdanyagok méretei és tű rései (DIN 7527) Köracél A Négyszögacél B Hatszögacél C Nyolcszögacél D Laposacél* E Hosszméretek az összes kovácsolt rúdanyagra Készméret Keresztmetszeméremetszeméret Hossz Kovácsolt- Kereszt- Hossz Kovácsolt- f 1 és f 2 < 35 s 1 és s s 1 és s 2 -tól -ig 2z Tűrés 2z Tűrés -tól -ig 2z Tűrés 2z Tűrés -tól -ig [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] * Laposacél esetében a 25. táblázat használata az alábbi képletek felhasználásával történik! f 2 f 2 3 f 1 és s 2 s 2 3 s 1

23 Huzalok 25. táblázat Húzott körhuzalok (DIN EN 1278)* Átmérő Tömeg d =7.9 kg/dm 3 [mm] [kg/1 m] Átmérő Tömeg d =7.9 kg/dm 3 [mm] [kg/1 m] * Tűrés ISO h9 szerint, szabvány nem rendelkezik az egész mérettartományról Átmérő Tömeg d =7.9 kg/dm 3 [mm] [kg/1 m] táblázat Szállítási formák a 27. táblázathoz Szállítási forma Tömeg [kg] tekercsben táblázat Húzott körhuzal (DIN EN 1278) * Mérettartomány -tól -ig [mm] [mm] * Tűrés ISO h8 szerint, szabvány nem rendelkezik az egész mérettartományról. 28. táblázat Szállítási formák Szállítási forma Mennyiség orsó 5/1 kg gyűrű 3-5 kg cséve 5-15 kg kötött hossz 15-6 mm 29. táblázat Húzott körhuzalok (DIN EN 1278)* Mérettartomány Méretlépcső Szállítási forma Tömeg -tól -ig [mm] [mm] [mm] [kg] (műanyag) spulni tekercs 1-22 * Tűrés ISO h11 szerint, szabvány nem rendelkezik az egész mérettartományról.

24 3. táblázat Körhuzalok (DIN EN ) Átmérő Tűrés* Tömeg d =7.9 kg/dm 3 [mm] [mm] [kg/1 m] ±.1 ±.1 ± táblázat Körhuzalok (DIN 5911) Átmérő Kereszt- Tömeg d tűrés metszet =7.9 kg/dm 3 [mm] [mm] [mm 2 ] [kg/m] Átmérő Tűrés* Tömeg d =7.9 kg/dm 3 [mm] [mm] [kg/1 m] ± ± ± ± ± Átmérő Kereszt- Tömeg d tűrés metszet =7.9 kg/dm 3 [mm] [mm] [mm 2 ] [kg/m] Átmérő Tűrés* Tömeg d =7.9 kg/dm 3 [mm] [mm] [kg/1 m] 3.15 ± ± ± ± * Fényes, lágyított huzal esetében. Átmérő Kereszt- Tömeg d tűrés metszet =7.9 kg/dm 3 [mm] [mm] [mm 2 ] [kg/m]

25 32. táblázat Négyzethuzal (DIN 5911) Laptáv a max. elté- Kereszt- Tömeg a tűrés rése egy metszet =7.9 kg/dm 3 [mm] [mm] ker.-ben [mm 2 ] [kg/m] (11) táblázat Félkörhuzal (DIN 5911) Laptáv h és d/2 Kereszt- Tömeg d tűrés max. elt. metszet =7.9 kg/dm 3 [mm] [mm] egy k.-ben [mm 2 ] [kg/m] Laptáv a max. elté- Kereszt- Tömeg a tűrés rése egy metszet =7.9 kg/dm 3 [mm] [mm] ker.-ben [mm 2 ] [kg/m] táblázat Hatszöghuzal (DIN 5911) Laptáv s max. elté- Kereszt- Tömeg s tűrés rése egy metszet =7.9 kg/dm 3 [mm] [mm] ker.-ben [mm 2 ] [kg/m] táblázat Laposhuzal (DIN 5911) Szélesség Vastagság b tűrés a tűrés legalább [mm] [mm] [mm] [mm] (b 4 1)

26 Rugóhuzalok 36. táblázat Körszelvény ű rugóacélok méret és tömeg táblázata (DIN 276) Átmérő Keresztmetszet Tömeg Átmérő Keresztmetszet Tömeg d tűrés =7.85 kg/dm 3 d tűrés =7.85 kg/dm 3 [mm] [mm] [mm 2 ] [kg/1 m] [mm] [mm] [mm 2 ] [kg/1 m] táblázat Körszelvény ű rugóacélok (DIN 277) Átmérő d Méretlépcső Átmérő tűrése Szállítási formák l d tekercs rúd rúd q 1 l 1 q 2 d

27 Huzal, köracél csavargyártáshoz 38. táblázat Körhuzal csavar, anya és szegecs gyártásához (DIN 59115) Átmérő Eltérés Tömeg Keresztmetszet [mm 2 ] A B =7.9 kg/dm 3 [mm] [mm] [mm] [kg/m] Átmérő Eltérés Tömeg Kereszt- A B =7.9 kg/dm 3 metszet [mm] [mm] [mm] [kg/m] [mm 2 ] táblázat Melegen hengerelt köracél csavar, anya és szegecs gyártásához (DIN 5913) Átmérő A [mm] Átmérő B [mm] Tűrés * [mm] * Megengedett eltérés az egyenességtől 25 mm fölött a hossz 4/1-ed része Tömeg Keresztmetszet =7.9 kg/dm 3 [kg/m] [mm 2 ]
