Eredeti kezelési utasítás Teil 1 I/1 Teil 2 II/1 RF 6 XG D RF 12 MG D G880575H_ /12/risa-08/08

Átírás

1 Eredeti kezelési utasítás Teil 1 I/1 Teil 2 II/1 RF 6 XG D RF 12 MG D G880575H_ /12/risa-08/08

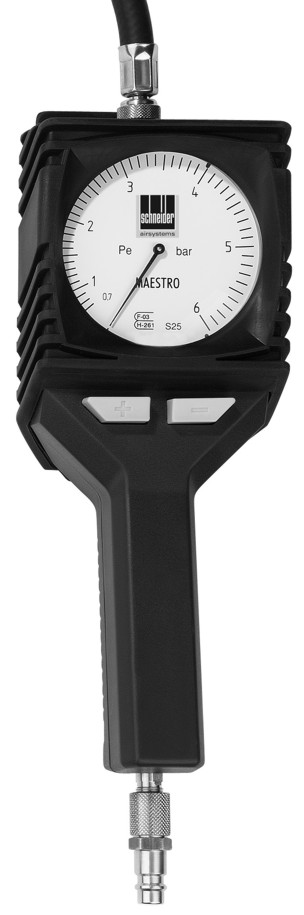

2 04 RF 12 MG D RF6XG D a 1b a

3 Tartalom 1. rész 1.1 Általános tudnivalók A szállítmány részei Rendeltetés szerinti használat Műszaki adatok Felépítés Üzembe helyezés A gumitömítés cseréje... 1 A megadott ábrák a kezelési útmutató elején találhatók. 1.1 Általános tudnivalók A biztonsági előírásokat tartsa be! A kezelési útmutatót olvassa el! 1.4 Műszaki adatok RF 6 XG / RF 12 MG FIGYELEM: Olvassa el figyelmesen a kezelési utasítás 2.részét is! A műszaki változtatások jogát fenntartjuk. A közölt ábrák az eredetitől eltérőek lehetnek. 1.2 A szállítmány részei Tömlőfúvó(1) Kezelési utasítás 1.3 Rendeltetés szerinti használat A tömlőfúvó készülékek csak levegővel vagy nitrogénnel töltött gumiabroncsok feltöltésére, nyomásuk beállítására használhatók! Minden más felhasználás a rendeltetéstől eltérő. H Az RF 6XG mérési tartománya 0,7-6 bar A maximálisan megengedett nyomás az RF 6 XG-nél 7,5 bar Az RF 6 XG tömlőhossza 0,6 m Az RF 12 MG mérési tartománya 0,7-12 bar A maximálisan megengedett nyomás az RF 12 MG-nél 15 bar Az RF 12 MG tömlőhossza 1,5 m Munkahőmérsékleti tartomány C Javasolt belső átmérő 10 m-es tömlőhossz esetén 9 mm Méretek (tömlő nélkül) Szélesség x Mélység x Magasság 100 x 65 x 300 mm Tömeg 0,8 kg 1.5 Felépítés 01 Gyorscsatlakozó ellendarab 04 Manométer 05 Szelep 06 Szelep 09 Nyomógomb + 10 Nyomógomb Üzembe helyezés FIGYELEM: Olvassa el figyelmesen a kezelési utasítás 2.részét is! 1.7 A gumitömítés cseréje Lásd 3a.kép 1. Hüvelyanyát (Pos. 11) a szelepről (Pos. 06) lecsavarjuk. 2. A feszítőhüvelyt (Pos. 13) a gumitömítéssel (Pos. 12) szétszereljük. 3. A gumitömítést (Pos. 12) és a feszítőhüvelyt (Pos. 13) kicseréljük. 4. Az összeszerelés fordított sorrendben történik. I/ 1

4 DE EG-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit folgenden Richtlinien und Normen übereinstimmt: 86/217/EWG Reifenfüllmeßgerät: RF 6 XG Serien-Nr.: T Jahr der CE-Kennzeichnung: 2009 Reifenfüllmeßgerät: RF 12 MG Serien-Nr.: T Jahr der CE-Kennzeichnung: 2009 Der Unterzeichner ist Leiter Forschung und Entwicklung; Dokumentationsbeauftragter GB EC Declaration of Conformity We declare under our sole responsibility that this product complies with the following guidelines and standards: 86/217/EEC Tyre pressure gauge: RF 6 XG Serial no.: T Year of CE mark: 2009 Tyre pressure gauge: RF 12 MG Serial no.: T Year of CE mark: 2009 Undersigned is Head of research and development; Documentation representative F Déclaration de conformité CE Nous déclarons, sous notre seule responsabilité, que ce produit est conforme aux directives et normes suivantes : 86/217/CEE Pistolet de gonflage à manomètre: RF 6 XG N de série : T Année du marquage CE : 2009 Pistolet de gonflage à manomètre: RF 12 MG N de série : T Année du marquage CE : 2009 Signataire est Directeur de recherche et développement; Responsable de documentation E Declaración de conformidad CE Por la presente declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes directivas y normas: 86/217/CEE Comprobadorde inflado de neumáticos: RF 6 XG N.º serie: T Año del marcado "CE" de conformidad: 2009 Comprobadorde inflado de neumáticos: RF 12 MG N.º serie: T Año del marcado "CE" de conformidad: 2009 El firmante es Director de investigación y desarrollo; Responsable de documentación NL EG-conformiteitsverklaring Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen: 86/217/EWG Meetapparaat bandenvulling: RF 6 XG Serienr.: T Jaar van de CE-markering: 2009 Meetapparaat bandenvulling: RF 12 MG Serienr.: T Jaar van de CE-markering: 2009 Ondertekend: Hoofd Onderzoek en ontwikkeling; Documentatieverantwoordelijke PL Deklaracja zgodności WE Niniejszym oświadczamy na własną odpowiedzialność, iż produkt ten jest zgodny z następującymi wytycznymi oraz normami: 86/217/EWG Tester ciśnienia w oponach: RF 6 XG Nr seryjny: T Rok oznakowania CE: 2009 Tester ciśnienia w oponach: RF 12 MG Nr seryjny: T Rok oznakowania CE: 2009 Podpis: Kierownik Działu Badań i Rozwoju; Rzeczoznawca H EG-konformitásnyilatkozat Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel a következő irányelveknek és szabványoknak: 86/217/EGK Tömlőfúvó: RF 6 XG Sorozatszám: T A CE-bejegyzés éve: 2009 Tömlőfúvó: RF 12 MG Sorozatszám: T A CE-bejegyzés éve: 2009 Aláíró: Fejlesztés/Kísérlet vezetője; A dokumentálás felelőse CZ ES-Prohlášení o shodě Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě s následujícími směrnicemi a normami: 86/217/ES Pneuhustič: RF 6 XG Sériové č.: T Rok označení CE: 2009 Pneuhustič: RF 12 MG Sériové č.: T Rok označení CE: 2009 Podepsaná osoba je vedoucí vývoje a výzkumu; Zodpovědný za dokumentaci SK EG-Osvedčenie konformity Prehlasujeme na našu zodpovednosť, že daný produkt zodpovedá nasledovným smerniciam a normám: 86/217/ES Pneuhustič: RF 6 XG Sériové č.: T Striekacia pištoľ: 2009 Pneuhustič: RF 12 MG Sériové č.: T Striekacia pištoľ: 2009 Podpísaný je vedúci vývoja/skúšky; zodpovedný za dokumentáciu RUS Декларация о соответствии ЕС Мы заявляем со всей ответственностью, что данное изделие соответствует следующим стандартам и директивам: 86/217/EWG Прибор для измерения давления в шинах: RF 6 XG Серийный : T Год маркировки CE: 2009 Прибор для измерения давления в шинах: RF 12 MG Серийный : T Год маркировки CE: 2009 Нижеподписавшийся: Руководитель отдела исследования и развития; ответственный за документацию Schneider Druckluft GmbH Ferdinand-Lassalle-Str. 43 D Reutlingen i.v./pp/p.p./bij volmacht/z up./v zastoupení/v.z./во исполнение Christian Kneip

5 Tartalom 2. rész 2.1 Általános tudnivalók Szimbólumok Biztonsági ismeretek Hitelesítés Üzembe helyezés Karbantartás Üzemen kívül helyezés Pótalkatrész ellátás Jótállási feltételek REACh... 3 A megadott ábrák a kezelési útmutató elején találhatók. 2.1 Általános tudnivalók A biztonsági előírásokat tartsa be! A kezelési útmutatót olvassa el! 2.2 Szimbólumok Figyelem: Fordítson kellő figyelmet ezekre a szimbólumokra! RF A vizsgálatokat, beállításokat és karbantartási munkákat Karbantartási könyvben dokumentálja. A gépre vonatkozó kérdéseinél a gép típusjelét és termékszámát adja meg. Németországon kívül az itt leírtaktól eltérő hatósági és egyéb előírások is érvényesek lehetnek. A kezelési útmutatót a gép használatba vétele előtt gondosan tanulmányozni kell és kezelőjét erről évente oktatásban kell részesíteni! Figyelem: Kérjük olvassa el figyelmesen a kezelési utasítás 1.részét! A műszaki változtatások jogát fenntartjuk. A közölt ábrák az eredetitől eltérőek lehetnek. Használható energiaforrás: Kizárólag tisztított, kondenzátum-,ill. olajmentes sűrített levegő vagy nitrogén. Kompresszorteljesítmény: A készülék, ill. a szerszám levegőfogyasztása a mérvadó. H Szimból um Jelszó Veszélyfokozat A figyelmetlenség következményei VESZÉLY Közvetlenül fenyegető veszély Halál, súlyos sérülés FIGYELMEZTETÉS lehetséges veszélyek Halál,súlyos sérülés VIGYÁZAT lehetséges veszélyes szituációk könnyű sérülés UTASÍTÁS lehetséges veszélyes szituációk Károk Szimból um Jelentés Kérjük elolvasni a kezelési utasítást A figyelmetlenség következményei Sérülés vagy a kezelő halála Károk Hibás kezelés Szimból um Jelentés Szimból um Jelentés Robbanásveszély! Botlásveszély! Fulladásveszély! II/ 1

6 H RF 2.3 Biztonsági ismeretek VESZÉLY Robbanásveszély! Tilos a készüléket robbanásveszélyes helyeken alkalmazni. Maximális nyomásra ügyelni (lásd Kezelési Utasítás 1.rész: "Műszaki adatok" és "Megengedett alkalmazások")! Csak sűrített levegőt vagy nitrogént használjunk. VESZÉLY Nitrogén használatánál fulladásveszély! Csak jól szellőző helyiségekben! FIGYELMEZTETÉS Csapódó töltőtömlő a töltési-,ill. leeresztési fázisban. A töltőtömlőt a szeleppel tartsuk erősen. A töltőtömlőt ne törjük meg. FIGYELMEZTETÉS Kicsapódó sűrítettlevegő tömlő a gyorscsatlakozó nyitásánál! Sűrített-levegő tömlőt erősen tartani! VIGYÁZAT Botlásveszély! Tömlők a földön Figyelni rá ill. elkerülni! Biztosítsa a nyugodt, koncentrált, szakszerű üzemmenetet. Védje saját magát, más személyeket, háziállatokat, egyéb tárgyakat és a környezetet a mindenkor szükséges védőintézkedések betartásával és a géptől való megfelelő távoltartással, hogy az egészség-, az érték-, a környezetkárosodást és a baleseti helyzetet elkerülje. Javításokat csak a Schneider Légtechnika szakemberei vagy a szerződött szervizpartnerek végezhetnek. Tilos: Változtatások végrehajtása; Más célra történő átalakítás; Gyorsjavítások; más energiaforrás használata; A biztonsági berendezés eltávolítása ill.rongálása; A szerszám használata tömítetlenség ill. üzemzavar esetén; nem eredeti alkatrészek használata; a megengedett max.nyomás (max. + 10%) túllépése; munkát végezni védőeszközök nélkül ; A készüléket nyomás alatt szállítani, karbantartani, javítani, felügyelet nélkül hagyni; más/nem alkalmas kenőanyagot használni; dohányozni; nyílt láng használata; Matricát eltávolítani. Hitelesített kivitel: Javítás után a készülék újra hitelesítendő. 2.4 Hitelesítés A hitelesítés időtartamának lejártával, a hitelesítés megújítása a tulajdonos ill. az üzemeltető kötelessége. 2.5 Üzembe helyezés Beüzemelés előtt: 1. kérjük olvassa el a műszaki adatokat,képeket,poziciószámokat,és az előírás szerinti használatot,biztonságos üzemeltetést. (Kezelési utasítás 1.rész Műszaki adatok Előírás szerinti használat ). 2. Szemrevételezéssel ellenőrizni. Levegőcsatlakozás: 1. Szűrő-nyomáscsökkentőt beiktatni. 2. A tömlő gyorscsatlakozóját a szerszám ellendarabjára (Pos. 01) csatlakoztatjuk(kép 1a). Használat: 1. A tömlőfúvó szelepét rányomjuk a gumiabroncs szelepére. A töltés alatt II/ 2

7 vagy beállításkor tartsuk a szelepet erősen. 2. Az indítóbillentyűt (Pos. 02) (Kép 2a, 1.) vagy a nyomógombot+ (Pos. 09) nyomjuk meg. A töltés megkezdődik. 3. Indítóbillentyűt (Pos. 02) vagy a nyomógombot+ (Pos. 09) elengedjük. A tömlőnyomást a manométeren (Pos. 04) leolvassuk. 4. Túl nagy tömlőnyomásnál: Indítóbillentyűt (Pos. 02) félig, vagy leeresztőszelepet (Pos. 03) (Kép 2a, 2.) vagy a nyomógomb- (Pos. 10) működtetése. A tömlőnyomást korrigáltuk. 5. Indítóbillentyűt (Pos. 02) vagy a leeresztőszelepet, (Pos. 03)vagy a nyomógomb- -t (Pos. 10) elengedjük. A korrigált tömlőnyomást leolvassuk. 6. A szükséges nyomás elérése után a szelepet lehúzzuk az abroncs szelepéről. Használat után: 1. Gyorscsatlakozót a szerszám ellendarabjáról lehúzzuk (Pos. 01) (Kép 1b). 2. A készüléket tartsuk szárazon. 2.6 Karbantartás Indítóbillentyűvel (Pos. 02)rendelkező készülékeknél. A nehézkesség, tömítetlenség megelőzésére: a szelepstiftet és az indítóbillentyű forgáspontját nyomásmentes állapotban megzsírozzuk (Pos. 02). 2.7 Üzemen kívül helyezés Tárolás: Megtisztítva, száraz, pormentes helyen, 5 C felett. Megsemmisítés: A csomagolást / készüléket az érvényes törvényielőírások szerint kell megsemmisíteni. 2.8 Pótalkatrész ellátás A termékeinkre vonatkozó aktuális robbantott ábrák és alkatrész-jegyzékek a RF weboldalon állnak rendelkezésére. Speciális kérdéseivel kérjük forduljon az országában lévő Schneider Druckluft szervizhez (címét lásd a szerviz-függelékben) vagy közvetlenül a kereskedőjéhez. 2.9 Jótállási feltételek A jótállási igények teljesítésének alapfeltétele: a komplett gép megléte eredeti állapotban / vásárlási számla. vonatkozó törvényes előírások szerint az anyag- és gyártási-hibákra a jótállás időtartama: csak magán-használatnál 2 év, ipari használatnál 1 év. A jótállási igény kizáró feltételei: kopásnak / természetes elhasználódásnak kitett alkatrészek; szakszerűtlen használat; túlterhelés ; manipuláció / idegenkezű beavatkozás; hiányos / hibás / elmaradt karbantartás vagy kenés; ; erős por / szennyező terhelés; nem megengedett / hibás üzemeltetés; hibás energiaforrás; nem / kevéssé előkészített sűrítettlevegő; A kezelési utasítás figyelmen kívül hagyása; hibás feldolgozó / munkaeszközök. A készülékeket meghatározott időnként hitelesíteni kell REACh A REACH a vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló, 2007-től egész Európában érvényes rendelet. Mi a folyamatban szereplő alkalmazóként, azaz termékelőállítóként tudatában vagyunk az ügyfeleinkkel szemben fennálló információs kötelezettségünknek. Azért, hogy Önt mindig naprakész információkkal láthassuk el a termékeinkben használni tervezett új anyagokról, a következő honlapot készítettük Önnek: H II/ 3
