Schindler 3300 Tökéletes térkihasználás. Elegáns megjelenés. A lakóházakhoz kifejlesztett személyfelvonónk igazán mozgásba hozza Önt.

Átírás

1 Tökéletes térkihasználás. Elegáns megjelenés. A lakóházakhoz kifejlesztett személyfelvonónk igazán mozgásba hozza Önt. Schindler személyfelvonók

2 Tér A t ere tjelen t. Af ü lkét ü gyesen megnöveltü k és ezzel nagyobb mozgásszabadságot biztosít u nk. É lvezze a szabad teret. 2

3 3

4 4

5 N y u galom A ny ugalma tjelen t. Afelvonó szerkezetének és mű ködésének tervezésénél legfontosabb szem p ont a csendes m ű ködés volt; amely ny u godt, békés felle u tazást biztosít Önnek. F igyelje acsendet. 5

6 6

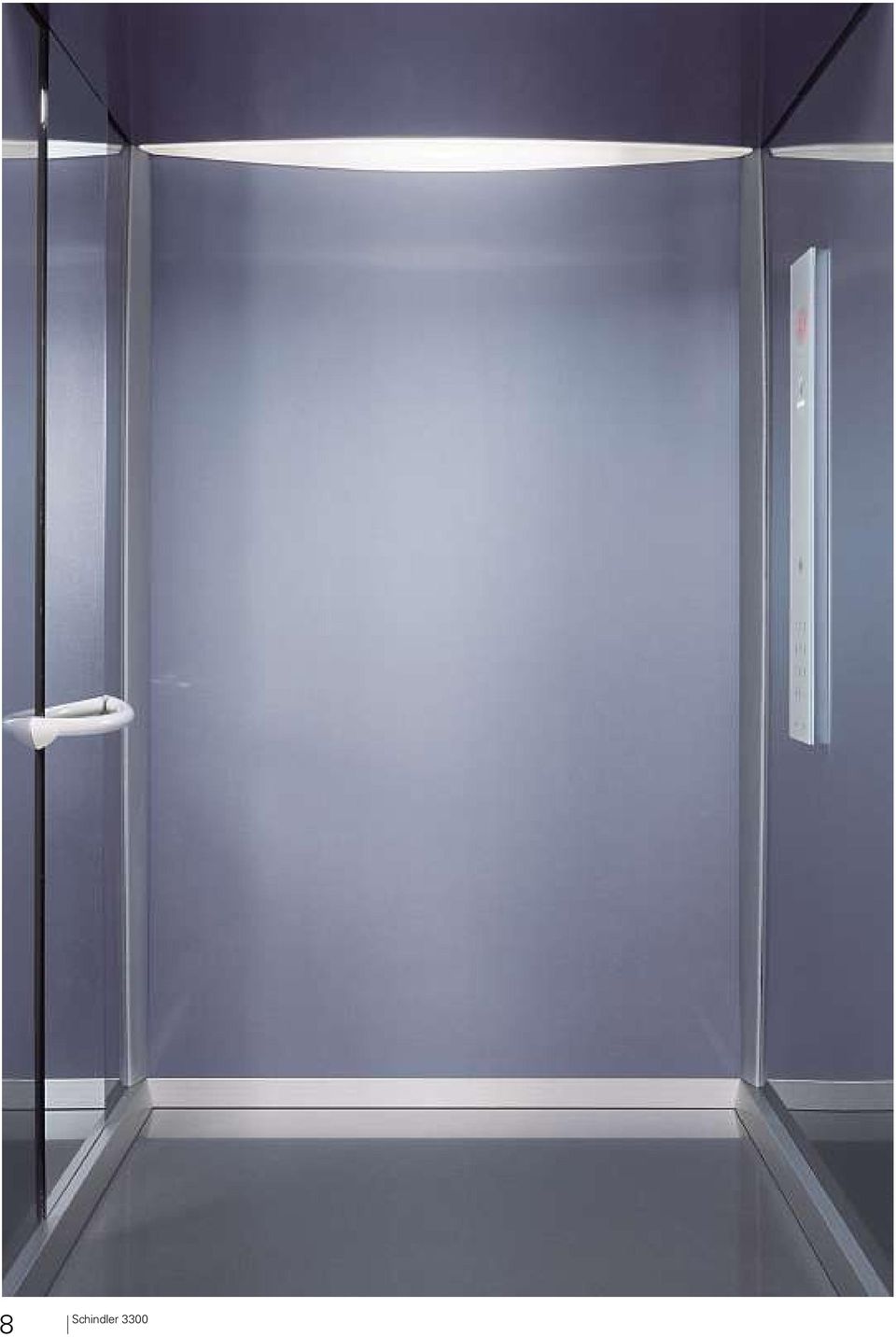

7 D esign A form a t ervezés tjelen t. R endk ív ü l tetszet ő s f ü lkebelső t ajánlu nk, az igények ma x imális kielégítése és a vonzó megjelenés érdekében. 7

8 8

9 A kevesebb többet jelent. Győződjön meg róla! A komplex feladatot egyszerűen oldjuk meg Lakóházba illő felvonót keres? A a helyes választás. A felvonó ötletes tervezésű, magasan standartizált és rugalmasan szerelhető. Rendkívül vonzó megoldás. Új teret biztosítunk A fülkéje tágas. A felvonót úgy terveztük, hogy a technikai berendezések helyigénye a lehető legkisebb legyen. A legújabb fejlesztésű függesztőhevedernek köszönhetően a standard felvonóaknákba 25 cm-rel szélesebb fülkék építhetőek be, amely további egy vagy két utas szállítását teszik lehetővé. Egy mérhető fejlesztés. A bizonyíték nyilvánvaló: Átgondoltsággal alkotunk A kiemelkedő tulajdonsága az alacsony aknafej igény, amely akár 2900 mm-es méretre is csökkenthető. A csúnya szerkezetek a tetőn elhagyhatóak. Ennek eredményeképpen több hasznos tér marad. Ezen túlmenően a felvonónak gépházra sincs szüksége. A vezérlőegység az aknaajtó tokba kerül beépítésre, külön vezérlőszekrény sem szükséges. Az új megoldások mind helyet takarítanak meg. Takarékoskodunk az energiával, ahol csak lehet A környezetbarát és gazdaságos, ami hozzájárul az üzemeltetési költségek alacsony szinten tartásához. Érezhető a különbség. Aknaméretek* szélesség x mélység 1400 x 1450 mm 1500 x 1600 mm 1500 x 1650 mm 1600 x 1600 mm 1600 x 1650 mm 1600 x 1750 mm 1650 x 2450 mm Korábbi teherbírás 320 kg 450 kg 450 kg 450 kg 450 kg 630 kg 1000 kg Személyek * Azonos oldali bejáratok esetén érvényes Új személyek Teherbírás 400 kg 535 kg 535 kg 625 kg 625 kg 675 kg 1125 kg Frissítő újítást adunk Négy stílusos belső választható: a friss, fi atalostól a funcionális, modern vonalakig; valamint két kifi nomult, elegáns változat. Biztosan megtalálhatja az ízlésének megfelelőt. A választás könnyű. Magas mércét kínálunk A Schindler új mércét állít.: Az automatikus kiürítőmenet a felvonó alapfelszerelségéhez tartozik. A áramkimaradás esetén is biztonságosan a következő szintre viszi utasát. Biztosítjuk a nyugalmat A a békét és a nyugalmat képviseli. A függesztőhevederekkel a fülke teljesen zajtalanul mozog. Egy olyan előny, amely a teljes házra kihat. Megjegyzés A specifi káció, az opciók és a színek változtatásának jogát fenntartjuk. Minden, ebben a prospektusban bemutatott fülke és opció reprezentatív jellegű. A képeken ábrázolt színek és anyagminták eltérhetnek az eredetitől Fülkebelső Piccadilly stílus Calais kék Alapadatok Teherbírás kg, 5 15 személy Emelési magasság max. 30 m, max. 10 megálló Azonos oldali bejárat* 400 kg, 535 kg, 625 kg, 675 kg, 1125 kg Kétoldali bejárat* 535 kg, 625 kg, 675 kg, 1125 kg Ajtó szélesség* 800 mm, 900 mm (750 mm 400 kg-hoz) Ajtó magasság* 2000 mm, 2100 mm 2300 mm (675 és 1125 kg -hoz) Hajtás Hajtómű nélküli, frekvenciaszabályozott Menetsebesség 1.0 m/s Vezérlés Nyomógombos, legyűjtő- és fel-legyűjtő vezérlés Kialakítás Négyféle szín * A lehetséges kombinációkat a 26. oldalon található tervezői adatok mutatják. 9

10 Egy mobilis társaságnak intelligens mobil megoldásokra van sz ü ksége. N ek ü nk van ilyen. M ost költöztek ú j házba. A felvonót most szerelték fel. Ez jó érzés. Az u.n. B a u hau s stílu sban é p ü lt Z u g - i ( Svájc ) családi háznak a tu lajdonosai a mellett döntöttek, mert teret takar ít meg és egyben tágas f ü lkebelső t biztosít ; mert ma x imális teret biztosít az é p ítésznek és remek ü l alkalmazkodik. A P iccadilly stílu s illeszkedik a modern, nyitott, világos é p ü letek - hez. Teljesen meggy ő z ő. 10

11 Adesign ne csak f u nkcionális legyen. L egyen atraktív is! Afontos döntéseket a család közösen hozza. Ez már csak így van. M eddig kell takarékoskodnom, hogy vásárolhassak egy snow board - ot? M ár várom a holna p i labdar ú gómérkő zést. 11

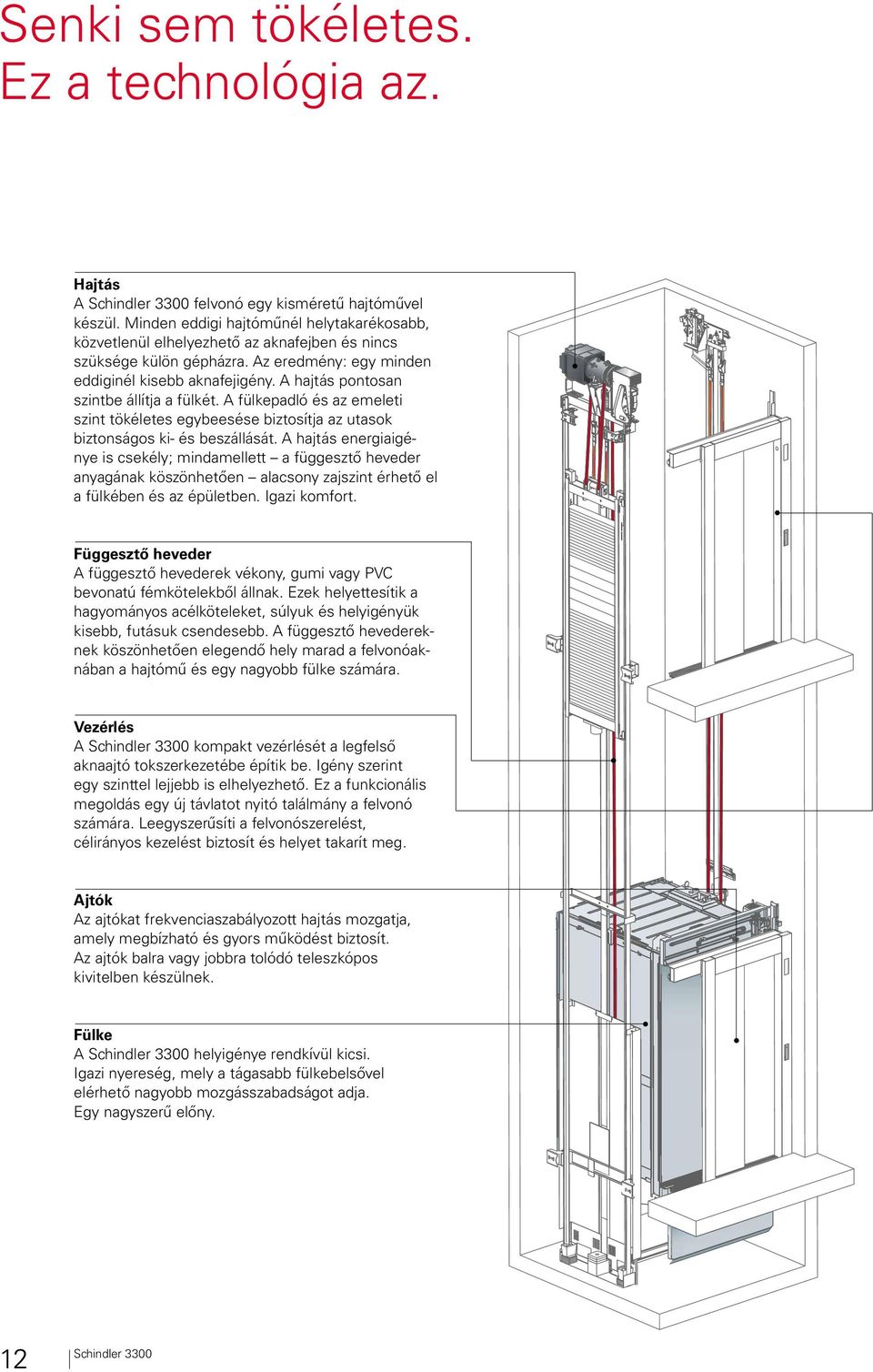

12 Senki sem tökéletes. Ez a technológia az. Hajtás A felvonó egy kisméretű hajtóművel készül. Minden eddigi hajtóműnél helytakarékosabb, közvetlenül elhelyezhető az aknafejben és nincs szüksége külön gépházra. Az eredmény: egy minden eddiginél kisebb aknafejigény. A hajtás pontosan szintbe állítja a fülkét. A fülkepadló és az emeleti szint tökéletes egybeesése biztosítja az utasok biztonságos ki- és beszállását. A hajtás energiaigénye is csekély; mindamellett a függesztő heveder anyagának köszönhetően alacsony zajszint érhető el a fülkében és az épületben. Igazi komfort. Függesztő heveder A függesztő hevederek vékony, gumi vagy PVC bevonatú fémkötelekből állnak. Ezek helyettesítik a hagyományos acélköteleket, súlyuk és helyigényük kisebb, futásuk csendesebb. A függesztő hevedereknek köszönhetően elegendő hely marad a felvonóaknában a hajtómű és egy nagyobb fülke számára. Vezérlés A kompakt vezérlését a legfelső aknaajtó tokszerkezetébe építik be. Igény szerint egy szinttel lejjebb is elhelyezhető. Ez a funkcionális megoldás egy új távlatot nyitó találmány a felvonó számára. Leegyszerűsíti a felvonószerelést, célirányos kezelést biztosít és helyet takarít meg. Ajtók Az ajtókat frekvenciaszabályozott hajtás mozgatja, amely megbízható és gyors működést biztosít. Az ajtók balra vagy jobbra tolódó teleszkópos kivitelben készülnek. Fülke A helyigénye rendkívül kicsi. Igazi nyereség, mely a tágasabb fülkebelsővel elérhető nagyobb mozgásszabadságot adja. Egy nagyszerű előny. 12

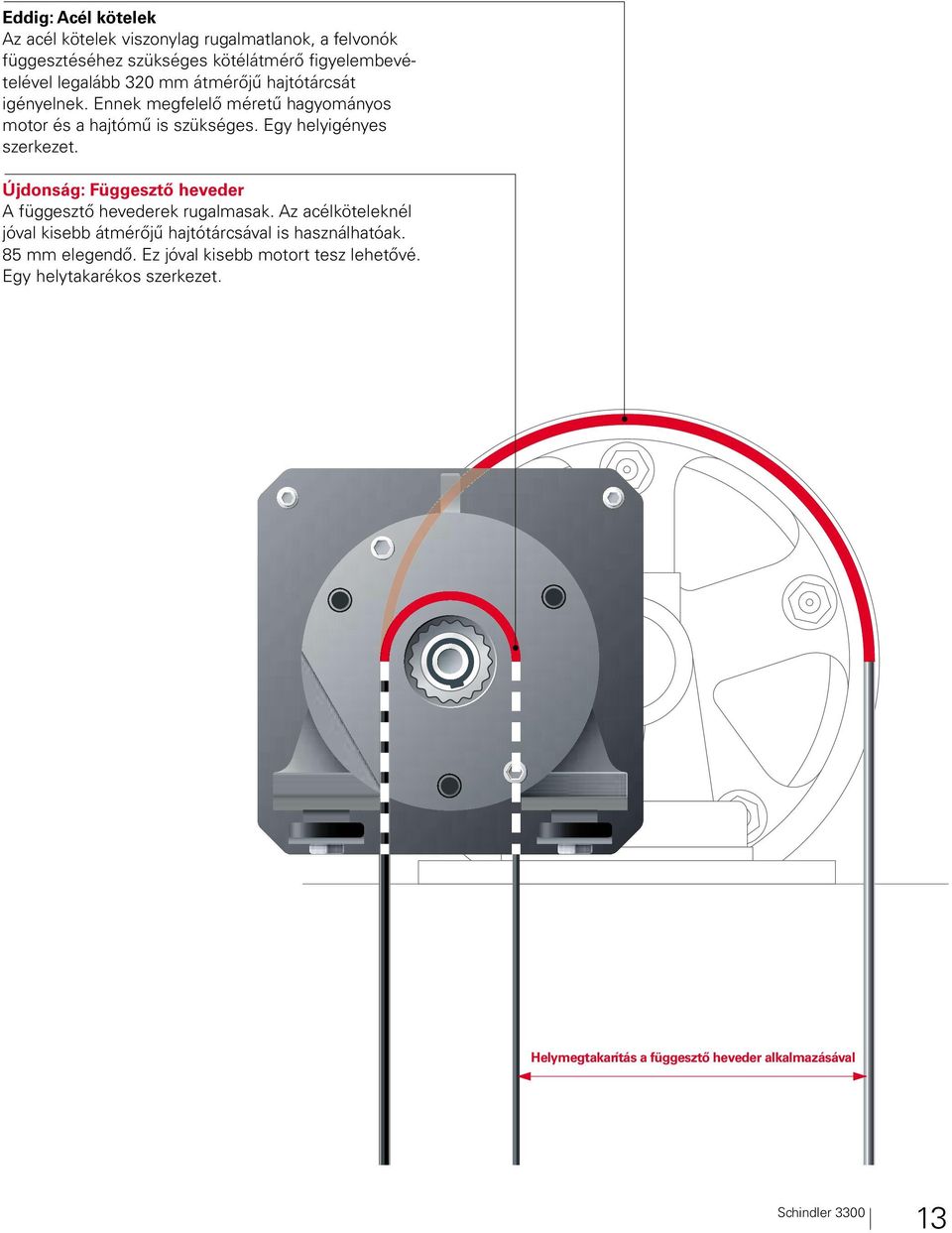

13 E ddi g : A cél kö t elek Az acél kötelek viszonylag ru galmatlanok, afelvonók f ü ggesztéséhez sz ü kséges kötélátmér ő fi gyelembevé - telével legalább mm átmér ő jű hajtótárcsát igényelnek. Ennek megfelelő méret ű hagyományos motor és a hajtómű is sz ü kséges. Egy helyigényes szerkezet. Ú j donsá g : F ü ggesz t ő heveder Af ü ggeszt ő hevederek ru galmasak. Az acélköteleknél jóval kisebb átmér ő jű hajtótárcsával is használhatóak. 8 5 mm elegend ő. Ez jóval kisebb motort tesz lehet ő vé. Egy helytakarékos szerkezet. H elymegtakarítás a fü ggesz tő heveder alkalmaz ásáv al 1 3

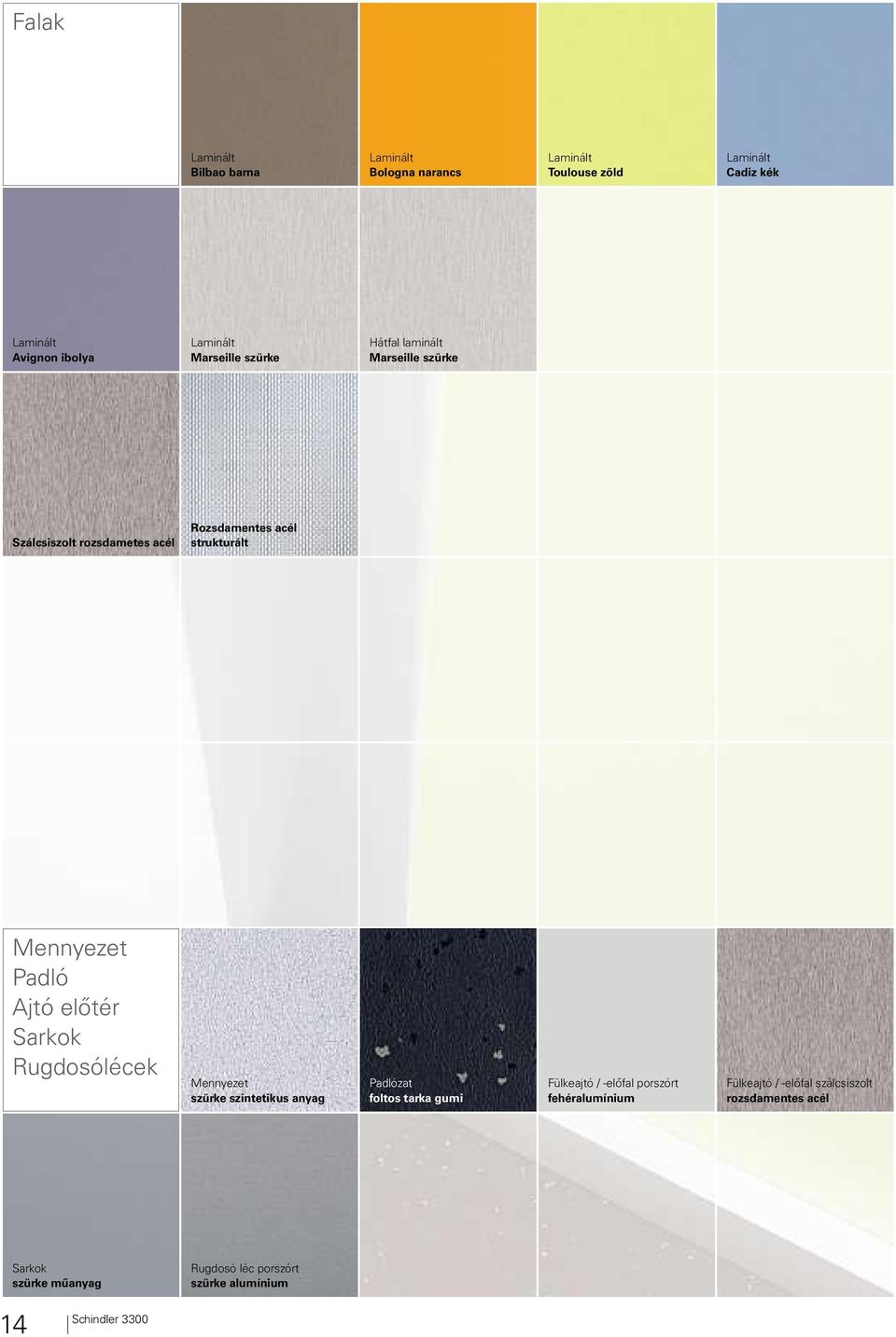

14 Falak Laminált Bilbao barna Laminált Bologna narancs Laminált Toulouse zöld Laminált Cadiz kék Laminált Avignon ibolya Laminált Marseille szürke Hátfal laminált Marseille szürke Szálcsiszolt rozsdametes acél Rozsdamentes acél strukturált Mennyezet Padló Ajtó előtér Sarkok Rugdosólécek Mennyezet szürke szintetikus anyag Padlózat foltos tarka gumi Fülkeajtó / -előfal porszórt fehéralumínium Fülkeajtó / -előfal szálcsiszolt rozsdamentes acél Sarkok szürke műanyag Rugdosó léc porszórt szürke alumínium 14

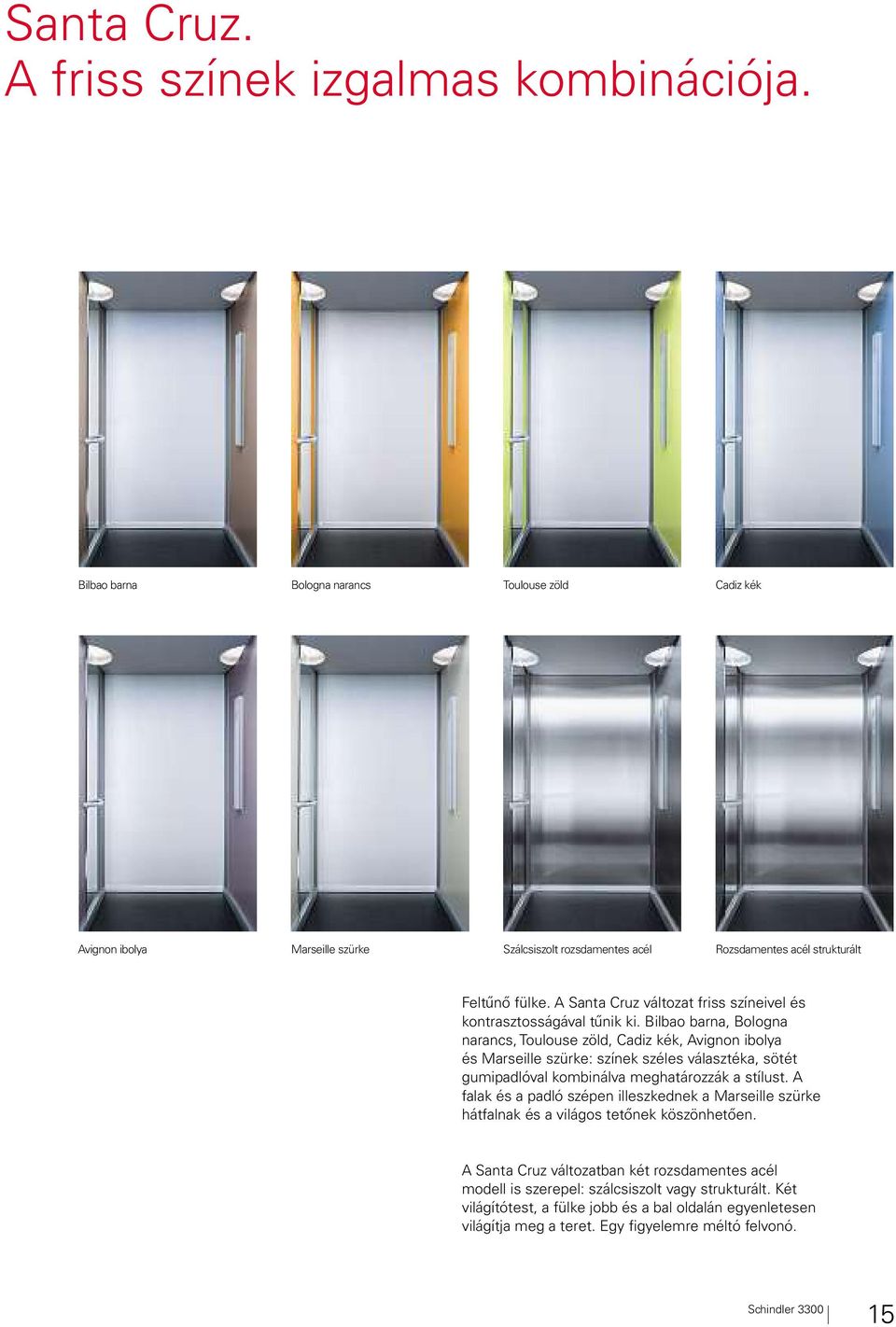

15 Santa Cruz. A friss színek izgalmas kombinációja. Bilbao barna Bologna narancs Toulouse zöld Cadiz kék Avignon ibolya Marseille szürke Szálcsiszolt rozsdamentes acél Rozsdamentes acél strukturált Feltűnő fülke. A Santa Cruz változat friss színeivel és kontrasztosságával tűnik ki. Bilbao barna, Bologna narancs, Toulouse zöld, Cadiz kék, Avignon ibolya és Marseille szürke: színek széles választéka, sötét gumipadlóval kombinálva meghatározzák a stílust. A falak és a padló szépen illeszkednek a Marseille szürke hátfalnak és a világos tetőnek köszönhetően. A Santa Cruz változatban két rozsdamentes acél modell is szerepel: szálcsiszolt vagy strukturált. Két világítótest, a fülke jobb és a bal oldalán egyenletesen világítja meg a teret. Egy fi gyelemre méltó felvonó. 15

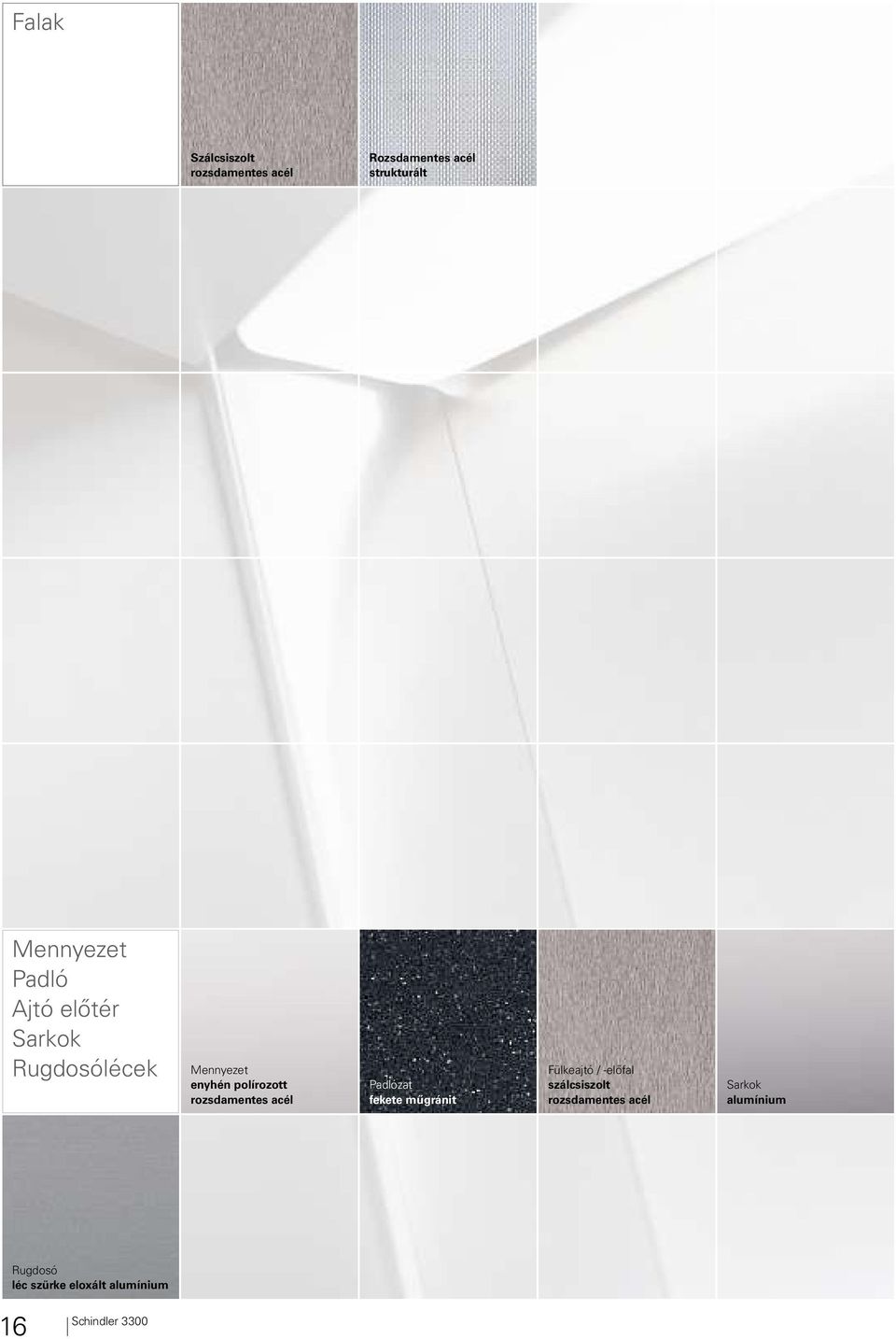

16 Falak Szálcsiszolt rozsdamentes acél Rozsdamentes acél strukturált Mennyezet Padló Ajtó előtér Sarkok Rugdosólécek Mennyezet enyhén polírozott rozsdamentes acél Padlózat fekete műgránit Fülkeajtó / -előfal szálcsiszolt rozsdamentes acél Sarkok alumínium Rugdosó léc szürke eloxált alumínium 16

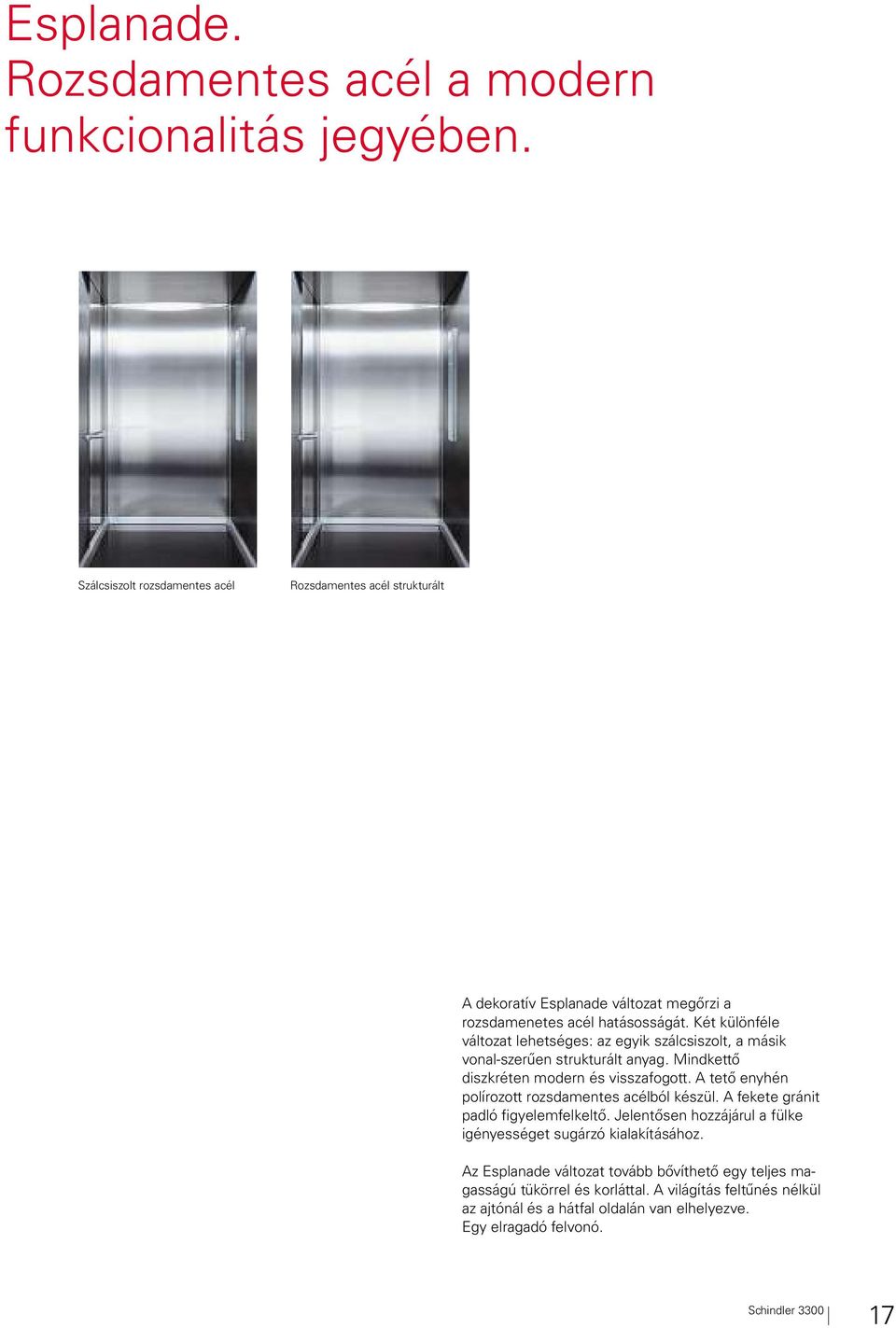

17 Esplanade. Rozsdamentes acél a modern funkcionalitás jegyében. Szálcsiszolt rozsdamentes acél Rozsdamentes acél strukturált A dekoratív Esplanade változat megőrzi a rozsdamenetes acél hatásosságát. Két különféle változat lehetséges: az egyik szálcsiszolt, a másik vonal-szerűen strukturált anyag. Mindkettő diszkréten modern és visszafogott. A tető enyhén polírozott rozsdamentes acélból készül. A fekete gránit padló fi gyelemfelkeltő. Jelentősen hozzájárul a fülke igényességet sugárzó kialakításához. Az Esplanade változat tovább bővíthető egy teljes magasságú tükörrel és korláttal. A világítás feltűnés nélkül az ajtónál és a hátfal oldalán van elhelyezve. Egy elragadó felvonó. 17

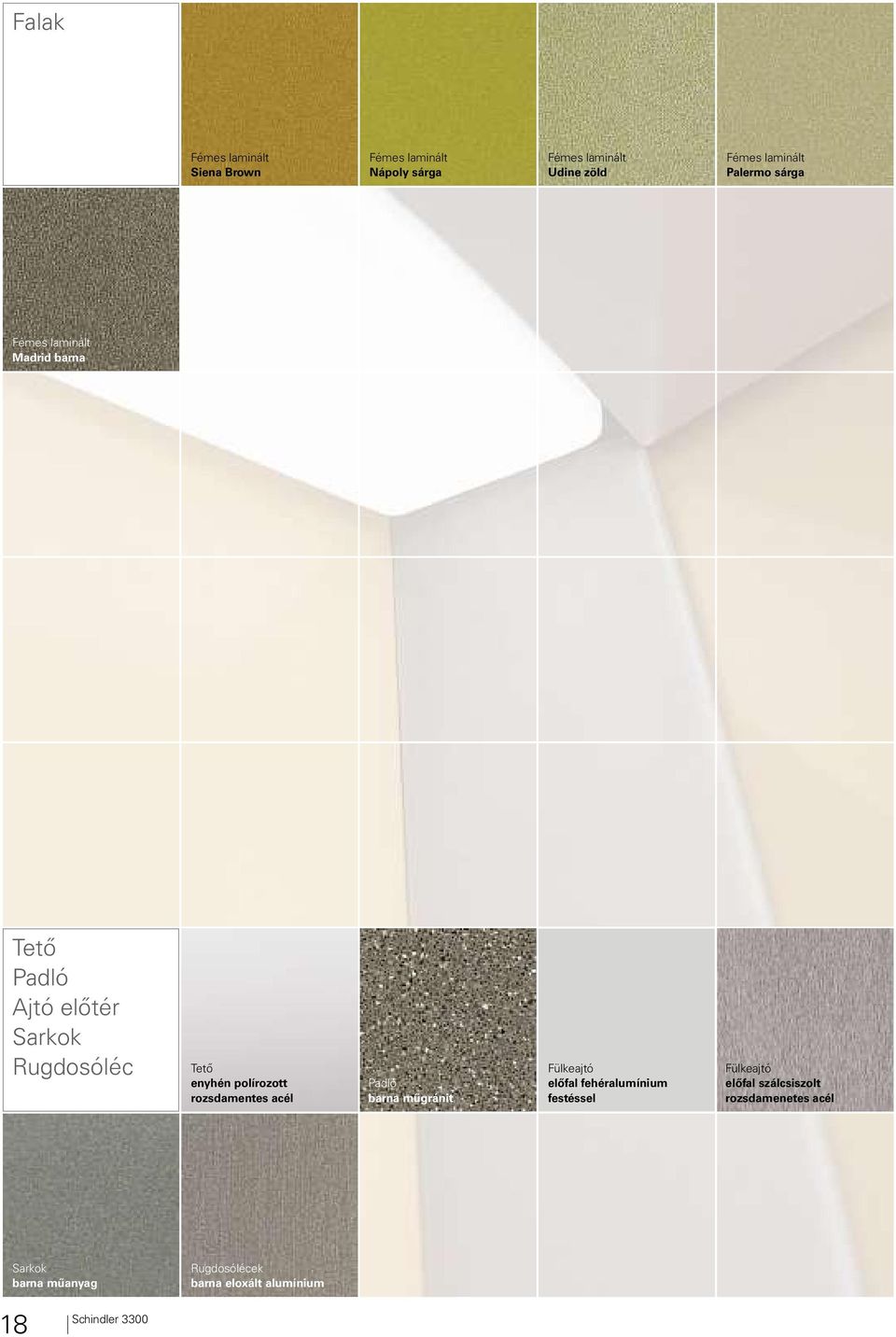

18 Falak Fémes laminált Siena Brown Fémes laminált Nápoly sárga Fémes laminált Udine zöld Fémes laminált Palermo sárga Fémes laminált Madrid barna Tető Padló Ajtó előtér Sarkok Rugdosóléc Tető enyhén polírozott rozsdamentes acél Padló barna műgránit Fülkeajtó előfal fehéralumínium festéssel Fülkeajtó előfal szálcsiszolt rozsdamenetes acél Sarkok barna műanyag Rugdosólécek barna eloxált alumínium 18

19 Scala. A meleg színárnyalatok exkluzív belső teret adnak. Siena barna Nápoly sárga Udine zöld Palermo sárga Madrid barna A fülke fényessége elbűvölő. A Scala változat színei a laminált hatás folytán különösen szembetűnőek. Kifi nomultan és választékosan mutatnak. Siena barna, Nápoly sárga, Udine zöld, Palermo sárga és Madrid barna: mind meleg színek. A tető enyhén polírozott rozsdamentes acélból készül, amely kiemeli a hatást. A meleg barna színű exkluzív gránit padló tökéletesen illeszkedik ehhez a magas minőségű felvonóhoz. Teljes magasságú tükör és egy illő színű korlát is rendelhető ehhez a változathoz. A világítás a bejáratnál és a hátsó részen nagyszerű megjelenést ad. Egy felvonó, amelyet minden nap élvezhet. 19

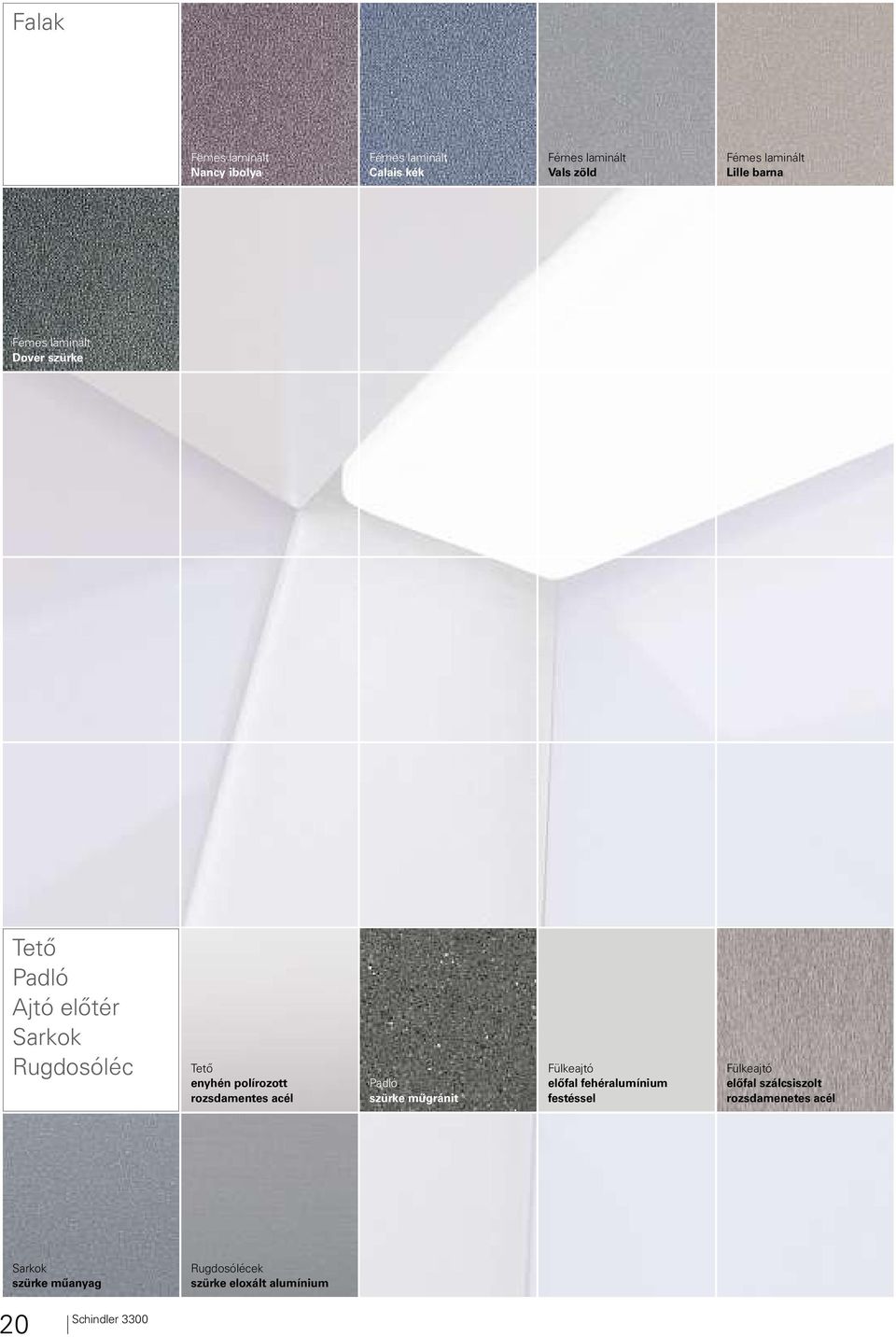

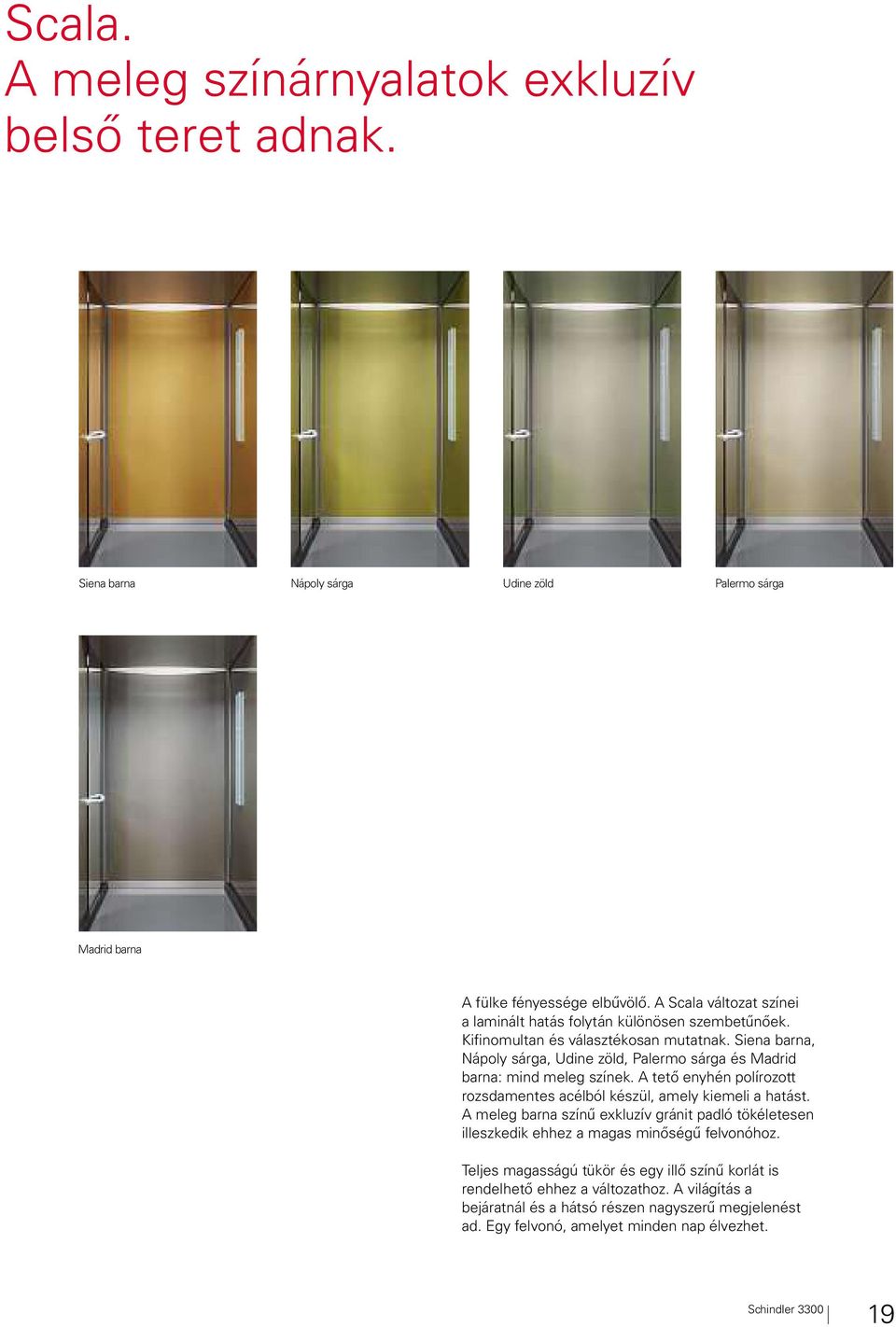

20 Falak Fémes laminált Nancy ibolya Fémes laminált Calais kék Fémes laminált Vals zöld Fémes laminált Lille barna Fémes laminált Dover szürke Tető Padló Ajtó előtér Sarkok Rugdosóléc Tető enyhén polírozott rozsdamentes acél Padló szürke műgránit Fülkeajtó előfal fehéralumínium festéssel Fülkeajtó előfal szálcsiszolt rozsdamenetes acél Sarkok szürke műanyag Rugdosólécek szürke eloxált alumínium 20

21 P iccadilly. H ideg színek művelt eleganciát sugároznak. N ancy ibolya Calais kék V als zöld L illebarna D over szürke Attraktív fülke. A P iccadilly változat gondosan válogatott színei valami nagyon speciálisat képviselnek: N ancy ibolya, Calais kék, V als zöld, L ille barna és D over szürke izgalmas, hideg színek, melyek hatása más, mint hideg. A fényhatás a laminált burkolaton fokozza a színek intenzitását és hangs ú lyozza az igényes benyomást. Az enyhén polírozott rozsdamentes acél tető tágítja a teret. A minőségi ezüstszürke árnyalat ú gránitburkolat harmonizál a fülke anyagaival és színeivel. A tető ajtó melletti és hátsó részén elhelyezett világítás kellemes fényviszonyokat biztosít. O sztályon felüli felvonó. 2 1

22 A majdnem korlátlan lehetőségek oldala. Ez az. N y omó g omb o k Afülkei vezérlőkészülék különféle nyomógombokkal rendelhető. A 10 - nyomógombos billentyűzeten tíz szám van, azemeletek számától függetlenül. A hagyományos billentyűzet pedig csak a tényleges megálló számának megfelelő szám ú nyomógombot foglal magába. A 10 - nyomógombos billentyűzet előnye, hogy a számok minden esetben azonos helyen találhatóak, a telefonhoz hasonlóan. Ezzel ellentétben a hagyományos elrendezés különösképpen kis szintszám ú felvonókhoz ajánlott. A fehér hátsó- nyomás ú üveg tabló korszerű, modern külsőt kölcsönöz afelvonónak. A billentyűzet érintőgombos vagy nyomógombos változatban rendelhető. F ü l k ei v ezérlő k ész ü lé k Standard: Stílusos, ellenálló üvegpanel telefontasztat ú rás, érintőgombokkal, 10 - gombos billentyűzet Ajtó nyitó / záró és vészjelző nyomógombok Braille V izuális és akusztikus hivásnyugtázás H elyzetjelző I rányjelző nyilak a hívásrögzítős nyomógombos vezérléshez Továbbhaladási irányjelzés a gyűjtő vezérlésekhez. N yomógombos fülketabló, hagyományos elrendezésű gombokkal Célállomás jelző a gyűjtő vezérlésekhez Kiegészítő, vizszintes tabló mozgáskorlátozottaknak Második, függőleges fülketabló az alap vezérlőkészülékkel ellentétes oldalon Á llomás hangos bemondása ( választott nyelveken ) E meleti hí v ó ta b l ó k Standard: Stílusos, edzett- üveg panel érintőgombokkal V izuális hívásnyugtázás O pciók: Stílusos, edzett- üveg panel nyomógombos billentyűzettel Fel- és leirány ú nyomógombok az alapállomáson ( legyűjtő vezérléshez ) Fel- és leirány ú nyomógombok a felle gyűjtő vezérléshez Braille Kulcsos kapcsoló a szinteken Fülke helyzetjelzés a szinten Továbbhaladási irányjelzés minden szinten ( akusztikus jelzés is lehetséges ) O pciók: É rintőgombos fülketabló hagyományos elrendezésű vezérlőgombokkal N yomógombos fülketabló, 10 - gombos elrendezésű billentyűzet ( az E N szabvány szerini kivitelben ) Korlát Mennyzetvilágítás Santa Cruz/P iccadilly / Scala / Esplanade 22

23 Névtábla Fülketabló, érintőgombos Fülketabló, nyomógombos Kulcsos kapcsoló Emeleti hívótablók, érintőgombos helyzetjelzéssel vagy jelzés nélkül Emeleti hívótabló, nyomógombos Fülke helyzetjelző Kulcsos kapcsoló Névtábla 23

24 T ü k ö r Az egyik oldalfalra vagy ahátfalra teljes magasságú, biztonsági üvegből készült tükör rendelhető. K orlát Afestett alumínium korlát harmonizál a fülke többi színeivel és elemeivel. Az oldalfalon vagy ahátfalon helyezhető el. N é v tá b lá k A névtáblák nevek és egyéb információk nyomógombokhoz rendelését teszik lehetővé. K u lcsos k a p csoló Külön kérésre kulcsos kapcsolót építünk be: fenntartáskapcsoló, tűzeseti kapcsoló és kulcsos jogosítás szintek megközelítésére. F ü l k eaj t ó k Standard: Fehér alumínium színre porszórt O pció: Rozsdamentes acél ( standard azesplanade esetében ) A k naaj t ó k Standard: Alapfestett O pciók: Rozsdamentes acél P ortál az akna teljes szélességében V endég v ezérlés O pció: V endégvezérlés kucsos jogosítással és parancsnyugtázással. V ezérlés Avezérlés alacsony fogyasztás ú multiprocesszor tech - nológia alkalmazásával készül. A fő vezérlőegység kompakt decentralizált része azajtótokban kerül elhelyezésre. A nyomógombos és le - irány ú gyűjtő és fel- legyűjtő vezérlés duple x felvonócsoport összekap - csolását is lehetővé teszi. V ezérlési fu n k ci ó k Standard: Ö ndiagnózis, önvizsgálat Fotocellás ajtófelügyelet T ú lterhelés ellenőrzés Beépített beszédkapcsolat a diszpécserrel (2 4 órás szolgálat ) Automatikus fülkevilágítás Automatikus kiürítő menet a következő szintre O pciók: Automatikus visszatérés az alapállomásra minden állomásról H ívásjogosítás a szinteken ( P I N kódos jogosítás a fülketablón, vagy kulcsos kapcsolóval) Belső kommunikációs egység afülke és az ajtótokban elhelyezett vezérlés kötött. Á tellenes oldali fülkebejáratok párhuzamos működéssel Korai ajtónyitás szintbeálláskor Előtér- világítás vezérlés Tűzeseti vezérlés Fényfüggöny Elsőbbségi menet kulcsos kapcsolóval O pciók a mozgáskorlátozottak számára E N opciók V észjelző duda afülkén vagy az aknában S p eciális op ci ó k a g arázsszinte k re Kulcsos hívó Automatikus visszatérőmenet a parkolószintről az alapállomásra E llensúly op ci ó k Biztonsági fogókészülék az ellensú lyon. * A lehetséges kombinációkat lásd a2 6. oldalon. 2 4

25 A legmodernebb technológiát alkalmazzuk a tervezés és a szerelés során is. Tervezés A nem igényel gépházat. Ez az ön számára kevesebb tervezést jelent. Csak egyetlen teret, nevezetesen a felvonóaknát, kell felvázolnia. A standardizált elrendezési tervek leegyszerűsítik a folyamatokat. Az eljárás gyors és hatékony. Rendelés A felépítése kifi nomultan egyszerű. A döntési alapok gyorsan átláthatóak. A körülményes feldolgozás elmarad, ami a rendelést is megkönnyíti. A mindenkori igényeknek megfelelő termék gyorsan, játszva kiválasztható. Szállítás A felvonó anyagát egyszerre szállítjuk a helyszínre, mégpedig akkor, amikor a munkaterület erre alkalmas. Szerelés Az egyszerűen szerelhető rögzítő-elemeknek köszönhetően, a felvonó közvetlenül az emeleti födémekhez rögzíthető. Daruzás, állványozás nem szükséges. A felvonó akár két hét alatt készre szerelhető. Egy átgondolt módszer. 25

26 Az áttekintés azt jeleni, hogy az egészet látjuk. Emellett a részletekre is ügyelünk. Gépház nélküli köteles felvonó frekvenciaszabályozott hajtással kg teherbírás, 5 15 személy teherbírás személy max. sebesség emelési magasság max. megállók száma max.. bejáratok száma max. fülke ajtó akna GQ kg VKN m/s HQ m ZE BK mm TK mm HK mm Type BT mm HT mm BS mm * 1 TS mm * 2 TS mm HSG mm HSK mm * 3 HSK mm T2 T2 T2 T2 T / / / / / GQ teherbírás VKN sebesség HQ emelési magasság ZE megállók HE szinttávolság BK TK HK fülkeszélesség fülkemélység fülkemagasság T2 BT HT kétlapos teleszkópos ajtó ajtószélesség ajtómagasság BS aknaszélesség TS aknamélység * 1 1 bejárat * 2 2 bejárat HSG süllyeszték HSK aknafej Fogókészülékes ellensúly esetén az aknafejmagasság: HSK min mm * 3 Opciók szinttávolság (HE): min mm, ha az ajtómagasság 2000 mm min mm, ha az ajtómagasság 2100 mm min mm, ha az ajtómagasság 2300 mm legkisebb szinttávolság (HE min.) átellenes rakodás esetén 300 mm. Műbizonylat: EG Építési műbizonylat a 95/16/EG felvonós irányelveknek megfelelően 26
