1 Egyszerű és praktikus személyfelvonó kisebb lakóépületek forgalmának lebonyolításához. Schindler személyfelvonók

2 2

3 Amit megígérünk, betartjuk. És sokat ígérünk. Egy kifizetődő választás Felvonót keres egy kisebb lakóházhoz? Akkor a a helyes választás. A legfeljebb hét megállós felvonó felépítése kifinomultan egyszerű, meszszemenően standardizált és gyorsan szerelhető. Körülményes részletezések szükségtelenek. Egy praktikus és jutányos megoldás. Tökéletes illeszkedés A felvonó fülkéje az ISO méretek figyelembevételével került kialakításra. Egy könnyen tervezhető és praktikus használatú felvonó, amely bárhova kényelmes megoldást kínál. Egy berendezés, amely a hidraulikát háttérbe szorítja A köteles felvonó amely kevesebb energiát fogyaszt az ideális megoldás hidraulikus felvonók helyett. A kellemetlen szaghatás is megszűnik. Hatékony rendszer A környezetbarát és gazdaságos működésű felvonó. Egy hatékony, kitűnő tervezésű termék, melynek minden eleme tökéletesen illeszkedik egymáshoz. A Schindler és más független szakértők értékelése alapján a az átlagos felvonók figyelembevételével a zöld energia-osztályba sorolható. A hatás érezhető. Teherbírás Fülke szélesség x Mélység Személyek Aknaméretek* 450 kg 1000 x x kg 1000 x x kg 1100 x x 1750 *Egy fülkebejárat és 800-es ajtó szabadnyílás esetén. Feltűnő csend A a függesztőelemnek köszönhetően teljesen zajtalanul működik. Egy előny, amely a teljes házra hatással van. Irigylésre méltó megjelenés Négy gondosan kiválasztott színárnyalat valamint egy rozsdamentes acél fülkekialakítás közt nyílik választási lehetőség. Egy új megjelenés az Ön felvonójának. Helytakarékos építési mód A kitűnik alacsony aknafejmagasság igényével. Ezzel építészeti tér nyerhető. Afelvonó nem igényel külön gépházat. Avezérlés közvetlenül az ajtótokban kerül elhelyezésre, külön vezérlőszekrény nem szükséges. Munka- és helymegtakarítás az egész vonalon. Energia hatékonysági osztályok Alapadatok A B C D E A mérési szabvány a VDI 4707, melyet a Német Mérnökök Egyesülete 2009 márciusban hozott létre. F G Megjegyzés A specifikáció, az opciók és a színek változtatásának jogát fenntartjuk. Minden, ebben a prospektusban bemutatott fülke és opció reprezentatív jellegű. A képeken ábrázolt színek és anyagminták eltérhetnek az eredetitől. Teherbírás Emelési magasság Azonos oldali bejárat* Kétoldali bejárat* Ajtó szélesség* Ajtó magasság* Hajtás Menetsebesség Vezérlés Kialakítás kg, 6/8személy Max. 20 m, max. 7megálló 450 kg /480 kg, 630 kg 450 kg / 480 kg, 630 kg 800, , 2100 Hajtómű nélküli, Frekvenciaszabályozott 0.63 m/s, 1.0 m/s Nyomógombos és legyűjtő vezérlés Négy színárnyalat és rozsdamentes acél Fülkekialakítás Pisa narancssárga * A lehetséges kombinációkat a 10. oldalon található tervezői adatok mutatják. 3

Tökéletes illeszkedés A felvonó fülkéje az ISO méretek figyelembevételével került kialakításra. Egy könnyen tervezhető és praktikus használatú felvonó, amely bárhova kényelmes megoldást kínál.

4 Fülkefalak Színezett dekor Arles sárga Színezett dekor Pisa narancssárga Színezett dekor Athén kék Színezett dekor Torino szürke rozsdamentes acél strukturált szálcsiszolt rozsdamentes acél Tető Padlózat Ajtó előtér Rugdosó léc Tető szürke műanyag Padlózat foltos tarka gumi Padlózat fekete műgránit Fülkeajtó/-előfal porszórt fehéralumínium Fülkeajtó/-előfal rozsdamentes acél strukturált Fülkeajtó/-előfal szálcsiszolt rozsdamentes acél Rugdosó léc porszórt szürke alumínium 4

szürke műanyag Padlózat foltos tarka gumi Padlózat fekete műgránit Fülkeajtó/-előfal porszórt fehéralumínium

5 Néha könnyű színt vallani. Nemde? Arles sárga Pisa narancssárga Athén kék Torino szürke Rozsdamentes acél strukturált Szálcsiszolt rozsdamentes acél A fülke tetszetős. Az Arles sárga, Pisa narancs, Athén kék és Torino szürke friss színárnyalatok, melyek világító erejükkel és fényességükkel kimondottan csalogató érzést keltenek. Ezek sötét gumi- vagy gránitpadlóval és világos szürke műanyagtetővel kombinálhatóak. Ugyanez igaz arozsdamentes acél modellre is. Arozsdamentes acél szövetmintás vagy szálcsiszolt kivitele elegáns megjelenésű. A tetőbe beépített világítás kellemes fényt ad. Igény esetén a fülkét korláttal és tükörrel is fel lehet szerelni. 5

Az Arles sárga, Pisa narancs, Athén kék és Torino szürke friss színárnyalatok, melyek világító erejükkel és fényességükkel kimondottan csalogató érzést keltenek.

6 A jó nem feltétlenül drága, és a komplex sem kell hogy bonyolult legyen. Fülkei vezérlőkészülék A fülkei vezérlőtabló fehér dombornyomott alapon mechanikus nyomógombokkal készül. A nyomógombok a funkcionalitást hangsúlyozzák és az előírásoknak megfelelően készülnek. A tabló az utassal való megbízható, világos és egyértelmű kounikációt biztosít. Standard: Ajtónyitó- és vészjelző gomb Vakírás (Braille) Vizuális és akusztikus hívás-visszaigazolás Opciók: Helyzetjelzés A megálló hangos bemondása a fülkében (választható nyelveken) Menetirányjelzés Továbbhaladási irányjelzés gyűjtő vezérléshez Hívótablók Standard: Stílusos hívótablók mechanikus nyomógombokkal Opciók: Vakírás (Braille) Kulcsos kapcsoló a hívótablóban a hívásjogosításhoz Fülke helyzetjelző Fülketabló mechanikus nyomógombokkal Hívótabló mechanikus nyomógombbal Korlát Mennyezetvilágítás 6

Standard: Ajtónyitó- és vészjelző gomb Vakírás (Braille) Vizuális és akusztikus hívás-visszaigazolás Opciók: Helyzetjelzés A megálló hangos bemondása a fülkében (választható nyelveken)

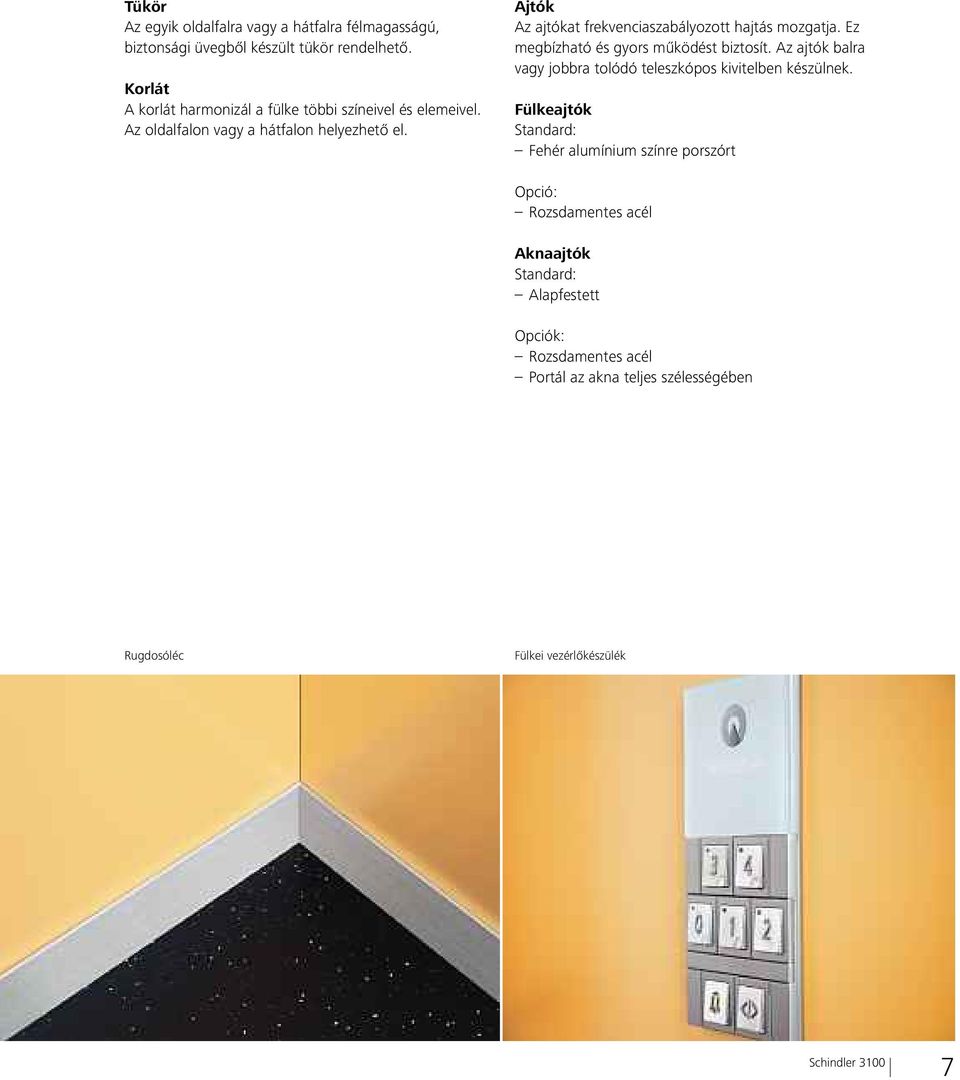

7 Tükör Az egyik oldalfalra vagy a hátfalra félmagasságú, biztonsági üvegből készült tükör rendelhető. Korlát A korlát harmonizál a fülke többi színeivel és elemeivel. Az oldalfalon vagy a hátfalon helyezhető el. Ajtók Az ajtókat frekvenciaszabályozott hajtás mozgatja. Ez megbízható és gyors működést biztosít. Az ajtók balra vagy jobbra tolódó teleszkópos kivitelben készülnek. Fülkeajtók Standard: Fehér alumínium színre porszórt Opció: Rozsdamentes acél Aknaajtók Standard: Alapfestett Opciók: Rozsdamentes acél Portál az akna teljes szélességében Rugdosóléc Fülkei vezérlőkészülék 7

Ajtók Az ajtókat frekvenciaszabályozott hajtás mozgatja. Ez megbízható és gyors működést biztosít.

8 Vezérlés A vezérlés alacsony fogyasztású multiprocesszor technológia alkalmazásával készül. A fő vezérlőegység kompakt decentralizált része az ajtótokban kerül elhelyezésre. A berendezés egyparancsos és le-irányú gyűjtő vezérlést tesz lehetővé. Vezérlési funkciók Standard: Öndiagnózis, önvizsgálat Fotocellás ajtófelügyelet Túlterhelés ellenőrzés Beépített beszédkapcsolat a diszpécserrel (24 órás szolgálat) Automatikus fülkevilágítás Opciók: Automatikus kiürítő menet a következő szintre Automatikus visszatérés az alapállomásra minden állomásról Hívásjogosítás a szinteken (kulcsos kapcsolóval) Átellenes oldali fülkebejáratok párhuzamos működéssel Tűzeseti vezérlés Fényfüggöny Elsőbbségi menet kulcsos kapcsolóval Opciók a mozgáskorlátozottak számára Vészjelző duda a fülkén vagy az aknában Egyéb opciók a garázs szintekre Fülkehívás kulcsos kapcsolóval Automatikus visszatérés az alapállomásra Hajtás A felvonó egy kisméretű hajtóművel készül. Minden eddigi hajtóműnél helytakarékosabb, közvetlenül elhelyezhető az aknafejben és nincs szüksége külön gépházra. A hajtás energiaigénye is alacsony. Alacsony zajszint érhető el a fülkében és az épületben a függesztőelem anyagának köszönhetően. Igazi komfort. Függesztőelem A függesztőelemek helyettesítik a hagyományos acélköteleket, súlyuk és helyigényük kisebb, futásuk csendesebb. A függesztőelemnek köszönhetően olajkenést nem igénylő környezetbarát hajtómű alkalmazható. Eddig: Acél kötelek Az acél kötelek viszonylag rugalmatlanok. A felvonók függesztéséhez szükséges kötélátmérő figyelembevételével legalább egy 320 átmérőjű hajtótárcsát igényelnek. Ennek megfelelő méretű hagyományos motor és a hajtómű is szükséges. Ez egy helyigényes szerkezet. Új függesztőelem: A függesztőelemek rugalmasak. Az acélköteleknél jóval kisebb átmérőjű hajtótárcsával is használhatóak. 72 elegendő és ez jóval kisebb motort tesz lehetővé. Egy helytakarékos szerkezet. Helymegtakarítás az új függesztőelem alkalmazásával 8

Vezérlési funkciók Standard: Öndiagnózis, önvizsgálat Fotocellás ajtófelügyelet Túlterhelés ellenőrzés Beépített beszédkapcsolat a diszpécserrel (24 órás szolgálat) Automatikus fülkevilágítás Opciók:

9 Mi már ma azt tervezzük, amire önnek holnap szüksége lesz. Győződjön meg róla! Tervezés A nem igényel gépházat. Ez az ön számára kevesebb tervezést jelent. Csak egyetlen teret, nevezetesen a felvonóaknát, kell felvázolnia. A standardizált elrendezési tervek leegyszerűsítik a folyamatokat. Az eljárás gyors és hatékony. Rendelés A felépítése kifinomultan egyszerű. A döntési alapok gyorsan átláthatóak. A körülményes feldolgozás elmarad, ami a rendelést is megkönnyíti. A mindenkori igényeknek megfelelő termék gyorsan, játszi egyszerűséggel kiválasztható. Szállítás A felvonó anyagát egyszerre szállítjuk a helyszínre, mégpedig akkor, amikor a munkaterület erre alkalmas. Szerelés Az egyszerűen szerelhető rögzítő-elemeknek köszönhetően, a felvonó közvetlenül az emeleti födémekhez rögzíthető. Daruzás, állványozás nem szükséges. A felvonó akár két hét alatt készre szerelhető. Egy átgondolt módszer. 9

Rendelés A felépítése kifinomultan egyszerű. A döntési alapok gyorsan átláthatóak. A körülményes feldolgozás elmarad, ami a rendelést is megkönnyíti.

10 A legrövidebb út az egyenes út. E szerint cselekszünk. Gépház nélküli köteles felvonó frekvenciaszabályozott hajtással 450/480 kg, 630 kg teherbírás, 6, 8személy Teherbírás Személy max. Sebesség Emelési magasság max. Megállók száma max. Bejáratok száma max. Fülke Ajtó Akna GQ kg VKN m/s HQ m ZE BK TK HK T / Type BT HT BS T / T / T / T / T / * 1 TS * 2 TS HSG HSK GQ VKN HQ ZE HE Teherbírás Sebesség Emelési magasság Megállók Szinttávolság BK TK HK Fülkeszélesség Fülkemélység Fülkemagasság T2 BT HT Kétlapos teleszkópos ajtó Ajtószélesség Ajtómagasság BS Aknaszélesség TS Aknamélység * 1 1bejárat * 2 2bejárat HSG HSK Süllyeszték Aknafej Szinttávolság (HE): min. 2400, ha az ajtómagasság 2000 min. 2500, ha az ajtómagasság 2100 HE két megálló esetén minimum es és 2100-es ajtómagasságoknál Legkisebb szinttávolság (HE min.) átellenes rakodás esetén 300. Műbizonylat: EG Építési műbizonylat a 95/16/EG felvonós irányelveknek megfelelően 10

63 20 7 2 1000 1250 2135 T2 800 2000/2100 1500 1600 1800 1100 3400 Type BT HT BS 900 1600 1.0 20 7 2 1000 1250 2135 T2 800 2000/2100 1500 1600 1800 1100 3400 900 1600 480 6 0.

11 Metszet és alaprajz Azonos oldali bejáratok Átellenes oldali bejáratok Azonos oldali bejáratok teleszkópos ajtó Átellenes oldali bejáratok teleszkópos ajtó További információkért, mint pl. ajánlat, elrendezési rajzok és árak, forduljon közvetlenül képviselőnkhöz. 11

oldali bejáratok teleszkópos ajtó További információkért, mint pl.

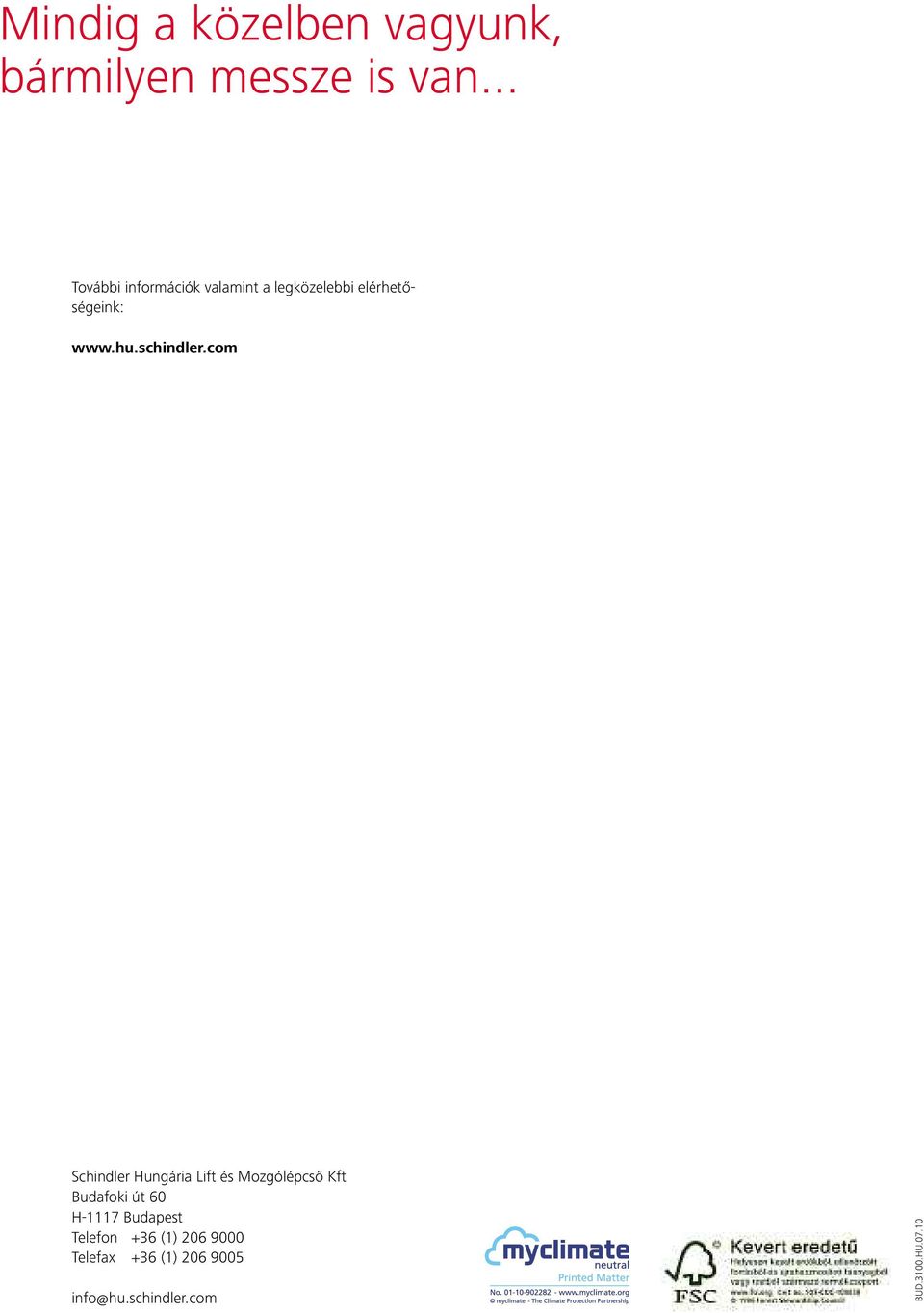

12 Mindig a közelben vagyunk, bármilyen messze is van... További információk valamint a legközelebbi elérhetőségeink: Schindler Hungária Lift és Mozgólépcső Kft Budafoki út 60 H-1117 Budapest Telefon +36 (1) Telefax +36 (1) info@hu.schindler.com BUD.3100.HU.07.10
