1 HOLTER EKG NYUGALMI EKG TERHELÉSES EKG NETECG SZIMULATOR PC-ALAPU EKG RENDSZEREK AMBULÁNS BP HOLTER EKG NYUGALMI EKG NETECG TERHELÉSES EKG MINÕSÉG ÉS MEGBÍZHATÓSÁG 1990 ÓTA v

2 RÓLUNK Made in Hungary 1990-ben alapított innovatív, 100%-ban magyar tulajdonú cég vagyunk, PC alapú EKG rendszerek fejlesztésével és gyártásával foglalkozunk. Az általunk gyártott termékek a szív működését és elektromos jelenségeit vizsgáló és analizáló készülékek, elsősorban ambuláns Holter EKG-k, valamint a nyugalmi és terheléses mérőrendszerek. Fő tevékenységünk tehát a készülékek gyártása, illetve a hozzá tartozó elemző szoftverek fejlesztése, mindezek mellett a termékek értékesítésével illetve terméktámogatással is foglalkozunk. A legkorszerűbb technikával gyártott felhasználóbarát termékek kis méretűek és könnyűek, elemes működésűek, és egy Windows alapú számítógéppel komplett mérőrendszert alkotnak. A legújabb fejlesztéseink közé tartoznak továbbá az Android alapú készülékekkel (tablettel vagy okostelefonnal) együtt működtetett telemedicinás EKG megoldások. Termékeink minőségét és felhasználóink elégedettségét a cég minőségbiztosításai garantálják: ISO 9001, illetve ISO tanúsítással rendelkezünk. Minden termékünk CE jelzettel ellátott a 93/42/EEC orvosi műszerekre vonatkozó direktívának megfelelően. CÍM: TEL: FAX: LABTECH KFT., MAGYARORSZÁG 4031 DEBRECEN, VÁG U MEDICAL@LABTECH.HU 0120

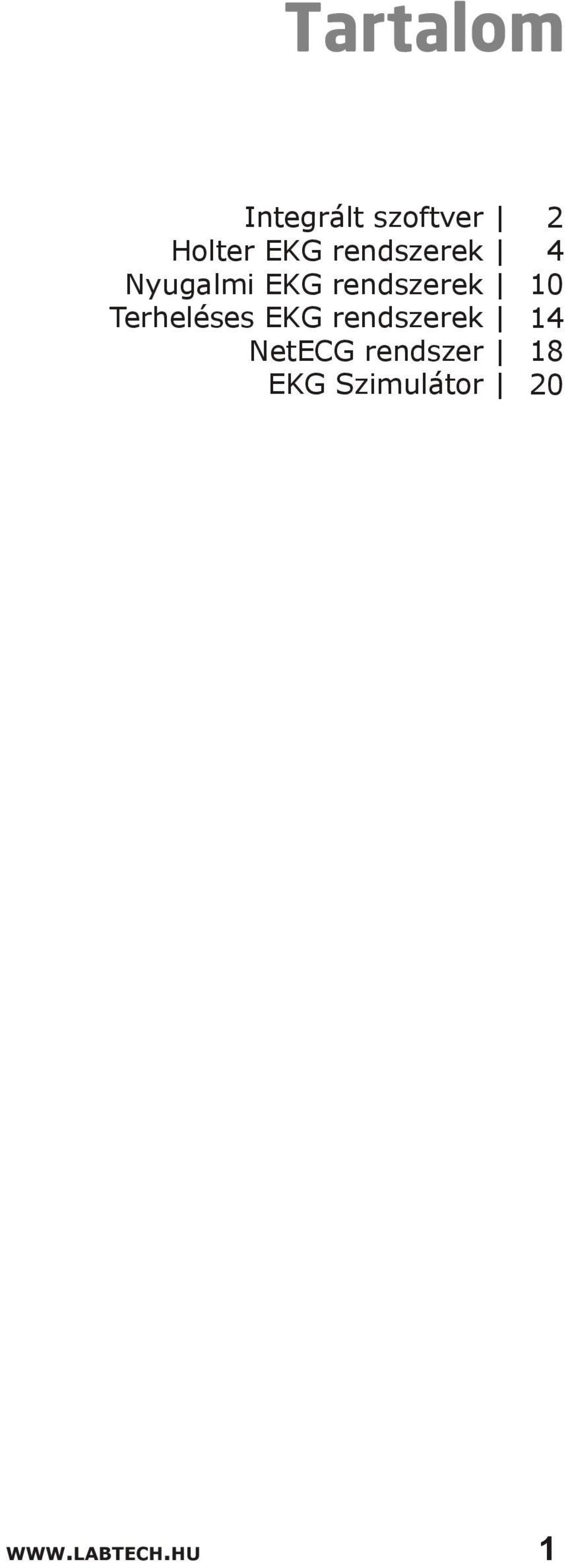

3 Tartalom Integrált szoftver Holter EKG rendszerek Nyugalmi EKG rendszerek Terheléses EKG rendszerek NetECG rendszer EKG Szimulátor

4 INTEGRÁLT SZOFTVER CARDIOSPY SZOFTVER INETGRÁLT SZOFTVER Nyugalmi EKG rendszer Terheléses EKG rendszer Holter EKG rendszer Ambuláns BP rendszer NetECG rendszer - INTEGRÁLT ADATBÁZIS - HÁLÓZATOS MŰKÖDÉS - DICOM, GDT, MFER, HL7 FORMÁTUMOK - WINDOWS XP, VISTA, 7 KOMPATIBILITÁS - GYAKORI ÉS INGYENES SZOFTVERFRISSÍTÉSEK A Cardiospy intergrált szoftver tökéletes megoldást nyújt minden kardiológiai vizsgálatra, legyen szó egy egyszerű nyugalmi EKG vizsgálatról, ambuláns vérnyomásmérésről vagy akár egy terheléses EKG vizsgálatról. Az integrált adatbázis által az összes betegadatot egy adatbázisban tároljuk, és egyetlen felületen tudjuk őket kezelni. Ezáltal a használat még hatékonyabbá, a betegellátás pedig magasabb szintűvé válik. HÁLÓZAT FTP Integrálás Korházi Informatikai Rendszerbe 2

5 INTEGRÁLT SZOFTVER HOLTER EKG SZOFTVER AMBULÁNS BP SZOFTVER NYUGALMI EKG SZOFTVER TERHELÉSES EKG SZOFTVER INTEGRÁLT SZOFTVER CARDIOSPY SZOFTVER Minden készülékünk egy olyan USB-02 mini interfész kulcs segítségével kommunikál, amely Bluetooth technológiával rendelkezik. Ez biztosítja a gyors számítógéppel való kommunikációt, valamint a vezeték nélküli technológia megszünteti az extra kábelek használatából fakadó kellemetlenségeket. A hálózati működtetés elérhető minden EKG rendszerünknél, egyszerre csak egy USB-02 működtetése szükséges egy hálózati környezetben. Ez a funkció növeli a munka hatékonyságát, valamint egy roppant költséghatékony megoldás. 3

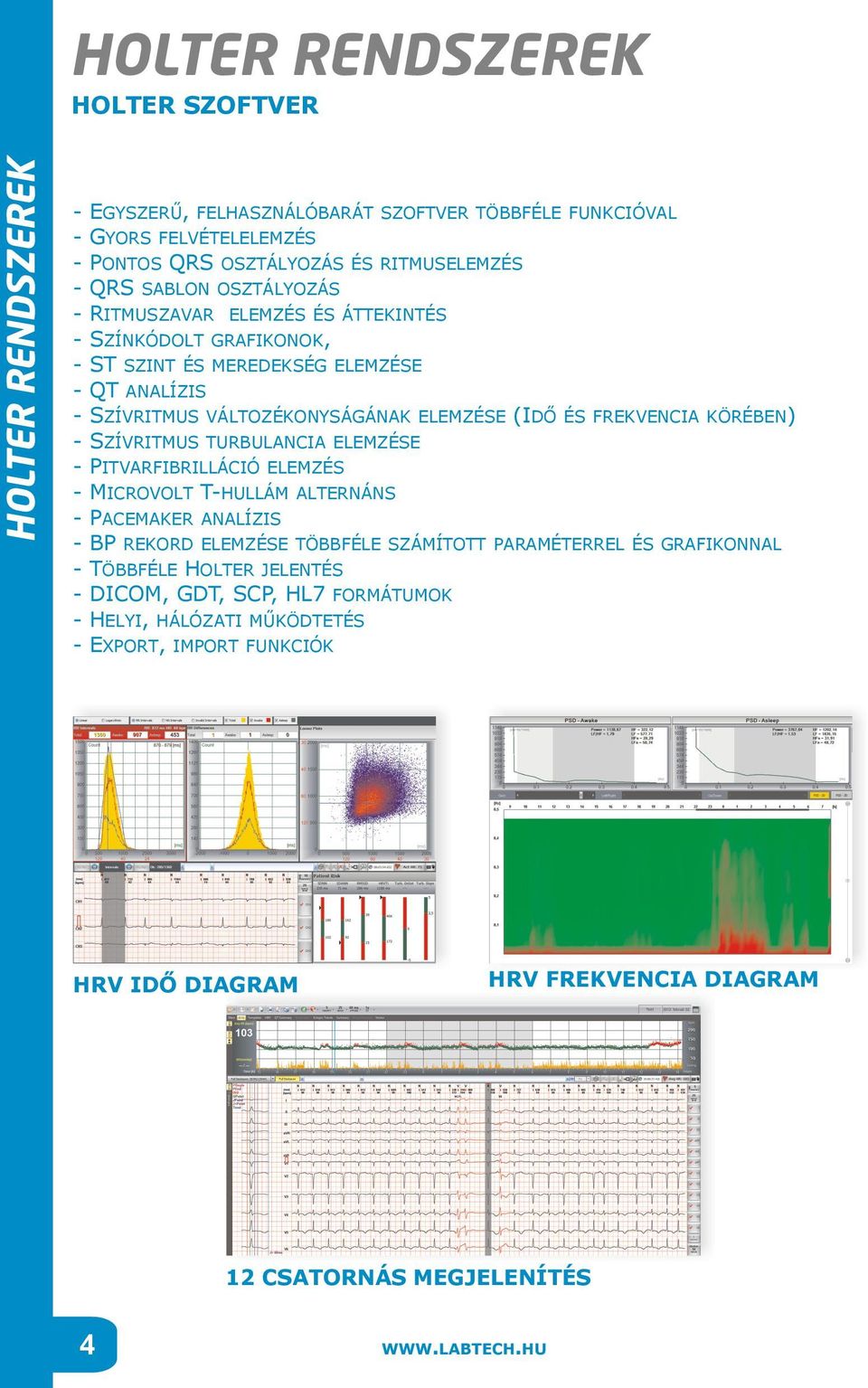

6 HOLTER RENDSZEREK HOLTER SZOFTVER HOLTER RENDSZEREK - EGYSZERŰ, FELHASZNÁLÓBARÁT SZOFTVER TÖBBFÉLE FUNKCIÓVAL - GYORS FELVÉTELELEMZÉS - PONTOS QRS OSZTÁLYOZÁS ÉS RITMUSELEMZÉS - QRS SABLON OSZTÁLYOZÁS - RITMUSZAVAR ELEMZÉS ÉS ÁTTEKINTÉS - SZÍNKÓDOLT GRAFIKONOK, - ST SZINT ÉS MEREDEKSÉG ELEMZÉSE - QT ANALÍZIS - SZÍVRITMUS VÁLTOZÉKONYSÁGÁNAK ELEMZÉSE (IDŐ ÉS FREKVENCIA KÖRÉBEN) - SZÍVRITMUS TURBULANCIA ELEMZÉSE - PITVARFIBRILLÁCIÓ ELEMZÉS - MICROVOLT T-HULLÁM ALTERNÁNS - PACEMAKER ANALÍZIS - BP REKORD ELEMZÉSE TÖBBFÉLE SZÁMÍTOTT PARAMÉTERREL ÉS GRAFIKONNAL - TÖBBFÉLE HOLTER JELENTÉS - DICOM, GDT, SCP, HL7 FORMÁTUMOK - HELYI, HÁLÓZATI MŰKÖDTETÉS - EXPORT, IMPORT FUNKCIÓK HRV IDŐ DIAGRAM HRV FREKVENCIA DIAGRAM 12 CSATORNÁS MEGJELENÍTÉS 4

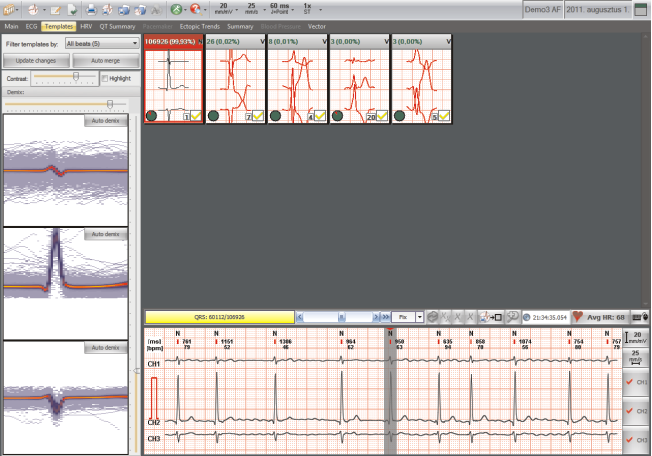

7 HOLTER RENDSZEREK HOLTER SZOFTVER Gyorsellenőrzés a felvétel kezdete előtt Amikor a felvétel elkezdődik, rögtön ellenőrizhetjük az elektróda és bőr kapcsolatát és az EKG jelzések minőségét a szoftverben. EKG jelek szűrése a jelek minőségének fejlesztése érdekében Egy hatékony digitális szűrési technológia használatával gyakorlatilag nincs az alapvonalon mozgás. A kiegyenlítő szűrő kiveszi az izom és a hálózat által keltette zajokat az olyan jelek közül, amelyeknek nincsenek eltorzított QRS komplexei. Időmegtakarítás automata zajérzékeléssel Nincs szükség rá, hogy egynél többször megnézzük vagy elemezzük a felvételt ahhoz, hogy kiszűrjük a zajos csatornákat vagy zajos részeket az elemzésből. A szoftver automatikusan kiválogatja a zajos részeket, ezzel jelentős időt megtakarítva. Csatorna-kiválasztó QRS érzékelés A csatorna-kiválasztó QRS érzékelésen keresztül az elvesztett intervallumok száma csökken. A többcsatornás felvételek esetében a QRS érzékelő egy vagy egynél több EKG csatornát is ki tud választani az ütések érzékelésére. Hatékony sablonok a kiváló pontosságú eredményekért Lehetővé teszi a gyors és hatékony ellenőrzést és, ha szükséges, átalakítja a QRS típusokat és osztályozásokat állít össze. Ez a megoldás lehetővé teszi azt, hogy a holter felvétele átlagosan 5-10 perc alatt értékelhető legyen. HOLTER RENDSZEREK FORMÁK NÉZET HRV HISTOGRAM ÉS TÁBLÁZAT ATRIÁL FIBRILÁCIÓ NÉZET 5

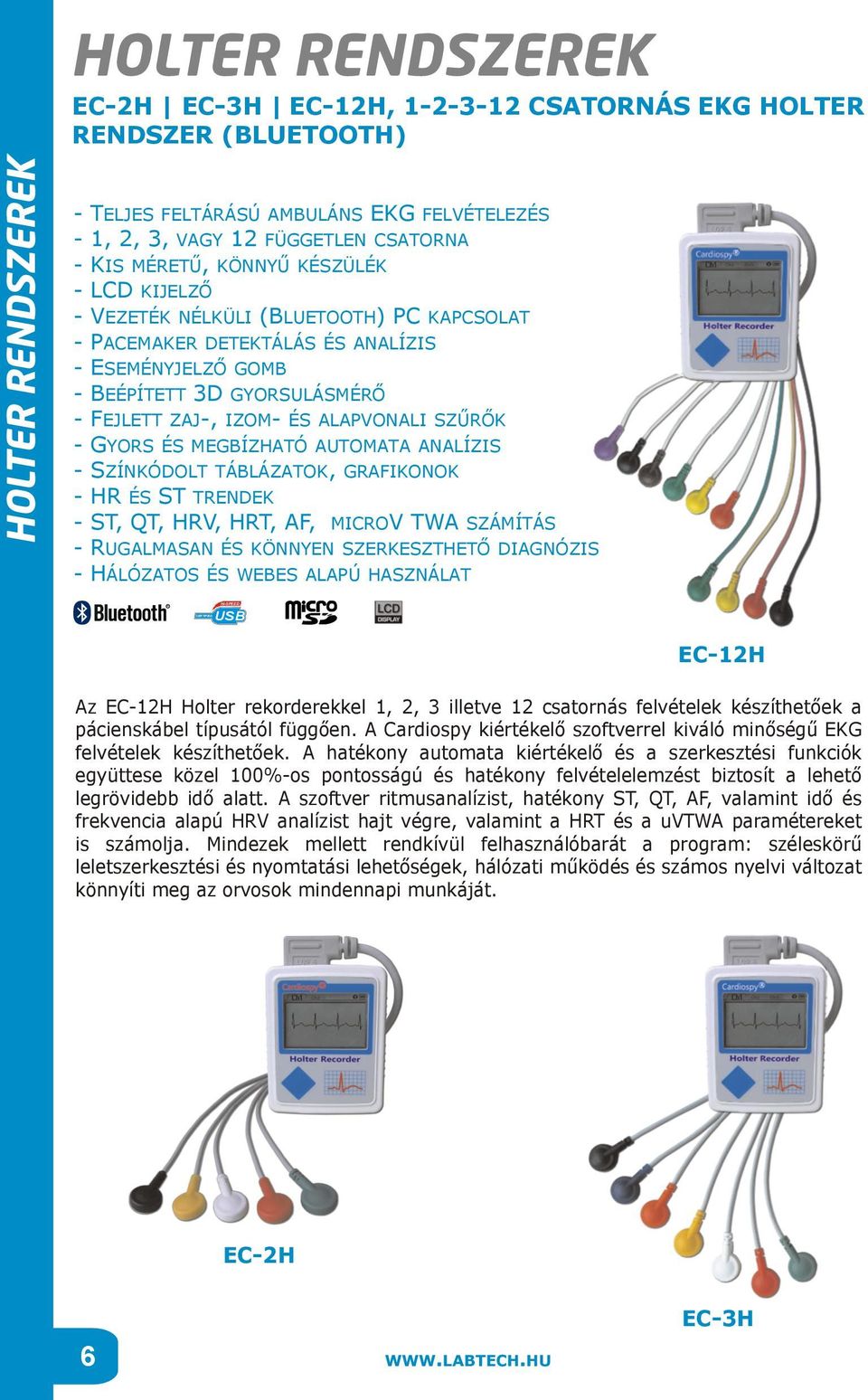

8 HOLTER RENDSZEREK HOLTER RENDSZEREK EC-2H EC-3H EC-12H, CSATORNÁS EKG HOLTER RENDSZER (BLUETOOTH) - TELJES FELTÁRÁSÚ AMBULÁNS EKG FELVÉTELEZÉS 1, 2, 3, VAGY 12 FÜGGETLEN CSATORNA KIS MÉRETŰ, KÖNNYŰ KÉSZÜLÉK LCD KIJELZŐ VEZETÉK NÉLKÜLI (BLUETOOTH) PC KAPCSOLAT PACEMAKER DETEKTÁLÁS ÉS ANALÍZIS ESEMÉNYJELZŐ GOMB BEÉPÍTETT 3D GYORSULÁSMÉRŐ FEJLETT ZAJ-, IZOM- ÉS ALAPVONALI SZŰRŐK GYORS ÉS MEGBÍZHATÓ AUTOMATA ANALÍZIS SZÍNKÓDOLT TÁBLÁZATOK, GRAFIKONOK HR ÉS ST TRENDEK ST, QT, HRV, HRT, AF, MICROV TWA SZÁMÍTÁS RUGALMASAN ÉS KÖNNYEN SZERKESZTHETŐ DIAGNÓZIS HÁLÓZATOS ÉS WEBES ALAPÚ HASZNÁLAT HI-SPEED R CERTIFIED USB EC-12H Az EC-12H Holter rekorderekkel 1, 2, 3 illetve 12 csatornás felvételek készíthetőek a pácienskábel típusától függően. A Cardiospy kiértékelő szoftverrel kiváló minőségű EKG felvételek készíthetőek. A hatékony automata kiértékelő és a szerkesztési funkciók együttese közel 100%-os pontosságú és hatékony felvételelemzést biztosít a lehető legrövidebb idő alatt. A szoftver ritmusanalízist, hatékony ST, QT, AF, valamint idő és frekvencia alapú HRV analízist hajt végre, valamint a HRT és a uvtwa paramétereket is számolja. Mindezek mellett rendkívül felhasználóbarát a program: széleskörű leletszerkesztési és nyomtatási lehetőségek, hálózati működés és számos nyelvi változat könnyíti meg az orvosok mindennapi munkáját. EC-2H EC-3H 6

9 HOLTER RENDSZEREK EC-2H EC-3H EC-12H, CHANNEL ECG HOLTER SYSTEMS (BLUETOOTH) KÜLÖNBÖZŐ HOLTER RENDSZEREK TULAJDONSÁGAI EKG csatornák Új felvétel PC-re való beolvasása EKG szűrés QRS Detektálás; HR és ST Grafikonok Aritmia analízis (N,S,V) Full EKG megjelenítése Esemény-nézet funkció Szín-kódolt eseményjelzés Részletes EKG megjelenítés Állítható analízis-paraméterek Riport szerkesztése Archiválás Nyomtatás Adatbázis Interface-k: GDT, DICOM, HL-7 Szerkesztési lehetőségek: Mérési lehetőség az EKG görbén QRS beillesztése és törlése QRS átnevezése Zajos szakaszok kijelölése Események egyedi/csoportos törlése Mozgásérzékelő QRS-csoportok osztályozása QT Analízis HRV analízis az idő tartományban HRV analízis a frekvencia tartományban Pacemaker analízis Pitvarfibrilláció analízis Vektor-kardiográfia T-hullám analízis Szívfrekvencia turbulencia analízis Légzés-detektálás EC-2H 1, 2 EC-3H EC-12H 1, 2, 3, Nehb, PM 1, 2, 3, 12, Nehb, Frank, PM HOLTER RENDSZEREK 7

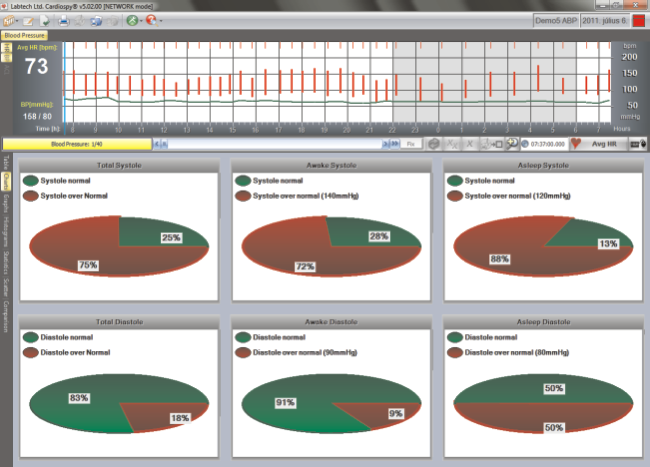

10 HOLTER RENDSZEREK EC-ABP Ambuláns vérnyomásmérő rendszer R CERTIFIED HOLTER RENDSZEREK - KIS MÉRET, KOMPAKT KIVITEL MÉRÉS TÁROLÁSA, AKÁR 48 ÓRÁN ÁT - MÉRÉSI INTERVALLUMOK: 10, 15, 30, 45, 60, 90 PERC - PÁCIENS ÁLTAL INDÍTOTT RENDKÍVÜLI MÉRÉSI LEHETŐSÉG - RUGALMASAN ÉS KÖNNYEN SZERKESZTHETŐ DIAGNÓZIS - ÚJRATÖLTHETŐ AKKUMULÁTOROK A GAZDASÁGOS MŰKÖDÉS ÉRDEKÉBEN - BEÉPÍTETT KIÉRTÉKELŐ RENDSZER A PONTOS DIAGNÓZISHOZ - DIGITÁLIS JELTÁROLÁS NEM FELEJTŐ MEMÓRIÁBAN - NAGY PONTOSSÁGÚ SZISZTOLÉ, DIASZTOLÉ - TÁBLÁZATOS, KÖRDIAGRAMOS, GRAFIKONOS ÉS HISZTOGRAMOS ÁBRÁZOLÁSI FORMÁK - OSZCILLOMETRIÁS MÉRÉSI MÓDSZER - EGYSZERŰ, FELHASZNÁLÓBARÁT KEZELŐFELÜLET - HITELESÍTÉSEK: BHS (A/A), ESH, ANSI/AAMI SP10:2002 EC-ABP HI-SPEED USB Az EC-ABP vérnyomásmérő rendszer a PC-alapú EKG Holter termékcsalád tagja. A diagnosztikai készülék újratölthető alkaline akkumulátorokkal működik, 48 órán át tartó BP monitorozásra alkalmas, segítségével akár 250 oszcillometriás technológiával készített mérés is rögzíthető. A készülék segítségével pontos méréseket és könnyen értelmezhető értékelést kapunk a szisztolés és diasztolés értékekről, szívfrekvenciáról, artériás középnyomásról, hipertóniás időindexről és pulzusnyomásról. A programmal lehetőségünk van automatikus szakvélemény generálására, annak szerkesztésére, illetve az adatok exportálására és importálására. Az integrált szoftver hálózati környezetben is működtethető olyan közös adatbázissal, amely egyesíti a teljes EKG Holter termékcsalád adatait. A program számos nyelvi verzióban áll rendelkezésre. DIAGRAM NÉZET STATISZTIKA NÉZET 8

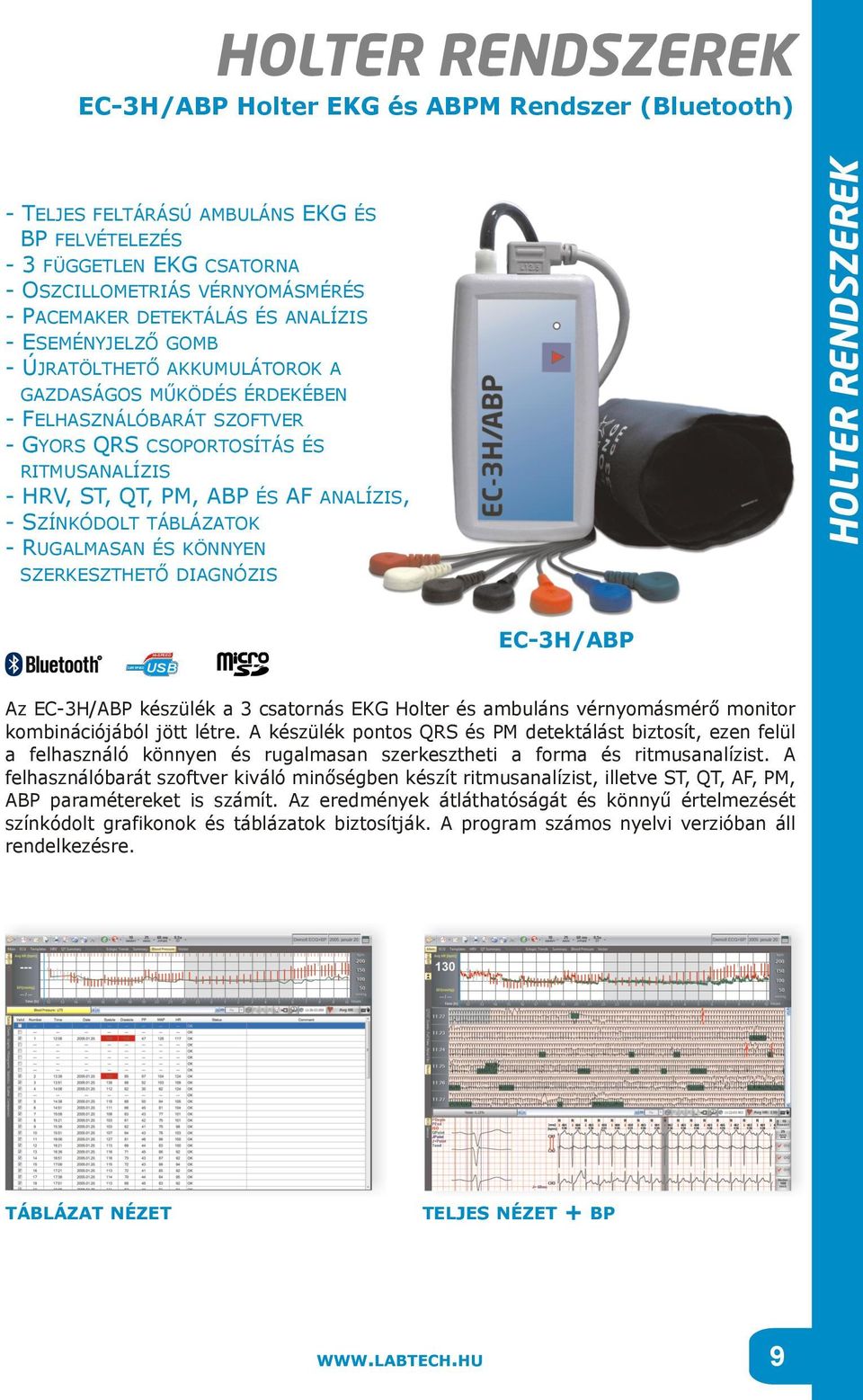

11 HOLTER RENDSZEREK HOLTER RENDSZEREK EC-3H/ABP Holter EKG és ABPM Rendszer (Bluetooth) - TELJES FELTÁRÁSÚ AMBULÁNS EKG ÉS BP FELVÉTELEZÉS - 3 FÜGGETLEN EKG CSATORNA - OSZCILLOMETRIÁS VÉRNYOMÁSMÉRÉS - PACEMAKER DETEKTÁLÁS ÉS ANALÍZIS - ESEMÉNYJELZŐ GOMB - ÚJRATÖLTHETŐ AKKUMULÁTOROK A GAZDASÁGOS MŰKÖDÉS ÉRDEKÉBEN - FELHASZNÁLÓBARÁT SZOFTVER - GYORS QRS CSOPORTOSÍTÁS ÉS RITMUSANALÍZIS - HRV, ST, QT, PM, ABP ÉS AF ANALÍZIS, - SZÍNKÓDOLT TÁBLÁZATOK - RUGALMASAN ÉS KÖNNYEN SZERKESZTHETŐ DIAGNÓZIS EC-3H/ABP HI-SPEED R CERTIFIED USB Az EC-3H/ABP készülék a 3 csatornás EKG Holter és ambuláns vérnyomásmérő monitor kombinációjából jött létre. A készülék pontos QRS és PM detektálást biztosít, ezen felül a felhasználó könnyen és rugalmasan szerkesztheti a forma és ritmusanalízist. A felhasználóbarát szoftver kiváló minőségben készít ritmusanalízist, illetve ST, QT, AF, PM, ABP paramétereket is számít. Az eredmények átláthatóságát és könnyű értelmezését színkódolt grafikonok és táblázatok biztosítják. A program számos nyelvi verzióban áll rendelkezésre. TÁBLÁZAT NÉZET TELJES NÉZET + BP 9

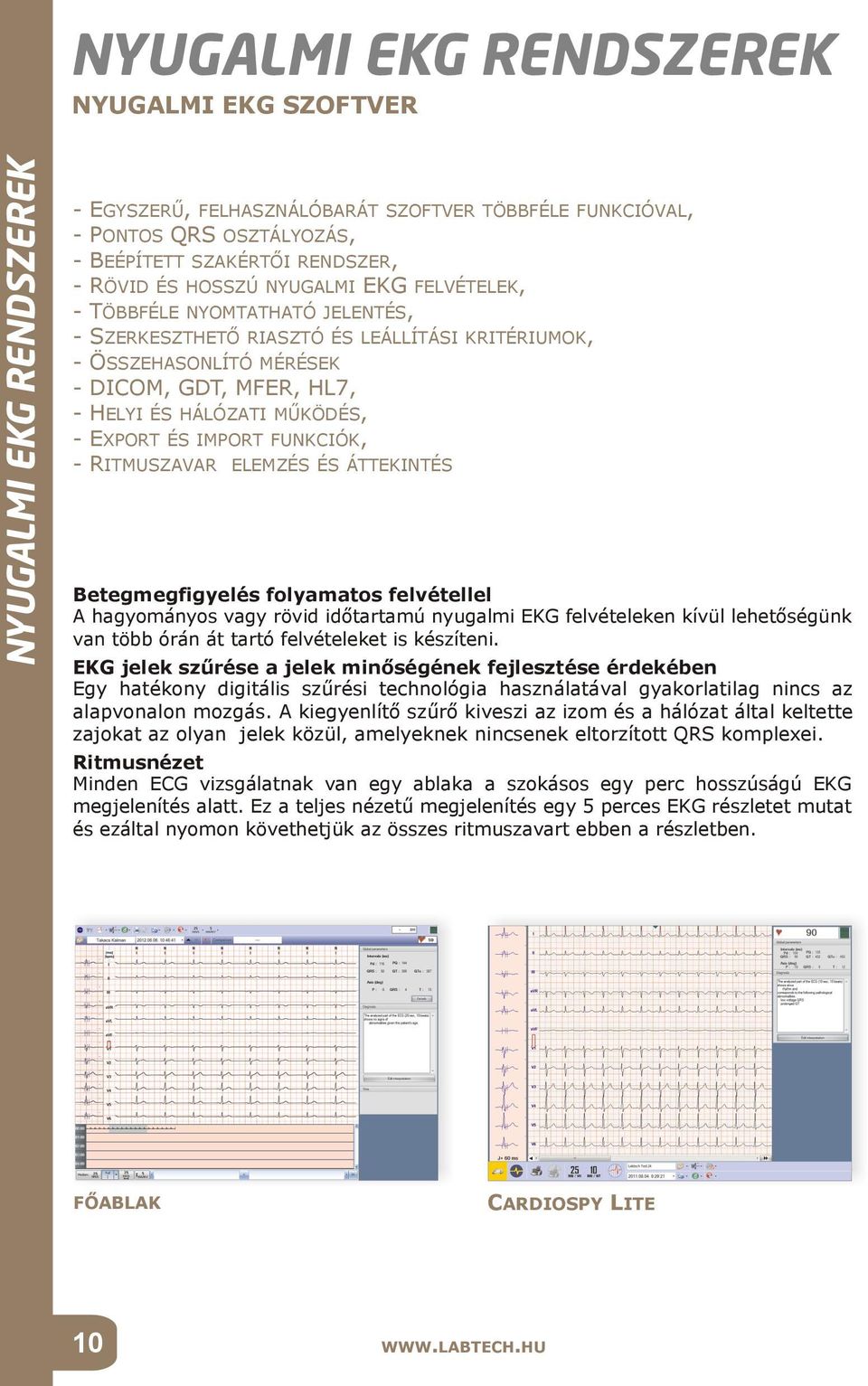

12 NYUGALMI EKG RENDSZEREK NYUGALMI EKG SZOFTVER NYUGALMI EKG RENDSZEREK - EGYSZERŰ, FELHASZNÁLÓBARÁT SZOFTVER TÖBBFÉLE FUNKCIÓVAL, - PONTOS QRS OSZTÁLYOZÁS, - BEÉPÍTETT SZAKÉRTŐI RENDSZER, - RÖVID ÉS HOSSZÚ NYUGALMI EKG FELVÉTELEK, - TÖBBFÉLE NYOMTATHATÓ JELENTÉS, - SZERKESZTHETŐ RIASZTÓ ÉS LEÁLLÍTÁSI KRITÉRIUMOK, - ÖSSZEHASONLÍTÓ MÉRÉSEK - DICOM, GDT, MFER, HL7, - HELYI ÉS HÁLÓZATI MŰKÖDÉS, - EXPORT ÉS IMPORT FUNKCIÓK, - RITMUSZAVAR ELEMZÉS ÉS ÁTTEKINTÉS Betegmegfigyelés folyamatos felvétellel A hagyományos vagy rövid időtartamú nyugalmi EKG felvételeken kívül lehetőségünk van több órán át tartó felvételeket is készíteni. EKG jelek szűrése a jelek minőségének fejlesztése érdekében Egy hatékony digitális szűrési technológia használatával gyakorlatilag nincs az alapvonalon mozgás. A kiegyenlítő szűrő kiveszi az izom és a hálózat által keltette zajokat az olyan jelek közül, amelyeknek nincsenek eltorzított QRS komplexei. Ritmusnézet Minden ECG vizsgálatnak van egy ablaka a szokásos egy perc hosszúságú EKG megjelenítés alatt. Ez a teljes nézetű megjelenítés egy 5 perces EKG részletet mutat és ezáltal nyomon követhetjük az összes ritmuszavart ebben a részletben. FŐABLAK CARDIOSPY LITE 10

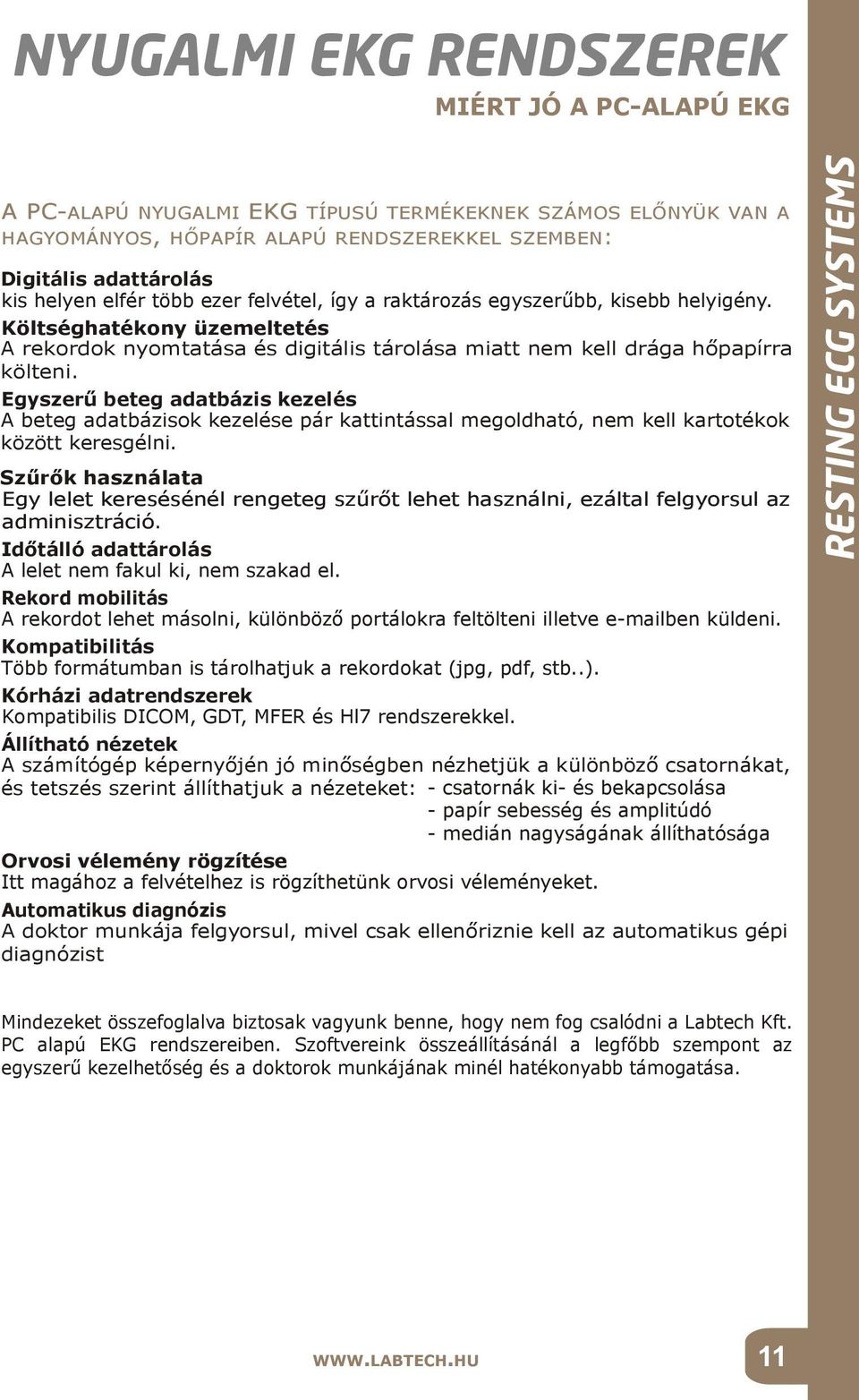

13 NYUGALMI EKG RENDSZEREK MIÉRT JÓ A PC-ALAPÚ EKG A PC-ALAPÚ NYUGALMI EKG TÍPUSÚ TERMÉKEKNEK SZÁMOS ELŐNYÜK VAN A HAGYOMÁNYOS, HŐPAPÍR ALAPÚ RENDSZEREKKEL SZEMBEN: Digitális adattárolás kis helyen elfér több ezer felvétel, így a raktározás egyszerűbb, kisebb helyigény. Költséghatékony üzemeltetés A rekordok nyomtatása és digitális tárolása miatt nem kell drága hőpapírra költeni. Egyszerű beteg adatbázis kezelés A beteg adatbázisok kezelése pár kattintással megoldható, nem kell kartotékok között keresgélni. Szűrők használata Egy lelet keresésénél rengeteg szűrőt lehet használni, ezáltal felgyorsul az adminisztráció. Időtálló adattárolás A lelet nem fakul ki, nem szakad el. Rekord mobilitás A rekordot lehet másolni, különböző portálokra feltölteni illetve ben küldeni. Kompatibilitás Több formátumban is tárolhatjuk a rekordokat (jpg, pdf, stb..). Kórházi adatrendszerek Kompatibilis DICOM, GDT, MFER és Hl7 rendszerekkel. Állítható nézetek A számítógép képernyőjén jó minőségben nézhetjük a különböző csatornákat, és tetszés szerint állíthatjuk a nézeteket: - csatornák ki- és bekapcsolása - papír sebesség és amplitúdó - medián nagyságának állíthatósága Orvosi vélemény rögzítése Itt magához a felvételhez is rögzíthetünk orvosi véleményeket. Automatikus diagnózis A doktor munkája felgyorsul, mivel csak ellenőriznie kell az automatikus gépi diagnózist RESTING ECG SYSTEMS Mindezeket összefoglalva biztosak vagyunk benne, hogy nem fog csalódni a Labtech Kft. PC alapú EKG rendszereiben. Szoftvereink összeállításánál a legfőbb szempont az egyszerű kezelhetőség és a doktorok munkájának minél hatékonyabb támogatása. 11

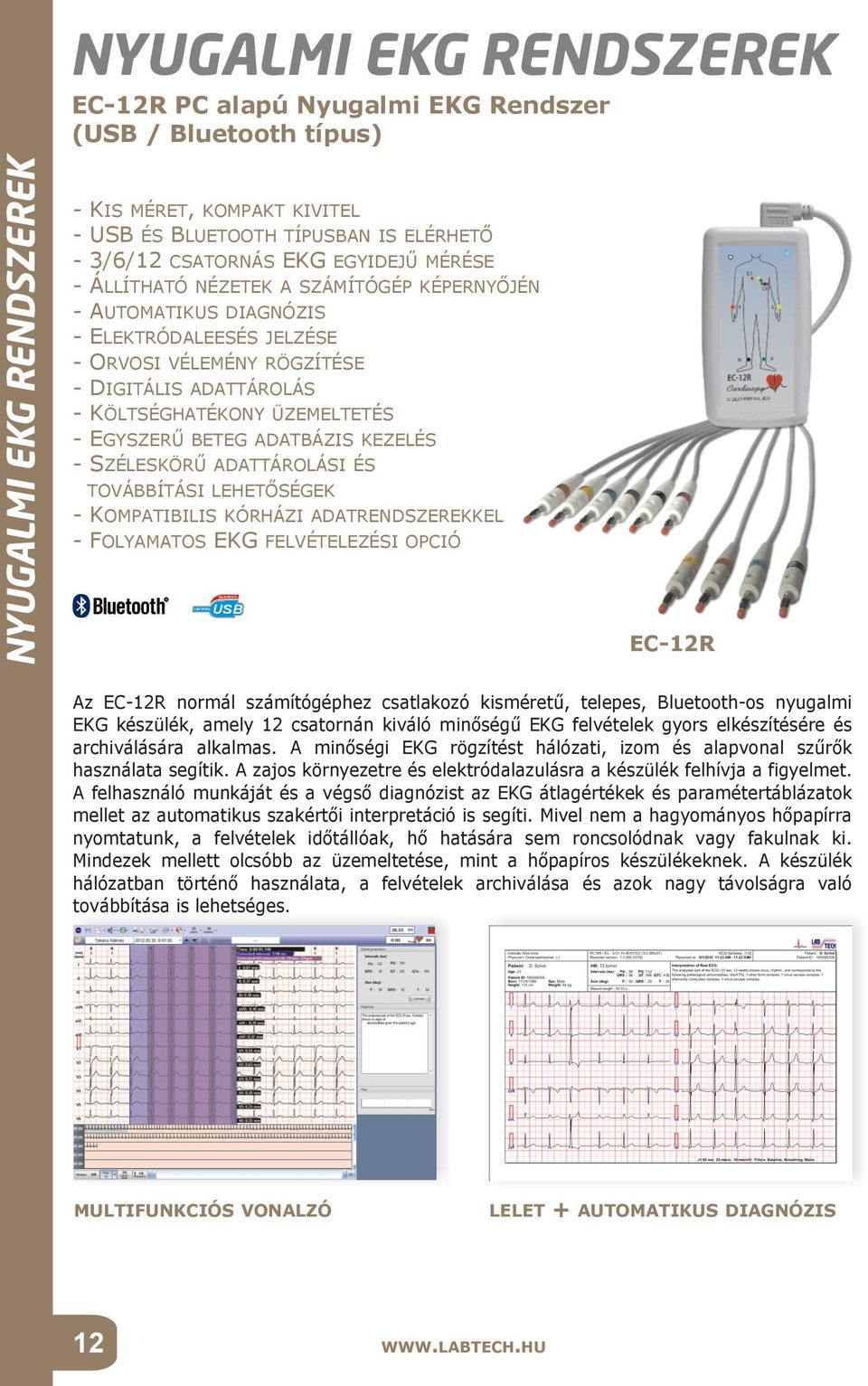

14 NYUGALMI EKG RENDSZEREK NYUGALMI EKG RENDSZEREK EC-12R PC alapú Nyugalmi EKG Rendszer (USB / Bluetooth típus) - KIS MÉRET, KOMPAKT KIVITEL USB ÉS BLUETOOTH TÍPUSBAN IS ELÉRHETŐ 3/6/12 CSATORNÁS EKG EGYIDEJŰ MÉRÉSE ÁLLÍTHATÓ NÉZETEK A SZÁMÍTÓGÉP KÉPERNYŐJÉN AUTOMATIKUS DIAGNÓZIS ELEKTRÓDALEESÉS JELZÉSE ORVOSI VÉLEMÉNY RÖGZÍTÉSE DIGITÁLIS ADATTÁROLÁS KÖLTSÉGHATÉKONY ÜZEMELTETÉS EGYSZERŰ BETEG ADATBÁZIS KEZELÉS SZÉLESKÖRŰ ADATTÁROLÁSI ÉS TOVÁBBÍTÁSI LEHETŐSÉGEK - KOMPATIBILIS KÓRHÁZI ADATRENDSZEREKKEL - FOLYAMATOS EKG FELVÉTELEZÉSI OPCIÓ HI-SPEED R CERTIFIED USB EC-12R Az EC-12R normál számítógéphez csatlakozó kisméretű, telepes, Bluetooth-os nyugalmi EKG készülék, amely 12 csatornán kiváló minőségű EKG felvételek gyors elkészítésére és archiválására alkalmas. A minőségi EKG rögzítést hálózati, izom és alapvonal szűrők használata segítik. A zajos környezetre és elektródalazulásra a készülék felhívja a figyelmet. A felhasználó munkáját és a végső diagnózist az EKG átlagértékek és paramétertáblázatok mellet az automatikus szakértői interpretáció is segíti. Mivel nem a hagyományos hőpapírra nyomtatunk, a felvételek időtállóak, hő hatására sem roncsolódnak vagy fakulnak ki. Mindezek mellett olcsóbb az üzemeltetése, mint a hőpapíros készülékeknek. A készülék hálózatban történő használata, a felvételek archiválása és azok nagy távolságra való továbbítása is lehetséges. MULTIFUNKCIÓS VONALZÓ 12 LELET + AUTOMATIKUS DIAGNÓZIS

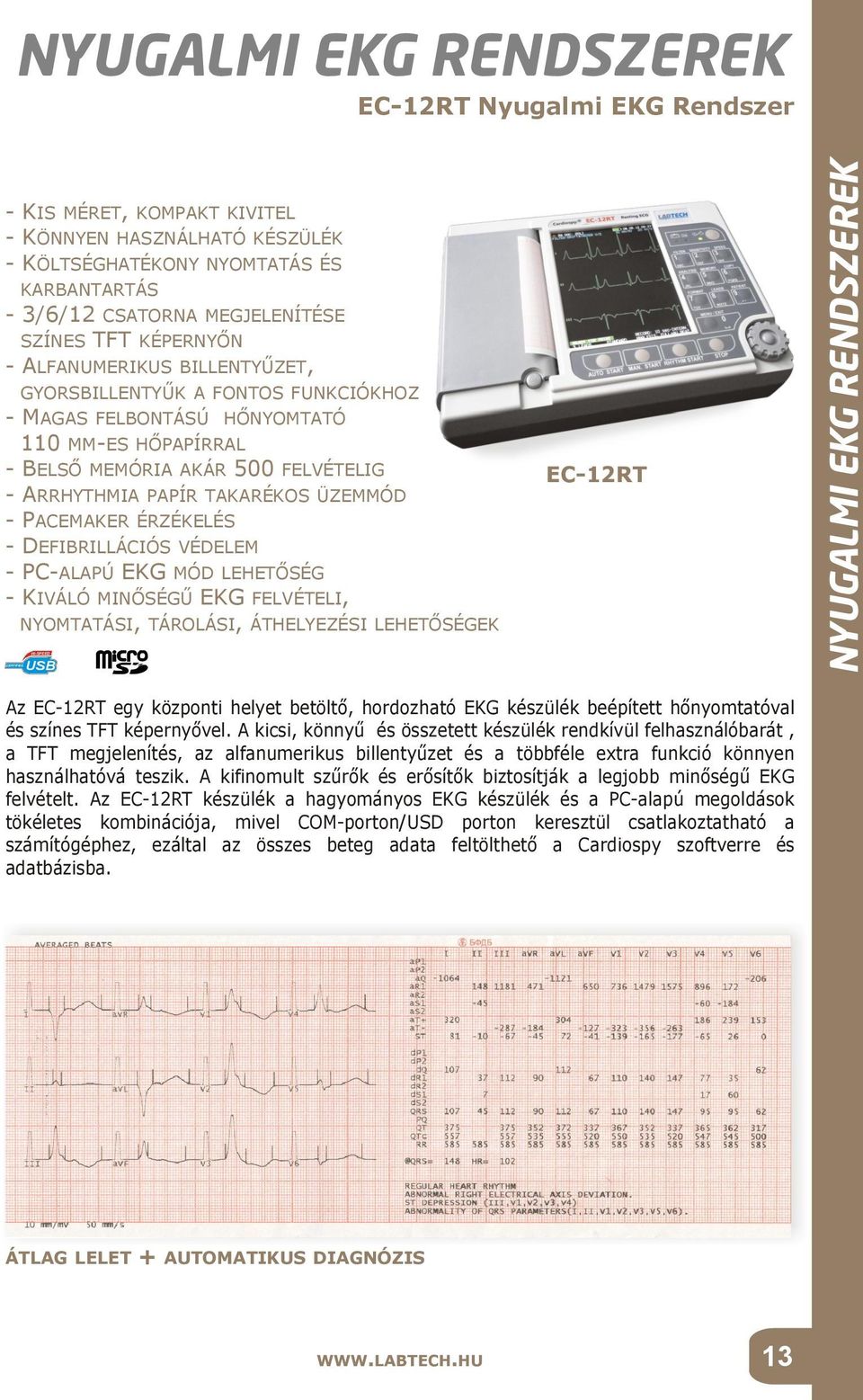

15 NYUGALMI EKG RENDSZEREK NYUGALMI EKG RENDSZEREK EC-12RT Nyugalmi EKG Rendszer - KIS MÉRET, KOMPAKT KIVITEL - KÖNNYEN HASZNÁLHATÓ KÉSZÜLÉK - KÖLTSÉGHATÉKONY NYOMTATÁS ÉS KARBANTARTÁS - 3/6/12 CSATORNA MEGJELENÍTÉSE SZÍNES TFT KÉPERNYŐN - ALFANUMERIKUS BILLENTYŰZET, GYORSBILLENTYŰK A FONTOS FUNKCIÓKHOZ - MAGAS FELBONTÁSÚ HŐNYOMTATÓ 110 MM-ES HŐPAPÍRRAL - BELSŐ MEMÓRIA AKÁR 500 FELVÉTELIG - ARRHYTHMIA PAPÍR TAKARÉKOS ÜZEMMÓD - PACEMAKER ÉRZÉKELÉS - DEFIBRILLÁCIÓS VÉDELEM - PC-ALAPÚ EKG MÓD LEHETŐSÉG - KIVÁLÓ MINŐSÉGŰ EKG FELVÉTELI, NYOMTATÁSI, TÁROLÁSI, ÁTHELYEZÉSI LEHETŐSÉGEK EC-12RT HI-SPEED CERTIFIED USB Az EC-12RT egy központi helyet betöltő, hordozható EKG készülék beépített hőnyomtatóval és színes TFT képernyővel. A kicsi, könnyű és összetett készülék rendkívül felhasználóbarát, a TFT megjelenítés, az alfanumerikus billentyűzet és a többféle extra funkció könnyen használhatóvá teszik. A kifinomult szűrők és erősítők biztosítják a legjobb minőségű EKG felvételt. Az EC-12RT készülék a hagyományos EKG készülék és a PC-alapú megoldások tökéletes kombinációja, mivel COM-porton/USD porton keresztül csatlakoztatható a számítógéphez, ezáltal az összes beteg adata feltölthető a Cardiospy szoftverre és adatbázisba. ÁTLAG LELET + AUTOMATIKUS DIAGNÓZIS 13

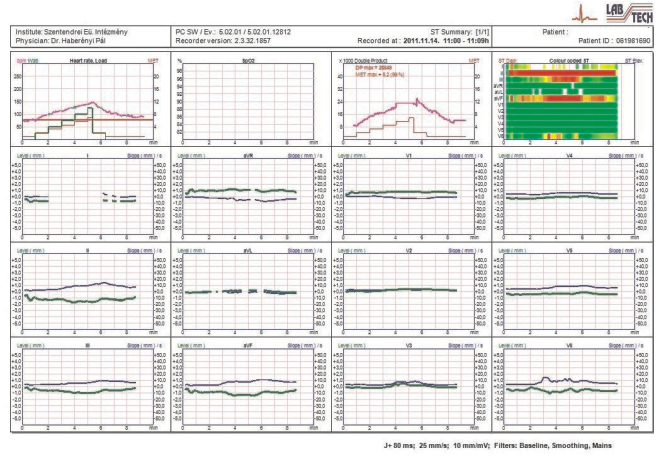

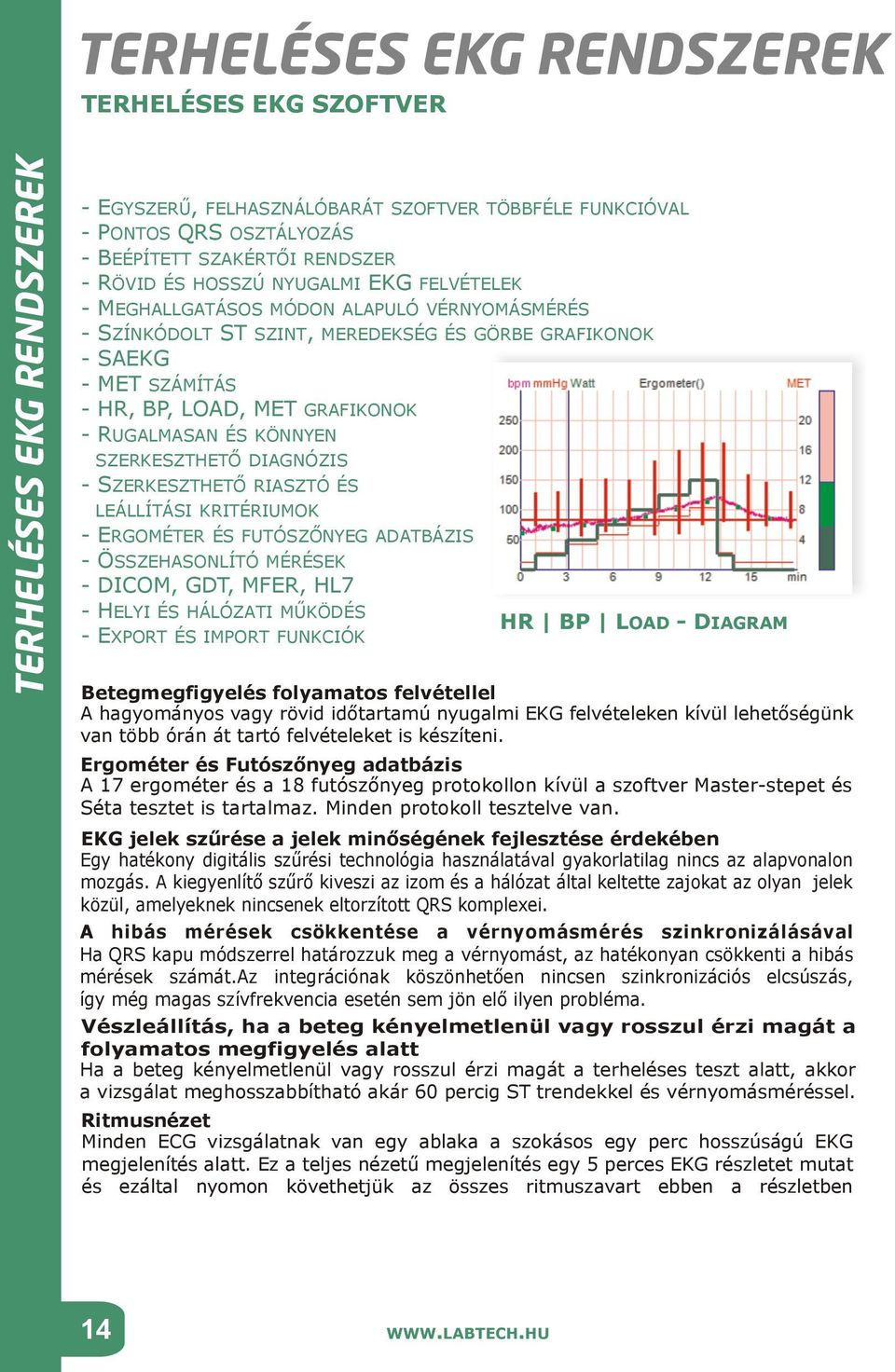

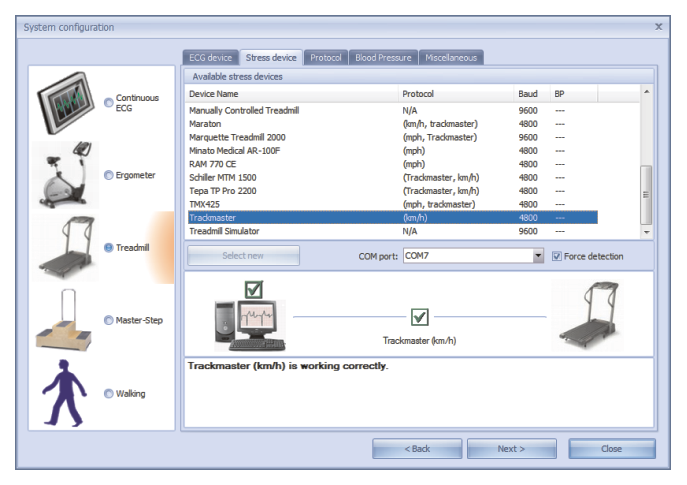

16 TERHELÉSES EKG RENDSZEREK TERHELÉSES EKG SZOFTVER TERHELÉSES EKG RENDSZEREK - EGYSZERŰ, FELHASZNÁLÓBARÁT SZOFTVER TÖBBFÉLE FUNKCIÓVAL - PONTOS QRS OSZTÁLYOZÁS - BEÉPÍTETT SZAKÉRTŐI RENDSZER - RÖVID ÉS HOSSZÚ NYUGALMI EKG FELVÉTELEK - MEGHALLGATÁSOS MÓDON ALAPULÓ VÉRNYOMÁSMÉRÉS - SZÍNKÓDOLT ST SZINT, MEREDEKSÉG ÉS GÖRBE GRAFIKONOK - SAEKG - MET SZÁMÍTÁS - HR, BP, LOAD, MET GRAFIKONOK - RUGALMASAN ÉS KÖNNYEN SZERKESZTHETŐ DIAGNÓZIS - SZERKESZTHETŐ RIASZTÓ ÉS LEÁLLÍTÁSI KRITÉRIUMOK - ERGOMÉTER ÉS FUTÓSZŐNYEG ADATBÁZIS - ÖSSZEHASONLÍTÓ MÉRÉSEK - DICOM, GDT, MFER, HL7 - HELYI ÉS HÁLÓZATI MŰKÖDÉS HR BP LOAD - DIAGRAM - EXPORT ÉS IMPORT FUNKCIÓK Betegmegfigyelés folyamatos felvétellel A hagyományos vagy rövid időtartamú nyugalmi EKG felvételeken kívül lehetőségünk van több órán át tartó felvételeket is készíteni. Ergométer és Futószőnyeg adatbázis A 17 ergométer és a 18 futószőnyeg protokollon kívül a szoftver Master-stepet és Séta tesztet is tartalmaz. Minden protokoll tesztelve van. EKG jelek szűrése a jelek minőségének fejlesztése érdekében Egy hatékony digitális szűrési technológia használatával gyakorlatilag nincs az alapvonalon mozgás. A kiegyenlítő szűrő kiveszi az izom és a hálózat által keltette zajokat az olyan jelek közül, amelyeknek nincsenek eltorzított QRS komplexei. A hibás mérések csökkentése a vérnyomásmérés szinkronizálásával Ha QRS kapu módszerrel határozzuk meg a vérnyomást, az hatékonyan csökkenti a hibás mérések számát.az integrációnak köszönhetően nincsen szinkronizációs elcsúszás, így még magas szívfrekvencia esetén sem jön elő ilyen probléma. Vészleállítás, ha a beteg kényelmetlenül vagy rosszul érzi magát a folyamatos megfigyelés alatt Ha a beteg kényelmetlenül vagy rosszul érzi magát a terheléses teszt alatt, akkor a vizsgálat meghosszabbítható akár 60 percig ST trendekkel és vérnyomásméréssel. Ritmusnézet Minden ECG vizsgálatnak van egy ablaka a szokásos egy perc hosszúságú EKG megjelenítés alatt. Ez a teljes nézetű megjelenítés egy 5 perces EKG részletet mutat és ezáltal nyomon követhetjük az összes ritmuszavart ebben a részletben 14

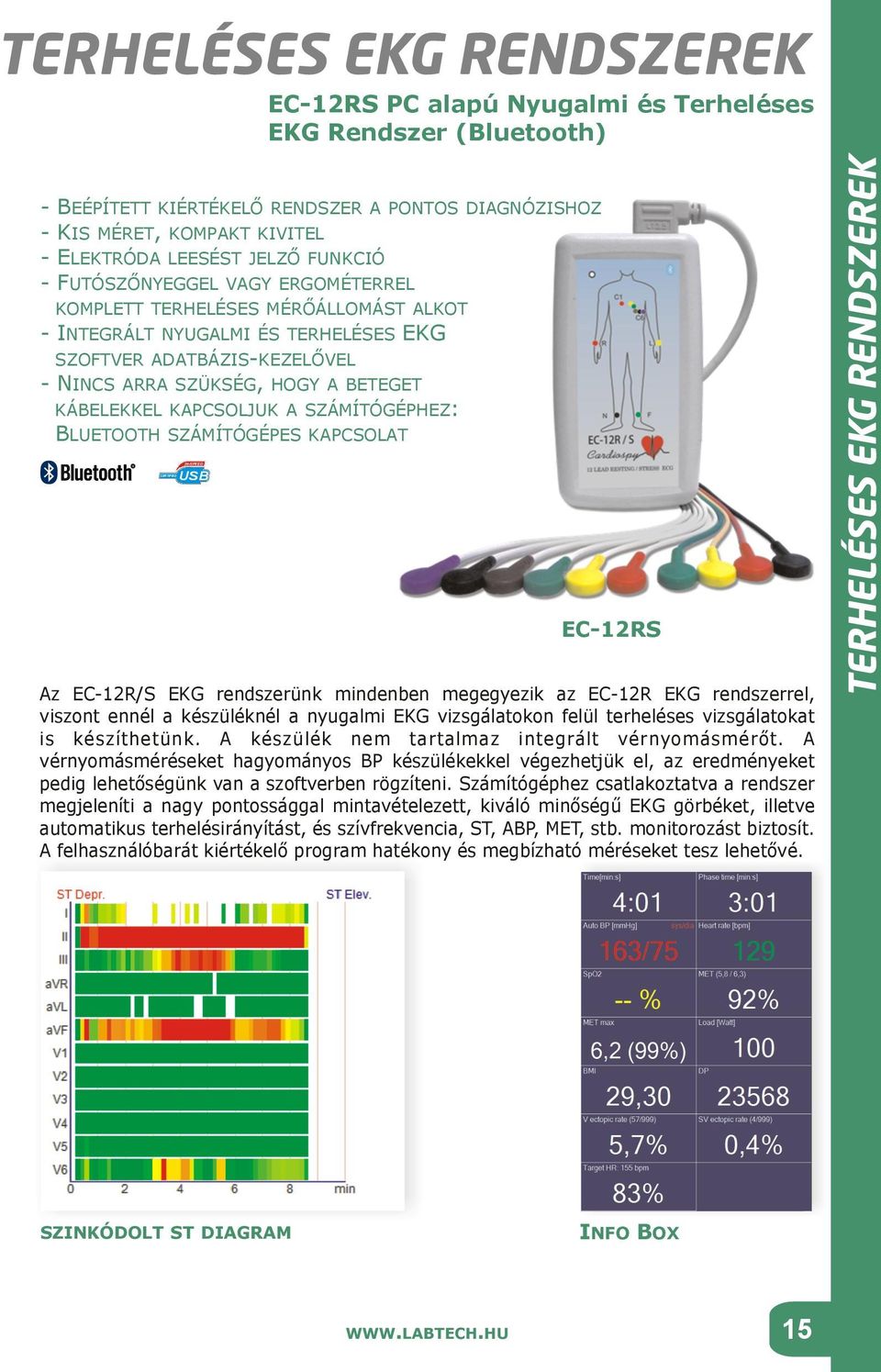

17 TERHELÉSES EKG RENDSZEREK EC-12RS PC alapú Nyugalmi és Terheléses EKG Rendszer (Bluetooth) R CERTIFIED - BEÉPÍTETT KIÉRTÉKELŐ RENDSZER A PONTOS DIAGNÓZISHOZ - KIS MÉRET, KOMPAKT KIVITEL - ELEKTRÓDA LEESÉST JELZŐ FUNKCIÓ - FUTÓSZŐNYEGGEL VAGY ERGOMÉTERREL KOMPLETT TERHELÉSES MÉRŐÁLLOMÁST ALKOT - INTEGRÁLT NYUGALMI ÉS TERHELÉSES EKG SZOFTVER ADATBÁZIS-KEZELŐVEL - NINCS ARRA SZÜKSÉG, HOGY A BETEGET KÁBELEKKEL KAPCSOLJUK A SZÁMÍTÓGÉPHEZ: BLUETOOTH SZÁMÍTÓGÉPES KAPCSOLAT HI-SPEED USB EC-12RS Az EC-12R/S EKG rendszerünk mindenben megegyezik az EC-12R EKG rendszerrel, viszont ennél a készüléknél a nyugalmi EKG vizsgálatokon felül terheléses vizsgálatokat is készíthetünk. A készülék nem tartalmaz integrált vérnyomásmérőt. A vérnyomásméréseket hagyományos BP készülékekkel végezhetjük el, az eredményeket pedig lehetőségünk van a szoftverben rögzíteni. Számítógéphez csatlakoztatva a rendszer megjeleníti a nagy pontossággal mintavételezett, kiváló minőségű EKG görbéket, illetve automatikus terhelésirányítást, és szívfrekvencia, ST, ABP, MET, stb. monitorozást biztosít. A felhasználóbarát kiértékelő program hatékony és megbízható méréseket tesz lehetővé. TERHELÉSES EKG RENDSZEREK SZINKÓDOLT ST DIAGRAM INFO BOX 15

18 TERHELÉSES EKG RENDSZEREK TERHELÉSES EKG RENDSZEREK EC-12S PC alapú nyugalmi és terheléses rendszer beépített vérnyomásmérővel (Bluetooth) - BEÉPÍTETT KIÉRTÉKELŐ RENDSZER A PONTOS DIAGNÓZISHOZ - KIS MÉRET, KOMPAKT KIVITEL - ELEKTRÓDA LEESÉST JELZŐ FUNKCIÓ - FUTÓSZŐNYEGGEL VAGY ERGOMÉTERREL KOMPLETT TERHELÉSES MÉRŐÁLLOMÁST ALKOT - INTEGRÁLT NYUGALMI ÉS TERHELÉSES EKG SZOFTVER ADATBÁZIS-KEZELŐVEL - EGYEDI MEGOLDÁS A PIACON: BEÉPÍTETT VÉRNYOMÁSMÉRŐVEL RENDELKEZŐ TERHELÉSES KÉSZÜLÉK - NINCS ARRA SZÜKSÉG, HOGY A BETEGET KÁBELEKKEL KAPCSOLJUK A SZÁMÍTÓGÉPHEZ: BLUETOOTH SZÁMÍTÓGÉPES KAPCSOLAT HI-SPEED R CERTIFIED USB EC-12S Az EC-12S Terheléses EKG Rendszer mindenben megegyezik az EC-12R és az EC-12R/S készülékekkel, ezen felül beépített auszkultációs vérnyomásmérővel is rendelkezik. Számítógéphez csatlakoztatva a rendszer megjeleníti a nagy pontossággal mintavételezett, kiváló minőségű EKG görbéket, illetve automatikus terhelésirányítást, és szívfrekvencia, ST, ABP, MET, stb. monitorozást biztosít. A felhasználóbarát kiértékelő program hatékony és megbízható méréseket tesz lehetővé, továbbá a felvételek exportálása, importálása és archiválása is lehetséges. EKTÓPIÁS ESEMÉNYEK 16 ST ÖSSZEGZÉS LELET

19 TERHELÉSES EKG RENDSZEREK EC-12LT Futószőnyeg CERTIFIED - NAGYON MEGBÍZHATÓ ÉS TARTÓS - ELHANYAGOLHATÓ KARBANTARTÁSI KÖLTSÉG - HALK MŰKÖDÉS - EGYENLETES GYORSULÁS - ALACSONY FELLÉPÉSI MAGASSÁG - OLDALSÓ KAPASZKODÓ - BIZTONSÁGI LEÁLLÍTÓ ÖV HI-SPEED USB EC-12LT Az EC-12LT futószőnyeg a tökéletes betöltő készülék a terheléses rendszerekhez, mivel ez egy megbízható és tartós műszer. Többféle PC alapú EKG-val lehet vezérelni egyszerre, ha egy PC-vel összeköttetésben van. Terheléses vizsgálatokhoz és rehabilitációs célokra is használható. Az alacsony fellépési magasság, a biztonsági leállító öv, az oldalsó kapaszkodó, a halk működés és az egyenletes gyorsulás mind hozzájárulnak a készülék magas szintű használatához. TERHELÉSES EKG RENDSZEREK TERHELÉSES ESZKÖZÖK TERHELÉSES PROTOKOLOK 17

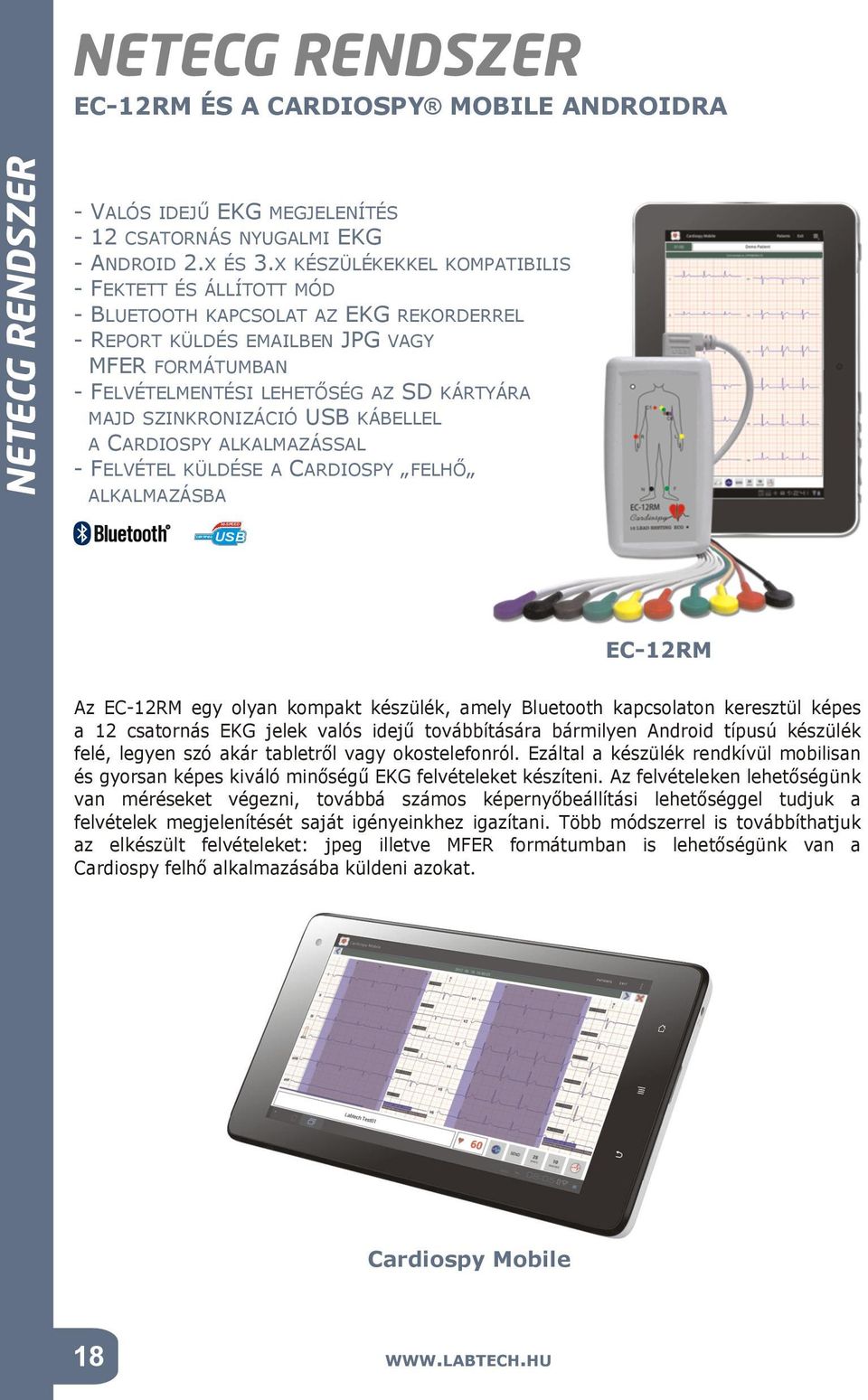

20 NETECG RENDSZER NETECG RENDSZER EC-12RM ÉS A CARDIOSPY MOBILE ANDROIDRA - VALÓS IDEJŰ EKG MEGJELENÍTÉS 12 CSATORNÁS NYUGALMI EKG ANDROID 2.X ÉS 3.X KÉSZÜLÉKEKKEL KOMPATIBILIS FEKTETT ÉS ÁLLÍTOTT MÓD BLUETOOTH KAPCSOLAT AZ EKG REKORDERREL REPORT KÜLDÉS BEN JPG VAGY MFER FORMÁTUMBAN - FELVÉTELMENTÉSI LEHETŐSÉG AZ SD KÁRTYÁRA MAJD SZINKRONIZÁCIÓ USB KÁBELLEL A CARDIOSPY ALKALMAZÁSSAL - FELVÉTEL KÜLDÉSE A CARDIOSPY FELHŐ ALKALMAZÁSBA HI-SPEED R CERTIFIED USB EC-12RM Az EC-12RM egy olyan kompakt készülék, amely Bluetooth kapcsolaton keresztül képes a 12 csatornás EKG jelek valós idejű továbbítására bármilyen Android típusú készülék felé, legyen szó akár tabletről vagy okostelefonról. Ezáltal a készülék rendkívül mobilisan és gyorsan képes kiváló minőségű EKG felvételeket készíteni. Az felvételeken lehetőségünk van méréseket végezni, továbbá számos képernyőbeállítási lehetőséggel tudjuk a felvételek megjelenítését saját igényeinkhez igazítani. Több módszerrel is továbbíthatjuk az elkészült felvételeket: jpeg illetve MFER formátumban is lehetőségünk van a Cardiospy felhő alkalmazásába küldeni azokat. Cardiospy Mobile 18

21 NETECG RENDSZER EC-12RM ÉS A CARDIOSPY MOBILE ANDROIDRA A TERMÉK IDEÁLIS MENTŐAUTÓBAN VALÓ HASZNÁLATRA, MIVEL: - A TABLET KÖNNYEN KEZELHETŐ, KIS MÉRETŰ, MOBILIS - A WIRELESS TECHNIKA MIATT NINCS SZÜKSÉG ZAVARÓ KÁBELEK HASZNÁLATÁRA - A REKORDOKAT EGYSZERŰEN ÉS GYORSAN LEHET FELKÜLDENI ÜGYELETI KÖZPONTBA, AHOL A CARDIOSPY FELHŐ ALKALMAZÁSÁNAK SEGÍTSÉGÉVEL AZONNALI KIÉRTÉKELÉS ÉS VISSZACSATOLÁS TÖRTÉNIK. - EZÁLTAL A BETEG ELSŐDLEGES ÁLLAPOTFELMÉRÉSE MÁR A MENTŐÚT ALATT MEGTÖRTÉNIK - ÍGY A BETEG RÖVIDEBB IDŐ ALATT JUT AZ ÁLLAPOTÁNAK MEGFELELŐ KEZELÉSHEZ, A KÓRHÁZI BETEGFELVÉTELI FOLYAMATOK LERÖVIDÜLNEK MENTŐAUTÓ Páciens NETECG RENDSZER 2 1 Android Tablet 3 INTERNET Diagnozis 4 KORHÁZ 19

22 ECG SZIMULÁTOR SIM-02 ECG SZIMULÁTOR ECG SZIMULÁTOR - VALÓS PÁCIENS HELYETT GENERÁL EKG JELEKET - EKG RENDSZEREK BEMUTATÁSÁNÁL, SZERVIZELÉSÉNÉL HASZNOSÍTHATÓ - NYUGALMI, TERHELÉSES ÉS HOLTER EKG FUNKCIÓ - BANÁN ÉS PATENTOS PÁCIENSKÁBELHEZ IS CSATLAKOZTATHATÓ - NORMÁL ÉS MALGIKUS EKG JELFORMÁK GENERÁLÁSA - TÖBBFÉLE SZÍVFREKVENCIA ÉS EKG HULLÁMFORMA - LCD KIJELZŐ - KÖNNYŰ KEZELHETŐSÉG - KIS MÉRET - ALACSONY ÁRAMFOGYASZTÁS - USB KAPCSOLATTAL VAGY ELEMMEL IS MŰKÖDTETHETŐ - AKÁR 80 ÓRÁS ÜZEMIDŐ SIM-02 Az EKG készülékek által mért különböző paraméterek igazolásához és a rendszeres kalibrálásához nélkülözhetetlen egy kalibrált EKG páciens szimulátor. A Labtech Kft. szimulátora egy komplett 24 órás Holter-felvételezést, vagy akár egy összetett non-invazív vérnyomásmérést is tartalmazó terheléses vizsgálatot is hűen tud szimulálni. A készülék univerzális EKG csatlakozó felülettel és egy áttekinthető, menü vezérelt LCD kijelzővel van ellátva, így a különböző szimulációs funkciók kiválasztása kényelmes, kezelése egyszerű a felhasználó számára. SIM-02 20

23 MINÕSÉG ÉS MEGBÍZHATÓSÁG 1990 ÓTA
