2 Nagyfokú biztonság és kényelem a füstgázelemzés terén A füstgázelemzõ mérõkészülékek új generációja, szabadalmaztatott mûszaki megoldásaival új korszakot nyit a tüzeléstechnikai szakemberek számára Nagyobb biztonság! Több kényelem! Egyszerû kezelés! A testo 330 új perspektívát nyit a napi munka tervezésekor. Elmúltak azok az idõk, amikor a mérõkészülék a felhasználóját meglepetésszerûen cserbenhagyta. A testo 330 önellenõrzõ funkciója egyszerûen, gombnyomásra tájékoztat a mûszerfunkciók és az elhasználódó alkatrészek állapotáról. Így, az új testo 330- nál jobban tervezhetõvé válik a mindennapi munka. A testo 330 egyik elõnye, hogy a testo akkumulátort a mûszeren kívül, valamint a mûszerben is tölteni lehet. A lítium-ion akkumulátor igen kicsi, egy töltéssel, folyamatosan mûködõ szivattyú esetén, több mint hat órás mûködést biztosít. A memória-effektus és teljes lemerülésmentes akkumulátorok tartósságuk tekintetében jelenleg felülmúlhatatlanok. Az akkumulátor cseréje gyorsan elvégezhetõ. Az új, igen robusztus füstgázszonda gyorscsatlakozó biztosítja a tömlõk mindenkori helyes csatlakoztatását. Az egytömlõs vezeték hajlékony, elnyûhetetlen és helytakarékos. A - szabvány szerinti - menüvezérelt, hibamentes mûszerkezeléssel idõt takarít meg. A nagyfelületû kijelzõ további könnyebbséget jelent a munka során. hpa

3 Mérõmûszer megfelel a füstgázelemzõkre vonatkozó Európa Szabványnak (EN 50379/2004) NO P Hosszabb élettartam! Gyors és hatékony! Robusztus kialakítás! O 2 C CO A Testo mérõcellák jellemzõ élettartama már meghaladja a három évet. Az intelligens mûszer a szükséges cellacserék elõtt, idõben többször is figyelmezteti a felhasználót. (pl. gondoskodjon új celláról ) A szabadalmaztatott Testo technológia révén akár ppm-ig is megbízható a CO-mérés. A testo 330 kalibrálási fázisa már csak 30 másodpercig tart. Ezalatt pl. már kiválaszthatja a tüzelõanyagot és a mûszerrel már mérhet is. A nyomáskülönbség, hõmérséklet-különbség vagy gázátáramlás mérésekor a szonda egyszerû és gyors felhelyezésével a mûszer automatikusan felismeri a követelményeket, és a megfelelõ menü azonnal megjelenik. Az új testo 330 nemcsak ergonómikus kialakításával, hanem egyedülállóan robusztus mûszerház-konstrukciójával is kivívja a figyelmet. Az integrált mágneses rögzítésû, ütésbiztos mûszer kezelõszervei funkcionális elhelyezésükkel kényelmes felhasználást biztosítanak mind a jobb, mind a balkezesek számára. A megvilágított, nagy felületû kijelzõ süllyesztett kivitelû, ezáltal is biztosítja az általános védettséget.

4 Minden célra a megfelelõ érzékelõt! A szondák A füstgáz mintavevõ szonda robusztus és jól kézreálló fogantyúja megkönnyíti a pozicionálást. A szonda gyorscsatlakozóval van ellátva, amely biztosítja valamennyi gázút és elektromos érintkezõ, a felcserélés teljes kizárásával történõ csatlakozását. A fogantyúban elhelyezett füstgázszûrõbetét megbízhatóan választja le a szennyezõdéseket. Ezen túlmenõen a szonda könnyen tisztítható. A különbözõ hosszúságú és átmérõjû szondacsövek elegendõ flexibilitást biztosítanak minden alkalmazás számára. Cserénél a szondacsövet egyszerûen a fogantyúra csatlakoztatjuk, melyet a retesz rögzít. A többlyukú és a gyûrûs hézagszonda teszi teljessé a választékot. A mûszer automatikusan felismeri a csatlakoztatott környezeti CO és CO 2 szondát, a mérési eredmények azonnal megjelennek egy saját, grafikusan támogatott menüben. A beállítható riasztási határértékekhez hangjelzés is kapcsolódik. A mérések teljességgel párhuzamosan végezhetõk a füstgázméréssel. A mûszerhez csatlakoztatható gázszivárgás-keresõnél is beállítható a riasztási határérték, melynek túllépése esetén figyelmeztetõ hangjelzés hallható. A mûszer ezt a szondát is automatikusan felismeri, az eredmény grafikusan, egy saját menüben kerül megjelenítésre. 2

5 Adatkiolvasás felsõfokon! Új vezeték nélküli nyomtató Új adatkezelõ szoftver Az új testo nyomtató - vezeték nélküli, infravörös interfésszel - memóriájában tárolja a nyomtatandó adatokat. Ezzel idõt takarít meg, mert a mûszer az adatátvitelt követõen azonnal, újra mérésre használható. A nyomtató bárhol használható. A szoftver fejlesztésénél az egyszerû kezelésre és használatra fektették a hangsúlyt. Ezáltal nem csak adatokat lehet kiolvasni, hanem azokat kényelmesen kezelni és rögzíteni is. On-line mérés esetén a mûszert a szoftverrel is vezérelhetjük. 3

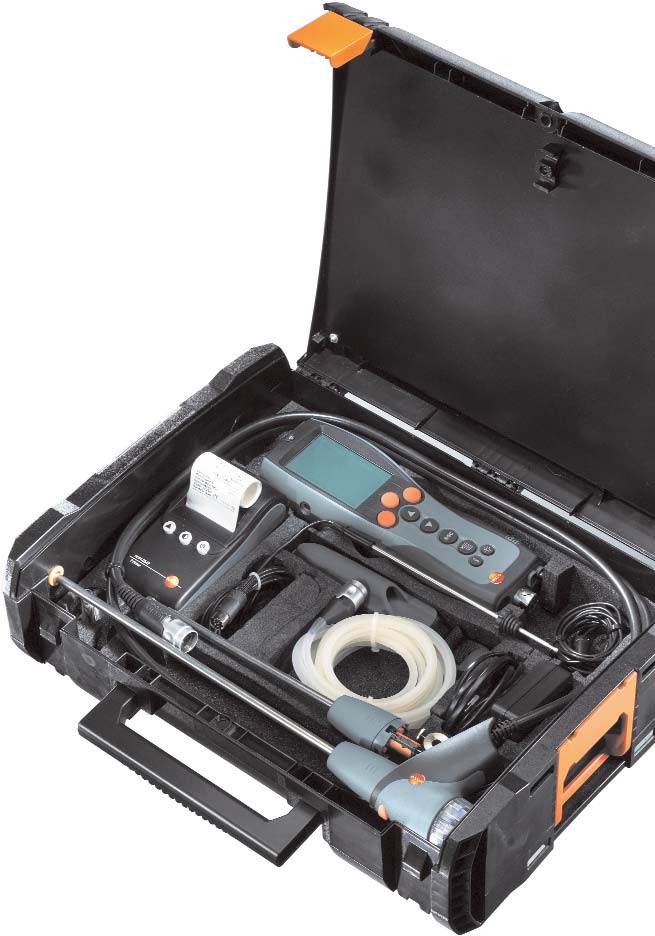

6 Rövid áttekintés Füstgázelemzõ készletek A választás megkönnyítésére a Testo több speciális készletet állított össze a fûtésszerelõk (330-1), vevõszolgálati és szervizszakemberek (330-2), valamint az ellenõrzõ szervek (330-3) részére, melyek természetesen a tartozékok bõséges választékából tetszés szerint bármikor bõvíthetõk. A testo bõvített változata a testo 330-2, melynek kiterjesztett változata a testo Egy lépéssel mindig elõrébb testo fûtésszerelõk részére Mûszer önellenõrzés akkumulátor állapotkijelzõ mérõcellák állapotkijelzés kondenzedény telítettség-ellenõrzés "tele" jelzés hibakijelzés, annak leírásával és diagnózisával együtt utolsó karbantartás kijelzése készülék hõmérsékletének kijelzése üzemóra számláló További mérési lehetõségek T-mérés, elõremenõ és visszatérõ környezeti CO környezeti CO 2 gázszivárgás észlelése gázszivárgás keresõ szondával gáznyomás, P-mérés gáz-, olajátfolyásmérõ Automatikus menüválasztás szonda felismerése Adatbázis kezelés 200 adatsor, beleértve a berendezés azonosítót is berendezés azonosítóként több mérési adatsor tárolása lehetséges vonalkód leolvasás, vonalkód ceruzával infra adatátvitel nyomtatóhoz, Notebook/Palmtop-hoz adatátvitel PC-re, USB csatlakozó ZIV meghajtó, az általánosan használatos szakmai szoftverekhez További elõnyök csatlakozó a testo szoftverhez, kiértékelési és grafikai funkciók, online mérés füstgáz harmatpont számítás besüllyesztett grafikus kijelzõ integrált mágneses rögzítés ütésbiztos mûszerház IP40 védelem akkuhasználati idõ folyamatos szivattyú mûködés esetén több mint 6 óra akku mûszerben és mûszeren kívül is tölthetõ beállítható környezeti CO/CO 2 riasztási küszöbérték testo vevõszolgálati szervizszakemberek részére tömítettség ellenõrzés, szivattyúteljesítmény kijelzés (l/min.) CO-mérés H 2 kompenzációval 200 adatsor, beleértve a mérési hely címe, berendezés azonosító gáznullázás, opció huzatnullázás (szonda a kéményben) tüzeléstechnikai automatikához való csatlakozás (csak testo 330-2) CO-mérõcella csere vizsgálógáz nélkül, TÜV által engedélyezve TÜV bevizsgált O 2, CO, CO 2, NO, alacsony NO, C, hpa mérés testo ellenõrzõszervek részére 400 adatsor, beleértve a mérési hely címe, berendezés azonosító huzatnullázás, opció gáznullázás (szonda a kéményben) BlmSchV (Szövetségi Emisszióvédelmi Rendelet) szerinti menü vezetés, kézi CO lekapcsolás, qa (füstgázveszteség) átlagérték

7 Mûszaki adatok Hõmérséklet Huzatmérés Nyomásmérés O 2 -mérés CO-mérés (H 2 -kompenzáció nélkül) testo CO-mérés (H 2 -kompenzációval) testo testo ppm-tõl Tartomány Hatásfok (Eta) Füstgázveszteség CO 2 (Számolt) Opció: alacsony NO-mérés Opció: NO-mérés Környezeti CO-mérés Gázszivárgás keresés Környezeti CO 2 -mérés (CO 2 -szondával) Általános mûszaki adatok Infra mûszernyomtató C 0.1 C ( ,9 C) 1 C (maradék méréstartomány) ±0,5 C ( C) ±0,5 % a m.é. (maradék méréstartomány) hpa 0.01 hpa ±0.02 hpa vagy ±0.5 % a m.é. ( ,60 hpa) ±0.03 hpa vagy ±0.5 % a m.é. ( hpa) ±1.5 % a m.é. ( hpa) hpa 0.1 hpa ±0.5 hpa ( hpa) ±1 % a m.é. ( hpa) ±1.5 % a m.é. (maradék méréstartomány) Vol. % 0.1 Vol. % ±0.2 Vol. % < 20 sec % 0.1 % % 0.1 % Tartomány Mérés ppm 1 ppm ±20 ppm ( ppm) ±5% a m.é. ( ppm) ±10% a m.é. ( ppm) < 60 sec ppm 1 ppm ±10 ppm vagy ±10% a m.é. ( ppm) ±20 ppm vagy ±5% a m.é. ( ppm) ±10% a m.é. ( ppm) < 40 sec ppm (automatikus higítás) 500 ppm 0... CO 2 max 0.1 Vol. % ±0.2 Vol. % digitális számítás az O 2 -bõl < 40 sec ppm 0.1 ppm ±2 ppm ( ppm) ±5% a m.é. (maradék méréstartomány) < 30 sec ppm 1 ppm ±5 ppm ( ppm) ±5% a m.é. ( ppm) ±10% a m.é. ( ppm) < 30 sec ppm 1 ppm ±5 ppm ( ppm) ±5% a m.é. (>100 ppm) kb. 35 sec Tartomány ppm CH 4 / C 3 H 8 Riasztás optikai kijelzés (LED), akusztikus hangjelzés Beállási idõ t90 < 2 sec Vol. % ppm ±(50 ppm ±2 % a m.é.) ( ppm) kb. 35 sec Adattároló 200 mérés (testo 330-1, testo 330-2) 400 mérés (testo 330-3) Tömeg 600 g (tölthetõ akku nélkül) Méretek 270 x 90 x 65 mm Tárolási hõm C Mûködési hõm C Kijelzõ grafikus kijelzõ 160 x 240 pixel Tápellátás akkucsomag 3.7 V / 2.2 Ah, hálozati adapter 6 V / 1.2 A Garancia mûszer/cellák/szondák 24 hónap, akku 12 hónap Nyomtató típus infravezérelt hõnyomtató, állítható kontraszt, grafikon nyomtatható Hatósugár max. 2 m Méretek 186 x 91 x 61 mm Tömeg 430 g elemmel Mûködési hõm C Tárolási hõm C Tápellátás 4 db ceruzaelem (1,5 V) vagy NiCa akku * * * * *a nagyobb érték érvényes

8 Edited by Foxit PDF Editor Copyright (c) by Foxit Software Company, 2004 For Evaluation Only. Rendelési adatok testo szett: fûtésszerelõk részére Mûszerbõrönd testo füstgázelemzõ (akkuval és mûbizonylattal) V hálózati adapter modul rendszerû füstgázszonda, L=300 mm, ø 8 mm égéslevegõ- hõmérséklet érzékelõ, L=190 mm tömlõkészlet gáznyomás mérésére infra mûszernyomtató mûszerbõrönd (mûszer, szondák, tartozékok részére) Mûszerbõrönd (mûszer, szondák, tartozékok részére) Duplarekeszes mûszerbõrönd (mûszer, szondák, tartozékok r.) Mûanyag rekeszes táska mûszerbõröndhöz Szerszámtároló rekesz mûszerbõröndhöz Univerzális rendszertáska mûszerbõröndhöz Mûszerbõrönd (bõr) EUR testo szett: vevõszolgálati szervizszakemberek részére Mérõcella testo füstgázelemzõ (akkuval és mûbizonylattal) V hálózati adapter modul rendszerû füstgázszonda, L=300 mm, ø 8 mm égéslevegõ- hõmérséklet érzékelõ, L=190 mm tömlõkészlet gáznyomás mérésére infra mûszernyomtató mûszerbõrönd (mûszer, szondák, tartozékok részére) koromszámmérõ pumpa O 2 -mérõcella CO-mérõcella (H 2 -kompenzáció nélküli) CO-mérõcella (H 2 -kompenzációval) Alacsony NO-mérõcella (0-300 ppm) NO-mérõcella ( ppm) testo szett: ellenõrzõszervek részére Szondák testo füstgázelemzõ (akkuval és mûbizonylattal) V hálózati adapter modul rendszerû füstgázszonda, L=300 mm, ø 8 mm égéslevegõ- hõmérséklet érzékelõ, L=190 mm tömlõkészlet gáznyomás mérésére infra mûszernyomtató duplarekeszes mûszerbõrönd (mûszer, szondák, tartozékok részére) koromszámmérõ pumpa többlyukú szonda CO átlagképzésre Mûszer / Opció / Utólagos beépítés testo füstgázelemzõ mûszer (akkuval és mûbizonylattal) testo füstgázelemzõ mûszer (akkuval és mûbizonylattal) testo füstgázelemzõ mûszer (akkuval és mûbizonylattal) Finomhuzatmérés modul, felbontás 0,1 Pa, méréstartomány 100 Pa-ig (normál huzatmérés helyett) Opció, huzatnullázás (szonda a kéményben) Opció, gáznullázás (szonda a kéményben) NO-mérõcella, ppm, 1 ppm (beépítve) NO-mérõcella, ppm, 1 ppm (utólagosan beépítve) Alacsony NO-mérõcella, ppm, 0,1 ppm (beépítve) Alacsony Tartozékok NO-mérõcella ppm, 0,1 ppm (utólagosan beépítve) Hálózati adapter Tartalékakku, akkudokkolóval Infra mûszernyomtató Minõségi hõpapír (6 tekercs) Vonalkód leolvasó ceruza Etikett, vonalkód nyomtatáshoz (1200 db) Jegyzõkönyv tároló tasak (50 db) Koromszámmérõ pumpa Tömlõ gáznyomás mérésére Fûtéscsõ hõmérsékletérzékelõ szett Tartalék füstgázszonda szûrõbetét (10 db) Szoftver testo-330-hoz Mûszer-PC (USB) kábel ISO-kalibrációs bizonylat (O 2, CO, NO, NO 2, SO 2 ) Moduláris füstgázszonda, 2 hosszúságban, kónuszrögzítéshez, NiCr-Ni hõelem, 2,2 m tömlõ és füstgázszûrõ Füstgázszonda L=180 mm, Ø 8 mm, Tmax 500 C Füstgázszonda L=300 mm, Ø 8 mm, Tmax 500 C Füstgázszonda L=180 mm, Ø 6 mm, Tmax 500 C Füstgázszonda L=300 mm, Ø 6 mm, Tmax 500 C Füstgázszonda tartozékok Füstgázszondacsõ L=180 mm, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L=180 mm, Ø 6 mm, Tmax 500 C Füstgázszondacsõ L=300 mm, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L=300 mm, Ø 6 mm, Tmax 500 C Füstgázszondacsõ L=300 mm, Ø 8 mm, Tmax 1000 C Füstgázszondacsõ L=700 mm, Ø 8 mm, Tmax 1000 C Flexibilis füstgázszondacsõ L=330 mm, Ø 10 mm, Tmax 500 C Többlyukú szonda L=300 mm, Ø 8 mm, CO-átlagképzés Tömlõhosszabbító 2,8 m Rögzitõ kónusz Ø 8 mm Tmax 500 C Rögzitõ kónusz Ø 6 mm Tmax 500 C További szondák Gyûrûs hézagszonda O 2 mérésre Gázszivárgás keresõ szonda Környezeti CO érzékelõ Környezeti CO 2 érzékelõ Érzékelõ csatlakozó kábel L=1,5 m Égéslevegõ-hõmérséklet érzékelõ Égéslevegõ-hõmérséklet érzékelõ L=300 mm Égéslevegõ-hõmérséklet érzékelõ L=190 mm Égéslevegõ-hõmérséklet érzékelõ L=60 mm További hõmérséklet érzékelõk Hõmérséklet érzékelõ dugó Fûtéscsõ hõmérséklet érzékelõ MIKRON-METRIK Bt Szigethalom Móra Ferenc u. 45/b. Tel.: (+36) Fax: (+36) info@muszerportal.hu Internet: Tapintó hõmérséklet érzékelõ Érzékelõ csatlakozó kábel L=1,5 m
