Csúcs az életkorban => csúcs a beruházásoknál

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Csúcs az életkorban => csúcs a beruházásoknál"

Diána Deákné
8 évvel ezelőtt
Látták:

1 Nagyfeszültségű transzformátorok helyszíni felújítása Csernoch Viktor ABB MEE Vándorgyűlés Budapest, ABB BU Transformers

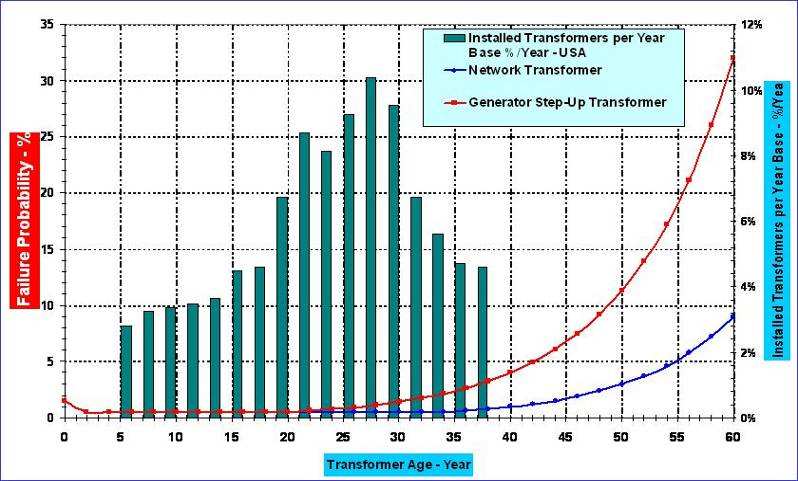

2 Overview Szolgáltatói & Ipar szektor változása Transzformátor flotta öregedés ABB Transformer Service 2007 Page ben Kieséssek valószínüsége megnövekedett (5 szörös lesz 15 éven belül: HSB biztosító)

3 Overview Szolgáltatói & Ipari szektor változása Beruházások kellenek Az igény tükröződik az életkor eloszlásával Csúcs az életkorban => csúcs a beruházásoknál Az igények kielégítése lehetséges de gazdaságilag nem életképes => jobban el kell osztani az időben a készülékek vizsgálatával! 250 ABB Transformer Service 2007 Page 3 Number Gyártási év Investment Lecserélés eloszlása

4 Overview Az ABB TRES koncepciója a szervízre Engineering Solutions Helyszíni munkák Tartalék alkatrészek ABB Transformer Service 2007 Page 4 Gyártóműi felújítás Helyszíni felújítás Trafo Site Repair TM

Overview A tények A legnagyobb szereplő a transzformátor piacon Több mint 25 szerviz központ a világon Több mint 800 szerviz szakember Több mint 100 év transzformátor know-how Világszerte lévő 58

5 Overview A tények A legnagyobb szereplő a transzformátor piacon Több mint 25 szerviz központ a világon Több mint 800 szerviz szakember Több mint 100 év transzformátor know-how Világszerte lévő 58 gyár fejlesztéseihez korlátlan hozzáférés ABB Központi fejlesztő központ eredményeihez és forrásaihoz teljes körű hozzáférés ABB Transformer Service 2007 Page 5 Több mint 30 gyártó gyártási dokumentációjához teljes hozzáférés: ABB, ASEA, Ansaldo, Breda, BBC, CGE, Elektrisk Bureau, Elta, IEL, ITE Indelve, Italtrafo, Lepper, MFO, GE (> 40 MVA), Gould, Marelli, Moloney, National Industri, Ocren, OEL, OTE, Richard Pfeiffer, Sécheron, Strömberg, TIBB, Thrige, Tyree Westinghouse.

Overview A szerviz hálózat Világszerte: World-wide: More Több mint than 25 25 szerviz Service központ... Centers... More Több mint than 800600 szerviz Service szakember... Experts.

6 Overview A szerviz hálózat Világszerte: World-wide: More Több mint than szerviz Service központ... Centers... More Több mint than szerviz Service szakember... Experts... Canada, Edmonton Canada, Varennes Canada, Brampton USA, St. Louis USA, South Boston Mexico, Mexico City Norway, Drammen Sweden, Ludvika United Kingdom, Stone Germany, Halle Switzerland, Geneva Turkey, Istanbul Spain, Bilbao Italy, Milan Spain, Cordoba Italy, Monselice Saudi Arabia, Riyadh India, Vadodara China, Zhongshan ABB Transformer Service 2007 Page 6 Thailand, Bangkok Peru, Lima Brazil, Guarulhos Australia, Moorebank A szervízhálózathoz kiegészítésül, minden esetben egyedileg tudja megvizsgálni a helyszíni felújítás lehetőségét

7 Background Mit is jelent a helyszíni felújítás? ABB Transformer Service 2007 Page 7 Szárítás Aktív rész kiemelés Aktív rész megbontása Vasmag kilemezelés Tekercs(ek) cseréje Hűtéskorszerűsítés Teljesítmény növelés

8 Background Mit is jelent a helyszíni felújítás? ABB Transformer Service 2007 Page 8

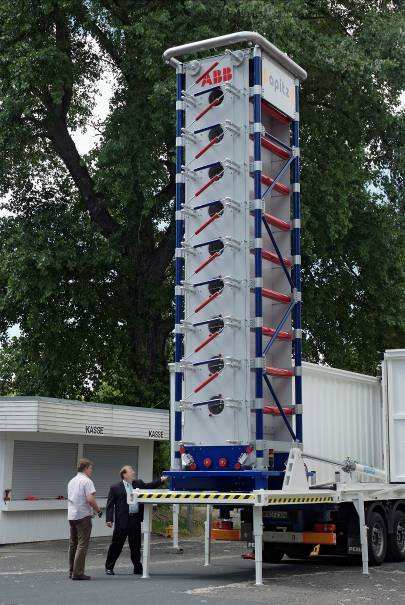

9 Background Helyszíni Mérések Mobil lökő generátor (SI és LI tesztekre) LI 1,8 MV és SI 1,3 MV 500 kv-os transzformátor tesztelhető helyszínen Hibahely meghatározás mérések közben ABB Transformer Service 2007 Page 9

10 Background Helyszíni Mérések ABB Transformer Service 2007 Page 10

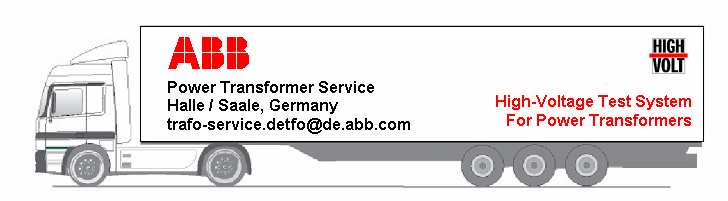

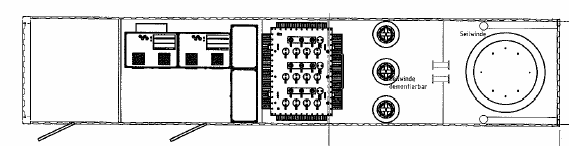

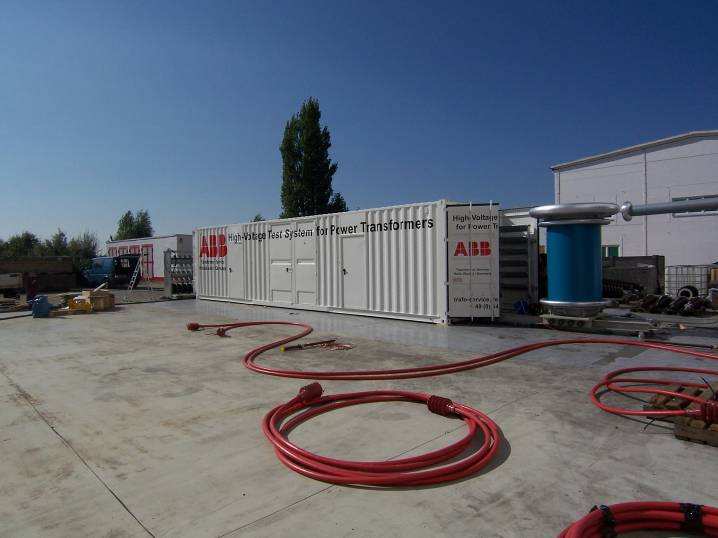

11 Background Helyszíni Mérések HV-test Labor egy 40 lábas konténerben ABB Transformer Service 2007 Page 11

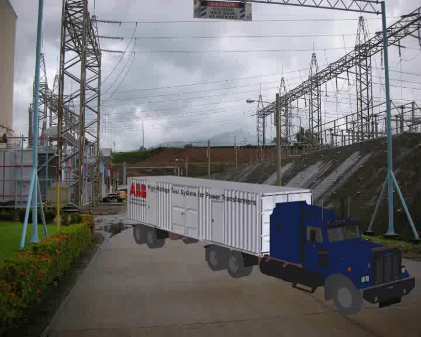

12 Background Mobil NAF Labor az életben ABB Transformer Service 2007 Page 12

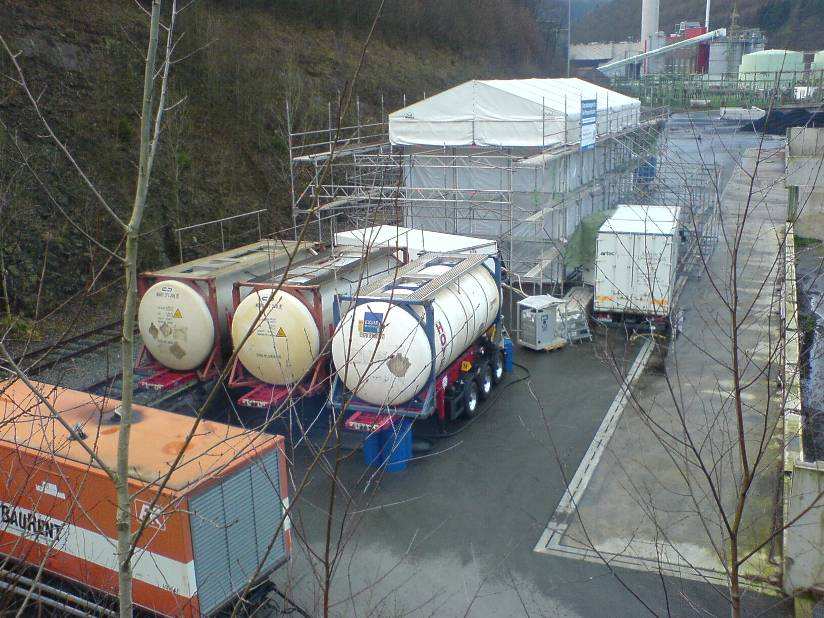

Success Stories Szolgáltató, Kanada LFH szárítás Igény Egy vizese 750 MVA / 500 kv transzfomrátor szárítása Lehető legrövidebb lekapcsolási idő ABB megoldása Low Frequency Heating (LFH) azaz Alacsony

13 Success Stories Szolgáltató, Kanada LFH szárítás Igény Egy vizese 750 MVA / 500 kv transzfomrátor szárítása Lehető legrövidebb lekapcsolási idő ABB megoldása Low Frequency Heating (LFH) azaz Alacsony ferkvenciás szárítás a helyszínen ABB Transformer Service 2007 Page 13 Szolgáltató Kivitelezés éve: 2007 Előnyök A hagyományos szírításhoz képest 33% os élettartam meghosszabítás Rekord idő a szárításra 10 nap a 40 napos forró olajbefecskendezési eljárás helyett Kiváló minősígű szárítás Mint az új maradék víztartalom kb 0.5 %

ABB Transformer Service 2007 Page 14 Szolgáltató Kivitelezés éve: 2006 ABB megoldása TrafoSiteRepair TM Helyszínen

14 Success Stories Erőmű, Spanyolország TrafoSiteRepair TM Igény Blokktranszformátor javítása (470 MVA / 400 kv) Lehető legrövidebb időn belül a téli terhelési csúcs miatt! ABB Transformer Service 2007 Page 14 Szolgáltató Kivitelezés éve: 2006 ABB megoldása TrafoSiteRepair TM Helyszínen kiemelés és szétszerelés Tekercsek cseréje Összeszerelés Szárítás Tesztelés Üzembe helyezés Előnyök Total repair time: 3 months Saving of 1 month compared to repair in factory.

Success Stories Szolgáltató, Brazilia Teljesítmény növelés Igény Teljesítmény növelés és túlterhelhetőség a 26 éves 15 MVA ONAF / 145 kv transzformátoron Helyszínen minimális változtatás a költséges

15 Success Stories Szolgáltató, Brazilia Teljesítmény növelés Igény Teljesítmény növelés és túlterhelhetőség a 26 éves 15 MVA ONAF / 145 kv transzformátoron Helyszínen minimális változtatás a költséges és az idő problémák miatt Tűz környezetvédelmi veszély csökkentése ABB megoldása Nomex szigetelés alkalmazása BioTemp hűtőközeg alakalmazása az olaj helyett ABB Transformer Service 2007 Page 15 Szolgáltató Kivitelezés éve: 2006 Előnyök Teljesítmény növelés 15 / 20 / 25MVA (+66%) Túlterhelhetőség 6 órán keresztül 43 MVA (+70%) BioTemp előnyei: Minimális szennyeződés szívárgás esetén Csökken a tűz és a mérgezés veszélye

Success Stories Szolgáltató, Belgium Active Noise Control Igény Egy 12 MVA teljesítményű transzformátor zajcsökkentése A 200 Hz-es zaj jelentős csökkentése ABB megoldása Active Noise Control (ANC)

16 Success Stories Szolgáltató, Belgium Active Noise Control Igény Egy 12 MVA teljesítményű transzformátor zajcsökkentése A 200 Hz-es zaj jelentős csökkentése ABB megoldása Active Noise Control (ANC) azaz aktív zaj szűrő telepítése ABB Transformer Service 2007 Page 16 Szolgáltató Kivitelezés éve: 1999 Előnyök Szomszédokkal megoldódott a vita 10 db vel csökkent a 200 Hz hang Nem kellett új halk transzformátort vásárolni Megmaradt a szabad hozzáférés a transzformátorhoz Nem kellett a hűtésen változtatni

17 Success Stories SIU, Ukrajna 750 kv, 110 MVA Sönt fojtó ABB Transformer Service 2007 Page 17

18 Success Stories Referenciák Referencia lista TrafoSiteRepair TM ABB Transformer Service 2007 Page 18

19 ABB Transformer Service 2007 Page 19
