2 Katalógus Kiadás MÁRKA és SZOLGÁLTATÁSOK Katalógus 1

3 2 Katalógus

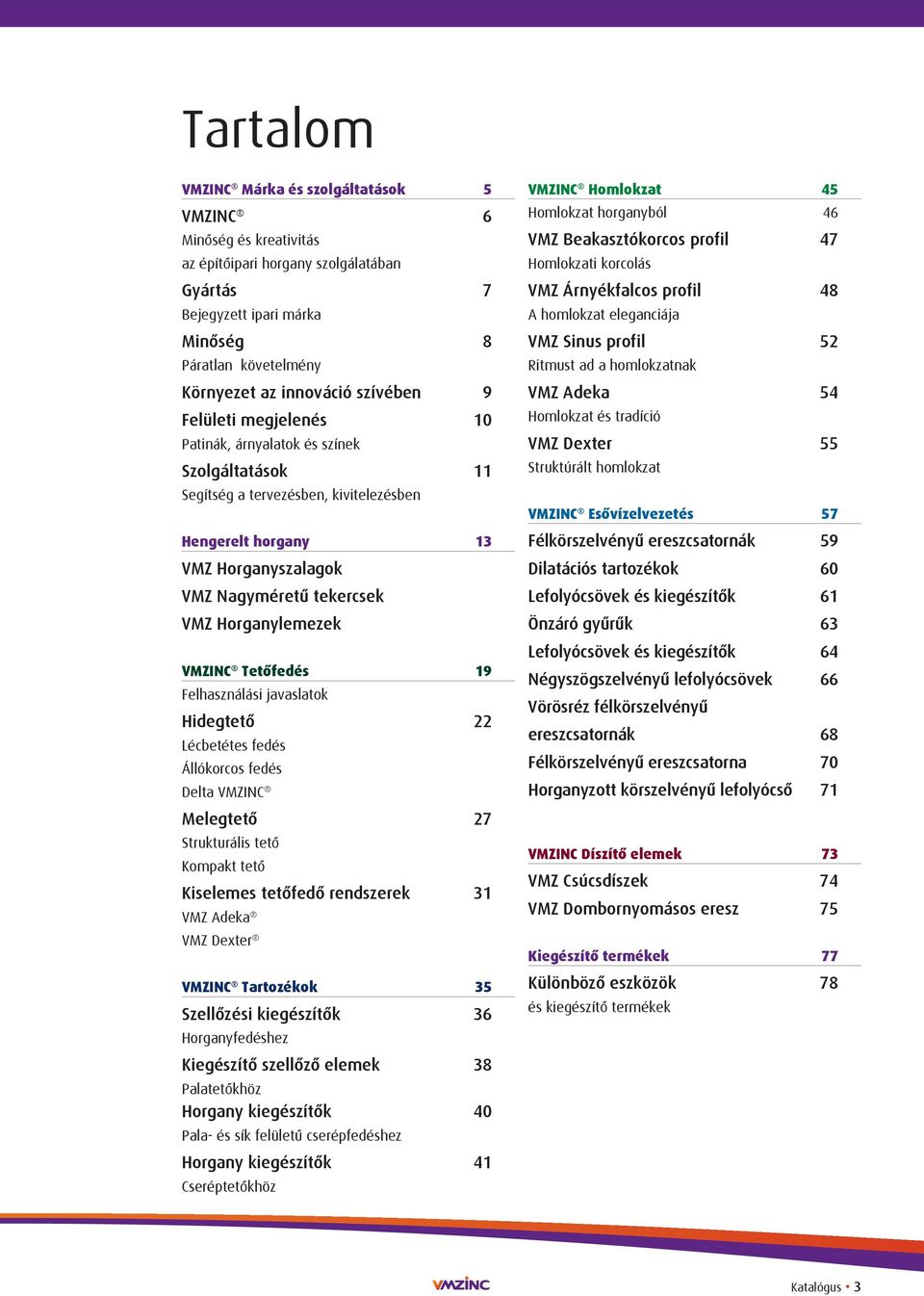

4 Tartalom MÁRKA és SZOLGÁLTATÁSOK VMZINC Márka és szolgáltatások 5 VMZINC 6 Minôség és kreativitás az építôipari horgany szolgálatában Gyártás 7 Bejegyzett ipari márka Minôség 8 Páratlan követelmény Környezet az innováció szívében 9 i megjelenés 10 Patinák, árnyalatok és színek Szolgáltatások 11 Segítség a tervezésben, kivitelezésben Hengerelt horgany 13 VMZ Horganyszalagok VMZ Nagyméretû tekercsek VMZ Horganylemezek VMZINC Tetôfedés 19 Felhasználási javaslatok Hidegtetô 22 Lécbetétes fedés Állókorcos fedés Delta VMZINC Melegtetô 27 Strukturális tetô Kompakt tetô Kiselemes tetôfedô rendszerek 31 VMZ Adeka VMZ Dexter VMZINC Tartozékok 35 Szellôzési kiegészítôk 36 Horganyfedéshez Kiegészítô szellôzô elemek 38 Palatetôkhöz Horgany kiegészítôk 40 Pala- és sík felületû cserépfedéshez Horgany kiegészítôk 41 Cseréptetôkhöz VMZINC Homlokzat 45 Homlokzat horganyból 46 VMZ Beakasztókorcos profil 47 Homlokzati korcolás VMZ Árnyékfalcos profil 48 A homlokzat eleganciája VMZ Sinus profil 52 Ritmust ad a homlokzatnak VMZ Adeka 54 Homlokzat és tradíció VMZ Dexter 55 Struktúrált homlokzat VMZINC Esôvízelvezetés 57 Félkörszelvényû ereszcsatornák 59 Dilatációs tartozékok 60 Lefolyócsövek és kiegészítôk 61 Önzáró gyûrûk 63 Lefolyócsövek és kiegészítôk 64 Négyszögszelvényû lefolyócsövek 66 Vörösréz félkörszelvényû ereszcsatornák 68 Félkörszelvényû ereszcsatorna 70 Horganyzott körszelvényû lefolyócsô 71 VMZINC Díszítô elemek 73 VMZ Csúcsdíszek 74 VMZ Dombornyomásos eresz 75 Kiegészítô termékek 77 Különbözô eszközök 78 és kiegészítô termékek Katalógus 3

5 4 Katalógus

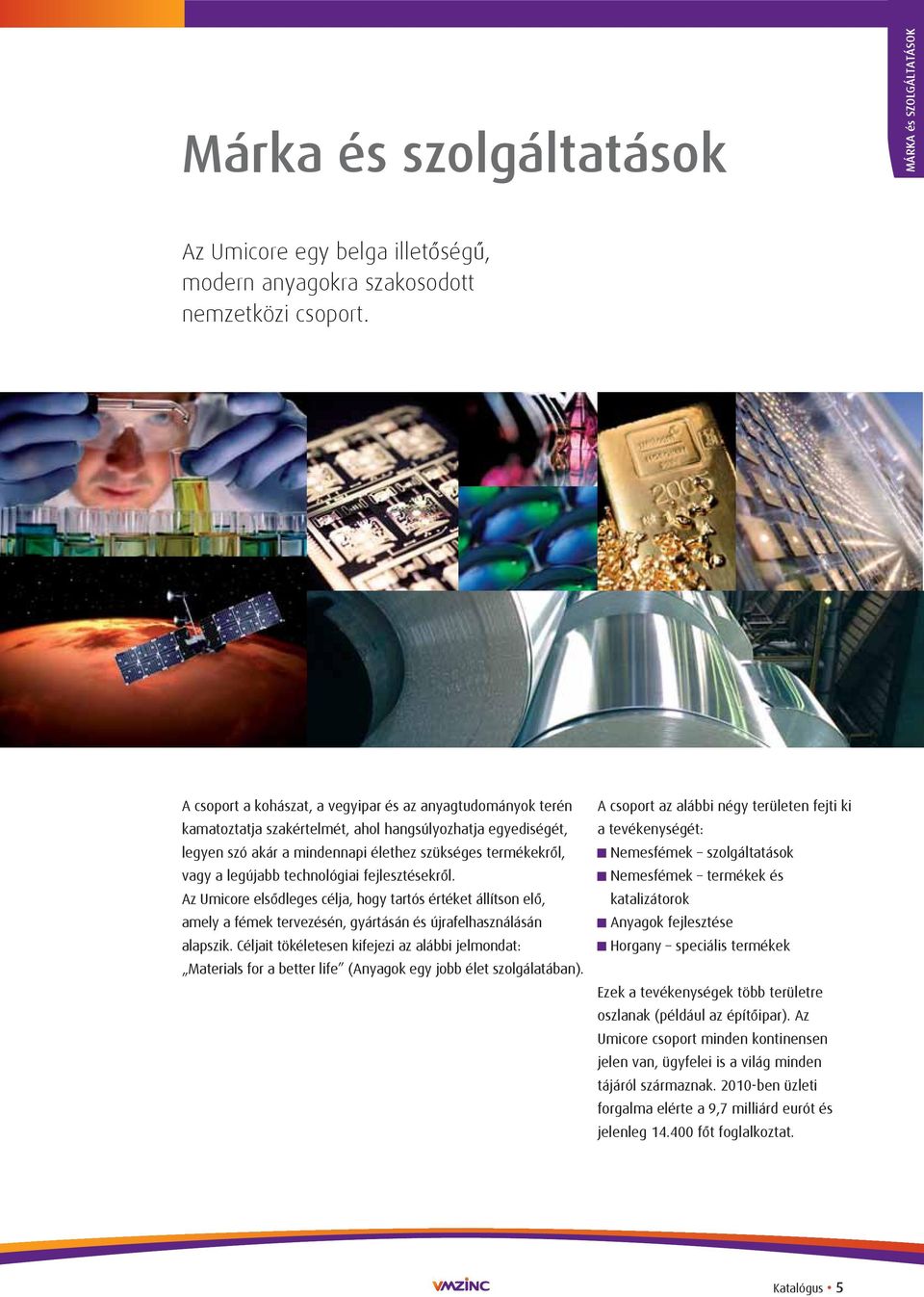

6 Márka és szolgáltatások MÁRKA és SZOLGÁLTATÁSOK Az Umicore egy belga illetôségû, modern anyagokra szakosodott nemzetközi csoport. A csoport a kohászat, a vegyipar és az anyagtudományok terén kamatoztatja szakértelmét, ahol hangsúlyozhatja egyediségét, legyen szó akár a mindennapi élethez szükséges termékekrôl, vagy a legújabb technológiai fejlesztésekrôl. Az Umicore elsôdleges célja, hogy tartós értéket állítson elô, amely a fémek tervezésén, gyártásán és újrafelhasználásán alapszik. Céljait tökéletesen kifejezi az alábbi jelmondat: Materials for a better life (Anyagok egy jobb élet szolgálatában). A csoport az alábbi négy területen fejti ki a tevékenységét: Nemesfémek szolgáltatások Nemesfémek termékek és katalizátorok Anyagok fejlesztése Horgany speciális termékek Ezek a tevékenységek több területre oszlanak (például az építôipar). Az Umicore csoport minden kontinensen jelen van, ügyfelei is a világ minden tájáról származnak ben üzleti forgalma elérte a 9,7 milliárd eurót és jelenleg fôt foglalkoztat. Katalógus 5

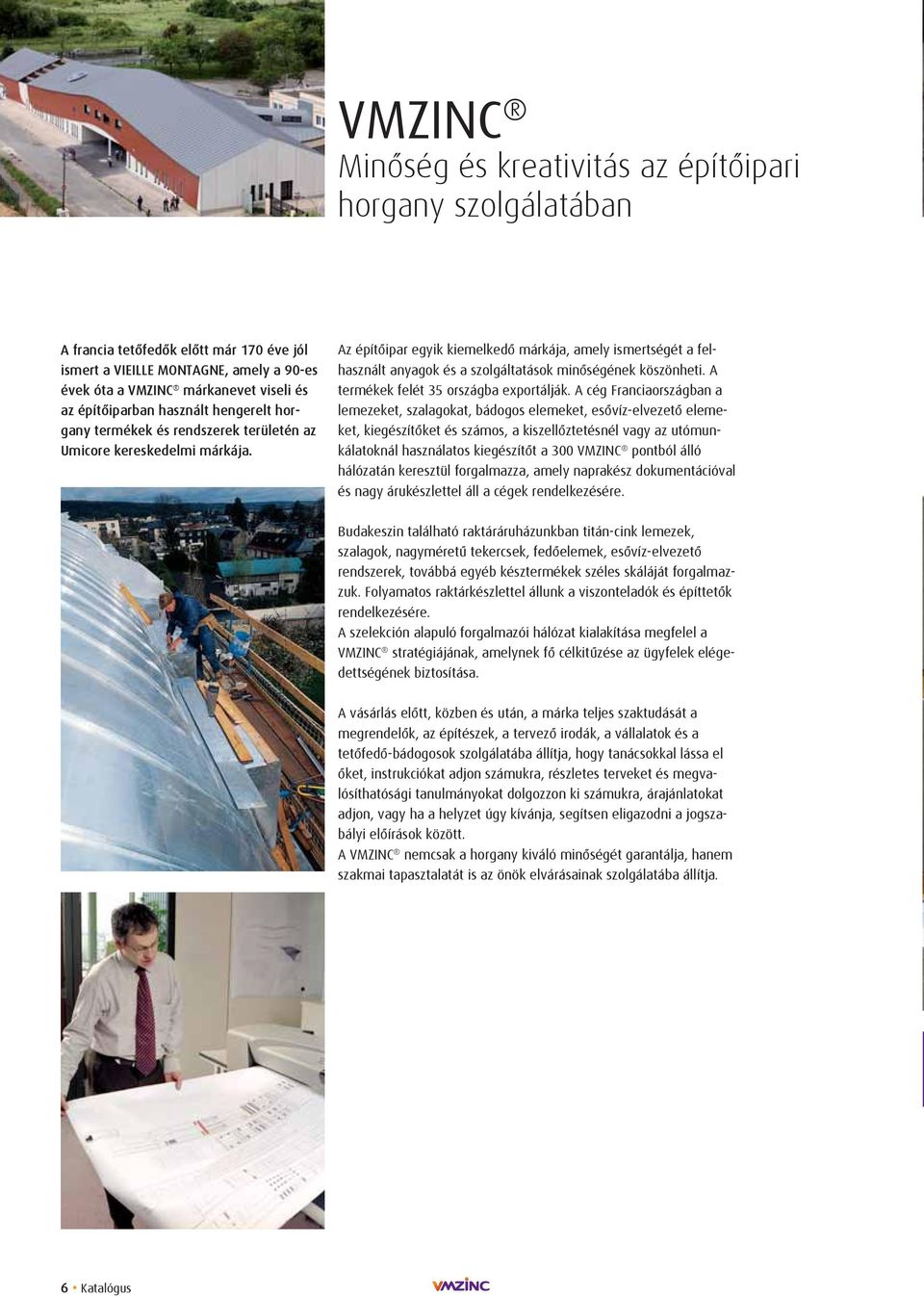

7 VMZINC Minôség és kreativitás az építôipari horgany szolgálatában A francia tetôfedôk elôtt már 170 éve jól ismert a VIEILLE MONTAGNE, amely a 90-es évek óta a VMZINC márkanevet viseli és az építôiparban használt hengerelt horgany termékek és rendszerek területén az Umicore kereskedelmi márkája. Az építôipar egyik kiemelkedô márkája, amely ismertségét a felhasznált anyagok és a szolgáltatások minôségének köszönheti. A termékek felét 35 országba exportálják. A cég Franciaországban a lemezeket, szalagokat, bádogos elemeket, esôvíz-elvezetô elemeket, kiegészítôket és számos, a kiszellôztetésnél vagy az utómunkálatoknál használatos kiegészítôt a 300 VMZINC pontból álló hálózatán keresztül forgalmazza, amely naprakész dokumentációval és nagy árukészlettel áll a cégek rendelkezésére. Budakeszin található raktáráruházunkban titán-cink lemezek, szalagok, nagyméretû tekercsek, fedôelemek, esôvíz-elvezetô rendszerek, továbbá egyéb késztermékek széles skáláját forgalmazzuk. Folyamatos raktárkészlettel állunk a viszonteladók és építtetôk rendelkezésére. A szelekción alapuló forgalmazói hálózat kialakítása megfelel a VMZINC stratégiájának, amelynek fô célkitûzése az ügyfelek elégedettségének biztosítása. A vásárlás elôtt, közben és után, a márka teljes szaktudását a megrendelôk, az építészek, a tervezô irodák, a vállalatok és a tetôfedô-bádogosok szolgálatába állítja, hogy tanácsokkal lássa el ôket, instrukciókat adjon számukra, részletes terveket és megvalósíthatósági tanulmányokat dolgozzon ki számukra, árajánlatokat adjon, vagy ha a helyzet úgy kívánja, segítsen eligazodni a jogszabályi elôírások között. A VMZINC nemcsak a horgany kiváló minôségét garantálja, hanem szakmai tapasztalatát is az önök elvárásainak szolgálatába állítja. 6 Katalógus

8 Gyártás Bejegyzett ipari márka MÁRKA és SZOLGÁLTATÁSOK Tekercs száma A VMZINC márka a francia és a nemzetközi piacon is jól ismert kiváló minôségû horgany termékeirôl, amelyeket tartóssága, megbízhatósága, megjelenése és tizenkét különbözô felületi megjelenése miatt kedvelnek. A két hengermû Auby-ban és Viviez-ben található. A Bray-et-Lû-ben mûködô üzem, valamint több más európai üzem a késztermékek elôállítására szakosodott. A gyártás elsô szakasza a 99,995%-os tisztaságú elektrolízis során elôállított fém megolvasztása, majd ötvözése rézzel és titánnal indukciós kemencében. A folyékony ötvözet ezután egy öntôgépbe kerül, ahol megszilárdul egy mintegy tíz milliméter vastag és egy méter széles lap formájában, amelyet lemezbugának neveznek. A gépben történô hirtelen hûtésnek köszönhetôen homogén és szilárd szerkezetet kapunk. A lemezbugát ezután hengerelik, három-öt lépésben, hogy elérje a kívánt végsô vastagságot. Gyártó üzem V = Viviez A = Auby Uniós norma Az utolsó szakaszban speciális utómegmunkáló gépsorokon a hengerelt horganyt a kívánt tömegûre és szélességûre feltekercselik. Holland logo A tekercseket ezután lemezekre vagy nagyobb szalagokra formálják, késztermékek gyártásához vagy építkezéseken történô felhasználáshoz. ertified quality PREMIUMZINC logo Horganyötvözet rézzel és titánnal Logo Az ISO 9001:2000 szabvány kiterjed a teljes franciaországi termelésre és ügyviteli tevékenységre. felület Katalógus 7

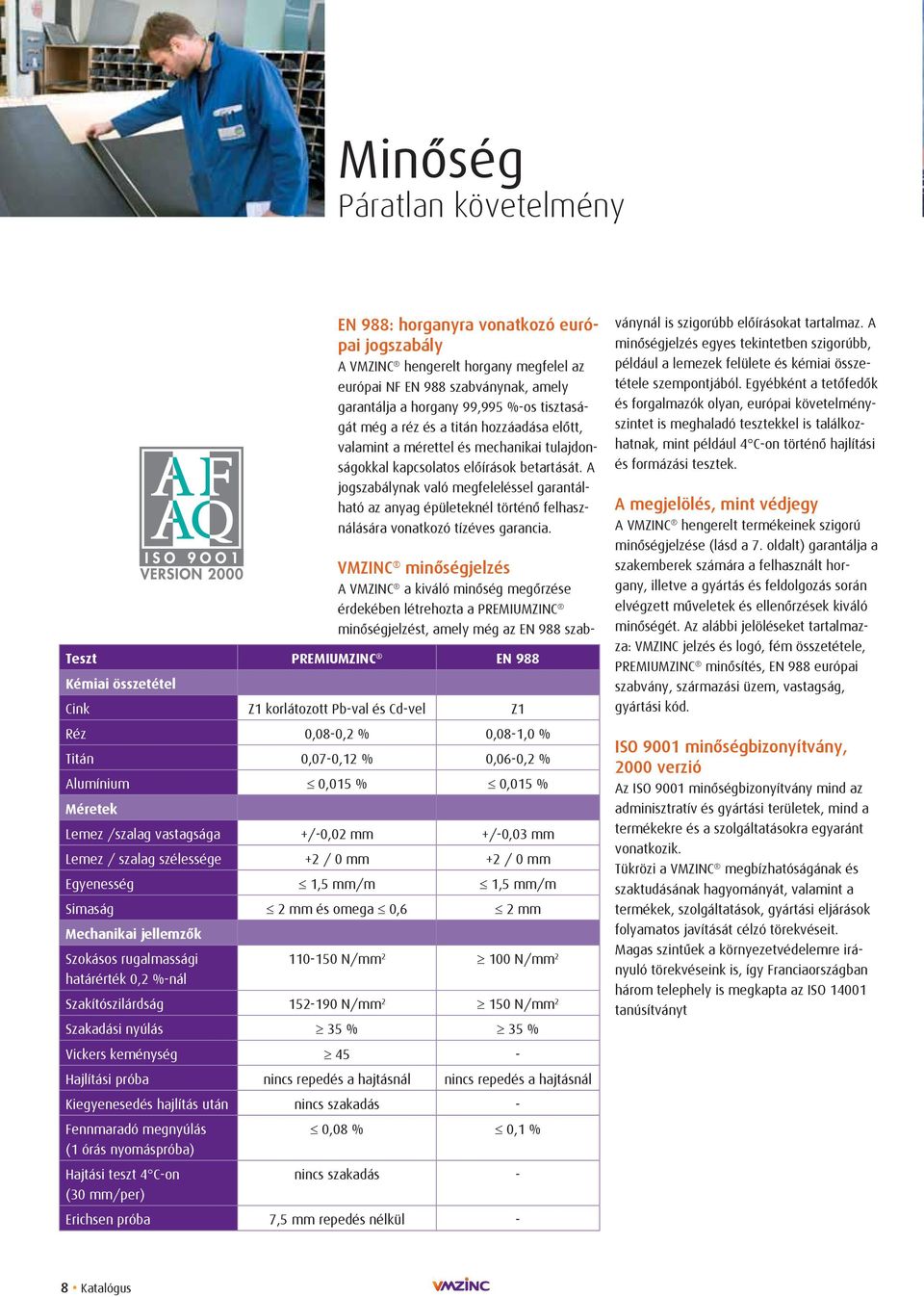

9 Minôség Páratlan követelmény EN 988: horganyra vonatkozó európai jogszabály A VMZINC hengerelt horgany megfelel az európai NF EN 988 szabványnak, amely garantálja a horgany 99,995 %-os tisztaságát még a réz és a titán hozzáadása elôtt, valamint a mérettel és mechanikai tulajdonságokkal kapcsolatos elôírások betartását. A jogszabálynak való megfeleléssel garantálható az anyag épületeknél történô felhasználására vonatkozó tízéves garancia. VMZINC minôségjelzés A VMZINC a kiváló minôség megôrzése érdekében létrehozta a PREMIUMZINC minôségjelzést, amely még az EN 988 szab- Teszt PREMIUMZINC EN 988 Kémiai összetétel Cink Z1 korlátozott Pb-val és Cd-vel Z1 Réz 0,08-0,2 % 0,08-1,0 % Titán 0,07-0,12 % 0,06-0,2 % Alumínium 0,015 % 0,015 % Méretek Lemez /szalag vastagsága +/-0,02 mm +/-0,03 mm Lemez / szalag szélessége +2 / 0 mm +2 / 0 mm Egyenesség 1,5 mm/m 1,5 mm/m Simaság 2 mm és omega 0,6 2 mm Mechanikai jellemzôk Szokásos rugalmassági határérték 0,2 %-nál N/mm N/mm 2 Szakítószilárdság N/mm N/mm 2 Szakadási nyúlás 35 % 35 % Vickers keménység 45 - Hajlítási próba nincs repedés a hajtásnál nincs repedés a hajtásnál Kiegyenesedés hajlítás után nincs szakadás - Fennmaradó megnyúlás (1 órás nyomáspróba) Hajtási teszt 4 C-on (30 mm/per) 0,08 % 0,1 % nincs szakadás - Erichsen próba 7,5 mm repedés nélkül - ványnál is szigorúbb elôírásokat tartalmaz. A minôségjelzés egyes tekintetben szigorúbb, például a lemezek felülete és kémiai összetétele szempontjából. Egyébként a tetôfedôk és forgalmazók olyan, európai követelményszintet is meghaladó tesztekkel is találkozhatnak, mint például 4 C-on történô hajlítási és formázási tesztek. A megjelölés, mint védjegy A VMZINC hengerelt termékeinek szigorú minôségjelzése (lásd a 7. oldalt) garantálja a szakemberek számára a felhasznált horgany, illetve a gyártás és feldolgozás során elvégzett mûveletek és ellenôrzések kiváló minôségét. Az alábbi jelöléseket tartalmazza: VMZINC jelzés és logó, fém összetétele, PREMIUMZINC minôsítés, EN 988 európai szabvány, származási üzem, vastagság, gyártási kód. ISO 9001 minôségbizonyítvány, 2000 verzió Az ISO 9001 minôségbizonyítvány mind az adminisztratív és gyártási területek, mind a termékekre és a szolgáltatásokra egyaránt vonatkozik. Tükrözi a VMZINC megbízhatóságának és szaktudásának hagyományát, valamint a termékek, szolgáltatások, gyártási eljárások folyamatos javítását célzó törekvéseit. Magas szintûek a környezetvédelemre irányuló törekvéseink is, így Franciaországban három telephely is megkapta az ISO tanúsítványt 8 Katalógus

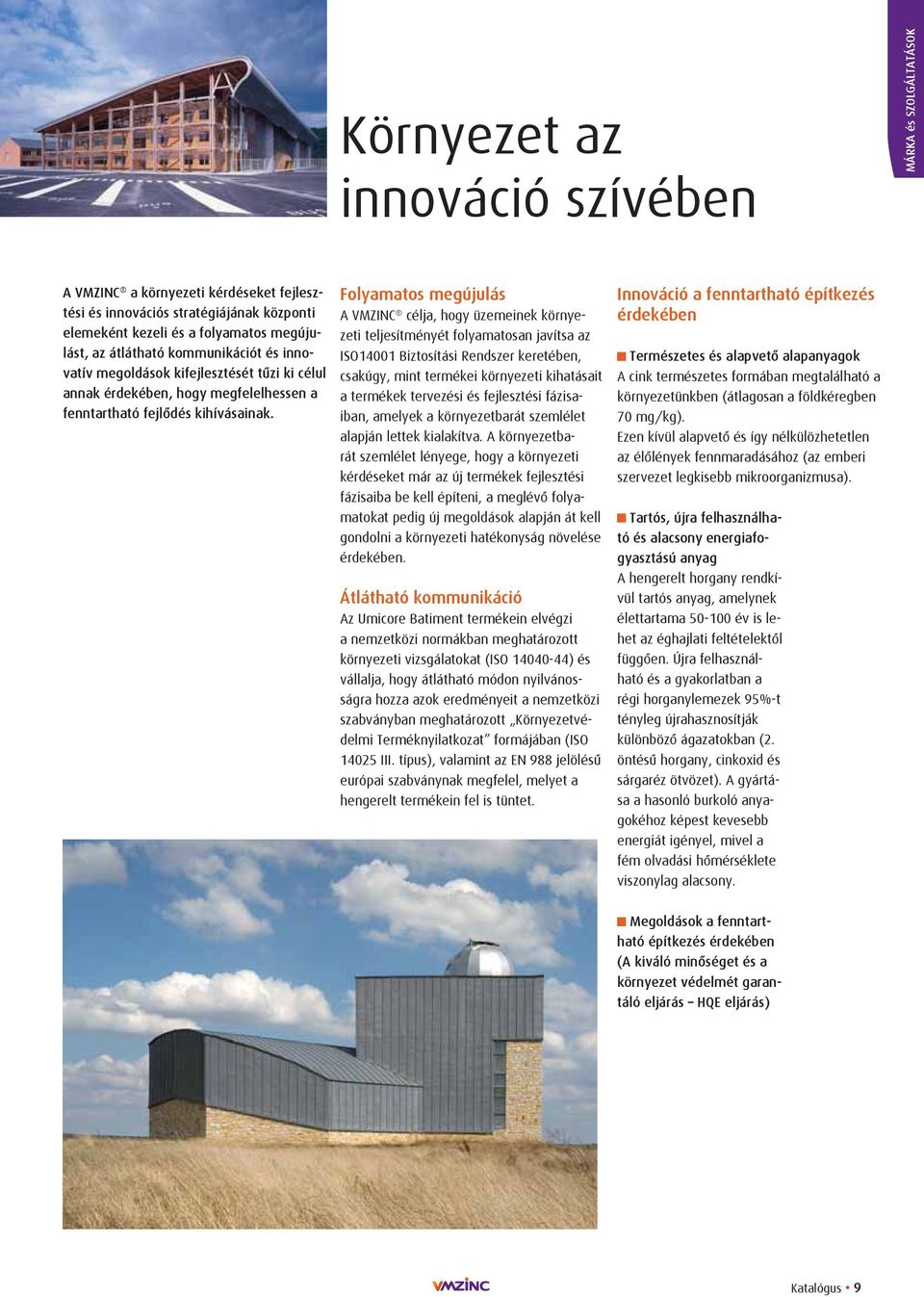

10 Környezet az innováció szívében MÁRKA és SZOLGÁLTATÁSOK A VMZINC a környezeti kérdéseket fejlesztési és innovációs stratégiájának központi elemeként kezeli és a folyamatos megújulást, az átlátható kommunikációt és innovatív megoldások kifejlesztését tûzi ki célul annak érdekében, hogy megfelelhessen a fenntartható fejlôdés kihívásainak. Folyamatos megújulás A VMZINC célja, hogy üzemeinek környezeti teljesítményét folyamatosan javítsa az ISO14001 Biztosítási Rendszer keretében, csakúgy, mint termékei környezeti kihatásait a termékek tervezési és fejlesztési fázisaiban, amelyek a környezetbarát szemlélet alapján lettek kialakítva. A környezetbarát szemlélet lényege, hogy a környezeti kérdéseket már az új termékek fejlesztési fázisaiba be kell építeni, a meglévô folyamatokat pedig új megoldások alapján át kell gondolni a környezeti hatékonyság növelése érdekében. Átlátható kommunikáció Az Umicore Batiment termékein elvégzi a nemzetközi normákban meghatározott környezeti vizsgálatokat (ISO ) és vállalja, hogy átlátható módon nyilvánosságra hozza azok eredményeit a nemzetközi szabványban meghatározott Környezetvédelmi Terméknyilatkozat formájában (ISO III. típus), valamint az EN 988 jelölésû európai szabványnak megfelel, melyet a hengerelt termékein fel is tüntet. Innováció a fenntartható építkezés érdekében Természetes és alapvetô alapanyagok A cink természetes formában megtalálható a környezetünkben (átlagosan a földkéregben 70 mg/kg). Ezen kívül alapvetô és így nélkülözhetetlen az élôlények fennmaradásához (az emberi szervezet legkisebb mikroorganizmusa). Tartós, újra felhasználható és alacsony energiafogyasztású anyag A hengerelt horgany rendkívül tartós anyag, amelynek élettartama év is lehet az éghajlati feltételektôl függôen. Újra felhasználható és a gyakorlatban a régi horganylemezek 95%-t tényleg újrahasznosítják különbözô ágazatokban (2. öntésû horgany, cinkoxid és sárgaréz ötvözet). A gyártása a hasonló burkoló anyagokéhoz képest kevesebb energiát igényel, mivel a fém olvadási hômérséklete viszonylag alacsony. Megoldások a fenntartható építkezés érdekében (A kiváló minôséget és a környezet védelmét garantáló eljárás HQE eljárás) Katalógus 9

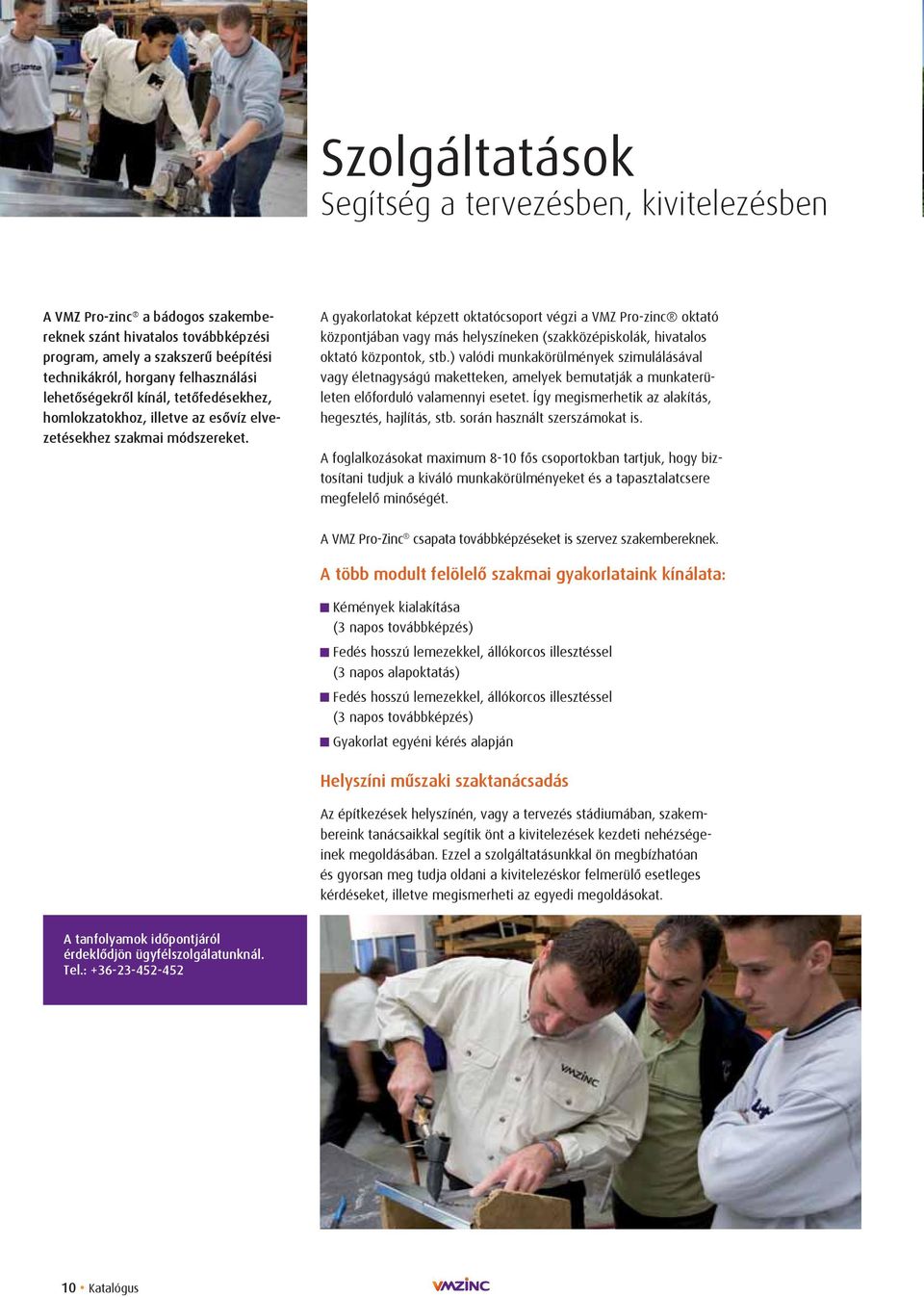

11 Szolgáltatások Segítség a tervezésben, kivitelezésben A VMZ Pro-zinc a bádogos szakembereknek szánt hivatalos továbbképzési program, amely a szakszerû beépítési technikákról, horgany felhasználási lehetôségekrôl kínál, tetôfedésekhez, homlokzatokhoz, illetve az esôvíz elvezetésekhez szakmai módszereket. A gyakorlatokat képzett oktatócsoport végzi a VMZ Pro-zinc oktató központjában vagy más helyszíneken (szakközépiskolák, hivatalos oktató központok, stb.) valódi munkakörülmények szimulálásával vagy életnagyságú maketteken, amelyek bemutatják a munkaterületen elôforduló valamennyi esetet. Így megismerhetik az alakítás, hegesztés, hajlítás, stb. során használt szerszámokat is. A foglalkozásokat maximum 8-10 fôs csoportokban tartjuk, hogy biztosítani tudjuk a kiváló munkakörülményeket és a tapasztalatcsere megfelelô minôségét. A VMZ Pro-Zinc csapata továbbképzéseket is szervez szakembereknek. A több modult felölelô szakmai gyakorlataink kínálata: Kémények kialakítása (3 napos továbbképzés) Fedés hosszú lemezekkel, állókorcos illesztéssel (3 napos alapoktatás) Fedés hosszú lemezekkel, állókorcos illesztéssel (3 napos továbbképzés) Gyakorlat egyéni kérés alapján Helyszíni mûszaki szaktanácsadás Az építkezések helyszínén, vagy a tervezés stádiumában, szakembereink tanácsaikkal segítik önt a kivitelezések kezdeti nehézségeinek megoldásában. Ezzel a szolgáltatásunkkal ön megbízhatóan és gyorsan meg tudja oldani a kivitelezéskor felmerülô esetleges kérdéseket, illetve megismerheti az egyedi megoldásokat. A tanfolyamok idôpontjáról érdeklôdjön ügyfélszolgálatunknál. Tel.: Katalógus

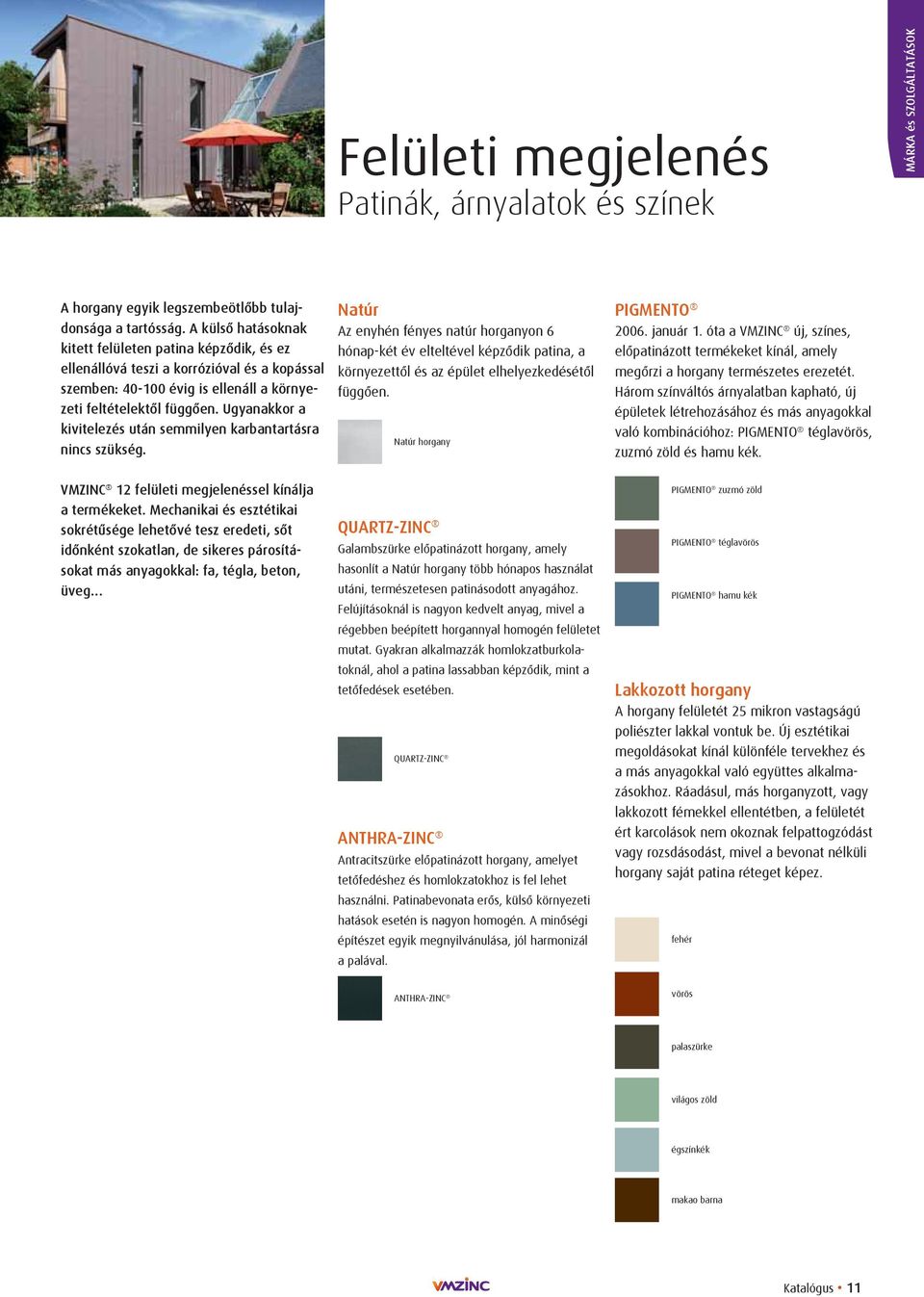

12 i megjelenés Patinák, árnyalatok és színek MÁRKA és SZOLGÁLTATÁSOK A horgany egyik legszembeötlôbb tulajdonsága a tartósság. A külsô hatásoknak kitett felületen patina képzôdik, és ez ellenállóvá teszi a korrózióval és a kopással szemben: évig is ellenáll a környezeti feltételektôl függôen. Ugyanakkor a kivitelezés után semmilyen karbantartásra nincs szükség. Natúr Az enyhén fényes natúr horganyon 6 hónap-két év elteltével képzôdik patina, a környezettôl és az épület elhelyezkedésétôl függôen. Natúr horgany PIGMENTO január 1. óta a VMZINC új, színes, elôpatinázott termékeket kínál, amely megôrzi a horgany természetes erezetét. Három színváltós árnyalatban kapható, új épületek létrehozásához és más anyagokkal való kombinációhoz: PIGMENTO téglavörös, zuzmó zöld és hamu kék. VMZINC 12 felületi megjelenéssel kínálja a termékeket. Mechanikai és esztétikai sokrétûsége lehetôvé tesz eredeti, sôt idônként szokatlan, de sikeres párosításokat más anyagokkal: fa, tégla, beton, üveg QUARTZ-ZINC Galambszürke elôpatinázott horgany, amely hasonlít a Natúr horgany több hónapos használat utáni, természetesen patinásodott anyagához. Felújításoknál is nagyon kedvelt anyag, mivel a régebben beépített horgannyal homogén felületet mutat. Gyakran alkalmazzák homlokzatburkolatoknál, ahol a patina lassabban képzôdik, mint a tetôfedések esetében. QUARTZ-ZINC ANTHRA-ZINC Antracitszürke elôpatinázott horgany, amelyet tetôfedéshez és homlokzatokhoz is fel lehet használni. Patinabevonata erôs, külsô környezeti hatások esetén is nagyon homogén. A minôségi építészet egyik megnyilvánulása, jól harmonizál a palával. PIGMENTO zuzmó zöld PIGMENTO téglavörös PIGMENTO hamu kék Lakkozott horgany A horgany felületét 25 mikron vastagságú poliészter lakkal vontuk be. Új esztétikai megoldásokat kínál különféle tervekhez és a más anyagokkal való együttes alkalmazásokhoz. Ráadásul, más horganyzott, vagy lakkozott fémekkel ellentétben, a felületét ért karcolások nem okoznak felpattogzódást vagy rozsdásodást, mivel a bevonat nélküli horgany saját patina réteget képez. fehér ANTHRA-ZINC vörös palaszürke világos zöld égszínkék makao barna Katalógus 11

13 12 Katalógus

14 Hengerelt horgany A VMZINC a hengerelt horgany legszélesebb termékskáláját kínálja kisebb és nagyobb tekercsek, szalagok, lemezek formájában, szabvány vagy egyéni méretekben, tetôfedéshez, homlokzatburkoláshoz és egyéb elemek gyártásához. A táblázatokban a tetôfedésekhez leginkább ajánlott hengerelt termékek cikkszámait találja. A felületi megjelenést natúr, elôpatinázott vagy lakkozott könnyen be lehet azonosítani a táblázat elsô oszlopában megadott színjelzések alapján. ZINC HENGERELT HORGANY VMZ Horganyszalagok VMZ Nagyméretû tekercsek VMZ Horganylemezek 14. oldal 16. oldal 18. oldal Katalógus 13

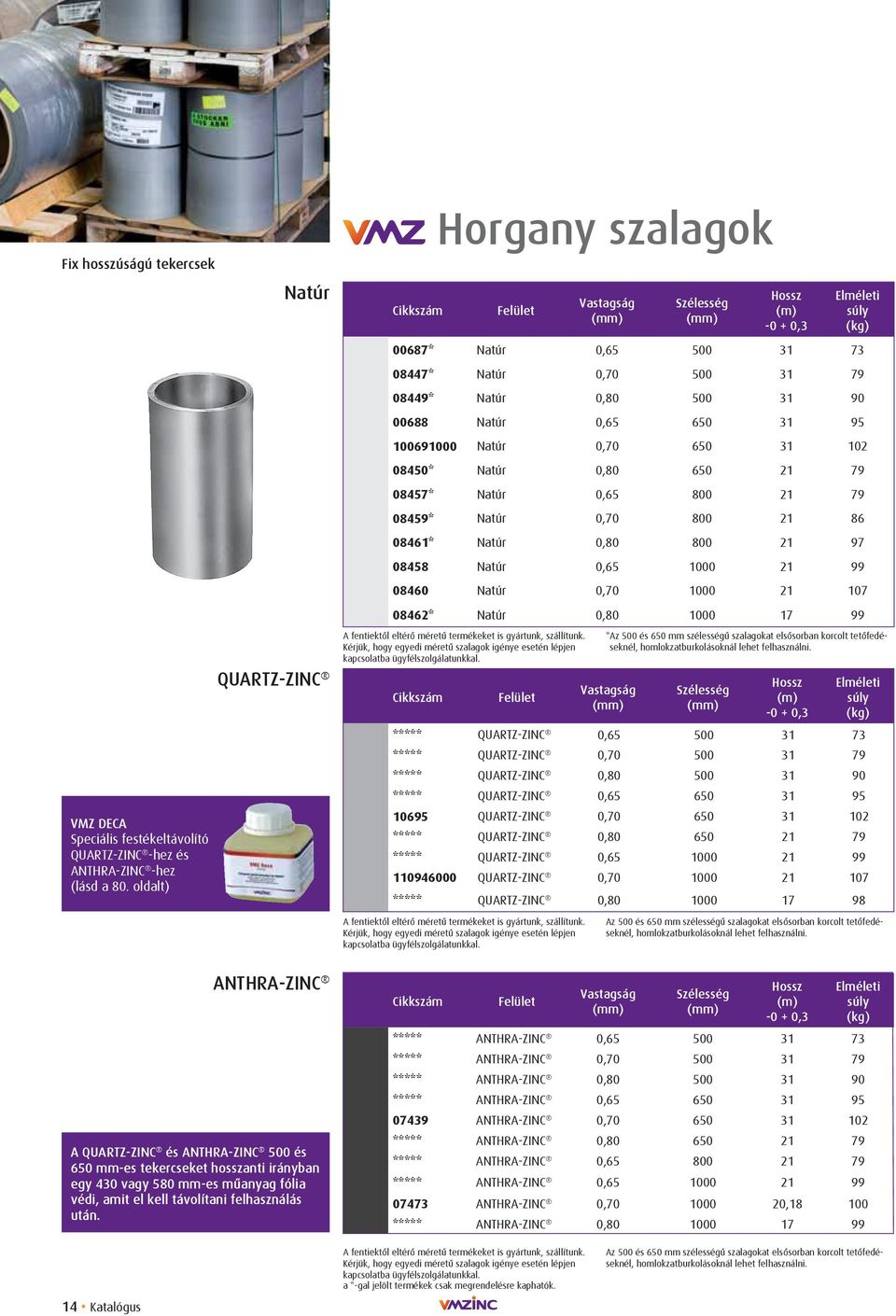

15 Fix hosszúságú tekercsek VMZ DECA Speciális festékeltávolító QUARTZ-ZINC -hez és ANTHRA-ZINC -hez (lásd a 80. oldalt) Natúr QUARTZ-ZINC Horgany szalagok (m) ,3 Elméleti súly (kg) 00687* Natúr 0, * Natúr 0, * Natúr 0, Natúr 0, Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, Natúr 0, Natúr 0, * Natúr 0, A fentiektôl eltérô méretû termékeket is gyártunk, szállítunk. Kérjük, hogy egyedi méretû szalagok igénye esetén lépjen kapcsolatba ügyfélszolgálatunkkal. A fentiektôl eltérô méretû termékeket is gyártunk, szállítunk. Kérjük, hogy egyedi méretû szalagok igénye esetén lépjen kapcsolatba ügyfélszolgálatunkkal. * Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. (m) ,3 Elméleti súly (kg) ***** QUARTZ-ZINC 0, ***** QUARTZ-ZINC 0, ***** QUARTZ-ZINC 0, ***** QUARTZ-ZINC 0, QUARTZ-ZINC 0, ***** QUARTZ-ZINC 0, ***** QUARTZ-ZINC 0, QUARTZ-ZINC 0, ***** QUARTZ-ZINC 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. ANTHRA-ZINC A QUARTZ-ZINC és ANTHRA-ZINC 500 és 650 mm-es tekercseket hosszanti irányban egy 430 vagy 580 mm-es mûanyag fólia védi, amit el kell távolítani felhasználás után. (m) ,3 Elméleti súly (kg) ***** ANTHRA-ZINC 0, ***** ANTHRA-ZINC 0, ***** ANTHRA-ZINC 0, ***** ANTHRA-ZINC 0, ANTHRA-ZINC 0, ***** ANTHRA-ZINC 0, ***** ANTHRA-ZINC 0, ***** ANTHRA-ZINC 0, ANTHRA-ZINC 0, , ***** ANTHRA-ZINC 0, Katalógus A fentiektôl eltérô méretû termékeket is gyártunk, szállítunk. Kérjük, hogy egyedi méretû szalagok igénye esetén lépjen kapcsolatba ügyfélszolgálatunkkal. a *-gal jelölt termékek csak megrendelésre kaphatók. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni.

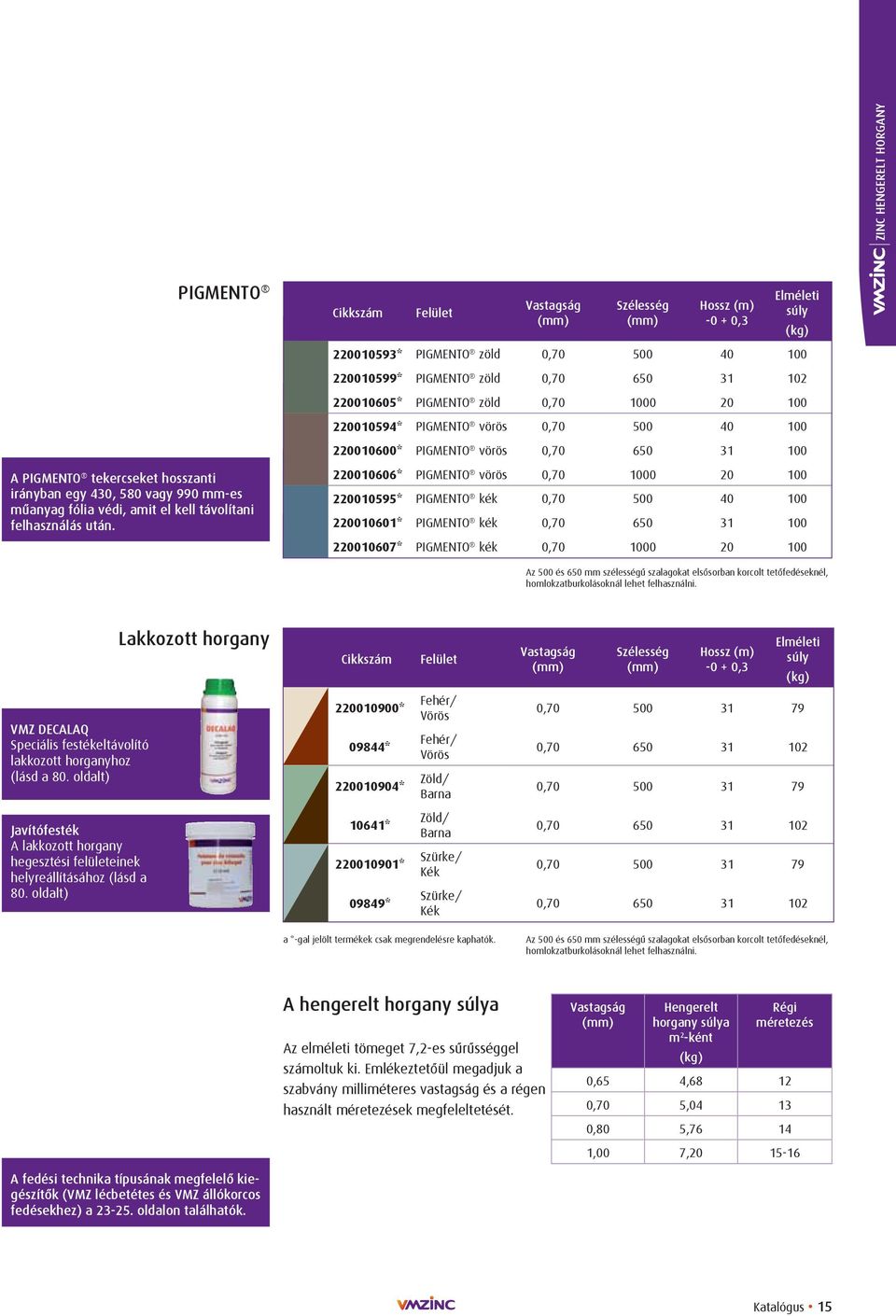

16 ZINC HENGERELT MÁRKA HORGANY és SZOLGÁLTATÁSOK PIGMENTO A PIGMENTO tekercseket hosszanti irányban egy 430, 580 vagy 990 mm-es mûanyag fólia védi, amit el kell távolítani felhasználás után. (m) ,3 Elméleti súly (kg) * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, * PIGMENTO kék 0, * PIGMENTO kék 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. Lakkozott horgany (m) ,3 Elméleti súly (kg) VMZ DECALAQ Speciális festékeltávolító lakkozott horganyhoz (lásd a 80. oldalt) * 09844* * Fehér/ Vörös Fehér/ Vörös Zöld/ Barna 0, , , Javítófesték A lakkozott horgany hegesztési felületeinek helyreállításához (lásd a 80. oldalt) 10641* * 09849* Zöld/ Barna Szürke/ Kék Szürke/ Kék 0, , , a *-gal jelölt termékek csak megrendelésre kaphatók. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. A hengerelt horgany súlya Az elméleti tömeget 7,2-es sûrûsséggel számoltuk ki. Emlékeztetôül megadjuk a szabvány milliméteres vastagság és a régen használt méretezések megfeleltetését. Hengerelt horgany súlya m 2 -ként (kg) Régi méretezés 0,65 4, ,70 5, ,80 5, ,00 7, A fedési technika típusának megfelelô kiegészítôk (VMZ lécbetétes és VMZ állókorcos fedésekhez) a oldalon találhatók. Katalógus 15

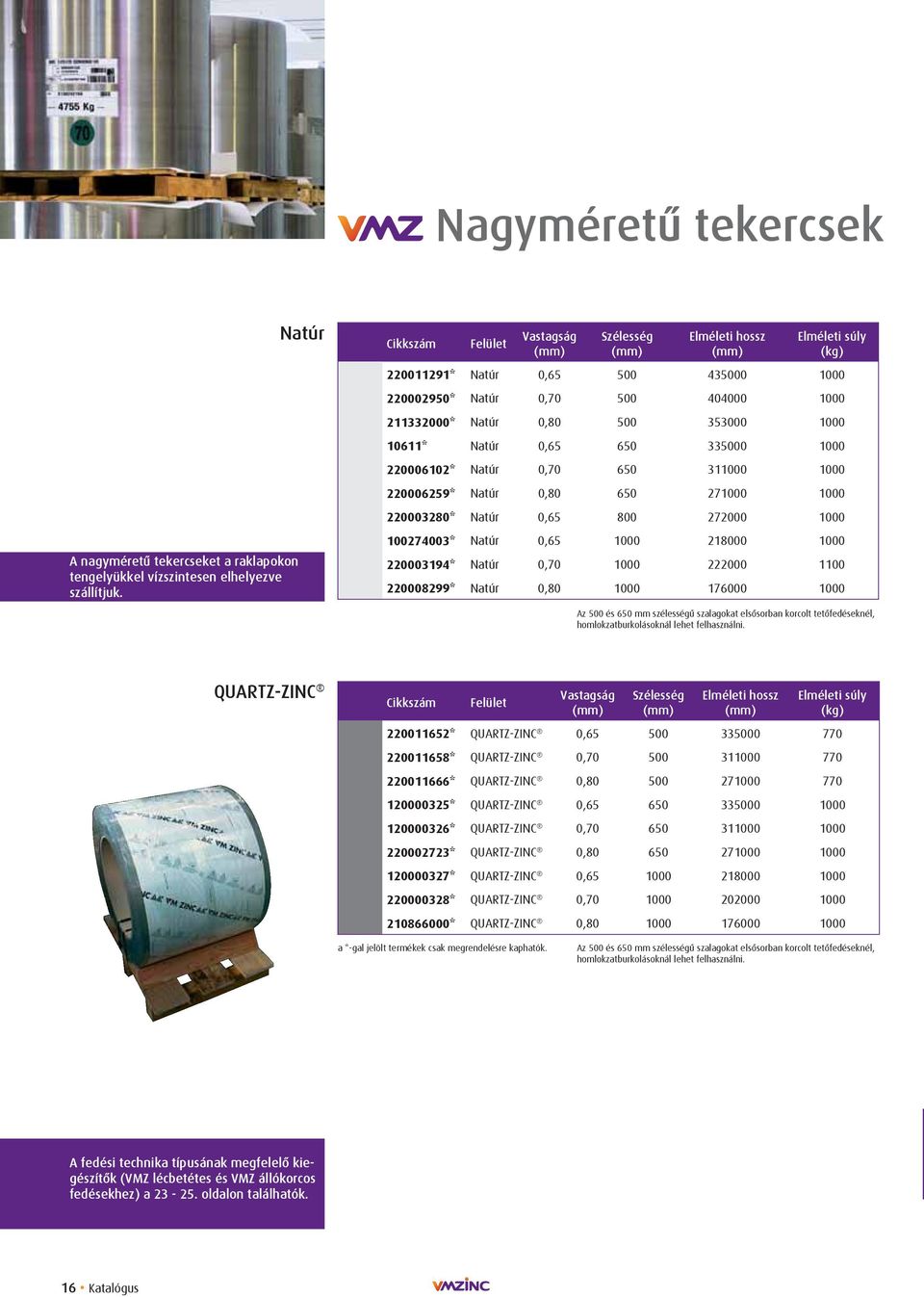

17 Nagyméretû tekercsek A nagyméretû tekercseket a raklapokon tengelyükkel vízszintesen elhelyezve szállítjuk. Natúr Elméleti hossz Elméleti súly (kg) * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. QUARTZ-ZINC Elméleti hossz Elméleti súly (kg) * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, a *-gal jelölt termékek csak megrendelésre kaphatók. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. A fedési technika típusának megfelelô kiegészítôk (VMZ lécbetétes és VMZ állókorcos fedésekhez) a oldalon találhatók. 16 Katalógus

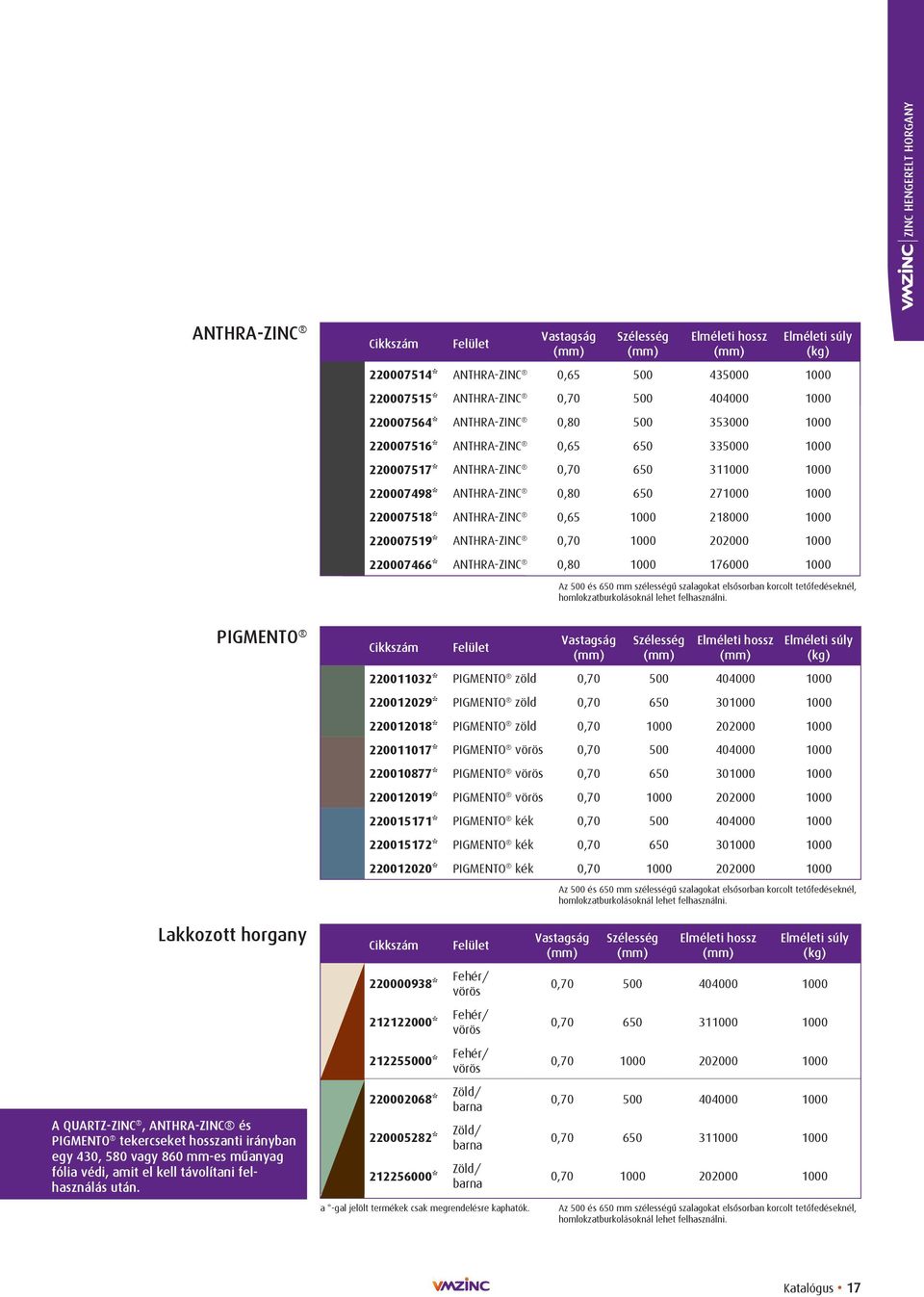

18 ZINC HENGERELT MÁRKA HORGANY és SZOLGÁLTATÁSOK ANTHRA-ZINC Elméleti hossz Elméleti súly (kg) * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. PIGMENTO Lakkozott horgany A QUARTZ-ZINC, ANTHRA-ZINC és PIGMENTO tekercseket hosszanti irányban egy 430, 580 vagy 860 mm-es mûanyag fólia védi, amit el kell távolítani felhasználás után. Elméleti hossz Elméleti súly (kg) * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, * PIGMENTO kék 0, * PIGMENTO kék 0, * * * * * * Fehér/ vörös Fehér/ vörös Fehér/ vörös Zöld/ barna Zöld/ barna Zöld/ barna a *-gal jelölt termékek csak megrendelésre kaphatók. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. Elméleti hossz Elméleti súly (kg) 0, , , , , , Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. Katalógus 17

19 Horgany lemezek Natúr * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, Natúr 0, Natúr 0, Natúr 0, Natúr 0, Natúr 0, * Natúr 1, Natúr perforált 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. QUARTZ-ZINC * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, QUARTZ-ZINC 0, QUARTZ-ZINC 0, QUARTZ-ZINC 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. ANTHRA-ZINC * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, A 650 mm-es QUARTZ-ZINC és ANTHRA- ZINC lemezeket és minden PIGMENTO lemezt mûanyag fólia véd, amit a felhasználás után el kell távolítani * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, ANTHRA-ZINC 0, * ANTHRA-ZINC 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. PIGMENTO * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, Lakkozott horgany 10646* Fehér/Vörös 0, * Zöld/Barna 0, * Szürke/Kék 0, a *-gal jelölt termékek csak megrendelésre kaphatók. 18 Katalógus

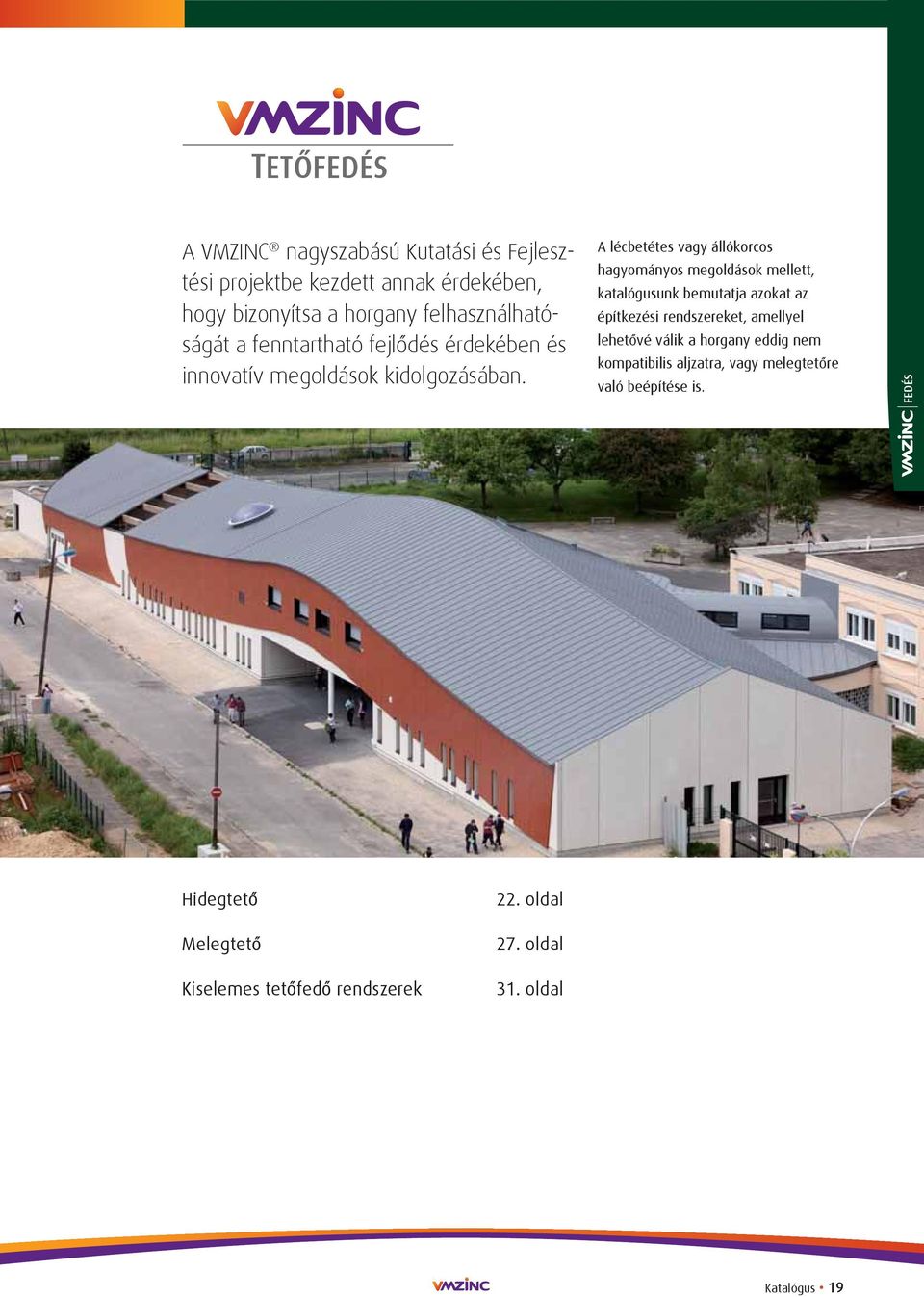

20 TETÔFEDÉS A VMZINC nagyszabású Kutatási és Fejlesztési projektbe kezdett annak érdekében, hogy bizonyítsa a horgany felhasználhatóságát a fenntartható fejlôdés érdekében és innovatív megoldások kidolgozásában. A lécbetétes vagy állókorcos hagyományos megoldások mellett, katalógusunk bemutatja azokat az építkezési rendszereket, amellyel lehetôvé válik a horgany eddig nem kompatibilis aljzatra, vagy melegtetôre való beépítése is. FEDÉS Hidegtetô Melegtetô Kiselemes tetôfedô rendszerek 22. oldal 27. oldal 31. oldal Katalógus 19

21 Felhasználási javaslatok Hagyományos horganyfedés Aljzat Folyamatos és szilárd aljzatra helyezés A leggyakrabban használt aljzat a horgannyal kompatibilis fadeszkázat, mely egyszerû és gazdaságos, valamint rugalmas (íves, vagy kúpos formák esetén) tulajdonságai miatt részesül elônyben. Aljzat Alkalmazható Nem alkalmazható Fadeszkázat Erdeifenyô, jegenyefenyô, lucfenyô, nyárfa Az összes olyan fafajta, melynek ph-értéke kisebb, mint 5. (pl. tölgyfa) Rétegelt falemez, mely lehet egyszerû vagy szendvics-panel (melegtetô) Nem faaljzat (beton, szigetelôanyag, semleges film vagy membrán réteg) Az aljzat nem kompatibilis a horgannyal, mûszaki szakvéleményért kérem, forduljon hozzánk. Az aljzat nem kompatibilis a horgannyal, mûszaki szakvéleményért kérem, forduljon hozzánk. 20 Katalógus

22 MÁRKA és SZOLGÁLTATÁSOK Méretjellemzôk úság A táblalemezek maximális hossza 3 m. Szalagok hosszúsága a tetô hajlásszögének megfelelôen az alábbi lehet: esetén: maximum 13 m. (1. Ábra) maximum 10 m. (2. Ábra) FEDÉS 1. ábra maximális hosszúság 13,00 m H1=10,00 m H2=3,00 m rögzítés A lemezek ajánlott szélességét a terület szélviszonyának megfelelôen az alábbi táblázat mutatja 5% P 60% 2. ábra rögzítés 10,00 m maximális hosszúság 10,00 m Lemezvastagság A leggyakrabban használt lemezvastagságok: 0,65 mm, 0,70 mm, 0,80 mm. A hegyvidéki éghajlaton a 0,70 mm-es lemezvastagság követelmény a jelentôs hôingadozás miatt. P > 60% Normál vagy enyhe szélviszonyok mm Erôs szélviszonyok 500 mm Hegyvidéki éghajlaton 500 mm-re határozzuk meg a lemezszélességet, az erôsebb szélviszonyok miatt. Ha nem tudjuk biztosan megállapítani egy terület szélviszonyát, javasoljuk az 500 mm-es lemezszélesség alkalmazását. Katalógus 21

23 Hidegtetô A hidegtetô elve szerint egy légrés biztosítja a VMZINC fedés és az aljzat között a tetô kiszellôzését. Lécbetétes lemezfedés Nagyon rugalmasan alkalmazható az összetett síkformákhoz és a tetôáttörésekhez. Az építészek nagyon kedvelik dombor felületes kialakítását, amelyen jól érvényesülnek az árnyékhatások, és kiválóan illeszkedik a városi környezetbe. A lemezek felhelyezése nem igényel különösebb gépi technikát, csak egy lemezhajlító gépet. Karbantartása egyszerû, gyorsan lebontható és visszahelyezhetô. Állókorcos lemezfedés Ideális nagy felületek burkolásához. Különösen alkalmas olyan területek épületeinek tetôfedésére, ahol zord idôjárási viszonyok jellemzôek (hegyvidéki vagy kontinentális éghajlaton, erôs szélnek, esôzésnek vagy havazásnak kitéve). Maximális vízzárás. Ideális megoldás összetett vagy boltozatos, íves formákhoz. Az enyhe korcmagasság szabályos, esztétikus és modern kialakítást biztosít (25 mm az 5 mm-es vastagság esetén). VMZ DELTA rendszer Nem kompatibilis aljzaton is lehetôvé teszi a kiszellôztetett hidegtetô létrehozását, három részbôl áll: VMZ állókorcos vagy lécbetétes fedés VMZ DELTA átszellôztetô polietilén réteg (DÖRKEN), amely 8,6 mm magas távtartókkal rendelkezik speciális rögzítôkapcsok Felhasználási területek: Zsindelyes vagy szigetelôréteggel fedett ferde, kiszellôztetett tetôszerkezetek helyreállítása. Felhelyezés fa- vagy farostlemez aljzatra való lerakásnál (kizárólag hidegtetônél) Nem kompatibilis aljzaton attika vagy vápa csatornák készítésénél vagy helyreállításánál Épületszobrászati elemek alapzatainak, vagy falszerkezeti párkányainak burkolásánál. Kivitelezés: Hegyvidéki éghajlaton alkalmazása kizárva. 22 Katalógus

24 Lécbetétes fedés Nagy és kis tekercsek, lemezek: oldalon Rögzítô kapcsok lécbetétes fedéshez / Anyag Megnevezés Doboz/db Natúr horgany 1 1 lécalátétnyelv Inox ANTHRA-ZINC festett Inox ANTHRA-ZINC festett inox Szorító kapocs lécbetét takaró-elemhez 3 Szorító kapocs lécbetét takaró-elemhez 4 Rögzítôfül orom és homlokdeszka burkolásához 5 Rögzítôfül orom és homlokdeszka burkolásához FEDÉS 4 5 A Szabvány Lécbetét takaróelem kiterített szélesség Kiterítve A méret * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * ANTHRA-ZINC , * ANTHRA-ZINC , * ANTHRA-ZINC , * ANTHRA-ZINC , Hatféle színben* Lakkozott , Lakkozott , Lakkozott , a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 23

25 Lécbetét takaró kezdôelem Referenciaszám Kiterített szélesség 08202* Natúr 0, , * QUARTZ-ZINC 0, , * ANTHRA-ZINC 0, ,86 Lécbetét takaró záróelem Referenciaszám Kiterített szélesség 08203* Natúr 0, , * QUARTZ-ZINC 0, , * ANTHRA-ZINC 0, ,88 Lécbetét takaró átmeneti elem Referenciaszám Kiterített szélesség * Naturel * QUARTZ-ZINC * ANTHRA-ZINC 100 a *-gal jelölt termékek csak megrendelésre kaphatók. Szellôzési kiegészítôk: 38. oldal 24 Katalógus

26 MÁRKA és SZOLGÁLTATÁSOK Állókorcos fedés Nagy tekercsek, kis tekercsek és lemezek: oldal Rögzítések állókorcos fedéshez Ábra Megnevezés /Anyag Doboz/db Csúszókapocs 1.-es profilhoz Inox 250 FEDÉS Fix kapocs 1.-es profilhoz Inox Rögzítôfül orom és homlokdeszka burkoláshoz Inox Rögzítôfül orom és homlokdeszka burkoláshoz Festett inox ANTHRA-ZINC 50 Korczáró sapka Magasság (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, Hatféle színben Lakkozott 0, a *-gal jelölt termékek csak megrendelésre kaphatók. Szellôzési kiegészítôk: 38. oldal Katalógus 25

27 VMZ Delta Horgany szalagok (az összes felületben: Natúr, QUARTZ-ZINC, ANTHRA-ZINC, PIGMENTO, Lakkozott): oldal Átszellôztetô mûanyag lemez (m) Hasznos felület (m 2 ) , Egy tekercs elméleti súlya: 23 kg. e: szürke, a felsô részen VMZ DELTA jelöléssel. : 2000 mm, beleértve a 140 mm-es sávot az átfedéshez. 2 Rögzítôkapcsok Ábra Megnevezés Anyag Kiszerelés (doboz) Csúszó kapocs inox Fix kapocs inox Rögzítô kapocs horgany Katalógus

28 Melegtetô MÁRKA és SZOLGÁLTATÁSOK A hidegtetôvel szemben a melegtetô nem igényel kiszellôztetést. A horgannyal készített melegtetô egyik legfontosabb alkotó eleme a VMZ Zinc plus (szabadalmaztatott termék). A horgany belsô felületét 60 mikron vastagságú, kemencében ráégetett lakkréteg védi, amely különösen ellenálló a korrózióval szemben. VMZ Zinc plus natúr, ANTHRA-ZINC és PIGMENTO felületben megrendelés alapján megvásárolható. FEDÉS Felhasználási terület: Melegtetô gyenge vagy közepes idôszakos nedvességtartalommal bíró épületeknél és trópusi területeken (magas külsô higrometria). VMZ Strukturális tetôszerkezet Innovatív tetôszerkezet, mely nem igényel kiszellôztetést és a következôket egyesíti: VMZ Zinc plus állókorcos fedés (speciális rögzítéssel), nagy sûrûségû ásványi gyapot szigetelô réteg (lélegzô, vízelvezetô bevonat) acél, fa vagy beton aljzaton Csúszó kapocs rögzítéssel Köztes védôlemez Teherelosztó lemez Ásványi gyapot réteg Pára védô Acél tartószerkezet Állókorcos VMZ Zinc plus fedés Felhasználási terület: Nagyon magas higrometriás épületeknél. VMZ Kompakt tetôszerkezet Konstruktív melegtetô építészeti rendszer, áthatoló keresztirányú rögzítések nélkül, amely egyesíti: VMZ Zinc plus állókorcos fedést, FOAMGLAS cellás üvegszigetelést, acél aljzaton. 1 Acél tartószerkezet 2 Foamglas T4 hôszigetelés 3 Bitumenes kenés 4 Foamglas fémlemez (kapcsok rögzítéséhez) 5 Bitumenes vízszigetelô lemez 6 Elválasztó védôlemez 7 Csúszókapocs rögzítés 8 VMZ Zinc plus állókorcos fedés Katalógus 27

29 Strukturális tetô QUARTZ-ZINC PLUS nagy és kis tekercsek Elméleti súly (kg) * QUARTZ-ZINC PLUS 0, * QUARTZ-ZINC PLUS 0, Egyéb méret iránti igény esetén forduljon vevôszolgálatunkhoz. QUARTZ-ZINC PLUS lemezek Elméleti súly (kg) * QUARTZ-ZINC PLUS 0, , Rögzítôelemek A QUARTZ-ZINC PLUS szabadalmaztatott termék, csakúgy, mint a teherelosztó lemezek és a csúszó kapcsok. 4 Ábra Típus Anyag Furat Doboz/ db Csúszókapocs Inox * Teherelosztó 2 Inox lemez Fix kapocs Inox * 4 Köztes elem Erôs mûanyag * * * * * * * * * 5 Csavar Inox * * * * * 6 Betonra való speciális fix kapocs 100 Ereszszegélyelem * QUARTZ-ZINC 2000 a *-gal jelölt termékek csak megrendelésre kaphatók. 28 Katalógus

30 MÁRKA és SZOLGÁLTATÁSOK Kompakt tetô QUARTZ-ZINC PLUS nagy és kis tekercsek Elméleti súly (kg) * QUARTZ-ZINC PLUS 0, * QUARTZ-ZINC PLUS 0, Egyéb méret iránti igény esetén forduljon vevôszolgálatunkhoz. FEDÉS QUARTZ-ZINC PLUS lemezek Elméleti súly (kg) QUARTZ-ZINC PLUS 0, ,08 SPEDEC Csavar Megnevezés Doboz/db * SPEDEC csavar 1000 Ereszszegélyelem (m) * QUARTZ-ZINC 2000 a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 29

31 30 Katalógus

32 Kiselemes tetôfedô rendszerek Felhasználási terület: Minimum 25%-os hajlásszögû hidegtetôknél. VMZ Adeka Szabadalmaztatott rendszer, amely elôre gyártott, pikkely alakú, kis elemekbôl áll: Kiemelkedô esztétikum, amely tökéletesen illik a modern építészethez, vagy a karakteres házak felújításához. A kiegészítôk teljes termékskálájával komplett tetôfedési rendszert alkot. Egyszerûen felhelyezhetô, három csavarozási hely és az illesztési pontok megjelölése, gyors összeillesztést tesz lehetôvé (9,4 elem négyzetméterenként). 30 éves garancia a horgany anyag gyártási hibából eredô korrozió miatt bekövetkezô átlyukadása ellen. FEDÉS Felhasználási terület: Minimum 15%-os hajlásszögû hidegtetôknél (20% az idôjárási viszonyoknak kitett helyeken) Különösen alkalmas kisebb (egyéni vagy társas) lakóépületek, családi házak tetôfedésére. VMZ Dexter Elôre gyártott elemekbôl álló szabadalmaztatott rendszer: Harmonikusan esztétikus, könnyen beilleszkedik a környezetbe, Egyszerû beépítés, 1 m 2 hasznos fedéshez 3 DEXTER elem szükséges, kifejlesztett csomagolás a termékek védelmére, könnyû szállítására és mozgatására (1 csomag = 15 kg = 6 DEXTER elem = 2 m 2 hasznos felület = 20 perc alatt lerakható), Elôre gyártott kiegészítô termékek széles skálája az utómunkálatokhoz, Gyors beépítés speciális szerszámok, vagy gépek nélkül, 30 év garancia a horgany gyártási hibából eredô korrózió által elôidézett lemezlyukadás ellen. Katalógus 31

33 Szabadalmaztatott termék Adeka 24 elem = 2,5 m 2 VMZ Adeka Típus Méretek Súly (kg) * QUARTZ-ZINC elem 400 x 400 0, * ANTHRA-ZINC elem 400 x 400 0,740 ***** PIGMENTO zöld elem 400 x 400 0,740 ***** PIGMENTO vörös elem 400 x 400 0,740 ***** PIGMENTO kék elem 400 x 400 0,740 Rögzítô csavarokkal szállítjuk Ereszszegély * QUARTZ-ZINC 400 x 400 0, * ANTHRA-ZINC 400 x 400 0,740 ***** PIGMENTO zöld 400 x 400 0,740 ***** PIGMENTO vörös 400 x 400 0,740 ***** PIGMENTO kék 400 x 400 0,740 Merevítôkkel és rögzítô kapcsokkal szállítjuk. A VMZ Adeka kapható ANTHRA-ZINC és PIGMENTO felülettel is: keresse ügyfélszolgálatunkat. Az Adeka rendszer további kiegészítô elemeit a bádogos szakemberek kérésre legyárthatják elôírásaink alapján. a *-gal jelölt termékek csak megrendelésre kaphatók. 32 Katalógus

34 MÁRKA és SZOLGÁLTATÁSOK Szabadalmaztatott termék 3 elem = 1 m 2 VMZ Dexter Dexter Típus ***** Natúr Elem * QUARTZ-ZINC Elem ***** ANTHRA-ZINC Elem Rögzítô elemekkel szállítjuk A VMZ Dexter kapható PIGMENTO felülettel is: keresse ügyfélszolgálatunkat. VMZ Dexter Fél elem Záró elem Korczáró elem Rögzítô elemekkel szállítjuk Típus ***** Natúr Fél elem * QUARTZ-ZINC Fél elem ***** ANTHRA-ZINC Fél elem ***** Natúr * QUARTZ-ZINC ***** ANTHRA-ZINC Merevítôvel és rögzítô kapcsokkal szállítjuk. Típus ***** Natúr Korczáró elem * QUARTZ-ZINC Korczáró elem 200 ***** ANTHRA-ZINC Korczáró elem 200 FEDÉS 4 merevítô 2 méteres elemenként Gerincelem VMZ 941 Típus Kiszellôzô felület ***** Natúr Gerincelem nyeregtetô kiszellôztetéséhez 75 cm 2 /m * QUARTZ-ZINC Gerincelem nyeregtetô kiszellôztetéséhez 75 cm 2 /m 2000 ***** ANTHRA-ZINC Gerincelem nyeregtetô kiszellôztetéséhez 75 cm 2 /m 2000 Gerincelem VMZ 942 Típus Kiszellôzô felület ***** Natúr Gerincelem félnyeregtetô kiszellôztetéséhez 75 cm 2 /m * QUARTZ-ZINC Gerincelem félnyeregtetô kiszellôztetéséhez 75 cm 2 /m 2000 ***** ANTHRA-ZINC Gerincelem félnyeregtetô kiszellôztetéséhez 75 cm 2 /m 2000 Gerincelem VMZ 943 Típus Kiszellôztetô elem félnyeregtetô ***** Natúr falcsatlakozásához Kiszellôztetô elem félnyeregtetô * QUARTZ-ZINC falcsatlakozásához Kiszellôztetô elem félnyeregtetô ***** ANTHRA-ZINC falcsatlakozásához a *-gal jelölt termékek csak megrendelésre kaphatók. Kiszellôzô felület 75 cm 2 /m cm 2 /m cm 2 /m 2000 Az Dexter rendszer további kiegészítô elemeit a bádogos szakemberek kérésre legyárthatják elôírásaink alapján. Katalógus 33

35 Ereszszegélyelem * QUARTZ-ZINC 2000 Merevítôvel és rögzítô kapoccsal szállítjuk. Gerinc és élgerincfedô elem * QUARTZ-ZINC 1000 Rögzítô kapoccsal szállítjuk. Oromszegélyelem * QUARTZ-ZINC 2000 Rögzítô füllel szállítjuk. Hagyományos tetôszellôzô elem Típus Kiszellôzô felület * QUARTZ-ZINC QCH4T 85 cm 2 /m a *-gal jelölt termékek csak megrendelésre kaphatók. A VMZ Dexter kapható ANTHRA- ZINC és PIGMENTO felülettel is: keresse ügyfélszolgálatunkat. 34 Katalógus

36 TARTOZÉKOK Szellôzô elemek, falszegélyek, tetôgerinc elemek, ólomszegélyek, a VMZINC számos kiegészítôt kínál mindenféle horganytetô utómunkálataihoz és vízhatlanságához. De kaphatók tartozékok cserép- vagy palatetôhöz is. Érdemes erre is gondolnia! A méretre szabott elemek felhasználása megkönnyíti a felhelyezést. TARTOZÉKOK Szellôzési kiegészítôk Horganyfedéshez Kiegészítô szellôzô elemek Palatetôkhöz Horgany kiegészítôk Pala- és sík felületû cserépfedéshez Horgany kiegészítôk Cseréptetôkhöz 36. oldal 38. oldal 40. oldal 41. oldal Katalógus 35

37 Szellôzési kiegészítôk Horganyfedéshez VMZ Perforált ereszszegély és rögzítések (készlet) 4 merevítô + 4 rögzítô kapocs 2 méteres elemenként Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer (m) 09857* Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 Gerincelem nyeregtetô kiszellôztetéséhez VMZ 941 (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer 4 merevítô 2 méteres elemenként Gerincelem félnyeregtetô kiszellôztetéséhez VMZ 942 (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer a *-gal jelölt termékek csak megrendelésre kaphatók. 36 Katalógus

38 MÁRKA és SZOLGÁLTATÁSOK Kiszellôztetô elem félnyeregtetô falhoz csatlakozásához VMZ 943 Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 TARTOZÉKOK VMZ Hagyományos szellôzôk 260 Referencia Típus Natúr CH4T forrasztandó QUARTZ-ZINC QCH4T forrasztandó ANTHRA-ZINC PCH4T forrasztandó 250 Referencia Típus * Natúr 1/2 R lekerekített végû Referencia Típus 06038* Natúr CH4R forrasztandó * QUARTZ-ZINC QCH4R forrasztandó 06162* ANTHRA-ZINC PCH4R forrasztandó Szellôzési terület: 85 cm 2 /m VMZ Pontszellôzô idom Átmérô Magasság mm) Típus * Natúr rácsos * Natúr rácsos * Natúr rácsos a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 37

39 Kiegészítô szellôzô elemek Palatetôkhöz Szellôzési kiegészítôk VMZ Intégra tetôszellôzô Kiszellôzô felület (cm 2 ) * ANTHRA-ZINC * ANTHRA-ZINC 145 Minimum 29 %-os lejtés (16 ) Szabadalmaztatott rendszer VMZ Hagyományos szellôzô elemek Referencia Kiszellôzô felület (cm 2 ) * Natúr CH3T * QUARTZ-ZINC QCH3T * ANTHRA-ZINC PCH3T 85 Háromszögletû Félkörívû Referencia Kiszellôzô felület (cm 2 ) * Natúr CH3R * ANTHRA-ZINC PCH3R Referencia Kiszellôzô felület (cm 2 ) 06029* Natúr CH3N VMZ Folyamatos szellôzésû gerincelem PVM 830 (m) Hasznos hossz (m) * ANTHRA-ZINC 2 1,95 A VBA 4x30 rögzítô csavarokat együtt szállítjuk. Szabadalmaztatott rendszer. Kiszellôzô felület (cm 2 ) 170 (85 minden oldalról) VMZ Gerincelem oromzat * ANTHRA-ZINC a *-gal jelölt termékek csak megrendelésre kaphatók. 38 Katalógus

40 MÁRKA és SZOLGÁLTATÁSOK Kiszellôztetô elemek VMZ Intégra kiszellôzô Kiszellôzô felület (cm 2 ) Névleges kimeneti csatlakozás * ANTHRA-ZINC 145 Ø 125 (*) (*) Mûanyag reduktorral, 80 és 100 mm átmérôjû kivezetéshez VMZ Intégra Mechanikai kiszellôzô Kiszellôzô felület (cm 2 ) Névleges kimeneti csatlakozás * ANTHRA-ZINC 145 Ø * ANTHRA-ZINC 200 Ø 160 (*) (*)Mûanyag reduktorral szállítjuk 125 mm átmérôhöz. 40%-nál nagyobb lejtéshez. Szabadalmaztatott rendszerek. TARTOZÉKOK VMZ Szellôzô kimenet Primaire 791 Referencia Átmérô * ANTHRA-ZINC P791SVP és 80 mm-es szûkítôvel szállítjuk. VMZ Pontszellôzô idom Átmérô Magasság Típus * Natúr rácsos * Natúr rácsos * Natúr rácsos a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 39

41 Horgany kiegészítôk Pala- és sík felületû cserépfedéshez VMZ tetôablak Nyílás méret * ANTHRA-ZINC 610 x 410 a *-gal jelölt termékek csak megrendelésre kaphatók. 40 Katalógus

42 Horgany kiegészítôk Cseréptetôkhöz MÁRKA és SZOLGÁLTATÁSOK Szegélyelemek és kiegészítôk Nagy és egész nagy domborulatú cserepek Sík felületû és kis domborulatú cserepek TARTOZÉKOK VMZ Perforált gerincelem bordázott ólomszalaggal (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1,95 90 natúr * Natúr 2 1,95 90 barna * Natúr 2 1,95 90 tégla * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös * Natúr 2 1, natúr * Natúr 2 1, tégla * Natúr 2 1, vörös VMZ Roll Perforált gerinclezáró tekercs (m) Ólomgallér színe * Natúr tégla * Natúr barna * Natúr tégla a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 41

43 VMZ Falszegélyzáró elem bordázott ólomgallérral (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös VMZ Rácsos falszegélyzáró elem ólomgallérral (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös VMZ Falszegélyelem bordázott ólomgallérral (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1,95 90 natúr * Natúr 2 1,95 90 barna * Natúr 2 1,95 90 tégla * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös Felhelyezés ragasztó anyaggal (SNJF 1. kategória), cementtel vagy habarccsal. Rögzítés csavarral. kód (200 darab/doboz) VMZ Kúpkapocs gerinc- vagy sarokcseréphez * Inox Anyag a *-gal jelölt termékek csak megrendelésre kaphatók. 42 Katalógus

44 Horgany kiegészítôk Cseréptetôkhöz MÁRKA és SZOLGÁLTATÁSOK A VMZ Vápa elem cseréptetôhöz Kiterített szélesség A oldal méret * Natúr , * Natúr , * Natúr , * Natúr , * Vörös , * Vörös ,70 2 TARTOZÉKOK VMZ Pontszellôzô idom Átmérô Magasság Típus * Natúr rácsos * Natúr rácsos * Natúr rácsos VMZ Szellôzô horganycserépelem síkfelületû cserepekhez Kiszellôzô felület (cm 2 ) * QUARTZ-ZINC VMZ Tetôablak síkfelületû cserepekhez Nyílás méret * Natúr 610 x 410 a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 43

45 44 Katalógus

46 HOMLOKZAT A VMZINC aktívan hozzájárul és népszerûsíti a horgany homlokzati felhasználását. Kezdetben, a horgany tetôfedési rendszereibôl származó megoldásokat kínált: hagyományos lécbetétes vagy állókorcos rendszereket (amely HOMLOKZAT VMZ Beakasztókorcos profil VMZ Árnyékfalcos profil VMZ Sinus profil VMZ Adeka VMZ Dexter 47. oldal 48. oldal 52. oldal 54. oldal 55. oldal lehetôvé teszi a tetôfedés illesztéseinek folytonosságát a homlokzaton is), valamint kiselemes fedési rendszer felhasználásával, mint például VMZ Adeka vagy VMZ Dexter. Manapság a VMZINC széles skálát kínál speciális rendszerekbôl, elôre gyártott elemekkel, amelyek teljesen felöltöztetik a homlokzatot, legyen szó akár új vagy felújítandó, szolgáltató, vagy akár lakóépületekrôl. Katalógus 45

47 Homlokzat horganyból VMZ Beakasztókorcos profil Fa aljzatra rögzíthetô burkolati rendszer, egymásba akasztható korccal készült, hoszszanti irányú fugázással. > Esztétikus és rugalmas megoldás, amelylyel hangsúlyozhatjuk a fedés, vagy burkolat folyamatosságát, horizontális vagy vertikális felhelyezéssel. VMZ Árnyékfalcos homlokzatburkolati rendszer Másodlagos fa- vagy fémszerkezetre rögzíthetô profilokból álló homlokzatburkolati rendszer. A profilok egymással simán összeilleszthetôk, látható rögzítések nélkül, amely esztétikus megjelenést biztosít. > Strukturált látványt nyújt, rugalmas és pontos lefedést igénylô sík homlokzatokhoz. VMZ Adeka kiselemes homlokzatburkolati rendszer Kis, hagyományos kialakítású, rombusz alakú elemekbôl álló szabadalmaztatott rendszer, amely kiválóan alkalmas homlokzatok burkolásához. VMZ Dexter kiselemes elemek homlokzatburkolati rendszer Elôre gyártott, kiselemekbôl álló szabadalmaztatott rendszer, amelyeket egymással párhuzamosan vagy lépcsôzetesen lehet felhelyezni speciális szerszámok nélkül, horgannyal való homlokzati burkolások kivitelezésénél. VMZ Sinus profil Másodlagos fa- vagy fémszerkezetre rögzíthetô, sinusgörbét formázó és profilokból álló burkolati rendszer. > Hullámzó geometrikus forma, amellyel dinamikusabbá tehetjük a síkfelületeket, 3 fajta hullámhossz választható, vízszintes vagy függôleges felhelyezéssel, szabvány QUARTZ-ZINC és ANTRHA-ZINC profilokkal. 46 Katalógus

48 Beakasztókorcos profil A homlokzati korcolás VMZ Beakasztókorcos profil Tengely távolság úság Elméleti tömeg (kg/m 2 ) Standard profilok * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * PIGMENTO zöld , * PIGMENTO zöld , * PIGMENTO zöld , * PIGMENTO zöld , * PIGMENTO vörös ,87 0,8 mm-es vastagság * PIGMENTO vörös , * PIGMENTO vörös , * PIGMENTO vörös , * PIGMENTO kék ,87 A beakasztókorcos profil kapható ANTHRA-ZINC kivitelben is, kérjük vegye fel velünk a kapcsolatot * PIGMENTO kék , * PIGMENTO kék , * PIGMENTO kék ,43 Nem szabvány profilok * QUARTZ-ZINC , * QUARTZ-ZINC ,87 HOMLOKZAT Rögzítések Anyag Típus * Galvanizált acél Pánt * Galvanizált acél Kapocs a *-gal jelölt termékek csak megrendelésre kaphatók. Horizontális felhelyezés Vertikális felhelyezés Katalógus 47

49 Árnyékfalcos homlokzatburkolati rendszer A homlokzat eleganciája Árnyékfalcos profil 10 vagy 20 mm-es süllyesztett illesztés Függôleges felhelyezés 1 Kiterített szélesség * QUARTZ-ZINC * QUARTZ-ZINC * QUARTZ-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO kék * PIGMENTO kék * PIGMENTO kék a *-gal jelölt termékek csak megrendelésre kaphatók. 48 Katalógus
