1 Katalógus

2 Katalógus MÁRKA és SZOLGÁLTATÁSOK Katalógus 1

3 2 Katalógus

4 Tartalom MÁRKA és SZOLGÁLTATÁSOK VMZINC Márka és szolgáltatások 5 VMZINC 6 Minôség és kreativitás az építôipari horgany szolgálatában Gyártás 7 Bejegyzett ipari márka Minôség 8 Páratlan követelmény Környezet az innováció szívében 9 Szolgáltatások 10 Segítség a tervezésben, kivitelezésben i megjelenés 11 Patinák, árnyalatok és színek Hengerelt horgany 13 VMZ Horgany szalagok VMZ Nagyméretû tekercsek VMZ Horgany lemezek VMZINC Tetôfedés 19 Felhasználási javaslatok Hidegtetô 22 VMZ Lécbetétes fedés VMZ Állókorcos fedés VMZ Delta Melegtetô 27 VMZ Strukturális tetô VMZ Kompakt tetô Kiselemes tetôfedô rendszer 31 VMZ Adeka VMZINC Tartozékok 33 Szellôzési kiegészítôk 34 Horganyfedéshez Kiegészítô szellôzô elemek 36 Palatetôkhöz Horgany kiegészítôk 38 Pala- és sík felületû cserépfedéshez Horgany kiegészítôk 39 Cseréptetôkhöz VMZINC Homlokzat 43 Homlokzat horganyból 44 VMZ Beakasztókorcos profil 45 Homlokzati korcolás VMZ Árnyékfalcos homlokzatburkolati rendszer 46 A homlokzat eleganciája VMZ Sinus profil 50 Ritmust ad a homlokzatnak VMZ Adeka 52 Homlokzat és tradíció VMZINC Esôvízelvezetés 53 Félkörszelvényû horgany ereszcsatornák 54 VMZ Dilatációs horgany tartozékok 57 VMZ Horgany lefolyócsövek és kiegészítôk 58 VM Horgany önzáró gyûrûk 60 VMZ Horgany lefolyócsövek és kiegészítôk 61 VMZ Négyszögszelvényû horgany ereszcsatornák 62 VMZ Négyszögszelvényû horgany lefolyócsövek 65 VMZ Vörösréz félkörszelvényû ereszcsatornák 66 VMZINC Díszítô elemek 69 VMZ Csúcsdíszek 70 VMZ Dombornyomásos eresz 71 Kiegészítô termékek 73 Különbözô eszközök 74 és kiegészítô termékek Katalógus 3

5 4 Katalógus

6 Márka és szolgáltatások MÁRKA és SZOLGÁLTATÁSOK Az Umicore egy belga illetôségû, modern anyagokra szakosodott nemzetközi csoport. A csoport a kohászat, a vegyipar és az anyagtudományok terén kamatoztatja szakértelmét, ahol hangsúlyozhatja egyediségét, legyen szó akár a mindennapi élethez szükséges termékekrôl, vagy a legújabb technológiai fejlesztésekrôl. Az Umicore elsôdleges célja, hogy tartós értéket állítson elô, amely a fémek tervezésén, gyártásán és újrafelhasználásán alapszik. Céljait tökéletesen kifejezi az alábbi jelmondat: Materials for a better life (Anyagok egy jobb élet szolgálatában). A csoport az alábbi négy területen fejti ki a tevékenységét: Nemesfémek szolgáltatások Nemesfémek termékek és katalizátorok Anyagok fejlesztése Horgany speciális termékek Ezek a tevékenységek több területre oszlanak (például az építôipar). Az Umicore csoport minden kontinensen jelen van, ügyfelei is a világ minden tájáról származnak ben üzleti forgalma elérte a 9,7 milliárd eurót és jelenleg fôt foglalkoztat. Katalógus 5

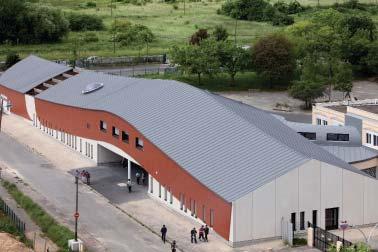

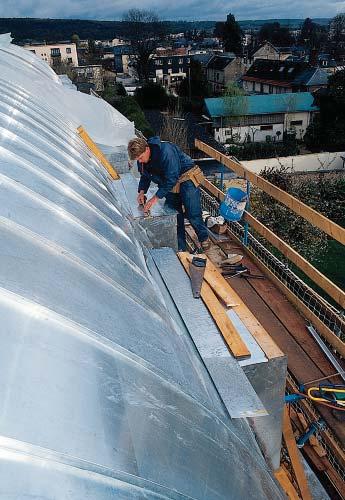

7 VMZINC Minôség és kreativitás az építôipari horgany szolgálatában A francia tetôfedôk elôtt már 170 éve jól ismert a VIEILLE MONTAGNE, amely a 90-es évek óta a VMZINC márkanevet viseli és az építôiparban használt hengerelt horgany termékek és rendszerek területén az Umicore kereskedelmi márkája. Az építôipar egyik kiemelkedô márkája, amely ismertségét a felhasznált anyagok és a szolgáltatások minôségének köszönheti. A termékek felét 35 országba exportálják. A cég Franciaországban a lemezeket, szalagokat, bádogos elemeket, esôvíz-elvezetô elemeket, kiegészítôket és számos, a kiszellôztetésnél vagy az utómunkálatoknál használatos kiegészítôt a 300 VMZINC pontból álló hálózatán keresztül forgalmazza, amely naprakész dokumentációval és nagy árukészlettel áll a cégek rendelkezésére. Budakeszin található raktáráruházunkban titán-cink lemezek, szalagok, nagyméretû tekercsek, fedôelemek, esôvíz-elvezetô rendszerek, továbbá egyéb késztermékek széles skáláját forgalmazzuk. Folyamatos raktárkészlettel állunk a viszonteladók és építtetôk rendelkezésére. A szelekción alapuló forgalmazói hálózat kialakítása megfelel a VMZINC stratégiájának, amelynek fô célkitûzése az ügyfelek elégedettségének biztosítása. A vásárlás elôtt, közben és után, a márka teljes szaktudását a megrendelôk, az építészek, a tervezô irodák, a vállalatok és a tetôfedô-bádogosok szolgálatába állítja, hogy tanácsokkal lássa el ôket, instrukciókat adjon számukra, részletes terveket és megvalósíthatósági tanulmányokat dolgozzon ki számukra, árajánlatokat adjon, vagy ha a helyzet úgy kívánja, segítsen eligazodni a jogszabályi elôírások között. A VMZINC nemcsak a horgany kiváló minôségét garantálja, hanem szakmai tapasztalatát is az önök elvárásainak szolgálatába állítja. 6 Katalógus

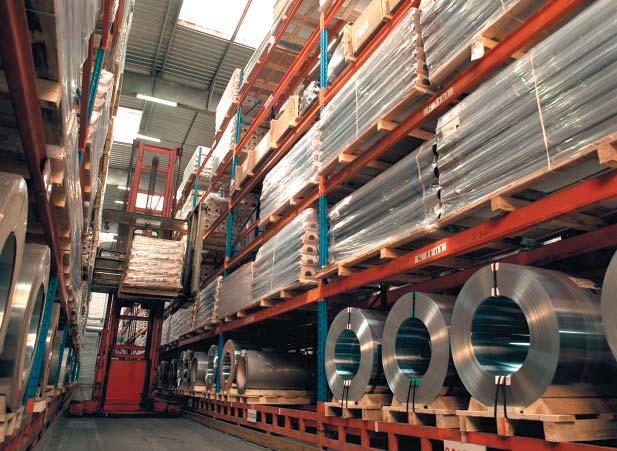

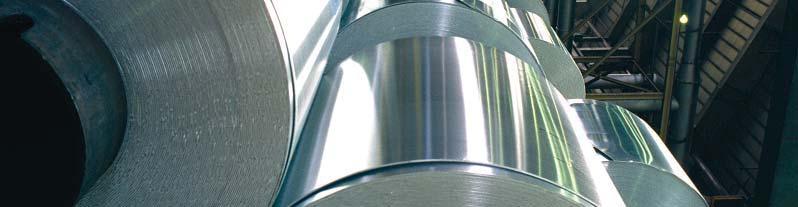

8 Gyártás Bejegyzett ipari márka MÁRKA és SZOLGÁLTATÁSOK Tekercs száma A VMZINC márka a francia és a nemzetközi piacon is jól ismert kiváló minôségû horgany termékeirôl, amelyeket tartóssága, megbízhatósága, megjelenése és tizennégy különbözô felületi megjelenése miatt kedvelnek. A két hengermû Auby-ban és Viviez-ben található. A Bray-et-Lû-ben mûködô üzem, valamint több más európai üzem a késztermékek elôállítására szakosodott. A gyártás elsô szakasza a 99,995%-os tisztaságú elektrolízis során elôállított fém megolvasztása, majd ötvözése rézzel és titánnal indukciós kemencében. A folyékony ötvözet ezután egy öntôgépbe kerül, ahol megszilárdul egy mintegy tíz milliméter vastag és egy méter széles lap formájában, amelyet lemezbugának neveznek. A gépben történô hirtelen hûtésnek köszönhetôen homogén és szilárd szerkezetet kapunk. A lemezbugát ezután hengerelik, három-öt lépésben, hogy elérje a kívánt végsô vastagságot. Gyártó üzem V = Viviez A = Auby Uniós norma Az utolsó szakaszban speciális utómegmunkáló gépsorokon a hengerelt horganyt a kívánt tömegûre és szélességûre feltekercselik. Holland logo A tekercseket ezután lemezekre vagy nagyobb szalagokra formálják, késztermékek gyártásához vagy építkezéseken történô felhasználáshoz. ertified quality PREMIUMZINC logo Horganyötvözet rézzel és titánnal Logo Az ISO 9001:2000 szabvány kiterjed a teljes franciaországi termelésre és ügyviteli tevékenységre. felület Katalógus 7

9 Minôség Páratlan követelmény EN 988: horganyra vonatkozó európai jogszabály A VMZINC hengerelt horgany megfelel az európai NF EN 988 szabványnak, amely garantálja a horgany 99,995 %-os tisztaságát még a réz és a titán hozzáadása elôtt, valamint a mérettel és mechanikai tulajdonságokkal kapcsolatos elôírások betartását. A jogszabálynak való megfeleléssel garantálható az anyag épületeknél történô felhasználására vonatkozó tízéves garancia. VMZINC minôségjelzés A VMZINC a kiváló minôség megôrzése érdekében létrehozta a PREMIUMZINC minôségjelzést, amely még az EN 988 szab- Teszt PREMIUMZINC EN 988 Kémiai összetétel Cink Z1 korlátozott Pb-val és Cd-vel Z1 Réz 0,08-0,2 % 0,08-1,0 % Titán 0,07-0,12 % 0,06-0,2 % Alumínium 0,015 % 0,015 % Méretek Lemez /szalag vastagsága +/-0,02 mm +/-0,03 mm Lemez / szalag szélessége +2 / 0 mm +2 / 0 mm Egyenesség 1,5 mm/m 1,5 mm/m Simaság 2 mm és omega 0,6 2 mm Mechanikai jellemzôk Szokásos rugalmassági határérték 0,2 %-nál N/mm N/mm 2 Szakítószilárdság N/mm N/mm 2 Szakadási nyúlás 35 % 35 % Vickers keménység 45 - Hajlítási próba nincs repedés a hajtásnál nincs repedés a hajtásnál Kiegyenesedés hajlítás után nincs szakadás - Fennmaradó megnyúlás (1 órás nyomáspróba) Hajtási teszt 4 C-on (30 mm/per) 0,08 % 0,1 % nincs szakadás - Erichsen próba 7,5 mm repedés nélkül - ványnál is szigorúbb elôírásokat tartalmaz. A minôségjelzés egyes tekintetben szigorúbb, például a lemezek felülete és kémiai összetétele szempontjából. Egyébként a tetôfedôk és forgalmazók olyan, európai követelményszintet is meghaladó tesztekkel is találkozhatnak, mint például 4 C-on történô hajlítási és formázási tesztek. A megjelölés, mint védjegy A VMZINC hengerelt termékeinek szigorú minôségjelzése (lásd a 7. oldalt) garantálja a szakemberek számára a felhasznált horgany, illetve a gyártás és feldolgozás során elvégzett mûveletek és ellenôrzések kiváló minôségét. Az alábbi jelöléseket tartalmazza: VMZINC jelzés és logó, fém összetétele, PREMIUMZINC minôsítés, EN 988 európai szabvány, származási üzem, vastagság, gyártási kód. ISO 9001 minôségbizonyítvány, 2000 verzió Az ISO 9001 minôségbizonyítvány mind az adminisztratív és gyártási területek, mind a termékekre és a szolgáltatásokra egyaránt vonatkozik. Tükrözi a VMZINC megbízhatóságának és szaktudásának hagyományát, valamint a termékek, szolgáltatások, gyártási eljárások folyamatos javítását célzó törekvéseit. Magas szintûek a környezetvédelemre irányuló törekvéseink is, így Franciaországban három telephely is megkapta az ISO tanúsítványt 8 Katalógus

10 Környezet az innováció szívében MÁRKA és SZOLGÁLTATÁSOK A VMZINC a környezeti kérdéseket fejlesztési és innovációs stratégiájának központi elemeként kezeli és a folyamatos megújulást, az átlátható kommunikációt és innovatív megoldások kifejlesztését tûzi ki célul annak érdekében, hogy megfelelhessen a fenntartható fejlôdés kihívásainak. Folyamatos megújulás A VMZINC célja, hogy üzemeinek környezeti teljesítményét folyamatosan javítsa az ISO14001 Biztosítási Rendszer keretében, csakúgy, mint termékei környezeti kihatásait a termékek tervezési és fejlesztési fázisaiban, amelyek a környezetbarát szemlélet alapján lettek kialakítva. A környezetbarát szemlélet lényege, hogy a környezeti kérdéseket már az új termékek fejlesztési fázisaiba be kell építeni, a meglévô folyamatokat pedig új megoldások alapján át kell gondolni a környezeti hatékonyság növelése érdekében. Átlátható kommunikáció Az Umicore Batiment termékein elvégzi a nemzetközi normákban meghatározott környezeti vizsgálatokat (ISO ) és vállalja, hogy átlátható módon nyilvánosságra hozza azok eredményeit a nemzetközi szabványban meghatározott Környezetvédelmi Terméknyilatkozat formájában (ISO III. típus), valamint az EN 988 jelölésû európai szabványnak megfelel, melyet a hengerelt termékein fel is tüntet. Innováció a fenntartható építkezés érdekében Természetes és alapvetô alapanyagok A cink természetes formában megtalálható a környezetünkben (átlagosan a földkéregben 70 mg/kg). Ezen kívül alapvetô és így nélkülözhetetlen az élôlények fennmaradásához (az emberi szervezet legkisebb mikroorganizmusa). Tartós, újra felhasználható és alacsony energiafogyasztású anyag A hengerelt horgany rendkívül tartós anyag, amelynek élettartama év is lehet az éghajlati feltételektôl függôen. Újra felhasználható és a gyakorlatban a régi horganylemezek 95%-t tényleg újrahasznosítják különbözô ágazatokban (2. öntésû horgany, cinkoxid és sárgaréz ötvözet). A gyártása a hasonló burkoló anyagokéhoz képest kevesebb energiát igényel, mivel a fém olvadási hômérséklete viszonylag alacsony. Megoldások a fenntartható építkezés érdekében (A kiváló minôséget és a környezet védelmét garantáló eljárás HQE eljárás) Katalógus 9

11 Szolgáltatások Segítség a tervezésben, kivitelezésben A VMZ Pro-zinc a bádogos szakembereknek szánt hivatalos továbbképzési program, amely a szakszerû beépítési technikákról, horgany felhasználási lehetôségekrôl kínál, tetôfedésekhez, homlokzatokhoz, illetve az esôvíz elvezetésekhez szakmai módszereket. A gyakorlatokat képzett oktatócsoport végzi a VMZ Pro-zinc oktató központjában vagy más helyszíneken (szakközépiskolák, hivatalos oktató központok, stb.) valódi munkakörülmények szimulálásával vagy életnagyságú maketteken, amelyek bemutatják a munkaterületen elôforduló valamennyi esetet. Így megismerhetik az alakítás, hegesztés, hajlítás, stb. során használt szerszámokat is. A foglalkozásokat maximum 8-10 fôs csoportokban tartjuk, hogy biztosítani tudjuk a kiváló munkakörülményeket és a tapasztalatcsere megfelelô minôségét. A VMZ Pro-Zinc csapata továbbképzéseket is szervez szakembereknek. A több modult felölelô szakmai gyakorlataink kínálata: Kémények kialakítása (3 napos továbbképzés) Fedés hosszú lemezekkel, állókorcos illesztéssel (3 napos alapoktatás) Fedés hosszú lemezekkel, állókorcos illesztéssel (3 napos továbbképzés) Gyakorlat egyéni kérés alapján Helyszíni mûszaki szaktanácsadás Az építkezések helyszínén, vagy a tervezés stádiumában, szakembereink tanácsaikkal segítik önt a kivitelezések kezdeti nehézségeinek megoldásában. Ezzel a szolgáltatásunkkal ön megbízhatóan és gyorsan meg tudja oldani a kivitelezéskor felmerülô esetleges kérdéseket, illetve megismerheti az egyedi megoldásokat. A tanfolyamok idôpontjáról érdeklôdjön ügyfélszolgálatunknál. Tel.: Katalógus

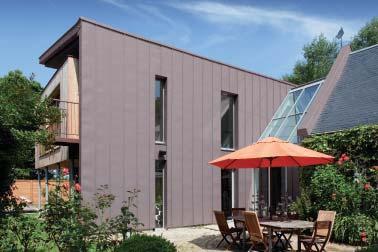

12 i megjelenés Patinák, árnyalatok és színek MÁRKA és SZOLGÁLTATÁSOK A horgany egyik legszembeötlôbb tulajdonsága a tartósság. A külsô hatásoknak kitett felületen patina képzôdik, és ez ellenállóvá teszi a korrózióval és a kopással szemben: évig is ellenáll a környezeti feltételektôl függôen. Ugyanakkor a kivitelezés után semmilyen karbantartásra nincs szükség. Natúr Az enyhén fényes natúr horganyon 6 hónap-két év elteltével képzôdik patina, a környezettôl és az épület elhelyezkedésétôl függôen. Natúr horgany PIGMENTO január 1. óta a VMZINC új, színes, elôpatinázott termékeket kínál, amely megôrzi a horgany természetes erezetét. A három színváltós árnyalat után, 2012-tôl megjelentünk egy új színnel, a PIGMENTO kéreg barnával. Új épületek létrehozásához és más anyagokkal való kombinációhoz: VMZINC már 14 felületi megjelenéssel kínálja a termékeket. Mechanikai és esztétikai sokrétûsége lehetôvé tesz eredeti, sôt idônként szokatlan, de sikeres párosításokat más anyagokkal: fa, tégla, beton, üveg QUARTZ-ZINC Galambszürke elôpatinázott horgany, amely hasonlít a Natúr horgany több hónapos használat utáni, természetesen patinásodott anyagához. Felújításoknál is nagyon kedvelt anyag, mivel a régebben beépített horgannyal homogén felületet mutat. Gyakran alkalmazzák homlokzatburkolatoknál, ahol a patina lassabban képzôdik, mint a tetôfedések esetében. QUARTZ-ZINC ANTHRA-ZINC Antracitszürke elôpatinázott horgany, amelyet tetôfedéshez és homlokzatokhoz is fel lehet használni. Patinabevonata erôs, külsô környezeti hatások esetén is nagyon homogén. A minôségi építészet egyik megnyilvánulása, jól harmonizál a palával. PIGMENTO zuzmó zöld PIGMENTO téglavörös PIGMENTO hamu kék PIGMENTO kéreg barna Lakkozott horgany A horgany felületét 25 mikron vastagságú poliészter lakkal vontuk be. Új esztétikai megoldásokat kínál különféle tervekhez és a más anyagokkal való együttes alkalmazásokhoz. Ráadásul, más horganyzott, vagy lakkozott fémekkel ellentétben, a felületét ért karcolások nem okoznak felpattogzódást vagy rozsdásodást, mivel a bevonat nélküli horgany saját patina réteget képez. fehér ANTHRA-ZINC vörös palaszürke AZENGAR Egyedülálló, legújabb horgany felületünk egy nyersebb és mattabb, vibráló, világos elegáns árnyalat. A maratott, egyenetlen felület új képet ad a cinkrôl. világos zöld égszínkék AZENGAR makao barna Katalógus 11

13 12 Katalógus

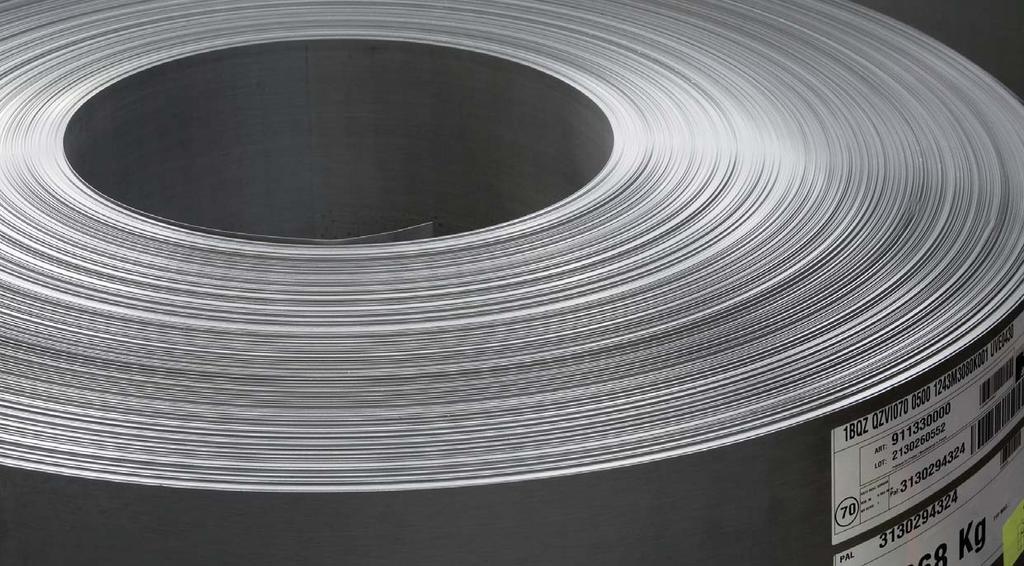

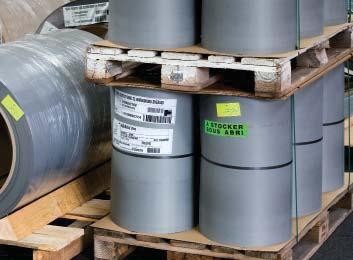

14 Hengerelt horgany A VMZINC a hengerelt horgany legszélesebb termékskáláját kínálja kisebb és nagyobb tekercsek, szalagok, lemezek formájában, szabvány vagy egyéni méretekben, tetôfedéshez, homlokzatburkoláshoz és egyéb elemek gyártásához. A táblázatokban a tetôfedésekhez leginkább ajánlott hengerelt termékek cikkszámait találja. A felületi megjelenést natúr, elôpatinázott vagy lakkozott könnyen be lehet azonosítani a táblázat elsô oszlopában megadott színjelzések alapján. ZINC HENGERELT HORGANY Z VMZ Horganyszalagok VMZ Nagyméretû tekercsek VMZ Horganylemezek 14. oldal 16. oldal 18. oldal Katalógus 13

15 Fix hosszúságú tekercsek Natúr Horgany szalagok Szélesség (m) ,3 Elméleti súly (kg) 00687* Natúr 0, * Natúr 0, * Natúr 0, Natúr 0, Natúr 0, * Natúr 0, Natúr 0, Natúr 0, * Natúr 0, A fentiektôl eltérô méretû termékeket is gyártunk, szállítunk. Kérjük, hogy egyedi méretû szalagok igénye esetén lépjen kapcsolatba ügyfélszolgálatunkkal. * Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. QUARTZ-ZINC Szélesség (m) ,3 Elméleti súly (kg) QUARTZ-ZINC 0, QUARTZ-ZINC 0, A fentiektôl eltérô méretû termékeket is gyártunk, szállítunk. Kérjük, hogy egyedi méretû szalagok igénye esetén lépjen kapcsolatba ügyfélszolgálatunkkal. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. VMZ DECA Speciális festékeltávolító QUARTZ-ZINC -hez és ANTHRA-ZINC -hez (lásd a 80. oldalt) ANTHRA-ZINC Szélesség (m) ,3 Elméleti súly (kg) ANTHRA-ZINC 0, ANTHRA-ZINC 0, , A fentiektôl eltérô méretû termékeket is gyártunk, szállítunk. Kérjük, hogy egyedi méretû szalagok igénye esetén lépjen kapcsolatba ügyfélszolgálatunkkal. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. A QUARTZ-ZINC és ANTHRA-ZINC 650 mm-es tekercseket hosszanti irányban egy 580 mm-es mûanyag fólia védi, amit el kell távolítani felhasználás után. a *-gal jelölt termékek csak megrendelésre kaphatók. A Natúr, QUARTZ-ZINC, ANTHRA-ZINC 0,65 mm vastag, 650 mm széles szalagokból folyóméterre is árusítunk. 14 Katalógus

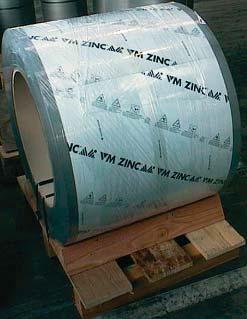

16 Z ZINC HENGERELT MÁRKA HORGANY és SZOLGÁLTATÁSOK PIGMENTO A PIGMENTO tekercseket hosszanti irányban egy 430, 580 vagy 990 mm-es mûanyag fólia védi, amit el kell távolítani felhasználás után. Szélesség (m) ,3 Elméleti súly (kg) * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, * PIGMENTO kék 0, * PIGMENTO kék 0, * PIGMENTO barna 0, * PIGMENTO barna 0, * PIGMENTO barna 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. Lakkozott horgany Szélesség (m) ,3 Elméleti súly (kg) Javítófesték A lakkozott horgany hegesztési felületeinek helyreállításához (lásd a 80. oldalt) * 09844* * Fehér/ Vörös Fehér/ Vörös Zöld/ Barna 0, , , * Zöld/ Barna 0, * Szürke/ Kék 0, * Szürke/ Kék 0, a *-gal jelölt termékek csak megrendelésre kaphatók. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. A fedési technika típusának megfelelô kiegészítôk (VMZ lécbetétes és VMZ állókorcos fedésekhez) a oldalon találhatók. A hengerelt horgany súlya Az elméleti tömeget 7,2-es sûrûsséggel számoltuk ki. Emlékeztetôül megadjuk a szabvány milliméteres vastagság és a régen használt méretezések megfeleltetését. Hengerelt horgany súlya m 2 -ként (kg) Régi méretezés 0,65 4, ,70 5, ,80 5, ,00 7, Katalógus 15

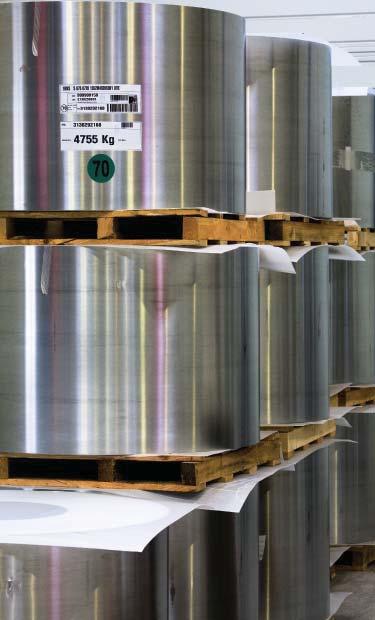

17 Nagyméretû tekercsek A nagyméretû tekercseket a raklapokon tengelyükkel vízszintesen elhelyezve szállítjuk. Natúr Szélesség Elméleti hossz Elméleti súly (kg) * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, * Natúr 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. QUARTZ-ZINC Szélesség Elméleti hossz Elméleti súly (kg) * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, * QUARTZ-ZINC 0, a *-gal jelölt termékek csak megrendelésre kaphatók. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. ANTHRA-ZINC A fedési technika típusának megfelelô kiegészítôk (VMZ lécbetétes és VMZ állókorcos fedésekhez) a oldalon találhatók. Szélesség Elméleti hossz Elméleti súly (kg) * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, * ANTHRA-ZINC 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. 16 Katalógus

18 Z ZINC HENGERELT MÁRKA HORGANY és SZOLGÁLTATÁSOK PIGMENTO Szélesség Elméleti hossz Elméleti súly (kg) * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, * PIGMENTO kék 0, * PIGMENTO kék 0, * PIGMENTO barna 0, * PIGMENTO barna 0, * PIGMENTO barna 0, Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. Lakkozott horgany Szélesség Elméleti hossz Elméleti súly (kg) * Fehér/ vörös 0, * Fehér/ vörös 0, * Fehér/ vörös 0, * Zöld/ barna 0, * Zöld/ barna 0, * Zöld/ barna 0, A QUARTZ-ZINC, ANTHRA-ZINC és PIGMENTO tekercseket hosszanti irányban egy 430, 580 vagy 860 mm-es mûanyag fólia védi, amit el kell távolítani felhasználás után. a *-gal jelölt termékek csak megrendelésre kaphatók. Az 500 és 650 mm szélességû szalagokat elsôsorban korcolt tetôfedéseknél, homlokzatburkolásoknál lehet felhasználni. Katalógus 17

19 Horgany lemezek Natúr Szélesség Natúr 0, Natúr 0, Natúr 0, Natúr 0, * Natúr 1, Natúr perforált 0, QUARTZ-ZINC Szélesség QUARTZ-ZINC 0, QUARTZ-ZINC 0, QUARTZ-ZINC 0, Az ANTHRA-ZINC és PIGMENTO lemezeket mûanyag fólia védi, melyeket a felhasználás után el kell távolítani. ANTHRA-ZINC Szélesség 07383* ANTHRA-ZINC 0, ANTHRA-ZINC 0, * ANTHRA-ZINC 0, PIGMENTO Szélesség * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, * PIGMENTO barna 0, Lakkozott horgany Szélesség 10646* Fehér/Vörös 0, * Zöld/Barna 0, * Szürke/Kék 0, a *-gal jelölt termékek csak megrendelésre kaphatók. A fentiektôl eltérô méretû termékeket is gyártunk, szállítunk. Kérjük, hogy egyedi méretû szalagok igénye esetén lépjen kapcsolatba ügyfélszolgálatunkkal. 18 Katalógus

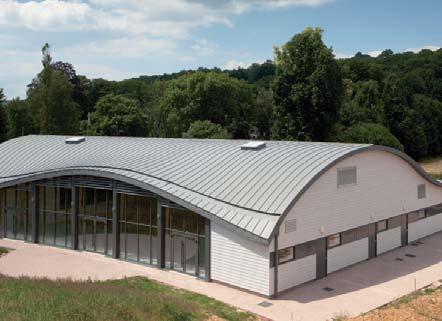

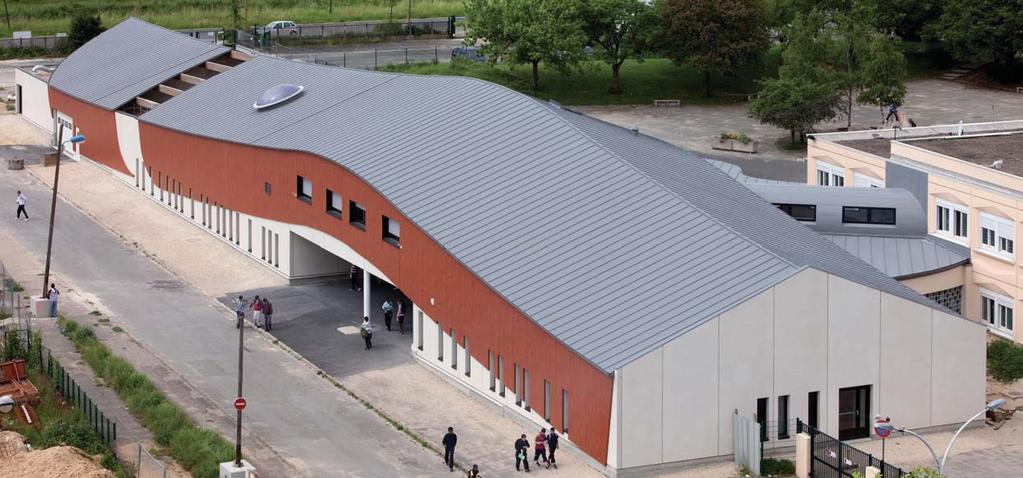

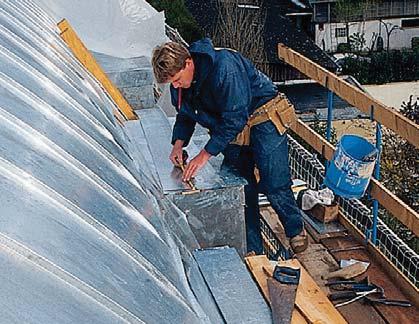

20 TETÔFEDÉS A VMZINC nagyszabású Kutatási és Fejlesztési projektbe kezdett annak érdekében, hogy bizonyítsa a horgany felhasználhatóságát a fenntartható fejlôdés érdekében és innovatív megoldások kidolgozásában. A lécbetétes vagy állókorcos hagyományos megoldások mellett, katalógusunk bemutatja azokat az építkezési rendszereket, amellyel lehetôvé válik a horgany eddig nem kompatibilis aljzatra, vagy melegtetôre való beépítése is. FEDÉS Hidegtetô Melegtetô Kiselemes tetôfedô rendszer 22. oldal 27. oldal 31. oldal Katalógus 19

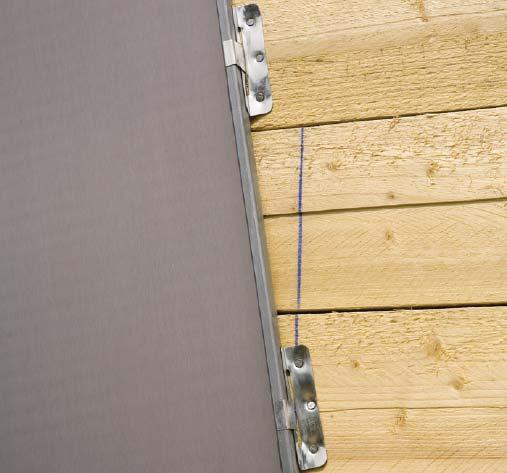

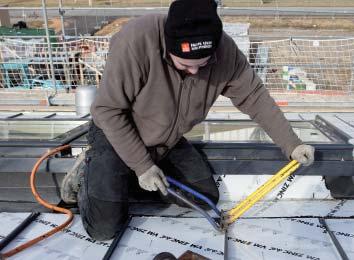

21 Felhasználási javaslatok Hagyományos horganyfedés Aljzat Folyamatos és szilárd aljzatra helyezés A leggyakrabban használt aljzat a horgannyal kompatibilis fadeszkázat, mely egyszerû és gazdaságos, valamint rugalmas (íves, vagy kúpos formák esetén) tulajdonságai miatt részesül elônyben. Aljzat Alkalmazható Nem alkalmazható Fadeszkázat Erdeifenyô, jegenyefenyô, lucfenyô, nyárfa Az összes olyan fafajta, melynek ph-értéke kisebb, mint 5. (pl. tölgyfa) Rétegelt falemez, mely lehet egyszerû vagy szendvics-panel (melegtetô) Nem faaljzat (beton, szigetelôanyag, semleges film vagy membrán réteg) Az aljzat nem kompatibilis a horgannyal, mûszaki szakvéleményért kérem, forduljon hozzánk. Az aljzat nem kompatibilis a horgannyal, mûszaki szakvéleményért kérem, forduljon hozzánk. 20 Katalógus

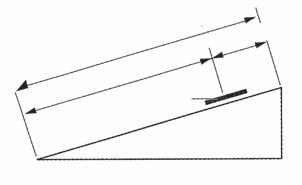

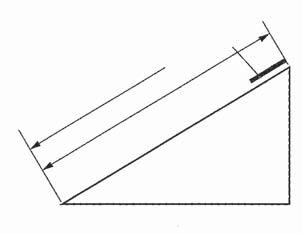

22 MÁRKA és SZOLGÁLTATÁSOK Méretjellemzôk úság A táblalemezek maximális hossza 3 m. Szalagok hosszúsága a tetô hajlásszögének megfelelôen az alábbi lehet: 8,8 % 60 % (5-30 ) közötti hajlásszög esetén: maximum 13 m. (1. Ábra) 60 %-nál (30 ) nagyobb hajlásszög esetén: maximum 10 m. (2. Ábra) FEDÉS 1. ábra maximális hosszúság 13,00 m H1=10,00 m H2=3,00 m rögzítés Szélesség A lemezek ajánlott szélességét a terület szélviszonyának megfelelôen az alábbi táblázat mutatja 8,8 % < P < 60 % 2. ábra rögzítés 10,00 m maximális hosszúság 10,00 m Lemezvastagság A leggyakrabban használt lemezvastagságok: 0,65 mm, 0,70 mm, 0,80 mm. A hegyvidéki éghajlaton a 0,70 mm-es lemezvastagság követelmény a jelentôs hôingadozás miatt. P > 60 % Normál vagy enyhe szélviszonyok mm Erôs szélviszonyok 500 mm Hegyvidéki éghajlaton 500 mm-re határozzuk meg a lemezszélességet, az erôsebb szélviszonyok miatt. Ha nem tudjuk biztosan megállapítani egy terület szélviszonyát, javasoljuk az 500 mm-es lemezszélesség alkalmazását. Katalógus 21

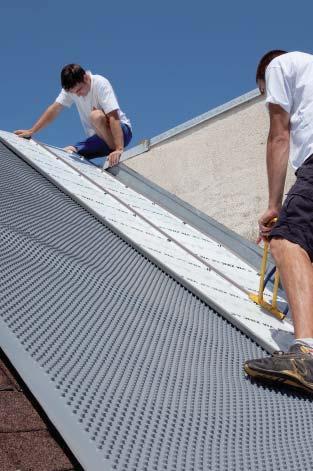

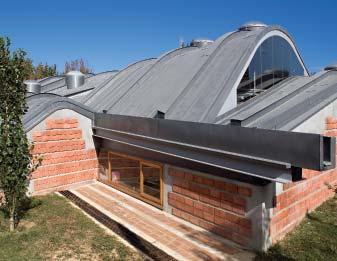

23 Hidegtetô A hidegtetô elve szerint egy légrés biztosítja a VMZINC fedés és az aljzat között a tetô kiszellôzését. Lécbetétes lemezfedés Nagyon rugalmasan alkalmazható az összetett síkformákhoz és a tetôáttörésekhez. Az építészek nagyon kedvelik dombor felületes kialakítását, amelyen jól érvényesülnek az árnyékhatások, és kiválóan illeszkedik a városi környezetbe. A lemezek felhelyezése nem igényel különösebb gépi technikát, csak egy lemezhajlító gépet. Karbantartása egyszerû, gyorsan lebontható és visszahelyezhetô. Állókorcos lemezfedés Ideális nagy felületek burkolásához. Különösen alkalmas olyan területek épületeinek tetôfedésére, ahol zord idôjárási viszonyok jellemzôek (hegyvidéki vagy kontinentális éghajlaton, erôs szélnek, esôzésnek vagy havazásnak kitéve). Maximális vízzárás. Ideális megoldás összetett vagy boltozatos, íves formákhoz. Az enyhe korcmagasság szabályos, esztétikus és modern kialakítást biztosít (25 mm az 5 mm-es vastagság esetén). VMZ DELTA rendszer Nem kompatibilis aljzaton is lehetôvé teszi a kiszellôztetett hidegtetô létrehozását, három részbôl áll: VMZ állókorcos vagy lécbetétes fedés VMZ DELTA átszellôztetô polietilén réteg (DÖRKEN), amely 8,6 mm magas távtartókkal rendelkezik speciális rögzítôkapcsok Felhasználási területek: Zsindelyes vagy szigetelôréteggel fedett ferde, kiszellôztetett tetôszerkezetek helyreállítása. Felhelyezés fa- vagy farostlemez aljzatra való lerakásnál (kizárólag hidegtetônél) Nem kompatibilis aljzaton attika vagy vápa csatornák készítésénél vagy helyreállításánál Épületszobrászati elemek alapzatainak, vagy falszerkezeti párkányainak burkolásánál. Kivitelezés: Hegyvidéki éghajlaton alkalmazása kizárva. 22 Katalógus

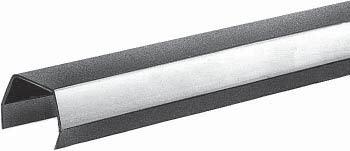

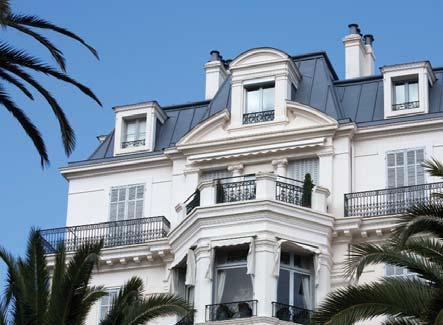

24 Lécbetétes fedés Nagy és kis tekercsek, lemezek: oldalon Rögzítô kapcsok lécbetétes fedéshez / Anyag Megnevezés Doboz/db Natúr horgany 1 1 lécalátétnyelv Inox ANTHRA-ZINC festett Inox ANTHRA-ZINC festett inox Szorító kapocs lécbetét takaró-elemhez 3 Szorító kapocs lécbetét takaró-elemhez 4 Rögzítôfül orom és homlokdeszka burkolásához 5 Rögzítôfül orom és homlokdeszka burkolásához FEDÉS 4 5 A Szabvány Lécbetét takaróelem Tetôsíkok lécbetéteinek takarásához: kiterített szélesség Tetôélekhez: kiterített szélesség 140 Tetôgerinchez: kiterített szélesség 166 Kiterítve A méret * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * Natúr , * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * ANTHRA-ZINC , * ANTHRA-ZINC , * ANTHRA-ZINC , * ANTHRA-ZINC , Hatféle színben* Lakkozott , Lakkozott , Lakkozott , a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 23

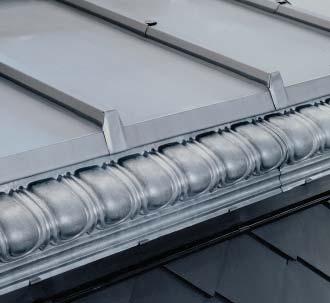

25 Lécbetét takaró kezdôelem Referenciaszám Kiterített szélesség 08202* Natúr 0, , * QUARTZ-ZINC 0, , * ANTHRA-ZINC 0, ,86 Lécbetét takaró záróelem Referenciaszám Kiterített szélesség 08203* Natúr 0, , * QUARTZ-ZINC 0, , * ANTHRA-ZINC 0, ,88 Lécbetét takaró átmeneti elem Referenciaszám Kiterített szélesség * Naturel * QUARTZ-ZINC * ANTHRA-ZINC 100 a *-gal jelölt termékek csak megrendelésre kaphatók. Szellôzési kiegészítôk: 38. oldal 24 Katalógus

26 MÁRKA és SZOLGÁLTATÁSOK Állókorcos fedés Nagy tekercsek, kis tekercsek és lemezek: oldal Rögzítések állókorcos fedéshez Ábra Megnevezés /Anyag Doboz/db Csúszókapocs 1.-es profilhoz Inox 250 FEDÉS Fix kapocs 1.-es profilhoz Inox Rögzítôfül orom és homlokdeszka burkoláshoz Inox Rögzítôfül orom és homlokdeszka burkoláshoz Festett inox ANTHRA-ZINC 50 Korczáró sapka Szélesség Magasság (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, Hatféle színben Lakkozott 0, a *-gal jelölt termékek csak megrendelésre kaphatók. Szellôzési kiegészítôk: 38. oldal Katalógus 25

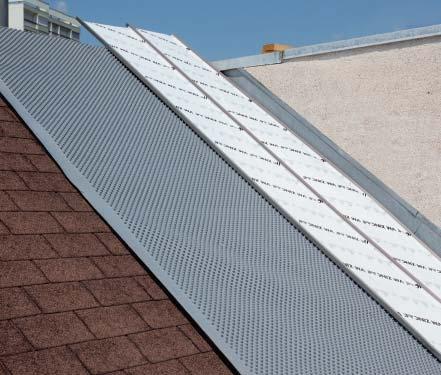

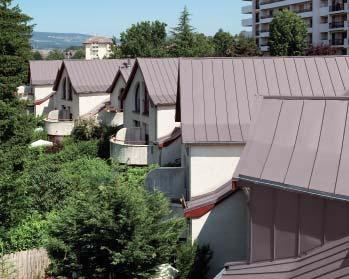

27 VMZ Delta Horgany szalagok (az összes felületben: Natúr, QUARTZ-ZINC, ANTHRA-ZINC, PIGMENTO, Lakkozott): oldal Átszellôztetô mûanyag lemez Szélesség (m) Hasznos felület (m 2 ) , Egy tekercs elméleti súlya: 23 kg. e: szürke, a felsô részen VMZ DELTA jelöléssel. Szélesség: 2000 mm, beleértve a 140 mm-es sávot az átfedéshez. 2 Rögzítôkapcsok Ábra Megnevezés Anyag Kiszerelés (doboz) Csúszó kapocs inox Fix kapocs inox Rögzítô kapocs horgany 100 A Delta csúszó és fix kapcsokat db-ra is árusítjuk Katalógus

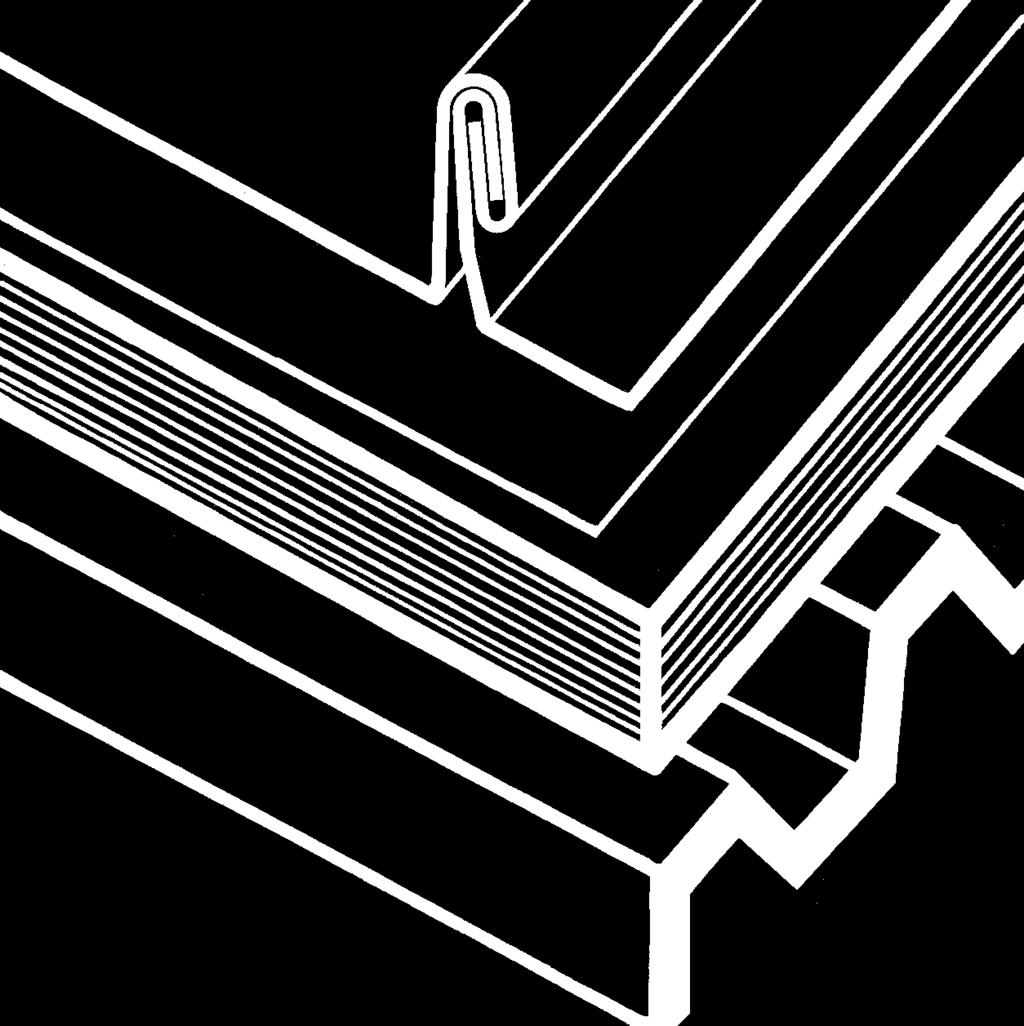

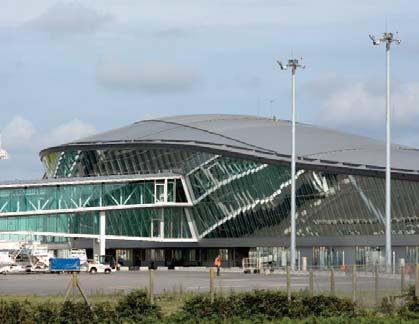

28 Melegtetô MÁRKA és SZOLGÁLTATÁSOK A hidegtetôvel szemben a melegtetô nem igényel kiszellôztetést. A horgannyal készített melegtetô egyik legfontosabb alkotó eleme a VMZ Zinc plus (szabadalmaztatott termék). A horgany belsô felületét 60 mikron vastagságú, kemencében ráégetett lakkréteg védi, amely különösen ellenálló a korrózióval szemben. VMZ Zinc plus natúr, ANTHRA-ZINC és PIGMENTO felületben megrendelés alapján megvásárolható. FEDÉS Felhasználási terület: Melegtetô gyenge vagy közepes idôszakos nedvességtartalommal bíró épületeknél és trópusi területeken (magas külsô higrometria). VMZ Strukturális tetôszerkezet Innovatív tetôszerkezet, mely nem igényel kiszellôztetést és a következôket egyesíti: VMZ Zinc plus állókorcos fedés (speciális rögzítéssel), nagy sûrûségû ásványi gyapot szigetelô réteg (lélegzô, vízelvezetô bevonat) acél, fa vagy beton aljzaton Csúszó kapocs rögzítéssel Köztes védôlemez Teherelosztó lemez Ásványi gyapot réteg Pára védô Acél tartószerkezet Állókorcos VMZ Zinc plus fedés Felhasználási terület: Nagyon magas higrometriás épületeknél. VMZ Kompakt tetôszerkezet Konstruktív melegtetô építészeti rendszer, áthatoló keresztirányú rögzítések nélkül, amely egyesíti: VMZ Zinc plus állókorcos fedést, FOAMGLAS cellás üvegszigetelést, acél aljzaton. 1 Acél tartószerkezet 2 Foamglas T4 hôszigetelés 3 Bitumenes kenés 4 Foamglas fémlemez (kapcsok rögzítéséhez) 5 Bitumenes vízszigetelô lemez 6 Elválasztó védôlemez 7 Csúszókapocs rögzítés 8 VMZ Zinc plus állókorcos fedés Katalógus 27

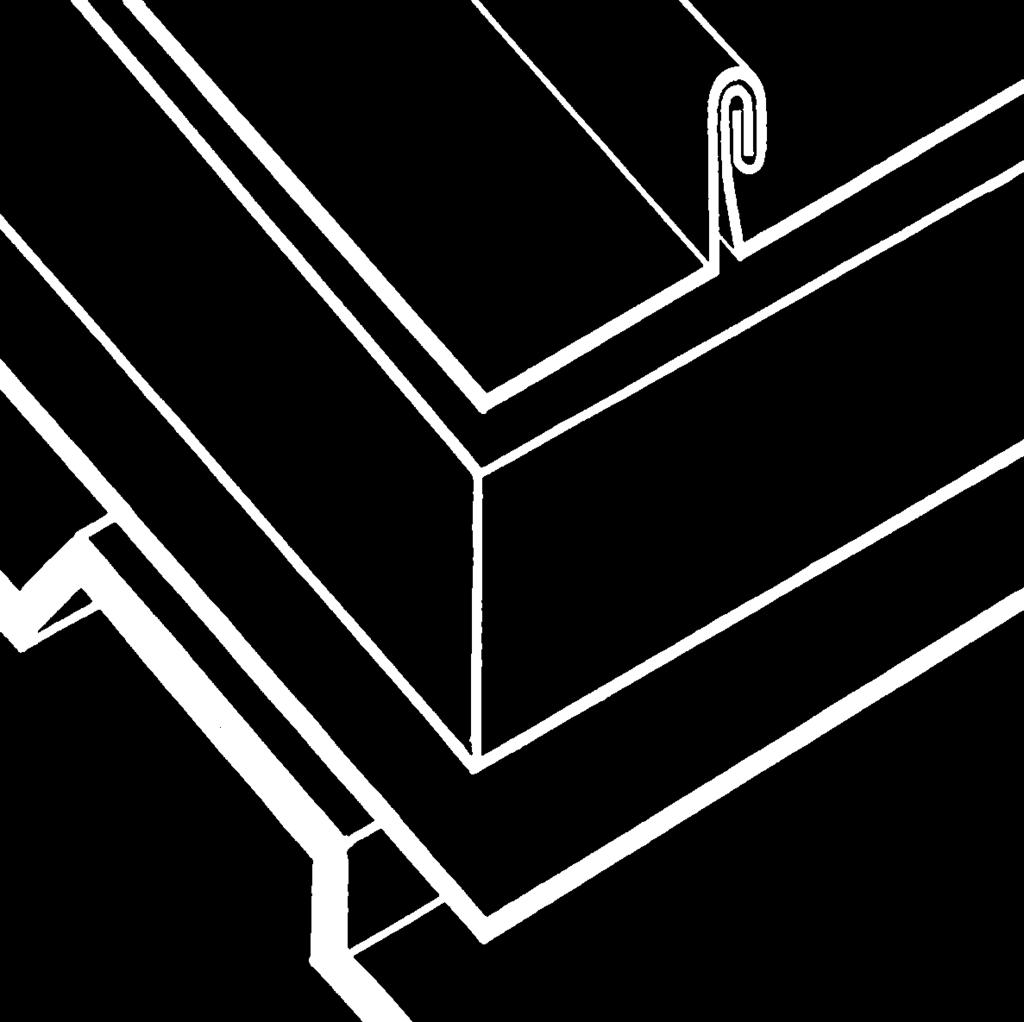

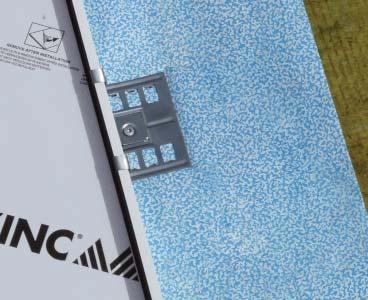

29 Strukturális tetô QUARTZ-ZINC PLUS nagy és kis tekercsek Szélesség Elméleti súly (kg) * QUARTZ-ZINC PLUS 0, * QUARTZ-ZINC PLUS 0, Egyéb méret iránti igény esetén forduljon vevôszolgálatunkhoz. QUARTZ-ZINC PLUS lemezek Szélesség Elméleti súly (kg) * QUARTZ-ZINC PLUS 0, , Rögzítôelemek A QUARTZ-ZINC PLUS szabadalmaztatott termék, csakúgy, mint a teherelosztó lemezek és a csúszó kapcsok. 4 Ábra Típus Anyag Furat Doboz/ db Csúszókapocs Inox * Teherelosztó 2 Inox lemez Fix kapocs Inox * 4 Köztes elem Erôs mûanyag * * * * * * * * * 5 Csavar Inox * * * * * 6 Betonra való speciális fix kapocs 100 Ereszszegélyelem * QUARTZ-ZINC 2000 a *-gal jelölt termékek csak megrendelésre kaphatók. 28 Katalógus

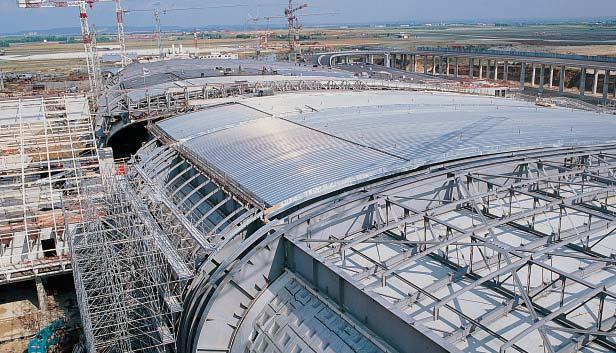

30 MÁRKA és SZOLGÁLTATÁSOK Kompakt tetô QUARTZ-ZINC PLUS nagy és kis tekercsek Szélesség Elméleti súly (kg) * QUARTZ-ZINC PLUS 0, * QUARTZ-ZINC PLUS 0, Egyéb méret iránti igény esetén forduljon vevôszolgálatunkhoz. FEDÉS QUARTZ-ZINC PLUS lemezek Szélesség Elméleti súly (kg) QUARTZ-ZINC PLUS 0, ,08 SPEDEC Csavar Megnevezés Doboz/db * SPEDEC csavar 1000 Ereszszegélyelem (m) * QUARTZ-ZINC 2000 a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 29

31 30 Katalógus

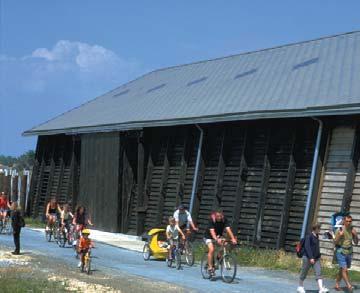

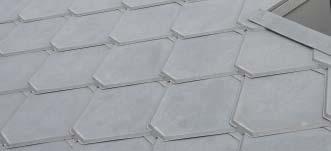

32 Kiselemes tetôfedô rendszer FEDÉS Felhasználási terület: Minimum 25%-os hajlásszögû hidegtetôknél. VMZ Adeka Szabadalmaztatott rendszer, amely elôre gyártott, pikkely alakú, kis elemekbôl áll: Kiemelkedô esztétikum, amely tökéletesen illik a modern építészethez, vagy a karakteres házak felújításához. A kiegészítôk teljes termékskálájával komplett tetôfedési rendszert alkot. Egyszerûen felhelyezhetô, három csavarozási hely és az illesztési pontok megjelölése, gyors összeillesztést tesz lehetôvé (9,4 elem négyzetméterenként). 30 éves garancia a horgany anyag gyártási hibából eredô korrozió miatt bekövetkezô átlyukadása ellen. Katalógus 31

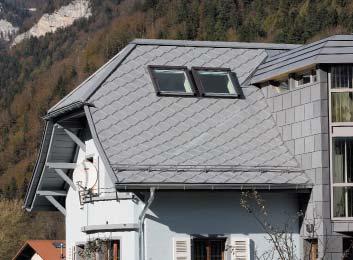

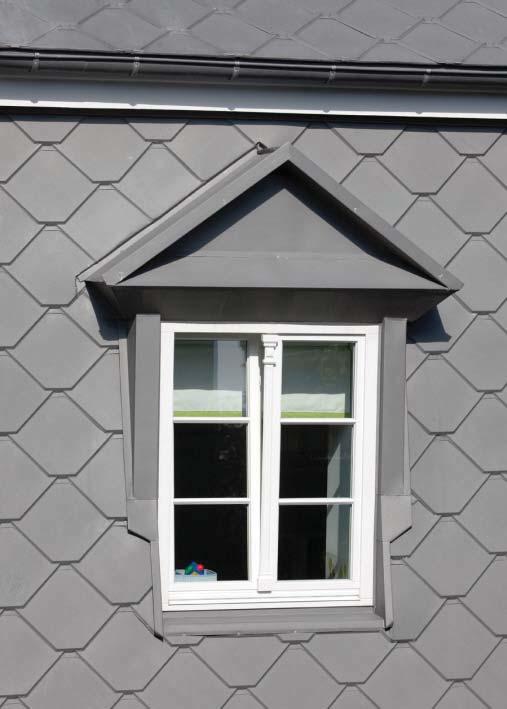

33 Szabadalmaztatott termék Adeka 24 elem = 2,5 m 2 VMZ Adeka Típus Méretek Súly (kg) * QUARTZ-ZINC elem 400 x 400 0, * ANTHRA-ZINC elem 400 x 400 0,740 ***** PIGMENTO zöld elem 400 x 400 0,740 ***** PIGMENTO vörös elem 400 x 400 0,740 ***** PIGMENTO kék elem 400 x 400 0,740 Rögzítô csavarokkal szállítjuk Ereszszegély Szélesség * QUARTZ-ZINC 400 x 400 0, * ANTHRA-ZINC 400 x 400 0,740 ***** PIGMENTO zöld 400 x 400 0,740 ***** PIGMENTO vörös 400 x 400 0,740 ***** PIGMENTO kék 400 x 400 0,740 Merevítôkkel és rögzítô kapcsokkal szállítjuk. A VMZ Adeka kapható ANTHRA-ZINC és PIGMENTO felülettel is: keresse ügyfélszolgálatunkat. Az Adeka rendszer további kiegészítô elemeit a bádogos szakemberek kérésre legyárthatják elôírásaink alapján. a *-gal jelölt termékek csak megrendelésre kaphatók. 32 Katalógus

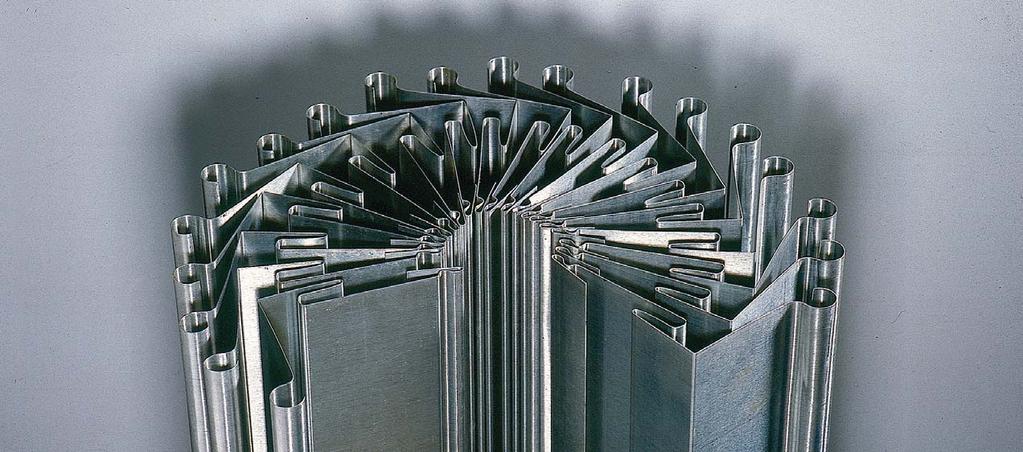

34 TARTOZÉKOK Szellôzô elemek, falszegélyek, tetôgerinc elemek, ólomszegélyek, a VMZINC számos kiegészítôt kínál mindenféle horganytetô utómunkálataihoz és vízhatlanságához. De kaphatók tartozékok cserép- vagy palatetôhöz is. Érdemes erre is gondolnia! A méretre szabott elemek felhasználása megkönnyíti a felhelyezést. TARTOZÉKOK Szellôzési kiegészítôk Horganyfedéshez Kiegészítô szellôzô elemek Palatetôkhöz Horgany kiegészítôk Pala- és sík felületû cserépfedéshez Horgany kiegészítôk Cseréptetôkhöz 34. oldal 36. oldal 38. oldal 39. oldal Katalógus 33

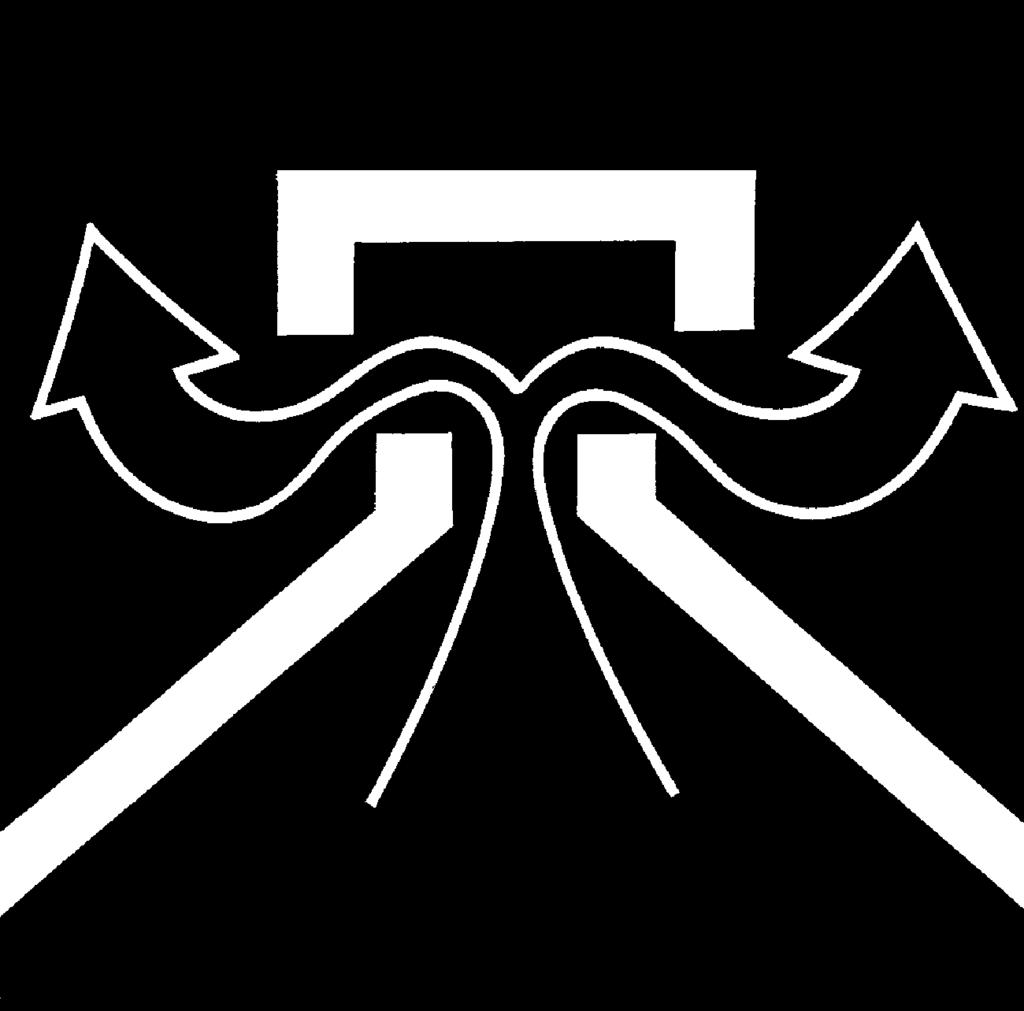

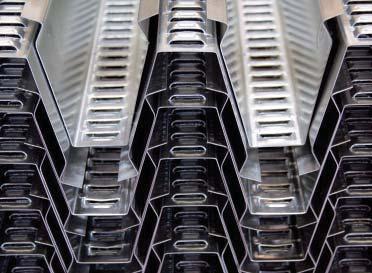

35 Szellôzési kiegészítôk Horganyfedéshez VMZ Perforált ereszszegély és rögzítések (készlet) 4 merevítô + 4 rögzítô kapocs 2 méteres elemenként Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer (m) 09857* Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 Gerincelem nyeregtetô kiszellôztetéséhez VMZ 941 (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer 4 merevítô 2 méteres elemenként Gerincelem félnyeregtetô kiszellôztetéséhez VMZ 942 (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer a *-gal jelölt termékek csak megrendelésre kaphatók. 34 Katalógus

36 MÁRKA és SZOLGÁLTATÁSOK Kiszellôztetô elem félnyeregtetô falhoz csatlakozásához VMZ 943 Szellôzési terület: 75 cm 2 /m Szabadalmaztatott rendszer (m) * Natúr 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0,70 2 Hatféle színben* Lakkozott 0,70 2 TARTOZÉKOK VMZ Hagyományos szellôzôk 260 Referencia Típus Natúr CH4T forrasztandó QUARTZ-ZINC QCH4T forrasztandó ANTHRA-ZINC PCH4T forrasztandó 250 Referencia Típus * Natúr 1/2 R lekerekített végû Referencia Típus 06038* Natúr CH4R forrasztandó * QUARTZ-ZINC QCH4R forrasztandó 06162* ANTHRA-ZINC PCH4R forrasztandó Szellôzési terület: 85 cm 2 /m VMZ Pontszellôzô idom Átmérô Magasság mm) Típus * Natúr rácsos * Natúr rácsos * Natúr rácsos a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 35

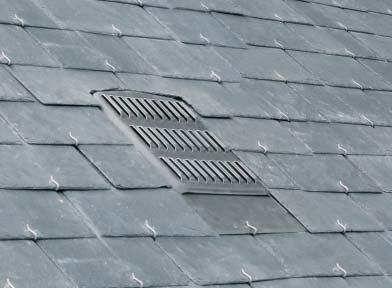

37 Kiegészítô szellôzô elemek Palatetôkhöz Szellôzési kiegészítôk VMZ Intégra tetôszellôzô Kiszellôzô felület (cm 2 ) * ANTHRA-ZINC * ANTHRA-ZINC 145 Minimum 29 %-os lejtés (16 ) Szabadalmaztatott rendszer VMZ Hagyományos szellôzô elemek Referencia Kiszellôzô felület (cm 2 ) * Natúr CH3T * QUARTZ-ZINC QCH3T * ANTHRA-ZINC PCH3T 85 Háromszögletû Referencia Kiszellôzô felület (cm 2 ) * Natúr CH3R 85 Félkörívû * ANTHRA-ZINC PCH3R Referencia Kiszellôzô felület (cm 2 ) 06029* Natúr CH3N1 18 VMZ Folyamatos szellôzésû gerincelem PVM 830 (m) Hasznos hossz (m) * ANTHRA-ZINC 2 1,95 A VBA 4x30 rögzítô csavarokat együtt szállítjuk. Szabadalmaztatott rendszer. Kiszellôzô felület (cm 2 ) 170 (85 minden oldalról) VMZ Gerincelem oromzat * ANTHRA-ZINC a *-gal jelölt termékek csak megrendelésre kaphatók. 36 Katalógus

38 MÁRKA és SZOLGÁLTATÁSOK Kiszellôztetô elemek VMZ Intégra kiszellôzô Kiszellôzô felület (cm 2 ) Névleges kimeneti csatlakozás * ANTHRA-ZINC 145 Ø 125 (*) (*) Mûanyag reduktorral, 80 és 100 mm átmérôjû kivezetéshez VMZ Intégra Mechanikai kiszellôzô Kiszellôzô felület (cm 2 ) Névleges kimeneti csatlakozás * ANTHRA-ZINC 145 Ø * ANTHRA-ZINC 200 Ø 160 (*) (*)Mûanyag reduktorral szállítjuk 125 mm átmérôhöz. 40%-nál nagyobb lejtéshez. Szabadalmaztatott rendszerek. TARTOZÉKOK VMZ Szellôzô kimenet Primaire 791 Referencia Átmérô * ANTHRA-ZINC P791SVP és 80 mm-es szûkítôvel szállítjuk. VMZ Pontszellôzô idom Átmérô Magasság Típus * Natúr rácsos * Natúr rácsos * Natúr rácsos a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 37

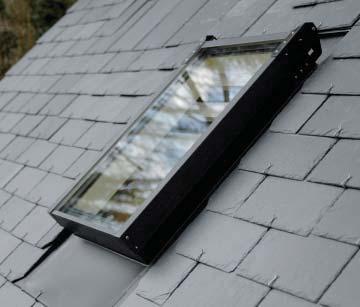

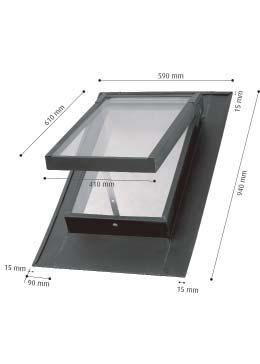

39 Horgany kiegészítôk Pala- és sík felületû cserépfedéshez VMZ tetôablak Nyílás méret * ANTHRA-ZINC 610 x 410 a *-gal jelölt termékek csak megrendelésre kaphatók. 38 Katalógus

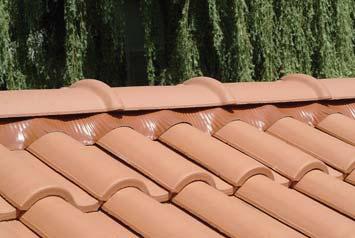

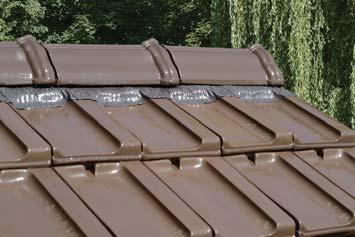

40 Horgany kiegészítôk Cseréptetôkhöz MÁRKA és SZOLGÁLTATÁSOK Szegélyelemek és kiegészítôk Nagy és egész nagy domborulatú cserepek Sík felületû és kis domborulatú cserepek TARTOZÉKOK VMZ Perforált gerincelem bordázott ólomszalaggal (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1,95 90 natúr * Natúr 2 1,95 90 barna * Natúr 2 1,95 90 tégla * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös * Natúr 2 1, natúr * Natúr 2 1, tégla * Natúr 2 1, vörös VMZ Roll Perforált gerinclezáró tekercs Szélesség (m) Ólomgallér színe * Natúr tégla * Natúr barna * Natúr tégla a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 39

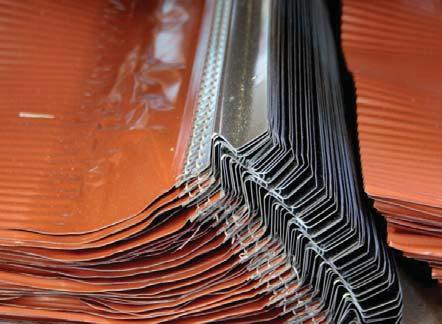

41 VMZ Falszegélyzáró elem bordázott ólomgallérral (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös VMZ Rácsos falszegélyzáró elem ólomgallérral (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös VMZ Falszegélyelem bordázott ólomgallérral (m) Hasznos hossz (m) Ólomgallér Ólomgallér színe * Natúr 2 1,95 90 natúr * Natúr 2 1,95 90 barna * Natúr 2 1,95 90 tégla * Natúr 2 1, natúr * Natúr 2 1, barna * Natúr 2 1, tégla * Natúr 2 1, vörös Felhelyezés ragasztó anyaggal (SNJF 1. kategória), cementtel vagy habarccsal. Rögzítés csavarral. kód (200 darab/doboz) VMZ Kúpkapocs gerinc- vagy sarokcseréphez * Inox Anyag a *-gal jelölt termékek csak megrendelésre kaphatók. 40 Katalógus

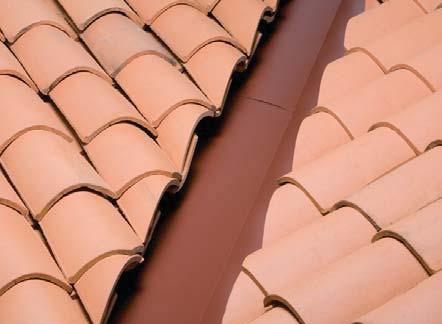

42 Horgany kiegészítôk Cseréptetôkhöz MÁRKA és SZOLGÁLTATÁSOK A VMZ Vápa elem cseréptetôhöz Kiterített szélesség A oldal méret * Natúr , * Natúr , * Natúr , * Natúr , * Vörös , * Vörös ,70 2 TARTOZÉKOK VMZ Pontszellôzô idom Átmérô Magasság Típus * Natúr rácsos * Natúr rácsos * Natúr rácsos VMZ Szellôzô horganycserépelem síkfelületû cserepekhez Szélesség Kiszellôzô felület (cm 2 ) * QUARTZ-ZINC VMZ Tetôablak síkfelületû cserepekhez Nyílás méret * Natúr 610 x 410 a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 41

43 42 Katalógus

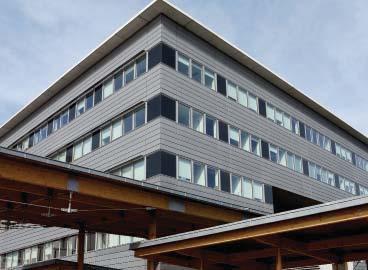

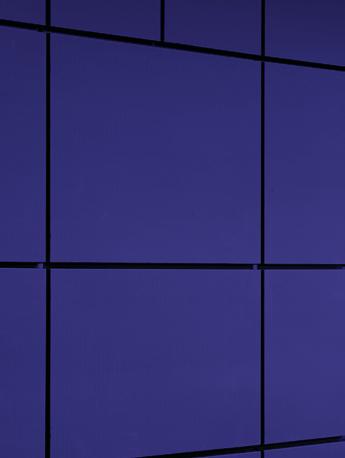

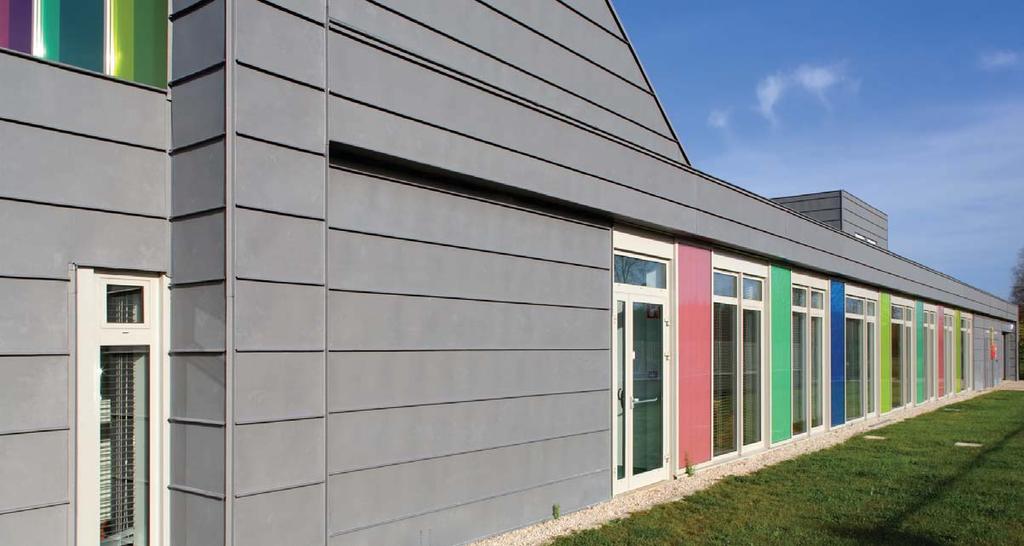

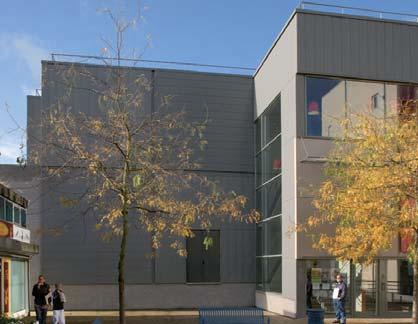

44 HOMLOKZAT A VMZINC aktívan hozzájárul és népszerûsíti a horgany homlokzati felhasználását. Kezdetben, a horgany tetôfedési rendszereibôl származó megoldásokat kínált: hagyományos lécbetétes vagy állókorcos rendszereket (amely HOMLOKZAT VMZ Beakasztókorcos profil VMZ Árnyékfalcos profil VMZ Sinus profil VMZ Adeka 45. oldal 46. oldal 50. oldal 52. oldal lehetôvé teszi a tetôfedés illesztéseinek folytonosságát a homlokzaton is), valamint a kiselemes fedési rendszer felhasználását, a VMZ Adeka -t. Manapság a VMZINC széles skálát kínál speciális rendszerekbôl, elôre gyártott elemekkel, amelyek teljesen felöltöztetik a homlokzatot, legyen szó akár új vagy felújítandó, szolgáltató, vagy akár lakóépületekrôl. Katalógus 43

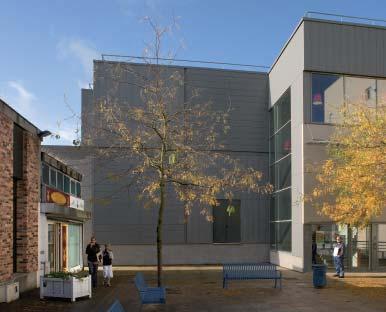

45 Homlokzat horganyból VMZ Beakasztókorcos profil Fa aljzatra rögzíthetô burkolati rendszer, egymásba akasztható korccal készült, hoszszanti irányú fugázással. > Esztétikus és rugalmas megoldás, amelylyel hangsúlyozhatjuk a fedés, vagy burkolat folyamatosságát, horizontális vagy vertikális felhelyezéssel. VMZ Árnyékfalcos homlokzatburkolati rendszer Másodlagos fa- vagy fémszerkezetre rögzíthetô profilokból álló homlokzatburkolati rendszer. A profilok egymással simán összeilleszthetôk, látható rögzítések nélkül, amely esztétikus megjelenést biztosít. > Strukturált látványt nyújt, rugalmas és pontos lefedést igénylô sík homlokzatokhoz. VMZ Sinus profil Másodlagos fa- vagy fémszerkezetre rögzíthetô, sinusgörbét formázó és profilokból álló burkolati rendszer. > Hullámzó geometrikus forma, amellyel dinamikusabbá tehetjük a síkfelületeket, 3 fajta hullámhossz választható, vízszintes vagy függôleges felhelyezéssel, szabvány QUARTZ-ZINC és ANTRHA-ZINC profilokkal. VMZ Adeka kiselemes homlokzatburkolati rendszer Kis, hagyományos kialakítású, rombusz alakú elemekbôl álló szabadalmaztatott rendszer, amely kiválóan alkalmas homlokzatok burkolásához. 44 Katalógus

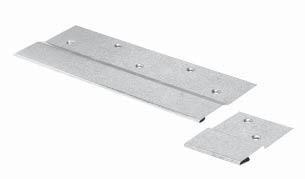

46 Beakasztókorcos profil A homlokzati korcolás VMZ Beakasztókorcos profil Tengely távolság úság Elméleti tömeg (kg/m 2 ) Standard profilok * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * QUARTZ-ZINC , * PIGMENTO zöld , * PIGMENTO zöld , * PIGMENTO zöld , * PIGMENTO zöld , * PIGMENTO vörös ,87 0,8 mm-es vastagság * PIGMENTO vörös , * PIGMENTO vörös , * PIGMENTO vörös , * PIGMENTO kék ,87 A beakasztókorcos profil kapható ANTHRA-ZINC kivitelben is, kérjük vegye fel velünk a kapcsolatot * PIGMENTO kék , * PIGMENTO kék , * PIGMENTO kék ,43 Nem szabvány profilok * QUARTZ-ZINC , * QUARTZ-ZINC ,87 HOMLOKZAT Rögzítések Anyag Típus * Galvanizált acél Pánt * Galvanizált acél Kapocs a *-gal jelölt termékek csak megrendelésre kaphatók. Horizontális felhelyezés Vertikális felhelyezés Katalógus 45

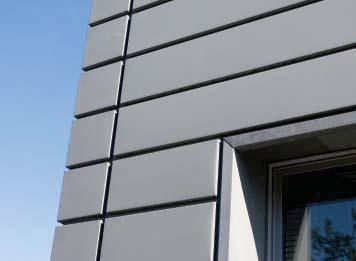

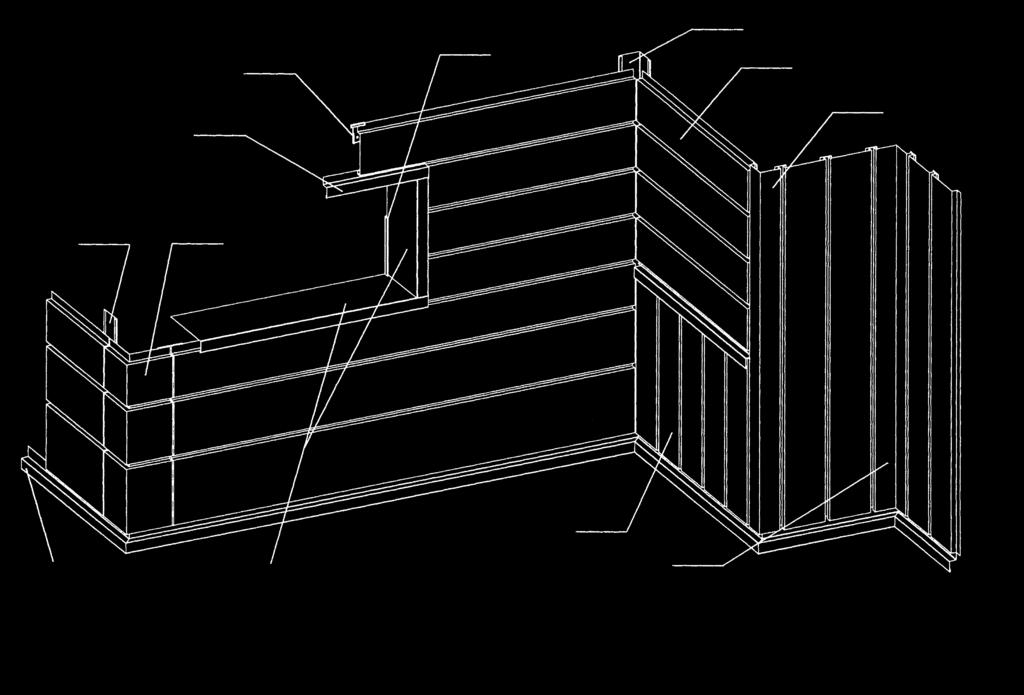

47 Árnyékfalcos homlokzatburkolati rendszer A homlokzat eleganciája Árnyékfalcos profil 10 vagy 20 mm-es süllyesztett illesztés Függôleges felhelyezés 1 Szélesség Kiterített szélesség * QUARTZ-ZINC * QUARTZ-ZINC * QUARTZ-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO kék * PIGMENTO kék * PIGMENTO kék a *-gal jelölt termékek csak megrendelésre kaphatók. 46 Katalógus

48 90 fokos kiugró sarokprofilok 2 Szélesség Kiterített szélesség * QUARTZ-ZINC * QUARTZ-ZINC * QUARTZ-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO kék * PIGMENTO kék * PIGMENTO kék HOMLOKZAT 90 fokos szögben beugrósarok profilok 3 Szélesség Kiterített szélesség * QUARTZ-ZINC * QUARTZ-ZINC * QUARTZ-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO kék * PIGMENTO kék * PIGMENTO kék a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 47

49 Árnyékfalcos homlokzatburkolati rendszer A homlokzat eleganciája Árnyékfalcos profil 10 vagy 20 mm-es süllyesztett illesztés Vízszintes felhelyezés 4 Szélesség Kiterített szélesség * QUARTZ-ZINC * QUARTZ-ZINC * QUARTZ-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * ANTHRA-ZINC * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO zöld * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO vörös * PIGMENTO kék * PIGMENTO kék * PIGMENTO kék fokos kiugró sarokelem 5 Szélesség Kiterített szélesség * QUARTZ-ZINC x * QUARTZ-ZINC x * QUARTZ-ZINC x * ANTHRA-ZINC x * ANTHRA-ZINC x * ANTHRA-ZINC x * PIGMENTO zöld x * PIGMENTO zöld x * PIGMENTO zöld x * PIGMENTO vörös x * PIGMENTO vörös x * PIGMENTO vörös x * PIGMENTO kék x * PIGMENTO kék x * PIGMENTO kék x 250 Szélesség Kiterített szélesség QUARTZ-ZINC * QUARTZ-ZINC QUARTZ-ZINC megrendelés szerint a *-gal jelölt termékek csak megrendelésre kaphatók. 48 Katalógus

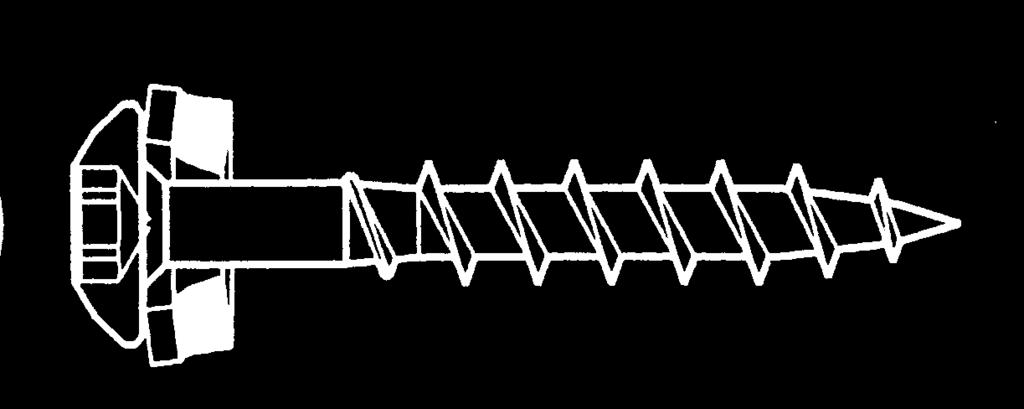

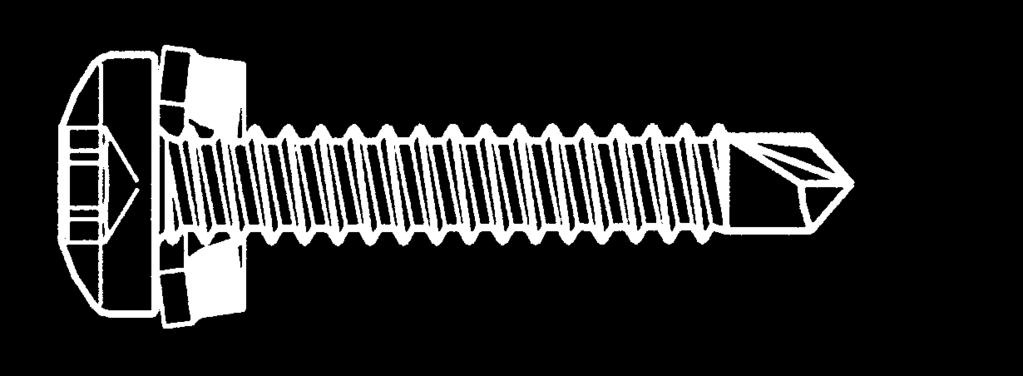

50 Keresztirányú illesztés 6. Kiszerelés csomag * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, fokos beugró csúszóelem 7. Kiszerelés csomag * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, Lapos csúszóelem (keresztirányú illesztés) 8. Kiszerelés csomag * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, Ablaknyílás körüli elem 9. Kiszerelés csomag * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, HOMLOKZAT Visszahajló elem 10. Kiszerelés csomag * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * PIGMENTO zöld 0, * PIGMENTO vörös 0, * PIGMENTO kék 0, Kapcsok és rögzítô csavarok Megerôsített lakkozott csavarok Figyelem: a csavarokat a sarkok megerôsített rögzítéséhez lehet felhasználni. Keresztirányú rögzítés az illesztés alján. 11 Rögzítés Váz típusa Fej átmérôje Kiszerelés (doboz) Süllyesztett illesztés * Kapocs 0, v * Csavar Fa * Csavar Acél v. alu a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 49

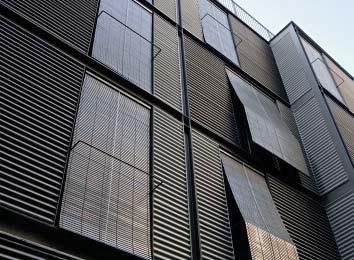

51 Sinus profil Ritmust ad a homlokzatnak VMZ Sinus profilok 18/76 1 Szélesség * QUARTZ-ZINC 0, * QUARTZ-ZINC 1, * ANTHRA-ZINC 0, * ANTHRA-ZINC 1, VMZ Sinus profilok 25/115 2 Szélesség * QUARTZ-ZINC 0, * QUARTZ-ZINC 1, * ANTHRA-ZINC 0, * ANTHRA-ZINC 1, VMZ Sinus profilok 43/80 3 Szélesség * QUARTZ-ZINC 0, * QUARTZ-ZINC 1, * ANTHRA-ZINC 0, * ANTHRA-ZINC 1, Tartozékok Kiugró sarkok Kiterített szélesség * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, a *-gal jelölt termékek csak megrendelésre kaphatók. A VMZ Sinus profilokat függôlegesen és vízszintesen is fel lehet helyezni. Tekintse meg az Elôírásokról és felhelyezésrôl szóló útmutatónkat! 50 Katalógus

52 Beugró sarkok Kiterített szélesség * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, Burkolati talpak Illesztô sínek Kiterített szélesség * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, Kiterített szélesség * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, * QUARTZ-ZINC 0, * ANTHRA-ZINC 0, HOMLOKZAT Inox önmetszô csavarok A sinus profil kapható PIGMENTO kivitelben is, kérjük vegye fel velünk a kapcsolatot. Rögzítô elemek Csavarok Méretek Furat * QUARTZ-ZINC Faváz 6,5 x 50 2, * ANTHRA-ZINC Faváz 6,5 x 50 2, * QUARTZ-ZINC Fémváz 5,5 x * ANTHRA-ZINC Fémváz 5,5 x * QUARTZ-ZINC Tartócsavar 5,5 x * ANTHRA-ZINC Tartócsavar 5,5 x 22 2 a *-gal jelölt termékek csak megrendelésre kaphatók. Katalógus 51

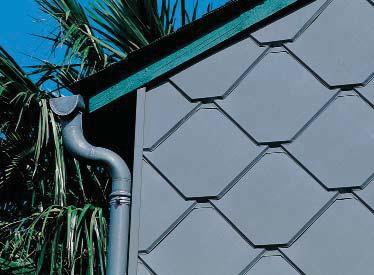

53 Adeka Homlokzat és tradíció VMZ Adeka Típus Méretek (cm) Súly (kg) * QUARTZ-ZINC Elem 40 x 40 0,740 Rögzítô csavarral szállítjuk. 24 elem = 2,5 m 2 szélesség Sarok burkolat Szélesség * QUARTZ-ZINC Rögzítô csavarral szállítjuk M Burkolati talp Magasság M * QUARTZ-ZINC Merevítôvel és rögzítô kapoccsal szállítjuk. Ablaknyílás körüli elem Típus * QUARTZ-ZINC Jobb oldali elem * QUARTZ-ZINC Bal oldali elem 1000 a *-gal jelölt termékek csak megrendelésre kaphatók. Bal Jobb VMZ Adeka kapható ANTHRA-ZINC kivitelben is, vegye fel velünk a kapcsolatot. 52 Katalógus

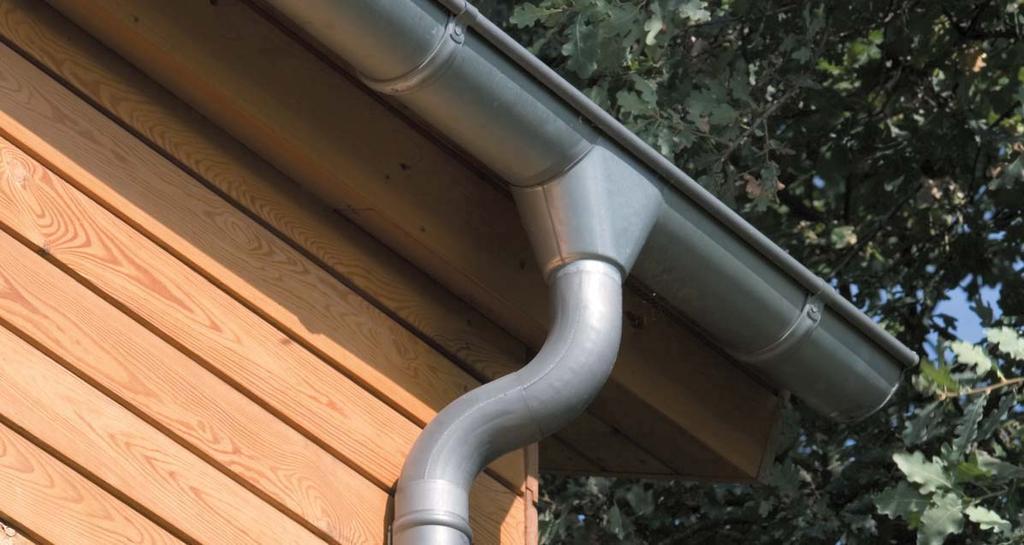

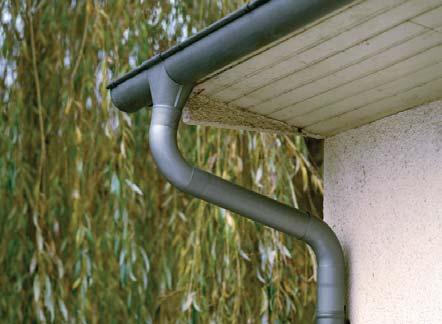

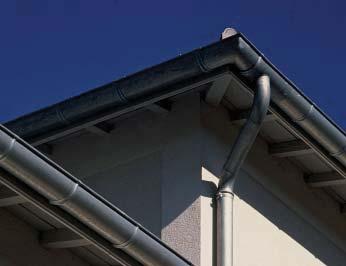

54 ESÔVÍZELVEZETÉS Betorkollók, sarokelemek, könyökök, gyûrûk, lefolyócsövek az esôvíz-elvezetés terén a VMZINC nyújtja a legszélesebb termékskálát a piacon. Félkörszelvényû, vagy négyszögszelvényû ereszrendszerek, és ezen belül is több fajta méret áll rendelkezésre a katalógusban, hogy bármilyen esôvíz mennyiséggel megbirkózzanak. Ereszrendszereink megfelelnek az EN 612 szabvány elôírásainak. VMZ Félkörszelvényû horgany ereszcsatornák 54. oldal VMZ Dilatációs horgany tartozékok 57. oldal VMZ Horgany lefolyócsövek és kiegészítôk 58. oldal VMZ Horgany önzáró gyûrûk 60. oldal VMZ Horgany lefolyócsövek és kiegészítôk 61. oldal VMZ Négyszögszelvényû horgany ereszcsatornák és lefolyócsövek 62. oldal VMZ Vörösréz félkörszelvényû ereszcsatornák és lefolyócsövek 65. oldal ERESZEK Katalógus 53

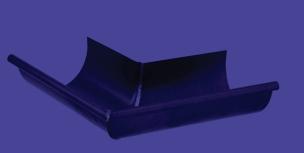

55 Félkörszelvényû horgany ereszcsatornák 250, 333, 400 VMZ Félkörszelvényû ereszek Kiterített szélesség Natúr 250 0, Natúr 333 0, Natúr 333 0, Natúr 400 0, QUARTZ-ZINC 250 0, QUARTZ-ZINC 333 0, QUARTZ-ZINC 333 0, QUARTZ-ZINC 400 0, ANTHRA-ZINC 250 0, ANTHRA-ZINC 333 0, ANTHRA-ZINC 333 0, ANTHRA-ZINC 400 0, VMZ Sarokelem Kiterített szélesség Típus Natúr 250 külsô Natúr 250 belsô Natúr 333 külsô Natúr 333 belsô Natúr 400 külsô Natúr 400 belsô QUARTZ -ZINC 250 külsô QUARTZ -ZINC 250 belsô QUARTZ -ZINC 333 külsô QUARTZ -ZINC 333 belsô QUARTZ -ZINC 400 külsô QUARTZ -ZINC 400 belsô ANTHRA-ZINC 250 külsô ANTHRA-ZINC 250 belsô ANTHRA-ZINC 333 külsô ANTHRA-ZINC 333 belsô ANTHRA-ZINC 400 külsô ANTHRA-ZINC 400 belsô 54 Katalógus

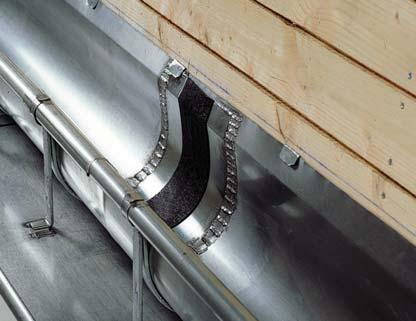

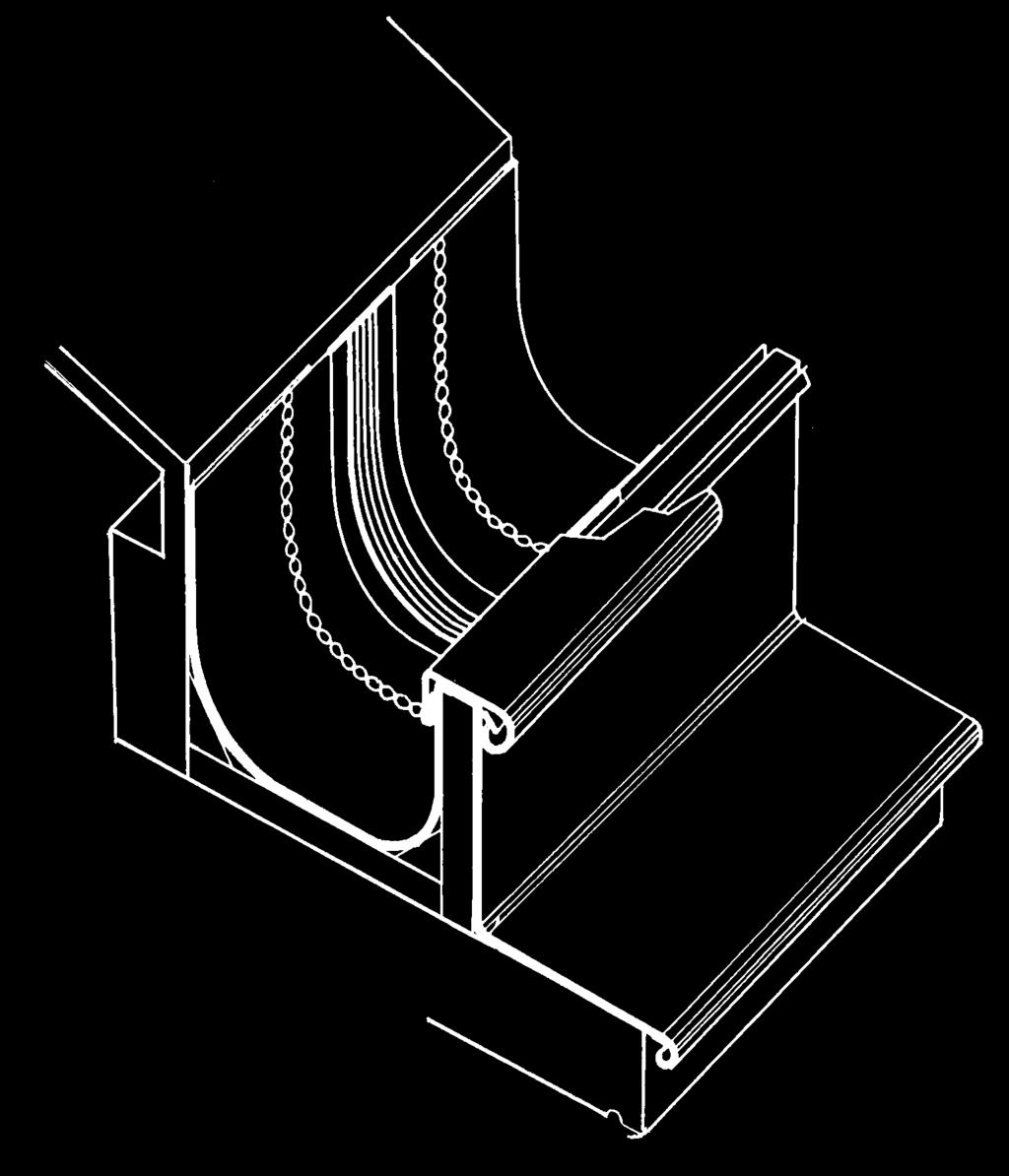

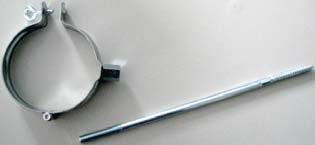

56 Félkörszelvényû horgany ereszcsatornák és tartozékaik VMZ Csatornatartó Referenciaszám Névleges méret Típus Szélesség HORGANYZOTT 250 száras HORGANYZOTT 333 szár nélküli HORGANYZOTT 333 száras HORGANYZOTT 400 száras 5 30 VMZ horgannyal bevont horganyzott csatornatartó Névl. méret Típus Szélesség Q QUARTZ-ZINC 250 száras Q QUARTZ-ZINC 333 száras Q QUARTZ-ZINC 400 száras A ANTHRA-ZINC 250 száras A ANTHRA-ZINC 333 száras A ANTHRA-ZINC 400 száras 6 30 Eltérô igény esetén kérjük, hogy vegye fel a kapcsolatot vevôszolgálatunkkal. VMZ Univerzális betorkolló Típus Méret Natúr univerzális 250/ Natúr univerzális 333/ Natúr univerzális 333/ Natúr univerzális 400/120 25Q05826 QUARTZ-ZINC univerzális 250/ QUARTZ-ZINC univerzális 333/ QUARTZ-ZINC univerzális 400/ ANTHRA-ZINC univerzális 250/ ANTHRA-ZINC univerzális 333/ ANTHRA-ZINC univerzális 400/120 ERESZEK Katalógus 55

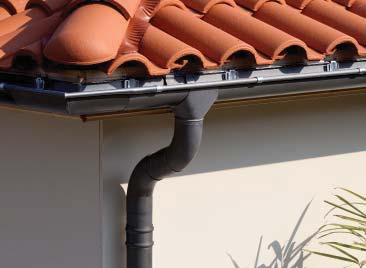

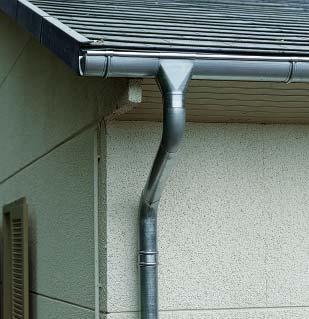

57 Félkörszelvényû horgany ereszcsatornák és tartozékaik VMZ Betorkolló csonk gallérral Névleges méret Natúr 333/ Natúr 400/120 VMZ Tetra vízüst Belméret: 260 x 180 x 240 mm Csatlakozás Natúr QUARTZ-ZINC ANTHRA-ZINC 100 VMZ Véglemez Névleges méret Típus B Natúr 250 bal J Natúr 250 jobb Natúr 250 univerzális Natúr 333 bal Natúr 333 jobb Natúr 333 univerzális B Natúr 400 bal J Natúr 400 jobb QUARTZ-ZINC 250 bal QUARTZ-ZINC 250 jobb QUARTZ-ZINC 250 univerzális QUARTZ-ZINC 333 bal QUARTZ-ZINC 333 jobb QUARTZ-ZINC 333 univerzális QUARTZ-ZINC 400 bal QUARTZ-ZINC 400 jobb ANTHRA-ZINC 250 bal ANTHRA-ZINC 250 jobb 12265B ANTHRA-ZINC 333 bal 12265J ANTHRA-ZINC 333 jobb ANTHRA-ZINC 333 univerzális B ANTHRA-ZINC 400 bal J ANTHRA-ZINC 400 jobb 56 Katalógus

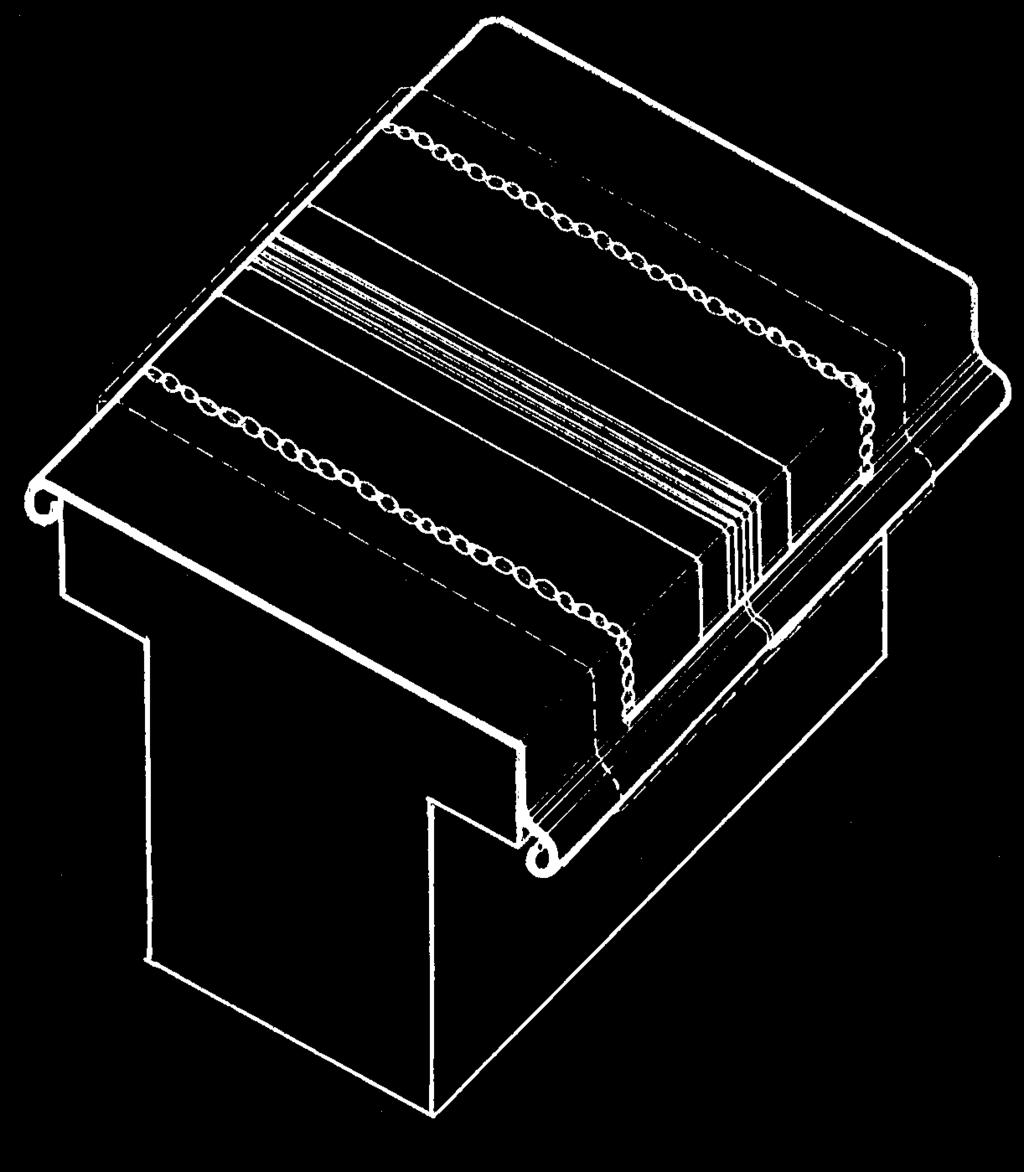

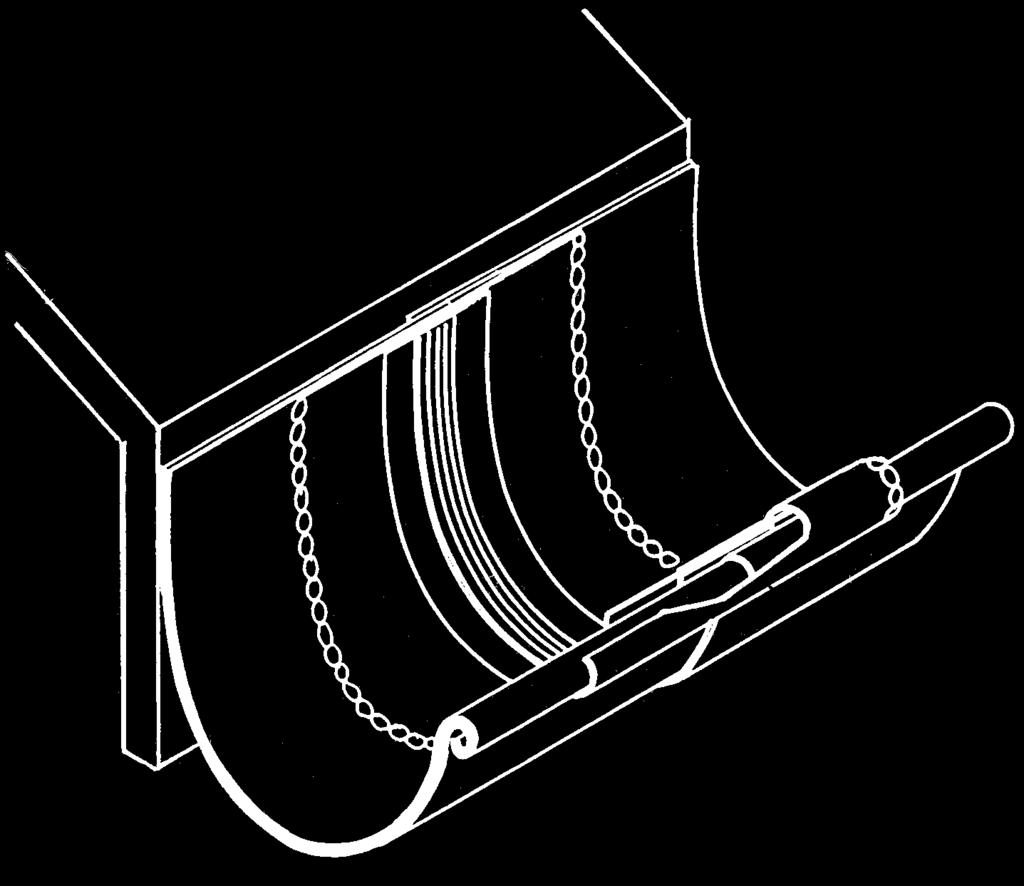

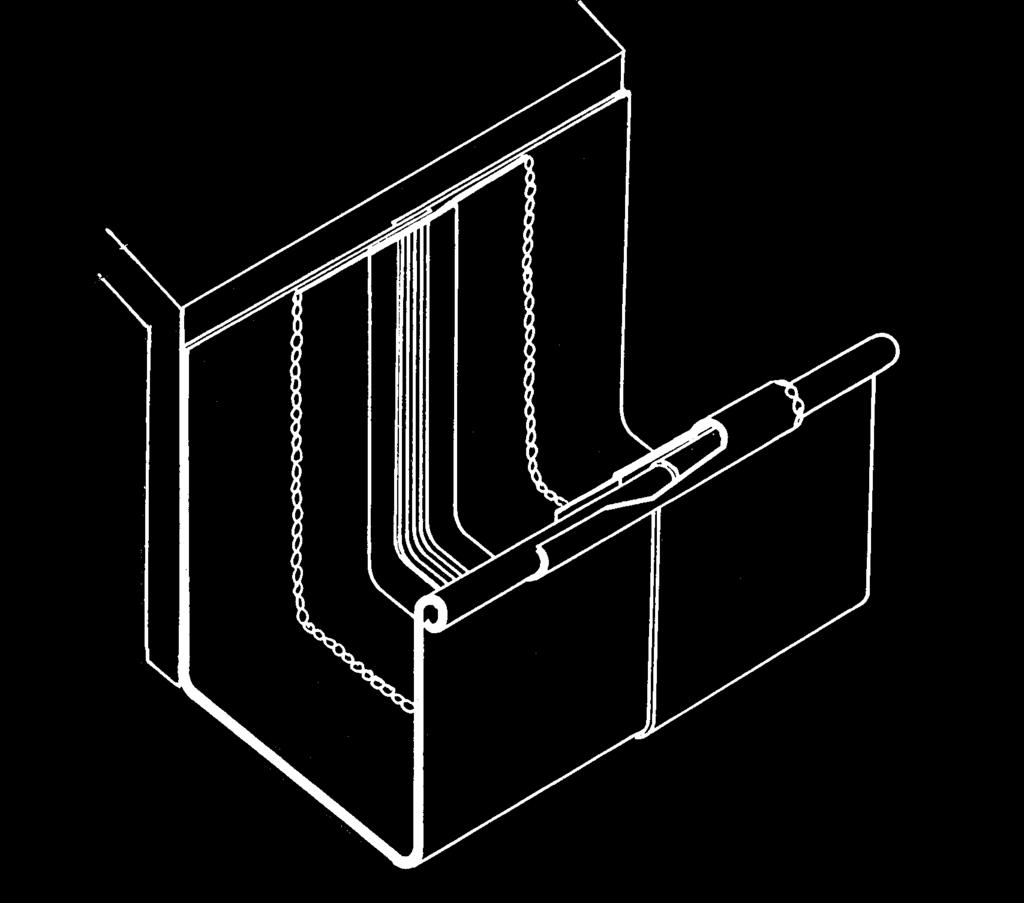

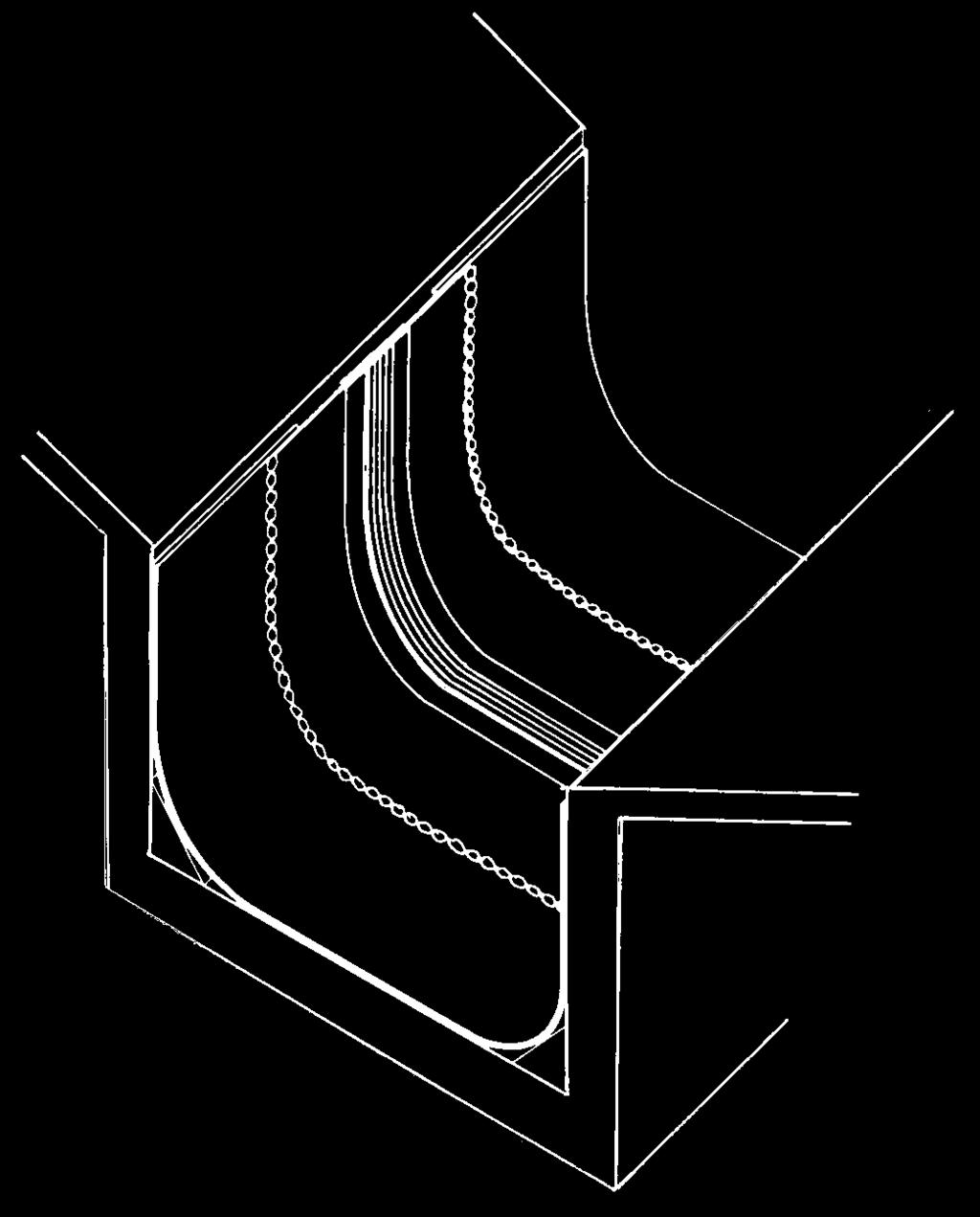

58 Dilatációs horgany tartozékok MÁRKA és SZOLGÁLTATÁSOK VMZ Dilatációs szalag Típus Teljes szélesség Tekercs hossza Horgany vastagsága Horgany csík szélesség Natúr , Natúr , típus 20 típus VMZ Dilatációs betételem Natúr as ereszcsatornához Natúr as ereszcsatornához QUARTZ-ZINC as ereszcsatornához QUARTZ-ZINC as ereszcsatornához A VMZ dilatációs tartozékokat az esôvíz elvezetéseknél használják: Félkörszelvényû, négyszögszelvényû ereszcsatornákhoz, attika-csatornákhoz és egyes fal és szegélyelemekhez. A középsô rugalmas, melegen vulkanizált epdm (gumi) rész, két hengerelt horganycsíkra van rádolgozva. A gumi csík ellenáll az ultraibolya sugárzásnak és a különbözô éghajlati hatásoknak, károsodás nélkül kibírja a -20 o C +80 o C hômérsékleteket. A rugalmasságának köszönhetôen elnyeli a horgany hôhatásra bekövetkezô alakváltozásait (tágulás összehúzódás). Felhasználási feltételek Munka típusa Ábra Kiterített szélesség D < D < D < D 1000 ERESZEK 1 2 Függô eresz félkörszelvényû vagy négyszögszelvényû Rejtett ereszcsatorna Párkánycsatorna Vápacsatorna Süllyesztett gyûjtôcsatorna m illeszték m illeszték m illeszték m illeszték m illeszték 20 8 m illeszték 20 8 m illeszték 20 6 m illeszték 39 Oromfal fedés 5 10 m illeszték m illeszték 20 8 m illeszték 20 6 m illeszték Katalógus 57

59 Horgany lefolyócsövek és kiegészítôk ereszcsatornákhoz VMZ Körszelvényû lefolyócsövek Átmérô Natúr 80 0, Natúr 100 0, Natúr 120 0, QUARTZ-ZINC 80 0, QUARTZ-ZINC 100 0, QUARTZ-ZINC 120 0, ANTHRA-ZINC 80 0, ANTHRA-ZINC 100 0, ANTHRA-ZINC 120 0,70 2 (m) VMZ Könyökidom Átmérô Hajlásszög Natúr Natúr Natúr QUARTZ-ZINC QUARTZ-ZINC QUARTZ-ZINC ANTHRA-ZINC ANTHRA-ZINC K ANTHRA-ZINC Katalógus

60 Horgany lefolyócsövek és kiegészítôk ereszcsatornákhoz MÁRKA és SZOLGÁLTATÁSOK VMZ Vízlopó Típus Natúr Natúr 100 szûrôvel QUARTZ-ZINC QUARTZ-ZINC 100 szûrôvel VMZ Lábazati elkerülô Típus Natúr Natúr QUARTZ-ZINC QUARTZ-ZINC ANTHRA-ZINC 100 A kiugrási távolság 60 mm. VMZ Csõbilincs Referenciaszám felület átmérõ Horganyzott acél csõbilincs Horganyzott acél csõbilincs Horganyzott acél csõbilincs 120 Referenciaszám felület átmérõ 11917M10 Horganyzott acél csôbilincs szár nélkül M10 Horganyzott acél csôbilincs szár nélkül M10 Horganyzott acél csôbilincs szár nélkül 120 ERESZEK Referenciaszám felület átmérõ Horganyzott acél szár menetes Horganyzott acél szár menetes Horganyzott acél szár menetes 300 VMZ Egyes gyûrû Referenciaszám felület átmérõ Natúr 100 Katalógus 59

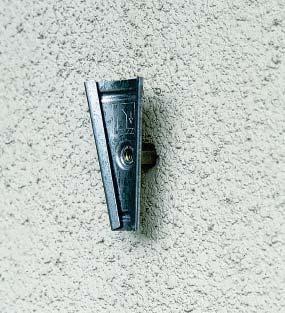

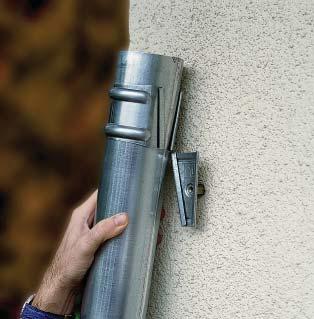

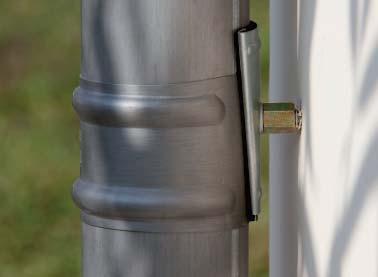

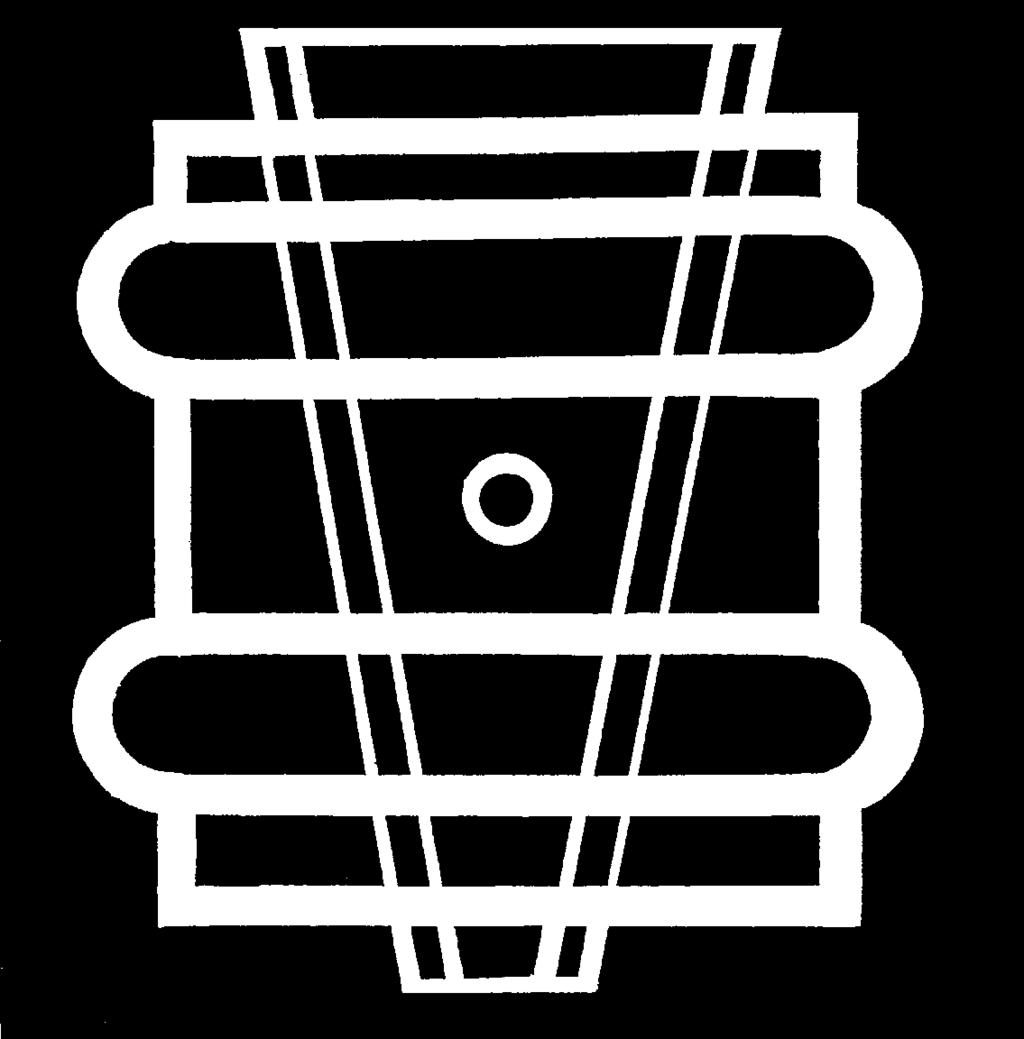

61 Szabadalmaztatott rendszer Horgany önzáró gyûrûk körszelvényû lefolyócsövekhez VMZ Önzáró gyûrûk Átmérô Natúr Natúr QUARTZ-ZINC QUARTZ-ZINC ANTHRA-ZINC ANTHRA-ZINC 100 Használhatók a 80 és 100 mm átmérôjû lefolyócsövekhez. Rögzítô szár Referenciaszám Anyag Átmérõ Horganyzott acél szár menetes Horganyzott acél szár menetes Horganyzott acél szár menetes 300 Leírás Az önzáró gyûrû felépítése: dupla horganygyûrû horganyzott acélkulcs, amellyel: - rögzítheti a falhoz - meghúzhatja a gyûrût 60 Katalógus

62 Horgany lefolyócsövek és kiegészítôk ereszcsatornákhoz MÁRKA és SZOLGÁLTATÁSOK VMZ Csúszásgátló kettõs gyûrû Referenciaszám felület átmérõ Natúr 100 VMZ Csúszásgátló gyûrû spirálban Referenciaszám felület átmérõ Natúr 100 VMZ Lombkosár Referenciaszám felület átmérõ horganyzott acél lombkosár db / csomag 8H-011 ereszháló 333-as ereszhez fm / tekercs rögzítõ kapcsokkal, fekete ERESZEK VMZ Ideiglenes lefolyó mûanyag fólia Referenciaszám felület átmérõ 8FRP mûanyag Esõvíz elvezetésére, az épület bevakolásának elkészültéig. Értékesítése folyóméterben. Katalógus 61

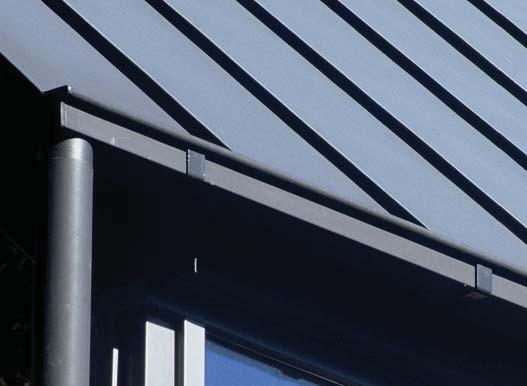

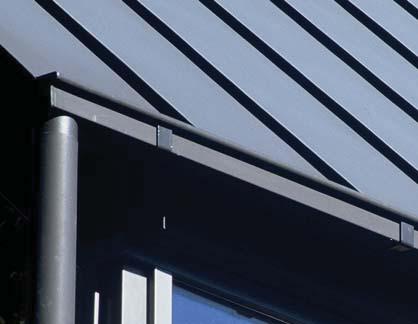

63 Négyszögszelvényû horgany ereszcsatornák VMZ Négyszögszelvényû függô ereszcsatorna Referenciaszám felület névleges méret Natúr Natúr Natúr QUARTZ-ZINC QUARTZ-ZINC QUARTZ-ZINC ANTHRA-ZINC ANTHRA-ZINC hossz (m) VMZ Négyszögszelvényû sarokelem Referenciaszám felület névleges méret típus Natúr 250 külsô Natúr 250 belsô Natúr 333 külsô Natúr 333 belsô Natúr 400 külsô Natúr 400 belsô QUARTZ-ZINC 250 külsô QUARTZ-ZINC 250 belsô QUARTZ-ZINC 333 külsô QUARTZ-ZINC 333 belsô QUARTZ-ZINC 400 külsô QUARTZ-ZINC 400 belsô ANTHRA-ZINC 250 külsô ANTHRA-ZINC 250 belsô ANTHRA-ZINC 333 külsô ANTHRA-ZINC 333 belsô 62 Katalógus

64 Négyszögszelvényû horgany ereszcsatornák VMZ Univerzális betorkolló Referenciaszám felület névleges méret Natúr 250/ Natúr 333/ Natúr 400/ QUARTZ-ZINC 333/100 VMZ Galléros betorkolló Referenciaszám felület névleges méret Natúr kör kifolyással 250/ Natúr kör kifolyással 333/ Natúr kör kifolyással 400/ QUARTZ-ZINC kör kifolyással 250/ QUARTZ-ZINC kör kifolyással 333/ ANTHRA-ZINC kör kifolyással 250/ ANTHRA-ZINC kör kifolyással 333/ QUARTZ-ZINC négyszög kifolyással 250/ QUARTZ-ZINC négyszög kifolyással 333/ ANTHRA-ZINC négyszög kifolyással 250/ ANTHRA-ZINC négyszög kifolyással 333/100 ERESZEK Katalógus 63

65 Négyszögszelvényû horgany ereszcsatornák és tartozékaik VMZ Véglemez Referenciaszám felület névleges méret típus Natúr 250 balos Natúr 250 jobbos Natúr 333 balos Natúr 333 jobbos Natúr 400 balos Natúr 400 jobbos QUARTZ-ZINC 250 balos QUARTZ-ZINC 250 jobbos QUARTZ-ZINC 333 balos QUARTZ-ZINC 333 jobbos QUARTZ-ZINC 400 balos QUARTZ-ZINC 400 jobbos ANTHRA-ZINC 333 balos ANTHRA-ZINC 333 Jobbos VMZ Csatornatartók Referenciaszám felület névleges méret típus Natúr 250 száras Natúr 333 száras Natúr 400 száras Q QUARTZ-ZINC 250 száras Q QUARTZ-ZINC 333 száras Q QUARTZ-ZINC 400 száras A ANTHRA-ZINC 250 száras A ANTHRA-ZINC 333 száras Q ANTHRA-ZINC 400 száras Eltérô igény esetén kérjük, hogy vegye fel a kapcsolatot vevôszolgálatunkkal. VMZ Dilatációs betételem Referenciaszám felület névleges méret Natúr QUARTZ-ZINC Natúr QUARTZ-ZINC Katalógus

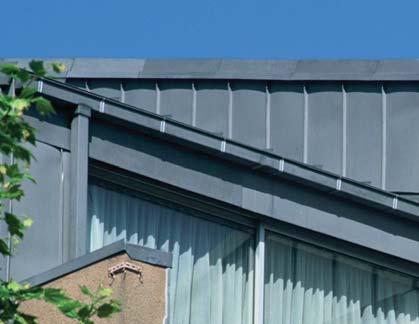

66 Négyszögszelvényû horgany lefolyócsövek és tartozékaik MÁRKA és SZOLGÁLTATÁSOK VMZ Négyszögszelvényû lefolyócsövek Referenciaszám Átmérõ Kivitel Natúr 80x80 2 falcolt Natúr 100x100 2 falcolt Natúr 120x120 2 falcolt QUARTZ-ZINC 80x80 2 falcolt QUARTZ-ZINC 100x100 2 falcolt QUARTZ-ZINC 120x120 2 falcolt 04106* ANTHRA-ZINC 80x80 2 falcolt * ANTHRA-ZINC 100x100 2 falcolt VMZ Négyszögszelvényû 72 könyök Referenciaszám Átmérõ Kivitel Natúr falcolt Natúr falcolt QUARTZ-ZINC falcolt QUARTZ-ZINC falcolt 08192* ANTHRA-ZINC falcolt ANTHRA-ZINC falcolt VMZ Négyszögszelvényû csôbilincs Referenciaszám Megnevezés Átmérõ Horganyzott acél csõbilincs 20cm-es szárral Horganyzott acél csõbilincs 20cm-es szárral Horganyzott acél csõbilincs 20cm-es szárral 120 ERESZEK Katalógus 65

67 VMZ Félkörszelvényû függô ereszcsatorna Vörösréz félkörszelvényû ereszcsatornák és tartozékaik Referenciaszám Névleges méret vörösréz vörösréz vörösréz (m) VMZ Sarokelem Referenciaszám Névleges méret Típus Kivitel vörösréz külsô 0.6 préselt vörösréz belsô 0.6 préselt vörösréz külsô 0.6 préselt vörösréz belsô 0.6 préselt VMZ Univerzális betorkolló Referenciaszám Névleges méret Kivitel /80 vörösréz préselt /100 vörösréz préselt VMZ Véglemez Referenciaszám Névleges méret Típus csomag/ db vörösréz balos vörösréz jobbos vörösréz balos vörösréz jobbos VMZ Csatornatartó Referenciaszám Névleges méret Típus Szélesség vörösréz száras vörösréz száras VMZ Dilatációs betételem Referenciaszám Névleges méret Típus csomag/ db vörösréz Katalógus

68 Vörösréz körszelvényû lefolyócsövek és tartozékaik MÁRKA és SZOLGÁLTATÁSOK VMZ Lefolyócsövek Referenciaszám Névleges méret Kivitel vörösréz gépi hegesztett vörösréz gépi hegesztett VMZ Könyök 72 Referenciaszám Névleges méret Kivitel vörösréz gépi hegesztett vörösréz gépi hegesztett VMZ Vízlopó Referenciaszám Átmérô Kivitel vörösréz gépi hegesztett VMZ Lábazati elkerülõ Referenciaszám Átmérô Kivitel vörösréz gépi hegesztett VMZ Csõbilincs Referenciaszám Átmérô vörösréz vörösréz 100 ERESZEK VMZ Egyes gyûrû Referenciaszám Átmérô db/doboz vörösréz - egyes gyûrû vörösréz - spirálgyûrû VMZ Spriálgyûrû Katalógus 67

69 68 Katalógus

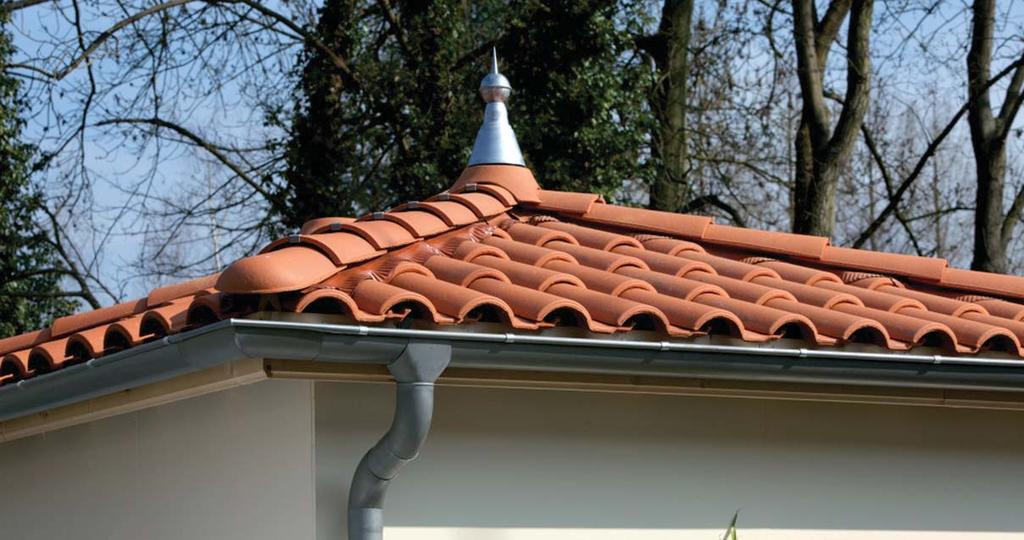

70 DÍSZÍTÔ ELEMEK A VMZINC széles termékskálát kínál horganyból és rézbôl készült csúcsdíszekbôl, szélkakasokból és egyéb díszekbôl, hogy egyedivé tehesse a tetôt. VMZ Csúcsdíszek VMZ Dombornyomásos eresz 70. oldal 71. oldal DÍSZÍTÔ ELEMEK Katalógus 69

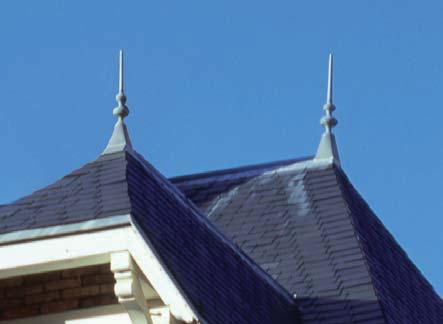

71 Csúcsdíszek VMZ Hagyományos csúcsdíszek Minden csúcsdíszt négyszögletes rögzítô szárral szállítunk Megnevezés horgany réz Magasság (cm) Szélesség (cm) Talapzat Magasság (cm) Alkalmazható az alábbi tetôcsúcs magasságokhoz, tájékoztató jelleggel (m) VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz VMZ csúcsdísz Ø VMZ csúcsdísz Ø VMZ csúcsdísz Ø VMZ csúcsdísz Ø Rögzítô acélszár VMZ Szélkakas 209 Védett modell Megnevezés horgany réz Magasság (cm) Teljes szélessége (cm) Kör alakú talapzat átmérôje (cm) Szélkakas ,5 Az oldalon szereplô termékek, csak megrendelésre kaphatók. 70 Katalógus

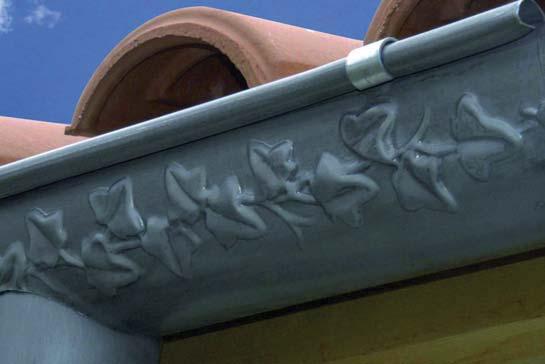

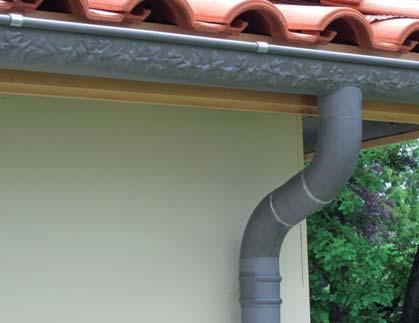

72 Szabadalmaztatott modell Dombornyomásos eresz Félkörszelvényû 250-es eresz, borostyánlevél díszítéssel. VMZ Dombornyomásos eresz 501 Borostyánlevelek Megnevezés Hasznos hossz (cm) Kiterített szélesség (cm) Félkörszelvényû eresz QUARTZ-ZINC Az eresz kompatibilis a VMZINC termékskála 250-es tartozékaival 40 cm-ként rejtett csatornatartóval rögzíthetô. Kartondobozban, 5 darabos kiszerelésben szállítjuk, a rejtett csatornatartókkal együtt. DÍSZÍTÔ ELEMEK Katalógus 71

73 72 Katalógus

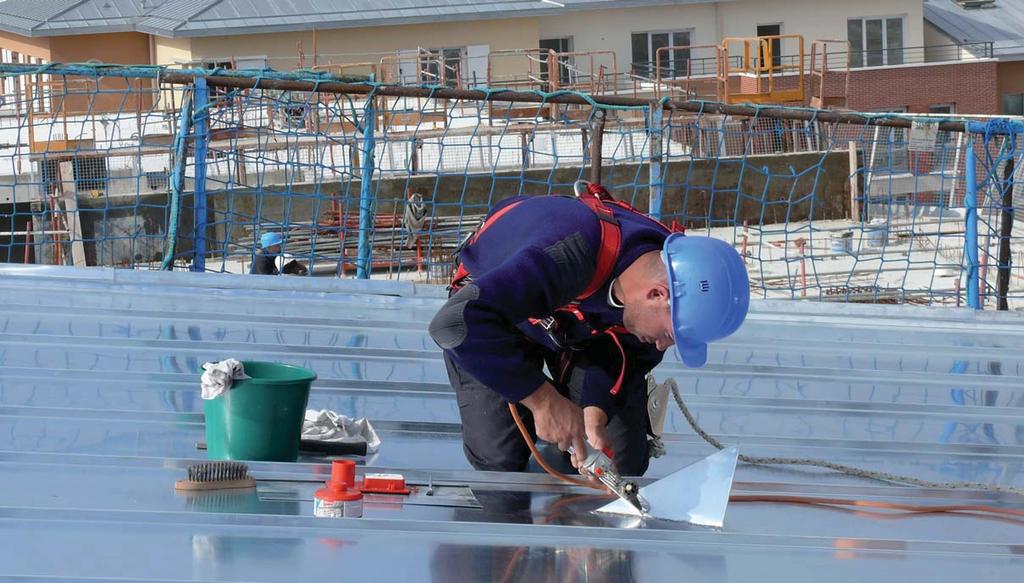

74 Kiegészítô termékek Különbözô eszközök és kiegészítô termékek 74. oldal KIEGÉSZÍTÔ TERMÉKEK, ESZKÖZÖK Katalógus 73

75 Különbözô eszközök és kiegészítô termékek VMZ Zinn 7 tisztító szer forrasztásnál - Natúr horganyhoz. Kiszerelés liter VMZ DECA tisztító szer forrasztásnál QUARTZ- ZINC és ANTHRA-ZINC horganyhoz. Kiszerelés ml csiszoló tárcsa 3M Felfogó tárcsa 3M Roloc Termék Kiszerelés M csiszoló tárcsa db M ROLOC Felfogótárcsa 3M csiszoló tárcsához db Pigmento és lakkozott lemezek forrasztási felületének csiszolásához. VMZ Festék Javítófesték lakkozott horgany forrasztott felületeihez. Szín Kiszerelés fehér 250 ml vörös 250 ml zöld 250 ml barna 250 ml szürke 250 ml kék 250 ml Egyéb színek estén vegyék fel velünk a kapcsolatot. VMZ Festék Vízzel higítható javítófesték ANTHRA-ZINC felülethez. Szín Kiszerelés ANTHRA-ZINC 1 kg doboz ANTHRA-ZINC színû festék, felhasználásra kész, ecsettel felvihetô. A folyékony termékek biztonsági adatlapja kérésre hozzáférhetô. 74 Katalógus

76 Különbözô eszközök és kiegészítô termékek MÁRKA és SZOLGÁLTATÁSOK kezelõ olaj Referenciaszám Megnevezés Kiszerelés felületkezelõ olaj horgany felületre 1 liter Forrasztóvíztartó Referenciaszám Megnevezés Kiszerelés forrasztóvíztartó kék 200 ml forrasztóvíztatrtó sárga 200 ml Forrasztórúd Referenciaszám Megnevezés névleges súly % 20 dkg Referenciaszám Megnevezés Kiszerelés szalmiák kocka 8FDB1/10 Korctömítõ szalag 10 fm Referenciaszám Megnevezés Kiszerelés ENKOLIT ragasztó 11 liter / vödör Az Enkolit ragasztó használata elôtt kérje használati útmutatónkat ügyfélszolgálatunkon. KIEGÉSZÍTÔ TERMÉKEK, ESZKÖZÖK Katalógus 75

77 Különbözô eszközök és kiegészítô termékek ÓLOMTERMÉKEK Ólomszalag Referenciaszám Megnevezés Szélesség Natúr bordázott ólomszalag Vörös/barna bordázott ólomszalag Elméleti súly (kg) Kiszerelés 1, tekercs 1, tekercs HÓFOGÓ ELEMEK KETTÔS ÁLLÓKORCOS FEDÉSHEZ Referenciaszám Anyag-megnevezés Típus Kiszerelés Alumínium hófogócsõ 6 m-es db Alumínium hófogópofa egycsöves db 11113M Alumínium hófogó magasító elem kétcsöveshez db 3246 Alumínium jégcsúszásgátló db ALUMÍNIUM HÓFOGÓ MAGASÍTÓ ELEM KÉTCSÖVESHEZ SZOLGÁLTATÁSOK Referencia-szám B03 B03 B03 B03 B03 telephelyünkön bérelhetô gépek Megnevezés élhajlító elõprofilozó CIDAN élhajlító 3 m CIDAN vágó 2 m ívesítô B01 B02 építkezés helyszínén bérelhetõ gépek elõprofilozó piccolo korcelzáró Szakvélemény és ajánlat készítés megrendelés alapján. A szolgáltatások térítési díjairól érdeklôdjön áruházunkban! 76 Katalógus
