SINUMERIK 840D sl. ShopTurn. Bevezetés. Gép beállítás. Munkadarab megmunkálás. ShopTurn program készítése. ShopTurn funkciók. Munkavégzés Kézi Géppel

Átírás

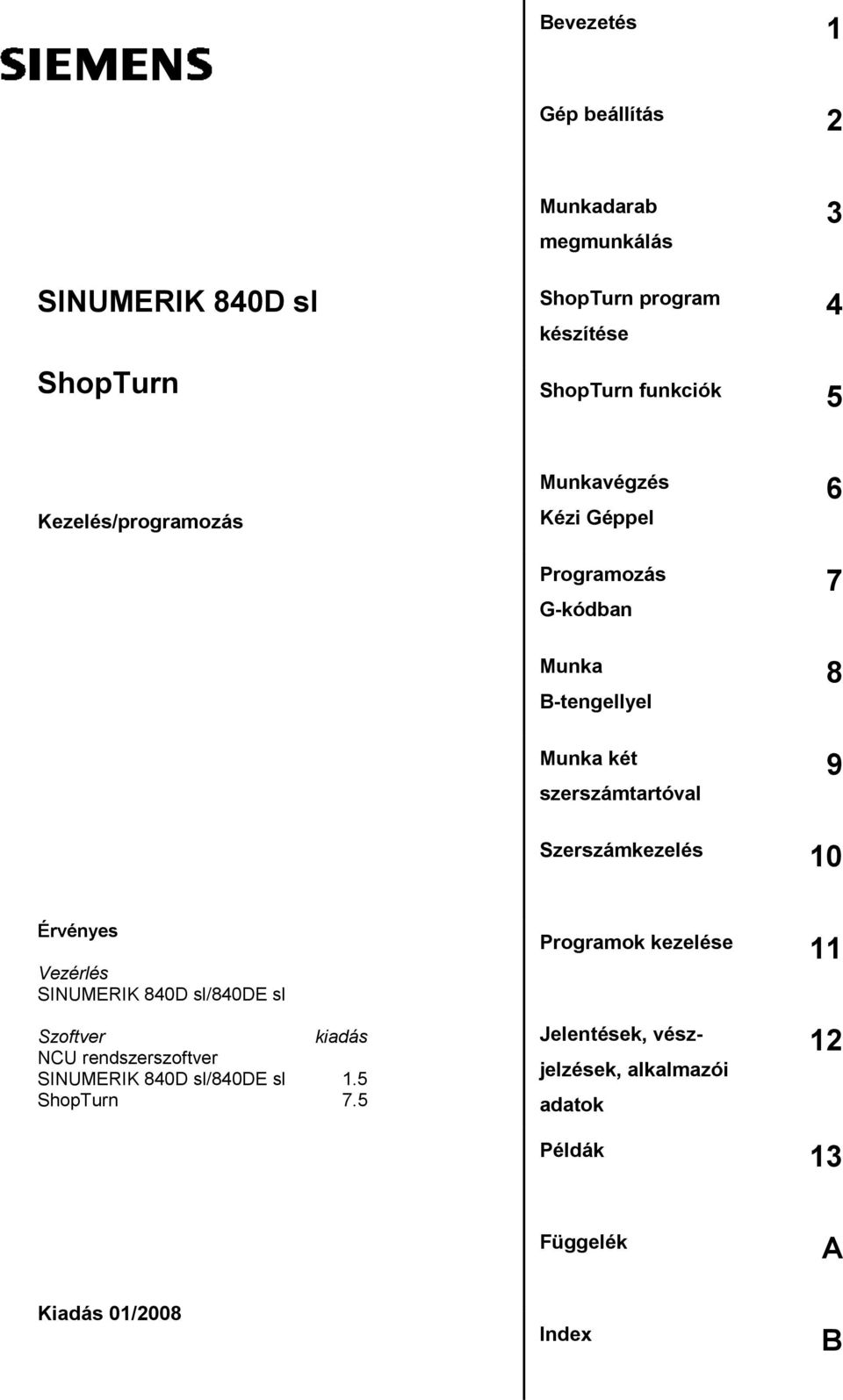

1 Bevezetés 1 Gép beállítás 2 SINUMERIK 840D sl Munkadarab megmunkálás ShopTurn program készítése 3 4 ShopTurn ShopTurn funkciók 5 Kezelés/programozás Munkavégzés Kézi Géppel Programozás G-kódban Munka B-tengellyel Munka két szerszámtartóval Szerszámkezelés 10 Érvényes Vezérlés SINUMERIK 840D sl/840de sl Szoftver kiadás NCU rendszerszoftver SINUMERIK 840D sl/840de sl 1.5 ShopTurn 7.5 Programok kezelése 11 Jelentések, vészjelzések, alkalmazói adatok 12 Példák 13 Függelék A Kiadás 01/2008 Index B

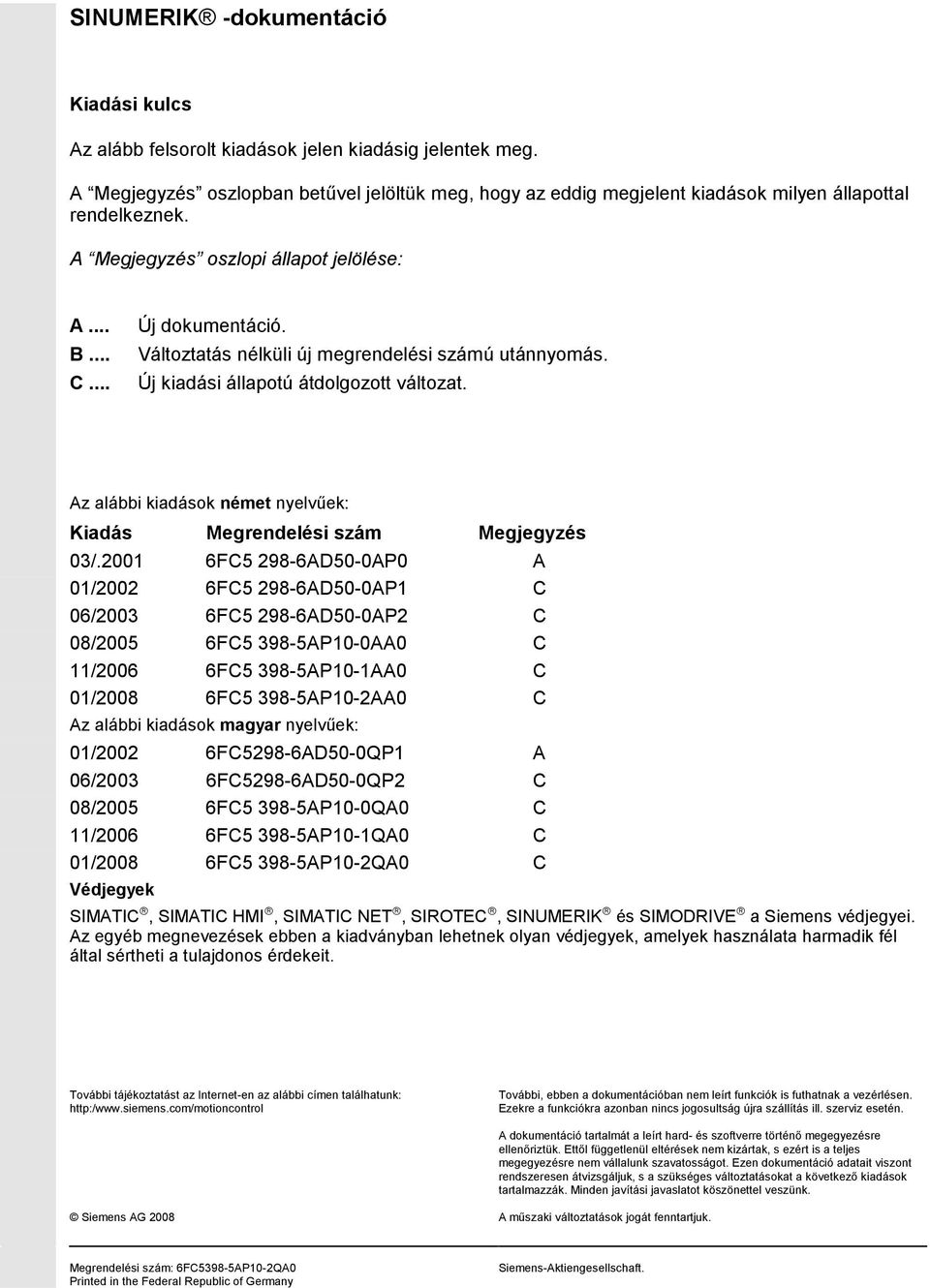

2 SINUMERIK -dokumentáció Kiadási kulcs Az alább felsorolt kiadások jelen kiadásig jelentek meg. A Megjegyzés oszlopban betűvel jelöltük meg, hogy az eddig megjelent kiadások milyen állapottal rendelkeznek. A Megjegyzés oszlopi állapot jelölése: A... B... C... Új dokumentáció. Változtatás nélküli új megrendelési számú utánnyomás. Új kiadási állapotú átdolgozott változat. Az alábbi kiadások német nyelvűek: Kiadás Megrendelési szám Megjegyzés 03/ FC AD50-0AP0 A 01/2002 6FC AD50-0AP1 C 06/2003 6FC AD50-0AP2 C 08/2005 6FC AP10-0AA0 C 11/2006 6FC AP10-1AA0 C 01/2008 6FC AP10-2AA0 C Az alábbi kiadások magyar nyelvűek: 01/2002 6FC5298-6AD50-0QP1 A 06/2003 6FC5298-6AD50-0QP2 C 08/2005 6FC AP10-0QA0 C 11/2006 6FC AP10-1QA0 C 01/2008 6FC AP10-2QA0 C Védjegyek SIMATIC, SIMATIC HMI, SIMATIC NET, SIROTEC, SINUMERIK és SIMODRIVE a Siemens védjegyei. Az egyéb megnevezések ebben a kiadványban lehetnek olyan védjegyek, amelyek használata harmadik fél által sértheti a tulajdonos érdekeit. További tájékoztatást az Internet-en az alábbi címen találhatunk: További, ebben a dokumentációban nem leírt funkciók is futhatnak a vezérlésen. Ezekre a funkciókra azonban nincs jogosultság újra szállítás ill. szerviz esetén. A dokumentáció tartalmát a leírt hard- és szoftverre történő megegyezésre ellenőriztük. Ettől függetlenül eltérések nem kizártak, s ezért is a teljes megegyezésre nem vállalunk szavatosságot. Ezen dokumentáció adatait viszont rendszeresen átvizsgáljuk, s a szükséges változtatásokat a következő kiadások tartalmazzák. Minden javítási javaslatot köszönettel veszünk. Siemens AG 2008 A műszaki változtatások jogát fenntartjuk. Megrendelési szám: 6FC5398-5AP10-2QA0 Printed in the Federal Republic of Germany Siemens-Aktiengesellschaft.

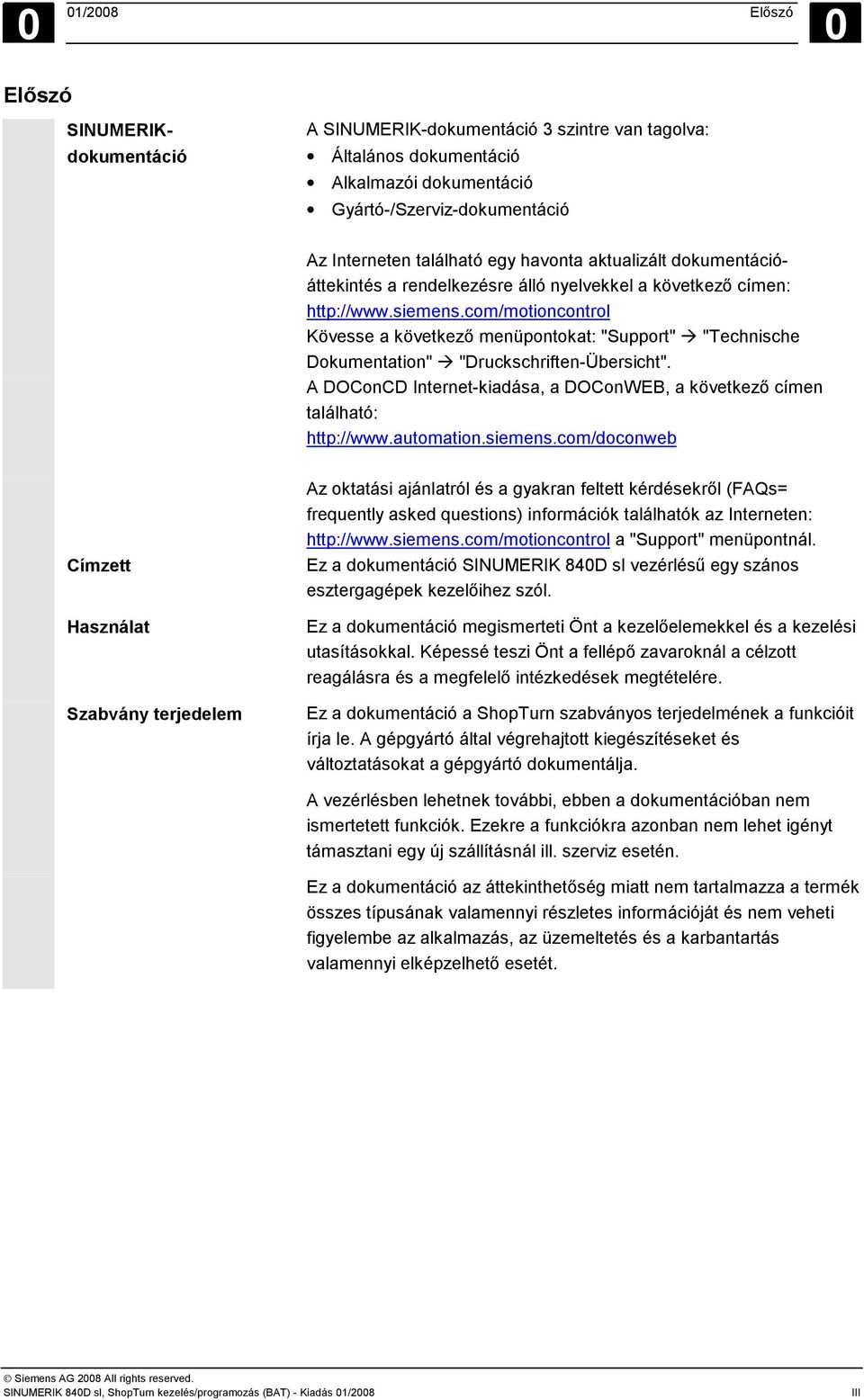

3 0 01/2008 Előszó 0 Előszó SINUMERIKdokumentáció A SINUMERIK-dokumentáció 3 szintre van tagolva: Általános dokumentáció Alkalmazói dokumentáció Gyártó-/Szerviz-dokumentáció Az Interneten található egy havonta aktualizált dokumentációáttekintés a rendelkezésre álló nyelvekkel a következő címen: Kövesse a következő menüpontokat: "Support"! "Technische Dokumentation"! "Druckschriften-Übersicht". A DOConCD Internet-kiadása, a DOConWEB, a következő címen található: Címzett Használat Szabvány terjedelem Az oktatási ajánlatról és a gyakran feltett kérdésekről (FAQs= frequently asked questions) információk találhatók az Interneten: a "Support" menüpontnál. Ez a dokumentáció SINUMERIK 840D sl vezérlésű egy szános esztergagépek kezelőihez szól. Ez a dokumentáció megismerteti Önt a kezelőelemekkel és a kezelési utasításokkal. Képessé teszi Önt a fellépő zavaroknál a célzott reagálásra és a megfelelő intézkedések megtételére. Ez a dokumentáció a ShopTurn szabványos terjedelmének a funkcióit írja le. A gépgyártó által végrehajtott kiegészítéseket és változtatásokat a gépgyártó dokumentálja. A vezérlésben lehetnek további, ebben a dokumentációban nem ismertetett funkciók. Ezekre a funkciókra azonban nem lehet igényt támasztani egy új szállításnál ill. szerviz esetén. Ez a dokumentáció az áttekinthetőség miatt nem tartalmazza a termék összes típusának valamennyi részletes információját és nem veheti figyelembe az alkalmazás, az üzemeltetés és a karbantartás valamennyi elképzelhető esetét. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008 III

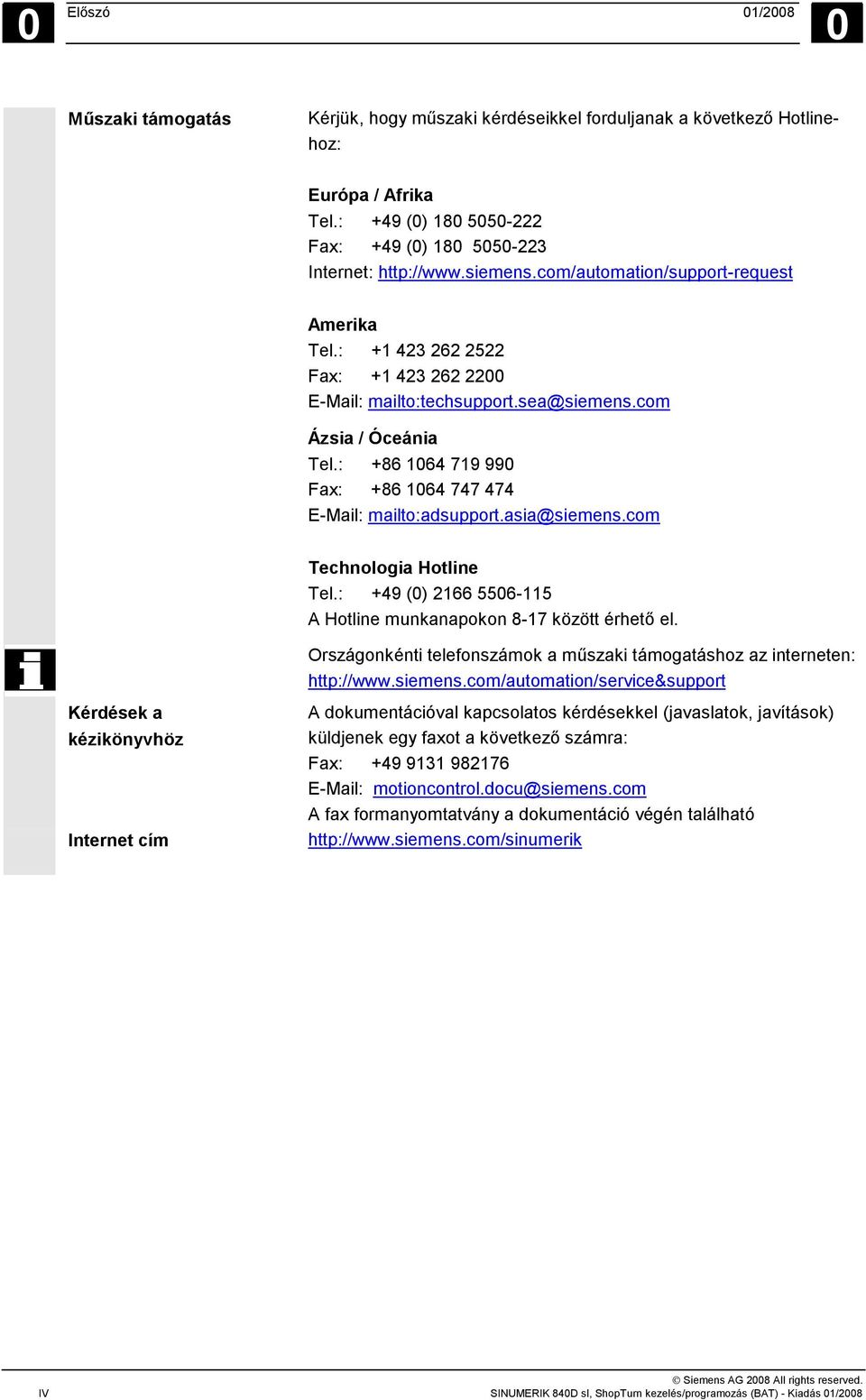

4 0 Előszó 01/ Műszaki támogatás Kérjük, hogy műszaki kérdéseikkel forduljanak a következő Hotlinehoz: Európa / Afrika Tel.: +49 (0) Fax: +49 (0) Internet: Amerika Tel.: Fax: mailto:techsupport.sea@siemens.com Ázsia / Óceánia Tel.: Fax: mailto:adsupport.asia@siemens.com Technologia Hotline Tel.: +49 (0) A Hotline munkanapokon 8-17 között érhető el. Országonkénti telefonszámok a műszaki támogatáshoz az interneten: Kérdések a kézikönyvhöz Internet cím A dokumentációval kapcsolatos kérdésekkel (javaslatok, javítások) küldjenek egy faxot a következő számra: Fax: motioncontrol.docu@siemens.com A fax formanyomtatvány a dokumentáció végén található IV SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

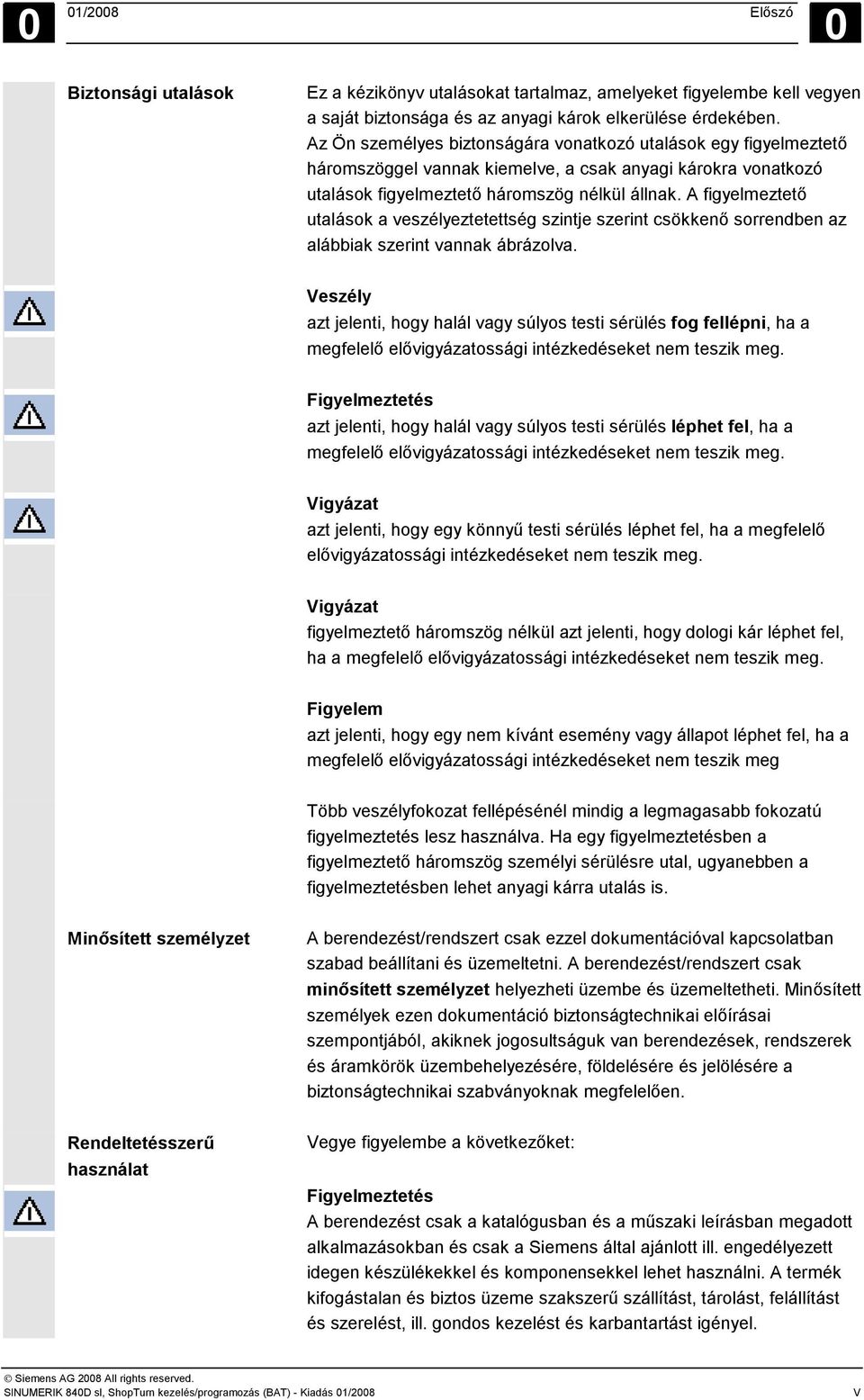

5 0 01/2008 Előszó 0 Biztonsági utalások Ez a kézikönyv utalásokat tartalmaz, amelyeket figyelembe kell vegyen a saját biztonsága és az anyagi károk elkerülése érdekében. Az Ön személyes biztonságára vonatkozó utalások egy figyelmeztető háromszöggel vannak kiemelve, a csak anyagi károkra vonatkozó utalások figyelmeztető háromszög nélkül állnak. A figyelmeztető utalások a veszélyeztetettség szintje szerint csökkenő sorrendben az alábbiak szerint vannak ábrázolva. Veszély azt jelenti, hogy halál vagy súlyos testi sérülés fog fellépni, ha a megfelelő elővigyázatossági intézkedéseket nem teszik meg. Figyelmeztetés azt jelenti, hogy halál vagy súlyos testi sérülés léphet fel, ha a megfelelő elővigyázatossági intézkedéseket nem teszik meg. Vigyázat azt jelenti, hogy egy könnyű testi sérülés léphet fel, ha a megfelelő elővigyázatossági intézkedéseket nem teszik meg. Vigyázat figyelmeztető háromszög nélkül azt jelenti, hogy dologi kár léphet fel, ha a megfelelő elővigyázatossági intézkedéseket nem teszik meg. Figyelem azt jelenti, hogy egy nem kívánt esemény vagy állapot léphet fel, ha a megfelelő elővigyázatossági intézkedéseket nem teszik meg Több veszélyfokozat fellépésénél mindig a legmagasabb fokozatú figyelmeztetés lesz használva. Ha egy figyelmeztetésben a figyelmeztető háromszög személyi sérülésre utal, ugyanebben a figyelmeztetésben lehet anyagi kárra utalás is. Minősített személyzet A berendezést/rendszert csak ezzel dokumentációval kapcsolatban szabad beállítani és üzemeltetni. A berendezést/rendszert csak minősített személyzet helyezheti üzembe és üzemeltetheti. Minősített személyek ezen dokumentáció biztonságtechnikai előírásai szempontjából, akiknek jogosultságuk van berendezések, rendszerek és áramkörök üzembehelyezésére, földelésére és jelölésére a biztonságtechnikai szabványoknak megfelelően. Rendeltetésszerű használat Vegye figyelembe a következőket: Figyelmeztetés A berendezést csak a katalógusban és a műszaki leírásban megadott alkalmazásokban és csak a Siemens által ajánlott ill. engedélyezett idegen készülékekkel és komponensekkel lehet használni. A termék kifogástalan és biztos üzeme szakszerű szállítást, tárolást, felállítást és szerelést, ill. gondos kezelést és karbantartást igényel. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008 V

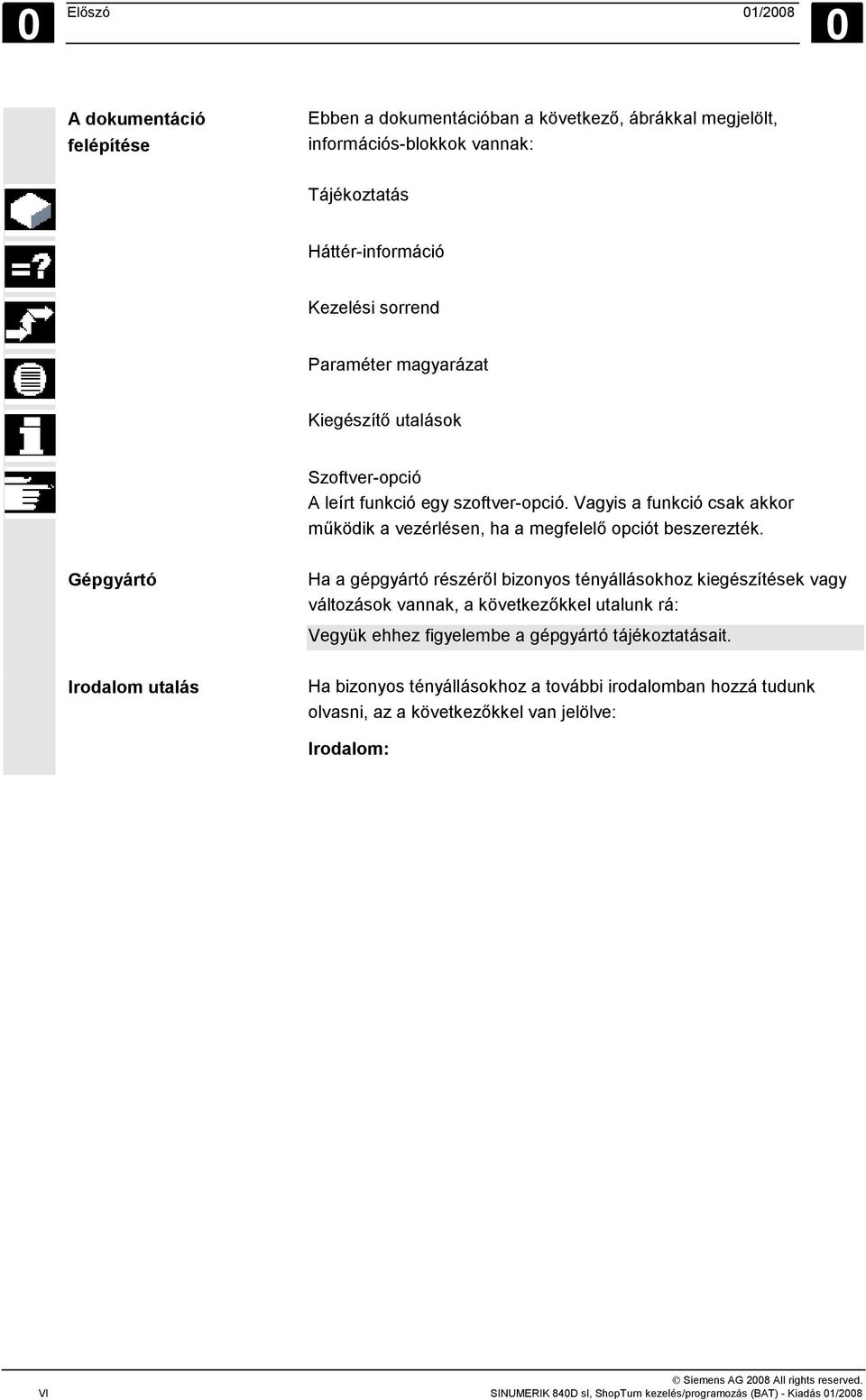

6 0 Előszó 01/ A dokumentáció felépítése Ebben a dokumentációban a következő, ábrákkal megjelölt, információs-blokkok vannak: Tájékoztatás Háttér-információ Kezelési sorrend Paraméter magyarázat Kiegészítő utalások Szoftver-opció A leírt funkció egy szoftver-opció. Vagyis a funkció csak akkor működik a vezérlésen, ha a megfelelő opciót beszerezték. Gépgyártó Ha a gépgyártó részéről bizonyos tényállásokhoz kiegészítések vagy változások vannak, a következőkkel utalunk rá: Vegyük ehhez figyelembe a gépgyártó tájékoztatásait. Irodalom utalás Ha bizonyos tényállásokhoz a további irodalomban hozzá tudunk olvasni, az a következőkkel van jelölve: Irodalom: VI SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

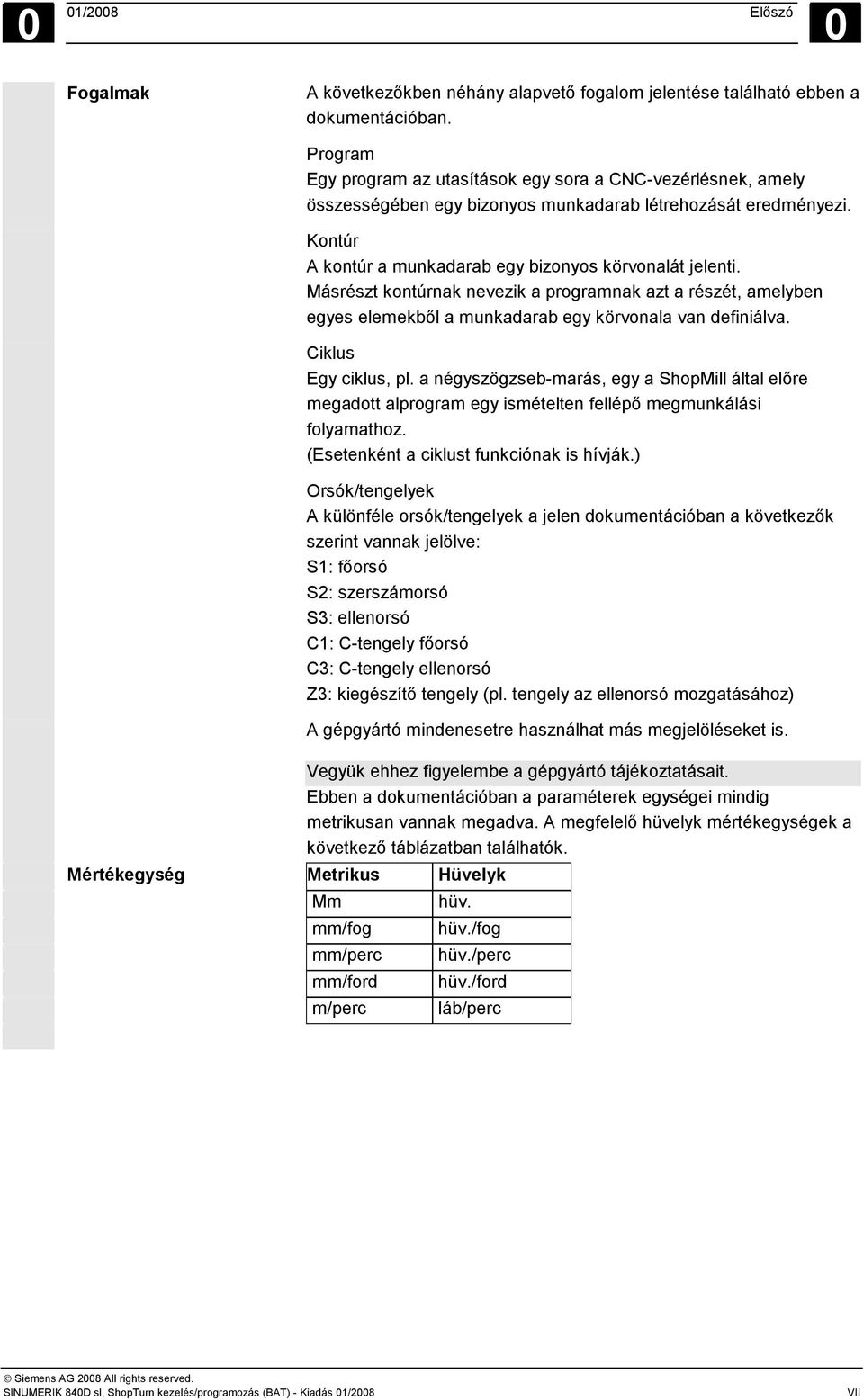

7 0 01/2008 Előszó 0 Fogalmak A következőkben néhány alapvető fogalom jelentése található ebben a dokumentációban. Program Egy program az utasítások egy sora a CNC-vezérlésnek, amely összességében egy bizonyos munkadarab létrehozását eredményezi. Kontúr A kontúr a munkadarab egy bizonyos körvonalát jelenti. Másrészt kontúrnak nevezik a programnak azt a részét, amelyben egyes elemekből a munkadarab egy körvonala van definiálva. Ciklus Egy ciklus, pl. a négyszögzseb-marás, egy a ShopMill által előre megadott alprogram egy ismételten fellépő megmunkálási folyamathoz. (Esetenként a ciklust funkciónak is hívják.) Orsók/tengelyek A különféle orsók/tengelyek a jelen dokumentációban a következők szerint vannak jelölve: S1: főorsó S2: szerszámorsó S3: ellenorsó C1: C-tengely főorsó C3: C-tengely ellenorsó Z3: kiegészítő tengely (pl. tengely az ellenorsó mozgatásához) A gépgyártó mindenesetre használhat más megjelöléseket is. Vegyük ehhez figyelembe a gépgyártó tájékoztatásait. Ebben a dokumentációban a paraméterek egységei mindig metrikusan vannak megadva. A megfelelő hüvelyk mértékegységek a következő táblázatban találhatók. Mértékegység Metrikus Hüvelyk Mm hüv. /fog hüv./fog /perc hüv./perc /ford hüv./ford m/perc láb/perc SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008 VII

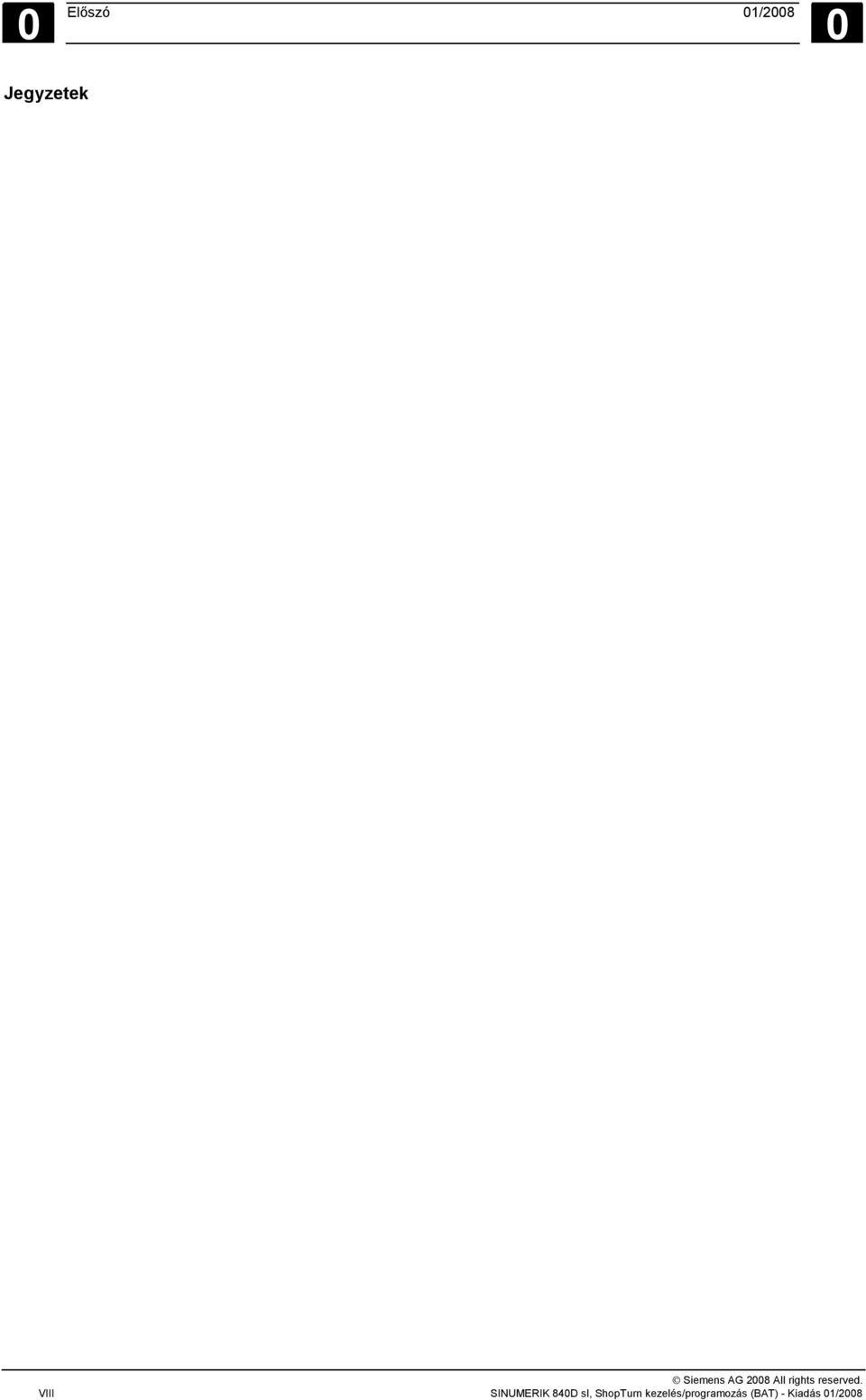

8 0 Előszó 01/ Jegyzetek VIII SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

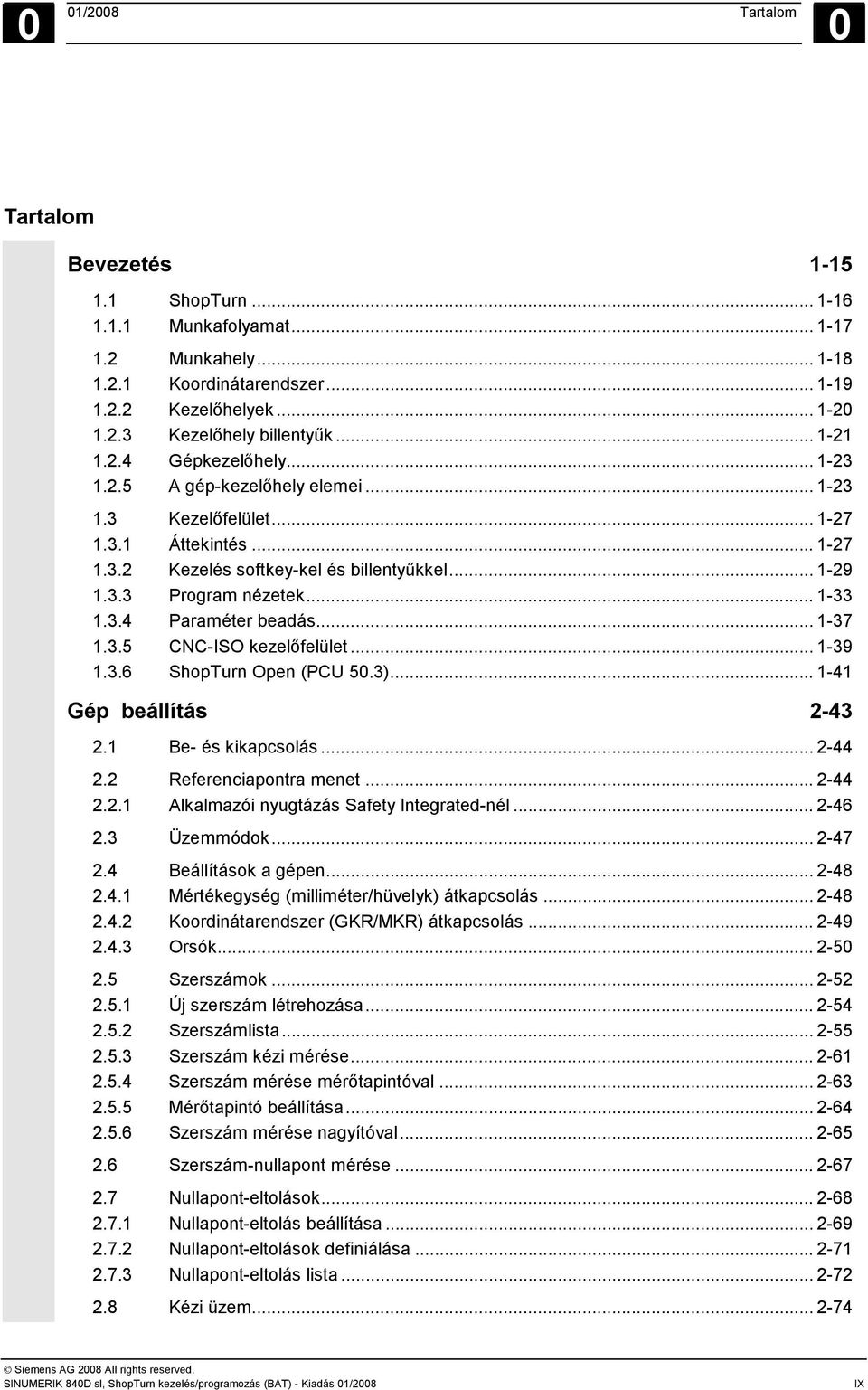

9 0 01/2008 Tartalom 0 Tartalom Bevezetés ShopTurn Munkafolyamat Munkahely Koordinátarendszer Kezelőhelyek Kezelőhely billentyűk Gépkezelőhely A gép-kezelőhely elemei Kezelőfelület Áttekintés Kezelés softkey-kel és billentyűkkel Program nézetek Paraméter beadás CNC-ISO kezelőfelület ShopTurn Open (PCU 50.3) Gép beállítás Be- és kikapcsolás Referenciapontra menet Alkalmazói nyugtázás Safety Integrated-nél Üzeódok Beállítások a gépen Mértékegység (milliméter/hüvelyk) átkapcsolás Koordinátarendszer (GKR/MKR) átkapcsolás Orsók Szerszámok Új szerszám létrehozása Szerszámlista Szerszám kézi mérése Szerszám mérése mérőtapintóval Mérőtapintó beállítása Szerszám mérése nagyítóval Szerszám-nullapont mérése Nullapont-eltolások Nullapont-eltolás beállítása Nullapont-eltolások definiálása Nullapont-eltolás lista Kézi üzem SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008 IX

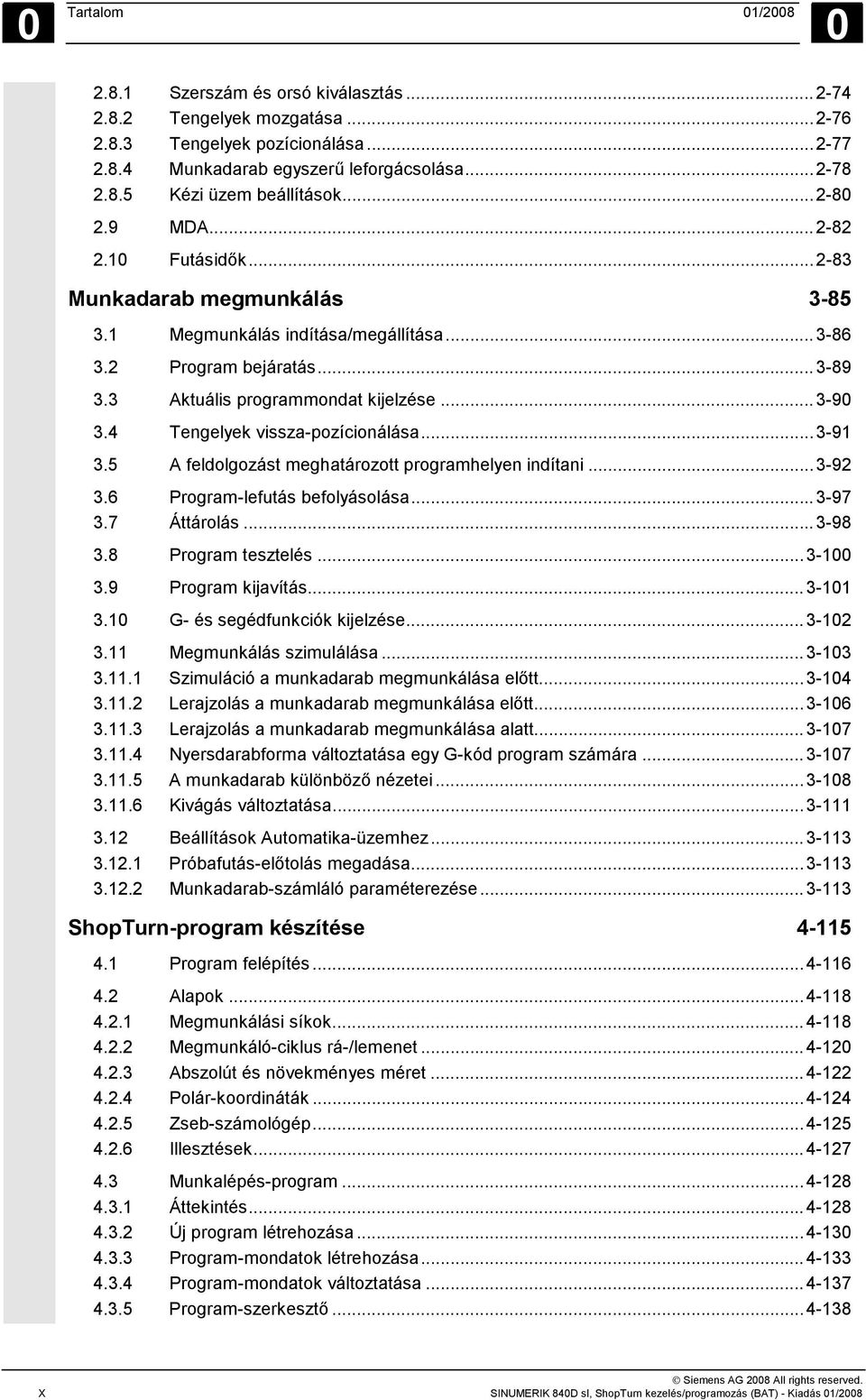

10 0 Tartalom 01/ Szerszám és orsó kiválasztás Tengelyek mozgatása Tengelyek pozícionálása Munkadarab egyszerű leforgácsolása Kézi üzem beállítások MDA Futásidők Munkadarab megmunkálás Megmunkálás indítása/megállítása Program bejáratás Aktuális prograondat kijelzése Tengelyek vissza-pozícionálása A feldolgozást meghatározott programhelyen indítani Program-lefutás befolyásolása Áttárolás Program tesztelés Program kijavítás G- és segédfunkciók kijelzése Megmunkálás szimulálása Szimuláció a munkadarab megmunkálása előtt Lerajzolás a munkadarab megmunkálása előtt Lerajzolás a munkadarab megmunkálása alatt Nyersdarabforma változtatása egy G-kód program számára A munkadarab különböző nézetei Kivágás változtatása Beállítások Automatika-üzemhez Próbafutás-előtolás megadása Munkadarab-számláló paraméterezése ShopTurn-program készítése Program felépítés Alapok Megmunkálási síkok Megmunkáló-ciklus rá-/lemenet Abszolút és növekményes méret Polár-koordináták Zseb-számológép Illesztések Munkalépés-program Áttekintés Új program létrehozása Program-mondatok létrehozása Program-mondatok változtatása Program-szerkesztő X SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

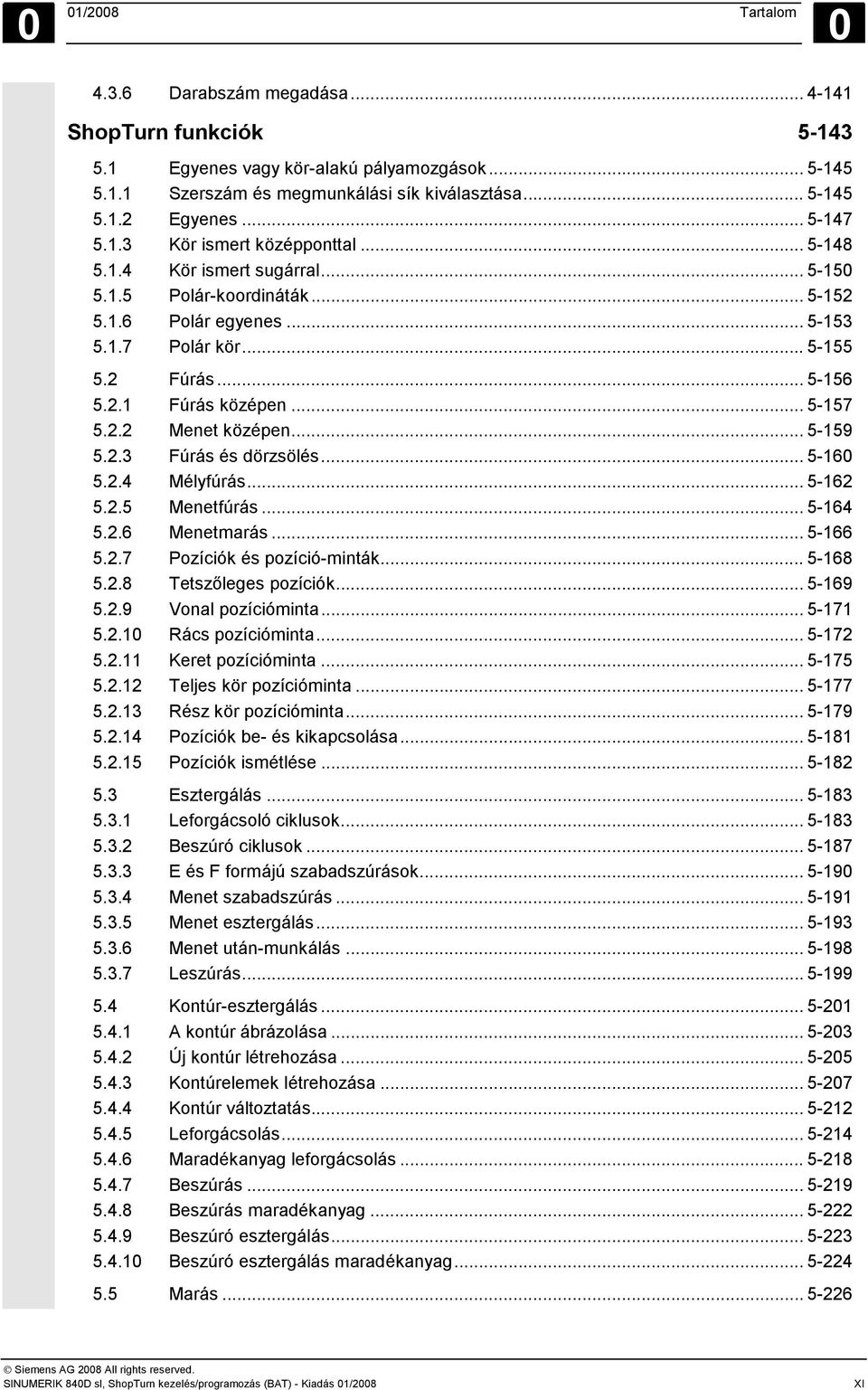

11 0 01/2008 Tartalom Darabszám megadása ShopTurn funkciók Egyenes vagy kör-alakú pályamozgások Szerszám és megmunkálási sík kiválasztása Egyenes Kör ismert középponttal Kör ismert sugárral Polár-koordináták Polár egyenes Polár kör Fúrás Fúrás középen Menet középen Fúrás és dörzsölés Mélyfúrás Menetfúrás Menetmarás Pozíciók és pozíció-minták Tetszőleges pozíciók Vonal pozícióminta Rács pozícióminta Keret pozícióminta Teljes kör pozícióminta Rész kör pozícióminta Pozíciók be- és kikapcsolása Pozíciók ismétlése Esztergálás Leforgácsoló ciklusok Beszúró ciklusok E és F formájú szabadszúrások Menet szabadszúrás Menet esztergálás Menet után-munkálás Leszúrás Kontúr-esztergálás A kontúr ábrázolása Új kontúr létrehozása Kontúrelemek létrehozása Kontúr változtatás Leforgácsolás Maradékanyag leforgácsolás Beszúrás Beszúrás maradékanyag Beszúró esztergálás Beszúró esztergálás maradékanyag Marás SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008 XI

12 0 Tartalom 01/ Négyszög-zseb Kör-zseb Négyszög-csap Kör-csap Hossz-vájat Kör-vájat Nyitott vájat Pozíciók Sokszög Gravírozás Kontúrmarás A kontúr ábrázolása Új kontúr létrehozása Kontúrelemek létrehozása Kontúr változtatás Pályamarás Kontúrzseb előfúrása Kontúr-zseb marás (nagyolás) Zseb maradékanyag kiforgácsolása Kontúr-zseb simítás Kontúr-zseb letörés Kontúr-csap marás (nagyolás) Csap maradékanyag leforgácsolás Kontúr-csap simítás Kontúr-csap letörés Alprogram felhívás Program-mondatok ismétlése Megmunkálás ellenorsóval Program-beállítások változtatása Nullaponteltolások felhívása Koordináta-transzformációk definiálása Rá-/lemenet ciklus programozása G-kódot a munkalépés-programba beszúrni Betanítani Ciklus betanítása Pozícióminta betanítása Kontúr-objektum betanítása Munkavégzés Kézi Géppel Kézi Gép Nullapont-eltolások Egyszerű munkadarab-megmunkálás a kézi üzeódban Tengelyek mozgatása Kúp-esztergálás Egyenes esztergálás XII SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

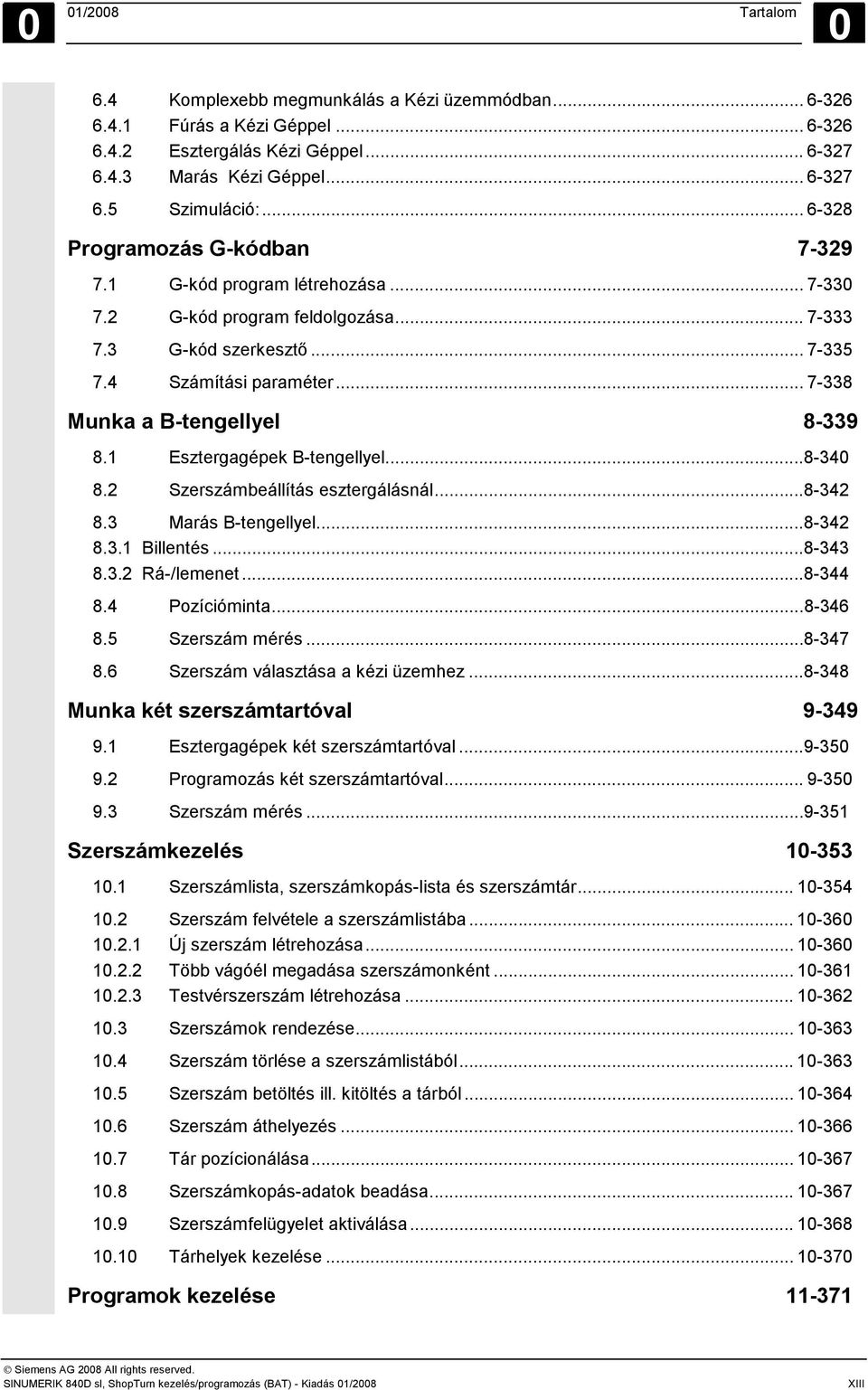

13 0 01/2008 Tartalom Komplexebb megmunkálás a Kézi üzeódban Fúrás a Kézi Géppel Esztergálás Kézi Géppel Marás Kézi Géppel Szimuláció: Programozás G-kódban G-kód program létrehozása G-kód program feldolgozása G-kód szerkesztő Számítási paraméter Munka a B-tengellyel Esztergagépek B-tengellyel Szerszámbeállítás esztergálásnál Marás B-tengellyel Billentés Rá-/lemenet Pozícióminta Szerszám mérés Szerszám választása a kézi üzemhez Munka két szerszámtartóval Esztergagépek két szerszámtartóval Programozás két szerszámtartóval Szerszám mérés Szerszámkezelés Szerszámlista, szerszámkopás-lista és szerszámtár Szerszám felvétele a szerszámlistába Új szerszám létrehozása Több vágóél megadása szerszámonként Testvérszerszám létrehozása Szerszámok rendezése Szerszám törlése a szerszámlistából Szerszám betöltés ill. kitöltés a tárból Szerszám áthelyezés Tár pozícionálása Szerszámkopás-adatok beadása Szerszámfelügyelet aktiválása Tárhelyek kezelése Programok kezelése SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008 XIII

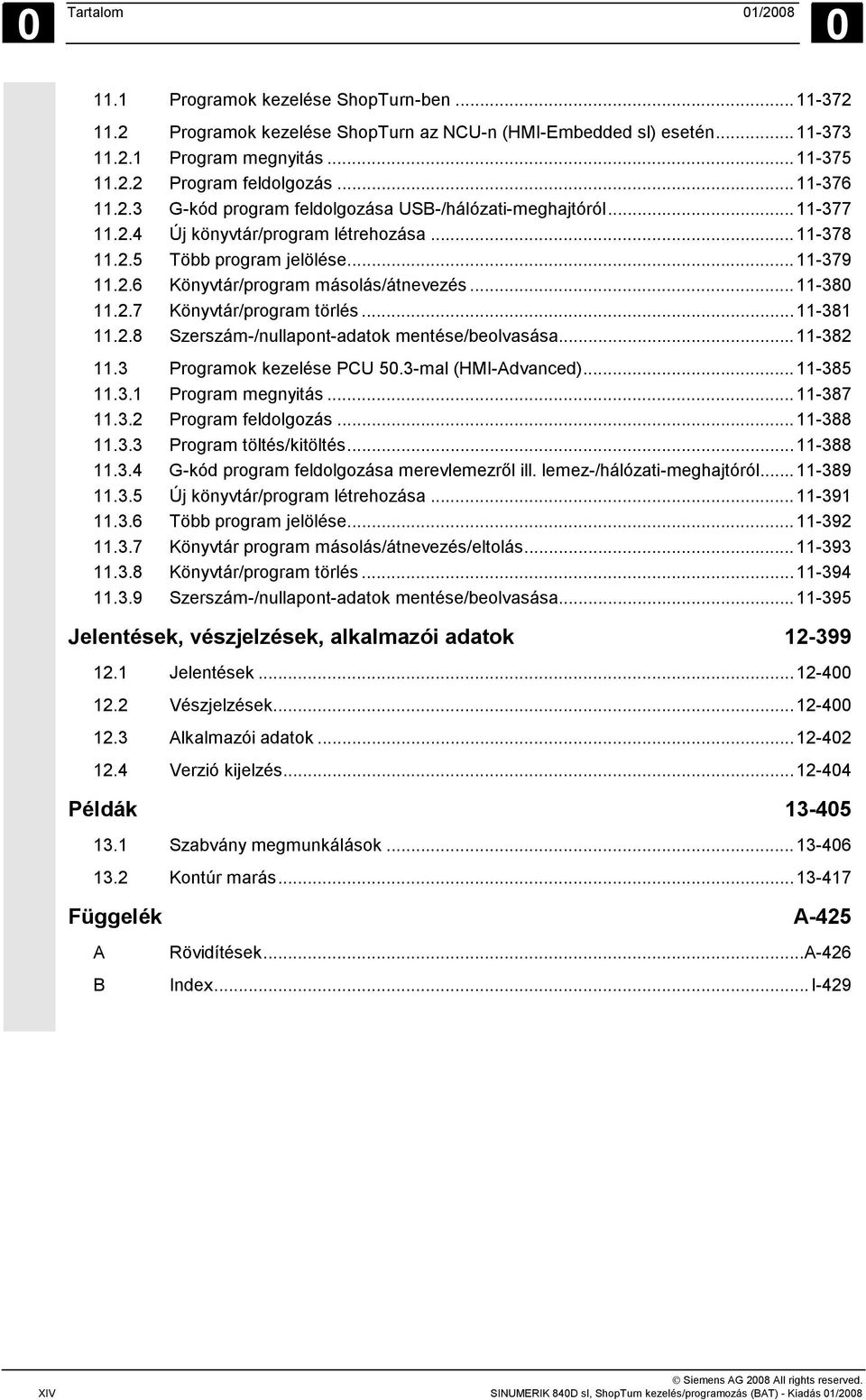

14 0 Tartalom 01/ Programok kezelése ShopTurn-ben Programok kezelése ShopTurn az NCU-n (HMI-Embedded sl) esetén Program megnyitás Program feldolgozás G-kód program feldolgozása USB-/hálózati-meghajtóról Új könyvtár/program létrehozása Több program jelölése Könyvtár/program másolás/átnevezés Könyvtár/program törlés Szerszám-/nullapont-adatok mentése/beolvasása Programok kezelése PCU 50.3-mal (HMI-Advanced) Program megnyitás Program feldolgozás Program töltés/kitöltés G-kód program feldolgozása merevlemezről ill. lemez-/hálózati-meghajtóról Új könyvtár/program létrehozása Több program jelölése Könyvtár program másolás/átnevezés/eltolás Könyvtár/program törlés Szerszám-/nullapont-adatok mentése/beolvasása Jelentések, vészjelzések, alkalmazói adatok Jelentések Vészjelzések Alkalmazói adatok Verzió kijelzés Példák Szabvány megmunkálások Kontúr marás Függelék A-425 A B Rövidítések...A-426 Index...I-429 XIV SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

15 1 01/2008 Bevezetés 1 Bevezetés 1.1 ShopTurn Munkafolyamat Munkahely Koordinátarendszer Kezelőhelyek Kezelőhely billentyűk Gépkezelőhely A gép-kezelőhely elemei Kezelőfelület Áttekintés Kezelés softkey-kel és billentyűkkel Program nézetek Paraméter beadás CNC-ISO kezelőfelület ShopTurn Open (PCU 50.3) SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

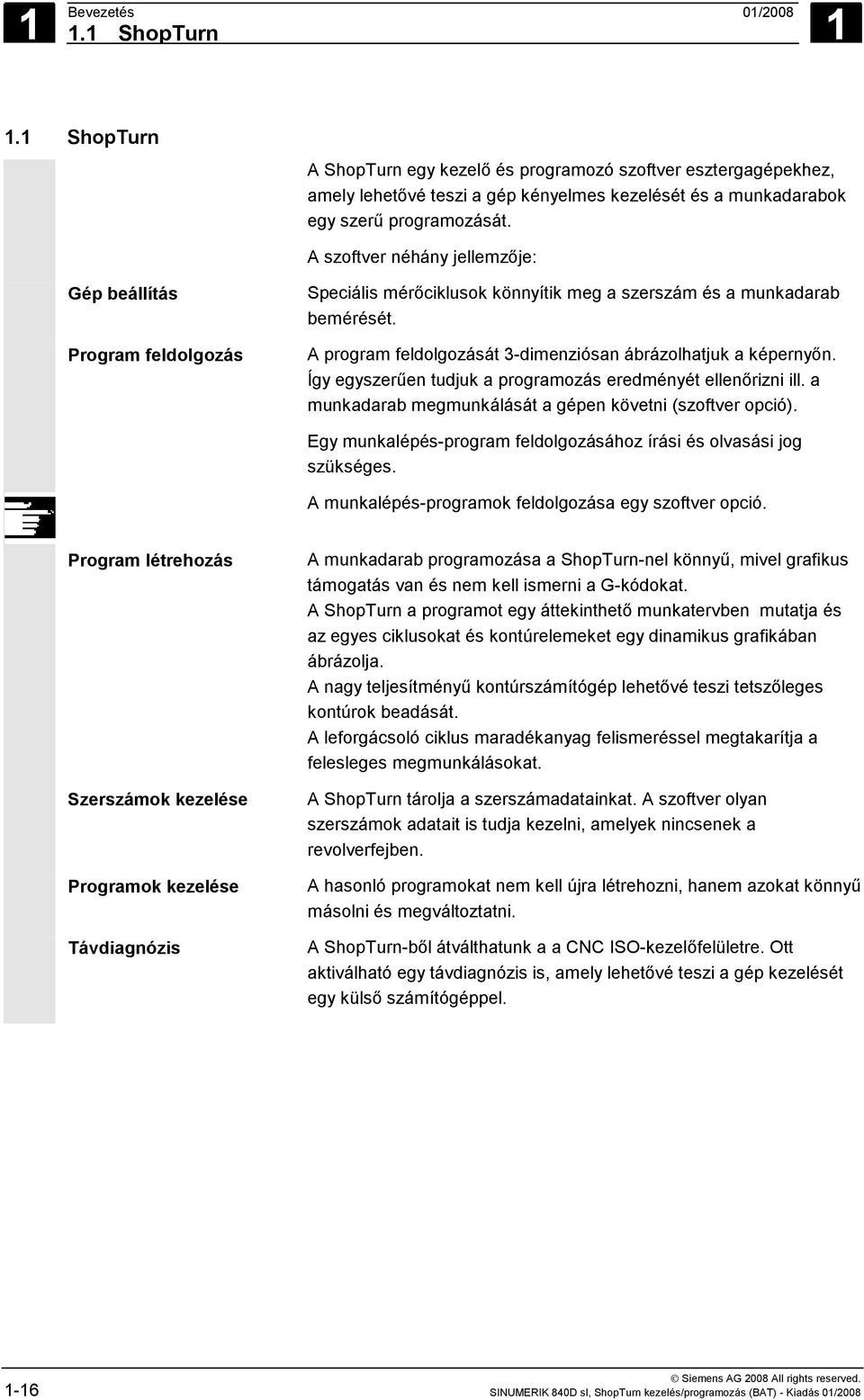

16 1 Bevezetés 01/ ShopTurn ShopTurn A ShopTurn egy kezelő és programozó szoftver esztergagépekhez, amely lehetővé teszi a gép kényelmes kezelését és a munkadarabok egy szerű programozását. A szoftver néhány jellemzője: Gép beállítás Program feldolgozás Speciális mérőciklusok könnyítik meg a szerszám és a munkadarab bemérését. A program feldolgozását 3-dimenziósan ábrázolhatjuk a képernyőn. Így egyszerűen tudjuk a programozás eredményét ellenőrizni ill. a munkadarab megmunkálását a gépen követni (szoftver opció). Egy munkalépés-program feldolgozásához írási és olvasási jog szükséges. A munkalépés-programok feldolgozása egy szoftver opció. Program létrehozás Szerszámok kezelése Programok kezelése Távdiagnózis A munkadarab programozása a ShopTurn-nel könnyű, mivel grafikus támogatás van és nem kell ismerni a G-kódokat. A ShopTurn a programot egy áttekinthető munkatervben mutatja és az egyes ciklusokat és kontúrelemeket egy dinamikus grafikában ábrázolja. A nagy teljesítményű kontúrszámítógép lehetővé teszi tetszőleges kontúrok beadását. A leforgácsoló ciklus maradékanyag felismeréssel megtakarítja a felesleges megmunkálásokat. A ShopTurn tárolja a szerszámadatainkat. A szoftver olyan szerszámok adatait is tudja kezelni, amelyek nincsenek a revolverfejben. A hasonló programokat nem kell újra létrehozni, hanem azokat könnyű másolni és megváltoztatni. A ShopTurn-ből átválthatunk a a CNC ISO-kezelőfelületre. Ott aktiválható egy távdiagnózis is, amely lehetővé teszi a gép kezelését egy külső számítógéppel SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

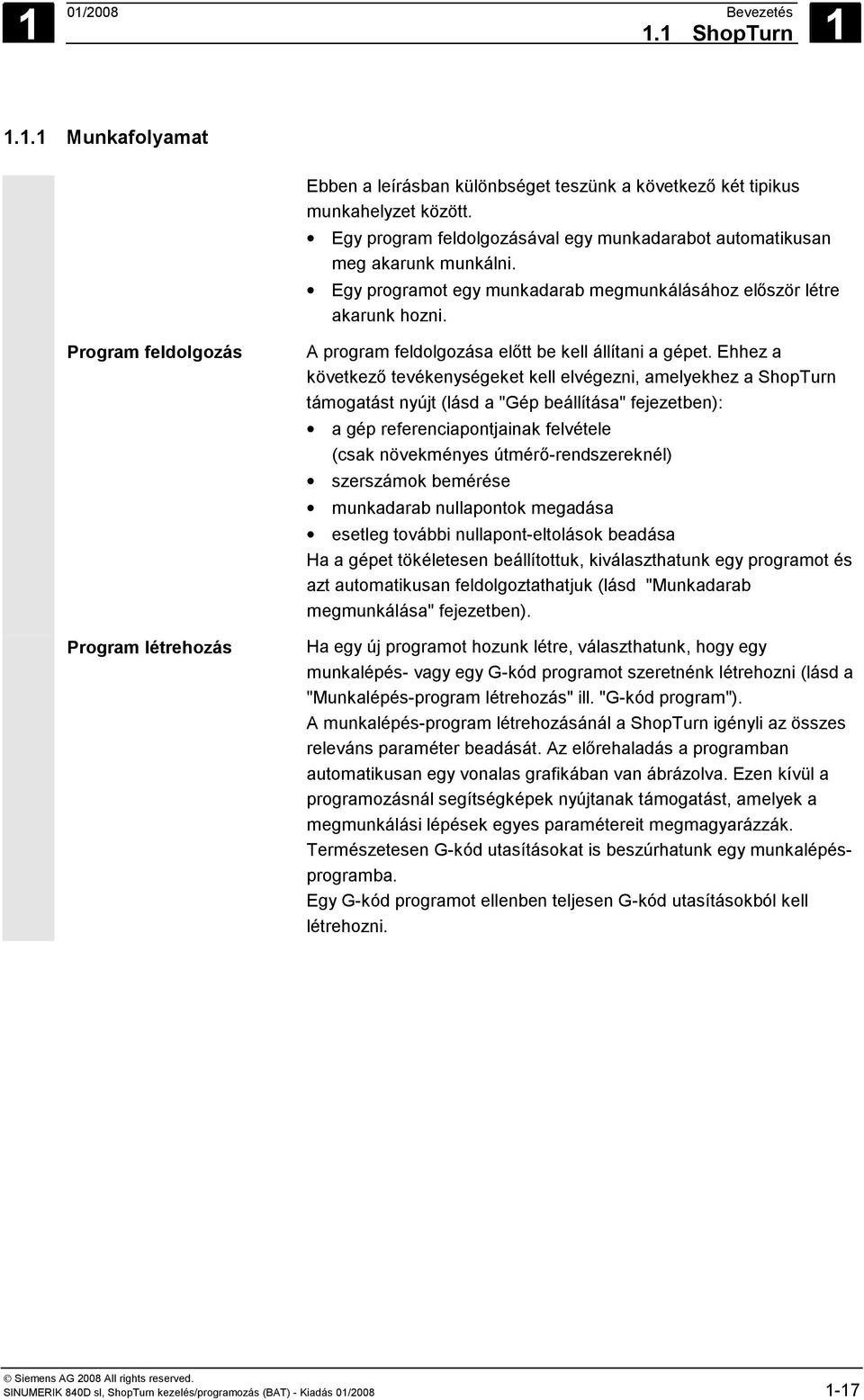

17 1 01/2008 Bevezetés 1.1 ShopTurn Munkafolyamat Ebben a leírásban különbséget teszünk a következő két tipikus munkahelyzet között. Egy program feldolgozásával egy munkadarabot automatikusan meg akarunk munkálni. Egy programot egy munkadarab megmunkálásához először létre akarunk hozni. Program feldolgozás Program létrehozás A program feldolgozása előtt be kell állítani a gépet. Ehhez a következő tevékenységeket kell elvégezni, amelyekhez a ShopTurn támogatást nyújt (lásd a "Gép beállítása" fejezetben): a gép referenciapontjainak felvétele (csak növekményes útmérő-rendszereknél) szerszámok bemérése munkadarab nullapontok megadása esetleg további nullapont-eltolások beadása Ha a gépet tökéletesen beállítottuk, kiválaszthatunk egy programot és azt automatikusan feldolgoztathatjuk (lásd "Munkadarab megmunkálása" fejezetben). Ha egy új programot hozunk létre, választhatunk, hogy egy munkalépés- vagy egy G-kód programot szeretnénk létrehozni (lásd a "Munkalépés-program létrehozás" ill. "G-kód program"). A munkalépés-program létrehozásánál a ShopTurn igényli az összes releváns paraméter beadását. Az előrehaladás a programban automatikusan egy vonalas grafikában van ábrázolva. Ezen kívül a programozásnál segítségképek nyújtanak támogatást, amelyek a megmunkálási lépések egyes paramétereit megmagyarázzák. Természetesen G-kód utasításokat is beszúrhatunk egy munkalépésprogramba. Egy G-kód programot ellenben teljesen G-kód utasításokból kell létrehozni. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

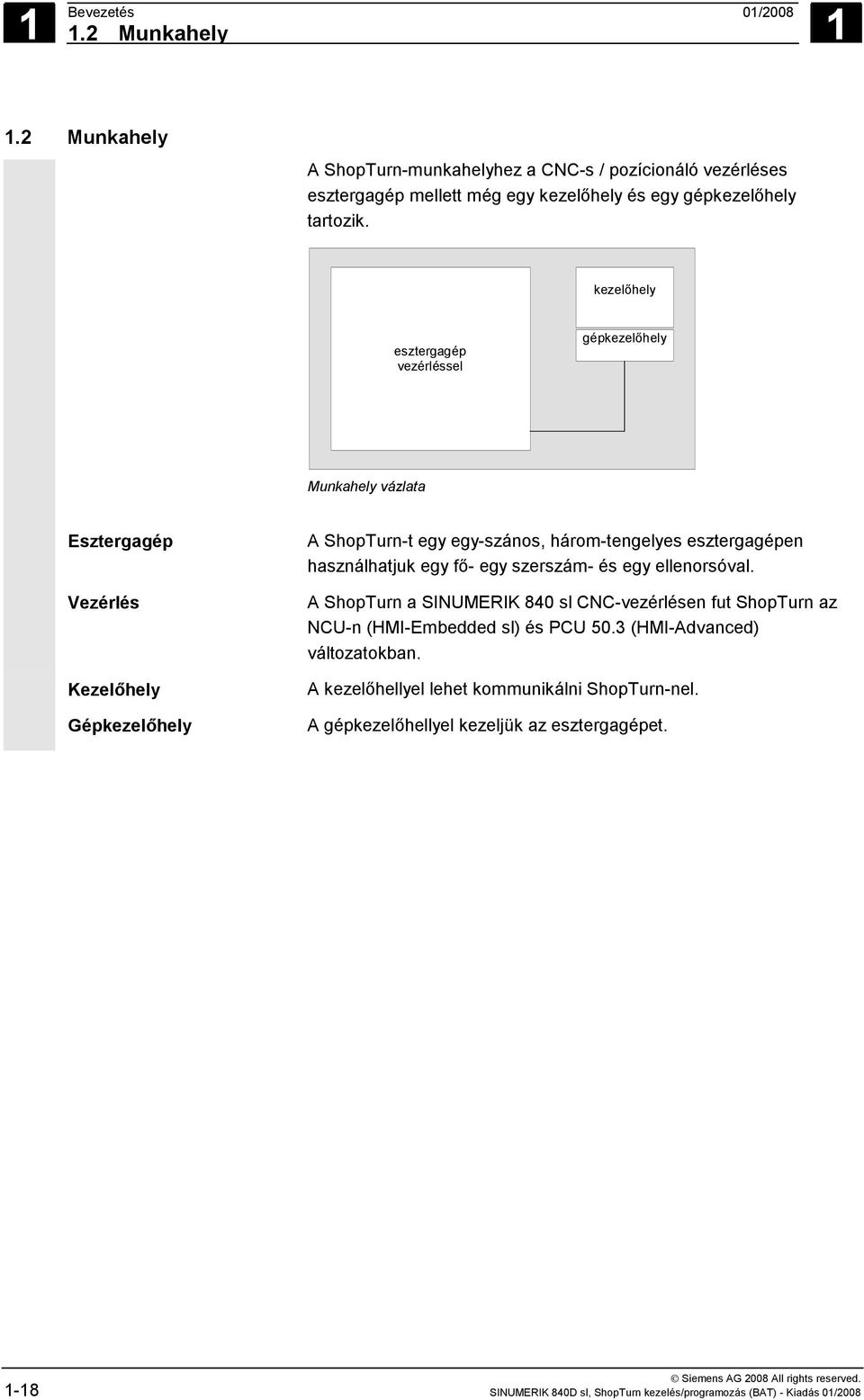

18 1 Bevezetés 01/ Munkahely Munkahely A ShopTurn-munkahelyhez a CNC-s / pozícionáló vezérléses esztergagép mellett még egy kezelőhely és egy gépkezelőhely tartozik. kezelőhely esztergagép vezérléssel gépkezelőhely Munkahely vázlata Esztergagép Vezérlés Kezelőhely Gépkezelőhely A ShopTurn-t egy egy-szános, három-tengelyes esztergagépen használhatjuk egy fő- egy szerszám- és egy ellenorsóval. A ShopTurn a SINUMERIK 840 sl CNC-vezérlésen fut ShopTurn az NCU-n (HMI-Embedded sl) és PCU 50.3 (HMI-Advanced) változatokban. A kezelőhellyel lehet kounikálni ShopTurn-nel. A gépkezelőhellyel kezeljük az esztergagépet SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

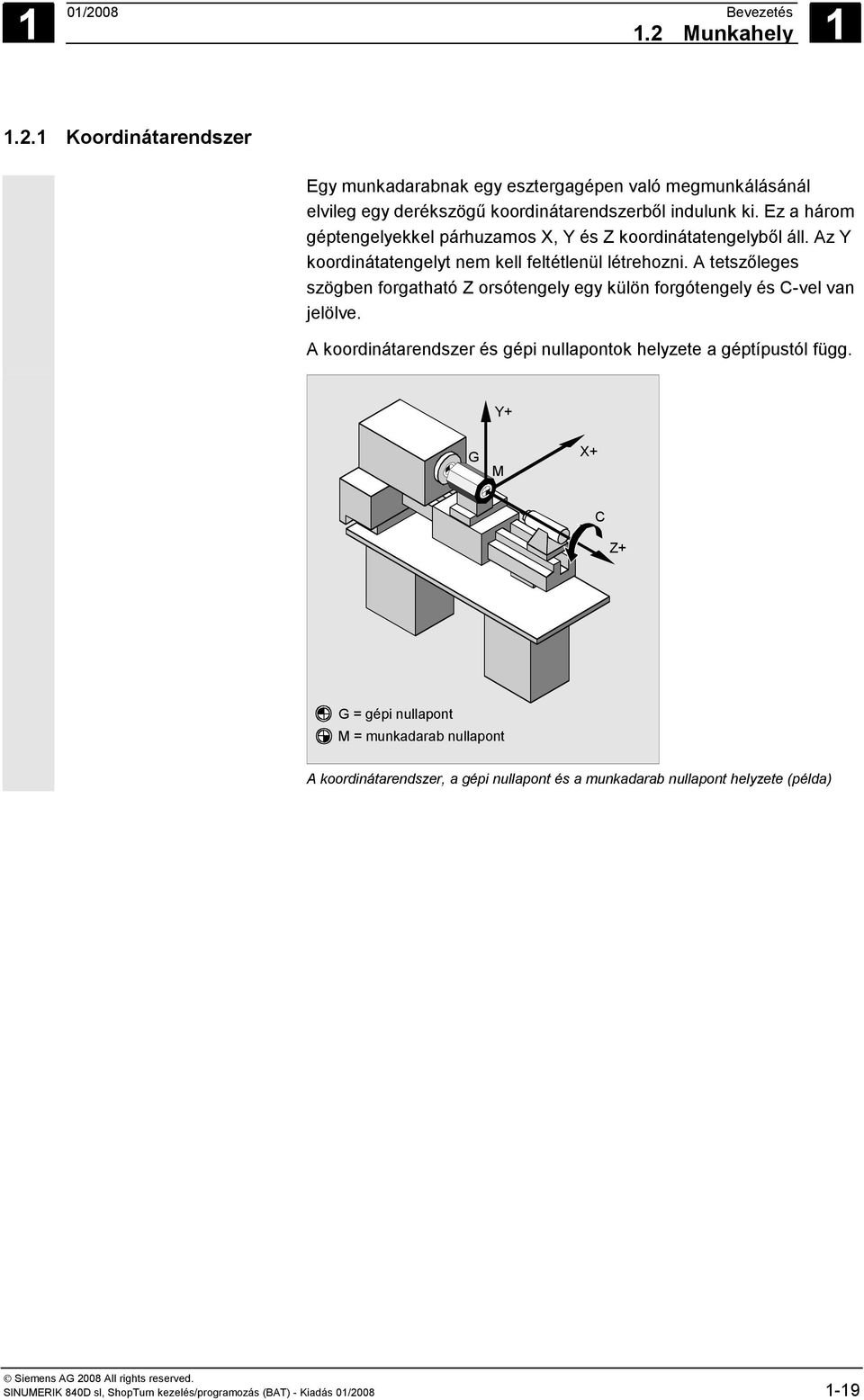

19 1 01/2008 Bevezetés 1.2 Munkahely Koordinátarendszer Egy munkadarabnak egy esztergagépen való megmunkálásánál elvileg egy derékszögű koordinátarendszerből indulunk ki. Ez a három géptengelyekkel párhuzamos X, Y és Z koordinátatengelyből áll. Az Y koordinátatengelyt nem kell feltétlenül létrehozni. A tetszőleges szögben forgatható Z orsótengely egy külön forgótengely és C-vel van jelölve. A koordinátarendszer és gépi nullapontok helyzete a géptípustól függ. Y+ G X+ M C Z+ G = gépi nullapont M = munkadarab nullapont A koordinátarendszer, a gépi nullapont és a munkadarab nullapont helyzete (példa) SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

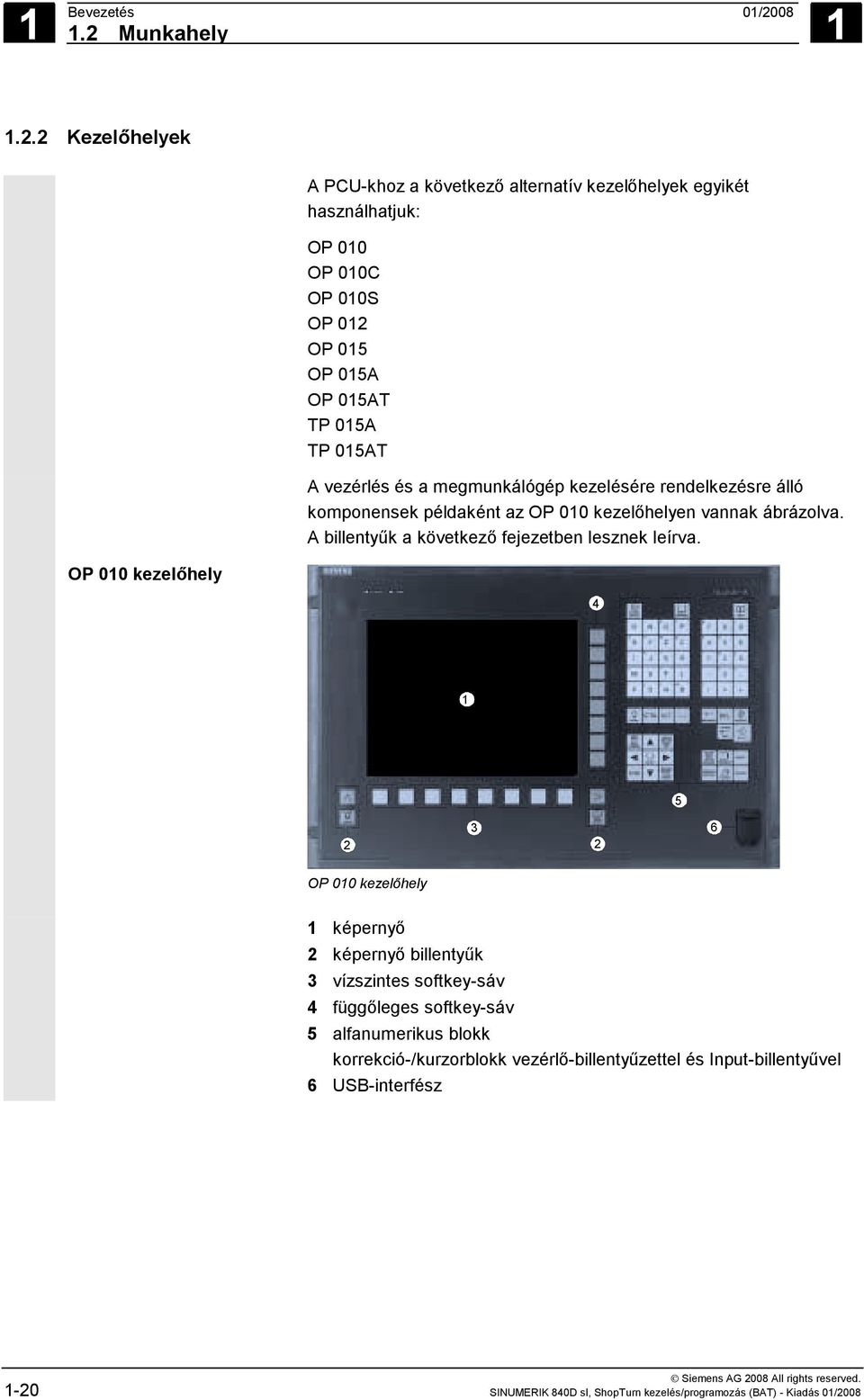

20 1 Bevezetés 01/ Munkahely Kezelőhelyek A PCU-khoz a következő alternatív kezelőhelyek egyikét használhatjuk: OP 010 OP 010C OP 010S OP 012 OP 015 OP 015A OP 015AT TP 015A TP 015AT A vezérlés és a megmunkálógép kezelésére rendelkezésre álló komponensek példaként az OP 010 kezelőhelyen vannak ábrázolva. A billentyűk a következő fejezetben lesznek leírva. OP 010 kezelőhely OP 010 kezelőhely 1 képernyő 2 képernyő billentyűk 3 vízszintes softkey-sáv 4 függőleges softkey-sáv 5 alfanumerikus blokk korrekció-/kurzorblokk vezérlő-billentyűzettel és Input-billentyűvel 6 USB-interfész 1-20 SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

21 1 01/2008 Bevezetés 1.2 Munkahely Kezelőhely billentyűk Vészjelzés törlés Azon vészjelzések törlése, amelyek ezzel a szimbólual vannak megjelölve. Csatorna Nincs jelentése a ShopTurn-nél. Segítség A munkaterv és a programozó-grafika ill. a paramétermaszk programozó-grafikával és a paramétermaszk segítségképpel közötti váltásra. Következő ablak Nincs jelentése a ShopTurn-nél. Oldal fel ill. Oldal le A könyvtárban vagy a munkatervben fel vagy le lapozni. Kurzor A különböző mezők ill. sorok között mozogni. A kurzor jobbra nyitja a könyvtárat vagy programot. A kurzor balra a fölérendelt könyvtárszintre vált. Select Több előre megadott lehetőség közötti választásra. A billentyű megfelel az "Alternatív" softkey-nek. End A kurzort egy paramétermaszk utolsó beadási mezőjére mozgatja. Backspace törli az értéket a beadási mezőben beszúrási módusban törli a kurzor előtt álló karaktert Tab Nincs jelentése a ShopTurn-nél. Shift A megnyomott Shift-billentyűvel a dupla foglaltságú billentyűknél a felső karaktert adja ki. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

22 1 Bevezetés 01/ Munkahely 1 Ctrl A következő billentyű-kombinációkkal a munkatervben és a G-kód szerkesztőben lehet mozogni: Ctrl + Pos1: az elejére ugrani Ctrl + End : a végére ugrani Alt Nincs jelentése a ShopTurn-nél. Del értéket a paramétermezőben törölni beszúrási módusban a kurzorral megjelölt karaktert törölni megmunkálási vonalak törlése együttrajzolásnál és szimulációnál Insert Beszúrási módust vagy zseb-számológépet aktiválni Input egy érték beadását a beadási mezőben lezárni könyvtárat vagy programot megnyitni Alarm - csak OP 010 és OP 010C "Jelentések/Vészjelzések" kezelési tartományt felhívni A billentyű megfelel a "Vészjelzések" softkey-nek. Program - csak OP 010 és OP 010C "Program" kezelési tartomány felhívása A billentyű megfelel a "Prog.szerk." softkey-nek Offset - csak OP 010 és OP 010C "Szerszámok/Nullapont-eltolások" kezelési tartomány felhívása A billentyű megfelel a " Szersz.nullp." softkey-nek Program Manager - csak OP 010 és OP 010C "Programkezelő" kezelési tartomány felhívása A billentyű megfelel a "Program" softkey-nek 1-22 SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

23 1 01/2008 Bevezetés 1.2 Munkahely Gépkezelőhely Az esztergagépet fel lehet szerelni egy Siemens gép-kezelőhellyel vagy a gépgyártó speciális gépi-kezelőhelyével. A gép-kezelőhelyről indítjuk az esztergagépen a műveleteket, például a tengelyek mozgatása vagy a munkadarab megmunkálása. Az éppen aktív funkciókat a gép-kezelőhelyen a hozzátartozó billentyűk világító LED-je mutatja A gép-kezelőhely elemei Vész-ki gomb A gombot vészhelyzetben kell megnyomni, azaz ha ember van veszélyben vagy fennáll a veszélye, hogy a gép vagy a munkadarab megsérül. Az összes hajtás a lehető legnagyobb fékező-nyomatékkal lesz leállítva.. A Vész-ki gomb megnyomásának további következményeit a gépgyártó tájékoztatása alapján vegyük figyelembe. Reset Jog Teach In MDA Auto Reset (visszaállítás) Az aktuális program feldolgozásának megszakítása. A CNC-vezérlés szinkronban marad a géppel. Alaphelyzetben van és kész egy új programfutásra. Vészjelzés törlés Jog Gép kézi üzeód kiválasztása. Teach In Nincs jelentése a ShopTurn-nél. MDA MDA üzeód kiválasztása. Auto Gép Auto üzeód kiválasztása. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

24 1 Bevezetés 01/ Munkahely 1 Single Block Repos Ref Point VAR 1 Single Block Programot mondatonként feldolgozni (egyes-mondat). Repos Vissza-pozícionálás, kontúrra ismét rámenni. Ref Point Referenciapontra menni. Inc Var (Incremental Feed Variable) Lépésméretet változtatható lépésmérettel megtenni Inc (Incremental Feed) Lépésméretet előre megadott 1,..., növekmény lépésmérettel megtenni. A növekményértékek értékelése függ a as gépadattól. Vegyük figyelembe a gépgyártó tájékoztatásait. Cycle Start Cycle Stop X... Z Rapid WCS MCS Cycle Start Egy program feldolgozását elindítani. Cycle Stop Egy program feldolgozását megállítani. Tengely billentyűk Tengely kiválasztása. Rapid Tengelyt gyorsmenetben (leggyorsabb sebesség) mozogni. WCS MCS (MKR GKR) Átkapcsolás a munkadarab-koordinátarendszer (MKR=WCS) és a gép- koordinátarendszer (GKR=MCS) között SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

25 1 01/2008 Bevezetés 1.2 Munkahely 1 % Előtolás-/gyorsmenet-override A programozott előtolást ill. gyorsmenetet csökkenteni vagy növelni. A programozott előtolás ill. gyorsmenet megfelel 100%-nak és 0% - 120% között szabályozható, gyorsmenetben csak 100%-ig. Az újonnan beállított előtolás megjelenik abszolút értékként és százalékban a képernyő előtolás-állapotkijelzőjében. Feed Stop Feed Stop A futó program megmunkálásának megállítása és a tengelyhajtások megállítása. Feed Start Feed Start A program megmunkálását az aktuális mondatban folytatni és az előtolást a programban megadott értékre felfuttatni. % Orsó-override Programozott orsó-fordulatszámot csökkenteni vagy növelni. A programozott orsó-fordulatszám megfelel 100%-nak és % között szabályozható. Az újonnan beállított orsó-fordulatszám megjelenik abszolút értékként és százalékban a képernyő orsóállapotkijelzőjében. Spindle Dec. Spindle Inc. 100% Spindle Dec. csak OP032S gép-kezelőhely Programozott orsó-fordulatszámot csökkenteni. Spindle Inc. csak OP032S gép-kezelőhely Programozott orsó-fordulatszámot növelni. 100% csak OP032S gép-kezelőhely Programozott orsó-fordulatszámot újra beállítani. Spindle Stop Spindle Start Spindle Stop Orsót megállítani. Spindle Start Orsót elindítani. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

26 1 Bevezetés 01/ Munkahely 1 Kulcsos-kapcsoló A kulcsos-kapcsolóval különböző hozzáférési jogokat lehet beállítani. A kulcsos-kapcsolónak négy állása van, amelyek a 4-7 védelmi fokozatokhoz vannak hozzárendelve. A hozzáférést programokhoz, adatokhoz és funkciókhoz a gépadatokban négy különböző védelmi fokozatban lehet tiltani. Vegyük figyelembe a gépgyártó tájékoztatásait. A kulcsos-kapcsolóhoz három különböző színű kulcs tartozik, amelyeket a megadott állásokban lehet kihúzni: 0-ás állás nincs kulcs 7-es védelmi fokozat 1-es állás 1-es kulcs fekete 6-os védelmi fokozat 2-es állás 1-es kulcs zöld 5-ös védelmi fokozat 3-as állás 1-es kulcs piros 4-es védelmi fokozat legalacsonyabb hozzáférési jog növekvő hozzáférési jogok legmagasabb hozzáférési jog Ha kulcs állását megváltoztatjuk a hozzáférési jog változtatása céljából, az nem látható rögtön a kezelő felületen. Előbb kell egy akciót (pl. könyvtár megnyitása vagy bezárása) kezdeményezni. Ha a PLC Stop-állapotban van (a gép-kezelőhely LED-jei villognak), a ShopTurn a felfutásnál nem értékeli ki a kulcsos-kapcsoló állásokat. A további 0-3 védelmi fokozatokat a gépgyártó állíthatja be jelszóval. Beállított jelszónál a ShopTurn a kulcsos-kapcsoló állásokat nem értékeli ki SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

27 1 01/2008 Bevezetés 1.3 Kezelőfelület Kezelőfelület Áttekintés Képernyő felosztás Kezelőfelület Alüzeód 1 aktív üzeód / kezelési tartomány és alüzeód 2 vészjelzés és jelentés sor 3 programnév 4 programág 5 csatorna állapot és program-befolyásolás 6 csatornaüzem-jelzések 7 tengelypozíció kijelzések 8 kijelzés T aktív szerszám F pillanatnyi előtolás aktív orsó (S1 = főorsó), S2 = szerszámorsó, S3 = ellenorsó) orsó kiterhelés százalékban 9 aktív nullapont-eltolások és forgatások kijelzése 10 munkaablak 11 dialógus sor kiegészítő magyarázatokhoz 12 vízszintes softkey-sáv 13 függőleges softkey-sáv 14 softkey billentyűk 15 képernyő billentyűk REF: REPOS: INC1... INC10000 INC_VAR: Referenciapontra-menet Visszapozícionálás Fix növekmény Változó növekmény SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

28 1 Bevezetés 01/ Kezelőfelület 1 Csatorna állapot RESET aktív megszakadt Program-befolyásolás SKP: G-kód mondat kihagyása DRY: próbafutás előtolás!rov:csak előtolás-override (nem előtolás- és gyorsmenet-override) SBL1: egyes-mondat (állj minden mondat után, amelyik gépi funkciót vált ki) SBL2: választása ShopTurn-ben nem lehetséges (állj minden mondat után) SBL3: egyes-mondat finom (állj minden mondat után, egy cikluson belül is) M01: programozott állj DRF: DRF-eltolás PRT: program-teszt Csatornaüzem-jelzések Állj: Nem szükséges kezelői beavatkozás. Várni: Nem szükséges kezelői beavatkozás. Ha egy várakozási idő aktív, kijelzésre kerül a maradék várakozási idő másodperc vagy orsófordulat egységekben. Tengelyek pozíciókijelzése A pozíció-kijelző valósérték-kijelzése az ENS koordináta-rendszerre vonatkozik. Az aktív szerszám pozíciója a munkadarab-nullapontra vonatkoztatva kerül kijelzésre- Tengelykijelző szimbólumok: lineáris tengely rögzítve körtengely rögzítve Előtolás állapot előtolás nincs engedélyezve Orsó állapot orsó nincs engedélyezve orsó áll orsó jobbra forog orsó balra forog Az orsó-kiterhelés kijelzése százalékban 200 % lehet. Vegyük figyelembe a gépgyártó tájékoztatásait A szimbólumok színeinek a jelentése a következő: piros: gép áll zöld: gép mozog sárga: kezelői beavatkozásra vár szürke: egyéb 1-28 SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

29 1 01/2008 Bevezetés 1.3 Kezelőfelület 1 Képernyő-billentyűk Gép Aktív üzeód (Gép kézi, MDA vagy Gép Auto) felhívása. Visszaugrás Nincs jelentése a ShopTurn-nél. Bővítés Vízszintes softkey-sáv változtatása. Menu Select Alapmenüt felhívni: A programág (4) helyett lehetséges a gépgyártó által definiált szimbólumok kijelzése is. A programág a programnévvel (3) együtt kerül kijelzésre. Vegyük figyelembe a gépgyártó tájékoztatásait Kezelés softkey-kel és billentyűkkel A ShopTurn kezelőfelület különféle maszkokból áll, amelyekben egyenként nyolc vízszintes és nyolc függőleges softkey van. A softkeyket a mellettük levő billentyűkkel kezeljük. A softkey-kkel új maszkokat lehet megnyitni. A ShopTurn 3 üzeódra (Gép manuális/gép kézi, MDA és Gép Auto) és 4 kezelési tartományra (Programkezelő, Program jelentések/vészjelzések és Szerszámok/Nullapont-eltolások) tagolódik. Ha az egyik üzeódból / kezelési tartományból a másikba szeretnénk átváltani, nyomjuk meg a "Menu Select" billentyűt. Megjelenik az alapmenü és softkey-vel kiválaszthatjuk a kívánt kezelési tartományt. Alternatívaként a kezelési tartományokat felhívhatjuk a kezelőhely billentyűivel is. Jog MDA Auto Egy üzeódot bármikor kiválaszthatunk a kezelőhely billentyűivel. Ha az alapmenüben megnyomjuk a "Gép" softkey-t, a pillanatnyilag aktív üzeód megjelenik. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

30 1 Bevezetés 01/ Kezelőfelület 1 Ha egy másik üzeódot ill. kezelési tartományt választunk, a vízszintes és a függőleges softkey-sáv is megváltozik. Alapmenü Gép kézi üzeód 1-30 SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

31 1 01/2008 Bevezetés 1.3 Kezelőfelület 1 Ha egy üzeódon ill. kezelési tartományon belül egy vízszintes softkey-t működtetünk, csak a függőleges softkey-sáv változik. Gép kézi üzeód Funkció a Gép kézi üzeódon belül SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

32 1 Bevezetés 01/ Kezelőfelület 1 Ha a kezelőfelületen a dialógus-sorban jobbra megjelenik a szimbólum, egy kezelési tartományon belül változtathatjuk a vízszintes softkey-sávot. Nyomjuk meg a "Bővítés" billentyűt. A "Bővítés" billentyű ismételt működtetésénél megjelenik az eredeti vízszintes softkey-sáv. Egy üzeódon ill. kezelési tartományon belül a "Vissza" softkey-vel jutunk vissza a fölérendelt maszkba. A "Megszakít" softkey-vel elhagyjuk a maszkot a beadott értékek átvétele nélkül és szintén visszajutunk a fölérendelt maszkba. Ha minden szükséges értéket helyesen beadtunk a paramétermaszkba, ezeket az "Átvétel" softkey-vel tároljuk és a maszkot bezárjuk. Az "OK" softkey azonnali akciót eredményez, pl. egy program átnevezését vagy törlését. Programtesztelés Programtesztelés be ki Ha egyes funkciókat softkey-vel aktiválunk, a softkey fekete háttérre vált. Egy funkció kiválasztásának megszüntetéséhez a softkey-t újra meg kell nyomni. A softkey háttere ismét szürke lesz SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

33 1 01/2008 Bevezetés 1.3 Kezelőfelület Program nézetek Egy munkalépés-programot különböző nézetekben ábrázolhatunk. Programkezelő A programkezelőben kezeljük az összes programot. Ezen kívül itt választunk ki egy programot a munkadarab megmunkálásához. Programkezelő -vagy- A programkezelőt a "Program" softkey-vel vagy a "Program Manager" billentyűvel választjuk ki. Egy könyvtáron belül a "Kurzor fel" és "Kurzor le" billentyűkkel tudunk mozogni. A "Kurzor jobbra" billentyűvel megnyitunk egy könyvtárat. A "Kurzor balra" billentyűvel visszajutunk a fölérendelt könyvtárszintre. -vagy- A "Kurzor jobbra" vagy "Input" billentyűkkel megnyitjuk egy program munkatervét. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

34 1 Bevezetés 01/ Kezelőfelület 1 Munkaterv A munkaterv áttekintést ad egy program egyes lépéseiről. Munkaterv A munkatervben a "Kurzor fel" és "Kurzor le" billentyűkkel lehet a prograondatok között mozogni. A "Help" billentyűvel lehet váltani a munkaterv és a programozó grafika között. Programozó grafika A programozó grafika a munkadarab felülnézetét mutatja egy dinamikus vonal-grafikában. A munkatervben kijelölt program-mondat a programozó grafikában színesen ki van emelve. Programozó grafika 1-34 SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

35 1 01/2008 Bevezetés 1.3 Kezelőfelület 1 A "Kurzor jobbra" billentyűvel a munkatervben meg tudunk nyitni egy program-mondatot. A hozzátartozó paramétermaszk a programozógrafikával megjelenik. Paramétermaszk programozó-grafikával A programozó-grafika egy paramétermaszkban az aktuális megmunkálási lépés kontúrját mutatja vonal-grafikával, a paraméterekkel együtt. Paramétermaszk programozó-grafikával Egy paramétermaszkon belül a kurzor billentyűkkel tudunk mozogni a beadási mezők között. A "Help" billentyűvel válthatunk a paramétermaszkban a programozógrafika és a segítő-kép kötözött. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

36 1 Bevezetés 01/ Kezelőfelület 1 Paramétermaszk segítőképpel A segítő-kép a paramétermaszkban megmagyarázza a megmunkálási lépés egyes paramétereit. Paramétermaszk segítő-képpel A színes szimbólumok a segítő-képben a következőket jelentik: sárga kör= vonatkoztatási pont piros nyíl = szerszám gyorsmenetben mozog zöld nyíl= szerszám megmunkálási előtolással mozog 1-36 SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

37 1 01/2008 Bevezetés 1.3 Kezelőfelület Paraméter beadás A gép beállításánál és a programozásnál különböző paraméterekhez értékeket kell beadni a fehér hátterű mezőkbe. A szürke hátterű paramétereket a ShopTurn automatikusan kiszámítja. Paramétermaszk Paraméter kiválasztás -vagy- egyes paramétereknél a beadási mezőben több előre megadott lehetőség közül választhatunk. Ezekbe a mezőkbe nem tudunk magunk értékeket beadni.! Nyomjuk meg az "Alternatív" softkey-t vagy a "Select" billentyűt annyiszor, amíg a kívánt beállítás látható. Az "Alternatív" softkey csak akkor látható, ha a kurzor egy olyan beadási mezőn áll, amelyikre több választási lehetőség van. A "Select" billentyű szintén csak ebben az esetben hatásos. Paraméter beadás Az egyéb paramétereknél a beadási mezőben a kezelőhely billentyűivel kell egy számértéket beadni.! Adjuk be a kívánt értéket.! Nyomjuk meg az "Input" billentyűt a beadás lezárásához. -vagy- Ha nem akarunk értéket beadni, azaz a "0" értéket sem, nyomjuk meg a "Backspace" vagy "Del" billentyűt. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

38 1 Bevezetés 01/ Kezelőfelület 1 Egység kiválasztása egyes paramétereknél választhatunk különböző egységek között. -vagy-! Nyomjuk meg az "Alternatív" softkey-t vagy a "Select" billentyűt annyiszor, amíg a kívánt egység látható. Az "Alternatív" softkey csak akkor látható, ha erre a paraméterre több egység között lehet választani. A "Select" billentyű is csak ebben az esetben hatásos. Paraméter törlés Ha egy beadási mezőben helytelen érték van, ezt teljesen törölni lehet. -vagy-! Nyomjuk meg a "Backspace" vagy "Del" billentyűket. Paraméter változtatás vagy kiszámítás Ha egy beadási mezőben az értéket nem akarjuk teljesen átírni, hanem csak egyes karaktereket megváltoztatni, átválthatunk a beszúrási módusba. ebben a módusban a zseb-számológép is aktív, amivel a programozás közben egyszerűen kiszámíthatunk paraméterértékeket.! Nyomjuk meg az "Insert" billentyűt. A beszúrási módus ill. a zseb-számológép aktiválva van. A "Kurzor balra" és "Kurzor jobbra" billentyűkkel mozoghatunk egy beadási mezőn belül. A "Backspace" vagy "Del" billentyűkkel törölhetjük az egyes karaktereket. A zseb-számológépről további információkat a "Zseb-számológép" fejezetben találunk. Paraméter átvétel Ha az összes szükséges paramétert beadtuk a paramétermaszkba, ezeket tárolhatjuk és a maszkot bezárhatjuk.! nyomjuk meg az "Átvétel" softkey-t vagy a Kurzor balra billentyűt Ha egy sorban több beadási mező van és a paramétert a Kurzor balra billentyűvel akarjuk átvenni, a kurzort a bal szélső beadási mezőbe kell vinni. Ez a softkey nem jelenik meg addig, amíg a paraméterek nem teljesek vagy hibásak. A dialógus-sorban láthatjuk, hogy mely paraméterek hiányoznak vagy hibásak SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

39 1 01/2008 Bevezetés 1.3 Kezelőfelület CNC-ISO kezelőfelület A ShopTurn kezelőfelületről át tudunk váltani a CNC-ISO kezelőfelületre. Ott a távdiagnózist is aktiválni tudjuk. Ez lehetővé teszi a vezérlés kezelését egy külső számítógéppel. A gépgyártónak engedélyezni kell a váltást a ShopTurn-ből a CNC- ISO kezelőfelületre. Vegyük ehhez figyelembe a gépgyártó tájékoztatásait. A CNC-ISO kezelőfelületnek pontos leírását a következőkben találjuk: Irodalom: /BEM/, HMI-Embedded sl kezelési kézikönyv SINUMERIK 840D sl /BAD/, HMI-Advanced kezelési kézikönyv SINUMERIK 840D/840Di/840D sl /PG/, Programozási kézikönyv - Alapok SINUMERIK 840D/840Di/840D sl /PGA/, Programozási kézikönyv Munka előkészítés SINUMERIK 840D/840Di/840D sl A távdiagnózis egy szoftver opció. A távdiagnózisról további információk találhatók: Irodalom: /FB/, Funkció leírás Bővítési funkciók, F3 Távdiagnózis CNC-ISO kezelőfelület! Nyomjuk meg a "CNC ISO" softkey-t a vízszintes softkey-sávban. -és-! Nyomjuk meg ezután a "CNC ISO" softkey-t a függőleges softkeysávban. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

40 1 Bevezetés 01/ Kezelőfelület 1 CNC-ISO kezelőfelület! Nyomjuk meg a "Menu Select" billentyűt, ha ismét vissza szeretnénk térni a ShopTurn kezelőfelülethez. -és- ShopTurn! Nyomjuk meg a "ShopTurn" softkey-t. Távdiagnózis Diagnózis Távdiagnózis! Nyomjuk meg a CNC-ISO kezelőfelületben a "Menu Select" billentyűt.! Nyomjuk meg a "Diagnózis" softkey-t.! Nyomjuk meg a "Távdiagnózis" softkey-t SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

41 1 01/2008 Bevezetés 1.3 Kezelőfelület ShopTurn Open (PCU 50.3) A ShopTurn szoftver a PCU 50.3-hoz létezik ShopTurn Open változatban. A ShopTurn Open-nél a HMI-Advanced "Szolgálatok", "Diagnózis", "Üzembehelyezés" és "Paraméter" (szerszámkezelés és nullaponteltolások nélkül) kezelési tartományok közvetlenül a bővített vízszintes softkey-sávban találhatók. Szolgálat Diagnózis Üzembe- helyezés Paraméter Az integrált HMI-Advanced kezelési tartományok pontos leírását a következőben találjuk: Irodalom: /BAD/, HMI-Advanced SINUMERIK 840D/840Di/840D sl Kezelési kézikönyv Ezenkívül az alap-menüsáv és a bővített alap-menüsáv softkey-jét a gépgyártó saját kezelési tartományokkal elfoglalhatja. Vegyük ehhez figyelembe a gépgyártó tájékoztatásait. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

42 1 Bevezetés 01/ Kezelőfelület 1 Jegyzetek 1-42 SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

43 2 01/2008 Gép beállítás 2 Gép beállítás 2.1 Be- és kikapcsolás Referenciapontra menet Alkalmazói nyugtázás Safety Integrated-nél Üzeódok Beállítások a gépen Mértékegység (milliméter/hüvelyk) átkapcsolás Koordinátarendszer (GKR/MKR) átkapcsolás Orsók Szerszámok Új szerszám létrehozása Szerszámlista Szerszám kézi mérése Szerszám mérése mérőtapintóval Mérőtapintó beállítása Szerszám mérése nagyítóval Szerszám-nullapont mérése Nullapont-eltolások Nullapont-eltolás beállítása Nullapont-eltolások definiálása Nullapont-eltolás lista Kézi üzem Szerszám és orsó kiválasztás Tengelyek mozgatása Tengelyek pozícionálása Munkadarab egyszerű leforgácsolása Kézi üzem beállítások MDA Futásidők SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

44 2 Gép beállítás 01/ Be- és kikapcsolás Be- és kikapcsolás A vezérlés ill. a gép be- és kikapcsolásához vegyük figyelembe a gépgyártó tájékoztatásait. A vezérlés felfutása után a Gép kézi alapkép jelenik meg. Gép kézi alapkép 2.2 Referenciapontra menet Az esztergagépünknek lehet abszolút vagy növekményes mérőrendszere. Egy növekményes mérőrendszert a vezérlés bekapcsolása után hitelesíteni kell, egy abszolútot azonban nem. Egy növekményes mérőrendszernél ehhez az összes tengelyt egy referenciapontra kell vinni, amelynek koordinátái a gép nullapontjához viszonyítva ismertek. A tengelyek referálásának kötelező sorrendjét a gépgyártó adja meg. A tengelyek a gépgyártó beállításaitól függetlenül egyszerre is tudnak a referenciapontra menni. Vegyük figyelembe a gépgyártó tájékoztatásait. A referenciapontra menet alatt az előtolás-override hatásos SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008

45 2 01/2008 Gép beállítás 2.2 Referenciapontra menet 2 Vigyázat A referenciapontra menet előtt a valósérték kijelző koordinátái helytelenek. Ezen kívül a gépgyártó által megadott úthatárolások még nem érvényesek. Figyelem A referenciapontra menetnél a tengelyek közvetlen úton mennek rá a referenciapontra. Vigyük ezért előbb a tengelyeket egy biztonságos helyre, hogy referenciapontra menetnél elkerüljük az ütközéseket. A referenciapontra menetnél figyeljük közvetlenül a gépen a tengelymozgásokat. Tengely referálás! Válasszuk ki a "Gép kézi" üzeódot. Jog! Nyomjuk meg a "Ref Point" billentyűt a gépkezelőhelyen. Ref Point +X! Válasszuk ki a mozgatandó tengelyt. +! Nyomjuk meg "-" ill. "+" billentyűt. A kiválasztott tengely a referenciapontra megy és megáll. A referenciapont koordinátái vannak kijelezve. A tengely egy szimbólual van megjelölve. Ha egy helytelen irányú tengely-billentyű van megnyomva, a tengely nem mozog. Tengelymozgás megszakítása Feed Stop! Nyomjuk meg a "Feed Stop" billentyűt. A tengely megáll. Tengely újra mozgatása +X...! Válasszuk ki a mozgatandó tengelyt és nyomjuk meg kívánt iránybillentyűt. A tengely tovább mozog a referenciapont irányába. Az összes tengely referenciapontjának felvétele utána mérőrendszer hitelesítve van és minden tengelyen hatásosak az úthatárolások. A valósérték-kijelzőn a referenciapont helyes koordinátái vannak kijelezve. SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/

46 2 Gép beállítás 01/ Referenciapontra menet Alkalmazói nyugtázás Safety Integrated-nél Ha az Önök gépén Safety Integrated (SI) van megvalósítva, a referenciapontra menetnél nyugtázni kell, hogy egy tengely aktuális pozíciója megfelel a gép tényleges pozíciójának. Ez a nyugtázás előfeltétel a Safety Integrated további funkcióinak. Egy tengelyre az alkalmazói nyugtázást csak akkor lehet megadni, ha a tengely előtte a referenciapontra lett víve. A tengely kijelzett pozíciója mindig a gép-koordinátarendszerre vonatkozik (GKR).. A Safety Integrated-nél az alkalmazói nyugtázáshoz egy szoftver opció szükséges. További információkat találunk az alkalmazói nyugtázáshoz az: Irodalom: /FBSI/, SINUMERIK Safety Integrated funkció leírás Jog Ref Point! Válasszuk ki a "Gép kézi" üzeódot..! Nyomjuk meg a "Ref Point" billentyűt a gép-kezelőhelyen. +X! Válasszuk ki a mozgatandó tengelyt. Alkalmazóinyugtázás +! Nyomjuk meg "-" ill. "+" billentyűt. A kiválasztott tengely a referenciapontra megy és megáll. A referenciapont koordinátája kijelzésre kerül. A tengely egy szimbólual lesz megjelölve.! Nyomjuk meg a "Alkalmazói nyugtázás" softkey-t. Megnyílik az "Alkalmazói nyugtázás" ablak. Kijelzésre kerül az összes géptengely listája azoknak az aktuális és SIpozícióival. -vagy-! Aktivizáljuk a nyugtázást az"alternatív" vagy a "Select" softkey megnyomásával. A kiválasztott tengely a "Nyugtázás" oszlopban meg lesz jelölve egy kereszttel "biztosan referált"-ként. A "Választ" billentyű még egyszer megnyomásával a nyugtázást ismét deaktiváljuk SINUMERIK 840D sl, ShopTurn kezelés/programozás (BAT) - Kiadás 01/2008
