TIPP Részletesebben: Bodnár I. - Nagy Z.: PC hálózatok és Internet c. könyvében Hálózatok felépítése és típusai PC hálózatok Nagy-Szakál Zoltán 2008.

1 TIPP Részletesebben: Bodnár I. - Nagy Z.: PC hálózatok és Internet c. könyvében Hálózatok felépítése és típusai PC hálózatok Nagy-Szakál Zoltán A számítógép hálózat fogalma A számítógép hálózat egymással összekapcsolt számítógépek rendszere. Ez az összekapcsolás valamilyen hálózati kábelen keresztül vagy rádiócsatorna (mikro-hullámú, mőholdas kapcsolat) segítségével történhet. Létrejöttének okai az erıforrások megosztása az üzembiztonság fokozása takarékoskodás Mi az előnye a hálózatoknak? Levelek, adatok küldése a gépek között Hardvereszközök közös használata Közös adatok használata Feladatok megosztása Adatok nagybiztonságú tárolása Központi gépen tárolt adatok helyben történı feldolgozása Hálózatok osztályozása Hálózati ismeretek 1

Ez az összekapcsolás valamilyen hálózati kábelen keresztül vagy rádiócsatorna (mikro-hullámú, mőholdas kapcsolat) segítségével történhet.

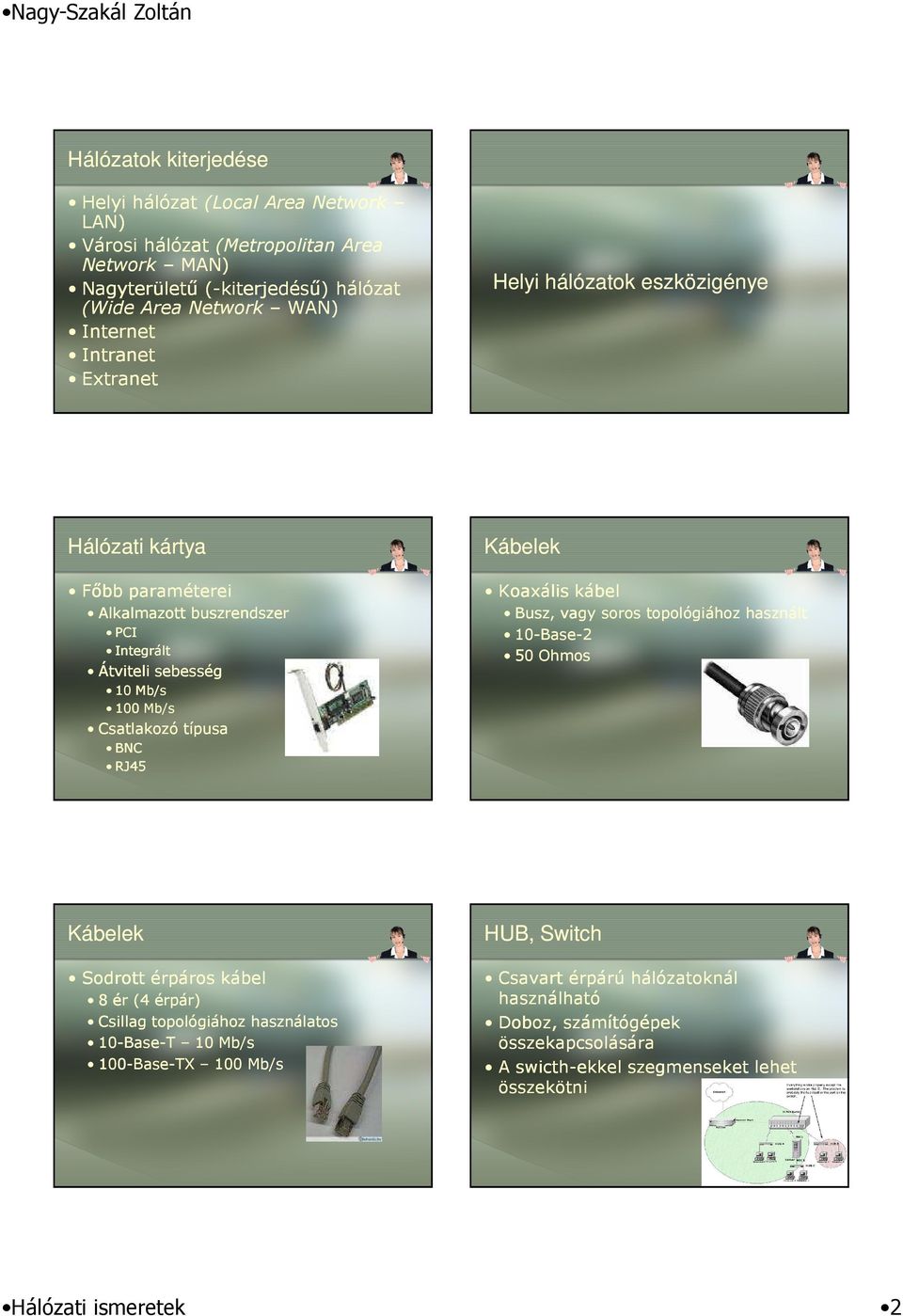

2 Hálózatok kiterjedése Helyi hálózat (Local Area Network LAN) Városi hálózat (Metropolitan Area Network MAN) Nagyterülető (-kiterjedéső) hálózat (Wide Area Network WAN) Internet Intranet Extranet Helyi hálózatok eszközigénye Hálózati kártya Fıbb paraméterei Alkalmazott buszrendszer PCI Integrált Átviteli sebesség 10 Mb/s 100 Mb/s Csatlakozó típusa BNC RJ45 Kábelek Koaxális kábel Busz, vagy soros topológiához használt 10-Base-2 50 Ohmos Kábelek Sodrott érpáros kábel 8 ér (4 érpár) Csillag topológiához használatos 10-Base-T 10 Mb/s 100-Base-TX 100 Mb/s HUB, Switch Csavart érpárú hálózatoknál használható Doboz, számítógépek összekapcsolására A swicth-ekkel szegmenseket lehet összekötni Hálózati ismeretek 2

RJ45 Kábelek Koaxális kábel Busz, vagy soros topológiához használt 10-Base-2 50 Ohmos Kábelek Sodrott érpáros kábel 8 ér (4 érpár) Csillag topológiához használatos 10-Base-T 10

3 Kapcsolási módok Több hálózat összekapcsolásánál alkalmazott eszközök: Jelismétlı (repeater) Két szegmens összekötése a hálózat korlátainak kiterjesztésére Hálózati híd (bridge) Két eltérı protokollt használó, és nem egy szegmensen levı hálózat közötti kapcsolat Kapcsolási módok Több hálózat összekapcsolásánál alkalmazott eszközök: Forgalom irányító (router) útvonalválasztó, amelynek feladata a beérkezı adatcsomagok továbbítása a célállomás felé a lehetı legoptimálisabb úton Hálózati zsilip, átjáró (gateway) különbözı hálózatok között biztosít kapcsolatot, átjárási lehetıséget Protokollok ARCnet Ethernet FDDI NetBios, NETBEUI IPX/SPX TCP/IP Protokollok NetBIOS, NETBEUI szabványszerő eljárásgyőjtemény azonosítja és nyilvántartja a hálózat gépeit felépíti, fenntartja és bonja a kapcsolatot két gép között összeállítja a továbbítandó adatokat és nyugtázza az átvett adatokat NETBEUI - Microsoft hálózatokra Protokollok TCP/IP Internet protokollja Egy olyan nemzetközi szabvány / szabálygyőjtemény, amely képes megvalósítani, hogy a gépek közötti kommunikáció lehetısége egyszerre több útvonalon keresztül is elérhetı legyen. Erőforrások megosztási rendszere Hálózati ismeretek 3

beérkezı adatcsomagok továbbítása a célállomás felé a lehetı legoptimálisabb úton Hálózati zsilip, átjáró (gateway) különbözı hálózatok között biztosít kapcsolatot, átjárási lehetıséget Protokollok

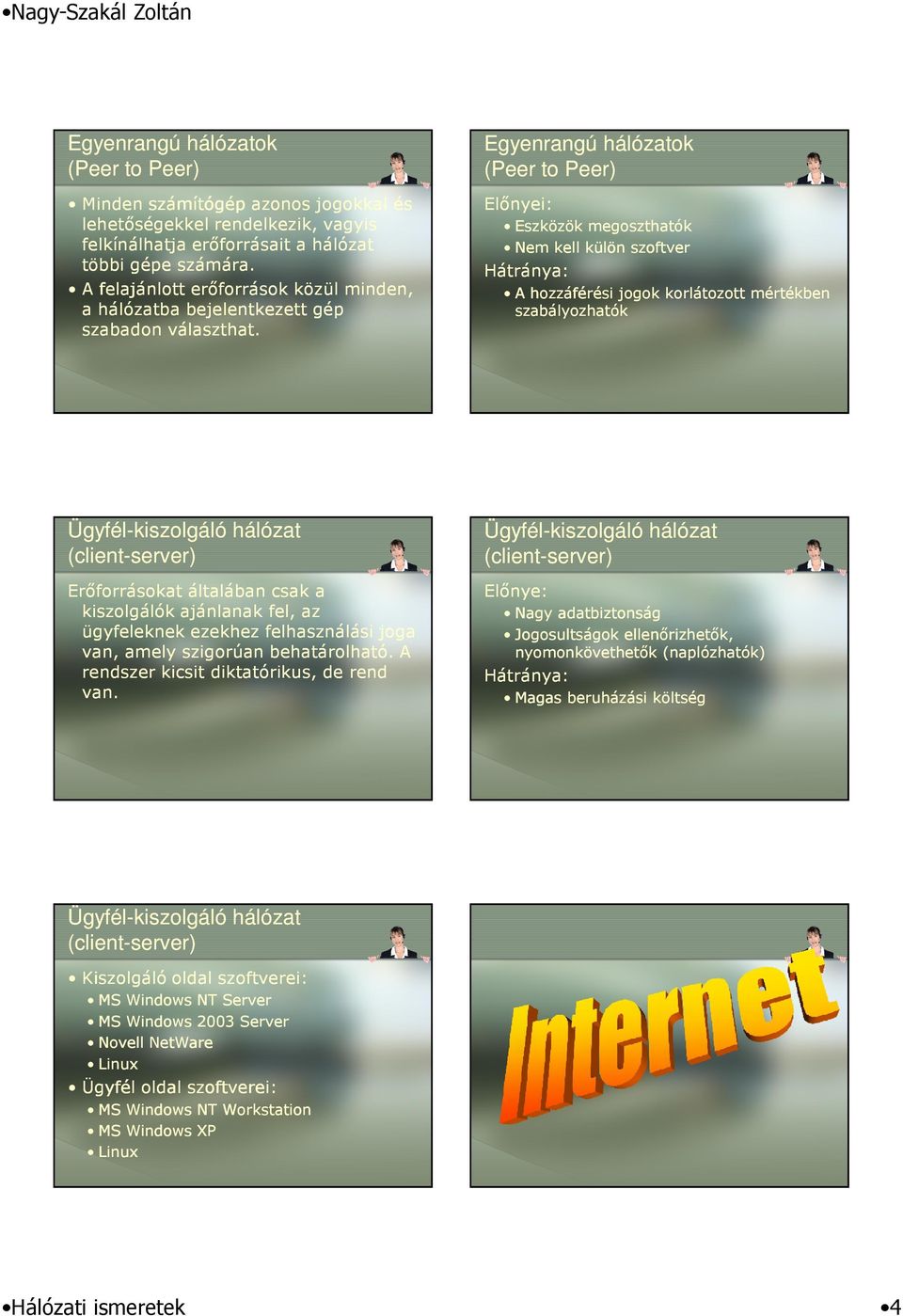

4 Egyenrangú hálózatok (Peer to Peer) Minden számítógép azonos jogokkal és lehetıségekkel rendelkezik, vagyis felkínálhatja erıforrásait a hálózat többi gépe számára. A felajánlott erıforrások közül minden, a hálózatba bejelentkezett gép szabadon választhat. Egyenrangú hálózatok (Peer to Peer) Elınyei: Eszközök megoszthatók Nem kell külön szoftver Hátránya: A hozzáférési jogok korlátozott mértékben szabályozhatók Ügyfél-kiszolgáló hálózat (client-server) Erıforrásokat általában csak a kiszolgálók ajánlanak fel, az ügyfeleknek ezekhez felhasználási joga van, amely szigorúan behatárolható. A rendszer kicsit diktatórikus, de rend van. Ügyfél-kiszolgáló hálózat (client-server) Elınye: Nagy adatbiztonság Jogosultságok ellenırizhetık, nyomonkövethetık (naplózhatók) Hátránya: Magas beruházási költség Ügyfél-kiszolgáló hálózat (client-server) Kiszolgáló oldal szoftverei: MS Windows NT Server MS Windows 2003 Server Novell NetWare Linux Ügyfél oldal szoftverei: MS Windows NT Workstation MS Windows XP Linux Hálózati ismeretek 4

Egyenrangú hálózatok (Peer to Peer) Elınyei: Eszközök megoszthatók Nem kell külön szoftver Hátránya: A hozzáférési jogok korlátozott mértékben szabályozhatók Ügyfél-kiszolgáló hálózat (client-server)

5 A hidegháború idején (1960-as években) az Egyesült Államok Hadserege megbízásából kezdték el kifejleszteni. Célja egy világmérető háború esetén is mőködı kommunikációs rendszer biztosítása volt Az 1990-es évig az Internet nem volt több, mint elektronikus levelezés, az egyetemek és tudósok kutatási eredményeinek átadására szolgált. Az Internet számítógépes rendszerek világmérető hálózata számítógépek, emberek, szoftverek, adatbázisok és fájlok millióit köti össze Az Intranet vállalaton belüli információs hálózat internetes alapokkal Használatához kell egy PC, modem vagy közvetlen Internet kapcsolat (A modem át- és visszaalakítja a számítógép jeleit a telefonvonalon történı adattovábbításhoz.) Internet használati jog (pl.: elıfizetés) Az Internet segítségével: millió emberrel kerülhetünk kapcsolatba információ keresés, böngészés az elérhetı adatbázisokban elektronikus szótárak, könyvek, újságok olvasása papírmentes iroda megvalósítása, elektronikus levelezés: új programok (nem kereskedelmi célú) beszerzése, letöltése Szolgáltatásai: (elektronikus levelezés) News (hírcsoportok) Telnet (távoli számítógép használata) IRC (csevegés) Gopher (adatbázisokban keresés) FTP (fájlok átvitele) WWW (információk multimédiás megjelenítése) Hálózati ismeretek 5

6 (elektronikus levelezés): elektronikus formában küldhetünk és fogadhatunk levelet adatállományokat, programokat csatolhatunk a levélhez csak az kaphat, akinek van címe Az cím felépítése: felhasználó neve@címzett számítógép neve pl.: president@whitehouse.gov (elektronikus levelezés): a számítógép neve összetett, mely magába foglalja a földrajzi helyet, regionális hálózatot kezdetben ezek számok voltak: pl.: ma azonosító, ún. domain neveket használnak: pl.: whitehouse.gov, mail.matav.hu a levelezést íratlan szabályok (NETikett) irányítják - NETikett A Hálóra jellemzı az egyenrangúság, vagyis az, hogy ugyanúgy ír levelet a barátjának, mint az ellenségének, a fınökének. Az Interneten a tegezıdés a szokás. Ha egy listára magázódva ír levelet, mindenki számára egyértelmő lesz, hogy új. Magánlevélben persze lehetnek eltérések. Mikor vegyünk egy közlést komolyan, és mikor tekintsük azt viccnek, tréfának, úgy általában komolytalannak? Ennek eldöntésére a "smilie"-k, váltak elterjedté. Ha közlendınket CSUPA NAGY BETŐVEL ÍRJUK: azt jelenti,hogy KIABÁLUNK!!! A legtöbben ezt úgy értelmezik, hogy valami bajunk van az illetıvel. - NETikett A nyomatékosítást egy másik módszerrel szokás jelölni, pl így: _nem_ A neten sem illik nyilvános fórumokon durva szavakat használni, káromkodni, és természetesen másokat sértı szavakkal illetni. Minden elküldött szövegednél vedd figyelembe, hogy azt a "másik oldalon" szintén emberek olvassák, akik nem szeretik, ha gyalázzák ıket. A magyar nyelv ékezetes. Legtöbb helyen az ékezetes betők átvitele problémákat okoz, általában ékezetek nélküli írást alkalmazunk vagy repülıékezeteket szoktunk használni. TELNET: távoli számítógépre történı bejelentkezést szolgálja (önálló program) a távoli számítógépen programokat futtathatunk, adatbázisokban kereshetünk mőködése: felhívjuk a távoli gépet parancsokkal végrehajtjuk a feladatot (karakteres, parancsorientált) IRC: önálló program hálózatra kapcsolódó felhasználók közötti real-time (valós idejő) információcsere lehetısége ( beszélgetés ) a beszélgetést a csatorna operátorok vezénylik bárkit kiutasíthatnak, ha nem megfelelıen viselkedik Hálózati ismeretek 6

gov E-mail (elektronikus levelezés): a számítógép neve összetett, mely magába foglalja a földrajzi helyet, regionális hálózatot kezdetben ezek számok voltak: pl.:158.104.1.1 ma azonosító, ún.

7 Fájlok átvitele (File Transfer Protocol): adatok, programok másolása saját használatra saját állományok közkinccsé tétele ajánlatos külön FTP programot használni (pl.: NetFinger ) önálló szervereken mőködnek, saját címük van (pl.: ftp.microsoft.com) az Internet multimédia területe legnagyobb ütemben fejlıdı területe a hálózatnak az oldalak tartalma: céginformációk, katalógusok hírek, közérdekő közlemények menetrendek, rendezvények, program ajánlatok utazási irodák információi, egyéb szolgáltatások egy Web-oldalon a szövegek különbözı betőtípussal, stílussal, színnel és méretben láthatók (grafikus felület) lehet rajta kép, hanganyag, filmrészlet kiemelt szövegrészek - hipertextek, linkek: kapcsolatok más WWW lapokhoz hivatkozások az újabb lapokra (csatolás) az oldalakat a címeik alapján lehet elıhívni általában www-vel kezdıdnek a kezdı lapokat Web home page-nek is nevezik A Web lapokat Web-böngészı böngészı segítségével tekinthetjük meg (pl.: Netscape Navigator, Microsoft Internet Explorer) Web-oldal MS Internet Explorer-rel rel Internet címek Az Internet címet az alábbiak szerint lehet felbontani: protokoll.szolgáltató.3rész 3. rész jelentése: com: Kereskedelmi szervezetek edu: Oktatási intézmények gov: Államigazgatási szervezetek mil: Katonai szervezetek net: Hálózati szolgáltatók org: A fentiektıl eltérı szervezetek au: Ausztrália hu: Magyarország Hálózati ismeretek 7

com) az Internet multimédia területe legnagyobb ütemben fejlıdı területe a hálózatnak az oldalak tartalma: céginformációk, katalógusok hírek, közérdekő közlemények menetrendek, rendezvények, program
