1 Győr A numerikus modellezés alapjai és alkalmazások a hazai gyakorlatban Operatív árvízi előrejelzés a Rábán -- a csapadék-előrejelzések felhasználásától a modellezett vízszintek online közzétételéig Liptay Zoltán Árpád, DHI Hungary

2 Bemutatkozás DHI Spin Off (önállósodó vállalkozásrészek) Kutatás alapú (évtizedekre visszanyúló K+F) 1,000 alkalmazott (850 MSc/PhD, 80 tech., 70 támogatás) Bevétel 100 mil. (75% nemzetközi) Irodák 25 országban (65 % alkalm.) privát, nincs tulajdonos, not-for-profit DHI Közép-& Kelet Európa CZ (Prága) + PL, SK, HU, RO, BG 100 létszám

, 70 támogatás) Bevétel 100 mil. (75% nemzetközi) Irodák 25 országban (65 % alkalm.

3 Küldetés Vezető technológiák és Megoldások Víz a vízgyűjtőn városban és az ipari területeken tenger, tengerparti területeken Egészség, környezet & Klíma no.1 a hidroinformatikában

4 Tevékenység Monitoring Laboratóriumok Hidroinformatika

5 MIKE by DHI.több, mint szoftver

Information management Business Intelligence Data brokering Scripts Indicators Web publishing Spreadsheets Optimisation

6 MIKE Customized The building blocks Events and Alarms Users and Workspaces Time series GIS Data Assimilation Real Time Data acquisition Jobs and automation Operational forecasting System Optimisation Emergency management REAL TIME IMS PLANNING Information management Business Intelligence Data brokering Scripts Indicators Web publishing Spreadsheets Optimisation Climate change adaptation Resource management Models and scenarios Meta data Audit log Ensembles Uncertainty MCA / CBA Linked models

7 Rába Árvízi Előrejelző Modell Güssing am 31.5./

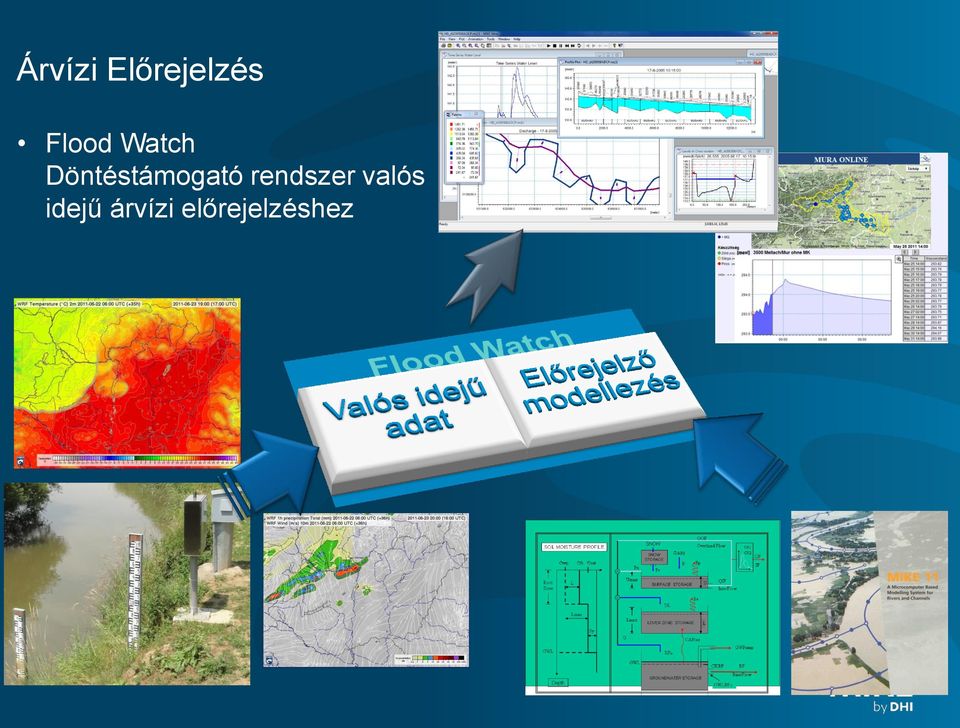

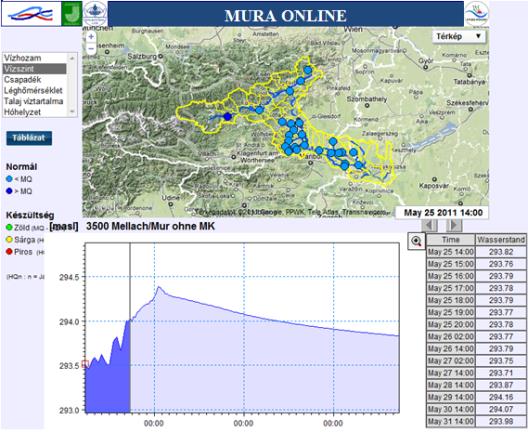

8 Árvízi Előrejelzés Flood Watch Döntéstámogató rendszer valós idejű árvízi előrejelzéshez

9 Rába projekt - Megvalósítás Szerződéses feladatok: Adatgyűjtés, feldolgozás Modellépítés Csatlakozás a nemzetközi modellhez Valósidejű előrejelzés és adatáramlás Eredmények prezentálása Oktatás Projekt menedzsment

nemzetközi modellhez Valósidejű előrejelzés és

10 merging Hungarian and Austrian sub-systems Rába projekt - Megvalósítás Raab előrejelző modell Feladat hónap Feladat 0) Projeckt management Feladat 1) adatgyűjtés és felmérés 2b) árvízi előrejelző modellező rendszer 2b) árvízi előrejelző modellező rendszer Task 2) előrejelző modell 2c) valós idejű előrejelző rendszer Feladat 3) oktatási tevékenység Feladat 4) Dokumentálás és jelentés Feladat 5) Karbantartás és Jótállás

előrejelző modellező rendszer 2b) árvízi előrejelző modellező rendszer Task 2) előrejelző modell 2c) valós idejű

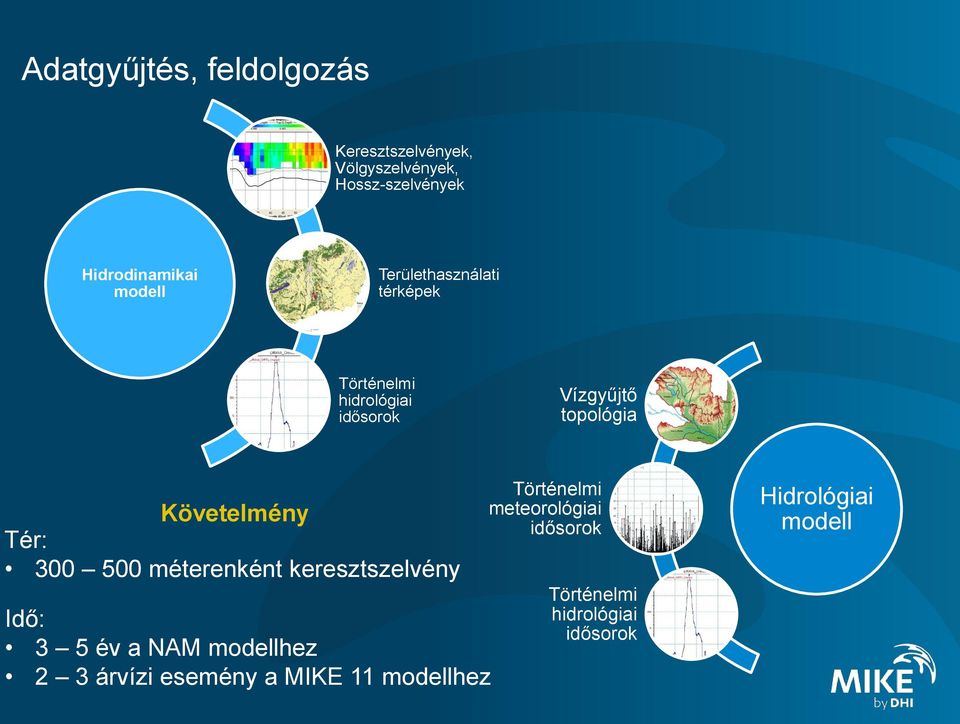

11 Adatgyűjtés, feldolgozás Keresztszelvények, Völgyszelvények, Hossz-szelvények Hidrodinamikai modell Területhasználati térképek Történelmi hidrológiai idősorok Vízgyűjtő topológia Követelmény Tér: méterenként keresztszelvény Idő: 3 5 év a NAM modellhez 2 3 árvízi esemény a MIKE 11 modellhez Történelmi meteorológiai idősorok Történelmi hidrológiai idősorok Hidrológiai modell

Követelmény Tér: 300 500 méterenként keresztszelvény Idő: 3 5 év a NAM modellhez 2 3 árvízi

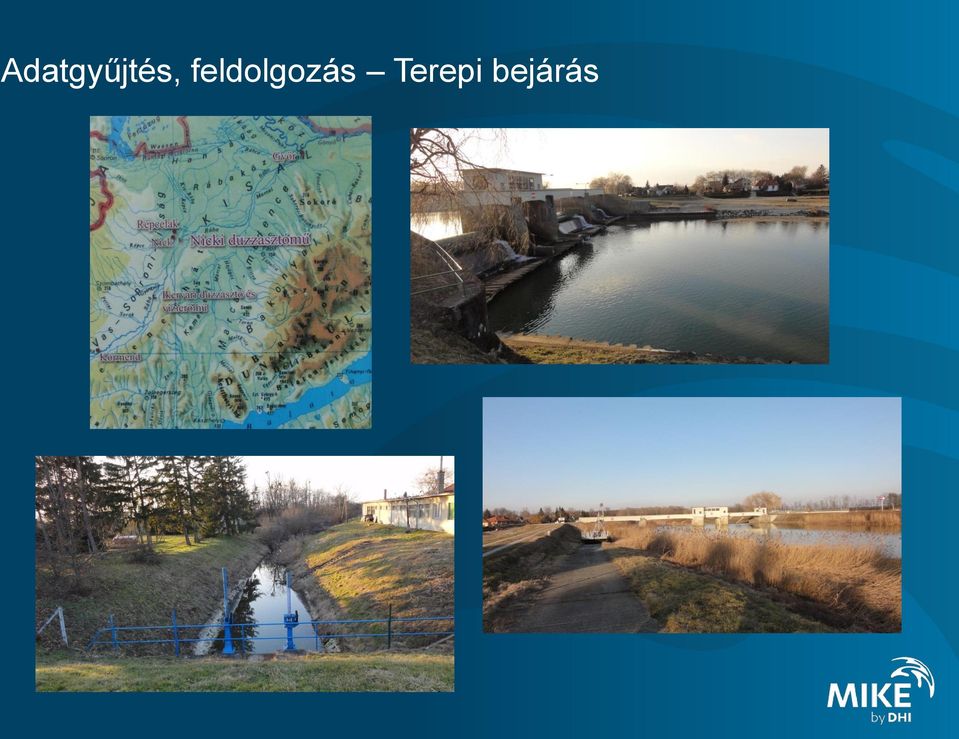

12 Adatgyűjtés, feldolgozás Terepi bejárás

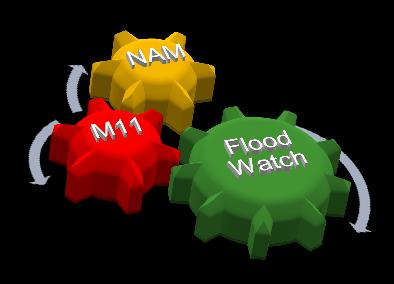

13 Modellépítés Számítási sebesség Számítási pontosság ELŐREJELZŐ MODELL + adatasszimiláció

14 Modellépítés - séma Meteorológiai modell ECMWF (mid-range weather forecast) Hidrológiai modell Hidrodinamikai modell NAM M11 HD

15 Modellépítés Hidrológiai modell NAM Modell (Nedbør-Afstrømnings Model) A Hidrológiai körforgás terepi részének leírása A NAM egy halmozott, konceptuális modell: halmozott konceptuális Hasonló modellek: vízgyűjtő, mint egység léptékű, a paraméterek átlag értékek hidrológiai folyamatok tározási folyamatokként Stanford, SSARR, HBV, SMAR,.. SOIL MOISTURE PROFILE Owp Ofc Osat Pn SNOW SNOW STORAGE Ps RAIN P QOF Overland Flow Ep CK1 CK2 OF IF Root Zone L Umax SURFACE STORAGE U QIF InterFlow DL Ea GWL Lmax Sy Lmax G LOVER ZONE STORAGE L CAFlux BFu GWPump GWL CKBF BF Depth GROUNDWATER STORAGE BaseFlow GWLBFo

tározási folyamatokként Stanford, SSARR, HBV, SMAR,.

16 Modellépítés Hidrodinamikai modell Saint-Venant Egyenletek 6 pontos Abbott-Ionescu Véges Differencia Séma = 0 + ga + = 0, + 2 x h x A Q t Q t h b x Q h Q Q Q h h h Fontos követelmény: Meanderező és összetett árterű folyók 1D-ben

17 1D modellek építésének gyakorlata

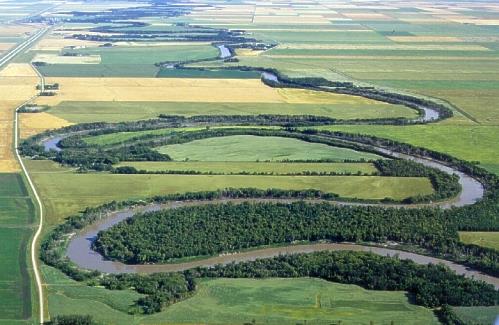

18 1D modellek építésének gyakorlata Széles ártéren meanderező folyók Rába, 2013 február 450 m 3 /s Meder kapacitás: m 3 /s

19 Rába Szentgotthárd-Sárvár

20 Rába modell Ágak: 64 regular, 84 link km Keresztszelvények: 5086 db Részvízgyűjtők: km 2 Műtárgyak: 53 bukó, 29 áteresz, 16 vízszint-szabályzó műtárgy (időlépés: 2 perc)

21 Kalibráció Validáció (NAM) SOIL MOISTURE PROFILE Owp Ofc Osat Pn SNOW SNOW STORAGE Ps RAIN P QOF Overland Flow Ep CK1 CK2 OF IF Root Zone L Umax SURFACE STORAGE U QIF InterFlow DL Ea GWL Lmax Sy Lmax G LOVER ZONE STORAGE L CAFlux BFu GWPump GWL CKBF BF Előzetes kalibráció a TORNA PATAK részvízgyűjtőjére, sz. állomás Depth GROUNDWATER STORAGE BaseFlow GWLBFo

22 Kalibráció Validáció (MIKE 11 HD) Répce Gór alvíz vízhozamok, 2009 (kék mért, fekete számított) Pinka-ág Kemestaródfa vízhozam, 2009 (kék mért, fekete számított)) Rába Szentgotthárd, 1996 (vízhozam) Rába Szentgotthárd, 1996 (vízállás)

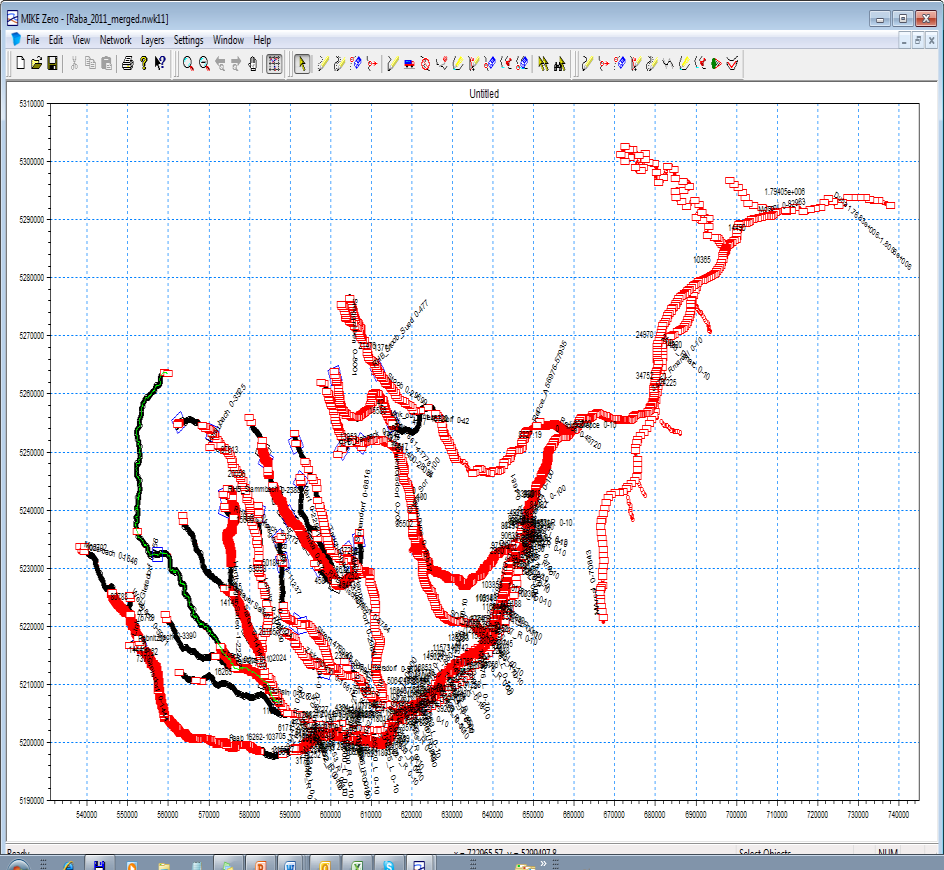

23 Csatlakozás a nemzetközi előrejelző rendszerhez 1. Modellek egyesítése

24 Csatlakozás a nemzetközi előrejelző rendszerhez 2. Adatáramlás kiépítése OVF - Budapest Adatok exportálása a nemzeti adatbázisokból Előrejelző központ Eredmények publikálása Adatok konvertálása, ellenőrzése Adatok küldése a modellszerverre Szimuláció Lokális modellek

25 Csatlakozás a nemzetközi előrejelző rendszerhez 2. Adatáramlás kiépítése - Magyarország NYUDUVIZIG ÉDUVIZIG VITUKI OMSZ SZERVER (VIZIR BUDAPEST) Alapvető adatellenőrzés Extrém minimum és maximum Hiányzó adat (idősor hézagok) Konverziós eszköz Konverzió dfs 0-ba FTP BUDAPEST Idősor HU - txt - dfs0 HU METEO dfs0 HYDRO dfs0 FORECASTS dfs0 Hiányzó fájlokat ellenőrző rutinok Adatok küldése a grazi szerverre

26 2. Adatáramlás kiépítése - Graz AT METEO dfs0 HYDRO dfs0 FORECASTS dfs0 HU METEO dfs0 HYDRO dfs0 FORECASTS dfs0 FTP (GRAZ) Végső Végső zip. file Végső zip. file zip. file Végső zip. fájl MODELL SZERVER (GRAZ) FLOOD WATCH MEGOLDÁS A végső zip fájlok minden jogosult felhasználó számára elérhetők Minden előállított zip fájl a nevében tartalmazza a dátumot és időt WWW GENERATOR ÜTEMEZŐ 1. ADATOK FELTÖLTÉSE (DFS0) 2. MODELL FUTTATÁSA 3. EREDMÉNYEK ELŐÁLLÍTÁSA 4. BECSOMAGOLÁS 5. MEGOSZTÁS A végső zip fájlok az osztrák FTP-n tárolódnak.zip fájlok előállítása *.rr11 eredmény fájl Idősor

27 Előrejelző rendszer Meteorológiai modell ECMWF (mid-range weather forecast) Hidrológiai modell Hidrodinamikai modell NAM M11 HD

28 Adat asszimiláció - Példa

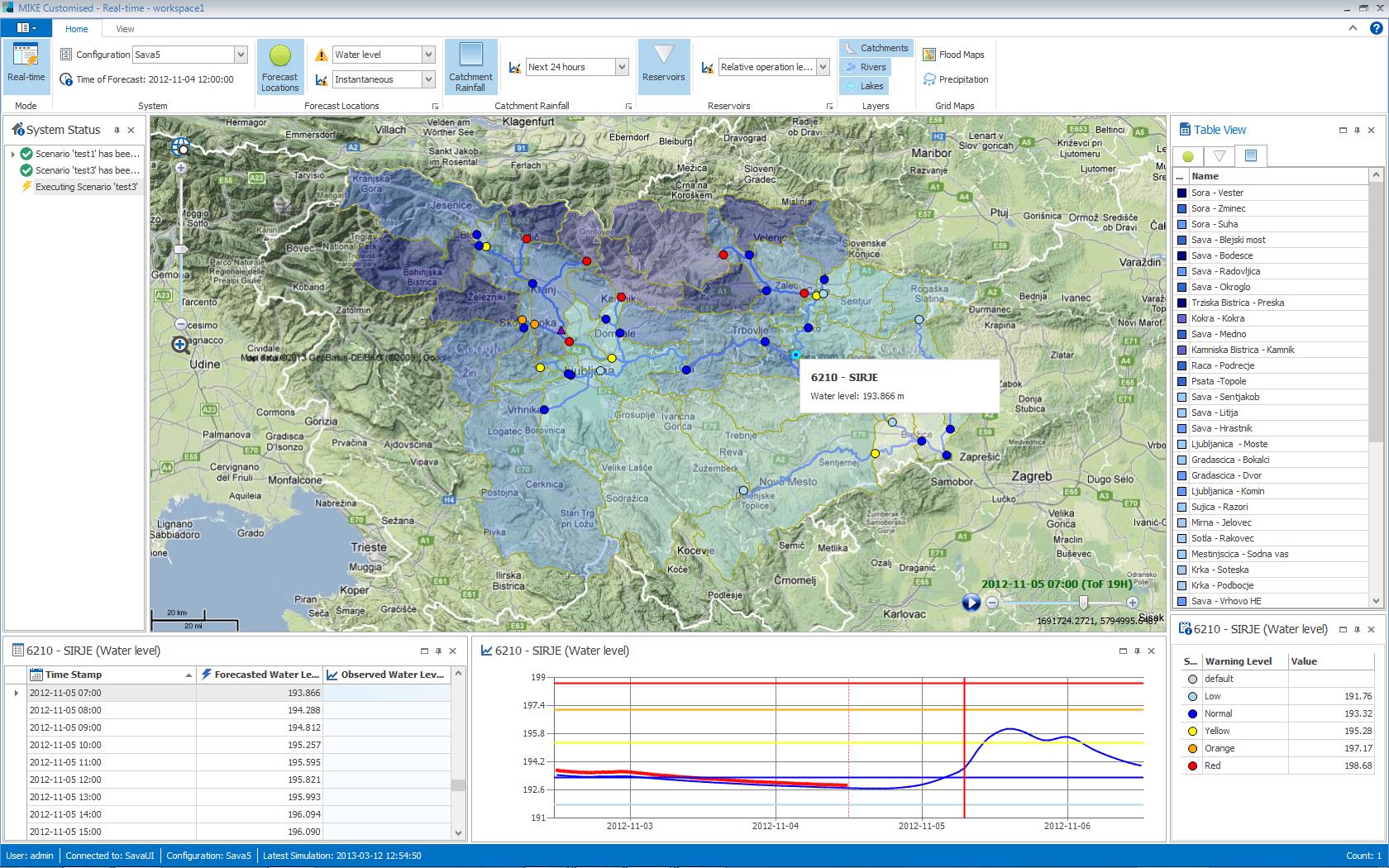

29 Flood Watch kezelőfelület

31 Következő lépés

32 Köszönöm a figyelmet!
