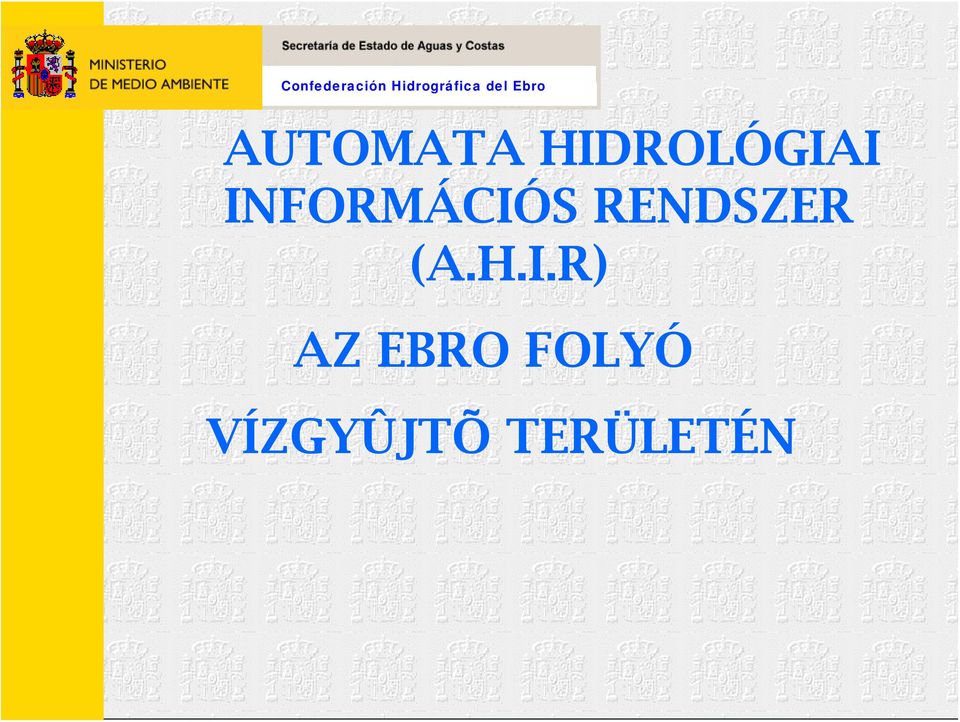

1 AUTOMATA HIDROLÓGIAI INFORMÁCIÓS RENDSZER (A.H.I.R) AZ EBRO FOLYÓ VÍZGYÛJTÕ TERÜLETÉN

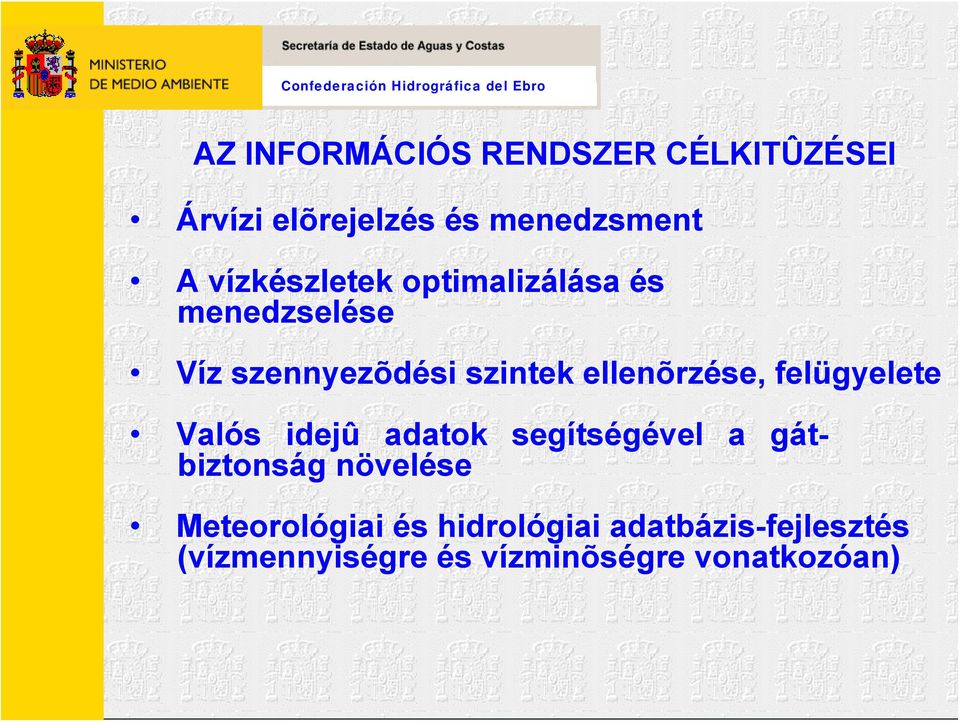

2 AZ INFORMÁCIÓS RENDSZER CÉLKITÛZÉSEI Árvízi elõrejelzés és menedzsment A vízkészletek optimalizálása és menedzselése Víz szennyezõdési szintek ellenõrzése, felügyelete Valós idejû adatok segítségével a gátbiztonság növelése Meteorológiai és hidrológiai adatbázis-fejlesztés (vízmennyiségre és vízminõségre vonatkozóan)

ellenõrzése, felügyelete Valós idejû adatok segítségével a gátbiztonság

3 A.H.I.R. Ebro folyó Vízgyûjtõ terület: Km2 A munka kezdete: 1989 A munka befejezése: 1997 Ebro vízgyûjtõ területe Beruházási költség: euro ( $ USD)

4 A.H.I.R. Ebro jellemzése Az A.H.I.R. 3 hierarchikus szintet foglal magába: - Kontroll pont vagy távoli állomás (E.R.)(354) -Gyûjtõ pont (P.C.)(14) -Vízgyûjtõ terület adatfeldolgozó köpontja (C.P.C.)

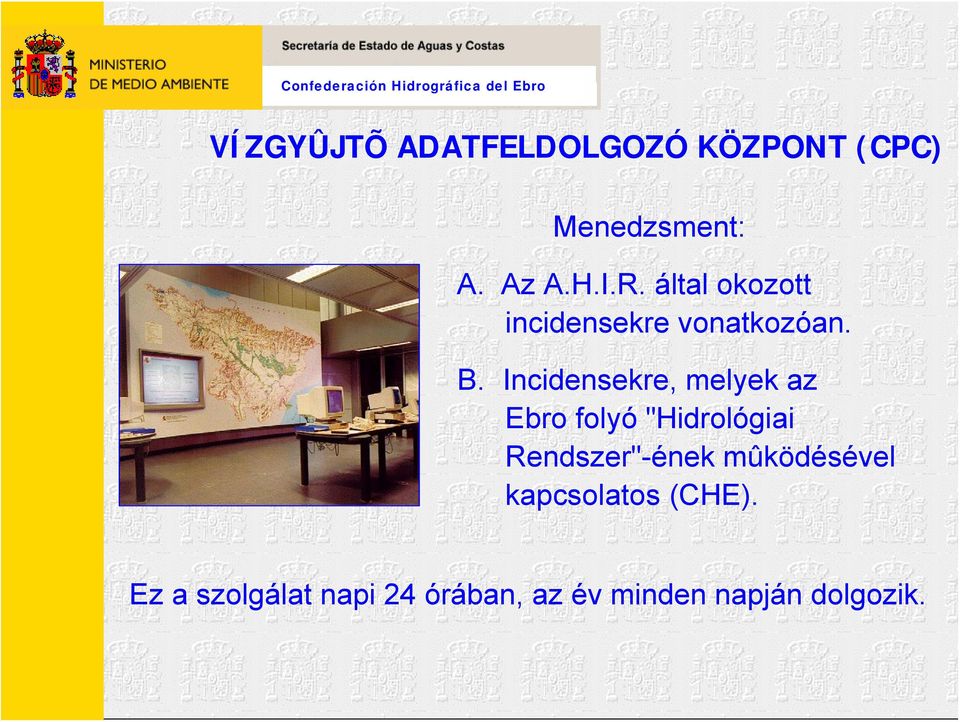

5 VÍZGYÛJTÕ ADATFELDOLGOZÓ KÖZPONT (CPC) Menedzsment: A. Az A.H.I.R. által okozott incidensekre vonatkozóan. B. Incidensekre, melyek az Ebro folyó "Hidrológiai Rendszer"-ének mûködésével kapcsolatos (CHE). Ez a szolgálat napi 24 órában, az év minden napján dolgozik.

Incidensekre, melyek az Ebro folyó "Hidrológiai Rendszer"-ének

6 Az A.H.I.R Ebro Hálózati Topológiája A.H.I.R Ebro 354 távoli állomást foglal magába: 64 gátat 117 vízmércét a folyó mentén 114 vízmércét a csatornákban 53 csapadékmérõ állomást 6 vízminõségmérõ szenzort És 98 rádió átjátszó állomást.

7 Hogyan mûködik a rendszer: A távoli állomások az érzékelt, mért adatokat összegyûjtik és feldolgozzák. Az adatgyûjtõ pontok a távoli állomásokról minden 15 percben adatokat kapnak. Az adatgyûjtõ pontok az összegyûjtött és a tárolt adatokat a vízgyûjtõ terület, adott feldolgozó központjába továbbítják.

Az adatgyûjtõ pontok a távoli állomásokról minden 15 percben adatokat

8 Példák a rendszer lehetõségeire

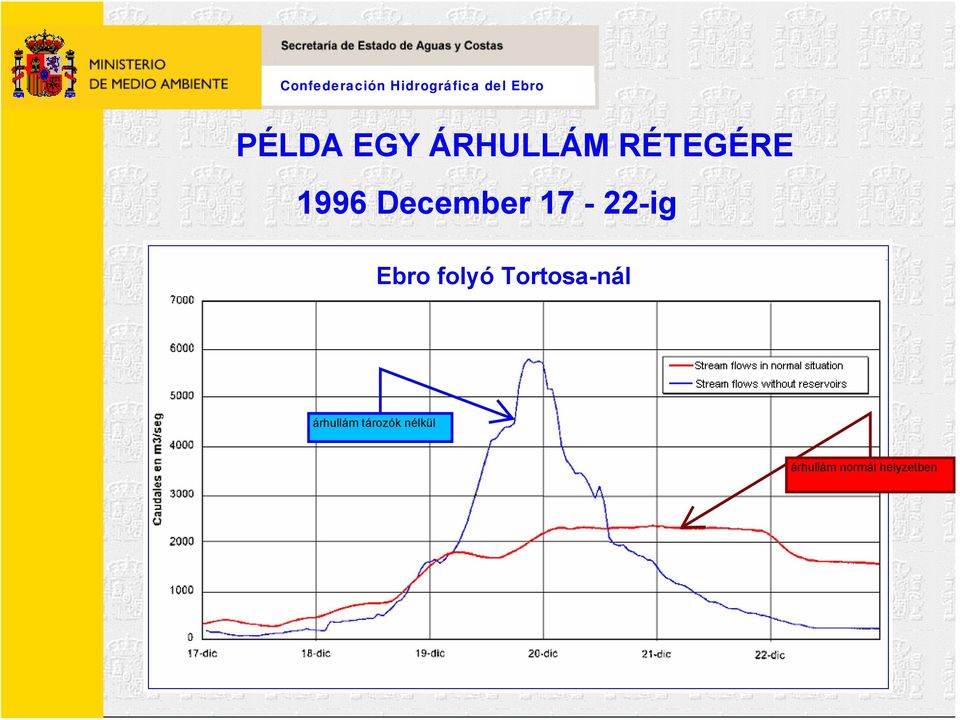

9 PÉLDA EGY ÁRHULLÁM RÉTEGÉRE 1996 December ig Ebro folyó Tortosa-nál

10 Következtetés A valós idejû adatgyûjtõ rendszernek köszönhetõen, a rendszer rendkívüli szituációk esetén nagyon hasznos: Lehetõvé teszi az optimalizált gát-mûködtetõ rendszer alkalmazását A befektetés megtérülése: Az árhullám csökkentése, ellapulása csökkenti az okozott károk költségét Egy nélkülözhetetlen eszköz a vízkészlet menedzsment részére

rendszer alkalmazását A befektetés megtérülése: Az árhullám csökkentése, ellapulása

11 Az A.H.I.R novemberétõl elérhetõ az Interneten

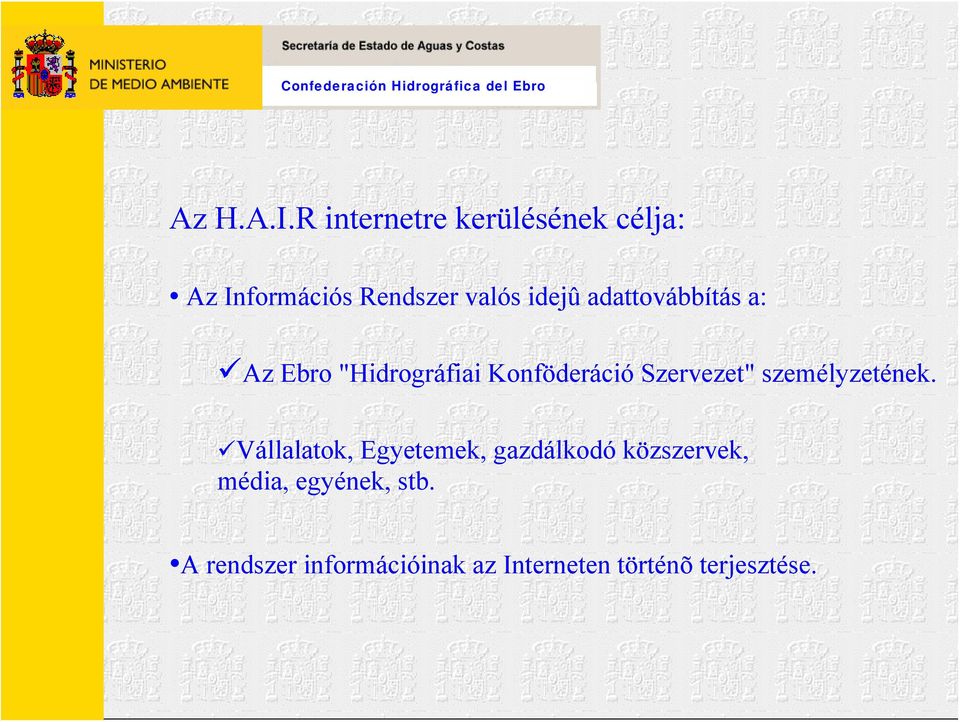

12 Az H.A.I.R internetre kerülésének célja: Az Információs Rendszer valós idejû adattovábbítás a: Az Ebro "Hidrográfiai Konföderáció Szervezet" személyzetének. Vállalatok, Egyetemek, gazdálkodó közszervek, média, egyének, stb. A rendszer információinak az Interneten történõ terjesztése.

13 3. A web oldalon elrhetõ információk Két fajta információ érhetõ el: - Általános információk : minden felhasználó utánanézhet a a valós idejû adatoknak, óránként. -Speciális információk (csak regisztrált felhasználóknak) : az általános információk mellett, néhány felhasználó további információkhoz is hozzájuthat (15 percenként valós idejû adatok és történelmi adatok).

-Speciális információk (csak regisztrált felhasználóknak) : az általános információk

14 A felhasználók számára elérhetõ adatok Csapadékmérõ Tározók Folyók Csatornák állomások Szint Szint Szint Esõ Térfogat Vízhozam Vízhozam % -os kapacitás Tározóból kifolyó vízmennyiség A web oldalón lévõ adatok óránként kerülnek frissítésre. Az adatbázis az utolsó 7 nap összegyûjtött információit tartalmazza.

Tározóból kifolyó vízmennyiség A web oldalón lévõ adatok óránként kerülnek

15 Az Ebro folyó vízgyûjtõterületén lévõ Döntéstámogató Rendszer SAD Valós Idejû Árvíz Elõrejelzõ Rendszer

16 Az Ebro folyó vízgyûjtõ területén lévõ Döntéstámogató Rendszer (SAD) Célkitûzések: - Az Ebro folyó vízgyûjtõterületére vonatkozóan szolgáltat egy operatív árvízi elõrejelzõ és menedzselõ rendszert. - Az árvíz menedzsment döntéshozó folyamatát, különbözõ gát mûköd- tetési szimulációkkal segíti.

egy operatív árvízi elõrejelzõ és menedzselõ rendszert.

17 A Döntéstámogató Rendszer egy szimulációs rendszer, mely alapvetõen az alábbiakból áll: 29 ASTER vízgyûjtõ terület - 2 hidrológiai modell, mely lehetõvé teszi a hidrológiai ciklusok modellezését, annak érdekében, hogy megtudják határozni a vízhozamot a vízgyûjtõkön. Az ASTER modellt a Pireneusok vízgyûjtõjén használják, a NAM-t a többi vízgyûjtõ területen. 254 NAM vízgyûjtõ ter. - A MIKE 11 nevû folyómodellezõ rendszert, az árhullám növekedés meghatározása érdekében használnak. MIKE11 modell - A gát mûködtetõ modult a döntéstámogatási folyamat segíti elõ.

Az ASTER modellt a Pireneusok vízgyûjtõjén használják, a NAM-t a többi vízgyûjtõ területen. 254 NAM vízgyûjtõ ter.

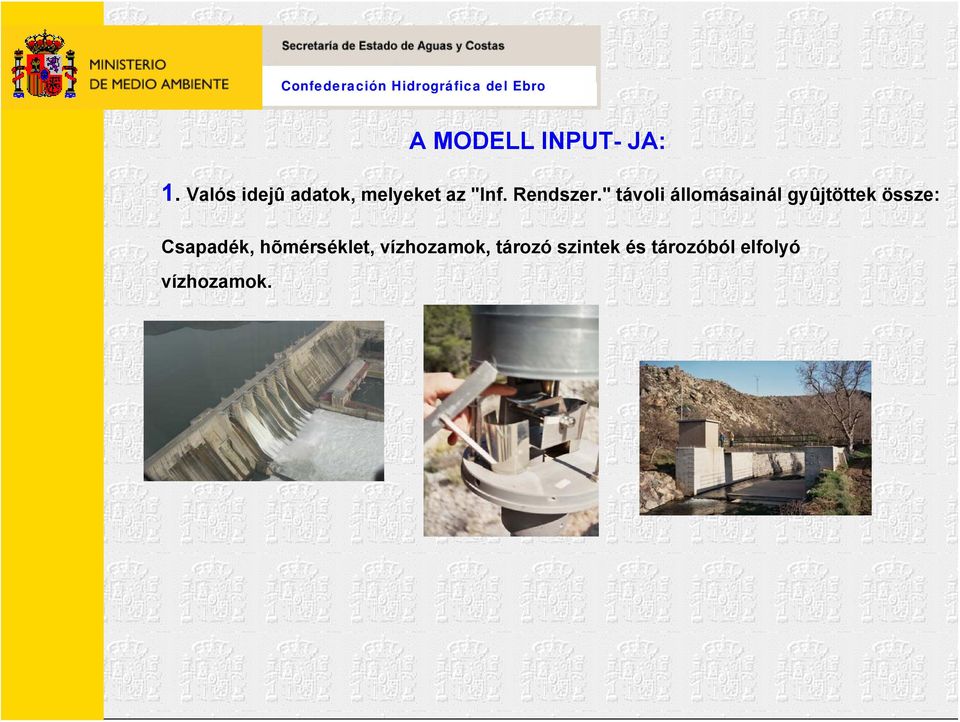

18 A MODELL INPUT- JA: 1. Valós idejû adatok, melyeket az "Inf. Rendszer." távoli állomásainál gyûjtöttek össze: Csapadék, hõmérséklet, vízhozamok, tározó szintek és tározóból elfolyó vízhozamok.

19 MODELL INPUT: órás csapadék és hõmérséklet elõrejelzés (a Nemzeti Meterológiai Szolgálat adja) 48 órás csapadék elõrejelzõ térkép május 26 - ára 48 órás hõmérséklat elõrejelzõ térkép május 26 - ára

20 HOGYAN MÛKÖDIK A SZIMULÁCIÓ? Az elõrejelzés idõpontja Szimulált vízhozam az "Inf. Rendsz." által mért adatokból Árhullám szimuláció a 48 órás elõrejelzett csapadék adatokból Felhasználva: - a mért csapadék, és * hõmérséklet adatokat (a hidrológiai modellben) - Hidrológiai és hidraulikai modellekkel - A megfigyelt árhullámokkal való összehasonlítással Felhasználva: - csapadék és * hõmérséklet elõrejelzést (a hidrológiai modellben) - Hidrológiai és hidraulikai modellekkel * Csak a hóval borított vízgyûjtõ területek esetében

hõmérséklet adatokat (a hidrológiai modellben) - Hidrológiai és hidraulikai modellekkel - A megfigyelt árhullámokkal való

21 A MODELL OUTPUT - JA: 1.- Elõrejelzett vízszintek és vízhozamok a folyók vízmérce állomásainál 2.- Elõrejelzett vízhozamok egyéb más fontos helyeken

22 MODELL OUTPUT: 3.- Jövõbeni tározó befolyó és elfolyó vízhozamok 4.- Jövõbeni elõrejelzett tározó szintek Tározó szint Tározóba befolyó víz Tározókból kifolyó víz Elõrejelzés idõpontja

23 MODELL OUTPUT: 5.- Hó olvadásából származtatott vízhozam 183 vízgyûjtõterületre vonatkozóan. NAM vízgy. ter. (hó modell nélkül) NAM vízgy. területek (hó modellel) ASTER vízgyûjtõ területek (hó modellel)

24 MODELL OUTPUT: 6.- Az Ebro folyó vízgyûjtõterületének állapota: a hidrológiai körfolyamatok alkotóelemeinek felhasználásával mint párolgás, beszivárgás, vízhozamok és különbözõ helyeken tározott vizek MIKE MIKE Csapadék Párolgás Beszivárgás Feltöltõdés Középhozam Alaphozam Szárazföldi hozam Lefolyás : : :00 06:00 09:00 12:00 15:00 18:00 21:00 00: mm/óra 0 00: : : : m 3 /s 00: : : :

25 A DÖNTÉSTÁMOGATÓ RENDSZER HONLAPJA: A korlátozott felhasználók a Döntéstámogató Rendszer adatait értelmezhetik: Elõrejelzett vízhozamok a folyók vízmérce állomásainál és egyéb fontos helyeken Animációs térképek a csapadék elõrejelzésekhez A mért és az elõrejelzett csapadékadatok összehasonlítása Az elõrejelzett csapadék kialakulása a szimulációs periódus alatt
