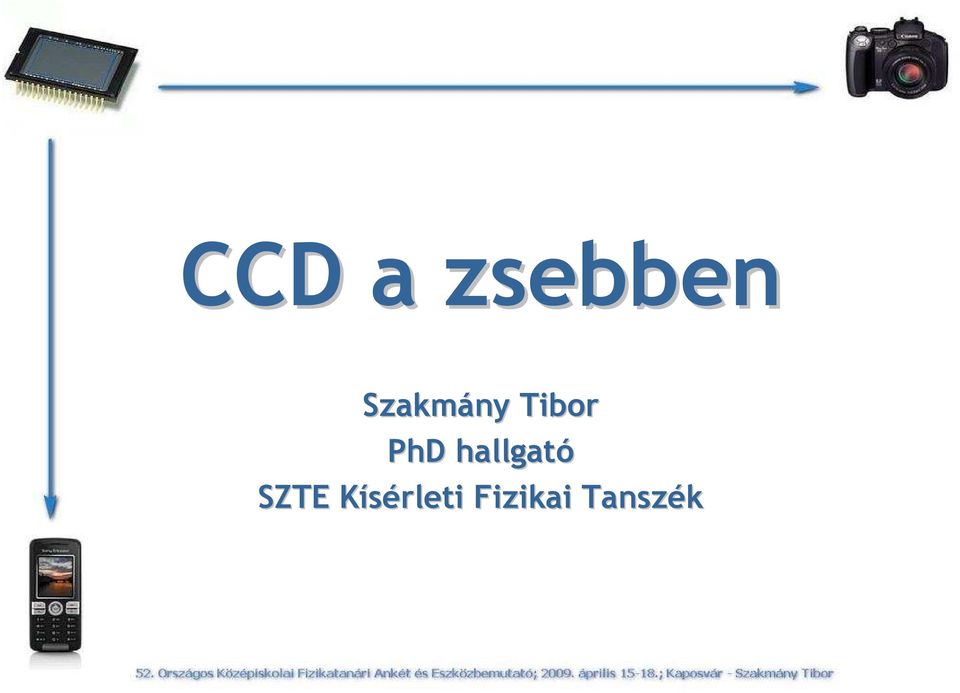

1 CCD a zsebben Szakmány Tibor PhD hallgató SZTE Kísérleti Fizikai Tanszék

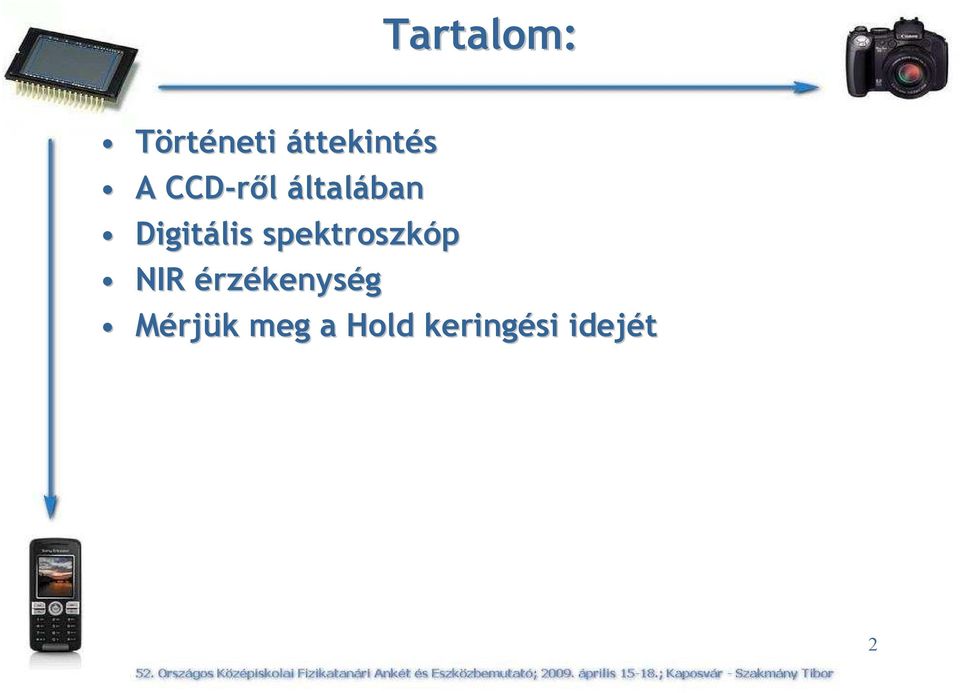

2 Tartalom: Történeti áttekintés A CCD-rıl általában Digitális spektroszkóp NIR érzékenység Mérjük meg a Hold keringési idejét 2

3 Bevezetı A széles körben elterjedı modern digitális eszközök új lehetıségeket kínálnak az órai szemléltetésben, kísérletezésben, és mérési gyakorlatokban. 3

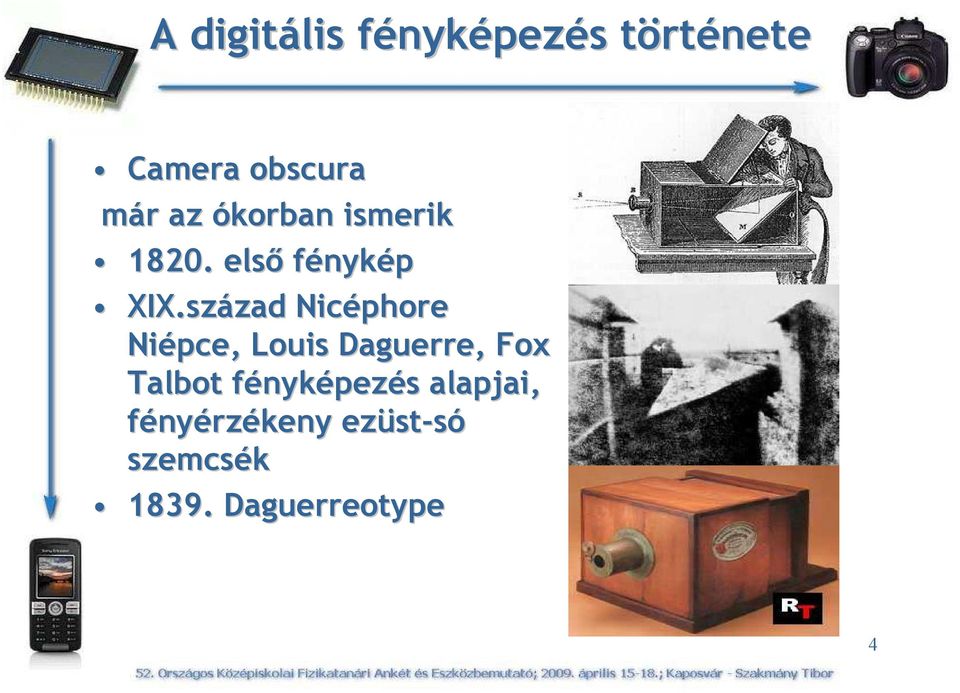

4 A digitális fényképezés története Camera obscura már az ókorban ismerik elsı fénykép XIX.század Nicéphore Niépce, Louis Daguerre, Fox Talbot fényképezés alapjai, fényérzékeny ezüst-só só szemcsék Daguerreotype 4

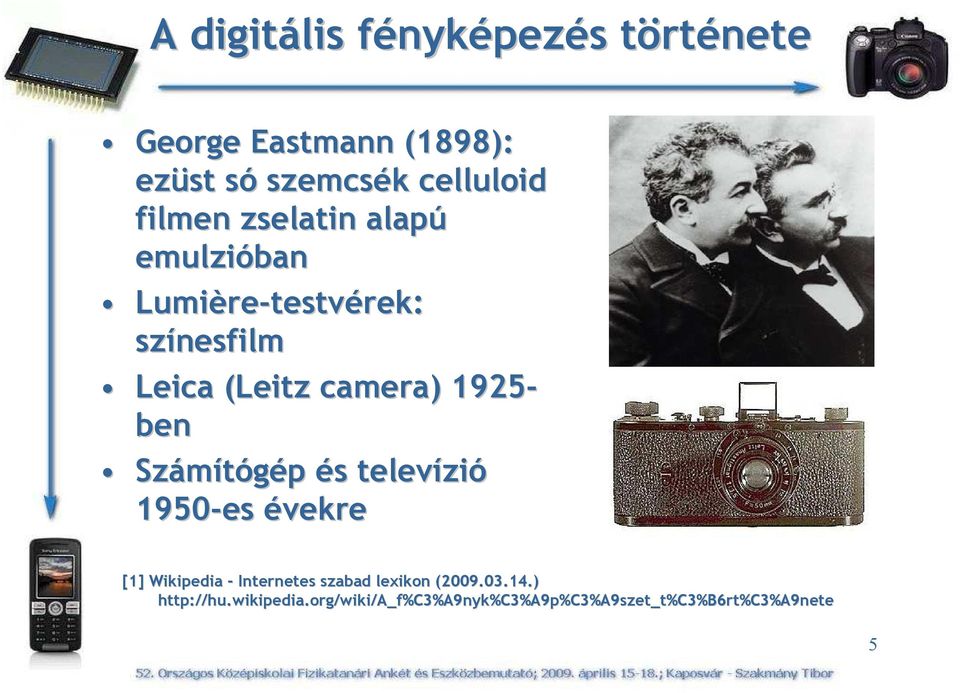

5 A digitális fényképezés története George Eastmann (1898): ezüst só szemcsék celluloid filmen zselatin alapú emulzióban Lumière-testvérek testvérek: színesfilm Leica (Leitz camera) ) ben Számítógép és televízió 1950-es évekre [1] Wikipedia - Internetes szabad lexikon ( ) ://hu.wikipedia.org/wiki/a_f%c3%a9nyk%c3%a9p%c3%a9szet_t%c3%b6rt%c3%a9nete t%c3%b6rt%c3%a9nete 5

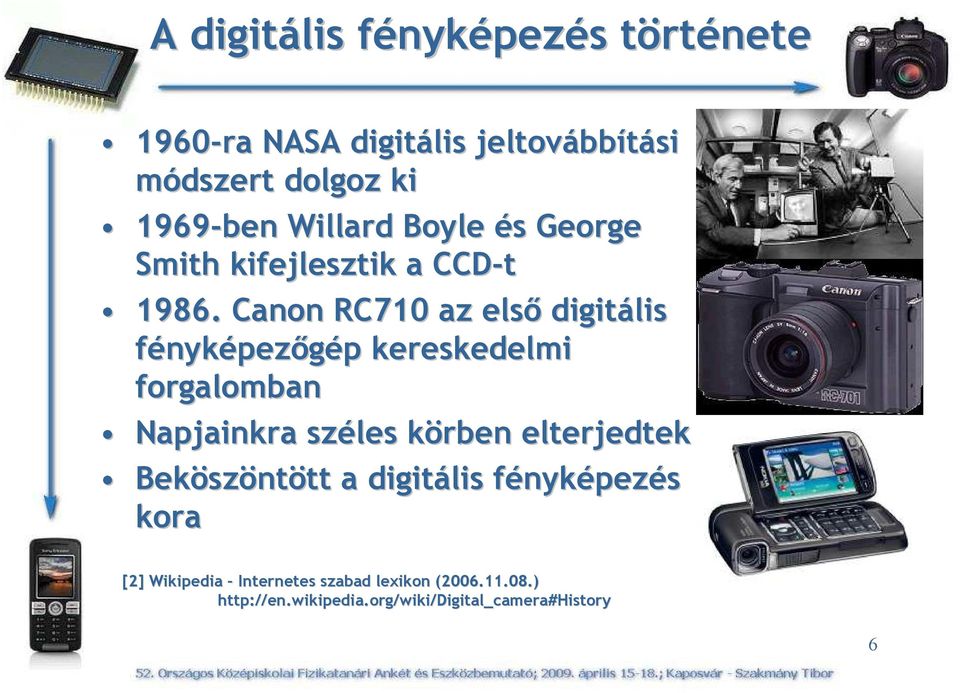

6 A digitális fényképezés története 1960-ra NASA digitális jeltovábbítási módszert dolgoz ki 1969-ben Willard Boyle és George Smith kifejlesztik a CCD-t Canon RC710 az elsı digitális fényképezıgép kereskedelmi forgalomban Napjainkra széles körben elterjedtek Beköszöntött a digitális fényképezés kora [2] Wikipedia Internetes szabad lexikon ( ) ://en.wikipedia.org/wiki/digital_camera camera#history 6

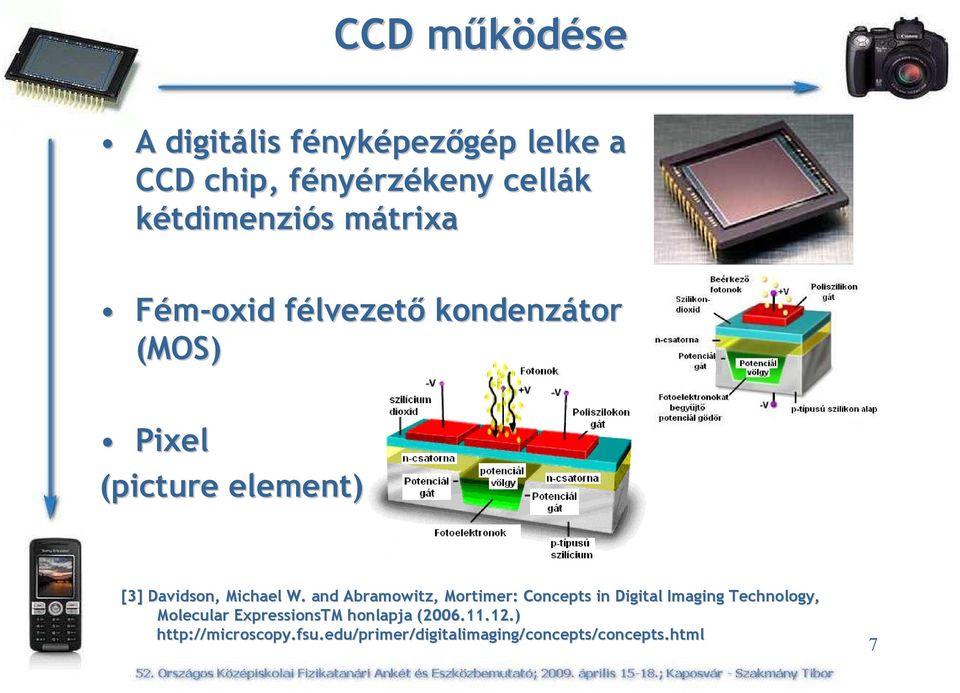

7 CCD mőködése A digitális fényképezıgép lelke a CCD chip,, fényérzékeny cellák kétdimenziós mátrixa Fém-oxid félvezetı kondenzátor (MOS) Pixel (picture element) [3] Davidson, Michael W. and Abramowitz, Mortimer: Concepts in Digital Imaging Technology, Molecular ExpressionsTM honlapja ( ) ://microscopy.fsu.edu/primer/digitalimaging/concepts/concepts.html concepts.html 7

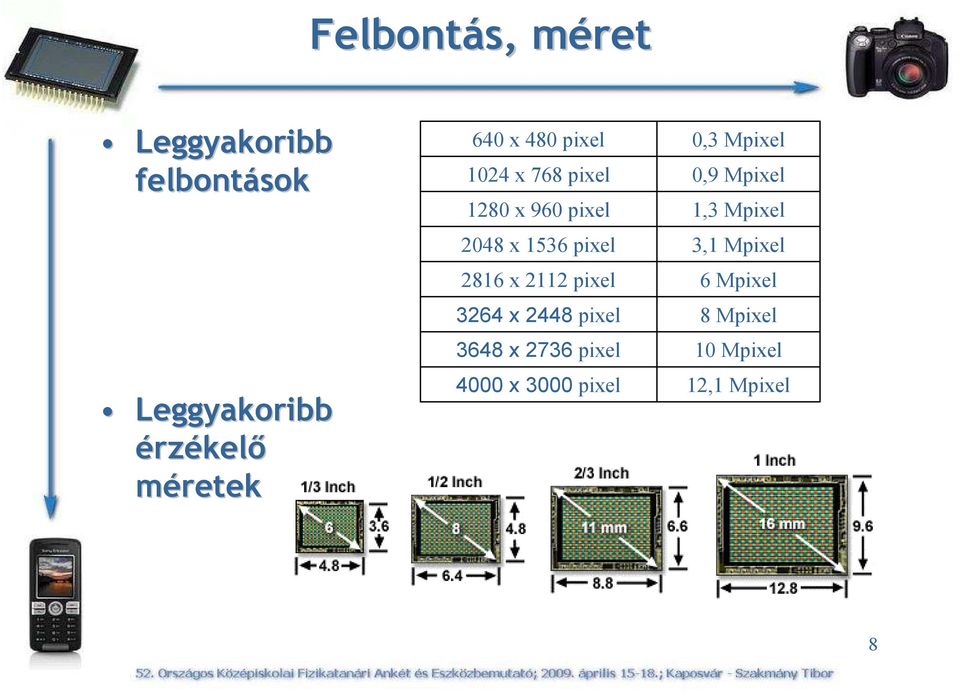

8 Felbontás, méret Leggyakoribb felbontások Leggyakoribb érzékelı méretek 640 x 480 pixel 1024 x 768 pixel 1280 x 960 pixel 2048 x 1536 pixel 2816 x 2112 pixel 3264 x 2448 pixel 3648 x 2736 pixel 4000 x 3000 pixel 0,3 Mpixel 0,9 Mpixel 1,3 Mpixel 3,1 Mpixel 6 Mpixel 8 Mpixel 10 Mpixel 12,1 Mpixel 8

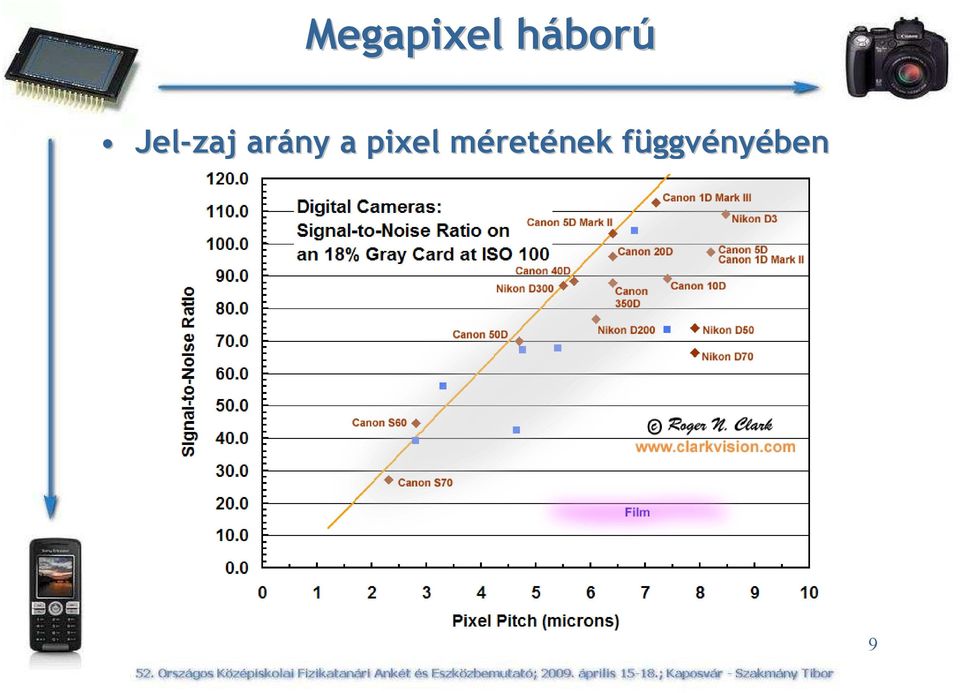

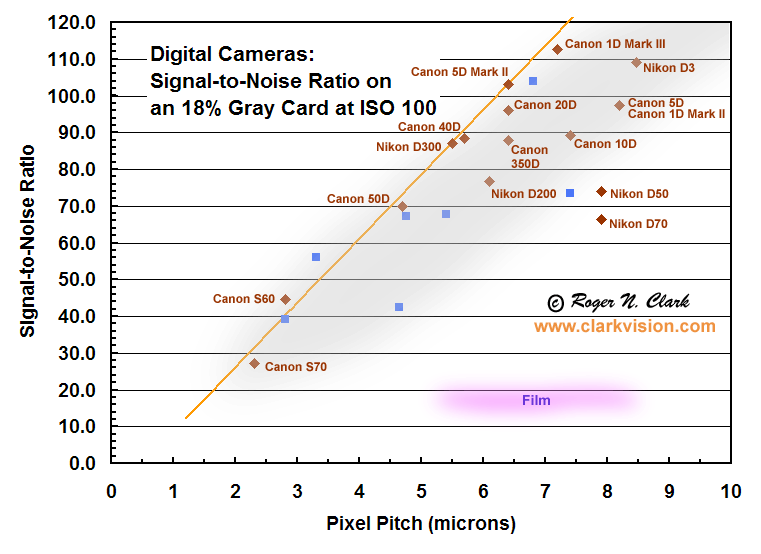

9 Megapixel háború Jel-zaj arány a pixel méretének függvényében 9

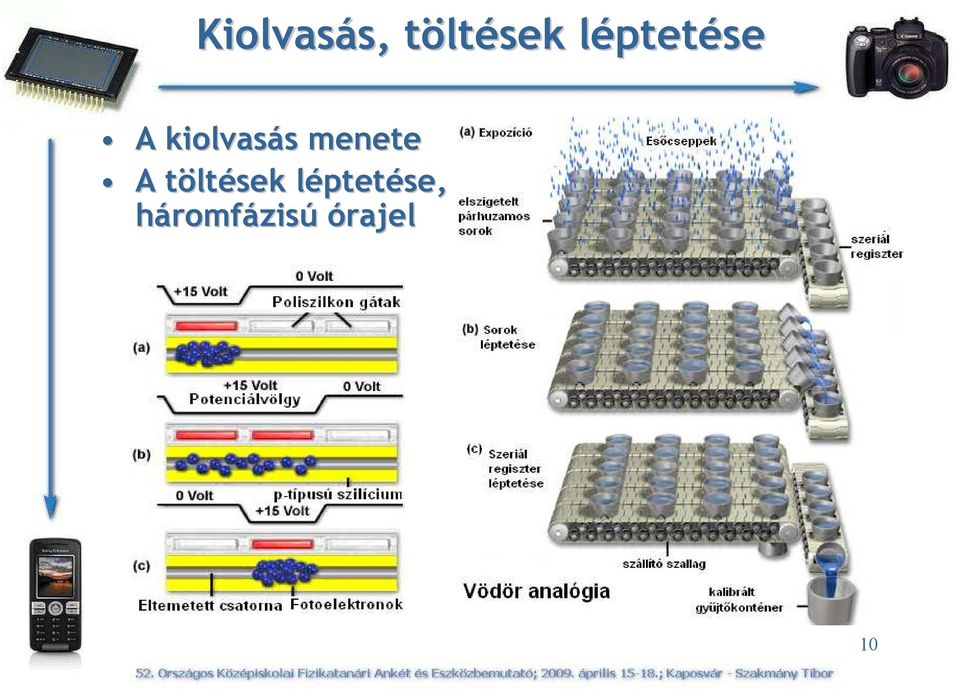

10 Kiolvasás, töltések léptetése A kiolvasás menete A töltések léptetése, háromfázisú órajel 10

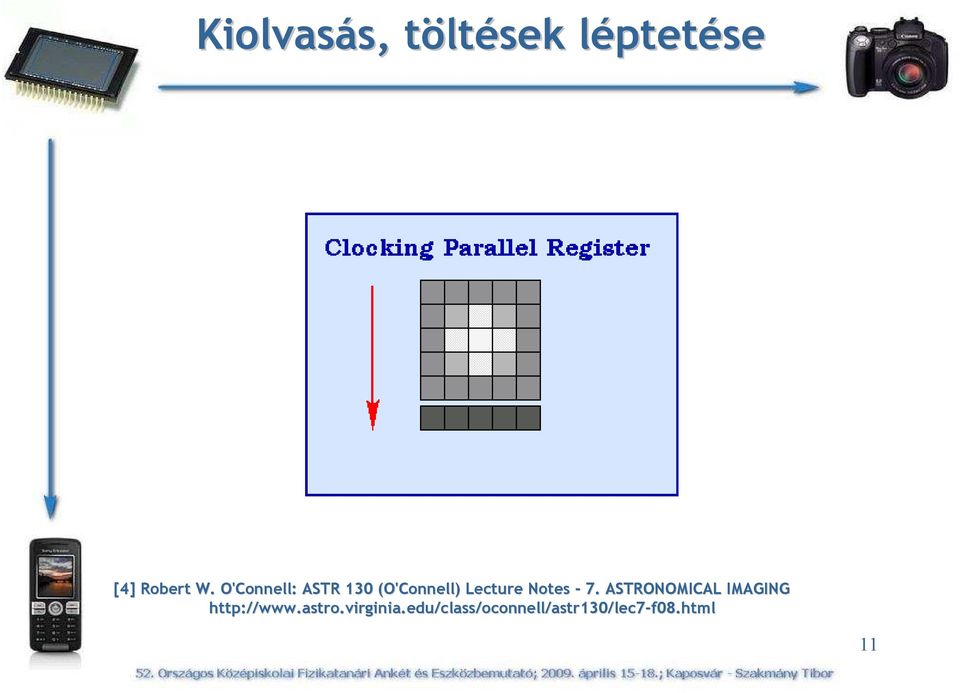

11 Kiolvasás, töltések léptetése [4] Robert W. O'Connell: ASTR 130 (O'Connell) Lecture Notes - 7. ASTRONOMICAL IMAGING 11

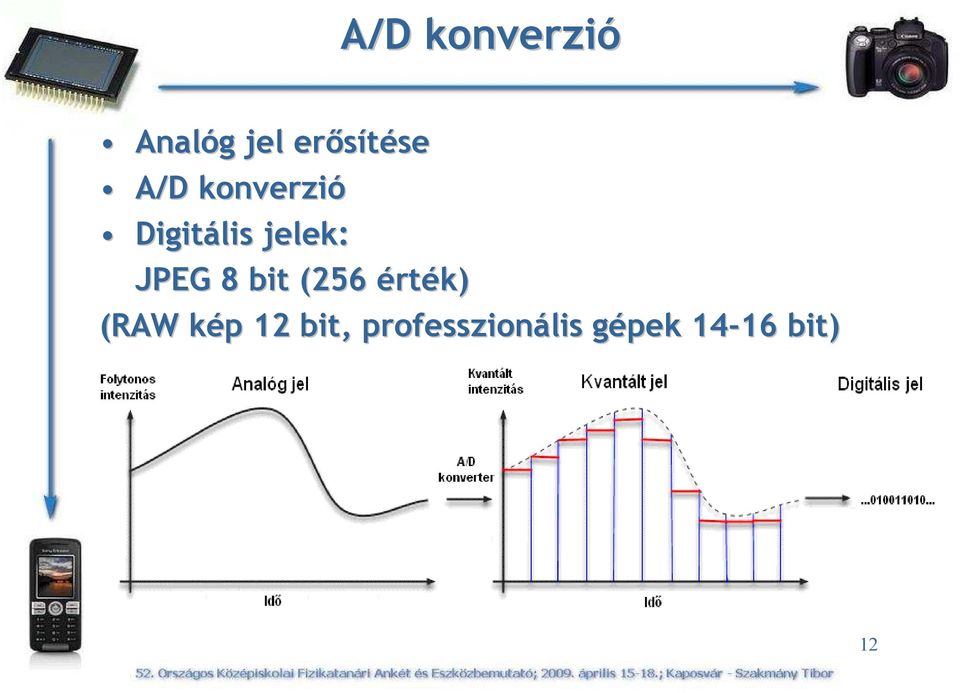

12 A/D konverzió Analóg jel erısítése A/D konverzió Digitális jelek: JPEG 8 bit (256 érték) (RAW kép 12 bit, professzionális gépek bit) 12

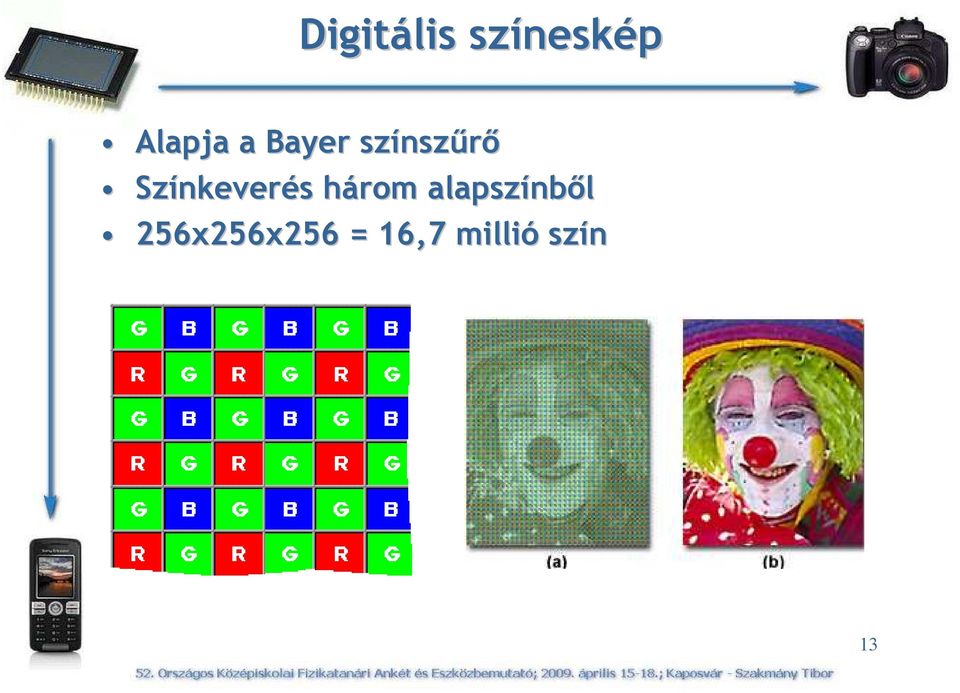

13 Digitális színeskép Alapja a Bayer színszőrı Színkeverés három alapszínbıl 256x256x256 = 16,7 millió szín 13

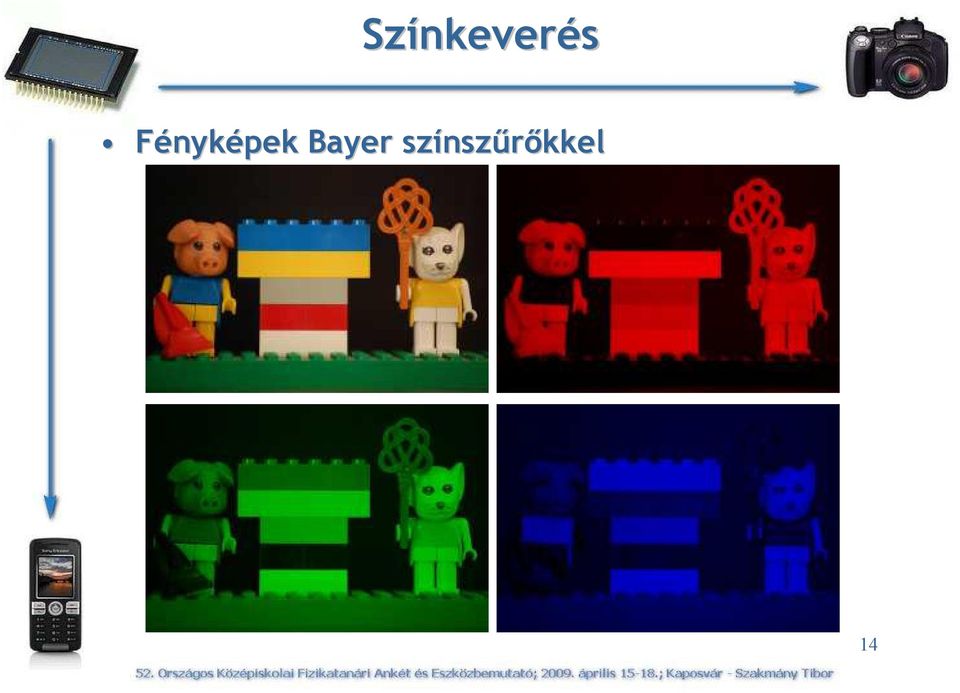

14 Színkeverés Fényképek Bayer színszőrıkkel 14

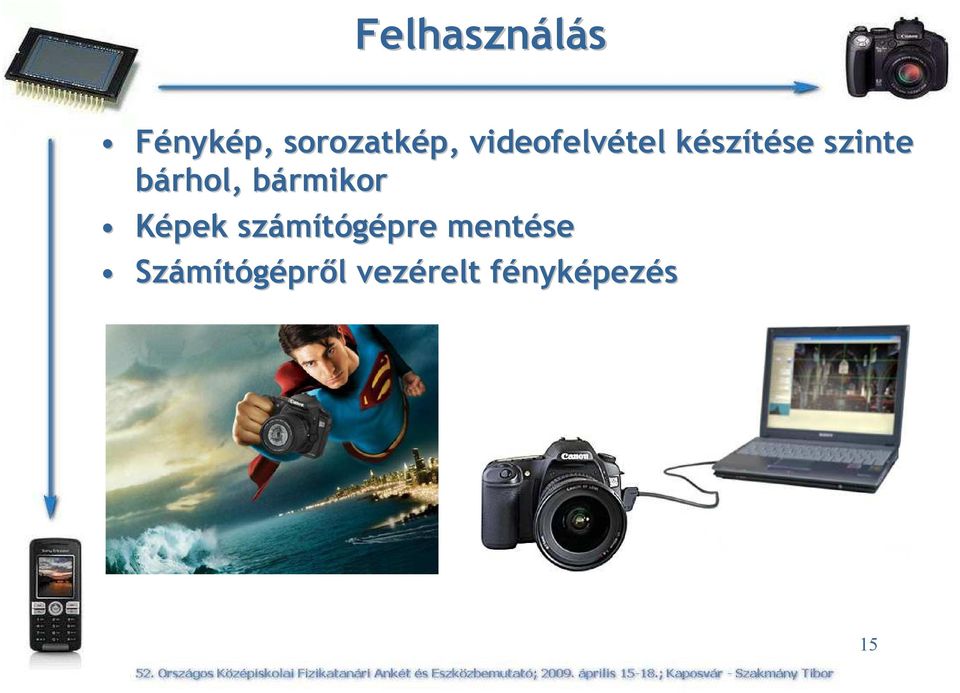

15 Felhasználás Fénykép, sorozatkép, videofelvétel készítése szinte bárhol, bármikor Képek számítógépre mentése Számítógéprıl vezérelt fényképezés 15

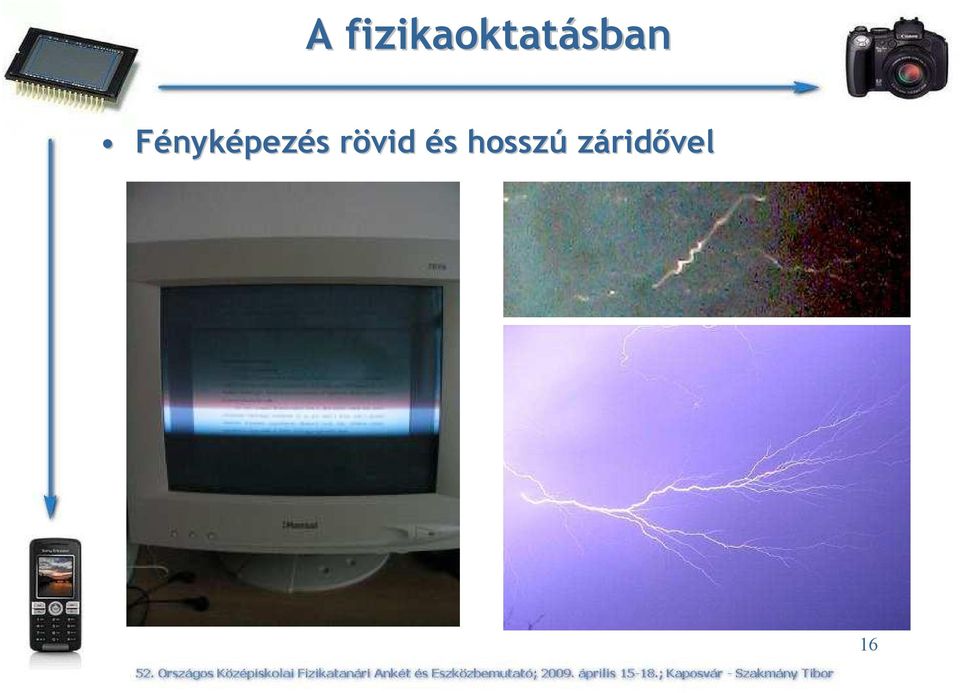

16 A fizikaoktatásban Fényképezés rövid és hosszú záridıvel 16

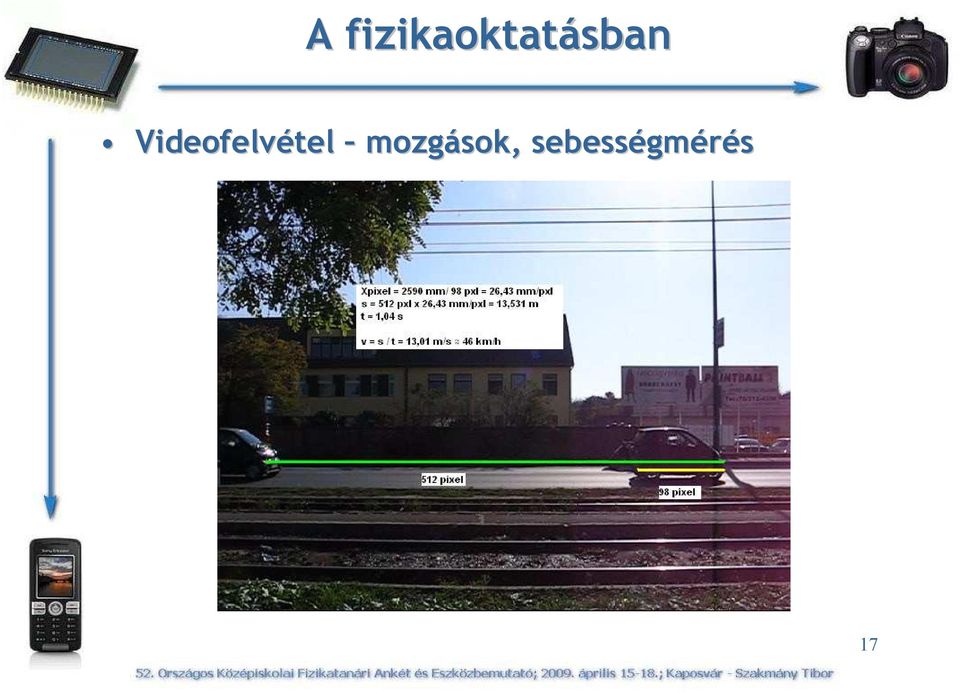

17 A fizikaoktatásban Videofelvétel mozgások, sebességmérés 17

18 A fizikaoktatásban Sorozatfelvétel, videofelvétel nyomkép 18

19 A fizikaoktatásban A digitális fényképezıgépek, mobiltelefonok kijelzıi és az LCD monitorok polarizált fényt bocsátanak ki 19

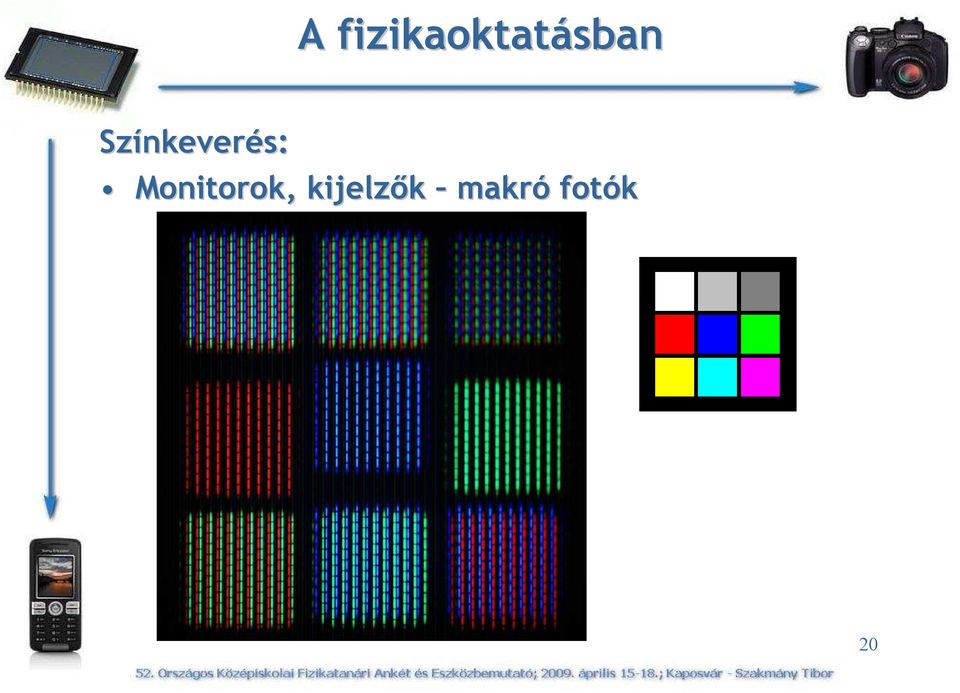

20 A fizikaoktatásban Színkeverés: Monitorok, kijelzık makró fotók 20

21 Digitális spektroszkóp Bontó elem: CD Az adatokat rövid és hosszú mélyedések spirális barázdákban elrendezett sorozata hordozza A barázdák 1,6µm-re 21

22 Házi készítéső spektroszkóp Eszközök: CD lemez Karton doboz (pl. müzlis doboz) Szigetelı szalag Borotva penge Egy másik megvalósítás webkamerával: ://pilath.fw.hu/spt.htm 22

23 Kísérletezés otthon Különbözı fényforrások: Izzó Fénycsı 23

24 Kísérletezés otthon Különbözı fényforrások: Takarékos égı Monitor (fehér lap) [5] Mark Tiele Westra (Fordította: Adorjánné Farkas Magdolna): Vess egy új pillantást a fényre: készítsd el a saját spektroszkópod; Science in School - Issue 4 :// spectrometer/hungarian 24

25 Spektrum fotók Gyertya Nap Kék LED Piros LED Takarékos izzó Fénycsı Kvarc lámpa Hg Ne He 25

26 Digitális spektrométer Relatív intenzitás értékek meghatározhatók 26

27 Digitális spektrométer Számítógép vezérelt fényképezés Rögzített elrendezés Bontott fény az objektívre (fényképezıgép, webkamera) Ismert fényforrás vonalas színképe kalibráláshoz Szoftver írható (java, C#) 27

28 Spektrum Nehéz megmutatni a látható tartományon kívül 28

29 IR fényképezés A CCD érzékeny a közeli infravörös tartományra Kiküszöbölése: CCD elıtt felülvágó IR szőrı 29

30 IR fényképezés Fényképezés 720nm-es IR-szőrıvel [6] Planinsic, Gorazd: : A photoshoot for food and drink: camera sees more than you think, Physics Education 39 (2004) o. 30

31 IR fényképezés 720nm, 920nm alulvágó fotós szőrı (10-12eFt) 12eFt) [7] Bodnárné Horváth Ildikó: Álomvilág c. fotója - :// 31

32 IR fényképezés IR fényképezés szőrı nélkül Otthoni kísérletezés: Mi átlátszó, mi nem (fekete üveges anyagok, kóla, szemeteszsák ) Egy másik megvalósítás webkamerával: ://pilath.fw.hu 32

33 Hold keringési ideje Két egymást követı nap Hold delelési ponthoz közel Pixeltávolság és fok/pixel váltószám alapján napi szögelfordulás meghatározható 33

34 Hold keringési ideje Váltószám meghatározása: Mérıszalag 1m-ét A fényképezıgép 1m távolságra 26,56º 56º-ra 1207px jut A váltószám ~ 0,022 º/px 34

35 Hold keringési ideje 24 óra alatt 518px >> 11,40 º/nap >> 31,6 nap Szinódikus hónap: 29,53 nap 35

36 Hold keringési ideje Mérés pontosítása: Rögzített pozíció a fényképezıgép állványon marad Számítógéprıl vezérelt fényképezés Elmozdulás meghatározása az állócsillagokhoz képest [8] Hughes, Stephen W.: Measuring the orbital period of the Moon using a digital camera, Physics Education 41(2006) o. 36

37 Felhasználás elınyei Az oktatásban felhasználható képanyagot a diákok készítik el, akár a saját fényképezıgépükkel Digitális formátum könnyen tárolható, bármikor újra felhasználható Mobilitás iskolában, szabadban ( outdoor physics ), otthon A tanulók számítástechnikai tudásának kihasználása, kapcsolódás az informatika, multimédia órákhoz Motiváció kedvezı attitőd (tudás átadása high high-tech eszközök segítségével) 37
