SCARABEO 250 i.e. SCARABEO 400 SCARABEO 500

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SCARABEO 250 i.e. SCARABEO 400 SCARABEO 500"

Átírás

1 AZ APRILIA KÖSZÖNI ÖNNEK hogy megvásárolt egyet termékei közül. Ezt a kézikönyvet azért készítettük, hogy megismerje motorkerékpárja összes tulajdonságát. Figyelmesen olvassa végig a motorkerékpár első használata előtt! A könyv információkat, tippeket és elővigyázatossági tanácsokat tartalmaz a jármű használatával kapcsolatban. Továbbá fény derül belőle rengeteg tulajdonságra, részletre és trükkre, ami megnyugtatja majd afelől, hogy jól választott. Ez a könyv szerves része a motorkerékpárnak, ezért eladáskor szükségszerűen az új tulajdonos részére kell bocsátani. SCARABEO 250 i.e. SCARABEO 400 SCARABEO 500 1

2 A könyvben szereplő utasítások elsősorban azért íródtak, hogy egyszerű és könnyen érthető útmutatást nyújtsanak a motorkerékpár használatához. A könyv tartalmazza továbbá a szokásos karbantartási tennivalók leírását és a rendszeres ellenőrzéseket, melyeket hivatalos Aprilia márkakereskedéssel vagy márkaszervizzel kell elvégeztetni, valamint tartalmaz további útmutatást az egyszerűbb javítások elvégzéséhez is. Azon műveletek melyek részletei itt nincsenek leírva, speciális szerszámok használatát és különleges tudásbázis használatát igénylik, ezért azt tanácsoljuk, hogy ilyen esetben vegye fel a kapcsolatot egy hivatalos Aprilia márkakereskedéssel vagy márkaszervizzel, hogy ők elvégezzék a munkát. 2

3 Személyes biztonság Amennyiben ezen jellel jelölt részeket nem olvassa el figyelmesen, komoly a kockázata a személyi sérülésnek! A környezet megóvása Ezen részeknél arra kaphatunk utasításokat, hogy hogyan használhatjuk motorkerékpárunkat a környezet megóvása érdekében. A jármű épségének megőrzése Ha nem csináljuk végig vagy nem tartjuk be ezen jelnél leírtakat, az a motorkerékpár komoly sérüléséhez vezethet és sok esetben a garancia elvesztését is vonhatja maga után. Az előbbi jelek nagyon fontosak! A könyv azon részeit emelik ki, melyeket el kell olvasni az aprólékos gondoskodáshoz. Amint látja, mindegyik jel külön grafikai szimbólummal van megjelölve, hogy megkönnyítse a különböző témák megtalálását. Mielőtt elindítja a motort, olvassa végig ezt a könyvet figyelmesen, különösen a BIZTONSÁGOS MOTOROZÁS paragrafust. Az Ön biztonsága és a többi közlekedésben résztvevő biztonsága legalább annyira múlik az Ön hozzáállásán, hogy miként válaszol a közlekedési helyzetekre és a váratlan eseményekre, mint azon, hogy mennyire ismeri motorkerékpárját, annak erejét és a BIZTONSÁGOS MOTOROZÁS technikáit. Ajánljuk, hogy töltsön sok időt motorkerékpárja megismerésével, hogy az utcai forgalomban magabiztosan és óvatosan közlekedjen. FONTOS, ez a könyv a motorkerékpár szerves része, ezért eladáskor a vásárlónak át kell adni. 3

4 SCARABEO TARTALOM 4

5 TARTALOM 1. fejezet A jármű 2. fejezet Használat 3. fejezet Karbantartás 4. fejezet Műszaki adatok 5. fejezet Karbantartási intervallumok 5

6 SCARABEO fejezet A jármű 6

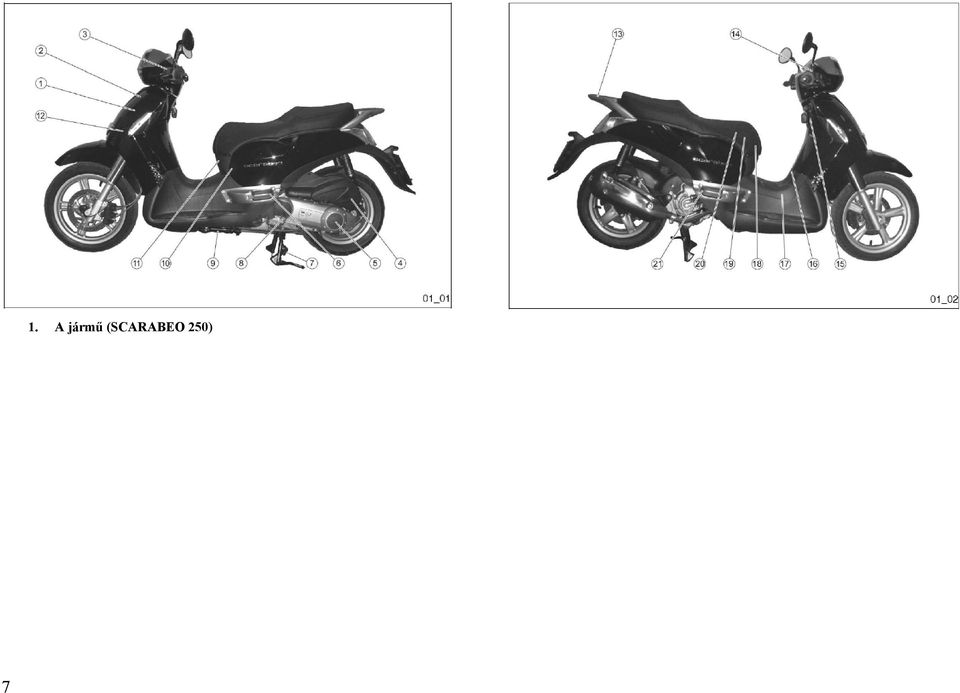

7 7 1. A jármű (SCARABEO 250)

8 2. A jármű (SCARABEO ) 8

9 A fő alkatrészek elhelyezkedése (SCARABEO 250: 01_01, 01_02) Magyarázat: 1. Kiegyenlítő tartály 2. Kiegyenlítő tartály zárókupakja 3. Hátsó fékolaj tartály 4. Légszűrő 5. Váltómű fedél 6. Bal utas lábtartó 7. Középsztender 8. Olajbetöltő nyílás kupakja 9. Oldalsztender 10. Gyújtógyertya 11. Középső vizsgálónyílás fedele 12. Kürt 13. Utas kapaszkodó 14. Első fékfolyadék tartály 15. Ülés nyitó kapcsoló 16. Üzemanyagtank kupak 17. Üzemanyagtank 18. Akkumulátor 19. Másodlagos biztosítéktábla 20. Fő biztosítéktábla 21. Bal utaslábtartó A fő alkatrészek elhelyezkedése (SCARABEO : 01_01, 01_02) Magyarázat: 1. Kiegyenlítő tartály 2. Kiegyenlítő tartály zárókupakja 3. Hátsó fékolaj tartály 4. Légszűrő 5. Váltómű fedél 6. Bal utas lábtartó 7. Középsztender 8. Oldaltámasz 9. Gyújtógyertya 10. Középső vizsgálónyílás fedele 11. Kürt 12. Utas kapaszkodó 13. Első fékfolyadék tartály 14. Ülés nyitó kapcsoló 15. Üzemanyagtank kupak 16. Üzemanyagtank 17. Akkumulátor 18. Másodlagos biztosítéktábla 19. Fő biztosítéktábla 20. Bal utaslábtartó 21. Olajbetöltő nyílás kupakja 9

10 Kezelőszervek 1. Bal kéz felőli kormány-kezelőszervek 2. Kombinált (első-hátsó) fékkar 3. Bal visszapillantó tükör 4. Műszerek és kijelzők 5. Első fékkar 6. Jobb visszapillantó tükör 7. Gázmarkolat 8. Jobb kéz felőli kormány kezelőszervek 9. Gyújtáskapcsoló / kormányzár Analóg műszerfal 1. Piros olajnyomás figyelmeztető lámpa 2. Kék távolsági fényszóró jelző lámpa 3. Zöld irányjelző visszajelző lámpa 4. Hűtővíz hőmérséklet jelző 5. Sebességmérő 6. Hibakijelző LCD 7. Üzemanyag szintjelző 8. MODE kiválasztó gomb 9. Sárga alacsony üzemanyagszint kijelző lámpa 10. EFI hiba jelző lámpa 11. Biztonsági rendszer visszajelző (immobiliser) 12. Piros hűtő túlmelegedés figyelmeztető 10

11 VISSZAJELZŐK ÉS KIJELZŐK LEÍRÁSA A gyújtáskapcsoló ON állásba történő fordításakor az összes figyelmeztető lámpa, a műszerfal háttérvilágítása és a kijelző összes szegmense felgyullad 3 másodpercre, mialatt a rendszer öndiagnosztikát végez. Index visszajelző 3 Villog, ha az indexet bekapcsoltuk Távolsági fényszóró visszajelző 2 Világít, ha a távolsági fényszórót bekapcsoltuk, vagy a fénykürtöt használjuk. Olajnyomás hibajelző 1 Világít, ha a gyújtáskapcsoló ON állásban van, és a motor még nem jár, jelezve, hogy a visszajelzés működik. A motor elindításakor az izzónak ki kell aludnia. HA AZ OLAJNYOMÁS HIBAJELZŐ LÁMPA A MOTOR BEINDÍTÁSA UTÁN IS VILÁGÍT A MOTOR NORMÁLIS MŰKÖDÉSE KÖZBEN, AZ AZT JELENTI, HOGY AZ INDÍTÁSJELZŐ VISSZAJELZŐ RENDSZERBEN HIBA VAN. ILYEN ESETBEN LÉPJNÜK KAPCSOLATBA EGY HIVATALOSA APRILIA MÁRKAKERESKEDÉSSEL MINÉL HAMARABB. Motor befecskendező elektronika visszajelző 10 Világít, ha a gyújtáskapcsoló ON állásban van, és a motor még nem jár, jelezve, hogy a visszajelzés működik. Amint a motor beindul, az izzónak ki kell aludnia. HA A MOTOR BEFECSKENDEZŐRENDSZER VISSZAJELZŐ LÁMPA A MOTOR BEINDÍTÁSA UTÁN IS VILÁGÍT A MOTOR NORMÁLIS MŰKÖDÉSE KÖZBEN, AZ AZT JELENTI, HOGY A BEFECSKENDEZŐ RENDSZERBEN HIBA VAN. ILYEN ESETBEN LÉPJNÜK KAPCSOLATBA EGY HIVATALOS APRILIA MÁRKAKERESKEDÉSSEL MINÉL HAMARABB. Lopásgátló rendszer visszajelzője (immobilizer) 11 Csak azon járműveken található meg, melyek a rendszerrel fel lettek szerelve. A motor kikapcsolt állapotában villog, elrettentve az esetleges tolvajokat. Egyben a rendszer működését is jelzi. Üzemanyag szintjelző 7 A tankban lévő üzemanyag körülbelüli mennyiségét mutatja. Ha a mutató a piros tartományba ér, az azt jelenti hogy a tankban kevesebb mint 2 liter üzemanyag maradt. Ez esetben az első adandó alkalommal töltse fel a tankot üzemanyaggal. Alacsony üzemanyagszint jelző 9 Akkor kapcsol be, ha kevesebb mint 2 liter üzemanyag van a tankban. Digitális óra 6 Kijelzi az órát és a percet, beállítástól függően. 11

12 Sebességmérő 5 Az utazósebességet mutatja. Digitális kilométer számláló 6 Az összes megtett kilométert mutatja, illetve két napi számlálót is tartalmaz (TRIP 1, TRIP 2) Hűtővíz hőmérséklet kijelző 4 A motor hűtővizének körülbelüli hőmérsékletét mutatja. A motor indulásra kész, ha a mutató elmozdult a MIN jelzéstől. Az optimális hőmérséklet a MIN és a MAX jelzések közt középen van. Ha a mutató a piros tartományba kerülne, állítsa le a motort és ellenőrizze a hűtőfolyadék szintjét. HA A MOTORT TARTÓSAN A HŐMÉRSÉKLET KIJELZŐ PIROS TARTOMÁNYÁBAN ÜZEMELTETI, A MOTOR SÚLYOSAN KÁROSODHAT! Túl magas hűtővíz hőmérséklet figyelmeztető lámpa 12 Akkor gyullad fel, ha a hűtővíz hőmérséklet kijelző a piros tartományba kerül. Ekkor állítsa le a motort, majd ellenőrizze a hűtőfolyadék szintjét. Multifunkcionális digitális kijelző A kijelző mutatja a következőket: digitális óra, kilométer számláló, napi számláló, szerviz információk, üzemanyagszint Digitális LCD kijelző (01_05, 01_06) Ha a gyújtáskulcsot 1 az ON állásba fordítja, akkor a kijelző összes szegmense felgyullad (ellenőrizve a komponensek helyes működését), majd a legutolsó leállítás előtt kiválasztott funkció jelenik meg. A SZERVIZ IKON FELGYULLAD AZ ELSŐ 1000 MEGTETT KM UTÁN, MAJD EZUTÁN MINDEN KM UTÁN. A SZERVIZ ESEDÉKESSÉGE ELŐTTI 300 KM SORÁN A GYÚJTÁS RÁADÁSA UTÁN 5 MÁSODPERCIG VILLOG A FIGYELMEZTETŐ IKON. HA A SZERVIZ ESEDÉKESSÉ VÁLIK A KIJELZŐ IKON FOLYAMATOSAN ÉGVE MARAD. EGÉSZ ADDÍG MÍG A SZERVIZELÉST EL NEM VÉGZIK. VIGYE EL JÁRMŰVÉT HIVATALOS APRILIA KERESKEDŐJÉHEZ, AHOL ELVÉGZIK A KÖTELEZŐEN ELŐÍRT SZERVÍZMUNKÁLATOKAT. HA A MOTORT TARTÓSAN A HŐMÉRSÉKLET KIJELZŐ PIROS TARTOMÁNYÁBAN ÜZEMELTETI, A MOTOR SÚLYOSAN KÁROSODHAT! 12

13 A bal oldali kezelőszervek közt található MODE 2 gomb segítségével számos funkció közül választhat. A multifunkciós LCD kijelző az alábbi szegmensekkel rendelkezik: -digitális óra 3 -kilométer számláló 4 -A távolságmérés mértékegysége Km esetén 5 -A távolságmérés mértékegysége mérföld esetén 6 (angol és amerikai modellek esetén.) -Napi kilométer számláló 7 -Szerviz információ - figyelmeztető 8 -Üzemanyag szintjelző 9 A napi és kilométerszámláló beállítása (01_07, 01_08) Ehhez a funkcióhoz az alábbi kijelző szegmensek tartoznak: A napi számláló ikonja 7, hat számjegy 4, a távolságmérés mértékegysége (Km 5, mérföld 6 ) A MODE gomb 2 lenyomásával az alábbi sorrendben válthat az üzemmódok között: - Kilométer számláló -Napi számláló -Akkufeszültség kijelző A napi számláló nullázása - Nyomja meg a MODE 2 gombot a napi számláló kiválasztásához. -Nyomja le és tartsa lenyomva a MODE 2 gombot legalább 3 másodpercig. MEGJEGYZÉS Ezen művelet csak az épp megjelenített számlálót nulláza. Óra/dátum kijelző FIGYELEM! Az óra csak a motor beindítása után jelenik meg. Az óra beállítása: Az óra beállításához tartsa nyomva a MODE 2 gombot legalább 3 másodpercig. Először a óra mező értékét lehet beállítani, ezt a MODE gomb ismételt lenyomásával állíthatja a kívánt értékre. A MODE 2 gombot ismét 3 másodpercig nyomva tartva a perc mező értéke válik állíthatóvá. A kívánt érték a MODE 2 gomb ismételt lenyomásával állítható be. Ha az órát beállította, ne nyomja le a MODE gombot három másodpercig, ekkor a beállított értékek eltárolódnak. MEGJEGYZÉS Az óra álló motornál állítható be, vagy ha oldaltámaszon van akkor álló/járó motornál. 13

14 Gyújtáskapcsoló (01_10) A gyújtáskapcsoló 1 a kormány-nyaktól jobbra található. MEGJEGYZÉS A gyújtáskulcs működteti a gyújtást, kormányzárat, ülésnyitót és a kesztyűtartó fedelének zárját. A járműhöz két darab gyújtáskulcs tartozik (egy tartalék.). A pótkulcsot tartsa külön helyen. OFF: A motor és a világítás nem bekapcsolható. A gyújtáskulcs kivehető. ON: A motor indítható, a világítás bekapcsolható. A gyújtáskulcsot nem lehet kivenni. LOCK: A kormány lezárva. A motor és a világítás nem bekapcsolható. A gyújtáskulcs kivehető. 14

15 A kormány lezárása A kormányt az alábbiak szerint zárhatja le: Fordítsa a kormányt a bal szélső helyzetbe Fordítsa a gyújtáskulcsot a LOCK állásba Kürt (01_12) A gomb 1 lenyomása működésbe hozza a kürtöt. A kulcsot menet közben sose fordítsa LOCK állásba, mert az a jármű irányítása feletti kontroll elvesztését okozhatja! megtett méter után. Irányjelző kapcsolók (01_11) Mozgassa a kapcsolót 2 balra a bal irányjelző bekapcsolásához, jobbra pedig a jobb irányjelző működtetéséhez. Középállásban megnyomva a gombot 2 az éppen működő irányjelző működése megszűnik. Mozgó jármű esetén az irányjelző működése automatikusan megszűnik 40 másodperc vagy 500 MEGJEGYZÉS A JÁRMŰ ELEKTROMOS BERENDEZÉSEI CSAK A GYÚJTÁSKAPCSOLÓ ON ÁLLÁSÁBAN MŰKÖDNEK. MEGJEGYZÉS Fényváltó kapcsoló (01_13) Ha a fényváltó kapcsoló 3 a B állásban van, akkor a távolsági fényszóró üzemel, ha az A állásban, akkor a tompított fényszóró van bekapcsolva. A C állásba billentve a kapcsolót a távolsági fényszóró felvillan. A JÁRMŰ ELEKTROMOS BERENDEZÉSEI CSAK A GYÚJTÁSKAPCSOLÓ ON ÁLLÁSÁBAN MŰKÖDNEK. A FÉNYVÁLTÓ KAPCSOLÓ A C ÁLLÁSBÓL AUTOMATIKUSAN VISSZABILLEN, EKKOR A TÁVOLSÁGI FÉNYSZÓRÓ KIALSZIK 15

16 állásban. VÉSZVILLOGÓ BEKAPCSOLÁSA (01_14) A vészvillogó kapcsolót 4 megnyomva a vészvillogó ki/be kapcsolható. BEKAPCSOLÁS A gyújtáskapcsoló legyen ON Nyomja meg a négy nyíllal jelölt működtető gombot. Ezután már OFF állásba állíthatja a gyújtáskapcsolót, és kiveheti a kulcsot. KIKAPCSOLÁS Helyezze be a gyújtáskulcsot, és fordítsa a kapcsolót ON állásba. Nyomja meg a vészvillogó működtető gombját a kikapcsoláshoz. MEGJEGYZÉS A VÉSZVILLOGÓT KI/BE KAPCSOLNI CSAK A GYÚJTÁSKAPCSOLÓ ON ÁLLÁSÁBAN LEHETSÉGES. Indítógomb (01_15) A 2 gomb megnyomásakor az indítómotor elindítja a motort. MEGJEGYZÉS A JÁRMŰ ELEKTROMOS BERENDEZÉSEI CSAK A GYÚJTÁSKAPCSOLÓ ON ÁLLÁSÁBAN MŰKÖDNEK. Motor leállító gomb (01_16) Ez a gomb biztonsági és vészhelyzeti f unkciót lát el. Az 1 gomb ON állásában a motor indítható, OFF állásban a motor leáll. MEGJEGYZÉS A JÁRMŰ ELEKTROMOS BERENDEZÉSEI CSAK A GYÚJTÁSKAPCSOLÓ ON ÁLLÁSÁBAN MŰKÖDNEK. MENET KÖZBEN NE HASZNÁLJUK A MOTOR LEÁLLÍTÓ GOMBOT. HA A MOTOR NEM JÁR, DE A GYÚJTÁSKAPCSOLÓ ON ÁLLÁSBAN MARAD, AZ AKKUMULÁTOR LEMERÜLHET. 16

17 Csavarja le a tanksapkát 2. Üzemanyagtank (01_17) A tanksapkához az alábbi módon férhet hozzá: Helyezze a gyújtáskulcsot 1 az üzemanyagtank fedelének zárjába. Fordítsa el a kulcsot 1 órajárással ellentétes irányba Tápfeszültség csatlakozó (01_18) Található egy 12Vos tápfeszültség csatlakozó 3 és egy ülésnyitó kar 4 a kesztyűtartóban. A A TÁPFESZÜLTSÉG CSATLAKOZÓ HOSSZÚ IDEJŰ IGÉNYBEVÉTELE ESETÉN LEMERÜLHET AZ AKKUMULÁTOR. Az ülés (01_19) 12V-os csatlakozó maximum 180W teljesítményfelvételű elektromos berendezések (mobiltelefon, zseblámpa stb.) üzemeltetésére használható. -Az ülés automatikus nyitásához nyomja meg a gombot 1 a távirányítón. -Az ülés kézi nyitásához nyissa ki a kesztyűtartót. -Húzza meg a nyitókart az ülés felnyitásához. -Az ülés visszacsukásához nyomja le az ülést erőltetés nélkül, míg az helyére nem pattan. VIGYÁZAT ELINDULÁS ELŐTT GYŐZŐDJÖN MEG RÓLA HOGY AZ ÜLÉS MEGFELELŐEN RÖGZÍTVE LETT-E. 17

18 A jármű azonosítása (01_20. 01_21) A felhasználói kézikönyv megfelelő helyén jegyezze fel járműve váz és motor sorozatszámát. A továbbiakban ezen sorozatszám segítségével tud alkatrészeket rendelni szükség esetén. MEGJEGYZÉS AZ AZONOSÍTÓ SOROZATSZÁMOK MEGVÁLTOZTATÁSÁT A TÖRVÉNY SÚLYOSAN BÜNTETI, EMELLETT EZ ESETBEN A GARANCIA IS ÉRVÉNYÉT VESZTI. Motorszám: A motorszám a motorblokkon található, a hátsó lengéscsillapító csatlakozási pontjánál. Motorszám:.. Hátsó tartódoboz kinyitása (01_22) A jármű leparkolásakor a tartódobozban elhelyezheti fölösleges apró dolgait. Helyezze a kulcsot a zárba 1 Ez automatikusan felnyitja a dobot fedelét 2. Váz sorozatszám A váz sorozatszáma a központi csővázba van beütve. A sorozatszám leolvasásához nyissa ki a kesztyűtartót, majd távolítsa el a takaróelemet. Váz sorozatszám:. 18

19 19 JEGYZETEK:

20 SCARABEO 250 i.e. SCARABEO 400 SCARABEO fejezet Használat 20

21 Ellenőrzések MINDIG HAJTSUK VÉGRE A MOTOROZÁS ELŐTTI ELLENŐRZÉSEKET INDULÁS ELŐTT, HOGY MEGGYŐZŐDJÜNK ARRÓL, HOGY A MOTORKERÉKPÁR HELYESEN ÉS BIZTONSÁGOSAN MŰKÖDIK. AZ ELLENŐRZÉS ELMULASZTÁSA KOMOLYAN SÉRÜLÉSEKHEZ VEZEHTHET VAGY MEGRONGÁLÓDHAT A MOTORKERÉKPÁR MIATTA. HA NEM VAGYUNK TISZTÁBAN A JÁRMŰ VEZÉRLŐ EGYSÉGEIVEL, VAGY ÚGY GONDOLJUK, HOGY HIBA LÉPETT FEL A MŰKÖDÉSBEN, NA HABOZZUNK FELKERESNI EGY HIVATALOS APRILIA MÁRKAKERESKEDÉST. EZEN ELLENŐRZÉSEK NAGYON RÖVID IDŐBE TELLNEK, ÁM NAGYBAN MEGNÖVELIK A BIZTONSÁGUNKAT. Ellenőrzések (02_01, 02_02, 02_03) Kormány ellenőrzése Időről időre szükséges a kormány holtjátékának ellenőrzése az alábbi módon: Helyezze a robogót középsztenderre Helyezzen a robogó alá egy puha anyaggal borított tartóbakot, oly módon, hogy az első kerék szabadon a levegőben legyen, és a jármű stabilan álljon. MEGJEGYZÉS MEGFELELŐ SÚLYÚ ÉS MÉRETŰ TARTÓBAKOT VÁLASZON, HOGY MEGELŐZZE A JÁRMŰ FELBORULÁSÁT. Mozgassa meg az első villát előre hátra. Ha szokatlanul nagy holtjátékot tapasztal, keresse fel hivatalos Aprilia kereskedőjét, ahol szakképzett szerelők orvosolják a hibát. MEGJEGYZÉS A KORMÁNYHOLTJÁTÉK VIZSGÁLATAKOR A JÁRMŰ ELMOZDULHAT A TARTÓBAKON, ÉS EZ TÚLZOTT KORMÁNYHOLTJÁTÉK ÉRZETÉT KELTHETI. ISMÉTELJE MEG A VIZSGÁLATOT TÖBB ALKALOMMAL. 21

22 Hátsó motor felfüggesztés vizsgálata Rendszeresen vizsgálja meg a motor csatlakozásánál lévő gumiszilentek holtjátékát az alábbi módon: Helyezze a járművet középsztenderre Rázza meg a hátsó kereket a menetirányra merőleges irányban. Ha szokatlanul nagy holtjátékot tapasztal, keresse fel hivatalos Aprilia kereskedőjét, ahol szakképzett szerelők orvosolják a hibát. Megnevezés Első és hátsó tárcsafék Gázmarkolat Motorolaj Kerekek, gumik Fékkarok INDULÁS ELŐTTI ELLENŐRZÉSEK Teendők Ellenőrizzük a helyes működést. Ellenőrizzük a holtjátékot és a fékfolyadék szintet. Nézzük meg, hogy nem szivárog-e a fékfolyadék valahol. Ellenőrizzük a fékpofák kopottságát. Ha szükséges, töltsük fel a fékolajtartályt. Ellenőrizzük, hogy egyenletesen forog-e és elforgatható-e a maximumig, illetve teljesen visszamegy-e alapállásba. Állítsuk be vagy kenjük, ha szükséges. Ellenőrizzük a szintjét, és ha szükséges, töltsünk utána Ellenőrizzük a futófelületet és a guminyomást. Ellenőrizzük a kopottságot és az esetleges sérüléseket. Távolítsunk el minden idegen dolgot a barázdák közül. Ellenőrizzük, hogy egyenletesen működnek. Kenjük a csatlakozókat és állítsunk az Kormányzás Oldaltámasz és középsztender Rögzítések Üzemanyag tartály Hűtés Motor leállító gomb Lámpák, visszajelző lámpák, kürt, féklámpa kapcsoló, elektromos berendezések állásukon ha szükséges. Ellenőrizzük, hogy a forgás folytonos, egyenletes, valamint holtjáték és lazulás nélküli. Ellenőrizzük a működését. Ne akadjon fel- vagy lehajtás közben. A feszítő rugó húzza vissza teljesen. Kenjük a csatlakozási pontokat, ha szükséges. Ellenőrizzük hogy a rögzítések elég feszesek-e. Ha szükséges húzzuk meg őket. Ellenőrizzük, hogy elég benzin van-e a tankban. Ellenőrizzük az összes elzáró és átengedő helyet a körben. Nézzük meg, hogy jól zár-e a tanksapka. A hűtőfolyadék szint a hűtőben a MIN és MAX jelzés közt kell hogy legyen. Ellenőrizzük a megfelelő működést Ellenőrizzük a kürt és a világítás megfelelő működését. Cseréljük az izzókat vagy javítsuk meg az esetleges hibákat. 22

23 Tankolás AZ ÜZEMANYAGOT TARTSUK ELZÁRVA GYEREKEKTŐL A ROBBANÓMOTOROKHOZ HASZNÁLT ÜZEMANYAG RENDKÍVÜL GYÚLÉKONY, ÉS BIZONYOS KÖRÜLMÉNYEK KÖZÖTT FELROBBANHAT. EMIATT FONTOS, HOGY AZ UTÁNTÖLTÉST ÉS AZ EZZEL KAPCSOLATOS KARBANTATRTÁSI MUNKÁLATOKAT SZELLŐZTETETT HELYEN ÉS ÁLLÓ MOTORNÁL HAJTSUK VÉGRE. TANKOLÁS KÖZBEN TILOS A DOHÁNYZÁS, ÉS AZ ÜZEMANYAG GŐZÉBEN TARTÓZKODJUNK A NYÍLT LÁNG HASZNÁLATÁTÓL VAGY BÁRMILYEN SZIKRÁTÓL, ILLETVE MINDEN OLYAN DOLOGTÓL, AMI ROBBANÁSRA KÉSZTETHETI AZ ÜZEMANYANYAGOT. NE ENGEDJÜK HOGY A TÖLTŐPISZTOLYBÓL A BENZIN MELLÉFOLLYON, MERT AZ ÍGY KIFOLYT BENZIN A MOTOR MELEGEBB RÉSZEIRE FOLYHAT. HA EZ MÉGIS MEGTÖRTÉNNE, GYŐZŐDJÜNK MEG RÓLA, HOGY AZ ÉRINTETT RÉSZ TELJESEN SZÁRAZ, MIELŐTT BEINDÍTJUK A MOTORT. A BENZIN HŐ ÉS KÖZVETLEN NAPFÉNY HATÁSÁRA TÁGUL, EZÉRT SOHA NE TÖLTSÜK FEL A TANKOT A BEÖNTŐNYÍLÁS TETEJÉIG. A TANKSAPKÁT KÖRÜLTEKINTŐEN ZÁRJUK LE TANKOLÁS UTÁN. KERÜLJÜK AZ ÜZEMANYAG BŐRRE KERÜLÉSÉT. NE LÉLEGEZZÜK BE A BENZINGŐZT. NE NYELJÜK LE A BENZINT. NE SZÍVJUNK ÁT BENZIN EGYIK TARTÁLYBÓL A MÁSIKBA CSŐ SEGÍTSÉGÉVEL. AZ ÜZEMANYAG TÖNKRETEHETI A JÁRMŰ MŰANYAG BORÍTÓELEMEIT. SOSE VÁRJA MEG MÍG AZ ÜZEMANYAGTANK TELJESEN KIÜRÜL, HA EZ MÉGIS MEGTÖRTÉNNE, NE PRÓBÁLJA ÚJRAINDÍTANI A MOTORT. FORDÍTSA OFF ÁLLÁSBA A GYÚJTÁSKULCSOT, ÉS TANKOLJON A LEHETŐ LEGHAMARABB. A FENTIEK ELMULASZTÁSA AZ ÜZEMANYAGPUMPA ÉS/VAGY A KATALIZÁTOR TÖNKREMENETELÉT OKOZHATJÁK. KERÜLJE AZ ÜZEMANYAG KÖRNYEZETBE KERÜLÉSÉT. 23

24 Használjunk ólommentes és minimum 95-ös oktánszámú benzint. Tank kapacitása Tank kapacitása tartalékkal együtt: 13,2 liter Tartalék: 3 liter Guminyomás (02_04) A motorkerékpár belső nélküli gumikkal van szerelve. A GUMINYOMÁST RENDSZERESEN ELLENŐRIZZÜK SZOBAHŐMÉRSÉKLETEN. A FELMELEGEDETT GUMIABRONCSOK ELLENŐRZÉSE TÉVED ADATOK MEGÁLLAPÍTÁSÁHOZ VEZETHET. MINDIG ELLENŐRIZZÜK AZ ABRONCSOK NYOMÁSÁT HOSSZÚ UTAZÁS ELŐTT ÉS UTÁN. A TÚLFÚJT GUMI DURVA ÉRZÉST KELT VEZETÉS KÖZBEN, CSÖKKENTI A KOMFORTÉRZETET ÉS A STABILITÁST KANYARODÁS KÖZBEN. A TÚL ALACSONY GUMINYOMÁS MEGNÖVELI A FUTÓFELÜLET NAGYSÁGÁT, ÍGY NAGYOBB RÉSZE ÉRINKEZIK A GUMINAK A TALAJJAL. EZ ESETBEN A GUMI KÖNNYEN MEGCSÚSZHAT, A PEREMEKEN PEDIG ELFOGYHAT A TAPADÁS, AMI AZ IRÁNYÍTÁS ELVESZTÉSÉT VONJA MAGA UTÁN. A TAPADÁS SZINTÉN ELVESZTHETŐ ERŐS FÉKEZÉS KÖZBEN. TOVÁBBÁ A JÁRMŰ KANYARBAN KÖNNYEN MEGCSÚSZHAT. ELLENŐRIZZÜK A FUTÓFELÜLETET ÉS A GUMIK KOPOTTSÁGÁT IS. A TÚLZOTTAN KOPOTT GUMI KÖNNYEN NYÚLIK ÉS VEZÉNYEZTETI A KEZELHETŐSÉGET. CSERÉLJÜK LE A GUMIT HA KOPOTTAS VAGY DEFEKTES A FUTÓFELÜLET NAGYOBB MINT 5MM-ES RÉSZÉN. A KEREKEKET MINDEN GUMICSERE VAGY JAVÍTÁS UTÁN KI KELL CENTÍROZTATNI. CSAK OYLAN MÉRETŰ GUMIKAT HASZNÁLJUNK, AMIKET A GYÁR MEGHATÁROZOTT (LÁSD MŰSZAKI ADATOK). MINDIG ELLENŐRIZZÜK, HOGY A SZELEPSAPKÁK A HELYÜKÖN VANNAK-E. ELLENKEZŐ ESETBEN A GUMIK HIRTELEN LEERESZTHETNEK. A GUMICSERE, JAVÍTÁS ÉS KARBANTARTÁS ÉS CENTÍROZÁS NAGYON FONTOS TEENDŐK. CSAK MEGFEFELŐ SZERSZÁMOKKAL ÉS TAPASZTALT SZERELŐVEL VÉGEZTESSÜK EL EZEKET A MŰVELETEKET. A GUMIKAT ÉS KEREKEKET HIVATALOS APRILIA SZERVIZZEL VAGY GUMISMŰHELLYEL SZERVIZELTESSÜK. AZ ÚJ GUMIABRONCSOK FELÜLETE EGY CSÚSZÓSABB BEVONATOT TARTALMAZHAT, EZÉRT LEGYEN FOKOZOTTAN ÓVATOS AZ ELSŐ KILOMÉTEREK SORÁN. NE HASZNÁLJON SEMMIFÉLE FOLYADÉKOT A GUMIABRONCSOK KEZELÉSÉRE. SOSE LÉPJE TÚL A MAXIMÁLIS MEGENGEDETT ÖSSZTÖMEGET. A TÚLZOTT TERHELÉS A JÁRMŰ STABILITÁSÁNAK ELVESZTÉSÉT, ROSSZ KEZELHETŐSÉGET ÉS A GUMIABRONCSOK KÁROSODÁSÁT OKOZHATJA. Maximális terhelhetőség: 190 Kg. Első gumi nyomás (szóló) 2.2 bar Hátsó gumi nyomás (szóló) 2.2 bar Első guminyomás (utassal) 2.2 bar 24

25 Hátsó guminyomás (utassal) 2.3 bar Az első és hátsó futómű vizsgálata Hátsó lengéscsillapító beállítása (02_05, 02_06) A hátsó rugózás két darab kettős hatású (húzó és nyomófokozati csillapítású) lengéscsillapítós rugóstagból áll, gumi szilentblokkal a motorba ágyazva. A gyári beállítások kb. 70 Kg. súlyú vezetőre lettek optimalizálva. Ettől eltérő tömegű vezető esetén a mellékelt feszítőkulcsot használva állítsa be a megfelelő rugó előfeszítést az állítógyűrűn 1. A kötelező karbantartási időszakok táblázatában leírt gyakorisággal cserélje az első teleszkópban az olajat. A kötelező karbantartási időszakok táblázatában előírt gyakorisággal az alábbiak szerint végezze a futómű vizsgálatát: Behúzott fékkar mellett többször nyomja össze az első teleszkópot a kormányt lefelé nyomva. A rugózásnak progresszívnek kell lennie, és olajszivárgásnak nyoma nem lehet. Ellenőrizze hogy ez összes rögzítés szoros-e, és az első és hátsó futómű csatlakozásai megfelelően működnek-e. MEGJEGYZÉS MINDKÉT RUGÓSTAGOT AZONOS ELŐFESZÍTÉSRE ÁLLÍTSA! A HÁTSÓ LENGÉSCSILLAPÍTÓ OLAJÁNAK CSERÉJÉT MINDIG BÍZZA AZ ÖN HIVATALOS APRILIA SZERVÍZÉRE, AHOL A MUNKÁT GYORSAN ÉS PRECÍZEN ELVÉGZIK. BÁRMILYEN MEGHIBÁSODÁS, VAGY SZAKÉRTELMET IGÉNYLŐ MUNKÁLAT ESETÉN FORDULJON HIVATALOS APRILIA KÉPVISELŐJÉHEZ. Az állítógyűrűt A irányba forgatva az előfeszítés növelhető. A rugózás ekkor keményebb lesz, ez sima útfelületek esetén, vagy utas szállításakor indokolt. Az állítógyűrűt B irányba tekerve az előfeszítés csökken. A rugózás puhább lesz. Ez egyenetlen úton és szóló használat mellett kedvező. 25

26 Bejáratás A motor jó bejáratása létfontosságú a motor hosszú élettartama, és jó teljesítménye érdekében. A kanyargós utak és a dimbes-dombos helyszínek tökéletesek a motor, a felfüggesztés és a fékek bejáratáshoz. Kövessük az alábbiakat a bejáratás alatt: -Ne adjunk nagy gázt, ha a motor alacsony fordulaton dolgozik. -Az első 100 km alatt óvatosan bánjon a fékekkel, ne fékezzen intenzíven vagy sokáig. Ez a fékbetétek és a féktárcsák megfelelő összekopásához szükséges. -Az első 500 km alatt ne menjen gyorsabban mint a maximális megengedett sebesség 80%-a. -KERÜLJE A HOSSZÚ TÁVÚ EGYENLETES SEBESSÉGGEL VALÓ HALADÁST. -Az első 1100 km során fokozatosan növelje a terhelést, míg a motor el nem éri maximális teljesítményét. AZ ELSŐ 1000 KM MEGTÉTELE UTÁN VÉGEZZE EL A KÖTELEZŐEN ELŐÍRT VIZSGÁLATOKAT, HOGY MEGELŐZZE A JÁRMŰ KÁROSODÁSÁT ÉS ÖN VAGY MÁSOK TESTI ÉPSÉGÉNEK SÉRÜLÉSÉT. MEGJEGYZÉS CSAK AZ ELSŐ 1000 KM MEGTÉTELE UTÁN NYÚJTJA CSAK A ROBOGÓ A MAXIMÁLIS TELJESÍTMÉNYT, SEBESSÉGET ÉS GYORSULÁST. AZ IRÁNYVÁLTÁSOKAT MINDIG JELEZZE A MEGFELELŐ ESZKÖZÖKKEL, JÓVAL A MANŐVER MEGKEZSDÉSE ELŐTT. KERÜLJE A HIRTELEN MANŐVEREKET. AZ IRÁNYVÁLTÁS BEFEJEZÉSE UTÁN AZONNAL KAPCSOLJA KI AZ IRÁNYJELZŐKET. ELŐZÉS SORÁN, VAGY HA ÖNT ELŐZIK, FOKOZOTT FIGYELEMMEL JÁRJON EL. ESŐBEN A MÁS JÁRMŰVEK ÁLTAL FELCSAPOTT VÍZCSEPPEK KORLÁTOZZÁK A LÁTÁSI VISZONYOKAT, A LÉGÁRAMLATOK PEDIG VESZÉLYEZTETIK A JÁRMŰ STABILITÁSÁT. 26

27 A motor beindítása (02_07, 02_08, 02_09, 02_10, 02_11, 02_12, 02_13 ) A KIPUFOGÓGÁZOK SZÉN- MONOXIDOT TARTALMAZNAK, AMELY BELÉLEGEZVE KÜLÖNÖSEN ÁRTALMAS AZ EGÉSZSÉGRE. SOSE INDÍTSA BE A MOTORT ZÁRT VAGY ROSSZUL SZELLŐZŐ HELYISÉGBEN. A FENTIEK FIGYELMEN KÍVÜL HAGYÁSA ESZMÉLETVESZTÉST VAGY FULLADÁSOS HALÁLT IS OKOZHAT. NE INDÍTSA BE A MOTORT, HA A JÁRMŰ OLDALSZTENDREN ÁLL. A motor beindításához a jármű középsztenderen álljon, az oldaltámasz legyen behajtva. Győződjön meg róla hogy a fényváltó kapcsoló 1 tompított állásban álljon. A motor vészleállító kapcsoló 2 RUN állásban legyen. A kulcsot 3 elfordítva állítsa a gyújtáskapcsolót ON állásba. EKKOR: AZ OLAJNYOMÁS FIGYELMEZTETŐ LÁMPA 4 KIGYULLAD, ÉS ÉGVE MARAD MÍG A MOTOR BE NEM INDUL. A BEFECSKENDEZŐ RENDSZER FIGYELMEZTETŐ LÁMPÁJA 5 HÁROM MÁSODPERCIG ÉGVE MARAD MIUTÁN AZ ÖSSZES TÖBBI VISSZAJELZŐ FÉNY KIALUDT. HA A JELZŐFÉNY NEM KAPCSOL BE VAGY NEM ALSZIK KI IDŐBEN, KERESSE FEL APRILIA KERESKEDŐJÉT. MEGJEGYZÉS Legalább az egyik kereket blokkolja a fékkar 6 behúzásával. Ha a motor nem indul be, akkor az akkumulátor lemerült, és nem tudja biztosítani a szükséges áramot. Nyomja meg az indítógombot 7, de ne adjon gázt, és engedje fel a gombot, amint a motor beindult. HA A JÁRMŰVET MÁR RÉGEN NEM HASZNÁLTA, AKKOR A MOTOR INDÍTÁSÁT A HOSSZÚ 27

28 ÁLLÁS UTÁNI INDÍTÁS RÉSZBEN FOGLALTAK SZERINT VÉGEZZE. AZ AKKUMULÁTOR GYORS LEMERÜLÉSÉT ELKERÜLENDŐ, NE TARTSA NYOMVA AZ INDÍTÓGOMBOT 5 MÁSODPERCNÉL HOSSZABB IDEIG. (HOSSZÚ ÁLLÁS ESETÉN 10 MÁSODERC) 28

29 SOSE NYOMJA MEG AZ INDÍTÓGOMBOT 7 HA MÁR JÁR A MOTOR, MERT EZ TÖNKRETEHETI AZ INDÍTÓMOTORT. KÖZÉPSZTENDEREN ÁLLÓ MOTORON GYAKOROLJA A VISSZAPILLANTÓ TÜKRÖK HASZNÁLATÁT. A TÖKRÖK FELÜLETE DOMBORÚ, EZÉRT SZÉLESEBB LÁTÓMEZŐT BIZTOSÍTANAK, DE A TÁVOLSÁGOK HOSSZABBNAK TŰNNEK BENNE. A HELYES TÁVOLSÁG MEGBECSLÉSE CSAK TAPASZTALAT BIRTOKÁBAN LEHETSÉGES. HA A MOTOR JÁR, AKKOR AZ OLAJNYOMÁS FIGYELMEZTETŐ LÁMPA 4 NEM GYULLADHAT FEL. HA MÉGIS AZ AZT JELZI HOGY AZ OLAJNYOMÁS A MOTORBAN NEM MEGFELELŐ. HA EZ ELŐFORDUL, AZONNAL ÁLLÍTSA LE A MOTORT, ÉS KERESSE FEL APRILIA KERESKEDŐJÉT. A MOTOR KÁROSODÁSÁNAK ELKERÜLÉSE ÉRDEKÉBEN SOSE HASZNÁLJA A MOTORT ALACSONY OLAJSZINT MELLETT. Legalább az egyik fékkart húzza be, és csak elinduláskor adjon gázt. Engedje ki a fékkart és adjon gázt fokozatosan eltekerve a gázkart; ekkor a jármű megindul előre. NE INDULJON EL AZONNAL HA A MOTOR HIDEG. A FOGYASZTÁS ÉS A MOTORKOPÁS MINIMALIZÁLÁSA ÉRDEKÉBEN AZ ELSŐ PÁR KILOMÉTERT CSÖKKENTETT SEBESSÉGGEL TEGYE MEG. NE INDULJON EL AZONNAL HA A MOTOR HIDEG. A FOGYASZTÁS ÉS A MOTORKOPÁS MINIMALIZÁLÁSA ÉRDEKÉBEN AZ ELSŐ PÁR KILOMÉTERT CSÖKKENTETT SEBESSÉGGEL TEGYE MEG. Elindulás: Üljön fel a járműre legalább egyik lábát tartsa a földön a stabilitás megőrzése érdekében. Állítsa be a visszapillantó tükröket önnek megfelelően. NE LASSÍTSON MAJD GYORSÍTSON RENDSZERESEN EGYMÁS UTÁN FOLYAMATOSAN, MERT ELVESZÍTHETI URALMÁT A JÁRMŰ IRÁNYÍTÁSA FELETT. HA FÉKEZNIE KELL, MINDKÉT FÉKKEL LASSÍTSON, ÉS FOKOZATOSAN ADAGOLJA A FÉKERŐT. HA CSAK AZ EGYIK FÉKET HASZNÁLJA AKKOR A FÉKTÁV DRASZTIKUSAN NÖVEKEDHET ÉS MEGNŐ A KERÉK BLOKKOLÁSÁNAK ÉS MEGCSÚSZÁSÁNAK A VESZÉLYE. LEJTŐS 29

30 ÚTSZAKASZON NE HASZNÁLJA A MOTORFÉKET LASSÍTÁSRA, MERT A VARIÁTOR TÚLMELEGEDHET. Ha nehéz az indítás A motor befecskendező rendszere a környezeti feltételeknek megfelelően vezérli a motort, figyelembe véve a motor hőmérsékletét, a környező levegő hőmérsékletét, nyomását stb. A motor leállítása (02_14, 01_15) KANYARODÁS ELŐTT CSÖKKENTSE A SEBESSÉGÉT, KANYARODÁS KÖZBEN ÁLLANDÓ SEBESSÉGGEL HALADJON, VAGY KISSÉ GYORSÍTSON, DE SEMMIKÉPPEN SE FÉKEZZEN, MERT ELVESZÍTHETI URALMÁT A JÁRMŰ IRÁNYÍTÁSA FELETT. LEJTŐS ÚTSZAKASZON TARTÓSAN FÉKEZVE A FÉKBETÉT KOPÓANYAGA TÚLMELEGEDHET, ROMLÓ FÉKHATÁST OKOZVA. HASZNÁLJA A MOTORFÉKET ÉS A FÉKEKET VÁLTVA A JÁRMŰ LASSÍTÁSÁRA. LEJTŐN SOSE GURULJON KIKAPCSOLT MOTORRAL. CSÚSZOS (SÁROS, ESŐS, HAVAS, POROS STB.) ÚTSZAKASZOKON KERÜLJE A NAGY SEBESSÉGET ÉS A KEREKEK BLOKKOLÁSÁT, MERT FOKOZOTTAN BALESETVESZÉLYES. FIGYELJE AZ ESETLEGESEN ÚTJÁBA ESŐ AKADÁLYOKAT, VAGY AZ ÚTBURKOLAT MINŐSÉGÉNEK VÁLTOZÁSÁT. AZ EGYENETLEN ÚTFELÜLETEK, VÍZELVEZETŐL, FELFESTETT ÚTBURKOLATI JELEK, AZ ÚTTESTBE ÁGYAZOTT FÉM TÁRGYAK FOKOZOTTAN CSÚSZÓSAK LEHETNEK ESŐS IDŐBEN. EZEKEN KÜLÖNÖS FIGYELEMMEL HAJTSON ÁT. Engedje vissza a gázkart ( A pozícióba), majd fokozatosan lassítva állítsa meg a járművet. Az időleges megállás alatt legalább az egyik féket működtesse. Állítsa le a járművet. AMIKOR CSAK LEHETSÉGES, KERÜLJE A DURVA FÉKEZÉST, A HIRTELEN LASSÍTÁST ÉS GYORSÍTÁST. VÍZSZINTES ÉS SIMA TALAJON PARKOLJUNK A JÁRMŰVÜNKKEL, NEHOGY ELDŐLJÖN. NE TÁMASSZUK FALNAK, VAGY DÖNTSÜK A FÖLDRE. GYŐZŐDJÜNK EMG RÓLA, HOGY A FORRÓ ALKATRÉSZEK NEM VESZÉLYEZTETIK A TÖBBI EMBER ÉS GYEREK ÉPSÉGÉT. NE HAGYJUK A MOTORT JÁRNI FELÜGYELET NÉLKÜL, VAGY KULCCSAL A GYÚJTÁSKAPCSOLÓBAN. NE ÜLJÜNK A MOTORRA OLDALTÁMASZON. Állítsa a motor leállító kapcsolót 1 B OFF állásba. 30

31 MEGJEGYZÉS NE MÓDOSÍTSA A KIPUFOGÓRENDSZERT! HA A MOTOR LE VAN ÁLLÍTVA ÉS A GYÚJTÁSKULCS ON ÁLLÁSBAN MARAD, AZ AKKUMULÁTOR LEMERÜLHET. Fordítsa el a gyújtáskulcsot 2 és állítsa a gyújtáskapcsolót 3 OFF állásba. Helyezze a robogót oldaltámaszra. Zárja le a kormányt a gyújtáskapcsoló 3 LOCK állásba kapcsolásával, majd vegye ki a kulcsot 2. NE HAGYJA A KULCSOT 2 A GYÚJTÁSKAPCSOLÓBAN. MEGJEGYZÉS HA A KORMÁNY LE VAN ZÁRVA, A MOTOR NEM INDÍTHATÓ HA A KULCS HA A KULCS NINCS A KESZTŰTARTÓBA ILLESZTVE. Katalizátoros kipufogó A tulajdonosok figyelmét felhívjuk, hogy az alábbiakat a törvénybe ütközhetnek: A kipuffogó rendszer gyári állapoának megváltoztatása, egyes elemeinek eltávolítása, ha ha nem alkatrészcsere, karbantartás vagy javítás céljából történik, valamint ilyen állapotban történő eladása. A járműnek a kipuffogórendszer megváltoztatása utáni használata. Ennelőrizze a kipufogórendszer részeit, a kipufogódobot és az összekötőcsöveket, hogy nem lyukasak vagy rozsdásak-e, és hogy a kipufogórendszer megfelelően működik-e. Ha a kipufogó zaja növekedne, vigye el járművét az Ön hivatalos aprilia kereskedőjéhez. szélső állásba. Oldaltámasz (02_16, 02_17, 02_18) Középsztender Fogja meg a bal kormánymarkolatot 4 és az utaskapacskodót 5. Hajtsa le a középtámaszt 6. Oldaltámasz Fogja meg a bal kormánymarkolatot 4 és az utaskapacskodót 5. Hajtsa ki az oldalsztendert 7 teljesen a jobb lábával. Támassza a járművet az oldaltámaszra. Fordítsa a kormányt bal GYŐZŐDJÖN MEG RÓLA HOGY A JÁRMŰ STABILAN ÁLL. 31

32 Az oldaltámasz vizsgálata Az oldaltámasz 1 akadálymentesen kihajtható kell hogy legyen. Az alábbi vizsgálatokat végezze el: A rugóknak 2 sérülés és rozsdamentesnek kell lenniük. Az oldaltámasznak könnyel kell mozognia, ha nem így van, zsírozza meg a csatlakozási pontot. AZ OLDAL VAGY KÖZÉPSZTENDERRE TETT JÁRMŰNÉL FENNÁLL A FELBORULÁS VESZÉLYE. Javaslatok a lopás megakadályozására Sose hagyja a gyújtáskulcsot a járműben és mindig használja a kormányzárat. A járművel mindig biztonságos helyen parkoljon, garázsban vagy őrzött parkolóban. Ha lehetséges használja az Aprilia-testőr erősített zárat, vagy egyéb lopásgátló eszközöket. Győződjön meg róla hogy a jármű összes papírja rendben van és a kötelező adók és biztosítási díjak is be vannak-e fizetve. Jegyezze fel a személyes adatait és telefonszámát erre a lapra, hogy megkönnyítse a tulajdonos azonosítását egy esetleges felderített lopás után. NÉV:.... VEZETÉKNÉV:.. CÍM:.... TELEFONSZÁM: 32

33 Biztonságos vezetés (02_19, 02_20, 02_21, 02_22, 02_23, 02_24, 02_25, 02_26, 02_27, 02_28, 02_29, 02_30,) ALAPVETŐ BIZTONSÁGI SZABÁLYOK A jármű vezetéséhez eleget kell tenni a legális követelményeknek (vezetői engedély, minimum életkor, egészségesség és jó kondíció, biztosítás, útadó, jármű legalizálásához szükséges papírok, rendszámtábla, stb.). Gyakoroljuk a vezetést forgalomtól elzárt helyen vagy magánterületen, amíg nem ismerjük meg a motorkerékpár tulajdonságait és irányítását. Az alkohol, a drogok, a nyugtatók és néhány gyógyszer nagyban növelik a baleset kockázatát. Ne vezessünk, ha nem érezzük jól magunkat, idegesek, fáradtak vagy álmosak vagyunk. A legtöbb közlekedési balesetet gyakorlatlan vezetők okozzák. SOHA ne adjuk oda a járművet gyakorlatlan vezetőnek és mindig győződjünk meg róla, hogy a vezető eleget tesz a vezetés feltételeinek. Figyeljünk a közlekedési táblákra, mind az országos, mind a helyi jellegűekre. Tartózkodjunk a hirtelen manőverektől, amik a saját és a többi ember biztonságát kockáztatja (például: hátsókeréken való gyorsulás, sebességi korlátozás túllépése, stb.). Mindig az út állapotának, a látótávolságnak, stb. megfelelően válasszuk meg a sebességet. Kerüljük ki az akadályokat, melyek kárt tehetnek a járműben vagy amiktől elveszíthetjük uralmunkat a jármű felett. Ne motorozzunk a gyorsítósávokban, melyeket az előző járműveknek készítettek, csak azért hogy növelhessük a sebességünk. MINDIG LEGYEN MINDKÉT KEZÜNK A KORMÁNYON ÉS MINDKÉT LÁBUNK A LÁBTARTÓKON, A HELYES POZÍCIÓBAN. Ne álljunk fel és nyújtóztassuk a végtagjainkat menet közben. Ne engedjük, hogy emberek, tárgyak vagy események megzavarjanak vagy befolyásoljanak vezetés közben (ne dohányozzunk, igyunk, együnk, olvassunk, stb.). Csak az ajánlott benzint és kenőanyagokat használjuk, amik a KENŐANYAG FEJEZET -ben le vannak írva. Fogjuk fel szabályként hogy az olaj-, benzin- és hűtőfolyadék szintet gyakran kell ellenőrizni. 33

34 Ha a jármű balesetet szenved vagy felborul, ellenőrizzük a kezelőszerveket, a csöveket, a vezetékeket, a fékrendszert és a jármű kritikus részeit, hogy nem sérültek e meg. Amennyiben szükséges, nézessük meg a motorkerékpárt hivatalos Aprilia márkakereskedővel. Különös figyelmet fordítva a vázra, a kormányra, a felfüggesztésre, a biztonsági eszközökre és a motor azon részeire, amiket otthon nem tudunk ellenőrizni. Minden üzemzavart jelezzünk a szerelőknek, ezzel segítve munkájukat. Ne használjuk a motorkerékpárt, ha a sérülés típusa vagy nagysága biztonságtalanná teszi azt. Ne változtassuk meg az elhelyezését, színét és irányát az alábbiaknak: rendszámtábla, indexek, világítások, kürt. Bármilyen ilyen jellegű változtatás a garancia elvesztését vonja maga után. A járművön történő változtatás, vagy az eredeti alkatrészek eltávolítása veszélyeztetheti a jármú teljesítményét és biztonságát, vagy illegálissá teheti a motorkerékpár használatát. Tájékozódjunk az összes legalitást szabályzó utasításról, valamint az országos és helyi szabályokról, amik a jármű felszerelését szabályozzák. Óvakodjunk az olyan módosításoktól, amik a jármű teljesítményfokozását célozzák meg vagy módosítják az eredeti előírásokat. Semmilyen körülmények között se versenyezzünk a járművel. Ne motorozzunk az utat elhagyva. ÖLTÖZÉK Elindulás előtt ne felejtsük el felvenni a sisakot és rendesen becsatolni azt. Győződjünk meg arról, hogy a sisak közúti használata jóváhagyott, nem sérült és jól illeszkedik viselője fejéhez, valamint tiszta a plexije. Viseljünk védőruházatot, ami lehetőleg világos és feltűnő legyen, hogy a többi közlekedő könnyen észrevehesse, csökkentve ezzel a balesetek kockázatát, valamint a saját biztonságunkat, ha elesünk. A ruházat jól illeszkedő legyen, és húzzuk meg a csuklónál, valamint a bokánál. A laza öltözék, például a madzagok, öv, nyakkendő nem lóghatnak. Győződjünk meg róla, hogy ezek a ruhák vagy más hasonló dolgok nem tudnak például a kerékbe vagy más forgó alkatrészbe beleakadni. Ne tartsunk semmilyen éles vagy potenciálisan veszélyes tárgyat magunknál, például kulcsokat, tollat, üveget, stb.(ugyanez vonatkozik az utasra is!). 34

35 KIEGÉSZÍTŐK A motorkerékpár tulajdonosa a felelős a kiegészítők felszereléséért és használatáért. Győződjünk meg róla, hogy egyik felszerelt kiegészítő sem takarja el a kürtöt, a lámpákat, vagy nem befolyásolják azok működését, nincsenek a felfüggesztés útjában és nem befolyásolják a kormányzást. Továbbá nem akadályozzák a motorkerékpár irányítását, nem változtatják meg a hasmagasságot és nem befolyásolják a dőlési szöget. Ne szereljünk fel olyan kiegészítőket, melyek megakadályozzák a vezérlést vagy amik vészhelyzetben meghosszabbítják a reakcióidőt. A nagyobb idomok és a szélvédő plexi megváltoztatják a jármű aerodinamikus tulajdonságait és stabilitását, főleg magas sebességnél. Egy kiegészítő felszerelése után ellenőrizzük, hogy az rendesen hozzá van e rögzítve a járműhöz, és nem tud balesete okozni menet közben. Ne tegyünk fel újabb elektronikus dolgokat a motorkerékpárra és ne módosítsuk a gyárilag rajta lévőket. A túlterhelés váratlanul tönkreteheti a motort menet közben vagy a kisebb feszültség miatt a kürt és a fényszórók működésképtelenné válhatnak. Az Aprilia azt javasolja, hogy csak eredeti kiegészítőket használjunk (Aprilia gyári kiegészítők). Ne szállítson túl nagy táská(ka)t motorja oldalán és ne hordjon a karján bukósisakot, mert ezek esetleg megüthetnek más embereket vagy beakadhatnak, aminek bukás lehet a következménye. Figyeljen oda, hogy ne lépje túl a maximális terhelhetőséget motorja rakománya. Ha a motort túlterheli, számítson rá, hogy csökkenhet a stabilitása és irányváltoztató képessége Legyen óvatos és mértéktartó, mikor csomagokkal terheli motorját, mert ezek megváltoztathatják a menettulajdonságait. CSOMAGOK SZÁLLÍTÁSA A JÁRMŰVÖN Ne terhelje túl járművét. Ne akasszon nagy, nehéz vagy veszélyes tárgyakat a kormányra, a sárvédőre vagy a teleszkópokra, mert ezek akadályozhatják a motor irányíthatóságát, ami baleset előidézője lehet. 35

36 SCARABEO fejezet KARBANTARTÁS 36

37 Motorolaj szint A kötelezően előírt karbantartási időszakok táblázatában leírt gyakorisággal ellenőrizze a motorolaj szintjét illetve cseréltesse a motorolajat. A motorolaj cseréjét az Ön hivatalos aprilia kereskedésében végeztesse. GYAKRAN VAGY HOSSZÚ IDEIG NE ÉRINTKEZZEN A MOTOROLAJJAL, MERT EGÉSZSÉGKÁROSODÁST OKOZHAT. HA MOTOROLAJ KERÜL A KEZÉRE, ALAPOSAN MOSSA MEG A KEZEIT. A KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉHEZ AJÁNLOTT LATEX KESZTYŰ VISELETE. AZ OLAJAT TARTSA GYEREKEK ELŐL ELZÁRVA. KERÜLJE AZ OLAJ TERMÉSZETBE KERÜLÉSÉT. FIGYELMESEN BÁNJON A MOTOROLAJJAL, NE CSEPEGTESSE MELLÉ. FIGYELJEN RÁ HOGY NE KOSZOLJA ÖSSZE SZERELÉS KÖZBEN A KÖRNYEZŐ ALKATRÉSZEKET. MINDEN OLAJNYOMOT A LEHETŐ LEGALAPOSAN TAKARÍTSON LE. OLAJSZIVÁRGÁS VAGY EGYÉB HIBA ESETÉN KERESSE FEL APRILIA KERESKEDŐJÉT. MEGJEGYZÉS NE TÖLTSE A MOTOROLAJAT A MAX JELZÉS SZINTJE FÖLÉ. CSAK AZ AJÁNLOTT KENŐANYAGOK C. TÁBLÁZATBAN LEÍRT TÍPUSÓ MOTOROLAJAT HASZNÁLJON. 37

38 Olajszint ellenőrzése Csavarja vissza a nívópálcát teljesen a helyére. Helyezze a járművet középsztenderre Húzza ki ismét a nívópálcát és olvassa le az olajszintet az alábbiak szerint: A JÁRMŰVET SZILÁRD, SÍK TALAJON ÁLLÍTSA KÖZÉPSZTENDERRE. MAX= maximális megengedett olajszint MIN= minimális előírt olajszint A különbség a maximális és minimális olajmennyiség közt körülbelül 0,2 L. Az olajszint akkor megfelelő, ha a MIN jelzés fölött, a MAX jelzéshez közel áll. Szükség esetén töltsön után. A MOTOR ÉS A KIPUFOGÓRENDSZER EGYES ELEMEI NAGYON FORRÓAK LEHETNEK, ÉS A MOTOR LEÁLLÍTÁSA UTÁN IDŐBE TELHET HOGY KIHŰLJENEK. A SZERELÉSI MUNKÁK ELVÉGZÉSEKOZ VISELJEN HŐSZIGETELT KESZTYŰT VAGY VÁRJA MEG MÍG AZ ÖSSZES ALKATRÉSZ KIHŰL. Állítsa le a motort és hagyja kihűlni, ezalatt az olaj még könnyen le tud folyni a forgattyúsházból. MEGJEGYZÉS AZ ALÁBB LEÍRTAKTÓL VALÓ ELTÉRÉS AZ OLAJSZINT TÉVES MEGHATÁROZÁSÁT OKOZHATJA. Csavarja ki és távolítsa el a nívópálcát 1 Törölje le a nívópálcát egy tiszta rongydarabbal A MOTOR KÁROSODÁSÁNAK ELKERÜLÉSE ÉRDEKÉBEN AZ OLAJSZINTNEK MINDIG A MIN ÉS A MAX JELZÉS KÖZT KELL LENNIE. Olaj utántöltése Töltsön be egy kevés olajat a nívópálca nyílásán át, és várjon kicsit hogy az olaj egyenletesen eljusson a forgattyúsházba. Ellenőrizze az olajszintet és szükség esetén töltsön utána. Kis mennyiségekkel utántöltve addig ismételje, míg a kívánt olajszintet el nem éri. A művelet végén helyezze vissza helyére a nívópálcát 1. 38

39 Az olajcserét elvégzik az Ön hivatalos aprilia szervízében. NE HASZNÁLJA A JÁRMŰVET KEVÉS VAGY NEM MEGFELELŐ KENŐANYAGGAL, MERT EZ A MOTOR FOKOZOTT KOPÁSÁT OKOZHATJA, ÉS VISSZAFORDÍTHATATLAN KÁROKAT OKOZHAT AZ EGYES ALKATRÉSZEKBEN. Csavarja ki és távolítsa el a nívópálcát 1 Csavarja ki és távolítsa el az olajszűrőt 3 Olajcsere (03_04, 03_05, 03_06) Helyezze a robogót középsztenderre NE HASZNÁLJA A JÁRMŰVET KEVÉS VAGY NEM MEGFELELŐ KENŐANYAGGAL, MERT EZ A MOTOR FOKOZOTT KOPÁSÁT OKOZHATJA, ÉS VISSZAFORDÍTHATATLAN KÁROKAT OKOZHAT AZ EGYES ALKATRÉSZEKBEN. A JÁRMŰVET SZILÁRD, SÍK TALAJON ÁLLÍTSA KÖZÉPSZTENDERRE. A MOTOR ÉS A KIPUFOGÓRENDSZER EGYES ELEMEI NAGYON FORRÓAK LEHETNEK, ÉS A MOTOR LEÁLLÍTÁSA UTÁN IDŐBE TELHET HOGY KIHŰLJENEK. A SZERELÉSI MUNKÁK ELVÉGZÉSEKOZ VISELJEN HŐSZIGETELT KESZTYŰT VAGY VÁRJA MEG MÍG AZ ÖSSZES ALKATRÉSZ KIHŰL. Állítsa le a motort és hagyja kihűlni, ezalatt az olaj még könnyen le tud folyni a forgattyúsházból. MEGJEGYZÉS AZ ALÁBB LEÍRTAKTÓL VALÓ ELTÉRÉS AZ OLAJSZINT TÉVES MEGHATÁROZÁSÁT OKOZHATJA. A FÁRADTOLAJ KÖRNYEZETKÁROSÍTÓ VEGYÜLETEKET TARTALMAZ, EZÉRT AZ OLAJCSERÉT JAVASOLJUK HOGY HELYI APRILIA SZERVÍZÉBEN VÉGEZTESSE, AHOL MEGFELELŐEN GONDOSKODNAK A FÁRADT OLAJ KEZELÉSÉRŐL. Csavarja ki és távolítsa el az olaj leeresztő csavart 4, majd engedje le a teljes olajmennyiséget. Helyezze fel az új olajszűrőt és alaposan olajozza be a fömítő O-gyűrűt. Csavarja vissza és húzza meg az olajleeresztő csavart. A betöltőnyíláson át öntsön be 1,7 (250 cm3-es erőforrás esetén 1,1L) liter motorolajat. Csavarja vissza és húzza meg a nívópálcát. Indítsa be a motort és hagyja járni pár percet, majd állítsa le a motort és hagyja hűlni pár percig. Ellenőrizze az olajszintet a nívópálcával, és szükség esetén töltsön utána. 39

40 Ajánlott kenőanyag: Minden olajcsere alkalmával az Ajánlott termékek c. táblázatban előírt termékek közül válasszon a járműbe olajat. Hátsó kerékagy olajszintje (03_07, 03_08, 03_09) A kötelezően előírt karbantartási időszakok c. táblázatban előírt gyakorisággal ellenőrizze a váltóműolaj szintjét. A kötelezően előírt karbantartási időszakok c. táblázatban előírt gyakorisággal cserélje a váltóműolajat. Az Ön aprilia képviselőjénél elvégzik az olaj ellenőrzését és cseréjét. FIGYELMESEN BÁNJON A VÁLTÓMŰOLAJJAL, NE CSEPEGTESSE MELLÉ. FIGYELJEN RÁ HOGY NE KOSZOLJA ÖSSZE SZERELÉS KÖZBEN A KÖRNYEZŐ ALKATRÉSZEKET. MINDEN OLAJNYOMOT A LEHETŐ LEGALAPOSAN TAKARÍTSON LE. OLAJSZIVÁRGÁS VAGY EGYÉB HIBA ESETÉN KERESSE FEL APRILIA KERESKEDŐJÉT. Váltóműolaj szint ellenőrzése Helyezze a járművet középsztenderre. GYAKRAN VAGY HOSSZÚ IDEIG NE ÉRINTKEZZEN A MOTOROLAJJAL, MERT EGÉSZSÉGKÁROSODÁST OKOZHAT. HA MOTOROLAJ KERÜL A KEZÉRE, ALAPOSAN MOSSA MEG A KEZEIT. A KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉHEZ AJÁNLOTT LATEX KESZTYŰ VISELETE. AZ OLAJAT TARTSA GYEREKEK ELŐL ELZÁRVA. KERÜLJE AZ OLAJ TERMÉSZETBE KERÜLÉSÉT. A JÁRMŰVET SZILÁRD, SÍK TALAJON ÁLLÍTSA KÖZÉPSZTENDERRE. A MOTOR ÉS A KIPUFOGÓRENDSZER EGYES ELEMEI NAGYON FORRÓAK LEHETNEK, ÉS A MOTOR LEÁLLÍTÁSA UTÁN IDŐBE TELHET HOGY KIHŰLJENEK. A SZERELÉSI MUNKÁK ELVÉGZÉSEKOZ VISELJEN HŐSZIGETELT KESZTYŰT VAGY VÁRJA MEG MÍG AZ ÖSSZES ALKATRÉSZ KIHŰL. 40

41 Csavarja ki és távolítsa el a nívópálcát 1. Törölje le a nívópálcát egy tiszta rongydarabbal Csavarja vissza a nívópálcát teljesen a helyére. Húzza ki ismét a nívópálcát és olvassa le az olajszintet az alábbiak szerint: Ajánlott kenőanyag: Minden olajcsere alkalmával az Ajánlott termékek c. táblázatban előírt termékek közül válasszon a járműbe olajat. MAX= maximális megengedett olajszint MIN= minimális előírt olajszint Az olajszint akkor megfelelő, ha a MIN jelzés fölött, a MAX jelzéshez közel áll. NE HASZNÁLJA A JÁRMŰVET KEVÉS VAGY NEM MEGFELELŐ KENŐANYAGGAL, MERT EZ A MOTOR FOKOZOTT KOPÁSÁT OKOZHATJA, ÉS VISSZAFORDÍTHATATLAN KÁROKAT OKOZHAT AZ EGYES ALKATRÉSZEKBEN. Váltóműolaj csere (Scarabeo 400, 500) A SÚLYOS KÁROSODÁS ELKERÜLÉSE ÉRDEKÉBEN AZ OLAJSZINTNEK MINDIG A MIN ÉS MAX JELZÉS KÖZT KELL LENNIE! Helyezze a robogót középsztenderre Szükség esetén töltsön utána. A JÁRMŰVET SZILÁRD, SÍK TALAJON ÁLLÍTSA KÖZÉPSZTENDERRE. Utántöltés Töltsön be egy kevés olajat a nívópálca nyílásán át, és várjon kicsit hogy az olaj egyenletesen eljusson a forgattyúsházba. Ellenőrizze az olajszintet és szükség esetén töltsön utána. Kis mennyiségekkel utántöltve addig ismételje, míg a kívánt olajszintet el nem éri. A művelet végén helyezze vissza helyére a nívópálcát 2. A MOTOR ÉS A KIPUFOGÓRENDSZER EGYES ELEMEI NAGYON FORRÓAK LEHETNEK, ÉS A MOTOR LEÁLLÍTÁSA UTÁN IDŐBE TELHET HOGY KIHŰLJENEK. A SZERELÉSI MUNKÁK ELVÉGZÉSEKOZ VISELJEN HŐSZIGETELT KESZTYŰT VAGY VÁRJA MEG MÍG AZ ÖSSZES ALKATRÉSZ KIHŰL. 41

42 Állítsa le a motort és hagyja kihűlni, ezalatt az olaj még könnyen le tud folyni a forgattyúsházból. MEGJEGYZÉS AZ ALÁBB LEÍRTAKTÓL VALÓ ELTÉRÉS AZ OLAJSZINT TÉVES MEGHATÁROZÁSÁT OKOZHATJA. Az olajcserét elvégzik az Ön hivatalos aprilia szervízében. Gumiabroncsok (03_10, 03_11) A jármű belső nélküli gumiabroncsokkal van felszerelve. A VÁLTÓMŰ OLAJ CSERÉJEKOR ÜGYELJEN RÁ, NEHOGY OLAJ KERÜLJÖN A HÁTSÓ FÉKTÁRCSÁRA. Csavarja ki és távolítsa el a nívópálcát 1 Csavarja ki és távolítsa el az olajleeresztő csavart 3 Engedje le a teljes olajmennyiséget és gyűjtse össze egy megfelelő méretű tárolóedénybe. Csavarja vissza és húzza meg az olajleeresztő csavart 3. A betöltőnyíláson át öntsön be 0.25L liter váltóműolajat. Csavarja vissza és húzza meg a nívópálcát. Ellenőrizze az olajszintet a nívópálcával, és szükség esetén töltsön utána. Váltóműolaj csere (Scarabeo 250) A váltóműolaj cseréje ebben a típusban összetett művelet, mely szakértelmet igényel, ezért javasoljuk hogy keresse fel aprilia kereskedőjét, ahol a szükséges munkálatokat elvégzik. A GUMINYOMÁST RENDSZERESEN ELLENŐRIZZÜK SZOBAHŐMÉRSÉKLETEN. A FELMELEGEDETT GUMIABRONCSOK ELLENŐRZÉSE TÉVED ADATOK MEGÁLLAPÍTÁSÁHOZ VEZETHET. MINDIG ELLENŐRIZZÜK AZ ABRONCSOK NYOMÁSÁT HOSSZÚ UTAZÁS ELŐTT ÉS UTÁN. A TÚLFÚJT GUMI DURVA ÉRZÉST KELT VEZETÉS KÖZBEN, CSÖKKENTI A KOMFORTÉRZETET ÉS A STABILITÁST KANYARODÁS KÖZBEN. A TÚL ALACSONY GUMINYOMÁS MEGNÖVELI A FUTÓFELÜLET NAGYSÁGÁT, ÍGY NAGYOBB RÉSZE ÉRINKEZIK A GUMINAK A TALAJJAL. EZ ESETBEN A GUMI KÖNNYEN MEGCSÚSZHAT, A PEREMEKEN PEDIG ELFOGYHAT A TAPADÁS, AMI AZ IRÁNYÍTÁS ELVESZTÉSÉT VONJA MAGA UTÁN. A TAPADÁS SZINTÉN ELVESZTHETŐ ERŐS FÉKEZÉS KÖZBEN. TOVÁBBÁ A JÁRMŰ KANYARBAN KÖNNYEN MEGCSÚSZHAT. ELLENŐRIZZÜK A FUTÓFELÜLETET ÉS A GUMIK KOPOTTSÁGÁT IS. A TÚLZOTTAN KOPOTT GUMI KÖNNYEN NYÚLIK 42

43 ÉS VEZÉNYEZTETI A KEZELHETŐSÉGET. CSERÉLJÜK LE A GUMIT HA KOPOTTAS VAGY DEFEKTES A FUTÓFELÜLET NAGYOBB MINT 5MM-ES RÉSZÉN. A KEREKEKET MINDEN GUMICSERE VAGY JAVÍTÁS UTÁN KI KELL CENTÍROZTATNI. CSAK OYLAN MÉRETŰ GUMIKAT HASZNÁLJUNK, AMIKET A GYÁR MEGHATÁROZOTT (LÁSD MŰSZAKI ADATOK). MINDIG ELLENŐRIZZÜK, HOGY A SZELEPSAPKÁK A HELYÜKÖN VANNAK-E. ELLENKEZŐ ESETBEN A GUMIK HIRTELEN LEERESZTHETNEK. A GUMICSERE, JAVÍTÁS ÉS KARBANTARTÁS ÉS CENTÍROZÁS NAGYON FONTOS TEENDŐK. CSAK MEGFEFELŐ SZERSZÁMOKKAL ÉS TAPASZTALT SZERELŐVEL VÉGEZTESSÜK EL EZEKET A MŰVELETEKET. A GUMIKAT ÉS KEREKEKET HIVATALOS APRILIA SZERVIZZEL VAGY GUMISMŰHELLYEL SZERVIZELTESSÜK. AZ ÚJ GUMIKON VÉKONY FILMRÉTEG VAN. ÓVATOSAN VEZESSÜNK AZ ELSŐ PÁR KILOMÉTEREN. NE TEGYÜNK NEM SPECIFIKUS TERMÉKEKET A GUMIRA. HA A GUMIK ÖREGEK, AZ ANYAG MEGKEMÉNYEDIK ÉS NEM BIZTOSÍT KELLŐ TAPADÁST. EZ AKKOR IS BEKÖVETKEZHET A GUMIK A KOPÁSHATÁRON KÍVÜL VANNAK. ILYEN ESETBEN CSERÉLJÜK LE A GUMIKAT. GUMIABRONCSOK MINIMÁLIS PROFILMÉLYSÉGE Első: 2 mm Hátsó: 2 mm Alapos megfontolások után az aprilia az alábbi gumiméreteket hagyta jóvá a típusra: Első gumi: 110/ S belső nélküli Hátsó gumi: 150/ S belső nélküli Gyújtógyertya elhelyezkedése (03_12, 03_13, 03_14, 03_15) A kötelezően előírt karbantartási időszakok c. táblázatban leírt időközönként ellenőrizze a gyújtógyertyát, és cserélje azt. Rendszeresen ellenőrizze a gyertyát, szükség esetén távolítsa el a lerakódásokat róla, és cserélje amennyiben szükséges. A gyertya kivételéhez távolítsa el a vizsgűlóablakot az alábbiak szerint: Emelje fel az ülést Vegye le az akkumulátor borítását és csavarja ki a vizsgálóablakot rögzítő két csavart. Engedje le az ülést Csavarja ki és vegye ki az alsó rögzítőcsavarokat 2. Vegye le a vizsgálóablakot. A gyertya kivétele és tisztítása: MIELŐTT NEKILÁNÁNK A GYERTYÁK KISZERELÉSÉNEK, HAGYJUK A MOTORT SZOBAHŐMÉRSÉKLETRE HŰLNI AZ ESETLEGES ÉGÉSEK ELKERÜLÉSE VÉGETT. 43

44 juthasson a hengerbe. Húzza le a gyújtókábel csatlakozó pipáját a gyertyáról. Távolítson el minden szennyeződést a gyújtógyertya környékén. A mellékelt gyertyakulccsal csavarja ki, majd vegye ki a gyertyát óvatosan, ügyelve arra, nehogy szennyeződés Győződjön meg róla hogy a gyertya kerámia szigetelése és a központi elektróda nem sérült-e, és hogy nem tartalmaz-e korrózió vagy koksz lerakódási nyomokat. Szükség esetén használjon bronz/drótkefét a gyertya megtisztításához. Erősen fújjon levegőt a gyertyára, nehogy szennyeződés juthasson be vele a hengerbe. Cserélje ki a gyertyát, ha korrodálódott vagy sérült az elektróda vagy a szigetelés. Ellenőrizze az elektródhézag értékét hézagmérővel. Ügyeljen a testelektróda épségére. Győződjön meg róla, hogy az alátét jó állapotban van. Ha az alátét már fel volt szerelve, kézzel tekerje be a gyertyát, a menet megóvásának érdekében. A mellékelt gyertyakulccsal húzza meg a gyertyát egy fél fordulattal, hogy az alátét megszoruljon. Helyezze vissza a gyújtókábel csatlakozóját figyelmesen. Helyezze vissza a vizsgálóablakot. MOTORSÉRÜLÉST IDÉZHET ELŐ. CSAK AZ ELŐÍRT TÍPUSÚ GYERTYÁT HASZNÁLJA! Gyertya elektródhézag: mm Gyertya meghúzási nyomaték: 12-14Nm ( kg*m) A GYERTYA MEGHÚZÁSA NAGYON FONTOS, MERT HA KILAZUL, AZ A MOTOR FELHEVÜLÉSÉHEZ VEZEHTHET, AMI KOMOLY 44
