1 Rádiófrekvenciás Központi Vezérlés Az EFR RKV rendszerének általános áttekintése Sági József

2 RKV általános áttekintése I. RKV Rádiós Központi Vezérlés

3 RKV általános áttekintése II. Az RKV egyirányú rádiófrekvenciás kommunikációs rendszer, amely képes egy központi helyről egyidejűleg, nagyszámú végpontra információt eljuttatni vagy egyedi címzésű információk átvitelére is alkalmas. Az RKV jellegéből adódóan minden olyan vezérlési vagy szabályozási feladatra alkalmas, ahol nagyszámú felhasználó van, akikhez egy pontból kell információt küldeni és nincs szükség az információ vételének azonnali ellenőrzésére.

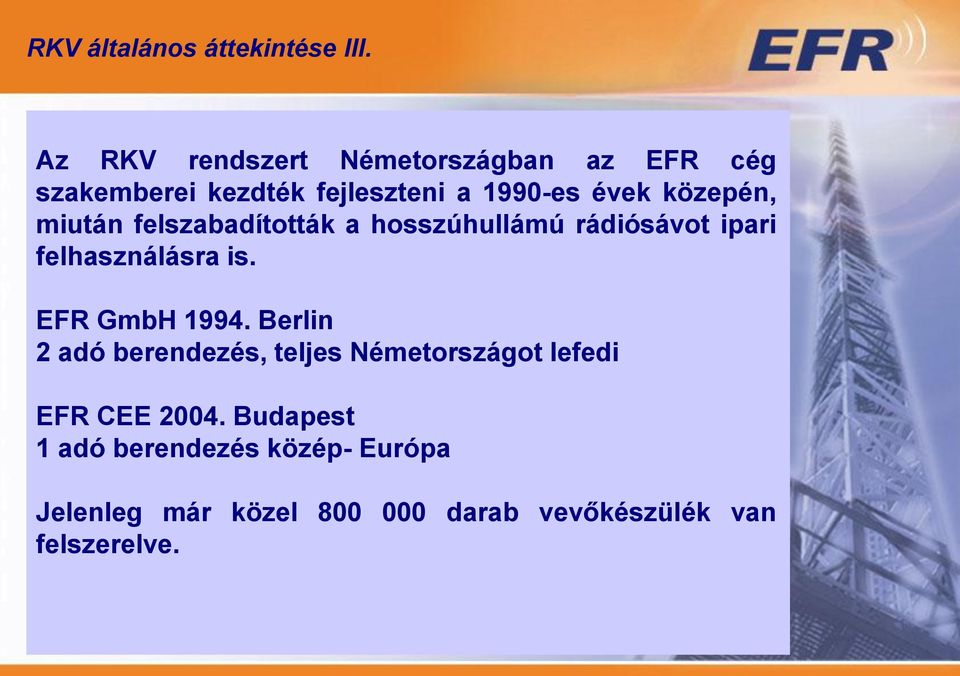

4 RKV általános áttekintése III. Az RKV rendszert Németországban az EFR cég szakemberei kezdték fejleszteni a 1990-es évek közepén, miután felszabadították a hosszúhullámú rádiósávot ipari felhasználásra is. EFR GmbH Berlin 2 adó berendezés, teljes Németországot lefedi EFR CEE Budapest 1 adó berendezés közép- Európa Jelenleg már közel darab vevőkészülék van felszerelve.

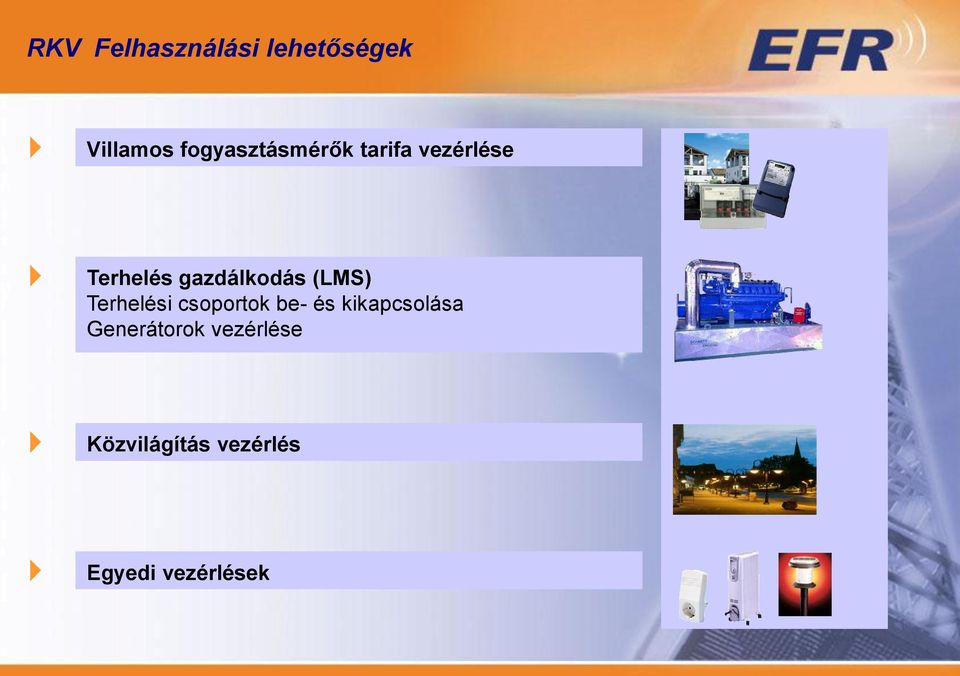

5 RKV Felhasználási lehetőségek Villamos fogyasztásmérők tarifa vezérlése Terhelés gazdálkodás (LMS) Terhelési csoportok be- és kikapcsolása Generátorok vezérlése Közvilágítás vezérlés Egyedi vezérlések

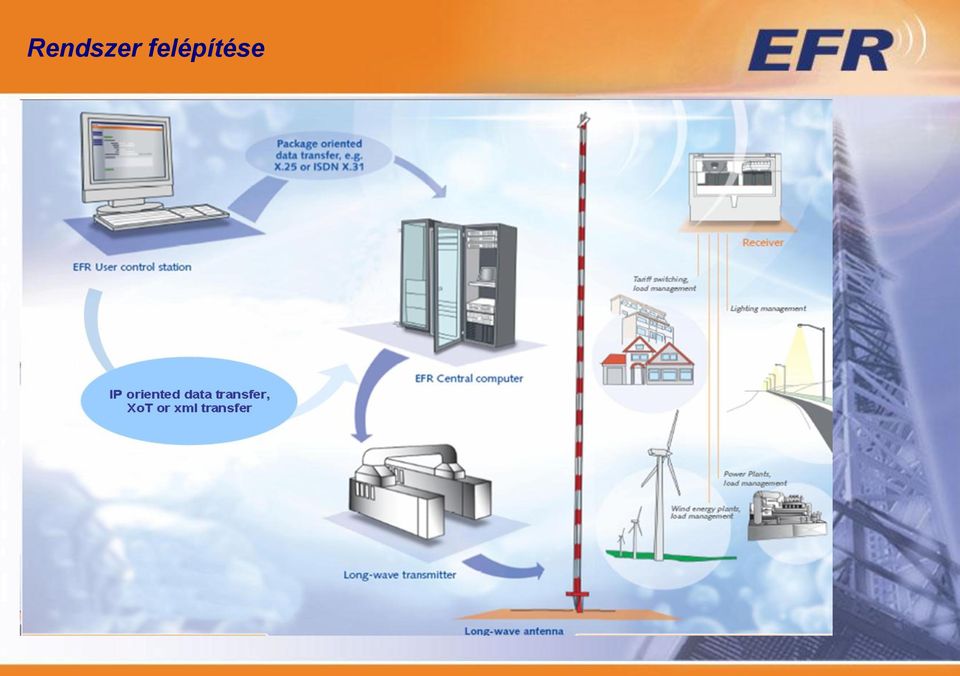

6 Rendszer felépítése

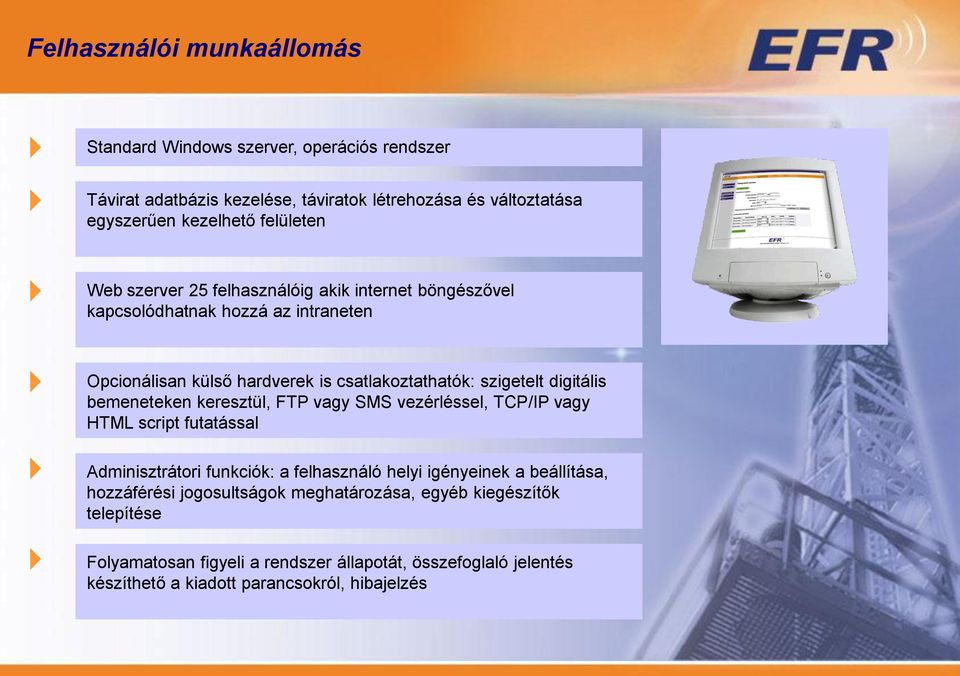

7 Felhasználói munkaállomás Standard Windows szerver, operációs rendszer Távirat adatbázis kezelése, táviratok létrehozása és változtatása egyszerűen kezelhető felületen Web szerver 25 felhasználóig akik internet böngészővel kapcsolódhatnak hozzá az intraneten Opcionálisan külső hardverek is csatlakoztathatók: szigetelt digitális bemeneteken keresztül, FTP vagy SMS vezérléssel, TCP/IP vagy HTML script futatással Adminisztrátori funkciók: a felhasználó helyi igényeinek a beállítása, hozzáférési jogosultságok meghatározása, egyéb kiegészítők telepítése Folyamatosan figyeli a rendszer állapotát, összefoglaló jelentés készíthető a kiadott parancsokról, hibajelzés

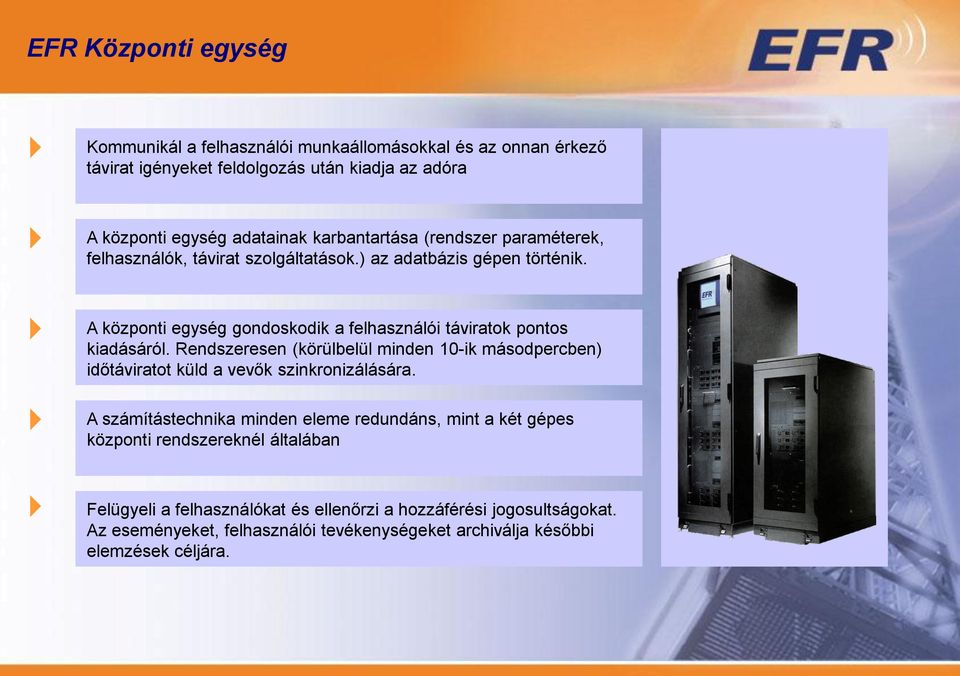

8 EFR Központi egység Kommunikál a felhasználói munkaállomásokkal és az onnan érkező távirat igényeket feldolgozás után kiadja az adóra A központi egység adatainak karbantartása (rendszer paraméterek, felhasználók, távirat szolgáltatások.) az adatbázis gépen történik. A központi egység gondoskodik a felhasználói táviratok pontos kiadásáról. Rendszeresen (körülbelül minden 10-ik másodpercben) időtáviratot küld a vevők szinkronizálására. A számítástechnika minden eleme redundáns, mint a két gépes központi rendszereknél általában Felügyeli a felhasználókat és ellenőrzi a hozzáférési jogosultságokat. Az eseményeket, felhasználói tevékenységeket archiválja későbbi elemzések céljára.

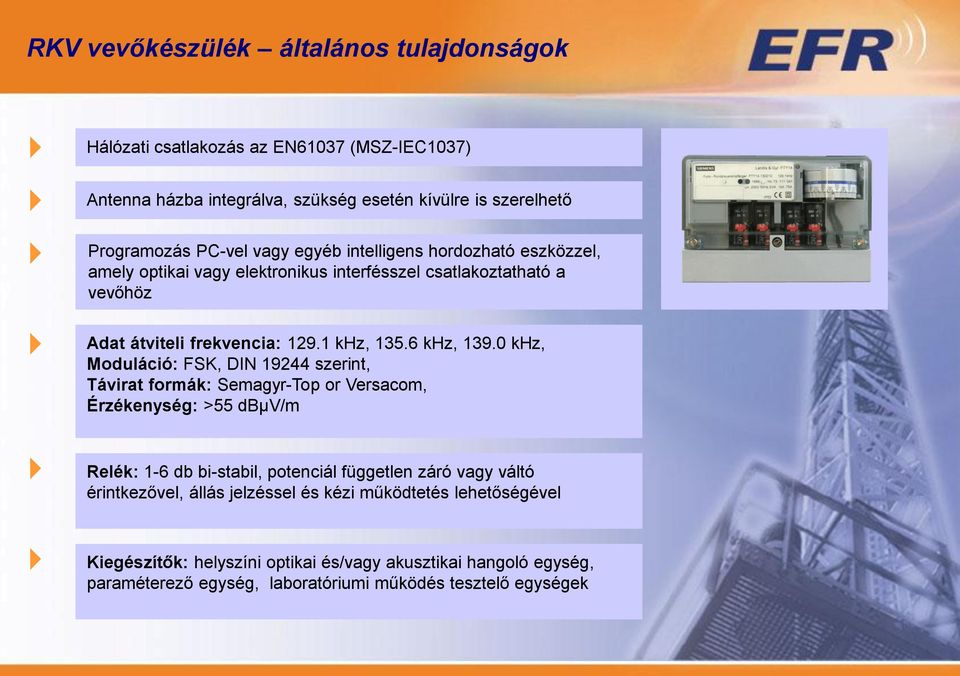

9 RKV vevőkészülék általános tulajdonságok Hálózati csatlakozás az EN61037 (MSZ-IEC1037) Antenna házba integrálva, szükség esetén kívülre is szerelhető Programozás PC-vel vagy egyéb intelligens hordozható eszközzel, amely optikai vagy elektronikus interfésszel csatlakoztatható a vevőhöz Adat átviteli frekvencia: khz, khz, khz, Moduláció: FSK, DIN szerint, Távirat formák: Semagyr-Top or Versacom, Érzékenység: >55 dbµv/m Relék: 1-6 db bi-stabil, potenciál független záró vagy váltó érintkezővel, állás jelzéssel és kézi működtetés lehetőségével Kiegészítők: helyszíni optikai és/vagy akusztikai hangoló egység, paraméterező egység, laboratóriumi működés tesztelő egységek

10 Elektromágneses jelek terjedése - térhullámok Az elektromágneses jel felületi és térhullámok útján terjed. Térhullám Ionoszféra Visszavert térhullámok Az ionoszféra D-rétegéről visszaverődő térhullámok elvileg alkalmasak üzenet átvitelre. A visszavert jellel nagy távolságok hidalhatók át. LW adóberendezés A térhullámok minőségét erősen befolyásolják a napi, szezonális és időjárási változások. A térhullámok nem használhatók megbízhatóan vezérlési célokra.

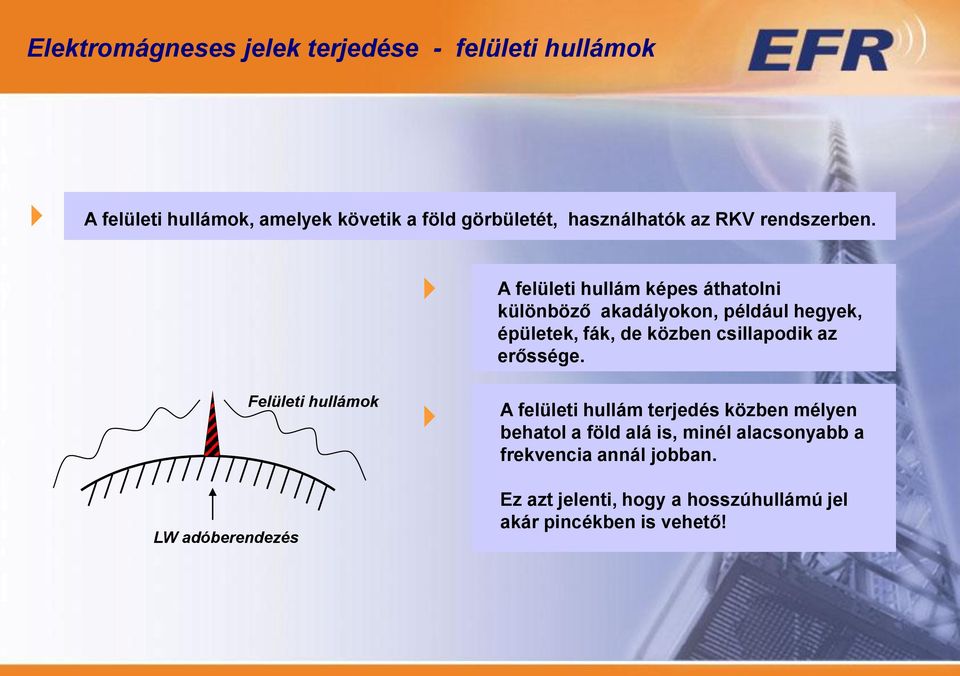

11 Elektromágneses jelek terjedése - felületi hullámok A felületi hullámok, amelyek követik a föld görbületét, használhatók az RKV rendszerben. A felületi hullám képes áthatolni különböző akadályokon, például hegyek, épületek, fák, de közben csillapodik az erőssége. LW adóberendezés Felületi hullámok A felületi hullám terjedés közben mélyen behatol a föld alá is, minél alacsonyabb a frekvencia annál jobban. Ez azt jelenti, hogy a hosszúhullámú jel akár pincékben is vehető!

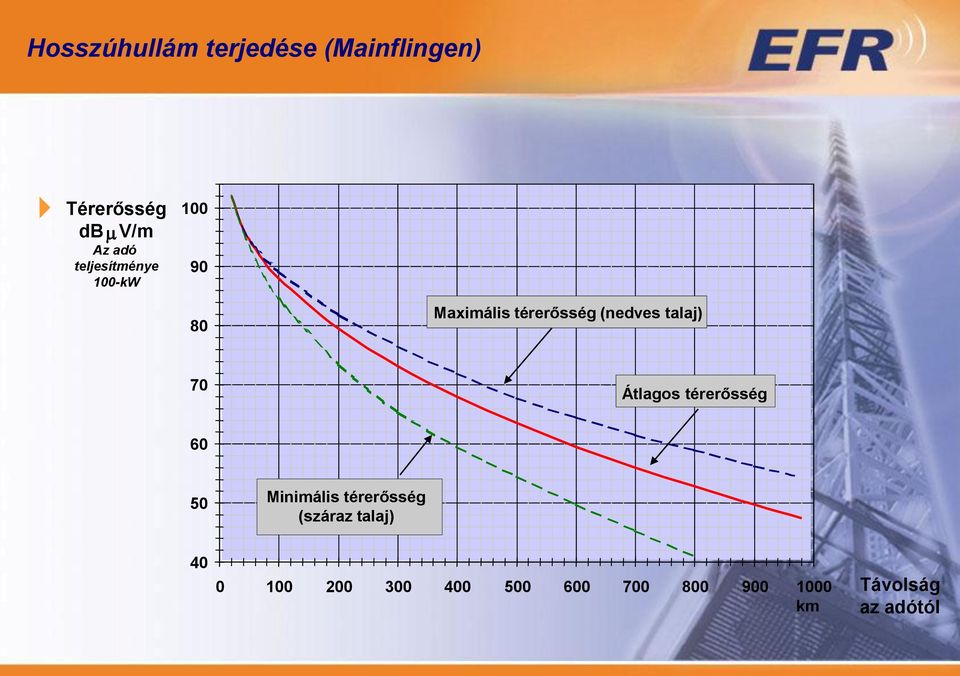

12 Hosszúhullám terjedése (Mainflingen) Térerősség db m V/m Az adó teljesítménye 100-kW Maximális térerősség (nedves talaj) 70 Átlagos térerősség Minimális térerősség (száraz talaj) km Távolság az adótól

13 EFR távirat felépítése DIN FT 1.2 IEC 57 (Sec)67 and ICE 57(CO) Length P 1 0 Length repeated P P 1 0 Reserved Tel.-nummber P 1 0 EVU address (1) P 1 0 EVU-address (2) P 1 0 P Start signal Length of telegram Telegram no. User address 6 / 24 bytes Telegram header Information section P 1 0 P 1 0 P 1 0 Test total P Test total and telegram end

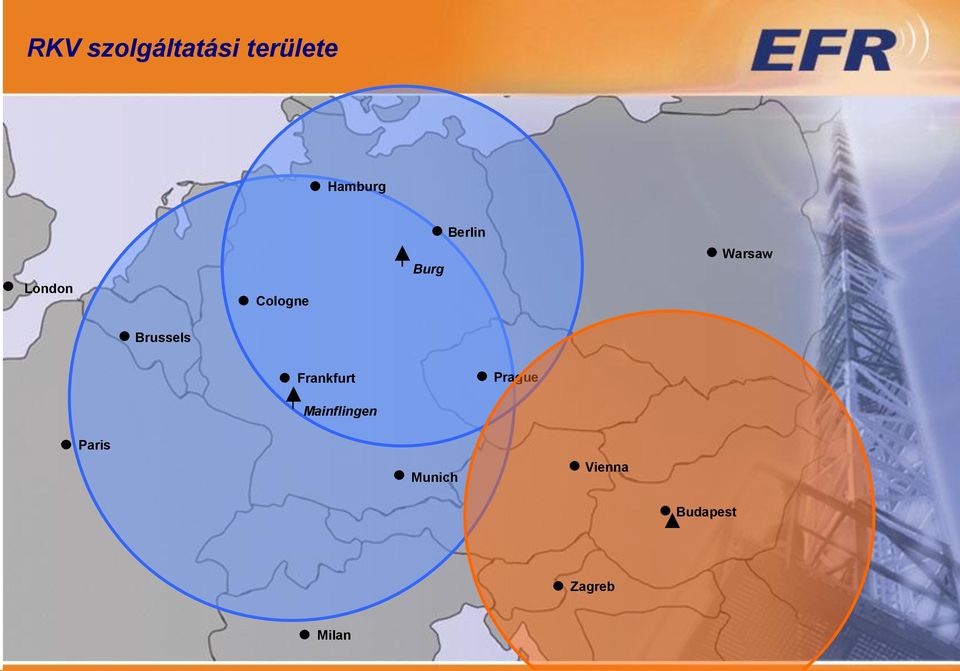

14 RKV szolgáltatási területe Hamburg Berlin London Cologne Burg Warsaw Brussels Frankfurt Prague Mainflingen Paris Munich Vienna Budapest Zagreb Milan

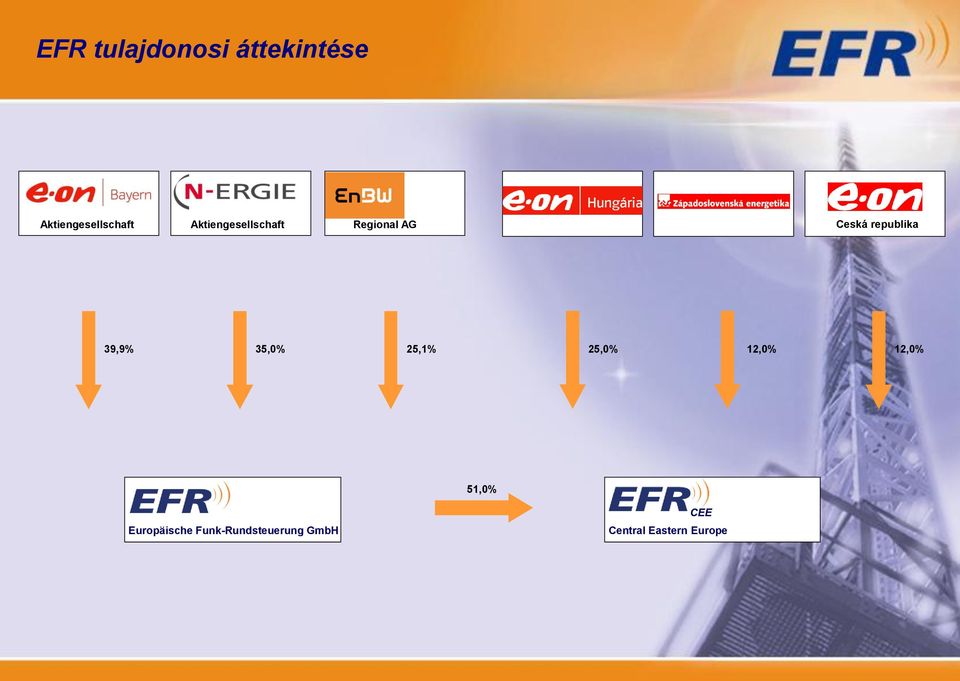

15 EFR tulajdonosi áttekintése Aktiengesellschaft Aktiengesellschaft Regional AG Ceská republika 39,9% 35,0% 25,1% 25,0% 12,0% 12,0% 51,0% Europäische Funk-Rundsteuerung GmbH CEE Central Eastern Europe

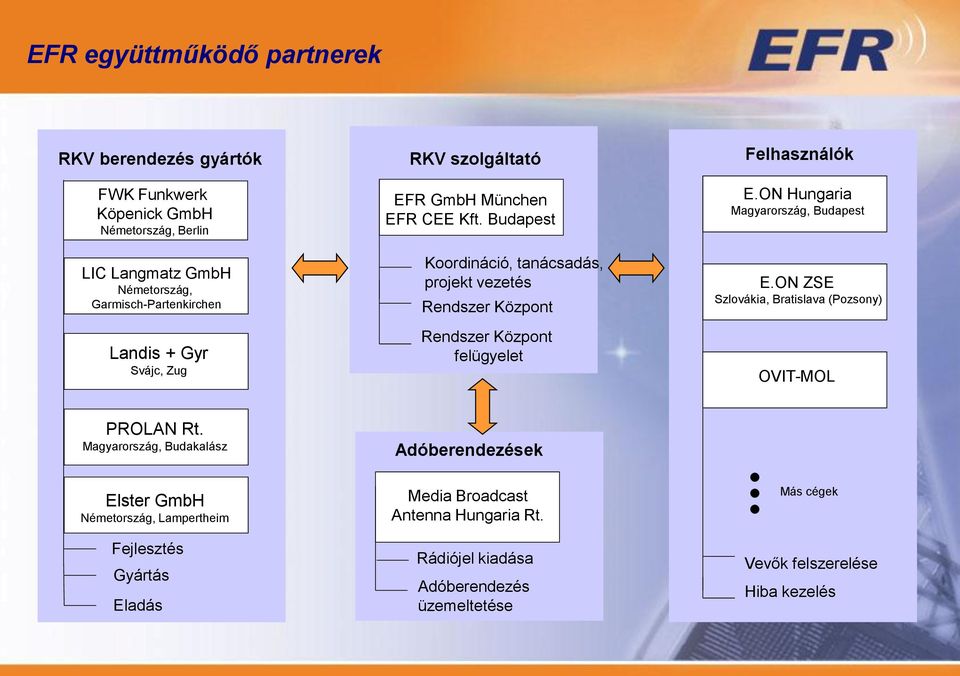

16 EFR együttműködő partnerek RKV berendezés gyártók RKV szolgáltató Felhasználók FWK Funkwerk Köpenick GmbH Németország, Berlin LIC Langmatz GmbH Németország, Garmisch-Partenkirchen Landis + Gyr Svájc, Zug EFR GmbH München EFR CEE Kft. Budapest Koordináció, tanácsadás, projekt vezetés Rendszer Központ Rendszer Központ felügyelet E.ON Hungaria Magyarország, Budapest E.ON ZSE Szlovákia, Bratislava (Pozsony) OVIT-MOL PROLAN Rt. Magyarország, Budakalász Adóberendezések Elster GmbH Németország, Lampertheim Fejlesztés Gyártás Eladás Media Broadcast Antenna Hungaria Rt. Rádiójel kiadása Adóberendezés üzemeltetése Más cégek Vevők felszerelése Hiba kezelés

17 References (exemplary) Regional AG

18 RKV szolgáltatás Elérhetőség: EFR CEE Kft Budapest, Roosevelt tér 7-8. Tel: (+36 1) Sági József, (+36 20) , Kínálat: - Műszaki tanácsadás - RKV rendszer tervezés - RKV rendszer elemek szállítása - Szolgáltatási szerződés megkötése - Üzemeltetési támogatás
