1 Rádiófrekvenciás körvezérlés a Lakihegyi Adóból A MEE Automatizálási és Informatikai Szakosztálya és az EFR CEE Kft. szakmai rendezvénye Lakihegy, június 25. 1

2 Tartalom Az RKV születése, új szempontok Kódrendszerek Címzési rendszer Vevőkészülékek Vezérlések, motivációk, jogszabályok Rendszerfelépítés 2

3 Születés A kis áramszolgáltatók (Stadtwerke) egyesülése, HH adók felszabadulása adó - 24 frekvencia - 6 cég 23 raszter Forrás: 3

4 Születés További szempontok a gazdaságossági számításhoz Az EED 1200MW teljesítményt 73db (nem mindegyik saját tulajdonú) 120kV-os alállomással, míg egy német szolgáltató 1500MW-ot 100db alállomással oszt el. Az EED-nél 41db HKV adóberendezésre jutott 250edb vevő, amely 6edb vevő / alállomásnak felel meg. A 40MVA-es ÜBT TRF miatt a megszakítók és a sínezés eddig 40MVA-ra készült. Előtérbe kerül a kisállomások (16-25MVA) építése. Folyamatban van egy mikro (10-16MVA), konténeres alállomás építése. Egy konténerben van a kV-os mező és szekunderezés is. A TIA424-es csatoló (20kV, 40MVA) vesztesége névleges teljesítményen 1,5kW. Változik az energiarendszer felépítése, a termelők elszórtan jelentkeznek. Hangfrekvenciás szűrők beépítése, kb. 20mFt. Felharmonikusok. 4

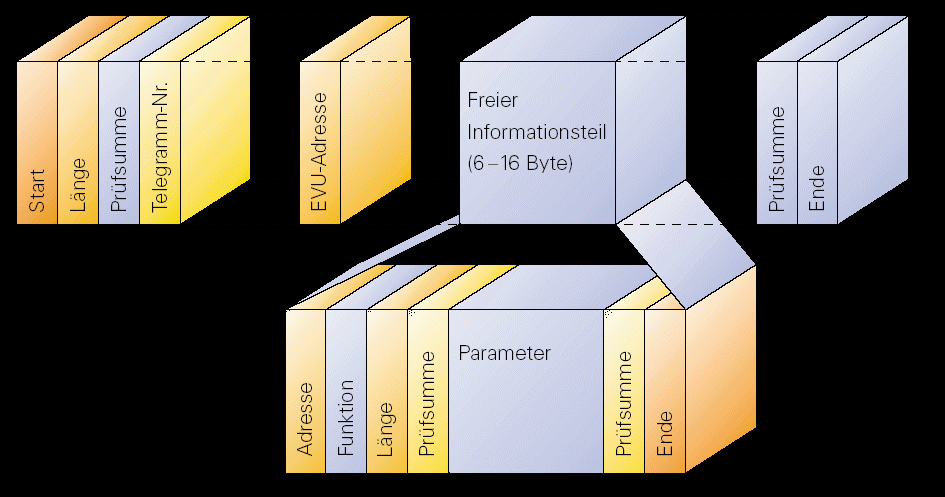

5 Kódrendszerek Az EFR adó a felhasználó adatait keretbe foglalja, a legfontosabb részei: - Felhasználói cím, 0x0000 broadcast üzenet - Üzenet, max. 24 byte - Ellenőrző összeg Forrás: EFR 5

6 Kódrendszerek, VERSACOM A szint terület 1-6 B szint körzet 1-32 C szint tipus 1-16 D szint csoport 1-16 A szint 1 (terület) B szint... (körzet) Tipus C szint (tipus) Tipus 16 Csoport D szint (csoport) Csoport Forrás: ABB 6

7 Kódrendszerek, VERSACOM Menetrendek Egy relé napi kapcsolási időpontjainak a listája időpárok formájában. Egy vevőben több menetrend is lehetséges és egy reléhez több menetrend is tartozhat, de egy menetrend csak egy relével rendelhető össze. A megcímzett relék menetrendjeiben egy be- és kikapcsolási időpont párt ír át Menetrendek hét napjai szerinti engedélyezése vagy tiltása Időpárok vagy a teljes menetrend törlése 7

8 Kódrendszerek, VERSACOM Naptár A megcímzett relék menetrendjeinek dátum szerinti működését vezérli A paranccsal max. 64db dátumpár és 15db menetrend választható ki a vevőkészülékben. Minden vevőkészülékben tárolt dátumpár tartalmaz egy kezdő dátumot (hónap, nap) és egy záró dátumot (hónap, nap). Az így kijelölt időszakban a dátumpárhoz rendelt menetrendek működése engedélyezett az ezen kívül eső időszakban nem. A naptár szerinti vezérléssel együtt használható a heti napok szerinti vezérlés is, de a naptár szerinti vezérlés magasabb prioritású. 8

9 Kódrendszerek, VERSACOM Funkció Leírás 0000 Naptár 0001 Menetrend paraméterezése 0010 Funkcióbővítésre foglalt 0011 Menetrend kiválasztás 0100 Időszinkronizáció 0101 Kapcsolási parancs 'A' 0110 Kapcsolási parancs 'B' 0111 Gyártóspecifikus további funkciók 1000 Dinamikus bekapcsolás 1001 Ciklus indítás I Ciklus indítás II Számláló nullázása 1100 Vevőkészülék működésének tiltása 1101 Ellenőrző parancs (teszt) 1110 Vevőkészülék működésének engedélyezése 1111 Kikapcsolás és menetrend tiltás 9

10 Kódrendszerek, SEMAGYR-TOP HKV SEMAGYR A és a SEMAGYR-TOP kód 110ms Start ms 577ms 407ms ms 10

11 Kódrendszerek, SEMAGYR-TOP Funkció Leírás 0000 Gyártóspecifikus további funkciók 0001 Funkcióbővítésre foglalt 0010 Körvezérlő napok szinkronozása 0011 Részprogramok szinkronozása 0100 Bejegyzés... létrehozása; dátumtartománnyal 0101 Bejegyzés... létrehozása; dátumtartomány nélkül 0110 Bejegyzés... törlése 0111 Bejegyzés végrehajtás... tiltása 1000 Bejegyzés végrehajtás... engedélyezése 1001 Funkcióbővítésre foglalt 1010 Időzítési értékek paraméterezése 1011 Flag-ek paraméterezése 1100 Indextartomány A tiltása és B engedélyezése 1101 Két bejegyzés idősorainak létrehozása azonos dátummal 1110 Közvetlen parancs 1111 Funkcióbővítésre foglalt 11

12 Címzési rendszer A vevőkészülékek programkódjainak értelmezése A hangfrekvenciás vevőkészülékek (HKV) vezérlésénél van egy automatikusan teljesülő kiválasztási, címzési szint. A vevő mindig annak az adónak a parancsait hajtja végre amelynek ellátási területén felszerelték. Az RKV rendszerben ez nem teljesül, a rádióadó az összes vevőkészüléket képes működtetni. Ezért bevezettük egy régiószintű címzést. A HKV-val szerzett tapasztalatok azt mutatták, hogy bojler- és kályhacsoport túl kevés. Egy-egy HKV csoport vezérlése az EED-nél akár 30MW nagyságrendű teljesítményingadozást is okozhat az energiarendszerben. A MAVIR rendszerszinten 100MW/5 perc meredekségű változást enged meg. Emiatt RKV csoportot használunk. 12

13 Címzési rendszer Az RKV rendszer címzésénél területi struktúrát alkalmazunk, az utólagos vevőátprogramozás költséges. Emiatt nincs alállomási szintű terheléskorlátozási lehetőség! 1. alállomás 2. alállomás Új alállomás 3. alállomás 4. alállomás 13

14 Címzési rendszer Az EED régiói 14

15 Címzési rendszer Funkció Bojler Kályha Csúcskizárás Tarifaváltás Közvilágítás Díszvilágítás Direkt hűtés/fűtés (pl.:padfűtés) Tartalék Tartalék Tartalék Tartalék Tartalék Tartalék Tartalék Tartalék 5 Funkció - Kapcsolóóra + Direkt vezérlés Funkció Győr régió Székesfehérvár régió Szombathely régió Tatabánya régió Veszprém régió Tartalék régió Tartalék régió 15

16 Címzési rendszer Funkció Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum Műszaki centrum 16

17 Címzési rendszer Azonosító címke Karakterpozíció Vevő program információ K 1 6 R N É V Az egyes adatok jelentése Poz. Leírás Betűjel Megnevezés 1 Funkciókód betűjele B K C T F V Bojler Kályha Csúcskizárás Tarifa Direkt fűtés/hűtés Közvilágítás 2..3 Csoport azonosítója A csoport sorszáma 4..7 Régiónév RNÉV GYOR (Győr), SZFV (Székesfehérvár), SZOM (Szombathely), VESZ (Veszprém), TBAN (Tatabánya) 17

18 Vevőkészülékek Az EHU-nál használt vevőtípusok Landis & Gyr: LIC Langmatz: PROLAN: FTY16, FTY263, FTY243 EK393, EK593 RRCR100, RRCR110, RRCR230 18

19 Landis & Gyr FTY16 Adattábla Kommunikációscsatlakozó, opt. Antenna és rádióvevő Maximum 6db dugaszolható relé Rövid kapocsfedél 19

20 Landis & Gyr FTY263 Adattábla Kommunikációscsatlakozó, opt. Antenna és rádióvevő Maximum 6db dugaszolható relé Hosszú kapocsfedél 20

21 Landis & Gyr FTY243 Antenna és rádióvevő Adattábla Maximum 3db dugaszolható relé és 1db fixen beépített relé Kommunikációscsatlakozó, opt. Kapocsfedél 21

22 LIC-Langmatz EK393 Rádióvevő Adattábla Kommunikációscsatlakozó, opt. Antenna Maximum 6db dugaszolható relé Kapocsfedél 22

23 LIC Langmatz EK593 Antenna Adattábla Kommunikációscsatlakozó, opt. Maximum 3db dugaszolható relé Kapocsfedél 23

24 PROLAN RRCR100 Kommunikációscsatlakozó, opt. Önbeálló antenna Rádióvevő Adattábla Maximum 3db dugaszolható relé Kapocsfedél 24

25 PROLAN RRCR110 Kommunikációscsatlakozó, opt. Önbeálló antenna Rádióvevő Adattábla Maximum 3db dugaszolható relé Kapocsfedél 25

26 PROLAN RRCR230 Kommunikációscsatlakozó, opt. Önbeálló antenna Rádióvevő Működésjelző LED-ek Adattábla Maximum 3db dugaszolható relé Kapocsfedél 26

27 Vevőkészülék darabszámok 27

28 A vevőkészülékek antennájának beállítása Az RKV vevők helyes működése érdekében az antennát megfelelő irányba kell forgatni. A beállítás célja, hogy a vevőkészüléket a rádióadó antennájával összekötő egyenesre a vevő antennája merőleges legyen. Így biztosítható a legjobb minőségű rádióvétel. A beállítás módja vevőkészülékenként eltérő, az adott típus leírásánál található. A német gyakorlat szerint az esetek 3%-ban van szükség külső antenna használatára, mert a mérőszekrényben nem lehet fogni a rádióadásokat. Ilyen modulokat később a raktárból lehet igényelni. A kiegészítő modulok vevőkészülék típusonként változnak. 90 FIGYELEM! A vevőkészüléket nem szabad 90 -ban elforgatva felszerelni! Az antennatárcsának minden esetben 28 vízszintesen kell állnia!

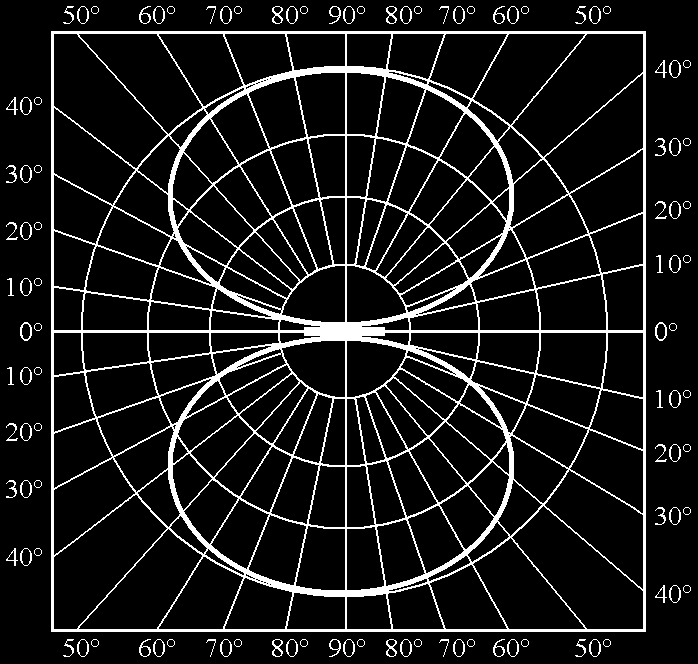

29 A vevőkészülékek antennájának beállítása Az antenna iránykarakterisztikája a hossztengelyére nézve szimmetrikus. Emiatt a beállításánál a kívánt irány ±180 is tökéletesen megfelel. FIGYELEM! Az antennák egy rövid vezetékkel kapcsolódnak a vevőkészülékek elektronikájához, többszöri körbefordítást nem visel el! Igyekezzünk a legkisebb mértékű forgatással beállítani! Dipól antenna iránykarakterisztikája 29

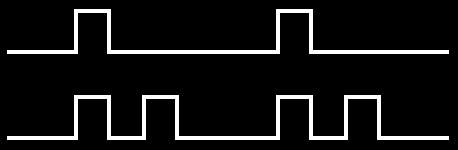

30 A vevőkészülékek antennájának beállítása Rádióvételt jelző LED Van vétel Nincs vétel Van időszinkron Nincs időszinkron 30

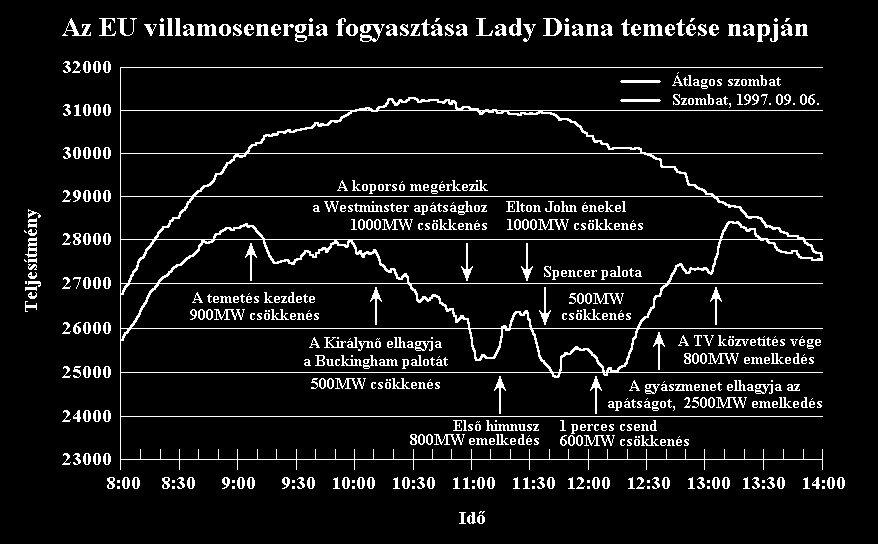

31 Vezérlés 31

32 Vezérlés, 2008-ig Ez a vezérlés igen jól alkalmazkodott a fogyasztói igényekhez, de mesterséges csúcsokat produkált a délutáni ráfűtés időszakában. Az időtartam túl rövid volt ahhoz, hogy kellően el tudjuk osztani a terhelést. A vevőkészülékek által biztosított fűtési idő 2008-ig Hétköznap órás fűtési időt biztosítottunk: 2-2,5 óra fűtés napközben a délutáni völgyidőszakban 13:00-tól 17:00-ig 9 óra fűtés az éjszakai időszakban 20:00-tól 07:00-ig Hétvégén és ünnepnapokon 24 órás fűtési időt biztosítottunk 32

33 Vezérlés Az új villamosenergia törvény jelentős változásokat hozott 115/2007 GKM rendelet Időszámítás Naponta Ebből völgyidőszakban Téli időszámítás min. 8 óra, min. 5, max. 6 óra Nyári időszámítás min. 6 óra, min. 4, max. 5 óra 44/2008 KHEM rendelet Időszámítás Naponta Ebből völgyidőszakban Téli időszámítás min. 8 óra, min. 5, max. 6 óra Nyári időszámítás min. 7 óra, min. 4, max. 5 óra A csúcsidőszakba eső villamosenergia-ellátás alkalmankénti időtartama nem lehet rövidebb 30 percnél. 33

34 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 Vezérlés, 2008-tól A terhelési görbe sokkal kiegyensúlyozottabb lett, azonban a vezérlés nem találkozik a fogyasztói igényekkel

35 Vezérlés, program Régi vezérlőprogram Új vezérlőprogram 35

36 Vezérlés, kereskedelmi termékek 36

37 Vezérlés :00 0:45 1:30 2:15 3:00 3:45 4:30 5:15 6:00 6:45 7:30 A TGR rendszer problémája az on-line mérésadatgyűjtés. 8:15 9:00 9:45 10:30 11:15 12:00 12:45 13:30 14:15 15:00 15:45 16:30 17:15 18:00 18:45 15 perces energiafogyasztásból 5 perces teljesítmény adatokból 19:30 20:15 21:00 21: :30 23:15

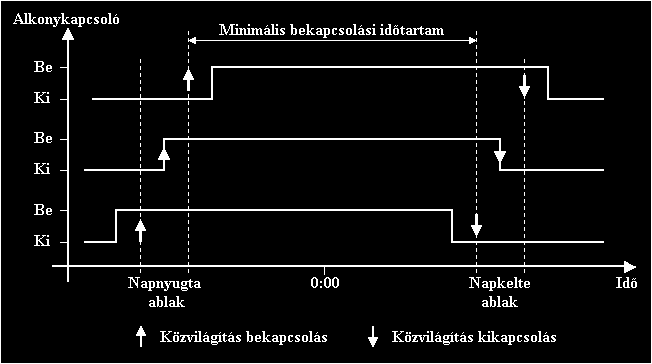

38 Közvilágítás Alkonykapcsolós vezérlés esetén az RKV rendszerben mindig szükség van adásokra a vevőben tárolt, előre definiált időpontok miatt. 38

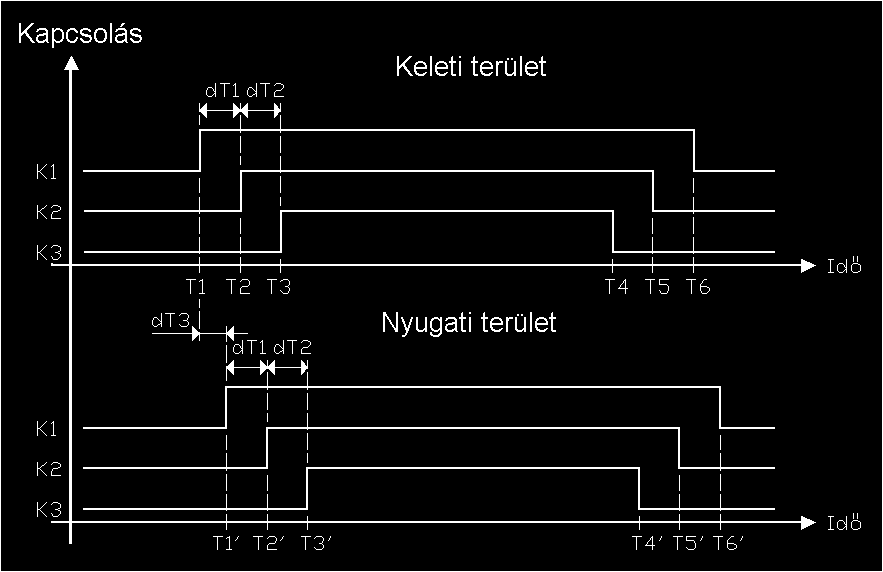

39 Közvilágítás, késleltetések, offset 39

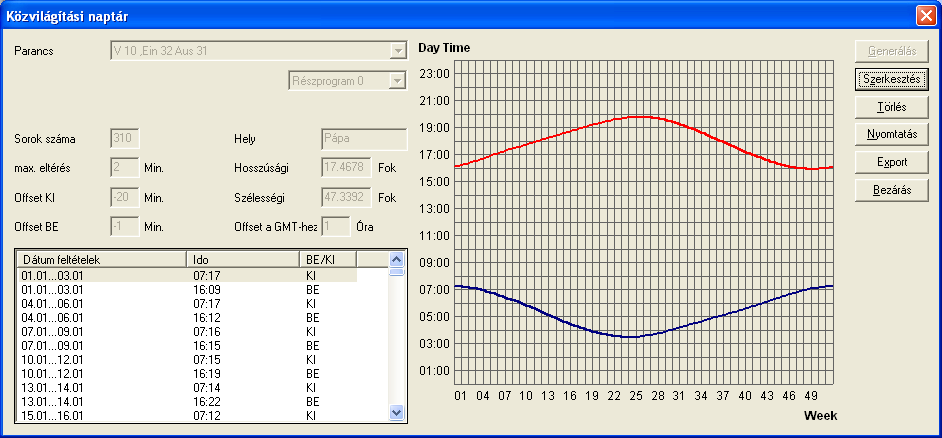

40 Közvilágítás, közvilágítási naptár, asztronómiai vezérlés Az asztronómiai adatokat a kívánt földrajzi koordinátákra számíthatjuk ki, ahol megadhatjuk a felbontást és az offset adatokat. A generált adatokat kézzel módosíthatjuk. 40

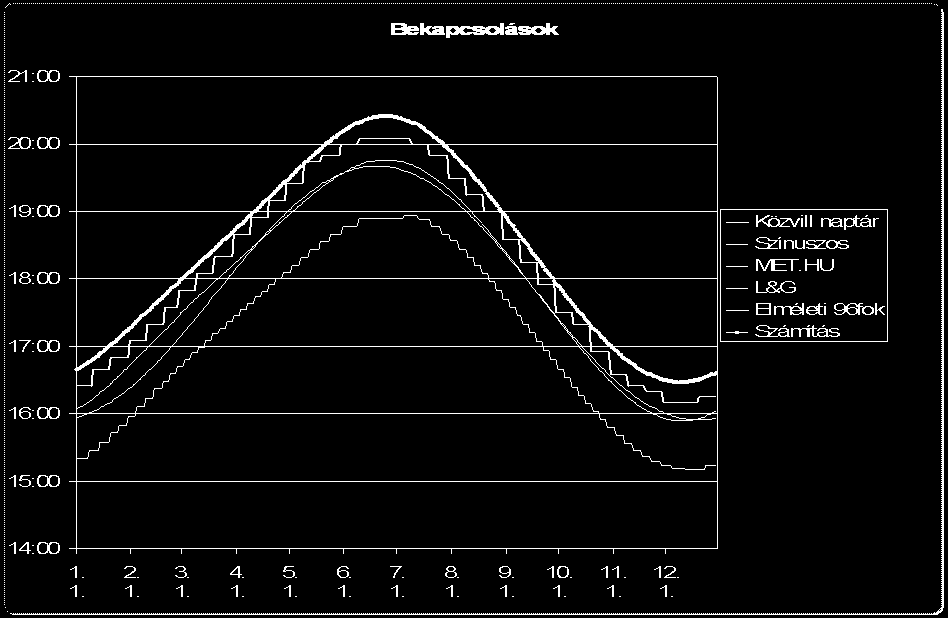

41 Közvilágítás, közvilágítási naptár, asztronómiai vezérlés Forrás: PROLAN 41

42 Rendszerfelépítés EFR terminál EFR központ X25 ÁSZ WAN Elcom MAVIR Teljesítménygazdálkodási rendszer (KVK) Felügyeleti rendszer (SCADA) Forrás: PROLAN HKV KK és HK konzol RTU 42

43 Köszönöm a figyelmet! Gyimesi Ferenc Teljesítménygazdálkodási területi referens Üzemirányítási osztály Iparági: Városi: (96) Mobil: (30) ferenc.gyimesi@eon-hungaria.com 43
