Bioelektromos impedancia Impedancia (Z) 3 különbözô frekvencián (5kHz, 50 khz, 250 khz), a test 5 szegmensében (jobb kar, bal kar, törzs, jobb

Átírás

1 Legfontosabb jellemzôk Bioelektromos impedancia Impedancia (Z) 3 különbözô frekvencián (5kHz, 50 khz, 250 khz), a test 5 szegmensében (jobb kar, bal kar, törzs, jobb analízis (BIA) mérés láb, bal láb) elvégzett 15 impedancia mérés Elektróda Négypólusú, 8 ponton érintkezô elektróda rendszer Mérési módszer Direkt szegmentális multi-frekvenciás bioelektromos impedancia analízis módszer, DSM-BIA módszertestösszetétel számítás módszere Nem használ empirikus becsléseket Kimenetek Felnôttek számára Teljes test víz, Fehérje, Ásványianyag, Testzsír tömeg, Zsírmentes testtömeg,, Vázizom tömeg (SMM), Testzsír százalék, Derék-csípô arány, Tápláltság értékelése (Fehérje, Ásványianyag, Zsír), Javaslat testsúlyváltoztatásra (, SMM, Zsír), Elhízás diagnózis (BMI, PBF, WHR), Javaslat (, Zsír, Izom), Szegmentális zsírmentes tömeg, Szegmentált Zsírtömeg, Edzéstervezô, Fittség, Alapanyagcsere, Impedancia, minden frekvencián illetve szegmensben Gyermekek számára Testság, Testvíz, Fehérje, Ásványianyag, Testzsír tömeg,, Vázizom tömeg, Szegmentált zsírmentes tömeg értékelés, Növekedési görbe (, Testság), célérték, Javaslat (, Zsír, Izom), Testtömeg index, Testzsír százalék, Elhízás foka, Alapanyagcsere, Növekedési pontszám Mûködési jellemzôk Logó elhelyezés Adatlap típusa Hang Képernyô Adattárolás Kezelôfelület USB adattároló használata Adatmentés Nyomtató kapcsolódás Részletes leírás Lehetôség van arra, hogy feltüntetésre kerüljön a felhasználó neve, címe és telefonszáma Alap: Testösszetétel adatlap felnôtteknek (elôre nyomtatott/sima papír) Testösszetétel adatlap gyermekeknek (elôre nyomtatott/sima papír) Opcionális: termikus adatlap (hônyomtató használata esetén) Hangvezérléses instrukciók A mérési eredmények és a mérés folyamata színes LCD kijelzôn jelenik meg Az azonosító megadásával elmenthetô az eredmény ( mérésig) Érintôképernyô segítségével könnyen kezelhetô Lehetôség van USB adattárolóra menteni az eredményeket (Excel és Lookin'Body szoftver kompatibilis) Javasolt a BIOSPACE által biztosított USB adattároló használata Lehetôség van USB adattárolóra menteni az eredményeket, illetve onnan visszahelyezni az adatokat a készülékbe USB-n keresztül Egyéb jellemzôk Alkalmazott áramerôsség 250 µa Fogyasztás 50 VA Adapter Teljesítmény felvétel V váltóáram, 50/60Hz, 1,2 A Teljesítmény leadás 12 V egyenáram, 3,4 A Kijelzô típusa 800 x 480 képpontú színes LCD érintôképernyô Külsô interfész RS-232C 1EA, USB Slave 1EA, USB Host 1EA Kompatibilis nyomtató Lézer / tintasugaras PCL 3 vagy afelett és SPL (BIOSPACE által ajánlott nyomtató), hônyomtató (opcionális) Méretek 460 (SZ) x 677 (H) x 1020 (M) mm Készülék súlya 20 kg Mérés idôtartama 45 másodperc Mûködési feltételek 10-40, 30-75% páratartalom, kpa Tárolási feltételek , 10-95% páratartalom, kpa tartomány kg Testság tartomány cm Korhatár 3-99 év Biospace az elsô testösszetétel elemzô berendezés gyártó, amely számos szabadalmi jogot szerzett Európában és Japánban. A szabadalmi jogok száma a különbözô országokban összesen Budapest Hunyadi u TEL.: (06-1) FAX: (06-1) abpmart@mail.datanet.hu Honlap:

2 Egyszerû és pontos testösszetétel meghatározás

3 Egyszerû vizsgálat, sokrétû eredmény 15 év szakmai tapasztalat és élenjáró biotechnológia felhasználásával Tanácsadás InBody mérés és tápláltsági állapot meghatározás Járóbeteg rendelés Életmód változtatás Ismételt InBody mérés és ellenôrzés Eredmények elemzése Állapotjavulás

4 InBody370 Ismerje meg a kibôvített funkciókkal ellátott, felhasználóbarát kijelzôt Jól olvasható, 18 cm-es 1 színes LCD kijelzô Könnyedén ellenôrizheti a testösszetétel javulását az LCD kijelzôn Kövesse nyomon a testösszetétel változását grafikai analízisünk segítségével Nézze át a korábbi vizsgálatok eredményét az Eredmények-Nyomtatás funkcióval Több mint adat tárolását végezheti Az elmentett adatokat USB adathordozóra írhatja A felhasználói igényekhez igazítva terveztük Kényelmes érintôképernyô Szemsághoz igazítható LCD képernyô Lépésrôl-lépésre irányított vizsgálat AZONOSÍTÓ TESTSÚLY TESTMAGAS. ÉLETKOR NEM Vázizom tömeg Testzsír % EREDMÉNYEK KORÁBBI ADATOK NYOMTATÁS Dátum ADATBÁZIS Korábbi adatok tárolása és megjelenítése TESTMAGASSÁG Kérjük, fogja meg az elektródákat az ábrán látottak szerint Testság bevitele A helyes testtartás megjelenítése

5 Számos kiegészítôvel tehetô még hatékonyabbá az InBody370 készülék használata Megbízható automata vérnyomásmérô Automatikus adatátvitel az InBody370 készülékhez A vérnyomásmérés eredménye megjelenik az InBody370 adatlapon Lookin'Body szoftver, kizárólag az InBody készülékhez fejlesztve Egyszerû hozzáférés a korábbi adatokhoz, felhasználó-kezelés Hônyomtató, mely pillanatok alatt kinyomtatja az eredményeket BSM típusú precíziós automata testságmérô Automatikus testság és testsúly adatátvitel az InBody370 készülékhez *A megbízható testösszetétel meghatározás a pontos testságméréssel kezdôdik

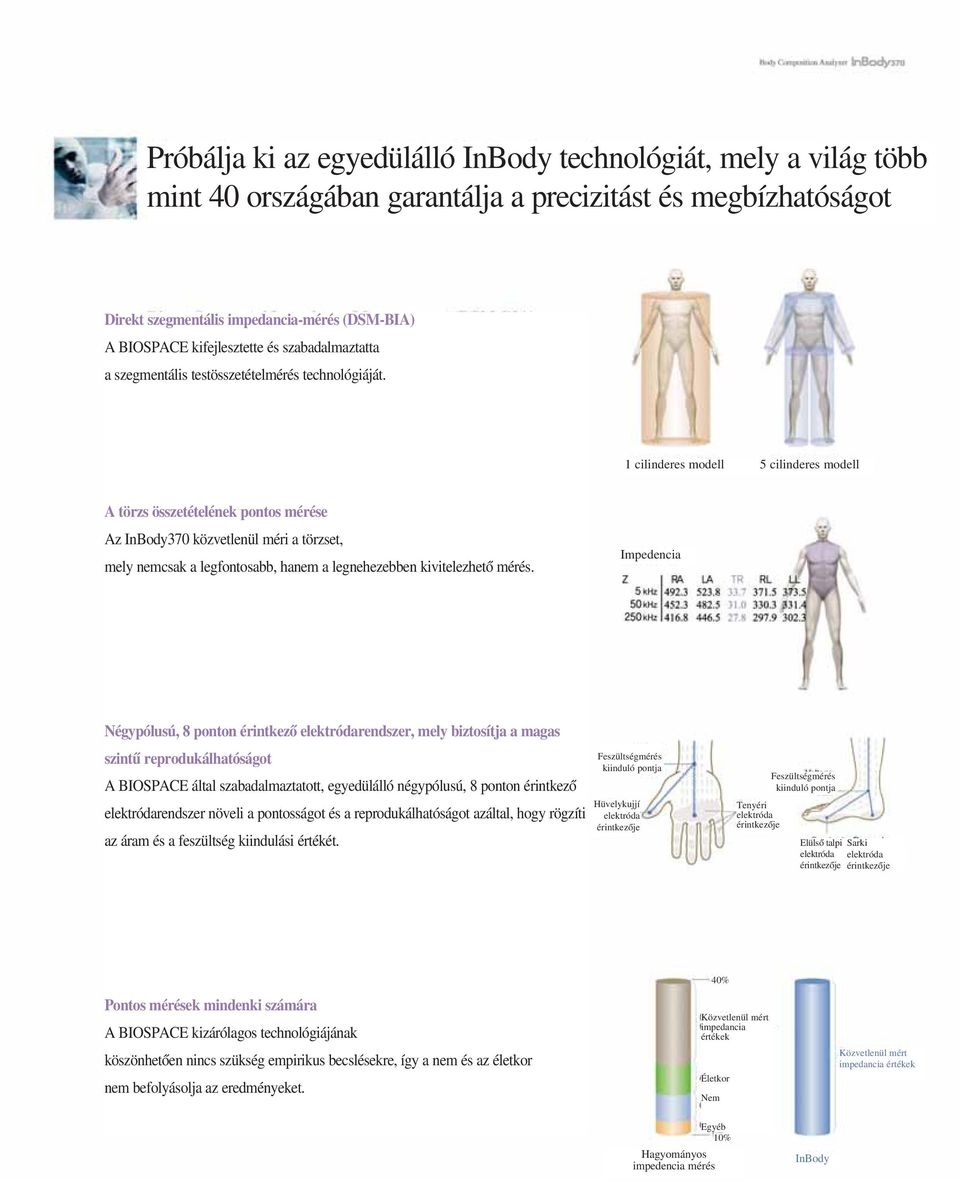

6 Próbálja ki az egyedülálló InBody technológiát, mely a világ több mint 40 országában garantálja a precizitást és megbízhatóságot Direkt szegmentális impedancia-mérés (DSM-BIA) A BIOSPACE kifejlesztette és szabadalmaztatta a szegmentális testösszetételmérés technológiáját. 1 cilinderes modell 5 cilinderes modell A törzs összetételének pontos mérése Az InBody370 közvetlenül méri a törzset, mely nemcsak a legfontosabb, hanem a legnehezebben kivitelezhetô mérés. Impedencia Négypólusú, 8 ponton érintkezô elektródarendszer, mely biztosítja a szintû reprodukálhatóságot A BIOSPACE által szabadalmaztatott, egyedülálló négypólusú, 8 ponton érintkezô elektródarendszer növeli a pontosságot és a reprodukálhatóságot azáltal, hogy rögzíti az áram és a feszültség kiindulási értékét. Feszültségmérés kiinduló pontja Hüvelykujjí elektróda érintkezôje Feszültségmérés kiinduló pontja Tenyéri elektróda érintkezôje Elülsô talpi Sarki elektróda elektróda érintkezôje érintkezôje Pontos mérések mindenki számára A BIOSPACE kizárólagos technológiájának köszönhetôen nincs szükség empirikus becslésekre, így a nem és az életkor nem befolyásolja az eredményeket. 40% Közvetlenül mért impedancia értékek Életkor Nem Közvetlenül mért impedancia értékek Egyéb 10% Hagyományos impedencia mérés InBody

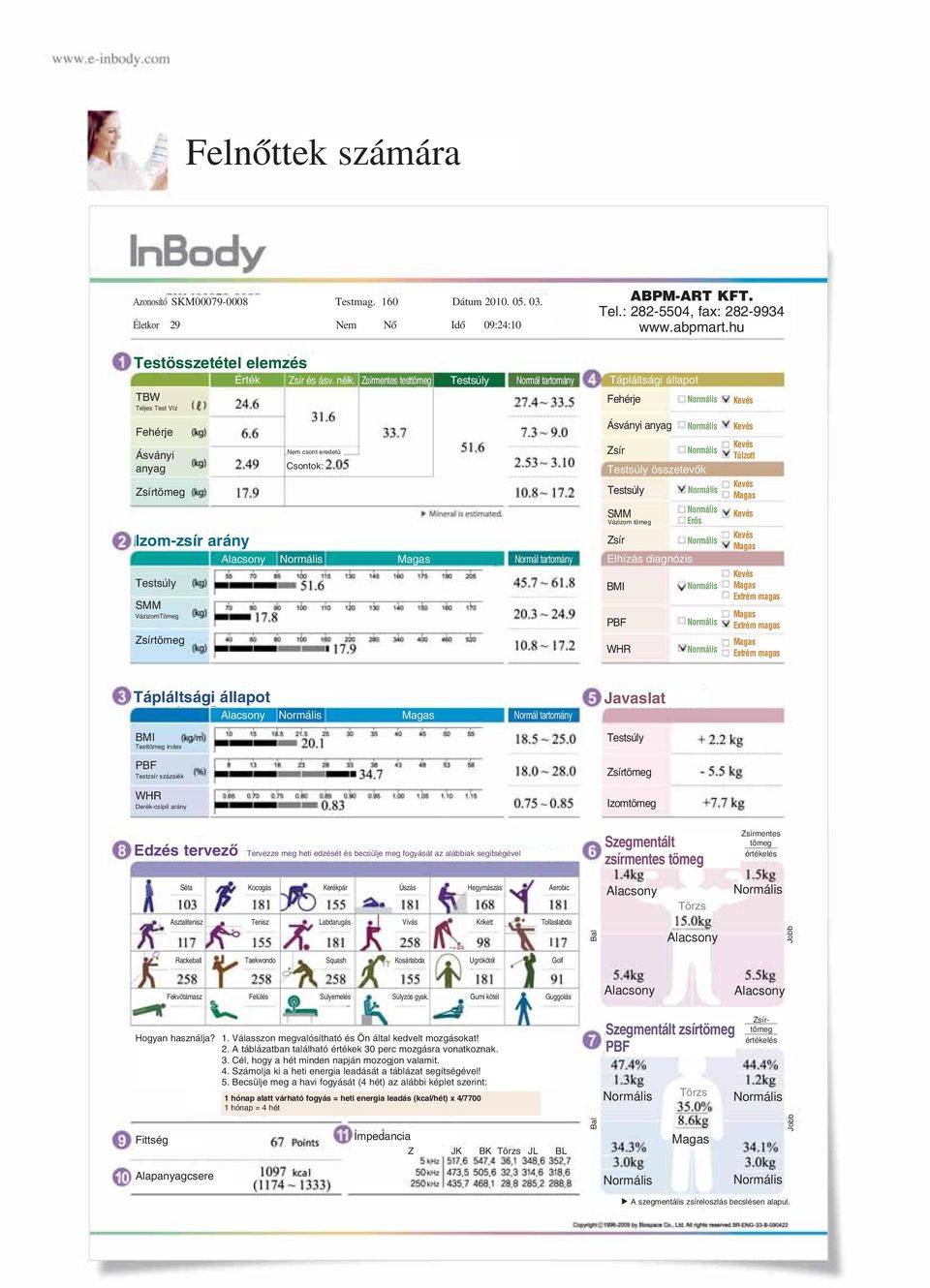

7 Felnôttek számára Azonosító SKM Testmag. 160 Dátum Életkor 29 Nem Nô Idô 09:24:10 ABPM-ART KFT. Tel.: , fax: Testösszetétel elemzés TBW Teljes Test Víz Fehérje Ásványi anyag Zsírtömeg Izom-zsír arány SMM VázizomTömeg Zsírtömeg Érték Zsír és ásv. nélk. Zsírmentes testtömeg Normál tartomány Alacsony Nem csont eredetû Csontok: Normál tartomány Tápláltsági állapot Fehérje Ásványi anyag Zsír összetevôk SMM Vázizom tömeg Zsír Elhízás diagnózis BMI PBF WHR Erôs Túlzott Extrém Extrém Extrém Tápláltsági állapot BMI Testtömeg index PBF Testzsír százalék WHR Derék-csípô arány Alacsony Normál tartomány Javaslat Zsírtömeg Izomtömeg Edzés tervezô Tervezze meg heti edzését és becsülje meg fogyását az alábbiak segítségével Szegmentált zsírmentes tömeg Zsírmentes tömeg értékelés Séta Kocogás Kerékpár Úszás Hegymászás Aerobic Alacsony Törzs Asztalitenisz Tenisz Labdarugás Vívás Krikett Tollaslabda Bal Alacsony Jobb Rackeball Taekwondo Squash Kosárlabda Ugrókötél Golf Fekvôtámasz Felülés Súlyemelés Súlyzós gyak. Gumi kötél Guggolás Alacsony Alacsony Hogyan használja? 1. Válasszon megvalósítható és Ön által kedvelt mozgásokat! 2. A táblázatban található értékek 30 perc mozgásra vonatkoznak. 3. Cél, hogy a hét minden napján mozogjon valamit. 4. Számolja ki a heti energia leadását a táblázat segítségével! 5. Becsülje meg a havi fogyását (4 hét) az alábbi képlet szerint: 1 hónap alatt várható fogyás = heti energia leadás (kcal/hét) x 4/ hónap = 4 hét Fittség Impedancia Z JK BK Törzs JL BL Bal Szegmentált zsírtömeg PBF Törzs Zsírtömeg értékelés Jobb Alapanyagcsere A szegmentális zsíreloszlás becslésen alapul.

8 Testösszetétel elemzés az alapvetô InBody mérési eredményekrôl Ez a táblázat megbízható testösszetétel elemzést tesz lehetôvé standard referencia értékek feltüntetésével, melyek segítségével könnyen megítélhetô a test jelenlegi állapota. Izom-zsír arány, mely megmutatja a testösszetétel egyensúlyát Ez a rész segít abban, hogy testsúlya mellett megismerhesse testösszetételét, így láthatja, hogy mi áll testsúlya hátterében. Az izom-zsír arány utal arra, hogy testösszetétele egyensúlyban van-e. Tápláltsági állapot, hogy feltárja a rejtett elhízást Az InBody370 számos lehetôséget kínál arra, hogy megállapítsa a tápláltsági állapotot és kimutassa az elhízást. A BMI jól ismert mutatója az elhízásnak, de használatának számos korlátja van. A PBF jóval megbízhatóbb módszer az elhízás igazolására, mert figyelembe veszi a test zsírtartalmát is. A WHR elsôsorban a hasi elhízás kimutatására szolgál. Általános értékelés, mely egyértelmûen megmutatja, ha a kapott eredmény kóros tartományba esik Az értékelô táblázat egyszerûen, színek segítségével mutatja be az egészségi állapotot. Ha a pipa a Kék területen van, akkor a mért érték a normál tartományba esik. Piros szín figyelmeztet arra, hogy az adott mutató eltér a normálistól. Javaslat, ami személyre szabott tanácsot ad Figyelembe véve az egyén testösszetételét, az InBody370 jelzi, hogy mennyi testsúlyváltoztatást javasol. Az ideális testösszetétel elérése érdekében a javaslat a testsúly mellett kitér az izom- és a zsírtömegre is. Szegmentált Zsírmentes tömeg, mely megmutatja az izomtömeg arányának egyensúlyát Ez a rész segít megítélni, hogy az egyes testrészeken mennyire fejlett az izomzat, mely alapján célzottan fejleszthetôk a gyengébb területek. Ellenôrizze az egyensúlyt mind a jobb- és baloldal, mind az alsó- és felsô testfél között. Szegmentált zsírtömeg, melybôl megismerheti a zsíreloszlást Megnézve az adatokat könnyen eldönthetô, hogy melyik részeken túlzott vagy éppen alacsony a zsírtömeg. Törekedjen arra, hogy minden testrészen a normál tartományban legyen a testzsír százalék. Edzéstervezô, ami bemutatja az egyes mozgásformák energiaigényét Az eredménylap több mint 20 sportág és mozgásforma energiafelhasználását mutatja be, figyelembe véve az egyén testsúlyát. Ez alapján összeállítható az edzésterv, kiszámítható az energia-leadás és a várható testsúly csökkenés. Fittség, a mért eredmények alapján A fittséget jelzô pontérték lehetôvé teszi a vizsgált személy számára, hogy egyszerûen nyomonkövesse a testösszetételében bekövetkezô változásokat. Alapanyagcsere az eredményes kezeléshez Az alapanyagcsere megmutatja a test alapvetô mûködéséhez (légzés, testhômérséklet biztosítása, emésztés, stb.) szükséges legalacsonyabb energia értéket. Ez alapján történik a kezelés során a diéta összeállítása. Impedancia, amely feltünteti a különbözô frekvenciákon kapott szegmentális értékeket, bizonyítva az InBody készülékkel végzett mérés pontosságát Az InBody370 alap technológiákat használ, melyek garantálják az impedancia index pontosságát. A BIOSPACE büszkén mutatja be az egyes frekvenciákon kapott, karokra, lábakra és a törzsre vonatkozó impedancia értékeket.

9 Gyermekek számára Tápláltság értékelése, mely nélkülözhetetlen a megfelelô növekedéshez Könnyen érthetô magyarázattal láttuk el az emberi test négy fô komponensérôl. Emellett egyértelmûen megítélhetô a gyermek tápláltsága, mely fontos a növekedés szempontjából. Azonosító Életkor Te A testsúly, izom és testzsír egyensúlyát bemutató táblázat, amely minôségi szempontból jellemzi a növekedést Kiegyensúlyozott növekedésrôl beszélünk akkor, ha az izom és a testzsír melyek a testsúly nagy részéért felelôsek aránya egyensúlyban van. Fedezd fel mibôl áll a tested! A testem nagyrészt ebbôl áll Víz Az izmok felépítéséhez kell Fehérje Az erôs csontokért Ásványianyag Energiát raktároz Testzsír Elég Elég Túl sok Ellenôrizze a táblázat segítségével a növekedés minôségét a testsúly, izom és testzsír által kirajzolt görbe alapján. Lássuk mennyire van egyensúlyban a tested! A teljes A teljes A tökéletes alakért Izom A tökéletes alakért Izom Vajon túl sokat raktározok Testzsír Vajon túl sokat raktározok Testzsír I alak: A testsúly, izom és testzsír egyensúlyban van. Az izom-zsír arány megfelelô. Megfelelôen növekszem? A teljes A tökéletes alakért Izom Vajon túl sokat raktározok Testzsír C alak: izomzat mellett túl sok testzsír. Javasolt az izomtömeg növelése mellett a testzsír csökkentése. Olvasd el a szöveget a tenyér jelzésnél, mely megmutatja, hogy mennyire erôsek az izmok a karodon. Olvasd el a szöveget a talp jelzésnél, mely megmutatja, hogy mennyire erôsek az izmok a lábadon. Inkább pufók, mint izmos vagy. Egész jól-fejlett vagy. Jó! A hossza rendben, de izmosodnod kell. Klassz lenne, ha nônél még egy kicsit. Gyengének tûnsz. Vajon egyensúlyban vagyok? Karok Kiegyensúlyozott Kissé Nagyon A teljes A tökéletes alakért Vajon túl sokat raktározok Izom Testzsír Jól-fejlett vagy, de vékony. Egész jó! Hiányoznak az izmok. Túl gyengének tûnsz. Lábak Kiegyensúlyozott Kissé Nagyon D alak: Erôs izomzat. Jó egészségi állapot a jelentôs izomzatnak köszönhetôen. Olyan izmaid vannak, mint egy élsportolónak. Nagyon jó! Ehhez a testsúlyhoz gyengék az izmaid. Az izmaid megfelelôek a súlyodhoz, de gyengének tûnsz Karok és lábak Kiegyensúlyozott Kissé Nagyon A test egyensúlya, mely felhívja a figyelmet az egyes testrészek fejlettségére Fontos, hogy megismerjük a tenyér illetve talp jelöléssel ellátott megjegyzéseket, mely a karok és a lábak izomzatának állapotát mutatja be. A jelöléseknél olvasható megjegyzések segítségével eldönthetô, hogy az egyes testrészek megfelelôen fejlôdnek-e.

10 st. Nem Dátum/Idô Fiú 100 barátomhoz képest hova esik a testságom és testsúlyom? Testság (cm) ABPM-ART KFT. Tel.: , fax: (kg) Minél abb és nehezebb vagy, annál nagyobbak a számok. Hol vagyok? Növekedési görbe, amely jellemzi a növekedést Fontos tudni, hogy gyermeke testsúlya és testsága hol helyezkedik el az azonos korban lévô gyermekekhez képest. 10%-nál alacsonyabb arány mindenképpen rendszeres ellenôrzést igényel. csökkentés, mely nem befolyásolja a gyermek növekedését Ez a rész javaslatot tesz a testsúly változtatására, úgy, hogy közben segít megtartani az egészséges testösszetételt. Életkor 100-ból 90. Életkor 100-ból 90. Az elhízás diagnózisának felállítása, melynek felismerése segíti a megfelelô növekedést Az elhízás diagnózisa a testtömeg indexen, a testzsír százalékon és az elhízás fokán alapul. Mennyi lenne az ideális testsúly számomra? Az ideális izomtömeghez Az ideális zsírtömeghez Az ideális testsúlyhoz Értékeljük a testem! BMI Testtömeg Index PBF Testzsír Százalék OD Elhízás foka BMR Alapanyagcsere normális normális normális normális Fel kell szednem Le kell adnom Le kell adnom alacsony alacsony alacsony alacsony kissé túlsúlyos nagyon nagyon nagyon Szóval mennyi az ideális testsúlyom 63.1 kg Növekedésem értékelése 81 pont Igazolja a külsô elhízást a testtömeg index és az elhízás foka segítségével, mialatt megállapítja a valódi elhízást, figyelembe véve a testzsír százalékot. Növekedési pontszám, mely minôségi és mennyiségi szempontból értékeli a növekedést A növekedési pontszám a testság és testsúly mellett figyelembe veszi a testzsír mennyiségét is. A pontszám így minôségi és mennyiségi szempontokat is számba vesz az értékelésnél. Megjegyzés Inpedancia JK BK Törzs JL BL Ellenôrizd a saját impedanciádat! Megbízhatóan mutatja az egyes frekvenciákhoz tartozó impedanciákat az öt testrészen, a törzsön és a négy végtagon (karok és lábak). Növekedés során nem csak a csontok nônek, hanem az izmok is, melyek támogatják a csontnövekedést. Akár fejleszti a gyermek az izmait akár nem, az izomzat mindenképpen fontos szerepet játszik a növekedésben, mert fokozza a csontok növekedését.
