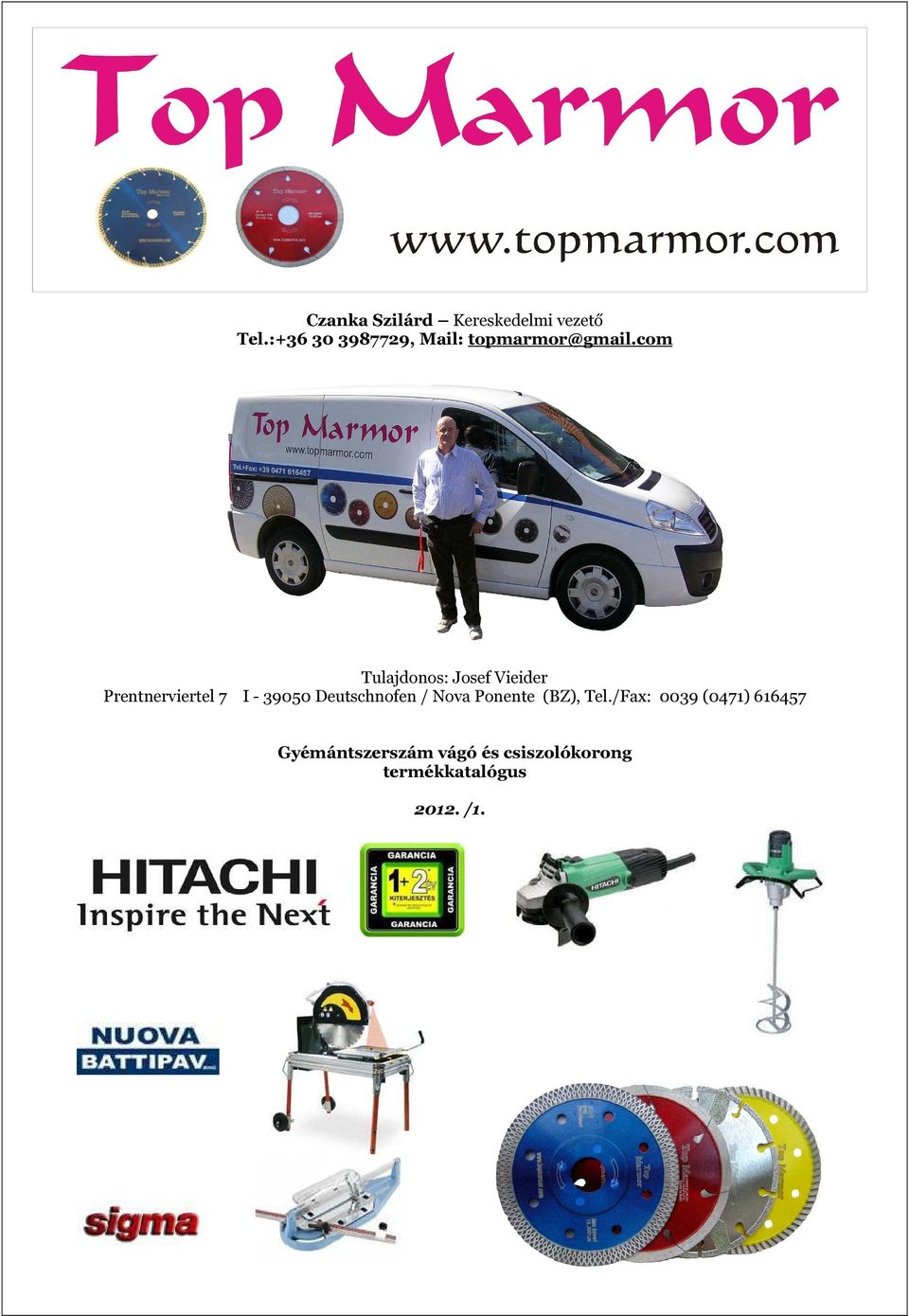

1 Czanka Szilárd Kereskedelmi vezető Tel.: , Mail: Tulajdonos: Josef Vieider Prentnerviertel 7 I Deutschnofen / Nova Ponente (BZ), Tel./Fax: 0039 (0471) Gyémántszerszám vágó és csiszolókorong termékkatalógus /1.

2 Üdvözli Önt a Top Marmor az ideális partner! Akár otthoni felhasználásról, akár ipari vállalkozásról van szó, a Top Marmor az, amire Önöknek szüksége van. Észak-olasz, osztrák és magyar törzsvevőink bizalma alátámasztja referenciánkat, termékeink minőségét. Cégünk norvég kvarcitkövek (kvarcit és phyllit) értékesitésére specializálódott. Természetesen a Top Marmor biztosítja a további munkákhoz, a minden fajta természetes kő, valamint burkolólap lerakásához szükséges szerszámokat. Vágó-és csiszolókorongok széles kínálata mellett forgalmazunk még Hitachi ipari kéziszerszámokat, Sigma, Battipav termékeket, építőipari gépeket is. Látogasson el internetes oldalunkra, hogy közelebbről megismerhesse termékeinket. Top Marmor gyémántszerszámokkal a legkönnyebben, a legkisebb energia ráforditással tud dolgozni. Top Marmor gyémántszerszámokkal a legszebben tudja megmunkálni a közeteket, burkoló és épitőipari anyagot. Top Marmor gyémántszerszámokkal a leghatékonyabban, leggazdaságosabban dolgozhat. Észre fogják venni, a minőség nem mindig drága! Top Marmor háttértámogatást nyújt, alkalmazási javaslatokat ad, amik még magasabb szintre emelik a szerszámhasználat hatékonyságát. Top Marmor gyors kiszolgálást biztosít, amilyet máshol kevésbé tapasztal. Top Marmor gyémántszerszámok akár az Ön egyedi igényei szerint készülnek. Top Marmor garancia: Vágótárcsáink anyagminőségére a vásárlás keltétől számitott 12 hónap garancia érvényes. A garancia nem vonatkozik a szakszerűtlen használat, illetve a használati utasitás be nem tartása miatt bekövetkezett károkra, valamint a túlhevülés következtében megsérült tárcsákra, továbbá a rendeltetésszerű használat során fellépő kopásra, elhasználódásra. Az üzembentartó maga felelős a kivánt célnak megfeleő gyémántvágó korong kiválasztásáért és használatáért. Gyártó: Top Marmor Prentnerviertel 7 I Deutschnofen Italy Kérje ajánlatunkat! A KATALÓGUSBAN TALÁLHATÓ TERMÉKEK LISTÁJA TÁJÉKOZTATÓ JELLEGŰ, NEM TELJES. FOLYAMATOSAN FEJLESZTJÜK SZERSZÁMAINKAT, JELENÜNK MEG ÚJAKKAL. AMENNYIBEN NEM TALÁLJA, AMIT KERES, LÉPJEN VELÜNK KAPCSOLATBA! TARTALOMJEGYZÉK CSISZOLÓKORONGOK, KÉZI CSISZOLÓK, POLÍROZÓK CSISZOLÓTÁNYÉROK ÉS MARÓTÁNYÉROK PROFI VÁGÓKORONGOK SZÁRAZVÁGÁS BURKOLÓKNAK PROFI VÁGÓKORONGOK SZÁRAZVÁGÁS ÉPÍTŐANYAG, KŐZETEK PROFI VÁGÓKORONGOK - ROBBANÓMOTOROS GÉPEKHEZ PROFI VÁGÓKORONGOK VIZESVÁGÁS BURKOLÓKNAK, KÁLYHÁSOKNAK, ÉPÍTŐANYAG, KÖZETEK KORONAFÚRÓK HASZNOS INFORMÁCIÓK, ÉRDEKESSÉGEK, HIBAJELENSÉGEK - MEGOLDÁSOK

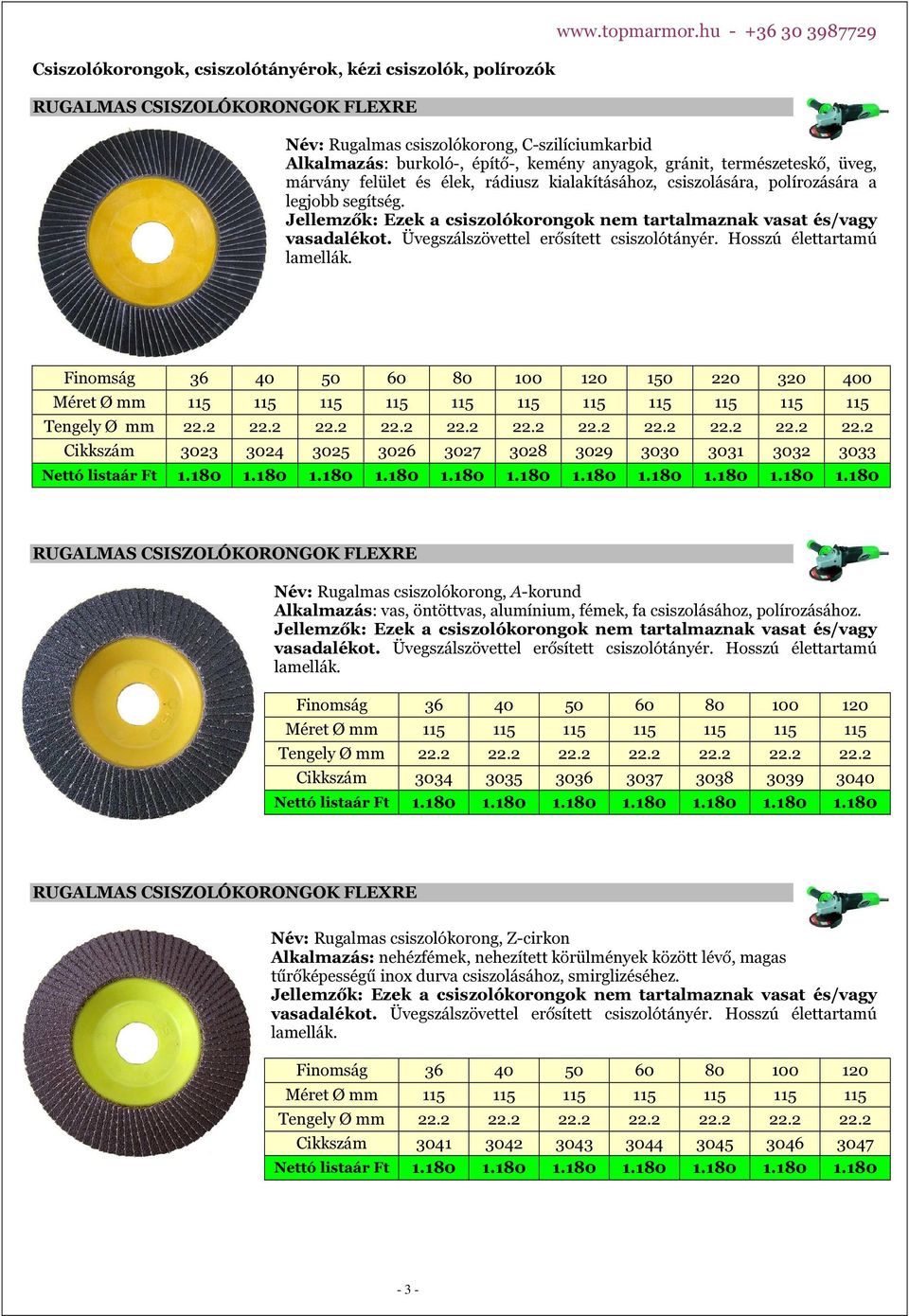

3 Csiszolókorongok, csiszolótányérok, kézi csiszolók, polírozók RUGALMAS CSISZOLÓKORONGOK FLEXRE Név: Rugalmas csiszolókorong, C-szilíciumkarbid Alkalmazás: burkoló-, építő-, kemény anyagok, gránit, természeteskő, üveg, márvány felület és élek, rádiusz kialakításához, csiszolására, polírozására a legjobb segítség. Jellemzők: Ezek a csiszolókorongok nem tartalmaznak vasat és/vagy vasadalékot. Üvegszálszövettel erősített csiszolótányér. Hosszú élettartamú lamellák. Finomság Méret Ø mm Tengely Ø mm Cikkszám Nettó listaár Ft RUGALMAS CSISZOLÓKORONGOK FLEXRE Név: Rugalmas csiszolókorong, A-korund Alkalmazás: vas, öntöttvas, alumínium, fémek, fa csiszolásához, polírozásához. Jellemzők: Ezek a csiszolókorongok nem tartalmaznak vasat és/vagy vasadalékot. Üvegszálszövettel erősített csiszolótányér. Hosszú élettartamú lamellák. Finomság Méret Ø mm Tengely Ø mm Cikkszám Nettó listaár Ft RUGALMAS CSISZOLÓKORONGOK FLEXRE Név: Rugalmas csiszolókorong, Z-cirkon Alkalmazás: nehézfémek, nehezített körülmények között lévő, magas tűrőképességű inox durva csiszolásához, smirglizéséhez. Jellemzők: Ezek a csiszolókorongok nem tartalmaznak vasat és/vagy vasadalékot. Üvegszálszövettel erősített csiszolótányér. Hosszú élettartamú lamellák. Finomság Méret Ø mm Tengely Ø mm Cikkszám Nettó listaár Ft

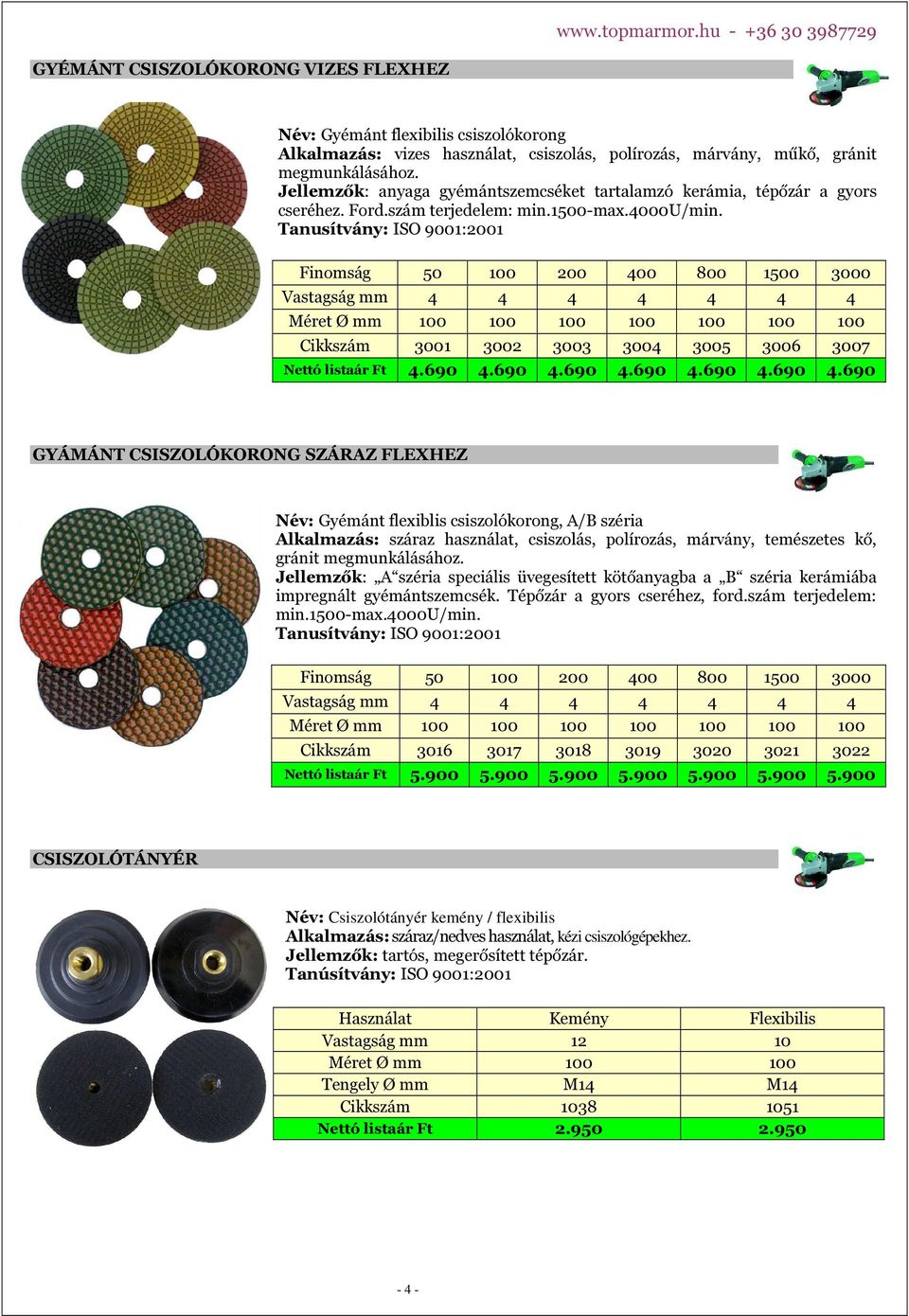

4 GYÉMÁNT CSISZOLÓKORONG VIZES FLEXHEZ Név: Gyémánt flexibilis csiszolókorong Alkalmazás: vizes használat, csiszolás, polírozás, márvány, műkő, gránit megmunkálásához. Jellemzők: anyaga gyémántszemcséket tartalamzó kerámia, tépőzár a gyors cseréhez. Ford.szám terjedelem: min.1500-max.4000u/min. Finomság Vastagság mm Méret Ø mm Cikkszám Nettó listaár Ft GYÁMÁNT CSISZOLÓKORONG SZÁRAZ FLEXHEZ Név: Gyémánt flexiblis csiszolókorong, A/B széria Alkalmazás: száraz használat, csiszolás, polírozás, márvány, temészetes kő, gránit megmunkálásához. Jellemzők: A széria speciális üvegesített kötőanyagba a B széria kerámiába impregnált gyémántszemcsék. Tépőzár a gyors cseréhez, ford.szám terjedelem: min.1500-max.4000u/min. Finomság Vastagság mm Méret Ø mm Cikkszám Nettó listaár Ft CSISZOLÓTÁNYÉR Név: Csiszolótányér kemény / flexibilis Alkalmazás: száraz/nedves használat, kézi csiszológépekhez. Jellemzők: tartós, megerősített tépőzár. Tanúsítvány: ISO 9001:2001 Használat Kemény Flexibilis Vastagság mm Méret Ø mm Tengely Ø mm M14 M14 Cikkszám Nettó listaár Ft

5 SUPERFLEX Név: Superflex Alkalmazás: márvány, gránit, természetes kő, építő anyagok megmunkálásához. Jellemzők: fél flexibilis, szilíciumkarbid szemcsés, tartós kopó réteg, védőtárcsa használata javasolt. Finomság Méret Ø mm Tengely Ø mm Cikkszám Nettó listaár Ft C C C C SUPERFLEX VÉDŐTÁRCSA Név: Superflex védőtárcsa Alkalmazás: Superflex csiszolóhoz. Jellemzők: használata javasolt a biztonság és az élettartam meghosszabbítása érdekében. Használata biztosítja a stabilitást, nem engedi megtörni a felületet, valamint egyenletes kopást eredméynez. Méret Ø mm Tengely Ø mm Cikkszám Nettó listaár Ft KÉZI GYÉMÁNTCSISZOLÓ Név: Kézi gyémántcsiszoló Alkalmazás: kerámia, márvány, természetes kő, gránit, bármilyen felület csiszolásához, polírozásához. Jellemzők: vizes és száraz használat, ergonómiai fejlesztések miatt kényelmes, könnyű használat. Finomság Hossz mm Magasság mm Cikkszám Nettó listaár Ft KÉZI GYÉMÁNTCSISZOLÓ SZETT! Név: Kézi gyémántcsiszoló Alkalmazás: kerámia, márvány, természetes kő, gránit, bármilyen felület csiszolásához, polírozásához. Jellemzők: vizes és száraz használat, ergonómiai fejlesztések miatt kényelmes, könnyű használat. Tépőzár a gyors cseréhez. Finomság Hossz mm Magasság mm Cikkszám Nettó listaár Ft -5-50,100,200,

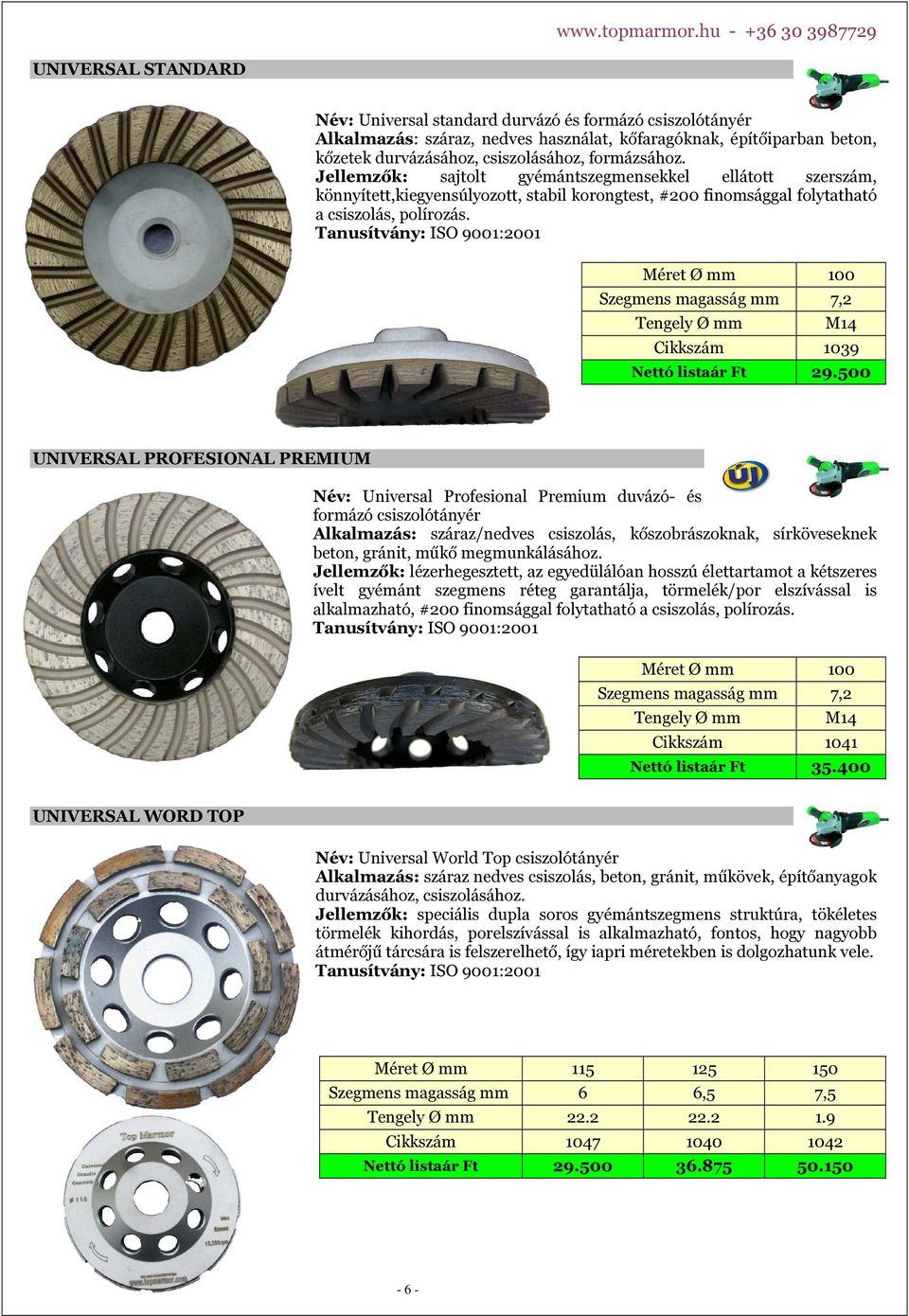

6 UNIVERSAL STANDARD Név: Universal standard durvázó és formázó csiszolótányér Alkalmazás: száraz, nedves használat, kőfaragóknak, építőiparban beton, kőzetek durvázásához, csiszolásához, formázsához. Jellemzők: sajtolt gyémántszegmensekkel ellátott szerszám, könnyített,kiegyensúlyozott, stabil korongtest, #200 finomsággal folytatható a csiszolás, polírozás. Méret Ø mm 100 Szegmens magasság mm 7,2 Tengely Ø mm M14 Cikkszám 1039 Nettó listaár Ft UNIVERSAL PROFESIONAL PREMIUM Név: Universal Profesional Premium duvázó- és formázó csiszolótányér Alkalmazás: száraz/nedves csiszolás, kőszobrászoknak, sírköveseknek beton, gránit, műkő megmunkálásához. Jellemzők: lézerhegesztett, az egyedülálóan hosszú élettartamot a kétszeres ívelt gyémánt szegmens réteg garantálja, törmelék/por elszívással is alkalmazható, #200 finomsággal folytatható a csiszolás, polírozás. Méret Ø mm 100 Szegmens magasság mm 7,2 Tengely Ø mm M14 Cikkszám 1041 Nettó listaár Ft UNIVERSAL WORD TOP Név: Universal World Top csiszolótányér Alkalmazás: száraz nedves csiszolás, beton, gránit, műkövek, építőanyagok durvázásához, csiszolásához. Jellemzők: speciális dupla soros gyémántszegmens struktúra, tökéletes törmelék kihordás, porelszívással is alkalmazható, fontos, hogy nagyobb átmérőjű tárcsára is felszerelhető, így iapri méretekben is dolgozhatunk vele. Méret Ø mm Szegmens magasság mm 6 6,5 7,5 Tengely Ø mm Cikkszám Nettó listaár Ft

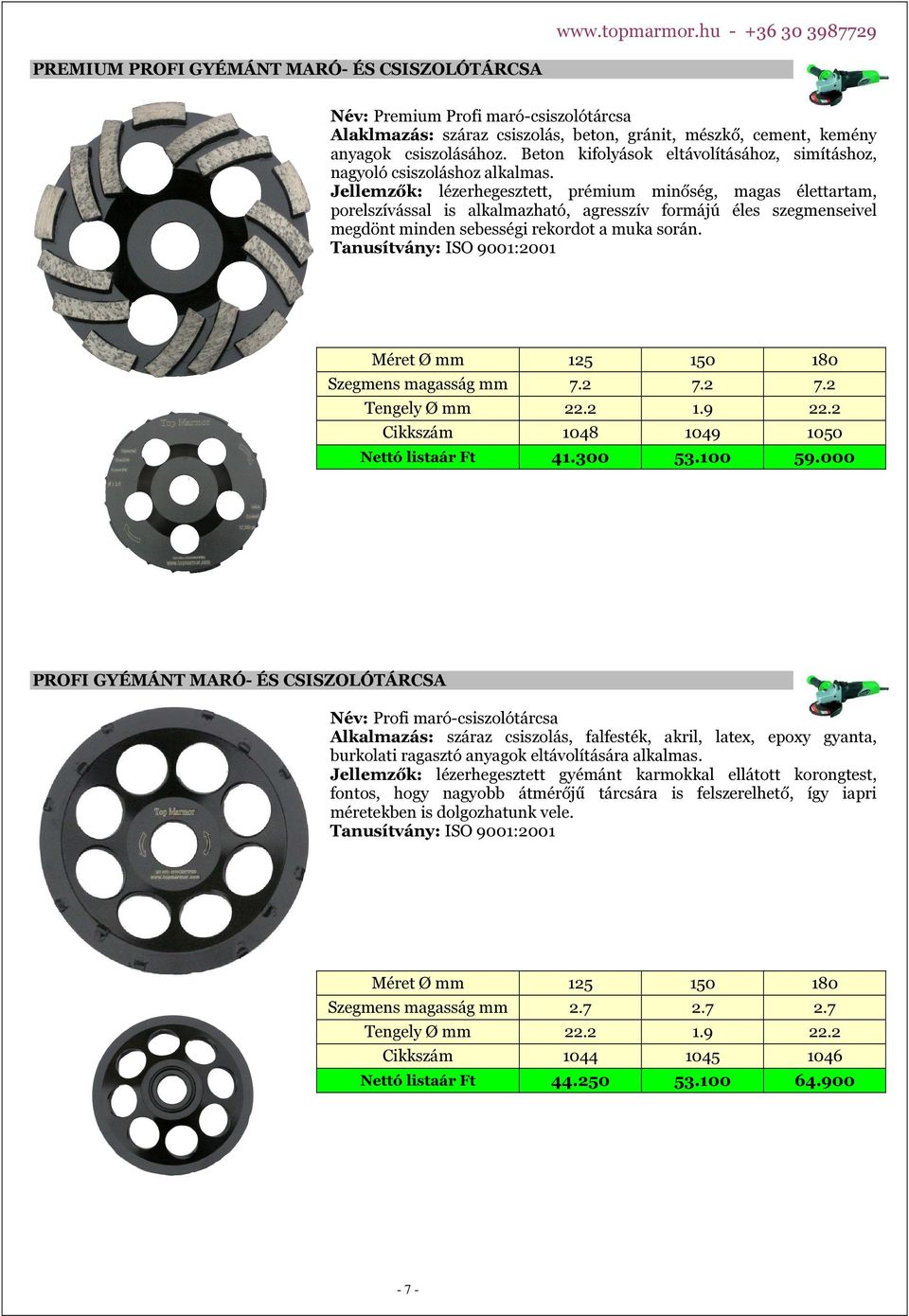

7 PREMIUM PROFI GYÉMÁNT MARÓ- ÉS CSISZOLÓTÁRCSA Név: Premium Profi maró-csiszolótárcsa Alaklmazás: száraz csiszolás, beton, gránit, mészkő, cement, kemény anyagok csiszolásához. Beton kifolyások eltávolításához, simításhoz, nagyoló csiszoláshoz alkalmas. Jellemzők: lézerhegesztett, prémium minőség, magas élettartam, porelszívással is alkalmazható, agresszív formájú éles szegmenseivel megdönt minden sebességi rekordot a muka során. Méret Ø mm Szegmens magasság mm Tengely Ø mm Cikkszám Nettó listaár Ft PROFI GYÉMÁNT MARÓ- ÉS CSISZOLÓTÁRCSA Név: Profi maró-csiszolótárcsa Alkalmazás: száraz csiszolás, falfesték, akril, latex, epoxy gyanta, burkolati ragasztó anyagok eltávolítására alkalmas. Jellemzők: lézerhegesztett gyémánt karmokkal ellátott korongtest, fontos, hogy nagyobb átmérőjű tárcsára is felszerelhető, így iapri méretekben is dolgozhatunk vele. Méret Ø mm Szegmens magasság mm Tengely Ø mm Cikkszám Nettó listaár Ft

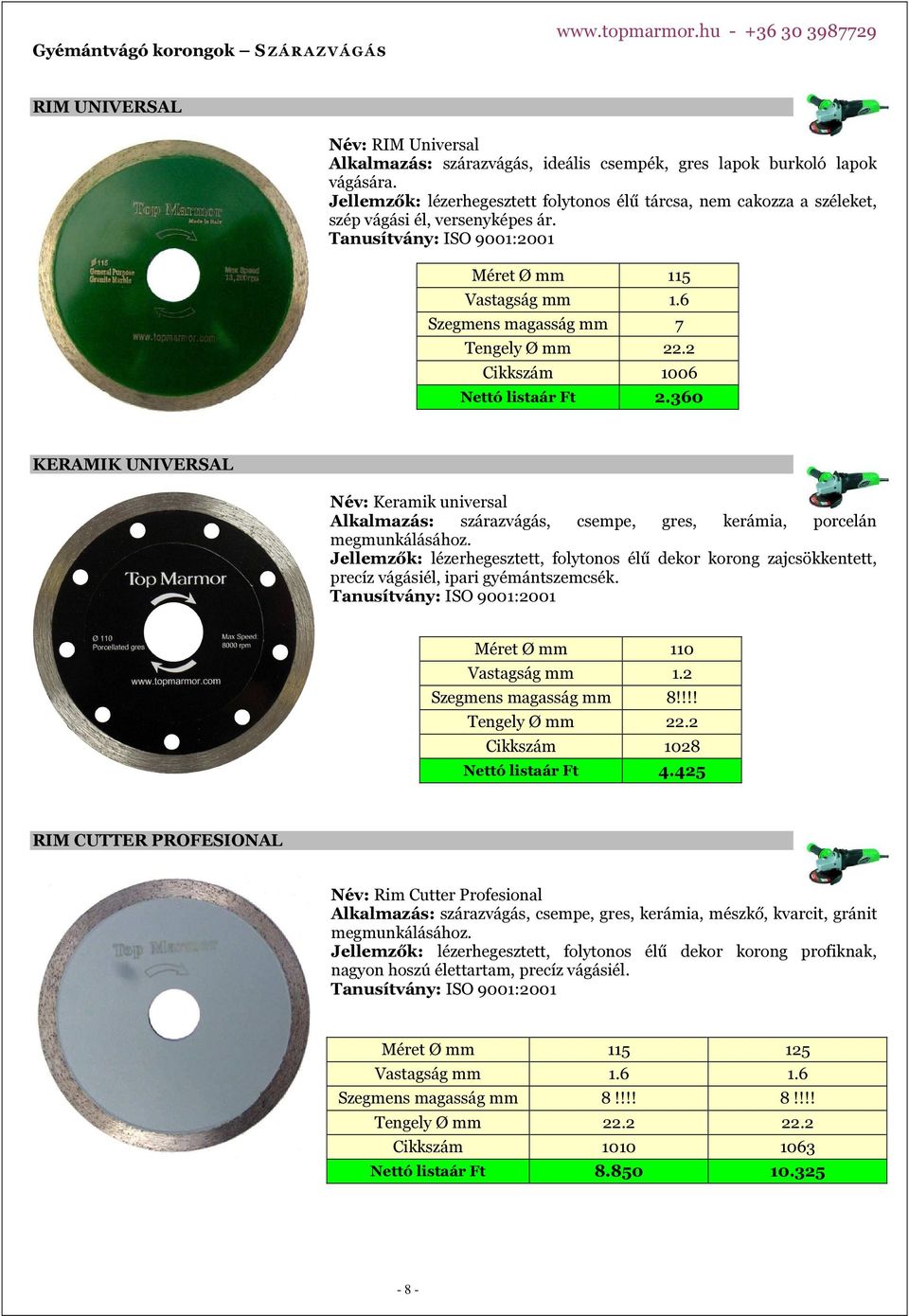

8 Gyémántvágó korongok S Z Á R A Z V Á G Á S RIM UNIVERSAL Név: RIM Universal Alkalmazás: szárazvágás, ideális csempék, gres lapok burkoló lapok vágására. Jellemzők: lézerhegesztett folytonos élű tárcsa, nem cakozza a széleket, szép vágási él, versenyképes ár. Méret Ø mm 115 Vastagság mm 1.6 Szegmens magasság mm 7 Tengely Ø mm 22.2 Cikkszám 1006 Nettó listaár Ft KERAMIK UNIVERSAL Név: Keramik universal Alkalmazás: szárazvágás, csempe, gres, kerámia, porcelán megmunkálásához. Jellemzők: lézerhegesztett, folytonos élű dekor korong zajcsökkentett, precíz vágásiél, ipari gyémántszemcsék. Méret Ø mm 110 Vastagság mm 1.2 Szegmens magasság mm 8!!!! Tengely Ø mm 22.2 Cikkszám 1028 Nettó listaár Ft RIM CUTTER PROFESIONAL Név: Rim Cutter Profesional Alkalmazás: szárazvágás, csempe, gres, kerámia, mészkő, kvarcit, gránit megmunkálásához. Jellemzők: lézerhegesztett, folytonos élű dekor korong profiknak, nagyon hoszú élettartam, precíz vágásiél. Méret Ø mm Vastagság mm Szegmens magasság mm 8!!!! 8!!!! Tengely Ø mm Cikkszám Nettó listaár Ft

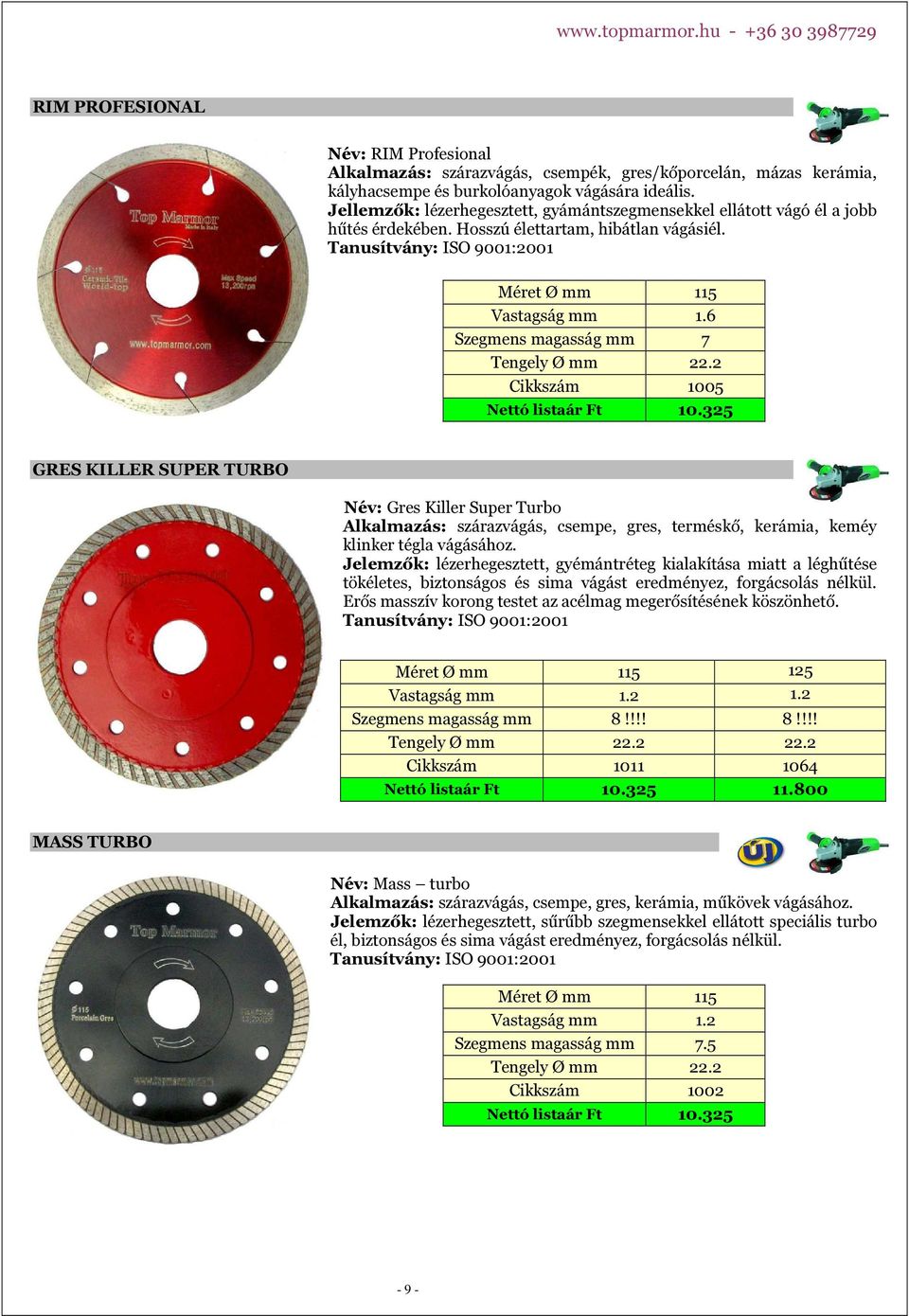

9 RIM PROFESIONAL Név: RIM Profesional Alkalmazás: szárazvágás, csempék, gres/kőporcelán, mázas kerámia, kályhacsempe és burkolóanyagok vágására ideális. Jellemzők: lézerhegesztett, gyámántszegmensekkel ellátott vágó él a jobb hűtés érdekében. Hosszú élettartam, hibátlan vágásiél. Méret Ø mm 115 Vastagság mm 1.6 Szegmens magasság mm 7 Tengely Ø mm 22.2 Cikkszám 1005 Nettó listaár Ft GRES KILLER SUPER TURBO Név: Gres Killer Super Turbo Alkalmazás: szárazvágás, csempe, gres, terméskő, kerámia, keméy klinker tégla vágásához. Jelemzők: lézerhegesztett, gyémántréteg kialakítása miatt a léghűtése tökéletes, biztonságos és sima vágást eredményez, forgácsolás nélkül. Erős masszív korong testet az acélmag megerősítésének köszönhető. Méret Ø mm Vastagság mm Szegmens magasság mm 8!!!! 8!!!! Tengely Ø mm Cikkszám Nettó listaár Ft MASS TURBO Név: Mass turbo Alkalmazás: szárazvágás, csempe, gres, kerámia, műkövek vágásához. Jelemzők: lézerhegesztett, sűrűbb szegmensekkel ellátott speciális turbo él, biztonságos és sima vágást eredményez, forgácsolás nélkül. Méret Ø mm 115 Vastagság mm 1.2 Szegmens magasság mm 7.5 Tengely Ø mm 22.2 Cikkszám 1002 Nettó listaár Ft

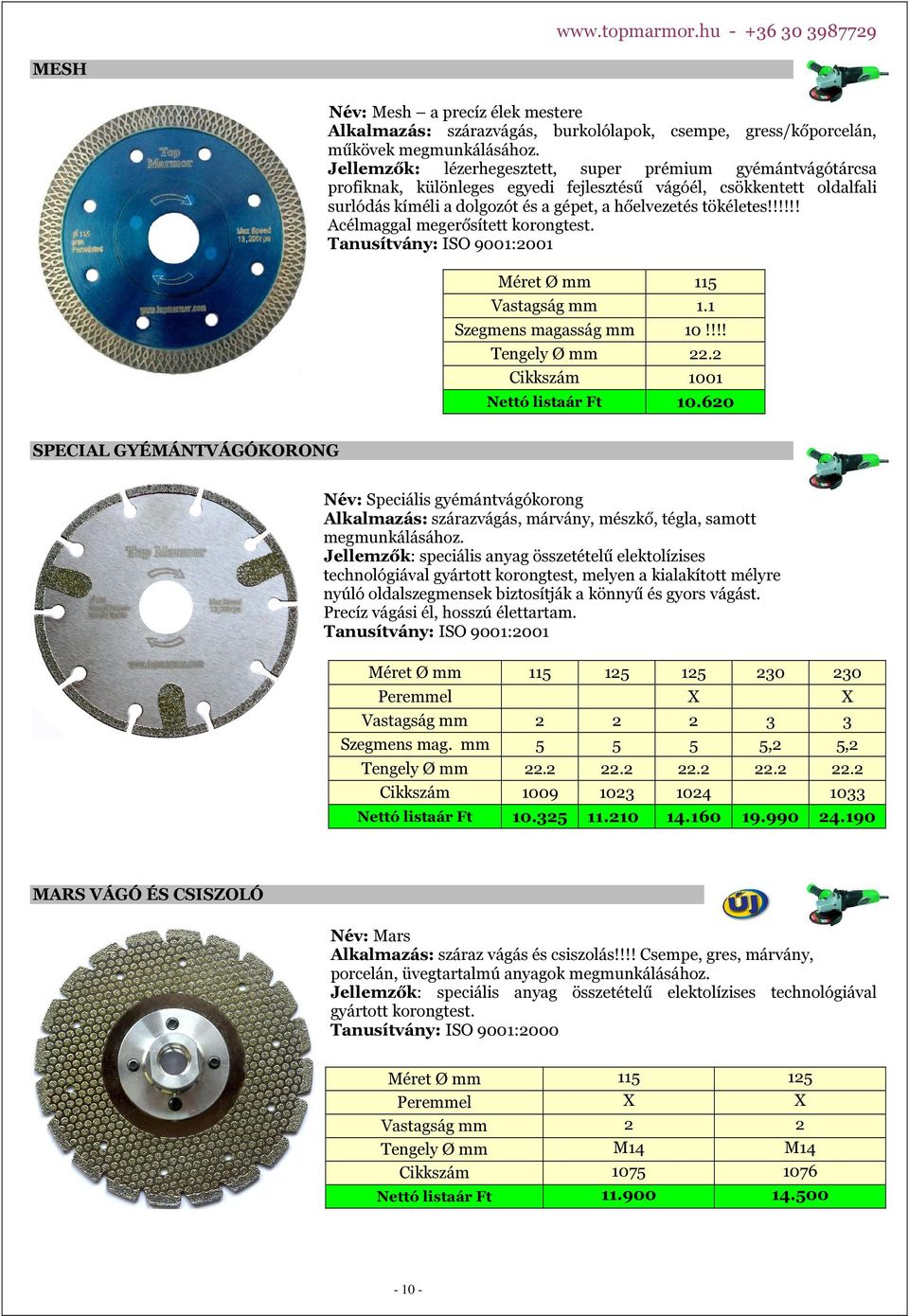

10 MESH Név: Mesh a precíz élek mestere Alkalmazás: szárazvágás, burkolólapok, csempe, gress/kőporcelán, műkövek megmunkálásához. Jellemzők: lézerhegesztett, super prémium gyémántvágótárcsa profiknak, különleges egyedi fejlesztésű vágóél, csökkentett oldalfali surlódás kíméli a dolgozót és a gépet, a hőelvezetés tökéletes!!!!!! Acélmaggal megerősített korongtest. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm Cikkszám Nettó listaár Ft !!!! SPECIAL GYÉMÁNTVÁGÓKORONG Név: Speciális gyémántvágókorong Alkalmazás: szárazvágás, márvány, mészkő, tégla, samott megmunkálásához. Jellemzők: speciális anyag összetételű elektolízises technológiával gyártott korongtest, melyen a kialakított mélyre nyúló oldalszegmensek biztosítják a könnyű és gyors vágást. Precíz vágási él, hosszú élettartam. Méret Ø mm Peremmel Vastagság mm Szegmens mag. mm Tengely Ø mm Cikkszám Nettó listaár Ft X , X 3 5, MARS VÁGÓ ÉS CSISZOLÓ Név: Mars Alkalmazás: száraz vágás és csiszolás!!!! Csempe, gres, márvány, porcelán, üvegtartalmú anyagok megmunkálásához. Jellemzők: speciális anyag összetételű elektolízises technológiával gyártott korongtest. Tanusítvány: ISO 9001:2000 Méret Ø mm Peremmel Vastagság mm Tengely Ø mm Cikkszám Nettó listaár Ft X 2 M X 2 M

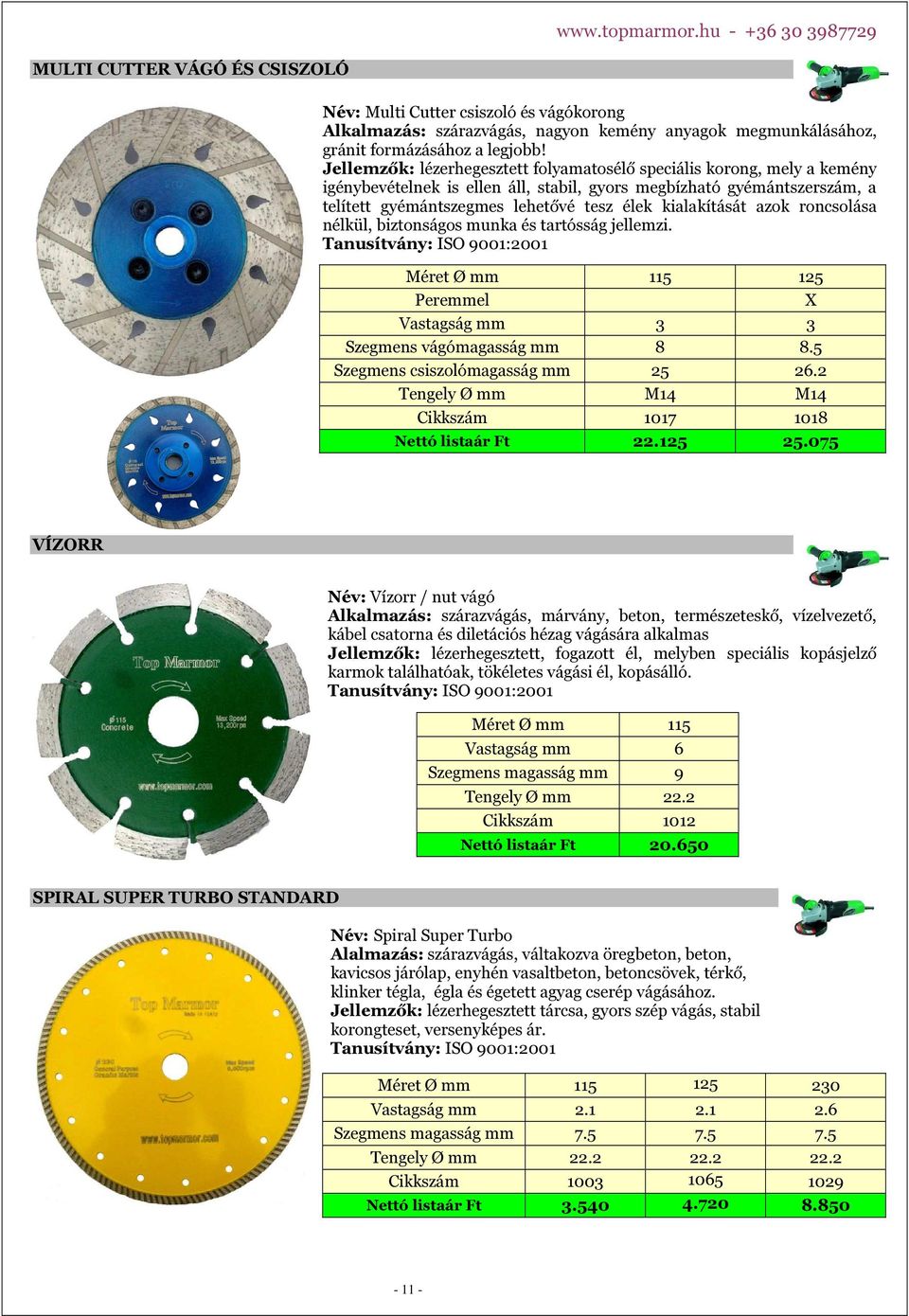

11 MULTI CUTTER VÁGÓ ÉS CSISZOLÓ Név: Multi Cutter csiszoló és vágókorong Alkalmazás: szárazvágás, nagyon kemény anyagok megmunkálásához, gránit formázásához a legjobb! Jellemzők: lézerhegesztett folyamatosélő speciális korong, mely a kemény igénybevételnek is ellen áll, stabil, gyors megbízható gyémántszerszám, a telített gyémántszegmes lehetővé tesz élek kialakítását azok roncsolása nélkül, biztonságos munka és tartósság jellemzi. Méret Ø mm Peremmel X Vastagság mm 3 3 Szegmens vágómagasság mm Szegmens csiszolómagasság mm Tengely Ø mm M14 M14 Cikkszám Nettó listaár Ft VÍZORR Név: Vízorr / nut vágó Alkalmazás: szárazvágás, márvány, beton, természeteskő, vízelvezető, kábel csatorna és diletációs hézag vágására alkalmas Jellemzők: lézerhegesztett, fogazott él, melyben speciális kopásjelző karmok találhatóak, tökéletes vágási él, kopásálló. Méret Ø mm 115 Vastagság mm 6 Szegmens magasság mm 9 Tengely Ø mm 22.2 Cikkszám 1012 Nettó listaár Ft SPIRAL SUPER TURBO STANDARD Név: Spiral Super Turbo Alalmazás: szárazvágás, váltakozva öregbeton, beton, kavicsos járólap, enyhén vasaltbeton, betoncsövek, térkő, klinker tégla, égla és égetett agyag cserép vágásához. Jellemzők: lézerhegesztett tárcsa, gyors szép vágás, stabil korongteset, versenyképes ár. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm Cikkszám Nettó listaár Ft

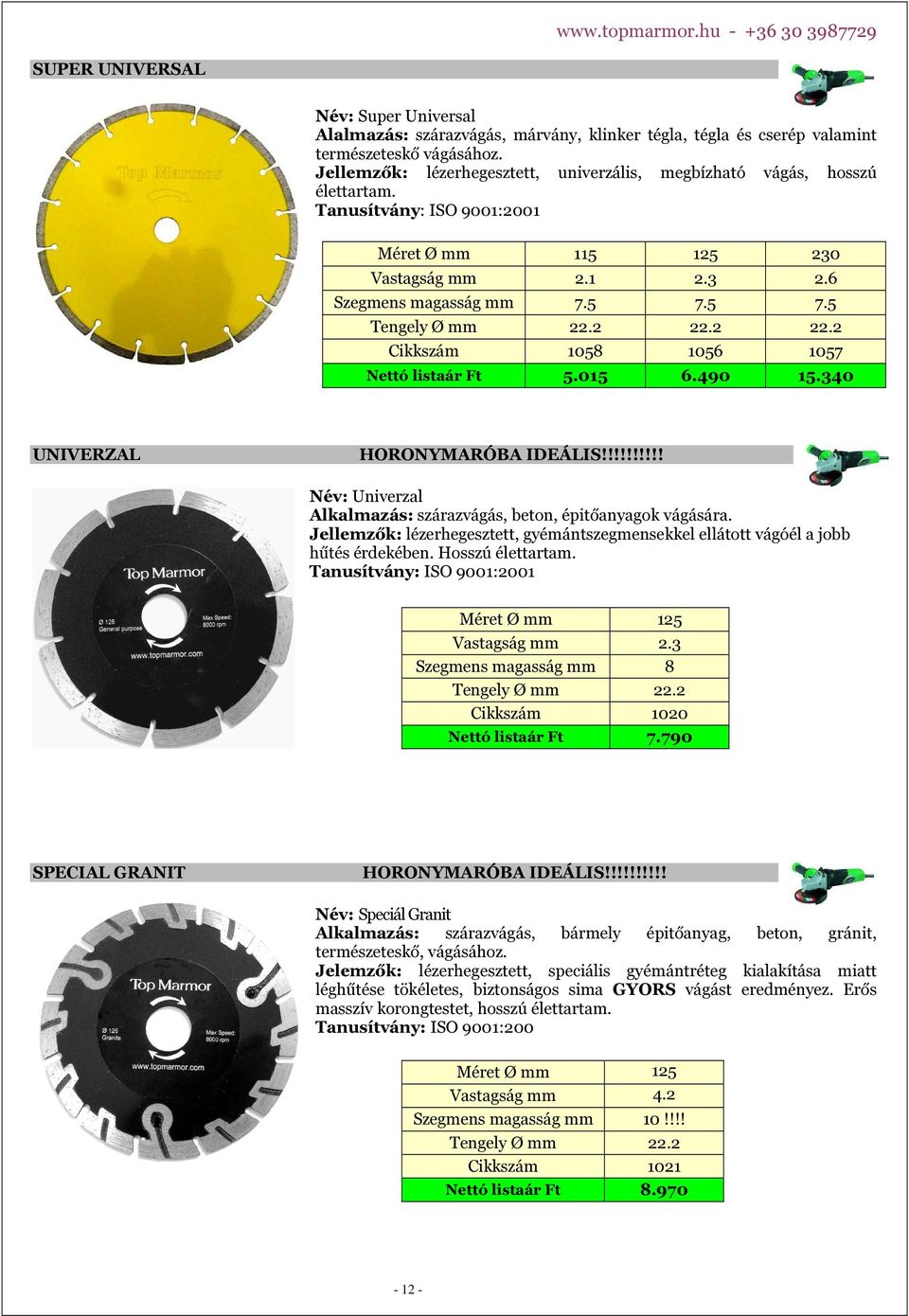

12 SUPER UNIVERSAL Név: Super Universal Alalmazás: szárazvágás, márvány, klinker tégla, tégla és cserép valamint természeteskő vágásához. Jellemzők: lézerhegesztett, univerzális, megbízható vágás, hosszú élettartam. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm Cikkszám Nettó listaár Ft UNIVERZAL HORONYMARÓBA IDEÁLIS!!!!!!!!!! Név: Univerzal Alkalmazás: szárazvágás, beton, épitőanyagok vágására. Jellemzők: lézerhegesztett, gyémántszegmensekkel ellátott vágóél a jobb hűtés érdekében. Hosszú élettartam. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm Cikkszám Nettó listaár Ft SPECIAL GRANIT HORONYMARÓBA IDEÁLIS!!!!!!!!!! Név: Speciál Granit Alkalmazás: szárazvágás, bármely épitőanyag, beton, gránit, természeteskő, vágásához. Jelemzők: lézerhegesztett, speciális gyémántréteg kialakítása miatt léghűtése tökéletes, biztonságos sima GYORS vágást eredményez. Erős masszív korongtestet, hosszú élettartam. Tanusítvány: ISO 9001:200 Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm Cikkszám Nettó listaár Ft !!!!

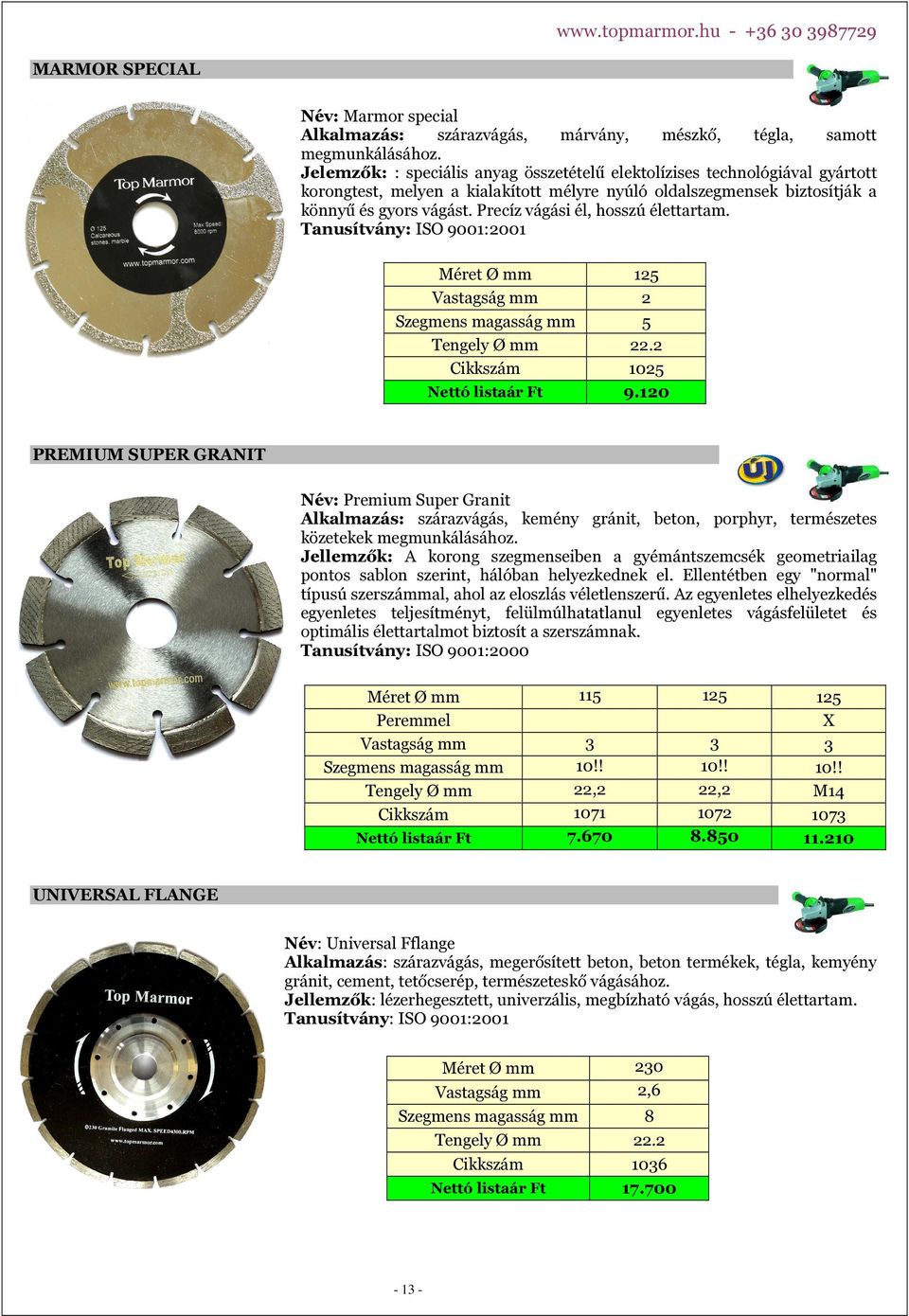

13 MARMOR SPECIAL Név: Marmor special Alkalmazás: szárazvágás, márvány, mészkő, tégla, samott megmunkálásához. Jelemzők: : speciális anyag összetételű elektolízises technológiával gyártott korongtest, melyen a kialakított mélyre nyúló oldalszegmensek biztosítják a könnyű és gyors vágást. Precíz vágási él, hosszú élettartam. Méret Ø mm 125 Vastagság mm 2 Szegmens magasság mm 5 Tengely Ø mm 22.2 Cikkszám 1025 Nettó listaár Ft PREMIUM SUPER GRANIT Név: Premium Super Granit Alkalmazás: szárazvágás, kemény gránit, beton, porphyr, természetes közetekek megmunkálásához. Jellemzők: A korong szegmenseiben a gyémántszemcsék geometriailag pontos sablon szerint, hálóban helyezkednek el. Ellentétben egy "normal" típusú szerszámmal, ahol az eloszlás véletlenszerű. Az egyenletes elhelyezkedés egyenletes teljesítményt, felülmúlhatatlanul egyenletes vágásfelületet és optimális élettartalmot biztosít a szerszámnak. Tanusítvány: ISO 9001:2000 Méret Ø mm Peremmel X Vastagság mm Szegmens magasság mm 10!! 10!! 10!! Tengely Ø mm 22,2 22,2 M14 Cikkszám Nettó listaár Ft UNIVERSAL FLANGE Név: Universal Fflange Alkalmazás: szárazvágás, megerősített beton, beton termékek, tégla, kemyény gránit, cement, tetőcserép, természeteskő vágásához. Jellemzők: lézerhegesztett, univerzális, megbízható vágás, hosszú élettartam. Méret Ø mm 230 Vastagság mm 2,6 Szegmens magasság mm 8 Tengely Ø mm 22.2 Cikkszám 1036 Nettó listaár Ft

14 SPECIAL GRANIT Név: Special Granit Alkalmazás: szárazvágás, megerősitett beton, beton termékek, cement, tégla, gránit, tetőcserép, természetes burkolókővek megmunkálásához. Jelemzők: lézerhegesztett, az innovatív fejlesztésű vertikálisan erősített szegmensekkel könnyedén vágja és formázza a vastagabb anyagot is. Gyors, preciz, zajcsökkentett, tartós vágóél. Méret Ø mm 230 Vastagság mm 2,6 Szegmens magasság mm 10!!!! Tengely Ø mm 22.2 Cikkszám 1059 Nettó listaár Ft PREMIUM SUPER GRANIT Név: Premium Super Granit Alkalmazás: szárazvágás, kemény gránit, beton termékek, keményebb természetes kőzetek-burkolólapok vágásához. Jelemzők: A korong szegmenseiben a gyémántszemcsék geometriailag pontos sablon szerint, hálóban helyezkednek el. Ellentétben egy "normal" típusú szerszámmal, ahol az eloszlás véletlenszerű. Az egyenletes elhelyezkedés egyenletes teljesítményt, felülmúlhatatlanul egyenletes vágásfelületet és optimális élettartalmot biztosít a szerszámnak. Méret Ø mm Peremmel X Vastagság mm 2,6 2,6 Szegmens magasság mm 12,2!!!! 12,2!!!! Tengely Ø mm Cikkszám Nettó listaár Ft SPECIAL GYÉMÁNTVÁGÓKORONG Név: Speciális gyémántvágókorong Alkalmazás: szárazvágás, beton, beton termékek, tégla. Jellemzők: lézerhegesztett, az innovatív fejlesztésű vertikális erősített szegmensekkel könnyedén vágja és formázza a vágott anyagot. Gyors, preciz, zajcsökkentett, tartós vágóél. Peremes. Tanusítvány: ISO 9001:200 Méret Ø mm Vastagság mm Szegmens magasság mm 10!!!! 10!!!! Tengely Ø mm Cikkszám Nettó listaár Ft

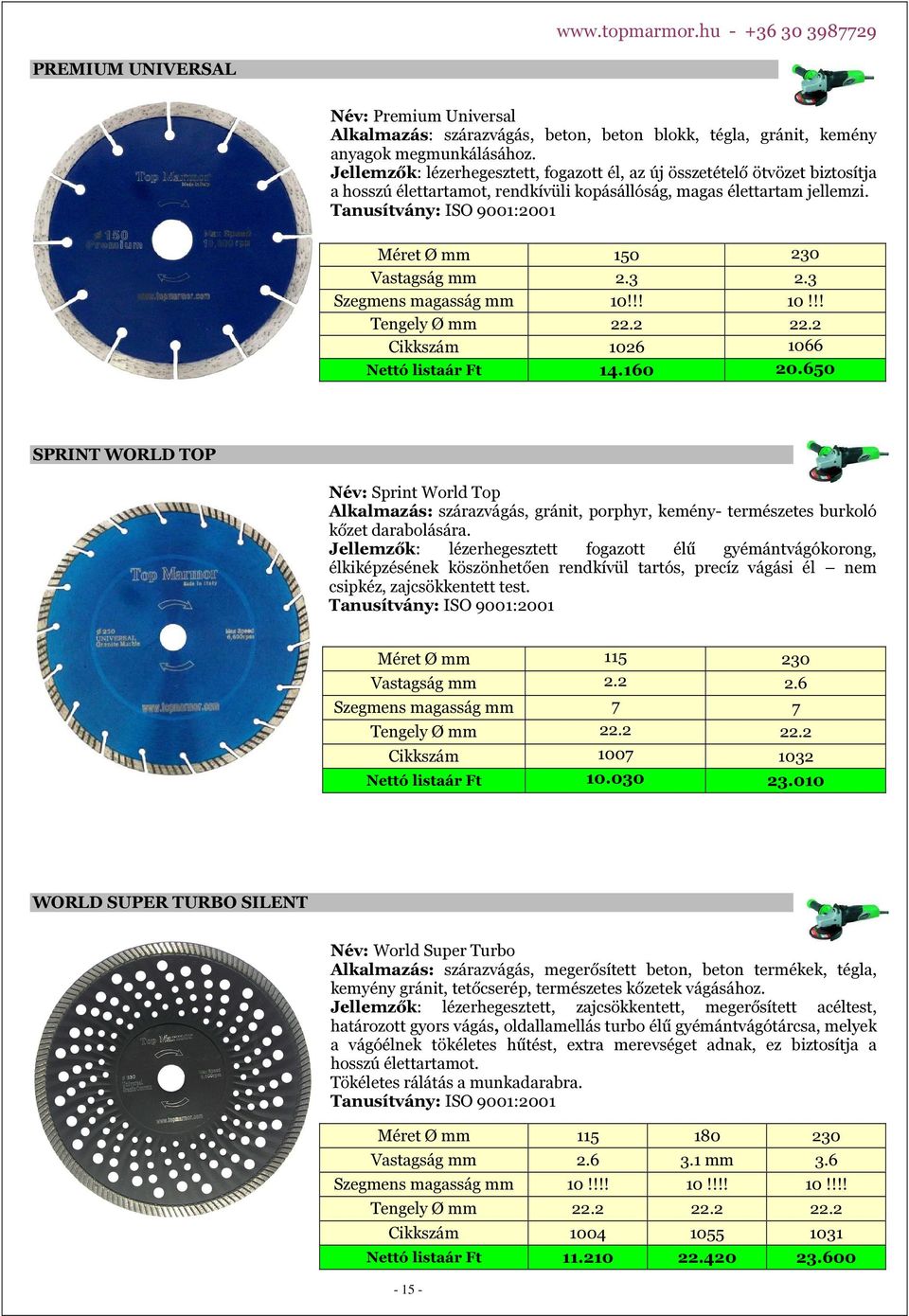

15 PREMIUM UNIVERSAL Név: Premium Universal Alkalmazás: szárazvágás, beton, beton blokk, tégla, gránit, kemény anyagok megmunkálásához. Jellemzők: lézerhegesztett, fogazott él, az új összetételő ötvözet biztosítja a hosszú élettartamot, rendkívüli kopásállóság, magas élettartam jellemzi. Méret Ø mm Vastagság mm Szegmens magasság mm 10!!! 10!!! Tengely Ø mm Cikkszám Nettó listaár Ft SPRINT WORLD TOP Név: Sprint World Top Alkalmazás: szárazvágás, gránit, porphyr, kemény- természetes burkoló kőzet darabolására. Jellemzők: lézerhegesztett fogazott élű gyémántvágókorong, élkiképzésének köszönhetően rendkívül tartós, precíz vágási él nem csipkéz, zajcsökkentett test. Méret Ø mm Vastagság mm Szegmens magasság mm 7 7 Tengely Ø mm Cikkszám Nettó listaár Ft WORLD SUPER TURBO SILENT Név: World Super Turbo Alkalmazás: szárazvágás, megerősített beton, beton termékek, tégla, kemyény gránit, tetőcserép, természetes kőzetek vágásához. Jellemzők: lézerhegesztett, zajcsökkentett, megerősített acéltest, határozott gyors vágás, oldallamellás turbo élű gyémántvágótárcsa, melyek a vágóélnek tökéletes hűtést, extra merevséget adnak, ez biztosítja a hosszú élettartamot. Tökéletes rálátás a munkadarabra. Méret Ø mm Vastagság mm mm 3.6 Szegmens magasság mm 10!!!! 10!!!! 10!!!! Tengely Ø mm Cikkszám Nettó listaár Ft

16 ULTRA SUPER TOP WORLD SILENT Név: Ultra Super Top World Alkalmazás: szárazvágás, gránit, kvarcit, természetes kő. Jellemzők: lézerhegesztett, zajcsökkentett, új fejlesztésű mélyített speciális spirál turbo él szerkezete miatt gyors a vágás, tökéletes a vágási él. A csökkentett oldalfali surlódás kíméli a dolgozót és a gépet, a hőelvezetés tökéletes! Rendkívül tartós, bevált jó minőség. Méret Ø mm Vastagság mm Szegmens magasság mm 10!!! 10!!! 10!!! 10!!! Tengely Ø mm Cikkszám Nettó listaár Ft SPECIAL GYÉMÁNTVÁGÓKORONG Név: Speciális gyémántvágókorong Alkalmazás: szárazvágás, gránit, beton, természeteskőzetek. Jellemzők: lézerhegesztett, az innovatív fejlesztésű vertikális erősített szegmensekkel könnyedén vágja és formázza a gránitot, valamint ez a kilakítás megelőzi, hogy a vágási törmelék hegesztéseknél koptassa az acéltestet, így védi a többi szegmenst. Könnyű, gyors vágás- nem szorul meg, zajcsökkentett. - samott Méret Ø mm Peremel Vastagság mm Szegmens magasság mm 10!!!! 10!!!! Tengely Ø mm Cikkszám Nettó listaár Ft X LASER WELDET TURBO Név: Laser Weldet Turbo Alkalmazás: szárazvágás, beton, acélhajas-, vasbeton, térburkoló kövek vagy bármely építőanyag akár acél vágásához is alkalmas. Jellemzők: különleges minőségű tárcsa intenzív munkavégzésre, az építőipar teljes területén. Lézerhegesztett- zajcsökkentett korongtest. Az oldallamellák extra merevséget- a fogazott élű és legyező szerűen kialakított szegmensek jobb hő ls törmelék elvezetést eredményeznek. Ezek hosszú életartamot biztosítanak, tehát alacsonyabb hőmérsékleten, és kisebb energia ráfordítással vághatunk. Ügyelni kell arra, hogy csak acél vágása közben időnként vágjunk más anyagot is, hogy a szegmensek tisztuljanak, éleződjenek Méret Ø mm 230 Vastagság mm 3.1 Szegmens magasság mm 10!!!! Tengely Ø mm 22.2 Cikkszám 1030 Nettó listaár Ft

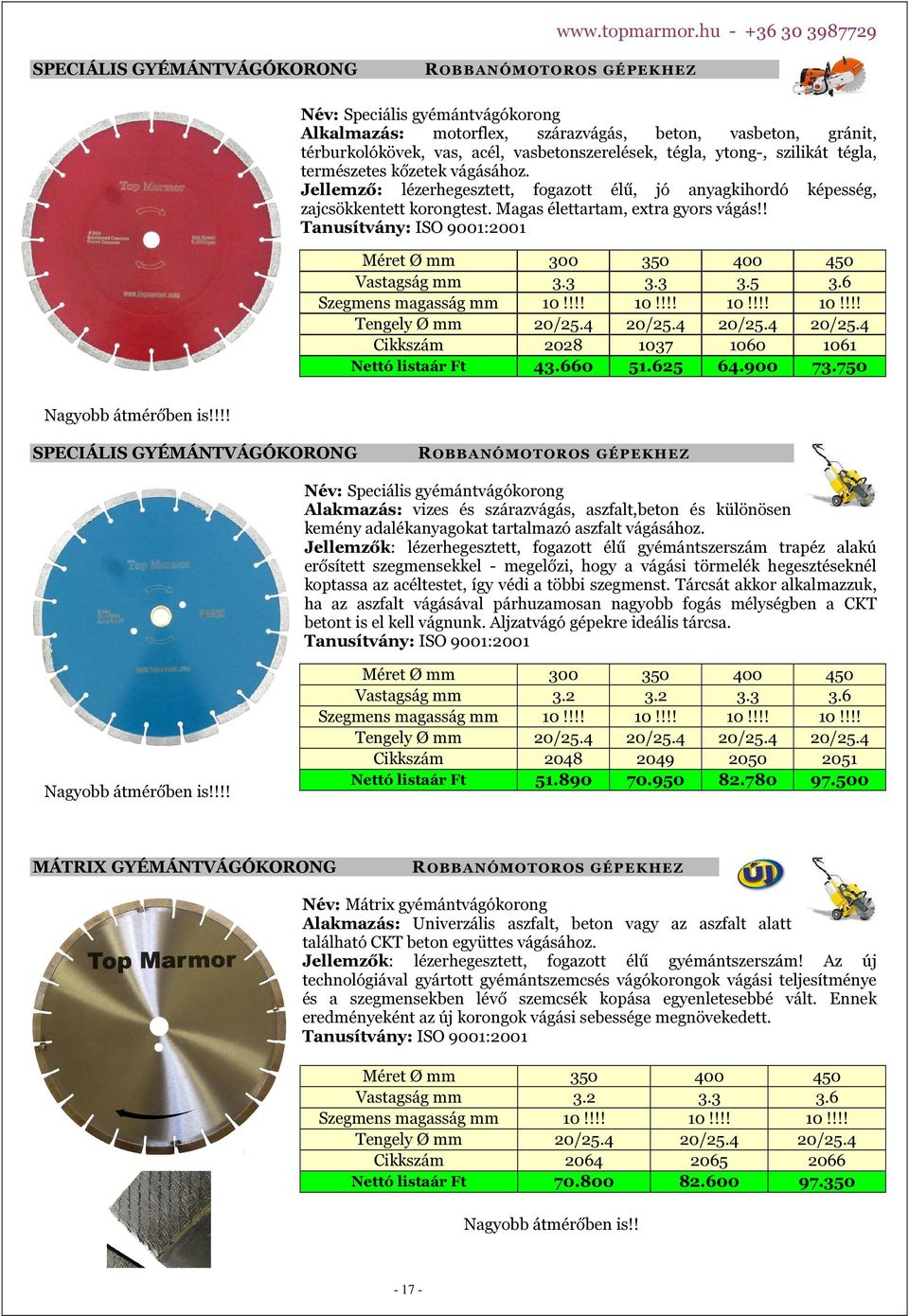

17 SPECIÁLIS GYÉMÁNTVÁGÓKORONG ROBBANÓMOTOROS GÉ PEKHEZ Név: Speciális gyémántvágókorong Alkalmazás: motorflex, szárazvágás, beton, vasbeton, gránit, térburkolókövek, vas, acél, vasbetonszerelések, tégla, ytong-, szilikát tégla, természetes kőzetek vágásához. Jellemző: lézerhegesztett, fogazott élű, jó anyagkihordó képesség, zajcsökkentett korongtest. Magas élettartam, extra gyors vágás!! Méret Ø mm Vastagság mm Szegmens magasság mm 10!!!! 10!!!! 10!!!! 10!!!! Tengely Ø mm 20/ / / /25.4 Cikkszám Nettó listaár Ft Nagyobb átmérőben is!!!! SPECIÁLIS GYÉMÁNTVÁGÓKORONG ROBBANÓMOTOROS GÉ PEKHEZ Név: Speciális gyémántvágókorong Alakmazás: vizes és szárazvágás, aszfalt,beton és különösen kemény adalékanyagokat tartalmazó aszfalt vágásához. Jellemzők: lézerhegesztett, fogazott élű gyémántszerszám trapéz alakú erősített szegmensekkel - megelőzi, hogy a vágási törmelék hegesztéseknél koptassa az acéltestet, így védi a többi szegmenst. Tárcsát akkor alkalmazzuk, ha az aszfalt vágásával párhuzamosan nagyobb fogás mélységben a CKT betont is el kell vágnunk. Aljzatvágó gépekre ideális tárcsa. Nagyobb átmérőben is!!!! Méret Ø mm Vastagság mm Szegmens magasság mm 10!!!! 10!!!! 10!!!! 10!!!! Tengely Ø mm 20/ / / /25.4 Cikkszám Nettó listaár Ft MÁTRIX GYÉMÁNTVÁGÓKORONG R OBBANÓMOTOROS GÉP EKHEZ Név: Mátrix gyémántvágókorong Alakmazás: Univerzális aszfalt, beton vagy az aszfalt alatt található CKT beton együttes vágásához. Jellemzők: lézerhegesztett, fogazott élű gyémántszerszám! Az új technológiával gyártott gyémántszemcsés vágókorongok vágási teljesítménye és a szegmensekben lévő szemcsék kopása egyenletesebbé vált. Ennek eredményeként az új korongok vágási sebessége megnövekedett. Méret Ø mm Vastagság mm Szegmens magasság mm 10!!!! 10!!!! 10!!!! Tengely Ø mm 20/ / /25.4 Cikkszám Nettó listaár Ft Nagyobb átmérőben is!!

18 Gyémántvágókorongok - VIZES VÁGÁS UNIVERZÁLIS GYÉMÁNTVÁGÓKORONG RIM GYÉMÁNTVÁGÓKORONG SPECIÁLIS GYÉMÁNTVÁGÓKORONG Név: Univerzális gyémántvágókorong Alkalmazás: vizesvágás, burkolólapok, csempe, kerámia, terakotta, gress/kőporcelán, márvány megmunkálásához. Jellemzők: lézerhegesztett, folytonos élű, universalis korong. Méret Ø mm Vastagság mm Sz.mag. mm Tengely Ø mm 30/ / / / / /25.4 Cikkszám Nettó listaár FT Név: RIM Gyémántvágókorong Alaklmazás: vizesvágás, csempe, gres, mázas kerámia, porcelán, klinker tégla, kályha csempe, samott megmunkálásához. Jellemzők: lézerhegesztett, szegmentált élű, zajcsökkentett korongtest, finom vágás, precíz vágási él. Gyámántszegmensekkel ellátott vágó él a jobb hűtés érdekében. Hosszú élettartam! Méret Ø mm Vastagság mm Sz.mag. mm Tengely Ø mm 30/ / / / /25.4 Cikkszám Nettó listaár Ft Név: Speciális gyémántvágókorong Alalmazás: vizesvágás, samott és kályha/mázas kerámia csempe megmunkálásához. Jellemzők: lézerhegesztett, szendvics típusú zajcsökkentett korong innovatív szegmens kialakítás és osztás, tökéletes törmelék kihordás, profi vágási élek. Tamusítvány: ISO 9001:2001 Méret Ø mm Vastagság mm Szegmens magasság mm 10 12!!! 10 Tengely Ø mm 30/ / /25.4 Cikkszám Nettó listaár Ft RIM CUTTER WORLD TOP Név: RIM Cutter World Top Alaklmazás: vizesvágás, csempe, gres, kerámia, porcelán, üvegtartalmú anyagok. Jellemzők: lézerhegezstett, szegmentált élű, zajcsökkentett korongtest, új fejlesztésű bronzötvözetű szegmens kialakítás a még tökéletesebb vágás, tartosság érdekében, precíz vágási él. Méret Ø mm Vastagság mm Sz.mag. mm Tengely Ø mm 30/25. 30/ / / / /25.4 Cikkszám Nettó listaár Ft

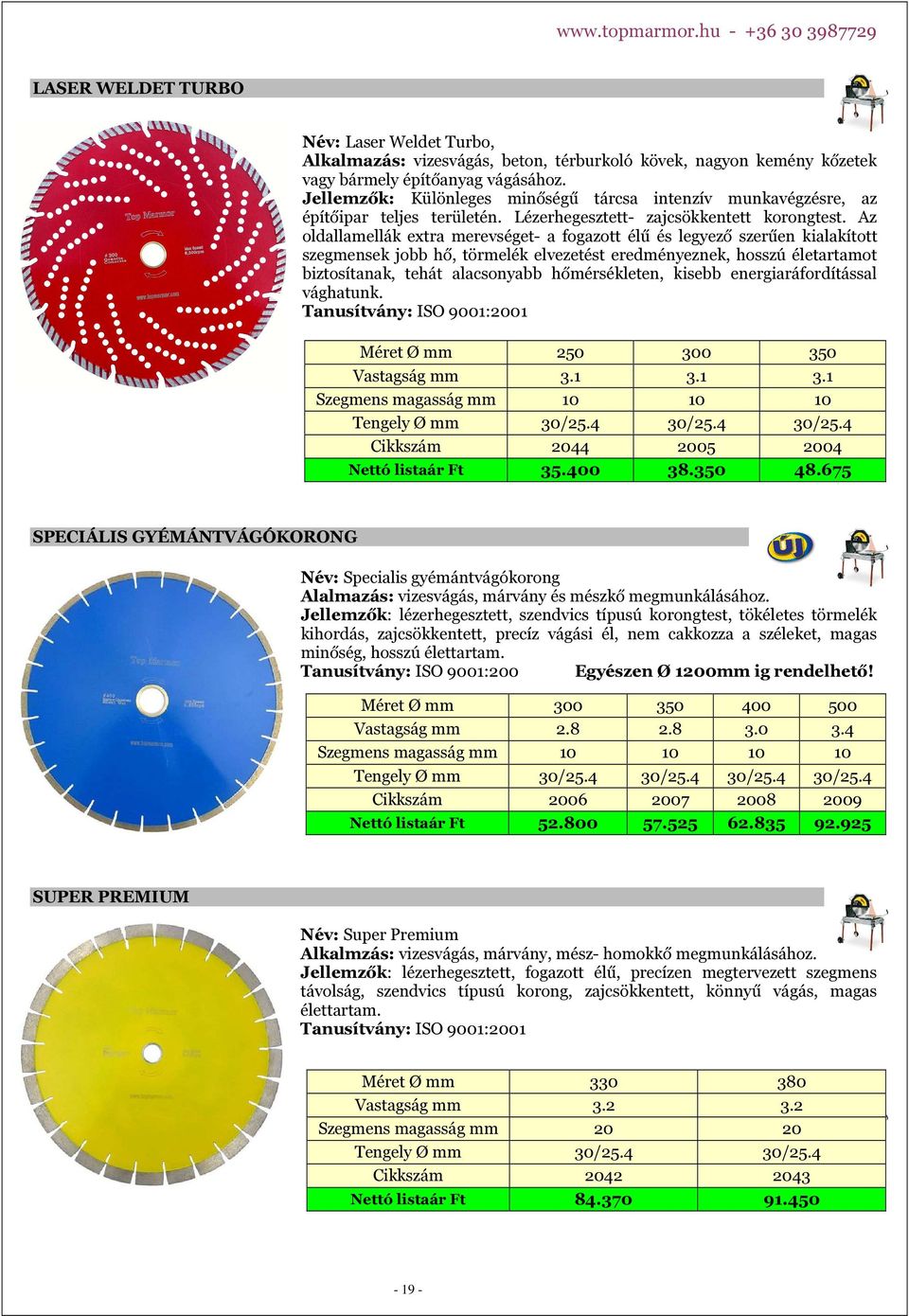

19 LASER WELDET TURBO Név: Laser Weldet Turbo, Alkalmazás: vizesvágás, beton, térburkoló kövek, nagyon kemény kőzetek vagy bármely építőanyag vágásához. Jellemzők: Különleges minőségű tárcsa intenzív munkavégzésre, az építőipar teljes területén. Lézerhegesztett- zajcsökkentett korongtest. Az oldallamellák extra merevséget- a fogazott élű és legyező szerűen kialakított szegmensek jobb hő, törmelék elvezetést eredményeznek, hosszú életartamot biztosítanak, tehát alacsonyabb hőmérsékleten, kisebb energiaráfordítással vághatunk. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm 30/ / /25.4 Cikkszám Nettó listaár Ft SPECIÁLIS GYÉMÁNTVÁGÓKORONG Név: Specialis gyémántvágókorong Alalmazás: vizesvágás, márvány és mészkő megmunkálásához. Jellemzők: lézerhegesztett, szendvics típusú korongtest, tökéletes törmelék kihordás, zajcsökkentett, precíz vágási él, nem cakkozza a széleket, magas minőség, hosszú élettartam. Tanusítvány: ISO 9001:200 Egyészen Ø 1200mm ig rendelhető! Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm 30/ / / /25.4 Cikkszám Nettó listaár Ft SUPER PREMIUM Név: Super Premium Alkalmzás: vizesvágás, márvány, mész- homokkő megmunkálásához. Jellemzők: lézerhegesztett, fogazott élű, precízen megtervezett szegmens távolság, szendvics típusú korong, zajcsökkentett, könnyű vágás, magas élettartam. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm 30/ /25.4 Cikkszám Nettó listaár Ft

20 SUPER TURBO SILENT GRANIT SUPER PREMIUM GRANIT MATRIX SPECIÁLIS GYÉMÁNTVÁGÓKORONG Név: Super Turbo Granit Alkalmazás: vizesvágás, természetes kő, gránit vágásához. Magas kvarcit tartalmú közetekhez. Jellemzők: lézerhegesztett, folyamatos élű turbo gyémántvágótárcsa, speciális gyémántszegmens szerkezetének köszönhetően a koronggal való vágás mindamellett hogy gyors, hihetetlenül tartós, precíz sima vágási él jellemzi. Extra csendes, vibráció mentes korongtest. Méret Ø mm Vastagság mm Sz.mag. mm Tengely Ø mm 30/ / / / /25.4 Cikkszám Nettó listaár Ft Név: Super Premium Matrix Alkalmazás: vizesvágás, beton, beton termékek és természetes kövek megmunkálásához. Jellemzők: lézerhegesztett fogazott élű szendvics típusú prémium minőségű gyémántvágókorong, Az élképzésnek köszönhetően a használata rendkívűl gazdaságos vágásképe szép, ezért különösképen javasolt olyan munkákhoz, ahol fontos az esztétikum. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm 40/50 40/50 Cikkszám Nettó listaár Ft Név: Speciális gyémántvágókorong Alkalmazás: vizesvágás, gránit és keményebb természeteskőzetek darabolásához. Hosszú élettartam. Jellemzők: lézerhegesztett, fogazott élű, szendvics típusú korongtest, mely előnyei magasfokú stabilitás, kíváló hőelvezetés, csendesség. Finom vágási felület és tökéletes él. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm 40/50 40/50 40/50 40/50 Cikkszám Nettó listaár Ft

21 SUPER PREMIUM Név: Super Premium Granit Alkalmazás: vizesvágás, gránit, természeteskő 80-90% kvarcit megmunkálásához. Jellemzők: lézerhegesztett fogazott élű szendvics típusú prémium minőségű gyémántvágókorong, könnyű vágás, tökéletes vágási él, magas minőség, hosszú élettartam. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm 30/ /25.4 Cikkszám Nettó listaár Ft PREMIUM UNIVERSAL Név: Premium Universal Alkalmazás: vizesvágás, kemény kőzetek, épitőipari termékek vágásához. Jellemzők: lézerhegesztett, különlegesen kiképzett speciális fogazott élű, szendvics típusú korongtest, mely alkalmas ipari felhasználásra is. Stabilitás, kíváló hőelvezetés. Finom vágási felület, tökéletes él. Hosszú élettartam. Méret Ø mm Vastagság mm Szegmens magasság mm Tengely Ø mm 30/ / /25.4 Cikkszám Nettó listaár Ft PREMIUM SILENT GRANIT Név: Premium Silent Granit Alkalmazás: vizesvágás, kemény gránit, kőzetek vágásához. Jellemzők: lézerhegesztett, különlegesen kiképzett speciális fogazott élű, szendvics típusú korongtest, mely alkalmas ipari felhasználásra. Speciális gyémántszegmens szerkezetének köszönhetően a koronggal való vágás mindamellett hogy gyors, hihetetlenül tartós, precíz sima vágási él jellemzi. Extra csendes szilikon betétes, vibráció mentes korongtest. Finom vágási felület és tökéletes él. Hosszú élettartam. Méret Ø mm Vastagság mm Szegmens magasság Tengely mm Ø mm /40/50/60 30/40/50/60 30/40/50/60 30/40/50/60 Cikkszám Nettó listaár Ft

22 Koronafúrók KORONAFÚRÓ Név: Koronafúró Felhasználás: vizesfúrás, csempék, gránit, márvány és műkövek megmunkálásához. Méret: Ø 25mm - tól Ø 70 mm Átmérő Ø mm Szegmens mag. mm Csatlakozás M12 M12 M12 M12 M12 Cikkszám Nettó listaár Ft KORONAFÚRÓ Név: Koronafúró Felhasználás: szárazhasználat, gres, csempék, természetes kövek, gránit, márvány és műkövek, valamint bármilyen burkolólapok megmunkálásához. Burkolók legjobb segédszerszáma!!! Jellemzők: RENDKÍVÜL MAGAS ÉLETTARTAM, OPTIMÁLIS FÚRÁSI SEBESSÉG, MEGBÍZHATÓSÁG EXTRÉM IGÉNYBEVÉTEL ESETÉN IS! Gyémánt szegmensek az acélhengerre kemény ezüst forrasztásos technikával rögzítettek./nem vidia/!!! A gyémánt fúró szegmens egy, a hordozótestre (cső) rögzített, különféle fémporokból és 1 osztályú ipari gyémánt szemcsékből áll!!! Átmérő Ø mm Szegmens mag. mm Csatlakozás M14 M14 M14 M14 M14 Cikkszám Nettó listaár Ft KORONAFÚRÓ Név: Koronafúró Jellemzők: szárazhasználat, falazatok, samott, beton, betontermékek, födém megmunkálásához. Opcionális tartozékok: megvezető furószár, befogató adapter - normál,-sds. Méret: Ø 10mm -tól Ø 150mm Tanusítvány: ISO 9001:200 Átmérő Ø mm Palást hossz mm Szegmens mm Szegmens szám Cikkszám Nettó listaár Ft

23 OLCSÓBB VAGY "DRÁGÁBB" TÁRCSÁT VEGYEK? Mielőtt döntene, mérlegeljen az alábbi szempontok szerint: Otthoni munkákra, kisebb építkezéseknél, alkalomszerűen adódó feladatokhoz nem szükséges a legdrágább, legnagyobb teljesítményt nyújtó gyémántszerszámot vásárolnia, de vegye figyelembe, hogy az ár / érték arány a szerszám teljes elhasználódásakor mutatkozik meg. Ekkor derül ki, hogy az adott szerszámmal mennyibe került 1 méter vágás. Másképpen: korántsem mindegy, hogy egy drágább tárcsával 390 métert tudtam vágni, míg egy ötezer forintossal csak 59 métert - így sokszor a drágább jóval olcsóbb.. Észre fogják venni, a minőség nem mindig drága! Folyamatos, intenzív, vagy ipari felhasználásra csak a legkíválóbb minőségű, az adott anyaghoz, területre készült gyémántszerszámot érdemes megvásárolni. Az esetek nagy többségében a munka jellege, a megmunkálandó anyag, illetve a meghajtó gép teljesítménye meghatározza, hogy milyen gyémántszerszámot választhatunk A GYÉMÁNTSZERSZÁMOKRÓL ÁLTALÁNOSSÁGBAN A gyémánt A gyémánt a legkeményebb anyag, amely a vágás, csiszolás vagy fúrás közben a munkát végzi. A gyémántszerszámok szegmenseiben található szemcsék kiváló tulajdonságai miatt szinte kizárólag szintetikus, azaz mesterséges gyémántból készülnek. A szegmens A hordozótestre (tárcsa, fúrókorona, stb.) rögzített szegmensek különböző fémporokból, és eltérő mennyiségben hozzáadott gyémántszemcsékből állnak. A szegmens kötésének relatív keménysége illetve puhasága, valamint a benne foglalt gyémántszemcsék mennyisége és minősége határozza meg, hogy a szegmens mely anyagok megmunkálására lesz alkalmas. Fontos szempont még a szegmensnek a hordozótestre való rögzítésének módja, továbbá lényeges a hordozótest anyagának, megmunkálásának minősége is. Az alkalmazási területtől függően háromféle módszerrel rögzítik a szegmenseket a hordozótestre: szinterezéssel, lézeres hegesztéssel, keményforrasztással. A szegmensek fajtái Zárt gyémántbevonat, folyamatos él Nagyon tiszta vágási él Speciális fal- és padlóburkoló lapokhoz (porcelán, kerámia) Zárt gyémántbevonat, nútozott él "turbó" Tiszta vágási él Nagyobb vágásmélység Általános építőipari anyagok vegyes vágására Szegmenses, sűrű fogazású "kulcslyuk" Tiszta vágási él Nagy vágásmélység Kemény anyagokhoz Turbó-szegmenses Tiszta vágási él Nagy vágásmélység Kemény anyagokhoz Szegmenses, ritka fogazás "u-vágás Jó vágási él Nagyon jó hűtés Közepesen kemény és puha anyagokhoz A kötés A gyémántszemcsék szegmensen belüli kötésére fémporokat használnak, melyek különböző összetevőkből állnak. Bronz vagy réz hozzáadásával puhább kötés, volframkarbamid, vagy keményfém hozzáadásával keményebb kötés hozható létre. A kötést mindig a megmunkálandó anyagnak megfelelően kell kiválasztani, kemény kötés szükséges az abrazív (erősen koptató) anyagokhoz, mint például a friss (zöld) beton, vagy az aszfalt, puhább kötés a kemény anyagokhoz, például az öreg, megfelelően tömörített vasalt beton, vagy a márvány

24 Hibajelenség megoldó (Válassza ki, melyik hibajelenséget tapasztalta) A gyémántvágótárcsa elvesztette a stabilitását Hibajelenség Rosszul, hibásan beállított gépen forog a tárcsa A tárcsa kötése túl kemény a vágandó anyaghoz, ezért az acél alaplemez túlságosan nagy igénybevételt kap. Az elcsúszó anyag deformálja, vagy elhajlítja a tárcsát. Túl kicsi feszítőperem használata feszültséget okoz a tárcsában. Helytelen a tárcsa fordulatszáma. Megoldás Javítsa ki a gép beállítását! Bizonyosodjon meg róla, hogy a vágótárcsa alkalmas-e a vágandó anyaghoz! Rögzítse megfelelően a vágandó anyagot! Használjon megfelelő méretű feszítőperemet! Ellenőrizze le a fordulatszámot fsz.mérővel, különösen fontos betontárcsáknál! A gyémántszegmensek nem egyenletesen kopnak Hibajelenség A szegmensek az egyik oldalon jobban kopnak. Általában a tárcsa körfutási hibája, vagy az oldalakon nem megfelelő mennyiségű hűtővíz okozza. A vágótárcsa egyenlőtlenül kopik a rossz gépcsapágy, elhasználódott vágótengely, sérült flansfelület, vagy a szegmensek életlenné válása miatt. Berepedezet acél korongtest Hibajelenség A vágótárcsa kötése túl kemény a vágandó anyaghoz. Túl nagy nyomás, a tárcsa beékelődése vagy elcsavarodása elgörbítheti vagy elhajlíthatja a tárcsát. Ha az alaplemez tartósan extrém feszültségnek vagy kifáradásnak van kitéve, berepedhet. Nem kielégítő vízhűtés miatti túlmelegedés vagy a száraz vágótárcsa hibás használata. Túl nagy a fordulatszám. Megoldás Ellenőrizze a gép körfutását! Tisztítsa meg a hűtővízrendszert és ügyeljen ara, hogy a víz a tárcsa elülső élére folyjon. Ellenőrizze, hogy a vízpumpa egyenletesen és megfelelő mennyiségben szállítja-e a vizet. Ha szükséges, cserélje ki a csapágyat vagy az elhasználódott tengelyt! Ne távolítsa el a kiegészítő furat csapját, ha az a peremel együtt lett szállítva! Megoldás Válasszon puhább kötésű vágótárcsát! A szerszámot egyenletes nyomással kell az anyagba belevezetni és vágás közben kerülni kell a beékelődéseket, irányváltásokat. Ügyelni kell a vágótárcsa kielégítő vízhűtésére. Száraz vágásnál fontos a kielégítő léghűtésről, be kell tartani a hűtési szüneteket. Ellenőrizze meghajtótengely fordulatszámát, esetleg más gépet kell használni vagy változtatni kell a fordulatszámon! "Alávágás". Az alávágás jelensége akkor lép fel, ha az acél alaplemez gyorsabban kopik, mint a szegmens, különösen a szegmens és az acél alaplemez csatlakozásánál. Hibajelenség Ez a kopás nagyon abrazív anyagok vágásakor jelentkezik, általában sok homokot tartalmazó anyagok esetén. Megoldás Növelje a hűtőfolyadék mennyiségét!

25 Intenzív kopás a vágó élen Hibajelenség Helytelen tárcsa használata nagyon abrazív anyagokhoz. Túl kevés hűtővizet kap a tárcsa. A magassági ütés meggyorsítja a gyémántszerszám kopását, ezt a gép rossz csapágya, kiverődött tengelye vagy a vágandó anyaghoz túl kemény kötésű tárcsa okozhatja. Nem elég meghajtóerő a hibás ékszíjfeszesség, áramfeszültség vagy helytelen fordulatszám miatt. Túl nagy a vágási sebesség. A vágótárcsa nem merőleges az anyagra. A vágótárcsa nem merőleges az anyagra./td> Túl kicsi a vágótárcsa fordulatszáma. Berepedt gyémántszegmensek Megoldás Válasszon megfelelő tárcsát az alkalmazási táblázat szerint! Tisztítsa meg a vízrendszert! Győződjön meg róla, hogy a vízpumpa jól működik-e! Ellenőrizze le a csapágyat és a tengelyt, mielőtt új tárcsát tesz fel! Feszítse meg vagy cserélje ki az elkopott ékszíjat, ellenőrizze le az áram feszültségét, használjon megfelelő hosszabbítókábelt! Csökkentse le az előtolás sebességét! Ellenőrizze le a felfogótengelyt, a flancsot, hogy a tárcsa és a gép helyesen álljon! Ellenőrizze a tárcsa tengelyének fordulatszámát! Szükség esetén cserélje ki a gépet vagy változtassa meg a tengely sebességét! Hibajelenség A tárcsa túl kemény a vágandó anyaghoz. Túl nagy a vágási sebesség. Megoldás Válasszon puhább kötésű vágótárcsát! Csökkentse le az előtolási sebességet! Kitörött gyémántszegmensek Hibajelenség Az anyag elcsúszik vágás közben, a szegmensek beékelődés vagy elcsavarodás miatt kitörnek. A tárcsa kötése túl kemény a vágandó anyaghoz ezért életlenné válik, ami szegmens kitöréséhez, elfáradásához vezet. Az elhasználódott flans nem rögzíti megfelelően a tárcsát, így az elhajlik. A tárcsa magassági ütése szegmensek kitöréséhez vezet. Túlmelegedés. Általában az acél alaplemez kékes elszíneződésérol ismerhető fel, ami többnyire a kitört szegmens területére korlátozódik. A szegmens a gép szállítása során vagy a vágás kezdetekor ütésszerű terhelést kap. A furat szabálytalan alakja Hibajelenség A meghajtótengely erősen elhasználódott. A flans nincs rendesen meghúzva és emiatt a szerszám mozog a tengelyen. Megoldás Rögzítse megfelelően a vágandó anyagot a vágási folyamat során! Használjon puhább kötésű vágótárcsát az alkalmazási táblázatnak megfelelően! Cserélje ki mindkét flansot! Cserélje ki az elkopott csapágyat és/vagy tengelyt! Ellenőrizze a hűtési rendszert. Száraz vágás esetén válasszon kisebb vágásmélységet és gyakrabban hűtse a tárcsát üresjáratban! Kerülje el a tárcsa ütését szállítás közben, az anyagba pedig lassan vezesse be azt! Megoldás Bizonyosodjon meg róla, hogy a vágótárcsa helyesen van-e a tengelyen a flans rögzítése előtt! Húzza meg rendesen a flansot, hatlapfejű anyát használjon, ne szárnyas anyát!

26 Irányfutási hiba Hibajelenség A kötés túl kemény a vágandó anyaghoz, ami túl hosszú ideig tartja bent a gyémántot, a tárcsa életlenné válik csak nyom vágás helyett, ezért egyenlőtlen a kopás. Kopási barázdák a meghajtó tengelyben a nem megfelelően rögzített tárcsa miatt. A vágótárcsa nem kielégítően van rögzítve és "vándorol" a tengelyen. A meghajtó tengely kopása körfutási hibákhoz és a tárcsa egyenlőtlen kopásához vezet. Gyakori hiba betonvágók esetében hiányos csapágykenés miatt. Megoldás Válasszon puhább kötést, ami gyorsabban kopik és hamarabb teszi szabaddá a gyémántokat! Cserélje ki az elkopott vágótengelyt! Cserélje ki a csapágyat. Kopás vagy ütés esetén cserélje ki a tengelyt! Túlhevülő gyémántkorong Hibajelenség Elégtelen hűtés. A tárcsa nem jó a vágandó anyagnak. Túl nagy a vágósebesség. Megoldás Biztosítson elegendő vizet/légáramlást! Száraz tárcsát kisebb vágási mélységben (2-5 cm) lépcsőzetes vágással használjon! Válasszon megfelelő tárcsát. Csökkentse le az előtolási sebességet! 11. A gyémántszerszám nem vág Hibajelenség A tárcsa túl kemény a vágandó anyaghoz (pl. univerzális tárcsa kemény klinkerben, aszfaltkorong vasbetonban). A gép teljesítménye nem kielégíto (laza ékszíj, túl kicsi feszültség, kicsi motorteljesítmény). A tárcsa életlenné vált kemény vagy mázas anyagokban való tartós vágás miatt. A szegmenseknek még látható magassága van, de a tárcsa már nem vág. A tárcsa életlenné vált a túl magas fordulatszám miatt. A tárcsa életlenné vált a vágandó anyagra való túlzott nyomás miatt. A porotontéglában nem vág a tárcsa vagy nem megfelelő a vágási teljesítmény. Anyagváltásnál nem megfelelő vágási teljesítmény. Megoldás Válasszon megfelelő tárcsát az alkalmazási útmutató segítségével! Ellenőrizze le az ékszíjat, a feszültséget és a motor teljesítményét! A tárcsával vágjon bele néhány vágást abrazív anyagba, amíg az feléleződik! Ez időnként szükségessé válhat, azonban állandó életlenné válás esetén valószínűleg túl kemény a tárcsa a vágandó anyaghoz. Egyes abrazív anyagokhoz való tárcsafajták igényelhetik, hogy a szegmens alsó kis része gyémántmentes legyen. Ez a jelenség ezeknél a tárcsáknál természetes, cserélje ki a tárcsát! Válasszon a tárcsa megengedett fordulatszámának megfelelő gépet! Gondoskodjon a megfelelő nyomásról, hogy a tárcsa még éles maradjon, de kerülje el a túlzott nyomást! A hazánkban kapható porotontéglák keménysége nem egyenletes, így a gyémánt vágótárcsák sem nyújtanak azonos teljesítményt. Élezze fel a tárcsát élezőkővel! Élezze fel a tárcsát élezőkővel!

27 HOGYAN, MILYEN SZEMPONTOK SZERINT VÁLASSZAM KI A LEGMEGFELELŐBB GYÉMÁNTSZERSZÁMOT? Legegyszerűbben úgy, hogy szakember segítségét kérjük, de magunk is kiválaszthatjuk a terméket, ha ügyelünk néhány alapvető szabályra. - Száraz vagy vízes tárcsa? Nagyon fontos, hogy vízhűtést igénylő gyémánt vágótárcsával semmiképp ne vágjunk hűtővíz hozzávezetés nélkül száraz vágókorongot viszont felszerelhetünk arra alkalmas, vizes gépre, így a tárcsa élettartama növekszik. - Milyen anyagra, milyen gyémántvágókorongot válasszak? A.) Nagyon gyakran előforduló építőipari anyagok A leggyakoribb építőipari anyagok vágásához a vegyes felhasználásra ajánlott tárcsák jelentik a legjobb megoldást. Az univerzális gyémánt vágótárcsák szegmensei különböző anyagok egymás utáni vágására vannak kifejlesztve, ha így használjuk, a tárcsa fel is éleződik az anyagváltások során. Figyeljünk oda, hogy vegyes felhasználásra ajánlott gyémánttárcsával huzamosabb ideig ne vágjunk egyfajta anyagot, mert bizonyos idő elteltével erősen romlik a vágási teljesítmény, ilyenkor a szerszámot fel kell élezni. Élezni puhább anyagban történő vágással lehet: ilyen a homokkő, vagy az agyagtégla, de a legmegfelelőbb erre a célra a korundszemcsés köszörűkő. Előfordulhat, hogy élezés szükséges az anyagok közti váltásnál, illetve, hogy egy új tárcsa nem vág bele bizonyos anyagba, de élezés után kiváló teljesítményt nyújt.a vegyes felhasználású gyémántszerszámok majdnem mindegyik anyagot vágják, de az erősen koptató tulajdonságú anyagokban jóval rövidebb az élettartamuk, kemény anyagok vágása során pedig élezést és sűrűbb hűtési szüneteket igényelnek. B.) Abrazív anyagok Az erősen koptató tulajdonságú anyagokat nevezzük abrazív anyagoknak, ilyen például az aszfalt, a puhább tégla, homokkő, samott tégla, vagy a friss (zöld) beton. Ha ilyen anyagokat kívánunk vágni, speciálisan a célterületre készült gyémántszerszámra van szükségünk, melyeket az adott anyag vágására fejlesztettek ki, illetve megfelelő szegmensvédelemmel láttak el úgynevezett trapéz-szegmenssel mely megelőzi az alávágást, (a hordozótest drasztikus elvékonyodását a szegmens alatt).az abrazív anyagokhoz kifejlesztett gyémánt vágótárcsák a kemény anyagokat nem vágják: aszfaltos, vagy friss beton vágására alkalmas tárcsával ne próbáljunk gránitot, márványt vagy beton járólapot vágni. C.) Kemény anyagok A kemény anyagok vágására fejlesztett gyémánt vágótárcsákkal gazdaságosan csak kemény anyagokat tudunk vágni, puhább anyagban jelentősen romlik a vágási teljesítmény, erőteljesen csökken az élettartam. D.) Kerületi sebesség A kerületi sebességet a megmunkálandó anyag keménységének, koptató hatásának függvényében kell megválasztani. A kerületi sebesség az előtolási sebességgel együtt befolyásolja a vágási teljesítményt, és a gyémánszerszám élettartamát. Ügyeljen a gépgyártó előírásainak betartására is. Ajánlott kerületi sebesség értékek:20-25 m/s homogén és kemény anyagokra (pl.: kvarc, korund, porcelán, üveg)25-40 m/s közép kemény és nyíltpórusú anyagokra (pl.: diabáz, gránit, szienit, dionit, samott)30-50 m/s puha és koptató anyagokra (pl.: homokkő, pala, tufa, konglomerát, kagylós mészkő, márvány, műkő, beton stb.)száraz vágás során a max. előírt 80 m/s kerületi sebességet nem szabad túllépni. E.) Hűtés A száraz vágótárcsák használata során hűtési szüneteket kell beiktatni. (20 másodperces vágás után 10 másodperc szünetet tartsunk.) A vízhűtéses munkavégzéshez készült gyémánt vágótárcsákat elegendő mennyiségű hűtővízzel kell ellátni, melynek folyamatosságát munka közben ellenőrizni kell. A hűtővíz hozzávezetést úgy kell elrendezni, hogy a víz a vágókorongról a vágatba kerüljön, így az abrazív vágási iszapot öblíteni tudja. MUNKAVÉDELEM A gyémántszemcsés vágótárcsák csak egyenes vágásra alkalmasak. Görbületek vágása repedést, szegmensleválást okozhat, mely személyi sérüléshez vezethet. Sérült, leejtett vágótárcsát tilos használni. Munkavégzés közben védőkesztyű, oldalvédelemmel ellátott védőszemüveg, fülvédő, sisak használata kötelező, porvédő maszk viselése indokolt esetben javasolt. Használat előtt a gép védőberendezéseinek működőképességét ellenőrizni kell. Ügyeljen rá, hogy elektromos vezetékek, élő vízvezetékek, földkábelek, gázvezetékek ne kerüljenek a munkavégzés útjába. Munka közben a dolgozótól megfelelő védőtávolságot kell tartani, illetve az előírt módon betartatni. Tartsa be a munkavégzés helyszínén előírt egyéb szabályokat, követelményeket!

28 Tárolás A vágótárcsát száraz, fedett helyen tárolja. Ne rakodjon rá, mert az a tárcsa elgörbüléséhez, vetemedéséhez vezethet - Mire figyeljünk még? 1.) Előírásszerű szerelés A vágókorong furatméretének és a gép-, illetve a szerszámbefogás átmérőjének meg kell egyeznie. A korongon lévő nyíl a forgási irányt jelzi, itt található a maximális percenkénti fordulat is. Kiegyensúlyozatlan, vagy félreütő vágókorongok túl erős vibrációt okoznak, így ezeket nem szabad felszerelni. A vágókorongokat mindig a gép tengelyére, de nem a menetes részére kell rögzíteni. Az illeszkedő felületeknek sorja- és bemaródástól mentesnek kell lenniük, továbbá meg kell tisztítani az esetleges szennyeződésektől. (pl.: rozsda, csiszolási por, iszap, stb.) 2.) Alkalmazás A vágókorong átmérőjét a fogásmélység függvényében válasszuk meg. A gyémánt vágótárcsát csak az arra megfelelő teljesítményű, fordulatú géphez használja. A gyémánt vágótárcsák különböző anyagok vágására, a maró- és csiszolótárcsák különböző anyagok marására / csiszolására alkalmasak. Amennyiben nem a megfelelő szerszámot (vágó- vagy maró- / csiszolótárcsát) választja a megmunkálandó anyaghoz, úgy annak élettartama drasztikusan csökkenhet, illetve a szerszám működésképtelenné válhat. Szárazvágó tárcsák esetében használjon porelszívást. Nagy keresztmetszetű anyagokat több munkalépésben vágjunk. Korong átmérő 115 mm 125 mm 180 mm 230 mm 300 mm 350 mm Max fordulatszám (ford/perc) Kerületi sebesség 80 m/s 80 m/s 80 m/s 80 m/s 100 m/s 100 m/s Ajánlott kerületi sebeségek mm / S -ban a gép és a vágandóanyag függvényében Kerület sebesség Anyag Gránit Márvány Pala Homokkő Vulkanikus kő 25m/S 30m/S 35m/S 40m/S 45m/S 50m/S 55m/S 60m/S 35m/S Ha nem biztos abban, hogy az Ön által használt gyémántszerszámot a megfelelő anyagra, gépre alkalmazza, forduljon bizalommal hozzánk!!!!
