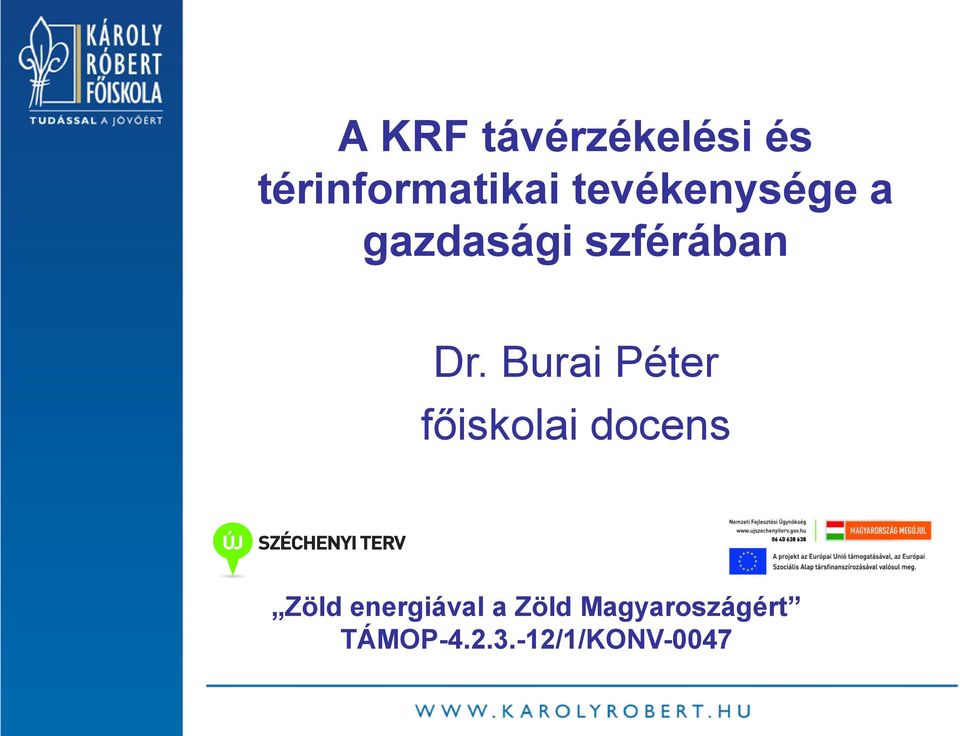

1 A KRF távérzékelési és térinformatikai tevékenysége a gazdasági szférában Dr. Burai Péter főiskolai docens Zöld energiával a Zöld Magyaroszágért TÁMOP /1/KONV-0047

2 Tartalom Károly Róbert Főiskola távérzékelési és térinformatikai kapacitásának bemutatása Távérzékelés alkalmazási lehetőségei Esettanulmányok bemutatása

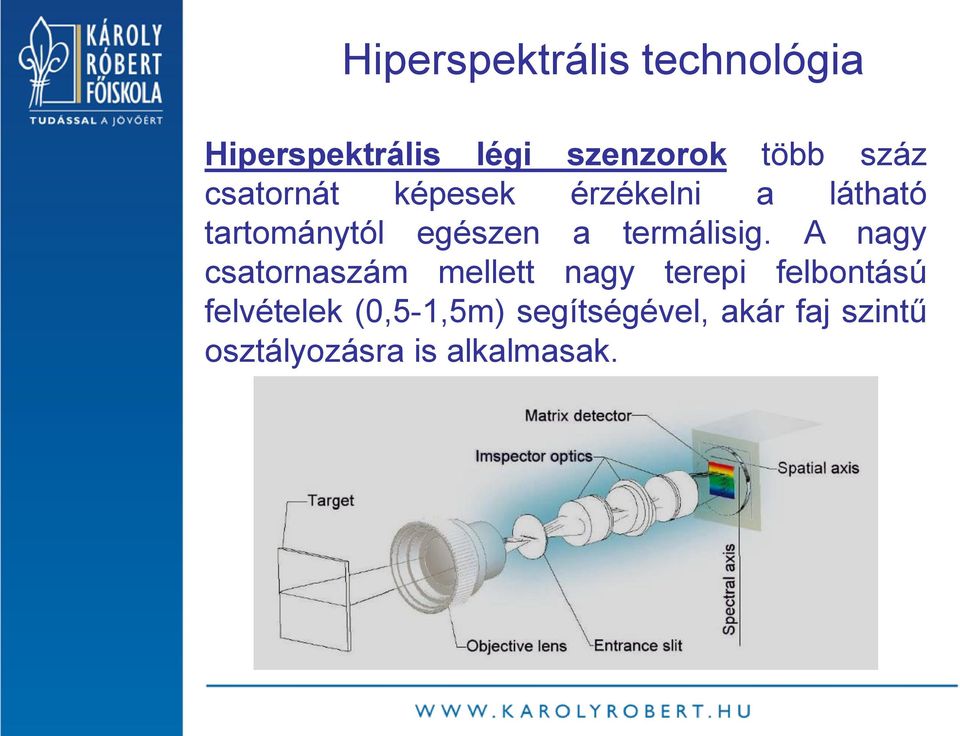

3 Hiperspektrális technológia Hiperspektrális légi szenzorok több száz csatornát képesek érzékelni a látható tartománytól egészen a termálisig. A nagy csatornaszám mellett nagy terepi felbontású felvételek (0,5-1,5m) segítségével, akár faj szintű osztályozásra is alkalmasak.

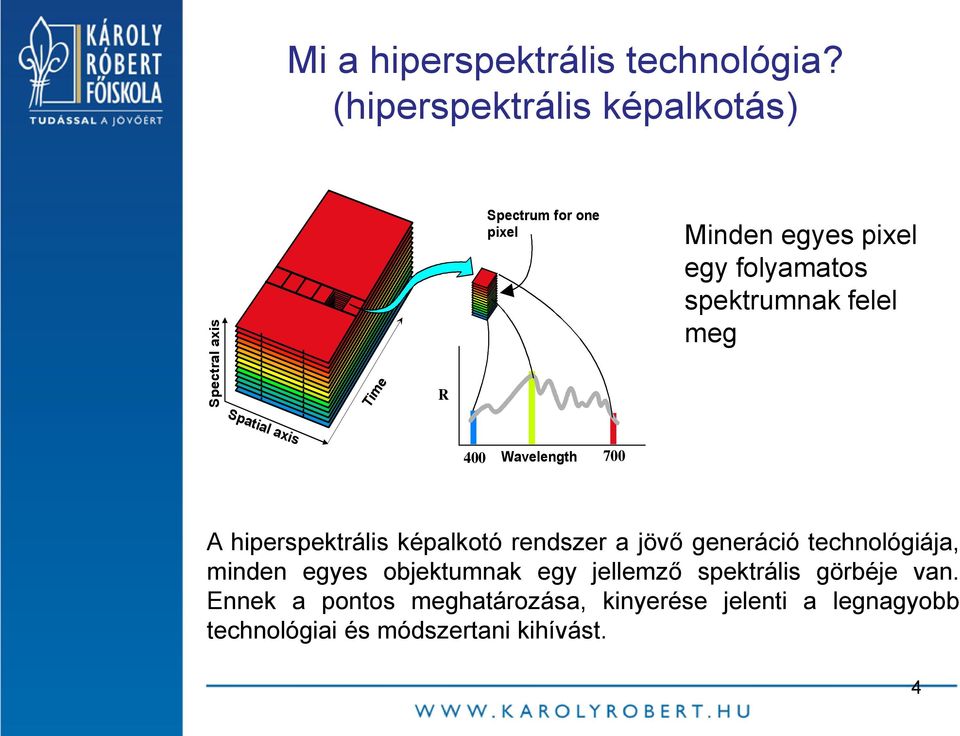

4 Spectral axis Mi a hiperspektrális technológia? (hiperspektrális képalkotás) Spectrum for one pixel Minden egyes pixel egy folyamatos spektrumnak felel meg Time R Spatial axis 400 Wavelength 700 A hiperspektrális képalkotó rendszer a jövő generáció technológiája, minden egyes objektumnak egy jellemző spektrális görbéje van. Ennek a pontos meghatározása, kinyerése jelenti a legnagyobb technológiai és módszertani kihívást. 4

meg Time R Spatial axis 400 Wavelength 700 A hiperspektrális képalkotó rendszer a jövő generáció

5 Relative Radiance Response Relative Response Távérzékelt adatok Green Veg. Bare Soil LANDSAT 8-bit Band No Water Emerging Crop Trees 1000 Soil Wav elength (µm) Hiperspektrális adat (12-bit) 5

2500 2000 1500 Water Emerging Crop Trees 1000 Soil 500 0 0.4 0.6 0.8 1.

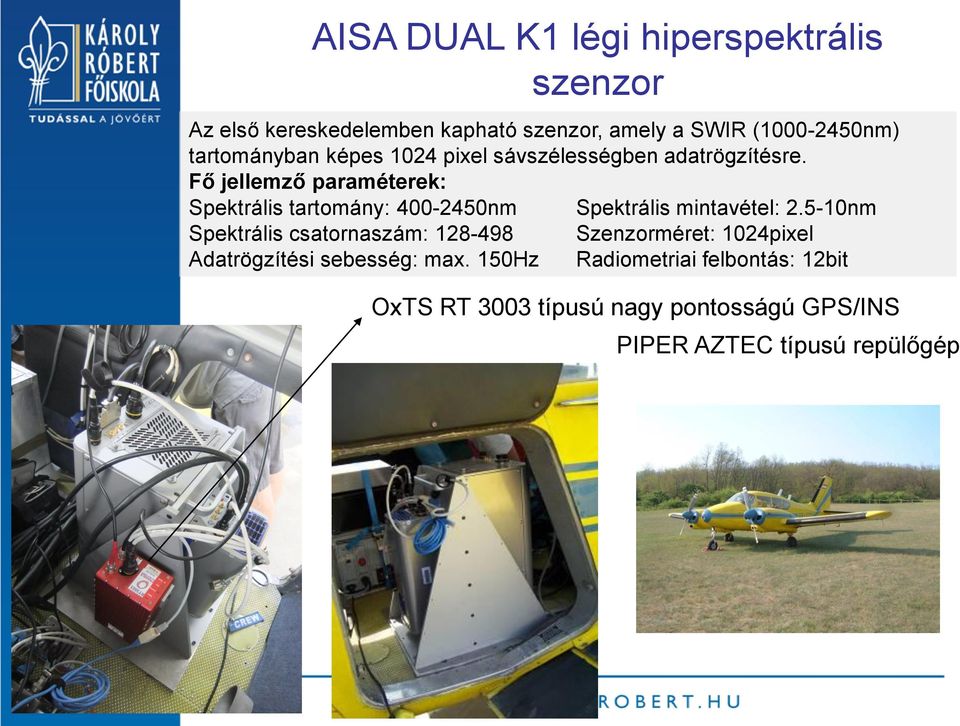

6 AISA DUAL K1 légi hiperspektrális szenzor Az első kereskedelemben kapható szenzor, amely a SWIR ( nm) tartományban képes 1024 pixel sávszélességben adatrögzítésre. Fő jellemző paraméterek: Spektrális tartomány: nm Spektrális mintavétel: nm Spektrális csatornaszám: Szenzorméret: 1024pixel Adatrögzítési sebesség: max. 150Hz Radiometriai felbontás: 12bit OxTS RT 3003 típusú nagy pontosságú GPS/INS PIPER AZTEC típusú repülőgép

Fő jellemző paraméterek: Spektrális tartomány: 400-2450nm Spektrális mintavétel: 2.

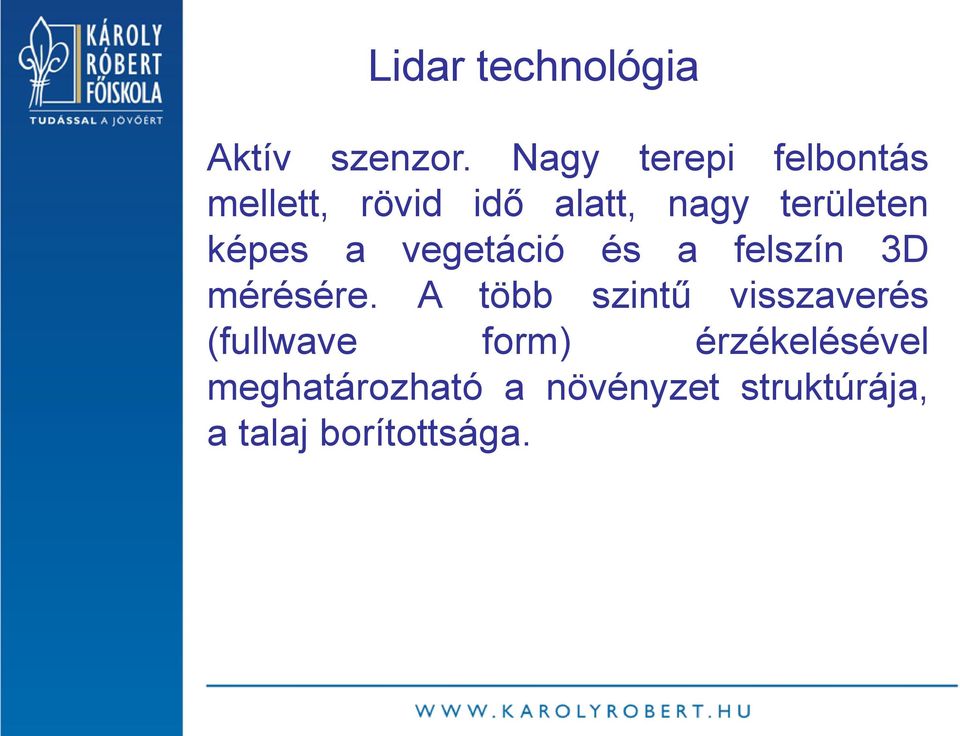

7 Lidar technológia Aktív szenzor. Nagy terepi felbontás mellett, rövid idő alatt, nagy területen képes a vegetáció és a felszín 3D mérésére. A több szintű visszaverés (fullwave form) érzékelésével meghatározható a növényzet struktúrája, a talaj borítottsága.

8 Mi a LIDAR? Lézer impulzusok kibocsájtásával és a visszaverődő jelek érzékelésével határozza meg a letapogatott objektum távolságát Hasonló technológia, mint a radar, csak itt rádióhullámok helyett különböző frekvenciájú koncentrált fényt (~lézert) használnak A LIDAR az ultraviola, a látható és az infravörös tartományban működik

meg a letapogatott objektum távolságát Hasonló technológia, mint a radar, csak itt

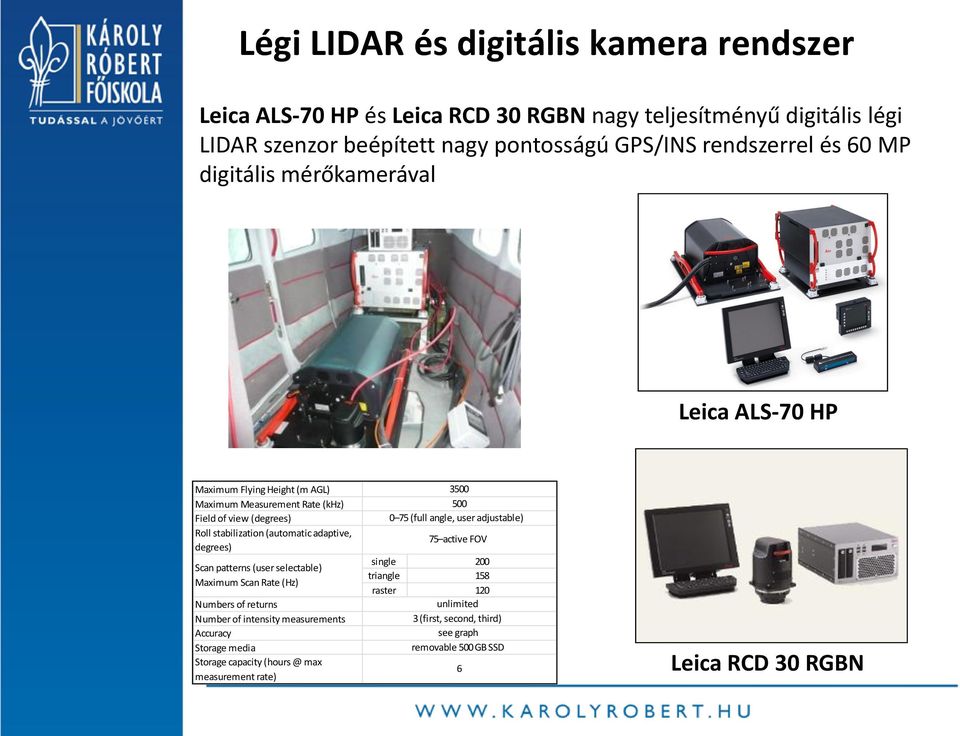

9 Légi LIDAR és digitális kamera rendszer Leica ALS-70 HP és Leica RCD 30 RGBN nagy teljesítményű digitális légi LIDAR szenzor beépített nagy pontosságú GPS/INS rendszerrel és 60 MP digitális mérőkamerával Leica ALS-70 HP Maximum Flying Height (m AGL) Maximum Measurement Rate (khz) Field of view (degrees) Roll stabilization (automatic adaptive, degrees) Scan patterns (user selectable) Maximum Scan Rate (Hz) Numbers of returns Number of intensity measurements Accuracy Storage media Storage capacity max measurement rate) (full angle, user adjustable) 75 active FOV single 200 triangle 158 raster 120 unlimited 3 (first, second, third) see graph removable 500 GB SSD 6 Leica RCD 30 RGBN

Scan patterns (user selectable) Maximum Scan Rate (Hz) Numbers of returns Number of intensity measurements Accuracy Storage media Storage capacity (hours @ max measurement rate)

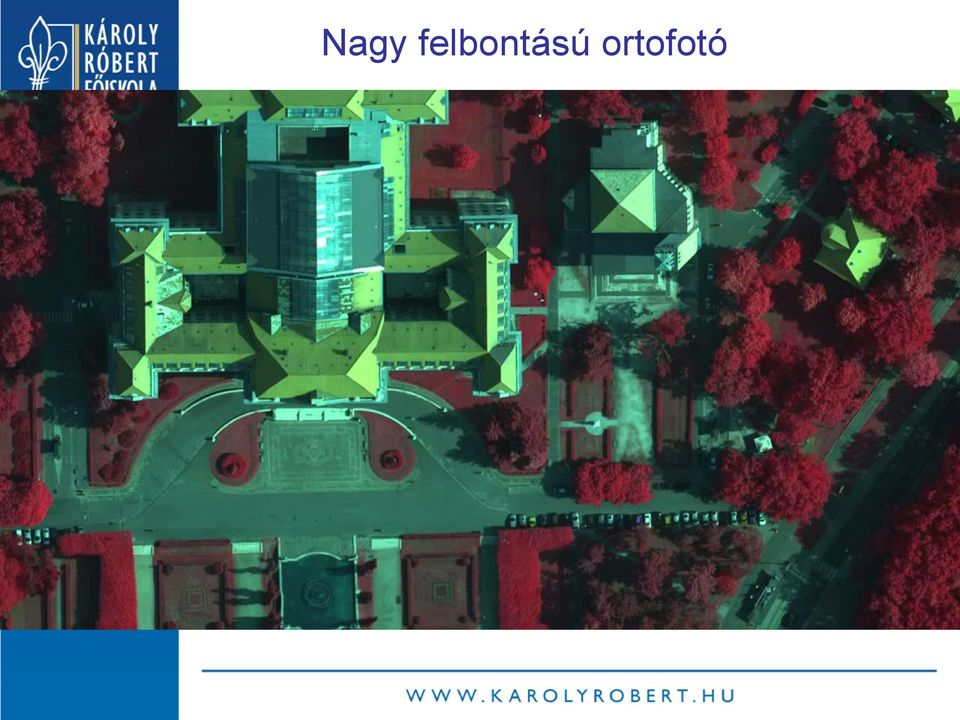

10 Nagy felbontású ortofotó

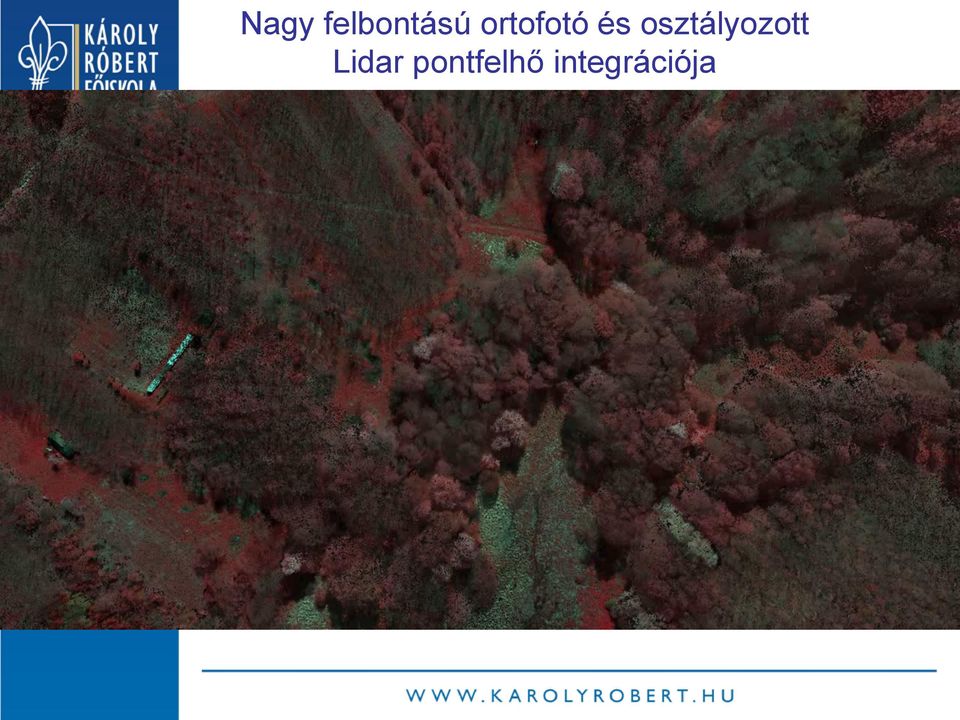

11 Nagy felbontású ortofotó és osztályozott Lidar pontfelhő integrációja

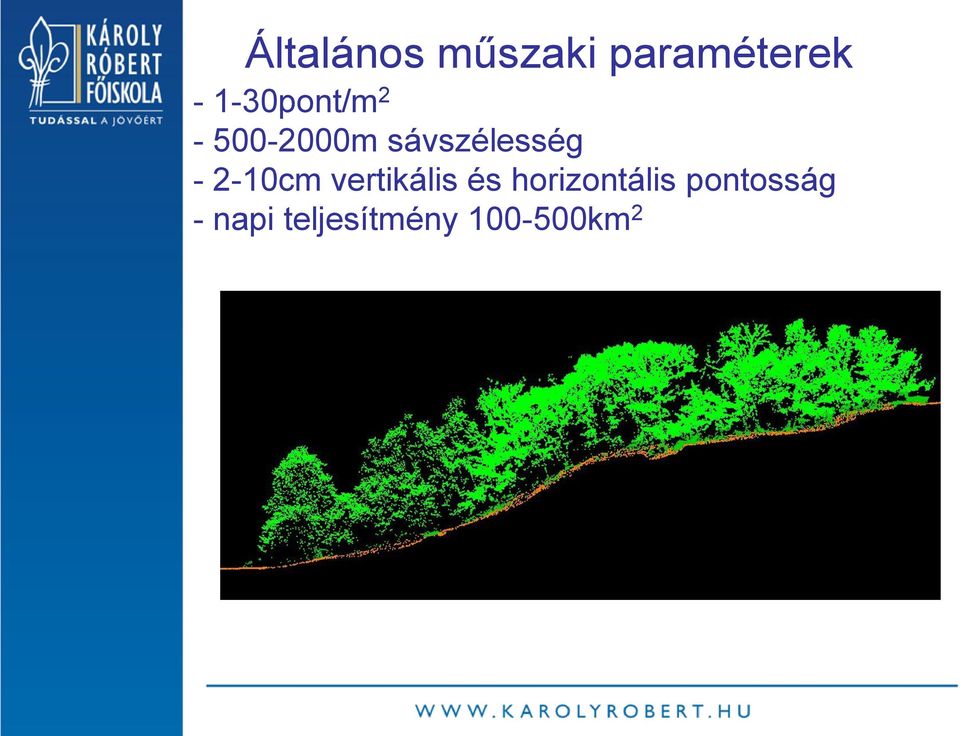

12 Általános műszaki paraméterek pont/m m sávszélesség cm vertikális és horizontális pontosság - napi teljesítmény km 2

13 Légi hiperspektrális és LIDAR felvételek integrációja

14 Jellemző tér-adat igény a gazdasági szférában - Közigazgatás (kül- és belterület kataszteri felmérés) - Vízgazdálkodás (árvízvédelmi töltések és vízfolyások környezetének felmérése, ár- és belvízi elöntés felmérése) - Mezőgazdaság (terméstérképezés, precíziós mezőgazdaság) - Erdőgazdálkodás (erdészeti célú térképezés, egészségi állapot felmérése, biomasszatérképezés) - Környezetvédelem (szennyezőanyagok felmérése) - Vonalas létesítmények felmérése (távvezetékek, úthálózat)

(terméstérképezés, precíziós mezőgazdaság) - Erdőgazdálkodás (erdészeti célú térképezés, egészségi állapot felmérése,

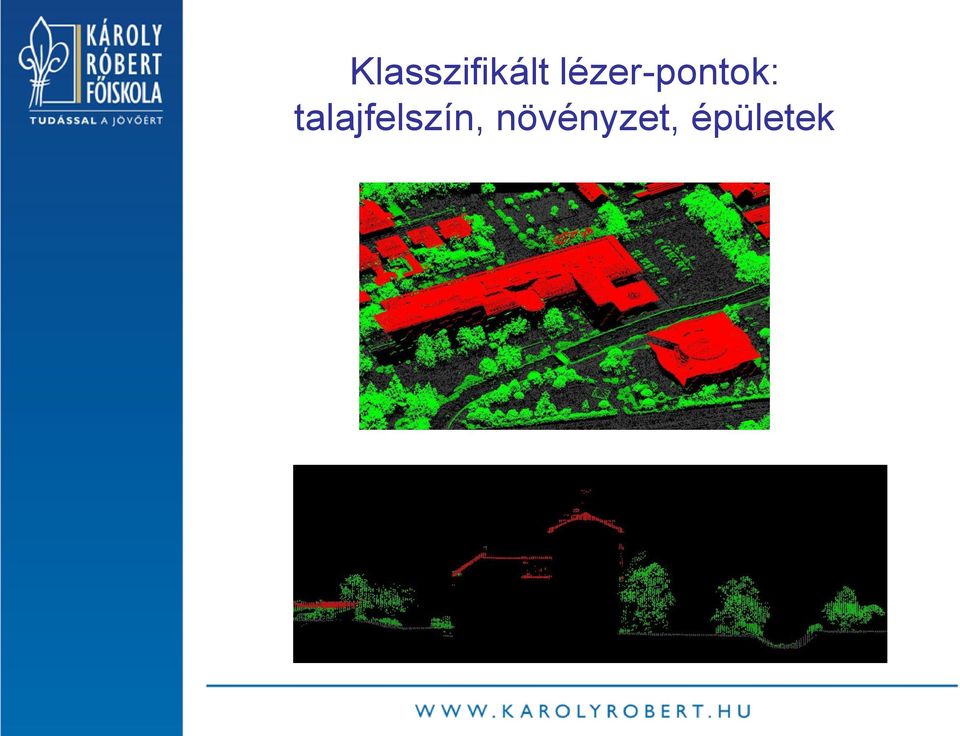

15 Klasszifikált lézer-pontok: talajfelszín, növényzet, épületek

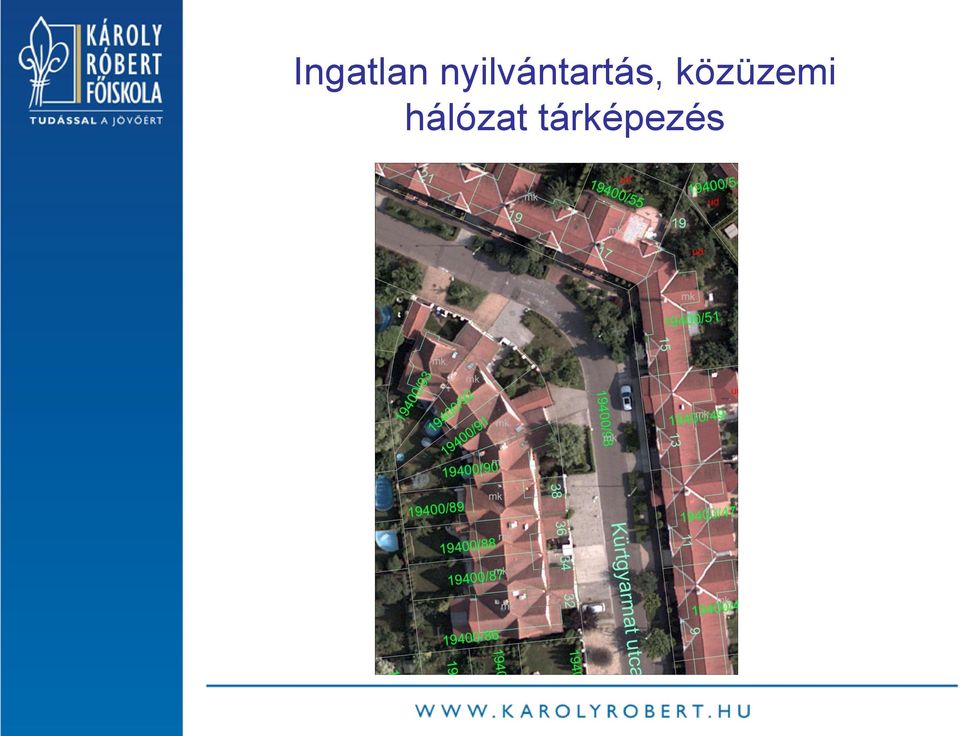

16 Ingatlan nyilvántartás, közüzemi hálózat tárképezés

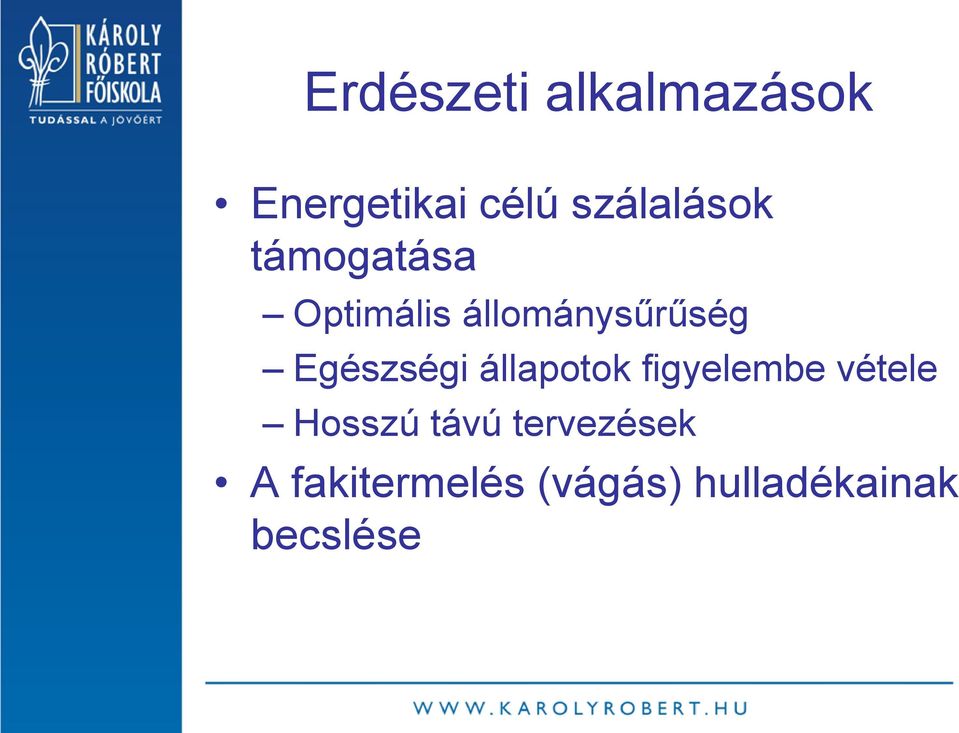

17 Erdészeti alkalmazások Energetikai célú szálalások támogatása Optimális állománysűrűség Egészségi állapotok figyelembe vétele Hosszú távú tervezések A fakitermelés (vágás) hulladékainak becslése

Egészségi állapotok figyelembe vétele Hosszú

18 Térinformatika, távérzékelés S z a k t a n á c s a d á s Távérzékelés A Károly Róbert Főiskola Fásszárú Energia Programja Ültetvények egészségi állapotának monitorozása Biomassza-becslés Tájvédelmi funkciók talaj vízrajz éghajlat term.védelem Birtokrendezés Telepítésre alkalmas területek kijelölése nemesítés genomikai eszközökkel Agrotechnológia helyspecifikus fajta szortiment Telepítés, termesztés, tápanyag-ellátás, öntözés, gépesítés

19 Egyedi faméret és alakzat meghatározás Fa magasság ~ 32.66m Lombozat alakja ~ Convex Lombozat kiterjedése ~ 11.55m

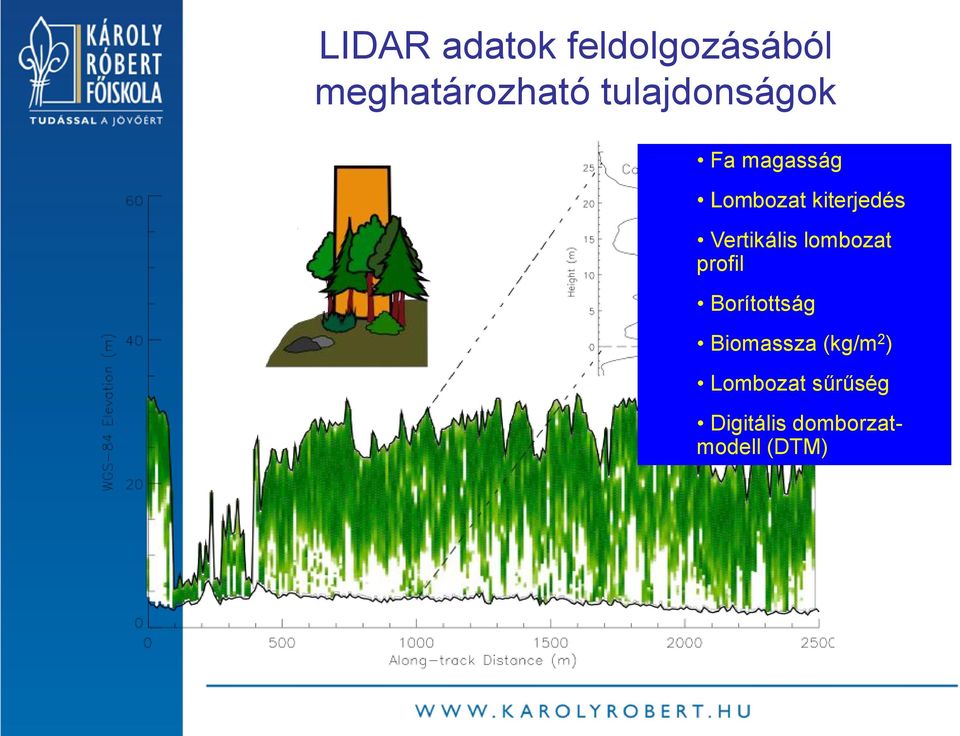

20 LIDAR adatok feldolgozásából meghatározható tulajdonságok Fa magasság Lombozat kiterjedés Vertikális lombozat profil Borítottság Biomassza (kg/m 2 ) Lombozat sűrűség Digitális domborzatmodell (DTM)

Vertikális lombozat profil Borítottság Biomassza

21 Tiszakeszi mintaterület A mintaterület látható (RGB) színtartományban A fás szárú bruttó biomassza hozam vektorgrafikus térképe

22 Nedves zöldtömeg meghatározása spektrális csatornákból

23 Hiperspektrális sáv és a kiválasztott mintaterület

24 Erdőpusztulás vizsgálata Mátrai mintaterület

25 Különleges alkalmazási lehetőségek

26 E-kompetencia alapú térinformatikai fejlesztés a Gyöngyösi Kistérségben energianövényekre vonatkozóan energis.hu

27 Térinformatikai rendszer kiépítése

28 Köszönöm a figyelmet!
